Page 1
manual de instrucciones
Encimera de
vitrocerámica
EHC 650 X
Page 2
We were thinking of you
when we made this product
Page 3
Bienvenido al mundo Electrolux
Gracias por elegir un producto Electrolux de primera clase, el cual esperamos
le proporcione una gran satisfacción en
el futuro. Electrolux ambiciona ofrecerle
una amplia variedad de productos de
calidad que haga su vida más cómoda.
Usted encontrará algunos ejemplos en
la portada de este manual. Por favor, tómese unos minutos para estudiar este
manual de modo que pueda aprovecharse de los beneficios de su nueva
máquina. Nosotros prometemos proporcionarle una experiencia superior
como usuario y mucha tranquilidad.
¡Buena suerte!
electrolux 3
Page 4
4 electrolux índice de materias
1
Índice de materias
Instrucciones para el uso 5
Indicaciones para la seguridad 5
Descripción del aparato 7
Control de la superficie de cocción 8
Consejos para cocinar y asar 9
Limpieza y mantenimiento 10
¿Qué hacer cuando … 12
Eliminación de desechos 13
Instrucciones de montaje 14
Montaje 15
Garantía/Servicio postventa 18
Servicio posventa 22
En esta información para el usuario se utilizan los siguientes símbolos:
¡Atención! ¡Es imprescindible su lectura! Indicaciones importantes para la
seguridad de las personas e información para evitar daños en el aparato
3 Indicaciones generales y consejos
2 Indicaciones sobre la protección del medio ambiente
z Tensión peligrosa
Page 5
instrucciones para el uso electrolux 5
Instrucciones para el uso
Indicaciones para la seguridad
Observe estas indicaciones, ya que en
caso de daños se extingue todo derecho de garantía.
Uso conforme al destino
• Se ruega a aquellas personas (incluyendo niños) que, debido a sus capacidades físicas, sensoriales o
mentales o a su inexperiencia o desconocimiento, no puedan utilizar el
aparato de forma segura, no manejar dicho aparato sin la supervisión o
instrucción de una persona responsable.
• No deje el aparato sin vigilancia durante el funcionamiento.
• Este aparato sólo se debe utilizar
para la cocción y el asado de alimentos a nivel doméstico.
• El aparato no se debe utilizar como
superficie de trabajo o para depositar objetos.
• No se permite realizar modificaciones en el aparato.
• No se permite colocar o almacenar
líquidos inflamables, materiales fácilmente inflamables u objetos que se
podrían fundir (p.ej. láminas, plásticos, aluminio) encima del aparato o
en su proximidad.
Seguridad de los niños
• Los niños pequeños se tienen que
mantener siempre alejados del aparato.
• Niños de máyor edad solo deben
trabajar en el aparato bajo la supervisión de un adulto.
Seguridad general
• El montaje y la conexión del aparato
sólo deben ser realizados por técnicos cualificados y autorizados.
• Los aparatos empotrables sólo se
deben utilizar después de su instalación en armarios empotrados y encimeras normalizados y adecuados.
• En caso de fallos en el aparato o daños en la vitrocerámica (roturas, grietas o fisuras), el aparato se tiene que
desconectar y separar de la red
eléctrica para evitar una posible
electrocución.
• Las reparaciones en el aparato deben ser ejecutadas únicamente por
técnicos cualificados y autorizados.
Seguridad durante el uso
• Elimine las etiquetas adhesivas y láminas de la vitrocerámica.
• En caso de trabajo descuidado existe peligro de quemaduras en el aparato.
• Los cables de aparatos eléctricos no
deben entrar en contacto con la superficie caliente del aparato o con
ollas calientes.
• La grasa o aceite calentados excesivamente arden con mucha rapidez.
¡Atención! ¡Peligro de incendio!
• Desconecte las zonas de cocción
después de cada uso.
Page 6
6 electrolux Indicaciones para la seguridad
Seguridad en la limpieza
• Para la limpieza, el aparato tiene que
estar desconectado y enfriado.
• Por razones de seguridad, no se
permite limpiar el aparato con un limpiador de chorro de vapor o de alta
presión.
Prevención de daños en el aparato
• La vitrocerámica puede quedar dañada por la caída de objetos.
• Golpes con las ollas pueden dañar el
borde de la vitrocerámica.
• Al desplazar ollas de hierro fundido,
de fundición de aluminio o con bases defectuosas se puede rayar la vitrocerámica.
• Los objetos fundibles y los alimentos
rebosados se pueden quemar en la
vitrocerámica y se deberían eliminar
inmediatamente.
• Evite la evaporación completa del líquido en las ollas y cacerolas.
Se podrían dañar las ollas o la vitrocerámica.
• No utilice las zonas de cocción con
recipientes vacíos o sin recipientes.
Page 7

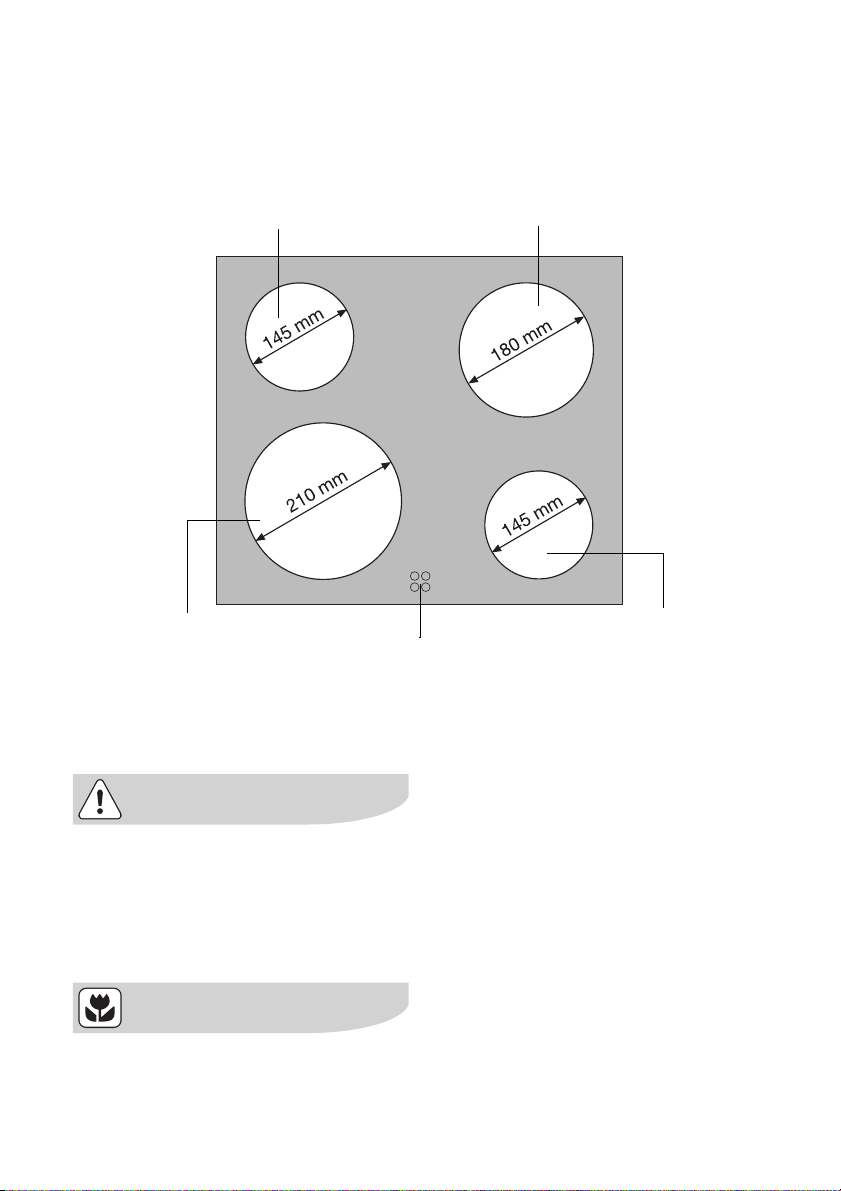

Descripción del aparato
Equipamiento zona de cocción
Zona de cocción de un circuito
1200W
descripción del aparato electrolux 7
Zona de cocción de un circuito
1800W
Zona de cocción
2300W
Indicador de calor residual
Indicador de calor residual
El indicador de calor residual se enciende en cuanto la zona de cocción en
cuestión está caliente.
¡Advertencia! Peligro de quemaduras por el calor residual. Tras la desconexión, las zonas de cocción
necesitan un cierto tiempo para enfriarse. Observe el indicador de calor residual.
El calor residual se puede aprovechar para fundir y para mantener
calientes los alimentos.
Zona de cocción de un circuito
1200W
Page 8
8 electrolux control de la superficie de cocción
Control de la superficie de
cocción
El aparato se maneja con los conmutadores de zona de cocción del
aparato combinado. El manejo y el
funcionamiento de los conmutadores de cocción se describen en las
instrucciones de servicio del aparato combinado.
La zona de cocción puede emitir un
breve zumbido al encenderse. Se
trata de una característica de todas
las zonas de cocción vitrocerámicas que no perjudica ni la funcionalidad ni la vida útil del aparato.
Page 9
Consejos para cocinar y asar
Ollas
• Las ollas de buena calidad se reconocen por su base. La base debería
ser lo más gruesa y plana posible.
• Las ollas de acero esmaltado o con
bases de aluminio o cobre pueden
producir decoloraciones en la superficie de vitrocerámica que son difíciles o incluso imposibles de eliminar.

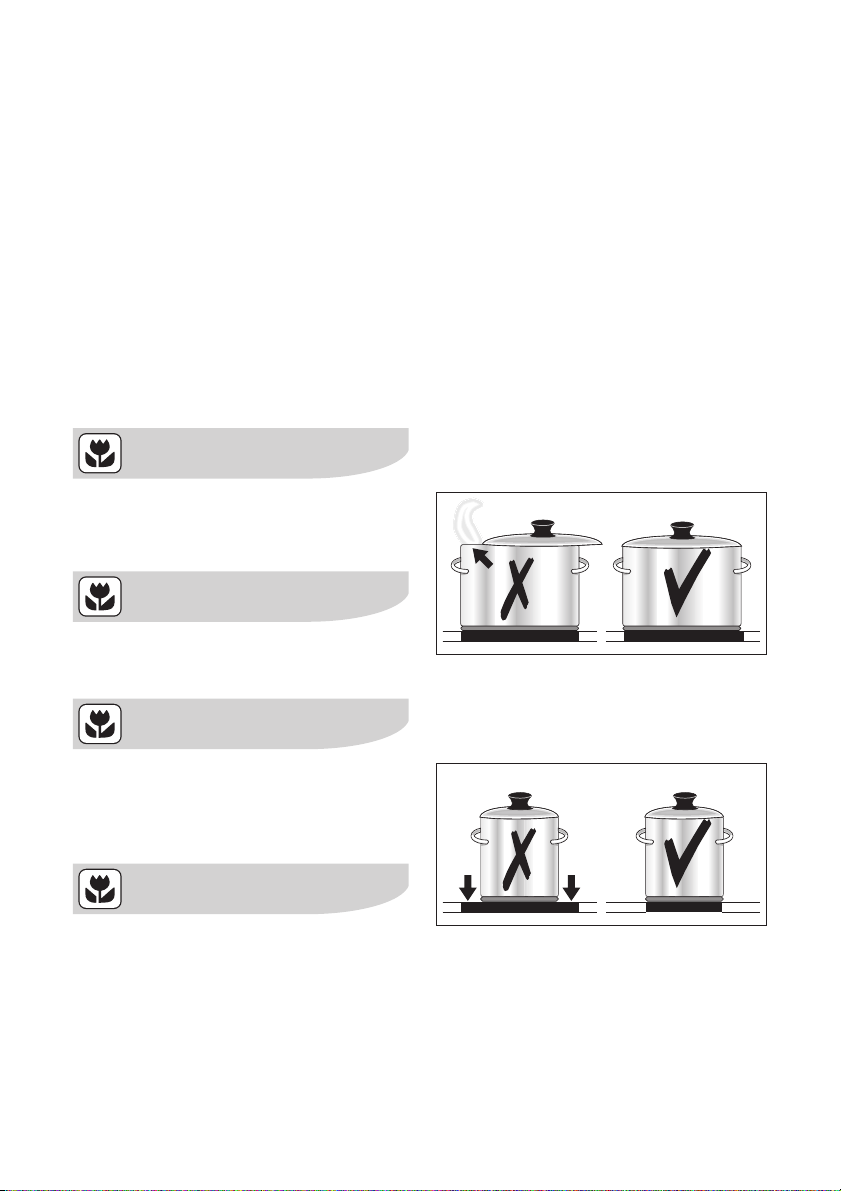

Ahorro de energía
Por principio, coloque la olla en la
zona de cocción antes de
conectarla.
consejos para cocinar y asar electrolux 9
A ser posible, cierre las ollas siempre con la tapa.
Desconecte las zonas de cocción
antes de finalizar el tiempo de cocción para aprovechar el calor residual.
La base de la olla y la zona de cocción deberían tener el mismo tamaño.
Page 10
10 electrolux limpieza y mantenimiento
Limpieza y mantenimiento
¡Precaución! Peligro de quemaduras por el calor residual.
¡Atención! Los productos de limpieza agresivos y abrasivos dañan al
aparato. Límpielo con agua y lavavajillas.
¡Atención! Los residuos de productos de limpieza dañan al aparato.
Elimine los restos con agua y lavavajillas.
Limpie el aparato después de cada
uso.
1. Limpie el aparato con un paño húmedo y un poco de lavavajillas.
2. Seque el aparato con un paño seco.
Page 11
Eliminar suciedad
1. Aplique un rascador de limpieza en
posición inclinada a la superficie de
vitrocerámica.
2. Elimine la suciedad deslizando la hoja.
3. Limpie el aparato con un paño húmedo y un poco de lavavajillas.
4. Seque el aparato con un paño seco
limpieza y mantenimiento electrolux 11
.
Eliminar
Clase de suciedad
azúcar, alimentos que contienen
azúcar
Plásticos, láminas de aluminio sí --Bordes de cal y agua --- sí
Salpicaduras de grasa --- sí
Decoloraciones con un brillo
metálico
* Rascadores de limpieza y productos de limpie-
za para vitrocerámica o acero inoxidable se encuentran en el comercio especializado.
Inmediata-
mente
sí ---
--- sí
Con el aparato
enfriado
Elimine la suciedad rebelde con un
producto de limpieza para vitrocerámica o acero inoxidable.
Rayaduras o manchas oscuras en la
vitrocerámica ya no se pueden eliminar, pero no perjudican el funcionamiento del aparato.
Con
Rascador de limpieza*
Limpiador para vitro-
cerámica o acero
inoxidable*
Page 12
12 electrolux ¿qué hacer cuando …
¿Qué hacer cuando …
Problema Posible causa Corrección
Las zonas de cocción no funcionan.
El indicador de calor residual
no indicada nada.
El nivel deseado no está ajustado
El fusible en la instalación doméstica (caja de fusibles) se ha
disparado.
La zona de cocción sólo ha
funcionado poco tiempo, por
lo cual no está lo suficientemente caliente.
Si no lograra eliminar el problema
con las medidas de corrección indicadas, sírvase consultar a su distribuidor o al Servicio posventa.
¡Advertencia! Las reparaciones en
el aparato deben ser ejecutadas
únicamente por técnicos cualificados. En caso de reparaciones inadecuadas se pueden producir
considerables peligros para el
usuario.
Ajuste del nivel de cocción
Comprobar el fusible.
Si los fusibles se dispararan repetidamente, consulte a un
electricista homologado.
Si la zona de cocción estuviera
caliente, llame al Servicio postventa.
En caso de errores de manejo, la visita del técnico del Servicio posventa o del distribuidor deberá ser
facturada incluso durante el período
de garantía.
Page 13
Eliminación de desechos
Material de embalaje
Los materiales de embalaje respe-
tan el medio ambiente y son reciclables. Los elementos de materia
plástica están identificados; por
ejemplo, >PE<, >PS< etc. Elimine
los materiales de embalaje, según
su identificación, en los contenedores de recogida disponibles en los
puntos de gestión de desechos locales.
Aparato viejo
eliminación de desechos electrolux 13
El símbolo
aparato o en su embalaje, indica
que este producto no se puede tratar como un residuo normal del hogar. Se deberá entregar, sin coste
para el poseedor, bien al distribuidor, en el acto de la compra de un
nuevo producto similar al que se
deshecha, bien a un punto municipal de recolección selectiva de
equipos eléctricos y electrónicos
para su reciclaje. Al asegurarse de
que este producto se desecha correctamente, usted ayudará a evitar
posibles consecuencias negativas
para el medio ambiente y la salud
pública, lo cual podría ocurrir si este
producto no se gestionara de forma
adecuada. Para obtener información más detallada sobre el reciclaje de este producto, póngase en
contacto con el Ayuntamiento de su
Municipio, ó con la tienda donde lo
compró.
W que aparece en el
Page 14
14 electrolux instrucciones de montaje
Instrucciones de montaje
Instrucciones de seguridad
¡Atención! ¡Es imprescindible su lectura!
Se tienen que cumplir las leyes, prescripciones, directivas y normas vigentes
en el país de uso.
El montaje debe ser ejecutado únicamente por un técnico cualificado.

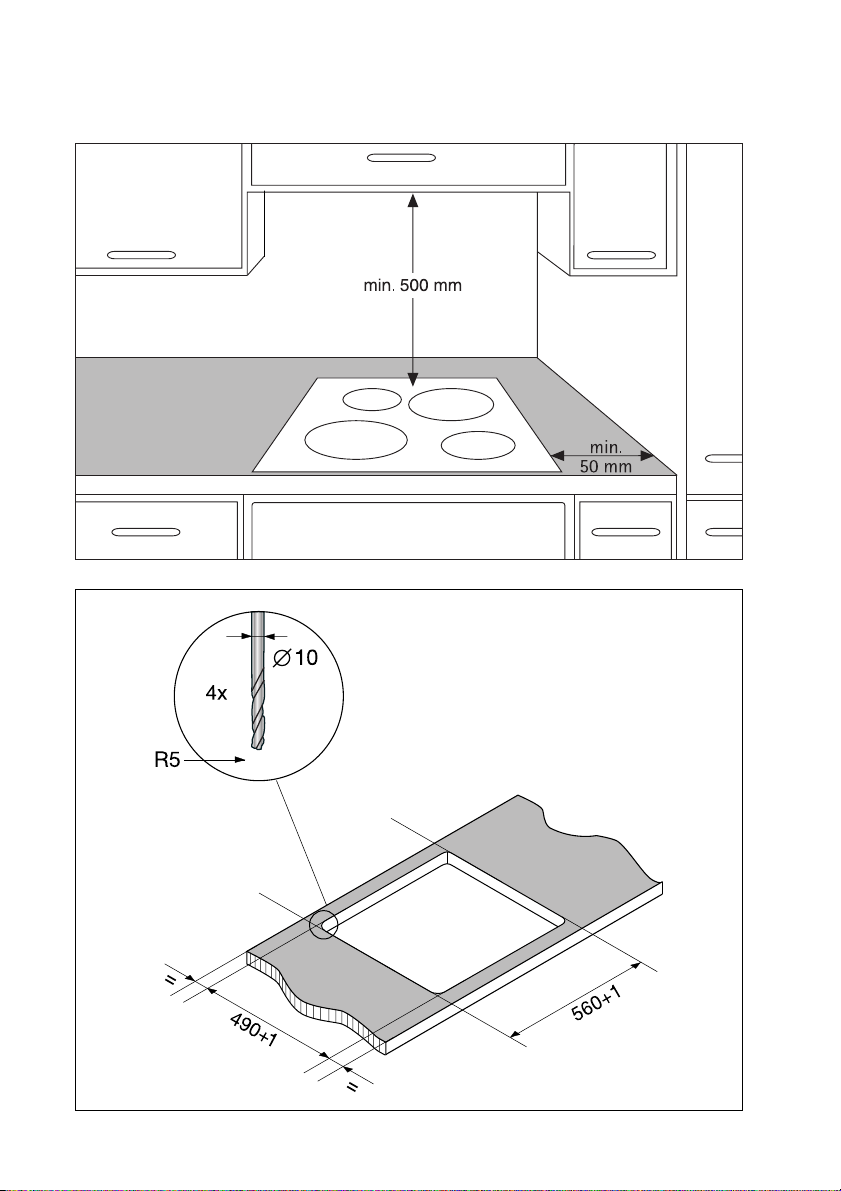

Se tienen que observar las distancias
mínimas frente a otros aparatos y muebles.
Los cajones sólo se deben montar
directamente debajo del aparato
instalando un estante de protección.
Las superficies de corte en la encimera
se tienen que proteger contra la humedad mediante un sellador adecuado.
La junta cierra por completo el intersticio
entre el aparato y la encimera.
Entre el aparato y la encimera no se
debe aplicar sellador de silicona.
Evite montar el aparato directamente al
lado de puertas y debajo de ventanas.
Al abrir las puertas y ventanas, se podrían hacer caer ollas calientes de la placa.
z Peligro de lesiones por corriente
eléctrica.
El aparato combinado se encuentra
bajo tensión.
• Observe las reglas de seguridad de
la electrotécnica.
• Asegure la protección contra el contacto mediante una instalación correcta.
• Las tensiones nominales de los aparatos combinados tienen que coincidir.
zPeligro de corriénte eléctrica.
Las conexiones de enchufe flojas e inadecuadas pueden causar un sobrecalentamiento de los conectores.
• Junte correctamente las conexiones
de enchufe.
Es preciso dotar la instalación eléctrica
de un dispositivo que permita desconectar el aparato de la red con un intervalo de abertura mínimo de 3 mm entre
todos los polos.
Los dispositivos más apropiados para
dicha separación son los cortacircuitos
protectores automáticos, los fusibles
(los fusibles de rosca se extraen del portafusibles), los interruptores diferenciales y los contactores.
Page 15

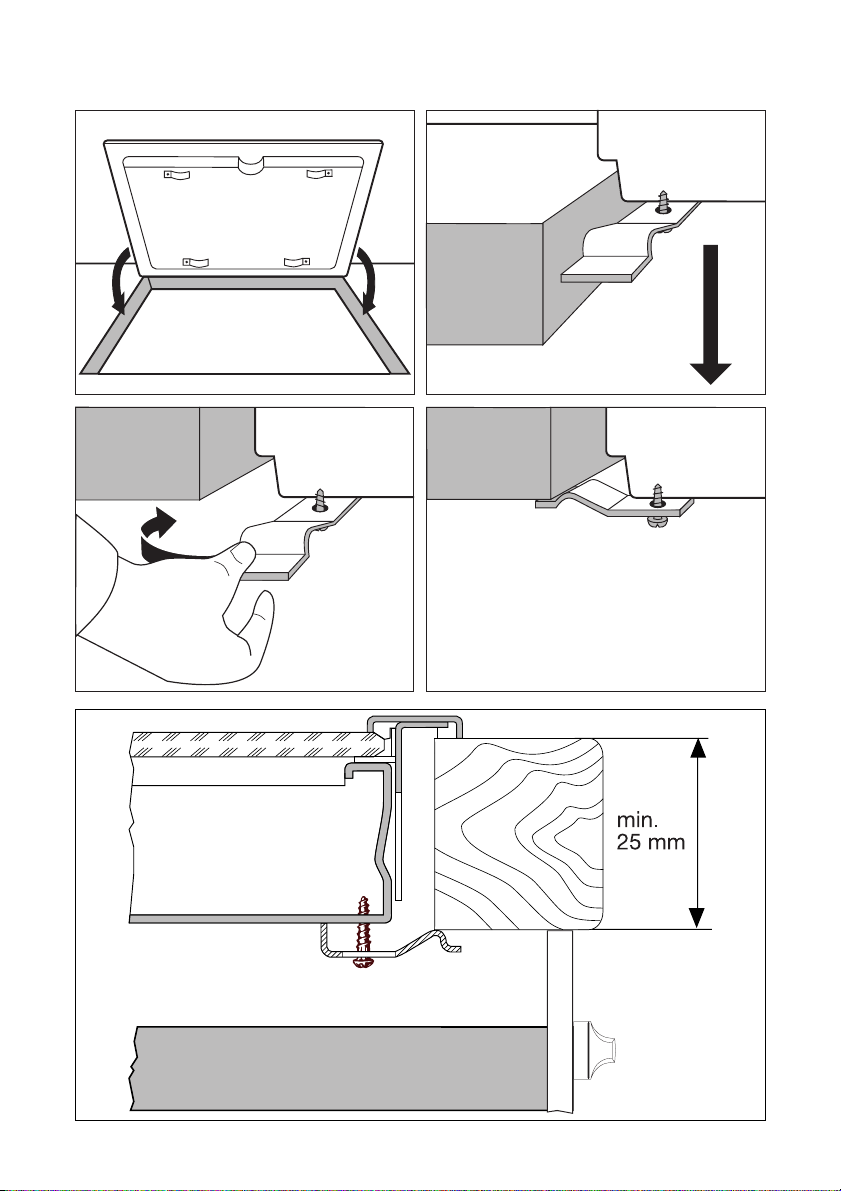

Montaje
montaje electrolux 15
Page 16
16 electrolux montaje
Page 17

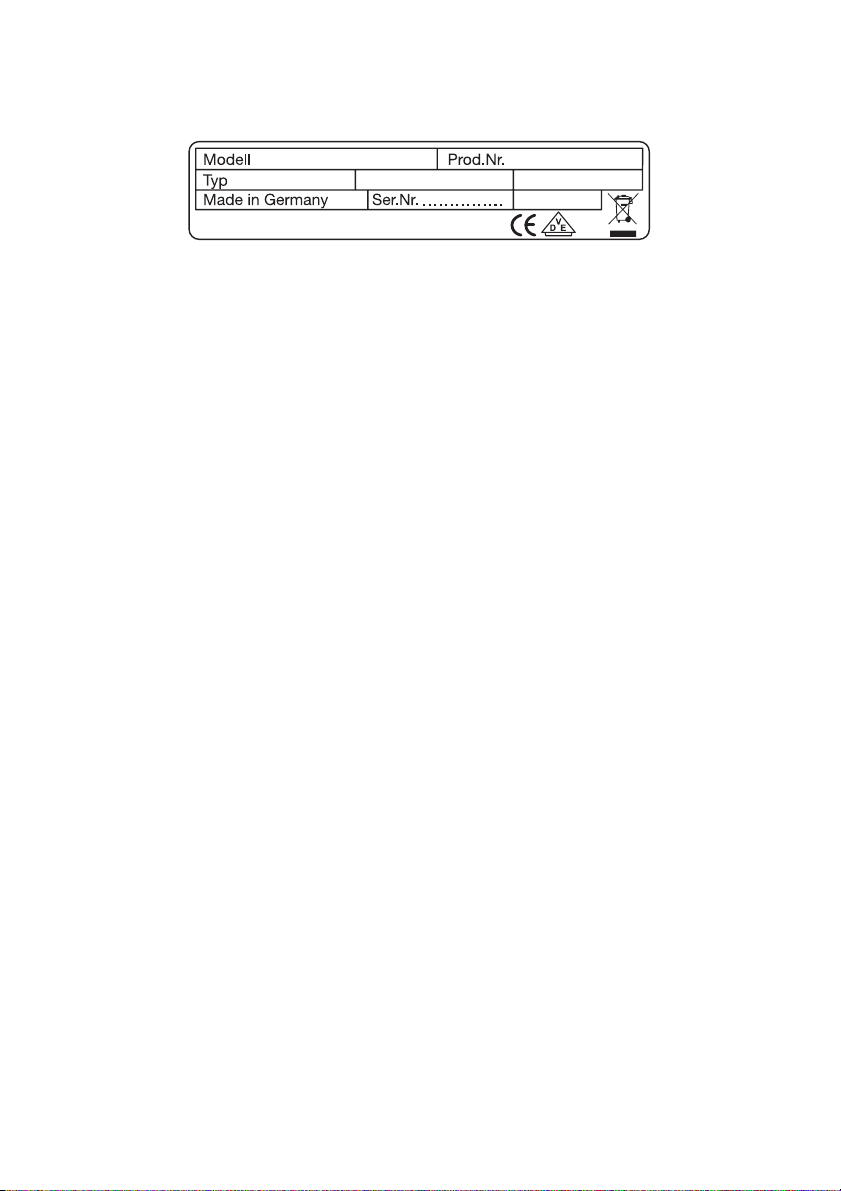

Placa de características
EHC 650 X
55AAD65ZO
ELECTROLUX
230 V 50 Hz
electrolux 17
949 592 044
6,5 kW
Page 18
18 electrolux garantía/servicio postventa
Garantía/Servicio postventa
Condiciones de Garantía: ELECTROLUX
HOME PRODUCTS ESPAÑA, S.A. garantiza al
usuario del aparato cuyos datos de identificación
figuran en el presente documento, durante el plazo de dos (2) años desde la fecha de su entrega,
la reparación totalmente gratuita de las averías
que experimente el aparato, incluyendo la presente garantía tanto el coste de las piezas de recambio como el de la mano de obra y, en su caso, el
del desplazamiento del personal técnico del Servicio Oficial de la Marca al domicilio del usuario.
En el supuesto de que el producto, por su tamaño
y movilidad, fuera susceptible de ser trasportado
por el usuario al Taller Oficial de la Marca, éste
quedará liberado de la obligación de trasladar su
personal técnico al domicilio del usuario.
Para hacer uso del derecho de garantía aquí reconocido, será requisito necesario que el aparato se
destine al uso privado. También será necesario
presentar al personal técnico de la marca, antes
de su intervención, la factura o tique de compra
del aparato o el albarán de entrega correspondiente si éste fuera posterior, en unión del presente documento.
Exclusiones: La presente garantía no cubre la
instalación, nivelación, instrucciones de uso del
aparato ni sustitución de lámparas. No quedan
cubiertas por esta garantía y por tanto la misma
quedará sin efecto en los casos de averías producidas como consecuencia de:
– Fuerza mayor (fenómenos atmosféricos, geo-
lógicos, etc.)
– Uso inadecuado o no acorde con las instruc-
ciones del fabricante.
– Falta de mantenimiento y limpieza: filtros con
objetos tales como botones, monedas, etc;
condensadores con polvo, pelusa u otros elementos que impidan la libre circulación del aire; cubetas de detergente con residuos, etc.
– Uso de productos de limpieza abrasivos que
causen daños en chapa, pintura y plásticos.
– La rotura accidental de componentes de plás-
tico y vidrio.
– La instalación y/o conexión incorrectas o no
reglamentarias (voltaje, presión de gas o
agua, conexión eléctrica o hidráulica no adecuadas).
– Los daños estéticos no denunciados en el
momento de la entrega.
La garantía no tendrá efecto en caso de manipulación de la placa de características del aparato o
de los datos que figuren en la factura, tique de
compra o albarán de entrega de aquél o de los
consignados en este documento. Tampoco producirá efecto si se produjesen intervenciones de
personal técnico no autorizado o no perteneciente
al Servicio Oficial de la marca.
Se informa al usuario que, además de la garantía
reconocida en este documento, tiene la protección que le concede la Ley 23/2003, de 10 de julio, respecto de la exigencia de que el bien
adquirido sea conforme con el contrato de compraventa, pudiendo reclamar al vendedor, en caso
de disconformidad, por las faltas que se pongan
de manifiesto en el plazo de dos (2) años desde la
entrega. En ese supuesto, tendrá derecho a solicitar la reparación gratuita del bien o a la sustitución de éste, salvo que una de esas opciones
resulte imposible o desproporcionada.
ELECTROLUX HOME PRODUCTS
ESPAÑA, S.A.-Sociedad Unipersonal
Albacete, n 3C - 28027 MADRID - CIF
A08145872
Central Servicio Técnico
Ctra. M-300 km, 29,900
Apdo. 119
28802 Alcalá de Henares (Madrid)
Recepción de Llamadas
Averías 902 116 388
Atención Usuarios:
e-mail: [email protected]
Para España:
Puede comprar recambios y accesorios on-line
entre en
http://www.service.electrolux.com y seleccione
Tienda Virtual
Page 19
Garantía Europea
Este aparato está garantizado por Electrolux en
cada uno de los países indicados en la parte
posterior de este manual durante el periodo especificado en la garantía del aparato o el periodo
que prevea la ley. Si usted se traslada de uno de
estos países a otro de los países abajo indicados, la garantía del aparato se desplazará con
usted siempre que se cumplan los siguientes requisitos:
• La garantía entra en vigor el día en que usted
compre el aparato, que se demostrará mediante un justificante de compra válido emitido por el vendedor del aparato.
• La garantía del aparato tendrá el mismo pe-
riodo de validez y cubrirá las mismas piezas
y mano de obra que las garantías emitidas en
su nuevo país de residencia para ese modelo
o gama de aparatos en concreto.
• La garantía del aparato es personal del com-
prador original e intransferible.
• El aparato deberá ser instalado y utilizado se-
gún las instrucciones de Electrolux y es únicamente de uso doméstico, lo que significa
que no podrá ser utilizado con fines comerciales.
• El aparato deberá ser instalado observando
todas las normativas relevantes que estén en
vigor en su nuevo país de residencia.
Las disposiciones de esta Garantía Europea no
afectan a los derechos que le correspondan por
ley.
garantía/servicio postventa electrolux 19
Page 20
20 electrolux garantía/servicio postventa
www.electrolux.com
p t b
Albania +35 5 4 261 450 Rr. Pjeter Bogdani Nr. 7 Tirane
Belgique/België/
Belgien
Èeská republika +420 2 61 12 61 12 Budìjovická 3, Praha 4, 140 21
Danmark +45 70 11 74 00 Sjællandsgade 2, 7000 Fredericia
Deutschland +49 180 32 26 622 Muggenhofer Str. 135, 90429 Nürnberg
Eesti +37 2 66 50 030 Mustamäe tee 24, 10621 Tallinn
España +34 902 11 63 88
France www.electrolux.fr
Great Britain +44 8705 929 929
Hellas +30 23 10 56 19 70 4 Limnou Str., 54627 Thessaloniki
Hrvatska +385 1 63 23 338 Slavonska avenija 3, 10000 Zagreb
Ireland +353 1 40 90 753 Long Mile Road Dublin 12
Italia +39 (0) 434 558500 C.so Lino Zanussi, 26 - 33080 Porcia (PN)
Latvija +37 17 84 59 34 Kr. Barona iela 130/2, LV-1012, Riga
Lithuania +3702780607 Žirmūnų 67, LT-09001 Vilnius
Luxembourg +352 42 431 301 Rue de Bitbourg, 7, L-1273 Hamm
Magyarország +36 1 252 1773
Nederland +31 17 24 68 300
Norge +47 81 5 30 222 Risløkkvn. 2 , 0508 Oslo
Österreich +43 18 66 400 Herziggasse 9, 1230 Wien
Polska +48 22 43 47 300 ul. Kolejowa 5/7, Warszawa
Portugal +35 12 14 40 39 39
Romania +40 21 451 20 30 Str. Garii Progresului 2, S4, 040671 RO
Schweiz/Suisse/
Svizzera
Slovenija +38 61 24 25 731
Slovensko +421 2 43 33 43 22
Suomi www.electrolux.fi
+32 2 363 04 44 Bergensesteenweg 719, 1502 Lembeek
Carretera M-300, Km. 29,900
Alcalá de Henares Madrid
Addington Way, Luton, Bedfordshire
LU4 9QQ
H-1142 Budapest XIV,
Erzsébet királyné útja 87
Vennootsweg 1, 2404 CG Alphen aan den Rijn
Quinta da Fonte - Edificio Gonçalves Zarco Q 35
2774 - 518 Paço de Arcos
+41 62 88 99 111 Industriestrasse 10, CH-5506 Mägenwil
Electrolux Ljubljana d.o.o.
Gerbièeva 98, 1000 Ljubljana
Electrolux Slovakia s.r.o., Electrolux Domáce
spotrebièe SK, Seberíniho 1, 821 03 Bratislava
Page 21
p t b
garantía/servicio postventa electrolux 21
Sverige +46 (0)771 76 76 76
Türkiye +90 21 22 93 10 25
Россия +7 495 937 7837
Óêðà¿íà +380 44 586 20 60
Electrolux Service, S:t Göransgatan 143,
S-105 45 Stockholm
Tarlabaþý caddesi no : 35 Taksim
Istanbul
129090 Москва, Олимпийский проспект, 16,
БЦ „Олимпик“
04074 Ки¿в, вул.Автозаводська,
2a, БЦ „Алкон“
Page 22
22 electrolux servicio posventa
Servicio posventa
En caso de fallos técnicos, compruebe
primero si puede corregir el problema
por sí mismo con la ayuda de las instrucciones de uso (capítulo "Qué hacer
cuando…").
Si esto no fuera posible, sírvase consultar al Servicio postventa o a una de
nuestras delegaciones de servicio técnico.
Para poder ayudarle rápidamente, necesitamos los siguientes datos:
– Denominación del modelo
– Número de producto (PNC)
– Número de serie (Nº S)

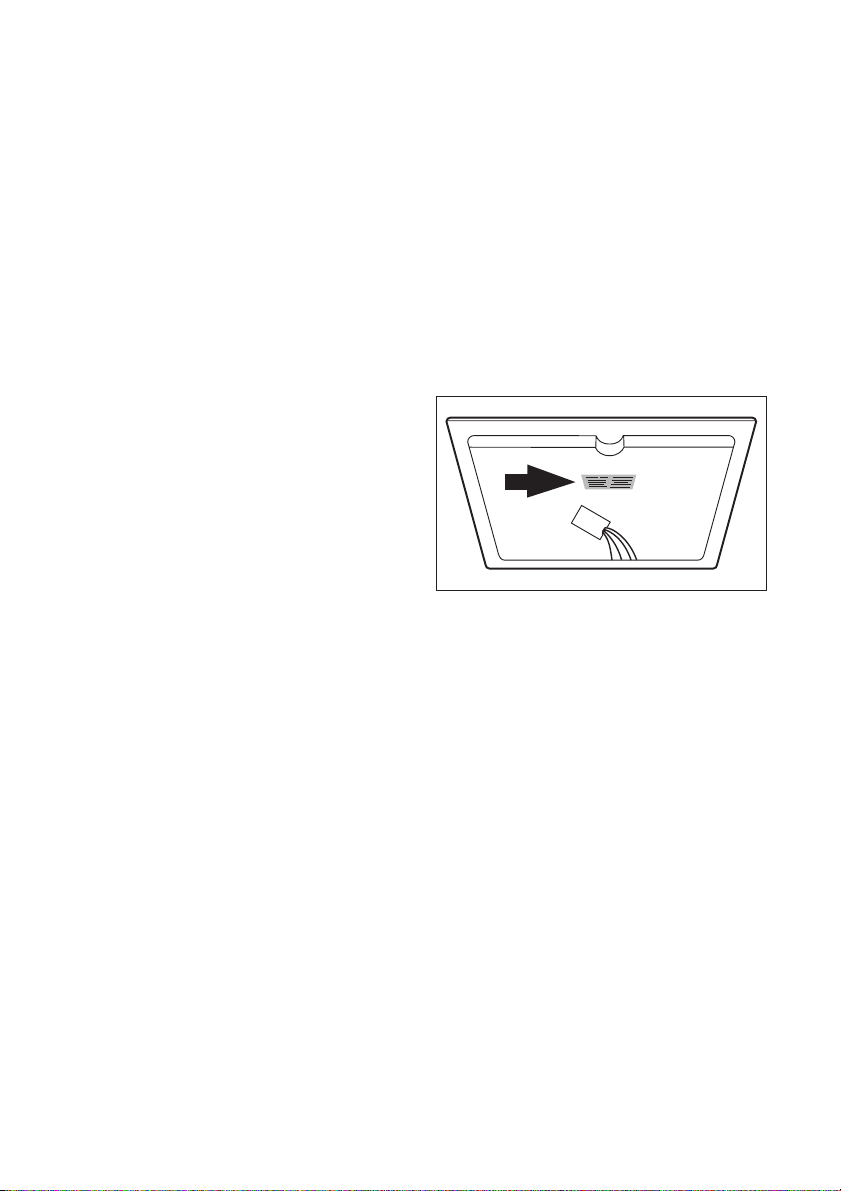

(Los números figuran en la placa de
características)
– Tipo de fallo
– Eventual mensaje de error visualiza-
do en el aparato
– combinación de letras y cifras de
tres dígitos de la vitrocerámica
Para tener a mano los números de referencia necesarios de su aparato, le recomendamos anotarlos aquí:
Denominación del modelo: .....................................
PNC: .....................................
Nº S: .....................................
Page 23
Page 24
www.electrolux.com
www.electrolux.es
867 202 554-A-141008-01
Loading...
