EGU6343
................................................ .............................................
NL KOOKPLAAT GEBRUIKSAANWIJZING
Page 2
www.electrolux.com
2
INHOUD
1. VEILIGHEIDSINFORMATIE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
2. VEILIGHEIDSVOORSCHRIFTEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
3. BESCHRIJVING VAN HET PRODUCT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
4. DAGELIJKS GEBRUIK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
5. NUTTIGE AANWIJZINGEN EN TIPS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
6. ONDERHOUD EN REINIGING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
7. PROBLEEMOPLOSSING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
8.
MONTAGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
9. TECHNISCHE INFORMATIE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
WE DENKEN AAN U
Bedankt om een Electrolux-apparaat te kopen. U koos voor een product dat jaren professionele
ervaring en innovatie bevat. Ingenieus en stijlvol, het werd ontworpen met u in het achterhoofd.
Wanneer u het gebruikt, kunt u er op vertrouwen dat u keer op keer fantastische resultaten zult
krijgen.
Welkom bij Electrolux.
Ga naar onze website voor:
Advies over gebruik, brochures, het oplossen van problemen en onderhoudsinformatie:
www.electrolux.com
Registreer uw product voor een betere service:
www.electrolux.com/productregistration
Koop accessoires, verbruiksartikelen en originele reserveonderdelen voor uw apparaat:
www.electrolux.com/shop
KLANTENSERVICE
Wij raden altijd het gebruik van originele onderdelen aan.
Zorg er als u contact opneemt met de klantenservice voor dat u de volgende gegevens bij de
hand hebt.
De informatie staat op het typeplaatje. model, productnummer, serienummer.
Waarschuwing - Belangrijke veiligheidsinformatie.
Algemene informatie en tips
Milieu-informatie
Wijzigingen voorbehouden.
Page 3
1. VEILIGHEIDSINFORMATIE
Lees zorgvuldig de meegeleverde instructies voor installatie en gebruik van het apparaat. De fabrikant is niet verantwoordelijk voor letsel en schade veroorzaakt door een
foutieve installatie. Bewaar de instructies van het apparaat voor toekomstig gebruik.
1.1 Veiligheid van kinderen en kwetsbare mensen
WAARSCHUWING!
Gevaar voor verstikking, letsel of permanente invaliditeit.
• Dit apparaat kan worden gebruikt door kinderen van 8
jaar en ouder en door mensen met beperkte lichamelijke, zintuiglijke of verstandelijke vermogens of een gebrek aan ervaring en kennis, indien zij onder toezicht
staan van een volwassene of van iemand die verantwoordelijk is voor hun veiligheid.
• Laat kinderen niet met het apparaat spelen.
• Houd alle verpakkingsmaterialen uit de buurt van kinderen.
• Houd kinderen en huisdieren uit de buurt van het apparaat als het in werking is of afkoelt. Het apparaat is
heet.
• Als het apparaat is uitgerust met een kinderbeveiliging,
raden wij aan dit te activeren.
• Reiniging en onderhoud mag niet worden uitgevoerd
door kinderen zonder toezicht.
NEDERLANDS 3
1.2 Algemene veiligheid
• Het apparaat en de toegankelijke onderdelen ervan
worden heet tijdens gebruik. De verwarmingselementen niet aanraken.
• Bedien het apparaat niet met een externe timer of een
apart afstandbedieningssysteem.
Page 4
www.electrolux.com
4
• Zonder toezicht koken op een kookplaat met vet of olie
• Probeer brand nooit met water te blussen, maar scha-
• Bewaar geen voorwerpen op de kookplaten.
• Gebruik geen stoomreiniger om het apparaat schoon
• Metalen voorwerpen, zoals messen, vorken, lepels en
kan gevaarlijk zijn en brandgevaar opleveren.
kel in plaats daarvan het apparaat uit en bedek de
vlam, d.w.z. met een deksel of blusdeken.
te maken.
deksels mogen niet op de kookplaat worden geplaatst,
aangezien ze heet kunnen worden.
2.
VEILIGHEIDSVOORSCHRIFTEN
Dit apparaat is geschikt voor de volgende
markten: NL
2.1 Installatie
WAARSCHUWING!
Alleen een erkende installatietechnicus mag het apparaat installeren.
• Verwijder alle verpakkingsmaterialen.
• Installeer en gebruik geen beschadigd
apparaat.
• Volg de installatie-instructies op die zijn
meegeleverd met het apparaat.
• Houd de minimumafstand naar andere
apparaten en units in acht.
• Wees voorzichtig met het verplaatsen
van het apparaat, het is zwaar. Draag
altijd veiligheidshandschoenen.
• Dicht de oppervlakken af met kit om te
voorkomen dat ze gaan opzetten door
vocht.
• Bescherm de bodem van het apparaat
tegen stoom en vocht.
• Installeer het apparaat niet naast een
deur of onder een raam. Dit voorkomt
dat hete pennen van het apparaat vallen als de deur of het raam wordt geopend.
• Als het apparaat geïnstalleerd is boven
lades zorg er dan voor dat de ruimte
tussen de onderkant van het apparaat
en de bovenste lade voldoende is voor
luchtcirculatie.
• De onderkant van het apparaat kan
heet worden. Wij raden aan om een onbrandbaar scheidingspaneel te plaatsen
onder het apparaat om te voorkomen
dat de onderkant kan worden aangeraakt.
Aansluiting aan het
elektriciteitsnet
WAARSCHUWING!
Gevaar voor brand en elektrische
schokken.
• Alle elektrische aansluitingen moeten
door een gediplomeerd elektromonteur
worden gemaakt.
• Dit apparaat moet worden aangesloten
op een geaard stopcontact.
• Verzeker u ervan dat de stekker uit het
stopcontact is getrokken, voordat u
welke werkzaamheden dan ook uitvoert.
• Gebruik de juiste stroomkabel.
• Voorkom dat de stroomkabels verstrikt
raken.
• Zorg ervoor dat de stroomkabel of
stekker (indien van toepassing) het hete
apparaat of heet kookgerei niet aan-
Page 5
raakt als u het apparaat op de nabijgelegen contactdozen aansluit
• Zorg ervoor dat het apparaat correct is
geïnstalleerd. Losse en onjuiste stroomkabels of stekkers (indien van toepassing) kunnen ervoor zorgen dat de contactklem te heet wordt.
• Zorg ervoor dat er een schokbescherming wordt geïnstalleerd.
• Zorg ervoor dat het snoer niet wordt
belast door trekken.
• Zorg dat u de hoofdstekker (indien van
toepassing) of kabel niet beschadigt.
Neem contact op met de service-afdeling of een elektromonteur om een beschadigde hoofdkabel te vervangen.
• De elektrische installatie moet een isolatieapparaat bevatten waardoor het apparaat volledig van het lichtnet afgesloten kan worden. Het isolatieapparaat
moet een contactopening hebben met
een minimale breedte van 3 mm.
• Gebruik alleen de juiste isolatie-apparaten: stroomonderbrekers, zekeringen
(schroefzekeringen moeten uit de houder worden verwijderd), aardlekschakelaars en contactgevers.
Gasaansluiting
• Alle gasaansluitingen moeten door een
gediplomeerd elektromonteur worden
gemaakt.
• Zorg ervoor dat er koude luchtcirculatie
in het apparaat aanwezig is.
• Op het typeplaatje staat informatie over
de gastoevoer.
• Dit apparaat mag niet aangesloten worden op een inrichting dat producten afvoert voor verbranding. Sluit het apparaat aan volgens de geldende installatieregels. Let op de vereisten voor voldoende ventilatie.
2.2 Gebruik van het apparaat
WAARSCHUWING!
Gevaar op letsel, brandwonden of
elektrische schokken
• Gebruik dit apparaat in een huishoudelijke omgeving.
• De specificatie van het apparaat mag
niet worden veranderd.
NEDERLANDS 5
• Bedien het apparaat niet met een externe timer of een apart afstandbedieningssysteem.
• Laat het apparaat tijdens het gebruik
niet onbeheerd achter.
• Bedien het apparaat niet met natte handen of als het contact maakt met water.
• Leg geen bestek of deksels van steelpannen op de kookzones. Ze zijn heet.
• Zet de kookzone op "uit" na elk gebruik.
• Als u eten in de hete olie doet, kan het
spatten.
WAARSCHUWING!
Brand- of explosiegevaar.
• Verhitte vetten en olie kunnen ontvlambare damp afgeven. Houd vlammen of
verwarmde voorwerpen uit de buurt van
vet en olie als u er mee kookt.
• De dampen die hete olie afgeeft kunnen
spontane ontbranding veroorzaken.
• Gebruikte olie die voedselresten bevat
kan brand veroorzaken bij een lagere
temperatuur dan olie die voor de eerste
keer wordt gebruikt.
• Plaats geen ontvlambare producten of
items die vochtig zijn door ontvlambare
producten in, bij of op het apparaat.
WAARSCHUWING!
Risico op schade aan het apparaat.
• Zet geen hete pannen op het bedieningspaneel.
• Laat kookgerei niet droogkoken.
• Laat pannen niet afkoelen op de kookplaat.
• Activeer de kookzones niet met lege
pannen of zonder pannen erop.
• Geen aluminiumfolie op het apparaat
leggen.
• Zorg voor een goede ventilatie in de
ruimte waar het apparaat is geënstalleerd.
• Zorg ervoor dat de ventilatieopeningen
niet geblokkeerd zijn.
• Gebruik alleen stabiel kookgerei met de
juiste vorm en een diameter groter dan
de afmetingen van de branders. Er bestaat een risico op oververhitting en
breken van de glazen plaat (indien toepasselijk).
Page 6
www.electrolux.com
6
• Zorg dat de vlam niet uit gaat als u de
knop snel van de maximale stand naar
de minimale stand draait.
• Zorg ervoor dat de pannen in het midden van de ringen worden gezet en niet
uitsteken over de randen van het kookoppervlak.
• Gebruik alleen de accessoires die zijn
meegeleverd met het apparaat.
• Plaats geen vlamverdeler op de brander.
2.3 Onderhoud en reiniging
WAARSCHUWING!
Risico op schade aan het apparaat.
• Reinig het apparaat regelmatig om te
voorkomen dat het materiaal van het
oppervlak achteruitgaat.
• Gebruik geen waterstralen of stoom om
het apparaat te reinigen.
• De branders niet in de afwasautomaat
reinigen.
• Maak het apparaat schoon met een
vochtige, zachte doek. Gebruik alleen
neutrale schoonmaakmiddelen. Gebruik
geen schuurmiddelen, schuursponsjes,
oplosmiddelen of metalen voorwerpen.
2.4 Verwijdering
• Neem contact met uw plaatselijke overheid voor informatie m.b.t. correcte afvalverwerking van het apparaat.
• Haal de stekker uit het stopcontact.
• Snijd het netsnoer van het apparaat af
en gooi dit weg.
• Maak de externe gasleidingen plat.
3. BESCHRIJVING VAN HET PRODUCT
WAARSCHUWING!
Gevaar voor letsel of verstikking.

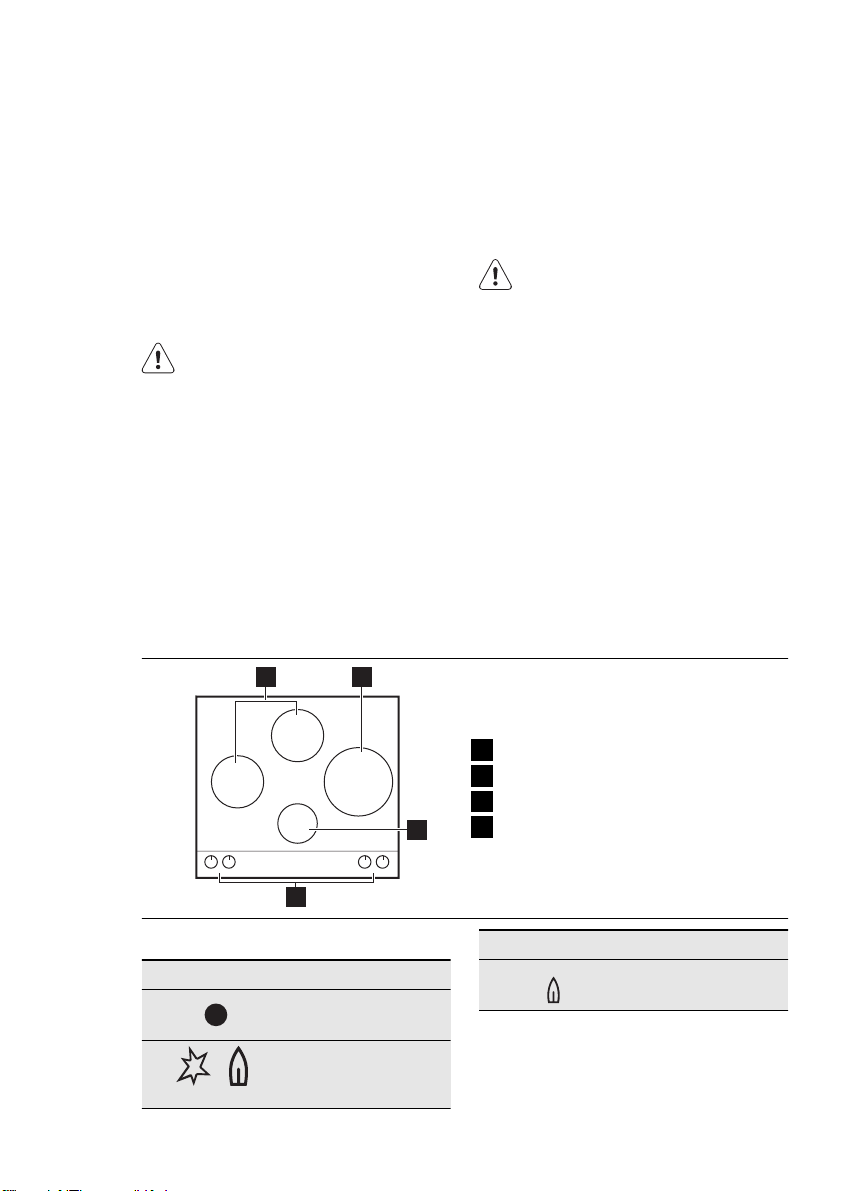

3.1 Indeling kookplaat
1 2
4
3.2 Bedieningsknoppen
Symbool Beschrijving
geen gastoevoer /
uit-stand
ontstekingsstand / maximale
gastoevoer
Semi-snelle brander
1
Driekronenbrander
2
Sudderbrander
3
Bedieningsknoppen
3
4
Symbool Beschrijving
minimale gastoevoer
Page 7
4. DAGELIJKS GEBRUIK
WAARSCHUWING!
Raadpleeg de hoofdstukken Veiligheid.
4.1 Ontsteking van de brander
WAARSCHUWING!
Ga voorzichtig te werk bij het gebruik van branders (open vuur) in
de keuken. Fabrikanten kunnen
niet aansprakelijk gesteld worden
in geval van onjuist gebruik van de
vlam.
De brander steeds aansteken
voor u het kookgerei plaatst.
NEDERLANDS 7
A
B
C
D
De brander aansteken:
1.
Druk de bedieningsknop helemaal in
en draai de knop linksom naar de
maximale stand
2.
Druk op de bedieningsknop en houd
de knop maximaal 10 seconden ingedrukt. Het thermokoppel kan dan opwarmen. Anders zal de gastoevoer
worden onderbroken.
3.
Stel de vlam af zodra deze regelmatig
brandt.
Als de brander na enkele pogingen niet aan gaat, controleer dan
of de kroon en de deksel goed op
hun plaats zitten.
A)

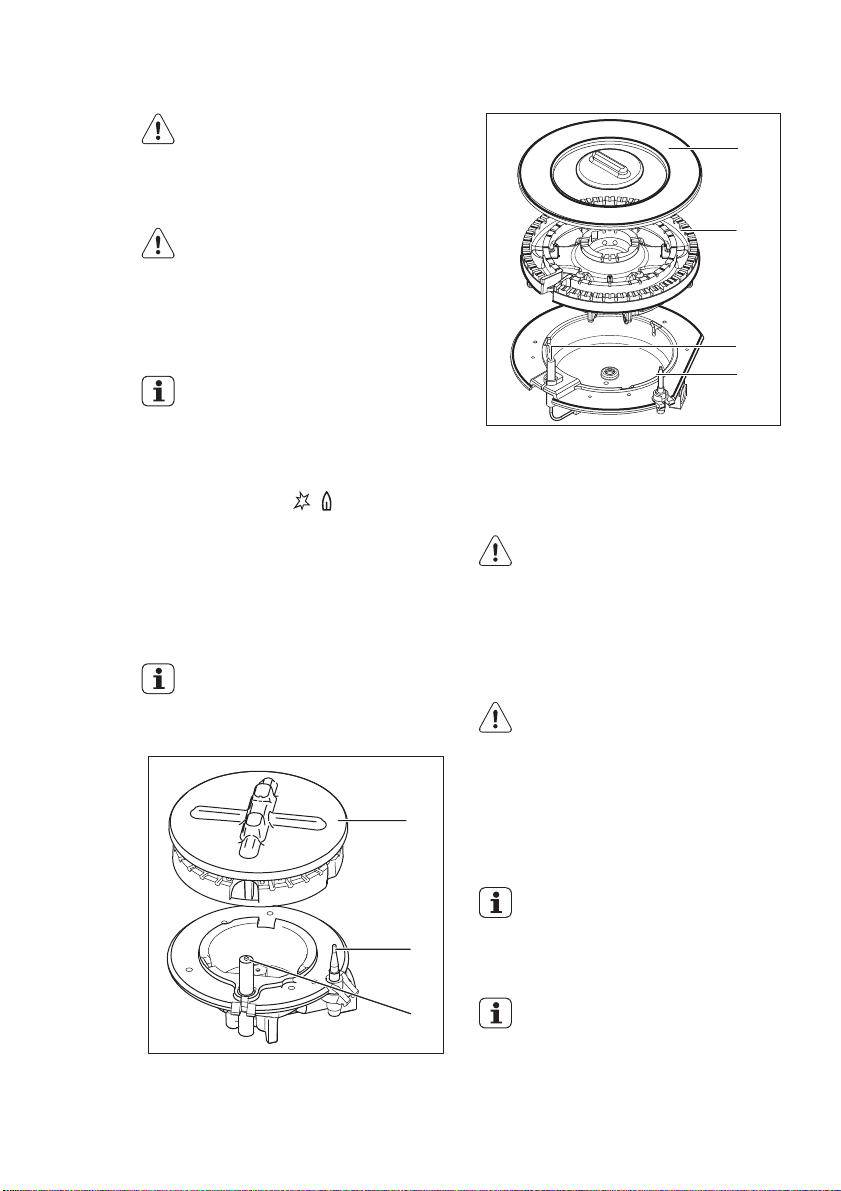

Branderdeksel en kroon
B)
Thermokoppeling
C)
Ontstekingsbougie
.
A)
Branderdeksel
B)
Branderkroon
C)
Ontstekingsbougie
D)
Thermokoppeling
WAARSCHUWING!
Houd de bedieningsknop niet langer dan 15 seconden ingedrukt.
Als de brander na 15 seconden
nog niet brandt, de bedieningsknop loslaten en minstens 1 minuut wachten voordat u opnieuw
probeert de vlam te ontsteken.
Bij afwezigheid van elektrische
stroom kunt u de brander ontsteken zonder elektrische inrichting.
Breng in dat geval een vlam in de
buurt van de brander, druk de
A
B
C
desbetreffende knop in en draai
ze tegen de wijzers van de klok in;
naar de stand voor een maximale
gasontwikkeling.
Draai als de brander per ongeluk
uit gaat de bedieningsknop naar
de uit stand en probeer na minimaal 1 minuut de brander weer
aan te steken.
De vonkontsteking kan automatisch starten wanneer u de stekker
in het stopcontact steekt, na de
installatie of na een stroomonderbreking. Dat is normaal.
Page 8
www.electrolux.com
8
4.2 De brander uitschakelen
Draai de knop naar het symbool om
de vlam te doven.
5. NUTTIGE AANWIJZINGEN EN TIPS
WAARSCHUWING!
Raadpleeg de hoofdstukken Veiligheid.
5.1 Energiebesparing
• Doe indien mogelijk altijd een deksel op
het kookgerei.
• Wanneer de vloeistof begint te koken,
draait u de vlam omlaag, totdat de
vloeistof zachtjes pruttelt.
WAARSCHUWING!
Gebruiken alleen kookgerei met
een bodemdiameter die geschikt
is voor de afmeting van de plaat.
Brander Diameter van de pan-
nen
Driekronen-
220 - 260 mm
brander
Normaal
220 - 260 mm
(links)
Normaal
140 - 180 mm
(achter)
Sudder-
140 - 160 mm
brander

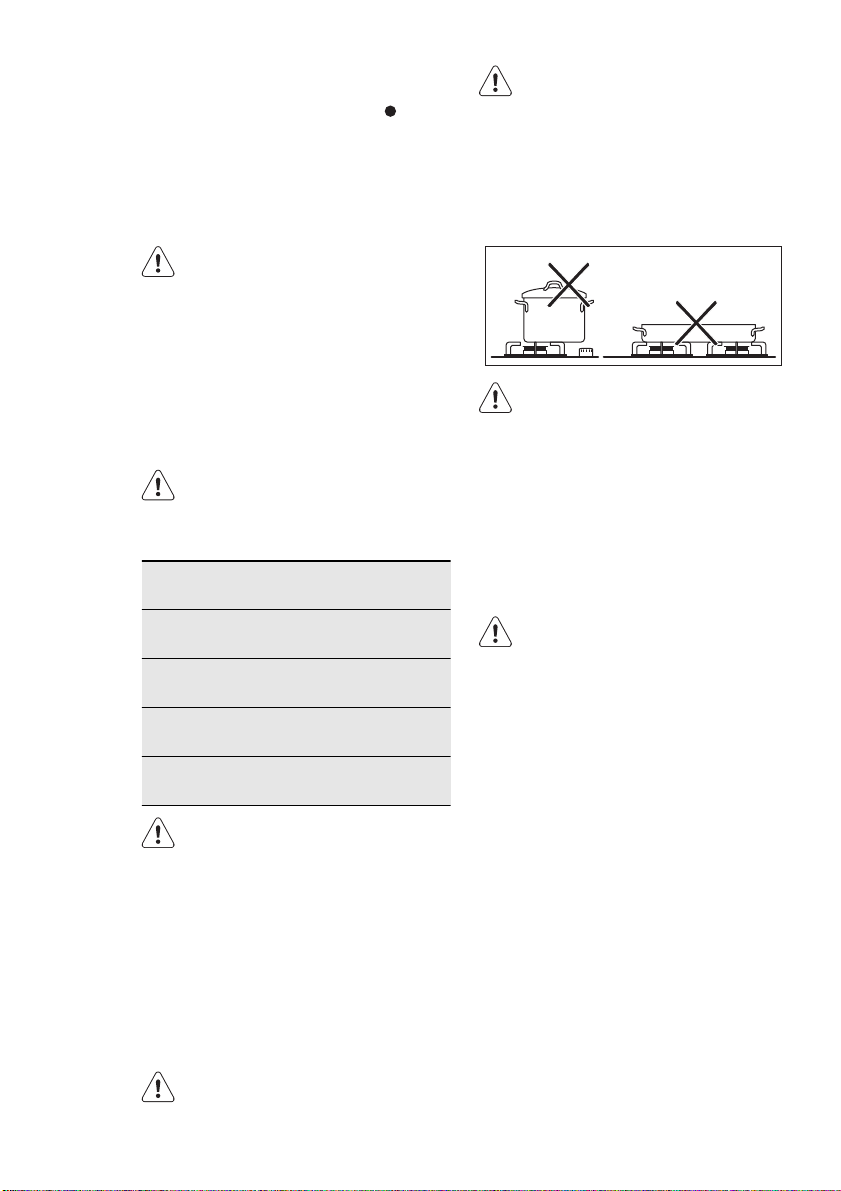

Zet geen instabiele of beschadigde pannen op de pannendragers om morsen en
letsel te voorkomen.
WAARSCHUWING!
Draai de vlam altijd lager of schakel hem uit voordat u de pan van
de brander haalt
WAARSCHUWING!
Zorg dat de handvaten van de pot
niet boven de voorste rand van
het werkblad komen. Zorg dat de
potten zich in het midden van de
ringen bevinden, voor een maximum aan stabiliteit en lager gasverbruik.
WAARSCHUWING!
Gebruik nooit een vlamverdeler.
WAARSCHUWING!
Zorg dat de potten niet op de bedieningsknoppen staan. Als de
bedieningsknoppen zich onder de
potten bevinden, dan zal de vlam
deze opwarmen.
Zet één pan niet op twee branders.
6. ONDERHOUD EN REINIGING
WAARSCHUWING!
Raadpleeg de hoofdstukken Veiligheid.
Page 9
WAARSCHUWING!
Schakel het apparaat uit en laat
het afkoelen voordat u het
schoonmaakt. Trek de stekker
van het apparaat uit het stopcontact voordat u reinigings- of onderhoudswerkzaamheden aan het
apparaat gaat uitvoeren.
Krassen of donkere vlekken op de
oppervlakte hebben geen invloed
op de werking van het apparaat.
• U kunt de pansteunen verwijderen voor
een gemakkelijke reiniging van het
kookplaat.
• Was de geëmailleerde delen, het deksel
en de kroon met een warm sopje en
laat ze goed drogen alvorens ze terug
te plaatsen.
• Was de onderdelen van roestvrij staal af
met water en droog ze vervolgens met
een zachte doek.
• De pannendrager mag niet in de afwasautomaat worden afgewassen. Hij
moet met de hand worden afgewassen.
• De emaillelaag kan scherpe randen
hebben, dus wees voorzichtig tijdens
het met de hand afwassen en afdrogen.
Verwijder hardnekkige vlekken zo nodig
met een pastareiniger.
• Zorg ervoor dat u de pannendrager na
de reiniging correct terugplaatst.
• Om ervoor te zorgen dat de branders
goed werken, moeten de armen van de
pannendrager in het midden van de
brander worden geplaatst.
Ga zeer voorzichtig te werk bij het
•
vervangen van de pansteunen, dit
NEDERLANDS 9
om schade te voorkomen aan het
oppervlak van de kookplaat.
Droog het apparaat na reiniging af met
een zachte doek.
Verwijderen van vuil:
1.
– Verwijder direct: gesmolten plas-
tic, gesmolten folie en suikerhoudende gerechten.
– Schakel het apparaat uit en laat
het afkoelen voordat u het
schoonmaakt: kalk- en waterkringen, vetspatten en metaalachtig
glanzende verkleuringen. Gebruik
een specifiek schoonmaakmiddel
voor het oppervlak van de kookplaat.
2.
Reinig het apparaat met een vochtige
doek en een beetje afwasmiddel.
3.
Wrijf het apparaat ten slotte droog
met een schone doek.
Het roestvrij staal kan beschadigen als het
te heet wordt. Daarom moet u ook niet
koken met grillstenen, aardewerk potten
of pannen van gietijzer.
6.1 Reinigen van de
ontstekingsknop
Dit onderdeel is uitgerust met een keramische ontstekingsbougie met een metalen
elektrode. Reinig deze onderdelen altijd
grondig, om moeilijkheden bij het aansteken te voorkomen, en controleer of de
branderkroonopeningen niet verstopt zijn.
6.2 Periodiek onderhoud
Raadpleeg regelmatig uw lokale serviceafdeling, om de staat van de gastoevoerleiding en de drukregelaar (indien gemonteerd) te controleren.
Page 10
www.electrolux.com
10
7. PROBLEEMOPLOSSING
Probleem Mogelijke oorzaak oplossing
Er is geen vonk als de
brander wordt aangestoken.
• Het branderdeksel en
De vlam gaat meteen na
de ontsteking uit.
De gasring brandt onregelmatig.
Als er een storing optreedt, probeer dan
eerst zelf een oplossing voor het probleem te vinden. Als u niet zelf het probleem kunt verhelpen, neem dan contact
op met uw verkoper of de serviceafdeling.
Als u het apparaat verkeerd heeft
gebruikt, of als de installatie niet is
uitgevoerd door een erkende
monteur, dan is het bezoek van
de klantenservicemonteur of van
uw leverancier mogelijk niet gratis,
zelfs niet in de garantieperiode.
• Er is geen elektrische
• Het thermokoppel is
• De branderkroon is ver-
voeding.
de kroon zitten niet
goed op hun plaats.
niet voldoende opgewarmd.
stopt met etensresten.
• Productnummer (PNC) .............
• Serienummer (S.N.)..............
Gebruik alleen originele reserveonderdelen. Deze zijn verkrijgbaar bij onze klantenservice en erkende winkels met reserveonderdelen.
7.1 Labels meegeleverd in de
zak met accessoires
Bevestig de stickers zoals hieronder
weergegeven:
• Controleer of het apparaat goed is aangesloten en de elektrische
voeding is ingeschakeld.
• Controleer de zekering.
Als de zekering meer
dan een keer doorslaat,
raadpleeg dan een bevoegde elektricien.
• Controleer of het branderdeksel en de kroon
goed op hun plaats zitten.
• Houd, na het ontsteken
van de vlam, de knop
circa 5 sec. ingedrukt.
• Controleer of de hoofdinspuiter niet verstopt is
en of de branderkroon
schoon is.
Deze gegevens zijn nodig om u snel
en goed te kunnen helpen. Deze gegevens vindt u op het typeplaatje.
• Modelbeschrijving ............
Page 11

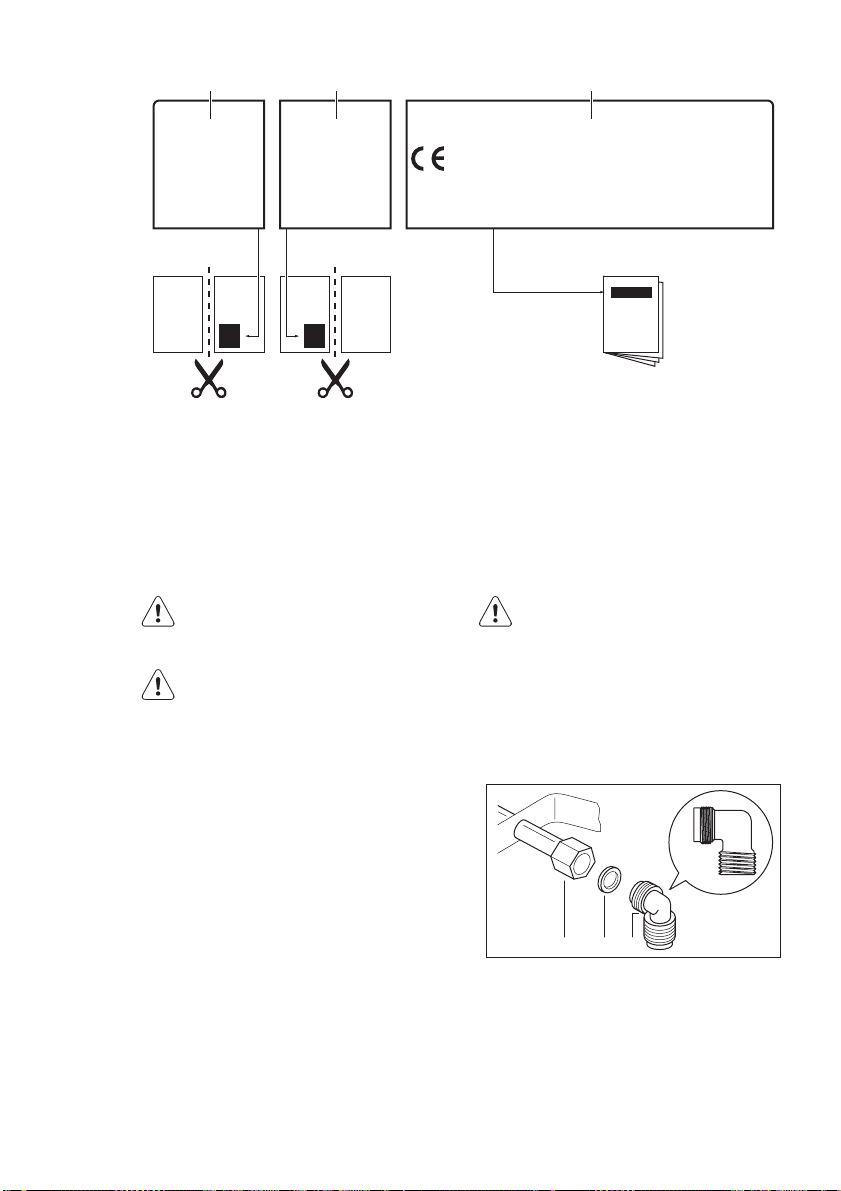

A B C
NEDERLANDS 11
MOD.
PROD.NO.
SER.NO
DATA
A)
Plak de sticker op de garantiekaart en
verstuur dit deel (indien van toepassing)
8. MONTAGE
WAARSCHUWING!
Raadpleeg de hoofdstukken Veiligheid.
WAARSCHUWING!
De volgende instructies over de
installatie en het onderhoud moeten opgevolgd worden door vakkundig personeel in overeenstemming met de geldende voorschriften.
MOD.
PROD.NO.
SER.NO
DATA
MODELMODEL
0049
03 IT
MADE IN ITALY
MOD.
PROD.NO.
SER.NO.
B)
Plak de sticker op de garantiekaart en
TYPE
230V-50Hz
IP20
bewaar dit deel (indien van toepassing)
C)
Plak de sticker op het instructieboekje.
Controleer of de gastoevoerdruk
van het apparaat voldoet aan de
aanbevolen waarden. De verstelbare aansluiting wordt op de uitbreidingsbrug bevestigd met behulp van een schroefdraadmoer G
1/2" (NEN 3258). Schroef de onderdelen vast zonder kracht, stel
de verbinding in de nodige richting
af en draai alles vast.
8.1 Gasaansluiting
Kies vaste aansluitingen of gebruik een
flexibele leiding van roestvrij staal, in overeenstemming met de voorschriften die
van kracht zijn. Als u flexibele metalen leidingen gebruikt, moet u opletten dat deze
niet in aanraking komen met bewegende
onderdelen, of dat ze niet vastgeklemd
worden. Wees ook voorzichtig wanneer
de kookplaat wordt samengebracht met
een oven.
De verbinding moet worden aangelegd in
overeenstemming met NEN 1078.
ABC
A)
Uiteinde van as met moer
B)
Wasautomaat
C)
Elleboog
Vloeibaar gas
Gebruik de rubberen pijphouder voor
vloeibaar liquid gas. Koppel altijd de pak-
Page 12
www.electrolux.com
12
king vast. Ga vervolgens door met de
gasaansluiting.
De flexibele leiding is klaar voor gebruik
als de leiding:
– ze niet meer kan worden opgewarmd
– niet langer is dan 1500 mm;
– geen knikken vertoont;
– niet onderworpen is aan tractie of tor-
– de leiding niet in aanraking komt met
– de leiding gemakkelijk onderzocht kan
De controle van de staat van de flexibele
leiding bestaat erin te controleren of:
– ze geen barsten, sneden, vlekken of
– het materiaal niet gehard is, maar de
– de bevestigingsklemmen niet verroest
– de vervaldatum niet is verstreken.
Als er een of meerdere defecten waarneembaar zijn, mag de leiding niet worden
gerepareerd, maar moet ze worden vervangen.
8.2 Vervanging van
gasinspuiters
1.
2.
3.
4.
5.
dan kamertemperatuur, (hoger dan 30
°C)
sie;
scherpe randen of hoeken
worden om de toestand ervan te controleren.
brandsporen vertoont op de twee uiteinden en over de volledige lengte
juiste elasticiteit vertoont
zijn
Controleer waneer de installatie is
voltooid of elke leidingfitting goed
is afgedicht. Gebruik een zeepoplossing, geen vlam!
Verwijder de pannendrager.
Verwijder de branderkappen en -kro-
nen.
Verwijder met een dopsleutel 7 de
hoofdsproeiers, en vervang ze door
de sproeiers die vereist zijn voor het
type gas dat u gebruikt (zie de tabel in
het hoofdstuk 'Technische gegevens').
Zet de onderdelen in omgekeerde
volgorde terug.
Vervang het typeplaatje (naast de
gastoevoerleiding) door het plaatje
voor het nieuwe type gastoevoer. U
kunt het plaatje vinden in het zakje
dat bij het apparaat geleverd is.
Als de toevoergasdruk aanpasbaar is of
verschilt van de vereiste druk, moet u een
geschikte drukregelaar op de gastoevoerleiding monteren.
8.3 Instellen van het
minimumniveau
Het minimumniveau van de branders afstellen:
1.
Steek de brander aan.
2.
Draai de knop op de minimumstand.
3.
Verwijder de knop.
4.
Stel de by-passschroefstand in met
een dunne schroevendraaier.

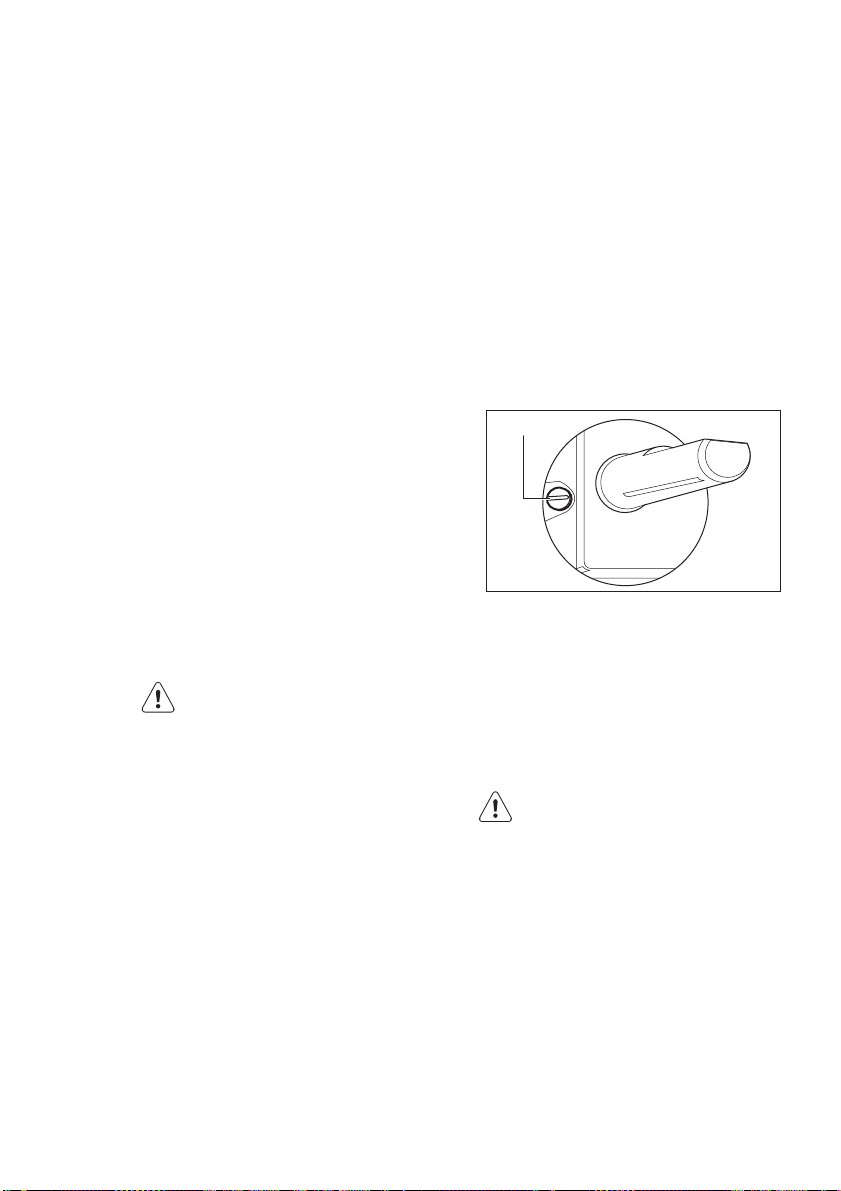

A
A)
De bypass-schroef
• Als u overschakelt van aardgas G25 25
mbar op vloeibaar gas, draai de instelschroef dan helemaal vast.
• Als u overschakelt van vloeibaar gas op
aardgas G25 25 mbar, draai de bypass-schroef dan ongeveer 1/4 draai
los (1/2 draai bij een driekronenbrander).
WAARSCHUWING!
Zorg dat de vlam niet uit gaat als
u de knop snel van de maximale
stand naar de minimale stand
draait.
8.4 Aansluiting op het
elektriciteitsnet
• Zorg er voor dat het aangegeven volta-
ge en het type stroom op het typeplatje overeenkomen met het voltage en
stroomtype van uw lokale stroomleverancier.
• Dit apparaat wordt geleverd met een
netsnoer en stekker.
• Gebruik altijd een correct geïnstalleerd,
schokbestendig stopcontact.
Page 13
• Zorg ervoor dat het netsnoer na installatie bereikbaar is.
• Trek niet aan het netsnoer om het apparaat los te koppelen. Trek altijd aan
de stekker.
• Er bestaan een risico op brand als het
apparaat met een verlengkabel, adapter
of meerdere verbindingen wordt aangesloten. Zorg dat de aardverbinding voldoet aan de normen en wetgeving.
• Zorg dat het netsnoer niet warmer dan
90 °C kan worden.
Zorg dat u de blauwe, neutrale kabel aansluit op de aansluiting met de letter "N".
Sluit de bruine (of zwarte) fasekabel aan
op de aansluiting met de letter "L". Zorg
dat de fasekabel altijd is aangesloten.
8.5 Vervanging van het
aansluitsnoer
Gebruik om de aansluitkabel te vervangen
alleen het type H05V2V2-F T90 of een gelijksoortig type. Zorg ervoor dat de doorsnede van het snoer geschikt is voor het
voltage en de bedrijfstemperatuur. De
geel/groene aardedraad moet ongeveer 2
cm langer zijn dan de bruine (of zwarte)
fasedraad.
NEDERLANDS 13

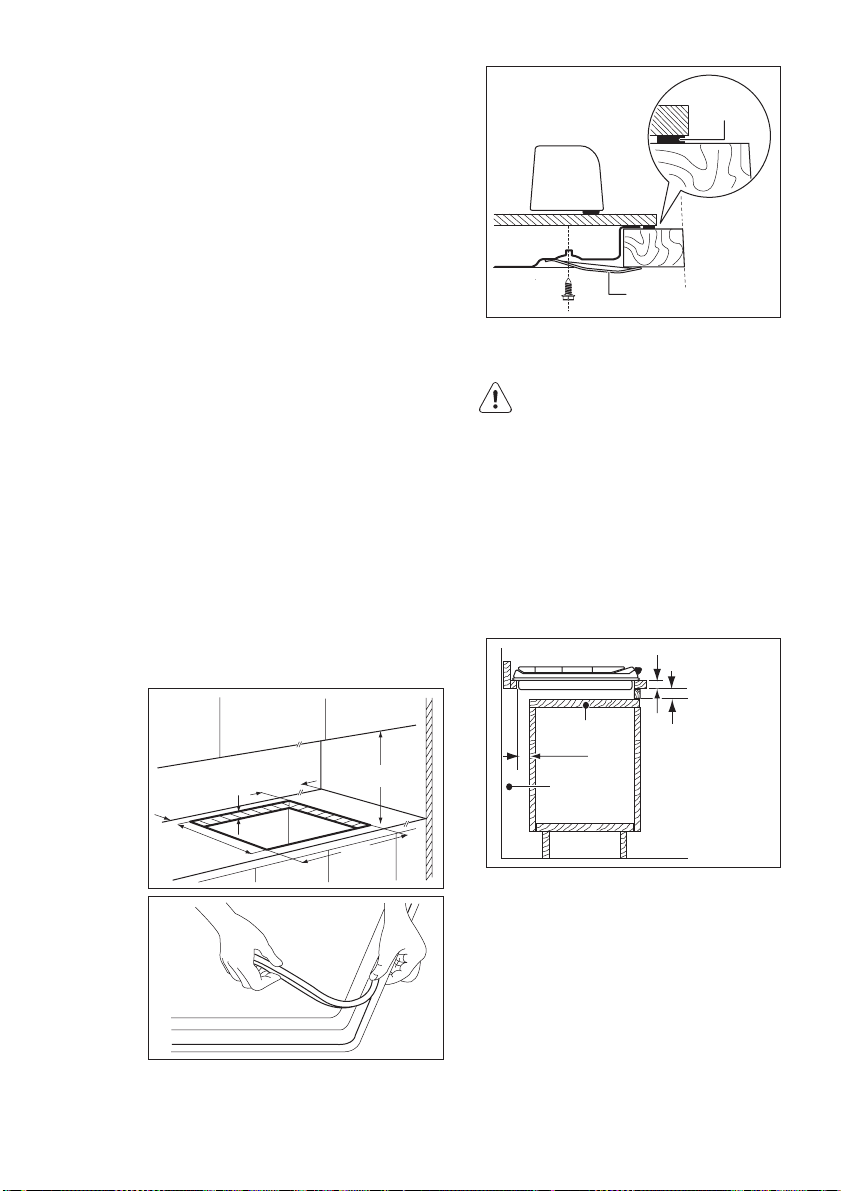

A
B
A)
meegeleverde afdichting
B)
meegeleverde steunen
LET OP!
Installeer het apparaat alleen op
een werkblad met een plat oppervlak.
8.7 Mogelijkheden voor inbouw
Keukenmeubel met deur
Het paneel geïnstalleerd onder de kookplaat moet eenvoudig te verwijderen zijn
en eenvoudig toegang bieden indien technische hulp nodig is.
8.6 Inbouw
min.
55 mm
480 mm
min.
450 mm
30 mm
min.
650 mm
560 mm
A
60 mm
B
A)
Verwijderbaar paneel
B)
Ruimte voor aansluitingen
30 mm
min 20 mm
(max 150 mm)
Page 14
www.electrolux.com
14

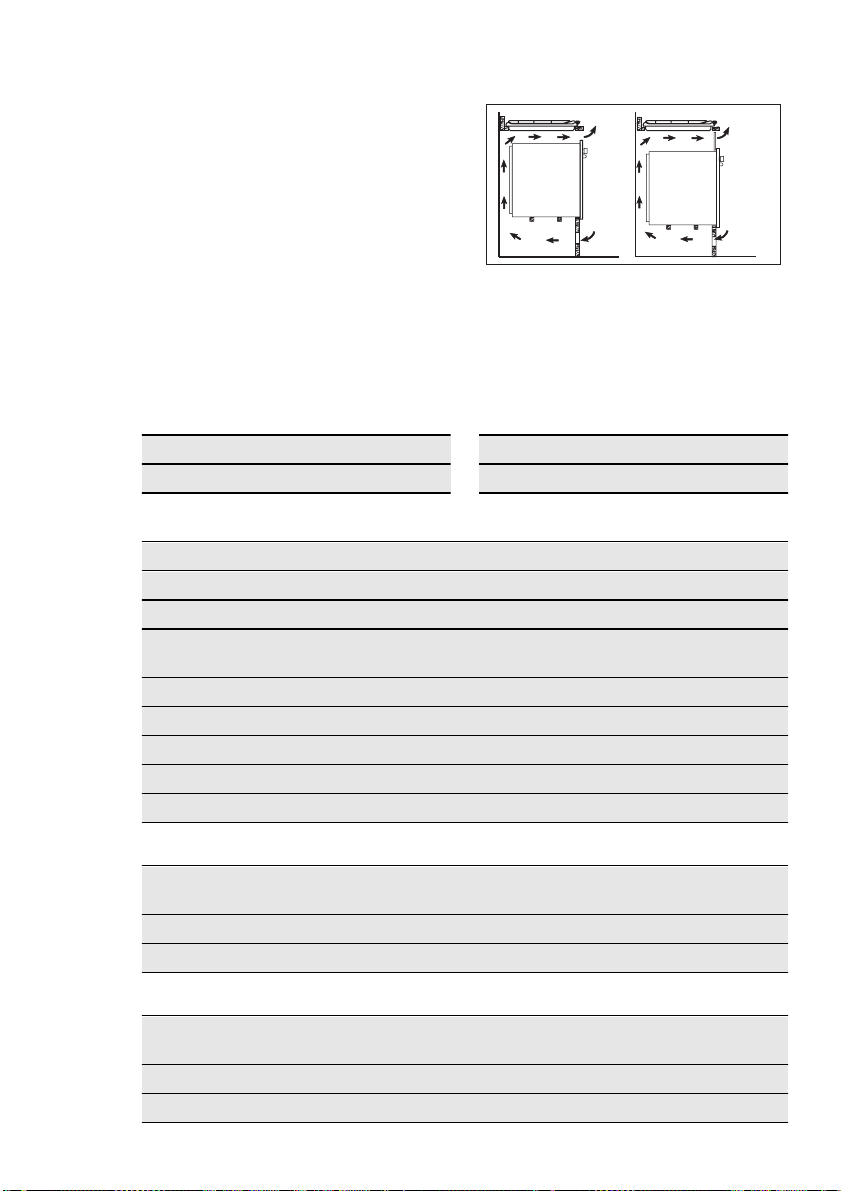

Keukenmeubel met oven
De afmetingen van de uitsparing voor de
kookplaat moeten overeenkomen met de
voorgeschreven inbouwmaten en het keukenmeubel moet voorzien zijn van ventilatiegaten om een continue luchttoevoer te
kunnen garanderen. Om veiligheidsredenen en om een gemakkelijke verwijdering
van de oven uit het meubel mogelijk te
maken, moeten de elektrische aansluitin-
9. TECHNISCHE INFORMATIE
gen van de kookplaat en de oven afzonderlijk geïnstalleerd worden.
2
50 cm
360 cm
2
120 cm
180 cm
2
2
Afmetingen kookplaat
Breedte: 595 mm
Lengte: 525 mm
Inbouwafmetingen kookplaat
Breedte: 560 mm
Lengte: 480 mm
Brandervermogen
Driekronenbrander: 3.8 kW
Normale brander: 1.9 kW
Sudderbrander: 1.0 kW
TOTAAL VERMOGEN: G25 (2L) 25 mbar = 8.6 kW
G30/G31 (3B/P) 30/30 mbar = 625 g/h
Elektrische voeding: 230 V ~ 50 Hz
Categorie: II2L3B/P
Gasaansluiting: R 1/2"
Gastoevoer: G25 (2L) 25 mbar
Apparaatklasse: 3
Bypassdiameter
Brander Ø By-pass in
1/100 mm
Brander Ø By-pass in
1/100 mm
Sudderbrander 28 Driekronenbrander 56
Normale brander 32
Gasbranders voor AARDGAS G25 25 mbar
BRANDER
NORMAAL VERMOGEN
kW
inj. 1/100 mm
Sudderbrander 1.0 071
Normale brander 1.9 100
Page 15
NEDERLANDS 15
BRANDER
NORMAAL VERMOGEN
Driekronenbrander 3.8 147
Gasbranders voor LPG G30/G31 30/30 mbar
NORMAAL
BRANDER
VERMOGEN
kW
Sudderbrander 1.0 50 73
Normale brander 1.9 71 138
Driekronenbrander 3.8 98 276
10. MILIEUBESCHERMING
Recycle de materialen met het symbool
. Gooi de verpakking in een geschikte
verzamelcontainer om het te recyclen.
Help om het milieu en de
volksgezondheid te beschermen en
recycle het afval van elektrische en
kW
inj. 1/100 mm
inj. 1/100 mm g/h
elektronische apparaten. Gooi apparaten
gemarkeerd met het symbool
met het huishoudelijk afval. Breng het
product naar het milieustation bij u in de
buurt of neem contact op met de
gemeente.
niet weg
Page 16
www.electrolux.com/shop
397309401-A-032013
Loading...
