SPIS TREŚCI

1. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

2. OPIS URZĄDZENIA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

3. CODZIENNA EKSPLOATACJA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

4. PRZYDATNE RADY I WSKAZÓWKI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

5. KONSERWACJA I CZYSZCZENIE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

6. ROZWIĄZYWANIE PROBLEMÓW . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

7. INSTALACJA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

8. DANE TECHNICZNE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

9. OCHRONA ŚRODOWISKA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Z MYŚLĄ O TOBIE

Dziękujemy za zakup urządzenia Electrolux. Jest ono owocem dziesięcioleci doświadczeń i innowacji. To pomysłowe i stylowe urządzenie zaprojektowano z myślą o Tobie. Użytkując je masz zawsze pewność uzyskania wspaniałych efektów.

Witamy w świecie marki Electrolux!

Odwiedź naszą witrynę internetową, aby uzyskać:

Wskazówki dotyczące użytkowania, broszury, pomoc w rozwiązywaniu problemów oraz informacje dotyczące serwisu: www.electrolux.com

Zarejestruj swój produkt, aby uprościć jego obsługę serwisową: www.electrolux.com/productregistration

Kupuj akcesoria, materiały eksploatacyjne i oryginalne części zamienne do swojego urządzenia: www.electrolux.com/shop

OBSŁUGA KLIENTA

Zalecamy stosowanie oryginalnych części zamiennych. Kontaktując się z serwisem, należy przygotować poniższe dane. Informacje można znaleźć na tabliczce znamionowej. Model, numer produktu, numer seryjny.

Ostrzeżenie/przestroga – informacje dotyczące bezpieczeństwa. Informacje i wskazówki ogólne Informacje dot. ochrony środowiska

Producent zastrzega sobie możliwość wprowadzenia zmian bez wcześniejszego powiadomienia.

Page 3

POLSKI 3

INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA

To urządzenie jest przeznaczone na następujące rynki:: PL

Przed instalacją i rozpoczęciem eksploatacji urządzenia należy dokładnie przeczytać dołączo‐ ną instrukcję obsługi. Producent nie odpowiada za uszkodzenia i obrażenia ciała spowodowane nieprawidłową instalacją i eksploatacją. Należy zachować instrukcję wraz z urządzeniem do wy‐ korzystania w przyszłości.

1.1 Bezpieczeństwo dzieci i osób o ograniczonych zdolnościach ruchowych, sensorycznych lub umysłowych

OSTRZEŻENIE! Występuje zagrożenie uduszeniem lub odniesieniem obrażeń mogących skut‐ kować trwałym kalectwem.

• Urządzenie mogą obsługiwać dzieci w wieku powyżej 8 lat oraz osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych, a także nieposiadające odpo‐ wiedniej wiedzy lub doświadczenia, o ile będą one nadzorowane lub zostaną poinstruowane w zakresie korzystania z urządzenia przez osobę odpowiedzialną za ich bezpieczeństwo.

• Nie pozwalać, aby dzieci bawiły się urządze‐ niem.

• Wszystkie opakowania należy przechowywać poza zasięgiem dzieci.

• Dzieci i zwierzęta nie powinny zbliżać się do pracującego lub stygnącego urządzenia. Łat‐ wo dostępne elementy urządzenia mocno się nagrzewają.

• Jeśli urządzenie jest wyposażone w blokadę uruchomienia, zaleca się jej włączenie.

• Czyszczeniem i konserwacją nie mogą zajmo‐ wać się dzieci bez odpowiedniego nadzoru.

1.2 Instalacja

OSTRZEŻENIE! Urządzenie może zainstalować wyłącz‐ nie wykwalifikowana osoba.

• Usunąć wszystkie elementy opakowania.

• Nie instalować ani nie używać uszkodzonego urządzenia.

• Należy postępować zgodnie z instrukcją insta‐ lacji dostarczoną wraz z urządzeniem.

• Zachować minimalne odstępy od innych urzą‐ dzeń i mebli.

• Zachować ostrożność podczas przenoszenia urządzenia, ponieważ jest ono ciężkie. Za‐ wsze używać rękawic ochronnych.

• Po przycięciu zabezpieczyć krawędzie blatu przed wilgocią za pomocą odpowiedniego uszczelniacza.

• Zabezpieczyć spód urządzenia przed dostę‐ pem pary i wilgoci.

• Nie instalować urządzenia przy drzwiach ani pod oknem. Zapobiegnie to możliwości strące‐ nia gorącego naczynia z urządzenia przy ot‐ wieraniu okna lub drzwi.

• Instalując urządzenie nad szufladami należy zapewnić wystarczająco dużo miejsca między dolną częścią urządzenia a górną szufladą, aby umożliwić prawidłowy obieg powietrza.

• Spód urządzenia może się mocno nagrzewać. Zaleca się zamontowanie pod urządzeniem niepalnej płyty uniemożliwiającej dostęp do urządzenia od spodu

Podłączenie do sieci elektrycznej

OSTRZEŻENIE! Występuje zagrożenie pożarem i pora‐ żeniem prądem elektrycznym.

• Wszystkie połączenia elektryczne powinny być wykonane przez wykwalifikowanego elek‐ tryka.

• Przed podłączeniem przewodów należy upew‐ nić się, że listwa zasilania elektrycznego urzą‐ dzenia nie jest pod napięciem.

• Upewnić się, że urządzenie jest prawidłowo zainstalowane. Luźne lub nieprawidłowe połą‐ czenie gniazdka i wtyczki może być przyczyną przegrzania zacisków.

• Upewnić się, że zostało zainstalowane zabez‐ pieczenie przed porażeniem prądem.

• Po podłączeniu urządzenia do pobliskiego gniazda przewody elektryczne nie mogą doty‐ kać urządzenia ani gorących naczyń.

• Nie dopuszczać do splątania przewodów elek‐ trycznych.

• Przewód zasilający należy przymocować obej‐ mą.

• Użyć odpowiedniego przewodu zasilającego.

• Należy zwrócić uwagę, aby nie uszkodzić wtyczki ani przewodu zasilającego. Wymianę

Page 4

www.electrolux.com

uszkodzonego przewodu zasilającego należy zlecić przedstawicielowi serwisu lub wykwalifi‐ kowanemu elektrykowi.

• W instalacji elektrycznej należy zastosować wyłącznik obwodu umożliwiający odłączenie urządzenia od zasilania na wszystkich biegu‐ nach. Wyłącznik obwodu musi mieć rozwarcie styków wynoszące minimum 3 mm.

• Konieczne jest zastosowanie odpowiednich wyłączników obwodu zasilania: wyłączników automatycznych, bezpieczników (typu wykrę‐ canego – wyjmowanych z oprawki), wyłączni‐ ków różnicowo-prądowych i styczników.

Podłączenie do instalacji gazowej

• Wszystkie połączenia instalacji gazowej po‐ winna wykonać wykwalifikowana osoba.

• Zapewnić cyrkulację powietrza wokół urządze‐ nia.

• Informacje dotyczące dopływu gazu znajdują się na tabliczce znamionowej.

• Omawiane urządzenie nie jest podłączone do wyciągu gazów spalinowych. Urządzenie na‐ leży podłączyć zgodnie z aktualnie obowiązu‐ jącymi przepisami dotyczącymi instalacji. Zwrócić uwagę na wymagania dotyczące od‐ powiedniej wentylacji.

1.3 Zastosowanie

OSTRZEŻENIE! Zagrożenie odniesienia obrażeń ciała, oparzenia lub porażenia prądem.

• Z urządzenia należy korzystać w warunkach domowych.

• Nie zmieniać parametrów technicznych urzą‐ dzenia.

• Nie używać zewnętrznego zegara ani nieza‐ leżnego układu zdalnego sterowania do stero‐ wania urządzeniem.

• Nie pozostawiać włączonego urządzenia bez nadzoru.

• Nie obsługiwać urządzenia mokrymi rękoma lub jeśli ma ono kontakt z wodą.

• Nie kłaść sztućców ani pokrywek naczyń na polach grzejnych. Pola grzejne mocno się na‐ grzewają.

• Po każdym użyciu wyłączyć pole grzejne.

• Nie używać urządzenia jako powierzchni robo‐ czej ani miejsca do przechowywania przed‐ miotów.

• Jeśli na powierzchni urządzenia pojawią się pęknięcia, należy natychmiast odłączyć je od zasilania. Pozwoli to uniknąć zagrożenia pora‐ żenia prądem elektrycznym.

OSTRZEŻENIE! Występuje zagrożenie pożarem lub wy‐ buchem.

• Pod wpływem wysokiej temperatury tłuszcze i olej mogą uwalniać łatwopalne opary. Pod‐ czas podgrzewania tłuszczów i oleju nie wolno zbliżać do nich źródeł ognia ani rozgrzanych przedmiotów.

• Opary uwalniane przez gorący olej mogą ulec samoczynnemu zapłonowi.

• Zużyty olej zawierający pozostałości produk‐ tów spożywczych ma niższą temperaturę za‐ płonu niż świeży olej.

• Nie umieszczać łatwopalnych produktów lub przedmiotów nasączonych łatwopalnymi pro‐ duktami w urządzeniu, na nim lub w jego po‐ bliżu.

• Nie gasić pożaru wodą. Odłączyć urządzenie i przykryć płomień pokrywą lub kocem gaśni‐ czym.

OSTRZEŻENIE! Występuje zagrożenie uszkodzenia urządzenia.

• Nie stawiać gorących naczyń na panelu stero‐ wania.

• Nie dopuszczać do wygotowania się potraw.

• Nie dopuszczać do upadku naczyń lub innych przedmiotów na powierzchnię urządzenia. Może to spowodować jej uszkodzenie.

• Nie włączać pól grzejnych bez naczyń ani z pustymi naczyniami.

• Nie kłaść na urządzeniu folii aluminiowej.

• Naczynia żeliwne, aluminiowe lub ze zni‐ szczonym spodem mogą spowodować zary‐ sowanie szkła ceramicznego. Dlatego nie na‐ leży przesuwać ich po powierzchni.

• Zapewnić odpowiednią wentylację w pomie‐ szczeniu, w którym instalowane jest urządze‐ nie.

• Upewnić się, że otwory wentylacyjne nie są zablokowane.

• Stosować wyłącznie stabilne naczynia o pra‐ widłowym kształcie i średnicy większej od średnicy palników. Występuje zagrożenie przegrzania i uszkodzenia płyty szklanej (jeśli dotyczy).

Page 5

• Należy uważać, aby płomień nie zgasł pod‐ czas szybkiego obracania pokrętła z położe‐ nia płomienia maksymalnego do minimalnego.

• Upewnić się, że naczynia umieszczono cen‐ tralnie nad palnikami; naczynia nie powinny wystawać poza krawędź powierzchni gotowa‐ nia.

• Używać wyłącznie akcesoriów dostarczonych z urządzeniem.

• Nie instalować na palniku dyfuzora płomienia.

POLSKI 5

• Czyścić urządzenie za pomocą wilgotnej szmatki. Stosować wyłącznie neutralne środki czyszczące. Nie używać produktów ściernych, myjek do szorowania, rozpuszczalników ani metalowych przedmiotów.

1.5 Utylizacja

OSTRZEŻENIE! Występuje zagrożenie odniesienia obra‐ żeń ciała lub uduszenia.

1.4 Konserwacja i czyszczenie

OSTRZEŻENIE! Występuje zagrożenie uszkodzenia urządzenia.

• Aby zapobiec uszkodzeniu powierzchni urzą‐ dzenia, należy regularnie ją czyścić.

• Do czyszczenia urządzenia nie wolno używać wody pod ciśnieniem ani pary wodnej.

2. OPIS URZĄDZENIA

2.1 Układ powierzchni gotowania

1 2

• Aby uzyskać informacje dotyczące prawidło‐ wej utylizacji urządzenia, należy skontaktować się z lokalnymi władzami.

• Odłączyć urządzenie od źródła zasilania.

• Odciąć przewód zasilający i wyrzucić go.

• Spłaszczyć zewnętrzne rury gazowe.

Średni palnik

Pokrętła sterujące

Mały palnik

Duży palnik

5 4 3

2.2 Pokrętła sterujące

Symbol Opis

brak dopływu gazu/ pozycja wyłączenia

pozycja zapalania/ maksymalny dopływ gazu

Symbol Opis

minimalny dopływ gazu

Page 6

www.electrolux.com

3. CODZIENNA EKSPLOATACJA

OSTRZEŻENIE! Patrz rozdział „Informacje dotyczące bezpieczeństwa”.

3.1 Zapalanie palnika

OSTRZEŻENIE! Należy zachować szczególną ostroż‐ ność podczas korzystania z otwartego płomienia w kuchni. Producent nie po‐ nosi żadnej odpowiedzialności w przy‐ padku niewłaściwego obchodzenia się z ogniem.

Palnik należy zapalać przed postawie‐ niem na nim naczynia.

Aby zapalić palnik, należy:

Obrócić pokrętło w kierunku przeciwnym do ruchu wskazówek zegara do położenia

maksymalnego płomienia ( nąć je.

Trzymać wciśnięte pokrętło przez około 5 sekund, aby umożliwić nagrzanie się termo‐ pary. W przeciwnym razie dopływ gazu zos‐ tanie przerwany.

Wyregulować wielkość płomienia po jego ustabilizowaniu się.

Jeżeli po kilku próbach nadal nie można zapalić płomienia, należy sprawdzić, czy korona i pokrywka palnika znajdują się we właściwym położeniu.

) i wcis‐

OSTRZEŻENIE! Nie należy trzymać pokrętła regulacyj‐ nego wciśniętego dłużej niż przez 15 sekund. Jeśli palnik nie zapali się w czasie 15 sekund, należy zwolnić pokrętło, obró‐ cić je do położenia wyłączenia i odcze‐ kać co najmniej 1 minutę przed ponow‐ ną próbą zapalenia palnika.

W razie braku elektryczności można uruchomić palnik bez zapalarki elek‐ trycznej. W takim przypadku należy zbli‐ żyć płomień do palnika, wcisnąć odpo‐ wiednie pokrętło i obrócić je w kierunku przeciwnym do ruchów wskazówek ze‐ gara, aż do pozycji maksymalnego do‐ pływu gazu.

Jeśli palnik przypadkowo zgaśnie, nale‐ ży obrócić pokrętło sterowania do poło‐ żenia wyłączenia i odczekać co naj‐ mniej 1 minutę przed ponowną próbą zapalenia palnika.

Podczas włączania zasilania po zakoń‐ czeniu instalacji lub po przerwie w do‐ stawie prądu iskrownik może uruchomić się samoczynnie. Jest to zjawisko nor‐ malne.

3.2 Wyłączanie palnika

Aby zgasić płomień, należy obrócić pokrętło do położenia oznaczonego symbolem

OSTRZEŻENIE!

Przed zdjęciem naczyń z palnika należy zawsze zmniejszyć lub zgasić płomień.

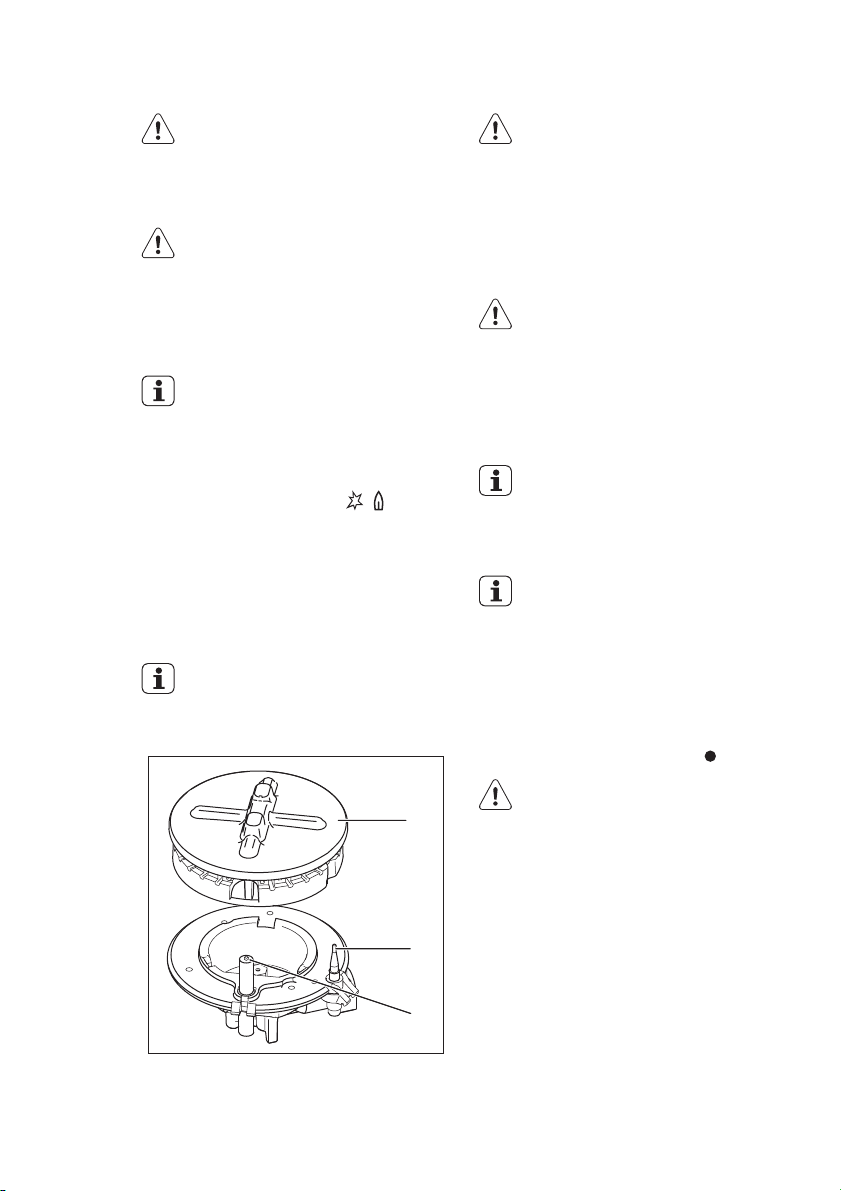

Pokrywa i głowica palnika

Termopara

Elektroda zapłonowa

Page 7

4. PRZYDATNE RADY I WSKAZÓWKI

POLSKI 7

OSTRZEŻENIE! Patrz rozdział „Informacje dotyczące bezpieczeństwa”.

4.1 Oszczędność energii

• W miarę możliwości zawsze przykrywać na‐ czynia pokrywką.

• Po zagotowaniu płynu należy zmniejszyć pło‐ mień tak, aby tylko utrzymać stan gotowania.

Stosować wyłącznie naczynia o średnicy dosto‐ sowanej do średnicy palników.

Palnik Średnica naczyń

Duży 180 - 260 mm

Średni 120 - 220 mm

Mały 80 - 180 mm

OSTRZEŻENIE! Nie umieszczać na palnikach gazowych naczyń żeliwnych, kamiennych ani płyt tostowych lub grillowych.

OSTRZEŻENIE! Nie umieszczać tego samego naczynia na dwóch palnikach.

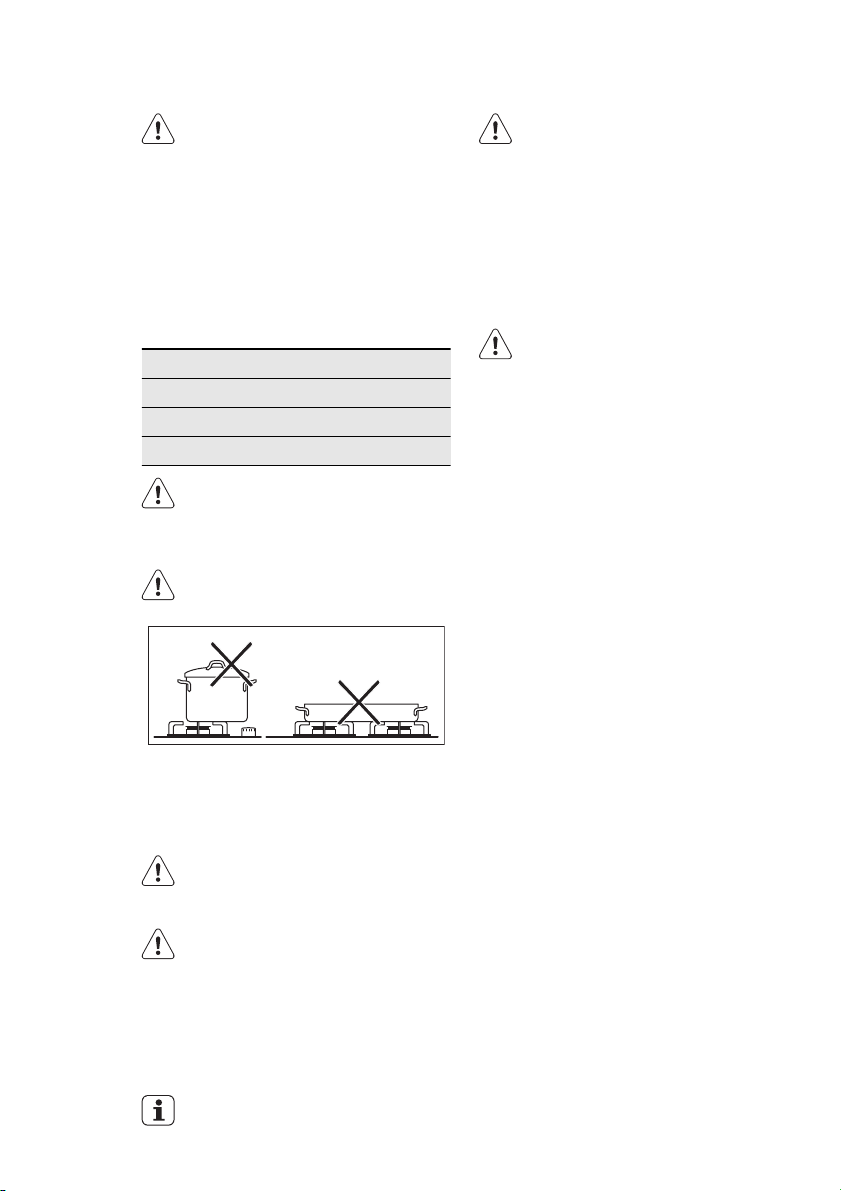

OSTRZEŻENIE! Uchwyty naczyń nie mogą wystawać poza przednią krawędź płyty kuchennej. Naczynia należy umieszczać centralnie nad palnikami, aby zapewnić ich mak‐ symalną stabilność i obniżyć zużycie gazu.

Nad palnikami nie wolno ustawiać niestabilnych ani zdeformowanych naczyń, aby uniknąć rozla‐ nia ich zawartości i potencjalnych obrażeń.

OSTRZEŻENIE! Płyny rozlane podczas gotowania mogą spowodować pęknięcie szklanej płyty.

Informacja na temat akryloamidów

Ważne! Zgodnie ze stanem najnowszej wiedzy naukowej akryloamidy powstające podczas przyrumieniania potraw (zwłaszcza zawierających skrobię) mogą stanowić zagrożenie dla zdrowia. Z tego powodu zaleca się pieczenie i smażenie potraw w jak najniższych temperaturach oraz unikanie ich nadmiernego przyrumieniania.

5. KONSERWACJA I CZYSZCZENIE

OSTRZEŻENIE! Patrz rozdział „Informacje dotyczące bezpieczeństwa”.

OSTRZEŻENIE! Przed rozpoczęciem czyszczenia urzą‐ dzenia należy je wyłączyć i zaczekać, aż ostygnie. Przed wykonaniem jakich‐ kolwiek czynności związanych z czy‐ szczeniem lub konserwacją należy od‐ łączyć urządzenie od zasilania elek‐ trycznego.

Zarysowania lub ciemne plamy na po‐ wierzchni nie mają wpływu na działanie urządzenia.

• W celu ułatwienia czyszczenia płyty grzejnej można zdjąć ruszty nad palnikami.

• Emaliowane części, pokrywki i głowice palni‐ ków należy myć ciepłą wodą z dodatkiem pły‐ nu do mycia naczyń, a następnie dokładnie osuszyć przed ponownym założeniem.

• Elementy ze stali nierdzewnej należy umyć wodą, a następnie osuszyć miękką ścierecz‐ ką.

• Ruszty nad palnikami nie nadają się do mycia w zmywarce. Należy je myć ręcznie.

• Podczas ręcznego mycia rusztów, a zwła‐ szcza ich wycierania, należy zachować os‐ trożność, ponieważ po procesie emaliowania

Page 8

www.electrolux.com

pozostają czasem ostre krawędzie. W razie potrzeby trudne do usunięcia plamy należy usunąć za pomocą pasty do czyszczenia.

• Po wyczyszczeniu należy prawidłowo zamon‐ tować ruszty nad palnikami.

• Aby palniki działały prawidłowo, należy upew‐ nić się, że ramiona rusztów są umieszczone symetrycznie nad palnikami.

• Należy zachować szczególną ostrożność pod‐ czas zakładania rusztów nad palnikami, aby nie uszkodzić powierzchni płyty grzejnej.

Po wyczyszczeniu wytrzeć urządzenie miękką szmatką.

Usuwanie zabrudzeń:

– Usuwać natychmiast: stopiony plastik, fo‐

lię oraz potrawy zawierające cukier.

– Przed przystąpieniem do czyszczenia

wyłączyć urządzenie i odczekać, aż os‐ tygnie: ślady kamienia i wody, plamy z tłuszczu, odbarwienia metaliczne. Stoso‐ wać odpowiednie środki czyszczące przeznaczone do powierzchni płyty.

Wytrzeć urządzenie wilgotną szmatką z do‐ datkiem detergentu.

Na koniec wytrzeć urządzenie do sucha czystą ściereczką.

OSTRZEŻENIE! Nie używać noży, skrobaków ani pod‐ obnych przyrządów do czyszczenia po‐ wierzchni szklanej płyty ani między kra‐ wędziami palników a obramowaniem (jeśli dotyczy).

OSTRZEŻENIE! Nie przesuwać naczyń po szklanej pły‐ cie, ponieważ może to spowodować za‐ rysowanie jej powierzchni. Nie dopusz‐ czać również do uderzenia twardych lub ostrych przedmiotów w powierzchnię lub krawędź szklanej płyty.

5.1 Czyszczenie elektrod zapłonowych

Metalowe elektrody z izolacją ceramiczną umoż‐ liwiają zapłon gazu. Elementy te należy utrzymy‐ wać w czystości, tak aby nie utrudniać zapłonu; należy również sprawdzać, czy otwory w koro‐ nach palników nie są zatkane.

5.2 Okresowa konserwacja

Należy okresowo wzywać przedstawiciela lokal‐ nego punktu serwisowego w celu sprawdzenia stanu przyłącza gazu i reduktora, jeśli występuje.

6. ROZWIĄZYWANIE PROBLEMÓW

Awaria Prawdopodobna przyczyna Środek zaradczy

Podczas zapalania gazu nie pojawia się iskra

• Pokrywa i korona palnika

• Brak zasilania elektryczne‐go• Sprawdzić, czy urządzenie

nie są prawidłowo ułożone

jest podłączone do zasila‐ nia i czy zasilanie jest włą‐ czone.

• Sprawdzić bezpiecznik. Je‐ żeli bezpiecznik zadziała więcej niż jeden raz, należy skontaktować się z wykwa‐ lifikowanym elektrykiem.

• Sprawdzić, czy pokrywa i korona palnika są prawidło‐ wo ułożone.

Page 9

Awaria Prawdopodobna przyczyna Środek zaradczy

Płomień gaśnie natychmiast po zapaleniu

Nierówny płomień w palniku gazowym

• Termopara nie została wy‐ starczająco rozgrzana

• Korona palnika jest zatka‐ na resztkami żywności

W razie pojawiania się problemów, w pierwszej kolejności należy spróbować samodzielnie zna‐ leźć rozwiązanie. Jeżeli rozwiązanie problemu we własnym zakresie nie jest możliwe, należy skontaktować się ze sprzedawcą lub lokalnym autoryzowanym serwisem.

Jeżeli urządzenie było nieprawidłowo użytkowane lub też instalacja nie była prawidłowo wykonana przez osobę wy‐ kwalifikowaną, wizyta pracownika serwi‐ su lub sprzedawcy może być płatna, na‐ wet w okresie gwarancyjnym.

Poniższe dane są niezbędne dla serwisu w celu zapewnienia szybkiej i odpowiedniej pomocy. Dane te dane można znaleźć na dołączonej tab‐ liczce znamionowej.

• Opis modelu ............

1 2 3

POLSKI 9

• Po zapaleniu płomienia przytrzymać wciśnięte po‐ krętło przez około 5 se‐ kund.

• Sprawdzić, czy dysza nie jest zablokowana i czy w koronie palnika nie nagro‐ madziły się resztki potraw.

• Numer produktu (PNC) .................

• Numer seryjny (S.N.) .................

Używać wyłącznie oryginalnych części zamien‐ nych. Są one dostępne w autoryzowanym serwi‐ sie i autoryzowanych sklepach z częściami za‐ miennymi.

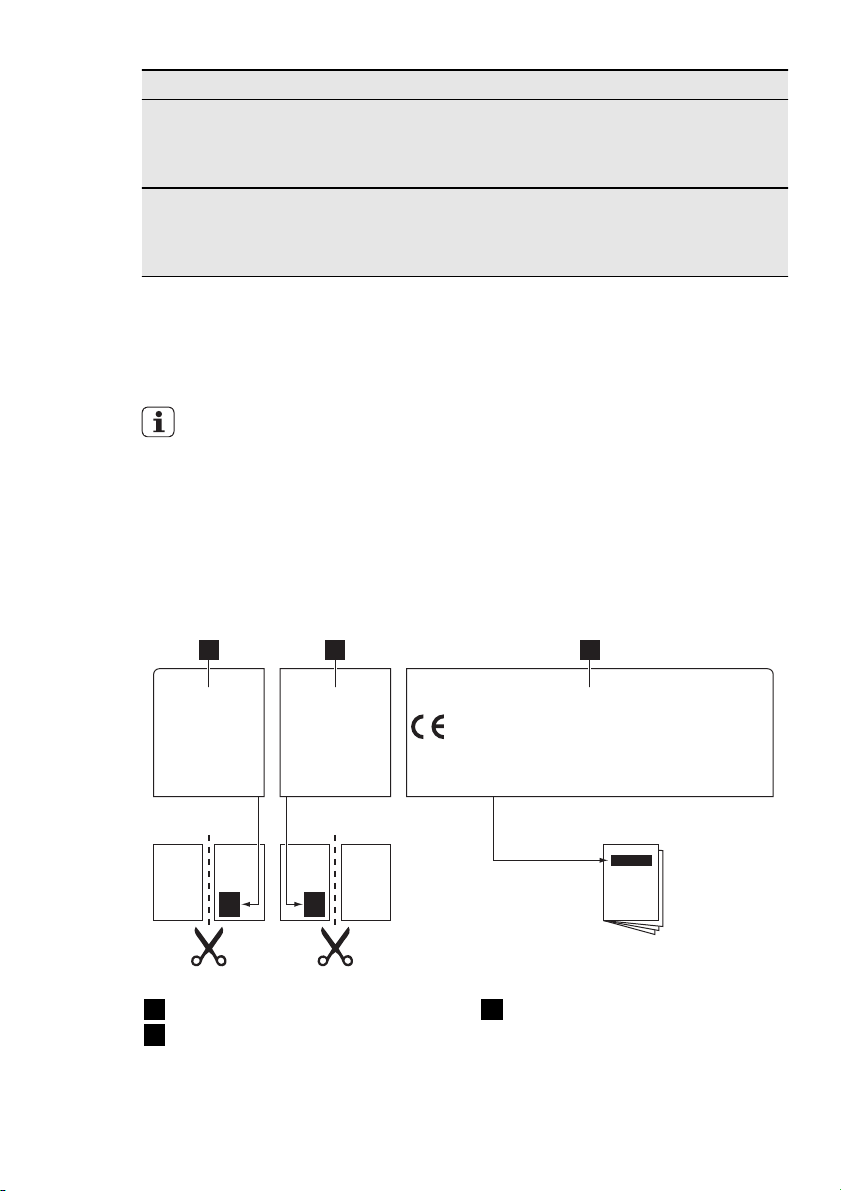

6.1 Naklejki znajdujące się w torebce z akcesoriami

Naklejki należy przykleić w następujących miejs‐ cach:

MOD.

PROD.NO.

SER.NO

DATA

Na karcie gwarancyjnej i odesłać tę część

Na karcie gwarancyjnej i zachować tę część

MOD.

PROD.NO.

SER.NO

DATA

MODELMODEL

0049

03 IT

MADE IN ITALY

MOD. PROD.NO. SER.NO.

Na instrukcji obsługi

TYPE 230V-50Hz IP20

Page 10

www.electrolux.com

7. INSTALACJA

OSTRZEŻENIE! Patrz rozdział „Informacje dotyczące bezpieczeństwa”.

OSTRZEŻENIE! Poniższe instrukcje dotyczące instalacji, podłączenia i konserwacji są przezna‐ czone dla wykwalifikowanych osób, któ‐ re muszą się do nich stosować zgodnie z obowiązującymi normami oraz przepi‐ sami lokalnymi.

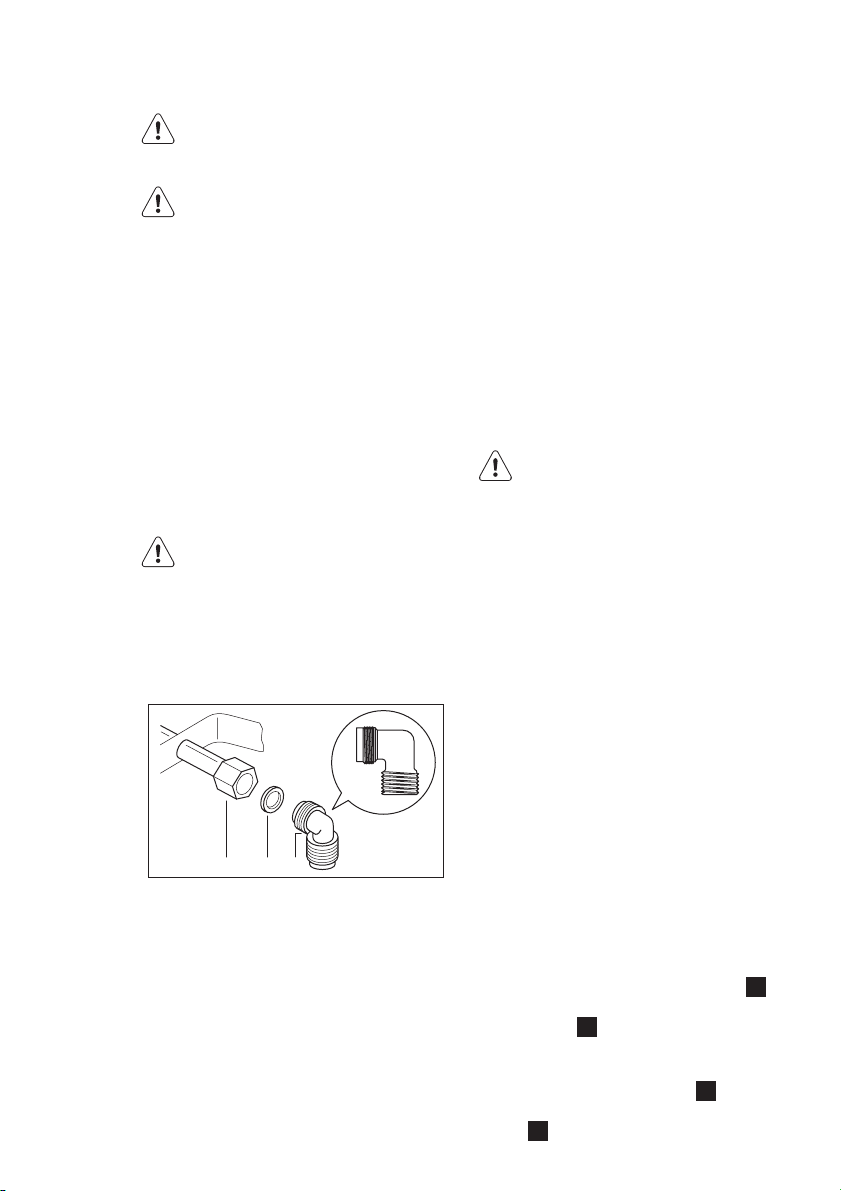

7.1 Podłączenie do instalacji gazowej

Należy zastosować połączenia sztywne lub elas‐ tyczny wąż ze stali nierdzewnej, zgodnie z obo‐ wiązującymi przepisami. W przypadku użycia elastycznych węży metalowych należy zadbać o to, aby nie wchodziły one w kontakt z częściami ruchomymi ani nie uległy zgnieceniu. Należy również zachować ostrożność, gdy płyta grzejna montowana jest wraz z piekarnikiem.

Upewnić się, że ciśnienie gazu dopro‐ wadzanego do urządzenia jest zgodne z zalecanymi wartościami. Połączenie regulowane mocuje się do złącza urzą‐ dzenia za pomocą gwintowanej nakrętki G 1/2". Skręcić części, nie stosując nad‐ miernej siły, ustawić połączenie we właściwej pozycji i wszystko dokręcić.

ABC

Końcówka rury z nakrętką

Podkładka

Kolanko Gaz płynny: użyć uchwytu węża gumowego. Za‐ wsze należy stosować uszczelkę. Następnie na‐ leży kontynuować podłączenie do instalacji gazo‐ wej. Wąż elastyczny można zastosować, jeśli:

– nie będzie nagrzewany do temperatury prze‐

kraczającej 30°C; – nie jest dłuższy niż 1500 mm; – nie ma wewnętrznych uszkodzeń utrudniają‐

cych przepływu gazu;

– nie jest narażony na ocieranie ani skręcanie; – nie styka się z ostrymi krawędziami ani naro‐

– łatwo można sprawdzić jego stan techniczny. Kontrola stanu technicznego węża elastycznego polega na sprawdzeniu, czy:

– nie jest pęknięty lub rozcięty i czy nie posiada

– materiał nie stwardniał i nadal wykazuje nor‐

– obejmy mocujące nie są zardzewiałe; – nie upłynął termin jego trwałości eksploatacyj‐

Po stwierdzeniu jednej lub kilku wad nie należy naprawiać węża, lecz go wymienić.

7.2 Wymiana dysz

Jeśli ciśnienie dostarczanego gazu jest zmienne lub inne niż wymagane ciśnienie, należy zainsta‐ lować odpowiedni reduktor ciśnienia na rurze do‐ prowadzającej gaz.

7.3 Przestawienie na gaz G2.350

•

żnikami;

śladów przypalenia na obu końcach oraz na całej długości;

malną elastyczność;

nej.

Po zakończeniu instalacji należy upew‐ nić się, że uszczelnienie wszystkich złą‐ czy węża jest prawidłowe. Stosować roztwór mydlany, a nie płomień!

Zdjąć ruszty nad palnikami. Zdjąć pokrywki i głowice palników. Za pomocą klucza nasadowego 7 odkręcić

dysze i wymienić ja na dysze przeznaczone dla dostępnego rodzaju gazu (patrz: tabela w rozdziale „Dane techniczne”).

Zmontować części, wykonując tę samą pro‐ cedurę w odwrotnej kolejności.

Wymienić tabliczkę znamionową (znajdują‐ cą się obok króćca przyłączeniowego gazu) na odpowiednią dla nowego rodzaju gazu. Tabliczka znajduje się w torebce dołączonej do urządzenia.

Palnik mały i średni: po montażu dysz ( następnym rysunku) nakręcić koszyczki (śred‐

nica 10 mm, czone do opakowania (regulatory powietrza pierwotnego);

Palnik duży: po montażu dysz ( nym rysunku) nakręcić koszyczki (średnica 16

mm,

na następnym rysunku), dołą‐

na następnym rysunku), dołączone

na następ‐

Page 11

do opakowania (regulatory powietrza pierwot‐

nego);

W obu przypadkach zabezpieczyć ko‐ szyczki przy użyciu specjalnego kołpa‐

i wkrętaka.

Przed założeniem palników należy ko‐ niecznie sprawdzić, czy została usunię‐ ta specjalna nasadka.

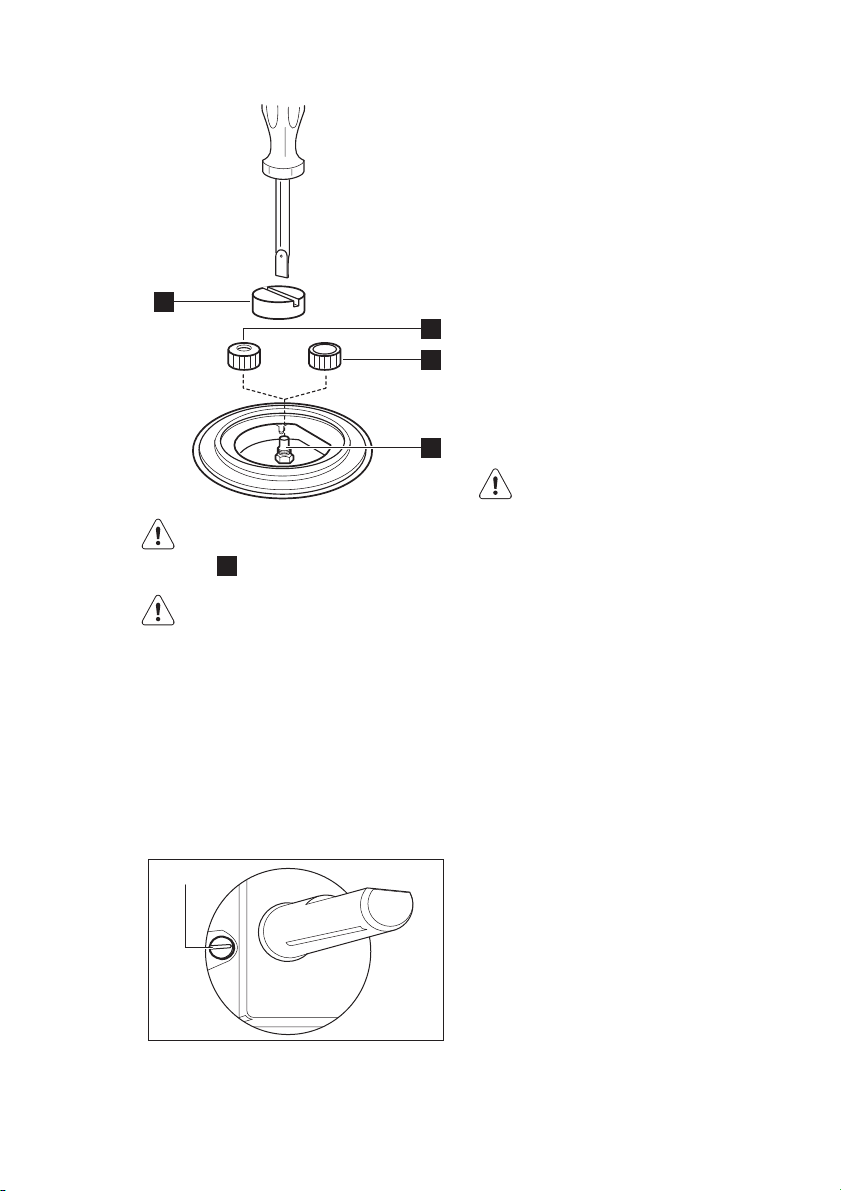

7.4 Regulacja minimalnego płomienia

Ustawianie minimalnego płomienia palników:

Zapalić palnik.

Obrócić pokrętło do położenia płomienia mi‐ nimalnego.

Zdjąć pokrętło.

Wyregulować śrubę regulacyjną obejścia za pomocą małego płaskiego wkrętaka.

Śruba regulacyjna obejścia

• W przypadku zmiany z gazu ziemnego G20

20 mbar na gaz płynny G30/G31 37 mbar, na‐

leży całkowicie dokręcić śrubę regulacyjną

obejścia.

POLSKI 11

• W przypadku zmiany z gazu płynnego G30/ G31 37 mbar na gaz ziemny G20 20 mbar, należy odkręcić śrubę regulacyjną obejścia o około 1/2 obrotu.

• W przypadku zmiany z gazu ziemnego G20 20 mbar na gaz ziemny G2.350 13 mbar, na‐ leży odkręcić śrubę regulacyjną obejścia o około 1/4 obrotu.

• W przypadku zmiany z gazu płynnego G30/ G31 37 mbar na gaz ziemny G2.350 13 mbar, należy odkręcić śrubę regulacyjną obejścia o około 3/4 obrotu.

• W przypadku zmiany z gazu ziemnego G2.350 13 mbar na gaz ziemny G20 20 mbar, należy dokręcić śrubę obejścia o około 1/4 ob‐ rotu.

• W przypadku zmiany z gazu ziemnego G2.350 13 mbar na gaz płynny G30/G31 37 mbar, należy całkowicie dokręcić śrubę regu‐ lacyjną obejścia.

OSTRZEŻENIE! Należy uważać, aby płomień nie zgasł podczas szybkiego obracania pokrętła z położenia płomienia maksymalnego do minimalnego.

7.5 Podłączenie do sieci elektrycznej

• Uziemić urządzenie zgodnie z zaleceniami do‐ tyczącymi bezpieczeństwa.

• Należy upewnić się, że napięcie znamionowe i moc podane na tabliczce znamionowej są zgodne z napięciem i obciążalnością lokalnej instalacji zasilającej.

• Urządzenie jest dostarczane z przewodem za‐ silającym. Musi on zostać wyposażony we wtyczkę, odpowiednią do obciążenia wskaza‐ nego na tabliczce znamionowej. Wtyczkę na‐ leży podłączyć do odpowiedniego gniazdka.

• Wszelkie elementy elektryczne muszą być in‐ stalowane lub wymieniane przez przedstawi‐ ciela autoryzowanego serwisu lub odpowied‐ nio wykwalifikowanego serwisanta.

• Należy zawsze używać prawidłowo zamonto‐ wanych gniazd elektrycznych z uziemieniem.

• Należy zadbać o to, aby po zakończeniu in‐ stalacji urządzenia wtyczka przewodu zasila‐ jącego była łatwo dostępna.

• Przy odłączaniu urządzenia nie ciągnąć za przewód zasilający. Zawsze ciągnąć za wtycz‐ kę.

• Urządzenia nie można podłączać za pomocą przedłużacza, adaptera lub rozgałęziacza (ry‐ zyko pożaru). Należy sprawdzić, czy uziemie‐

Page 12

www.electrolux.com

nie jest zgodne z obowiązującymi normami i przepisami.

• Przewód zasilający musi być prowadzony w taki sposób, aby w żadnym miejscu nie doty‐ kał gorących elementów.

• Urządzenie powinno być podłączone poprzez odpowiedni element zabezpieczający, który umożliwia odłączenie wszystkich żył przewo‐ du zasilającego z rozwarciem styków wyno‐ szącym co najmniej 3 mm, taki jak automa‐ tyczny wyłącznik przeciążeniowy, wyłącznik różnicowoprądowy lub bezpiecznik.

• Żadna z części przewodu zasilającego nie może być narażona na temperaturę powyżej 90°C. Niebieski przewód zerowy należy podłą‐ czyć do zacisku oznaczonego literą „N”. Brą‐ zowy (lub czarny) przewód fazowy (zamonto‐ wany w zacisku oznaczonym literą „L”) musi być zawsze podłączony do złącza fazowego.

7.6 Wymiana przewodu zasilającego

W razie wymiany należy użyć przewodu połącze‐ niowego typu H05V2V2-F T90 lub odpowiednika. Należy sprawdzić, czy pole przekroju przewodu jest zgodne z napięciem i temperaturą roboczą urządzenia. Żółto-zielony przewód ochronny mu‐ si być o około 2 cm dłuższy od brązowego (lub czarnego) przewodu fazowego.

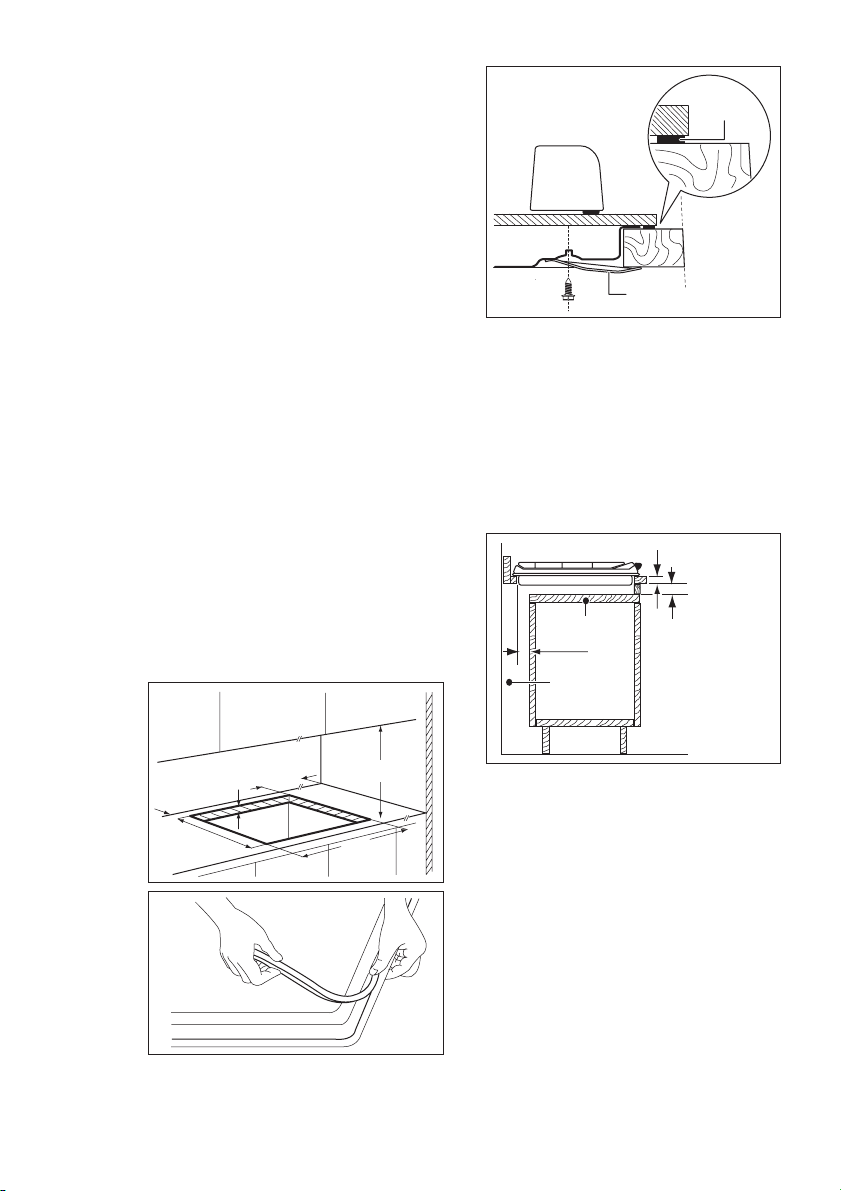

7.7 Zabudowa

dołączona uszczelka

dołączone wsporniki

7.8 Możliwości zabudowy

Szafka kuchenna z drzwiami

Przegroda zamontowana pod płytą grzejną musi dać się łatwo wyjąć i umożliwić swobodny dostęp w razie wymaganej interwencji.

30 mm

60 mm

min 20 mm (max 150 mm)

min. 55 mm

470 mm

min. 450 mm

30 mm

min. 650 mm

550 mm

Wyjmowana przegroda

Przestrzeń dla podłączeń

Page 13

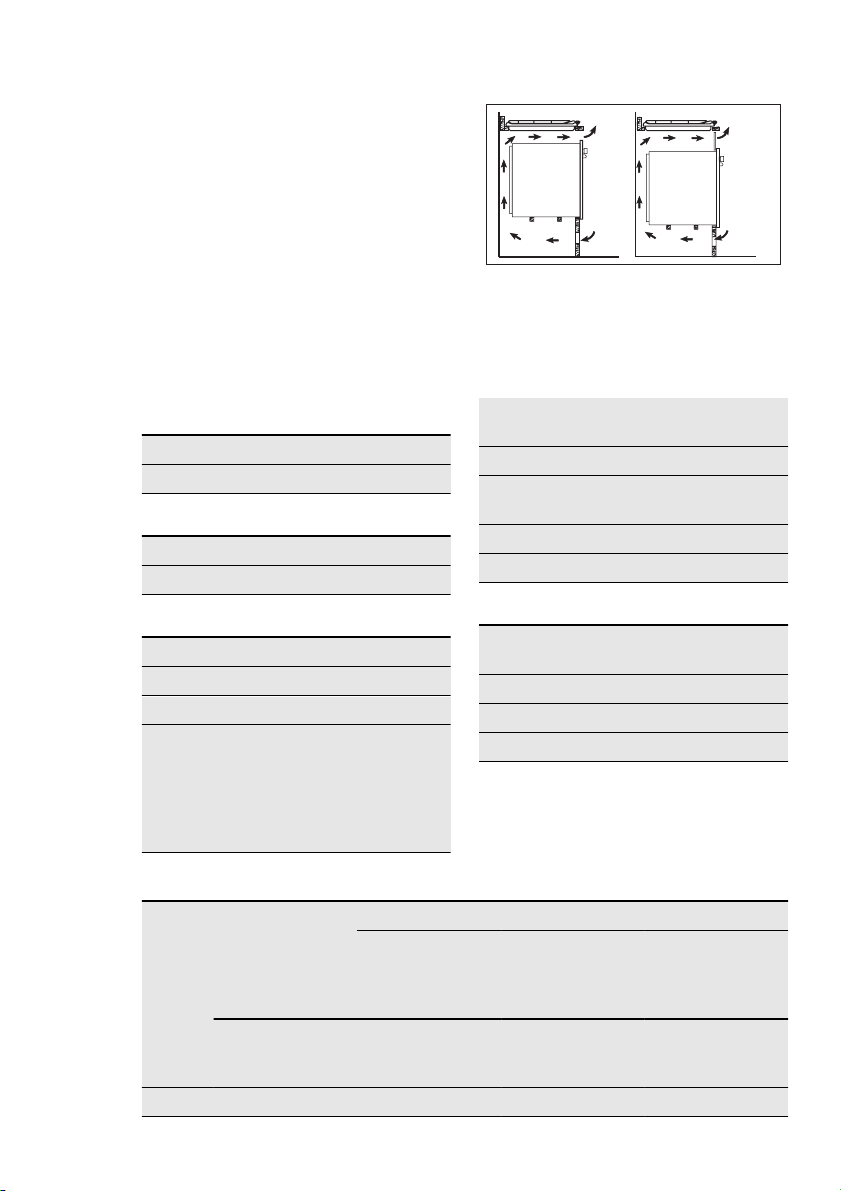

Szafka kuchenna z piekarnikiem

Wymiary wycięcia w blacie kuchennym muszą być zgodne z podanymi wymiarami, a szafka ku‐ chenna musi mieć otwory wentylacyjne zapew‐ niające ciągły dostęp powietrza. Podłączenia elektryczne płyty kuchennej i piekarnika należy wykonać osobno ze względów bezpieczeństwa

POLSKI 13

oraz w celu umożliwienia łatwego wyjęcia piekar‐ nika z szafki.

50 cm2

120 cm2

8. DANE TECHNICZNE

Wymiary płyty kuchennej

Szerokość: 580 mm Długość: 510 mm

Wymiany wycięcia w blacie kuchennym

Szerokość: 550 mm Długość: 470 mm

Zasilanie

Palnik duży: 2,9 kW Palnik średni: 1,9 kW Palnik mały: 1,0 kW CAŁKOWITY PO‐

BÓR MOCY

G20 (2E) 20 mbar =

7,7 kW

G30/G31 (3B/P) 37

mbar = 545 g/h

G2.350 (2ELs) 13

mbar = 7,7 kW

360 cm2

Zasilanie elektrycz‐

180 cm2

230 V ~ 50 Hz

ne: Kategoria: II2ELs3B/P Podłączenie do in‐

G 1/2"

stalacji gazowej : Zasilanie gazowe: G20 (2E) 20 mbar Klasa urządzenia: 3

Średnice by-passów

Palnik Średnica by-passu w

1/100 mm

Mały 26

Średni 30

Duży 40

Palniki gazowe

MOC NOMINALNA

PALNIK

MOC

NOMI‐

NALNA

kW kW

MOC MINI‐

MALNA

GAZ ZIEMNY

G20 (2E) 20 mbar

dysza 1/100

m³/

godz.

GAZ ZIEMNY

G2.350 (2ELs) 13

mbar

dysza 1/100

m³/

godz.

Gaz płynny (LPG)

(Butan/propan)

G30/G31 (3B/P)

37/37 mbar

dysza 1/100

g/godz.

Mały 1.0 0.33 70 0.095 105 0.132 46 73

Page 14

www.electrolux.com

PALNIK

MOC

NOMI‐

NALNA

MOC MINI‐

MALNA

kW kW

Średni 1.9 0.45 96 0.181 150 0.251 066 138

2.9 (gaz

Duży

ziemny)

2.7 (gaz

0.75 119 0.276 181 0.384 77 196

płynny)

9. OCHRONA ŚRODOWISKA

GAZ ZIEMNY

G20 (2E) 20 mbar

dysza 1/100

m³/

godz.

MOC NOMINALNA

GAZ ZIEMNY

G2.350 (2ELs) 13

mbar

dysza 1/100

m³/

godz.

Gaz płynny (LPG)

(Butan/propan)

G30/G31 (3B/P)

37/37 mbar

dysza 1/100

g/godz.

Materiały oznaczone symbolem poddać utylizacji. Opakowanie urządzenia

włożyć do odpowiedniego pojemnika w celu przeprowadzenia recyklingu. Należy zadbać o ponowne przetwarzanie odpadów urządzeń elektrycznych i elektronicznych, aby chronić środowisko

należy

naturalne oraz ludzkie zdrowie. Nie wolno wyrzucać urządzeń oznaczonych symbolem

razem z odpadami domowymi. Należy zwrócić produkt do miejscowego punktu ponownego przetwarzania lub skontaktować się z odpowiednimi władzami miejskimi.

Page 15

POLSKI 15

Page 16

www.electrolux.com/shop

397267601-A-142012
