Page 1
EGG7253
EGG7353
................................................ .............................................
DE KOCHFELD BENUTZERINFORMATION
Page 2
www.electrolux.com
2
INHALT
1. SICHERHEITSINFORMATIONEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
2. SICHERHEITSHINWEISE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
3. GERÄTEBESCHREIBUNG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
4. TÄGLICHER GEBRAUCH . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
5. PRAKTISCHE TIPPS UND HINWEISE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
6. REINIGUNG UND PFLEGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
7. FEHLERSUCHE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
8.
MONTAGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
9. TECHNISCHE DATEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
WIR DENKEN AN SIE
Vielen Dank, dass Sie sich für ein Electrolux Gerät entschieden haben. Sie haben ein Produkt
gewählt, hinter dem eine jahrzehntelange professionelle Erfahrung und Innovation steht. Bei der
Entwicklung dieses großartigen und eleganten Geräts haben wir an Sie gedacht. So haben Sie
bei jedem Gebrauch die Gewissheit, dass Sie stets großartige Ergebnisse erzielen werden.
Willkommen bei Electrolux.
Besuchen Sie uns auf unserer Website, um:
Anwendungshinweise, Prospekte, Fehlerbehebungs- und Service-Informationen zu
erhalten:
www.electrolux.com
Ihr erworbenes Produkt zu registrieren, um den besten Service dafür zu gewährleisten:
www.electrolux.com/productregistration
Zubehör, Verbrauchsmaterial und Original-Ersatzteile für Ihr Gerät zu erwerben:
www.electrolux.com/shop
KUNDENDIENST UND -BETREUUNG
Bitte verwenden Sie ausschließlich Original-Ersatzteile für Ihre Produkte.
Halten Sie folgende Angaben bereit, wenn Sie sich an den Kundendienst wenden
(diese Informationen finden Sie auf dem Typenschild): Modell, Produktnummer (PNC),
Seriennummer.
Warnungs-/ Sicherheitshinweise.
Allgemeine Hinweise und Ratschläge
Hinweise zum Umweltschutz
Änderungen vorbehalten.
Page 3
1. SICHERHEITSINFORMATIONEN
Lesen Sie vor der Montage und Verwendung des Geräts
sorgfältig die mitgelieferte Anleitung. Der Hersteller haftet
nicht für Verletzungen oder Schäden, die durch eine fehlerhafte Montage entstehen. Bewahren Sie die Anleitung
zum Nachschlagen auf.
1.1 Sicherheit von Kindern und schutzbedürftigen
Personen
WARNUNG!
Es besteht Erstickungsgefahr, das Risiko von Verletzungen oder permanenten Behinderungen.
• Dieses Gerät kann dann von Kindern ab 8 Jahren, von
Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten sowie von Personen
ohne bisherige Erfahrung im Umgang mit solchen Geräten bedient werden, wenn sie dabei von einer Person, die für ihre Sicherheit verantwortlich ist, beaufsichtigt werden.
• Kinder dürfen nicht mit dem Gerät spielen.
• Halten Sie das Verpackungsmaterial von Kindern fern.
• Halten Sie Kinder und Haustiere vom Gerät fern, wenn
es in Betrieb oder in der Abkühlphase ist. Berührbare
Teile sind heiss.
• Falls Ihr Gerät mit einer Kindersicherung ausgestattet
ist, empfehlen wir, diese einzuschalten.
• Reinigung und Wartung des Geräts darf nicht von Kindern ohne Aufsicht erfolgen.
DEUTSCH 3
1.2 Allgemeine Sicherheit
• Das Gerät und die zugänglichen Geräteteile werden
während des Betriebs heiß. Berühren Sie nicht die
Heizelemente.
• Schalten Sie das Gerät nicht über eine externe Zeitschaltuhr oder eine separate Fernsteuerung ein.
Page 4
www.electrolux.com
4
• Kochen mit Fett oder Öl auf einem unbeaufsichtigten
• Versuchen Sie nicht einen Brand mit Wasser zu lö-
• Legen Sie keine Gegenstände auf dem Kochfeld ab.
• Benutzen Sie zum Reinigen des Gerätes keinen
• Legen Sie keine Metallgegenstände wie Messer, Ga-
Kochfeld ist gefährlich und kann zu einem Brand führen.
schen, sondern schalten Sie das Gerät aus und bedecken Sie die Flamme mit einem Deckel oder einer Feuerlöschdecke.
Dampfreiniger.
beln, Löffel oder Topfdeckel auf die Oberfläche des
Kochfelds, da diese heiß werden können.
2.
SICHERHEITSHINWEISE
Dieses Gerät ist für folgende Märkte
geeignet: IT
2.1 Montage
WARNUNG!
Nur eine qualifizierte Fachkraft darf
den Elektroanschluss des Geräts
vornehmen.
• Entfernen Sie das Verpackungsmaterial.
• Stellen Sie ein beschädigtes Gerät nicht
auf und benutzen Sie es nicht.
• Halten Sie sich an die mitgelieferte
Montageanleitung.
• Die Mindestabstände zu anderen Gerä-
ten und Küchenmöbeln sind einzuhalten.
• Seien Sie beim Umsetzen des Geräts
vorsichtig, denn es ist schwer. Tragen
Sie stets Sicherheitshandschuhe.
• Dichten Sie die Ausschnittskanten mit
einem Dichtungsmittel ab, um ein Aufquellen durch Feuchtigkeit zu verhindern.
• Schützen Sie die Geräteunterseite vor
Dampf und Feuchtigkeit.
• Installieren Sie das Gerät nicht direkt
neben einer Tür oder unter einem Fens-
ter. So kann heißes Kochgeschirr nicht
herunterfallen, wenn die Tür oder das
Fenster geöffnet wird.
• Wird das Gerät über Schubladen eingebaut, achten Sie darauf, dass zwischen
dem Geräteboden und der oberen
Schublade ein ausreichender Abstand
für die Luftzirkulation vorhanden ist.
• Der Boden des Geräts kann heiß werden. Wir empfehlen eine feuerfeste
Trennplatte unter dem Gerät anzubringen, damit der Boden nicht zugänglich
ist.
Elektrischer Anschluss
WARNUNG!
Brand- und Stromschlaggefahr.
• Die elektrischen Anschlüsse müssen
von einem qualifizierten Elektriker ausgeführt werden.
• Das Gerät muss geerdet sein.
• Vor der Durchführung jeglicher Arbeiten
muss das Gerät von der elektrischen
Stromversorgung getrennt werden.
• Stellen Sie sicher, dass Sie das richtige
Kabel für den elektrischen Netzanschluss verwenden.
Page 5
• Achten Sie darauf, dass das Netzkabel
nicht lose hängt oder sich verheddert.
• Stellen Sie beim elektrischen Anschluss
des Gerätes sicher, dass das Netzkabel
oder ggf. der Netzstecker nicht mit dem
heißen Gerät oder heißem Kochgeschirr
in Berührung kommt.
• Achten Sie darauf, dass das Gerät ordnungsgemäß montiert wird. Wenn freiliegende oder ungeeignete Netzkabel
oder Netzstecker verwendet werden,
kann der Anschluss überhitzen.
• Sorgen Sie dafür, dass ein Berührungsschutz installiert wird.
• Kabel zugentlasten.
• Achten Sie darauf, Netzstecker und
Netzkabel nicht zu beschädigen. Wenden Sie sich zum Austausch des beschädigten Netzkabels an den Kundendienst oder einen Elektriker.
• Die elektrische Installation muss eine
Trenneinrichtung aufweisen, mit der Sie
das Gerät allpolig von der Stromversorgung trennen können. Die Trenneinrichtung muss mit einer Kontaktöffnungsbreite von mindestens 3 mm ausgeführt
sein.
• Verwenden Sie nur geeignete Trennvorrichtungen: Überlastschalter, Sicherungen (Schraubsicherungen müssen aus
dem Halter entfernt werden können),
Fehlerstromschutzschalter und Schütze.

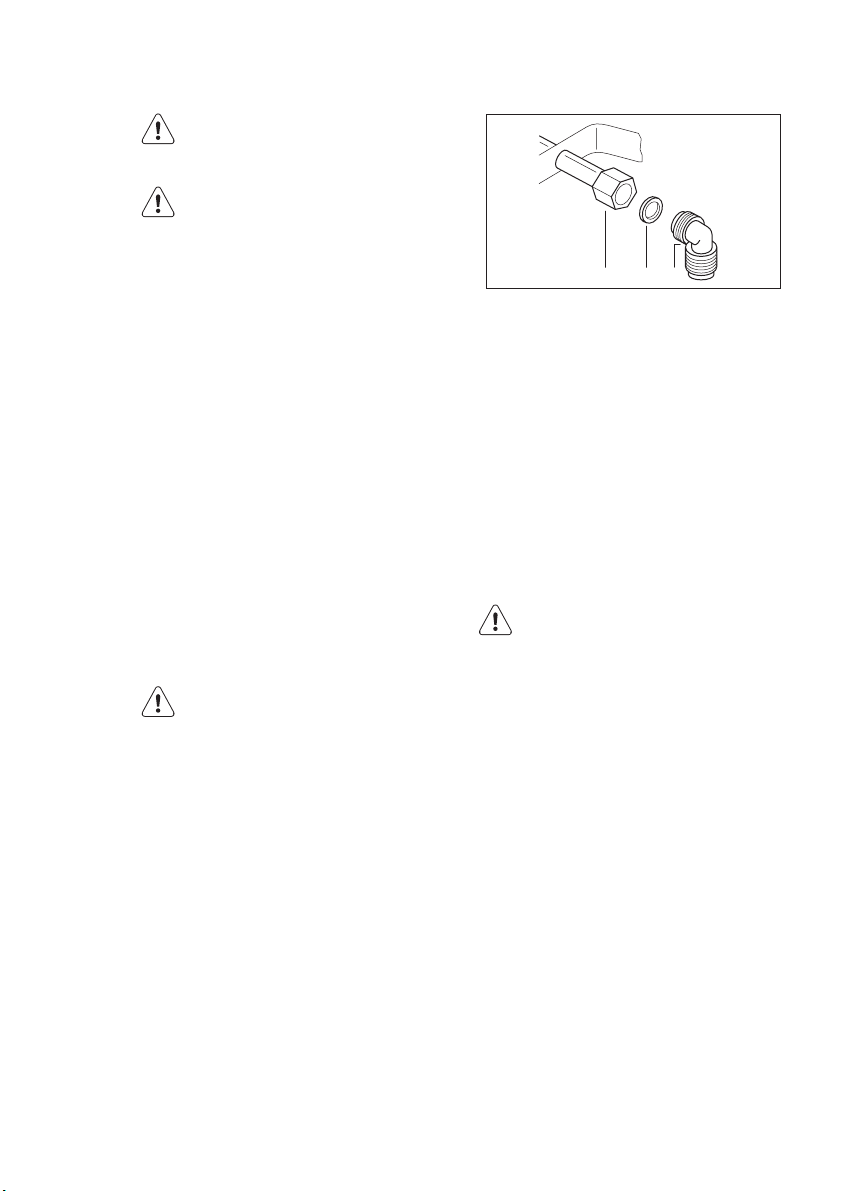

Gas-Anschluss
• Die Gasanschlüsse müssen von einer
Fachkraft ausgeführt werden.
• Stellen Sie sicher, dass die Luft um das
Gerät zirkulieren kann.
• Informationen über die Gasversorgung
finden Sie auf dem Typenschild.
• Das Gerät darf nicht an eine Absaugablage für Verbrennungsprodukte angeschlossen werden. Das Gerät muss gemäß der aktuell geltenden Montagebestimmungen angeschlossen werden.
Halten Sie die Bestimmungen hinsichtlich der Belüftung ein.
2.2 Gebrauch
WARNUNG!
Es besteht Verletzungs-, Verbrennungs- und Stromschlaggefahr.
DEUTSCH 5
• Das Gerät ist für die Verwendung im
Haushalt vorgesehen.
• Nehmen Sie keine technischen Änderungen am Gerät vor.
• Lassen Sie das Gerät bei Betrieb nicht
unbeaufsichtigt.
• Bedienen Sie das Gerät nicht mit feuchten oder nassen Händen oder wenn es
mit Wasser in Kontakt gekommen ist.
• Legen Sie kein Besteck und keine Topfdeckel auf die Kochzonen. Sie werden
heiß.
• Schalten Sie die Kochzonen nach jedem Gebrauch aus.
WARNUNG!
Es besteht Explosions- und
Brandgefahr.
• Erhitzte Öle und Fette können brennbare Dämpfe freisetzen. Halten Sie Flammen und erhitzte Gegenstände beim
Kochen mit Fetten und Ölen von diesen
fern.
• Die von sehr heißem Öl freigesetzten
Dämpfe können eine Selbstzündung
verursachen.
• Bereits verwendetes Öl kann Lebensmittelreste enthalten und schon bei
niedrigeren Temperaturen eher einen
Brand verursachen als frisches Öl.
• Platzieren Sie keine entflammbaren
Produkte oder Gegenstände, die mit
entflammbaren Produkten benetzt sind,
im Gerät, auf dem Gerät oder in der
Nähe des Geräts.
WARNUNG!
Das Gerät könnte beschädigt werden.
• Stellen Sie kein heißes Kochgeschirr auf
das Bedienfeld.
• Lassen Sie das Kochgeschirr nicht leerkochen.
• Schalten Sie die Kochzonen niemals
ein, wenn sich kein Kochgeschirr darauf
befindet, oder wenn das Kochgeschirr
leer ist.
• Lassen Sie keine Gegenstände oder
Kochgeschirr auf das Gerät fallen. Die
Oberfläche könnte beschädigt werden.
• Legen Sie keine Alufolie auf das Gerät.
• Lassen Sie keine säurehaltigen Flüssigkeiten wie Essig, Zitronensaft oder kal-
Page 6
www.electrolux.com
6
• Sorgen Sie für eine ausreichende Belüf-
• Stellen Sie sicher, dass die Lüftungs-

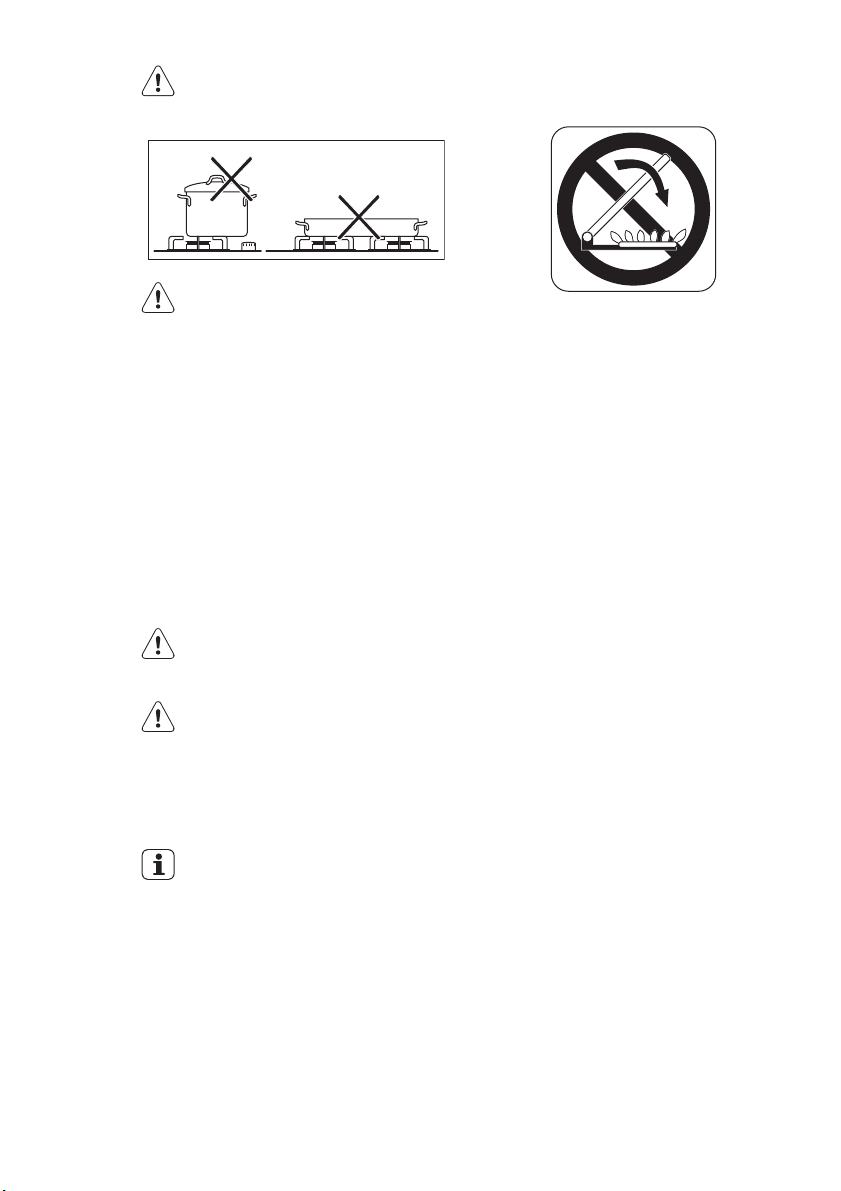

• Verwenden Sie nur standfestes Koch-
• Vergewissern Sie sich, dass die Flam-

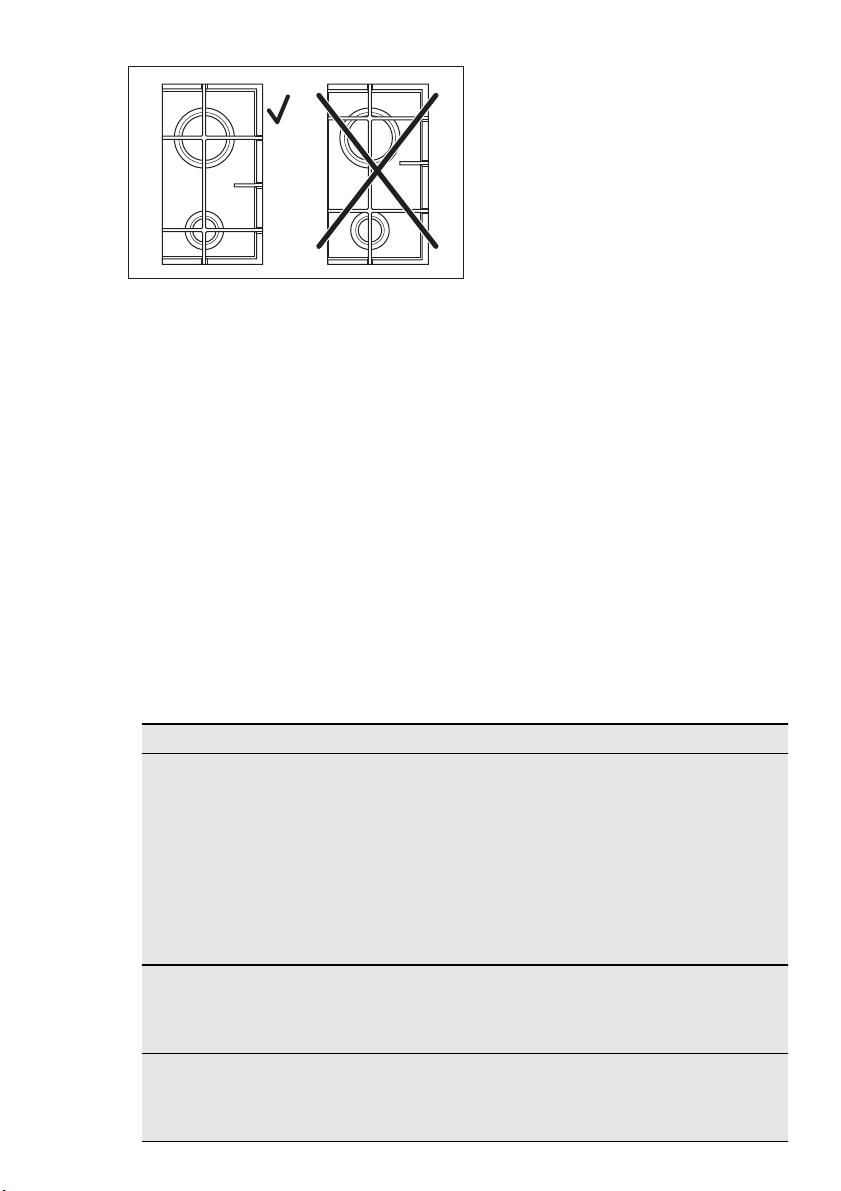

• Stellen Sie das Kochgeschirr mittig auf
• Verwenden Sie ausschließlich das mit
• Setzen Sie keinen Wärmeverteiler auf
2.3 Reinigung und Pflege
klösende Reinigungsmittel mit dem
Kochfeld in Berührung kommen. Diese
könnten matte Flecken verursachen.
tung in dem Raum, in dem das Gerät
aufgestellt ist.
schlitze frei sind.
geschirr mit der richtigen Form und einem Durchmesser, der größer als der
der Brenner ist. Die Glasplatte (falls vorhanden) kann überhitzen und zerspringen.
me nicht erlischt, wenn Sie den Einstellknopf schnell von der höchsten zur
niedrigsten Stufe drehen.
die Heizkreise. Es darf nicht über die
Ränder der Kochfläche herausragen.
dem Gerät gelieferte Zubehör.
den Brenner.
WARNUNG!
Das Gerät könnte beschädigt werden.
• Reinigen Sie das Gerät regelmäßig, um
eine Abnutzung des Oberflächenmaterials zu verhindern.
• Reinigen Sie das Gerät nicht mit einem
Wasser- oder Dampfstrahl.
• Reinigen Sie die Brenner nicht im Geschirrspüler.
• Reinigen Sie das Gerät mit einem weichen, feuchten Tuch. Verwenden Sie
ausschließlich Neutralreiniger. Benutzen
Sie keine Scheuermittel, scheuernde
Reinigungsschwämmchen, Lösungsmittel oder Metallgegenstände.
2.4 Entsorgung
WARNUNG!
Verletzungs- und Erstickungsgefahr.
• Für Informationen zur korrekten Entsorgung des Gerätes wenden Sie sich an
Ihre kommunale Behörde.
• Trennen Sie das Gerät von der Stromversorgung.
• Schneiden Sie das Netzkabel ab, und
entsorgen Sie es.
• Drücken Sie die äußeren Gasrohre
flach.
3. GERÄTEBESCHREIBUNG
3.1 Kochfeldanordnung
21
3
4
Dreikronen-Brenner
2
Starkbrenner
3
Hilfsbrenner
4
Kochzonen-Schalter
5
Normalbrenner
1
5
Page 7
DEUTSCH 7
3.2 Kochstellen-Schalter
Symbol Beschreibung
keine Gaszufuhr /
Gerät ausgeschaltet
Zündstellung /
maximale Gaszufuhr
4. TÄGLICHER GEBRAUCH
WARNUNG!
Siehe Kapitel „Sicherheitshinweise“.

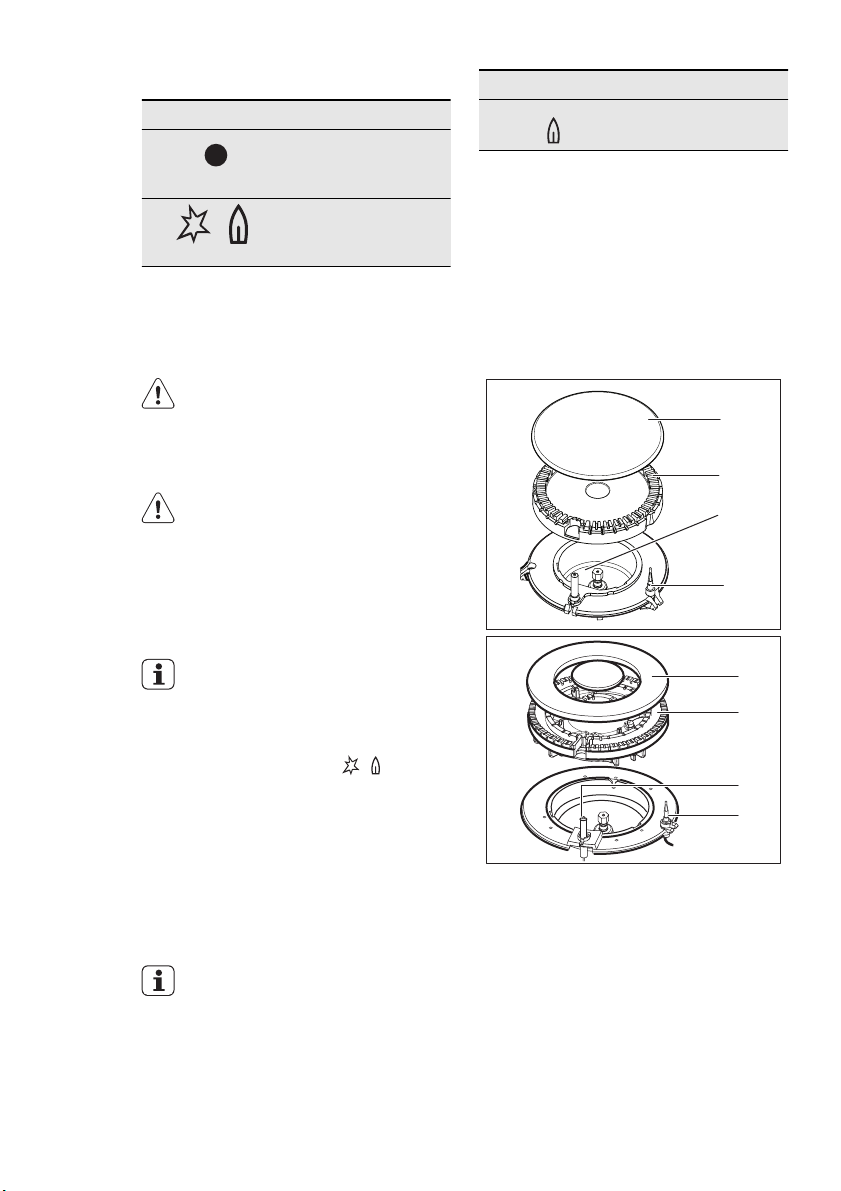

4.1 Zünden des Brenners
WARNUNG!
Seien Sie bei der Verwendung von
offenem Feuer in der Küche besonders vorsichtig. Der Hersteller
übernimmt bei Missachtung der
Sicherheitsbestimmungen beim
Umgang mit offenem Feuer keinerlei Haftung.
Symbol Beschreibung
minimale Gaszufuhr
A
B
C
D
Brenner stets vor dem Aufsetzen
von Kochgeschirr entzünden.
So zünden Sie den Brenner:
1.
Drehen Sie den Schalter nach rechts
auf die höchste Stufe (
drücken Sie ihn ein.
2.
Halten Sie den Kochstellen-Schalter
zur Erwärmung des Thermoelements
ca. 5 Sekunden lang gedrückt. Andernfalls wird die Gaszufuhr unterbrochen.
3.
Stellen Sie gewünschte Kochstufe
ein, sobald die Flamme regelmäßig
brennt.
Überprüfen Sie, ob der Brennerkranz und der zugehörige Brennerdeckel korrekt sitzen, falls sich
der Brenner nach einigen Versuchen nicht zünden lässt.
) und
A)
Brennerdeckel
B)
Brennerkrone
C)
Zündkerze
D)
Thermoelement
A
B
C
D
Page 8
www.electrolux.com
8
WARNUNG!
Der Knopf darf höchstens für 15
Sekunden gedrückt werden.
Sollte der Brenner nach 15 Sekunden nicht zünden, lassen Sie
den Knopf los und drehen ihn in
die Ausschaltposition. Warten Sie
dann mindestens eine Minute
lang, bevor Sie den Brenner erneut zünden.
Wenn kein Strom zur Verfügung
steht, können Sie den Brenner
auch ohne Strom zünden. Bringen
Sie eine Flamme in die Nähe des
Brenners, drücken Sie den entsprechenden Schalter ein und
drehen Sie ihn entgegen dem
Uhrzeigersinn auf die höchste Stufe.
Falls der Brenner unbeabsichtigt
erlischt, drehen Sie den Schalter
in die Ausschaltposition, warten
Sie mindestens 1 Minute und versuchen Sie, den Brenner dann erneut zu zünden.
Nach dem Einschalten der Stromversorgung, nach der Installation
oder nach einem Stromausfall
kann sich die Funkenzündung automatisch einschalten. Das ist
normal.
4.2 Ausschalten des Brenners
Drehen Sie zum Ausschalten des Brenners den Schalter auf die Position mit
dem Symbol
WARNUNG!
Bevor Sie das Kochgeschirr vom
Brenner herunternehmen, drehen
Sie die Flamme herunter, oder
drehen Sie sie ganz ab.
.
5. PRAKTISCHE TIPPS UND HINWEISE
WARNUNG!
Siehe Kapitel „Sicherheitshinweise“.
5.1 Energie sparendes Kochen
• Decken Sie Kochgeschirr möglichst mit
einem Deckel ab.
• Drehen Sie, sobald die Kochflüssigkeit
zu kochen beginnt, die Flamme so weit
zurück, dass die Siedetemperatur aufrecht erhalten wird.
WARNUNG!
Verwenden Sie nur Kochgeschirr
mit einem Durchmesser, der der
Größe der Brenner entspricht.
Brenner Durchmesser
des Kochge-
schirrs
Dreikro-
180 - 260 mm
nen-
Brenner
Stark-
180 - 260 mm
brenner
Vorderer
120 - 180 mm
Normalbrenner
Hinterer
120 - 220 mm
Normalbrenner
Hilfs-
80 - 180 mm
brenner
Page 9
WARNUNG!
Kochen Sie nicht mit einem Kochgeschirrteil auf zwei Brennern
gleichzeitig.
WARNUNG!
Achten Sie darauf, dass die Topfgriffe nicht über den vorderen
Rand des Kochfelds hinausragen,
und stellen Sie zur Reduzierung
des Gasverbrauchs und im Interesse einer größeren Stabilität die
Töpfe mittig auf die Kochzonen.
Stellen Sie keine verformten Töpfe oder
solche, die nicht standfest sind, auf die
Kochzonen, um ein Verschütten und Verletzungen zu vermeiden.
6. REINIGUNG UND PFLEGE
DEUTSCH 9
5.2 Deckel (separater Bausatz
für vorbereitete Kochfelder)
• Der Deckel schützt das Gerät vor
Staub, wenn er geschlossen ist, und
fängt Fettspritzer auf, wenn er geöffnet
ist. Benutzen Sie ihn für keinen anderen
Zweck.
• Halten Sie den Deckel stets sauber.
• Vergewissern Sie sich, dass das Gerät
abgekühlt ist, bevor der Deckel geschlossen wird.
• Glasdeckel können zerbrechen, wenn
sie erhitzt werden.
WARNUNG!
Siehe Kapitel „Sicherheitshinweise“.
WARNUNG!
Schalten Sie das Gerät vor dem
Reinigen aus und lassen Sie es
abkühlen. Trennen Sie das Gerät
von der Stromversorgung, bevor
Sie Reinigungs- und Wartungsarbeiten durchführen.
Kratzer oder dunkle Flecken auf
der Oberfläche beeinträchtigen die
Funktionsfähigkeit des Geräts
nicht.
• Sie können die Topfträger entfernen,
um das Kochfeld leichter zu reinigen.
• Reinigen Sie die emaillierten Teile, den
Brennerdeckel und die Brennerkrone
mit warmen Seifenwasser und trocknen
Sie diese sorgfältig ab, bevor Sie sie
wieder einsetzen.
• Reinigen Sie Edelstahlteile mit Wasser
und wischen Sie sie mit einem weichen
Tuch trocken.
•Die Topfträger sind nicht spülmaschinenfest. Sie müssen von Hand gereinigt werden.
• Falls Sie die Topfträger von Hand spülen, seien Sie beim Abtrocknen vorsichtig, da durch das Emaillieren gelegentlich raue Kanten entstehen können.
Entfernen Sie ggf. hartnäckige Flecken
mit einer Reinigungspaste.
• Achten Sie darauf, die Topfträger nach
der Reinigung wieder ordnungsgemäß
aufzusetzen.
• Damit die Brenner korrekt arbeiten,
stellen Sie sicher, dass sich die Arme
der Topfträger in der Mitte des Brenners befinden.
Page 10
www.electrolux.com
10
•
Wischen Sie das Gerät nach der Reinigung mit einem weichen Tuch trocken.
Edelstahl kann anlaufen, wenn es zu stark
erhitzt wird. Verwenden Sie zum Kochen
keine Topfsteine, Römertöpfe oder Gusseisenplatten. Verwenden Sie keine Alufolie, da diese die Oberfläche des Geräts
beschädigen kann.
Verschmutzungen entfernen
1.
Seien Sie beim Wiederaufsetzen der
Topfträger vorsichtig, um Beschädigungen der Oberseite der Kochstelle zu vermeiden.
Folgendes muss sofort entfernt
–
werden: geschmolzener Kunststoff, Plastikfolie, zuckerhaltige Lebensmittel.
– Schalten Sie das Gerät aus und
lassen Sie es abkühlen, bevor
Sie Folgendes entfernen: Kalk- und
Wasserränder, Fettspritzer, metallisch schimmernde Verfärbungen.
Verwenden Sie einen Spezialreiniger zur Reinigung der Kochfeldoberfläche.
2.
Reinigen Sie das Gerät mit einem
feuchten Tuch und etwas Spülmittel.
3.
Am Ende das Gerät mit einem trockenen Tuch abreiben.
6.1 Reinigen der Zündkerzen
Diese Funktion erfolgt über eine Keramikzündkerze mit Metallelektrode. Halten Sie
zur Vermeidung von Zündschwierigkeiten
diese Bauteile immer sauber; kontrollieren
Sie außerdem, ob die Düsen der Brennerkrone verstopft sind.
6.2 Regelmäßige Reinigung
Lassen Sie regelmäßig vom lokalen Kundendienst den Zustand des Gaszufuhrrohrs und, falls installiert, die Funktionstüchtigkeit des Druckreglers überprüfen.
7. FEHLERSUCHE
Problem Mögliche Ursachen Abhilfe
Keine Funken beim Betätigen der elektrischen
Zündung.
• Brennerdeckel und
Gasflamme erlischt sofort
nach dem Entzünden.
•Kein Strom. • Vergewissern Sie sich,
dass das Gerät und die
Stromversorgung eingeschaltet sind.
• Überprüfen Sie die Sicherung. Wenn die Sicherung mehrmals
ausgelöst hat, wenden
Sie sich an einen qualifizierten Elektriker.
• Stellen Sie sicher, dass
Brennerkrone sitzen
nicht richtig.
der Brennerdeckel und
Brennerkrone richtig
sitzen.
• Das Thermoelement ist
nicht ausreichend erwärmt.
• Halten Sie den Schalter
nach dem Entzünden
ca. 5 Sekunden lang
gedrückt.
Page 11
Problem Mögliche Ursachen Abhilfe
Der Gasbrenner brennt
ungleichmäßig.
• Speisereste an der
Brennerkrone.
Wenn ein Problem vorliegt, versuchen Sie
zunächst, die Ursache des Problems herauszufinden und das Problem selbst zu
beheben. Wenn Sie das Problem nicht
selbst lösen können, wenden Sie sich an
Ihren Händler oder an den Kundendienst.
Wenn Sie das Gerät falsch bedient haben oder es nicht von einer autorisierten Fachkraft angeschlossen wurde, kann auch während der Garantiezeit für den Besuch eines Kundendiensttechnikers oder Händlers eine Gebühr
anfallen.
Halten Sie folgende Angaben bereit,
damit Ihr Anliegen schnell und ord-
1 2 3
DEUTSCH 11
• Kontrollieren Sie, dass
die Hauptdüse nicht
blockiert und die Brennerkrone nicht durch
Speisereste zugesetzt
sind.
nungsgemäß bearbeitet werden kann.
Die erforderlichen Angaben finden Sie
auf dem Typenschild.
• Modell ............
• Produktnummer (PNC) ............
• Seriennummer (S.N.) ............
Verwenden Sie ausschließlich Originalersatzteile. Diese sind beim Kundendienst
und autorisierten Ersatzteilhändlern erhältlich.

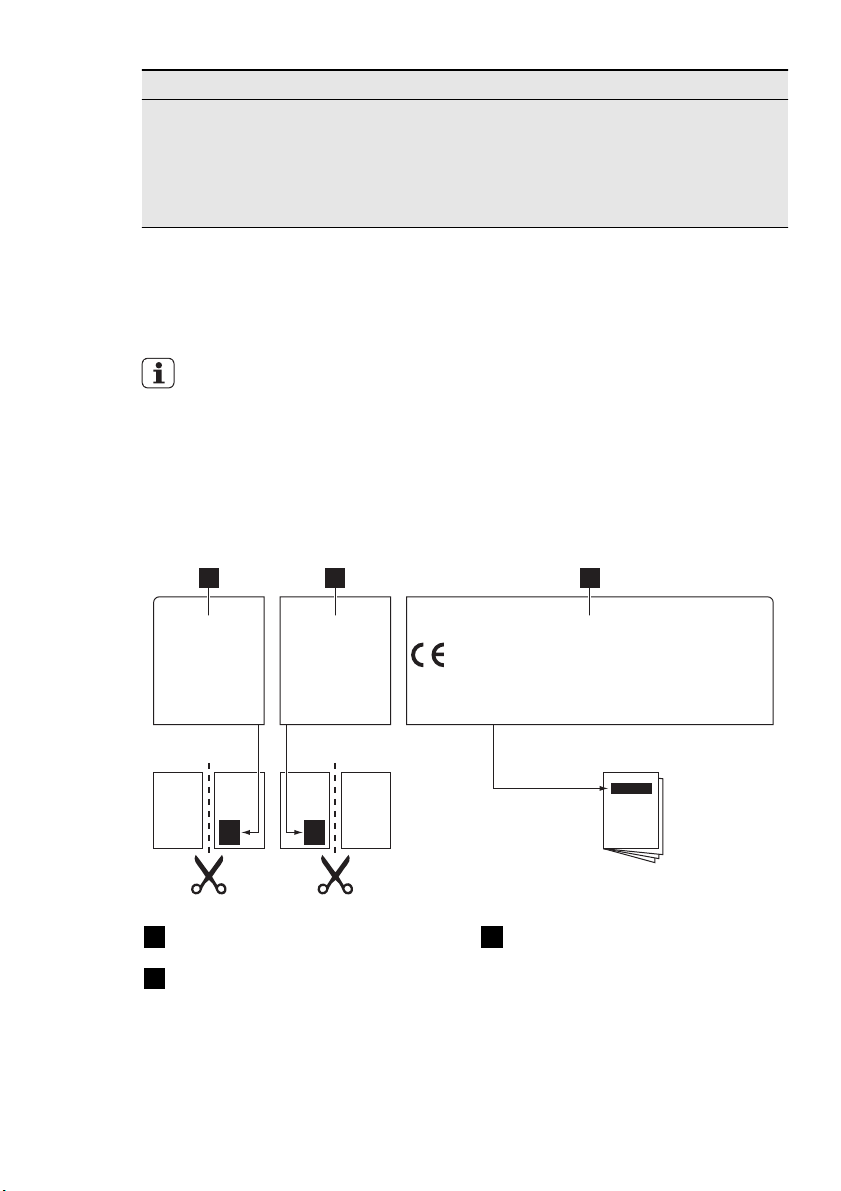

7.1 Im Zubehörbeutel
mitgelieferte Aufkleber
Bringen Sie die Aufkleber, wie unten gezeigt, an:
MOD.
PROD.NO.
SER.NO
DATA
Kleben Sie ihn auf die Garantiekarte
1
und verschicken Sie diesen Teil
Kleben Sie ihn auf die Garantiekarte
2
und behalten Sie diesen Teil
MOD.
PROD.NO.
SER.NO
DATA
MODELMODEL
0049
03 IT
MADE IN ITALY
MOD.
PROD.NO.
SER.NO.
Kleben Sie ihn auf die Gebrauchsan-
3
weisung
TYPE
230V-50Hz
IP20
Page 12
www.electrolux.com
12
8. MONTAGE
WARNUNG!
Siehe Kapitel „Sicherheitshinweise“.
WARNUNG!
Die in nachstehender Anleitung
beschriebenen Installations-,Wartungs- und Belüftungsarbeiten
müssen von Fachpersonal unter
Beachtung der geltenden Bestimmungen (UNI-CIG 7129 - 7131)
ausgeführt werden. Stellen Sie sicher, dass die Küche gut belüftet
ist: halten Sie natürliche Belüftungsöffnungen von mindestens
100 cm² offen oder installieren Sie
eine mechanische Abzugshaube.
8.1 Gasanschluss
Je nach geltenden Bestimmungen kann
der Anschluss fest oder durch Verwendung eines flexiblen Edelstahlrohrs erfolgen. Bei Verwendung flexibler Metallrohre
muss darauf geachtet werden, dass sie
nicht mit beweglichen Teilen in Kontakt
kommen oder eingeklemmt werden können. Wenn das Kochfeld mit einem Backofen installiert wird, muss ebenfalls vorsichtig vorgegangen werden.
Achten Sie darauf, dass der Gasdruck des Geräts den empfohlenen Werten entspricht.
Entspricht der gelieferte Druck nicht dem
angegebenen Wert, muss ein geeigneter
Druckregler gemäß der Norm UNI EN 88
installiert werden. Im Fall von Flüssiggas
(LPG) ist die Verwendung eines Druckreglers nur erlaubt, wenn er UNI EN 12864
entspricht. Das verstellbare Anschlussstück wird an dem Gasanschluss mit einer G 1/2" Gewindemutter befestigt. Verschrauben Sie die Teile ohne Kraftanwendung, bringen Sie das Anschlussstück in
die benötigte Richtung und schrauben Sie
alle Teile fest.
ABC
A)
Schaftende mit Mutter
B)
Beilagscheibe
C)
Rohrbogen
Fester Anschluss:
Führen Sie den Anschluss mit festen Metallrohren aus (Kupfer mit mechanischem
Endstück)(UNI-CIG 7129).
Flexibler Anschluss:
Verwenden Sie ein flexibles Edelstahlrohr
(UNI-CIG 9891) mit einer maximalen Länge von 2 m.
Überprüfen Sie nach der Installation, ob alle Anschlussstücke dicht
sind. Verwenden Sie hierfür eine
Seifenlösung und auf keinen Fall
eine Flamme!
8.2 Austauschen der Düsen
1.
Nehmen Sie die Topfträger ab.
2.
Nehmen Sie Brennerdeckel und
Brennerkronen ab.
3.
Entfernen Sie die Düsen mit einem
Steckschlüssel 7 und ersetzen Sie sie
durch für die verwendete Gasart geeignete Düsen (siehe Tabelle im Abschnitt „Technische Daten“).
4.
Bringen Sie die Teile wieder an (führen Sie dazu die obigen Schritte in
umgekehrter Reihenfolge aus).
5.
Ersetzen Sie das Typenschild (in der
Nähe der Gasversorgungsleitung)
durch das Typenschild für die neue
Gasart. Das Typenschild ist im Bei-
pack des Geräts enthalten.
Wenn der Gasdruck der Gasversorgung
schwankt oder nicht dem erforderlichen
Druckwert entspricht, muss ein geeigneter
Page 13
Druckregler im Gaszufuhrrohr montiert
werden.

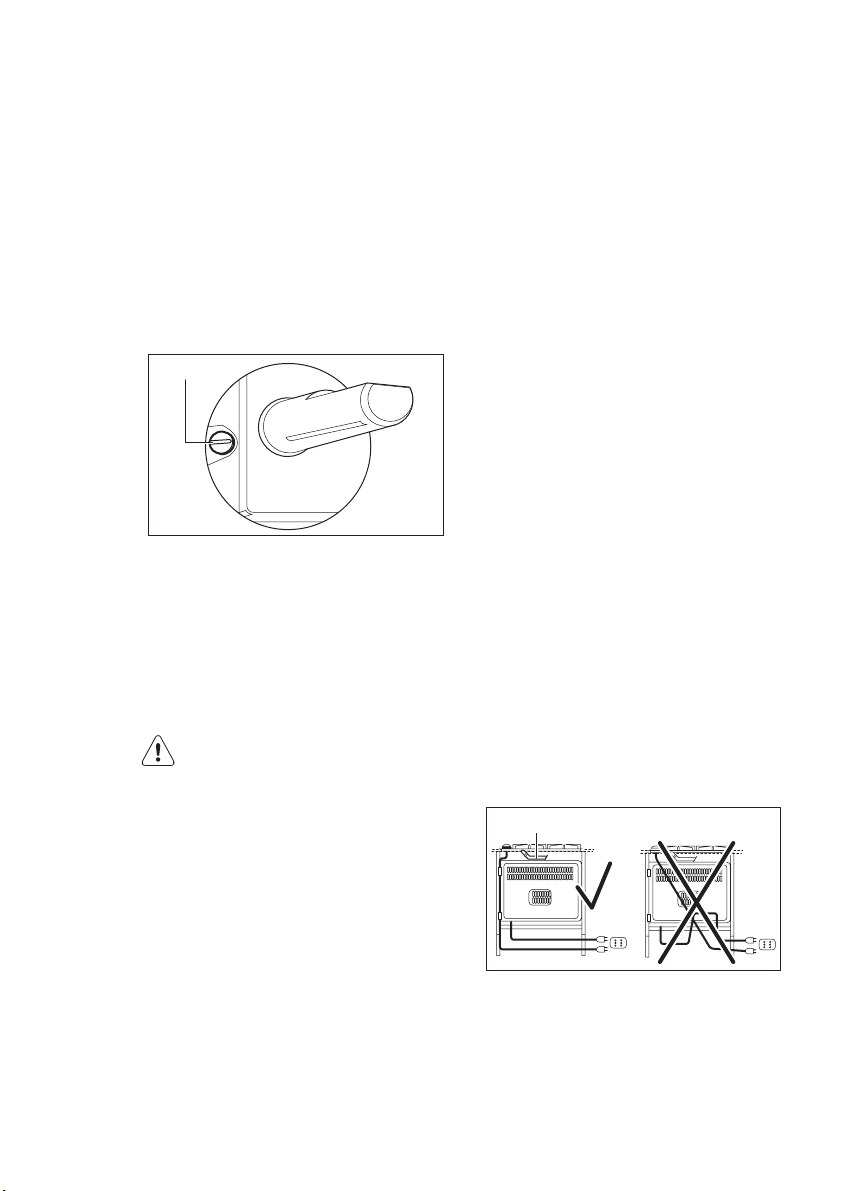

8.3 Einstellen der niedrigsten
Stufe
So stellen Sie die niedrigste Stufe der
Brenner ein:
1.
Zünden Sie den Brenner.
2.
Drehen Sie den Knopf auf die kleinste
Flamme.
3.
Ziehen Sie den Einstellknopf ab.
4.
Stellen Sie mit einem kleinen Schraubendreher die Bypass-Schraube ein.
A
A)
Bypass-Schraube
• Wenn Sie von Erdgas G20 (20 mbar) zu
Flüssiggas wechseln, ziehen Sie die Bypass-Schraube bis zum Anschlag an.
• Wenn Sie von Flüssiggas zu Erdgas
G20 (20 mbar) wechseln, drehen Sie
die Bypass-Schraube ca. 1/4 Umdrehung (1/2 Umdrehung für den Dreikronen-Brenner) zurück.
WARNUNG!
Vergewissern Sie sich, dass die
Flamme nicht erlischt, wenn Sie
den Einstellknopf schnell von der
höchsten zur niedrigsten Stufe
drehen.
DEUTSCH 13
cker muss in eine passende Steckdose
gesteckt werden.
• Elektrische Bauteile dürfen nur vom
Kundendienst oder von einer Fachkraft
installiert oder ausgewechselt werden.
• Das Gerät darf ausschließlich an eine
ordnungsgemäß installierte Schutzkontaktsteckdose angeschlossen werden.
• Stellen Sie sicher, dass der Netzstecker
nach der Montage noch zugänglich ist.
• Ziehen Sie nicht am Netzkabel, um das
Gerät von der Spannungsversorgung
zu trennen. Ziehen Sie dazu immer direkt am Netzstecker.
• Das Gerät darf nicht mit einem Verlängerungskabel, Adapter oder an eine
Mehrfachsteckdose angeschlossen
werden (Brandgefahr). Prüfen Sie, ob
die Erdverbindung den geltenden Normen und Regeln entspricht.
• Das Netzkabel ist so zu verlegen, dass
es nicht mit heißen Teilen in Berührung
kommt.
• Die elektrische Installation muss über
eine Vorrichtung verfügen, die es ermöglicht, das Gerät mit einer Kontaktöffnungsbreite von mindestens 3 mm
allpolig vom Netz zu trennen (beispielsweise durch automatische Leitungsschutzschalter, FI-Schutzschalter oder
Sicherungen).
Kein Teil des Netzkabels darf heißer als
90 °C werden.
Verwenden Sie die Kabelklemmen auf den
Seiten des Gehäuses, um einen Kontakt
mit dem Gerät unter dem Kochfeld zu vermeiden. Die optimale Kabelverlegung ist
in der Abbildung ersichtlich.
A
8.4 Elektrischer Anschluss
• Erden Sie das Gerät gemäß den Sicherheitshinweisen.
• Vergewissern Sie sich, dass die Netzspannung und -frequenz in Ihrer Region
mit den auf dem Typenschild angegebenen Anschlusswerten übereinstimmen.
• Das Gerät wird mit einem Netzkabel
geliefert. Dazu muss ein passender Stecker verwendet werden, der für die auf
dem Typenschild angegebene Gesamtstromaufnahme ausgelegt ist. Der Ste-
A)
Festes Kupferrohr oder flexibles Edelstahlrohr
8.5 Netzkabel ersetzen
Ersetzen Sie das Netzkabel ausschließlich
durch eines vom Typ H05V2V2-F T90 o.
ä. Vergewissern Sie sich, dass der Kabelquerschnitt für die Spannung und Arbeits-
Page 14
www.electrolux.com
14
temperatur geeignet ist. Der gelb-grüne
Erdleiter muss ca. 2 cm länger als der
braune (bzw. schwarze) Phasenleiter sein.

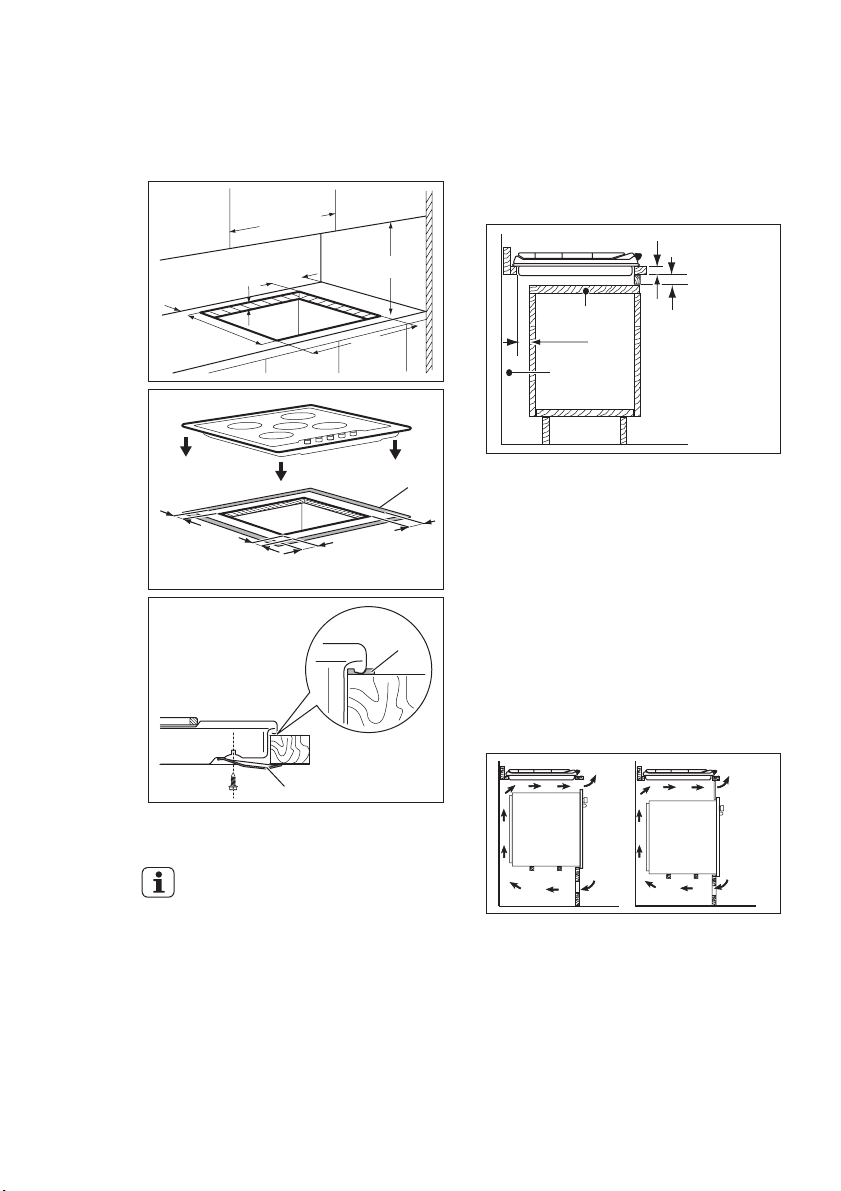

8.6 Einbau
min. 55 mm
480 mm
min. 600 mm
min. 200 mm
30 mm
min. 650 mm
560 mm
8.7 Einbaumöglichkeiten
Unterbaumöbel mit Tür
Die unter dem Kochfeld eingebaute Platte
muss sich leicht entfernen lassen und einen einfachen Zugang im Fall einer notwendigen Reparatur ermöglichen.
30 mm
A
60 mm
B
A)
A
Entfernbare Platte
B)
Raum für Anschlüsse
min 20 mm
(max 150 mm)
10 mm
3 mm
86 mm
B
A)
Mitgelieferte Dichtung
B)
Mitgelieferte Halterungen
Wird das Kochfeld unter einer Abzugshaube montiert, sehen Sie in
der Montageanleitung der Abzugshaube nach, welcher Mindestabstand zwischen den Geräten eingehalten werden muss.
86 mm
A
Unterbaumöbel mit Backofen
Die Abmessungen der Kochfeldaussparung müssen den Angaben entsprechen,
und die Unterbaumöbel müssen mit Lüftungsschlitzen versehen werden, um eine
ständige Luftzufuhr zu gewährleisten.
Kochfeld und Backofen müssen aus Sicherheitsgründen über separate elektrische Anschlüsse verfügen. Der Backofen
muss sich leicht aus dem Unterbauschrank entfernen lassen.
2
50 cm
360 cm
2
120 cm
180 cm
2
2
Page 15
9. TECHNISCHE DATEN
DEUTSCH 15
Abmessungen des Kochfelds
Breite: 744 mm
Länge 510 mm
Heizleistung
Dreikronen-Brenner: 4.0 kW
Starkbrenner: 3.0 kW
Normalbrenner: 2.0 kW
Hilfsbrenner: 1.0 kW
GESAMTLEISTUNG: G20 (2H) 20 mbar = 12 kW
G30 (3+) 28-30 mbar = 887 g/Std.
G31 (3+) 37 mbar = 871 g/Std.
Netzanschluss: 230 V, 50 Hz
Kategorie: II2H3+
Gasanschluss: G 1/2"
Gasversorgung: G20 (2H) 20 mbar
Geräteklasse: 3
Bypass-Durchmesser
Brenner Ø Bypass 1/100
mm
Hilfsbrenner 28
Normalbrenner 32
Abmessungen der
Kochfeldaussparung
Breite: 560 mm
Länge 480 mm
Brenner Ø Bypass 1/100
Starkbrenner 42
Dreikronen-Bren-
ner
mm
56
Gasbrenner
MALLEIS-
TYP
Hilfsbrenner
Normalbrenner
NOR-
TUNG
kW kW
1.0 0.33 70 0.095 50 73 71
2.0 0.45 96 0.190 71 145 143
REDU-
ZIERTE
LEIS-
TUNG
ERDGAS
G20 (2H) 20
Inj.
1/100
mm
NORMALLEISTUNG
mbar
m³/Std.
LPG-Flüssiggas (Butan/
G30/G31 (3+) 28-30/37
1/100
mm
Inj.
Propan)
mbar
G30
28-30
mbar
g/Std. g/Std.
G31
37
mbar
Page 16
www.electrolux.com
16
NOR-
MALLEIS-
TUNG
TYP
kW kW
3.0 (Erd-
Starkbrenner
gas)
3.2 (LPGFlüssig-
gas)
Dreikronen-
4.0 1.4 146 0.381 98 291 286
Brenner
10. UMWELTTIPPS
Recyceln Sie Materialien mit dem Symbol
. Entsorgen Sie die Verpackung in den
entsprechenden Recyclingbehältern.
Recyceln Sie zum Umwelt- und
Gesundheitsschutz elektrische und
REDU-
ZIERTE
LEIS-
TUNG
ERDGAS
G20 (2H) 20
Inj.
1/100
mm
NORMALLEISTUNG
mbar
m³/Std.
LPG-Flüssiggas (Butan/
Propan)
G30/G31 (3+) 28-30/37
mbar
Inj.
1/100
mm
G30
28-30
mbar
g/Std. g/Std.
0.75 119 0.286 88 233 229
elektronische Geräte. Entsorgen Sie
Geräte mit diesem Symbol nicht mit
dem Hausmüll. Bringen Sie das Gerät zu
Ihrer örtlichen Sammelstelle oder wenden
Sie sich an Ihr Gemeindeamt.
G31
37
mbar
Page 17
DEUTSCH 17
Page 18
www.electrolux.com
18
Page 19
DEUTSCH 19
Page 20
www.electrolux.com/shop
892953157-C-422012
Loading...
