Page 1

EGG7352

................................................ .............................................

RU ВАРОЧНАЯ ПАНЕЛЬ ИНСТРУКЦИЯ ПО

UK ВАРИЛЬНА ПОВЕРХНЯ ІНСТРУКЦІЯ 16

ЭКСПЛУАТАЦИИ

Page 2

www.electrolux.com

СОДЕРЖАНИЕ

1. СВЕДЕНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

2. ОПИСАНИЕ ИЗДЕЛИЯ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

3. ЕЖЕДНЕВНОЕ ИСПОЛЬЗОВАНИЕ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

4. ПОЛЕЗНЫЕ СОВЕТЫ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

5. УХОД И ОЧИСТКА . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

6. ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

7. УСТАНОВКА . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

8. ТЕХНИЧЕСКИЕ ДАННЫЕ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

9. ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

МЫ ДУМАЕМ О ВАС

Благодарим Вас за приобретение прибора Electrolux. Вы выбрали изделие, за которым стоят десятилетия профессионального опыта и инноваций. Уникальное и стильное, оно создавалось с заботой о Вас. Поэтому когда бы Вы ни воспользовались им, Вы можете быть уверены: результаты всегда будут превосходными.

Добро пожаловать в Electrolux!

На нашем веб-сайте Вы сможете:

Найти рекомендации по использованию изделий, руководства по эксплуатации, мастер устранения неисправностей, информацию о техническом обслуживании: www.electrolux.com

Зарегистрировать свое изделия для улучшения обслуживания: www.electrolux.com/productregistration

Приобрести дополнительные принадлежности, расходные материалы и фирменные запасные части для своего прибора: www.electrolux.com/shop

ПОДДЕРЖКА ПОТРЕБИТЕЛЕЙ И СЕРВИСНОЕ ОБСЛУЖИВАНИЕ

Мы рекомендуем использовать оригинальные запчасти. При обращении в сервис-центр следует иметь под рукой следующую информацию. Данная информация находится на табличке с техническими данными. Модель, код изделия (PNC), серийный номер.

Внимание / Важные сведения по технике безопасности. Общая информация и рекомендации Информация по защите окружающей среды

Право на изменения сохраняется.

Page 3

РУССКИЙ 3

СВЕДЕНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

Данный прибор подходит для следующих рынков: RU

Перед установкой и эксплуатацией прибора внимательно ознакомьтесь с приложенным руководством. Производитель не несет ответ‐ ственности за травмы и повреждения, полу‐ ченные/вызванные неправильной установкой и эксплуатацией. Позаботьтесь о том, чтобы данное руководство было у Вас под рукой на протяжении всего срока службы прибора.

1.1 Безопасность детей и лиц с ограниченными возможностями

ВНИМАНИЕ! Существует риск удушья, получения травм или стойких нарушений нетру‐ доспособности.

• Данный прибор может эксплуатироваться детьми старше 8 лет и лицами с ограничен‐ ными физическими, сенсорными или ум‐ ственными способностями или с недоста‐ точным опытом или знаниями только после получения соответствующих инструкций или при условии нахождения под присмо‐ тром лица, отвечающего за их безопас‐ ность.

• Не позволяйте детям играть с прибором.

• Храните все упаковочные материалы вне досягаемости детей.

• Не подпускайте детей и домашних живот‐ ных к прибору, когда он работает или осты‐ вает. Доступные для контакта части прибо‐ ра сохраняют высокую температуру.

• Если прибор оснащен функцией «Защита от детей», рекомендуется включить эту функцию.

• Очистка и доступное пользователю техни‐ ческое обслуживание не должно произво‐ диться детьми без присмотра.

1.2 Установка

ВНИМАНИЕ! Установка прибора должна осуще‐ ствляться только квалифицирован‐ ным персоналом!

• Удалите всю упаковку.

• Не устанавливайте и не подключайте при‐ бор, если он имеет повреждения.

• Следуйте приложенным к прибору инструк‐ циям по его установке.

• Выдерживайте минимально допустимые за‐ зоры между соседними приборами и пред‐ метами мебели.

• Прибор имеет большой вес: не забывайте о мерах предосторожности при его переме‐ щении. Обязательно используйте защит‐ ные перчатки.

• Поверхности срезов столешницы необхо‐ димо покрыть герметиком во избежание их разбухания под воздействием влаги.

• Защитите днище прибора от пара и влаги.

• Не устанавливайте прибор возле дверей или под окнами. Это позволит избежать па‐ дения с прибора кухонной посуды при от‐ крывании двери или окна.

• В случае установки прибора над выдвиж‐ ными ящиками убедитесь, что между дни‐ щем прибора и верхним ящиком имеется достаточное для вентиляции пространство.

• Дно прибора сильно нагревается. Рекомен‐ дуется разместить под прибором пожаро‐ безопасную разделительную прокладку для предотвращения доступа прибору снизу.

Подключение к электросети

ВНИМАНИЕ! Существует риск пожара и пораже‐ ния электрическим током.

• Все электрические подключения должны производиться квалифицированным элек‐ триком.

• Перед каждым подключением убедитесь, что клеммная колодка прибора обесточена.

• Убедитесь в правильности установки при‐ бора. Неплотные и неправильно устано‐ вленные соединения могут вызвать пере‐ грев разъема.

• Позаботьтесь об установке защиты от по‐ ражения электрическим током.

• При подключении прибора к розеткам, рас‐ положенными на близком от него расстоя‐ нии, не допускайте контакта электрических проводов с прибором или горячей посудой.

• Не допускайте спутывания электропрово‐ дов.

• Используйте кабельный зажим для сетево‐ го шнура.

Page 4

www.electrolux.com

• Используйте соответствующий сетевой ка‐

• Следите за тем, чтобы не повредить вилку

• Прибор должен быть подключен к электро‐

• Следует использовать подходящие размы‐

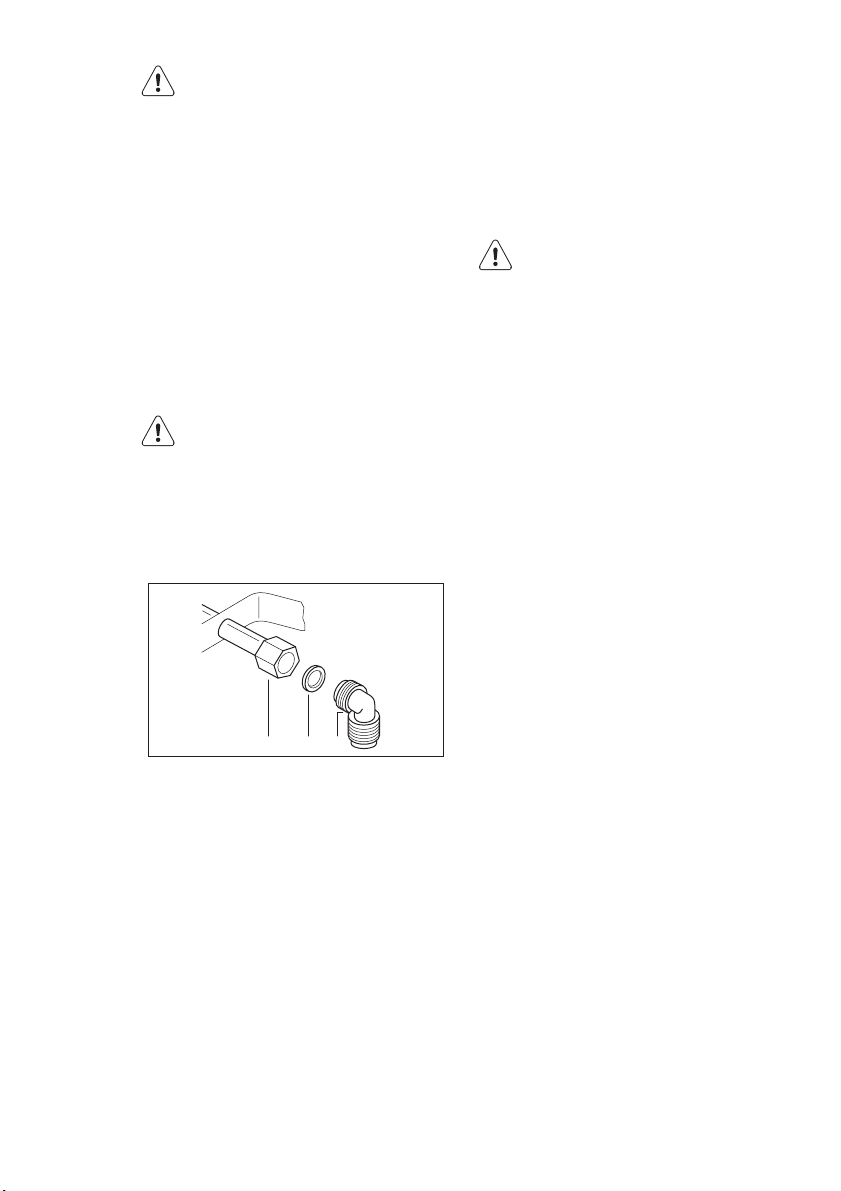

Подключение к газовой магистрали

• Все газовые подключения должны произво‐

• Убедитесь, что вокруг прибора имеется до‐

• Данные о подводе газа приведены на та‐

• Данный прибор не соединяется с вытяж‐

1.3 Использование

• Используйте прибор в жилых помещениях.

• Не вносите изменения в параметры данно‐

• Не эксплуатируйте данный прибор с по‐

• Не оставляйте прибор без присмотра во

• При использовании прибора не касайтесь

бель.

и сетевой кабель. Для замены сетевого ка‐ беля обратитесь в сервисный центр или к электрику.

сети через устройство, позволяющее от‐ соединять от сети все контакты. Устрой‐ ство для изоляции должно обеспечивать расстояние между разомкнутыми контакта‐ ми не менее 3 мм.

кающие устройства: предохранительные автоматические выключатели, плавкие предохранители (резьбовые плавкие пред‐ охранители следует выкручивать из гнез‐ да), автоматы защиты от утечки тока и пу‐ скатели.

диться квалифицированным специалистом.

статочная вентиляция.

бличке с техническими данными.

ным устройством, удаляющим продукты го‐ рения. Удостоверьтесь, что подключение прибора производится в соответствии с действующими правилами. Уделите особое внимание обеспечению надлежащей венти‐ ляции.

ВНИМАНИЕ! Существует риск травмы, ожога или поражения электрическим током.

го прибора.

мощью внешнего таймера или отдельной системы дистанционного управления.

время его работы.

его мокрыми руками. Не касайтесь прибо‐ ра, если на него попала вода.

• Не кладите на конфорки столовые приборы или крышки кастрюль. Они могут сильно нагреться.

• После каждого использования выключайте конфорки.

• Не используйте прибор как столешницу или подставку для каких-либо предметов.

• В случае образования на приборе трещин немедленно отключите его от сети электро‐ питания. Это позволит предотвратить пора‐ жение электрическим током.

ВНИМАНИЕ! Существует опасность возгорания или взрыва.

• При нагреве жиры и масла могут выделять легковоспламеняющиеся пары. Не допу‐ скайте присутствия открытого пламени и нагретых предметов при использовании для приготовления жиров и масел.

• Образуемые сильно нагретым маслом па‐ ры могут привести самопроизвольному воз‐ горанию.

• Использованное масло может содержать остатки продуктов, что может привести к его возгоранию при более низких темпера‐ турах по сравнению с маслом, которое ис‐ пользуется в первый раз.

• Не кладите на прибор, рядом с ним или внутрь него легковоспламеняющиеся мате‐ риалы или изделия, пропитанные легково‐ спламеняющимися веществами.

• Не пытайтесь погасить пламя водой. От‐ ключите прибор и накройте пламя обычным или противопожарным одеялом.

ВНИМАНИЕ! Существует риск повреждения при‐ бора.

• Не ставьте на панель управления горячую кухонную посуду.

• Не позволяйте жидкости полностью выки‐ пать из посуды.

• Не допускайте падения на поверхность прибора каких-либо предметов или кухон‐ ной посуды. Это может привести к ее по‐ вреждению.

• Не включайте конфорки без кухонной посу‐ ды или с пустой кухонной посудой.

• Не кладите на прибор алюминиевую фоль‐ гу.

• Стеклокерамическую поверхность можно поцарапать, передвигая по нему чугунную или алюминиевую посуду, а также посуду с

Page 5

поврежденным дном. При перемещении по‐ добных предметов обязательно поднимай‐ те их с варочной поверхности.

• Обеспечьте достаточную вентиляцию по‐ мещения, в котором установлен прибор.

• Удостоверьтесь, что вентиляционные от‐ верстия не закрыты.

• Пользуйтесь только устойчивой посудой подходящей формы. Диаметр дна посуды должен превышать размеры горелок. Су‐ ществует опасность перегрева и поврежде‐ ния стеклянной панели (если таковая имеется).

• Убедитесь, что пламя не гаснет при бы‐ стром повороте ручки из максимального в минимальное положение.

• Удостоверьтесь, что посуда размещена по центру зон нагрева и не выдается за края варочной панели.

• Используйте только принадлежности, по‐ ставляемые вместе с прибором.

• Не устанавливайте на горелку рассекатели пламени.

1.4 Уход и очистка

ВНИМАНИЕ! Существует риск повреждения при‐ бора.

РУССКИЙ 5

• Во избежание повреждения покрытия ва‐ рочной панели производите его регуляр‐ ную очичтку.

• Не используйте для очистки прибора пода‐ ваемую под давлением воду или пар.

• Протирайте прибор мягкой влажной тряп‐ кой. Используйте только нейтральные мою‐ щие средства. Не используйте абразивные средства, царапающие губки, растворители или металлические предметы.

1.5 Утилизация

ВНИМАНИЕ! Существует опасность травмы или удушья.

• Для получения информации о том, как на‐ длежит утилизировать данный прибор, об‐ ратитесь в местные муниципальные органы власти.

• Отключите прибор от электросети.

• Отрежьте и утилизируйте кабель электро‐ питания.

• Расплющите наружные газовые трубы.

2. ОПИСАНИЕ ИЗДЕЛИЯ

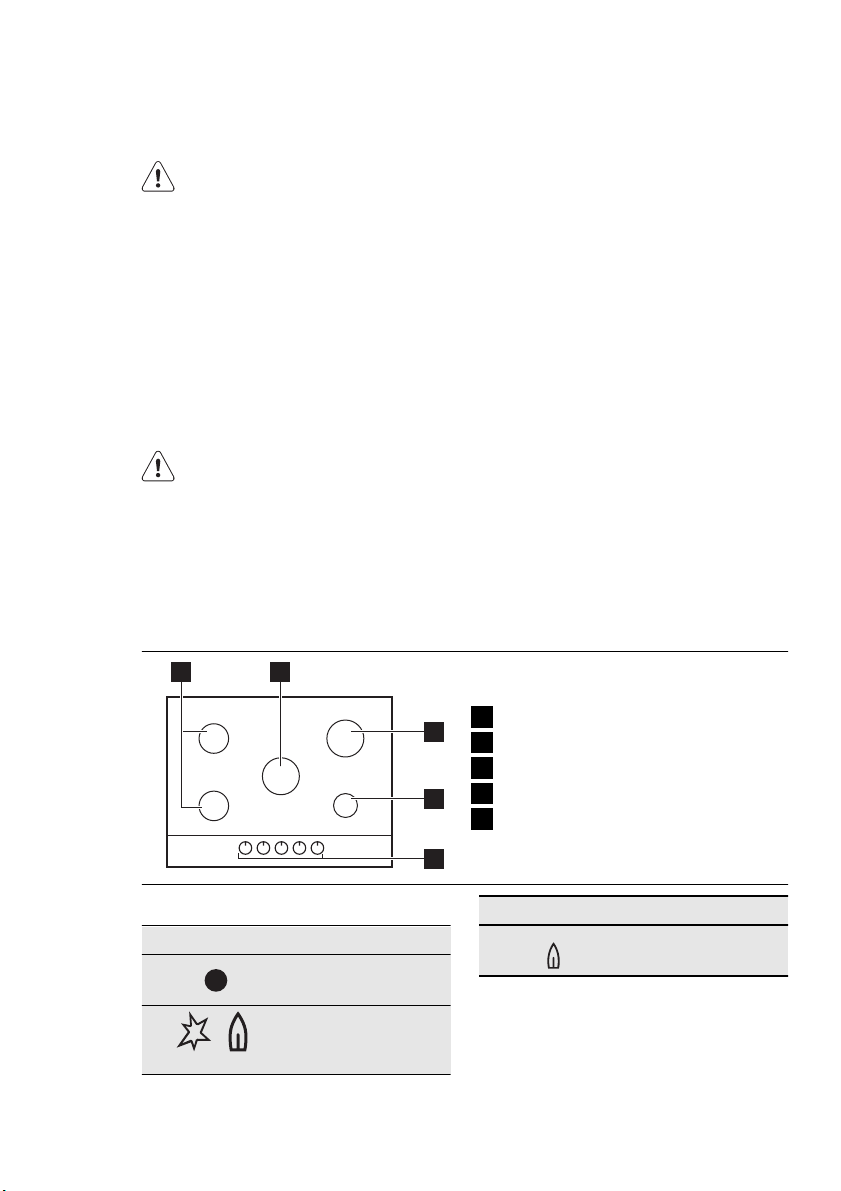

2.1 Функциональные элементы варочной панели

Горелка повышенной мощности

Вспомогательная горелка

Ручки управления

Горелка для ускоренного приготовления

Page 6

www.electrolux.com

2.2 Ручки управления

Символ Описание

отсутствует подача газа / положение ВЫКЛ

положение розжи‐ га / максимальной подачи газа

3. ЕЖЕДНЕВНОЕ ИСПОЛЬЗОВАНИЕ

ВНИМАНИЕ! См. Главу «Сведения по технике безопасности».

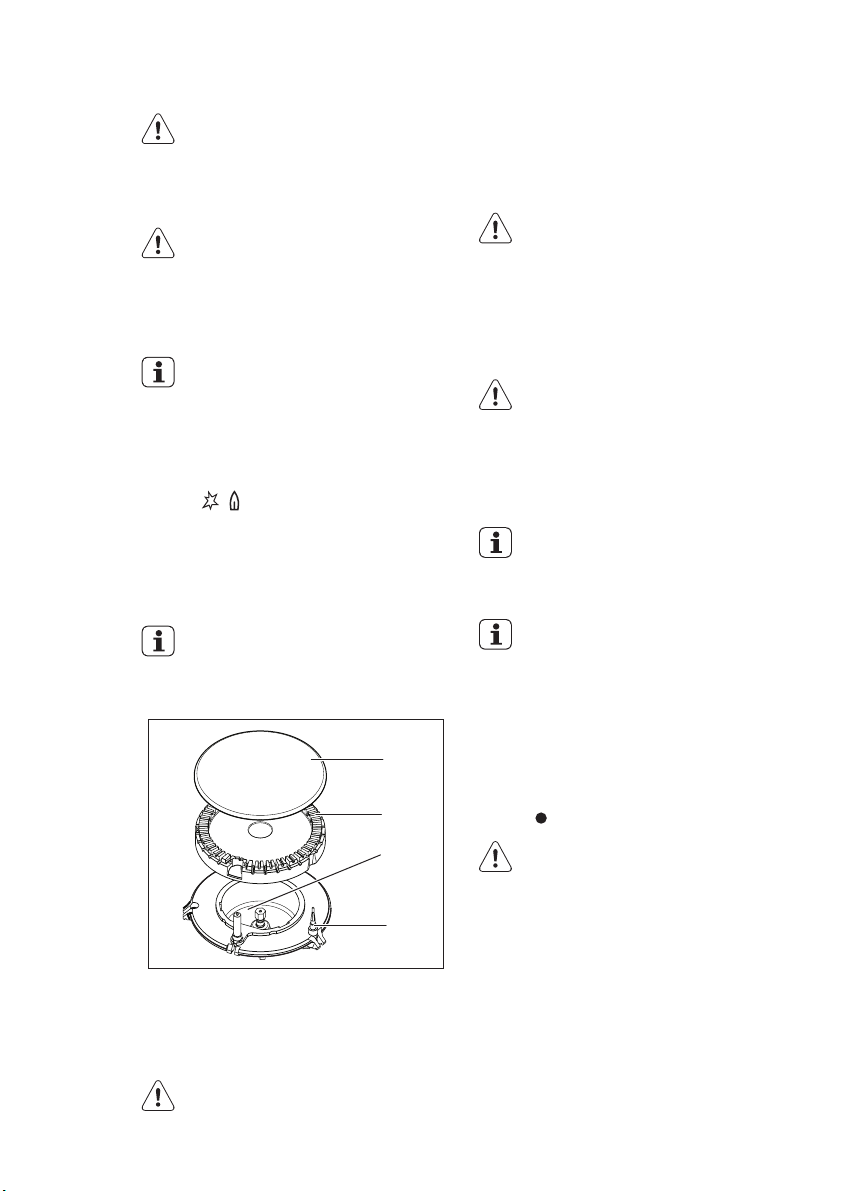

3.1 Розжиг горелки

ВНИМАНИЕ! Будьте внимательны при использова‐ нии открытого огня на кухне. Изгото‐ витель не несет ответственности в случае неправильного обращения с огнем

Всегда зажигайте горелку перед тем, как ставить на нее посуду.

Включение горелки:

Поверните ручку управления против ча‐ совой стрелки в положение максимума (

) и нажмите на нее.

Удерживайте ручку управления нажатой приблизительно 5 секунд; это необходи‐ мо, чтобы термопара нагрелась. В про‐ тивном случае подача газа будет прекра‐ щена.

Отрегулируйте пламя после того, как оно станет равномерным.

Если после нескольких попыток за‐ жечь горелку не удалось, проверьте правильность положения рассекате‐ ля и крышки горелки.

Символ Описание

минимальная пода‐ ча газа

Крышка горелки

Рассекатель горелки

Свеча зажигания

Термопара

ВНИМАНИЕ! Не удерживайте ручку управления нажатой более 15 секунд. Если горелка не загорится через 15 секунд, отпустите ручку управления, установите ее в положение "Выкл" и попробуйте выполнить розжиг горел‐ ки снова как минимум через 1 минуту.

При отсутствии электропитания мож‐ но зажигать горелку без помощи электроподжига; для этого поднесите к горелке источник огня, нажмите со‐ ответствующую ручку и поверните ее против часовой стрелки в положение максимальной подачи газа.

Если горелка случайно погаснет, ус‐ тановите соответствующую ручку управления в положение "Выкл" и по‐ пробуйте выполнить розжиг горелки снова как минимум через 1 минуту.

Page 7

Электророзжиг может срабатывать автоматически при подаче электро‐ питания на прибор после установки или восстановления электроснабже‐ ния. Это - нормальное явление.

3.2 Выключение горелки

Чтобы потушить пламя, поверните ручку на символ

4. ПОЛЕЗНЫЕ СОВЕТЫ

РУССКИЙ 7

ВНИМАНИЕ! Всегда уменьшайте или гасите пламя перед тем, как снимать посуду с кон‐ форки.

ВНИМАНИЕ! См. Главу «Сведения по технике безопасности».

4.1 Экономия энергии

• По возможности всегда накрывайте посуду крышками.

• Как только жидкость начинает закипать, уменьшайте пламя горелки до самого низ‐ кого уровня, достаточного для кипения жидкости.

Используйте только ту посуду, диаметр дна которой соответствует размерам конфорок.

Горелка Диаметры дна посуды

Повышенной

мощности

Передняя го‐

релка для

ускоренного

приготов‐

ления

Задняя го‐

релка для

ускоренного

приготов‐

ления

Вспомога‐

тельная

180 - 260 мм

120 - 180 мм

120 - 220 мм

80 - 180 мм

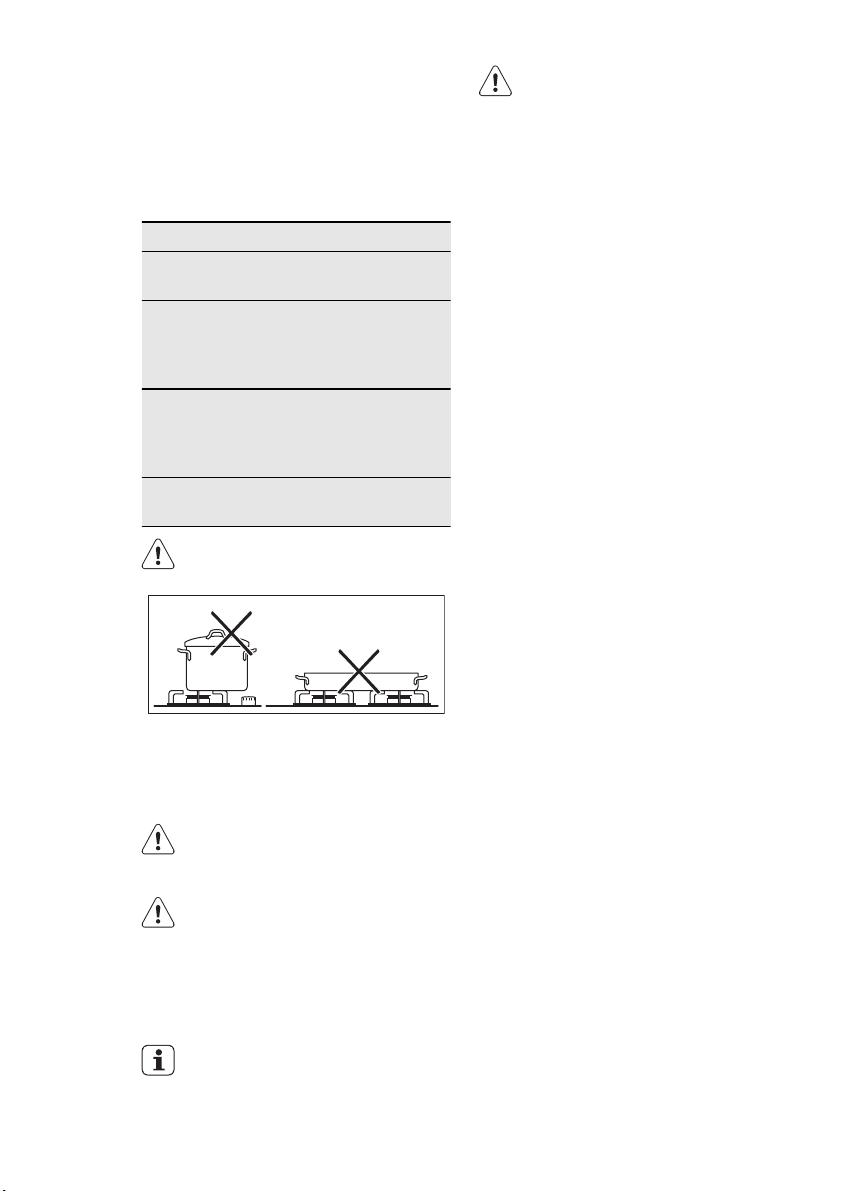

ВНИМАНИЕ! Не ставьте одну кастрюлю или сково‐ роду на две конфорки.

ВНИМАНИЕ! Следите, чтобы кастрюля не высту‐ пала за края варочной панели и стоя‐ ла на горелке по центру – таким об‐ разом снижается расход газа и до‐ стигается максимальная устойчи‐ вость.

Не ставьте на конфорки неустойчивую или деформированную посуду. Это может приве‐ сти к разбрызгиванию ее содержимого и воз‐ никновению несчастного случая.

Информация об акриламидах

ВАЖНО! Согласно самым последним научным исследованиям жарка пищевых продуктов (в частности, крахмалосодержащих) может представлять опасность для здоровья из-за образования акриламидов. Поэтому мы рекомендуем жарить продукты при минимально возможной температуре и не обжаривать их до образования корочки интенсивного коричневого цвета.

Page 8

www.electrolux.com

5. УХОД И ОЧИСТКА

ВНИМАНИЕ! См. Главу «Сведения по технике безопасности».

ВНИМАНИЕ! Перед каждой очисткой выключайте прибор и давайте ему остыть. Перед проведением технического обслужи‐ вания или чисткой прибора отсоеди‐ ните его от сети электропитания.

Царапины или темные пятна на по‐ верхности не влияют на работу при‐ бора.

• Подставки для посуды снимаются, что по‐ зволяет легко проводить чистку варочной панели.

• Для очистки эмалированных элементов, крышки и рассекателя вымойте их водой с мылом и тщательно просушите перед уста‐ новкой на место.

• Промойте элементы из нержавеющей ста‐ ли водой, а затем вытрите их насухо мяг‐ кой тряпкой.

• Подставки для посуды нельзя мыть в посу‐ домоечной машине. Необходимо мыть их вручную.

• При мойке подставок вручную будьте вни‐ мательны, когда их протираете, так как у них могут быть острые края. При необходи‐ мости удаляйте стойкие загрязнения с по‐ мощью чистящей пасты.

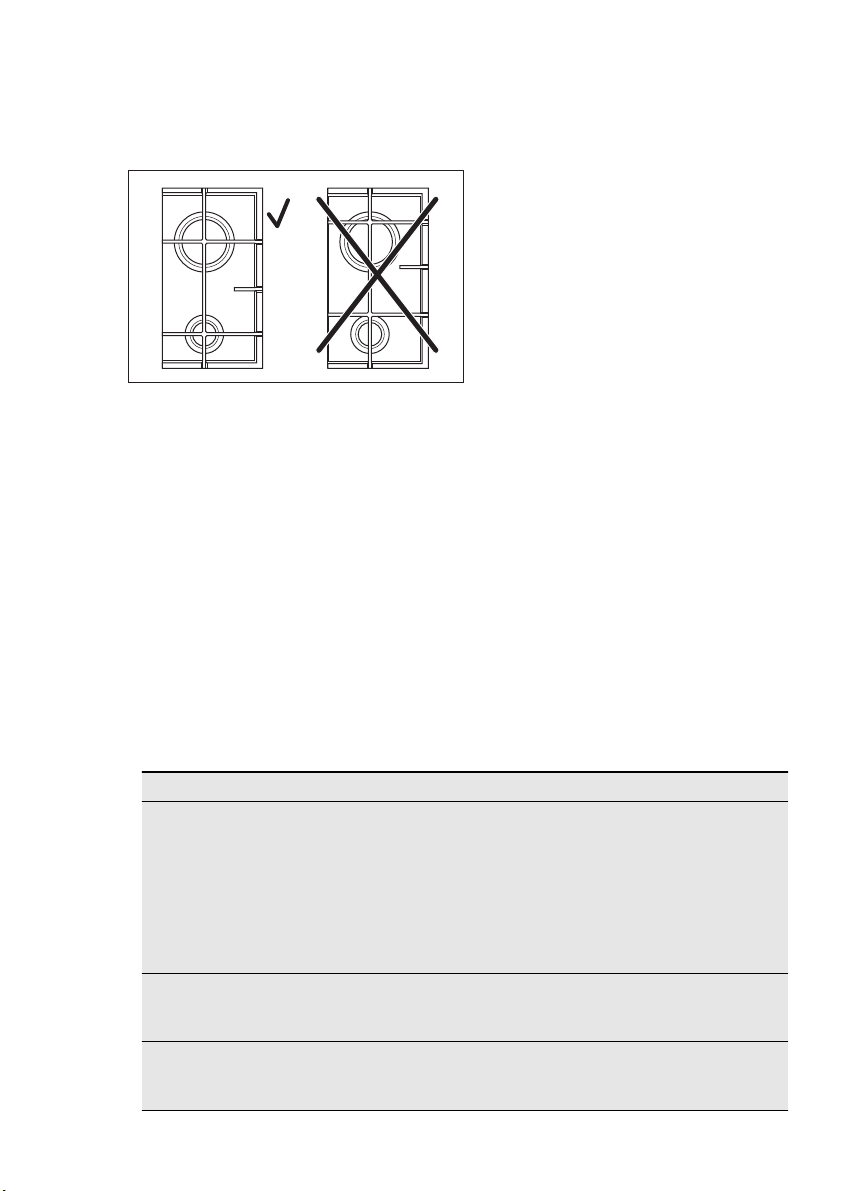

• Убедитесь в правильности установки под‐ ставок для посуды после очистки.

• Для того, чтобы горелки работали надле‐ жащим образом, стержни подставок для по‐ суды должны располагаться в центре го‐ релки.

• Чтобы не повредить варочную панель, будьте внимательны при установке подста‐ вок для посуды.

После чистки вытрите прибор насухо мягкой тканью. Под воздействием высокой температуры не‐ ржавеющая сталь может потускнеть. Поэтому запрещается использовать для приготов‐ ления пищи глиняную или керамическую посу‐ ду, а также чугунные подставки. Чтобы пред‐ отвратить повреждение верхней части вароч‐ ной панели во время эксплуатации, не ис‐ пользуйте алюминиевую фольгу.

Удаление загрязнений:

– Удалить немедленно: расплавленную

пластмассу, полиэтиленовую пленку и пищевые продукты, содержащие са‐ хар.

– Выключите устройство и дайте ему ос‐

тыть, прежде, чем очищать от: извест‐ ковых отложений, водяных разводов, пятен жира, блестящих обесцвеченных пятен. Используйте для очистки спе‐ циальное средство, предназначенное для данной поверхности.

Чистить прибор следует влажной тканью с небольшим количеством моющего средства.

По окончании очистки насухо вытрите прибор чистой тканью.

5.1 Очистка свечи зажигания

Электрический розжиг выполняется с по‐ мощью керамической свечи зажигания и ме‐ таллического электрода. Содержите эти дета‐ ли в чистоте для предотвращения трудностей с розжигом, а также проверяйте, чтобы отвер‐ стия в рассекателе пламени горелки не были засорены.

5.2 Периодическое

техобслуживание

Периодически обращайтесь в местный авто‐ ризованный сервисный центр для проверки состояния трубы подачи газа и редуктора, если таковым оборудована ваша варочная панель.

Page 9

6. ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Неисправность Возможная причина Способ устранения

При розжиге газа отсут‐ ствует искра

• Крышка и рассекатель го‐

Пламя гаснет сразу после розжига

Газ неравномерно горит по окружности горелки

В случае неисправности сначала попытайтесь самостоятельно найти решение проблемы. Если вам не удалось самостоятельно устра‐ нить неисправность, обращайтесь к продавцу или в местный авторизованный сервисный центр.

Если прибор эксплуатировался не‐ правильно или установка была вы‐ полнена не сертифицированным спе‐ циалистом, посещение техника сер‐ висного центра или поставщика мо‐ жет оказаться платным даже во вре‐ мя гарантийного срока.

Чтобы быстро получить надлежащую помощь, необходимо предоставить следующие дан‐

• Отсутствует электропита‐ ние

релки установлены не‐ ровно

• Термопара недостаточно нагрелась

• Рассекатель горелки за‐ сорен остатками пищи

ные. Они приведены на табличке с техниче‐ скими данными.

• Название модели .................

• Номер изделия (PNC) .................

• Серийный номер (S.N.) .................

Следует использовать только оригинальные запасные части. Их можно приобрести в сер‐ висном центре и авторизованных магазинах запчастей.

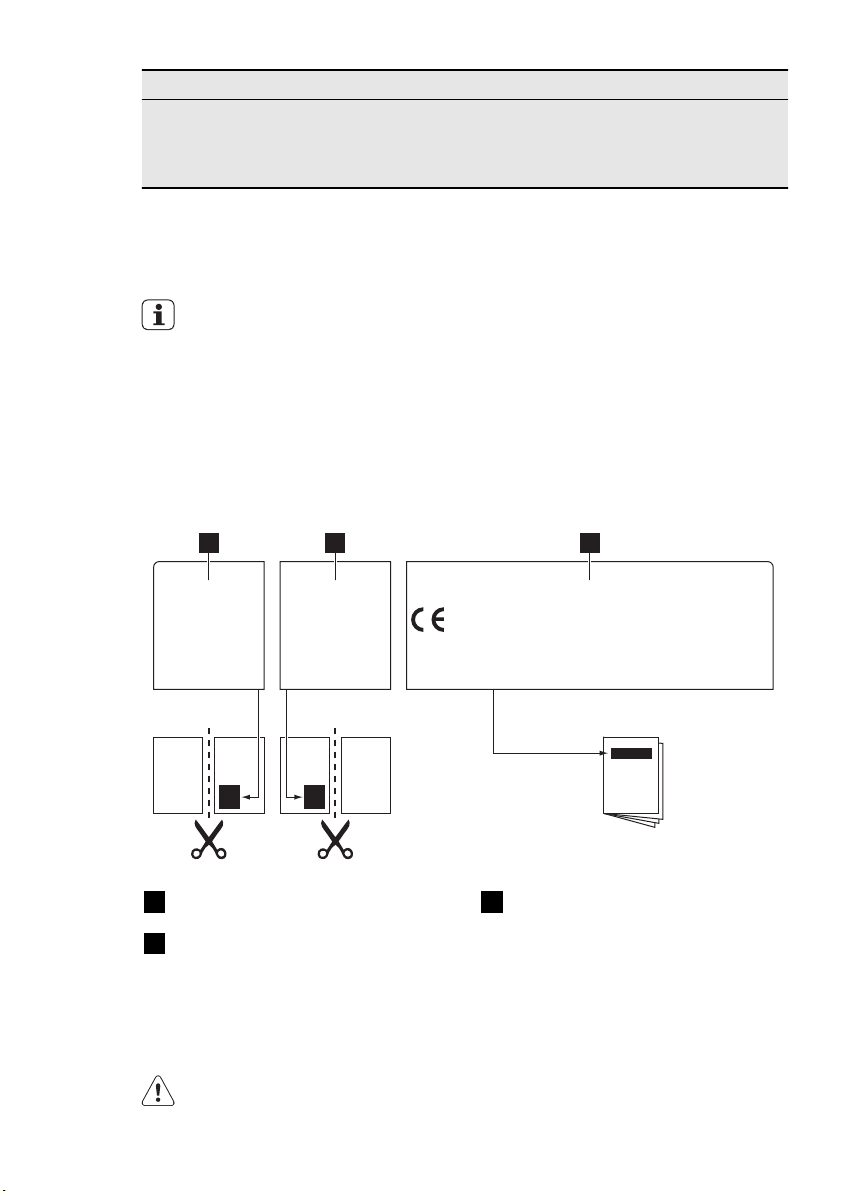

6.1 Наклейки, вложенные в пакет с принадлежностями

Приклейте самоклеющиеся наклейки, как ука‐ зано ниже:

• Убедитесь в том, что при‐

• Проверьте предохрани‐

• Убедитесь, что крышка и

• После появления пламе‐

• Убедитесь, что инжектор

РУССКИЙ 9

бор подключен к электро‐ сети и электроэнергия по‐ дается.

тель. Если предохрани‐ тель сработает повторно, обратитесь к квалифици‐ рованному электрику.

рассекатель горелки ус‐ тановлены правильно.

ни удерживайте ручку на‐ жатой около 5 секунд.

не засорен, а в рассека‐ теле горелки нет остатков пищи.

Page 10

www.electrolux.com

1 2 3

MOD.

PROD.NO.

SER.NO

DATA

Приклеить на гарантийный талон и от‐

править Приклеить на гарантийный талон и со‐

хранить

7. УСТАНОВКА

ВНИМАНИЕ! См. Главу «Сведения по технике безопасности».

ВНИМАНИЕ! Следующие указания по установке, подключению и техобслуживанию от‐ носятся к операциям, которые дол‐ жны выполняться только квалифици‐ рованными специалистами в соответ‐ ствии с действующими стандартами и местными нормами.

MOD.

PROD.NO.

SER.NO

DATA

MODELMODEL

0049

03 IT

MADE IN ITALY

MOD. PROD.NO. SER.NO.

Приклеить на инструкцию по

эксплуатации

TYPE 230V-50Hz IP20

Убедитесь, что давление подвода га‐ за соответствует рекомендуемым ве‐ личинам. Регулируемое колено кре‐ пится к трубе газовой магистрали с помощью гайки G 1/2 дюйма. Закру‐ тите все детали, не затягивая их, по‐ верните колено в нужном направле‐ нии и затяните все резьбовые соеди‐ нения.

7.1 Подключение к газовой магистрали

Используйте жесткие трубы или гибкий шланг из нержавеющей стали, соответствующий действующим нормам. При использовании гибких металлических шлангов следите за тем, чтобы они не касались подвижных час‐ тей и не передавливались. Принимайте такие же меры предосторожности при сборке вароч‐ ной панели в одно целое с духовым шкафом.

ABC

Вывод трубы с гайкой

Стиральная машина

Коленчатая труба Сжиженный газ: используйте резиновый тру‐ бодержатель. Всегда устанавливайте про‐ кладку. Затем приступите к подключению к линии подачи газа. Гибкая подводка может использоваться, только если:

Page 11

– ее температура не будет превышать ком‐

натную более, чем на 30°C; – ее длина не превышает 1500 мм; – она не имеет сужений; – она не натянута и не перекручена; – она не касается острых кромок или углов; – ее можно легко осмотреть, чтобы прове‐

рить ее состояние. Контроль сохранности гибкого шланга вклю‐ чает в себя следующую проверку:

– отсутствие трещин, порезов, следов горе‐

ния, как на концах, так и по всей его длине; – материал шланга не стал жестким, а сохра‐

нил свою нормальную эластичность; – на хомутах крепления отсутствует ржавчи‐

на; – срок годности шланга не истек.

В случае обнаружения одного или нескольких дефектов не ремонтируйте шланг, а замените его.

После завершения установки убеди‐ тесь, что трубные соединения абсо‐ лютно герметичны. Используйте для проверки мыльный раствор. Запре‐ щается использовать пламя!

7.2 Замена инжекторов

Снимите подставки для посуды.

Снимите крышки и рассекатели пламени горелок.

С помощью торцевого ключа на 7 мм от‐ винтите инжекторы и замените их соот‐ ветствующими типу используемого газа (см. таблицу в разделе «Технические данные»).

Установите все детали на место, выпол‐ нив вышеописанную процедуру в обрат‐ ном порядке.

Замените табличку с техническими дан‐ ными (размещенную вблизи трубы подво‐ да газа) табличкой, соответствующей но‐ вому типу используемого газа. Эта та‐ бличка находится в пакете с принадлеж‐ ностями, поставляемыми вместе с прибо‐

ром. Если давление подачи газа нестабильно или отличается от необходимого давления, на трубу подачи газа следует установить соот‐ ветствующий редуктор.

РУССКИЙ 11

7.3 Регулировка минимального уровня пламени

Для установки минимального уровня пламени выполните следующие действия:

Зажгите горелку.

Поверните ручку в положение, соответ‐ ствующее минимальному пламени.

Снимите ручку управления.

Тонкой отверткой отрегулируйте положе‐ ние винта обводного клапана.

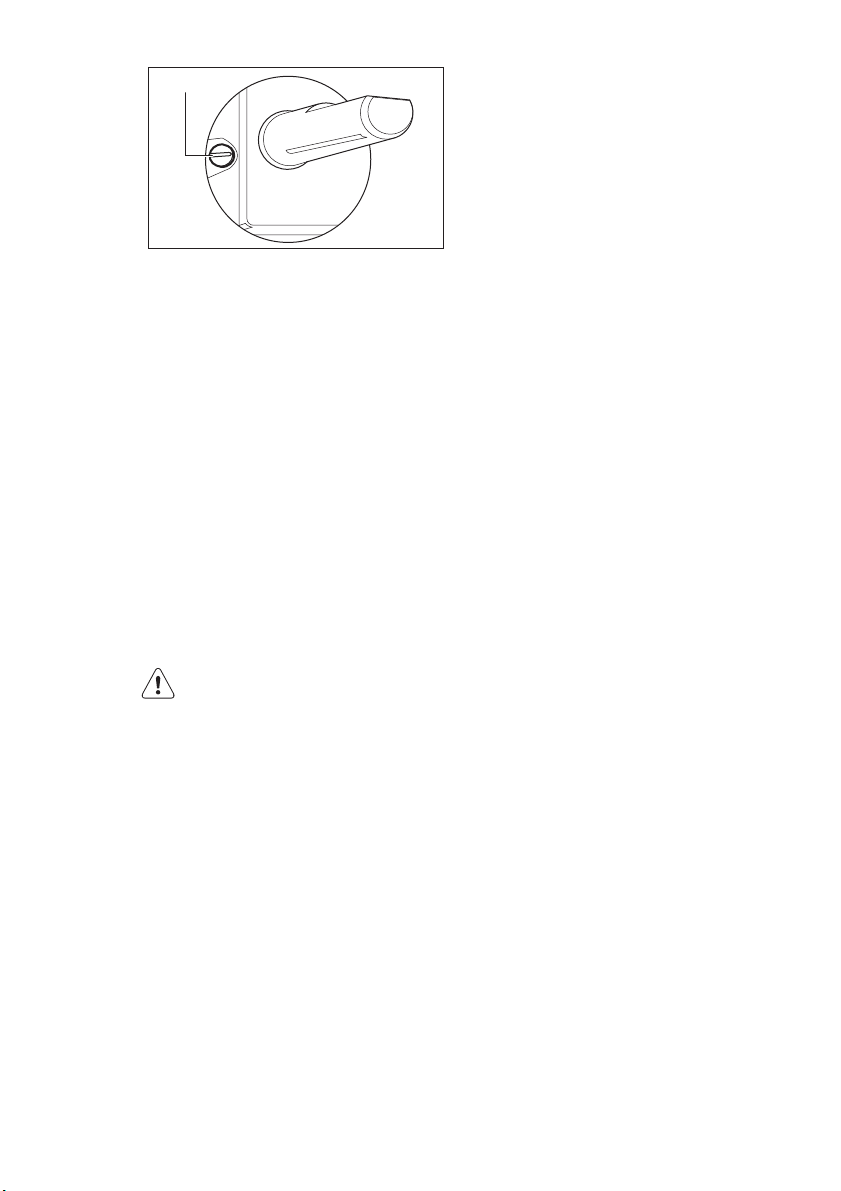

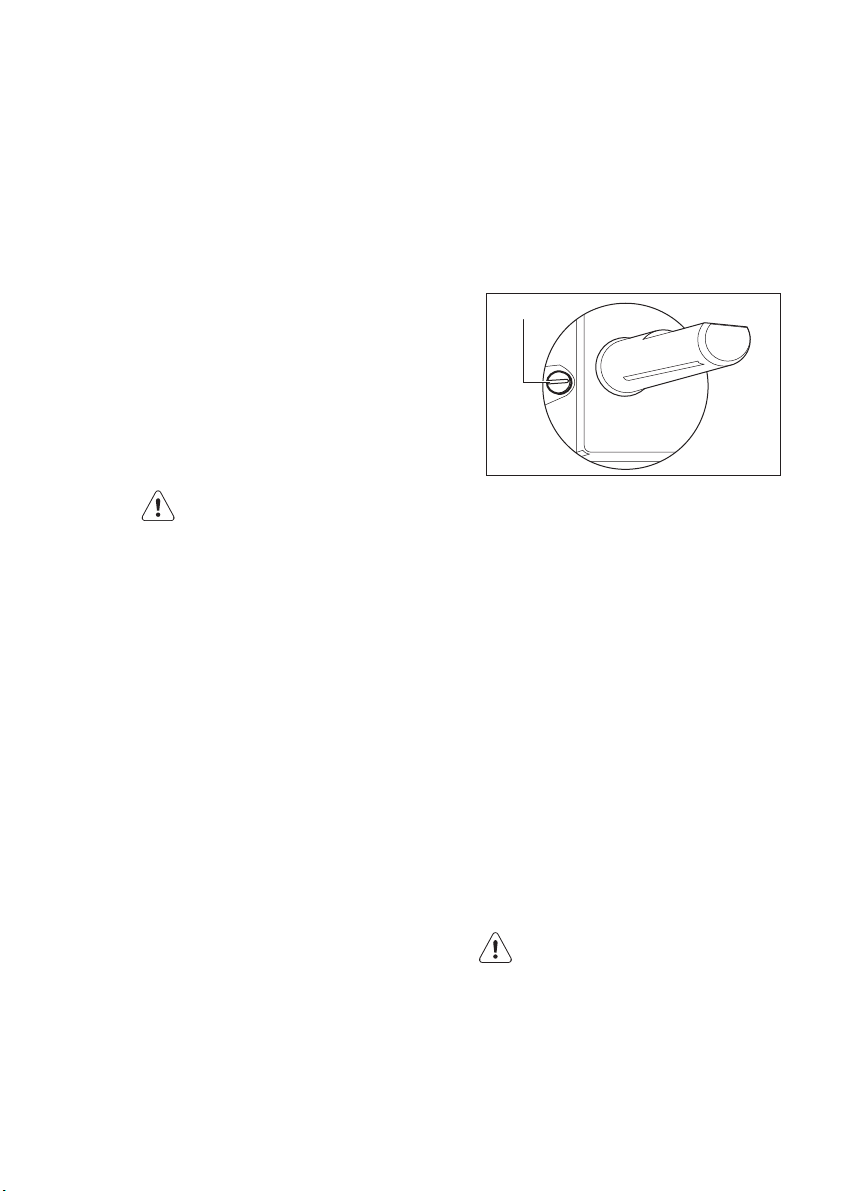

Винт обводного клапана

• При переходе с природного газа G20 20 мбар (или природного газа G20 13 мбар

на сжиженный газ закрутите винт обводно‐ го клапана до упора.

• При переходе с сжиженного на природный газ G20 давлением 20 мбар открутите винт обводного клапана приблизительно на 1/4 оборота.

• При переходе с природного газа G20 да‐ влением 20 мбар на природный G20 газ да‐

влением 13 мбар го клапана примерно на 1/4 оборота.

• При переходе с сжиженного на природный газ G20 давлением 13 мбар

винт обводного клапана примерно на 1/2 оборота.

• При переходе с природного газа G20 да‐ влением 13 мбар

давлением 20 мбар закрутите винт обвод‐ ного клапана примерно на 1/4 оборота.

ВНИМАНИЕ! Убедитесь, что пламя не гаснет при быстром повороте ручки из макси‐ мального в минимальное положение.

открутите винт обводно‐

открутите

на природный газ G20

)

7.4 Подключение к электросети

• Заземлите прибор в соответствии с требо‐ ваниями техники безопасности.

только для России

Page 12

www.electrolux.com

• Проверьте, чтобы напряжение и тип элек‐

• В комплект поставки прибора входит сете‐

• Установка или замена любых электриче‐

• Включайте прибор только в установленную

• Убедитесь, что после установки к вилке

• Для отключения прибора от электросети не

• Запрещается подключать прибор через уд‐

• Кабель электропитания должен быть рас‐

• При подключении к электросети необходи‐

• Ни одна из частей соединительного кабеля

7.5 Замена сетевого шнура

При замене сетевого шнура используйте только специальный кабель типа H05V2V2-F T90 или эквивалентный ему. Удостоверьтесь, что провод имеет сечение, допускающее его использование при данном напряжении и ра‐

тропитания, указанные на табличке с тех‐ ническими характеристиками, соответство‐ вали напряжению и типу электропитания местной электросети.

вой кабель. Его следует оборудовать вил‐ кой, соответствующей нагрузке, указанной на табличке с техническими данными. Вил‐ ку следует вставлять в розетку надлежаще‐ го типа и мощности.

ских компонентов должна выполняться только сотрудником сервисного центра или квалифицированным специалистом.

надлежащим образом электророзетку с за‐ щитным контактом.

имеется доступ.

тяните за кабель электропитания. Всегда беритесь за саму вилку.

линитель, переходник или тройник (опас‐ ность возгорания). Проверьте заземление на соответствие стандартам и нормативам.

положен таким образом, чтобы он не касал‐ ся горячих частей прибора.

мо обеспечить наличие устройства, кото‐ рое позволяет полностью отключать при‐ бор от сети с минимальным зазором между контактами 3 мм, например, защитного ав‐ томатического выключателя, защитных вы‐ ключателей, срабатывающих в случае за‐ мыкания на заземление, или плавкого предохранителя.

не должна нагреваться до температуры 90°C. Синий нейтральный провод должен быть подсоединен к клеммной колодке с буквой «N». Коричневый (или черный) фа‐ зовый провод (подключен к контакту клемм‐ ной колодки, помеченному буквой «L») все‐ гда должен соединяться с фазой сети.

бочей температуре. Желто-зеленый провод заземления должен быть примерно на 2 см длиннее коричневого (или черного) провода, идущего на фазу.

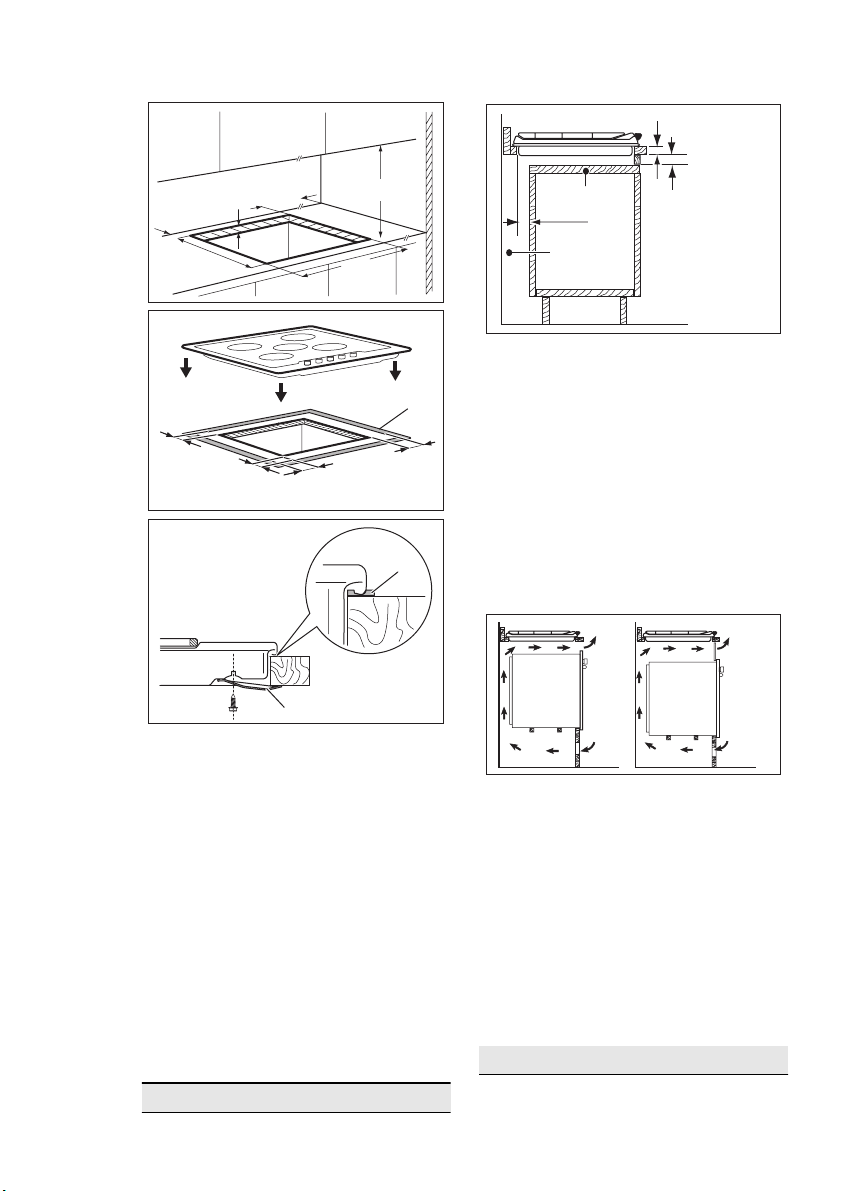

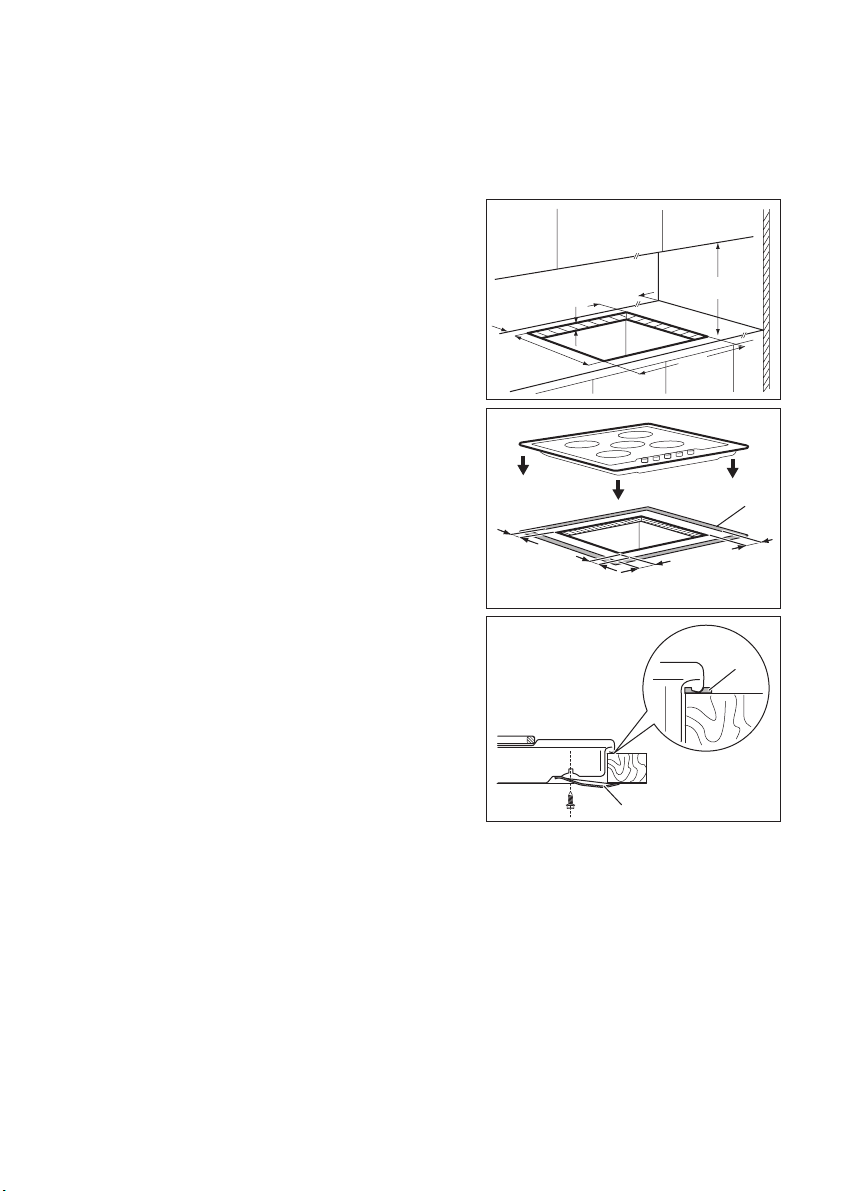

7.6 Встраивание

86 mm

min. 650 mm

560 mm

86 mm

min.

min. 55 mm

480 mm

10 mm

450 mm

30 mm

3 mm

идущая в комплекте герметизирующая прокладка

идущие в комплекте крепежные скобы

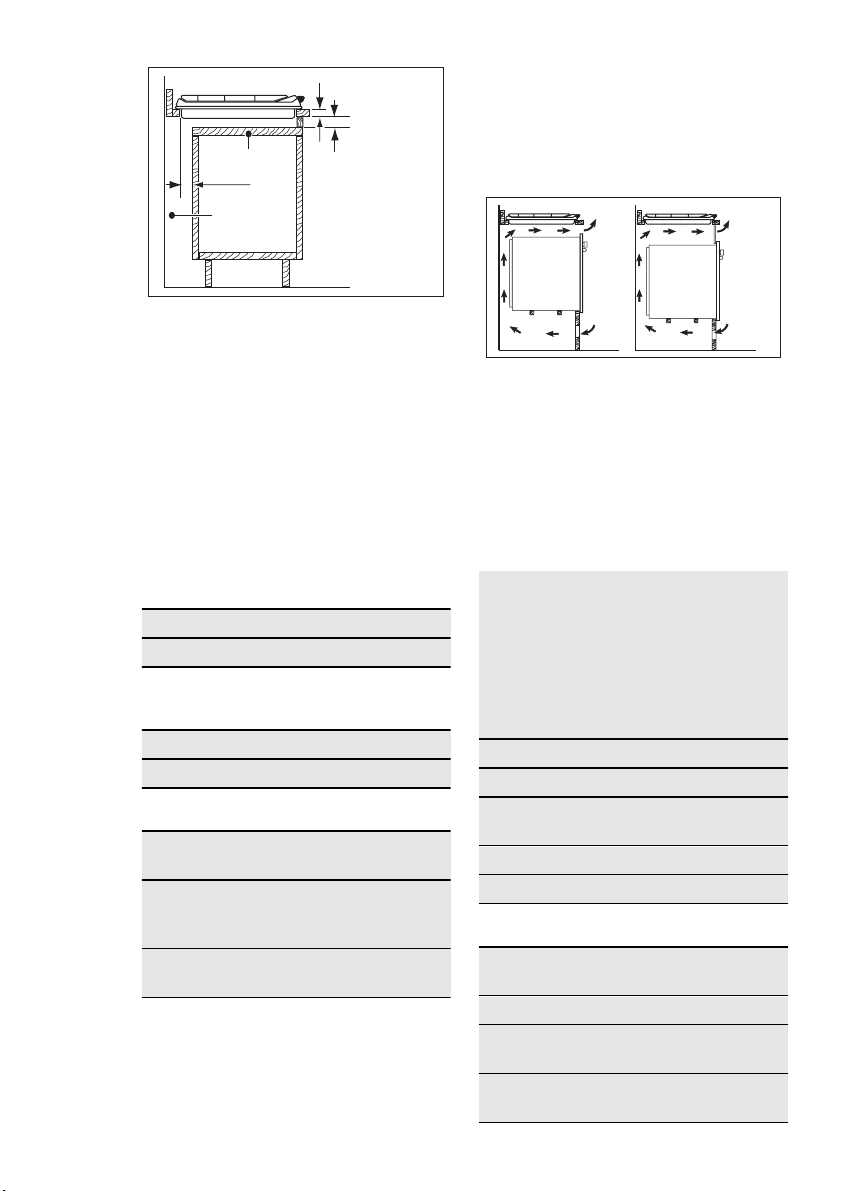

7.7 Возможности встраивания

Кухонный шкаф с дверцей

Панель, установленная под варочной пане‐ лью, должна легко сниматься для обеспече‐ ния доступа к узлам, нуждающимся в техниче‐ ском обслуживании.

Page 13

30 mm

60 mm

min 20 mm (max 150 mm)

Съемная панель

Пространство для подключения проводов

Кухонный шкаф с духовым шкафом

Размеры ниши под варочную панель должны соответствовать указанным, в кухонном шка‐

8. ТЕХНИЧЕСКИЕ ДАННЫЕ

РУССКИЙ 13

фу должны быть предусмотрены вентиля‐ ционные отверстия для постоянного притока воздуха. Из соображений безопасности, а так‐ же для упрощения процедуры извлечения ду‐ хового шкафа из шкафа, электрические сое‐ динения для варочной панели и духового шкафа должны быть выполнены раздельно.

50 cm2

360 cm2

120 cm2

180 cm2

Размеры варочной панели

Ширина: 744 мм Длина: 510 мм

Размеры выреза для варочной поверхности

Ширина: 560 мм Длина: 480 мм

Тепловая мощность

Горелка повышен‐

3 кВт

ной мощности: Горелка для уско‐

2 кВт ренного приготов‐ ления:

Вспомогательная

1 кВт горелка:

ОБЩАЯ МОЩ‐ НОСТЬ:

G20 (2H) 20 мбар =

11 кВт

G30/G31 (3B/P)

30/30 мбар = 771 г/

час

G20 (2H) 13 мбар =

11 кВт только для

России Электропитание: 230 В ~ 50 Гц Категория: II2H3B/P Подключение к га‐

G 1/2"

зовой магистрали: Подвод газа: G20 (2H) 20 мбар Класс прибора: 3

Диаметры обводных клапанов

Горелка Ø обводного клапа‐

на в 1/100 мм

Вспомогательная 28

Для ускоренного

приготовления

Повышенной мощ‐

ности

Page 14

www.electrolux.com

Газовые горелки

ГОРЕЛКА

Вспомога‐ тельная

Ускорен‐ ного приготов‐ ления

Повышен‐ ной мощ‐ ности

Газовые горелки G20 13 мбар - только для России

Вспомогатель‐ ная

Ускоренного приготовления

Повышенной мощности

ОБЫЧНАЯ

МОЩ‐

НОСТЬ

ПОНИ‐

ЖЕННАЯ

МОЩ‐

НОСТЬ

кВт кВт инж. 1/100

1.0 0.33 70 0.095 50 73

2.0 0.45 96 0.190 71 145

3.0 (прир. газ)

2.8 (сжи‐

0.75 119 0.286 86 204

женный

газ)

ГОРЕЛКА ОБЫЧНАЯ

МОЩНОСТЬ

кВт кВт инж. 100/мм м³/час

1.0 0.33 82 0.106

2.0 0.45 111 0.212

3.0 0.75 149 0.318

ПРИРОДНЫЙ ГАЗ

G20 (2H) 20 мбар

мм

ПОНИЖЕННАЯ

МОЩНОСТЬ

ОБЫЧНАЯ МОЩНОСТЬ

Сжиженный газ (Бутан/

пропан)

G30/G31 (3B/P) 30/30

м³/час

инж. 1/100

мм

ОБЫЧНАЯ МОЩНОСТЬ

ПРИРОДНЫЙ ГАЗ

G20 (2H) 13 мбар

мбар

г/час

9. ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ

Материалы с символом на переработку. Положите упаковку в

соответствующие контейнеры для сбора вторичного сырья. Принимая участие в переработке старого электробытового оборудования, Вы помогаете защитить окружающую среду и

следует сдавать

здоровье человека. Не выбрасывайте вместе с бытовыми отходами бытовую технику,

помеченную символом изделие на местное предприятие по

переработке вторичного сырья или обратитесь в свое муниципальное управление.

. Доставьте

Page 15

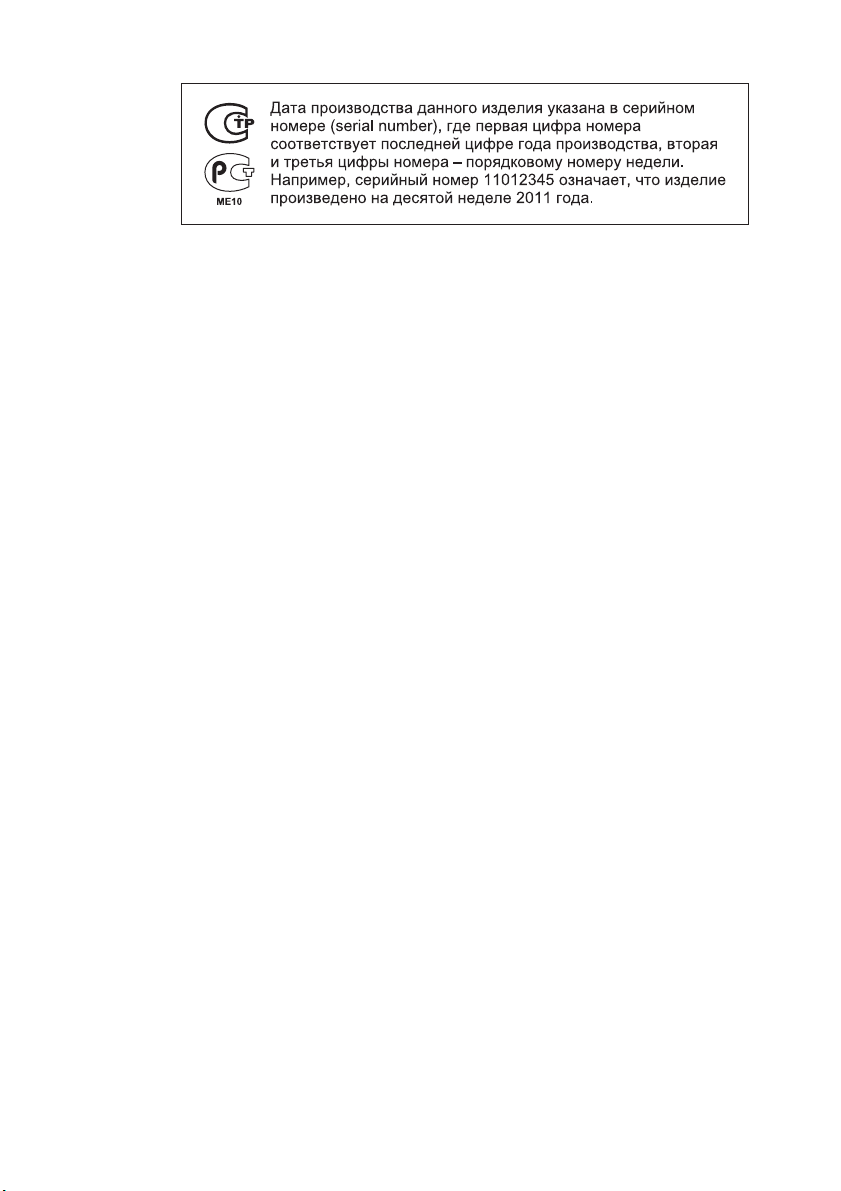

РУССКИЙ 15

Page 16

www.electrolux.com

ЗМІСТ

1. ІНФОРМАЦІЯ З ТЕХНІКИ БЕЗПЕКИ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

2. ОПИС ВИРОБУ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

3. ЩОДЕННЕ КОРИСТУВАННЯ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

4. КОРИСНІ ПОРАДИ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

5. ДОГЛЯД ТА ЧИСТКА . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

6. УСУНЕННЯ ПРОБЛЕМ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

7. УСТАНОВКА . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

8. ТЕХНІЧНА ІНФОРМАЦІЯ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

9. ОХОРОНА ДОВКІЛЛЯ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

МИ ПРО ВАС ДУМАЄМО

Дякуємо за покупку приладу Electrolux. Ви обрали продукт, який втілює в собі десятки років професійного досвіду та інновацій. Оригінальний та стильний, він був розроблений з думкою про вас. Тому щоразу, коли ви ним користуєтесь, ви можете бути впевнені в отриманні гарних результатів.

Ласкаво просимо в світ Electrolux.

Звертайтеся на наш веб-сайт:

Поради з використання, брошури, інструкції з усунення несправностей, сервісна інформація: www.electrolux.com

Зареєструйте виріб, щоб отримати покращене обслуговування: www.electrolux.com/productregistration

Придбання приладдя, витратних матеріалів та оригінальних запчастин для вашого приладу: www.electrolux.com/shop

РОБОТА З КЛІЄНТАМИ ТА СЕРВІСНЕ ОБСЛУГОВУВАННЯ

Рекомендується використовувати оригінальні запчастини. При звертанні до сервісного центру необхідно мати наступну інформацію. Її можна знайти на табличці з технічними даними. Модель, номер виробу, серійний номер.

Увага! Важлива інформація з техніки безпеки. Загальна інформація та рекомендації Екологічна інформація

Може змінитися без оповіщення.

Page 17

Українська 17

ІНФОРМАЦІЯ З ТЕХНІКИ БЕЗПЕКИ

Цей прилад придатний для використання на наступних ринках: RU

Перед установкою та експлуатацією приладу слід уважно прочитати інструкцію користува‐ ча. Виробник не несе відповідальності за пош‐ кодження, що виникли через неправильне встановлення або експлуатацію. Інструкції з користування приладом слід зберігати з ме‐ тою користування в майбутньому.

• Захистіть зрізи за допомогою ущільнюваль‐

• Захистіть дно приладу від пари та вологи.

• Не встановлюйте прилад біля дверей або

• При встановленні приладу над шухлядами,

1.1 Безпека дітей і вразливих осіб

Попередження! Існує ризик задушення, ушкоджень чи втрати працездатності.

• Цей прилад може використовуватись діть‐ ми старше 8 років та особами із зниженими фізичними, сенсорними або психічними можливостями чи недостатнім досвідом і знаннями лише під наглядом або після про‐ ведення інструктажу стосовно користуван‐ ня приладом відповідальною за їх безпеку людиною.

• Не дозволяйте дітям гратися з приладом.

• Пакувальні матеріали слід тримати в недо‐ ступному для дітей місці.

• Не допускайте дітей та домашніх тварин до приладу під час його роботи чи охолоджен‐ ня. Доступні частини гарячі.

• Якщо прилад оснащено захистом від досту‐ пу дітей, рекомендується його увімкнути.

• Чищення та технічне обслуговування не можна виконувати дітям без нагляду.

• Дно приладу може сильно нагріватися. Щоб

Підключення до електромережі

• Всі роботи з підключення до електричної

• Перед виконанням будь-яких робіт з елек‐

• Переконайтеся у правильному встановлен‐

• Переконайтеся, що встановлено захист від

1.2 Установка

Попередження! Цей прилад повинен встановлювати лише кваліфікований фахівець.

• Повністю зніміть упаковку.

• Не підключайте і не експлуатуйте пошкод‐ жений прилад.

• Дотримуйтеся інструкцій, що постачаються разом із приладом.

• Дотримуйтеся вимог щодо мінімальної від‐ стані до інших приладів чи предметів.

• Прилад важкий, будьте обережні, коли пе‐ ресуваєте його. Обов’язково одягайте за‐ хисні рукавички.

• При підключенні приладу до найближчих

• Стежте за тим, щоб проводи не заплутува‐

• Використовуйте кабельний затискач.

• Користуйтеся підходящим кабелем живлен‐

• Під час встановлення приладу пильнуйте,

• Електричне підключення повинно передба‐

ного матеріалу для попередження прони‐ кнення вологи, що викликає набухання.

під вікном. Це попередить падіння гарячого посуду з приладу при відкриванні дверей чи вікна.

переконайтесь у наявності достатнього міс‐ ця для циркуляції повітря між дном приладу та верхньою шухлядою.

унеможливити доступ до дна, рекомен‐ дується підкласти під прилад ізолюючу па‐ нель із негорючого матеріалу.

Попередження! Існує ризик займання чи ураження елекричним струмом.

мережі мають виконуватися кваліфікованим електриком.

тричною проводкою переконайтеся, що прилад не підключений до джерела жи‐ влення.

ні приладу. Нещільні або неправильно ви‐ конані контактні з'єднання можуть призве‐ сти до перегрівання клеми.

ураження електричним струмом.

розеток не допускайте, щоб електричні про‐ води торкалися приладу або гарячого пос‐ уду.

лися.

ня.

щоб не пошкодити кабель живлення і штеп‐ сель. Для заміни пошкодженого кабелю слід звернутися до сервісного центру.

чати наявність ізолюючого пристрою для

Page 18

www.electrolux.com

• Використовуйте належні ізоляційні при‐

Газове підключення

• Усі роботи з підключення до газової мережі

• Подбайте про те, щоб повітря могло вільно

• Інформацію стосовно подачі газу див. на

• Цей прилад не підключений до пристрою

1.3 Користування

• Цей прилад призначений для домашнього

• Не змінюйте технічні характеристики прила‐

• Не використовуйте для керуванням прила‐

• Не залишайте прилад без нагляду під час

• Забороняється керувати приладом вологи‐

• Не кладіть столові прибори або кришки ка‐

• Після кожного використання вимикайте зо‐

• Не використовуйте прилад як робочу по‐

• Якщо на поверхні приладу з'явились тріщи‐

повного відключення від електромережі. Зазор між контактами ізолюючого пристрою має становити не менше 3 мм.

строї: лінійний роз’єднувач, запобіжник (за‐ побіжник, що вгвинчується, слід викрутити з патрона), реле захисту від замикання на землю і контактор.

мають виконуватися кваліфікованим спеціа‐ лістом.

циркулювати навколо приладу.

табличці з технічними даними.

для виведення продуктів згорання. Підклю‐ чіть прилад, керуючись діючими правилами встановлення. Дотримуйтеся вимог щодо належної вентиляції.

Попередження! Існує небезпека травмування, опіків та ураження електричним струмом.

використання.

ду.

дом зовнішній таймер або окрему систему дистанційного керування.

користування ним.

ми руками. Не користуйтеся приладом, як‐ що він контактує з водою.

струль на зони нагрівання. Вони стають га‐ рячими.

ни нагрівання.

верхню або для зберігання речей.

ни, негайно від'єднайте його від електроме‐ режі. Це попередить ураження електрич‐ ним струмом.

Попередження! Існує небезпека вибуху або пожежі.

• При нагріванні жирів та олії можуть вивіль‐ нятися горючі пари. При готуванні з викори‐ станням жирів та олії тримайте їх осторонь відкритого вогню або гарячих об'єктів.

• Пари, які виділяє дуже гаряча олія, можуть спричинити спонтанне загоряння.

• Вживана олія, що містить залишки їжі, може спричинити пожежу при нижчій температу‐ рі, ніж олія, яка використовується вперше.

• Не кладіть займисті речовини чи предмети, змочені в займистих речовинах, усередину приладу, поряд з ним або на нього.

• Не намагайтеся загасити полум’я водою. Від’єднайте прилад від мережі і накрийте полум’я кришкою або протипожежною ков‐ дрою.

Попередження! Існує ризик пошкодження приладу.

• Не ставте гарячий посуд на панель керу‐ вання.

• Не допускайте, щоб із посуду випаровува‐ лася вся рідина.

• Будьте обережні і слідкуйте, щоб будь-які предмети чи посуд не впали на прилад. Це може призвести до пошкодження поверхні.

• Не включайте зони нагрівання, якщо на них немає посуду або посуд порожній.

• Не кладіть фольгу на прилад.

• Кухонний посуд із чавуну чи алюмінію або посуд із пошкодженим дном може подряпа‐ ти склокераміку. Піднімайте такий посуд, якщо потрібно переставити його в інше міс‐ це на варильній поверхні.

• Забезпечте добру вентиляцію у приміщен‐ ні, де встановлюється прилад.

• Переконайтеся, що вентиляційні отвори не заблоковані.

• Використовуйте тільки стійкий посуд пра‐ вильної форми; діаметр посуду має бути більшим, ніж діаметр конфорок. Існує ризик перегріву і розколу скляної поверхні (за на‐ явності).

• Переконайтеся, що полум’я не згасає, якщо швидко повернути ручку з максимального положення в мінімальне.

• Пильнуйте, щоб посуд розташовувався по центру кілець і не виступав за краї вариль‐ ної поверхні.

• Користуйтеся лише приладдям, що поста‐ чається із приладом.

Page 19

• Не встановлюйте розсіювач полум’я на кон‐ форку.

1.4 Догляд і чищення

Попередження! Існує ризик пошкодження приладу.

• Регулярно очищуйте прилад для поперед‐ ження погіршення матеріалу поверхні.

• Не використовуйте воду з пульверизатора або пар для чищення приладу.

• Протріть прилад вологою м'якою ганчіркою. Застосовуйте лише нейтральні миючі засо‐ би. Не застосовуйте абразивні засоби, абразивні серветки, розчинники та металеві предмети.

1.5 Утилізація

Попередження! Існує небезпека травмування або за‐ душення.

2. ОПИС ВИРОБУ

Українська 19

• Щоб отримати інформацію про належну утилізацію приладу, слід звернутися до ор‐ ганів муніципальної влади.

• Відключіть прилад від електромережі.

• Відріжте кабель живлення і викиньте його.

• Сплющте зовнішні газові труби.

Цей продукт по змісту небезпечних речовин відповідає вимогам Технічного регламенту обмеження використання деяких небезпечних речовин в електричному та електронному обладнанні (постанова Кабінета Міністрів України №1057 від 3 грудня 2008р.)

2.1 Оснащення варильної поверхні

2.2 Ручки керування

Символ Опис

газ не подається / вимкнено

положення розпа‐ лювання / макси‐ мальна подача газу

Швидка конфорка

Допоміжна конфорка

Ручки керування

Конфорка середньої швидкості

Символ Опис

мінімальна подача газу

Page 20

www.electrolux.com

3. ЩОДЕННЕ КОРИСТУВАННЯ

Попередження! Див. розділ «Інформація з техніки безпеки».

3.1 Запалювання конфорки

Попередження! Будьте дуже обережні при викори‐ станні відкритого вогню в кухні. Ви‐ робник не несе відповідальності у ви‐ падку неправильного поводження з вогнем.

Завжди запалюйте конфорку перед тим, як ставити на неї каструлю.

Щоб запалити конфорку, виконайте наступні дії.

Поверніть ручку керування проти годин‐ никової стрілки у максимальне положен‐

ня (

) і натисніть її.

Тримайте ручку приблизно 5 секунд, щоб термопара нагрілась. У іншому випадку подача газу припиниться.

Коли встановиться рівномірне полум’я, ві‐ дрегулюйте його рівень.

Якщо після декількох спроб конфорка не загорається, переконайтеся, що корона і кришка знаходяться у пра‐ вильному положенні.

Кришка конфорки

Розсікач конфорки

Свічка запалювання

Термопара

Попередження! Не тримайте ручку керування натис‐ нутою протягом більше 15 секунд. Якщо конфорка не запалюється че‐ рез 15 секунд, відпустіть ручку керу‐ вання, поверніть її в положення «вим‐ кнено» та спробуйте знову запалити конфорку мінімум через 1 хвилину.

За відсутності електроживлення роз‐ палювання конфорки можна здійсни‐ ти без електричного пристрою; у цьо‐ му випадку піднесіть до пальника по‐ лум'я, натисніть на відповідну ручку і поверніть її проти годинникової стріл‐ ки у положення «максимум».

Якщо пальник випадково згасне, по‐ верніть ручку в положення "вимк." і спробуйте підпалити пальник знову через 1 хвилину.

Генератор іскри може спрацювати ав‐ томатично, коли ви увімкнете подачу електроенергії після встановлення або після того, як відновиться елек‐ тропостачання після перебоїв. Це нормально.

4. КОРИСНІ ПОРАДИ

Попередження! Див. розділ «Інформація з техніки безпеки».

3.2 Вимикання пальника

Щоб загасити пальник, поверніть ручку на символ

Попередження! Перед тим як знімати посуд із кон‐ форки, зменште полум’я або вимкніть конфорку.

Page 21

4.1 Економія електроенергії

• По можливості завжди накривайте каструлі кришкою.

• Коли рідина починає кипіти, прикручуйте газ, щоб вона кипіла на повільному вогні.

Користуйтеся посудом, діаметр дна якого від‐ повідає розмірам конфорок.

Конфорка Діаметр посуду

Швидка кон‐

форка

Передня

конфорка се‐

редньої

швидкості

Задня кон‐

форка се‐

редньої

швидкості

Допоміжна

конфорка

Попередження! Не ставте одну каструлю одночасно на дві конфорки.

180 - 260 мм

120 - 180 мм

120 - 220 мм

80 - 180 мм

Українська 21

Попередження! Пильнуйте, щоб ручки посуду не ви‐ ступали за передній край варильної поверхні. Для забезпечення макси‐ мальної стійкості і зменшення спожи‐ вання газу посуд має стояти по цент‐ ру конфорок.

Щоб уникнути травм чи проливання вмісту посуду, не ставте на конфорки нестійкий або деформований посуд.

Інформація про акриламіди

Важливо! Згідно з останніми науковими даними, якщо ви сильно смажите страву (особливо, якщо вона містить крохмаль), акриламіди можуть зашкодити вашому здоров'ю. Тому рекомендуємо готувати при найнижчих температурах і не підрум'янювати страви надто сильно.

5. ДОГЛЯД ТА ЧИСТКА

Попередження! Див. розділ «Інформація з техніки безпеки».

Попередження! Перш ніж мити прилад, вимкніть його й дайте охолонути. Перш ніж викону‐ вати будь-які дії з технічного обслуго‐ вування або чищення, необхідно від‐ ключити прилад від джерела живлен‐ ня.

Подряпини або темні плями на по‐ верхні не впливають на роботу при‐ ладу.

• Підставки для посуду знімаються для зруч‐ ного миття варильної поверхні.

• Щоб очистити емальовані деталі, кришку та корону, помийте їх теплою мильною водою й ретельно висушіть перед встановленням.

• Деталі з нержавіючої сталі промийте во‐ дою, а потім насухо витріть м’якою ганчір‐ кою.

• Підставки під посуд не можна мити в пос‐ удомийній машині. Мийте їх вручну.

• Будьте обережні під час витирання вимитих вручну підставок для посуду, оскільки в процесі нанесення емалі іноді залишаються гострі краї. Якщо потрібно, видаляйте стійкі плями за допомогою пастоподібного засобу для чищення.

Page 22

www.electrolux.com

• Правильно встановіть підставки для посуду

• Щоб конфорка працювала правильно, від‐

• Будьте дуже обережні, замінюючи підстав‐

Після чищення насухо протріть прилад м’якою тканиною. Предмети з нержавіючої сталі тьмяніють при сильному нагріванні. Не слід готувати у кам’яному, глиняному або чавунному посуді. Не користуйтесь алюмінієвою фольгою, щоб не пошкодити варильну поверхню.

Видалення забруднень:

після чищення.

галуження підставки для посуду мають зна‐ ходитися в центрі конфорки.

ки для посуду, щоб запобігти пошкодженню варильної поверхні.

– Негайно видаляйте: пластмасу, полі‐

мерну плівку, що розплавилися, за‐ лишки страв, що містять цукор.

– Вимкніть прилад і дайте йому охолону‐

ти, перш ніж видаляти: вапняні та водяні розводи, бризки жиру та плями з металевим відблиском. Використо‐ вуйте спеціальний засіб для чищення, що може використовуватись для даної варильної поверхні.

Чистіть прилад вологою ганчіркою з неве‐ ликою кількістю миючого засобу.

Після очищення протріть прилад насухо чистою ганчіркою.

5.1 Чищення свічки запалювання

Чищення свічки запалювання можливе завдя‐ ки тому, що вона зроблена з керамічного ма‐ теріалу і металевого електрода. Ці елементи слід регулярно та ретельно очищувати. Крім того, потрібно перевіряти, чи не засмітилися отвори розсікачів конфорки.

5.2 Періодичне технічне

обслуговування

Періодично звертайтеся до свого місцевого центру технічного обслуговування з прохан‐ ням перевірити подачу газу та роботу при‐ строю для регулювання тиску, якщо він вста‐ новлений.

6. УСУНЕННЯ ПРОБЛЕМ

Проблема Можлива причина Спосіб усунення

Під час запалювання газу відсутня іскра

• Кришка та розсікач кон‐

Полум’я згасає одразу після запалювання

• Не подається електрожи‐ влення

форки розміщені нерівно

• Термопара достатньо не нагрівається

• Перевірте, чи прилад під‐ ключено до електромере‐ жі та увімкнуто.

• Перевірте запобіжник. Як‐ що запобіжник спрацював декілька раз, викличте кваліфікованого електри‐ ка.

• Перевірте, щоб кришка та розсікач конфорки були встановлені правильно.

• Після запалювання утри‐ муйте ручку натиснутою приблизно 5 секунд.

Page 23

Проблема Можлива причина Спосіб усунення

Полум’я горить не по всьо‐ му колу конфорки

• Розсікач конфорки заби‐ тий залишками їжі

Якщо виникла несправність, спочатку спро‐ буйте вирішити проблему самостійно. Якщо ви не можете усунути проблему, зверніться до закладу, де ви придбали прилад, або до цент‐ ру технічного обслуговування.

У разі неправильного користування приладом або його встановлення не вповноваженим спеціалістом візит фахівця центру післяпродажного об‐ слуговування або продавця може бу‐ ти платним навіть у гарантійний пе‐ ріод.

Ця інформація необхідна, щоб можна було швидко і правильно вам допомогти. Вона на‐ ведена на табличці з технічними даними.

• Опис моделі ............

1 2 3

Українська 23

• Перевірте, чи не заблоко‐ вана форсунка і чи не по‐ трапили залишки їжі до розсікача конфорки.

• Номер виробу (PNC) ............

• Серійний номер (S.N.) ............

Використовуйте лише оригінальні запасні ча‐ стини. Їх можна придбати у сервісному центрі та в авторизованих магазинах запчастин.

6.1 Наклейки, що постачаються разом із приладом (містяться у пакунку з приладдям)

Відповідно до нижченаведених інструкцій при‐ ліпіть клейкі наклейки.

MOD.

PROD.NO.

SER.NO

DATA

Приліпіть на гарантійний талон та віді‐

шліть цю частину Приліпіть на гарантійний талон та збере‐

жіть цю частину

7. УСТАНОВКА

Попередження! Див. розділ «Інформація з техніки безпеки».

MOD.

PROD.NO.

SER.NO

DATA

MODELMODEL

0049

03 IT

MADE IN ITALY

MOD. PROD.NO. SER.NO.

Приліпіть на інструкцію з експлуатації

TYPE 230V-50Hz IP20

Page 24

www.electrolux.com

7.1 Підключення газу

Застосовуйте нерухоме з’єднання або гнучкий шланг із іржостійкої сталі згідно з чинними нормативними вимогами. При використанні гнучкого металевого шланга стежте, щоб він не контактував з рухомими деталями і не був здавлений. Також будьте обережні, встано‐ влюючи варильну поверхню разом із духовою шафою.

A) B) C)

Скраплений газ: використовуйте тримач для гумового шланга. Завжди встановлюйте про‐ кладку. Після цього підключайте газ. Гнучкий шланг придатний до використання, якщо:

– він не нагрівається вище кімнатної темпе‐

– його довжина не перевищує 1500 мм; – на ньому відсутні дроселі; – він не піддається натягуванню чи скручу‐

– він не торкається гострих країв чи кутів; – можна легко здійснювати огляд його стану.

Перевіряючи стан гнучкого шлангу, переко‐ найтеся у тому, що:

Попередження! Наведені нижче інструкції щодо вста‐ новлення, підключення й технічного обслуговування плити повинен вико‐ нувати кваліфікований фахівець згід‐ но зі стандартами і місцевими вимо‐ гами.

Переконайтеся, що тиск газу відпові‐ дає рекомендованим показникам. Ре‐ гульоване з’єднання кріпиться до тру‐ би газової магістралі за допомогою гайки G 1/2". Прикрутіть деталі, не до‐ кладаючи надмірних зусиль, відрегу‐ люйте у потрібному напрямку і затяг‐ ніть з’єднання.

ABC

Кінець трубки з гайкою Шайба Кутовий штуцер

ратури, тобто вище 30°C;

ванню;

– на обох кінцях шлангу і по всій його довжині

відсутні тріщини, порізи та ознаки горіння;

– матеріал не затвердів і зберігає еластич‐

ність; – затискачі не вкрилися іржею; – термін придатності не скінчився.

За наявності хоча б одного дефекту не ремон‐ туйте, а замініть шланг.

Після встановлення переконайтеся у надійності ущільнення з’єднувальних елементів. Для такої перевірки вико‐ ристовуйте мильний розчин, а не во‐ гонь!

7.2 Заміна форсунок

Зніміть підставки для посуду.

Зніміть із конфорок кришки та корони.

За допомогою торцевого ключа 7 зніміть форсунки й замініть їх на ті, які відповіда‐ ють типу газу, що використовується (див. таблицю в розділі «Технічна інформа‐ ція»).

Складіть усі деталі, виконавши процедуру у зворотному порядку.

Замініть табличку з технічними даними (біля газової труби) на табличку з пара‐ метрами газу того типу, що буде подава‐ тися. Цю табличку можна знайти в уп‐

аковці, що входить до комплекту приладу. Якщо тиск газу, що подається, коливається чи відрізняється від потрібного тиску, на трубі по‐ дачі газу слід встановити відповідний регуля‐ тор тиску у відповідності з чинними нормами.

7.3 Настройка мінімального рівня

Для настройки мінімального рівня полум’я ви‐ конайте наступні дії.

Запаліть конфорку.

Поверніть ручку в положення мінімально‐

го полум’я.

Зніміть ручку.

Тонкою викруткою відрегулюйте положен‐

ня гвинта обвідного клапана.

Page 25

Гвинт обвідного клапана

• При переході з природного газу G20 20 мбар (або природного газу G20 13 мбар

на скраплений газ повністю закрутіть гвинт обвідного клапана.

• При переході зі скрапленого газу на при‐ родний газ G20 20 мбар відкрутіть гвинт об‐ відного клапана приблизно на 1/4 оберту.

• При переході з природного газу G20 20 мбар на природний газ G20 13 мбар

крутіть гвинт обвідного клапана приблизно на 1/4 оберту.

• При переході зі скрапленого газу на при‐ родний газ G20 13 мбар

обвідного клапана приблизно на 1/2 оберту.

• При переході з природного газу G20 13

на природний газ G20 20 мбар за‐

мбар крутіть гвинт обвідного клапана приблизно на 1/4 оберту.

Попередження! Переконайтеся, що полум’я не зга‐ сає, якщо швидко повернути ручку з максимального положення в міні‐ мальне.

відкрутіть гвинт

від‐

7.4 Підключення до електромережі

• Прилад необхідно заземлити відповідно до вимог техніки безпеки.

• Перевірте, щоб напруга і тип електрожи‐ влення, вказані на табличці з технічними даними, відповідали напрузі і типу електро‐ живлення у місцевій електромережі.

• Прилад оснащено електричним кабелем. На ньому має бути встановлена відповідна вилка, розрахована на навантаження, за‐ значене на табличці з технічними даними. Вилка має вставлятися у пристосовану ро‐ зетку.

• Будь-які електричні деталі повинні встано‐ влюватися або замінятися спеціалістом

Українська 25

центру технічного обслуговування або ква‐ ліфікованим фахівцем.

• Завжди користуйтеся правильно встановле‐ ною протиударною розеткою.

• Переконайтеся, що після встановлення є вільний доступ до електричної розетки.

• Не тягніть за кабель живлення при відклю‐ ченні приладу від мережі. Тягніть тільки за штепсельну вилку.

• Забороняється підключати прилад за допо‐ могою подовжувача, адаптера чи пара‐ лельного підключення (існує ризик вини‐

)

кнення пожежі). Впевніться у тому, що зазе‐ млення відповідає стандартам і вимогам.

• Кабель живлення потрібно розмістити так, щоб він не торкався гарячих частин.

• Підключайте прилад через пристрій, який забезпечує від’єднання від електромережі на всіх полюсах, з мінімальною відстанню між контактами 3 мм (наприклад, автома‐ тичний запобіжник, реле захисту від зами‐ кання на землю, плавкий запобіжник).

• Кабель живлення повинен бути розташова‐ ний таким чином, щоб будь-яка його части‐ на не нагрівалася вище 90°C. Синій нейт‐ ральний кабель повинен бути підключений до контакту клемної колодки, позначеного літерою «N». Фазовий кабель коричневого (або чорного) кольору (іде від виводу «L» клемної колодки) завжди має бути підклю‐ чений до фази мережі.

7.5 Заміна електричного кабелю

Для заміни мережевого кабелю користуйтесь лише кабелем типу H05V2V2-F T90 або екві‐ валентним. Переконайтесь, що перетин кабе‐ лю може застосовуватись до передбаченої напруги і робочої температури. Жовтий/зеле‐ ний провід заземлення повинен бути приблиз‐ но на 2 см довшим, ніж коричневий (або чор‐ ний) провід фази.

лише для Росії

Page 26

www.electrolux.com

7.6 Вбудовування в кухонні меблі

безпечення доступу у випадку проведення ре‐ монтних робіт.

30 mm

min.

min. 55 mm

480 mm

10 mm

450 mm

30 mm

3 mm

86 mm

ущільнювач, що постачається

скоби, що постачаються

min. 650 mm

560 mm

86 mm

60 mm

min 20 mm (max 150 mm)

Знімна панель

Місце, що може використовуватися для підключення

Кухонна секція з духовою шафою

Розміри ніші під варильну поверхню мають відповідати зазначеним, а кухня повинна бути оснащена вентиляційними отворами для без‐ перервного надходження повітря. З міркувань безпеки, а також для полегшення від’єднання духової шафи від гарнітуру варильну поверх‐ ню і духову шафу слід підключати до джерела електроенергії окремо.

50 cm2

360 cm2

120 cm2

180 cm2

7.7 Варіанти вбудовування

Кухонна секція з дверцятами

Панель, яка встановлюється під варильною поверхнею, повинна легко зніматися для за‐

8. ТЕХНІЧНА ІНФОРМАЦІЯ

Розміри варильної поверхні

Ширина: 744 мм

Довжина: 510 мм

Page 27

Українська 27

Габарити ніші варильної поверхні

Ширина: 560 мм Довжина: 480 мм

Теплова потужність

Швидка конфорка: 3,0 кВт Конфорка середнь‐

2,0 кВт

ої швидкості: Допоміжна конфор‐

1,0 кВт

ка: ЗАГАЛЬНА ПО‐

ТУЖНІСТЬ:

G20 (2H) 20 мбар =

11,0 кВт

G30/G31 (3B/P)

30/30 мбар = 771 г/

год

G20 (2H) 13 мбар =

11,0 кВт лише для

Росії

Газові конфорки

КОНФОР‐

КА

ЗВИЧАЙ‐

НА ПО‐

ТУЖНІСТЬ

ЗНИЖЕНА

ПОТУЖ‐

НІСТЬ

кВт кВт форс.

Допоміжна конфорка

1.0 0.33 70 0.095 50 73

Конфорка середньої

2.0 0.45 96 0.190 71 145

швидкості

3.0 (при‐ родний

Швидка конфорка

газ)

2.8 (скра‐

0.75 119 0.286 86 204

плений

газ)

Електроживлення: 230 В ~ 50 Гц Категорія II2H3B/P Підведення газу: G 1/2" Подача газу: G20 (2H) 20 мбар Клас приладу: 3

Діаметри обвідних клапанів

Конфорка Ø обвідного клапа‐

Допоміжна конфор‐

ка

Конфорка середнь‐

ої швидкості

Швидка конфорка 42

ЗВИЧАЙНА ПОТУЖНІСТЬ

Скраплений газ (бутан/

ПРИРОДНИЙ ГАЗ

G20 (2H) 20 мбар

1/100 мм

м³/год

G30/G31 (3B/P) 30/30

форс.

1/100 мм

ну в 1/100 мм

пропан)

мбар

г/год

Page 28

www.electrolux.com

Газові конфорки G20 13 мбар — лише для Росії

КОНФОРКА ЗВИЧАЙНА

ПОТУЖНІСТЬ

кВт кВт форс. 100/мм м³/год

Допоміжна кон‐

1.0 0.33 82 0.106

форка Конфорка се‐

2.0 0.45 111 0.212 редньої швидко‐ сті

Швидка конфор‐

3.0 0.75 149 0.318 ка

9. ОХОРОНА ДОВКІЛЛЯ

ЗНИЖЕНА ПО‐

ТУЖНІСТЬ

ЗВИЧАЙНА ПОТУЖНІСТЬ

ПРИРОДНИЙ ГАЗ

G20 (2H) 13 мбар

Здавайте на повторну переробку матеріали, позначені відповідним символом

Викидайте упаковку у відповідні контейнери для вторинної сировини. Допоможіть захистити навколишнє середовище та здоров’я інших людей і забезпечити вторинну переробку електричних

і електронних приладів. Не викидайте прилади, позначені відповідним символом

разом з іншим домашнім сміттям. Поверніть продукт до заводу із вторинної переробки у вашій місцевості або зверніться до місцевих муніципальних органів влади.

Page 29

Українська 29

Page 30

www.electrolux.com

Page 31

Українська 31

Page 32

www.electrolux.com/shop

397275902-A-142012
