Page 1
EGG7253
EGG7353
................................................ .............................................
ES PLACA DE COCCIÓN MANUAL DE
INSTRUCCIONES
Page 2
www.electrolux.com
2
ÍNDICE DE MATERIAS
1. INFORMACIÓN SOBRE SEGURIDAD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
2. INSTRUCCIONES DE SEGURIDAD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
3. DESCRIPCIÓN DEL PRODUCTO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
4. USO DIARIO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
5. CONSEJOS ÚTILES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
6. MANTENIMIENTO Y LIMPIEZA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
7. SOLUCIÓN DE PROBLEMAS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
8.
INSTALACIÓN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
9. INFORMACIÓN TÉCNICA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
PENSAMOS EN USTED
Gracias por adquirir un producto Electrolux. Ha escogido un producto que contiene décadas de
experiencia e innovación profesionales. Ingenioso y elegante, se ha diseñado pensando en usted.
Así que, siempre que lo utilice puede tener la seguridad de que conseguirá excelentes resultados.
Bienvenido a Electrolux.
Visite nuestro sitio web para:
Obtener consejos, folletos, soluciones a problemas e información de servicio:
www.electrolux.com
Registrar su producto para recibir un mejor servicio:
www.electrolux.com/productregistration
Adquirir accesorios, artículos de consumo y recambios originales para su aparato:
www.electrolux.com/shop
ATENCIÓN Y SERVICIO AL CLIENTE
Le recomendamos que utilice recambios originales.
Al contactar con el Servicio, cerciórese de tener la siguiente información a mano.
La información se puede encontrar en la placa de características. Modelo, PNC, Número de
serie.
Advertencia - Precaución-Información sobre seguridad.
Datos y recomendaciones generales
Información medioambiental
Salvo modificaciones.
Page 3
1. INFORMACIÓN SOBRE SEGURIDAD
Antes de instalar y utilizar el aparato, lea atentamente las
instrucciones facilitadas. El fabricante no se hace responsable de los daños y lesiones causados por una instalación y uso incorrectos. Guarde siempre las instrucciones
junto con el aparato para futuras consultas.
1.1 Seguridad de niños y personas vulnerables
ADVERTENCIA
Existe riesgo de sufrir asfixia, lesiones o incapacidad
permanente.
• Este aparato puede ser utilizado por niños de 8 años
en adelante y por personas cuyas capacidades físicas,
sensoriales o mentales estén disminuidas o que carezcan de la experiencia y conocimientos suficientes para
manejarlo, siempre que cuenten con la supervisión de
una persona que se responsabilice de su seguridad.
• No deje que los niños jueguen con el aparato.
• Mantenga los materiales de embalaje alejados de los
niños.
• Mantenga a los niños y mascotas alejados del aparato
cuando esté funcionando o enfriándose. Las piezas de
fácil acceso están calientes.
• Si el aparato dispone de dispositivo de seguridad para
niños, se recomienda activarlo.
• Evite que un niño lleve a cabo la limpieza y el mantenimiento de usuario sin la supervisión adecuada.
ESPAÑOL 3
1.2 Seguridad general
• El aparato y las piezas accesibles se calientan mucho
durante el funcionamiento. No toque las resistencias.
• No accione el aparato con un temporizador externo ni
con un sistema de mando a distancia independiente.
Page 4
www.electrolux.com
4
• Cocinar con grasa o aceite sin estar presente puede
• Nunca intente apagar un fuego con agua; apague el
• No utilice las superficies de cocción para almacenar ali-
• No utilice un limpiador a vapor para limpiar el aparato.
• No deje objetos metálicos, como cuchillos, tenedores,
resultar peligroso, ya que podría ocasionarse un incendio.
aparato y cubra la llama con una tapa o una manta ignífuga.
mentos.
cucharas o tapas sobre la superficie de cocción para
evitar que se calienten.
2.
INSTRUCCIONES DE SEGURIDAD
Este aparato es adecuado para los
siguientes mercados: IT
2.1 Instalación
ADVERTENCIA
Sólo un técnico cualificado puede
instalar el aparato.
• Retire todo el embalaje.
• No instale ni utilice un aparato dañado.
• Siga las instrucciones de instalación su-
ministradas con el aparato.
• Respete siempre la distancia mínima
entre el aparato y los demás electrodomésticos y mobiliario.
• El aparato es pesado, tenga cuidado
siempre cuando lo mueva. Utilice siempre guantes de protección.
• Proteja las superficies cortadas con un
material sellante para evitar que la humedad las hinche.
• Proteja la parte inferior del aparato del
vapor y la humedad.
• No instale el aparato junto a una puerta
o debajo de una ventana. De esta forma se evita que los recipientes calientes caigan del aparato cuando la puerta
o la ventana estén abiertas.
• Cuando instale el aparato encima de
cajones, asegúrese de que hay suficiente espacio entre la parte inferior del
aparato y el cajón superior para que circule el aire.
• La base del aparato se puede calentar.
Se recomienda colocar un panel de separación incombustible bajo el aparato
para evitar acceder a la base.
Conexión eléctrica
• Todas las conexiones eléctricas deben
realizarlas electricistas cualificados.
• El aparato debe quedar conectado a
tierra.
• Antes de efectuar cualquier tipo de
operación, compruebe que el aparato
esté desenchufado de la corriente eléctrica.
• Utilice el cable de red eléctrica adecuado.
• Coloque los cables eléctricos de forma
que no se puedan enredar.
• Asegúrese de que el cable o el enchufe
(en su caso) no toquen el aparato caliente ni utensilios de cocina calientes
ADVERTENCIA
Riesgo de incendios y descargas
eléctricas.
Page 5
cuando conecte el aparato a las tomas
cercanas.
• Asegúrese de que el aparato está instalado correctamente. Un cable de red o
enchufe (en su caso) flojo o inadecuado
puede provocar que el terminal se caliente en exceso.
• Asegúrese de que hay instalada una
protección contra descargas eléctricas.
• Establezca la descarga de tracción del
cable.
• Asegúrese de no provocar daños en el
enchufe (en su caso) ni en el cable de
red. Póngase en contacto con un electricista o con el servicio técnico para
cambiar un cable de red dañado.
• La instalación eléctrica debe tener un
dispositivo de aislamiento que permita
desconectar el aparato de todos los
polos de la red. El dispositivo de aislamiento debe tener una apertura de
contacto con una anchura mínima de 3
mm.
• Use únicamente dispositivos de aislamiento apropiados: línea con protección contra los cortocircuitos, fusibles
(tipo tornillo que puedan retirarse del
soporte), dispositivos de fuga a tierra y
contactores.
Conexión del gas
• Todas las conexiones de gas deben
realizarse por personal cualificado.
• Compruebe que el aire circula libremente alrededor del aparato.
• La placa de características contiene información sobre el suministro de gas.
• Este aparato no está conectado a un
dispositivo que evacúa los productos
de combustión. Asegúrese de conectar
el aparato según la normativa de instalación vigente. Preste atención a los requisitos sobre ventilación adecuada.
2.2 Uso
ADVERTENCIA
Riesgo de lesiones, quemaduras
o descargas eléctricas.
• Utilice este aparato en entornos domésticos.
• No cambie las especificaciones de este
aparato.
ESPAÑOL 5
• No deje nunca el aparato desatendido
mientras está en funcionamiento.
• No utilice el aparato con las manos mojadas ni cuando entre en contacto con
el agua.
• No coloque cubiertos ni tapaderas sobre las zonas de cocción. Pueden alcanzar temperaturas elevadas.
• Apague las zonas de cocción después
de cada uso.
ADVERTENCIA
Existe peligro de explosión o incendio.
• Las grasas o aceites calientes pueden
generar vapores inflamables. Mantenga
las llamas u objetos calientes alejados
de grasas y aceites cuando cocine con
ellos.
• Los vapores que liberan los aceites
muy calientes pueden provocar combustiones imprevistas.
• El aceite usado, que puede contener
restos de alimentos, puede provocar incendios a temperaturas más bajas que
el aceite que se utiliza por primera vez.
• No coloque productos inflamables ni
objetos mojados con productos inflamables dentro, cerca o encima del aparato.
ADVERTENCIA
Podría dañar el aparato.
• No coloque ningún utensilio de cocina
caliente en el panel de control.
• No deje que el contenido de los utensilios de cocina hierva hasta evaporarse.
• No encienda las zonas de cocción sin
utensilios de cocina o con éstos vacíos.
• Evite la caída de objetos o utensilios de
cocina en el aparato. La superficie puede dañarse.
• No coloque papel de aluminio sobre el
aparato.
• No permita que líquidos ácidos, como
por ejemplo vinagre, zumo de limón o
desincrustantes de cal toquen la placa
de cocción. De lo contrario, podrían
aparecer manchas opacas.
• Disponga de buena ventilación en la sala donde instale el aparato.
• Cerciórese de que los orificios de ventilación no están obstruidos.
Page 6
www.electrolux.com
6

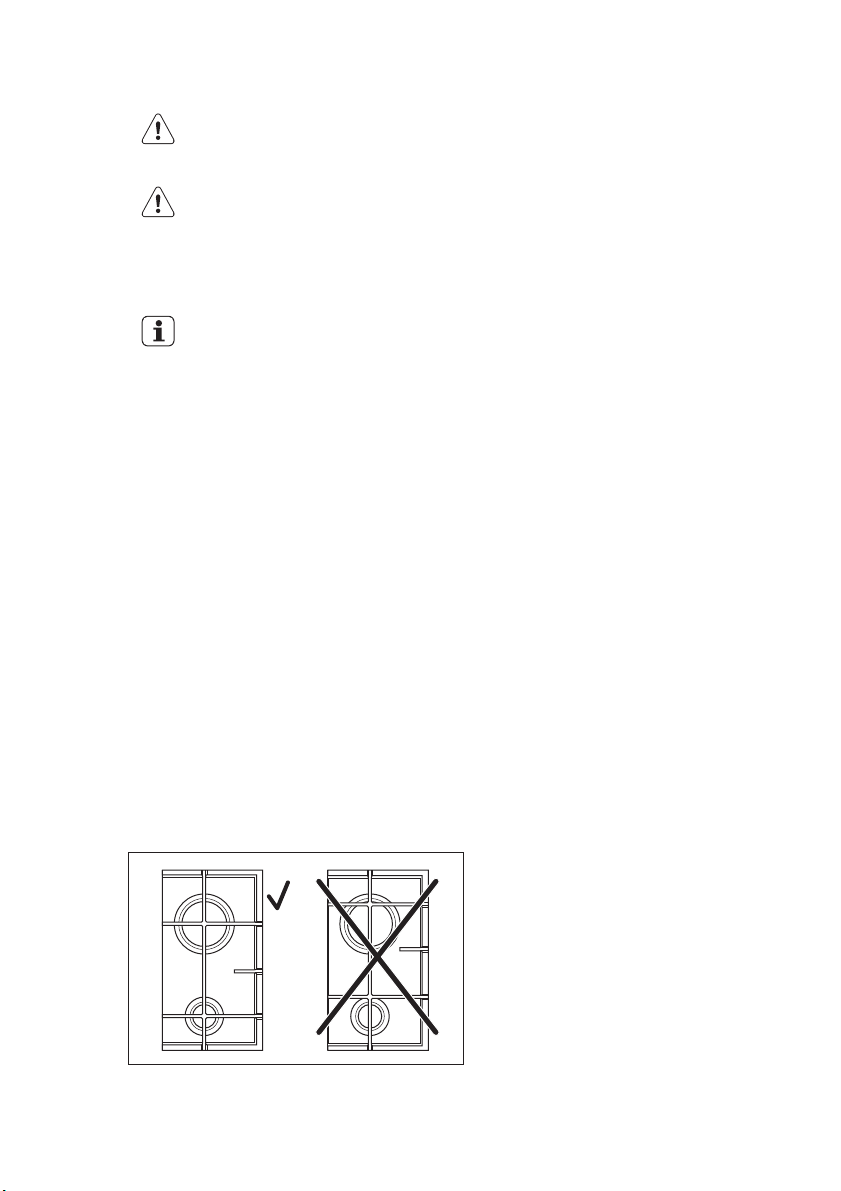

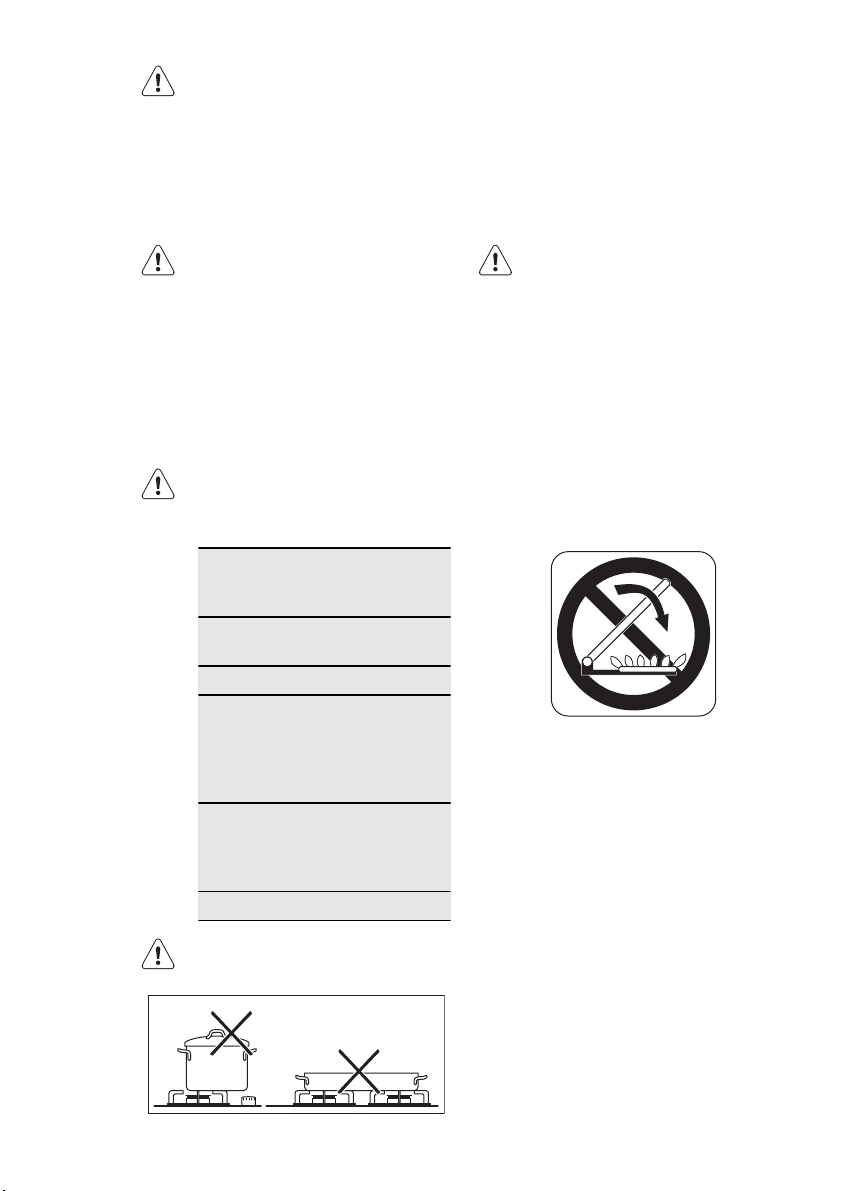

• Utilice únicamente recipientes estables
• Asegúrese de que la llama no se apaga
• Asegúrese de que los recipientes están
• Utilice únicamente los accesorios sumi-
• No instale en el quemador un difusor
2.3 Mantenimiento y limpieza
• Limpie periódicamente el aparato para
con forma adecuada y diámetro superior al tamaño de los quemadores. Existe riesgo de sobrecalentamiento y rotura de la placa de vidrio (en su caso).
cuando gire rápidamente el mando de
la posición máxima a la mínima.
centrados sobre los anillos y no sobresalen por los bordes de la superficie de
cocción.
nistrados con el aparato.
de llamas.
ADVERTENCIA
Podría dañar el aparato.
evitar el deterioro del material de la superficie.
• No utilice pulverizadores ni vapor de
agua para limpiar el aparato.
• No lave los quemadores en el lavavajillas.
• Limpie el aparato con un paño suave
humedecido. Utilice sólo detergentes
neutros. No utilice productos abrasivos,
estropajos duros, disolventes ni objetos
de metal.
2.4 Eliminación
ADVERTENCIA
Existe riesgo de lesiones o asfixia.
• Póngase en contacto con las autoridades locales para saber cómo desechar
correctamente del aparato.
• Desconecte el aparato de la red.
• Corte el cable de conexión a la red y
deséchelo.
• Aplaste los tubos de gas externos.

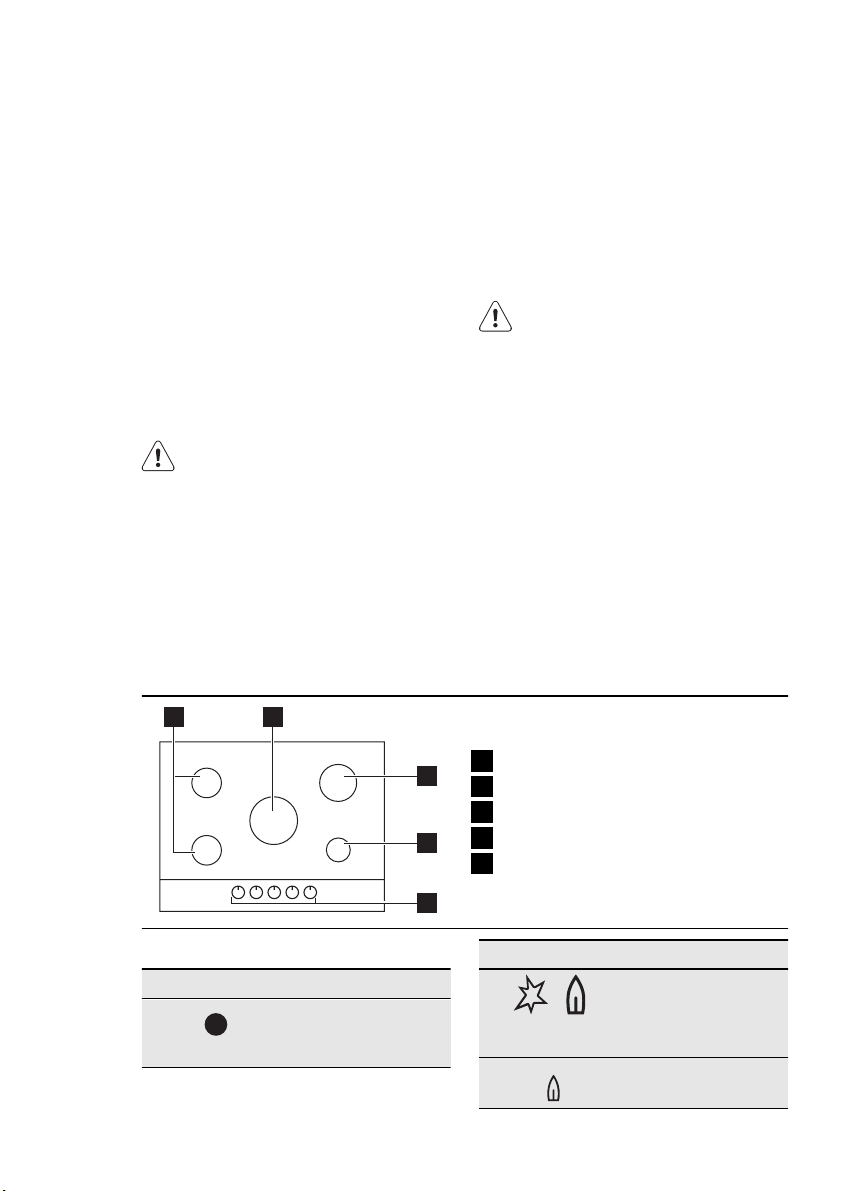

3. DESCRIPCIÓN DEL PRODUCTO
3.1 Disposición de las zonas de cocción
21
3
4
5
3.2 Mandos de control
Símbolo Descripción
No se suministra
gas / posición de
apagado
Quemador semi rápido
1
Quemador de triple corona
2
Quemador rápido
3
Quemador auxiliar
4
Mandos de control
5
Símbolo Descripción
Posición de encendido / suministro de gas máximo
Suministro de gas
mínimo
Page 7
4. USO DIARIO
ADVERTENCIA
Consulte el capítulo "Información
sobre seguridad".
4.1 Encendido del quemador
ADVERTENCIA
Tenga mucho cuidado cuando
utilice el fuego al máximo en el entorno de la cocina. El fabricante
declina toda responsabilidad en
caso de uso indebido de la llama.
Encienda siempre el quemador
antes de colocar las cacerolas o
sartenes.
Para encender el quemador:
1.
Gire el mando de control hacia la izquierda hasta la posición máxima (
) y presiónelo.
2.
Manténgalo presionado durante aproximadamente 5 segundos; de esta
forma el termopar se calentará. De lo
contrario, el suministro de gas se interrumpirá.
3.
Ajuste la llama después de que se
normalice.
Si el quemador no se enciende
tras varios intentos, compruebe
que el anillo y la tapa del quemador están bien colocados.
ESPAÑOL 7

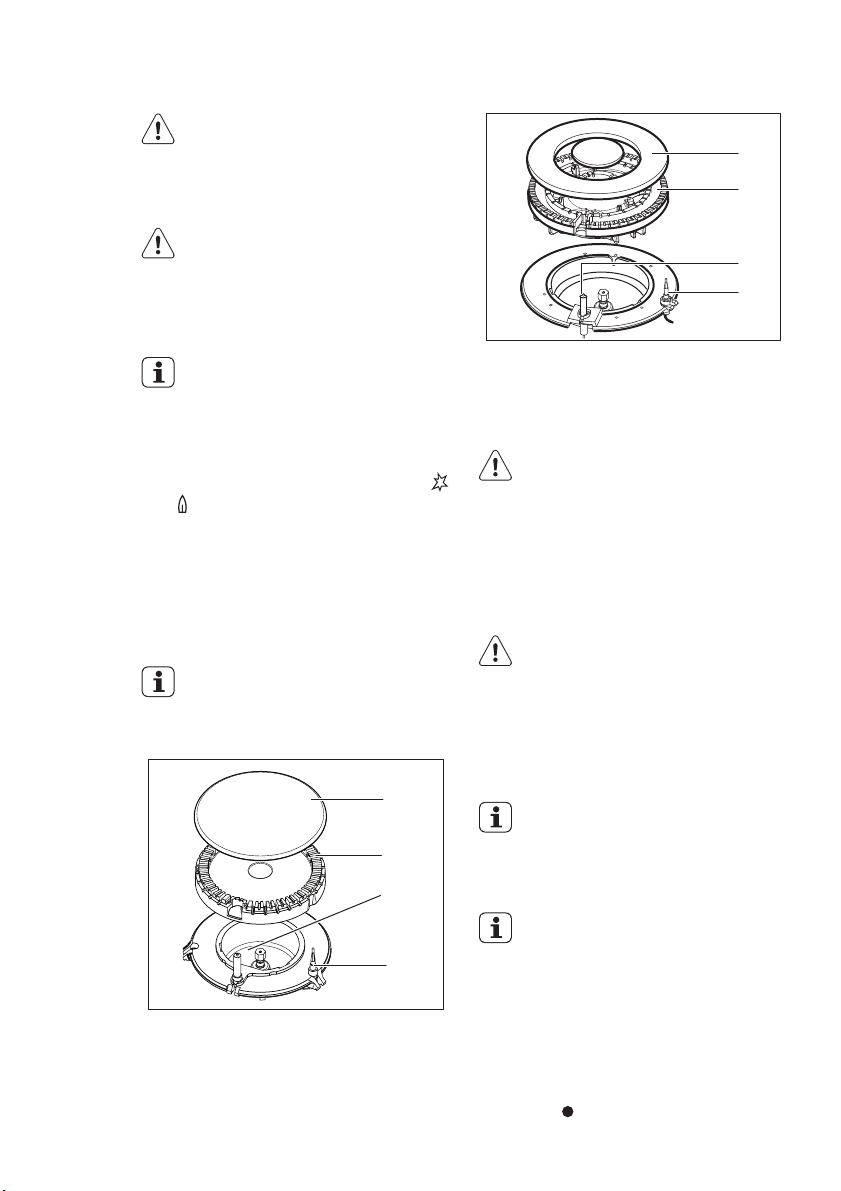

A
B
C
D
A)
Tapa del quemador
B)
Corona del quemador
C)
Bujía de encendido
D)
Termopar
ADVERTENCIA
No mantenga presionado el mando durante más de 15 segundos.
Si el quemador no se enciende al
cabo de 15 segundos, suelte el
mando de control, gírelo hasta la
posición de apagado y espere al
menos 1 minuto antes de volver a
intentar encender el quemador.
Si no hay suministro eléctrico podrá encender el quemador sin necesidad del dispositivo eléctrico;
en este caso arrime una llama al
quemador, empuje el mando de
control pertinente hacia abajo y
gírelo a izquierdas hasta la posición de máxima salida de gas.
A
B
C
D
Si el quemador se apaga accidentalmente, gire el mando de control
hasta la posición de apagado y
espere al menos 1 minuto antes
de volver a intentar encenderlo.
Cuando se enciende la corriente,
tras la instalación o después de
un corte en el suministro eléctrico,
suele ser normal que el generador
de las chispas se active automáticamente. Esto es correcto.
4.2 Apagado del quemador
Para apagar la llama, gire el mando hasta
el símbolo
.
Page 8
www.electrolux.com
8
ADVERTENCIA
Recuerde que debe bajar o apagar la llama antes de retirar los recipientes del quemador.
5. CONSEJOS ÚTILES
ADVERTENCIA
Consulte el capítulo "Información
sobre seguridad".
5.1 Menos consumo de energía
• En la medida de lo posible, cocine
siempre con los recipientes tapados.
• Cuando el líquido comience a hervir, reduzca la llama de tal forma que el líquido siga cociendo.
ADVERTENCIA
Utilice utensilios de cocina con
diámetros adecuados para el tamaño de los quemadores.
Quema-
dor
Triple co-
rona
Rápido 180 - 260 mm
Quema-
dor delantero
semi rá-
pido
Quema-
dor tra-
sero se-
mi rápido
Auxiliar 80 - 180 mm
ADVERTENCIA
No coloque un mismo recipiente
en dos quemadores.
Diámetro de los
utensilios de co-
cina
180 - 260 mm
120 - 180 mm
120 - 220 mm
ADVERTENCIA
Asegúrese de que las asas de los
recipientes no sobresalen de los
bordes delanteros de la placa y
de que dichos recipientes están
colocados en el centro de los anillos para reducir el consumo de
gas.
No coloque recipientes inestables o deformados en los anillos para evitar salpicaduras y lesiones.
5.2 Tapa (kit separado solo para
placas compatibles)
• La tapa protege el aparato del polvo,
cuando está cerrada, y recoge las salpicaduras o la grasa, cuando está levantada. No debe utilizarse para otros
fines.
• Mantenga la tapa limpia en todo momento.
• Asegúrese de que el aparato se haya
enfriado antes de cerrar la tapa.
• Las tapas de cristal se pueden resquebrajar cuando se calientan.
Page 9
6. MANTENIMIENTO Y LIMPIEZA
ESPAÑOL 9
ADVERTENCIA
Consulte el capítulo "Información
sobre seguridad".
ADVERTENCIA
Apague el aparato y déjelo enfriar
antes de limpiarlo. Desconecte el
aparato de la red eléctrica antes
de realizar cualquier tarea de limpieza o mantenimiento.
Los arañazos o las marcas oscuras en la superficie no afectan al
funcionamiento normal del aparato.
• Puede retirar las rejillas para facilitar la
limpieza de la placa.
• Para limpiar las partes esmaltadas, la
tapa y la corona, utilice agua jabonosa
templada y séquelas cuidadosamente
antes de volver a colocarlas en su sitio.
• Lave las partes de acero inoxidable con
agua y séquelas a fondo con un paño
suave.
• Las rejillas no son aptas para lavar en
el lavavajillas. Deben lavarse a mano.
• Cuando lave las rejillas a mano, tenga
cuidado al secarlas, ya que el esmaltado deja en ocasiones aristas rugosas.
Si fuera necesario, elimine las manchas
difíciles con un limpiador en pasta.
• Una vez limpias, asegúrese de que las
vuelve a colocar en su lugar.
• A fin de que los quemadores funcionen
correctamente, asegúrese de que los
brazos de las rejillas están en el centro
del quemador.
Tenga mucho cuidado cuando
•
cambie las rejillas para evitar dañar
la parte superior de la placa.
Después de limpiarlo, seque el aparato
con un paño suave.
Si el calor es demasiado intenso, el acero
inoxidable se ennegrece. No debe cocinar
con fuentes de barro cocido ni placas de
hierro fundido. No proteja la placa de cocción con papel de aluminio mientras la
usa.
Eliminar la suciedad
1.
– Elimine de inmediato: restos fun-
didos de plástico, papel de aluminio y alimentos que contengan azúcar.
– Apague el aparato y déjelo en-
friar antes de limpiar: restos de cal,
marcas de agua, manchas de grasa y decoloraciones metálicas. Utilice un limpiador especial para placas o superficies.
2.
Limpie el aparato con un paño suave
humedecido con agua y detergente.
3.
Al final seque el aparato con un
paño limpio.
6.1 Limpieza de la bujía de
encendido
Esta función se obtiene a través de una
bujía de encendido cerámica con un electrodo metálico. Mantenga siempre limpios
estos componentes para evitar problemas
de encendido y asegúrese de que los orificios de la corona del quemador no estén
obstruidos.
6.2 Mantenimiento periódico
Haga revisar la instalación de gas y el
ajustador de presión, si lo hubiera, regularmente y por el Centro de servicio técnico local.
Page 10
www.electrolux.com
10
7. SOLUCIÓN DE PROBLEMAS
Problema Causa probable Solución
No se produce chispa al
tratar de encender el gas
• La tapa y la corona del
La llama se apaga justo
después de encenderse
El círculo de gas no arde
uniformemente
En caso de fallo, trate primero de solucionar el problema por sus medios. Si no logra subsanar el problema, póngase en
contacto con el Centro de servicio técnico
local.
Si el aparato se ha utilizado de
forma incorrecta o si la instalación
no ha sido realizada por un técnico homologado, se facturará la visita del técnico del servicio o del
distribuidor, incluso en el caso de
que el aparato se encuentre aún
en garantía.
Estos datos son necesarios para poder ayudarle de manera rápida y correcta. Estos datos están disponibles
• No hay suministro eléctrico
quemador no están
bien colocadas.
• El termopar no está lo
suficientemente caliente
• La corona del quemador está bloqueada
con restos de comida
• Asegúrese de que la
unidad está enchufada
y de que el interruptor
eléctrico está encendido.
• Compruebe los fusibles
Si el fusible salta más
de una vez, póngase
en contacto con un
electricista cualificado.
• Compruebe que la corona y la tapa del quemador están bien colocadas.
• Después de encender
la llama, mantenga pulsado el mando durante
unos 5 segundos.
• Asegúrese de que el inyector principal no esté
bloqueado y de que el
anillo del quemador esté limpio.
en la placa de características suministrada.
• Descripción del modelo ................
• Número de producto (PNC) .................
• Número de serie (S.N.) .................
Utilice sólo piezas de recambio originales.
Pueden obtenerse del Centro de servicio
técnico y en las tiendas de repuestos autorizadas.

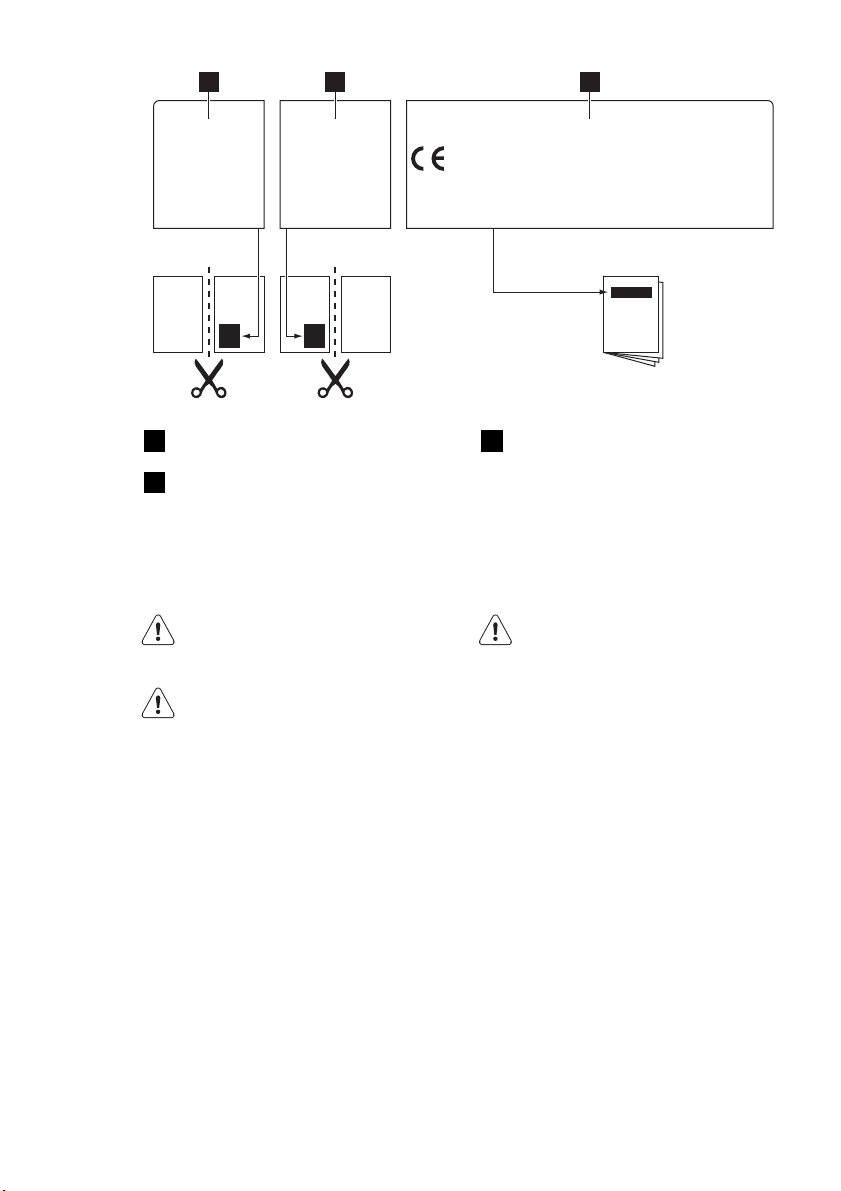

7.1 Etiquetas incluidas en la
bolsa de accesorios
Pegue las etiquetas adhesivas como se
muestra a continuación:
Page 11
1 2 3
ESPAÑOL 11
MOD.
PROD.NO.
SER.NO
DATA
Péguela en la etiqueta de garantía y
1
envíe esta parte
Péguela en la etiqueta de garantía y
2
guarde esta parte
8. INSTALACIÓN
ADVERTENCIA
Consulte el capítulo "Información
sobre seguridad".
ADVERTENCIA
Las siguientes instrucciones de
montaje, mantenimiento y ventilación las debe llevar a cabo personal cualificado de acuerdo con las
normas en vigor (UNI-CIG 7129 -
7131). Asegúrese de que la cocina esté bien ventilada: mantenga
abiertas las salidas de ventilación
natural (100 cm² como mínimo) o
instale una campana extractora.
8.1 Conexión de gas
Elija conexiones fijas o utilice un tubo flexible de acero inoxidable que cumpla la
normativa vigente. Si utiliza tubos metálicos flexibles, tenga cuidado de que no
entren en contacto con las partes móviles
ni estén retorcidos. Preste también atención cuando la placa se instale junto con
un horno.
MOD.
PROD.NO.
SER.NO
DATA
MODELMODEL
0049
03 IT
MADE IN ITALY
MOD.
PROD.NO.
SER.NO.
Péguela en el manual de instruccio-
3
nes
TYPE
230V-50Hz
IP20
Asegúrese de que la presión del
suministro de gas del aparato
cumple los valores recomendados.
Si la presión suministrada no alcanza el
valor especificado, es necesario montar
un regulador de presión adecuado de
conformidad con la norma UNI EN 88.
Respecto al gas líquido (GLP), el uso de
un regulador de presión únicamente está
autorizado si cumple la norma UNI EN
12864. La conexión ajustable se fija a la
rampa por medio de una tuerca roscada
G 1/2". Atornille las piezas sin fuerza,
ajuste la conexión en la dirección adecuada y apriete todo.
Page 12
www.electrolux.com
12
A)
B)
C)

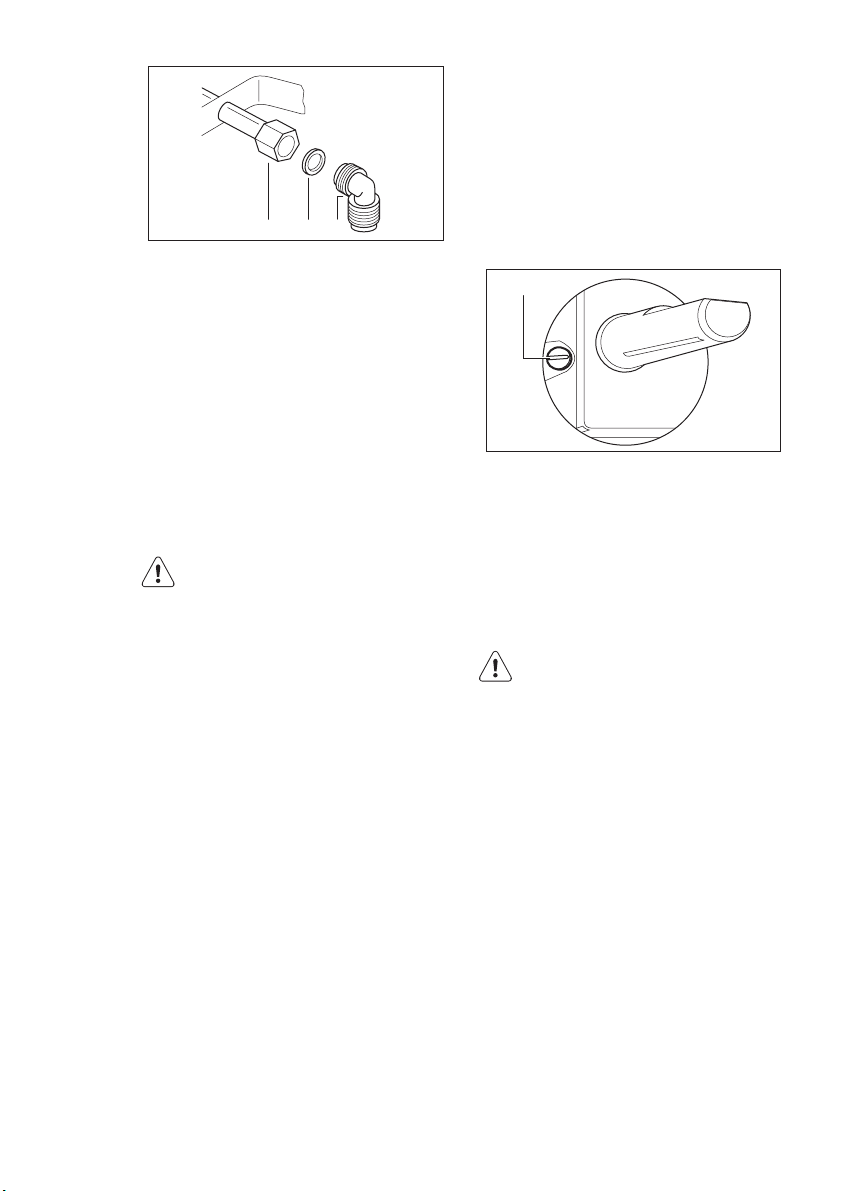

Conexión rígida:
Realice la conexión con tubos de metal rígidos (cobre con extremo mecanizado)
(UNI-CIG 7129).
ABC
Extremo del eje con tuerca
Arandela
Codo
8.3 Ajuste del nivel mínimo
Para ajustar el nivel mínimo de los quemadores:
1.
Encienda el quemador.
2.
Gire el mando hasta la posición mínima.
3.
Retire el mando
4.
Con un destornillador plano, ajuste la
posición del tornillo de derivación.
A
Conexión flexible:
Utilice un tubo flexible de acero inoxidable
(UNI-CIG 9891) con una longitud máxima
de 2 m.
Cuando la instalación esté terminada, asegúrese de que el sello
de cada racor del tubo es correcto. Utilice una solución jabonosa,
nunca una llama.
8.2 Sustitución de los inyectores
1.
Retire los soportes para sartenes.
2.
Retire las tapas y las coronas del
quemador.
3.
Con una llave tubular del 7, desatornille y retire los inyectores y sustitúyalos
por los adecuados al tipo de gas que
va a utilizar (consulte la tabla del capítulo "Información técnica").
4.
Vuelva a montar las piezas siguiendo
el procedimiento anterior en orden inverso.
5.
Sustituya la placa de características
(situada cerca del tubo de suministro
de gas) por la placa correspondiente
al nuevo tipo de suministro de gas.
Encontrará esta placa en el embalaje
del aparato.
Si la presión del suministro de gas se
puede cambiar o es diferente de la necesaria, debe instalar un regulador de presión adecuado en el tubo del suministro
de gas.
A)
Tornillo de derivación
• Si cambia del gas natural G20 de 20
mbares al gas líquido, apriete totalmente el tornillo de derivación.
• Si cambia de gas líquido a gas natural
G20 de 20 mbares, desatornille el tornillo de derivación aproximadamente un
cuarto de vuelta (media vuelta para el
quemador de triple corona).
ADVERTENCIA
Asegúrese de que la llama no se
apaga cuando gire rápidamente el
mando de la posición máxima a la
posición mínima.
8.4 Conexión eléctrica
• Conecte el aparato a tierra conforme a
las precauciones de seguridad.
• Asegúrese de que el voltaje nominal y el
tipo de suministro que indica la placa
de datos técnicos coinciden con los del
lugar donde se va a instalar el aparato.
• Este aparato se suministra con un cable de alimentación. Debe estar equipado con un enchufe adecuado, capaz
de soportar la carga indicada en la placa de características. El enchufe se debe colocar en una toma de corriente
adecuada.
• Cualquier sustitución de los componentes eléctricos debe dejarse en manos
del personal del Centro de servicio téc-
Page 13
nico o de un profesional cualificado y
homologado.
• Utilice siempre una toma con aislamiento de conexión a tierra correctamente
instalada.
• Asegúrese de que se puede acceder al
enchufe del suministro de red una vez
instalado el aparato.
• No desconecte el aparato tirando del
cable de conexión a la red. Tire siempre
del enchufe.
• El aparato no se debe conectar con un
cable de prolongación, adaptador o conexión múltiple (riesgo de incendio).
Asegúrese de que la conexión a tierra
cumple con los reglamentos y normas
vigentes.
• El cable de alimentación se debe colocar de forma que no entre en contacto
con ninguna pieza caliente.
• El electrodoméstico debe conectarse al
suministro eléctrico con un dispositivo
que permita desconectar el aparato de
dicho suministro en todos los polos con
separación mínima de 3 mm entre sí;
por ejemplo, disyuntores automáticos
de protección en línea, fusibles o disyuntores de fuga a tierra.
Ninguna parte del cable se debe calentar
a más de 90° C.

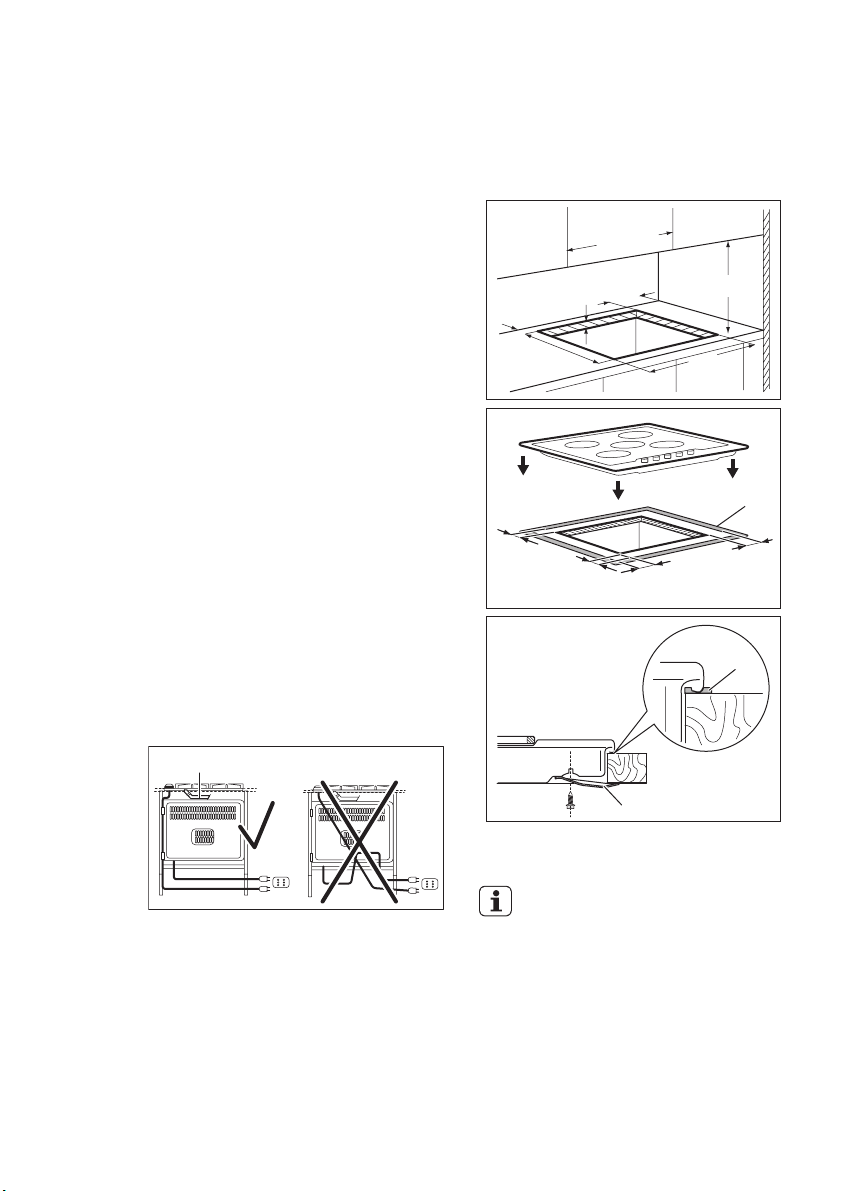

Utilice las abrazaderas colocadas en el lateral del armario para evitar el contacto
con el equipo por debajo de la placa.
Consulte un ejemplo de una trayectoria
óptima en la figura.
A
ESPAÑOL 13
to. El cable de puesta a tierra de color
amarillo/verde debe ser unos 2 cm más
largo que el cable de fase marrón (o negro).
8.6 Encastrado
min. 600 mm
min. 200 mm
min. 55 mm
30 mm
480 mm
10 mm
3 mm
min. 650 mm
560 mm
A
86 mm
86 mm
A
A)
Tubo de cobre rígido o tubo flexible de
acero inoxidable
8.5 Sustitución del cable de
conexión
Si desea cambiar el cable de conexión,
utilice únicamente H05V2V2-F T90 o un
tipo equivalente. Asegúrese de que la
sección de cable sea adecuada para la
tensión y la temperatura de funcionamien-
B
A)
sello suministrado
B)
abrazaderas suministradas
Si instala la placa de cocción debajo de una campana, consulte
las instrucciones de instalación de
la campana para confirmar la distancia mínima necesaria entre los
aparatos.

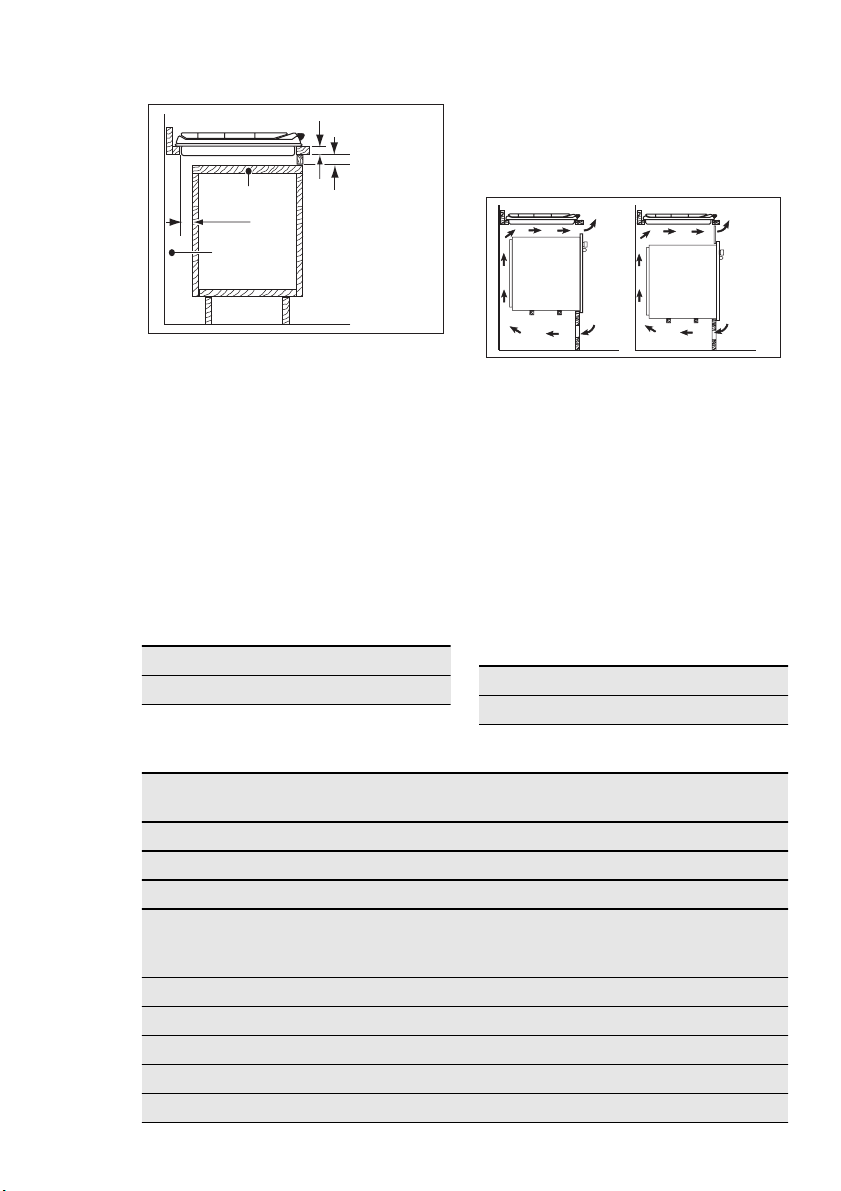

8.7 Posibilidades de inserción
Unidad de cocina con puerta
El panel instalado debajo de la placa debe
poder retirarse fácilmente y permitir el ac-
Page 14
www.electrolux.com
14
ceso en caso de que sea necesario realizar una intervención de asistencia técnica.
60 mm
B
mueble de cocina debe contar con ventilaciones que permitan un suministro continuo de aire. La conexión eléctrica de la
30 mm
encimera y el horno debe instalarse por
separado para garantizar la seguridad y
poder retirar fácilmente el horno de la uni-
A
min 20 mm
(max 150 mm)
dad.
50 cm
2
120 cm
2
A)
Panel extraíble
B)
Espacio para las conexiones
Unidad de cocina con horno
Las dimensiones del hueco para la encimera deben respetar las indicaciones y el
9. INFORMACIÓN TÉCNICA
Dimensiones de la encimera
Anchura: 744 mm
Longitud: 510 mm
Consumo calorífico
Quemador de triple corona:
Quemador rápido: 3.0 kW
Quemador semi rápido: 2.0 kW
Quemador auxiliar: 1.0 kW
POTENCIA TOTAL: G20 (2H) 20 mbares = 12 kW
Suministro eléctrico: 230 V ~ 50 Hz
Categoría: II2H3+
Conexión de gas: G 1/2"
Suministro de gas: G20 (2H) 20 mbares
Clase de aparato: 3
4.0 kW
G30 (3+) 28-30 mbares = 887 g/h
G31 (3+) 37 mbares = 871 g/h
360 cm
2
180 cm
Dimensiones del hueco para la
encimera
Anchura: 560 mm
Longitud: 480 mm
2
Page 15
ESPAÑOL 15
Diámetros de las derivaciones
Quemador Ø de la deriva-
ción en 1/100
mm.
Auxiliar 28
Quemador Ø de la deriva-
ción en 1/100
mm.
Rápido 42
Triple corona 56
Semi rápido 32
Quemadores de gas
QUE-
MA-
DOR
POTEN-
CIA
NOR-
MAL
kW kW
PO-
TEN-
CIA
REDU-
CIDA
GAS NATURAL
G20 (2H) 20
mbares
iny.
1/100
mm
POTENCIA NORMAL
GLP (Butano/Propano)
G30/G31 (3+) 28-30/37
mbares
iny.
m³/h
1/100
mm
G30
28–30
mba-
res
G31
mba-
res
g/h g/h
Auxiliar 1.0 0.33 70 0.095 50 73 71
Semi rá-
pido
2.0 0.45 96 0.190 71 145 143
3.0 (gas
Rápido
natural)
0.75 119 0.286 88 233 229
3.2 (GLP)
Triple
corona
4.0 1.4 146 0.381 98 291 286
37
10. ASPECTOS MEDIOAMBIENTALES
residuos de aparatos eléctricos y
Recicle los materiales con el símbolo
Coloque el material de embalaje en los
contenedores adecuados para su
reciclaje.
Ayude a proteger el medio ambiente y la
salud pública, así como a reciclar
.
electrónicos. No deseche los aparatos
marcados con el símbolo
residuos domésticos. Lleve el producto a
su centro de reciclaje local o póngase en
contacto con su oficina municipal.
junto con los
Page 16
www.electrolux.com/shop
892953158-C-422012
Loading...
