Page 1
Dovozca:
ELECTROLUX DOMÁCE SPOTREBIČE SK
ELECTROLUX SLOVAKIA, spol. s r.o.
Seberíniho 1, 821 03 Bratislava
tel.: 02/4333 9757, 4333 1585
fax: 02/4341 1072
servis: 02/4333 9745
zákaznícke centrum: 02/4333 4322 (55)
Internet:
www.electrolux.sk
P l y n o v ý v a r n ý p a n e l
Návod na používanie
EGG 676
Page 2
Bezpečnostné pokyny
Tieto pokyny si v záujme bezpečnosti prečítajte ešte pred inštaláciou a prvým použitím spotrebiča. Návod na používanie starostlivo uschovajte, aby ste ho mohli použiť aj v budúcnosti. Ak varný
panel predáte, darujete alebo ho pri sťahovaní necháte v starom byte, odovzdajte návod na používanie ďalšiemu majiteľovi. Nový užívateľ sa tak bude môcť oboznámiť s bezpečnostnými pokynmi
a vlastnosťami spotrebiča.
Inštalácia, čistenie a údržba
• Práce spojené s inštaláciou smie vykonať
iba kvalifikovaná a kompetentná osoba
v súlade platnými predpismi a smernicami.
• Pri čistení alebo údržbe musí byť spotrebič
odpojený od elektrickej siete.
• Postarajte sa o to, aby okolo spotrebiča
mohol cirkulovať vzduch. Nedostatočné
vetranie spôsobuje zníženie hladiny kyslíka.
• Spotrebič napojte na taký druh plynu, aký
je uvedený na typovom štítku umiestnenom na spotrebiči vedľa prípojky plynu.
• Pri prevádzke plynového varného panelu sa v miestnosti vytvára vlhkosť a
teplo. Z toho dôvodu treba zabezpečiť
dostatočné vetranie buď využitím pri-
rodzených vetracích otvorov alebo inštalovaním odsávacieho zariadenia.
• Pri intenzívnom alebo dlhodobom používaní spotrebiča sa postarajte o dostatočné vetranie v miestnosti. Otvorte
okno alebo zvýšte výkon odsávača.
• Po vybalení skontrolujte spotrebič a elek-
trický kábel. Ak zistíte, že je výrobok poškodený, ešte pred inštaláciou spotrebiča
informujte o závadách svojho dodávateľa.
• Výrobca nie je zodpovedný za škody
spôsobené nerešpektovaním bezpeč-
nostných pokynov.
Servis
• Za žiadnych okolností sa nepokúšajte
spotrebič opravovať sami. Neodborné zásahy môžu viesť k zraneniam alebo závažným materiálnym škodám. Obráťte sa
na príslušné autorizované servisné stredisko a vždy požadujte originálne náhradné
diely. Zoznam autorizovaných servisných
stredísk je priložený.
Bezpečnosť detí
• Tento spotrebič smú používať len dospelí.
Deti smú spotrebič používať iba pod dozorom dospelej osoby. Nedovoľte deťom, aby sa v blízkosti spotrebiča hrali alebo aby
manipulovali s jeho ovládacími prvkami.
• Prístupné časti spotrebiča sa počas pre-
vádzky rozhorúčia. Až do vychladnutia
spotrebiča by sa deti nemali zdržiavať
v jeho blízkosti.
Používanie
• Tento spotrebič je určený na tepelné
spracovanie pokrmov v domácnosti. Spotrebič nepoužívajte na žiaden iný účel.
• Je nebezpečné akokoľvek pozmeňovať a
upravovať výrobok a jeho vlastnosti.
• Z hygienických a bezpečnostných dôvodov
udržiavajte spotrebič vždy v čistote. Tuky a
zvyšky potravín sa môžu vznietiť.
• Za žiadnych okolností sa nepokúšajte
spotrebič opravovať sami. Neodborné zásahy môžu viesť k zraneniam alebo závažným materiálnym škodám. Obráťte sa
na príslušné servisné stredisko Zanussi a
vždy požadujte originálne náhradné diely.
• Ak spotrebič nepoužívate, musia byť
všetky ovládače v polohe VYPNUTÉ.
• Pri používaní elektrických spotrebičov
v blízkosti varného panelu vždy dbajte na
to, aby boli ich káble v dostatočnej vzdialenosti od vyhrievacích telies spotrebiča.
• V prípade poruchy spotrebič odpojte
z elektrickej siete.
Ochrana životného prostredia
• Po inštalovaní spotrebiča odstráňte obalo-
vý materiál v súlade s bezpečnostnými zásadami a platnými smernicami.
• Pred definitívnym odstránením upravte
starý varný panel, tak aby bol nepoužiteľný
(odpojte ho od elektrickej siete a odrežte
elektrický kábel).
2
Page 3
Možnosti zabudovania
Obsah
Do nábytku s dvierkami
Pri zabudovaní do kuchynského nábytku je
nutné vykonať určité opatrenia, ktoré zabránia
akémukoľvek kontaktu s rozhorúčenou spodnou
časťou varného panelu počas jeho prevádzky.
Odporúčané riešenie je znázornené na obr. 12.
Doska pod spotrebičom musí byť ľahko odnímateľná, aby bolo v prípade opravy alebo
údržby možné spotrebič jednoducho odmontovať a spätne nainštalovať.

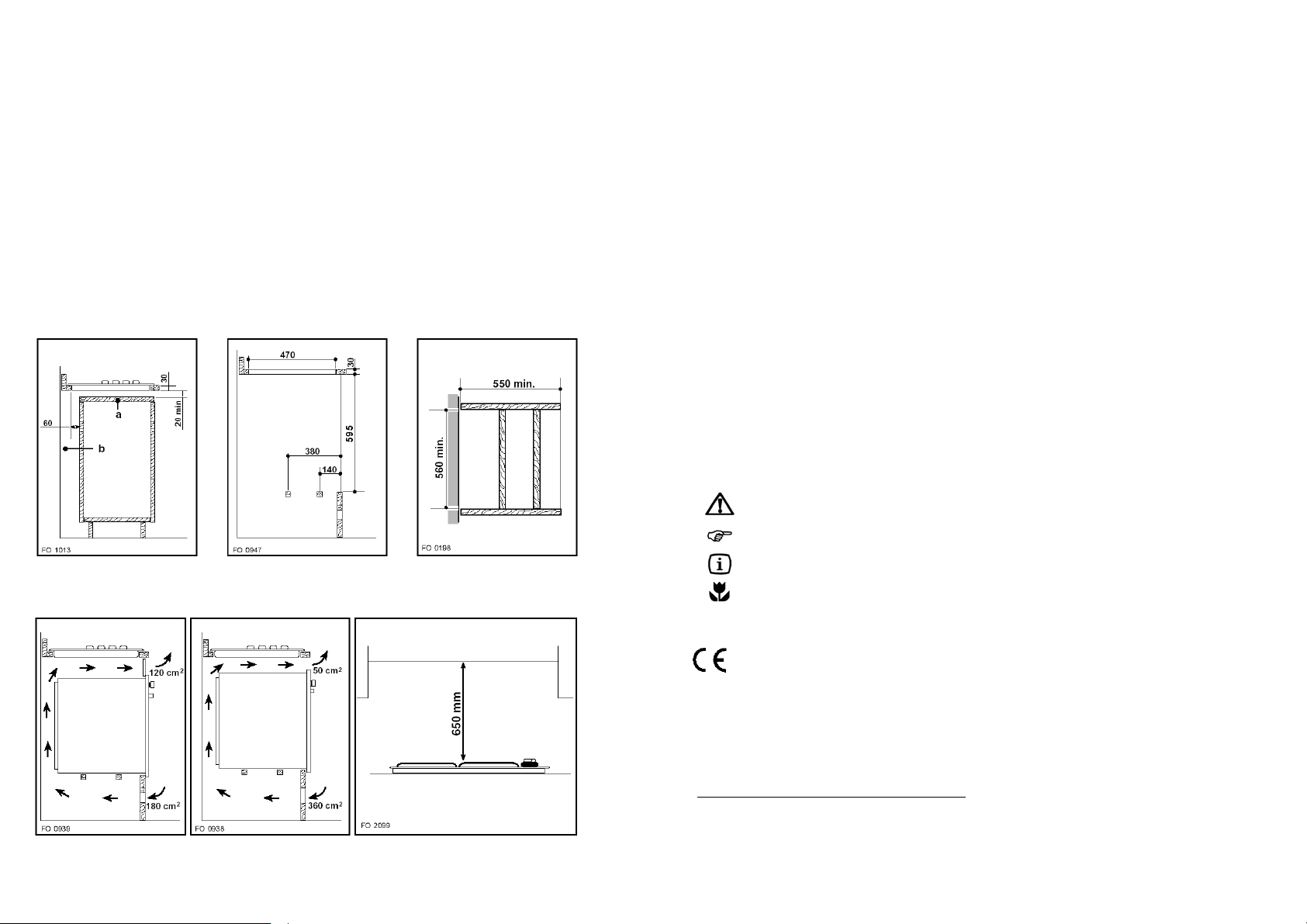

obr. 12 obr. 13
Do skrinky s rúrou na pečenie
Potrebné rozmery pre zabudovanie sú znázornené na obr. 13 a 14. Podpery zabezpečujú
nepretržité vetranie.
Obr. 15 a 16 znázorňujú vhodné alternatívy.
Z bezpečnostných dôvodov zapojte rúru na
pečenie a varný panel do elektrickej siete osobitne. Umožní vám to jednoduchú manipuláciu
so spotrebičmi. Ak je odsávač pár dlhý 600 mm
a je umiestnený nad panelom, horná skrinka,
do ktorej je odsávač inštalovaný, musí byť
vzdialená aspoň 550 mm od varného panelu.
Takáto vzdialenosť zabezpečuje bezproblémovú montáž a používanie veka panelu (obr. 17)
obr. 14
Pokyny pre užívateľa
Bezpečnostné pokyny 2
Používanie 4
Čistenie a údržba 5
Ako čítať tento návod
na používanie
Textom vás budú sprevádzať nasledujúce
symboly:
Bezpečnostné pokyny
Postup pri vykonávaní určitej operácie
Pokyny pre inštalatéra
Technické údaje 6
Inštalácia 6
Zapojenie do elektrickej siete 7
Prispôsobenie inému druhu plynu 8
Zabudovanie 9
a) odnímateľný panel
b) priestor pre zapojenie
obr. 15 obr. 16 obr. 17
10
Rady a tipy
Ochrana životného prostredia
Tento spotrebič zodpovedá nasledujúcim smerniciam EEC:
- 73/23 - 90/683 (Smernica pre nízke napä-
tie)
- 89/336 (Smernica o elektromagnetickej
kompatibilite)
- 93/68 (Všeobecné smernice)
vrátane neskorších zmien.
VÝROBCA:
ELECTROLUX ZANUSSI S.p.A.
Viale Bologna 298 - 47100
FORLI´ (Taliansko)
3
Page 4
Pokyny pre užívateľa Zabudovanie
Po inštalácii treba zo spotrebiča
odstrániť všetok ochranný materiál.
Ovládacie prvky
Ovládače horákov sú umiestnené na pravej
strane varného panelu. Symboly ovládačov
majú nasledujúci význam:
bez prívodu plynu
maximálny prívod plynu
minimálny prívod plynu
Zapaľovanie horákov
Horák zapáľte skôr, ako na podstavný rošt postavíte varnú nádobu.
Stlačte ovládač príslušného horáka a
otočením proti smeru hodinových ručičiek ho nastavte do maximálnej
polohy.
Po zapálení plynu podržte ovládač
stlačený ešte približne 5 sekúnd.
Tento čas je potrebný na to, aby sa
zohrial “termočlánok“ (obr. 1, písm.
C) a vypol bezpečnostný ventil.
V opačnom prípade sa prívod plynu
preruší.
Napokon skontrolujte, či je plameň
rovnomerný a ovládač otočte do požadovanej polohy.
V prípade problémov pri zapaľovaní
skontrolujte, či je kryt horáka (obr. 1
písm. A) umiestnený v správnej polohe.
Prívod plynu vypnete otočením ovládača v smere hodinových ručičiek na
symbol Ç.
Skôr, ako z varnej plochy zoberiete
nádobu s pripravovaným pokrmom, plameň znížte alebo ho úplne
vypnite.
Správne používanie
V záujme zníženia spotreby plynu a optimálneho využitia výkonu spotrebiča používajte nádoby s rovným dnom, ktoré svojím priemerom
zodpovedajú veľkosti horáku. Plameň nesmie
presahovať nad dno varnej nádoby (pozri nasledujúcu tabuľku).
Keď obsah nádoby dosiahne bod varu, znížte
plameň tak, aby si obsah nádoby udržal dosiahnutú teplotu.
Používajte výlučne varné nádoby
s rovným dnom
Príprave jedál s olejom a tukom
venujte zvýšenú pozornosť. Tuk a
olej sa môžu v dôsledku prehriatia
vznietiť.

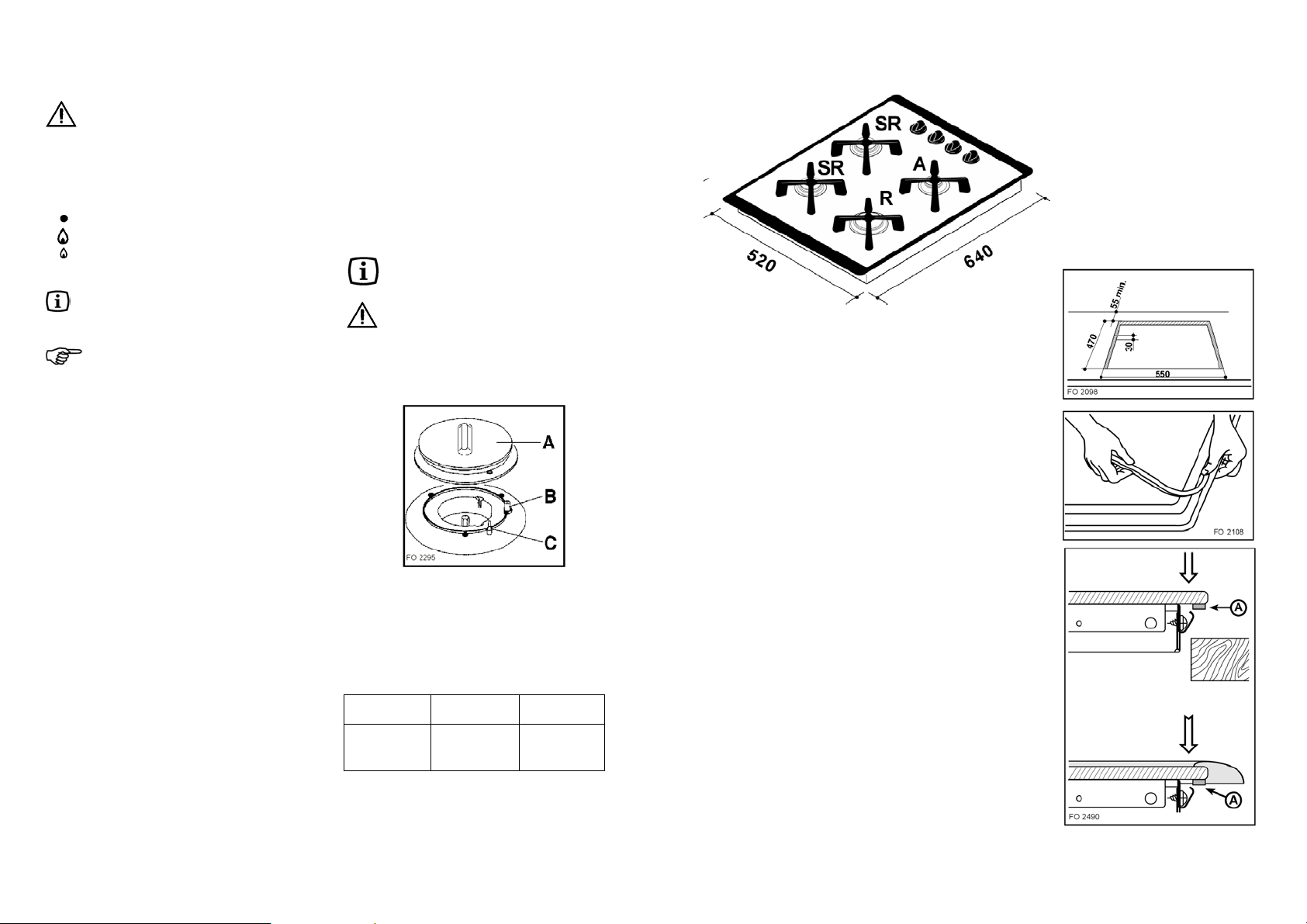

obr. 1
A - kryt horáku
B - zapaľovacia sviečka
C - termočlánok
Horák
veľký
stredný
malý
Min.
priemer
160 mm
120 mm
80 mm
Max.
priemer
260 mm
220 mm
160 mm
A = pomocný horák (malý)
SR = normálny horák (stredný)
R = silný horák (veľký)
Rozmery sú uvedené v mm.
Tento varný panel môžete zabudovať do kuchynskej linky s hĺbkou od 550 do 600 mm.
Rozmery spotrebiča sú znázornené na obrázku
9. Hrana výrezu musí byť vzdialená od zadnej
steny minimálne 55 mm.
Ak sa v blízkosti výrezu nachádzajú iné steny
alebo bočné steny kuchynského nábytku, musia
byť od nich hrany výrezu vzdialené aspoň 100
mm.
Horná kuchynská skrinka alebo odsávač pár
musí byť od varného panelu vzdialený aspoň
650 mm.
UMIESTNENIE VARNÉHO PANELU
DO PRACOVNEJ DOSKY
Varný panel je určený na zabudovanie do
pracovnej dosky prostredníctvom výrezu
s príslušnými rozmermi (obr. 10).
Postupujte takto:
1) Odnímte podstavné rošty, veká horákov a
rozdeľovače plameňa a panel položte na hornú
stranu. Dávajte pozor, aby sa pritom nepoškodili zapaľovacie sviečky.
2) Priložené tesnenie umiestnite po celom okraji
varného panelu podľa pokynov na obrázku.
Dbajte na to, aby sa tesnenie neprekrývalo.
3) Varný panel vložte do výrezu a pritlačte ho
smerom nadol tak, ako je znázornené na obrázku č. 11.
obr. 9
obr. 10
obr. 11
4
a) tesnenie
9
Page 5
Prispôsobenie inému druhu plynu
Výmena dýz horákov
- Najprv odstráňte rošty.
- Potom odstráňte kryty a rozdeľovače
plameňa.
- Pomocou kľúča 7 dýzu odskrutkujte, odnímte (obr. 7) a nahraďte ju takou, ktorá je
určená pre daný druh plynu (pozri tab.).
- Jednotlivé diely namontujte.
- Typový štítok (umiestnený v blízkosti
prípojky pre zásobovanie plynom) vymeňte
za štítok zodpovedajúci novému druhu
plynu. Štítok nájdete vo vrecúšku s dýzami.
Ak tlak nezodpovedá požadovanej hodnote,
použite vhodný regulátor tlaku v súlade
s platnými predpismi.
Nastavenie minima
Pri nastavovaní minima postupujte nasledovne:
- Zapáľte plyn na horáku.
- Ovládač nastavte do polohy najslabšieho
plameňa a ovládač vytiahnite.
- Na nastavenie minima použite tenký skrutkovač, ktorým otočte nastavovaciu skrutku
umiestnenú v strede držadla ovládača
(obr. 8). Ak ste prešli zo zemného plynu na
propán-bután, skrutku úplne dotiahnite v
smere hodinových ručičiek, aby ste dosiahli rovnomerný malý plameň. Pri zmene
z Propán-butánu na zemný plyn otočte
skrutku o 1/4 otáčky.
- Skontrolujte, či plameň pri rýchlej zmene
nastavenia z maxima na minimum nezhasína.
Nastavenie minima je jednoduchou operáciou
bez ohľadu na umiestnenie a zabudovanie
panelu.
Dýzy
Druh plynu Horák
Zemný
plyn G 20
Propán-
bután
8
Veľký
Stredný
Malý
Veľký
Stredný
Malý
Dýza
1/100 mm
119
96
70
86
71
50
Nominálny
príkon
KW
2,9
1,9
1,0
2,7
1,9
1,0

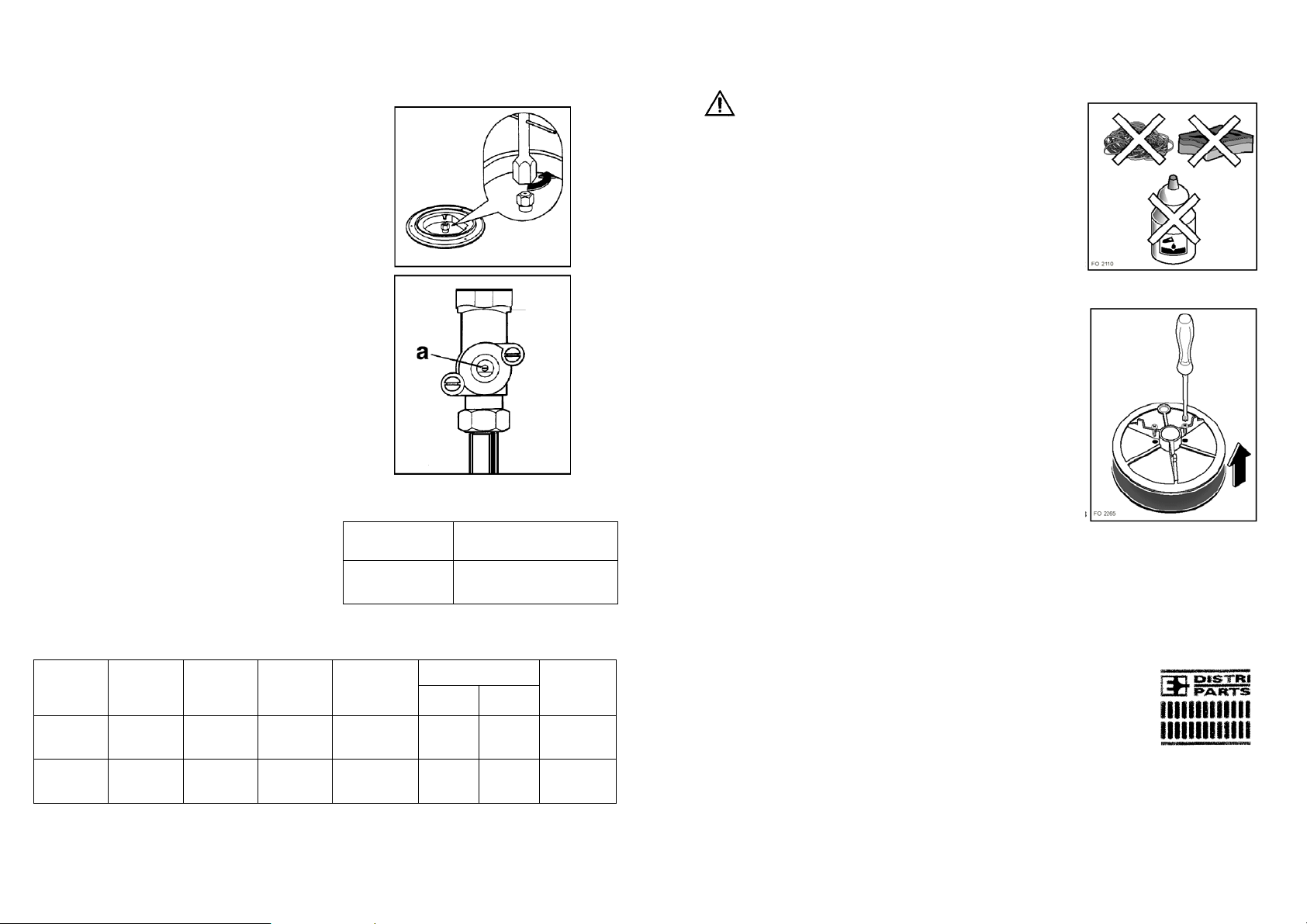

obr. 7
obr. 8
Priemer nastavovania
Horák Priemer nastavovania
malý
stredný
veľký
Redukovaný
výkon KW
0,65
0,45
0,33
0,65
0,45
0,33
v stotinách mm
Nominálny výkon
3
/h g/h
m
0,276
0,181
0,095
-
-
-
-
-
195
137
72
28
32
40
Nominálny
tlak mbar
28-30/37
20
Čistenie a údržba
Pred čistením a údržbou spotrebič
odpojte od elektrickej siete.
Všeobecné pokyny
Smaltované časti umyte teplou vodou a vhodným čistiacim prípravkom. Nepoužívajte abrazívne čistiace prostriedky!
Kryty horákov a rozdeľovače plameňa pravidelne umývajte horúcou vodou a vhodným čistia-
cim prípravkom.
Kryty a rozdeľovače plameňa každého horáka
sú pripevnené dvoma skrutkami. Ak chcete tieto
dve časti oddeliť, postupujte takto: kryt odnímte,
otočte a dve skrutky uvoľnite podľa pokynov na
obr. 3. Po dôkladnom vyčistení časti zmontujte
a vráťte na pôvodné miesto.
Pripálené zvyšky jedál dôkladne odstráňte.
Panel čistite pravidelne mäkkou handričkou,
teplou vodou a malým množstvom vhodného
čistiaceho prostriedku. Na čistenie zásadne
nepoužívajte:
- agresívne čistiace prostriedky a rozpúš-
ťadlá;
- impregnované prostriedky nevhodné pre
nelepivé varné nádoby;
- oceľové drôtenky;
- prípravky na odstraňovanie škvŕn na vane
a umývadlá.
Ak je varný panel veľmi znečistený, môžete
použiť špeciálny čistiaci prostriedok na varné
panely.
Rošty horákov
Podstavné rošty je možné umývať v umývačke
riadu. Odolné nečistoty odstráňte bežným
neabrazívnym prostriedkom alebo špeciálnym
čistiacim prostriedkom. Nepoužívajte drôtenky
alebo kyseliny.
Sviečka zapaľovania
Varné panely s automatickým zapaľovaním sú
vybavené keramickou zapaľovacou sviečkou a
kovovou elektródou (obr. 1-B). Tieto časti udržujte čisté, aby ste predišli problémom pri
zapaľovaní. Okrem toho z času na čas skontrolujte, či otvory rozdeľovača plameňa nie sú
upchaté.
Periodická údržba
Pravidelne nechajte skontrolovať stav a funk-
čnosť trubice prívodu plynu a regulátor tlaku
autorizovaným servisným technikom.
V záujme bezproblémovej a bezpečnej prevádzky varného panelu treba tiež pravidelne
mazať kohútiky.
obr. 2
obr. 3
♦ Pravidelné premazanie kohútikov smie
vykonávať len kvalifikovaný servisný
technik.
Servis a náhradné diely
Tento spotrebič bol odskúšaný a nastavený
odborníkmi ešte vo fabrike, v ktorej bol vyrobený. Každá oprava alebo nastavenie si vyžaduje
výnimočnú pozornosť.
V prípade poruchy sa
preto bezpodmienečne
obráťte na
autorizované servisné
stredisko. Zoznam
autorizovaných
servisných stredísk je priložený. Kompetentnému servisnému technikovi nezabudnite uviesť
model a sériové číslo výrobku.
5
Page 6
Technické údaje
Zapojenie do elektrickej siete
Výkon horákov
veľký horák 2,9 kW (G20) - 2,7 kW (G30/31)
stredný horák 1 kW
pomocný horák (malý) 1,9 kW
trieda spotrebiča 3
kategória II 2H3+
Nastavenie zemný plyn G 20 / 20 mbar
prípojka plynu G 1/2“
Pokyny pre inštalatéra
• Nasledujúce pokyny pre inštaláciu a
údržbu smie vykonávať len kompetentný odborník v súlade s platnými predpismi.
• Bočné steny jednotky kuchynského
nábytku, do ktorej je spotrebič zabudovaný, nesmú presahovať nad varnú
plochu.
• Spotrebič umiestnite v bezpečnej
vzdialenosti od horľavých materiálov
(napr. záclony, utierky).
• Pred každým zásahom spotrebič odpo-
jte z elektrickej siete. Ak si zásah bezpodmienečne vyžaduje, aby bol spotrebič zapojený do elektrickej siete, dodržte nevyhnutné bezpečnostné opatrenia.
Elektrické zapojenie
elektrické zapojenie 230 V 50 Hz
Rozmery výrezu
dĺžka 550 mm
šírka 470 mm
Prívod plynu
Môžete si vybrať medzi pevným pripojením
alebo ohybnou hadicou z nehrdzavejúcej ocele.
Pri použití kovovej ohybnej hadice dbajte nato,
aby sa nedostala do kontaktu s pohyblivými
časťami, a aby nebola stlačená alebo zalomená. Osobitnú pozornosť venujte kombinácii
varného panelu a rúry na pečenie.
Dôležité! Rešpektovanie odporúčanej hodnoty
tlaku plynu a uvedených parametrov zapojenia
do elektrickej siete je zárukou bezproblémovej
prevádzky, nízkej spotreby energie a dlhej
životnosti spotrebiča.

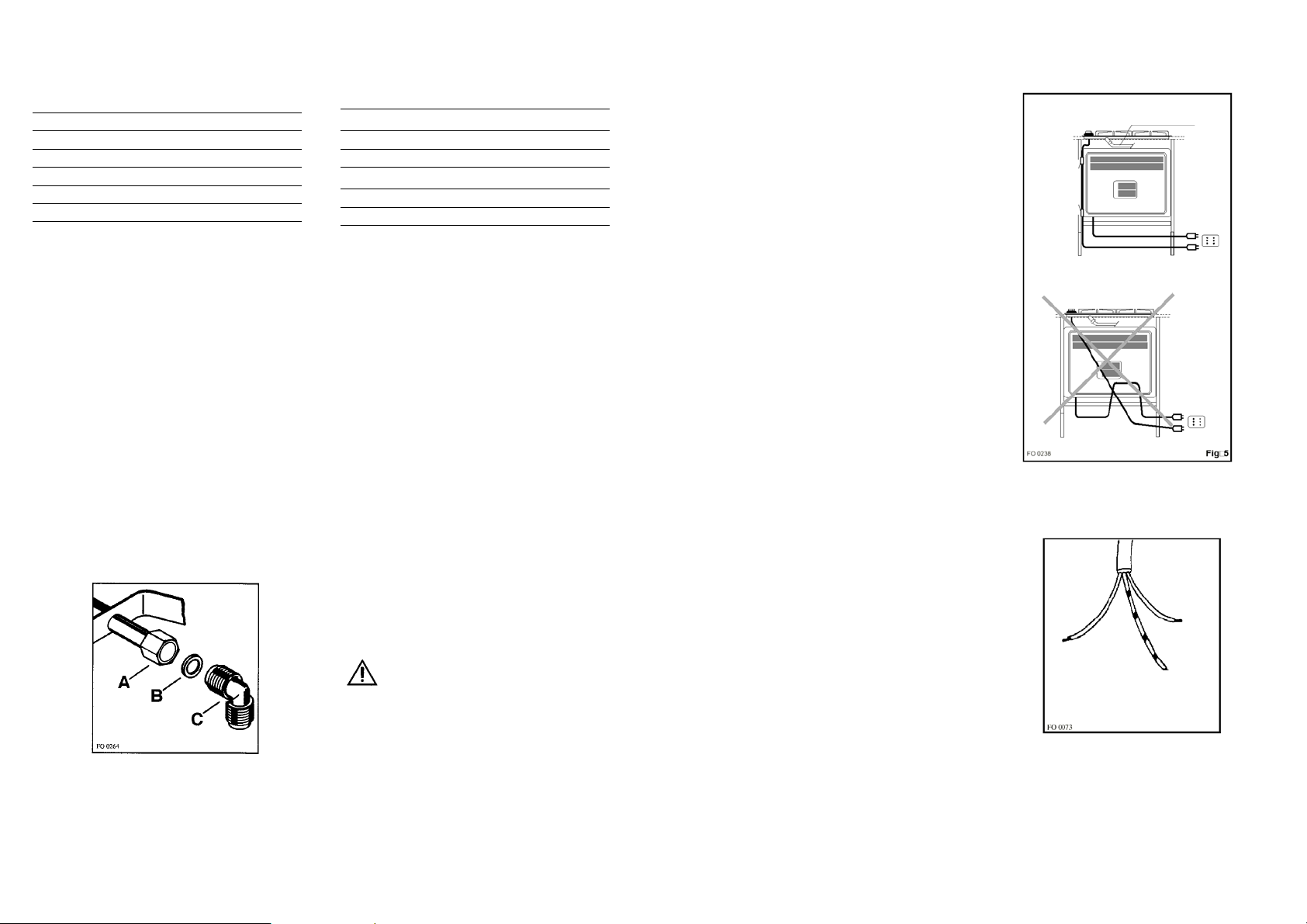

Otočný nástavec pripojte na prípojku spotrebiča
matkou GJ 1/2“. Medzi diely vložte tesniaci
krúžok, ako je znázornené na obr. 4. Diely
najprv zľahka zoskrutkujte, potom nástavec
otočte do požadovanej polohy a nakoniec
maticu pevne dotiahnite.
Dôležité! Po ukončení inštalácie
skontrolujte tesnosť jednotlivých častí
pomocou mydlového roztoku. Na
kontrolu nikdy nepoužívajte otvorený oheň.
Spotrebič zapojte do elektrickej siete s napätím
230 V a jednofázovým prúdom.
Pripojenie musí zodpovedať platným normám a
prepisom.
Pred zapojením spotrebiča sa uistite, že:
1. poistka a domáca elektrická inštalácia sú
dimenzované pre zaťaženie uvedené na
typovom štítku;
2. je elektrická sieť uzemnená v súlade
s platnými predpismi;
3. budú zásuvka alebo dvojpólový spínač po
zabudovaní spotrebiča ľahko prístupné.
Spotrebič dodávame s prípojným káblom. Kábel
treba opatriť zástrčkou, ktorá zodpovedá údajom uvedeným na typovom štítku. Zástrčku
pripojte ku káblu podľa pokynov na obr. 5.
Potom zástrčku zasuňte do elektrickej zásuvky.
Ak hodláte spotrebič zapojiť priamo do elektrickej siete, treba nainštalovať medzi spotrebič a
zdroj elektrickej energie dvojpólový spínač.
Spínač musí byť dimenzovaný pre dané zaťaženie v zmysle platných predpisov a vzdialenosť jeho otvorených kontaktov musí byť aspoň
3 mm.
Uzemňovací kábel (žlto/zelený) nesmie byť
prerušovaný prerušovačom.
Prípojný kábel umiestnite tak, aby žiadna jeho
časť nedosiahla teplotu 90°C.
Hnedý fázový kábel (svorka L) musí byť vždy
zapojený s fázou elektrickej siete.
Výmena napájacieho kábla
Ako náhradný kábel môžete použiť výlučne
kábel typu H05V2V2-F T90 alebo H05 BB-F,
ktorého prierez zodpovedá požadovanému
napätiu, zaťaženiu a prevádzkovej teplote.
Žltozelený uzemňovací kábel musí byť približne
o 2 cm dlhší ako fázový kábel (obr. 6).
obr.5
PEVNÁ MEDENÁ TRUBICA ALEBO
PRUŽNÁ HADICA Z NEHRDZAVEJÚCEJ
ÁNO
OCELE
NIE
uzemnenie (žlto-zelený)
nulový
obr. 5
A) Prípojka s maticou
B) Tesniaci krúžok
C) Nástavec
6
VÝROBCA NEZODPOVEDÁ ZA ŠKODY
SPÔSOBENÉ NEREŠPEKTOVANÍM PLAT-
NÝCH PREPISOV A BEZPEČNOSTNÝCH
POKYNOV.
obr. 6
7
Loading...
