Page 1
Gázfőzőlap
HASZNÁLATI ÚTMUTATÓ
35679-2201
Modell EGG 669
HU
Page 2
Biztonsági útmutatások
Az itt leírt figyelmeztetések a biztonságot szolgálják. A készülék elhelyezése és használata előtt figyelmesen
olvassa el az itt leírtakat.
Felállítás, tisztítás és karbantartás
• A gázkészülék üzembe helyezését, vagy esetleges
későbbi áthelyezését kizárólag a területileg illetékes
gázszolgáltató engedélye alapján - szakemberrel,
szervizzel - lehet elvégeztetni.
• A tisztítási és karbantartási munkák előtt a készüléket
le kell választani az elektromos hálózatról.
• A gázkészülék üzemeltetésénél biztosítani kell, hogy
a helyiségnek megfelelő legyen a szellőzése. A rossz
szellőzés a helyiség oxigéntartalmának elvonásához
vezet.
• A készüléket csak a gyártó által beállított gáznemre
szabad csatlakoztatni, amelynek pontos adatait a
csatlakozórésznél felragasztott azonosító címke
tartalmazza.
• Abban a helyiségben, ahol a gázfőzőlap mű ködik,
nedvesség és meleg keletkezik. A helyiség
természetes szellőzését ezért biztosítani kell,
vagy adott esetben fel kell szereltetni egy külső
szellőzőcsatornával ellátott páraelszívót.
• A készülék intenzív és hosszabb idejű
használatakor mindig szükség van a megfelelő
szellőzésre. Ehhez nyissa ki az ablakot, vagy
adott esetben kapcsolja be a páraelszívót.
• A kicsomagolás után ellenőrizze, hogy nincs-e
valamilyen sérülés a készüléken és hogy, nem sérült-
e a hálózati vezeték.
• A készülék szakszerűtlen használatából eredő
károkért a gyártó semmilyen felelősséget nem
vállal.
• Semmilyen körülmények között ne próbálja meg
saját maga javítgatni a készüléket. A szakszerűtlen
beavatkozás nemcsak veszélyes, hanem komoly
működési problémákat is okozhat. A készülék
javítását - beleértve a csatlakozó vezeték cseréjét is
- kizárólag a jótállási jegyben feltüntetett szerviz
végezheti, eredeti gyári alkatrészek felhasználásával.
Használat
• A Használati útmutatót tartsa mindig elérhető helyen.
Ha a készüléktől megválik, akkor a Használati
útmutatót is adja át az új tulajdonosnak, hogy ő is
tisztában legyen a követelményekkel.
• Ezt a készüléket a normál háztartásokban szokásos
főzésekhez gyártották, ezért más célokra nem szabad
használni.
• Tilos és életveszélyes a készülék jellemzőinek
megváltoztatása.
• Higiéniai és biztonsági szempontból a készüléket
tisztán kell tartani. A zsírfoltok, vagy egyéb
ételmaradékok tűzveszélyt jelentenek.
• A túlhevített olaj, vagy zsír könnyen meggyulladhat a
f őz őhelyeken. Ezért. bő zsírban, vagy olajban való
sütéskor (pl. sültburgonya) ne hagyja felügyelet nélkül
az üzemelő készüléket.
• Ha a készüléket nem használja, akkor ellenőrizze,
hogy a kezelőgombok ki legyenek kapcsolva.
• Ügyeljen arra, hogy a készülék közelében használt
elektromos háztartási készülék csatlakozó vezetéke
ne érintkezhessen a főzőlap forró részeivel.
Környezetvédelem
• A készülék kicsomagolása után a csomagoló
anyagokat adja le a megfelelő gyűjtőhelyre.
• Ha a készüléket kiselejtezi, vágja le róla a csatlakozó
vezetéket.
A szimbólumok magyarázata
A következő szimbólumok a szöveges részeknél
találhatók és az alábbiakat jelentik:
Gyermekbiztonság
• Ezt a készüléket felnőttek által történő használatra
tervezték. Gyerekek csak felügyelet mellett
használhatják a készüléket. Ne engedje, hogy a
gyerekek játsszanak a kezelő gombokkal.
• A készülék elérhető részei nagyon felforrósodnak.
Tartsa távol a gyerekeket addig a készüléktől, amíg
ki le nem hűl teljesen.
2
Biztonsági tudnivalók
Működés leírása lépésről lépésre
Javaslatok és tanácsok
Környezetvédelmi tudnivalók
GYÁRTÓ: ELECTROLUX HOME PRODUCTS ITALY S.p.A.
Viale Bologna, 298 – 47100 FORLY (Olaszország)
Page 3
Tartalomjegyzék
A használónak
Biztonsági útmutatások 2
Használat 3
Tisztítás és ápolás 4
Szerviz és pótalkatrészek 5
Ez a készülék megfelel az alábbi E.E.C.irányelveknek:
73/23 - 90/683 (Kisfeszültségü
irányelv)
89/336 (EMC - irányelv)
90/396 (Gáz - irányelv)
93/68 (Általános előírások) és
módosítások.
Az üzembe helyezőnek
Műszaki adatok 6
Az üzembe helyezőnek szóló tudnivalók 6
Elektromos csatlakoztatás 7
Átállítás más gáznemre 8
Beépítés 9
Beépítési lehetőségek 10
A használónak szóló tudnivalók
Miután a főzőfelület beépítésre került,
távolítson el róla minden, a gyártás közben
rárakott védőanyagot.
Főzőégőket szabályzó gombok
A főző lap égőit szabályzó gombok a jobboldalon kerültek
elhelyezésre. A szimbólumok jelentése:
nincs gázhozzávezetés
maximális gáznyitás
minimális gáznyitás
A gázégők begyújtása
A gázégőt könnyebben lehet begyújtani a
főzőedény, vagy a serpenyő felhelyezése előtt.
A gázégő begyújtásához be kell nyomni és el kell
forgatni a kiválasztott gombot a maximális
pozícióba.
A gáz begyulladása után még kb. 5 mp-ig tartsa
benyomott állapotban a szabályzó gombot. A
hőérzékelő egység (1. kép C-vel jelölt alkatrész)
felmelegszik és a biztonsági szelep kikapcsol,
mert ellenkező esetben megszakad a
gázhozzávezetés.
Ezután ellenőrizze, hogy a láng stabilan ég-e,
majd a forgógombot állítsa a kiválasztott állásba.
Amennyiben a gázt többszöri kísérlet után sem
tudja begyújtani, akkor ellenőrizze, hogy helyesen
van-e felhelyezve az égőfedél (1. kép A-val jelölt
alkatrész).
A gázhozzávezetés megszakításához forgassa
el a gombot az óra járásával ellenkező irányba a
"" pozícióba.

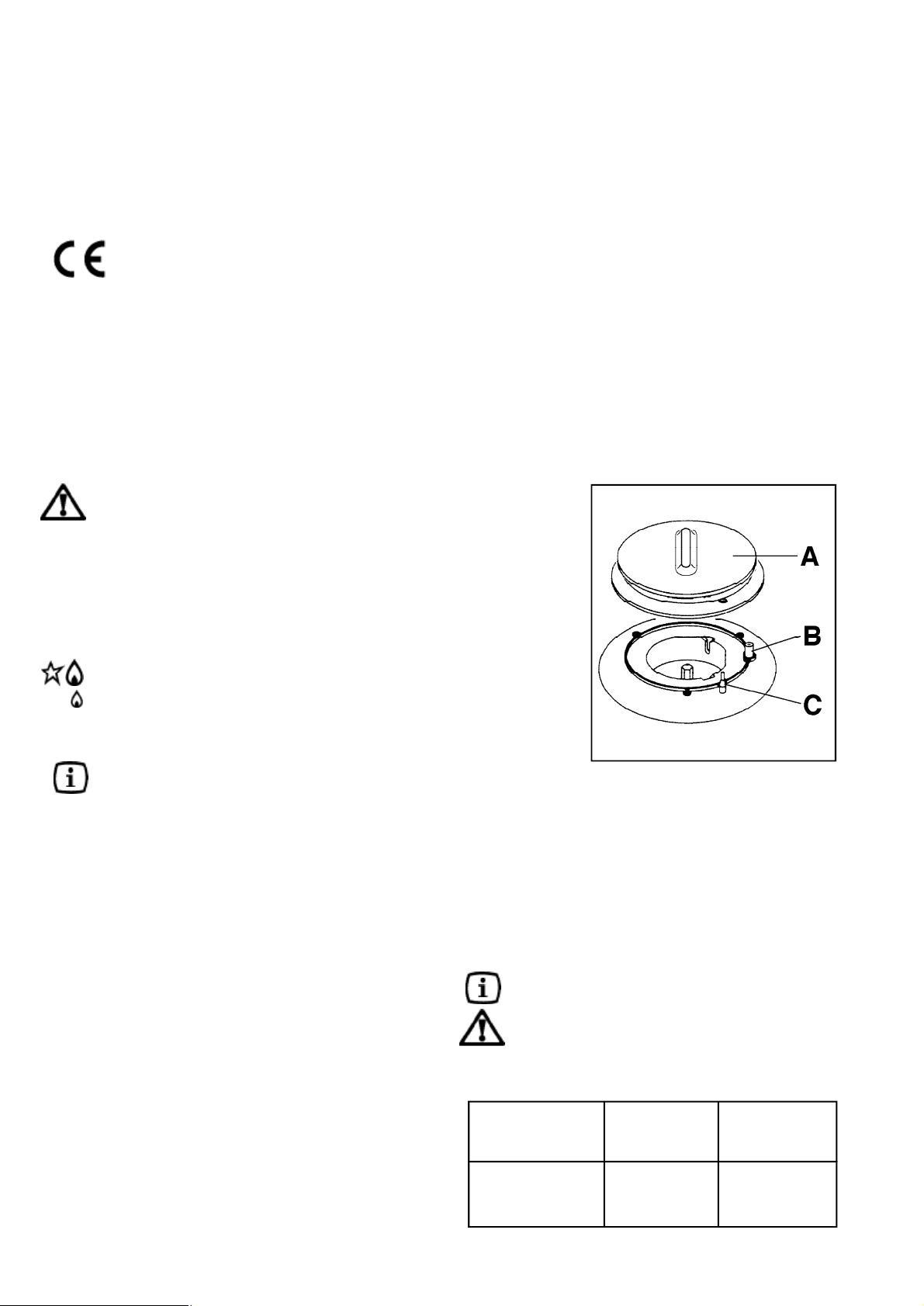

A = égőfedél
B = gyújtógyertya
C = hőérzékelő
FO 0204
1. kép
A főzőfelület megfelelő használata
Az optimális és takarékos gázlánghoz csak olyan méretű
főzőedényéket használjon, amelyek átmérője megfelel
a gázégőkhöz. A láng soha ne csapjon ki az edény
palástja mellett.
Ha a főzés közben a folyadék forrni kezd, csökkentse
le a gázlángot, hogy a továbbfőzéshez szükséges
forralás kisebb gázlánggal is fenntartható legyen.
Csak sík felületű főzőedényeket használjon.
A zsír és az olaj melegítésénél a legnagyobb
elővigyázatossággal járjon el, mert a
túlhevített zsír, vagy olaj könnyen
meggyulladhat.
Főzőégő Minimális Maximális
átmérő (mm) átmérő (mm)
• Mielőtt a főzőedényt leveszi a főzőlapról, mindig
állítsa vissza a lángmagasságot, vagy kapcsolja ki a
főzőégőt.
Nagy 160 mm. 260 mm.
Közepes 120 mm. 220 mm.
Kicsi 80 mm. 160 mm.
3
Page 4
Tisztítás és ápolás
Minden tisztítási munkálat megkezdése előtt
le kell választani a készüléket az elektromos
hálózatról.
Általános tisztítás
A zománcozott részeket meleg, szappanos vízzel
tisztítsa meg. Soha ne használjon súrolószert. Az
égőfedelet és a koronát forró szappanos vízzel mossa
le, hogy az ételmaradékokat eltávolítsa.

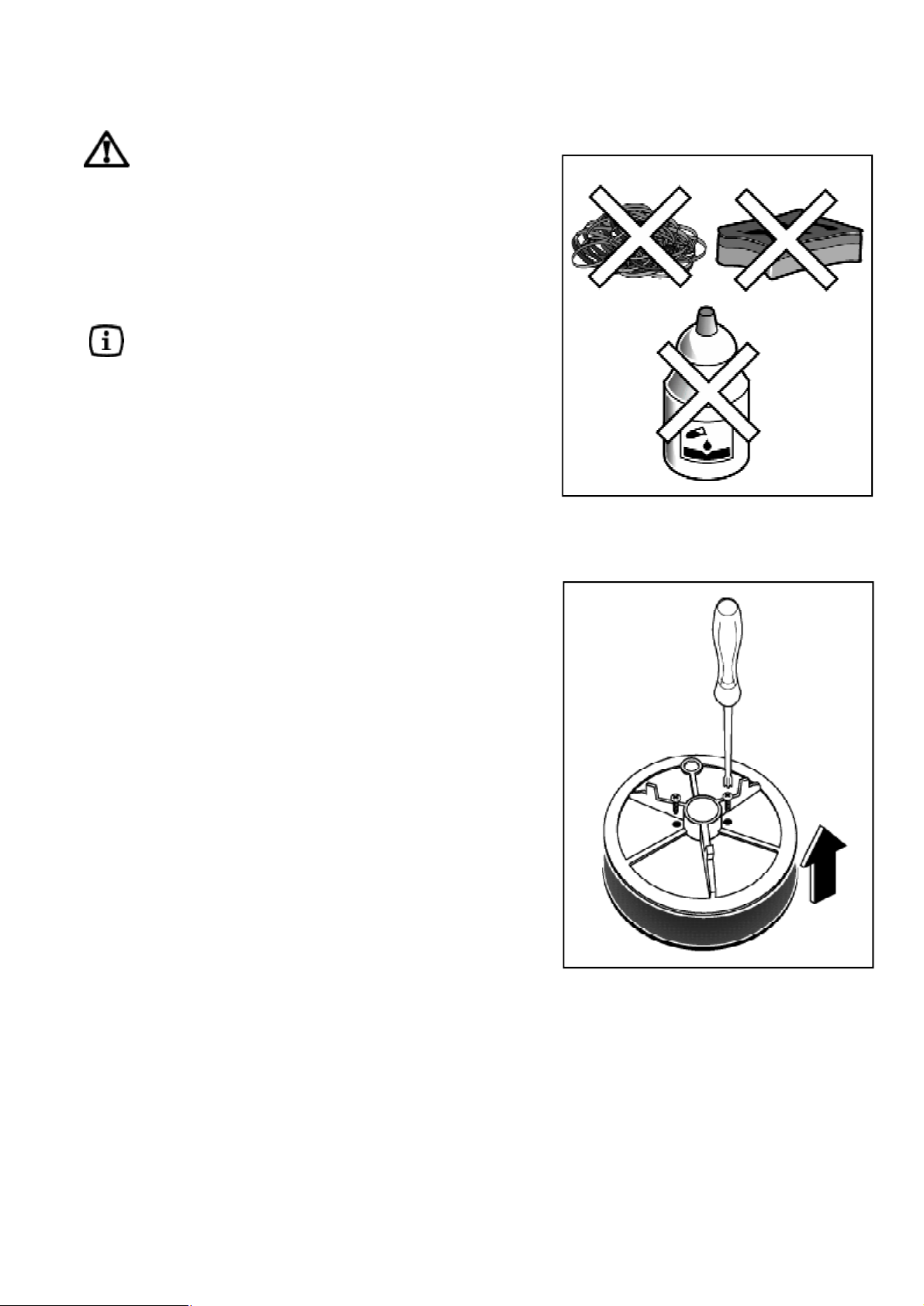

Mindegyik gázégő fedelét és koronáját 2 csavar
rögzíti. A két darab szétválasztásához emelje meg
a fedelet, fordítsa a felső oldalát lefelé, majd
távolítsa el a két csavart a 3. kép szerint.
Alapos tisztítás után szerelje vissza a két részt
és tegye vissza az égőfedelet a megfelelő
helyzetbe.
A főzőégők fedelét rendszeresen tisztítsa meg forró,
mosogatószeres vízzel és minden ráégési nyomot
távolítson el róla. Kerülje a következők használatát:
· háztartási mosószer és fehérítőszer,
· nem tapadó felülettel rendelkező edényekhez
használatos tisztítópárna,
· fémszálas tisztítópárna,
· mosdók/mosogatók részére készült
folteltávolító.
A főzőlapra ráégett ételmaradékokat ne próbálja meg
lekaparni, hanem egy benedvesített, adott esetben forró
mosogatószeres ruhával áztassa fel. A könnyebb
tisztításhoz használja a kereskedelemből beszerezhető
speciális tisztítószereket.
2. kép
Edénytartó
Az edénytartó rács mosogatógépben is elmosogatható.
Ha a foltokat nehéz eltávolítani, akkor használjon
karcmentes tisztítószert. Soha ne használjon fémszálas
súrolópárnát.
Gyújtógyertya
Az elektromos gyújtással rendelkező főzőlap
kerámiagyertyával és fémelektródával van felszerelve
(1. kép C alkatrész). Ezeket a részeket rendszeresen
meg kell tisztítani, hogy a gyújtás biztonságos legyen. A
tisztítás után ellenőrizze, hogy a lángelosztó nyílásai
nincsenek-e eltömődve.
Főzőfelület
Puha, enyhén mosogatószeres vízzel végezze a
tisztítást a felületen és az alumínium kereten is. Ne
használjon fémszálas súrolópárnát. Ha a felület nagyon
elszennyeződött, akkor használjon speciális tisztítót.
FO 2265
3. kép
4
Page 5
Rendszeres karbantartás
A szervizzel rendszeres időközönként ellenőriztesse a
készülék beszabályzását és a gázcső állapotát.
A gázkészülék rendeltetésszerű és biztonságos
használatához a gázszelepet időnként meg kell zsírozni.
A gázkészülék rendszeres karbantartását csak
szakember, szerviz végezheti.
Szerviz és pótalkatrészek
Ezt a készüléket a gyárból való kiszállítás előtt már
ellenőrizték.
Ha ennek ellenére bármilyen javítást kell végezni, akkor
azt csak a jótállási jegyben kijelölt szerviz végezheti el.
A javításhoz csak a képen látható emblémával jelölt új
alkatrészek használhatók fel.
Ha bármilyen megvásárolható pótalkatrészre van
szüksége, akkor forduljon az Alkatrészellátáshoz,
melynek címe:
1142 Budapest, Erzsébet királyné út 87.
5
Page 6
Műszaki adatok
Gázégők jellemzői
Rapid égő 2,90 kW (G20) - 2,70 kW (G30/G31)
Semirapid égő 1,90 kW
Auxiliary égő 1,15 kW
Készülék
minősítés Class 3
Kategória II 2HS3B/P
Elektromos csatlakozás
230 V 50 Hz
Főzőfelület beépítési méretei
Szélesség 550 mm.
Mélység 470 mm.
Beállítás
Földgáz G20 - 25 mbar
Gázcsatlakozás G 1/2"
Az üzembe helyezőnek szóló tudnivalók
A következő tudnivalók a telepítésről és a
karbantartásról szólnak, amelyet csak arra
feljogosított szakember végezhet az érvényes
biztonsági előírások figyelembe vételével.
A gázkészülék üzembe helyezését, vagy esetleges
későbbi áthelyezését kizárólag a területileg
illetékes gázszolgáltató engedélye alapján szakemberrel, szervizzel - lehet elvégeztetni. A
készülék csatlakoztatásához szükséges
elektromos szereléseket csak elektromos
szakember, szerviz végezheti el a vonatkozó
biztonságtechnikai előírások betartásával.
A készülékkel szomszédos konyhai bútorzat
oldalai nem lehetnek magasabbak, mint a
készülék munkalapja.
A készülék beépítési helyének közelében ne
legyenek gyúlékony anyagok (függöny, kárpit).
A készüléket minden szerelési munkálat
megkezdése előtt le kell választani az elektromos
hálózatról.
A GYÁRTÓ MINDEN FELELŐSSÉGET ELHÁRIT
MAGÁTÓL, HA BÁRMILYEN BALESET, VAGY
MEGHIBÁSODÁS A BIZTONSÁGI ELŐÍRÁSOK
FIGYELMEN KÍVÜL HAGYÁSA MIATT KÖVETKEZIK BE.

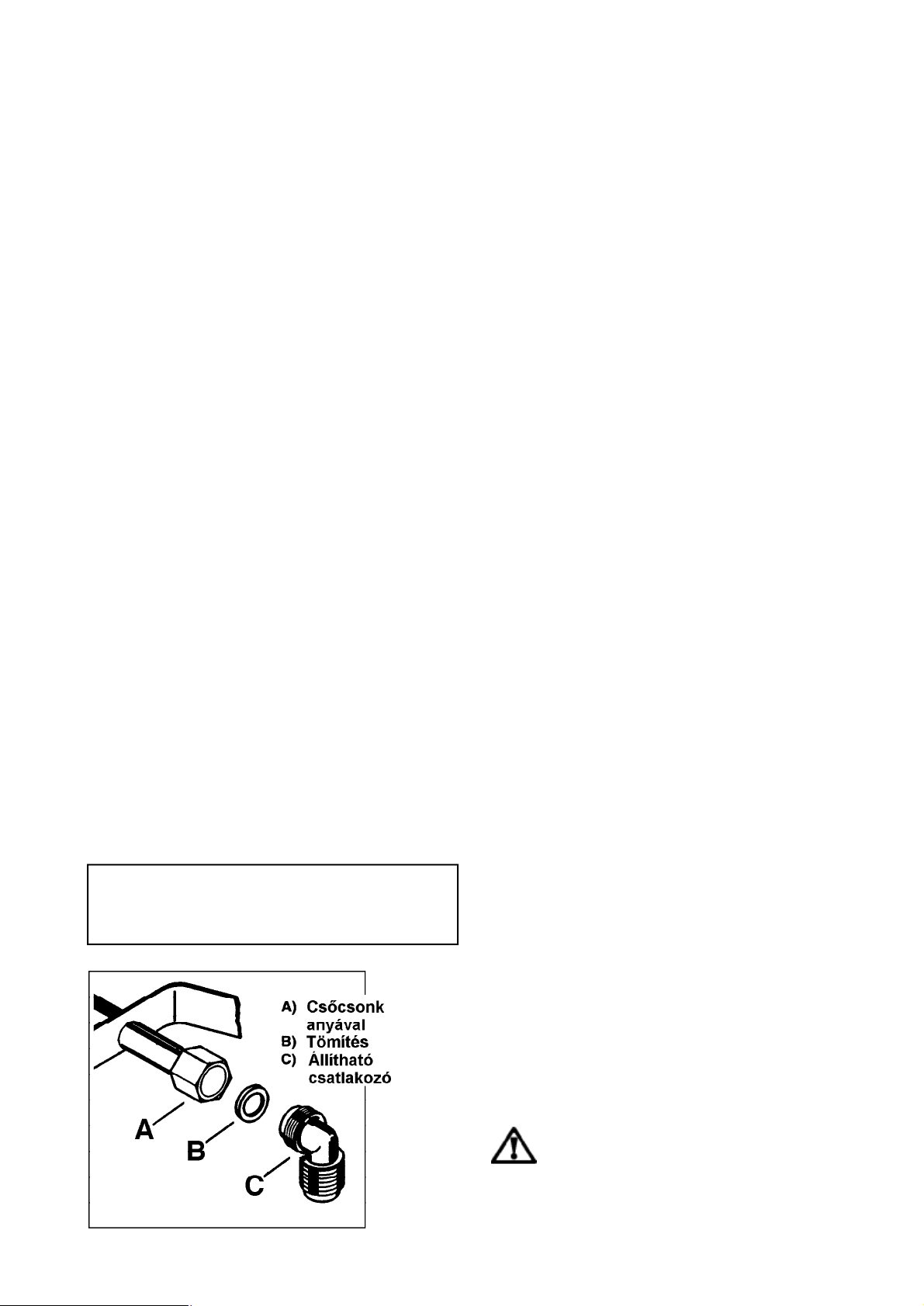

GÁZCSATLAKOZTATÁS
A gázcsatlakoztatás merev, vagy flexibilis rozsdamentes
csővel végezhető el.
A fémtömlők használatánál ellenőrizni kell a szerelés
szilárdságát és minőségét is. Főzőlap és
sütőkombináció beszerelésénél is a fenti előírások
betartása az irányadó.
Ez a főzőlap G25.1 típusú, 25 mbar, vagy G20 típusú
25 mbar nyomású földgázüzemre van beszabályozva.
A két típus közül bármelyik használható.
A beszerelés előtt meg kell vizsgálni, hogy a készülék
gázellátása megfelelően biztosítható-e. Teljes
terhelésnél a nyomáscsökkenés nem lehet 5%-nál
magasabb. A nyomásérték az alábbi tulajdonságoktól
függ:
- gázmérő max. teljesítmény,
- gázmérő előtti és utáni csövek átmérője és hossza,
- elzáró szerelvény átengedő keresztmetszet,
- csatakozó közdarab átmérő.
FONTOS - A készülék biztonságos és energiatakarékos
üzemeléséhez az ajánlott értékek megtartása
szükséges.
FO 2365-hu
6
A keretnél lévő végdarabon felszerelt G 1/2" méretű
menetes anya és a csatlakozó részek közé egy
tömítőgyűrűt kell behelyezni a 4. kép szerint. A
csatlakozó részeket először könnyedén meg kell húzni,
majd a pontos beillesztés után szorosan meg kell húzni
a menetes csatlakozást.
FONTOS - A készülék csatlakoztatása után
szappanos oldattal ellenőrizni kell a szerelés
gáztömörségét. Az ellenőrzéshez tilos lángot
(pl. gyufa) használni.
4. kép
Page 7
Elektromos csatlakozás
A készülék 230 V / 50 Hz egyfázisú elektromos hálózatra
csatlakoztatható az érvényes biztonságtechnikai
előírások betartása mellett.
A készülék csatlakoztatása előtt kérjük, hogy vigyázzon
az alábbi előírásokra:
1. A lakás elektromos hálózatának terhelhetősége
(biztosítéktábla) meg kell, hogy feleljen a készülék
adattábláján megadott értékeknek.
2. A beszerelést az érvényes biztonsági előírásoknak
megfelelő földelt hálózati csatlakozóhelyre kell
elvégezni.
3. A csatlakozó dugasznak, vagy a többállású
kikapcsolónak a könnyű elérhetőségét a készülék
beszerelését követően is biztosítani kell.
A készüléket csatlakozó vezetékkel együtt szállítják. A
csatlakozáshoz szükséges elektromos biztosíték
nagysága az adattáblán található.
A csatlakozó dugasz felszereléséhez az 5. képen látható
jelzéseket kell figyelembe venni.
Ha a készüléket fix bekötéssel csatlakoztatják az
elektromos hálózatra, akkor egy kétállású kapcsolót kell
a készülék és a hálózat közé felszerelni. A kapcsolónak
3 mm-es érintkezőhézaggal kell rendelkezni az érvényes
biztonsági előírások szerint. A csatlakozó vezetéket úgy
kell elhelyezni, hogy azt sehol ne érhesse 90o C-nál
magasabb hőhatás.
A barna színű fázisvezetéket (ami az “L”-csatlakozótól
érkezik) az elektromos hálózat fázisához kell
csatlakoztatni.
A csatlakozó vezeték cseréje
Ha szükség van a csatlakozó vezeték cseréjére, akkor
kizárólag a speciális HO5V2V2 - F T90 kábeltípust kell
használni, mert ez felel meg az elektromos terhelésnek
és a keletkező hőhatásnak is.

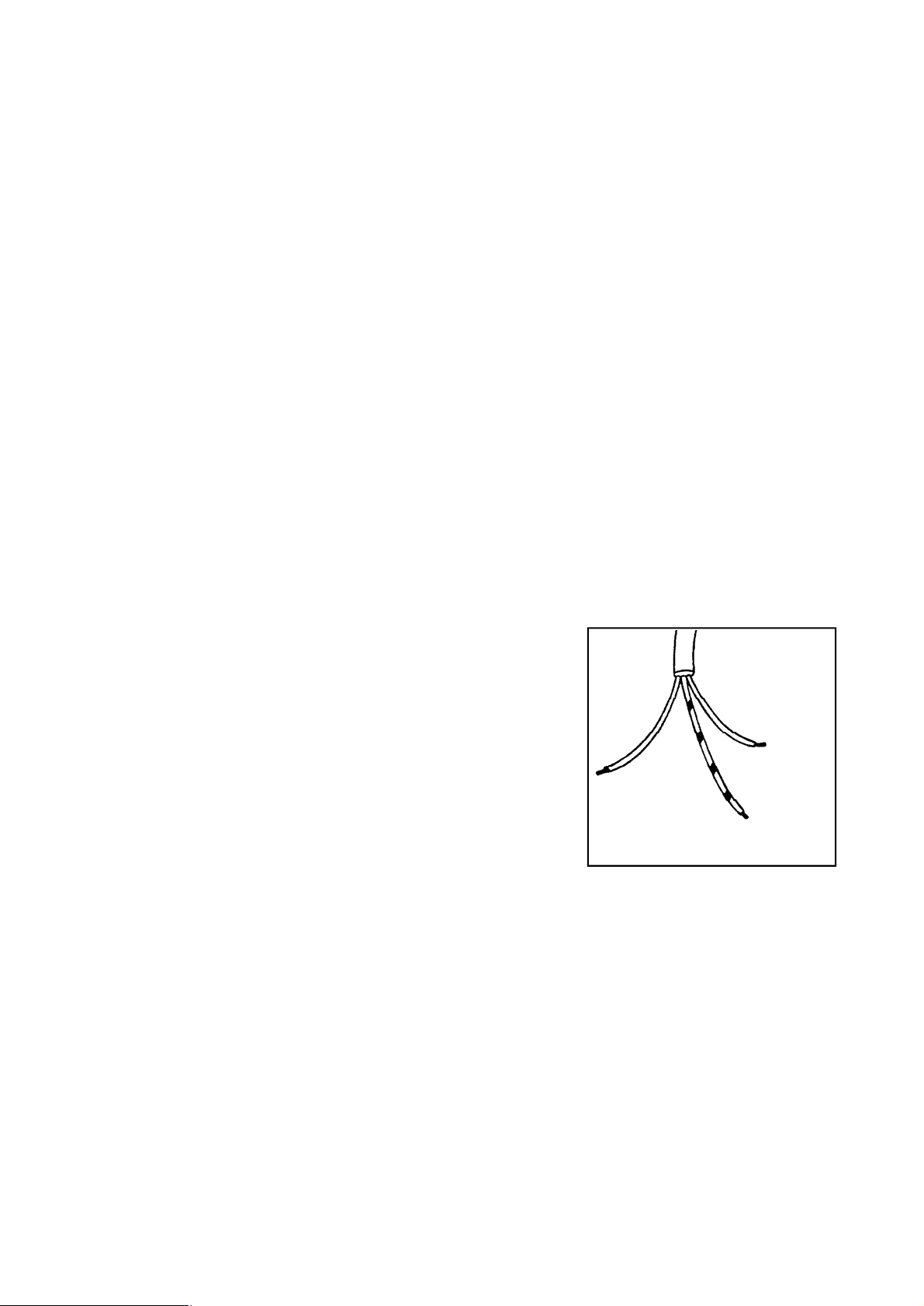

A sárga/zöld színű földkábelnak kb. 2 cm-rel
hosszabbnak kell lenni a fáziskábelnél (5. kép).
Földvezeték (zöld/sárga)
Earth (yellow/green)
FO 0073
Nullavezeték
Neutral
5. kép
7
Page 8

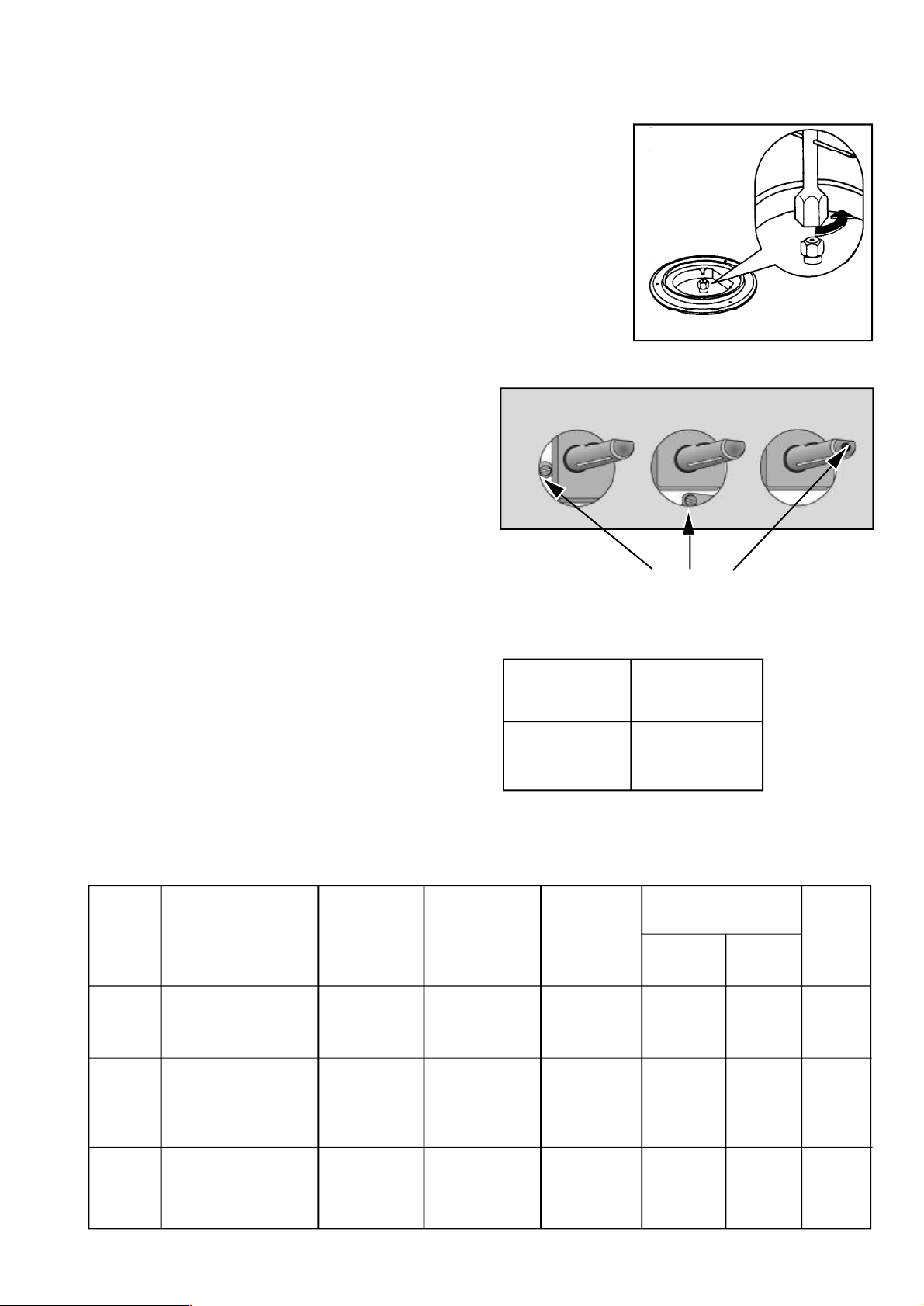

Átállítás más gáznemre
• Vegye le a főzőrácsot.
• Távolítsa el az égőkről a fedelet és a koronát.
• Egy 7-es dugókulccsal csavarozza ki és vegye ki a
gázfúvókát (6. kép), majd az alkalmazott gáznemnek
megfelelően cserélje ki a fúvókát (lásd 2. Táblázat).
• Az egyes alkatrészeket a fent leírtakkal fordított
sorrendben szerelje vissza.
• A gázcsatlakozó melletti adattáblát ki kell cserélni az
új gáznemnek megfelelő adattáblára. A megfelelő
adattábla a fúvókákat tartalmazó tartozékdobozban
található.
Amennyiben szükséges, akkor a gázcsőre egy
nyomásszabályzót kell felszerelni a vonatkozó előírások
szerint.
A minimum érték beállítása
A minimum érték beállításhoz az alábbi lépéseket kell
elvégezni.
• Gyújtsa be az égőt.
• A gázszelepet állítsa a min. pozícióba.
• Vegye le a szabályzó gombot.
• A szóban forgó gázszelep belső csapján lévő
tűszelepet (7. kép) szorosabbra, vagy lazábbra kell
állítani. Földgázról cseppfolyós gázra való átállításnál
a tűszelepet az óra járásával egyező irányba addig
kell elforgatni, amíg a kis láng égése stabil és
egyenletes nem lesz.
• Végül ellenőrizni kell, hogy a láng nem alszik-e ki a
nagylángról a kislángra való gyors átváltásnál.
• Az alkatrészeket a fent leírtakkal fordított sorrendben
kell visszaszerelni.
A fentiekben leírt beállítási lépések minden gond nélkül
akkor is elvégezhetők, ha csak a főzőlap valamelyik
égőjének beszabályzására van szükség.
A fúvókák cseréje
6. kép
7. kép
FO 0392
By-pass csavar
1.Táblázat: by-pass átmérők
Égő By pass Ø
1/100 mm-ben
Kisegítő égő 28
Normál égő 32
Erős égő 40
2. Táblázat: égőfúvókák
GÁZTÍPUS GÁZÉGŐ FÚVÓKA Névleges telj.- Csökkentett Névleges teljesítmény Névleges
TÍPUS JELÖLÉS felvétel teljesítmény nyomás
1/100 mm kW kW m3/h g/h mbar
Gyors
FÖLDGÁZ
Gᅽ 20
LPG
BUTÁN
FÖLDGÁZ
G 25.1
8
Közép-gyors (közepes)
Közép-gyors (közepes)
Közép-gyors (közepes)
(nagy) 112 2,90 0,65 0,276 -
92 1,90 0,45 0,180 - 25
Kisegítő (kicsi)
Gyors (nagy)
Kisegítő (kicsi)
Gyors (nagy)
Kisegítő (kicsi)
70 1,15 0,33 0,109 -
86 2,70 0,65 - 196
71 1,90 0,45 - 138 30
50 1,00 0,33 - 73
124 2,80 0,65 0,320 100 1,80 0,45 0,210 - 25
71 1,00 0,33 0,110 -
Page 9

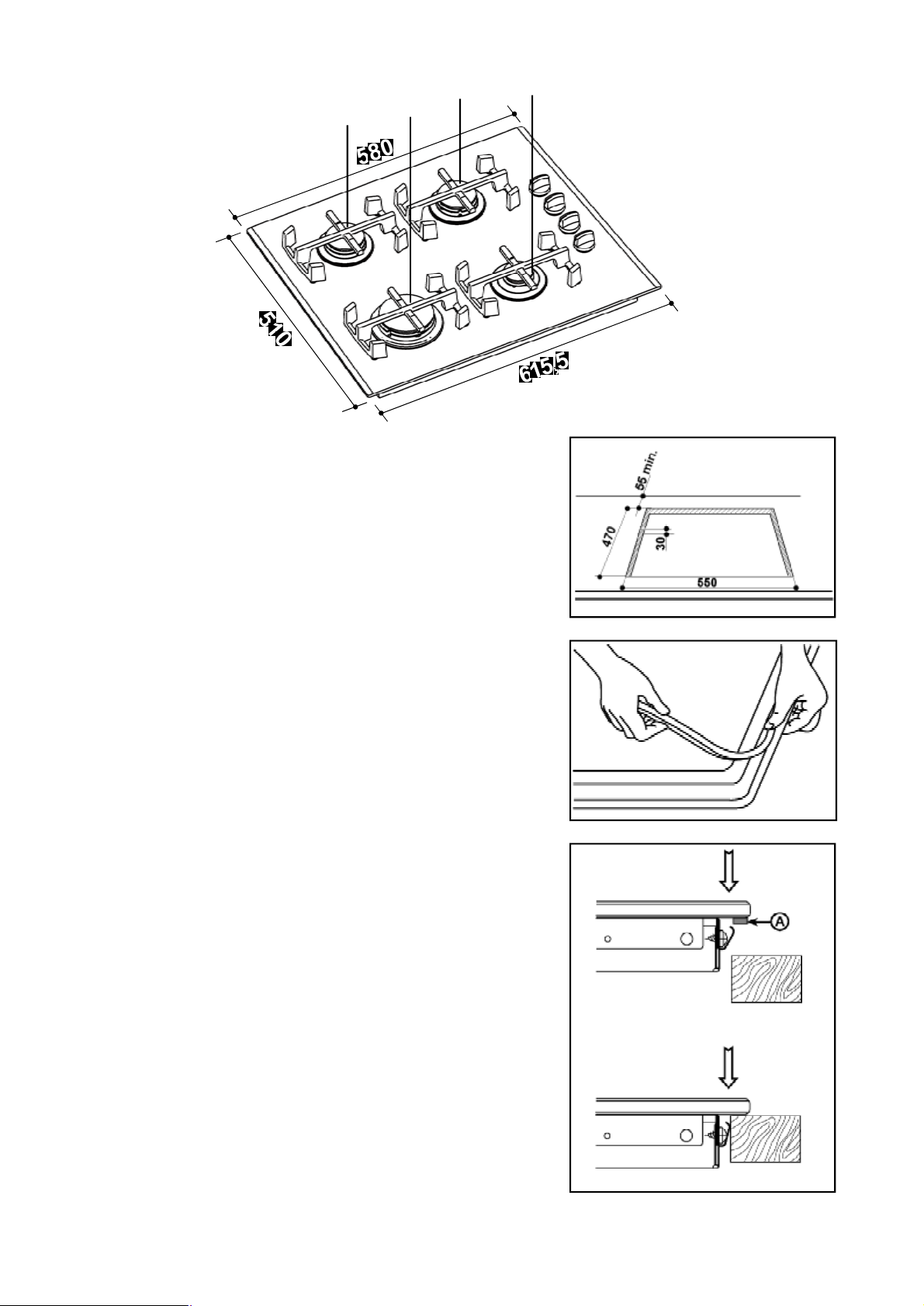

Beépítés
A = Kisegítő égő
SR = Normál égő
R = Erős égő
SR
R
SR
A
Ezt a főzőlapot olyan konyhai bútorba lehet behelyezni,
ahol a beépítési mélység 500-600 mm között van és
rendelkezik a szükséges tulajdonságokkal is. A felületi
méreteknek a képen látható értékeknek kell megfelelni.
A kivágás nyílásának legalább 55 mm-re kell lenni a
hátfaltól. A jobb-, vagy baloldali oldalfalaknál legalább
100 mm-re kell lenni az alsó beépítésben a kivágási
nyílásnak a környező bútortól.
A konyhabútor méreteinek a 8. képen látható adatoknak
kell megfelelni.
A főzőfelület beillesztése
munkafelületbe
Mielőtt a fő zőlapot a kivágásba illeszti, egy tömítő csíkot
kell a főzőfelület külső szélei köré tenni. Alapvető
szempont, hogy ne legyen rés a főzőlap és a bútor
között, hogy semmilyen anyag ne juthasson be alája.
1. Távolítsa el a főzőrácsot, az égőfedeleket és
koronákat és fordítsa a főzőlap felső oldalát lefelé,
ügyelve arra, hogy a gyújtógyertyák ne sérüljenek
meg.
2. A speciális tömítést (sealing gasket) a teljes
kerületre rá kell illeszteni, majd a két végét pedig
átlapolás nélkül egymásba kell nyomni (9. kép).
3. A főzőlapot be kell helyezni a munkalap kivágási
nyílásába, lefelé be kell nyomni, miközben ügyelni
kell a pontos illeszkedésre (10. kép)
8. kép
9. kép
FO 2098
FO 2108
a) tömítés
10. kép
FO 2107
9
Page 10

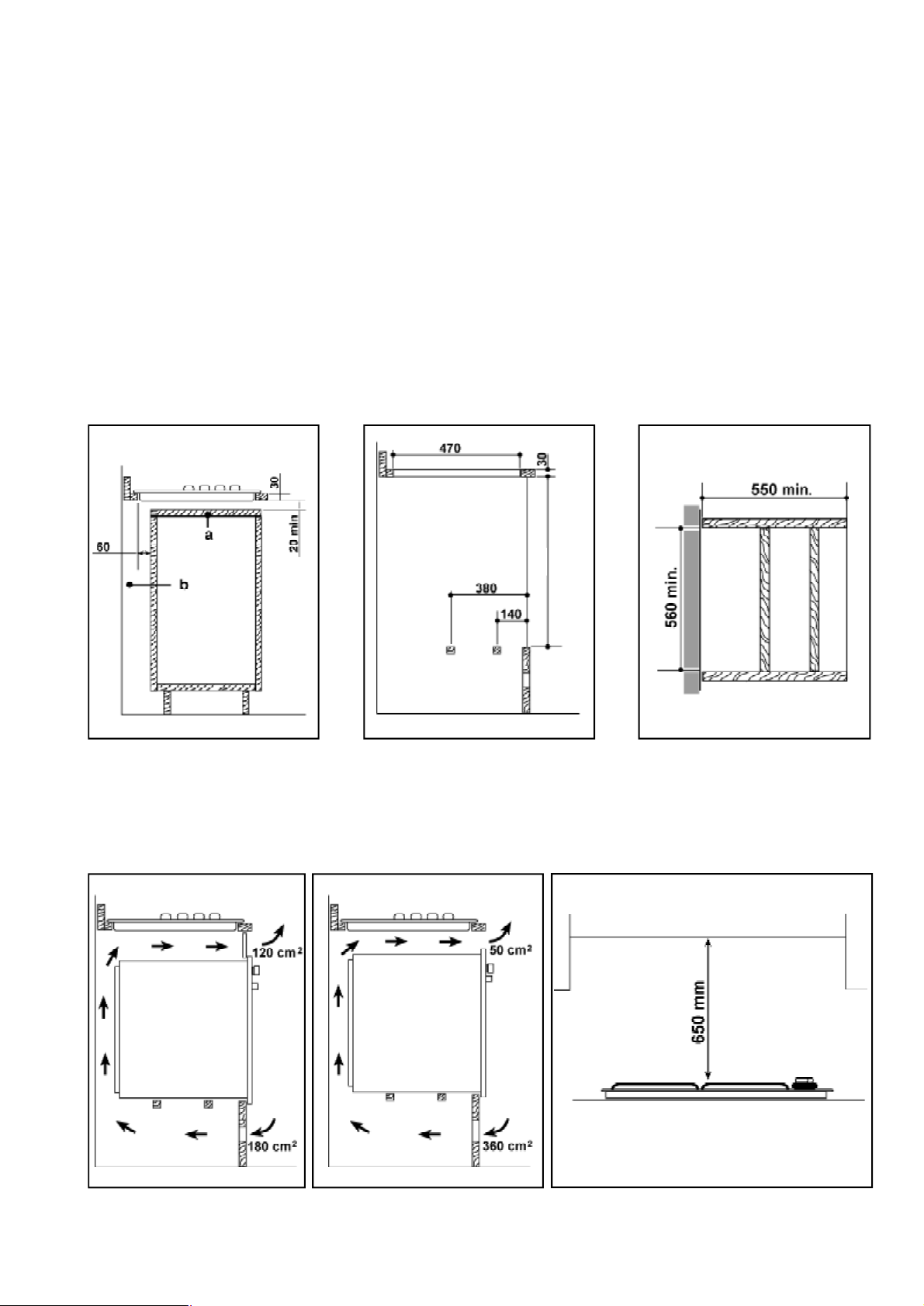

Beépítési lehetőségek
Ajtóval rendelkező bútorzat
A bútor gyártójának néhány fontos méretet be kell tartani
ahhoz, hogy üzemelés közben a forró főzőlap alsó
oldalán lévő csatlakoztatások ne érintkezzenek a forró
részekkel. Ehhez a 11. képen megadott ajánlott
beszerelési méretek biztosítására van szükség.
A főzőlap alatt lévő elválasztó lapot könnyen kivehetően
kell beszerelni és rögzíteni, hogy üzemzavar esetén a
szerviz szakembere kényelmesen hozzáférhessen a
készülékhez.
11. kép
12. kép
Sütővel rendelkező bútorzat
A beépítési méreteknek a 12. és 13. képen megadott
értékeknek kell megfelelni. A szellőzéshez két távtartót
kell felszerelni. A 14. és 15. kép két lehetséges
megoldást ábrázol.
A készülék és a sütő elektromos csatlakoztatását különkülön kell elvégezni úgy, hogy javítás esetén a
hozzáférhetőség biztosítható legyen.
Amennyiben 600 mm széles páraelszívót szerel fel a
főzőfelület fölé, akkor minimum 550 mm-es távolságot
kell biztosítani a főzőlap és az elszívó alsó síkja között,
hogy a beépítés megfelelő legyen (16. kép).
13. kép
595
FO 1013
a) Levehető lap
b) Szabadon lévő csatlakozási tér
14. kép
FO 0939
FO 0947
15. kép
FO 0938 FO 2099
16. kép
FO 0198
10
Page 11
11
Page 12
The Electrolux Group. The worlds No.1 choice.
The Electrolux Group is the worlds largest producer of powered appliances for kitchen, cleaning and outdoor use. More
than 55 million Electrolux Group products (such as refrigerators, cookers, washing machines, vacuum cleaners, chain
saws and lawn mowers) are sold each year to a value of approx. USD 14 billion in more than 150 countries around the
world.
Grafiche MDM - Forlì
04/03
Loading...
