Page 1

EGG6343NOR EGG6343NOX EGG6343NOW EGG6343NDX

................................................ .............................................

LV PLĪTS LIETOŠANAS INSTRUKCIJA 2 LT KAITLENTĖ NAUDOJIMO INSTRUKCIJA 15 RU ВАРОЧНАЯ ПАНЕЛЬ ИНСТРУКЦИЯ ПО

ЭКСПЛУАТАЦИИ

UK ВАРИЛЬНА ПОВЕРХНЯ ІНСТРУКЦІЯ 43

Page 2

www.electrolux.com

SATURS

1. DROŠĪBAS INFORMĀCIJA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

2. DROŠĪBAS NORĀDĪJUMI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

3. IZSTRĀDĀJUMA APRAKSTS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

4. IZMANTOŠANA IKDIENĀ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

5. NODERĪGI IETEIKUMI UN PADOMI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

6. KOPŠANA UN TĪRĪŠANA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

7. PROBLĒMRISINĀŠANA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

8. UZSTĀDĪŠANA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

9. TEHNISKĀ INFORMĀCIJA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

MĒS DOMĀJAM PAR JUMS

Pateicamies, ka iegādājāties šo Electrolux produktu. Jūsu izvēlētais produkts iemieso desmitiem gadu ilgu profesionālu pieredzi un inovācijas. Tas ir pārdomāts, stilīgs un veidots, domājot par Jums. Tāpēc katru reizi, kad Jūs to lietojat, varat būt droši, ka tas sniegs lieliskus rezultātus.

Laipni lūdzam Electrolux pasaulē! Apmeklējiet mūsu mājaslapu:

Atradīsiet lietošanas padomus, brošūras, informāciju par traucējumu novēršanu un apkopi: www.electrolux.com

Reģistrējiet savu produktu, lai uzlabotu pakalpojumu: www.electrolux.com/productregistration

Iegādājieties ierīcei oriģinālās rezerves daļas, materiālus un piederumus: www.electrolux.com/shop

KLIENTU APKALPOŠANA UN PAKALPOJUMI

Iesakām izmantot oriģinālās rezerves daļas. Sazinoties ar apkalpes dienestu, pārliecinieties, vai jums ir šādi dati. Šo informāciju var atrast tehnisko datu plāksnītē. Modelis, izstrādājuma Nr., sērijas numurs.

Drošības informācija brīdinājumam un piesardzībai. Vispārīgā informācija un piemēri Vides informācija

Izmaiņu tiesības rezervētas.

Page 3

1. DROŠĪBAS INFORMĀCIJA

Pirms ierīces uzstādīšanas un lietošanas rūpīgi izlasiet pievienotos norādījumus. Ražotājs neatbild par bojājumiem, ko radījusi ierīces nepareiza uzstādīšana vai lietošana. Saglabājiet šos norādījumus ierīces tuvumā turpmākām uzziņām.

1.1 Bērnu un nespējīgu cilvēku drošība

BRĪDINĀJUMS Nosmakšanas, savainošanās vai pastāvīgas invaliditātes risks.

• Šo ierīci drīkst izmantot bērni no 8 gadu vecuma un cilvēki ar ie‐ robežotām fiziskām, uztveres vai garīgām spējām, vai pieredzes un zināšanu trūkumu, ja viņus uzrauga pieaugušais vai par viņu drošību atbildīgā persona.

• Neļaujiet bērniem rotaļāties ar ierīci.

• Glabājiet iesaiņojuma materiālus bērniem nepieejamās vietās.

• Neļaujiet bērniem un dzīvniekiem tuvoties ierīcei tās darbības vai dzesēšanas laikā. Pieejamās sastāvdaļas ir karstas.

• Ja ierīce aprīkota ar bērnu drošības ierīci, iesakām to aktivizēt.

• Tīrīšanu un lietotāja veikto apkopi nedrīkst veikt bērni bez uzrau‐ dzības.

LATVIEŠU 3

1.2 Vispārīgi drošības norādījumi

• Lietošanas laikā ierīce sakarst. Nepieskarieties sildelementiem.

• Nelietojiet ierīci ar ārēju laika slēdzi vai atsevišķu tālvadības sis‐ tēmu.

• Gatavojot uz plīts ēdienu ar taukiem vai eļļu bez pieskatīšanas, var izcelties ugunsgrēks.

• Nemēģiniet dzēst uguni ar ūdeni, bet izslēdziet ierīci un apse‐ dziet liesmu, piemēram, ar vāku vai ugunsdrošības segu.

• Neturiet priekšmetus uz plīts virsmām.

• Netīriet ierīci ar tvaika tīrītāju.

• Nenovietojiet uz plīts virsmas metāla priekšmetus, piemēram, nažus, dakšas, karotes un vākus, jo tie var sakarst.

Page 4

www.electrolux.com

DROŠĪBAS NORĀDĪJUMI

Šī ierīce ir piemērota šādiem tirgiem: LV

LT RU UA

2.1 Uzstādīšana

BRĪDINĀJUMS Ierīci drīkst uzstādīt tikai kvalificēta per‐ sona.

• Noņemiet visu iepakojumu.

• Neuzstādiet un nelietojiet bojātu ierīci.

• Ievērojiet kopā ar ierīci piegādātās uzstādīša‐

nas norādes.

• Nodrošiniet starp blakus uzstādītām ierīcēm

piemērotu attālumu.

• Ievērojiet piesardzību, pārvietojot ierīci, jo tā ir

smaga. Vienmēr lietojiet aizsargcimdus.

• Apstrādājiet nozāģētās virsmas ar hermetizē‐

jošu līdzekli, lai nepieļautu piebriešanu mitru‐ ma ietekmē.

• Aizsargājiet ierīces apakšu no tvaika un mitru‐

ma.

• Neuzstādiet ierīci blakus durvīm vai zem lo‐

giem. Tas jāievēro, lai, atverot durvis vai logu, nenokristu ēdiena gatavošanas trauki.

• Ja zem ierīces atrodas atvilktnes, pārliecinie‐

ties, ka starp ierīces apakšu un augšējo ierīci tiek nodrošināta pietiekama gaisa cirkulācija.

• Ierīces apakšdaļa var būt karsta. Iesakām uz‐

stādīt nedegošu atdalītāj paneli zem ierīces, lai novērstu piekļuvi apakšdaļai.

Elektriskais savienojums

BRĪDINĀJUMS Var izraisīt ugunsgrēku un elektrošoku.

• Visus elektriskos savienojumus drīkst veikt ti‐

kai kvalificēts elektriķis.

• Ierīce jābūt iezemētai.

• Pirms jebkādu darbību veikšanas pārliecinie‐

ties, ka ierīce ir atvienota no strāvas padeves.

• Izmantojiet atbilstošu strāvas kabeli.

• Nepieļaujiet elektrības vadu samezglošanos.

• Pieslēdzot ierīci rozetei, pārliecinieties, ka

elektrības vads vai konktaktdakša (ja tāda ir) nepieskaras ierīces karstajām daļām vai ēdie‐ na gatavošanas traukiem.

• Pārliecinieties, lai ierīce tiktu pareizi uzstādīta.

Vaļīgs vai neatbilstošs strāvas vads vai kon‐

taktdakša (ja tāda ir) var izraisīt kontakta pār‐ karšanu.

• Pārliecinieties, lai tiktu uzstādīta aizsardzība pret elektrošoku.

• Izmantojiet vada atslogotāju.

• Rīkojieties uzmanīgi, lai nesabojātu kontakt‐ dakšu (ja tāda ir) un strāvas vadu. Sazinieties ar servisa daļu vai elektriķi, lai nomainītu bojā‐ tu strāvas vadu.

• Elektroinstalācijā jābūt izolācijas ierīcei, kas ļauj atvienot ierīci no visiem elektrotīkla po‐ liem. Izolācijas ierīcē atstarpei starp kontak‐ tiem jābūt vismaz 3 mm.

• Ir jāizmanto atbilstošas izolācijas ierīces: līni‐ jas drošības aizsargslēdži, drošinātāji (ieskrū‐ vējamos drošinātājus ir jāizskrūvē no to turē‐ tājiem), elektrības noplūdes uz zemi pārtrau‐ cēji un savienotāji.

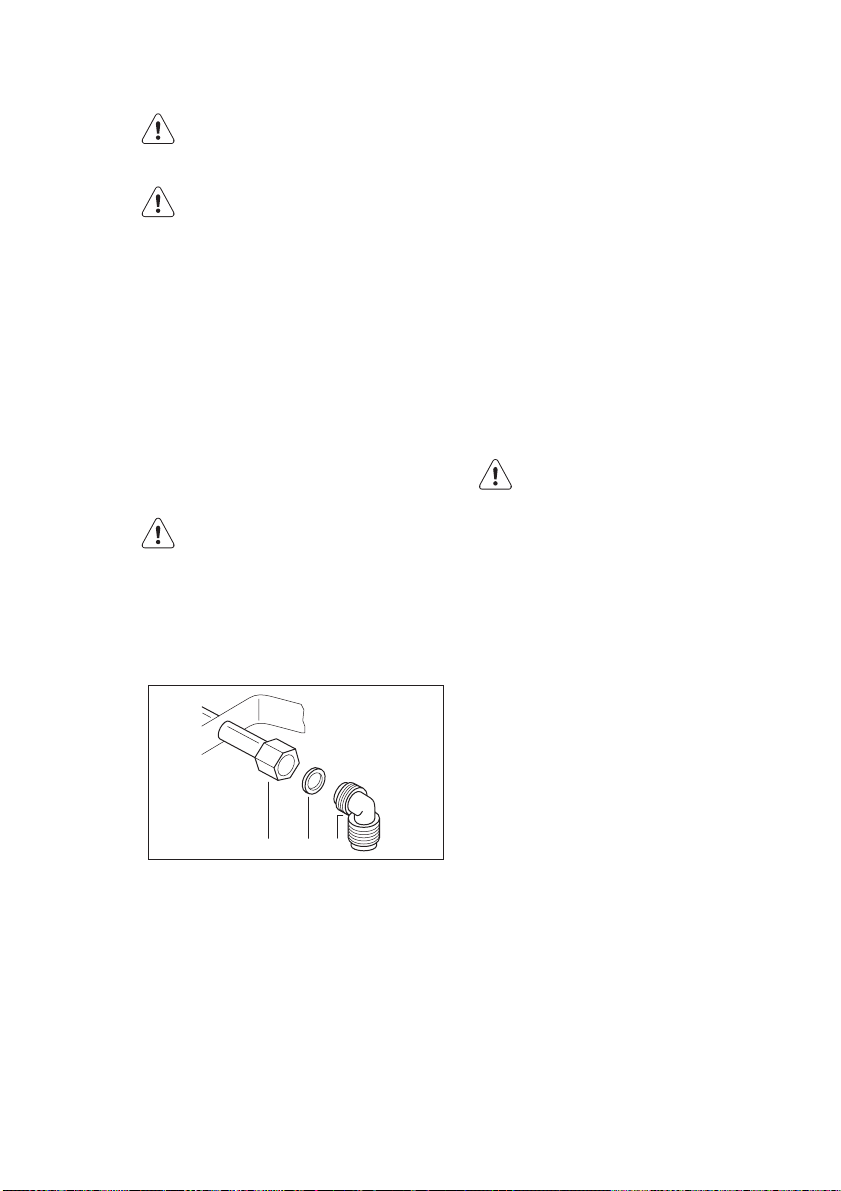

Gāzes pieslēgšana

• Gāzes pieslēgšanu var veikt kvalificēts spe‐ ciālists.

• Pārliecinieties, vai ap ierīci notiek gaisa cirku‐ lācija.

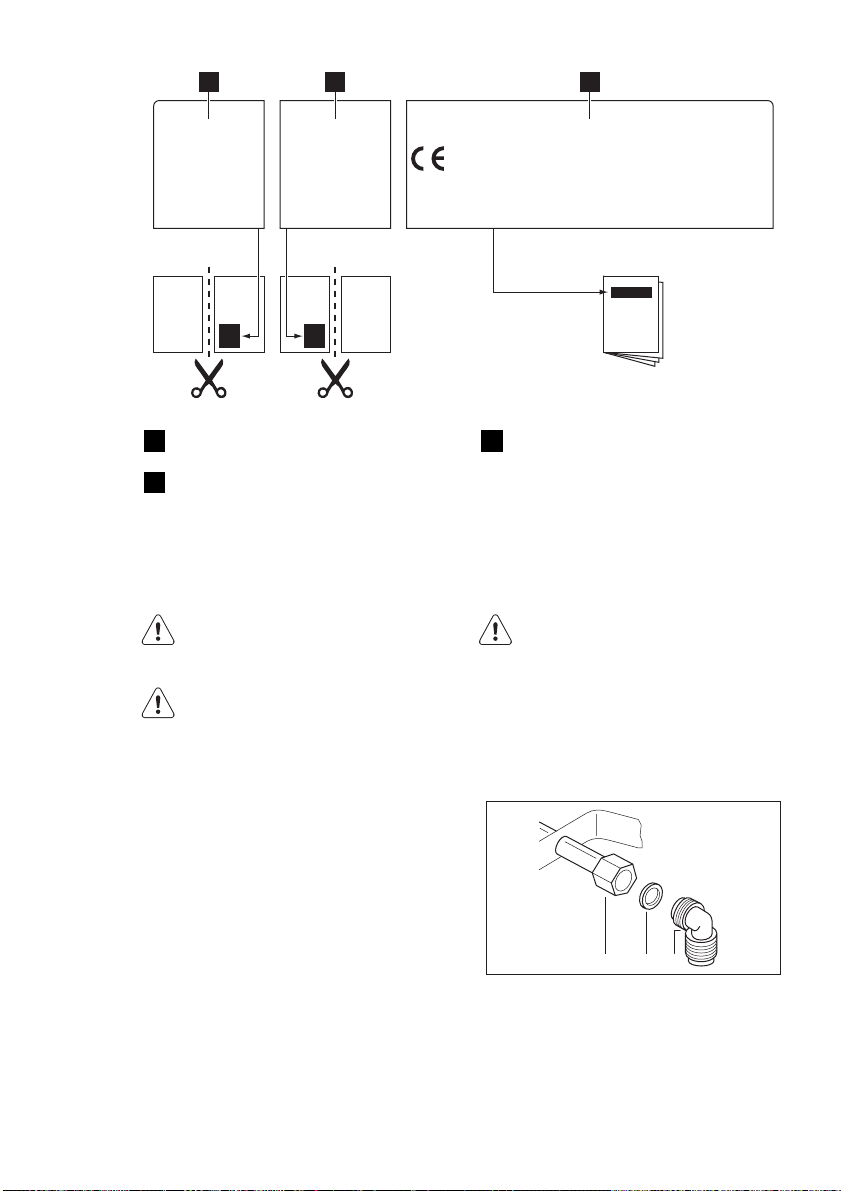

• Informācija par gāzes piegādi atrodama uz tehnisko datu plāksnītes.

• Šī ierīce nav pievienota sadegšanas produktu nosūknēšanas iekārtai. Pārliecinieties, lai ierī‐ ces pieslēgšana notiktu atbilstoši spēkā eso‐ šiem uzstādīšanas noteikumiem. Pievērsiet uzmanību atbilstošajām prasībām attiecībā uz ventilāciju.

2.2 Pielietojums

BRĪDINĀJUMS Savainojumu, apdegumu vai elektrošo‐ ka risks.

• Izmantojiet šo ierīci mājsaimniecībā.

• Nemainiet šīs ierīces specifikācijas.

• Neatstājiet ieslēgtu ierīci bez uzraudzības.

• Nedarbiniet ierīci ar mitrām rokām vai, ja tā saskaras ar ūdeni.

• Nenovietojiet galda piederumus un katlu vā‐ kus uz gatavošanas zonām. Tās sakarst.

• Pēc lietošanas iestatiet gatavošanas zonu po‐ zīcijā "Izslēgt".

Page 5

BRĪDINĀJUMS Pastāv aizdegšanās vai sprādziena risks.

• Uzkarsēti tauki un eļļa var radīt uzliesmojošu tvaiku. Gatavojot ar taukvielām un eļļu, netuvi‐ niet tām atklātu liesmu vai sakarsētus priekš‐ metus.

• Tvaiki, kurus izdala ļoti karsta eļļa, var izraisīt spontānu aizdegšanos

• Izlietota eļļa, kas satur ēdiena atliekas, var iz‐ raisīt ugunsgrēku pie zemākas temperatūras nekā eļļa, kas tiek lietota pirmo reizi.

• Neievietojiet ierīcē, neturiet tās tuvumā vai uz tās viegli uzliesmojošas vielas vai ar viegli uz‐ liesmojošām vielām piesūcinātus priekšmetus.

BRĪDINĀJUMS Pastāv ierīces bojājumu risks.

• Nenovietojiet karstus ēdiena gatavošanas traukus uz vadības paneļa.

• Ēdiena gatavošanas laikā neļaujiet ēdiena ga‐ tavošanas traukiem izvārīties tukšiem.

• Neieslēdziet gatavošanas zonas, ja uz tām novietoti tukši ēdiena gatavošanas trauki, vai bez ēdiena gatavošanas traukiem.

• Sargieties, lai uz ierīces neuzkristu nekādi priekšmeti un ēdiena gatavošanas trauki. Tā var sabojāt virsmu.

• Nenovietojiet uz ierīces alumīnija foliju.

• Neļaujiet skābi saturošiem šķidrumiem, pie‐ mēram, etiķim, citronu sulai vai kaļķakmens noņemšanas līdzekļiem nonākt uz plīts virs‐ mas. Šie šķidrumi atstās matētus nospiedu‐ mus.

• Nodrošiniet labu ventilāciju telpā, kurā tiek uz‐ stādīta ierīce.

• Pārliecinieties, ka ventilācijas atveres nav no‐ segtas.

• Izmantojiet tikai stabilus, degļiem atbilstošas formas un diametra ēdiena gatavošanas trau‐

LATVIEŠU 5

kus. Stikla panelis (ja tāds ir) var pārkarst un ieplīst.

• Pārliecinieties, vai ātri pagriežot regulatoru no maksimālā līdz minimālajam stāvoklim, deglī nenodziest liesma.

• Pārbaudiet, vai katli novietoti sildriņķu vidus‐ daļā un neizvirzās pāri plīts virsmas malām.

• Izmantojiet tikai piederumus, kas iekļauti ierī‐ ces komplektācijā.

• Neuzstādiet liesmas kliedētājus uz degļiem.

2.3 Apkope un tīrīšana

BRĪDINĀJUMS Pastāv ierīces bojājumu risks.

• Regulāri tīriet ierīci, lai novērstu virsmas mate‐ riāla nolietošanos.

• Ierīces tīrīšanai neizmantojiet tvaiku un neiz‐ smidziniet ūdeni.

• Nemazgājiet degļus trauku mazgājamajā ma‐ šīnā.

• Tīriet ierīci ar mitru, mīkstu drānu. Lietojiet tikai neitrālus tīrīšanas līdzekļus. Neizmantojiet abrazīvus izstrādājumus, abrazīvus sūkļus, šķīdinātājus vai metāla priekšmetus.

2.4 Ierīces utilizācija

BRĪDINĀJUMS Pastāv savainošanās vai nosmakšanas risks.

• Sazinieties ar vietējo pašvaldību, lai noskai‐ drotu, kā pareizi atbrīvoties no ierīces.

• Atvienojiet ierīci no elektropadeves.

• Nogrieziet strāvas kabeli un izmetiet to.

• Saplaciniet ārējās gāzes caurules.

Page 6

www.electrolux.com

3. IZSTRĀDĀJUMA APRAKSTS

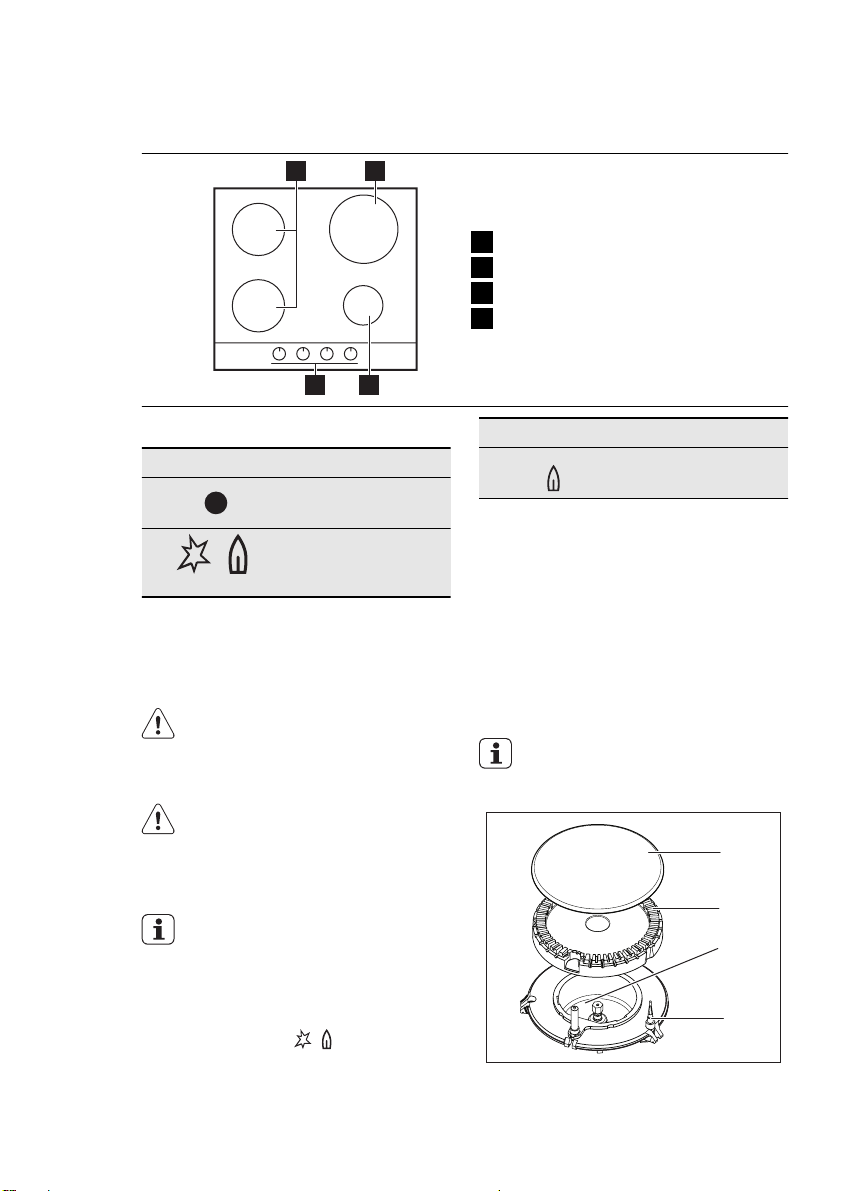

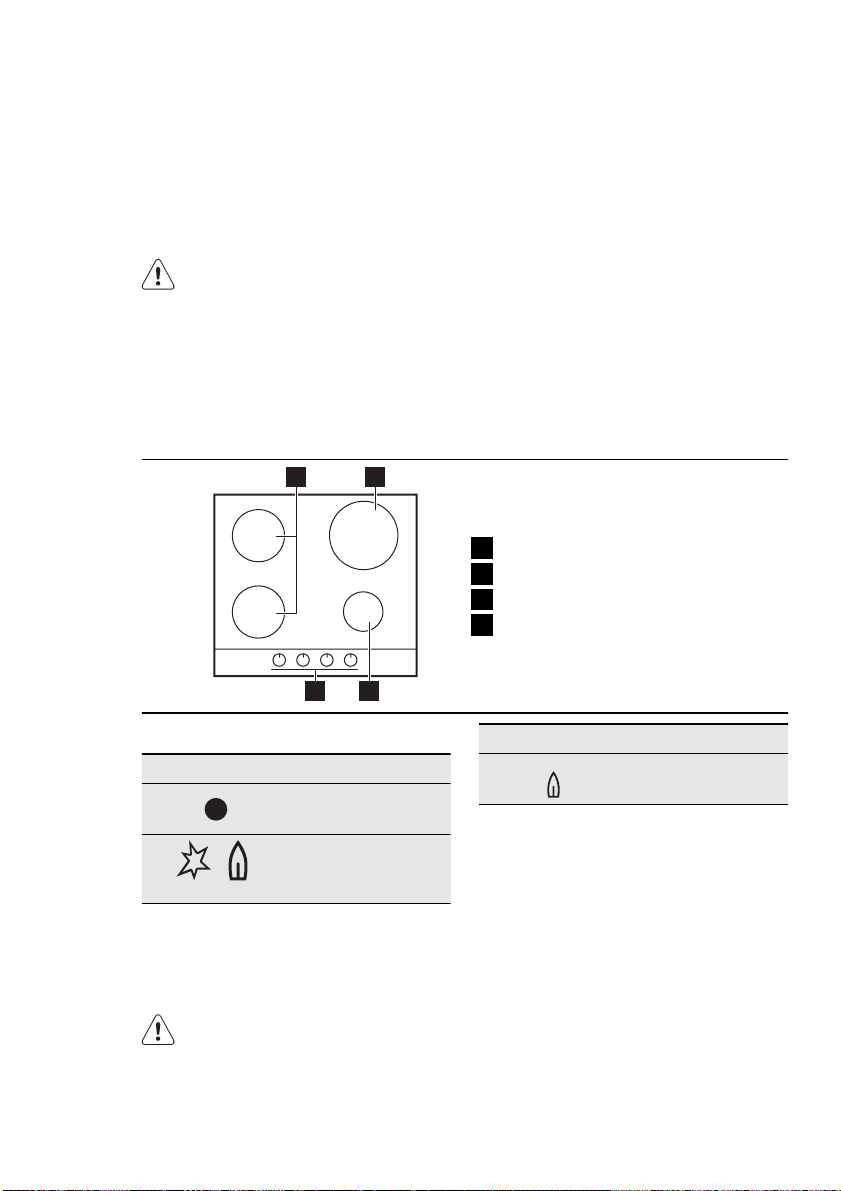

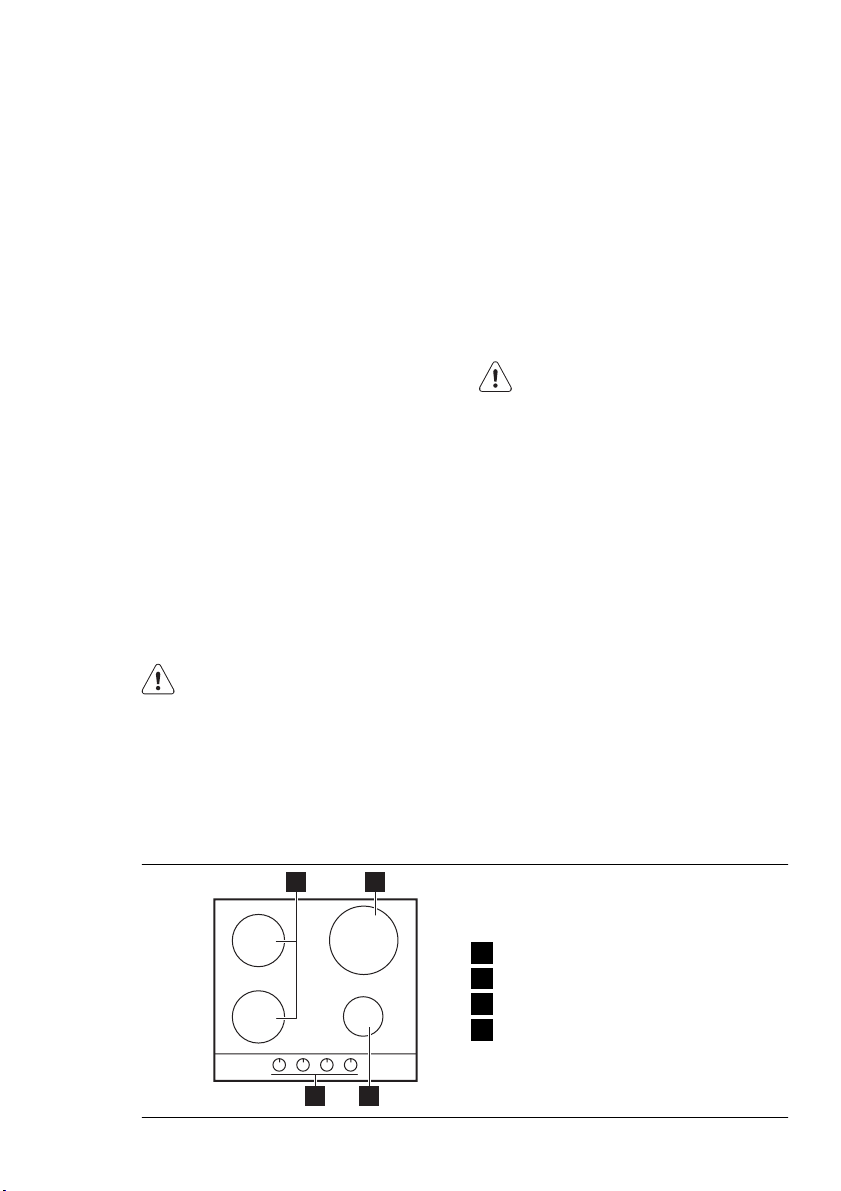

3.1 Plīts virsmas shēma

3.2 Vadības regulatori

Apzīmējums Apraksts

nav gāzes padeves / izslēgtā stāvoklī

aizdedzes stāvoklī / maksimāla gāzes padeve

4. IZMANTOŠANA IKDIENĀ

BRĪDINĀJUMS Skatiet sadaļu par drošības norādīju‐ miem.

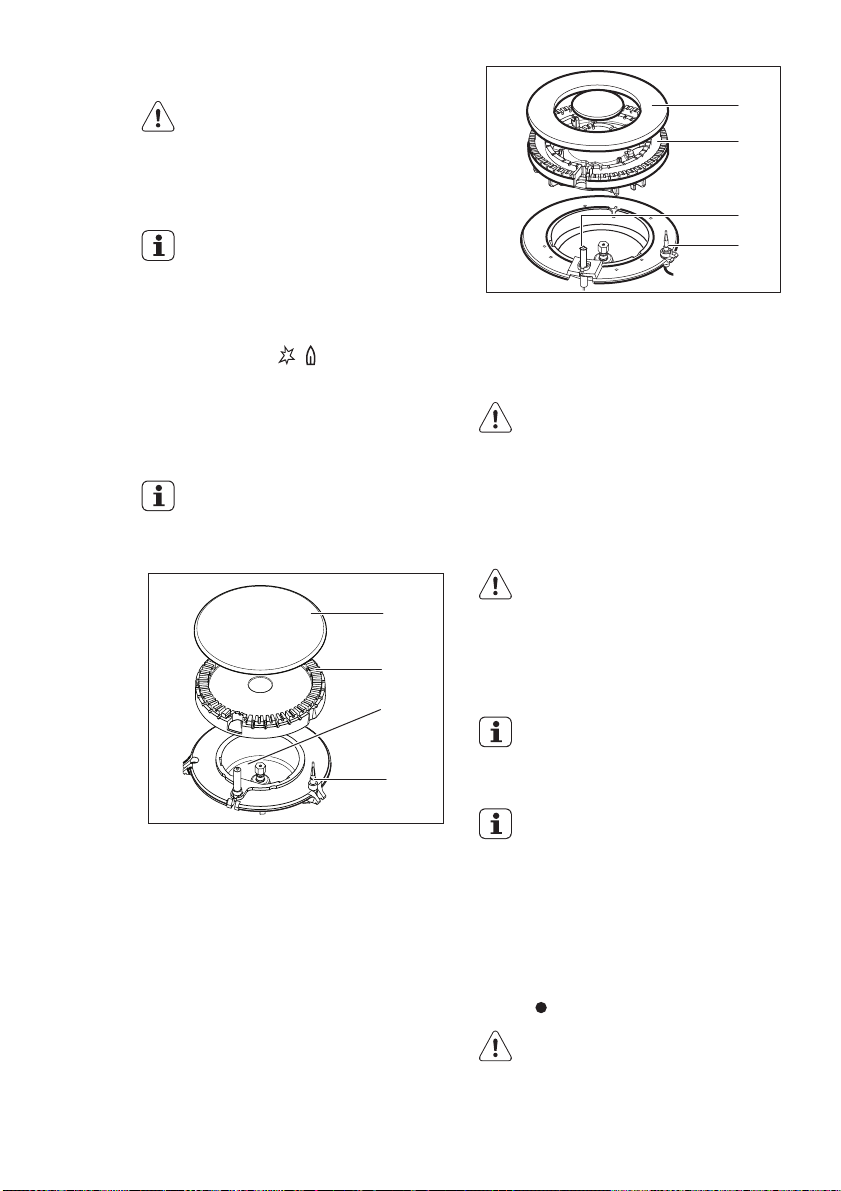

4.1 Degļa aizdegšana

BRĪDINĀJUMS Izmantojot atklātu liesmu virtuvē, rīkojie‐ ties uzmanīgi. Ražotājs neuzņemas ne‐ kādu atbildību, ja uguns tiek lietota ne‐ atbilstoši.

Vienmēr aizdedziet degli pirms uzliekat uz tā ēdiena gatavošanas traukus.

Lai aizdegtu degli:

Pilnībā nospiediet plīts vadības regulatoru un pagrieziet to līdz galam pretēji pulksteņa

rādītāja virzienam

Turiet vadības regulatoru nospiestu aptuve‐ ni 5 sekundes; tas ļauj termoelementam sa‐ silt. Ja tas netiek izdarīts, gāzes piegāde tiks pārtraukta.

Vidējas jaudas deglis

Trīskāršs vainagveida deglis

Papildu deglis

Vadības regulatori

Apzīmējums Apraksts

minimāla gāzes pa‐ deve

Noregulējiet liesmu, kad tā ir nostabilizēju‐ sies.

Ja pēc vairākiem mēģinājumiem deglis neaizdegas, pārbaudiet, vai degļa vai‐ nags un tā vāciņš ir pareizā pozīcijā.

Page 7

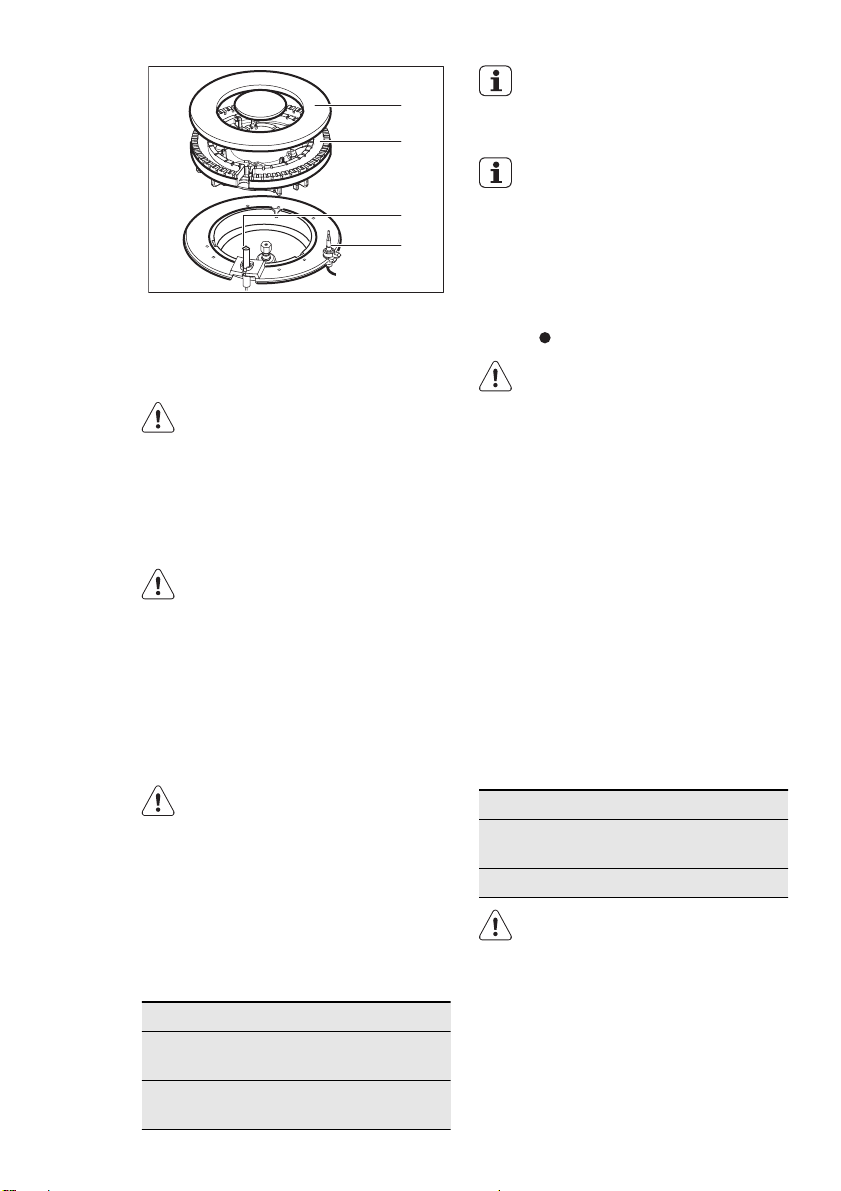

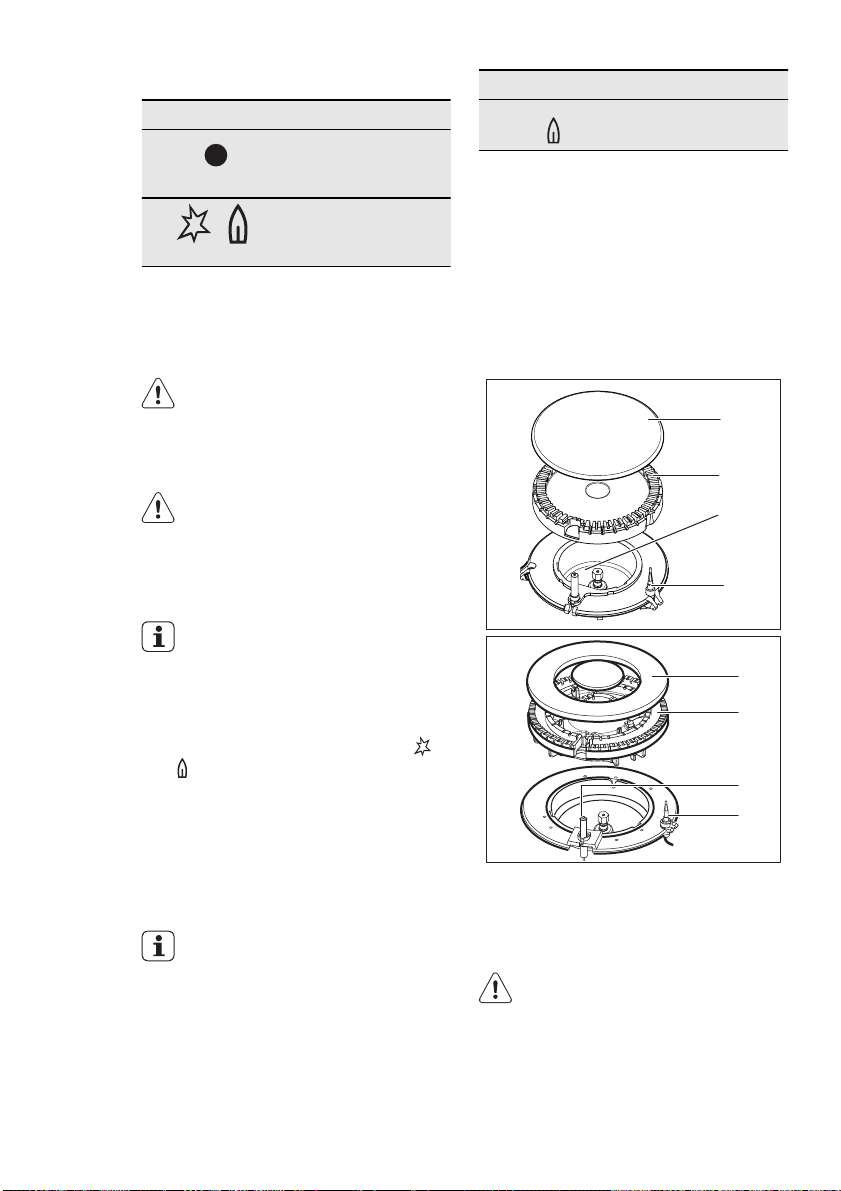

Degļa vāciņš

Degļa vainags

Aizdedzes svece

Termoelements

BRĪDINĀJUMS Nenospiediet vadības regulatoru ilgāk par 15 sekundēm. Ja degli neizdodas aizdegt pēc 15 se‐ kundēm, atlaidiet vadības pārslēgu, pa‐ grieziet to stāvoklī Izslēgt un mēģiniet aizdegt liesmu vēlreiz pēc 1 minūtes.

Ja nav elektropadeves, degli var aiz‐ degt bez elektroierīces. Tādā gadījumā pietuviniet liesmu deglim, nospiediet at‐ tiecīgo regulatoru uz leju un pagrieziet to pretēji pulksteņa rādītāja virzienam maksimālas gāzes padeves stāvoklī.

LATVIEŠU 7

Ja liesma nejauši nodziest, pagrieziet

vadības pārslēgu stāvoklī Izslēgt un mē‐ ģiniet aizdegt degli vēlreiz pēc 1 minū‐ tes.

Ieslēdzot galveno strāvas slēdzi, pēc ie‐ rīces uzstādīšanas vai pēc elektrības piegādes pārtraukuma dzirksteļu izvei‐ de tiks automātiski aktivizēta. Tā ir pa‐ rasta parādība.

4.2 Degļa izslēgšana

Lai noslāpētu liesmu, pagrieziet pārslēgu līdz simbolam (

BRĪDINĀJUMS Pirms katlu noņemšanas no degļa vien‐ mēr noregulējiet mazāku liesmu vai iz‐ slēdziet to.

5. NODERĪGI IETEIKUMI UN PADOMI

BRĪDINĀJUMS Skatiet sadaļu par drošības norādīju‐ miem.

5.1 Elektroenerģijas patēriņa samazināšana

• Ja iespējams, uzlieciet uz virtuves traukiem vākus.

• Kad šķidrums sāk vārīties, pagrieziet liesmas līmeni līdz minimumam, lai tikai uzturētu vārī‐ šanos.

Izmantojiet degļa izmēram atbilstoša diametra ēdiena gatavošanas traukus.

Deglis Ēdiena gatavošanas trauku

Trīskāršais

vainagveida

deglis

Vidējas jau‐

das priekš‐

ējais

Vidējas jau‐

das aizmugu‐

rējais

Papildu 80 - 180 mm

diametri

180 - 260 mm

120 - 180 mm

120 - 220 mm

Page 8

www.electrolux.com

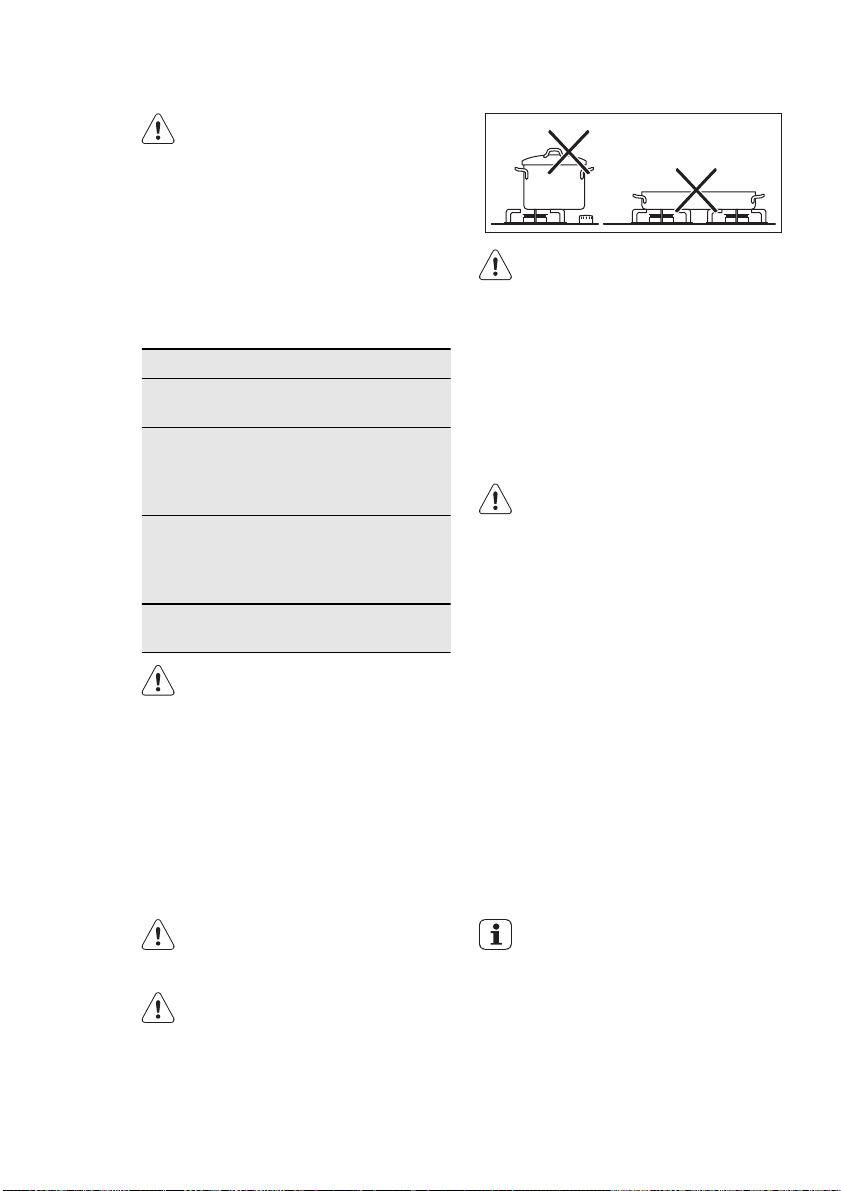

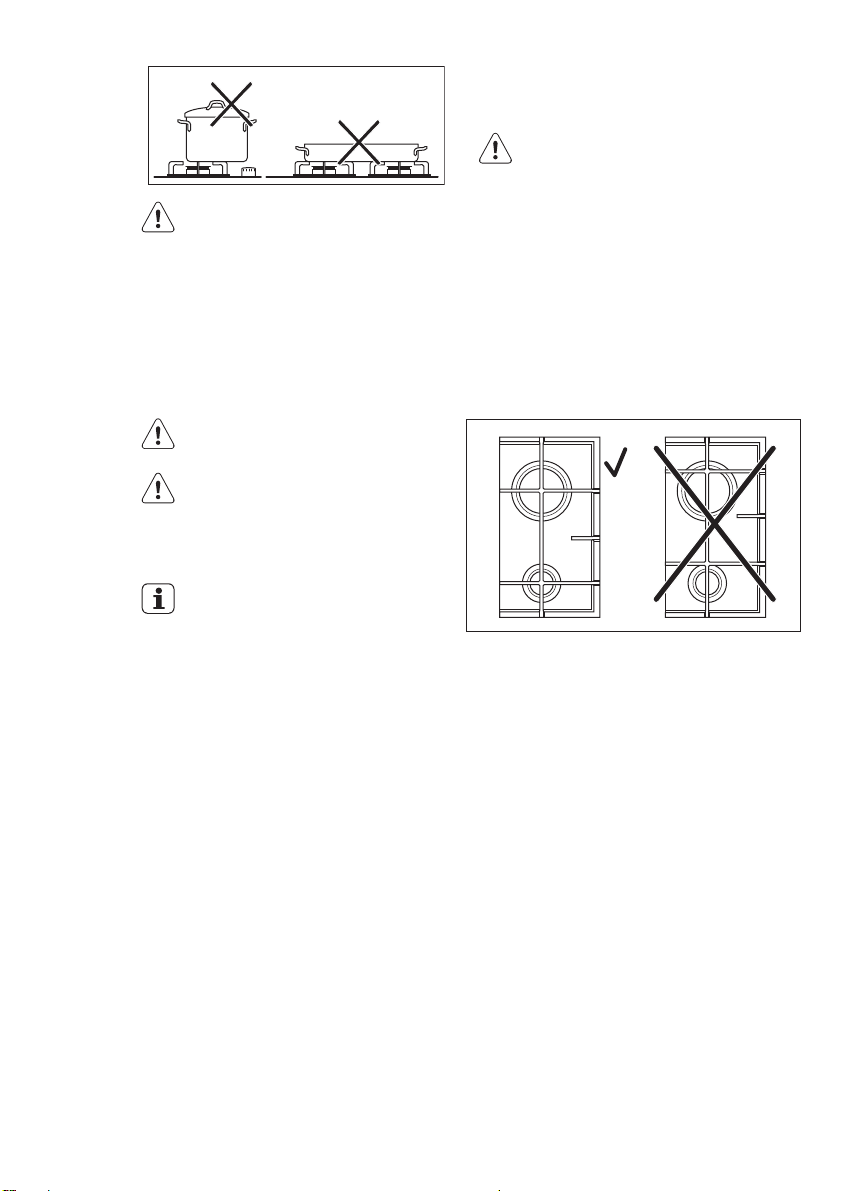

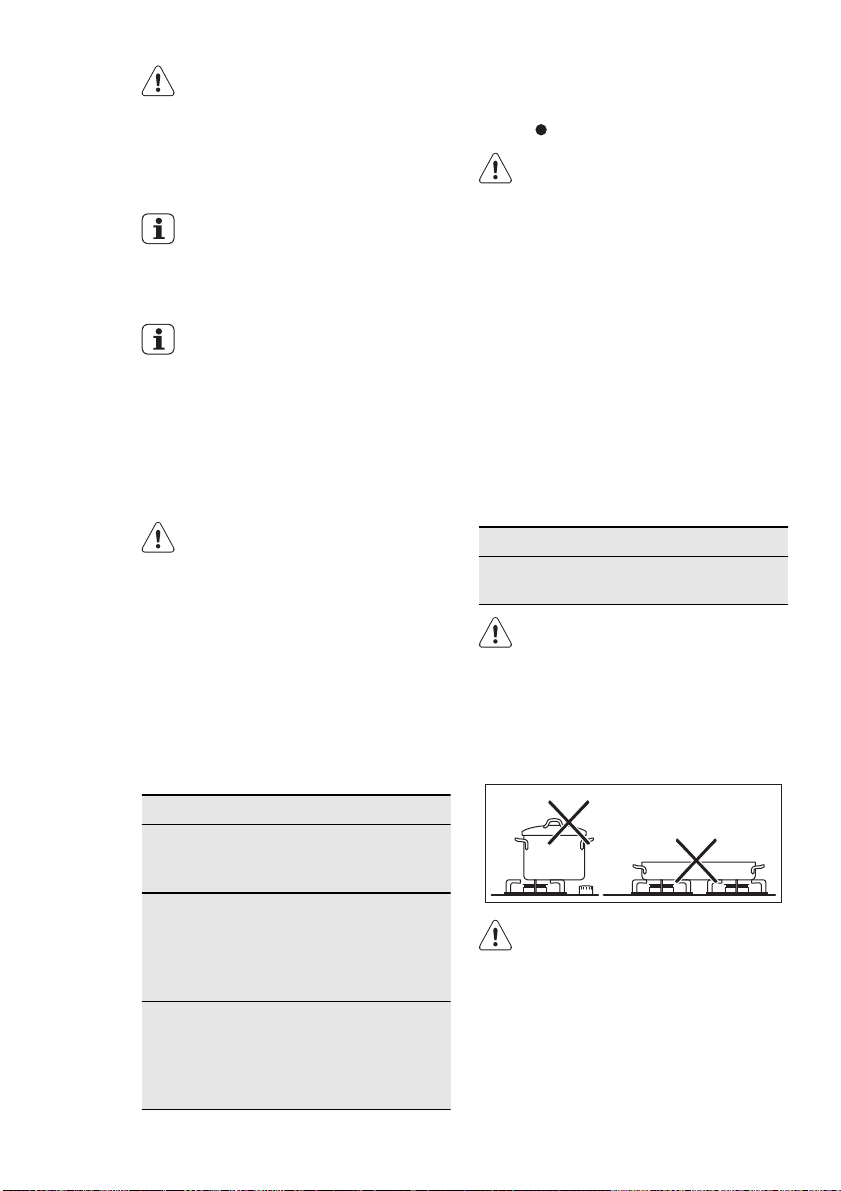

BRĪDINĀJUMS Pārliecinieties, lai katlu apakšas neatra‐ stos virs vadības pogām. Ja vadības po‐ gas atrodas zem katlu apakšām, lies‐ mas tās sasilda. Nenovietojot vienu katlu uz diviem deg‐ ļiem.

6. KOPŠANA UN TĪRĪŠANA

BRĪDINĀJUMS Skatiet sadaļu par drošības norādīju‐ miem.

BRĪDINĀJUMS Pirms ierīces tīrīšanas izslēdziet to un ļaujiet tai atdzist. Pirms ierīces apkopes vai tīrīšanas atvienojiet to no elektrotīk‐ la.

BRĪDINĀJUMS Pārliecinieties, lai katlu rokturi nebūtu virs plīts virsmas priekšējās malas. Pār‐ liecinieties, lai katli tiktu uzlikti riņķu cen‐ trā, lai iegūtu maksimālu stabilitāti un mazāku gāzes patēriņu.

Nenovietojiet nestabilus un deformētus katlus uz riņķiem, lai nepieļautu izlīšanu vai savainojumu.

BRĪDINĀJUMS Nelietojiet liesmu kliedētāju.

Skrāpējumi vai tumši traipi uz virsmas neietekmē ierīces darbību.

• Lai būtu vieglāk notīrīt plīti, pannas balstus var noņemt.

• Lai notīrītu ar emalju klātās detaļas, vāciņu un degli, nomazgājiet tos ar siltu ziepjūdeni un pirms uzstādīšanas rūpīgi nosusiniet.

• Mazgājiet nerūsējošā tērauda daļas ar ūdeni, tad noslaukiet tās ar mīkstu drānu.

• Pannu balstus nedrīkst mazgāt trauku mazgā‐ jamā mašīnā. Tos jāmazgā ar rokām.

• Mazgājot pannas balstus ar rokām, uzmanie‐ ties, tos noslaukot, jo dažreiz emaljas klāša‐ nas procesā veidojas raupjas malas. Ja nepie‐ ciešams, notīriet piekaltušos traipus, izmanto‐ jot tīrīšanas līdzekli pastas veidā.

• Pēc tīrīšanas pārbaudiet, vai pannas balsti ir pareizi novietoti.

• Lai degļi darbotos pareizi, pārliecinieties, vai pannas balsta kājiņas ir novietotas degļa cen‐ trā.

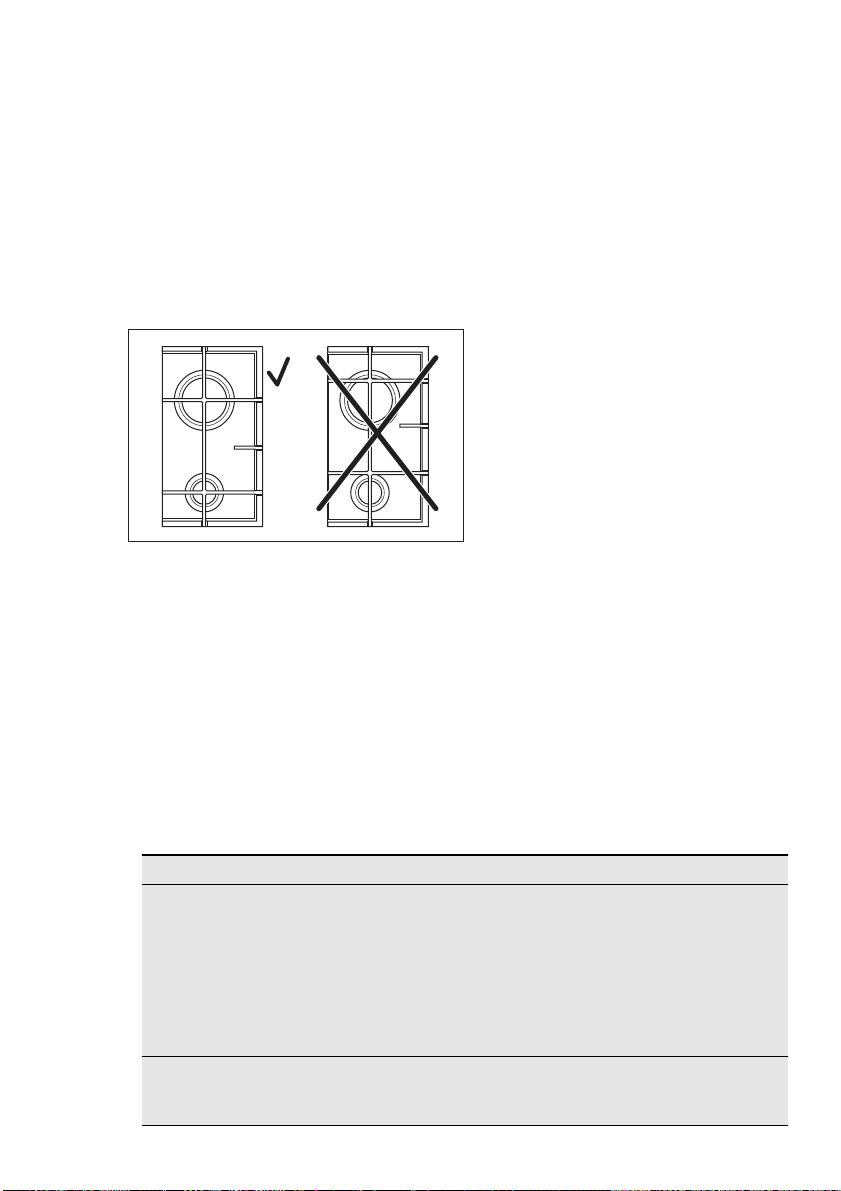

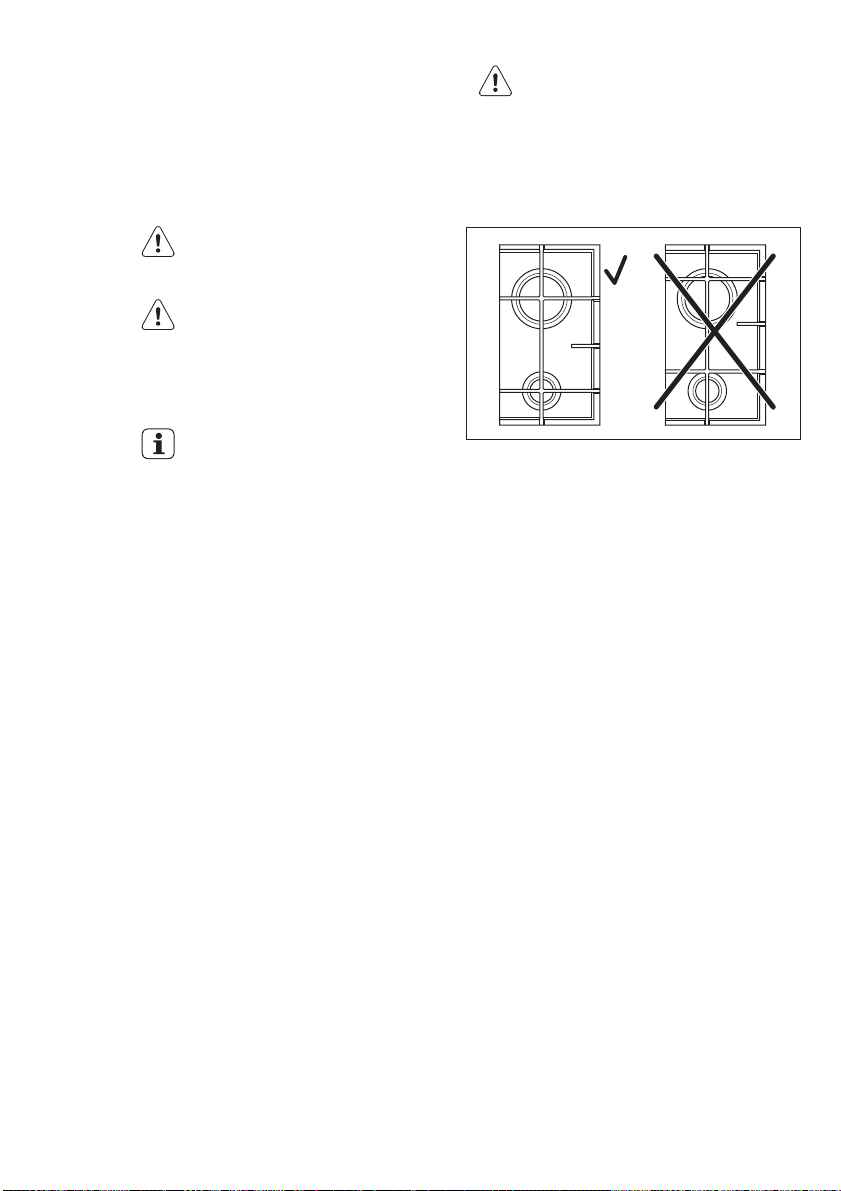

• Lai nepieļautu plīts virsmas bojājumu, pannas balsti ir jānovieto ļoti uzmanīgi.

Pēc tīrīšanas noslaukiet ierīci ar mīkstu drānu. Netīrumu noņemšana:

– Noņemt nekavējoties: kūstošu plastma‐

su, plastmasas foliju un produktus, kas satur cukuru.

– Izslēdziet ierīci un ļaujiet tai atdzist pirms

tīrāt: kaļķakmens un ūdens traipus, tau‐ kvielu šļakstus un krāsu izmaiņas uz spī‐ dīgās metāliskās virsmas. Izmantojiet speciālu tīrīšanas līdzekli, kas paredzēts plīts virsmām.

Tīriet ierīci ar mitru drāniņu un mazgāšanas līdzekli.

Tīrīšanas beigās nosusiniet ierīci, izmantojot

tīru, sausu drāniņu. Nerūsējošais tērauds var apsūbēt, ja to pārlieku sakarsē. Tādēļ nedrīkst izmantot steatīta traukus, keramiskās pannas vai čuguna plāksnes.

Page 9

LATVIEŠU 9

6.1 Aizdedzes sveču tīrīšana

Šī funkcija tiek nodrošināta, izmantojot kerami‐ sko aizdedzes sveci un metāla elektrodu. Lai at‐ vieglotu degļu aizdegšanu, regulāri tīriet iepriekš minētos elementus un pārbaudiet, vai nav no‐ sprostotas degļa pārsega atveres.

7. PROBLĒMRISINĀŠANA

Problēma Iespējamais iemesls Novēršana

Aizdedzot gāzi, nav dzirkste‐ les

• Degļa vāciņš un kronis ir

Pēc liesmas aizdegšanās tā tūlīt pat nodziest

Gāze deg nevienmērīgi • Degļa kronis ir nosprostots

Ja rodas kļūdas, vispirms mēģiniet tās novērst pašrocīgi. Ja tas neizdodas, sazinieties ar ierīces tirgotāju vai klientu apkalpošanas centru.

Ja lietosit ierīci nepareizi vai arī to uz‐ stādīs nekvalificēta persona, klientu ap‐ kalpošanas centra darbinieka vai tirgo‐ tāja iesaistīšanās problēmu novēršanā būs papildus jāapmaksā, neņemot vērā esošo garantiju.

Lai saņemtu savlaicīgu un atbilstošu palīdzību, nepieciešami šie dati. Šie dati ir norādīti pievie‐ notajā tehnisko datu plāksnītē.

• Modeļa apraksts....................

6.2 Periodiska apkope

Periodiski sazinieties ar klientu apkalpošanas centru, lai tā darbinieki pārbaudītu gāzes piegā‐ des cauruli un spiediena regulētāju (ja tāds ir).

• Nav elektropadeves • Pārbaudiet, vai ierīce ir pie‐ vienota elektrotīklam un pa‐ deve ir ieslēgta.

• Nomainiet drošinātāju. Ja drošinātājs nostrādā atkār‐ toti, sazinieties ar kvalificē‐ tu elektriķi.

• Pārbaudiet, vai degļa vā‐

novietoti nepareizi

ciņš un kronis ir novietoti pareizā stāvoklī.

• Termoelements vēl nav pietiekami uzsilis

• Pēc liesmas aizdegšanās turiet regulatoru nospiestu aptuveni 5 sekundes.

• Pārbaudiet, vai nav no‐

ar ēdiena paliekām

sprostota galvenā sprausla un degļa kronī nav ēdiena atlieku.

• Izstrādājuma numurs (PNC) .....................

• Sērijas numurs (S.N.) ...........

Lietojiet tikai oriģinālas rezerves daļas. Oriģinā‐ lās detaļas ir pieejamas apkopes centrā un piln‐ varotos rezerves daļu veikalos.

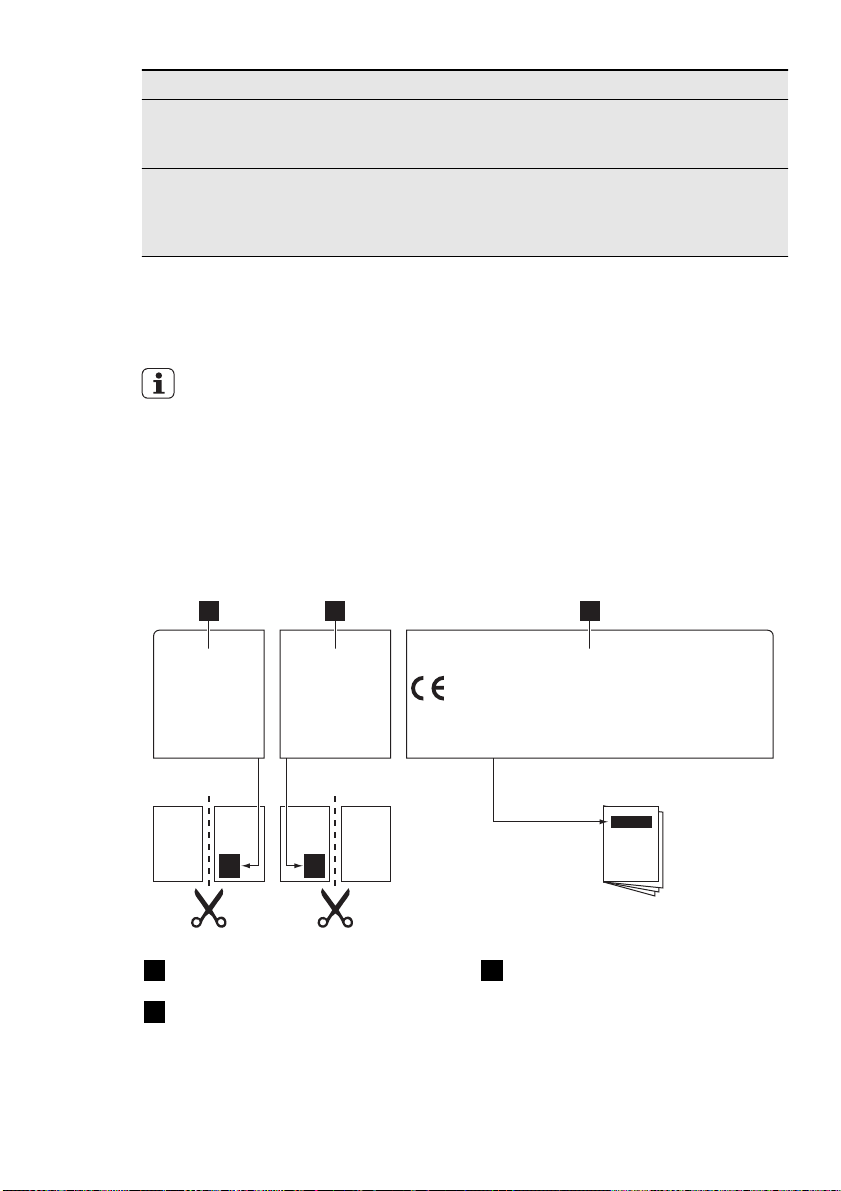

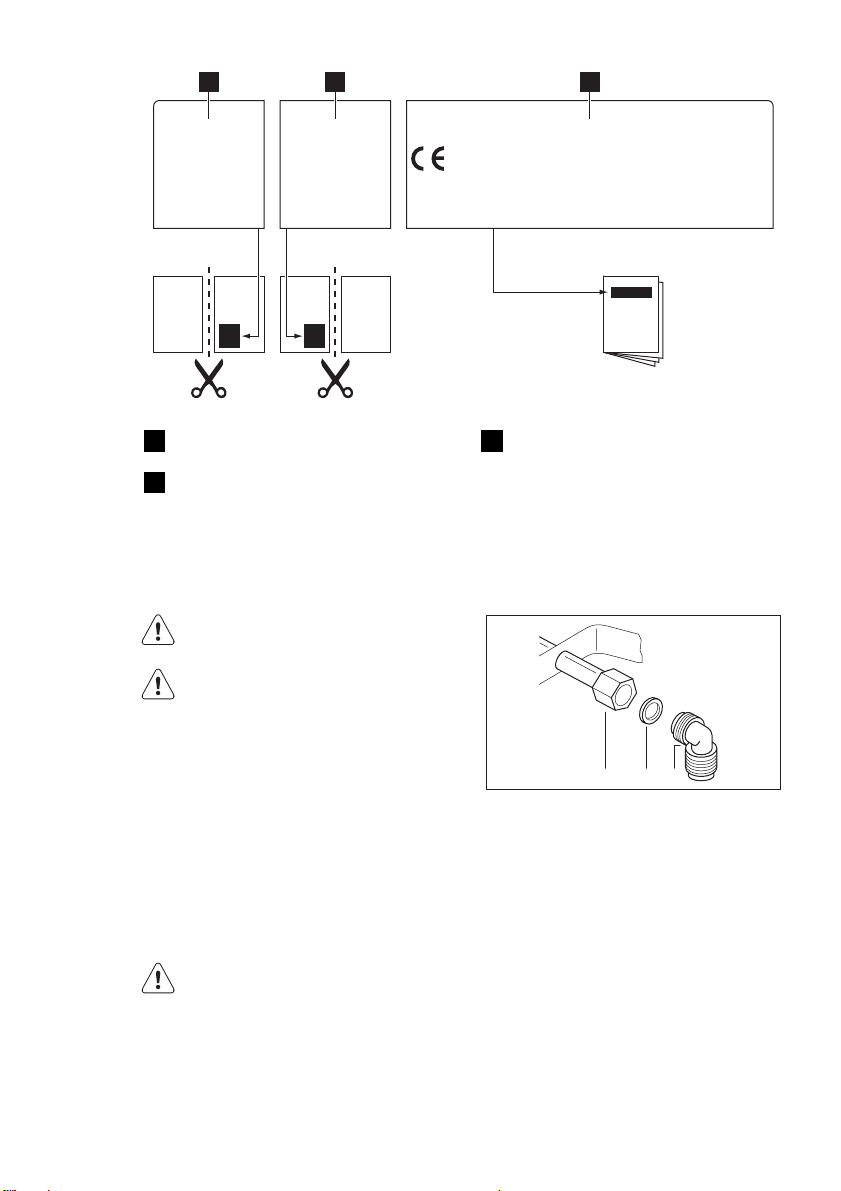

7.1 Uzlīmes tiek piegādātas komplektā ar piederumu somu.

Uzlieciet pašlīmējošās uzlīmes kā norādīts ze‐ māk:

Page 10

www.electrolux.com

1 2 3

MOD.

PROD.NO.

SER.NO

DATA

Pielīmējiet to garantijas talonam un atsūtiet

šo daļu Pielīmējiet to garantijas talonam un atsūtiet

šo daļu

8. UZSTĀDĪŠANA

BRĪDINĀJUMS Skatiet sadaļu par drošības norādīju‐ miem.

BRĪDINĀJUMS Tālāk minētās uzstādīšanas, apkopes un pieslēgšanas instrukcijas paredzētas tikai kvalificētiem speciālistiem, kuru darbībai jāatbilst spēkā esošiem stan‐ dartiem un vietējiem noteikumiem.

MOD.

PROD.NO.

SER.NO

DATA

MODELMODEL

0049

03 IT

MADE IN ITALY

MOD. PROD.NO. SER.NO.

Pielīmējiet to pamācības bukletam

TYPE 230V-50Hz IP20

Pārliecinieties, ka gāzes piegādes spie‐ diena vērtības atbilst ierīcei nepiecieša‐ majām vērtībām. Nostipriniet regulēja‐ mo savienojumu pie gāzes piegādes avota īscaurules, izmantojot vītņotu uz‐ griezni (G ½ collas). Pieskrūvējiet sa‐ stāvdaļas, nepielietojot spēku, pielāgo‐ jiet savienojumu nepieciešamajā virzie‐ nā un pievelciet.

8.1 Gāzes pieslēgšana

Izvēlieties fiksētu pieslēgumu vai lietojiet elastīgu nerūsējoša tērauda cauruli un veiciet darbus sa‐ skaņā ar spēkā esošiem likumiem. Ja izvēlaties elastīgas metāla caurules, neļaujiet tām saskar‐ ties ar blakus esošajām kustīgajām daļām un uz‐ manieties, lai tās netiek saspiestas. Uzmanieties arī tad, ja plīts tiek uzstādīta kopā ar cepeškrāsni.

ABC

Īscaurule ar gala uzgriezni

Veļas mazgājamā mašīna

Līkums

Page 11

Sašķidrinātā gāze

Sašķidrinātajai gāzei izmantojiet gumijas cauru‐ les turētāju. Obligāti izmantojiet blīvējumu. Pēc tam veiciet gāzes pieslēgumu. Elastīgo cauruli var uzstādīt, ja:

– tā nevar sakarst vairāk par istabas temperatū‐

ru – vairāk par 30 °C; – tā nav garāka par 1500 mm; – tajā nav mezglu; – tai nav vilces vai vērpes deformācijas; – tā nesaskaras ar asām malām vai stūriem; – tās stāvokli var viegli pārbaudīt.

Regulāri pārbaudiet elastīgo cauruli, vai: – abos galos un visā tās garumā nav plīsumu,

plaisu vai apdeguma pazīmju; – caurules materiāls nav sacietējis un caurule

vēl arvien ir elastīga; – stiprinājuma skavas nav sarūsējušas; – nav beidzies derīguma termiņš.

Ja tiek konstatēts kāds no defektiem, nelabojiet cauruli, bet nomainiet to.

Kad uzstādīšana pabeigta, pārliecinie‐ ties, ka katras caurules stiprinājumi ir hermētiski. Izmantojiet ziepju šķīdumu, nevis liesmu!

8.2 Sprauslu nomaiņa

Noņemiet pannu balstus.

Noņemiet vāciņus un degļu kroņus.

Ar 7 mm uzgriežņu atslēgu atskrūvējiet sprauslas un to vietā uzstādiet sprauslas, kas atbilst jūsu izmantotajam gāzes veidam (skatiet tabulu tehniskās informācijas sada‐ ļā).

Uzstādiet detaļas, šoreiz darot to pretējā se‐ cībā.

Nomainiet tehnisko datu plāksnīti (tā atro‐ das blakus gāzes piegādes caurulei) ar jau‐ nu plāksnīti, kurā norādīti jaunā gāzes pie‐ gādes tipa parametri. Šī plāksnīte iekļauta

iepakojumā kopā ar ierīci. Ja gāzes piegāde mainās vai atšķiras no nepie‐ ciešamā spiediena, nepieciešams uzstādīt pie‐ mērotu spiedienu regulējošu iekārtu gāzes pade‐ ves caurulei.

8.3 Minimālā līmeņa regulēšana

Lai noregulētu minimālo liesmas līmeni:

Aizdedziet degli.

tikai Krievijai

LATVIEŠU 11

Pagrieziet regulatoru minimālas liesmas po‐ zīcijā.

Noņemiet regulatoru.

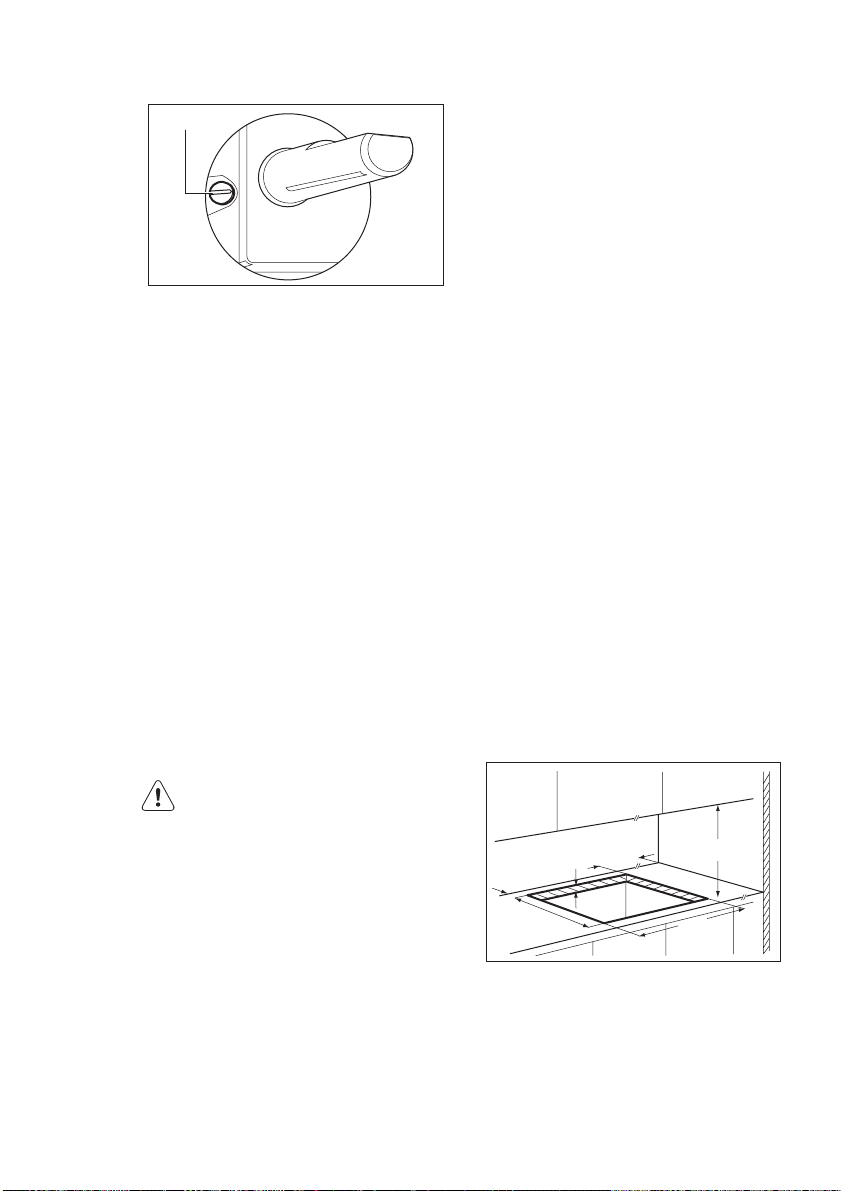

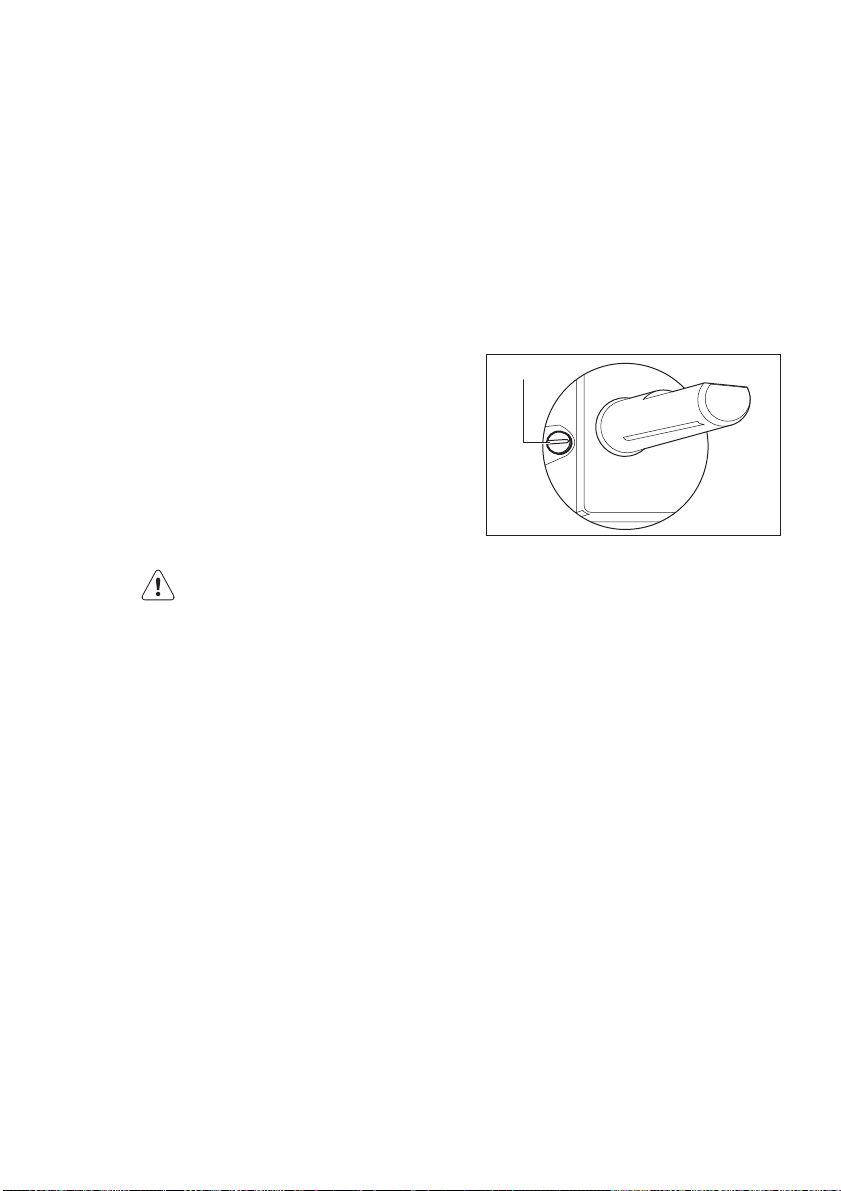

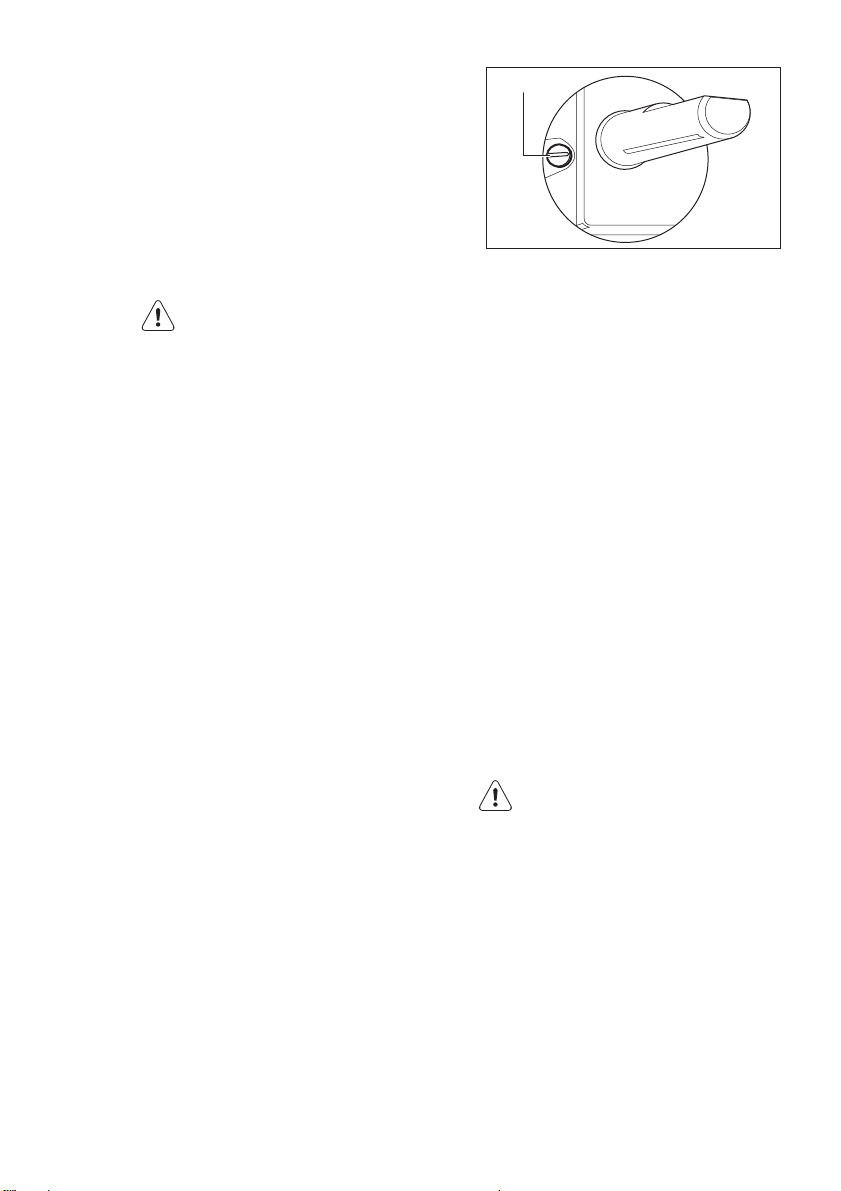

Ar tievu skrūvgriezi noregulējiet apvada skrūvi.

Apvada skrūve

• Ja pārejat no G20 20 mbāru dabasgāzes (vai G20 13 mbāru dabasgāzes

gāzi, pilnībā ieskrūvējiet apvada skrūvi.

• Ja pārejat no sašķidrinātās gāzes uz G20 da‐ basgāzi ar 20 mbāru spiedienu, atskrūvējiet apvada skrūvi par aptuveni 1/4 apgrieziena (1/2 apgrieziens trīskāršam vainagveida de‐ glim).

• Ja pārejat no G20 dabasgāzes ar 20 mbāru spiedienu uz G20 dabasgāzi ar 13 mbāru

spiedienu aptuveni 1/4 apgrieziena (1/2 apgrieziens trī‐ skāršam vainagveida deglim).

• Ja sašķidrinātā gāze tiek mainīta uz G20 da‐ basgāzi ar 13 mbāru spiedienu

apvada skrūvi par aptuveni 1/2 apgrieziena (1 apgrieziens trīskāršam vainagveida deglim).

• Ja pārejat no G20 dabasgāzes ar 13 mbāru spiedienu

spiedienu, pievelciet apvada skrūvi par aptu‐ veni 1/4 apgrieziena (1/2 apgrieziens trīskār‐ šam vainagveida deglim).

, atskrūvējiet apvada skrūvi par

uz G20 dabasgāzi ar 20 mbāru

BRĪDINĀJUMS Pārliecinieties, vai ātri pagriežot regula‐ toru no maksimālā līdz minimālajam stā‐ voklim, deglī nenodziest liesma.

) uz sašķidrināto

, atskrūvējiet

8.4 Elektriskais savienojums

• Pārliecinieties, vai uz tehnisko datu plāksnītes norādītais nominālais spriegums un tā veids atbilst mājas elektrosistēmas parametriem.

• Šī ierīce ir aprīkota ar barošanas kabeli. Šis kabelis jāaprīko ar piemērotu kontaktspraudni, kura noslodzes parametriem jāatbilst tehnisko datu plāksnītē minētajiem. Pārbaudiet, vai

Page 12

www.electrolux.com

• Vienmēr izmantojiet pareizi uzstādītu, drošu

• Pārbaudiet, vai pēc uzstādīšanas spraudkon‐

• Nekad neatslēdziet ierīci no tīkla, velkot aiz

• Ja ierīce ir pieslēgta ar paplašinājumu kabeli,

• Neļaujiet strāvas vadam sasilt vairāk par 90

Pārliecinieties, vai zilais neitrālais kabelis tiek pievienots spailei ar burtu "N". Pievienojiet brūno (vai melno) fāzes kabeli spailei, uz kuras ir burts "L". Paturiet fāzes kabeli pastāvīgi pievienotu.

kontaktspraudnis ievietots pareizajā kontakt‐ ligzdā.

kontaktligzdu.

taktam var brīvi piekļūt.

barošanas kabeļa. Vienmēr velciet aiz spraud‐ kontakta.

adapteri vai vairākiem savienojumiem, pastāv ugunsgrēka risks. Pārliecinieties, vai sazemē‐ jums atbilst standartiem un noteikumiem.

°C temperatūru.

komplektācijā iekļautā blīve

komplektācijā iekļautie kronšteini

UZMANĪBU Uzstādiet ierīci tikai uz līdzenas darba virsmas.

8.7 Ievietošanas iespējas

8.5 Strāvas kabeļa maiņa

Lai nomainītu savienojuma kabeli, izmantojiet ti‐ kai H05V2V2-F T90 vai ekvivalenta veida kabeli. Pārliecinieties, ka kabelis atbilst spriegumam un darba temperatūrai. Turklāt nepieciešams, lai dzeltenais/zaļais vads būtu aptuveni par 2 cm garāks par brūno (vai melno) fāzes vadu.

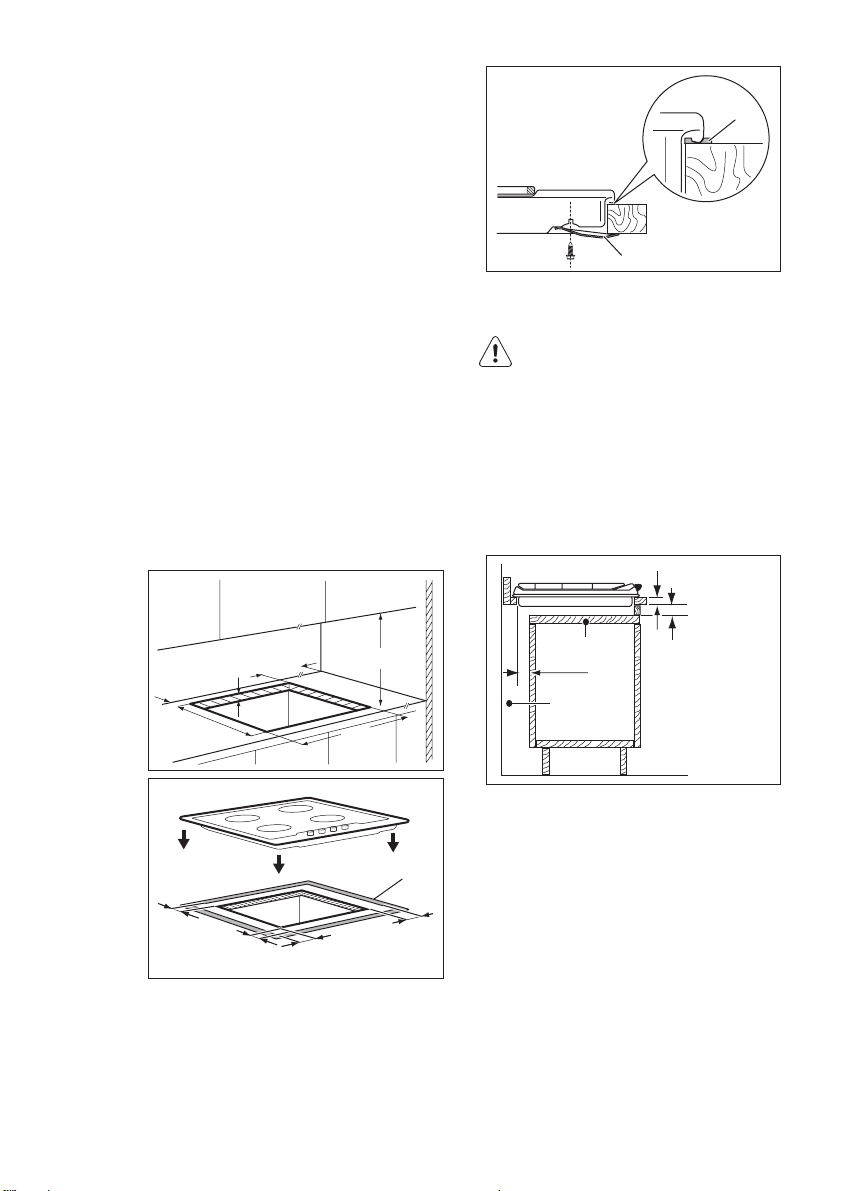

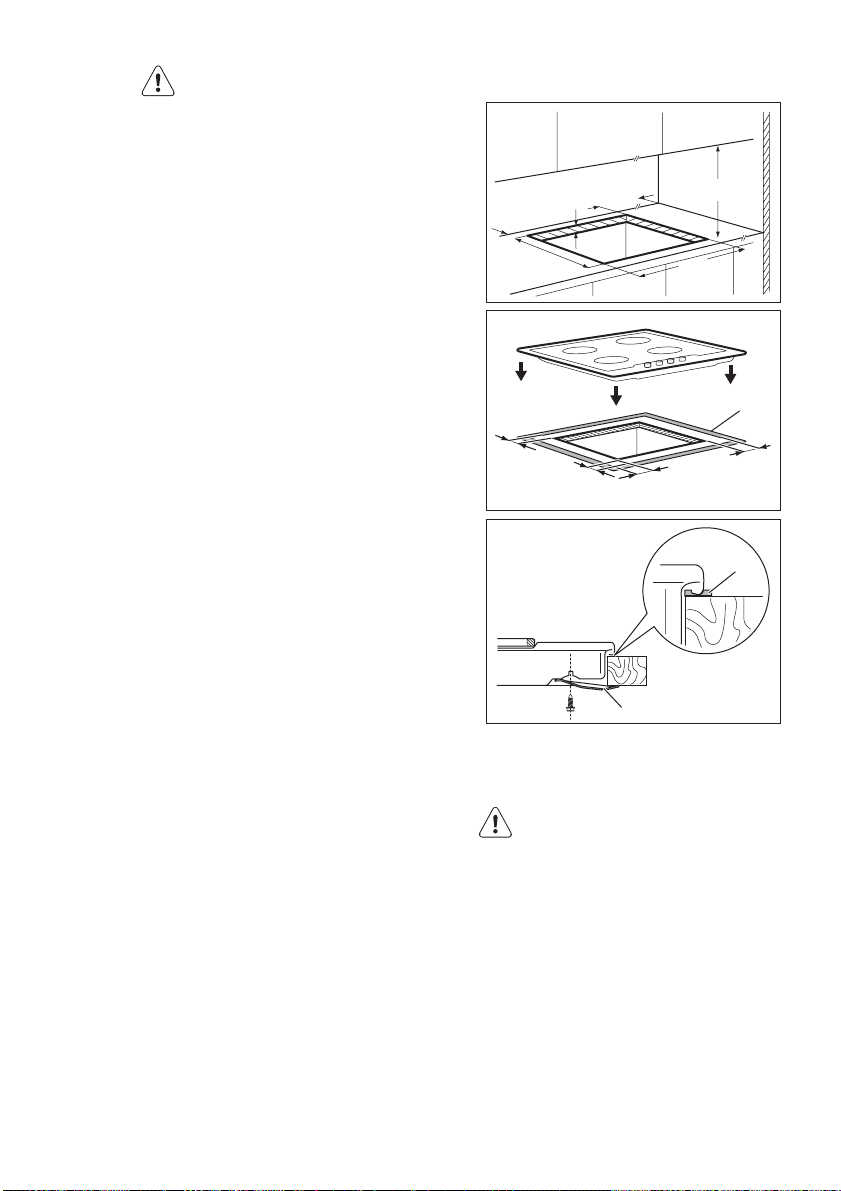

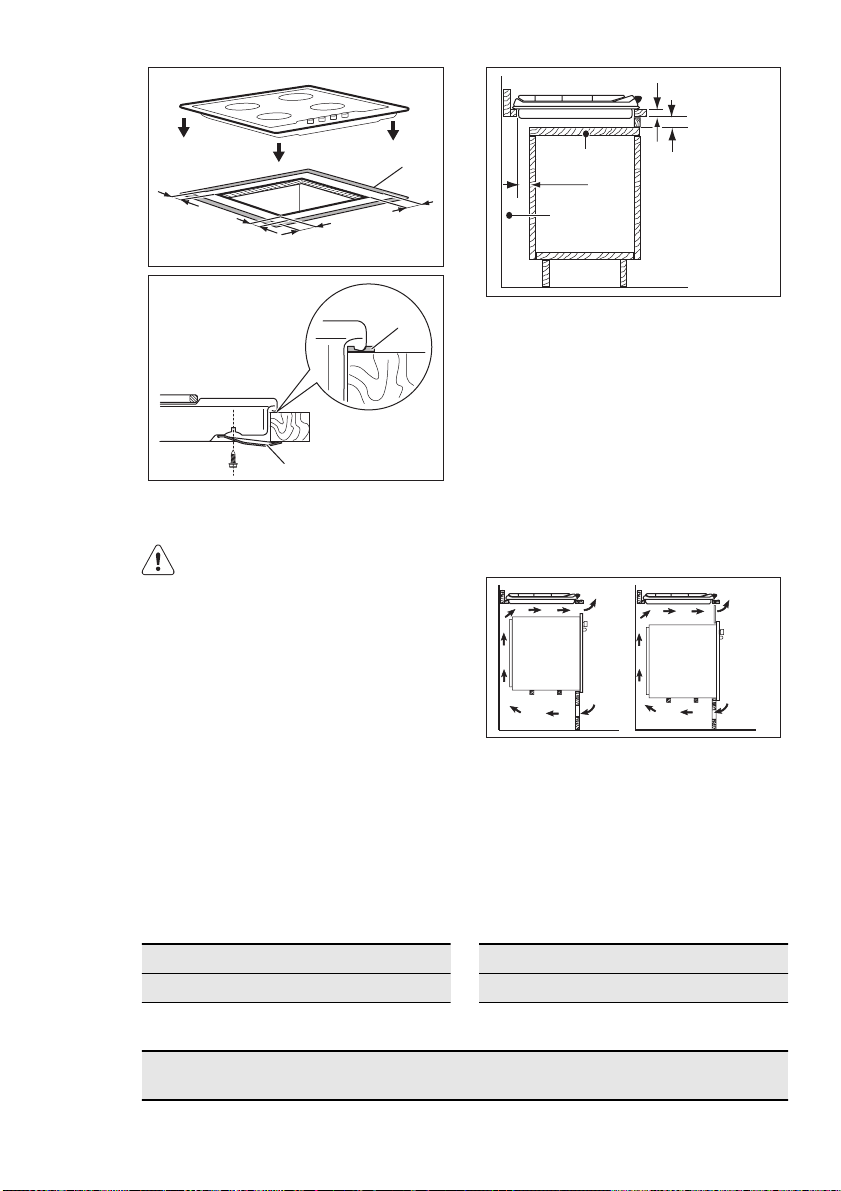

8.6 Iebūvēšana

min. 650 mm

560 mm

11 mm

min. 55 mm

480 mm

10 mm

min. 100 mm

30 mm

3 mm

11 mm

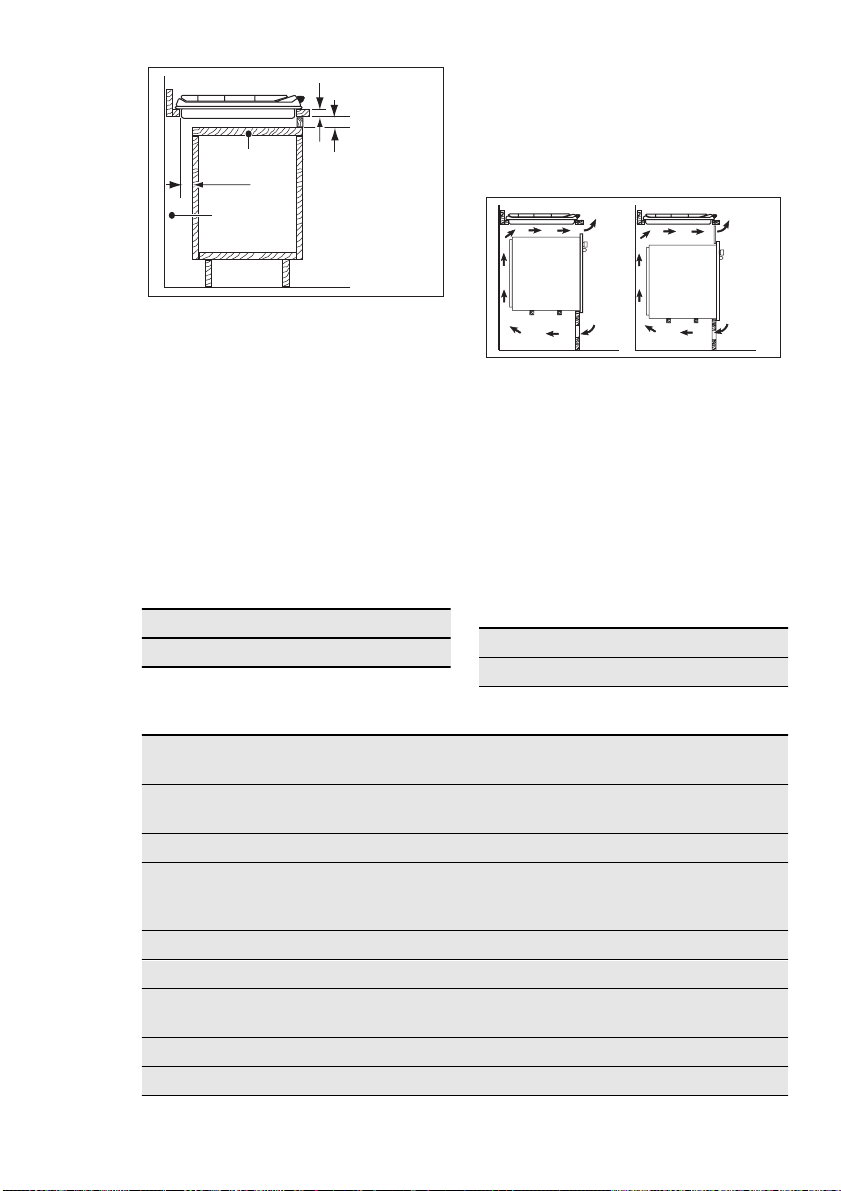

Virtuves mēbeles ar durtiņām

Panelim zem plīts virsmas jābūt uzstādītam tā, lai to varētu viegli noņemt un nodrošināt pieeju teh‐ niskas palīdzības sniegšanai.

30 mm

min 20 mm (max 150 mm)

60 mm

Noņemams panelis

Vieta savienojumiem

Page 13

Virtuves mēbeles ar cepeškrāsni

Plīts iebūvējamās nišas izmēriem jāatbilst norā‐ dēm un virtuves mēbeles jāaprīko ar atverēm, lai nodrošinātu nepārtrauktu gaisa padevi. Drošības apsvērumu un cepeškrāsns vieglākas izņemša‐

LATVIEŠU 13

nas no mēbeles dēļ virsmas un cepeškrāsns elektrības padeves pieslēgšana jāveic atsevišķi.

50 cm

120 cm

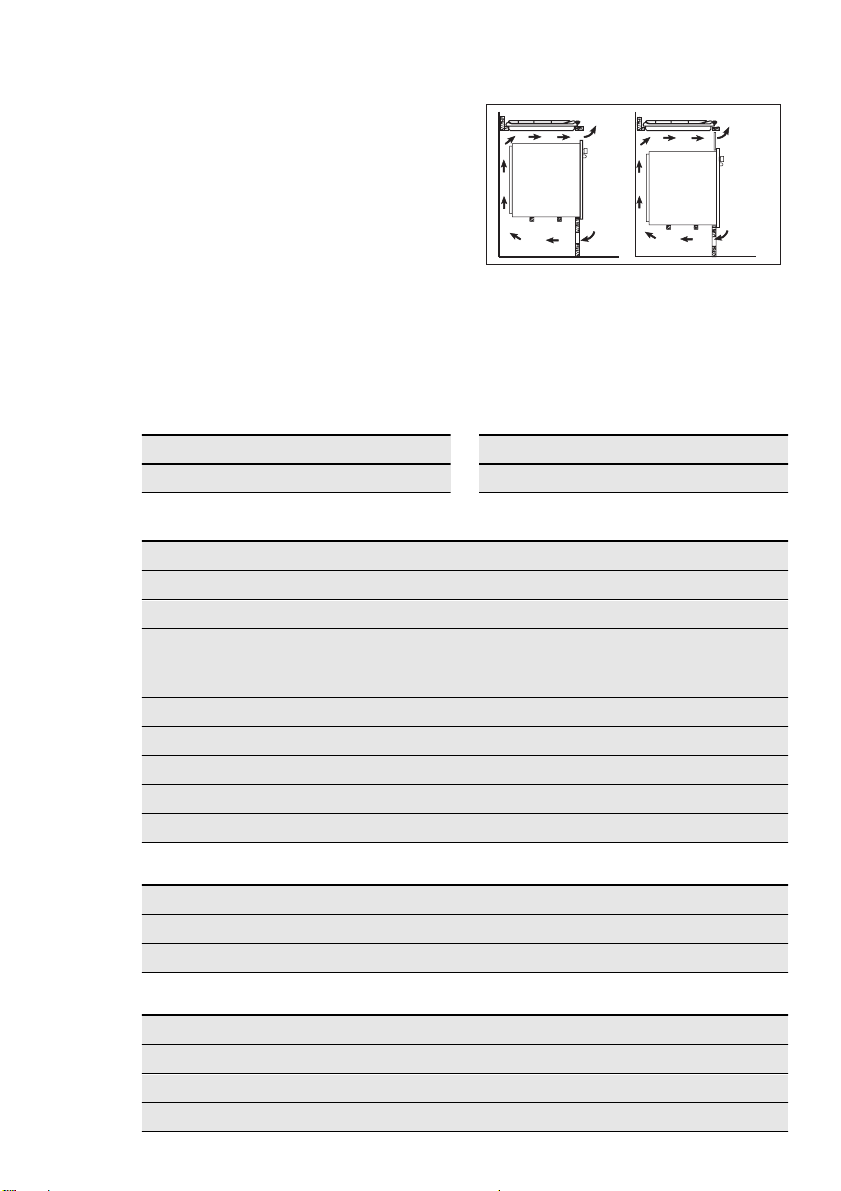

9. TEHNISKĀ INFORMĀCIJA

Plīts virsmas izmēri

Platums: 594 mm Garums: 510 mm

Siltuma ievade

Trīskāršs vainagveida deglis 4.0 kW Vidējas jaudas deglis: 2.0 kW Papildu deglis: 1.0 kW KOPĒJĀ JAUDA: G20 (2H) 20 mbāri = 9.0 kW

G30/G31 (3B/P) 30/30 mbāri = 654 g/h

G20 (2H) 13 mbāri = 9 kW tikai Krievijai Elektrotīkla parametri: 230 V ~ 50 Hz Kategorija: II2H3B/P Gāzes pieslēgums: G 1/2" Gāzes piegāde G20 (2H) 20 mbāri Ierīces klase: 3

360 cm

Plīts virsmas iebūvēšanas izmēri

Platums: 560 mm Garums: 480 mm

180 cm

Apvada diametri

Deglis Ø apvads 1/100 mm Deglis Ø apvads 1/100 mm

Papildu 28 Trīskāršais vainagvei‐

da deglis

Vidējas jaudas 32

Gāzes degļi G20 20 mbāru DABASGĀZEI

DEGLIS NORMĀLA JAUDA kW iepl. 1/100 mm Papildu 1.0 70 Vidējas jaudas 2.0 96

Page 14

www.electrolux.com

DEGLIS NORMĀLA JAUDA kW iepl. 1/100 mm Trīskāršais vainagveida

deglis

4.0 146

Gāzes degļi sašķidrinātai gāzei G30/G31 30/30 mbāri

DEGLIS

NORMĀLA JAUDA

kW Papildu 1.0 50 73 Vidējas jaudas 2.0 71 145 Trīskāršais vainagveida

deglis

4.0 98 291

Gāzes degļi G20 13 mbāru DABASGĀZEI

DEGLIS NORMĀLA JAUDA kW iepl. 1/100 mm Papildu 1.0 82 Vidējas jaudas 2.0 111 Trīskāršais vainagveida deglis 4.0 174

10. APSVĒRUMI PAR VIDES AIZSARDZĪBU

iepl.

1/100 mm

g/h

Nododiet otrreizējai pārstrādei materiālus ar simbol

atbilstošos konteineros to otrreizējai pārstrādei. Palīdziet aizsargāt apkārtējo vidi un cilvēku veselību, atkārtoti pārstrādājot elektrisko un

. Ievietojiet iepakojuma materiālus

elektronisko iekārtu atkritumus. Neizmetiet ierīces, kas apzīmētas ar šo simbolu

mājsaimniecības atkritumiem. Nododiet izstrādājumu vietējā otrreizējās pārstrādes punktā vai sazinieties ar vietējo pašvaldību.

kopā ar

Page 15

LIETUVIŲ 15

TURINYS

1. SAUGOS INFORMACIJA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

2. SAUGOS INSTRUKCIJA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

3. GAMINIO APRAŠYMAS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

4. KASDIENIS NAUDOJIMAS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

5. NAUDINGA INFORMACIJA IR PATARIMAI. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

6. VALYMAS IR PRIEŽIŪRA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

7. TRIKČIŲ ŠALINIMAS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

8. ĮRENGIMAS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

9. TECHNINĖ INFORMACIJA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

MES GALVOJAME APIE JUS

Dėkojame, kad pirkote šį „Electrolux“ gaminį. Jūs pasirinkome gaminį, kuris pasižymi dešimtmečiais profesionalios patirties ir naujovėmis. Originalus ir stilingas, jis sukurtas turint galvoje jus. Taigi, kai tik naudojate jį, galite jaustis saugūs, žinodami, kad kiekvieną kartą pasieksite puikių rezultatų.

Sveiki atvykę į „Electrolux“ pasaulį! Apsilankykite mūsų interneto svetainėje, kad:

gautumėte naudojimo patarimų, brošiūrų, trikčių šalinimo, aptarnavimo informacijos: www.electrolux.com

užregistruotumėte savo gaminį geresniam aptarnavimui: www.electrolux.com/productregistration

įsigytumėte priedų, vartojamųjų prekių ir originalių atsarginių dalių savo prietaisui: www.electrolux.com/shop

KLIENTŲ PRIEŽIŪROS IR APTARNAVIMO

Rekomenduojame naudoti tik originalias atsargines dalis. Kreipdamiesi į aptarnavimo centrą, būtinai pateikite šią informaciją. Informacija yra nurodyta techninių duomenų plokštelėje. Modelis, PNC, serijos numeris.

Įspėjimas / atsargumo ir saugos informacija. Bendroji informacija ir patarimai Informacija dėl aplinkos apsaugos

Galimi pakeitimai.

Page 16

www.electrolux.com

1. SAUGOS INFORMACIJA

Prieš įrengdami ir naudodami šį prietaisą, atidžiai perskaitykite pa‐ teiktą instrukciją. Gamintojas neatsako už sužalojimus ir žalą, patir‐ tą dėl netinkamo prietaiso įrengimo ir naudojimo. Visada laikykite šią instrukciją šalia prietaiso, kad galėtumėte ja pasinaudoti vėliau.

1.1 Vaikų ir pažeidžiamų žmonių sauga

ĮSPĖJIMAS Pavojus uždusti, susižeisti arba tapti neįgaliais.

• Šį prietaisą gali naudoti vaikai nuo 8 metų amžiaus ir vyresni bei asmenys su sutrikusiais fiziniais, jutiminiais ar protiniais gebėji‐ mais bei stokojantys patirties ir žinių, jeigu jie yra prižiūrimi suau‐ gusiojo arba asmens, kuris yra atsakingas už jų saugą.

• Neleiskite vaikams žaisti šiuo prietaisu.

• Visas pakavimo medžiagas laikykite vaikams nepasiekiamoje vietoje.

• Neleiskite vaikams ir naminiams gyvūnams būti šalia prietaiso, kai jis veikia arba vėsta. Neuždengtos dalys būna įkaitę.

• Jeigu prietaise įrengtas apsaugos nuo vaikų užraktas, rekomen‐ duojame jį įjungti.

• Neprižiūrimi vaikai negali atlikti valymo ir vartotojo priežiūros darbų.

1.2 Bendrieji saugos reikalavimai

• Prietaisas ir jo prieinamos dalys įkaista naudojimo metu. Nelies‐ kite kaitinimo elementų.

• Nenaudokite prietaiso su išoriniu laikmačiu arba atskira nuotoli‐ nio valdymo sistema.

• Neprižiūrimas maisti gaminimas ant kaitlentės su riebalais ar aliejumi gali būti pavojingas ir sukelti gaisrą.

• Niekada negesinkite gaisro vandeniu, bet išjunkite prietaisą ir ta‐ da uždenkite liepsną, pvz., dangčiu arba gesinimo apdangalu.

• Nelaikykite daiktų ant maisto gaminimo paviršių.

• Nenaudokite garinio valiklio prietaisui valyti.

Page 17

LIETUVIŲ 17

• Niekada nedėkite metalinių daiktų, tokių kaip dangčių, peilių ar šaukštų ant kaitlentės viršaus, nes jie gali įkaisti.

SAUGOS INSTRUKCIJA

Šis prietaisas tinkamas naudoti šiose šalyse:

LT RU UA

2.1 Įrengimas

ĮSPĖJIMAS Šį prietaisą įrengti privalo tik kvalifikuo‐ tas asmuo.

• Nuimkite visas pakavimo medžiagas.

• Neįrenkite ir nenaudokite sugadinto prietaiso.

• Vadovaukitės su prietaisu pateikta naudojimo

instrukcija.

• Būtina paisyti minimalių atstumų iki kitų prie‐

taisų ir spintelių.

• Prietaisas yra sunkus: jį perkeldami, visada

būkite atsargūs. Visuomet mūvėkite apsaugi‐ nes pirštines.

• Apsaugokite nupjautus paviršius hermetiku,

kad jie nuo drėgmės neišbrinktų.

• Apsaugokite prietaiso apačią nuo garų ir drėg‐

mės.

• Jokiu būdu neįrenkite prietaiso greta durų ir po

langu. Atidarant duris ar langus, jie gali nu‐ versti įkaitusius prikaistuvius nuo prietaiso.

• Jeigu prietaisas įrengiamas virš stalčių, įsiti‐

kinkite, ar tarp prietaiso apačios ir apatinio stalčiaus yra pakankamai vietos orui cirkuliuo‐ ti.

• Prietaiso apačia gali įkaisti. Rekomenduojame

po prietaisu įrengti nedegią pertvarą, kad ne‐ būtų prieigos prie apačios.

Elektros prijungimas

ĮSPĖJIMAS Gaisro ir elektros smūgio pavojus.

• Visus elektros prijungimus privalo įrengti kvali‐

fikuotas elektrikas.

• Šis prietaisas turi būti įžemintas.

• Prieš atlikdami bet kokį veiksmą, įsitikinkite, ar

prietaisas atjungtas nuo maitinimo.

• Naudokite tinkamą elektros maitinimo laidą.

• Pasirūpinkite, kad elektros laidai nesusipai‐ niotų.

• Užtikrinkite, kad maitinimo laidas ar kištukas (jeigu taikytina) neliestų karšto prietaiso ar karštų prikaistuvių, kai jungiate prietaisą ir ne‐ toli esančius lizdus

• Įsitikinkite, ar prietaisas tinkamai įrengtas. Dėl laisvo ir netinkamo elektros maitinimo laido ar kištuko (jeigu taikytina) gnybtas gali įkaisti.

• Įsitikinkite, ar įrengta apsauga nuo elektros smūgių.

• Ant laido naudokite įtempimą mažinančią są‐ varžą.

• Būkite atsargūs, kad nesugadintumėte elek‐ tros kištuko (jeigu taikytina) ar maitinimo laido. Kreipkitės į techninio aptarnavimo centrą arba elektriką, jeigu reikia pakeisti pažeistą maitini‐ mo laidą.

• Elektros instaliacija privalo turėti izoliavimo įtaisą, kuris leidžia atjungti prietaisą nuo maiti‐ nimo tinklo ties visais poliais. Tarp izoliavimo įtaiso kontaktų turi būti mažiausiai 3 mm plo‐ čio tarpelis.

• Naudokite tik tinkamus izoliavimo įtaisus: liniją apsaugančius automatinius jungiklius, saugik‐ lius (įsukami saugikliai turi būti išimami iš jų laikiklio), įžeminimo nuotėkio atjungiamuosius įtaisus ir kontaktorius.

Dujų prijungimas

• Visus dujų prijungimus turi įvesti kvalifikuotas asmuo.

• Pasirūpinkite, kad aplink prietaisą vyktų oro cirkuliacija.

• Informacija apie dujų tiekimą nurodyta techni‐ nių duomenų lentelėje.

• Šis prietaisas nėra prijungtas prie įtaiso, šali‐ nančio degant susidariusius produktus. Būti‐ nai prijunkite prietaisą pagal esamas įrengimo taisykles. Atkreipkite dėmesį į tinkamo vėdini‐ mo reikalavimus.

Page 18

www.electrolux.com

2.2 Naudojimas

• Naudokite šį prietaisą namų ūkio aplinkoje.

• Nekeiskite šio prietaiso techninių savybių.

• Nepalikite veikiančio prietaiso be priežiūros.

• Nenaudokite šio prietaiso, jeigu jūsų rankos

• Nedėkite stalo įrankių arba prikaistuvių dang‐

• Panaudoję prietaisą, kaitvietes išjunkite.

• Kaitinant riebalus arba aliejų, gali kilti lengvai

• Įkaitusio aliejaus garai gali savaime užsilieps‐

• Naudotas aliejus, kuriame yra maisto likučių,

• Šalia prietaiso arba ant jo nedėkite degių pro‐

• Nestatykite įkaitusių prikaistuvių ant valdymo

• Nestatykite ant karštų kaitviečių tuščių prikais‐

• Nejunkite kaitviečių, nepastatę ant jų prikaistu‐

• Būkite atsargūs, kad ant prietaiso nenukristų

• Nedėkite ant prietaiso aliuminio folijos.

• Saugokite kaitlentę nuo rūgščių skysčių, pa‐

ĮSPĖJIMAS Pavojus susižaloti, nudegti arba gauti elektros smūgį.

šlapios arba jeigu jis liečiasi prie vandens.

čių ant kaitviečių. Jie įkaista.

ĮSPĖJIMAS Gaisro arba sprogimo pavojus.

užsiliepsnojančių garų. Kaitindami riebalus ir aliejų, būkite atsargūs, kad liepsna arba įkaitę daiktai jų neuždegtų.

noti

gali užsiliepsnoti esant žemesnei temperatūrai nei aliejus, kuris yra naudojamas pirmą kartą.

duktų arba degiais produktais sudrėkintų daiktų.

ĮSPĖJIMAS Pavojus sugadinti prietaisą.

skydelio.

tuvių.

vių arba ant jų pastatę tuščius prikaistuvius.

daiktai arba prikaistuviai. Jie gali pažeisti pa‐ viršių.

vyzdžiui, acto, citrinos sulčių arba kalkių nuo‐ sėdų šalinimo priemonių. Ant paviršiaus gali likti matinių dėmių.

• Pasirūpinkite patalpos, kurioje įrengtas prietai‐ sas, geru vėdinimu.

• Ventiliacijos angos būtinai privalo būti neuž‐ blokuotos.

• Naudokite tik stabilius, tinkamos formos ir skersmens prikaistuvius, kurių skersmuo yra didesnis, nei degiklių matmenys. Kyla perkaiti‐ mo ir stiklinės plokštės (jei tokia yra) įtrūkimo pavojus.

• Patikrinkite, ar liepsna neužgęsta, greitai pa‐ sukus rankenėlę iš didžiausios į mažiausią pa‐ dėtį.

• Užtikrinkite, kad puodai būtų žiedų viduryje ir neišsikištų pro maisto gaminimo paviršiaus kraštus.

• Naudokite tik su prietaisu pateikiamus prie‐ dus.

• Ant degiklio neįrenkite liepsnos difuzoriaus.

2.3 Valymas ir priežiūra

ĮSPĖJIMAS Pavojus sugadinti prietaisą.

• Reguliariai valykite prietaisą, kad apsaugotu‐ mėte paviršiaus medžiagą nuo nusidėvėjimo.

• Prietaisui valyti nenaudokite garų ir nepurkški‐ te vandeniu.

• Neplaukite indaplovėje degiklių.

• Nuvalykite prietaisą drėgna, minkšta šluoste. Naudokite tik neutralius ploviklius. Nenaudoki‐ te šveičiamųjų produktų, šveitimo kempinių, tirpiklių arba metalinių grandyklių.

2.4 Seno prietaiso išmetimas

ĮSPĖJIMAS Pavojus susižeisti arba uždusti.

• Norėdami sužinoti, kaip tinkamai išmesti seną prietaisą, susisiekite su atitinkama savivaldy‐ bės įstaiga.

• Ištraukite maitinimo laido kištuką iš maitinimo tinklo lizdo.

• Nupjaukite maitinimo laidą ir išmeskite jį.

• Suplokite išorinius dujų vamzdžius.

Page 19

3. GAMINIO APRAŠYMAS

3.1 Maisto gaminimo paviršių išdėstymas

LIETUVIŲ 19

3.2 Valdymo rankenėlės

Simbolis Aprašymas

dujos netiekiamos / išjungimo padėtis

uždegimo padėtis / maksimalus dujų tie‐ kimas

4. KASDIENIS NAUDOJIMAS

ĮSPĖJIMAS Žr. saugos skyrius.

4.1 Degiklio uždegimas

ĮSPĖJIMAS Būkite atsargūs virtuvėje naudodami at‐ virą liepsną. Gamintojas neprisiima jo‐ kios atsakomybės, jei liepsna buvo ne‐ tinkamai naudojama

Prieš dėdami prikaistuvius, pirma visuo‐ met uždekite degiklį.

Degiklio uždegimas:

Paspauskite valdymo rankenėlę ir pasukite ją prieš laikrodžio rodyklę iki didžiausios

liepsnos simbolio (

Palaikykite valdymo rankenėlę nuspaudę maždaug 5 sekundžių; per tą laiką įšils ter‐ mopora. Priešingu atveju dujų tiekimas bus pertrauktas.

Pusiau spartusis degiklis

Degiklis su triguba karūnėle

Pagalbinis degiklis

Valdymo rankenėlės

Simbolis Aprašymas

minimalus dujų tieki‐ mas

Sureguliuokite liepsną, kai ji taps stabili.

Jei po kelių bandymų degiklis neužside‐ ga, patikrinkite, ar karūnėlė ir jos dang‐ telis yra taisyklingose padėtyse.

Page 20

www.electrolux.com

A) B) C) D)

Degiklio dangtelis Degiklio karūnėlė Uždegimo žvakė Termopora

ĮSPĖJIMAS Nelaikykite reguliavimo rankenėlės nus‐ paudę ilgiau nei 15 sekundžių. Jei degiklis neužsidega po 15 sekun‐ džių, atleiskite valdymo rankenėlę, grą‐ žinkite ją į išjungimo padėtį ir maždaug po 1 minutės bandykite degiklį uždegti dar kartą.

Nutrūkus elektros tiekimui, elektros de‐ giklį galite uždegti be elektrinio įtaiso; tokiu atveju prikiškite prie degiklio lieps‐ ną, paspauskite atitinkamą rankenėlę ir pasukite prieš laikrodžio rodyklę į mak‐ simalaus dujų srauto padėtį.

Jei degiklis atsitiktinai užgęsta, pasukite

valdymo rankenėlę į išjungimo padėtį ir maždaug po 1 minutės bandykite degiklį uždegti dar kartą.

Kibirkšties generatoriaus gali įsijungti automatiškai, kai įjungiate prietaisą į elektros tinklą po įrengimo arba atsinau‐ jinus elektros energijos tiekimui. Tai normalu.

4.2 Degiklio išjungimas

Norėdami išjungti liepsną, pasukite rankenėlę iki simbolio

ĮSPĖJIMAS Visada sumažinkite liepsną arba visai išjunkite prieš nukeldami prikaistuvius nuo degiklio.

5. NAUDINGA INFORMACIJA IR PATARIMAI.

ĮSPĖJIMAS Žr. saugos skyrius.

5.1 Energijos taupymas

• Jei įmanoma, puodus visada uždenkite dang‐ čiais.

• Kai skystis pradeda virti, sumažinkite liepsną, kad skystis virtų lėtai.

Naudokite prikaistuvius, kurių dugno skersmuo atitinka degiklių skersmenį.

Degiklis Prikaistuvių skersmenys

Triguba karū‐

nėlė

Priekinis pu‐

siau spartusis

180 - 260 mm

120 - 180 mm

Degiklis Prikaistuvių skersmenys

Galinis pusi‐ au spartusis

Pagalbinis 80 - 180 mm

ĮSPĖJIMAS Užtikrinkite, kad puodų dugnai nebūtų virš valdymo rankenėlių. Jeigu valdymo rankenėlės yra po puodų dugnais, lieps‐ na jas įkaitins. Nedėkite vieno puodo ant dviejų degik‐ lių.

120 - 220 mm

Page 21

ĮSPĖJIMAS Užtikrinkite, kad puodų rankenėlės ne‐ būtų virš priekinio viryklės krašto. Puo‐ dus dėkite žiedų viduryje, kad būtų už‐ tikrintas didžiausias stabilumas ir ma‐ žesnis dujų suvartojimas.

6. VALYMAS IR PRIEŽIŪRA

ĮSPĖJIMAS Žr. saugos skyrius.

ĮSPĖJIMAS Išjunkite prietaisą ir leiskite jam atvėsti prieš valant. Prieš atlikdami techninės priežiūros ar valymo darbus, atjunkite prietaisą nuo elektros tinklo.

Įbrėžimai ar tamsios dėmės ant pavir‐ šiaus neturi įtakos prietaiso veikimui.

LIETUVIŲ 21

Ant žiedų nedėkite nestabilių arba pažeistų puodų, kad išvengtumėte išsiliejimo ir sužaloji‐ mo.

ĮSPĖJIMAS Nenaudokite liepsnos difuzoriaus.

• Kaitlentę lengviau nuvalysite nuėmę prikaistu‐ vių atramas.

• Emaliuotas dalis, dangtelį ir karūnėlę valykite šiltu, muiluotu vandeniu ir sausai nušluostykite prieš įtaisydami atgal.

• Nerūdijančio plieno dalis nuplaukite vandeniu ir nusausinkite minkštu audiniu.

• Indų statymo atramų negalima plauti indaplo‐ vėje. Jas reikia plauti rankomis.

• Prikaistuvių atramas nuplovę rankomis, būkite atsargūs nusausindami, nes jas dengiant emaliu kartais lieka aštrių kraštų. Jei reikia, sunkiai nusivalančias dėmes šalinkite valomą‐ ja pasta.

• Nuvalę prikaistuvių atramas, jas taisyklingai įstatykite.

• Prikaistuvių atramų kojelės turi būti degiklio centre – tada degiklis veiks gerai.

• Prikaistuvių atramas įstatykite atsargiai, kad nepažeistumėte kaitlentės viršaus.

Nuvalę prietaisą, jį nusausinkite minkštu audiniu. Nešvarumų valymas:

– Nuvalykite nedelsdami: ištirpusį plastiką,

plastikinę foliją ir maistą, kurio sudėtyje yra cukraus.

– Išjunkite prietaisą ir leiskite jam atvėsti

prieš valant: kalkių nuosėdas ir vandens dėmes, riebalų dėmes, metalo spalvos dėmes. Naudokite specialius, kaitlentėms valyti tinkamus valiklius.

Prietaisą valykite drėgnu audiniu ir nedideliu valymo priemonės kiekiu.

Baigę nušluostykite prietaisą švaria šluoste. Nerūdijantis plienas gali patamsėti, jei jis per‐ daug kaitinamas. Todėl negalima naudoti steati‐ to, keraminių ar ketaus prikaistuvių.

6.1 Uždegimo žvakės valymas

Ši funkcija veikia naudojant keraminę uždegimo žvakę su metaliniu elektrodu. Laikykite šias dalis labai švarias, kad nekiltų uždegimo sunkumų ir

Page 22

www.electrolux.com

patikrinkite, ar neužsikimšo degiklio karūnėlės angos.

7. TRIKČIŲ ŠALINIMAS

Gedimas Galima priežastis Sprendimas

Uždegant dujas, nėra kibirkš‐ ties.

• Nelygiai uždėtas degiklio

Liepsnai užsidegus, ji iš karto užgęsta.

Dujų žiedas dega netolygiai. • Degiklio karūnėlę užkemša

Kilus sutrikimui, iš pradžių pabandykite proble‐ mos sprendimą rasti patys. Jeigu gedimo prie‐ žasties nustatyti nepavyksta, kreipkitės į prietaisą pardavusią įmonę arba į įgaliotą techninio aptar‐ navimo centrą.

Jeigu neteisingai naudojotės prietaisu arba jeigu prietaisą įrengė ne įgaliotas inžinierius, už klientų techninės priežiū‐ ros specialisto ar prekybos atstovo apsi‐ lankymą gali tekti sumokėti, net jeigu garantinis periodas nesibaigė.

6.2 Periodinė priežiūra

Periodiškai kreipkitės į vietos priežiūros centrą dėl dujotiekio įvado ir (jei yra) slėgio reguliato‐ riaus patikros.

• Nėra elektros maitinimo. • Patikrinkite, ar prietaisas prijungtas ir įjungtas elek‐ tros maitinimas.

• Patikrinkite saugiklį. Jeigu saugiklis suveikia kelis kar‐ tus iš eilės, kreipkitės į kva‐ lifikuotą elektriką.

• Įsitikinkite, ar degiklio

dangtelis ir karūnėlė.

dangtelis ir karūnėlė yra tinkamoje padėtyje.

• Nepakankamai įkaitęs ter‐ moelementas.

• Užsidegus liepsnai, ranke‐ nėlę laikykite nuspaudę maždaug 5 sekundes.

• Patikrinkite, ar neužsikim‐

maisto likučiai.

šęs injektorius ir ar ant de‐ giklio karūnėlės nėra mais‐ to likučių.

• Gaminio numeris (PNC) .................

• Serijos numeris (S.N.) .................

Naudokite tik originalias atsargines dalis. Jų gali‐ te įsigyti techninio aptarnavimo centre arba įga‐ liotosiose atsarginių dalių parduotuvėse.

7.1 Priedų maišelyje pristatytos etiketės

Priklijuokite lipnias etiketes kaip parodyta toliau:

Šie duomenys būtini, jei norite sulaukti skubios ir tinkamos pagalbos. Šiuos duomenis rasite pa‐ teiktoje techninių duomenų lentelėje.

• Modelio aprašymas .................

Page 23

1 2 3

LIETUVIŲ 23

MOD.

PROD.NO.

SER.NO

DATA

Priklijuokite ją ant garantijos kortelės ir šią

dalį atsiųskite Priklijuokite ją ant garantijos kortelės ir šią

dalį pasilikite

8. ĮRENGIMAS

ĮSPĖJIMAS Žr. saugos skyrius.

ĮSPĖJIMAS Pagal toliau pateiktas instrukcijas įrengi‐ mą ir techninę priežiūrą turi atlikti kvalifi‐ kuoti darbuotojai; jie privalo vadovautis galiojančiais standartais ir vietos regla‐ mentais.

8.1 Dujų prijungimas

Pasirinkite stabilų arba lankstų nerūdijančio plie‐ no dujotiekio vamzdį pagal galiojančias normas. Jeigu naudojate lanksčius metalinius vamzdžius, stebėkite, kad jie neprisiliestų prie judančių dalių ir kad nebūtų suspausti. Taip pat būkite atsargūs, kai šią kaitlentę montuojate kartu su orkaite.

Įsitikinkite, ar prietaiso dujų tiekimo slė‐ gis atitinka rekomenduojamas vertes. Reguliuojama jungtis tvirtinama prie antgalio su sriegine G 1/2 col. mova. Užsukite dalis nenaudodami jėgos, su‐ reguliuokite jungtį reikalinga kryptimi ir visas dalis priveržkite.

MOD.

PROD.NO.

SER.NO

DATA

MODELMODEL

0049

03 IT

MADE IN ITALY

MOD. PROD.NO. SER.NO.

Priklijuokite ją ant instrukcijos brošiūros

TYPE 230V-50Hz IP20

ABC

Veleno galas su veržle

Poveržlė

Alkūnė

Suskystintosios dujos

Suskystintosioms dujoms naudokite guminį vamzdžio laikiklį. Būtinai uždėkite tarpiklį. Po to prijunkite dujų įvadą. Lankstus vamzdis paruoštas naudoti, kai:

– jis negali įkaisti daugiau negu patalpos tempe‐

ratūra (daugiau negu 30 °C); – jis nėra ilgesnis negu 1500 mm; – jame nėra susiaurėjimų; – jo neveikia traukimo ar sukimo jėgos; – jis nesiliečia su aštriais kraštais ir kampais;

Page 24

www.electrolux.com

– galima lengvai patikrinti jo būklę. Lankstaus dujotiekio vamzdžio patikros metu rei‐ kia patikrinti:

– ar jo dviejuose galuose ir per visą jo ilgį nėra

– ar medžiaga nėra sukietėjusi, ar ji yra pakan‐

– ar nesurūdijo sąvaržos; – ar nesibaigė jo galiojimo terminas.

Jeigu pastebite vieną ar kelis tokius defektus, vamzdžio neremontuokite, o pakeiskite.

8.2 Purkštukų keitimas

Jei tiekiamų dujų slėgį galima keisti ar jis skiriasi nuo reikalingo, turite sumontuoti atitinkamą slė‐ gio reguliavimo įtaisą ant dujų tiekimo vamzdžio.

8.3 Mažiausio liepsnos lygio nustatymas

Norėdami nustatyti mažiausią degiklių lygį:

įtrūkimų, įpjovimų, apdegimo požymių;

kamai lanksti;

Baigę įrengti patikrinkite, ar visų vamz‐ džio montavimo elementų izoliacija ge‐ ra. Naudokite muilo ir vandens tirpalą, o ne liespną!

Nuimkite indų statymo atramas. Nuimkite degiklių karūnėles ir dangtelius. Su 7 numerio veržliarakčiu nuimkite injekto‐

rius ir pakeiskite juos reikalingais pagal jūsų naudojamą dujų tipą (žr. lentelę skyriuje „Techninė informacija“).

Surinkite detales, atlikdami tą pačią proce‐ dūrą atvirkštine tvarka.

Duomenų lentelę (pritvirtintą greta dujų tieki‐ mo vamzdžio) pakeiskite nauja, kurioje būtų nurodytas naujų tiekiamų dujų tipas. Šią len‐ telę rasite su prietaisu pateikiamoje pakuo‐ tėje.

Uždekite degiklį. Rankenėlę pasukite į mažiausios liepsnos

padėtį. Nuimkite rankenėlę. Plonu atsuktuvu pareguliuokite pralaidos

varžto padėtį.

Pralaidos varžtas

• Jeigu keičiate 20 milibarų gamtines dujas G20

(arba 13 milibarų gamtines dujas G20

) į su‐ skystintąsias dujas, visiškai priveržkite pralai‐ dos varžtą.

• Jeigu nuo suskystintųjų dujų pereisite prie G20 20 milibarų slėgio gamtinių dujų, pralai‐ dos varžtą atsukite maždaug 1/4 pasukimo (degiklio su triguba karūnėle varžtą – 1/2 pa‐ sukimo).

• Jeigu nuo G20 20 milibarų gamtinių dujų per‐

eisite prie G20 13 milibarų

slėgio gamtinių dujų, pralaidos varžtą atsukite maždaug 1/4 pasukimo (degiklio su triguba karūnėle varžtą – 1/2 pasukimo).

• Jeigu užuot naudoję suskystintąsias dujas,

naudosite G20 13 milibarų

gamtines dujas, pralaidos varžtą atsukite maždaug 1/2 pasuki‐ mo (degiklio su triguba karūnėle varžtą – 1 pa‐ sukimu).

•

Jeigu nuo G20 13 milibarų

gamtinių dujų pereisite prie G20 20 milibarų slėgio gamtinių dujų, pralaidos varžtą atsukite maždaug 1/4 pasukimo (degiklio su triguba karūnėle varžtą – 1/2 pasukimo).

ĮSPĖJIMAS Patikrinkite, ar liepsna neužgęsta, grei‐ tai pasukus rankenėlę iš didžiausios į mažiausią padėtį.

8.4 Elektros prijungimas

• Įsitikinkite, kad nominali įtampa ir galia duo‐ menų lentelėje atitinka vietos tiekiamos elek‐ tros įtampą ir galią.

• Prietaisas pristatomas su maitinimo kabeliu. Prie jo reikia prijungti tinkamą kištuką, pritaiky‐ tą galiai, nurodytai techninių duomenų lentelė‐ je. Būtinai įkiškite kištuką į tinkamą lizdą.

• Visada naudokite taisyklingai įrengtą įžemintą elektros lizdą.

tik Rusijos vartotojams

Page 25

• Įsitikinkite, kad, įrengus prietaisą, elektros lai‐ do kištuką lengva pasiekti.

• Norėdami išjungti prietaisą, netraukite už elek‐ tros laido. Traukite paėmę už kištuko.

• Kyla gaisro rizika, kai prietaisas prijungtas prie ilginamojo laido, adapterio ar kelių lizdų įtaiso. Užtikrinkite, kad įžemintas prijungimas atitiktų standartus ir taisykles.

• Neleiskite maitinimo laidui įkaisti iki aukštes‐ nės nei 90° C temperatūros.

Būtinai prijunkite mėlyną neutralų laidą prie gnybto su „N“ raide. Prijunkite rudą (arba juodą) fazės laidą prie gnybto su raide „L“. Fazės laidas visada turi būti prijungtas.

8.5 Maitinimo laido keitimas

Jeigu keičiate jungiamąjį kabelį, naudokite tik H05V2V2-F T90 arba ekvivalentiško tipo kabelį. Naujasis kabelis būtinai privalo atitikti maitinimo įtampą ir darbinę temperatūrą. Geltonas / žalias įžeminimo laidas privalo būti maždaug 2 cm il‐ gesnis už rudą (arba juodą) fazės laidą.

8.6 Įrengimas balduose

LIETUVIŲ 25

pateiktasis tarpiklis

pateiktieji laikikliai

ATSARGIAI Prietaisą įrenkite tik ant lygaus pavir‐ šiaus stalviršio.

8.7 Įdėjimo galimybės

Virtuvės spintelė su durelėmis

Po virykle esančią plokštę turi būti lengva nuimti ir lengva pasiekti viryklę, jeigu prireiktų techninės pagalbos.

30 mm

min. 55 mm

480 mm

10 mm

min. 100 mm

30 mm

3 mm

11 mm

min. 650 mm

560 mm

11 mm

60 mm

Nuimama plokštė

Tarpas jungtims

min 20 mm (max 150 mm)

Page 26

www.electrolux.com

Virtuvės spintelė su orkaite

Saugumo sumetimais, kaitlentės angos matme‐ nys turi atitikti nurodytus, o virtuvės spintelėje turi būti įrengtos ventiliacijos angos, kad būtų užtik‐ rintas nuolatinis oro tiekimas. Saugos sumeti‐ mais ir tam, kad orkaitę galima būtų lengvai ats‐

kirti, kaitlentės ir orkaitės elektros jungtys privalo būti įrengtos atskirai.

50 cm

120 cm

9. TECHNINĖ INFORMACIJA

Kaitlentės matmenys

Plotis: 594 mm Ilgis: 510 mm

Šilumos įvestis

Degiklis su triguba karūnėle 4.0 kW Pusiau spartusis degiklis: 2.0 kW Papildomas degiklis: 1.0 kW BENDROJI GALIA: G20 (2H) 20 mbar = 9.0 kW

Elektros maitinimas: 230 V ~ 50 Hz Kategorija: II2H3B/P Dujų prijungimas: G 1/2" Dujų tiekimas: G20 (2H) 20 mbar Prietaiso klasė: 3

360 cm

Kaitlentės angos matmenys

Plotis: 560 mm Ilgis: 480 mm

G30/G31 (3B/P) 30 / 30 mbar = 654 g/h G20 (2H) 13 mbar = 9 kW, tik Rusijai

180 cm

Pralaidos skersmenys

Degiklis Ø pralaida 1/100 mm Degiklis Ø pralaida 1/100 mm

Pagalbinis 28 Triguba karūnėlė 56

Pusiau spartusis 32

Dujų degikliai GAMTINĖMS DUJOMS G20 20 mbar

DEGIKLIS ĮPRASTA GALIA, kW įp. 1/100 mm Pagalbinis 1.0 70 Pusiau spartusis 2.0 96 Triguba karūnėlė 4.0 146

Page 27

Dujų degikliai suskystintosioms dujoms G30/G31 30/30 mbar

DEGIKLIS

Pagalbinis 1.0 50 73 Pusiau spartusis 2.0 71 145 Triguba karūnėlė 4.0 98 291

Dujų degikliai GAMTINĖMS DUJOMS G20 13 mbar

DEGIKLIS ĮPRASTA GALIA, kW įp. 1/100 mm Pagalbinis 1.0 82 Pusiau spartusis 2.0 111 Triguba karūnėlė 4.0 174

10. APLINKOSAUGA

ĮPRASTA GALIA

įp.

1/100 mm

LIETUVIŲ 27

g/h

Atiduokite perdirbti medžiagas, pažymėtas šiuo ženklu

atliekų surinkimo konteinerį, kad ji būtų perdirbta. Padėkite saugoti aplinką bei žmonių sveikatą ir surinkti bei perdirbti elektros ir elektronikos

. Išmeskite pakuotę į atitinkamą

prietaisų atliekas. Neišmeskite šiuo ženklu pažymėtų prietaisų kartu su kitomis buitinėmis

atliekomis. Atiduokite šį gaminį į vietos atliekų surinkimo punktą arba susisiekite su vietnos savivaldybe dėl papildomos informacijos.

Page 28

www.electrolux.com

СОДЕРЖАНИЕ

1. СВЕДЕНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

2. УКАЗАНИЯ ПО БЕЗОПАСНОСТИ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

3. ОПИСАНИЕ ИЗДЕЛИЯ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

4. ЕЖЕДНЕВНОЕ ИСПОЛЬЗОВАНИЕ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

5. ПОЛЕЗНЫЕ СОВЕТЫ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

6. УХОД И ОЧИСТКА . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

7. ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

8. УСТАНОВКА . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

9. ТЕХНИЧЕСКИЕ ДАННЫЕ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

МЫ ДУМАЕМ О ВАС

Благодарим Вас за приобретение прибора Electrolux. Вы выбрали изделие, за которым стоят десятилетия профессионального опыта и инноваций. Уникальное и стильное, оно создавалось с заботой о Вас. Поэтому когда бы Вы ни воспользовались им, Вы можете быть уверены: результаты всегда будут превосходными.

Добро пожаловать в Electrolux! На нашем веб-сайте Вы сможете:

Найти рекомендации по использованию изделий, руководства по эксплуатации, мастер устранения неисправностей, информацию о техническом обслуживании: www.electrolux.com

Зарегистрировать свое изделия для улучшения обслуживания: www.electrolux.com/productregistration

Приобрести дополнительные принадлежности, расходные материалы и фирменные запасные части для своего прибора: www.electrolux.com/shop

ПОДДЕРЖКА ПОТРЕБИТЕЛЕЙ И СЕРВИСНОЕ ОБСЛУЖИВАНИЕ

Мы рекомендуем использовать оригинальные запчасти. При обращении в сервис-центр следует иметь под рукой следующую информацию. Данная информация находится на табличке с техническими данными. Модель, код изделия (PNC), серийный номер.

Внимание / Важные сведения по технике безопасности. Общая информация и рекомендации Информация по защите окружающей среды

Право на изменения сохраняется.

Page 29

1. СВЕДЕНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

Перед установкой и эксплуатацией прибора внимательно озна‐ комьтесь с приложенным руководством. Производитель не не‐ сет ответственность за травмы и повреждения, полученные/ вызванные неправильной установкой и эксплуатацией. Поза‐ ботьтесь о том, чтобы данное руководство было у Вас под ру‐ кой на протяжении всего срока службы прибора.

1.1 Безопасность детей и лиц с ограниченными возможностями

ВНИМАНИЕ! Существует риск удушья, получения травм или стойких нарушений нетрудоспособности.

• Данный прибор может эксплуатироваться детьми старше 8 лет и лицами с ограниченными физическими, сенсорными или умственными способностями или с недостаточным опы‐ том или знаниями только при условии нахождения под прис‐ мотром лица, отвечающего за их безопасность.

• Не позволяйте детям играть с прибором.

• Храните все упаковочные материалы вне досягаемости де‐ тей.

• Не подпускайте детей и домашних животных к прибору, ко‐ гда он работает или остывает. Доступные для контакта ча‐ сти прибора сохраняют высокую температуру.

• Если прибор оснащен функцией «Защита от детей», реко‐ мендуется включить эту функцию.

• Очистка и доступное пользователю техническое обслужива‐ ние не должно производиться детьми без присмотра.

РУССКИЙ 29

1.2 Общие правила техники безопасности

• Прибор и его доступные для контакта части сильно нагре‐ ваются во время эксплуатации. Не прикасайтесь к нагрева‐ тельным элементам.

Page 30

www.electrolux.com

• Не эксплуатируйте данный прибор с помощью внешнего

• Оставление на варочной панели продуктов, готовящихся на

• Ни в коем случае не пытайтесь залить пламя водой; вместо

• Не используйте варочные панели для хранения каких-либо

• Не используйте пароочистители для очистки прибора.

• Не следует класть на варочную поверхность металлические

таймера или отдельной системы дистанционного управле‐ ния.

жире или масле, может представлять опасность и привести к пожару.

этого выключите прибор и накройте пламя, например, кры‐ шкой или противопожарным одеялом.

предметов.

предметы, такие, как ножи, вилки, ложки и крышки, так как они могут нагреваться.

УКАЗАНИЯ ПО БЕЗОПАСНОСТИ

Данный прибор подходит для следующих рынков: LV

LT RU UA

2.1 Установка

ВНИМАНИЕ! Установка прибора должна осуще‐ ствляться только квалифицирован‐ ным персоналом!

• Удалите всю упаковку.

• Не устанавливайте и не подключайте при‐

бор, если он имеет повреждения.

• Следуйте приложенным к прибору инструк‐

циям по его установке.

• Выдерживайте минимально допустимые за‐

зоры между соседними приборами и пред‐ метами мебели.

• Прибор имеет большой вес: не забывайте

о мерах предосторожности при его переме‐ щении. Обязательно используйте защит‐ ные перчатки.

• Поверхности срезов столешницы необхо‐

димо покрыть герметиком во избежание их разбухания под воздействием влаги.

• Защитите днище прибора от пара и влаги.

• Не устанавливайте прибор возле дверей или под окнами. Это позволит избежать па‐ дения с прибора кухонной посуды при от‐ крывании двери или окна.

• В случае установки прибора над выдвиж‐ ными ящиками убедитесь, что между дни‐ щем прибора и верхним ящиком имеется достаточное для вентиляции пространство.

• Дно прибора сильно нагревается. Рекомен‐ дуется разместить под прибором пожаро‐ безопасную разделительную прокладку для предотвращения доступа прибору снизу.

Подключение к электросети

ВНИМАНИЕ! Существует риск пожара и пораже‐ ния электрическим током.

• Все электрические подключения должны производиться квалифицированным элек‐ триком.

• Прибор должен быть заземлен.

• Перед выполнением каких-либо операций по чистке прибора или по уходу за ним его следует отключить от сети электропитания.

Page 31

• Используйте соответствующий электросе‐ тевой кабель.

• Не допускайте спутывания электропрово‐ дов.

• При подключении прибора к розеткам, рас‐ положенным на близком от него расстоя‐ нии, убедитесь, что сетевой шнур или вил‐ ка (если это применимо к данному прибору) не касается горячего прибора или горячей посуды.

• Убедитесь в правильности установки при‐ бора. Неплотно зафиксированный сетевой шнур или вилка (если это применимо к дан‐ ному прибору), которая неплотно держится в розетке, может привести к перегреву кон‐ тактов.

• Позаботьтесь об установке защиты от по‐ ражения электрическим током.

• Сетевой шнур не должен быть туго натя‐ нут.

• Следите за тем, чтобы не повредить вилку (если это применимо к данному прибору) и сетевой кабель. Для замены сетевого кабе‐ ля обратитесь в сервисный центр или к электрику.

• Прибор должен быть подключен к электро‐ сети через устройство, позволяющее от‐ соединять от сети все контакты. Устрой‐ ство для изоляции должно обеспечивать расстояние между разомкнутыми контакта‐ ми не менее 3 мм.

• Следует использовать подходящие размы‐ кающие устройства: предохранительные автоматические выключатели, плавкие предохранители (резьбовые плавкие пред‐ охранители следует выкручивать из гнез‐ да), автоматы защиты от тока утечки и пу‐ скатели.

Подключение к газовой магистрали

• Все газовые подключения должны произво‐ диться квалифицированным специалистом.

• Убедитесь, что вокруг прибора имеется до‐ статочная вентиляция.

• Данные о подводе газа приведены на та‐ бличке с техническими данными.

• Данный прибор не соединяется с вытяж‐ ным устройством, удаляющим продукты го‐ рения. Удостоверьтесь, что подключение прибора производится в соответствии с действующими правилами. Уделите особое внимание обеспечению надлежащей венти‐ ляции.

РУССКИЙ 31

2.2 Эксплуатация

ВНИМАНИЕ! Существует риск травмы, ожога или поражения электрическим током.

• Используйте прибор в жилых помещениях.

• Не изменяйте параметры данного прибора.

• Не оставляйте прибор без присмотра во время его работы.

• При использовании прибора не касайтесь его мокрыми руками. Не касайтесь прибо‐ ра, если на него попала вода.

• Не кладите на конфорки столовые приборы или крышки кастрюль. Они могут сильно нагреться.

• После каждого использования выключайте конфорки.

ВНИМАНИЕ! Существует опасность возгорания или взрыва.

• При нагреве жиры и масла могут выделять легковоспламеняющиеся пары. Не допу‐ скайте присутствия открытого пламени и нагретых предметов при использовании для приготовления жиров и масел.

• Пары, образуемые сильно нагретым ма‐ слом, могут привести самопроизвольному возгоранию.

• Использованное масло может содержать остатки продуктов, что может привести к его возгоранию при более низких темпера‐ турах по сравнению с маслом, которое ис‐ пользуется в первый раз.

• Не кладите на прибор, рядом с ним или внутрь него легковоспламеняющиеся мате‐ риалы или изделия, пропитанные легково‐ спламеняющимися веществами.

ВНИМАНИЕ! Существует риск повреждения при‐ бора.

• Не ставьте на панель управления горячую кухонную посуду.

• Не позволяйте жидкости полностью выки‐ пать из посуды.

• Не включайте конфорки без кухонной посу‐ ды или с пустой кухонной посудой.

• Не допускайте падения на поверхность прибора каких-либо предметов или кухон‐ ной посуды. Это может привести к ее по‐ вреждению.

Page 32

www.electrolux.com

• Не кладите на прибор алюминиевую фоль‐

• Не допускайте попадания на варочную па‐

• Обеспечьте достаточную вентиляцию по‐

• Удостоверьтесь, что вентиляционные от‐

• Пользуйтесь только устойчивой посудой

• Убедитесь, что пламя не гаснет при бы‐

• Удостоверьтесь, что посуда размещена по

• Используйте только принадлежности, по‐

• Не устанавливайте на горелку рассекатели

гу.

нель едких жидкостей, например, уксуса, лимонного сока или средств для удаления накипи. Это может привести к появлению матовых пятен.

мещения, в котором установлен прибор.

верстия не закрыты.

подходящей формы. Диаметр дна посуды должен превышать размеры горелок. Су‐ ществует опасность перегрева и поврежде‐ ния стеклянной панели (если таковая имеется).

стром повороте ручки из максимального в минимальное положение.

центру зон нагрева и не выдается за края варочной панели.

ставляемые вместе с прибором.

пламени.

• Во избежание повреждения покрытия ва‐ рочной панели производите его регуляр‐ ную очичтку.

• Не используйте для очистки прибора пода‐ ваемую под давлением воду или пар.

• Не мойте горелки в посудомоечной маши‐ не.

• Протирайте прибор мягкой влажной тряп‐ кой. Используйте только нейтральные мою‐ щие средства. Не используйте абразивные средства, царапающие губки, растворители или металлические предметы.

2.4 Утилизация

ВНИМАНИЕ! Существует опасность травмы или удушья.

• Для получения информации о том, как на‐ длежит утилизировать данный прибор, об‐ ратитесь в местные муниципальные органы власти.

• Отключите прибор от электросети.

• Отрежьте и утилизируйте кабель электро‐ питания.

• Расплющите наружные газовые трубы.

2.3 Уход и очистка

ВНИМАНИЕ! Существует риск повреждения при‐ бора.

3. ОПИСАНИЕ ИЗДЕЛИЯ

3.1 Функциональные элементы варочной панели

Горелка для ускоренного приготовления

Горелка с тройным рассекателем

Вспомогательная горелка

Ручки управления

Page 33

РУССКИЙ 33

3.2 Ручки управления

Символ Описание

отсутствует подача газа / положение ВЫКЛ

положение розжи‐ га / максимальной подачи газа

4. ЕЖЕДНЕВНОЕ ИСПОЛЬЗОВАНИЕ

ВНИМАНИЕ! См. Главу «Сведения по технике безопасности».

4.1 Розжиг горелки

ВНИМАНИЕ! Будьте внимательны при использова‐ нии открытого огня на кухне. Изгото‐ витель не несет ответственность в случае неправильного обращения с огнем.

Всегда зажигайте горелку прежде чем поставить на нее посуду.

Включение горелки

Нажмите на соответствующую кнопку управления и поверните ее против часо‐

вой стрелки в позицию максимума (

Удерживайте ручку управления нажатой приблизительно 5 секунд; это необходи‐ мо, чтобы термопара нагрелась. В про‐ тивном случае подача газа будет прекра‐ щена.

Отрегулируйте пламя после того, как оно станет равномерным.

Если после нескольких попыток не удалось разжечь горелку, проверьте правильность положения рассекате‐ ля и крышки горелки.

Символ Описание

минимальная пода‐ ча газа

Крышка горелки

Рассекатель горелки

Свеча зажигания

Термопара

ВНИМАНИЕ! Не удерживайте ручку управления нажатой более 15 секунд. Если горелка не загорится через 15 секунд, отпустите ручку управления, установите ее в положение "Выкл" и попробуйте выполнить розжиг горел‐ ки снова как минимум через 1 минуту.

Page 34

www.electrolux.com

При отсутствии электропитания мож‐ но зажигать горелку без помощи электроподжига; для этого поднесите к горелке источник огня, нажмите со‐ ответствующую ручку и поверните ее против часовой стрелки в положение максимальной подачи газа.

Если горелка случайно погаснет, ус‐ тановите соответствующую ручку управления в положение "Выкл" и по‐ пробуйте выполнить розжиг горелки снова как минимум через 1 минуту.

Электророзжиг может срабатывать автоматически при подаче электро‐ питания на прибор после установки или восстановления электроснабже‐ ния. Это - нормальное явление.

5. ПОЛЕЗНЫЕ СОВЕТЫ

4.2 Выключение горелки

Чтобы потушить пламя, поверните ручку на символ

ВНИМАНИЕ! Всегда уменьшайте или гасите пламя перед тем, как снимать посуду с кон‐ форки.

ВНИМАНИЕ! См. Главу «Сведения по технике безопасности».

5.1 Экономия энергии

• По возможности всегда накрывайте посуду крышками.

• Как только жидкость начинает закипать, уменьшайте пламя горелки до самого низ‐ кого уровня, достаточного для кипения жидкости.

Используйте только ту посуду, диаметр кото‐ рой соответствует размерам конфорок.

Горелка Диаметры посуды

С тройным рассекате‐

лем

Передняя го‐

релка для

ускоренного

приготов‐

ления

Задняя го‐

релка для

ускоренного

приготов‐

ления

180 - 260 мм

120 - 180 мм

120 - 220 мм

Горелка Диаметры посуды

Вспомога‐

80 - 180 мм

тельная

ВНИМАНИЕ! Позаботьтесь о том, чтобы днище сковородок и кастрюль не касалось бы ручек управления. При касании днищем посуды ручек управления пламя их нагревает. Не ставьте одну кастрюлю или сково‐ роду на две конфорки.

ВНИМАНИЕ! Убедитесь, что ручки кастрюли не выдаются за пределы передней кромки варочной панели. Следите, чтобы кастрюли были размещены по центру: таким образом достигается максимальная устойчивость и сни‐ жается расход газа.

Не ставьте на конфорки неустойчивую или деформированную посуду. Это может приве‐

Page 35

сти к разбрызгиванию ее содержимого и воз‐ никновению несчастного случая.

6. УХОД И ОЧИСТКА

ВНИМАНИЕ! См. Главу «Сведения по технике безопасности».

ВНИМАНИЕ! Перед каждой очисткой выключайте прибор и давайте ему остыть. Перед проведением технического обслужи‐ вания или чисткой прибора отсоеди‐ ните его от сети электропитания.

Царапины или темные пятна на по‐ верхности не влияют на работу при‐ бора.

• Подставки для посуды снимаются, что по‐ зволяет легко проводить чистку варочной панели.

• Для очистки эмалированных элементов, крышки и рассекателя вымойте их водой с мылом и тщательно просушите перед уста‐ новкой на место.

• Промойте элементы из нержавеющей ста‐ ли водой, а затем вытрите их насухо мяг‐ кой тряпкой.

• Подставки для посуды нельзя мыть в посу‐ домоечной машине. Необходимо мыть их вручную.

• При мойке подставок вручную будьте вни‐ мательны, когда их протираете, так как у них могут быть острые края. При необходи‐ мости удаляйте стойкие загрязнения с по‐ мощью чистящей пасты.

• Убедитесь в правильности установки под‐ ставок для посуды после очистки.

• Для того, чтобы горелки работали надле‐ жащим образом, стержни подставок для по‐ суды должны располагаться в центре го‐ релки.

РУССКИЙ 35

ВНИМАНИЕ! Не используйте рассекатель пламе‐ ни.

• Чтобы не повредить варочную панель, будьте внимательны при установке подста‐ вок для посуды.

После чистки вытрите прибор насухо мягкой тканью.

Удаление загрязнений:

– Удаляйте немедленно: расплавленную

пластмассу, полиэтиленовую пленку и пищевые продукты, содержащие са‐ хар.

– Выключайте прибор и дайте ему ос‐

тыть перед каждой чисткой от: извест‐ ковых пятнен, водных разводов, ка‐ пель жира, блестящих белесых пятен с металлическим отливом. Используйте для очистки специальное средство, предназначенное для данной поверх‐ ности.

Чистить прибор следует влажной тряпкой с небольшим количеством моющего средства.

По завершении насухо вытрите прибор

чистой тряпкой. Под воздействием высокой температуры не‐ ржавеющая сталь может потускнеть. Поэтому запрещается использовать для приготов‐ ления пищи глиняную или керамическую посу‐ ду, а также чугунные подставки.

6.1 Очистка свечи зажигания

Электрический розжиг выполняется с по‐ мощью керамической свечи зажигания и ме‐ таллического электрода. Содержите эти дета‐ ли в чистоте для предотвращения трудностей

Page 36

www.electrolux.com

с розжигом, а также проверяйте, чтобы отвер‐ стия в рассекателе пламени горелки не были засорены.

подачи газа и редуктора, если им оборудова‐ на Ваша варочная панель.

6.2 Периодический уход

Периодически обращайтесь в местный сер‐ висный центр для проверки состояния трубы

7. ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Неисправность Возможная причина Способ устранения

При розжиге газа отсут‐ ствует искра

• Крышка и рассекатель го‐

Пламя гаснет сразу после розжига

Газ неравномерно горит по окружности горелки

В случае неисправности сначала попытайтесь самостоятельно найти решение проблемы. Если вам не удалось самостоятельно устра‐ нить неисправность, обращайтесь к продавцу или в местный авторизованный сервисный центр.

Если прибор эксплуатировался не‐ правильно или установка была вы‐ полнена не сертифицированным спе‐ циалистом, посещение техника сер‐ висного центра или поставщика мо‐ жет оказаться платным даже во вре‐ мя гарантийного срока.

Чтобы быстро получить надлежащую помощь, необходимо предоставить следующие дан‐

• Отсутствует электропита‐ ние

релки установлены не‐ ровно

• Термопара недостаточно нагрелась

• Рассекатель горелки за‐ сорен остатками пищи

ные. Они приведены на табличке с техниче‐ скими данными.

• Название модели .................

• Номер изделия (PNC) .................

• Серийный номер (S.N.) .................

Следует использовать только оригинальные запасные части. Их можно приобрести в сер‐ висном центре и авторизованных магазинах запчастей.

7.1 Наклейки, вложенные в пакет с принадлежностями

Приклейте самоклеющиеся наклейки, как ука‐ зано ниже:

• Убедитесь в том, что при‐

• Проверьте предохрани‐

• Убедитесь, что крышка и

• После появления пламе‐

• Убедитесь, что инжектор

бор подключен к электро‐ сети и электроэнергия по‐ дается.

тель. Если предохрани‐ тель сработает повторно, обратитесь к квалифици‐ рованному электрику.

рассекатель горелки ус‐ тановлены правильно.

ни удерживайте ручку на‐ жатой около 5 секунд.

не засорен, а в рассека‐ теле горелки нет остатков пищи.

Page 37

1 2 3

РУССКИЙ 37

MOD.

PROD.NO.

SER.NO

DATA

Приклеить на гарантийный талон и от‐

править Приклеить на гарантийный талон и со‐

хранить

8. УСТАНОВКА

ВНИМАНИЕ! См. Главу «Сведения по технике безопасности».

ВНИМАНИЕ! Следующие указания по установке, подключению и техобслуживанию от‐ носятся к операциям, которые дол‐ жны выполняться только квалифици‐ рованными специалистами в соответ‐ ствии с действующими стандартами и местными нормами.

MOD.

PROD.NO.

SER.NO

DATA

MODELMODEL

0049

03 IT

MADE IN ITALY

MOD. PROD.NO. SER.NO.

Приклеить на инструкцию по

эксплуатации

TYPE 230V-50Hz IP20

Убедитесь, что давление подвода га‐ за соответствует рекомендуемым ве‐ личинам. Регулируемое колено кре‐ пится к трубе газовой магистрали с помощью гайки G 1/2 дюйма. Закру‐ тите все детали, не затягивая их, по‐ верните колено в нужном направле‐ нии и затяните все резьбовые соеди‐ нения.

8.1 Подключение к газовой магистрали

Используйте жесткие трубы или гибкий шланг из нержавеющей стали, соответствующий действующим нормам. При использовании гибких металлических шлангов следите за тем, чтобы они не касались подвижных час‐ тей и не передавливались. Принимайте такие же меры предосторожности при сборке вароч‐ ной панели в одно целое с духовым шкафом.

ABC

Вывод трубы с гайкой

Прокладка

Коленчатая труба

Сжиженный газ

Используйте держатель для резиновых шлан‐ гов для сжиженного газа. Всегда устанавли‐

Page 38

www.electrolux.com

вайте прокладку. Затем приступите к подклю‐ чению к линии подачи газа. Гибкая подводка может использоваться, толь‐ ко если:

– ее температура не будет превышать ком‐

– ее длина не превышает 1500 мм; – она не имеет сужений; – она не натянута и не перекручена; – она не касается острых кромок или углов; – ее можно легко осмотреть, чтобы прове‐

Контроль сохранности гибкого шланга вклю‐ чает в себя следующую проверку:

– отсутствие трещин, порезов, следов горе‐

– материал шланга не стал жестким, а сохра‐

– на хомутах крепления отсутствует ржавчи‐

– срок годности шланга не истек. В случае обнаружения одного или нескольких дефектов не ремонтируйте шланг, а замените его.

8.2 Замена инжекторов

Если давление подачи газа нестабильно или отличается от необходимого давления, на

натную более, чем на 30°C;

рить ее состояние.

ния, как на концах, так и по всей его длине;

нил свою нормальную эластичность;

на;

После завершения установки убеди‐ тесь, что трубные соединения абсо‐ лютно герметичны. Используйте для проверки мыльный раствор. Запре‐ щается использовать пламя!

Снимите подставки для посуды. Снимите крышки и рассекатели пламени

горелок. С помощью торцевого ключа на 7 мм от‐

винтите инжекторы и замените их соот‐ ветствующими типу используемого газа (см. таблицу в разделе «Технические данные»).

Установите все детали на место, выпол‐ нив вышеописанную процедуру в обрат‐ ном порядке.

Замените табличку с техническими дан‐ ными (размещенную вблизи трубы подво‐ да газа) табличкой, соответствующей но‐ вому типу используемого газа. Эта та‐ бличка находится в пакете с принадлеж‐ ностями, поставляемыми вместе с прибо‐ ром.

только для России

трубу подачи газа следует установить соот‐ ветствующий редуктор.

8.3 Регулировка минимального уровня пламени

Для установки минимального уровня пламени выполните следующие действия:

Зажгите горелку.

Поверните ручку в положение, соответ‐ ствующее минимальному пламени.

Снимите ручку.

Тонкой отверткой отрегулируйте положе‐ ние винта обводного клапана.

Винт обводного клапана

• При переходе с природного газа G20 20 мбар (или природного газа G20 13 мбар

на сжиженный газ закрутите винт обводно‐ го клапана до упора.

• При переоборудовании со сжиженного газа на природный газ G20 давлением 20 мбар выверните винт обводного клапана обрат‐ но примерно на 1/4 оборота (1/2 оборота для горелки с тройным рассекателем).

• При переоборудовании со природного газа G20 20 мбар на природный газ G20 давле‐

нием 13 мбар

выверните винт обводного клапана обратно приблизительно на 1/4 оборота (1/2 оборота для горелки с трой‐ ным рассекателем).

• При переходе с сжиженного на природный

газ G20 давлением 13 мбар

открутите винт обводного клапана примерно на 1/2 оборота (1 оборот для горелки с тройным рассекателем).

• При переоборудовании со природного газа

G20 13 мбар

на природный газ G20 да‐ влением 20 мбар заверните винт обводного клапана обратно приблизительно на 1/4 оборота (1/2 оборота для горелки с трой‐ ным рассекателем).

)

Page 39

ВНИМАНИЕ! Убедитесь, что пламя не гаснет при быстром повороте ручки из макси‐ мального в минимальное положение.

РУССКИЙ 39

8.6 Встраивание

8.4 Подключение к электросети

• Проверьте, чтобы напряжение и тип элек‐ тропитания, указанные на табличке с тех‐ ническими характеристиками, соответство‐ вали напряжению и типу электропитания в местной электросети.

• В комплект поставки прибора входит сете‐ вой кабель. Его следует оборудовать вил‐ кой, соответствующей нагрузке, указанной на табличке с техническими данными. Убе‐ дитесь, что вилка вставлена в нужную ро‐ зетку.

• Включайте прибор только в установленную надлежащим образом электророзетку с за‐ щитным контактом.

• Убедитесь, что после установки имеется доступ к вилке.

• Для отключения прибора от электросети не тяните за кабель электропитания. Всегда беритесь за саму вилку.

• В случае подключения прибора через удли‐ нитель, переходник или тройник - суще‐ ствует опасность возгорания. Позаботьтесь о том, чтобы подключение заземления со‐ ответствовало действующим нормам и пра‐ вилам.

• На всем протяжении сетевого кабеля ни один из его участков не должен подвер‐ гаться нагреву более 90°C.

Убедитесь, что синий нейтральный провод подключен к клеммной колодке с буквой «N». Подключите коричневый (или черный) фазо‐ вый провод к контакту клеммной колодки с буквой «L». Фазовый провод всегда должен быть подключен.

8.5 Замена сетевого шнура

При замене сетевого шнура используйте только специальный кабель типа H05V2V2-F T90 или эквивалентный. Удостоверьтесь, что провод имеет сечение, допускающее его ис‐ пользование при данном напряжении и рабо‐ чей температуре. Желто-зеленый провод за‐ земления должен быть примерно на 2 см длиннее коричневого (или черного) провода, идущего на фазу.

min. 650 mm

560 mm

min. 55 mm

480 mm

min. 100 mm

30 mm

10 mm

3 mm

11 mm

идущая в комплекте герметизирующая прокладка

идущие в комплекте крепежные скобы

ПРЕДУПРЕЖДЕНИЕ! Варочную панель следует встраивать только в столешницу с ровной по‐ верхностью.

8.7 Возможности встраивания

Кухонный шкаф с дверцей

Панель, установленная под варочной пане‐ лью, должна легко сниматься для обеспече‐ ния доступа к узлам, нуждающимся в техниче‐ ском обслуживании.

Page 40

www.electrolux.com

30 mm

60 mm

min 20 mm (max 150 mm)

Съемная панель

Пространство для подключения проводов

Кухонный шкаф с духовым шкафом

Размеры ниши под варочную панель должны соответствовать указанным, в кухонном шка‐

9. ТЕХНИЧЕСКИЕ ДАННЫЕ

фу должны быть предусмотрены вентиля‐ ционные отверстия для постоянного притока воздуха. Из соображений безопасности, а так‐ же для упрощения процедуры извлечения ду‐ хового шкафа из шкафа, электрические сое‐ динения для варочной панели и духового шкафа должны быть выполнены раздельно.

50 cm

360 cm

120 cm

180 cm

Размеры варочной панели

Ширина: 594 мм Длина: 510 мм

Размеры выреза для варочной поверхности

Ширина: 560 мм Длина: 480 мм

Тепловая мощность

Горелка с тройным рассека‐

4.0 кВт

телем Горелка для ускоренного

2.0 кВт

приготовления: Вспомогательная горелка: 1.0 кВт ОБЩАЯ МОЩНОСТЬ: G20 (2H) 20 мбар = 9.0 кВт

G30/G31 (3B/P) 30/30 мбар = 654 г/час

G20 (2H) 13 мбар = 9 кВт только для России Электропитание: 230 В ~ 50 Гц Категория: II2H3B/P Подключение к газовой ма‐

G 1/2" гистрали:

Подвод газа: G20 (2H) 20 мбар Класс прибора: 3

Page 41

РУССКИЙ 41

Диаметры обводных клапанов

Горелка Ø обводного клапа‐

на в 1/100 мм

Вспомогательная 28 С тройным рассека‐

Горелка Ø обводного клапа‐

на в 1/100 мм

телем

Ускоренного

приготовления

Газовые горелки для ПРИРОДНОГО ГАЗА G20 20 мбар

ГОРЕЛКА ОБЫЧНАЯ МОЩНОСТЬ, кВт инжектор 1/100 мм Вспомогательная 1.0 70 Ускоренного приготов‐

ления

2.0 96

С тройным рассекателем 4.0 146

Газовые горелки для сжиженного газа G30/G31 30/30 мбар

ГОРЕЛКА

ОБЫЧНАЯ МОЩ‐

НОСТЬ

кВт

инжектор

1/100 мм

г/час

Вспомогательная 1.0 50 73 Ускоренного приготов‐

ления С тройным рассекате‐

лем

2.0 71 145

4.0 98 291

Газовые горелки для ПРИРОДНОГО ГАЗА G20 13 мбар

ГОРЕЛКА

ОБЫЧНАЯ МОЩНОСТЬ,

кВт Вспомогательная 1.0 82 Ускоренного приготовления 2.0 111 С тройным рассекателем 4.0 174

10. ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ

Материалы с символом на переработку. Положите упаковку в

соответствующие контейнеры для сбора вторичного сырья. Принимая участие в переработке старого электробытового оборудования, Вы помогаете защитить окружающую среду и

следует сдавать

инжектор 1/100 мм

здоровье человека. Не выбрасывайте вместе с бытовыми отходами бытовую технику,

помеченную символом изделие на местное предприятие по

переработке вторичного сырья или обратитесь в свое муниципальное управление.

. Доставьте

Page 42

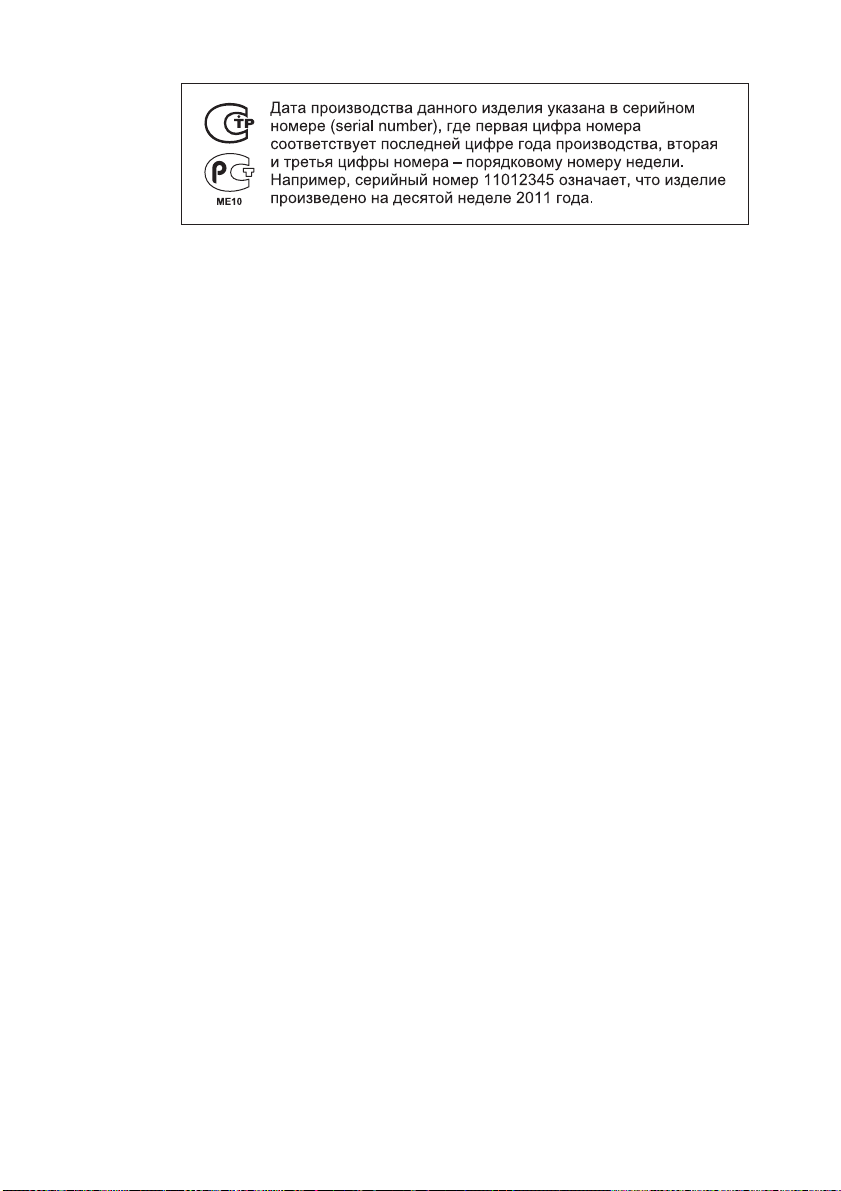

www.electrolux.com

Page 43

Українська 43

ЗМІСТ

1. ІНФОРМАЦІЯ З ТЕХНІКИ БЕЗПЕКИ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

2. ІНСТРУКЦІЇ З ТЕХНІКИ БЕЗПЕКИ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

3. ОПИС ВИРОБУ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

4. ЩОДЕННЕ КОРИСТУВАННЯ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

5. КОРИСНІ ПОРАДИ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

6. ДОГЛЯД ТА ЧИСТКА . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

7. УСУНЕННЯ ПРОБЛЕМ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

8. УСТАНОВКА . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

9. ТЕХНІЧНА ІНФОРМАЦІЯ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

МИ ПРО ВАС ДУМАЄМО

Дякуємо за покупку приладу Electrolux. Ви обрали продукт, який втілює в собі десятки років професійного досвіду та інновацій. Оригінальний та стильний, він був розроблений з думкою про вас. Тому щоразу, коли ви ним користуєтесь, ви можете бути впевнені в отриманні гарних результатів.

Ласкаво просимо в світ Electrolux. Звертайтеся на наш веб-сайт:

Поради з використання, брошури, інструкції з усунення несправностей, сервісна інформація: www.electrolux.com

Зареєструйте виріб, щоб отримати покращене обслуговування: www.electrolux.com/productregistration

Придбання приладдя, витратних матеріалів та оригінальних запчастин для вашого приладу: www.electrolux.com/shop

РОБОТА З КЛІЄНТАМИ ТА СЕРВІСНЕ ОБСЛУГОВУВАННЯ

Рекомендується використовувати оригінальні запчастини. При звертанні до сервісного центру необхідно мати наступну інформацію. Її можна знайти на табличці з технічними даними. Модель, номер виробу, серійний номер.

Увага! Важлива інформація з техніки безпеки. Загальна інформація та рекомендації Екологічна інформація

Може змінитися без оповіщення.

Page 44

www.electrolux.com

1. ІНФОРМАЦІЯ З ТЕХНІКИ БЕЗПЕКИ

Перед установкою та експлуатацією приладу слід уважно про‐ читати інструкцію користувача. Виробник не несе відповідаль‐ ності за пошкодження, що виникли через неправильне встано‐ влення або експлуатацію. Інструкції з користування приладом слід зберігати з метою користування в майбутньому.

1.1 Безпека дітей і вразливих осіб

Попередження! Існує ризик задушення, ушкоджень чи втрати працездат‐ ності.

• Цей прилад можуть використовувати діти віком від 8 років та особи з обмеженими фізичними, сенсорними чи розумовими здібностями або недостатнім досвідом і знаннями, якщо такі особи перебувають під наглядом відповідальної за їх безпе‐ ку людини.

• Не дозволяйте дітям гратися з приладом.

• Пакувальні матеріали слід тримати в недоступному для ді‐ тей місці.

• Не допускайте дітей та домашніх тварин до приладу під час його роботи чи охолодження. Доступні частини гарячі.

• Якщо прилад оснащено захистом від доступу дітей, реко‐ мендується його увімкнути.

• Не можна доручати чищення або технічне обслуговування дітям без відповідного нагляду.

1.2 Загальні правила безпеки

• Прилад і його доступні поверхні нагріваються під час викори‐ стання. Не торкайтеся до нагрівальних елементів.

• Не використовуйте для керуванням приладом зовнішній тай‐ мер або окрему систему дистанційного керування.

• Залишений без нагляду процес готування на варильній по‐ верхні з використанням жиру чи олії може спричинити поже‐ жу.

Page 45

Українська 45

• Не намагайтеся загасити вогонь водою. Натомість вимкніть прилад і накрийте чимось вогонь, наприклад кришкою або протипожежним покривалом.

• Не зберігайте речі на варильних поверхнях.

• Не використовуйте пароочищувач для чищення приладу.

• Металеві предмети (наприклад, ножі, виделки, ложки та кришки) не можна класти на варильну поверхню, оскільки во‐ ни можуть нагрітися.

ІНСТРУКЦІЇ З ТЕХНІКИ БЕЗПЕКИ

Цей прилад придатний для використання на наступних ринках: LV

LT RU UA

Підключення до електромережі

2.1 Установка

Попередження! Цей пристрій повинен встановлювати лише кваліфікований фахівець.

• Повністю зніміть упаковку.

• Не встановлюйте й не використовуйте пош‐

коджений прилад.

• Дотримуйтесь інструкцій зі встановлення,

що постачаються із приладом.

• Дотримуйтеся вимог щодо мінімальної від‐

стані до інших приладів чи предметів.

• Прилад важкий, тому будьте обережні, пе‐

ресуваючи його. Обов’язково одягайте за‐ хисні рукавички.

• Захистіть зрізи за допомогою ущільнюваль‐

ного матеріалу, щоб запобігти проникненню вологи, яка викликає набухання.

• Захистіть дно приладу від пари та вологи.

• Не встановлюйте прилад біля дверей або

під вікном. Це допоможе запобігти падінню гарячого посуду з приладу під час відчинен‐ ня дверей чи вікна.

• У разі встановлення приладу над шухляда‐

ми переконайтесь у наявності достатнього простору для циркуляції повітря між дном приладу та верхньою шухлядою.

• Дно приладу може нагріватися. Рекомен‐

дується встановити розділювальну вогнет‐ ривку панель під приладом, щоб захистити доступ до дна.

• Всі роботи з підключення до електричної мережі мають виконуватися кваліфікованим електриком.

• Прилад повинен бути заземленим.

• Перш ніж виконувати будь-які операції, пе‐ реконайтеся, що прилад від’єднаний від електромережі.

• Користуйтеся належним мережевим елек‐ трокабелем.

• Стежте за тим, щоб проводи живлення не заплутувалися.

• Переконайтеся, що кабель живлення або штепсель (якщо є) не торкаються гарячого приладу або посуду під час підключення приладу до розташованої поруч розетки.

• Переконайтесь у правильному встановлен‐ ні приладу. Незакріплений або неправиль‐ но розташований кабель живлення або штепсель (якщо є) можуть призвести до значного нагрівання роз’ємів.

• Переконайтесь, що встановлено захист від ураження електричним струмом.

• Зменште розтягування кабелю.

• Під час встановлення приладу пильнуйте, щоб не пошкодити кабель живлення і штеп‐ сель (якщо є). Для заміни пошкодженого ка‐ белю слід звернутися у сервісний центр або до електрика.

• Електричне підключення повинно передба‐ чати наявність ізолюючого пристрою для

Попередження! Існує ризик займання чи ураження електричним струмом.

Page 46

www.electrolux.com

• Використовуйте лише належні ізолюючі

Газове підключення

• Усі роботи з підключення до газової мережі

• Подбайте про те, щоб повітря могло вільно

• Інформацію стосовно подачі газу див. на

• Цей прилад не підключений до пристрою

2.2 Експлуатація

• Цей прилад призначено для побутового за‐

• Не змінюйте технічні характеристики прила‐

• Не залишайте прилад без нагляду під час

• Під час роботи з приладом руки не повинні

• Не кладіть столові прибори або кришки ка‐

• Після кожного використання вимикайте зо‐

• При нагріванні жирів та олії можуть вивіль‐

• Пари, які виділяє дуже гаряча олія, можуть

повного відключення від електромережі. Зазор між контактами ізолюючого пристрою має становити не менше 3 мм.

пристрої, а саме: лінійні роз’єднувачі, запо‐ біжники (гвинтові запобіжники слід викрути‐ ти з патрона), реле захисту від замикання на землю і контактори.

мають виконуватися кваліфікованим спеціа‐ лістом.

циркулювати навколо приладу.

табличці з технічними даними.

для виведення продуктів згорання. Підклю‐ чіть прилад, керуючись діючими правилами встановлення. Дотримуйтеся вимог щодо належної вентиляції.

Попередження! Існує небезпека травмування, опіків та ураження електричним струмом.

стосування.

ду.

користування ним.

бути мокрими або вологими. Не користуй‐ теся приладом, якщо він контактує з водою.

струль на зони нагрівання. Вони стають га‐ рячими.

ну нагрівання.

Попередження! Існує небезпека вибуху або пожежі.

нятися займисті пари. Готуючи з викори‐ станням жирів та олії, тримайте їх осторонь від відкритого вогню або гарячих об’єктів.

спричинити спонтанне загоряння.

• Використана олія, що містить залишки їжі, може спричинити пожежу за нижчої темпе‐ ратури, ніж олія, яка використовується вперше.

• Не кладіть займисті речовини чи предмети, змочені в займистих речовинах, усередину приладу, поряд з ним або на нього.

Попередження! Існує ризик пошкодження приладу.

• Не ставте гарячий посуд на панель керу‐ вання.

• Не допускайте, щоб із посуду випаровува‐ лася вся рідина.

• Не вмикайте зони нагрівання, якщо на них немає посуду або посуд порожній.

• Будьте обережні і пильнуйте, щоб будь-які предмети чи посуд не падали на прилад. Це може призвести до пошкодження по‐ верхні.

• Не кладіть алюмінієву фольгу на прилад.

• Уникайте контакту кислих рідин, таких як оцет, лимонний сік або речовини для вида‐ лення накипу, з варильною поверхнею. Це призводить до утворення матових плям.

• Забезпечте добру вентиляцію у приміщен‐ ні, де встановлюється прилад.

• Переконайтеся, що вентиляційні отвори не заблоковані.

• Використовуйте тільки стійкий посуд пра‐ вильної форми; діаметр посуду має бути більшим, ніж діаметр конфорок. Існує ризик перегріву і розколу скляної поверхні (за на‐ явності).

• Переконайтеся, що полум’я не згасає, якщо швидко повернути ручку з максимального положення в мінімальне.

• Пильнуйте, щоб посуд розташовувався по центру кілець і не виступав за краї вариль‐ ної поверхні.

• Користуйтеся лише приладдям, що поста‐ чається із приладом.

• Не встановлюйте розсіювач полум’я на кон‐ форку.

2.3 Догляд та чистка

Попередження! Існує ризик пошкодження приладу.

• Регулярно очищуйте прилад, щоб запобігти погіршенню матеріалу поверхні.

• Не використовуйте воду з пульверизатора або пар для чищення приладу.

Page 47

• Не слід мити конфорки в посудомийній ма‐ шині.

• Протріть прилад вологою м’якою ганчіркою. Застосовуйте лише нейтральні миючі засо‐ би. Не застосовуйте абразивні засоби, абразивні серветки, розчинники або мета‐ леві предмети.

2.4 Утилізація

Попередження! Існує небезпека травмування або за‐ душення.

3. ОПИС ВИРОБУ

3.1 Оснащення варильної поверхні

Українська 47

• Щоб отримати інформацію про належну утилізацію приладу, слід звернутися до ор‐ ганів муніципальної влади.

• Відключіть прилад від електромережі.

• Відріжте кабель живлення і викиньте його.

• Сплющте зовнішні газові труби.

Цей продукт по змісту небезпечних речовин відповідає вимогам Технічного регламенту обмеження використання деяких небезпечних речовин в електричному та електронному обладнанні (постанова Кабінета Міністрів України №1057 від 3 грудня 2008р.)

3.2 Ручки керування

Символ Опис

газ не подається / вимкнено

положення розпа‐ лювання / макси‐ мальна подача газу

4. ЩОДЕННЕ КОРИСТУВАННЯ

Попередження! Див. розділи з інформацією щодо тех‐ ніки безпеки.

Конфорка середньої швидкості

Конфорка «потрійна корона»

Допоміжна конфорка

Ручки керування

Символ Опис

мінімальна подача газу

Page 48

www.electrolux.com

4.1 Запалювання конфорки

Попередження! Будьте дуже обережні, користуючись відкритим вогнем на кухні. Виробник не несе жодної відповідальності у разі неправильного поводження з во‐ гнем.

Завжди запалюйте конфорку перед тим, як ставити на неї посуд.

Щоб запалити конфорку, виконайте такі дії:

Втисніть ручку керування і поверніть її проти годинникової стрілки у максималь‐

не положення (

Тримайте ручку натиснутою приблизно 5 секунд, щоб термопара нагрілась. У іншо‐ му разі подача газу припиниться.

Коли встановиться рівномірне полум’я, ві‐ дрегулюйте його рівень.

Якщо після декількох спроб конфорка не запалюється, переконайтеся, що корона і кришка конфорки знаходять‐ ся у правильному положенні.

Кришка конфорки

Розсікач конфорки

Свічка запалювання

Термопара

Попередження! Не тримайте ручку керування натис‐ нутою протягом більше 15 секунд. Якщо конфорка не запалюється че‐ рез 15 секунд, відпустіть ручку керу‐ вання, поверніть її в положення «вим‐ кнено» та спробуйте знову запалити конфорку мінімум через 1 хвилину.

За відсутності електроживлення роз‐ палювання конфорки можна здійсни‐ ти без електричного пристрою; у цьо‐ му випадку піднесіть до пальника по‐ лум'я, натисніть на відповідну ручку і поверніть її проти годинникової стріл‐ ки у положення «максимум».

Якщо пальник випадково згасне, по‐ верніть ручку в положення "вимк." і спробуйте підпалити пальник знову через 1 хвилину.

Генератор іскри може спрацювати ав‐ томатично, коли ви увімкнете подачу електроенергії після встановлення або після того, як відновиться елек‐ тропостачання після перебоїв. Це нормально.

4.2 Вимикання пальника

Щоб загасити пальник, поверніть ручку на символ

Попередження! Перед тим як знімати посуд із кон‐ форки, зменште полум’я або вимкніть конфорку.

Page 49

5. КОРИСНІ ПОРАДИ

Попередження! Див. розділи з інформацією щодо тех‐ ніки безпеки.

5.1 Економія електроенергії

• По можливості завжди накривайте каструлі кришкою.

• Коли рідина починає кипіти, прикручуйте газ, щоб вона кипіла на повільному вогні.

Користуйтеся посудом, діаметр дна якого від‐ повідає розмірам конфорок.

Конфорка Діаметр посуду

Потрійна ко‐

рона

Передня

конфорка се‐

редньої

швидкості

Задня кон‐

форка се‐

редньої

швидкості

Допоміжна

конфорка

180 - 260 мм

120 - 180 мм

120 - 220 мм

80 - 180 мм

Українська 49

Попередження! Переконайтеся що ручки посуду не виступають над переднім краєм ва‐ рильної поверхні. Переконайтеся, що посуд для готування розміщено по центру кіл – завдяки цьому посуд бу‐ де розміщено максимально стабільно та зменшиться споживання газу.

Щоб уникнути травм чи проливання вмісту посуду, не ставте на конфорки нестійкий або деформований посуд.

Попередження! Не використовуйте розсіювач по‐ лум’я.

Попередження! Переконайтеся, що дно посуду не ви‐ ступає над ручками керування. Якщо ручки керування знаходяться під дном посуду, вони можуть нагрітися полум’ям. Не ставте одну каструлю чи сковорід‐ ку одночасно на дві конфорки.

6. ДОГЛЯД ТА ЧИСТКА

Попередження! Див. розділи з інформацією щодо тех‐ ніки безпеки.

Попередження! Перш ніж чистити прилад, вимкніть його й зачекайте, доки він охолоне. Перш ніж виконувати будь-які дії з технічного обслуговування або чи‐ щення, необхідно відключити прилад від джерела живлення.

Подряпини або темні плями на по‐ верхні не впливають на роботу при‐ ладу.

• Підставки для посуду можна знімати для зручності миття варильної поверхні.

• Щоб очистити емальовані деталі, кришку та корону, помийте їх теплою мильною водою й ретельно висушіть перед встановленням.

• Деталі з іржостійкої сталі промийте водою, а потім насухо витріть м’якою ганчіркою.

Page 50

www.electrolux.com

• Підставки для посуду не можна мити в пос‐

• Будьте обережні, витираючи підставки для

• Упевніться, що після чищення підставки

• Щоб конфорки працювали правильно, упев‐

удомийній машині. Мийте їх вручну.

посуду після миття вручну, оскільки в про‐ цесі покриття емаллю на них іноді залиша‐ ються гострі краї. Якщо потрібно, видаляй‐ те стійкі плями за допомогою пастоподібно‐ го засобу для чищення.

для посуду встановлено правильно.

ніться, що ребра підставок для посуду зна‐ ходяться в центрі конфорки.

– Вимкніть прилад і дайте йому охолону‐

ти, перш ніж видаляти такі типи за‐ бруднень: вапняні та водяні розводи, бризки жиру та плями з металевим від‐ блиском. Використовуйте спеціальний засіб для чищення, що може викори‐ стовуватись для даної варильної по‐ верхні.

Чистіть прилад вологою ганчіркою з неве‐ ликою кількістю миючого засобу.

На завершення насухо витріть прилад чи‐

стою ганчіркою. Предмети з іржостійкої сталі тьмяніють при сильному нагріванні. Не слід готувати у кам’яному, глиняному або чавунному посуді.

6.1 Чищення свічки запалювання

Чищення свічки запалювання можливе завдя‐ ки тому, що вона зроблена з керамічного ма‐ теріалу і металевого електрода. Ці елементи слід регулярно та ретельно очищувати. Крім того, потрібно перевіряти, чи не засмітилися отвори корони конфорки.

• Будьте дуже обережні, знімаючи і встано‐ влюючи підставки для посуду, щоб запобіг‐ ти пошкодженню варильної поверхні.

Після чищення насухо протріть прилад м’якою тканиною.

Видалення забруднень.

– Негайно видаляйте такі типи забруд‐

нень: розплавлену пластмасу чи полі‐ мерну плівку, залишки страв, що міст‐ ять цукор.

7. УСУНЕННЯ ПРОБЛЕМ

Проблема Можлива причина Спосіб усунення

Під час запалювання газу відсутня іскра

• Кришка та розсікач кон‐

6.2 Періодичне технічне обслуговування

Періодично звертайтеся до свого місцевого центру технічного обслуговування з прохан‐ ням перевірити подачу газу та роботу при‐ строю для регулювання тиску, якщо він вста‐ новлений.

• Не подається електрожи‐ влення

форки розміщені нерівно

• Перевірте, чи прилад під‐ ключено до електромере‐ жі та увімкнуто.

• Перевірте запобіжник. Як‐ що запобіжник спрацював декілька раз, викличте кваліфікованого електри‐ ка.

• Перевірте, щоб кришка та розсікач конфорки були встановлені правильно.

Page 51

Проблема Можлива причина Спосіб усунення

Полум’я згасає одразу після запалювання

Полум’я горить не по всьо‐ му колу конфорки

• Термопара достатньо не нагрівається

• Розсікач конфорки заби‐ тий залишками їжі

Якщо виникла несправність, спочатку спро‐ буйте вирішити проблему самостійно. Якщо ви не можете усунути проблему, зверніться до закладу, де ви придбали прилад, або до цент‐ ру технічного обслуговування.

У разі неправильного користування приладом або його встановлення не вповноваженим спеціалістом візит фахівця центру післяпродажного об‐ слуговування або продавця може бу‐ ти платним навіть у гарантійний пе‐ ріод.

Ця інформація необхідна, щоб можна було швидко і правильно вам допомогти. Вона на‐ ведена на табличці з технічними даними.

• Опис моделі ............

1 2 3

Українська 51

• Після запалювання утри‐ муйте ручку натиснутою приблизно 5 секунд.

• Перевірте, чи не заблоко‐ вана форсунка і чи не по‐ трапили залишки їжі до розсікача конфорки.

• Номер виробу (PNC) ............

• Серійний номер (S.N.) ............

Використовуйте лише оригінальні запасні ча‐ стини. Їх можна придбати у сервісному центрі та в авторизованих магазинах запчастин.

7.1 Наклейки, що постачаються разом із приладом (містяться у пакунку з приладдям)

Відповідно до нижченаведених інструкцій при‐ ліпіть клейкі наклейки.

MOD.

PROD.NO.

SER.NO

DATA

Приліпіть на гарантійний талон та віді‐

шліть цю частину Приліпіть на гарантійний талон та збере‐

жіть цю частину

MOD.

PROD.NO.

SER.NO

DATA

MODELMODEL

0049

03 IT

MADE IN ITALY

MOD. PROD.NO. SER.NO.

Приліпіть на інструкцію з експлуатації

TYPE 230V-50Hz IP20

Page 52

www.electrolux.com

8. УСТАНОВКА

Попередження! Див. розділи з інформацією щодо тех‐ ніки безпеки.

Попередження! Наведені нижче інструкції щодо вста‐ новлення, підключення й технічного обслуговування повинен виконувати кваліфікований фахівець згідно зі стандартами і місцевими вимогами.

8.1 Підключення газу

Застосовуйте нерухоме з’єднання або гнучкий шланг із іржостійкої сталі згідно з чинними нормативними вимогами. При використанні гнучкого металевого шланга стежте, щоб він не контактував з рухомими деталями і не був здавлений. Також будьте обережні, встано‐ влюючи варильну поверхню разом із духовою шафою.

Переконайтеся, що тиск газу відпові‐ дає рекомендованим показникам. Ре‐ гульоване з’єднання кріпиться до тру‐ би газової магістралі за допомогою гайки G 1/2". Прикрутіть деталі, не до‐ кладаючи надмірних зусиль, відрегу‐ люйте у потрібному напрямку і затяг‐ ніть з’єднання.

ABC

Кінець трубки з гайкою

Шайба

Кутовий штуцер

Скраплений газ

Використовуйте тримач для гумових шлангів, що використовуються для скрапленого газу. Завжди встановлюйте прокладку. Після цього підключайте газ. Гнучкий шланг придатний до використання, якщо дотримано таких умов:

– він не нагрівається вище кімнатної темпе‐

ратури, тобто вище 30°C;

– його довжина не перевищує 1500 мм; – на ньому відсутні дроселі; – він не піддається натягуванню чи скручу‐

ванню; – він не торкається гострих країв чи кутів; – можна легко здійснювати огляд його стану.

Перевіряючи стан гнучкого шлангу, переко‐ найтеся у тому, що:

– на обох кінцях шлангу і по всій його довжині

відсутні тріщини, порізи та ознаки горіння; – матеріал не затвердів і зберігає еластич‐

ність; – затискачі не вкрилися іржею; – термін придатності не скінчився.

За наявності хоча б одного дефекту не ремон‐ туйте, а замініть шланг.

Після завершення установки, переко‐ найтесь у надійності ущільнень для з’єднувальних елементів. Для такої перевірки використовуйте мильний розчин, а не вогонь!

8.2 Заміна інжекторів

Зніміть підставки для посуду.

Зніміть із конфорок кришки та корони.

За допомогою торцевого ключа 7 зніміть форсунки й замініть їх на ті, які відповіда‐ ють типу газу, що використовується (див. таблицю в розділі «Технічна інформа‐ ція»).

Складіть усі деталі, виконавши процедуру у зворотному порядку.

Замініть табличку з технічними даними (біля газової труби) на табличку з пара‐ метрами газу того типу, що буде подава‐ тися. Цю табличку можна знайти в уп‐

аковці, що входить до комплекту приладу. Якщо тиск газу, що подається, коливається чи відрізняється від потрібного тиску, на трубі по‐ дачі газу слід встановити відповідний регуля‐ тор тиску у відповідності з чинними нормами.

8.3 Настройка мінімального рівня

Для настройки мінімального рівня полум’я ви‐ конайте наступні дії.

Запаліть конфорку.

Поверніть ручку в положення мінімально‐

го полум’я.

Зніміть ручку.

Page 53

Тонкою викруткою відрегулюйте положен‐ ня гвинта обвідного клапана.

Гвинт обвідного клапана

• При переході з природного газу G20 20 мбар (або природного газу G20 13 мбар

на скраплений газ повністю закрутіть гвинт обвідного клапана.

• У разі заміни скрапленого газу на природ‐ ний газ G20 20 мбар викрутіть гвинт обвід‐ ного клапана приблизно на 1/4 оберту (1/2 оберту для конфорки «потрійна корона»).

• У разі заміни з природного газу G20 20

мбар на природний газ G20 13 мбар

ви‐ крутіть гвинт обвідного клапана приблизно на 1/4 оберту (1/2 оберту для конфорки «потрійна корона»).

• При переході зі скрапленого газу на при‐

родний газ G20 13 мбар

відкрутіть гвинт обвідного клапана приблизно на 1/2 оберту (1 оберт для конфорки «потрійна корона»).

• У разі заміни з природного газу G20 13

на природний газ G20 20 мбар за‐

мбар крутіть гвинт обвідного клапана приблизно на 1/4 оберту (1/2 оберту для конфорки «потрійна корона»).

Попередження! Переконайтеся, що полум’я не зга‐ сає, якщо швидко повернути ручку з максимального положення в міні‐ мальне.

8.4 Підключення до електромережі

• Переконайтеся, що номінальна напруга і тип електроенергії на табличці з технічними даними відповідають параметрам електро‐ мережі у вашій оселі.

• Прилад оснащено електричним кабелем. На ньому має бути встановлена відповідна вилка, розрахована на навантаження, за‐ значене на табличці з технічними даними. Вилка має вставлятися у пристосовану ро‐ зетку.

лише для Росії

Українська 53

• Завжди користуйтеся правильно встановле‐ ною протиударною розеткою.

• Переконайтесь, що після установки є віль‐ ний доступ до розетки електроживлення.

• Не тягніть за кабель живлення при відклю‐ ченні приладу від мережі. Вимкнення з ро‐ зетки завжди здійснюйте, витягаючи за штепсельну вилку.

• Забороняється підключати прилад за допо‐ могою подовжувача, адаптера чи пара‐ лельного підключення (існує ризик вини‐ кнення пожежі). Упевніться у тому, що зазе‐ млення відповідає стандартам і діючим нормам.

)

• Кабель живлення не повинен нагріватись до температури, вищої за 90°C.

Підключіть синій нейтральний кабель до ви‐ воду клемної колодки, позначеного буквою «N». Підключіть коричневий (або чорний) фа‐ зовий кабель до виводу клемної колодки, поз‐ наченого буквою «L». Фазовий кабель має бу‐ ти завжди підключений.

8.5 Заміна електричного кабелю

Для заміни мережевого кабелю користуйтесь лише кабелем типу H05V2V2-F T90 або екві‐ валентним. Переконайтесь, що перетин кабе‐ лю може застосовуватись до передбаченої напруги і робочої температури. Жовтий/зеле‐ ний провід заземлення повинен бути приблиз‐ но на 2 см довшим, ніж коричневий (або чор‐ ний) провід фази.

8.6 Вбудовування в кухонні меблі

min. 650 mm

560 mm

min. 55 mm

480 mm

min. 100 mm

30 mm

Page 54

www.electrolux.com

30 mm

10 mm

3 mm

11 mm

ущільнювач, що постачається

скоби, що постачаються

Обережно! Установлюйте прилад лише на стіль‐ ниці із плоскою поверхнею.

8.7 Варіанти вбудовування

Кухонна секція з дверцятами

Панель, яка встановлюється під варильною поверхнею, повинна легко зніматися для за‐ безпечення доступу у разі проведення техніч‐ ного обслуговування.

60 mm

min 20 mm (max 150 mm)

Знімна панель

Місце, що може використовуватися для підключення

Кухонна секція з духовою шафою

Розміри ніші під варильну поверхню мають відповідати зазначеним, а кухня повинна бути оснащена вентиляційними отворами для без‐ перервного надходження повітря. З міркувань безпеки, а також для полегшення від’єднання духової шафи від кухонної секції варильну по‐ верхню і духову шафу слід підключати до джерела електроживлення окремо.

50 cm

360 cm

120 cm

180 cm

9. ТЕХНІЧНА ІНФОРМАЦІЯ

Розміри варильної поверхні

Ширина: 594 мм Довжина: 510 мм

Теплова потужність

Конфорка «Потрійна коро‐ на»

4.0 кВт

Габарити ніші варильної поверхні

Ширина: 560 мм Довжина: 480 мм

Page 55

Українська 55

Конфорка середньої швид‐

2.0 кВт

кості: Допоміжна конфорка: 1.0 кВт ЗАГАЛЬНА ПОТУЖНІСТЬ: G20 (2H) 20 мбар = 9.0 кВт

G30/G31 (3B/P) 30/30 мбар = 654 г/год

G20 (2H) 13 мбар = 9 кВт лише для Росії Електроживлення: 230 В ~ 50 Гц Категорія: II2H3B/P Підведення газу: G 1/2" Подача газу: G20 (2H) 20 мбар Клас приладу: 3

Діаметри обвідних клапанів

Конфорка Ø обвідного клапану

в 1/100 мм

Конфорка Ø обвідного клапану

в 1/100 мм

Допоміжна конфорка 28 Потрійна корона 56

Конфорка середньої

швидкості

Газові конфорки для ПРИРОДНОГО ГАЗУ G20 20 мбар

КОНФОРКА

ЗВИЧАЙНА ПОТУЖНІСТЬ

(кВт)

форс. 1/100 мм

Допоміжна конфорка 1.0 70 Конфорка середньої

швидкості

2.0 96

Потрійна корона 4.0 146

Газові конфорки для СКРАПЛЕНОГО ГАЗУ G30/G31 30/30 мбар

КОНФОРКА

ЗВИЧАЙНА ПОТУЖ‐

НІСТЬ

кВт

форс.

1/100 мм

г/год

Допоміжна конфорка 1.0 50 73 Конфорка середньої

швидкості

2.0 71 145

Потрійна корона 4.0 98 291

Газові конфорки для ПРИРОДНОГО ГАЗУ G20 13 мбар

КОНФОРКА

ЗВИЧАЙНА ПОТУЖНІСТЬ

(кВт)

форс. 1/100 мм

Допоміжна конфорка 1.0 82 Конфорка середньої швидко‐

сті

2.0 111

Page 56

www.electrolux.com

КОНФОРКА

Потрійна корона 4.0 174

10. ОХОРОНА ДОВКІЛЛЯ

Здавайте на повторну переробку матеріали, позначені відповідним символом

Викидайте упаковку у відповідні контейнери для вторинної сировини. Допоможіть захистити навколишнє середовище та здоров’я інших людей і забезпечити вторинну переробку електричних

ЗВИЧАЙНА ПОТУЖНІСТЬ

(кВт)

і електронних приладів. Не викидайте

прилади, позначені відповідним символом разом з іншим домашнім сміттям. Поверніть

продукт до заводу із вторинної переробки у вашій місцевості або зверніться до місцевих муніципальних органів влади.

форс. 1/100 мм

Page 57
