EGG6243 EGG6343

.......................................................... .......................................................

PL GAZOWA PŁYTA GRZEJNA INSTRUKCJA OBSŁUGI

Page 2

www.electrolux.com

SPIS TREŚCI

INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

OPIS URZĄDZENIA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

CODZIENNA EKSPLOATACJA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

PRZYDATNE RADY I WSKAZÓWKI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

KONSERWACJA I CZYSZCZENIE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

ROZWIĄZYWANIE PROBLEMÓW . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

DANE TECHNICZNE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

INSTALACJA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

OCHRONA ŚRODOWISKA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Z MYŚLĄ O TOBIE

Dziękujemy za zakup urządzenia Electrolux. Jest ono owocem dziesięcioleci doświadczeń i innowacji. To pomysłowe i stylowe urządzenie zaprojektowano z myślą o Tobie. Użytkując je masz zawsze pewność uzyskania wspaniałych efektów.

Witamy w świecie marki Electrolux!

Odwiedź naszą witrynę internetową, aby uzyskać:

Wskazówki dotyczące użytkowania, broszury, pomoc w rozwiązywaniu problemów oraz informacje dotyczące serwisu: www.electrolux.com

Zarejestruj swój produkt, aby uprościć jego obsługę serwisową: www.electrolux.com/productregistration

Kupuj akcesoria, materiały eksploatacyjne i oryginalne części zamienne do swojego urządzenia: www.electrolux.com/shop

OBSŁUGA KLIENTA

Zalecamy stosowanie oryginalnych części zamiennych. Kontaktując się z serwisem, należy przygotować poniższe dane. Informacje można znaleźć na tabliczce znamionowej. Model, numer produktu, numer seryjny.

Ostrzeżenie/przestroga – informacje dotyczące bezpieczeństwa. Informacje i wskazówki ogólne Informacje dot. ochrony środowiska

Producent zastrzega sobie możliwość wprowadzenia zmian bez wcześniejszego powiadomienia.

Page 3

INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA

POLSKI 3

To urządzenie jest przeznaczone na następujące rynki:: PL

OSTRZEŻENIE! Niniejsze instrukcje obowiązują wyłącz‐ nie w krajach, których symbole podano na okładce

Aby zapewnić bezpieczeństwo użytko‐ wania i prawidłowe działanie urządze‐ nia, przed przystąpieniem do instalacji i obsługi należy dokładnie przeczytać ni‐ niejszą instrukcję. Instrukcję przecho‐ wywać zawsze razem z urządzeniem, również w razie jego przeniesienia lub odsprzedaży. Użytkownicy muszą w pełni poznać działanie i funkcje ochron‐ ne urządzenia.

OGÓLNE ZASADY BEZPIECZEŃSTWA

OSTRZEŻENIE! Urządzenie nie jest przeznaczone do użytku przez osoby (w tym dzieci) o og‐ raniczonych zdolnościach fizycznych, sensorycznych czy umysłowych lub nie‐ posiadające doświadczenia i odpowied‐ niej wiedzy. Osoby te mogą obsługiwać urządzenie wyłącznie pod nadzorem lub po poinstruowaniu na temat korzystania z tego urządzenia przez osobę odpo‐ wiedzialną za ich bezpieczeństwo.

BEZPIECZEŃSTWO DZIECI

• Urządzenie może być obsługiwane wyłącznie przez osoby dorosłe. Dzieciom należy zapew‐ nić odpowiednią opiekę, aby mieć pewność, że nie bawią się urządzeniem.

• Wszystkie opakowania należy przechowywać poza zasięgiem dzieci. Występuje ryzyko udu‐ szenia lub urazów ciała.

• Dzieci nie powinny znajdować się w pobliżu urządzenia podczas pracy oraz po jej zakoń‐ czeniu, dopóki urządzenie nie ostygnie.

UŻYTKOWANIE

• Przed pierwszym użyciem należy usunąć z urządzenia cały materiał opakowaniowy, na‐ klejki i folię ochronną z panelu płyty grzejnej ze stali nierdzewnej (jeśli występuje). Nie usu‐

wać tabliczki znamionowej. Może to spowodo‐ wać utratę gwarancji.

• Po każdym użyciu należy wyłączyć pola grzej‐ ne.

• Palniki i odsłonięte elementy są gorące w cza‐ sie pracy urządzenia i po jego wyłączeniu. Nie kłaść sztućców ani pokrywek naczyń na po‐ wierzchni gotowania. Naczynia wraz z zawar‐ tością mogą się przewrócić. Występuje zagro‐ żenie poparzeniem.

• Nadmiernie rozgrzane oleje lub tłuszcze mogą bardzo łatwo ulec zapaleniu. Występuje za‐ grożenie pożarem.

• Nie pozostawiać włączonego urządzenia bez nadzoru.

• Zawsze nadzorować urządzenie podczas pra‐ cy.

• Nie wolno dopuścić do zalania płynami otwo‐ rów w górnej części płyty grzejnej

• Nie używać płyty kuchennej bez naczyń.

• Urządzenie jest przeznaczone wyłącznie do użytku w gospodarstwie domowym. Nie nale‐ ży używać urządzenia do celów komercyjnych ani przemysłowych.

UWAGA! Urządzenie jest przeznaczone wyłącz‐ nie do przyrządzania potraw. Nie wolno go używać do innych celów, takich jak np. ogrzewanie pomieszczeń.

• Stosować wyłącznie naczynia o średnicy dna dostosowanej do średnicy palników. Występu‐ je zagrożenie przegrzania i uszkodzenia szklanej płyty (jeśli dotyczy).

• Nie używać naczyń o średnicy mniejszej niż średnica palnika. Płomienie mogą nagrzać uchwyt naczynia. Patrz: tabela w rozdziale „Przydatne rady i wskazówki”.

• Naczynia nie mogą przykrywać strefy, w której znajdują się elementy sterowania.

• Aby uniknąć zagrożenia dla bezpieczeństwa, należy upewnić się, że naczynia nie wystają poza krawędzie powierzchni gotowania i są wypośrodkowane nad palnikami.

• Nie stosować naczyń niestabilnych ani naczyń z uszkodzonym dnem. Występuje zagrożenie przechyleniem i wypadkiem.

• Nie umieszczać w urządzeniu, na nim ani w jego pobliżu produktów łatwopalnych, przed‐ miotów nasączonych produktami łatwopalny‐ mi, przedmiotów z materiałów topliwych (plas‐

Page 4

www.electrolux.com

tiku lub aluminium) ani tkanin itp. materiałów. Występuje zagrożenie wybuchem lub poża‐ rem.

• Używać wyłącznie akcesoriów dostarczonych z urządzeniem.

• Zachować ostrożność podczas podłączania urządzenia do pobliskich gniazd elektrycz‐ nych. Nie dopuszczać, aby przewody elek‐ tryczne dotykały urządzenia lub rozgrzanych naczyń. Nie dopuszczać do splątania przewo‐ dów elektrycznych.

INSTALACJA

• Należy obowiązkowo zapoznać się z poniż‐ szymi informacjami. Producent urządzenia nie ponosi odpowiedzialności za obrażenia osób i zwierząt domowych ani za szkody materialne spowodowane nieprzestrzeganiem tych wy‐ mogów.

• Aby uniknąć ryzyka strat materialnych lub ura‐ zów ciała, montaż, podłączenie urządzenia do instalacji elektrycznej i gazowej, uruchomienie oraz konserwację należy zlecić wyłącznie wy‐ kwalifikowanym specjalistom, zgodnie z obo‐ wiązującymi normami i przepisami.

• Należy upewnić się, że urządzenie nie uległo uszkodzeniu podczas transportu. Nie należy podłączać uszkodzonego urządzenia. W razie potrzeby skontaktować się z dostawcą.

• Urządzeń do zabudowy wolno używać dopiero po ich zamontowaniu w odpowiednich szaf‐ kach lub powierzchniach roboczych spełniają‐ cych wymogi stosownych norm.

• Nie instalować płyty grzejnej nad urządzenia‐ mi domowymi, jeśli nie zezwala na to instruk‐ cja instalacji.

• Urządzenie można zainstalować wyłącznie na blacie roboczym o płaskiej powierzchni.

• Nie należy zmieniać parametrów, ani modyfi‐ kować urządzenia. Istnieje ryzyko odniesienia obrażeń i uszkodzenia urządzenia.

• Przestrzegać przepisów prawnych, rozporzą‐ dzeń, dyrektyw oraz norm obowiązujących w kraju użytkowania urządzenia (zasady i prze‐ pisy dotyczące bezpieczeństwa, recyklingu, bezpieczeństwa elektrycznego itp.).

• Zachować minimalne odstępy od innych urzą‐ dzeń i mebli.

• Podczas instalacji należy przewidzieć zabez‐ pieczenie przed porażeniem prądem – na przykład szuflady można zainstalować pod urządzeniem tylko wtedy, gdy zostaną one od‐ dzielone od urządzenia odpowiednią przegro‐ dą.

• Krawędzie blatu roboczego należy po przycię‐ ciu zabezpieczyć przed wilgocią za pomocą odpowiedniego uszczelniacza.

• W uszczelnieniu między blatem roboczym a urządzeniem nie mogą występować żadne przerwy.

• Zabezpieczyć dolną część urządzenia przed wilgocią i parą pochodzącą np. ze zmywarki bądź piekarnika.

• Nie należy instalować urządzenia przy drzwiach ani pod oknami. W przeciwnym razie podczas otwierania drzwi lub okien może dojść do zrzucenia gorącego naczynia z płyty grzejnej.

• Przed instalacją należy upewnić się, że lokal‐ ne warunki zasilania (rodzaj i ciśnienie gazu) są zgodne ze specyfikacją urządzenia. Specy‐ fikację urządzenia podano na tabliczce zna‐ mionowej, która znajduje się w pobliżu rury doprowadzającej gaz.

• To urządzenie nie jest podłączane do wyciągu gazów spalinowych. Montaż i podłączenie na‐ leży wykonać zgodnie z obowiązującymi prze‐ pisami dotyczącymi instalacji. Należy zwrócić szczególną uwagę na wymagania dotyczące wentylacji.

• Eksploatacja gazowych urządzeń do gotowa‐ nia powoduje zwiększone wytwarzanie ciepła i wilgoci w pomieszczeniu, w którym zainstalo‐ wano dane urządzenie. Należy zapewnić od‐ powiednią wentylację w kuchni: otwory służą‐ ce do mechanicznej wentylacji pomieszczenia powinny być drożne. Można również zainsta‐ lować wentylację mechaniczną (okap kuchen‐ ny z wentylatorem).

• Jeśli urządzenie jest intensywnie użytkowane przez dłuższy czas, niezbędna jest bardziej wydajna wentylacja (np. poprzez otwarcie ok‐ na lub zwiększenie wydajności wentylacji me‐ chanicznej).

• Należy dokładnie przestrzegać instrukcji pod‐ łączenia do sieci elektrycznej. Istnieje ryzyko porażenia prądem elektrycznym.

• Przed podjęciem jakichkolwiek czynności związanych z konserwacją lub czyszczeniem urządzenia należy odłączyć je od zasilania elektrycznego.

• Listwa zasilania elektrycznego urządzenia jest pod napięciem.

• Odłączyć napięcie od listwy zasilania elek‐ trycznego.

• Zapewnić ochronę przed porażeniem prądem poprzez prawidłowy montaż.

Page 5

• Luźne lub niewłaściwe połączenie gniazdka i wtyczki może być przyczyną przegrzania sty‐ ków.

• Przyłącze elektryczne urządzenia powinno być prawidłowo wykonane przez wykwalifiko‐ wanego elektryka.

• Przewód zasilający należy przymocować obej‐ mą.

• Należy użyć odpowiedniego przewodu połą‐ czeniowego, a w razie konieczności wymienić uszkodzony przewód zasilający na nowy. Skontaktować się w tym celu z lokalnym punk‐ tem serwisowym.

• W instalacji elektrycznej należy zastosować rozłącznik o rozwarciu styków wynoszącym minimum 3 mm, umożliwiający odcięcie wszystkich faz od zasilania.

• Jeśli wspornik mocujący znajduje się w pobli‐ żu listwy zaciskowej, należy upewnić się, że przewód podłączeniowy nie styka się z krawę‐ dzią wspornika.

• Konieczne jest również zastosowanie odpo‐ wiednich wyłączników obwodu zasilania, ta‐ kich jak: wyłączniki automatyczne, bezpieczni‐ ki topikowe (typu wykręcanego – wyjmowane z oprawki), wyłączniki różnicowo-prądowe i styczniki.

POLSKI 5

UTYLIZACJA STAREGO URZĄDZENIA

• Aby uniknąć ryzyka odniesienia obrażeń lub uszkodzeń:

– Odłączyć urządzenie od zasilania. – Odciąć przewód zasilający przy urządzeniu

i wyrzucić go.

– Zasklepić zewnętrzne rury gazowe, jeśli

występują.

– Skontaktować się z lokalnymi władzami w

celu ustalenia szczegółów związanych z utylizacją starego urządzenia.

Page 6

www.electrolux.com

OPIS URZĄDZENIA

UKŁAD POWIERZCHNI GOTOWANIA

POKRĘTŁA STERUJĄCE

Symbol Opis

brak dopływu gazu/ pozycja wyłączenia

pozycja zapalania/ maksymalny dopływ gazu

minimalny dopływ gazu

Płyta kuchenna

Średni palnik

Potrójna głowica palnika

Mały palnik

Pokrętła sterujące

Page 7

CODZIENNA EKSPLOATACJA

ZAPALANIE PALNIKA

OSTRZEŻENIE! Należy zachować szczególną ostroż‐ ność podczas korzystania z otwartego płomienia w kuchni. Producent nie po‐ nosi żadnej odpowiedzialności w przy‐ padku niewłaściwego obchodzenia się z ogniem.

Palnik należy zapalać przed postawie‐ niem na nim naczynia.

Aby zapalić palnik, należy:

Obrócić pokrętło w kierunku przeciwnym do ruchu wskazówek zegara do położenia

maksymalnego płomienia ( nąć je.

Trzymać wciśnięte pokrętło przez około 5 sekund, aby umożliwić nagrzanie się termo‐ pary. W przeciwnym razie dopływ gazu zos‐ tanie przerwany.

Wyregulować wielkość płomienia po jego ustabilizowaniu się.

Jeżeli po kilku próbach nadal nie można zapalić płomienia, należy sprawdzić, czy korona i pokrywka palnika znajdują się we właściwym położeniu.

) i wcis‐

POLSKI 7

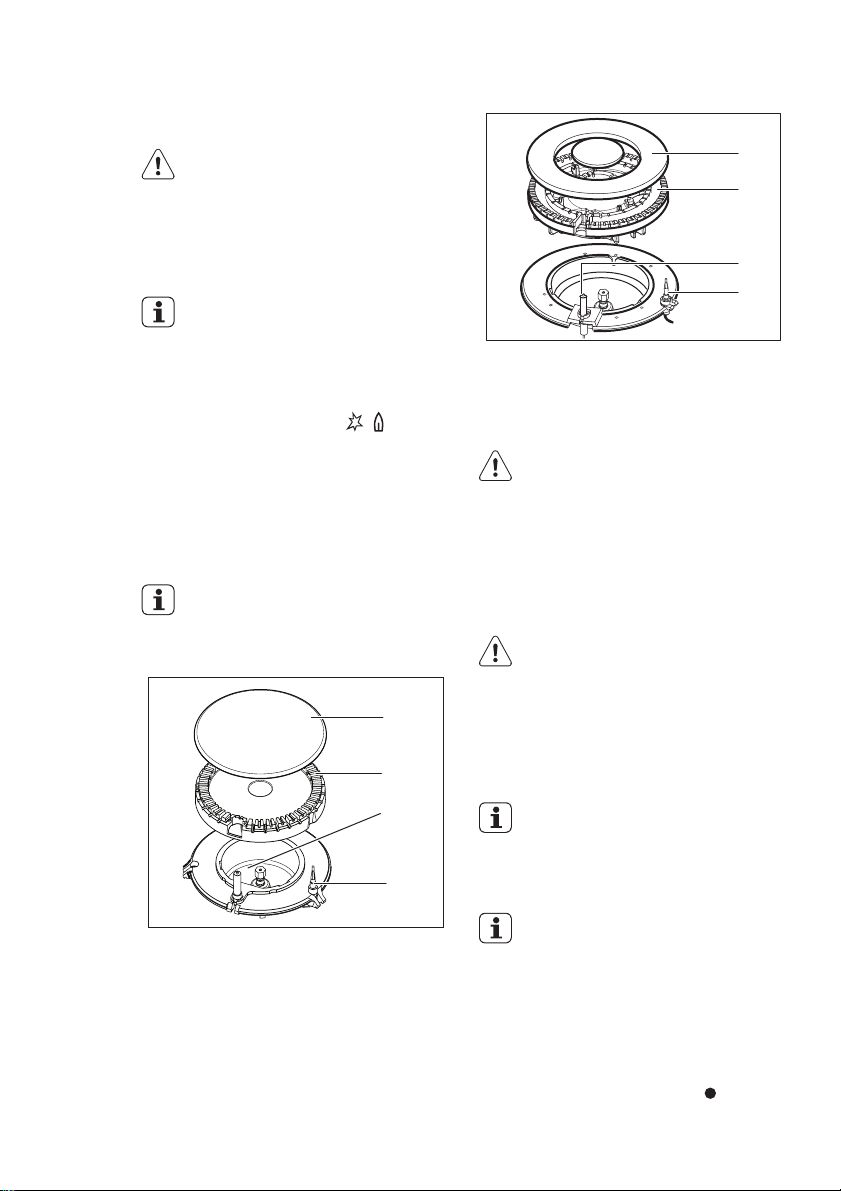

Pokrywka palnika

Głowica palnika

Elektroda zapłonowa

Termopara

OSTRZEŻENIE! Nie należy trzymać pokrętła regulacyj‐ nego wciśniętego dłużej niż przez 15 sekund. Jeśli palnik nie zapali się w czasie 15 sekund, należy zwolnić pokrętło, obró‐ cić je do położenia wyłączenia i odcze‐ kać co najmniej 1 minutę przed ponow‐ ną próbą zapalenia palnika.

W razie braku elektryczności można uruchomić palnik bez zapalarki elek‐ trycznej. W takim przypadku należy zbli‐

żyć płomień do palnika, wcisnąć odpo‐ wiednie pokrętło i obrócić je w kierunku przeciwnym do ruchów wskazówek ze‐ gara, aż do pozycji maksymalnego do‐ pływu gazu.

Jeśli palnik przypadkowo zgaśnie, nale‐ ży obrócić pokrętło sterowania do poło‐ żenia wyłączenia i odczekać co naj‐ mniej 1 minutę przed ponowną próbą zapalenia palnika.

Podczas włączania zasilania po zakoń‐ czeniu instalacji lub po przerwie w do‐ stawie prądu iskrownik może uruchomić się samoczynnie. Jest to zjawisko nor‐ malne.

WYŁĄCZANIE PALNIKA

Aby zgasić płomień, należy obrócić pokrętło do położenia oznaczonego symbolem

Page 8

www.electrolux.com

OSTRZEŻENIE! Przed zdjęciem naczyń z palnika należy zawsze zmniejszyć lub zgasić płomień.

Page 9

PRZYDATNE RADY I WSKAZÓWKI

POLSKI 9

OSZCZĘDNOŚĆ ENERGII

• W miarę możliwości zawsze przykrywać na‐ czynia pokrywką.

• Po zagotowaniu płynu należy zmniejszyć pło‐ mień tak, aby tylko utrzymać stan gotowania.

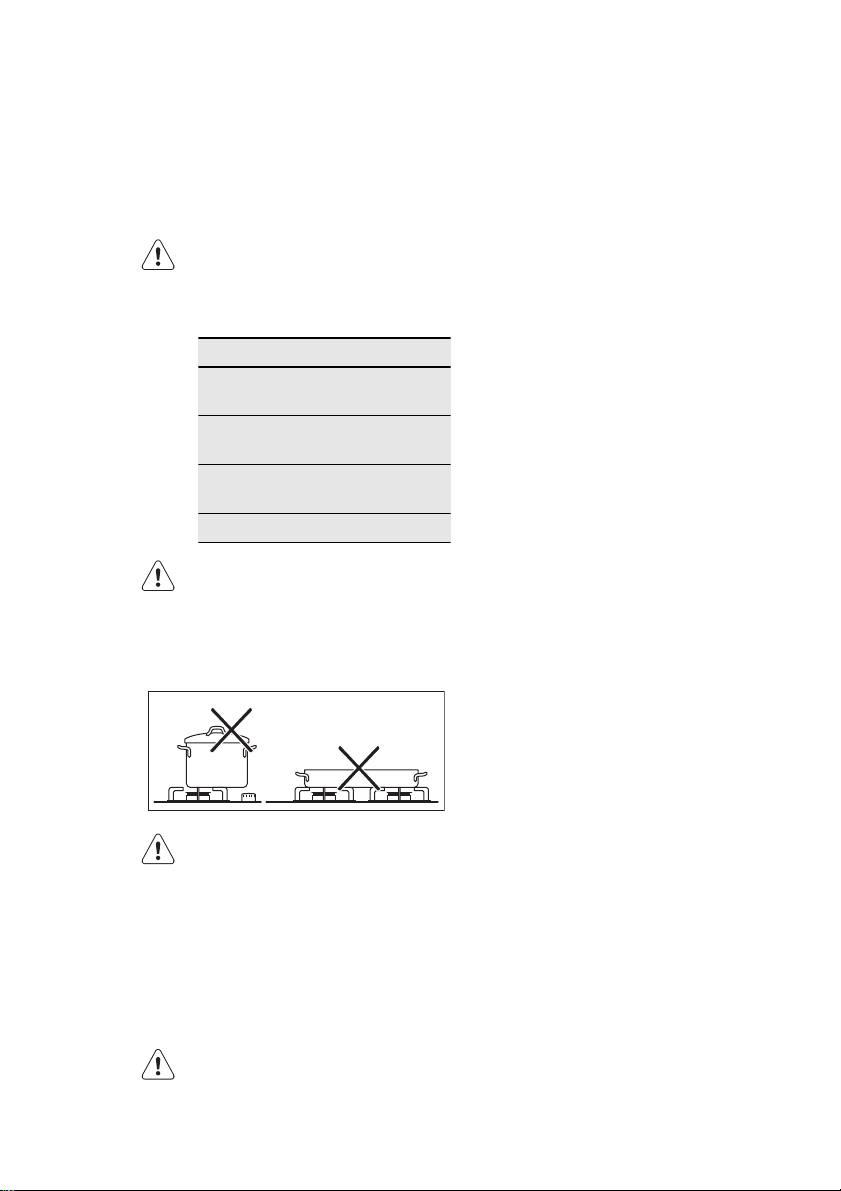

OSTRZEŻENIE! Należy używać garnków i patelni o średnicy pasującej do wielkości palnika. Nie należy stawiać na płycie grzejnej naczyń, które wystają poza jej obrys.

Palnik Średnica naczyń

Potrójna

korona

Średni z

przodu

Średni z

tyłu

Mały 80 - 180 mm

OSTRZEŻENIE! Naczynia nie mogą przykrywać strefy, w której znajdują się elementy sterowania. Płomień może rozgrzać strefę sterowa‐ nia. Nie umieszczać jednego naczynia na dwóch palnikach.

180 - 260 mm

120 - 180 mm

120 - 220 mm

Informacja na temat akryloamidów

Ważne! Zgodnie ze stanem najnowszej wiedzy naukowej akryloamidy powstające podczas przyrumieniania potraw (zwłaszcza zawierających skrobię) mogą stanowić zagrożenie dla zdrowia. Z tego powodu zaleca się pieczenie i smażenie potraw w jak najniższych temperaturach oraz unikanie ich nadmiernego przyrumieniania.

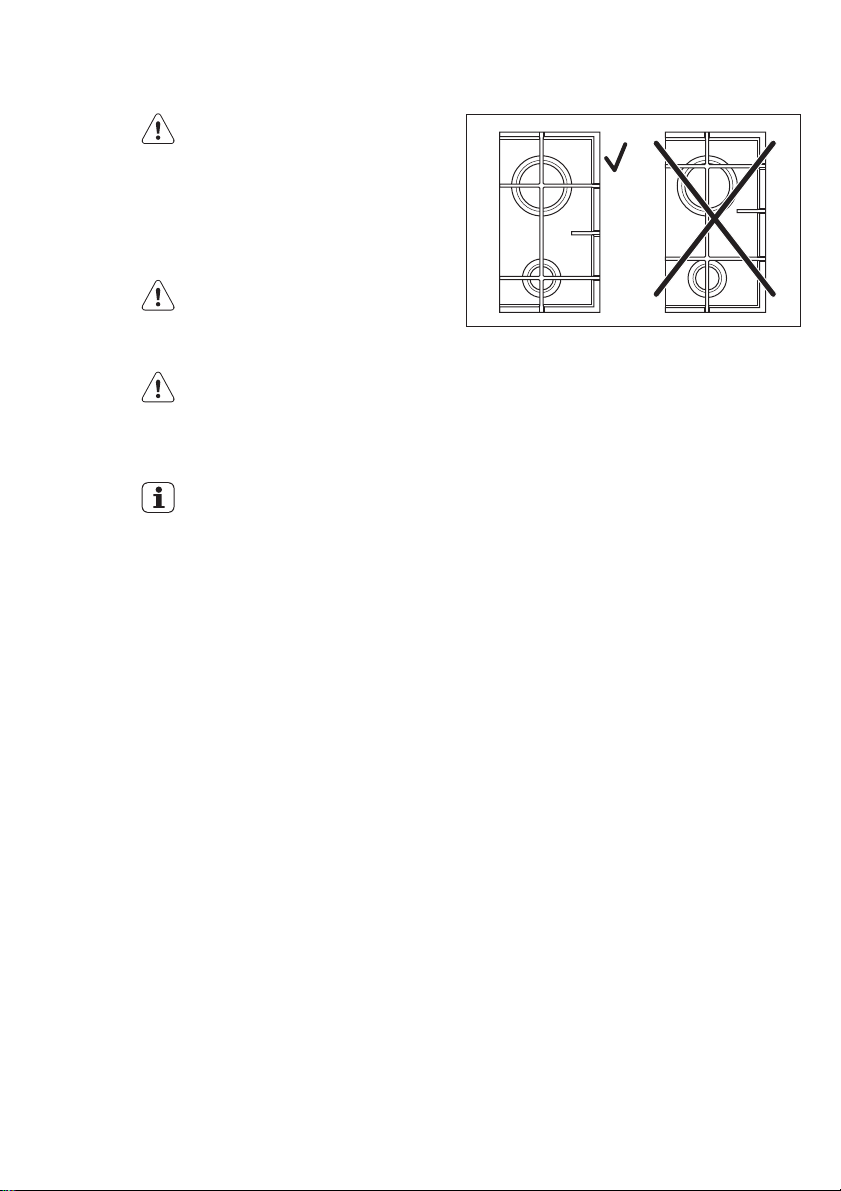

OSTRZEŻENIE! Należy upewnić się, że uchwyty naczyń nie wystają poza przednią krawędź pły‐ ty kuchennej. Naczynia należy umie‐ szczać centralnie nad palnikami, aby zapewnić ich maksymalną stabilności i obniżyć zużycie gazu.

Nad palnikami nie wolno ustawiać niestabilnych ani zdeformowanych naczyń, aby uniknąć rozla‐ nia ich zawartości i potencjalnych obrażeń.

OSTRZEŻENIE! Nie zaleca się używania rozpraszacza płomienia.

Page 10

www.electrolux.com

KONSERWACJA I CZYSZCZENIE

OSTRZEŻENIE! Przed rozpoczęciem czyszczenia urzą‐ dzenia należy je wyłączyć i zaczekać, aż ostygnie. Przed wykonaniem jakich‐ kolwiek czynności związanych z czy‐ szczeniem lub konserwacją należy od‐ łączyć urządzenie od zasilania elek‐ trycznego.

OSTRZEŻENIE! Ze względów bezpieczeństwa zabrania się czyszczenia urządzenia parą lub myjkami wysokociśnieniowymi.

OSTRZEŻENIE! Nie stosować ściernych preparatów czyszczących, myjek z wełny stalowej ani kwasów. Mogłoby to spowodować uszkodzenie urządzenia.

Zarysowania lub ciemne plamy na po‐ wierzchni nie mają wpływu na działanie urządzenia.

• Można zdjąć ruszty znad palników, aby ułat‐ wić czyszczenie płyty grzejnej.

• Emaliowane części, pokrywki i głowice palni‐ ków należy myć ciepłą wodą z dodatkiem pły‐ nu do mycia naczyń, a następnie dokładnie osuszyć przed ponownym założeniem.

• Elementy ze stali nierdzewnej należy umyć wodą, a następnie osuszyć miękką ścierecz‐ ką.

• Ruszty nad palnikami nie nadają się do mycia w zmywarce. Należy je myć ręcznie.

• Podczas ręcznego mycia rusztów, a zwła‐ szcza ich wycierania, należy zachować os‐ trożność, ponieważ po procesie emaliowania pozostają czasem ostre krawędzie. W razie potrzeby trudne do usunięcia plamy należy usunąć za pomocą pasty do czyszczenia.

• Po wyczyszczeniu należy prawidłowo zamon‐ tować ruszty nad palnikami.

• Aby palniki działały prawidłowo, należy upew‐ nić się, że ramiona rusztów są umieszczone symetrycznie nad palnikami.

• Należy zachować szczególną ostrożność pod‐ czas zakładania rusztów nad palnikami, aby nie uszkodzić powierzchni płyty grzejnej.

Po wyczyszczeniu wytrzeć urządzenie miękką szmatką. Stal nierdzewna może się odbarwić pod wpły‐ wem nadmiernego ogrzewania. Dlatego nie nale‐ ży przygotowywać potraw w naczyniach kamion‐ kowych, ceramicznych ani żeliwnych. Nie należy stosować folii aluminiowej do zabezpieczenia przez uszkodzeniem górnej części urządzenia.

Usuwanie zabrudzeń:

– Usuwać natychmiast: stopiony plastik, fo‐

lię oraz potrawy zawierające cukier.

– Przed przystąpieniem do czyszczenia

wyłączyć urządzenie i odczekać, aż os‐ tygnie: ślady kamienia i wody, plamy z tłuszczu, odbarwienia metaliczne. Stoso‐ wać odpowiednie środki czyszczące przeznaczone do powierzchni płyty.

Wytrzeć urządzenie wilgotną szmatką z do‐ datkiem detergentu.

Na koniec wytrzeć urządzenie do sucha czystą ściereczką.

CZYSZCZENIE ELEKTROD ZAPŁONOWYCH

Metalowe elektrody z izolacją ceramiczną umoż‐ liwiają zapłon gazu. Elementy te należy utrzymy‐ wać w czystości, tak aby nie utrudniać zapłonu; należy również sprawdzać, czy otwory w koro‐ nach palników nie są zatkane.

OKRESOWA KONSERWACJA

Należy okresowo wzywać przedstawiciela lokal‐ nego punktu serwisowego w celu sprawdzenia stanu przyłącza gazu i reduktora, jeśli występuje.

Page 11

ROZWIĄZYWANIE PROBLEMÓW

Awaria Prawdopodobna przyczyna Środek zaradczy

Podczas zapalania gazu nie pojawia się iskra

• Pokrywa i korona palnika

Płomień gaśnie natychmiast po zapaleniu

Nierówny płomień w palniku gazowym

W razie pojawiania się problemów, w pierwszej kolejności należy spróbować samodzielnie zna‐ leźć rozwiązanie. Jeżeli rozwiązanie problemu we własnym zakresie nie jest możliwe, należy skontaktować się ze sprzedawcą lub lokalnym autoryzowanym serwisem.

Jeżeli urządzenie było nieprawidłowo użytkowane lub też instalacja nie była prawidłowo wykonana przez osobę wy‐ kwalifikowaną, wizyta pracownika serwi‐ su lub sprzedawcy może być płatna, na‐ wet w okresie gwarancyjnym.

• Brak zasilania elektryczne‐go• Sprawdzić, czy urządzenie

nie są prawidłowo ułożone

• Termopara nie została wy‐ starczająco rozgrzana

• Korona palnika jest zatka‐ na resztkami żywności

POLSKI 11

jest podłączone do zasila‐ nia i czy zasilanie jest włą‐ czone.

• Sprawdzić bezpiecznik. Je‐ żeli bezpiecznik zadziała więcej niż jeden raz, należy skontaktować się z wykwa‐ lifikowanym elektrykiem.

• Sprawdzić, czy pokrywa i korona palnika są prawidło‐ wo ułożone.

• Po zapaleniu płomienia przytrzymać wciśnięte po‐ krętło przez około 5 se‐ kund.

• Sprawdzić, czy dysza nie jest zablokowana i czy w koronie palnika nie nagro‐ madziły się resztki potraw.

• Numer produktu (PNC) .................

• Numer seryjny (S.N.) .................

Używać wyłącznie oryginalnych części zamien‐ nych. Są one dostępne w autoryzowanym serwi‐ sie i autoryzowanych sklepach z częściami za‐ miennymi.

NAKLEJKI ZNAJDUJĄCE SIĘ W TOREBCE Z AKCESORIAMI

Naklejki należy przykleić w następujących miejs‐ cach:

Poniższe dane są niezbędne dla serwisu w celu zapewnienia szybkiej i odpowiedniej pomocy. Dane te dane można znaleźć na dołączonej tab‐ liczce znamionowej.

• Opis modelu ............

Page 12

www.electrolux.com

1 2 3

MOD.

PROD.NO.

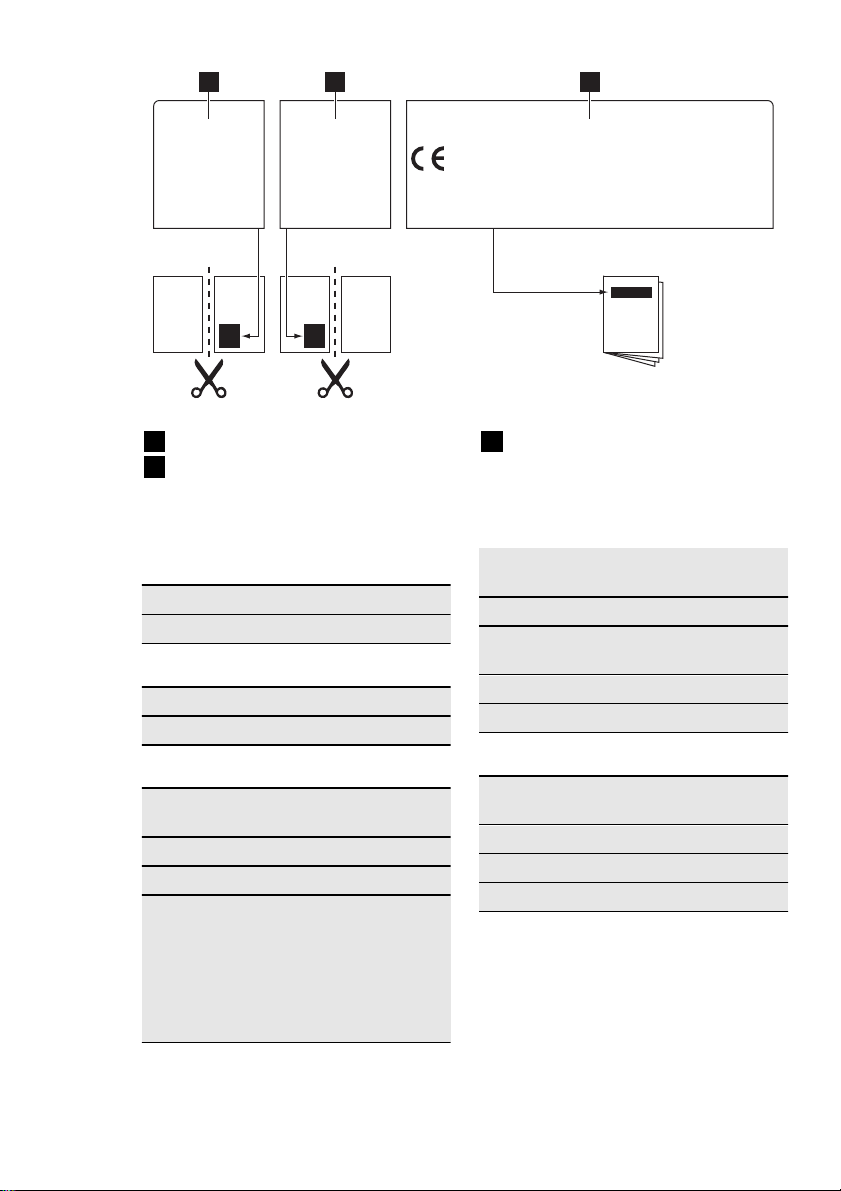

SER.NO

DATA

Na karcie gwarancyjnej i odesłać tę część

Na karcie gwarancyjnej i zachować tę część

DANE TECHNICZNE

Wymiary płyty kuchennej

Szerokość: 594 mm Długość: 510 mm

Wymiany wycięcia w blacie kuchennym

Szerokość: 560 mm Długość: 480 mm

Wydajność cieplna

Potrójna głowica pal‐ nika:

Średni palnik: 2,0 kW Mały palnik: 1,0 kW CAŁKOWITA MOC: G20 (2E) 20 mbar =

MOD.

PROD.NO.

SER.NO

DATA

MODELMODEL

4,0 kW

9 kW

G2.350 (2ELs) 13

mbar = 9 kW

G30/G31 (3B/P)

37/37 mbar = 654 g/

godz.

0049

03 IT

MADE IN ITALY

MOD. PROD.NO. SER.NO.

Na instrukcji obsługi

Zasilanie elektrycz‐

TYPE 230V-50Hz IP20

230 V ~ 50 Hz

ne: Kategoria: II2ELs3B/P Podłączenie do in‐

G 1/2"

stalacji gazowej: Dopływ gazu: G20 (2E) 20 mbar Klasa urządzenia: 3

Średnice by-passów

Palnik Średnica by-passu w

1/100 mm

Mały 26

Średni 30

Potrójna korona 52

Page 13

POLSKI 13

Palniki gazowe

PALNIK MOC

NOMI‐

NALNA

kW kW dysza

MOC MINI‐

MALNA

GAZ ZIEMNY G20

(2E) 20 mbar

m³/h dysza

1/100

MOC NOMINALNA

GAZ ZIEMNY

G2.350 (2ELs) 13

mbar

m³/h dysza

1/100

Gaz płynny (butan/

propan) G30/G31

(3B/P) 37/37 mbar

g/godz.

1/100

Mały 1.0 0.33 70 0.095 105 0.132 46 73

Średni 2.0 0.45 96 0.190 150 0.264 066 145

Potrójna

4.0 1.4 146 0.381 205 0.529 095 291

korona

Page 14

www.electrolux.com

INSTALACJA

OSTRZEŻENIE! Poniższe instrukcje dotyczące instalacji, podłączenia i konserwacji są przezna‐ czone dla wykwalifikowanych osób, któ‐ re muszą się do nich stosować zgodnie z obowiązującymi normami oraz przepi‐ sami lokalnymi.

PODŁĄCZENIE DO INSTALACJI GAZOWEJ

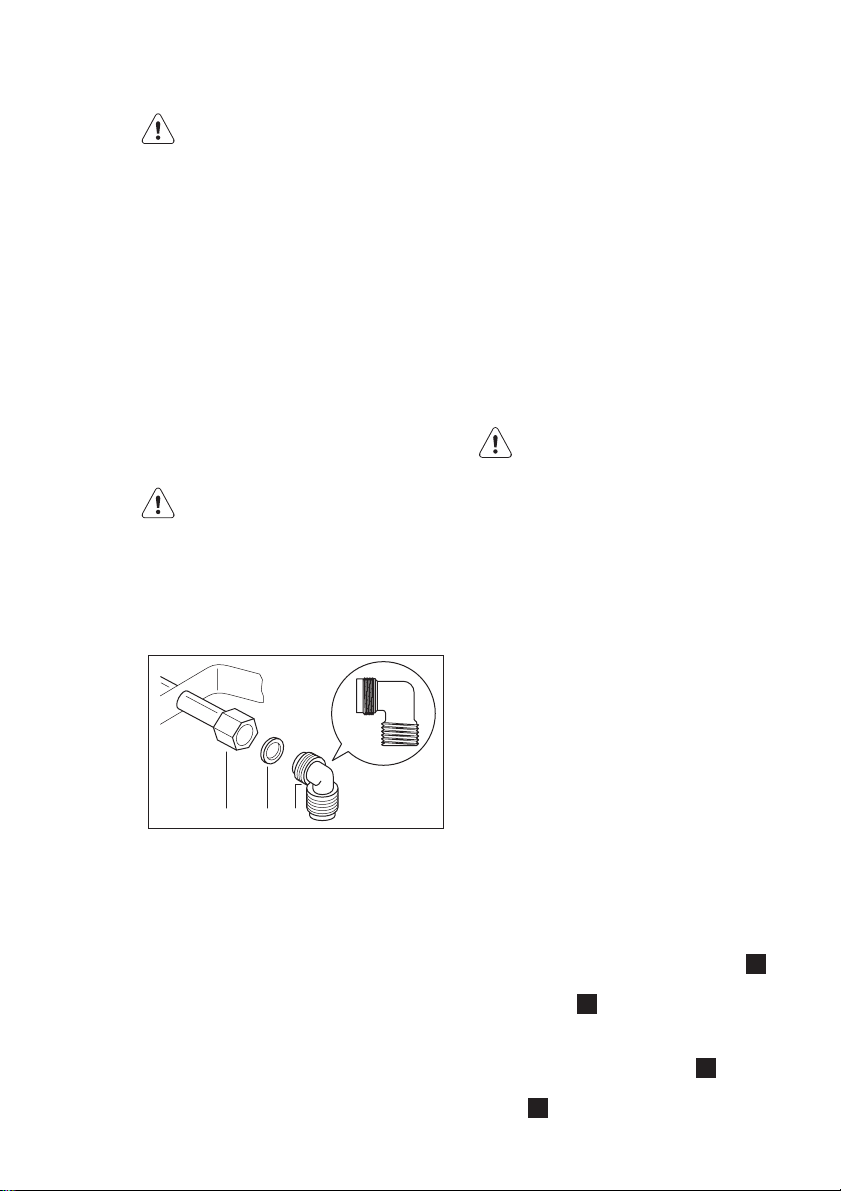

Należy zastosować połączenia sztywne lub elas‐ tyczny wąż ze stali nierdzewnej, zgodnie z obo‐ wiązującymi przepisami. W przypadku użycia elastycznych węży metalowych należy zadbać o to, aby nie wchodziły one w kontakt z częściami ruchomymi ani nie uległy zgnieceniu. Należy również zachować ostrożność, gdy płyta grzejna montowana jest wraz z piekarnikiem.

Upewnić się, że ciśnienie gazu dopro‐ wadzanego do urządzenia jest zgodne z zalecanymi wartościami. Połączenie regulowane mocuje się do złącza urzą‐ dzenia za pomocą gwintowanej nakrętki G 1/2". Skręcić części, nie stosując nad‐ miernej siły, ustawić połączenie we właściwej pozycji i wszystko dokręcić.

ABC

Końcówka rury z nakrętką

Podkładka

Kolanko Gaz płynny: użyć uchwytu węża gumowego. Za‐ wsze należy stosować uszczelkę. Następnie na‐ leży kontynuować podłączenie do instalacji gazo‐ wej. Wąż elastyczny można zastosować, jeśli:

– nie będzie nagrzewany do temperatury prze‐

kraczającej 30°C; – nie jest dłuższy niż 1500 mm; – nie ma wewnętrznych uszkodzeń utrudniają‐

cych przepływu gazu; – nie jest narażony na ocieranie ani skręcanie;

– nie styka się z ostrymi krawędziami ani naro‐

żnikami;

– łatwo można sprawdzić jego stan techniczny. Kontrola stanu technicznego węża elastycznego polega na sprawdzeniu, czy:

– nie jest pęknięty lub rozcięty i czy nie posiada

śladów przypalenia na obu końcach oraz na całej długości;

– materiał nie stwardniał i nadal wykazuje nor‐

malną elastyczność; – obejmy mocujące nie są zardzewiałe; – nie upłynął termin jego trwałości eksploatacyj‐

nej. Po stwierdzeniu jednej lub kilku wad nie należy naprawiać węża, lecz go wymienić.

Po zakończeniu instalacji należy upew‐ nić się, że uszczelnienie wszystkich złą‐ czy węża jest prawidłowe. Stosować roztwór mydlany, a nie płomień!

WYMIANA DYSZ

Zdjąć ruszty nad palnikami.

Zdjąć pokrywki i głowice palników.

Za pomocą klucza nasadowego 7 odkręcić dysze i wymienić ja na dysze przeznaczone dla dostępnego rodzaju gazu (patrz: tabela w rozdziale „Dane techniczne”).

Zmontować części, wykonując tę samą pro‐ cedurę w odwrotnej kolejności.

Wymienić tabliczkę znamionową (znajdują‐ cą się obok króćca przyłączeniowego gazu) na odpowiednią dla nowego rodzaju gazu. Tabliczka znajduje się w torebce dołączonej

do urządzenia. Jeśli ciśnienie dostarczanego gazu jest zmienne lub inne niż wymagane ciśnienie, należy zainsta‐ lować odpowiedni reduktor ciśnienia na rurze do‐ prowadzającej gaz.

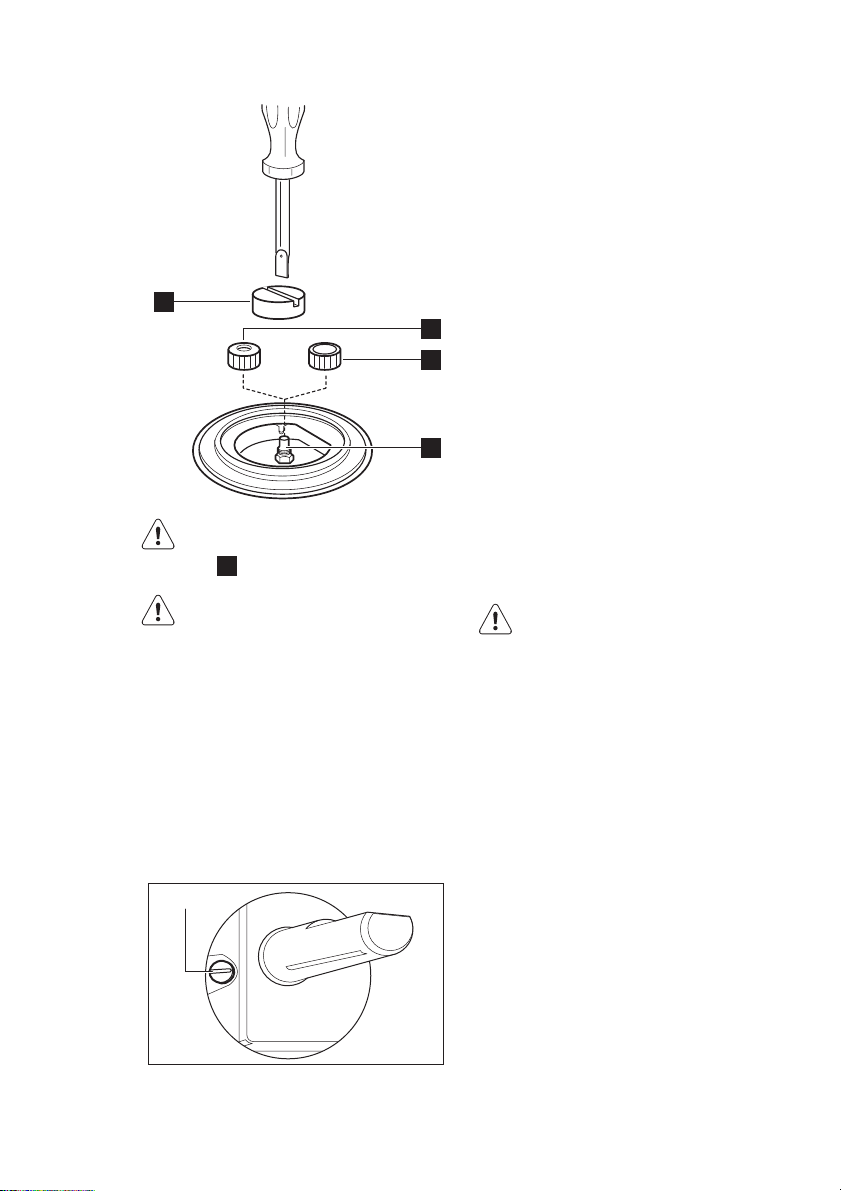

PRZESTAWIENIE NA GAZ G2.350

•

Palnik mały i średni: po montażu dysz ( następnym rysunku) nakręcić koszyczki (śred‐

nica 10 mm, czone do opakowania (regulatory powietrza pierwotnego);

•

Palnik duży: po montażu dysz ( nym rysunku) nakręcić koszyczki (średnica 16

mm,

na następnym rysunku), dołą‐

na następnym rysunku), dołączone

na następ‐

Page 15

do opakowania (regulatory powietrza pierwot‐ nego);

W obu przypadkach zabezpieczyć ko‐ szyczki przy użyciu specjalnego kołpa‐

i wkrętaka.

Przed założeniem palników należy ko‐ niecznie sprawdzić, czy została usunię‐ ta specjalna nasadka.

REGULACJA MINIMALNEGO PŁOMIENIA

Ustawianie minimalnego płomienia palników:

Zapalić palnik.

Obrócić pokrętło do położenia płomienia mi‐ nimalnego.

Zdjąć pokrętło.

Wyregulować śrubę regulacyjną obejścia za pomocą małego płaskiego wkrętaka.

Śruba regulacyjna obejścia

• W przypadku zmiany z gazu ziemnego G20 20 mbar na gaz płynny G30/31 37 mbar, nale‐

ży całkowicie dokręcić śrubę regulacyjną obejścia.

• W przypadku zmiany z gazu płynnego G30/ G31 37 mbar na gaz ziemny G20 20 mbar, należy odkręcić śrubę obejścia o około 1/2 ob‐ rotu (o 1/4 obrotu w przypadku potrójnej głowi‐ cy palnika).

• W przypadku zmiany z gazu ziemnego G20 20 mbar na gaz ziemny G2.350 13 mbar, na‐ leży odkręcić śrubę obejścia o około 1/4 obro‐ tu (o 3/4 obrotu w przypadku potrójnej głowicy palnika).

• W przypadku zmiany z gazu płynnego G30/

G31 37 mbar na gaz ziemny G2.350 13 mbar, należy odkręcić śrubę obejścia o około 3/4 ob‐ rotu (o 1/4 obrotu w przypadku potrójnej głowi‐ cy palnika).

• W przypadku zmiany z gazu ziemnego G2.350 13 mbar na gaz ziemny G20 20 mbar, należy dokręcić śrubę obejścia o około 1/4 ob‐ rotu (o 3/4 obrotu w przypadku potrójnej głowi‐ cy palnika).

• W przypadku zmiany z gazu ziemnego G2.350 13 mbar na gaz płynny G30/31 37 mbar, należy całkowicie dokręcić śrubę obejś‐ cia (o 1/2 obrotu w przypadku potrójnej głowi‐ cy palnika).

OSTRZEŻENIE! Należy uważać, aby płomień nie zgasł podczas szybkiego obracania pokrętła z położenia płomienia maksymalnego do minimalnego.

PODŁĄCZENIE DO SIECI ELEKTRYCZNEJ

• Uziemić urządzenie zgodnie z zaleceniami do‐ tyczącymi bezpieczeństwa.

• Należy upewnić się, że napięcie znamionowe i moc podane na tabliczce znamionowej są zgodne z napięciem i obciążalnością lokalnej instalacji zasilającej.

• Urządzenie jest dostarczane z przewodem za‐ silającym. Musi on zostać wyposażony we wtyczkę, odpowiednią do obciążenia wskaza‐ nego na tabliczce znamionowej. Wtyczkę na‐ leży podłączyć do odpowiedniego gniazdka.

• Wszelkie elementy elektryczne muszą być in‐ stalowane lub wymieniane przez przedstawi‐ ciela autoryzowanego serwisu lub odpowied‐ nio wykwalifikowanego serwisanta.

• Należy zawsze używać prawidłowo zamonto‐ wanych gniazd elektrycznych z uziemieniem.

POLSKI 15

Page 16

www.electrolux.com

• Należy zadbać o to, aby po zakończeniu in‐ stalacji urządzenia wtyczka przewodu zasila‐ jącego była łatwo dostępna.

• Przy odłączaniu urządzenia nie ciągnąć za przewód zasilający. Zawsze ciągnąć za wtycz‐ kę.

• Urządzenia nie można podłączać za pomocą przedłużacza, adaptera lub rozgałęziacza (ry‐ zyko pożaru). Należy sprawdzić, czy uziemie‐ nie jest zgodne z obowiązującymi normami i przepisami.

• Przewód zasilający musi być prowadzony w taki sposób, aby w żadnym miejscu nie doty‐ kał gorących elementów.

• Urządzenie powinno być podłączone poprzez odpowiedni element zabezpieczający, który umożliwia odłączenie wszystkich żył przewo‐ du zasilającego z rozwarciem styków wyno‐ szącym co najmniej 3 mm, taki jak automa‐ tyczny wyłącznik przeciążeniowy, wyłącznik różnicowoprądowy lub bezpiecznik.

• Żadna z części przewodu zasilającego nie może być narażona na temperaturę powyżej 90°C. Niebieski przewód zerowy należy podłą‐ czyć do zacisku oznaczonego literą „N”. Brą‐ zowy (lub czarny) przewód fazowy (zamonto‐ wany w zacisku oznaczonym literą „L”) musi być zawsze podłączony do złącza fazowego.

WYMIANA PRZEWODU ZASILAJĄCEGO

W przypadku wymiany należy użyć przewodu połączeniowego typu H05V2V2-F T90 lub odpo‐ wiednika. Należy sprawdzić, czy pole przekroju przewodu jest zgodne z napięciem i temperaturą roboczą urządzenia. Żółto-zielony przewód ochronny musi być o około 2 cm dłuższy od brą‐ zowego (lub czarnego) przewodu fazowego.

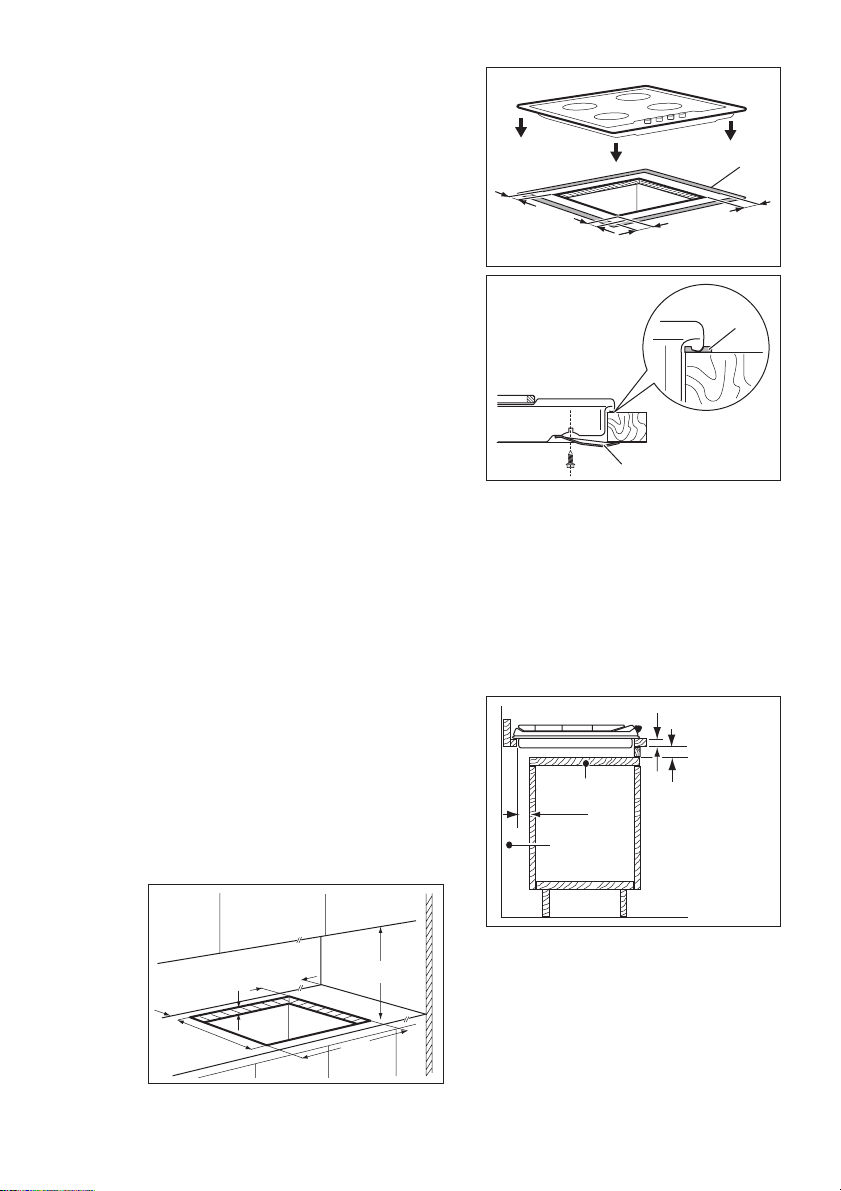

ZABUDOWA

10 mm

3 mm

11 mm

dołączona uszczelka

dołączone wsporniki

MOŻLIWOŚCI ZABUDOWY

Szafka kuchenna z drzwiami

Przegroda zamontowana pod płytą grzejną musi dać się łatwo wyjąć i umożliwić swobodny dostęp w razie wymaganej interwencji.

30 mm

60 mm

min 20 mm (max 150 mm)

min. 55 mm

480 mm

min. 450 mm

30 mm

min. 650 mm

560 mm

Wyjmowana przegroda

Przestrzeń dla podłączeń

Page 17

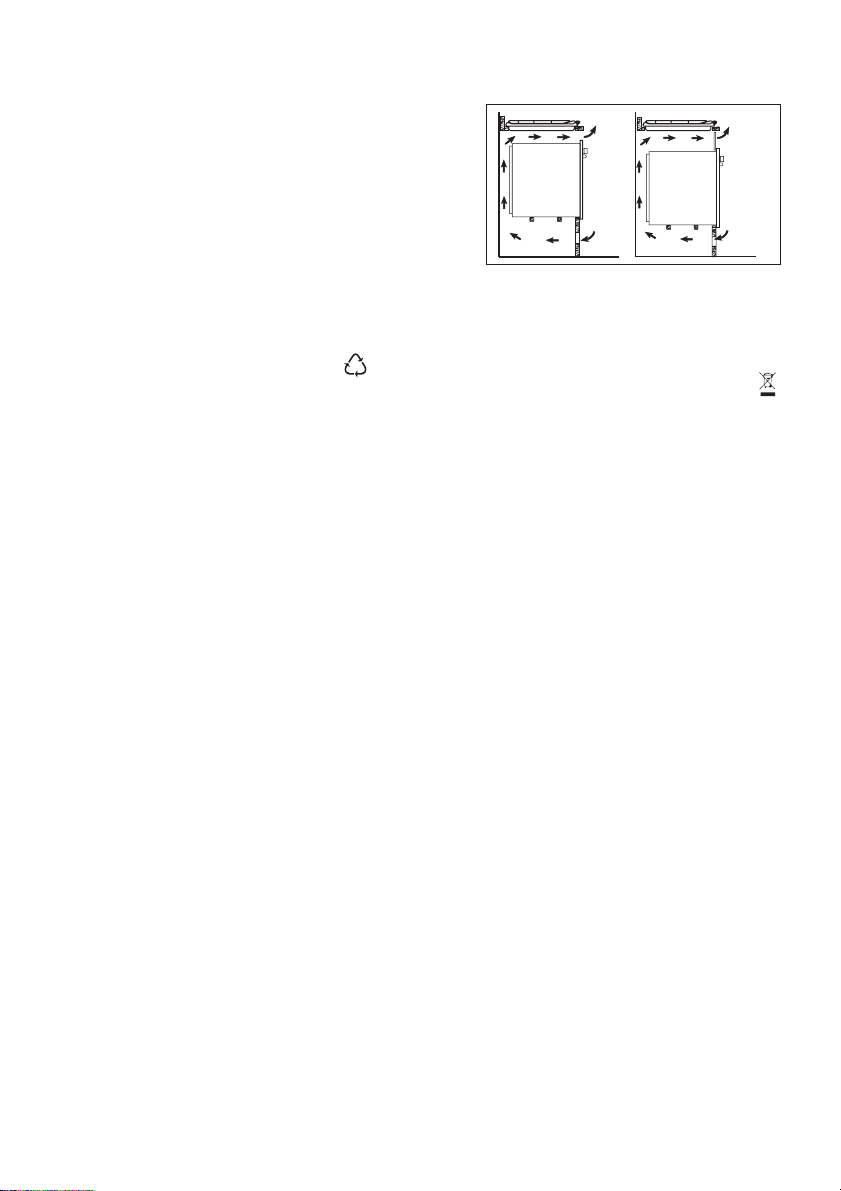

Szafka kuchenna z piekarnikiem

Wymiary wycięcia w blacie kuchennym muszą być zgodne z podanymi wymiarami, a szafka ku‐ chenna musi mieć otwory wentylacyjne zapew‐ niające ciągły dostęp powietrza. Podłączenia elektryczne płyty kuchennej i piekarnika należy wykonać osobno ze względów bezpieczeństwa

POLSKI 17

oraz w celu umożliwienia łatwego wyjęcia piekar‐ nika z szafki.

50 cm2

120 cm2

OCHRONA ŚRODOWISKA

Materiały oznaczone symbolem poddać utylizacji. Opakowanie urządzenia

włożyć do odpowiedniego pojemnika w celu przeprowadzenia recyklingu. Należy zadbać o ponowne przetwarzanie odpadów urządzeń elektrycznych i elektronicznych, aby chronić środowisko

należy

360 cm2

naturalne oraz ludzkie zdrowie. Nie wolno wyrzucać urządzeń oznaczonych symbolem

razem z odpadami domowymi. Należy zwrócić produkt do miejscowego punktu ponownego przetwarzania lub skontaktować się z odpowiednimi władzami miejskimi.

180 cm2

Page 18

www.electrolux.com

Page 19

POLSKI 19

Page 20

www.electrolux.com/shop 397243601-A-082012
