Page 1
Bruksanvisning
Käyttöohje
Brugsvejledning
Bruksanvisning
Page 2
1 - GENERELT
Dette apparatet skal installeres innendørs og kan koples til en hette montert over en platetopp.
Installasjonen skal utføres av kvalifisert personale i overensstemmelse med gjeldende lover vedrørende luften som slippes ut.
Produsenten frasier seg ethvert ansvar for skader som følge av feil installasjon eller installasjon som ikke er utført på egnet måte.
2 - SIKKERHETSFORSKRIFTER
1 - Ikke kople apparatet til røykkanaler for utslipp av forbrenningsrøyk (varmtvannsbeholdere, peiser
osv.).
2 - Kontroller at netts penningen tilsvarer den s om er oppgitt på sk iltet som er plassert på innsiden av
apparatet.
3 - Kontroller at husets elektriske system er koplet til et egnet jordingssystem.
4 - Når tilkoplingen er utført må det mont eres en top ol et bry te r mell om appa ra tet og nettet med en k on -
taktåpning på minst 3 mm.
5 - Før du utfører rengjøring ell er v edli kehol ds arbeid må du k o pl e app arat et f r a s trø mmen ved å trekke
ut støpselet eller slå av hovedbryteren.
6 - Dersom du bruke r både denne kjø kkenviften og andre appa rater som dri ves av annen energi e nn
strøm i det samme rommet (f.eks. gassapparater), må du sørge for egnet ventilasjon i rommet.
Apparatet er sikkert i bruk når undertrykket i ro mmet er på maks. 0,04 m bar. På denne måten unn -
gås det at forbrenningsgassene returnerer i rommet.
NO
2
2
Page 3
3 - INSTALLASJON

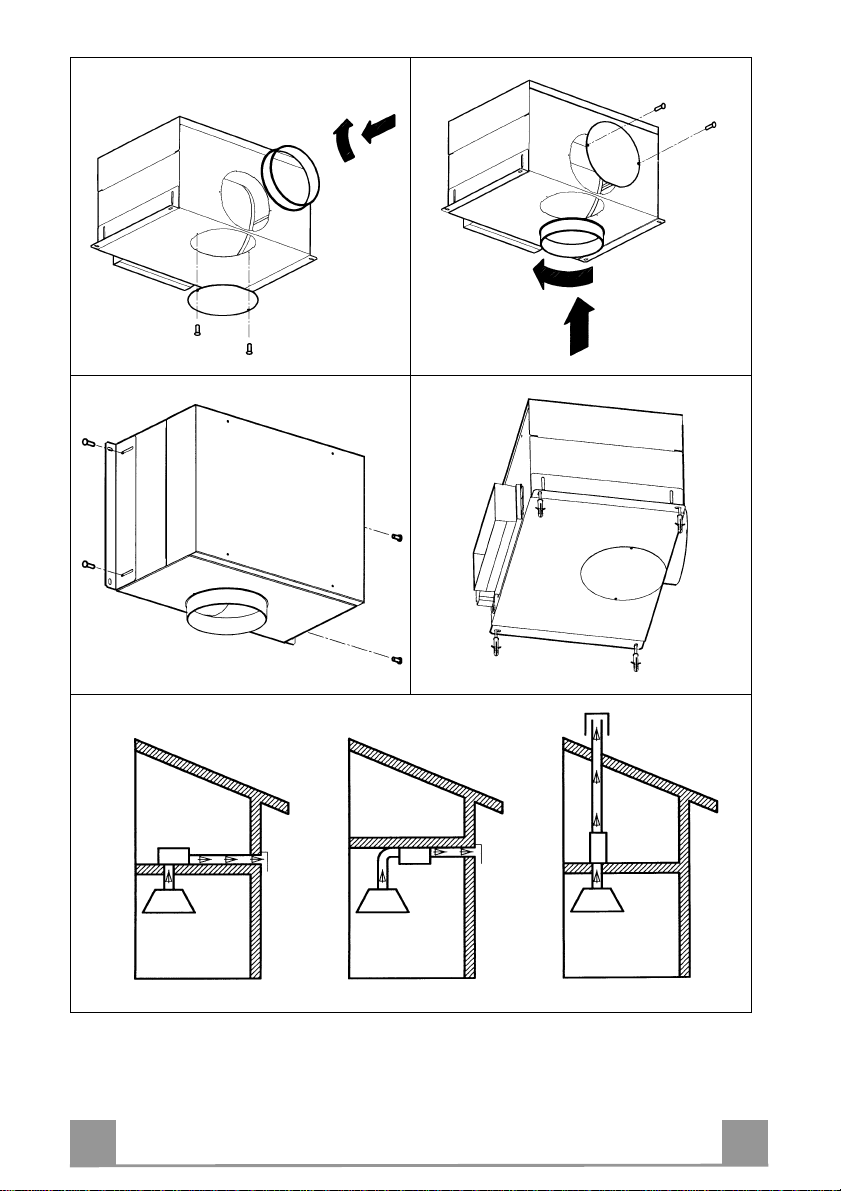

1 - Forberedelse av kjøkkenviften
Apparatet er utstyrt med et dobbelt luftinntak (nede eller bak) som må velges ut i fra type installasjon.
a - Inntak nede (fig. 1).
Før flensen inn i hullet nede og fest stålproppen i hullet bak med de to skruene som følger
med.
b - Inntak bak (fig. 2
Før flensen inn i hullet bak og fest stålproppen i hullet nede med de to skruene som følger
med.
c - Etter at du har festet proppen og flensen må du montere de to metallbøylene på rammen
med de fire skruene som følger med (fig. 3).
2 - Montering av apparatet
a - Merk av midten til bøylens hull på veggen.
b - Lag hull i veggen med en bor på 8 mm.
c - Før naglene inn i hullene og fest apparatet med de fire skruene som følger med (fig. 4).
3 - Tilkopling av rørene
Kople apparatet til kjøkkenviften med rør på 150 mm i diameter og til det eksterne luftuttaket
med rektangulære rør på 90 x 220 mm (fig. 5).

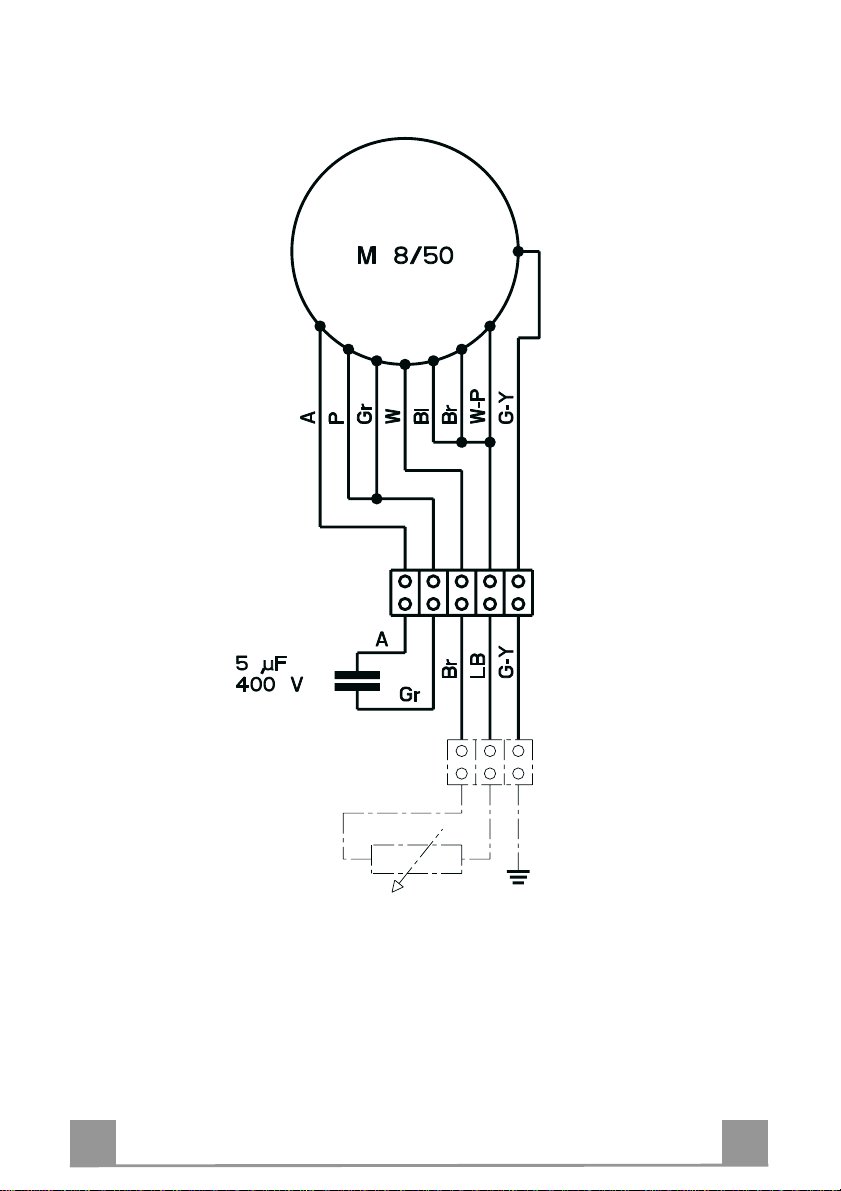

4 - Elektrisk tilkopling
Kople strømledningen til kjøkkenviftens kontroller og kontroller at motoren fungerer.
Dersom apparatet installeres lavere enn 2,3 m fra gulvet, er det nødvendig å
montere tilkoplingsrør eller beskyttelsesrister (følger ikke med) på luftinntaket
og -uttaket.
)
.
4 - RENGJØRING
Apparatet må rengjøres utvendig og innvendig med en myk klut og flytende nøytralt vaskemiddel.
Ikke bruk slipemidler.
NO
3
3
Page 4
1 - YLEISTÄ
Tämä asuntoon asennettava laite on valmis liitettäväksi keittotason yläpuolella sijaitsevaan
liesituulettimeen.
Asennuksen saa suorittaa ainoastaan pätevä henkilö ja se on tehtävä viranomaisten ilmanpoistoa koskevien määräysten mukaisesti.
Valmistaja ei vastaa väärästä tai määräysten vastaisesta asennuksesta aiheutuvista vahingoista.
2 – TURVALLISUUTTA KOSKEVIA VAROITUKSIA
1 – Älä liitä laitetta palamisesta aiheutuvan savun (lämmityslaitteen, takan, tms.) poistoputkeen.
2 – Varmista, että sähköverkon jännite vastaa laitteen sisällä olevassa arvokilvessä mainittuja arvoja.
3 – Varmista, että kodin sähköjärjestelmässä on sopiva maadoitus.
4 – Laitteen ja sähköverkon välille on asennettava verkkokytkin, jonka koskettimien väli on ainakin 3 mm.
5 – Ennen minkään puhdi stus- tai huolto toimenpiteen aloittami sta laite täyty y kytkeä irti sähköv erkosta
irrottamalla pistoke pistorasiasta tai pääkatkaisijalla.
6 - Jos samassa tilassa käytetään sekä liesituuletinta että muulla kuin s ähköenergialla toimivi a laitteita
(esimerkiksi kaasulaitteita), tilassa on oltava riittävä tuuletus.
Asianmukainen ja turvallinen käyttö saadaan aikaan tilassa, jonka alipaine ei ylitä arvoa 0,04 mbar.
Näin vältetään pakokaasujen paluu.
FI
4
4
Page 5
3 - ASENNUS
1 – Imulaitteen valmistelu
Laitteessa on kaksi ilman sisääntuloa (alhaalla ja takana). Voit valita sopivan sisääntulon asennustyypin mukaan.
a – Sisääntulo alhaalla (kuva 1)
Aseta laippa ala-aukkoon ja kiinnitä taka-aukkoon terästulppa kahdella toimitetulla ruuvilla.
b – Sisääntulo takana (kuva 2)
Aseta laippa taka-aukkoon ja kiinnitä ala-aukkoon terästulppa kahdella toimitetulla ruuvilla.
c – Kun tulppa ja laippa ovat paikoillaan, kiinnitä runkoon kaksi metallitukea neljällä toimite-
tulla ruuvilla (kuva 3).
2 – Imulaitteen asennus
a – Merkitse seinälle tukien reikien keskipisteet.
b – Poraa seinään reiät 8 mm:n terällä.
c – Aseta reikiin ruuvitulpat ja kiinnitä imulaite neljällä toimitetulla ruuvilla (kuva 4).
3 - Putkiliitännät
Liitä imulaite tuulettimeen putkilla, joiden halkaisija on 150 mm, ja ilman poistoon neliskulmaisilla putkilla 90 x 220 mm (kuva 5).
4 - Sähköliitäntä
Liitä virtajohto liesituulettimen hallintalaitteisiin ja tarkista moottorin toiminnot.
Mikäli laite asennetaan alle 2,3 metrin korkeudelle lattiasta, ilman sisään- ja ulostuloalueille on asennettava liitosputket tai suojaritilät (eivät kuulu toimitukseen).
4 – PUHDISTUS
Imulaitteen sisä- ja ulkopinnat puhdistetaan kostealla liinalla ja neutraalilla pesunesteellä.
Vältä hankaavia aineita.
FI
5
5
Page 6
1 – GENERELLE OPLYSNINGER
Dette apparatur er projekteret til indendørs brug og til installation i en emhætte, som er monteret oven over en kogezone.
Installationen skal udføres af specialiseret personale i henhold til alle lovens gældende
forskrifter for aftræk af udsugningsluft.
Producenten kan ikke gøres ansvarlig for skader, der opstår som følge af installation, der
er ukorrekt udført eller ikke er i overensstemmelse med forskrifterne.
2 – SIKKERHEDSANVISNINGER
1 - Apparaturet må ikke tilsluttes aftrækskanaler, der anvendes til aftræk af røggasser fra forbrænding
(f.eks. fyrkedler, kaminer, osv.).
2 - Man skal kontrollere, at spænding en i elnettet svarer til den, der er angiv et på mærkepladen på
apparatet.
3 - Kontrollér, at husstandens strømforsyning er udstyret med korrekt jordforbindelse.
4 - Tilslut apparatet til elnettet, idet der indsættes en topolet afbryde r med en kontaktafs tand på mindst
3 mm.
5 - Før der foretages en hvilken som helst form for vedligeholdelse, skal man koble apparatet fra ved at
tage stikket ud eller slå hovedafbryderen fra.
6 - Når udsugningsgruppen benyttes i samme ru m som apparater, der ikke er drevet elektrisk (f.eks.
apparater der kører på gas), skal der sørges for tilstrækkelig lufttilførsel til rummet.
En korrekt brug uden risi ko opnås, når de t højes te luftfald i ru mmet i kke overs tiger 0,04 mba r; man
undgår således, at udstødningsgassen slipper ind igen.
DK
6
6
Page 7
3 – INSTALLATION
1 - Forberedelse af udsugningsgruppen
Apparatet er udstyret med dobbelt lufttilførsel (nedefra eller bagfra), som man vælger alt efter
hvilken slags installation, der skal udføres.
a - Nedre lufttilførsel (fig. 1)
Sæt studsen ind i det nedre hul og spænd ståltappen fast i det bageste hul med de to medleverede skruer.
b - Bageste lufttilførsel (fig. 2)
Sæt studsen ind i det bageste hul og spænd ståltappen fast i det nedre hul med de to medleverede skruer.
c - Efter at tap og studs er fastgjort, skal man montere de to metalbeslag på strukturen ved
hjælp af de fire medleverede skruer (fig. 3).
2 - Montering af udsugningsgruppen
a - Afmærk midten af beslagenes huller på væggen.
b - Bor hul i væggen med et bor på Ø 8 mm.
c - Sæt rawlplugs i hullerne og spænd udsugningsgruppen fast ved hjælp af de fire medlever-
ede skruer (fig. 4).
3 – Rørtilslutninger
Tilslut udsugningsgruppen til emhætten med rør på Ø150 mm og til den udendørs luftaftrækskanal med rektangulære rør på 90 x 220 mm (fig. 5).
4 –Tilslutning til strømforsyning
Tilslut elledningen til emhættens betjeningspanel og kontrollér alle motorens funktioner.
Hvis apparaturet er installeret i en højde på mindre end 2,3 meter fra gulvet, er det nødvendigt, at der i luftens ind- og udsugningszoner monteres tilslutningsrør eller sikkerhedsriste (ikke medleverede).
4 – RENGØRING
Den ydre og indre rengøring af udsugningsgruppen skal udføres med en fugtig klud og et neutralt flydende rengøringsmiddel. Undgå brug af skuremidler.
DK
7
7
Page 8
1 - ALLMÄNT
Denna apparat ska installeras inomhus i hemmet och anslutas till en kåpa ovanför en tillagningshäll.
Installationen ska göras av fackman enligt gällande lagar angående rökavledning.
Tillverkaren avsäger sig allt ansvar för skador som orsakas av felaktig installation.
2 - SÄKERHETSFÖRESKRIFTER
1 - Anslut inte apparaten till rökkanaler som används för avledning av förbränningsrök (värmepannor,
öppen spis o.s.v.).
2 - Kontrollera att nätspänningen överenss tämmer med spänni ng en på märk p låten på i ns idan av appa-
raten.
3 - Kontrollera att hemmets elsystem är korrekt jordat.
4 - Anslut apparaten till elnätet med en tvåpolig strömbrytare som har ett avstånd på minst 3 mm mel-
lan kontakterna.
5 - Frånkoppla apparaten från elnätet genom att d ra ut stickkontakten eller slå ifrån huvudströmbryta-
ren innan rengöring eller underhåll utförs.
6 - När köksfläkten används tillsammans med en annan apparat som drivs m ed an nan ener gi än elekt-
ricitet (t.ex. gasdrivna apparater) ska du försäkra dig om att ventilationen i rummet är tillräcklig.
För korrekt och riskfri användning ska rummets undert ryck vara max. 0,0 4 mbar. På så sätt undviks
att röken leds tillba k a till rummet.
SE
8
8
Page 9
3 - INSTALLATION
1 - Förberedning av köksfläkten
Apparaten är utrustad med dubbelt luftintag (nedre eller bakre) som ska väljas utifrån installationstypen.
a - Nedre luftintag (fig. 1)
Sätt in flänsen i det nedre hålet och fäst stålpluggen i det bakre hålet med två medföljande
skruvar.
b - Bakre luftintag (fig. 2)
Sätt in flänsen i det bakre hålet och fäst stålpluggen i det nedre hålet med två medföljande
skruvar.
c - När du har fäst pluggen och flänsen är det dags att fästa de två metallkonsolerna på
stommen med fyra medföljande skruvar (fig. 3).
2 - Montering av köksfläkten
a - Markera konsolernas hål på väggen.
b - Borra 8 mm hål i väggen.
c - Sätt in expansionspluggarna i hålen och fäst köksfläkten med fyra medföljande skruvar
(fig. 4).
3 - Röranslutning
Anslut köksfläkten till fläktkåpan med rör på Ø 150 mm och till avledningen utomhus med
rektangulära rör på 90 x 220 mm (fig. 5).
4 - Elanslutning
Anslut elkabeln till köksfläktens reglage. Kontrollera att motorn fungerar.
Om apparaten installeras längre ned än 2,3 m från golvet är det nödvändigt att montera
anslutningsrör eller skyddsgaller (medföljer inte) vid luftintag och -utsläpp.
4 - RENGÖRING
Rengör fläktens in- och utsida med en fuktig trasa och flytande milt rengöringsmedel.
Använd inte frätande ämnen.
SE
9
9
Page 10
1 2
3 4
SE
5
1
10
Page 11
SE
1
11
Page 12
Symbolet på produktet el l er p å emballasjen v i s er at d ette produktet i k ke må behandl es s om h u s hol d ni n gs avfall. Det sk al derimot
bringes til et mo ttak f or r esir kul eri ng av elek tris k og el ektro nis k utst yr . Ved å sør ge f or kor rek t a vhendi ng av a ppar atet , vi l du bi dr a til å
forebygge de negative konsekvenser for miljø og helse som gal håndtering kan medføre. For nærmere informasjon om resirkulering av
dette produktet, vennligst kontakt kommunen, renovasjonsselskapet eller forretningen der du anskaffet det.
Symboli , joka on merkitty tuotteeseen t ai sen pakkauk see n, osoitt aa, että t ätä t uotetta ei saa käsitel lä talous jätt eenä. Tu ote o n
sen sijaan luovutettava sopivaan sähkö- ja elektroniikkalaitteiden kierrätyksestä huolehtivaan keräyspisteeseen. Tämän tuotteen
asianmukaisen hävittämisen varmistamisella autetaan estämään sen mahdolliset ympäristöön ja terveyteen kohdistuvat haittavaikutukset, joita v oi aiheut ua muuss a tapauk sessa tämän tuo tteen ep äasianm ukaisest a jätek äsittel ystä. Tark empia ti etoja täm än tuot teen
kierrättämisestä saa paikallisesta kunnantoimisto s ta, talousjätehuoltopalvelusta tai liikkeestä, josta tuote on ostettu.
Symbolet på prod uktet eller på p akken angiv er, at det te pr odukt ik ke m å beh andles som hush oldni ngsaff ald. D et sk al i stedet
overgives til en affaldsst ation for beh andling af elektrisk og elektroni sk udstyr. V ed at sørge f or at dette pr odukt bliv er bortskaffet på
den rette måde, hjælper du med til at forebygge eventuelle negative påvirkninger af miljøet og af personers helbred, der ellers kunne
forårsages af forkert bortskaffelse af dette produkt. Kontakt det lokale kommunekontor, affaldsselskab eller den forretning, hvor produkt
er købt, for yderligere oplysninger om genanvendelse af dette produkt.
Symbolen på produkten el ler emballaget anger att pro dukten inte får han teras som hush ål l s av fa l l . Den s k al l i s täl l et l äm nas i n p å
uppsamlings pla ts f ör åt ervi nni ng av el - oc h el ektr onik k omp onen ter . Gen om at t säk er ställ a at t pr od ukt en ha nter as på rät t s ätt bidr ar du
till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare
upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan.
436002395_ver4
