Gebrauchsanweisung

EFC 9640

We were thinking of you

when we made this product

Inhaltsverzeichnis

Sicherheitshinweise 1
Gerätebeschreibung 3
Bedienung der Dunstabzugshaube 3
Pflege und Reinigung 4
Wenn die Dunstabzugshaube nicht arbeitet 5
Technische Daten 5
Installation 6

Sicherheitshinweise

Die Dunstabzugshaube ist nur für den
Gebrauch im Haushalt bestimmt.

Sicherheitshinweise für den
Elektro-Installateur

Vor dem Anschluß des Gerätes darauf achten,
daß die auf dem Typenschild verzeichnete
Spannung der Netzspannung entspricht. Falls
das Gerät mit Stecker ausgerüstet ist, kann es
an jede vorschriftsmäßig installierte und gut
zugängliche Steckdose angeschlossen werden.
Bei erforderlichem Festanschluß darf die
Dunstabzugshaube nur durch einen beim
zuständigen Elektrizitäts­Versorgungsunternehmen eingetragenen
Elektro-Installateur angeschlossen werden.
Installationsseitig ist eine allpolige
Trennvorrichtung mit mind. 3 mm
Kontaktöffnung vorzusehen.
Als geeignete Trennvorrichtungen gelten z.B.
Schalter, Sicherungen (Schraubsicherungen
sind aus der Fassung herauszunehmen), FI­Schalter und Schütze mit einer
Kontaktöffnung von mehr als 3 mm. Für
Störungen, die wegen Nichtbeachten der o.g.
Anweisung auftreten, wird nicht gehaftet.
Die Anbringung der Steckdose direkt über der
Dunstabzugshaube oder über dem
darüberhängenden Oberschrank hat zwei
Vorteile:

1. Die Steckdose ist nicht sichtbar.

2. Das Gerät kann im Bedarfsfall durch

Ziehen des Gerätesteckers leicht stromlos
gemacht werden.
Anschluß
230/240 V - über festmontierte Zuleitung mit
Stecker.
(Festanschluß nur durch den zugelassenen
Elektro-Installateur.)

Sicherheitshinweise für den
Küchenmöbel-Monteur

Die Abluft darf nicht in einen Rauch- oder
Abgasschornstein eingeleitet werden. Das
Einleiten der Abluft in einen Schacht, der der
Entlüftung von Aufstellungsräumen von
Feuerstätten dient, ist nicht zulässig.
Bei Einleitung der Abluft in einen nicht in
Betrieb befindlichen Rauch- oder Abgaskamin
ist es zweckmäßig, die Zustimmung des
zuständigen Schornsteinfegermeisters
einzuholen. Für die Abluftführung sind
grundsätzlich die behördlichen Vorschriften
einzuhalten.
Bei Betrieb als Abluftgerät ist für eine
ausreichende Zuluftöffnung in etwa der Größe
der Abluftöffnung zu sorgen.
Aufgrund von Länder-Bauvorschriften
unterliegt der gemeinsame Betrieb von
Dunstabzugshauben und kamingebundenen
Feuerungsstätten, wie Gas- Thermen im
selben Raum, bestimmten Einschränkungen.
Die Feuerstätten- Verordnung läßt in solchen
Räumen nur einen Unterdruck von höchstens
0,04 mbar zu.

1

Der gemeinsame, gefahrlose Betrieb von
kamingebundenen Geräten und
Dunstabzugshauben ist nur gewährleistet,
wenn Raum und/oder Wohnung (Raum­Luftverbund) durch eine geeignete
Zuluftöffnung von ca. 500-600 cm2 von außen
belüftet sind und dadurch bei laufender
Dunstabzugshaube ein Unterdruck vermieden
wird.
Im Zweifelsfalle bitte Rat und Zustimmung
des zuständigen Bezirks­Schornsteinfegermeisters oder der örtlichen
Baubehörde einholen.
Da in Räumen ohne Feuerstätte die Regel gilt:
„Zuluftöffnung so groß wie Abluftöffnung“,
kann durch eine größere Öffnung von 500-600
cm2 der Wirkungsgrad der Ablufteinrichtung
beeinträchtigt werden.
Der Betrieb der Haube als Umlufthaube ist
unter den genannten Umständen gefahrlos und
unterliegt nicht den oben genannten
Vorschriften.
Die Funktion der Dunstabzugshaube bei
Abluftbetrieb ist nur dann optimal, wenn
folgendes beachtet wird:

- kurze, gerade Abluftstrecken

- möglichst wenige Rohrbögen

- Verlegung der Rohre nicht in spitzen
Winkeln, sondern in flachen Bögen

- möglichst große Rohrdurchmesser (150 mm).
Bei Nichtbeachtung dieser Grundsätze muß
mit drastischen Leistungsverlusten und
erhöhten Betriebsgeräuschen gerechnet
werden.
Wird der Küchendunst durch die Außenwand
ins Freie abgeleitet, so wird ein Teleskop­Mauerkasten MKZ (mit Ab- und Zuluft) aus
dem Sonderzubehörprogramm benötigt.
Bei Montage der Dunstabzugshaube sind
folgende Mindestabstände von der
Kochstellen-Oberkante bis Unterkante der
Dunstabzugshaube einzuhalten:

Sicherheitshinweise für den
Benutzer

Es ist ratsam, die Dunstabzugshaube einige
Minuten vor Beginn des Kochens
einzuschalten und sie ungefähr 15 Minuten
danach weiterlaufen zu lassen, damit alle
Gerüche sicher entfernt werden.
Es muß darauf geachtet werden, daß
Kochstellen bei Betrieb stets abgedeckt sind,
damit das Gerät nicht durch zu starke
Hitzeentwicklung beschädigt wird. Unbedingt
zu vermeiden sind offene Feuerstellen bei
Gasherden.
Außerdem ist beim Fritieren über Herd/Mulde
das zum Fritieren verwendete Gerät während
des Betriebes zu beaufsichtigen.
Das im Fritiergerät enthaltene Öl kann sich
durch Überhitzung selbst entzünden.
Achtung, durch Überhitzung besteht
Brandgefahr!
Flambieren ist unter der Dunstabzugshaube
nicht erlaubt. Bei allen Arbeiten an der
Dunstabzugshaube, auch beim
Lampenwechsel, ist das Gerät stromlos zu
machen (Schraubensicherungen aus der
Fassung herausnehmen bzw.
Sicherungsautomaten abschalten).
Es ist wichtig, die Filterwechsel bzw.
Reinigungsintervalle einzuhalten. Bei
Nichtbeachtung kann infolge von
Fettablagerungen Feuergefahr bestehen, das
Laufgeräusch lauter und die Leistung
vermindert werden.

Elektro 650 mm
Gas 650 mm

2

Gerätebeschreibung

Dunstabzugshaube

Unbedingt beachten: Die Haube darf
nicht an einen Schornsteinzug
angeschlossen werden, an dem bereits
Rauchgase von Heizung oder Kamin
abgeleitet werden.

Zubehör

Dies gehört zum Lieferumfang der
Dunstabzugshaube

• Ein Reduzierflansch Ø 150 - 125 mm.

• Ein Kunststoffbeutel mit Bedienungs-

Abb. 1

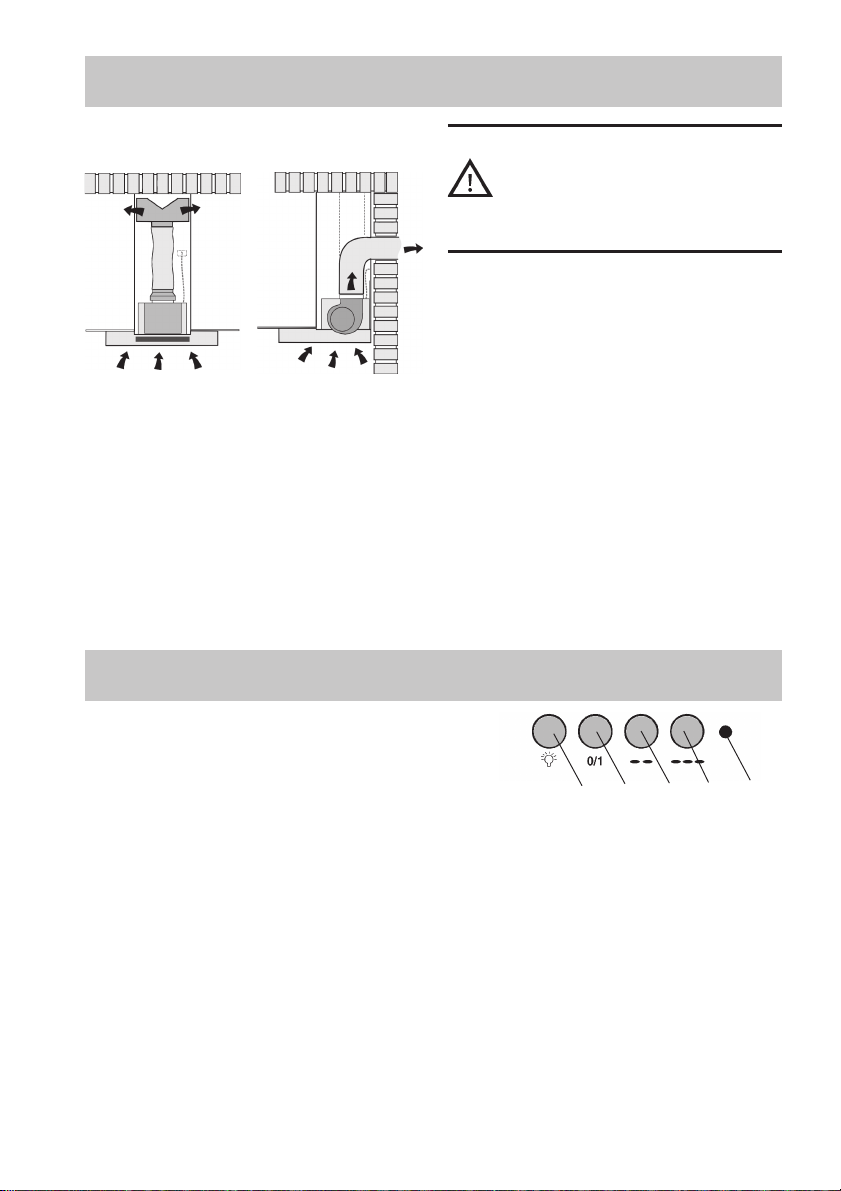

Funktionen

Zwei Systeme stehen zur Wahl:

• Ableitung über Abluftanschlußsatz
(Zubehör) und Abluftkanal.

• Umluftbetrieb mit Kohlefilter (Zubehör).

anleitung und Schablone zur Wand­befestigung.

• Ein Kunststoffbeutel mit: einer
Wandbefestigung für die Abzugshaube,
Schrauben, Flansch, Dübel und einer
Halterung für die Montage des
Abluftkanals.

• Eine Umluftweiche für Umluftbetrieb.

Bestellung über den Kundendienst:

• Kohlefilter. Wenn die Dunstabzugshaube
im Umluftbetrieb arbeitet, ist ein
Kohlefilter erforderlich.

Bedienung der Dunstabzugshaube

Steuerfeld

Die Dunstabzugshaube ist mit einem Motor
mit regelbarer Drehzahl ausgestattet. Es wird
empfohlen, bei normalen Verhältnissen die
niedrige Geschwindigkeit und bei höheren
Konzentrationen von Gerüchen und Dampf
die hohe Geschwindigkeit zu wählen.
Das Bedienfeld hat drei Schalter: (Abb. 2):

A BELEUCHTUNG: Ein-und Ausschalten
B EIN-/AUSSCHALTTASTE Gebläsestufe 1
C ZUSCHALTTASTE Gebläsestufe 2
D ZUSCHALTTASTE Gebläsestufe 3
E WARNLICHT

Die Dunstabzugshaube bereits einige Minuten
vor Aufnahme der Kochaktivitäten einschalten,
so daß in der Küche ein Unterdruck gebildet
wird. Nach Ende des Kochvorgangs sollte die
Abzugshaube noch weitere 15 Minuten
betrieben werden, oder zumindest so lange,
bis alle Dämpfe abgeführt worden sind.

Abb. 2

A B C D E

Richtig lüften

Damit die Dunstabzugshaube einwandfrei
arbeiten kann, muß leichter Unterdruck in der
Küche gebildet werden. Daher müssen
Küchenfenster geschlossen sein, wenn die
Abzugshaube in Betrieb ist. In einem
angrenzenden Raum kann jedoch ein Fenster
geöffnet sein, wenn die Abzugshaube benutzt
wird.

Wichtig zu wissen

Wenn die Dunstabzugshaube gleichzeitig mit
einem offenen Kamin betrieben wird, der Luft
aus dem Innern des Hauses verbraucht, kann
Rauch in den Raum gezogen werden. In
diesem Fall ein Fenster öffnen. Dies gilt nicht,
wenn die Abzugshaube mit einem Kohlefilter
versehen ist.

3

Pflege und Reinigung

Vor der Reinigung die Dunstab­zugshaube immer stromlos machen.
Hierzu den Stecker aus der Steckdose
ziehen oder die entsprechende
Sicherung herausdrehen.

Reinigung des Gehäuses

Die Außenseite der Dunstabzugshaube mit
einem feuchten Tuch und einem milden
Reinigungsmittel abwischen. Keine scharfen,
ätzenden oder feuergefährlichen
Reinigungsmittel verwenden.

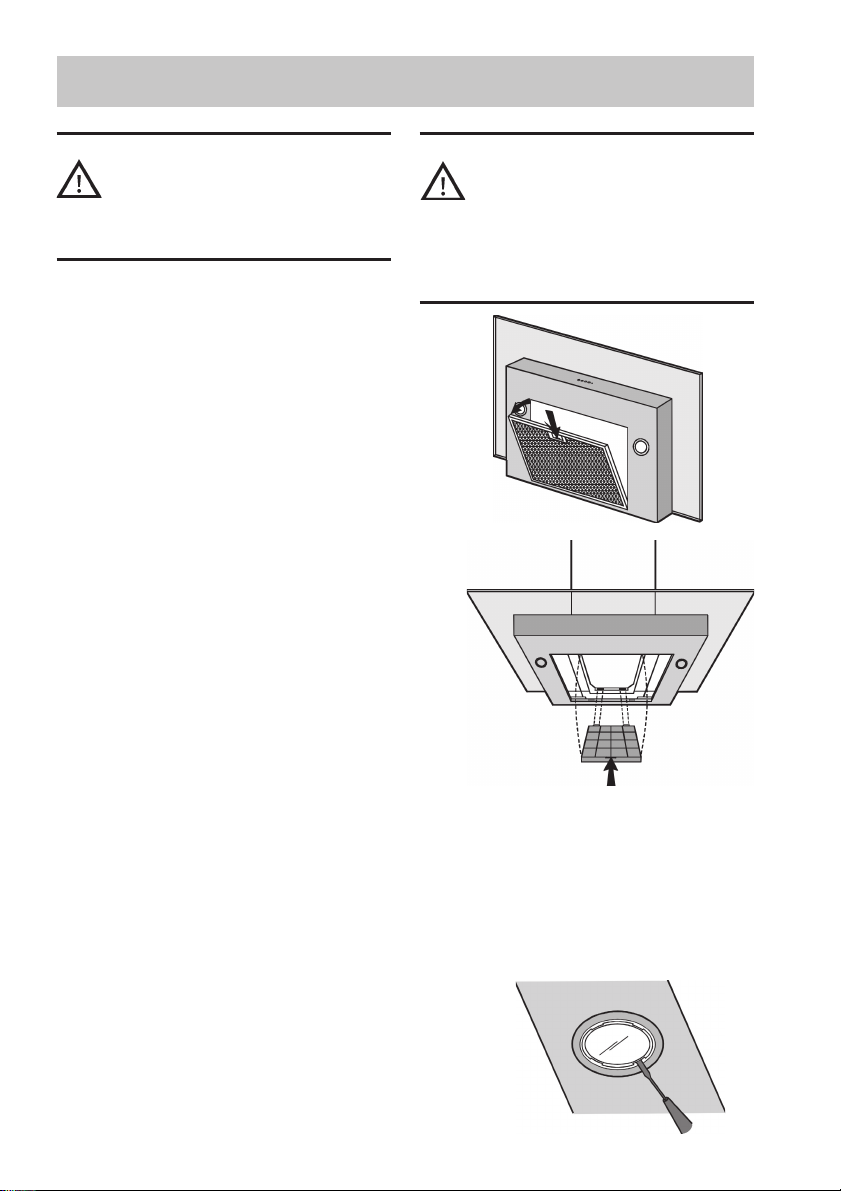

Reinigung des Fettfilters

Der Fettfilter ist periodisch in Abhängigkeit
vom Gebrauch (mindestens jedoch alle zwei
Monate) zu reinigen. Entfernen des Filters:
Den Festhalter in der Nähe des Griffs nach
innen drücken und den Filter nach unten ziehen
(Abb. 3).
Der Fettfilter besteht aus Aluminiumdrähten,
an denen das Fett aufgefangen wird. Filter in
heißem Wasser mit fettlösendem Spülmittel
oder in der Spülmaschine reinigen.
Filter vor dem Wiedereinsetzen trocknen
lassen. ACHTUNG! In der Spülmaschine
kann sich der Fettfilter verfärben.

Austausch des Kohlefilters

Gilt nur für Umluftbetrieb. Der Kohlefilter
absorbiert Gerüche und Dämpfe. Er kann
nicht gewaschen werden und muß mindestens
im Abstand von sechs Monaten bzw. bei
konstanter Benutzung häufiger ausgewechselt
werden. Entfernen des Fettfilters (Abb. 4):
* Die Arretierung nach innen drücken und

nach unten ziehen, bis die beiden
Gehäusezungen aus ihrem Sitz entfernt
werden können.

* Kohlefilter herausnehmen.

Den Filter häufig reinigen (Angaben
des Herstellers beachten, bzw. ca. alle
4 Wochen). Die Fettschicht in Filter
und Abluftkanal stellt eine Feuergefahr
dar, wenn man zum Beispiel vergißt,
eine Herdplatte abzustellen (oder bei
einer Überhitzung anderer Ursache).

Abb. 3

Abb. 4

Austauschen der Lampe

Deckel durch vorsichtiges Aufhebeln
öffnen (Abb. 5). Durch Lampen derselben
Art ersetzen.

Abb. 5

4

Wenn die Dunstabzugshaube nicht arbeitet

Bevor der Kundendienst
gerufen wird

prüfen, ob sich der Netzstecker in der
Steckdose befindet und keine Sicherung
deaktiviert ist. Alles unterlassen, was das
Gerät beschädigen könnte. Wenn sich die
Störung nicht beheben lässt, Fachhändler
verständigen.

Kaufbestätigung aufbewahren.

Ersatzteile

Ersatzteile sind über den Fachhändler
erhältlich. Bei der Bestellung von Ersatzteilen
die Produktnummer und Modellbezeichnung
angeben. Diese Angaben befinden sich auf dem
Typenschild.
Das Typenschild wird nach Abnahme des
Fettfilters sichtbar.

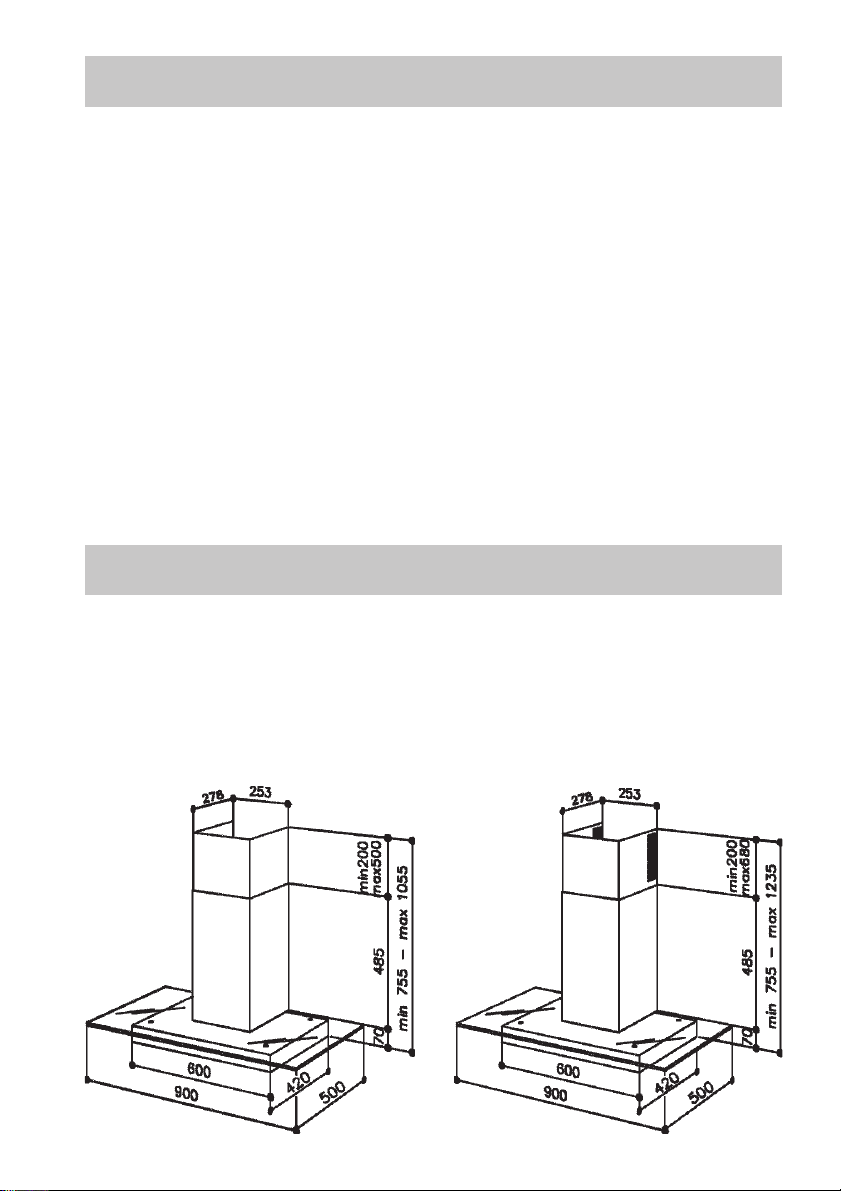

Technische Daten

Abmessungen Höhe 755-1235 mm

Breite 900 mm
Tiefe 500 mm

Beleuchtung Max. 2x20 W
Fettfilter 1 Stk.
Anschlußwert 230/240 V
Gesamtanschlußwert 175 W

Wechseln der Anschlußleitung

Sollte die Anschlußleitung zur
Dunstabzugshaube beschädigt sein, muß sie
durch einen anerkannten Kundendienst ersetzt
werden. Für diese Arbeit werden
Spezialwerkzeuge benötigt.

5

Installation

Auspacken

ACHTUNG! Kontrollieren, daß die Dunstabzugshaube nicht beschädigt ist.
Eventuelle Transportschäden müssen sofort dem für den Transport Verantwortlichen gemeldet
werden. Schäden, Fehler und eventuell fehlende Teile müssen sofort dem Verkäufer gemeldet
werden. Das Verpackungsmaterial sicher verwahren, damit kleine Kinder nicht damit spielen
können.

Anbringung

Die Dunstabzugshaube wird freihängend an der Wand befestigt. Der Mindestabstand der
Unterkante der Abzugshaube bis zu elektrischen Herden oder Kochplatten beträgt 65 cm, zu
Gaskochstellen ebenso 65 cm.

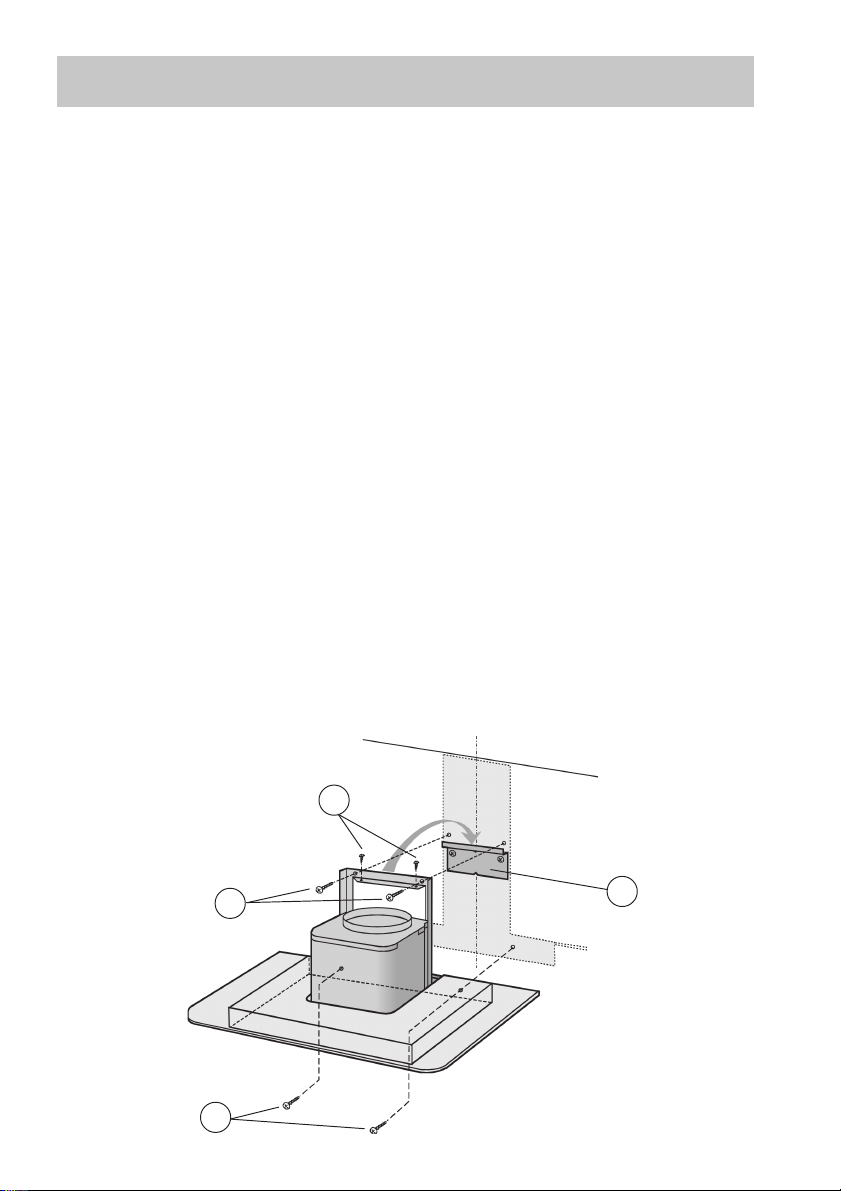

Montage der Dunstabzugshaube (Abb. 6):

Bohren Sie mit der mitgelieferten Bohrschablone die Löcher an den jeweiligen Stellen an der
Wand. Wie bereits im Kapitel “Anbringung” beschrieben, ist darauf zu achten, daß der Abstand
zwischen dem unteren Rand der Haube und der Kochfläche mindestens 650 mm beträgt. Die
Montageplatte (B) mit Schrauben und Dübeln (Platte, Schrauben und Dübel werden
mitgeliefert) befestigen. Benutzen Sie die beiden auf der Platte ausgesparten Dreiecke, um diese
ganz in Richtung auf die Längsachse der Haube hin auszurichten. Dann die Haube in die
Montageplatte einhängen. Die horizontale Position regulieren, indem die Haube in
Übereinstimmung mit der Anordnung der Hängeschränke nach rechts oder nach links verschoben
wird. Die Höhenregulierung erfolgt mit den beigepackten Justierschrauben (V). Nach erfolgter
Regulierung wird die Haube endgültig mit 4 Schrauben (M) befestigt: die 4 zu bohrenden Löcher
auf der Wand markieren, Haube entfernen und 8 mm Durchmesser Löcher bohren. Vor der
endgültigen Befestigung die mitgelieferten Dübel einsetzen.

Abb. 6

V

M

B

M

6

Montage für Abluftbetrieb

Der Dunst der Abzugshaube kann über einen
Abluftkanal entweder mit flexiblen oder festen
feuerhemmenden Rohren von 125 oder 150
mm Durchmesser nach außen geleitet werden.
Die Entscheidung bleibt dem Installateur
überlassen. Beim Einsatz von Rohren mit 125
mm Durchmesser muß der Reduzierstutzen
auf dem Abluftkanal aufgesteckt werden
(Abb.7). Der Installateur muß für die Montage
ausreichend Rohr- und Abdichtmaterial
vorsehen. Falls die Abzugshaube mit
montierten Kohlefiltern ausgeliefert wurde,
sind diese zu entfernen.
Die Breite des Teleskoprohr-Tragbügels (E)
über die in Abb. 8 gezeigten Schrauben (F)
regulieren. - Anschließend mit Hilfe der
mitgelieferten Dübel und Schrauben (G) den
Tragbügel so an der Decke befestigen, dass
er mit der Haube ausgerichtet ist. - Das
nicht mitgelieferte Abluftrohr an die
Austrittsöffnung der Haube anschließen und
mit einer Metallschelle befestigen - Abb. 9

- Bei der Abluftversions ist das obere
Kaminteil umzudrehen, damit sich die
Luftaustrittsgitter unten befinden (Abb. 10).

- Über das Anschlusskabel die
Stromversorgung zur Haube herstellen. Die
beiden Kaminteile in die Haube einfügen;
das obere Rohr bis zur Decke ziehen und
mit 2 Schrauben (H) befestigen (Abb.11).

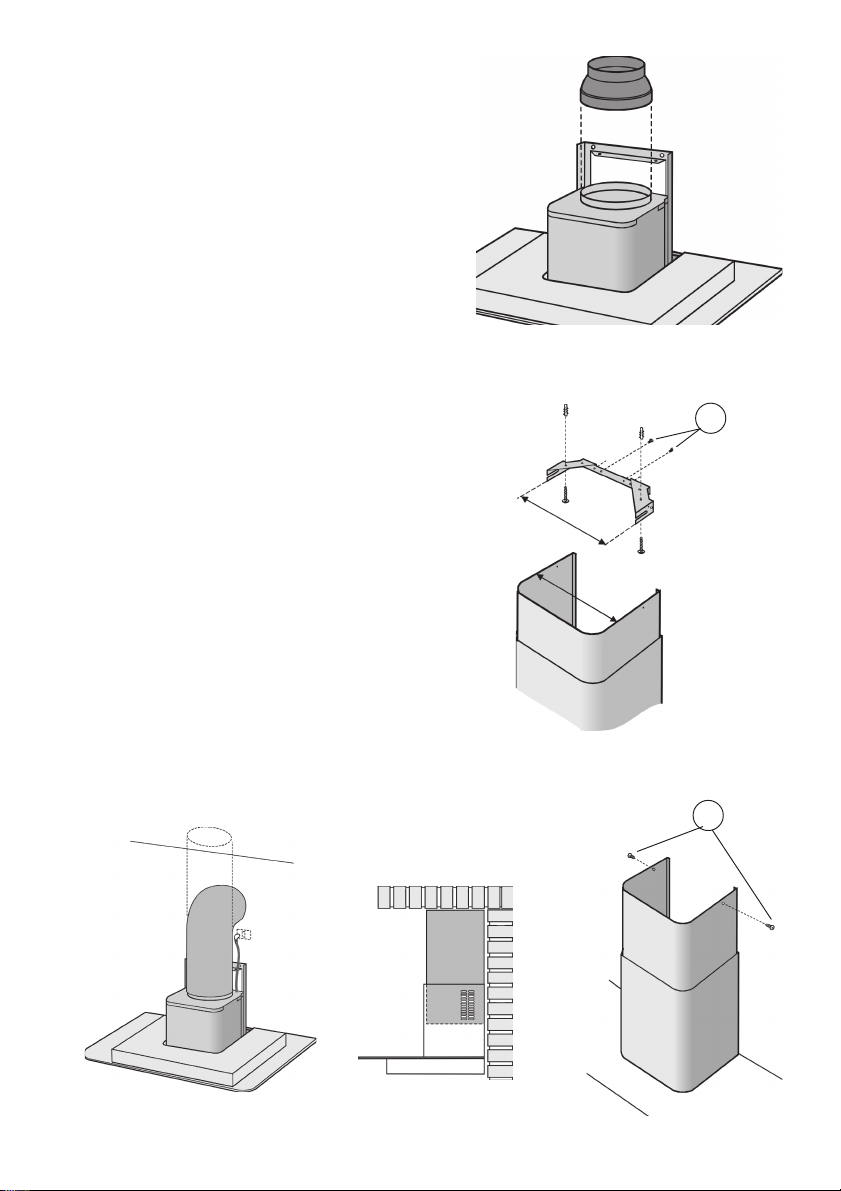

Abb. 7

Abb. 8

=

F

G

E

G

=

Abb. 9 Abb. 10

H

Abb. 11

7

Montage für Umluftbetrieb

Die gefilterte Luft tritt über die Umluftweiche
nach links und rechts durch die Kaminseiten­schlitze aus.
Die Breite des Teleskoprohr-Tragbügels (E)
über die in Abb. 8 gezeigten Schrauben F
regulieren. - Anschließend mit Hilfe der
mitgelieferten Dübel und Schrauben (G) den
Tragbügel so an der Decke befestigen, dass
er mit der Haube ausgerichtet ist. - Das
Reduzierstück am Luftaustritt auf die
Haube montieren (Abb. 7). - Verwenden Sie
hierzu die beiden mitgelieferten Schrauben. ­Befestigen Sie das nicht zum Lieferumfang
gehörende Abluftrohr (Durchmesser 125
mm) an der Umluftweiche und sichern Sie
es mit Hilfe einer Rohrschelle (Rohr und
Schelle werden nicht mitgeliefert); befestigen
Sie die Umluftweiche am oberen Kamin
(Abb. 12) mit 4 Schrauben.

- Die 2 zusammengefügten Kaminteile auf
die Haube stellen; das obere Rohr bis zur
Decke führen und mit den 2 Schrauben (H)
befestigen - Abb. 11. Den unteren
Kaminteil anheben, mit Klebeband am
oberen Kamin fixieren und das Abluftrohr
mit dem Gebläsestutzen verbinden
(Abb.13). Die elektrische Verbindung der
Haube über das Stromkabel herstellen.
Klebeband-Fixierung lösen und den unteren
Kaminteil auf den Haubenkörper aufsetzen.
Kohlefilter durch Einführen der
Gehäusezungen in die dafür vorgesehenen
Aussparungen und Hochklappen bis zum
Einrasten wieder einsetzen (Abb. 14).

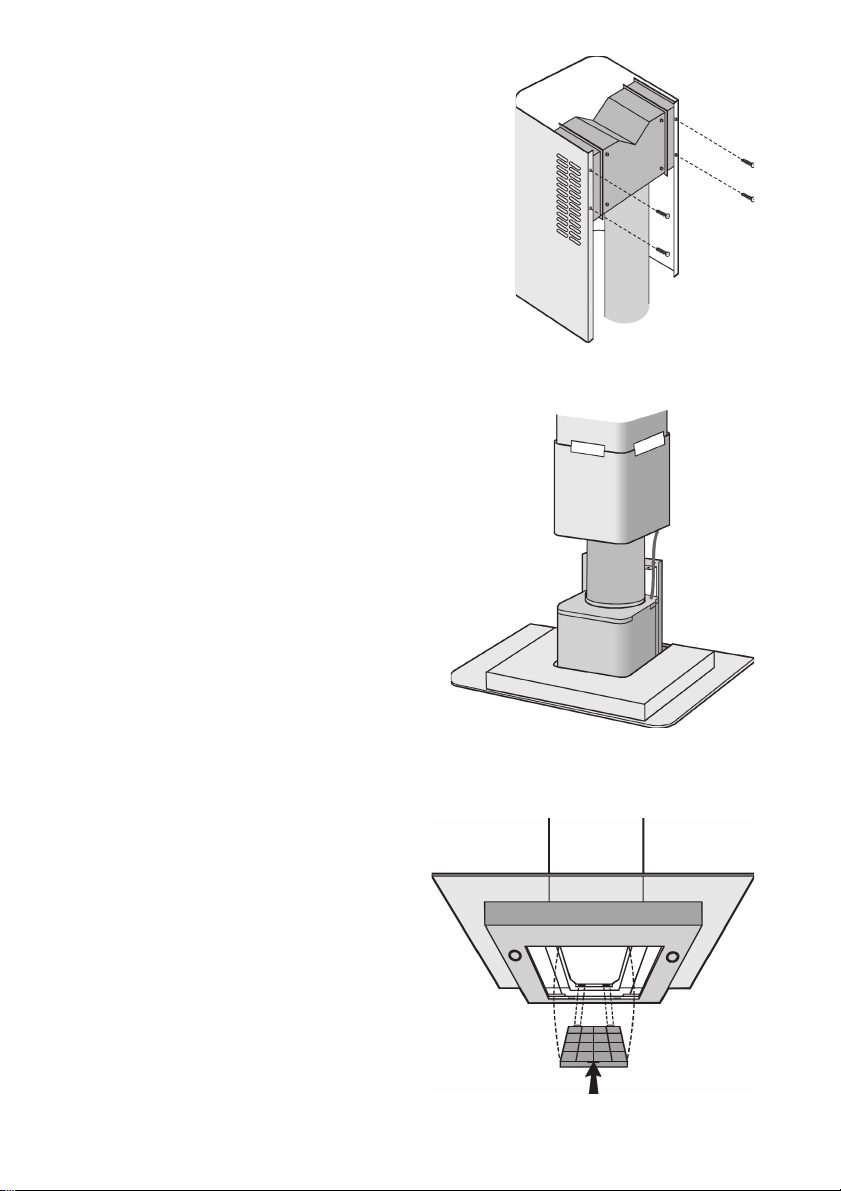

Abb. 12

Abb. 13

Abb. 14

8

www.electrolux.com

04306891/1
