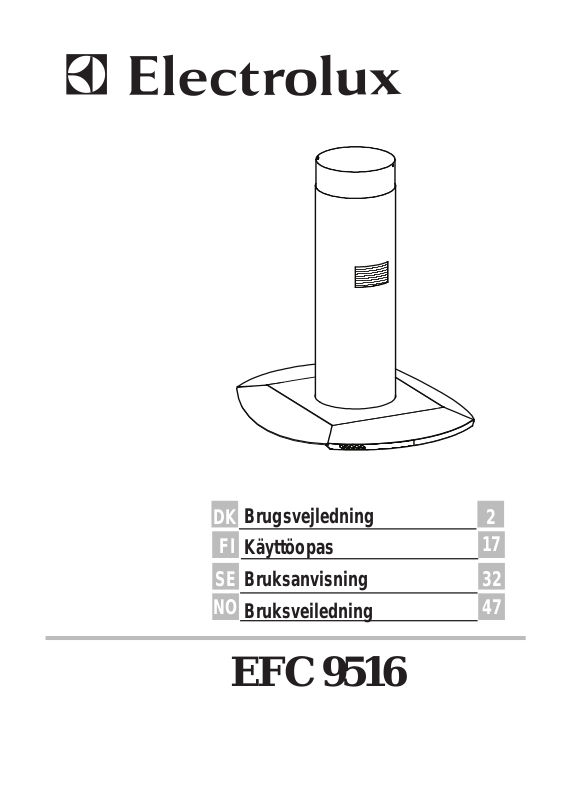

EFC 9516
Kjære kunde,
Hvis du følger anbefalingene i denne instruksjonshåndboken, vil utstyret ha en konstant høy ytelse og gi effektiv bruk i mange år fremover.
INNHOLD
SIKKERHETSFORSKRIFTER |
48 |
EGENSKAPER |
49 |
INSTALLASJON |
51 |
BRUK |
55 |
VEDLIKEHOLD |
56 |
RENGJØRING |
60 |
SAMMENSETTING |
61 |
NO |
|
47 |
SIKKERHETSFORSKRIFTER
Ventilatoren må bare brukes i privathusholdninger og til normal husholdningsbruk. Den oppfyller internasjonale sikkerhetsforskrifter og kvalitetsstandarder. Alle sikkerhetstiltak kan likevel ikke fjerne absolutt all fare for ulykker.Les derfor nøye gjennom anvisninger, råd og advarsler før du installerer og begynner å bruke ventilatoren.
Vær spesielt oppmerksom på tekster med en varseltrekant, for å unngå skader på personer eller eiendom. Husk. å ta vare på instruksjonsboken, som må følge med dersom ventilatoren selges eller overlates til en annen person.
Ved installasjon og service
•Elektriske installasjoner/tilkoblinger skal utføres av autorisert personell. Montering skal gjøres av kyndig person. Arbeid utført av person uten tilstrekkelig kunnskap kan forringe produktet eller føre til skade på person og/eller eiendom.
•Minste tillatte avstand fra ventilatorens underside til elektrisk komfyr eller ovn er 50 cm, og til gasskomfyr eller ñovn 50 cm.
•Påse at tilførselskabelen ikke kommer i klem ved installasjonen.
•Ventilatoren er elektrisk frakoblet kun når pluggen eller sikringene er tatt ut.
•Vær oppmerksom på at utblåsningsluften ikke må lede inn i en kanal som brukes for røykgasser fra ovn eller fyranlegg som benytter annen energiform enn elektrisitet, som f.eks. parafin eller ved.
Ved bruk
•La aldri frityrkoking, smelting av fett,parafin eller annet lettantennelig materiale stå uten tilsyn. Ved en eventuell brann: Slå umiddelbart av kjøkkenventilatoren og komfyren.
OBS! Kvel ilden med et lokk. Bruk aldri vann.
•Flambering bør ikke skje under ventilatoren. Dette kan forårsake brann. Tenk også på at stekefett kan ta fyr dersom det blir overopphetet. La ALDRI en stekepanne stå på
uten tilsyn.
•Ventilatorens fettfilter skal rengjøres regelmessig for å unngå at det kan dryppe fett ned på kokesonen og forårsake brann. Se videre under overskriften îVedlikehold og rengjøringî i instruksjonsboken.
Ved skroting
Hindre at det skjer ulykker med den kasserte ventilatoren. Ta ut støpselet og kapp deretter kabelen der den kommer ut fra ventilatoren. Kontakt eventuelt din kommune om hvor du kan kaste ventilatoren.evakueringskanal, brukes det ved monteringen et
Advarsel! Utblåsingsluften må ikke lede inn i en kanal som benyttes for røykgasser fra ovn eller fyranlegg som benytter annen energiform en elektrisitet som feks ved eller parafin.
Ventiler riktig
For at ventilatoren skal fungere helt riktig, må det dannes et undertrykk på kjøkkenet. Hold derfor kjøkkenvinduene lukket mens ventilatoren går.Åpne gjerne vinduet i et rom ved siden av når ventilatoren brukes.
Viktig å vite
Dersom ventilatoren brukes samtidig med en peis eller ovn som tar sin luft inne i rommet, kan det oppstå undertrykk slik ut røyk trekkes inn i rommet. Sørg da for å åpne et vindu e.l. slik at peisen/ovnen får tilstrekkelig med luft. Gjelder ikke dersom ventilatoren benyttes med kullfilter.
NO |
|
48 |
EGENSKAPER
|
|
135 |
790 |
min. 790 max. 965 |
90 |
|
|
500 |
72
898
340
732 |
435 |
500
650 min.
NO |
|
49 |
Deler
21
23
22
12g
7.1a
7.1
7.1b
2.1
2
2.2
1
12f
|
|
Ref. |
Antall |
Produktets deler |
|
|
|
1 |
1 |
Kjøkkenviftens hoveddel komplett med: Kontrol- |
|
|
|
|
|
ler, lys, filtre. |
|
|
|
2 |
1 |
Uttrekkbart røkrør; består av: |
|
|
|
2.1 |
1 |
Øverste røkrør |
|
|
14.1 |
2.2 |
1 |
Nederste røkrør |
|
11 |
|
7.1 |
1 |
Uttrekkbart beslag med sugesystem; består av: |
|
|
7.1a |
1 |
Øverste beslag |
||
|
|
||||
12h |
|
7.1b |
1 |
Nederste beslag |
|
15 |
8 |
1 |
Retningsrist for luftutløp |
||
|
|||||
|
|
9 |
1 |
Reduksjonsflens med en diameter på 150-120 |
|
|
|
|
|
mm |
|
14 |
|
10 |
1 |
Flens med en diameter på 150 mm med |
|
|
|
|
tilbakeslagsventil |
||
|
|
|
|
||
|
25 |
14 |
1 |
Forlengelsesledning for luftutløp fra kjøkkenvift- |
|
9 |
|
|
|
ens hoveddel; består av 2 halvdeler |
|
|
14.1 |
1 |
Forlengelsesledning for luftutløpskopling |
||
|
|
||||
|
|
15 |
1 |
Luftutløpskopling |
|
10 |
|
25 |
2 |
Slangeklemmer |
|
|
|
Ref. |
Antall |
Installasjonsdeler |
|
|
|
11 |
4 |
Ekspansjonsplugger med en diameter på 10 |
|
|
|
|
|
mm |
|
|
|
12b |
3 |
Skruer 2,9 x 4,5 |
|
|
|
12f |
4 |
Skruer 3,5 x 9,5 |
|
|
|
12g |
4 |
Skruer M6 x 80 |
|
|
8 |
12h |
4 |
Skruer 5,2 x 70 |
|
|
21 |
1 |
Boremal |
||
|
|
||||
|
12e 24 |
22 |
4 |
Skiver med en innvendig diameter på 6,4 mm |
|
|
23 |
4 |
Mutrer M6 |
||
|
|
|
Antall |
Dokumentasjon |
|
|
|
|
1 |
Bruksveiledning |
|
|
12c |
|
|
|
NO |
|
50 |
INSTALLASJON
Boring av hull i veggen og festing av konsollene
BORING AV HULL I TAKET/HYLLEN
•Ved hjelp av en blytråd må du merke av midten på platetoppen i taket/hyllen.
•Støtt boremalen 21 (følger med) til taket/hyllen. Midten på kjøkkenviften må passe sammen med det avmerkete midtpunktet og midtlinjen til boremalen må være på linje med midtlinjen til platetoppen.
•Merk av midten til hullene til boremalen.
•Bor hull i de følgende punktene:
•Betongtak: Alt etter hvilken type ekspansjonsplugger som brukes.
•Teglsteinstak med lufterom mellom (tykkelsen på bærelaget er 20 mm): 10 mm i diameter. Før inn ekspansjonspluggene 11 (følger med) med en gang.
•Trebjelker: Alt etter hvilken type skruer til tre som brukes.
•Trehylle: 7 mm i diameter.
•Passasje for nettkabelen: 10 mm i diameter.
•Luftutløp (sugeversjon): Alt etter diameteren til tilkopling til det eksterne utløpsrøret.
•Skru inn to skruer på kryss og la dem stikke 4-5 mm ut fra taket:
•Betongtak: Ekspansjonsplugger til betong (følger ikke med).
•Teglsteinstak med lufterom mellom (tykkelsen på bærelaget er 20 mm): Skruer 12h (følger med).
•Trebjelker: Skruer til tre (følger ikke med).
•Trehylle: Skruer 12g med skiver 22 og mutrer 23 (følger med).
