Page 1

Brugsvejledning

Käyttöopas

Bruksanvisning

Bruksveiledning

EFC 9515

15 28

Page 2

Hyvä asiakas Tämän ohjekäsikirjan suosituksia noudattamalla saat laitteestasi

parhaan mahdollisen hyödyn ja varmistat, että se toimii tehokkaasti useita vuosia.

SISÄLTÖ

TURVALLISUUSTIETOA 16 MITAT JA OSAT 17 ASENNUS 19 KÄYTTÖ 22 HUOLTO 23 PUHDISTAMINEN 26 KOKOAMINEN 27

15FI

Page 3

TURVALLISUUSTIETOA

Liesituuletin on tarkoitettu vain normaaliin kotitalouskäyttöön. Se täyttää kansainväliset turvallisuusmääräykset ja laatustandardit. Turvallisuustoimenpiteet eivät voi kuitenkaan kokonaan poistaa kaikkia tapaturmavaaroja. Lue sen vuoksi huolellisesti ohjeet, neuvot ja varoitustekstit ennen liesituulettimen asennusta ja käyttöönottoa.Kiinnitä erityistä huomiota varoituskolmiolla merkittyihin teksteihin henkilö- ja esinevahinkojen välttämiseksi.Säilytä käyttöohje ja anna se liesituulettimen mukana, jos se myydään tai luovutetaan toiselle henkilölle.

Asennus ja huolto

• Kaikki sähköasennukset on annettava valtuutetun asentajan ja lieden asennus ammattitaitoisen henkilön tehtäväksi. Jos työt tekee henkilö, jolla ei ole riittäviä tietoja, liesituulettimen ominaisuudet saattavat huonontua ja seurauksena saattaa olla henkilö ja/ tai esinevahinkoja.

• Pienin sallittu etäisyys liesituulettimen alareunasta sähkölieteen tai tasoon on 50 cm ja kaasulieteen tai tasoon 50 cm.

• Varmista, ettei liesituulettimen liitäntäjohto joudu puristuksiin asennettaessa.

• Liesituuletin on jännitteetön vain silloin, kun pistoke tai sulake on irrotettu.

• Poistoilmaa ei saa johtaa kanavaan, jota käytetään muulla kuin sähköllä toimivien laitteiden, esim öljypolttimen tai puulieden savukanavana.

Kun käytät tuuletinta

• Uppopaistettaessa tai sulatettaessa rasvaa, parafiinia tai muita helposti syttyviä elintarvikkeita liettä ei saa jättää ilman valvontaa. Mahdollisen palon sattuessa: Sulje välittömästi liesituuletin ja käännä keittoalueen/levyn vääntimet nolla-asentoon

HUOM! Tukahduta tuli kannella. ƒlä koskaan käytä vettä.

• Tuulettimen alla ei saa liekittää. Se voisi aiheuttaa palovaaran. Muista myös, että paistorasva saattaa ylikuumetessaan syttyä palamaan. ƒlä koskaan jätä paistinpannua ilman valvontaa.

• Hygieenisyys-jaturvallisuussyistä rasvasuodatin on puhdistettava säännöllisesti, sillä keittoalueelle-/levylle tippuva rasva voisi aiheuttaa palovaaran. Katso tarkemmin käyttöohjeen kohdasta ìHoito ja puhdistusì.

Liesituulettimen romuttaminen

Estä myös romutetun liesutuulettimen aiheuttamat tapaturmat. Irrota pistoke pistorasiasta ja katkaise johto liesituulettimen päästä. Kysy kunnallisesta jätehuollosta, minne romutetun liesituulettimen voi toimittaa, tai ota yhteys HUOLTOLUX:in huoltoneuvojaan.

Liesituuletinta ei saa asentaa muiden kuin sähköllä tai kaasulla toimivien liesien höyrynpoistoon

(puu tms.). Noudata virallisiaohjeita höyrynpoistoa asennettaessa.

Tuuleta oikein

Jotta liesituuletin toimisi oikein, keittiöön pitää muodostua alipaine. Pidä sen vuoksi keittiön ikkunat suljettuna tuulettimen käydessä. Sen sijaan on hyvä pitää ikkunaa auki viereisessä huoneessa, kun liesituuletinta käytetään.

Tärkeää tietää

Jos liesituuletinta käytetään samanaikaisesti esim.avotakan kanssa, joka ottaa ilmaa sisätiloista,seurauksena voi olla takaisinimu ja savun tunkeutuminen huoneeseen. Tähän auttaa ikkunan avaaminen. Ilmiötä ei esiinny, kun liesituulettimessa on hiilisuodatin.

16FI

Page 4

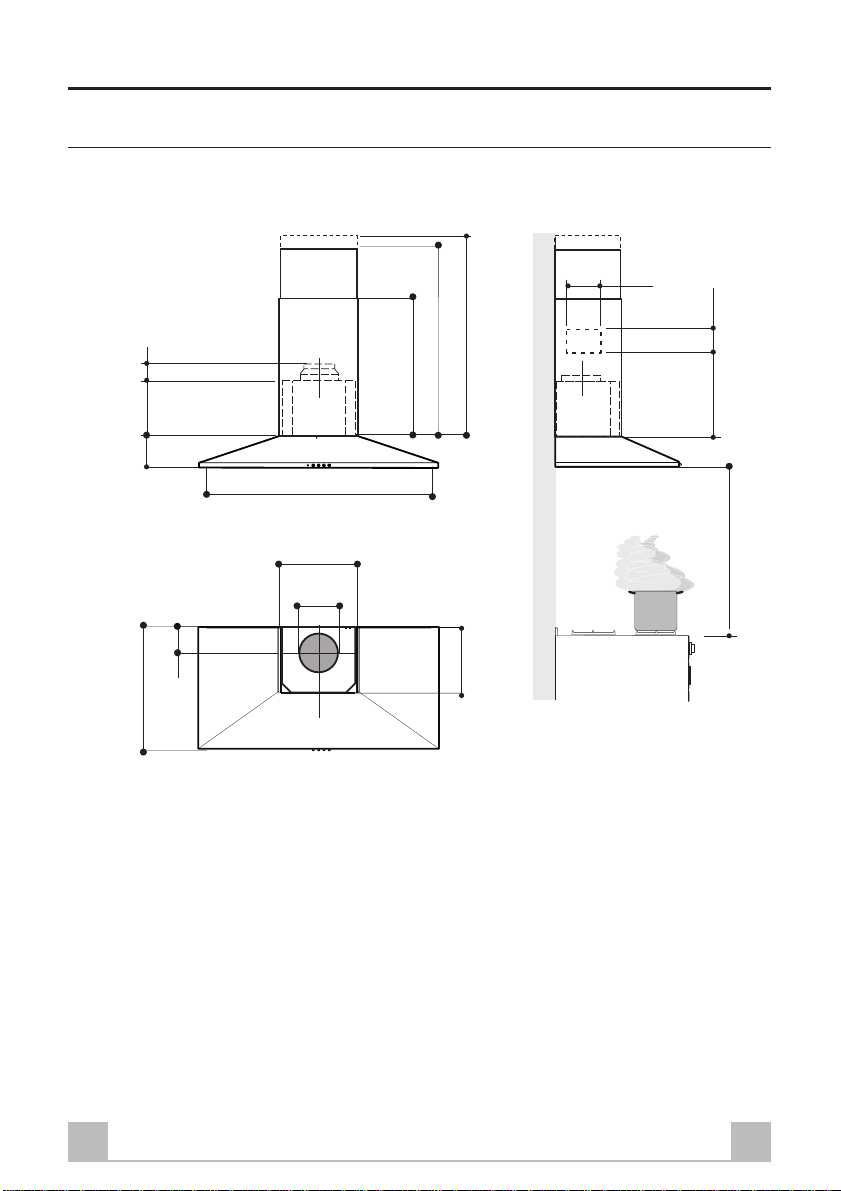

MITAT JA OSAT

Mitat

132

259 80

120

490

108

898

300

150

478

max 890

min. 680

260

433

650 min.

17FI

Page 5

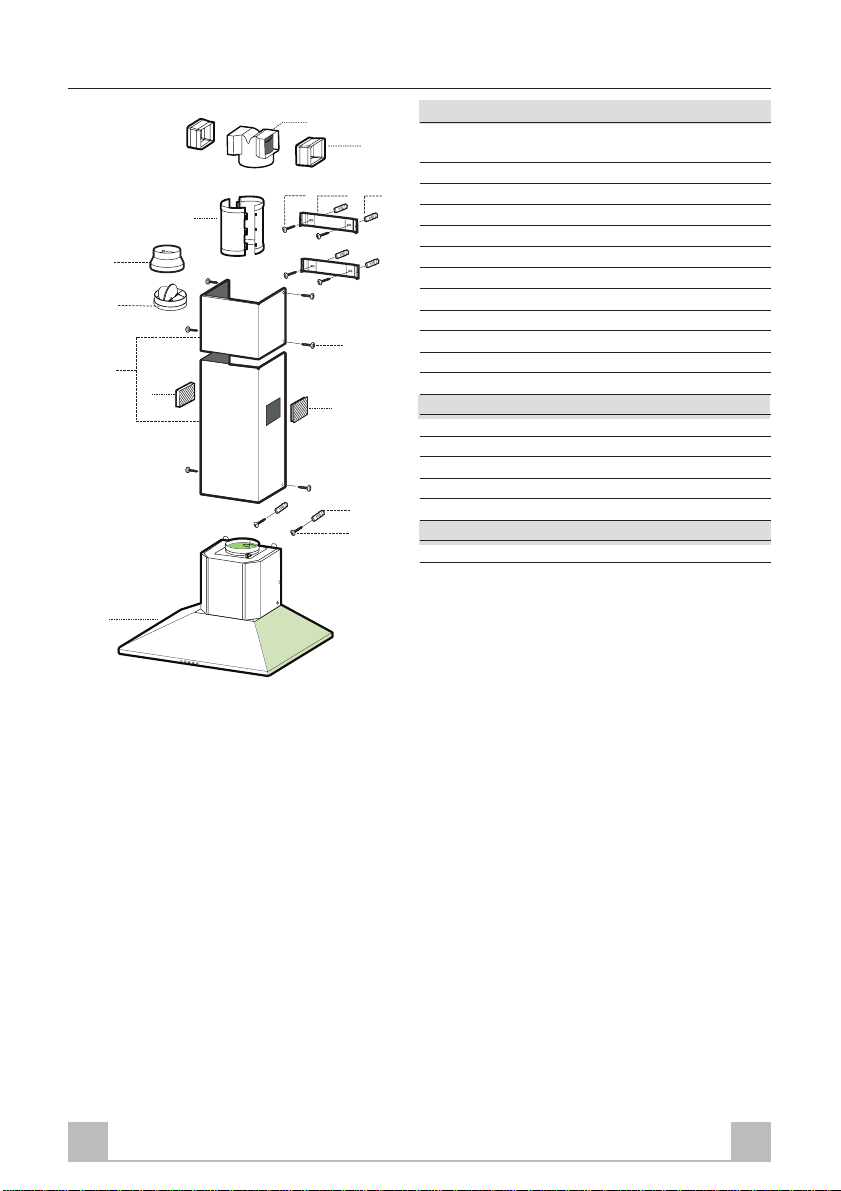

Osat

14.1

12a

7.2.1 11

2.1

2.2

12c

12a

Nro Lkm Tuotteen osat 1 1 Runko, johon kuuluvat: Kytkimet, valo,

tuuletinryhmä, suodattimet

2 1 Teleskooppihormi, johon kuuluvat:

2.1 1 Ylempi hormi

2.2 1 Alempi hormi 8a 1 Ilmanpoistoritilä suunta oikea 8b 1 Ilmanpoistoritilä suunta vasen 9 1 Kavennuslaippa ø 150-120 mm 10 1 Laippa ø 150 suuntaisventtiilillä 14 1 Rungon ilman ulostulon kaksiosainen jatke

14.1 2 Ilman ulostuloliitoksen jatke 15 1 Ilman ulostuloliitos

Nro Lkm Asennusosat

7.2.1 2 Ylemmän hormin osan kiinnitystuki 11 6 Tulppa 12a 6 Ruuvi 4,2 x 44,4 12c 6 Ruuvi 2,9 x 9,5

Lkm Asiakirjat

1 Käyttöopas

18FI

Page 6

ASENNUS

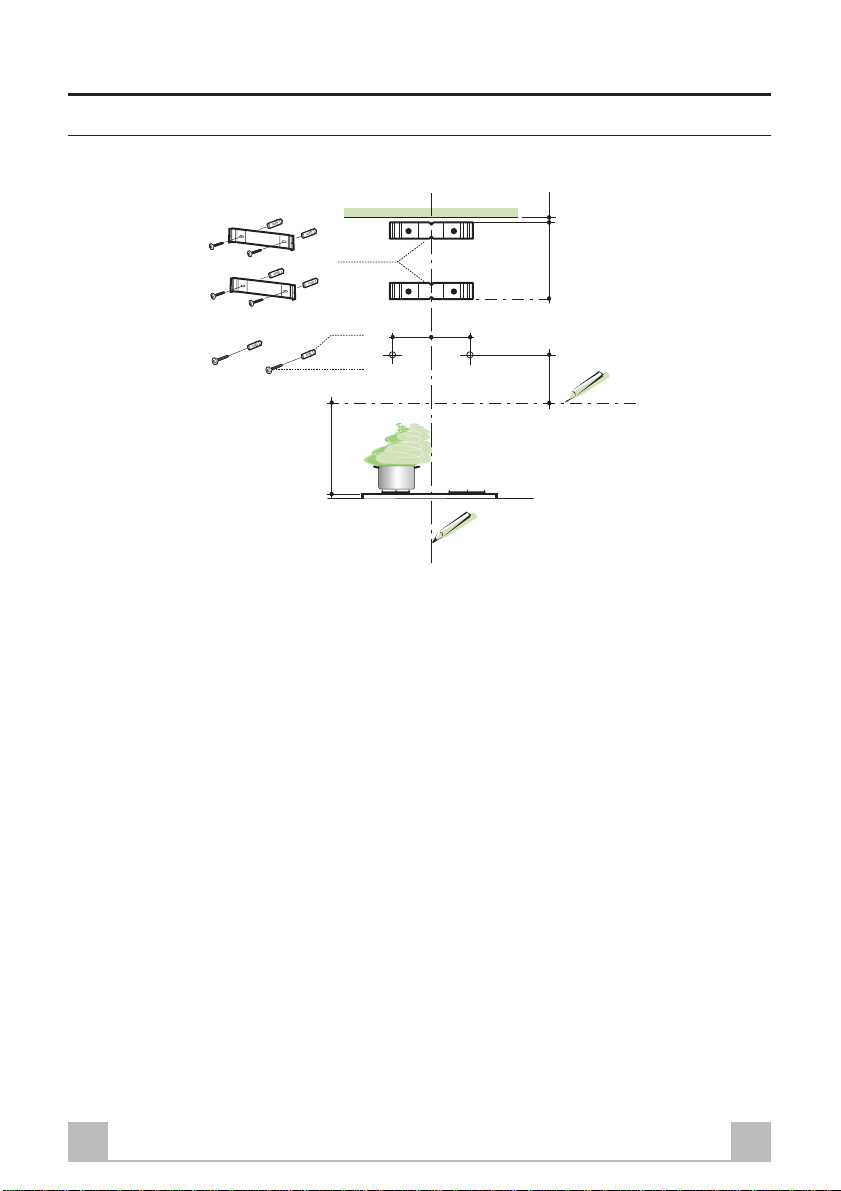

Seinän poraaminen ja tukien kiinnitys

1÷2

7.2.1

116

12a

650 min.

Piirrä seinään:

• pystysuora viiva kattoon tai seinän yläreunaan saakka liesituulettimen asennusalueen keskelle,

• vaakasuora viiva lieden yläpuolelle vähintään 650 mm:n korkeudelle.

• Aseta tuki 7.2.1 1-2 mm:n päähän katosta tai seinän yläreunasta siten, että sen keskikohta (lovet) on pystysuoran viiteviivan kohdalla.

• Merkitse tuen reikien keskipisteet.

• Aseta tuki 7.2.1 X mm:n etäisyydelle ensimmäisen tuen alle (X = toimitetun ylemmän hormin korkeus) siten, että sen keskikohta (lovet) on pystysuoran viiteviivan kohdalla.

• Merkitse tuen reikien keskipisteet.

• Merkitse viitepiste 116 mm pystysuorasta viiteviivasta ja 380 mm vaakasuoran viivan yläpuolelle.

• Toista toimenpide toiselle puolelle.

• Poraa merkittyihin kohtiin reiät ø 8 mm.

• Laita reikiin ruuvitulpat 11.

• Kiinnitä tuet toimitetuilla ruuveilla 12a (4,2 x 44,4 ).

• Ruuvaa kaksi toimitettua ruuvia 12a (4,2 x 44,4) liesituulettimen rungon kiinnitysreikiin. Jätä seinän ja ruuvin kannan väliin 5-6 mm.

380

19FI

Page 7

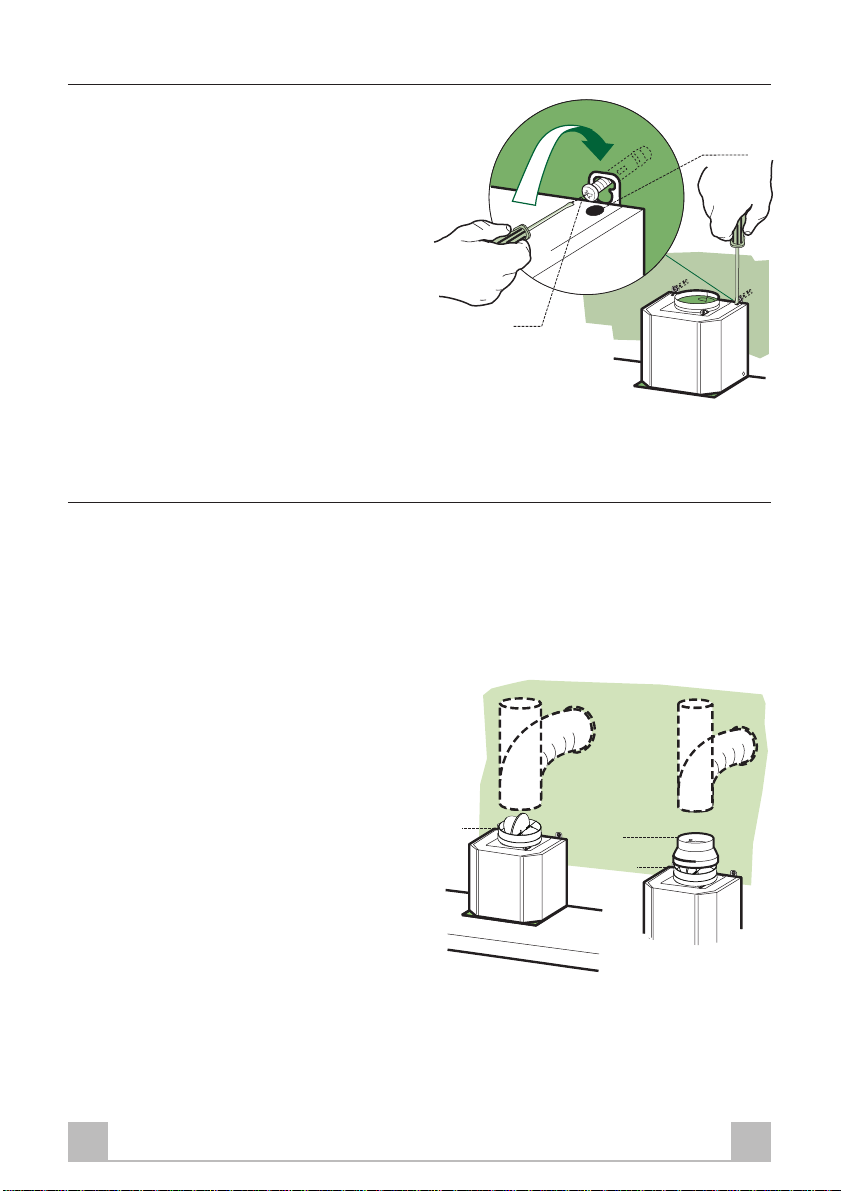

Liesituulettimen koneiston asennus

12a

ø 120ø 150

• Kiristä ennen liesituulettimen kiinnitystä kahta liesituulettimen koneiston kiinnitysruuvia Vr.

• Ripusta liesituulettimen koneisto ruuveihin 12a.

• Ruuvaa tukiruuvit 12a täysin kiinni.

• Säädä ruuvit Vr liesituulettimen koneiston kanssa samalle tasolle.

Ilmanvaihtoputket

HORMILIITÄNTÄINEN MALLI

Tämä malli asennetaan liittämällä koneisto hormiin oman valintasi mukaan joko taipuisalla tai jäykällä ø 150 tai 120 mm putkella.

Putkiliitäntä ø 150

• Laita laippa 10, ø 150, liesituulettimen rungon ulostuloon.

• Kiinnitä putki sopivilla puristimilla. Materiaali ei kuulu toimitukseen.

Putkiliitäntä ø 120

• Jos käytät putkea ø 120 mm, laita kavennuslaippa 9 asentamaasi laippaan ø 150.

• Kiinnitä putki sopivilla puristimilla. Materiaali ei kuulu toimitukseen.

• Molemmissa tapauksissa mahdolliset aktiivihiilisuodattimet täytyy poistaa.

20FI

Page 8

14.115

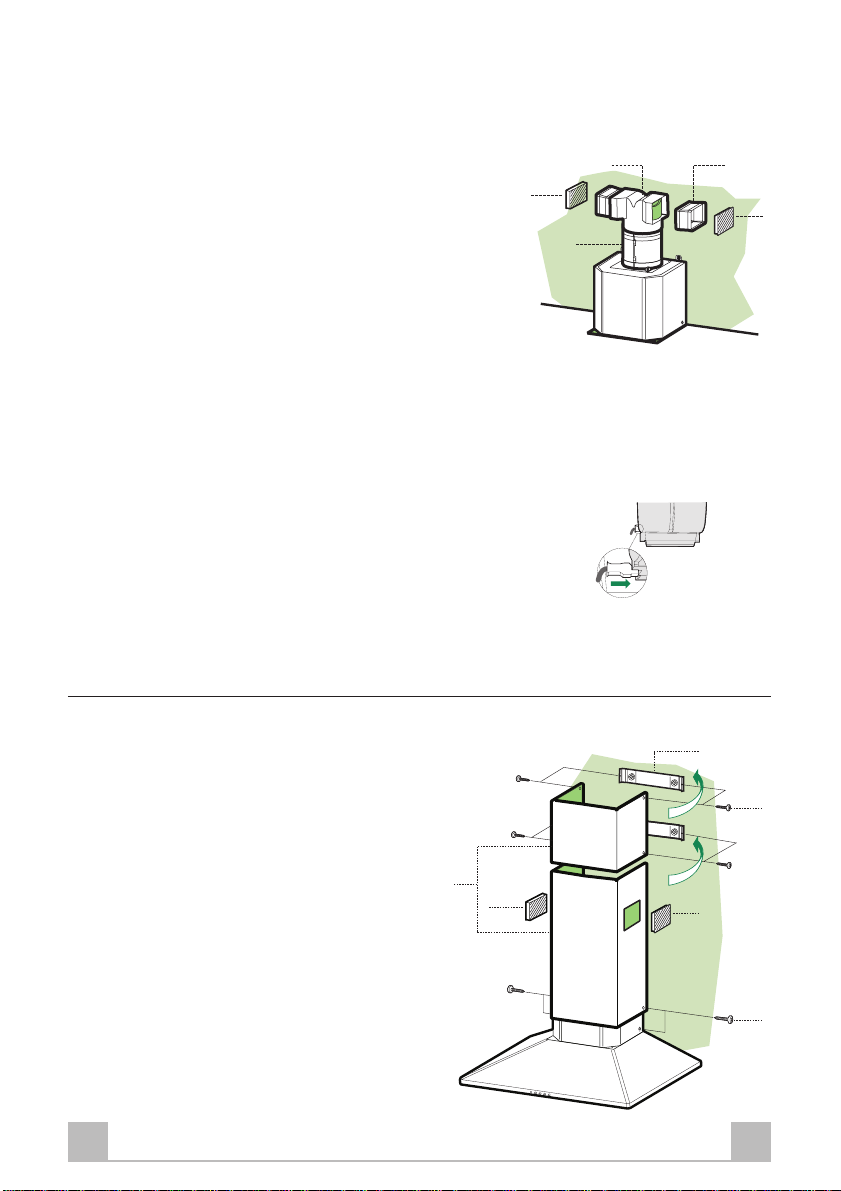

SUODATINVERSION ILMAN ULOSTULO

12c

2.1

2.2

7.2.1

12c

• Kokoa liesituulettimen rungon jatko-osat 14.

• Työnnä sitten liesituulettimen rungon jatke 14 ilman ulostuloon.

• Työnnä liitos 15 jatkeeseen 14.

• Laita liitoksen 15 sivuille liitoksen jatkeet 14.1.

• Varmista, että liitoksen jatkeiden 14.1 pää on hormin suun kohdalla sekä vaaka- että pystysuorassa. Muussa tapauksessa asentoa täytyy korjata vaihtamalla liitoksen jatkeiden

14.1 paikkoja tai leikkaamalla rungon jatketta 14 jonkin valmiiksi tehdyn ohuemman uran

kohdalta ja kokoamalla osat kuten edellä kuvataan.

• Ilman ulostuloritilät 8a - 8b laitetaan paikalleen kun alempi hormi 2.2 on koottu.

• V armista, että aktiivihiilisuodatin on paikallaan.

SÄHKÖLIITÄNTÄ

• Liitä liesituuletin sähköverkkoon turvakytkimen kautta, jonka kontaktien väli on ainakin 3 mm.

• Poista rasvasuodattimet (katso kappaletta “Huolto”) ja varmista, että virtajohdon liitin on kunnolla kiinni imulaitteessa

Hormin kokoaminen

Ylempi hormi

• Levitä sivuosia hieman, kiinnitä ne tukien 7.2.1 taakse ja työnnä ne kiinni.

• Kiinnitä hormi sivuilta tukiin neljällä toimitetulla ruuvilla 12c (2,9 x 9,5).

Alempi hormi

• Levitä hormin sivuosia hieman, kiinnitä ne ylemmän hormin ja seinän väliin ja työnnä ne kiinni.

• Kiinnitä alaosa sivuilta runkoon kahdella toimitetulla ruuvilla 12c (2,9 x 9,5).

• Laita suodatinversioon paikoilleen ritilät 8a - 8b niin, että suuntamerkinnät ovat ylöspäin ja liesituulettimen etuosaan päin. Varmista myös, että liitoksen jatkeet 14.1 ovat oikein paikoillaan.

21FI

Page 9

KÄYTTÖ

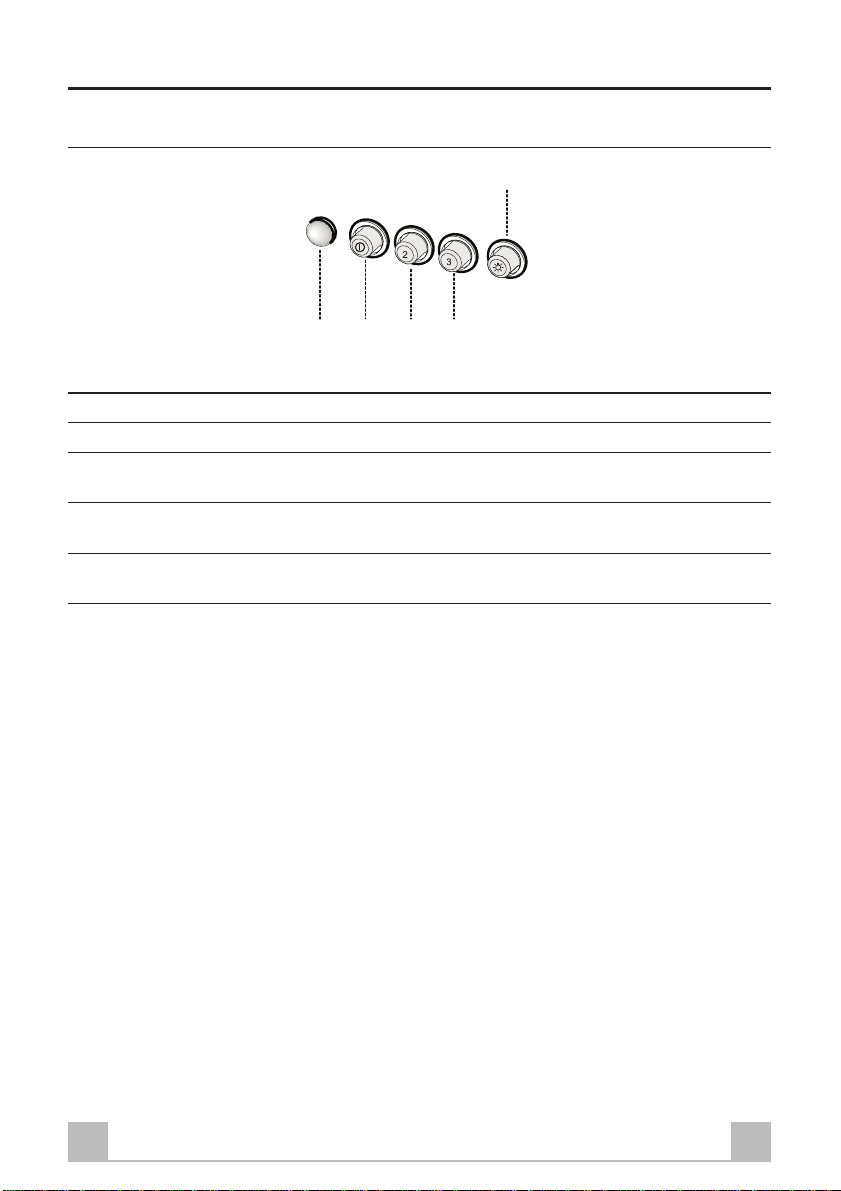

Ohjauspaneeli

V1 V2 V3

L Valo Sytyttää ja sammuttaa valaisimen. S Merkkivalo Liesituulettimen moottori käynnissä. V1 Hidas Kytkee ja katkaisee hitaan ilmanvaihdon. Käytetään, kun ruoanlaitosta tuleva

käry on vähäistä.

V2 Keskinopea Keskinopea ilmanvaihto soveltuu useimpiin ruoanlaittotilanteisiin ja sen

melutaso on alhainen.

V3 Huippunopea Huippunopeaa ilmanvaihtoa käytetään poistamaan runsaimmat ja sitkeimmät

käryt

22FI

Page 10

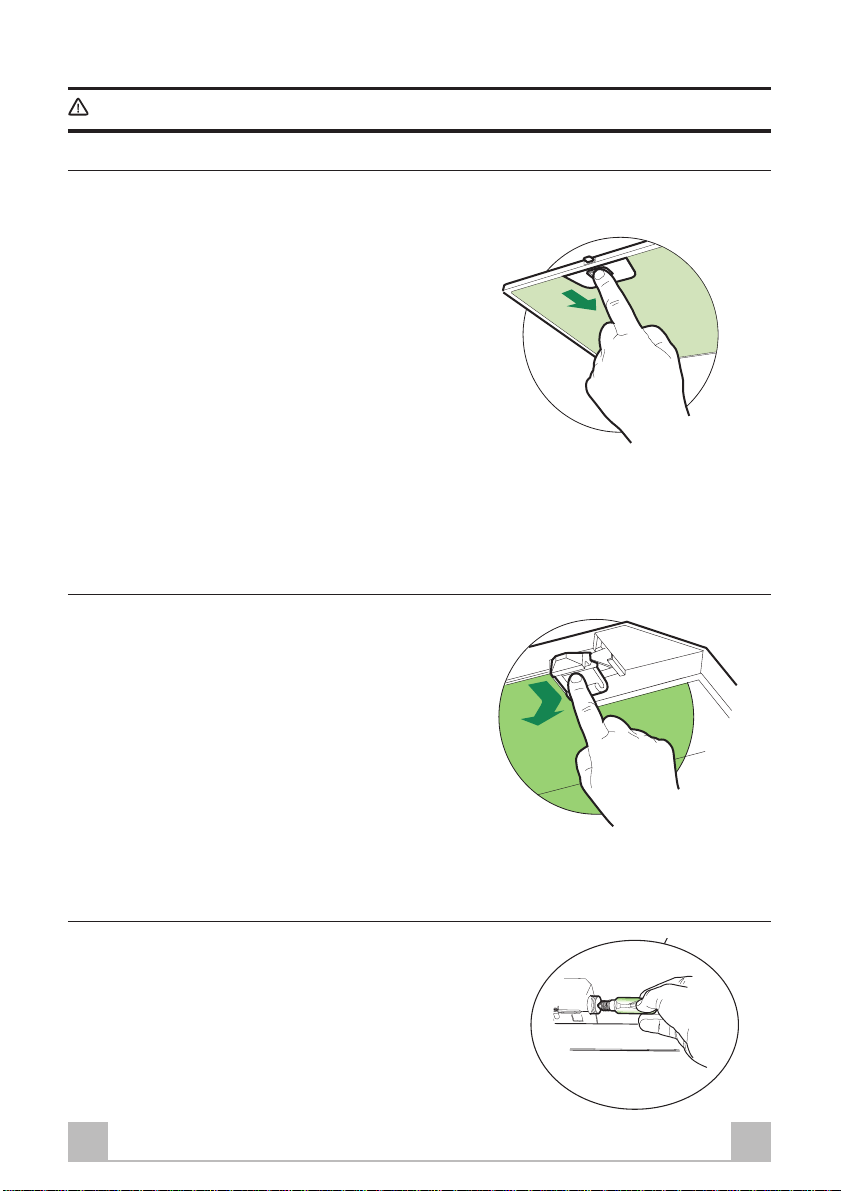

HUOLTO

Katkaise liesituulettimesta virta aina ennen puhdistusta, joko irrottamalla pistoke tai sulake.

Rasvasuodattimet

METALLISTEN ITSEKANNATTAVIEN RASVASUODATTIMIEN PUHDISTUS

• Suodattimet on puhdistettava aina vähintään kahden kuukauden käytön jälkeen tai useammin, jos laitetta käytetään erittäin paljon. Suodattimet voi pestä astianpesukoneessa.

• Poista yksi suodatin kerrallaan työntämällä sitä taaksepäin ja samalla vetämällä alaspäin

• Pese suodattimet varoen taivuttamasta niitä. Anna suodattimien kuivua ennen takaisinasennusta.

• V armista suodattimia takaisin asentaessasi, että suodattimen kahva jää näkyviin.

HUOM! Suodatin voi hieman värjäytyä astianpesukoneessa.

Aktiivihiilisuodattimet (Huonetilaan puhaltava malli)

AKTIIVIHIILISUODATTIMEN VAIHTO

• Hiilisuodatinta ei voi pestä eikä käyttää uudelleen, vaan se on vaihdettava uuteen noin neljän kuukauden välein tai useamminkin, jos liesituuletinta käytetään erittäin paljon.

• Poista metalliset rasvasuodattimet.

• Poista likaantunut aktiivihiilisuodatin avaamalla kiinnityskoukut.

• Kiinnitä uusi suodatin paikalleen kiinnityskoukuilla.

• Vaihda uudet metalliset rasvasuodattimet.

Valo

LAMPUN VAIHT O

40 W hehkulamppu.

• Irrota hehkulampun pitimen kiinnitysruuvi.

• Vedä hehkulampun pidin alas.

• Ota hehkulamppu pois ja asenna tilalle uusi samanlainen.

• Asenna hehkulampun pidin takaisin käännetyssä järjestyksessä.

23FI

Page 11

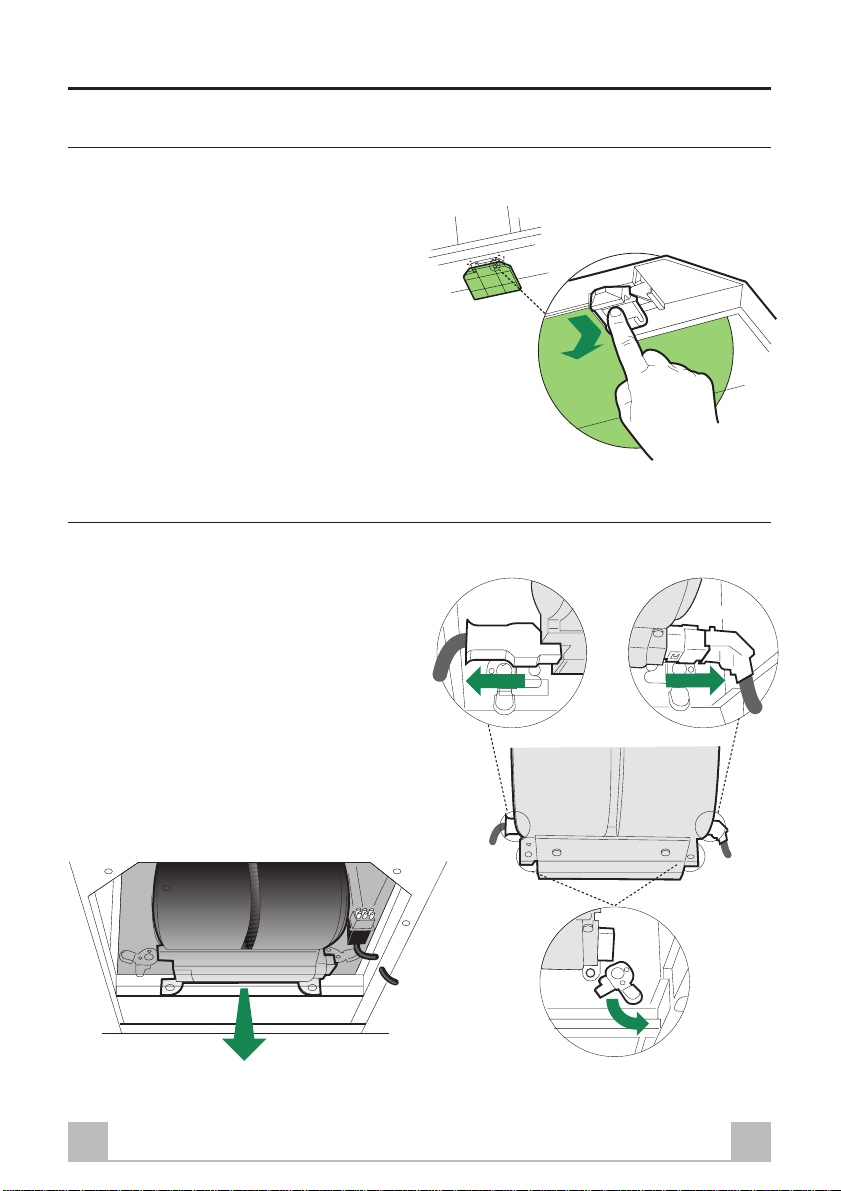

KUNNOSSAPITO

CmdCa

Rasvasuotimien irrottaminen

Suorita seuraavat toimenpiteet ennen kunnossapitotoimien aloittamista imulaitteella:

• Kytke kupu irti sähköverkosta kytkemällä päältä virransyöttöjohdon kaksinapainen kytkin tai kytkemällä virta päältä päävirtakytkimestä.

• Irrota rasvasuotimet kuvusta..

• Jos kupu on kierrätettävää tyyppiä, irrota siitä hajusuotimet.

imulaitteen irrottaminen

• Kytke irti virtaliitin Ca sekä ohjaus- ja valaistusliitin Cmd laitteen sivuilta.

• Seinälle asennettavat sekä neliönmuotoisten savukanavien kanssa erillisinä käytettävät kuvut: kierrä imulaitetta lukitsevia kytkimiä Lb niin, että ne irtoavat tapeista.

• Pyöreiden savukanavien kanssa erillisinä

• Vedä imulaitetta eteenpäin niin, että se irtoaa tukitapeista, ja vedä se ulos alakautta ilmanpoistoaukon kautta.

24FI

Page 12

FREE

LOCK

O P E N

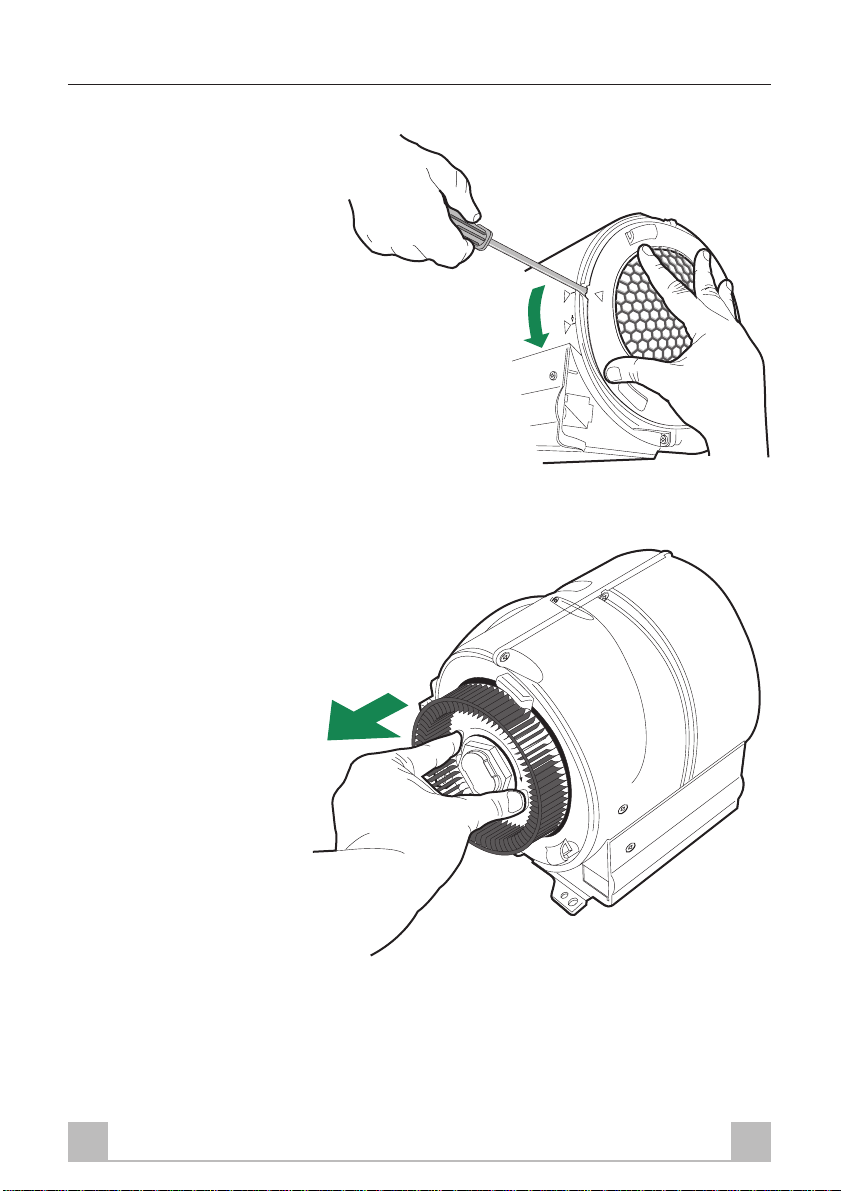

Pestävien osien irrottaminen

• Tuulettimia suojaavien sivusäleikköjen irrottamiseksi nosta lukitushammastusta ylöspäin käyttämällä veistä tai ruuvimeisseliä ja kierrä säleikköjä nuolen osoittamaan suuntaan.

• Tartu puhaltimiin käytettävissä olevista aukoista ja vedä ne ulos.

25FI

Page 13

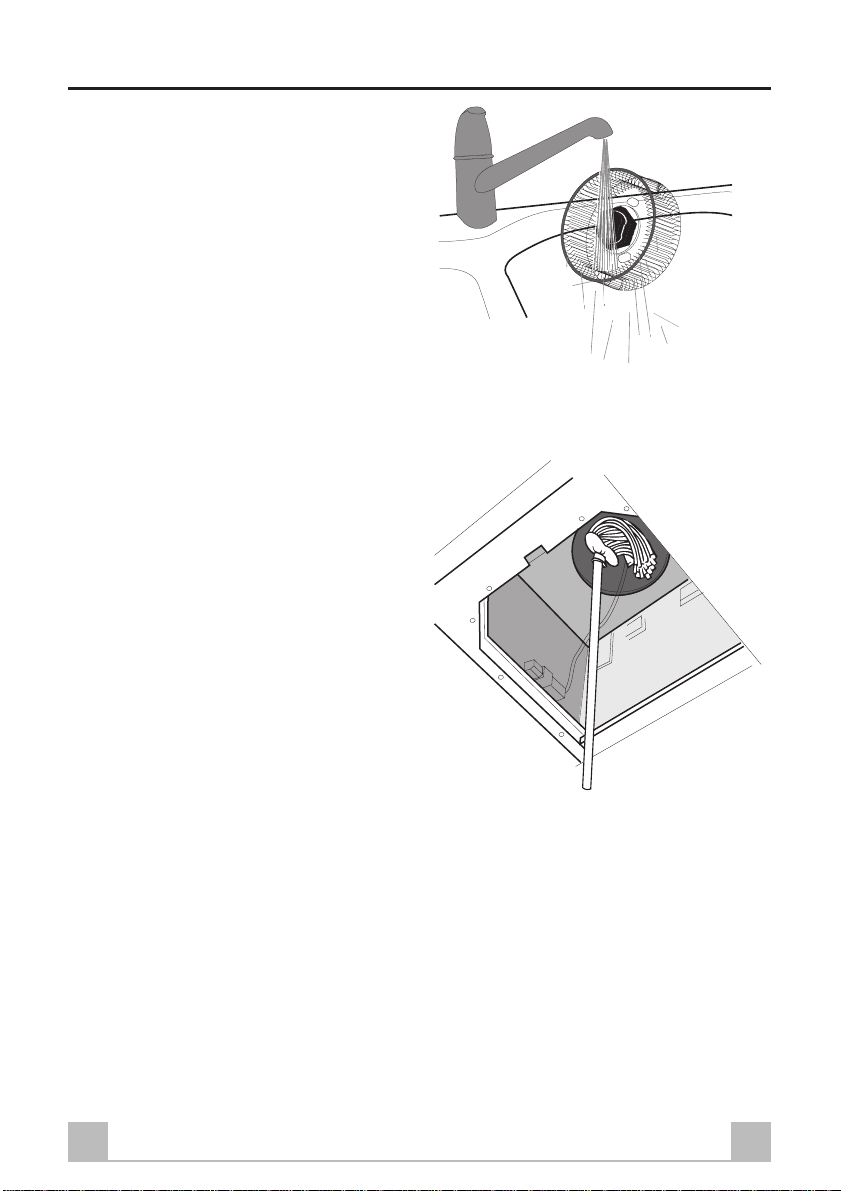

PUHDISTAMINEN

• Pese puhaltimet ja suojasäleiköt tavallisella pesuaineella. Nämä osat voi myös pestä astianpesukoneessa.

• Pyyhi imulaitteen runko puhtaaksi kostealla liinalla ja sopivalla puhdistusaineella sekä varo samalla räiskyttämästä vettä laitteen sisälle tai liitinkoteloihin.

• Jätä laite kuivumaan, kunnes se on täysin kuiva. Kokoa laite tämän jälkeen.

• Puhdista harjalla ilmanpoistoaukkoa niin pitkälle kuin se käy.

26FI

Page 14

LOCK

O P

FREE

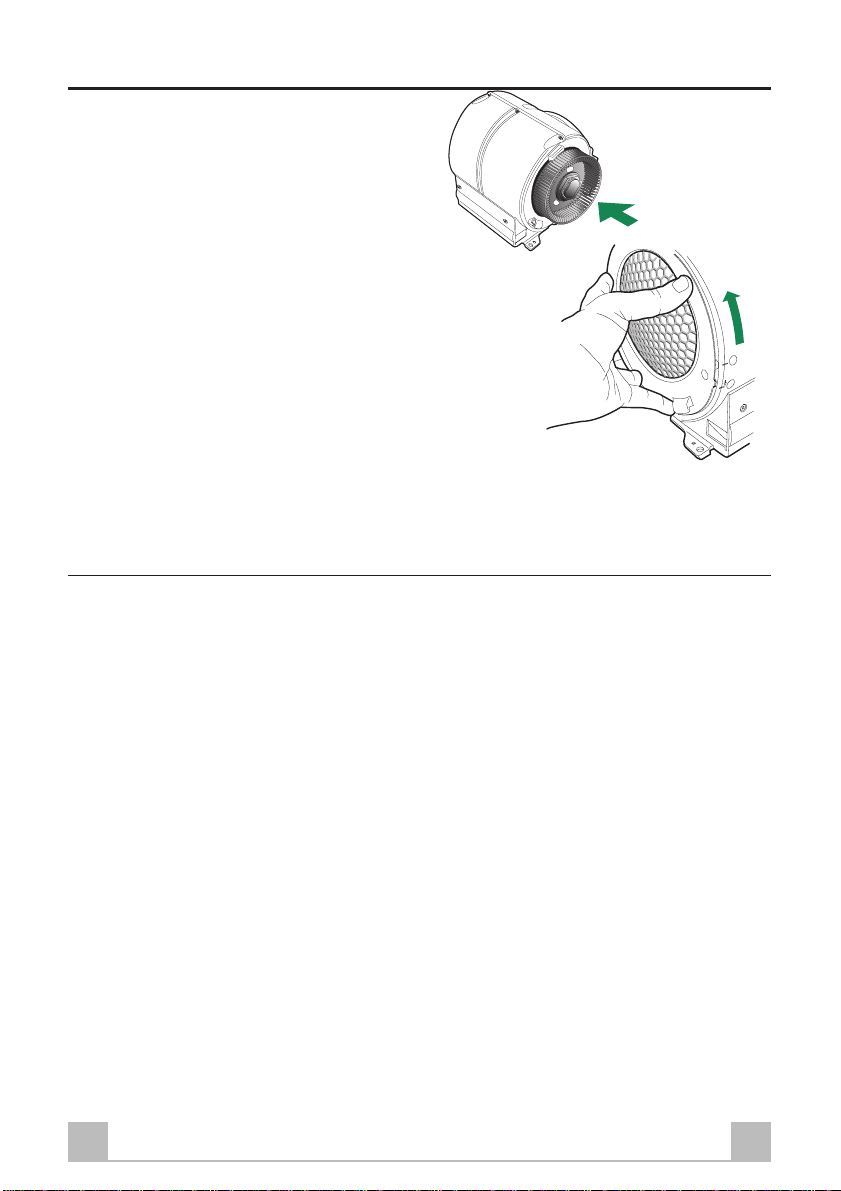

KOKOAMINEN

HUOM! Käytettävät kaksi puhallinta on varustettu erilaisilla liittimillä, jotta niitä ei voisi kytkeä paikalleen väärinpäin.

• Kytke puhaltimet takaisin paikalleen niitä vastaaviin tappeihin painamalla niitä, kunnes ne napsahtavat paikalleen.

• Asenna suojasäleiköt niin, että niiden hammastus tulee ensin “FREE”-merkinnän kohdalle ja paikalleen kierrettynä “LOCK”-merkinnän kohdalle.

• Asenna imulaite takaisin kupuun, asettamalla se ensin paikalleen ja kytkemällä se lopuksi tukitappeihin.

• Kierrä lukituskytkimiä tai ruuvaa kiinni lukitustulpat.

Kytke virtaliitin paikalleen ja ohjausliitin imulaitteen

kyljissä oleviin liitäntiin.

• Vaihda kaikki aktiivihiilihajusuotimet.

• Vaihda rasvasuotimet.

• Kytke kupu virransyöttöjärjestelmään siirtämällä virransyöttöjohdon kaksinapainen kytkin päälleasentoon tai kytkemällä virta päälle päävirtakytkimellä.

• T arkista, että kupu toimii kunnolla kytkemällä moottori ja valaistus päälle..

Jos liesituuletin ei toimi

ENNEN KUIN OTAT YHTEYTTÄ HUOLTOON

Tarkista alla olevat kohdat, ennen kuin otat yhteyttä huoltoon:

• Onko sulake ehjä?

• Onko pistoke pistorasiassa?

• Onko ilmanpoistoletku oikein asennettu?

• Onko rasvasuodatin puhdistettu?

• Ovatko lamput ehjiä tai oikein asennettu? ƒlä tee liesituulettimelle mitään, mikä voisi aiheuttaa vahinkoa ihmiselle tai tuotteelle. Huollot ja mahdolliset korjaukset on annettava valtuutetun huoltoliikkeen tehtäväksi. Varmistaaksesi laitteesi moitteettoman toiminnan, vaadi aina käytettäväksi sopivinta, siis alkuperäistä varaosaa. Korvaus huollosta voidaan periä myös takuuaikana:

• Aiheettomasta valituksesta.

• Ellei käyttöohjeita ole noudatettu.

TAKUU

Tuotteella on kahden (2) vuoden takuu. Takuuehdotnoudattavat alan yleisiä takuuehtoja. Näitä on saatavissa myyjäliikkeestä tai maahantuojalta.HUOM! Säilytä ostokuitti todisteena ostopäivästä,josta takuu määritellään alkavaksi.

HUOLT O JA VARAOSAT

Huollot ja mahdolliset korjaukset on annettava valtuutetun huoltoliikkeen tehtäväksi. Lähimmän valtuutetun huoltoliikkeen numeron löydät puhelinuettelon keltaisilta sivuilta tai soittamalla numeroon 0200 - 2662 (0,95 mk/min + pvm). V armistaaksesi laitteesi moitteettoman toiminnan vaadi aina käytettäväksi sopivinta, siis alkuperäista varaosaa. Huollosta ja varaosien myynnistä vastaa Oy Electrolux Kotitalouskoneet Ab HUOLTOLUX, Porissa, puh. (02) 622 3300. Kopioi arvokilvestä tuotteen tiedot alla olevaan kohtaan, niin ne löytyvät helposti, jos sinun pitää ottaa yhteys huoltoliikkeeseen.

KULUTTAJANEUVONTA.

Tuotettasi tai sen käyttöä koskeviin kysymyksiin saat vastauksen kuluttajaneuvonnastamme soittamalla numeroon 0200-2662 (0,95 mk/min. +pvm).

27FI

Page 15

Dette utstyret oppfyller de europeiske bestemmelsene vedrørende lavspenning, EØF-direktiv 73/23 om elektrisk sikkerhet, og følgende europeiske bestemmelser: EØF-direktiv 89/336 om elektromagnetisk kompatibilitet og EØF-direktiv 93/68 om CE-merking.

Tämä laite täyttää seuraavat eurooppalaiset sähköturvallisuusvaatimukset: pienjännitedirektiivi 73/ 23/ETY, sähkömagneettista yhteensopivuutta koskeva direktiivi 89/336/ETY sekä EC-merkintää koskeva direktiivi 93/68/ETY.

Denna apparat uppfyller rådets direktiv 73/23/EEG (Lågspänningsdirektivet) samt följande europanormer: Rådets direktiv 89/336/EEG (EMC-direktivet) och rådets direktiv 93/68/EEG (ECmärkning).

Dette apparat er i overensstemmelse med de europæiske lavspændingsregulativer, EF Direktiv 73/ 23 om elektrisk sikkerhed, og med følgende andre EU regulativer: EF Direktiv 89/ 336 om elektromagnetisk kompatibilitet og EF Direktiv 93/ 68 om CE-mærkning.

436002413_02 - 041102
