Brugsvejledning
DK
2
FI
Bruksanvisning
SE
NO
Bruksveiledning
EFC 9505
16 30
44
Page 2
Kære kunde, Hvis anbefalingerne i denne Brugervejledning følges, vil dette
apparat være i stand til at fungere effektivt og arbejde med en konstant høj ydelse mange år fremover.
INDHOLD
SIKKERHEDSINFORMATION 3 APPARATBESKRIVELSE 4 INSTALLATION 6 BRUG 9 VEDLIGEHOLDELSE 10 RENGØRING 14 SAMLING 15
2DK
Page 3
SIKKERHEDSINFORMATION
Emhætten er beregnet til husholdningsbrug i en normal husholdning i Danmark. Den opfylder internationale sikkerhedsforskrifter og kvalitetsnormer. Samtlige sikkerhedsforskrifter kan dog ikke fuldstændig eliminere samtlige risici for ulykker. Løs derfor anvisninger, råd og advarselstekster grundigt igennem inden De installerer og anvender emhætten. Vær specielt opmærksom på tekster, som er mærket med advarselstrekant. Dette er advarselstekster for at undgå skader på personer og ting. Gem brugsanvisningen, den skal følge emhætten ved overdragelse til ny ejer.
Ved installering og service
• El-installation må kun udføres af en autoriseret elinstallat ør eller en af producenten autoriseret person. Arbejde udført af ukyndig kan forringe produktet eller forårsage ulykke på person og/ eller ejendom.
• Afstanden fra emhættens underside og ned til en elektrisk kogezone skal mindst være 50 cm og til gasblus 50 cm.
• Pas på at ledningen ikke kommer i klemme under installationen.
• Emhætten er kun elektrisk frakoblet, når stikket er taget ud af stikkontakten, eller hvis sikringen er taget ud af sikringskassen.
• Udsugningsluften må ikke tilsluttes til kanal, som i forvejen benyttes til afledning af røggasser, som fra oliefyr eller lignende.
Ved anvendelse
• Lad aldrig komfuret være uden opsyn ved friturekogning, smeltning af fedtstof, paraffin eller andet letantændeligt. Ved eventuel brand: Sluk straks for emhætten og komfuret. OBS! Kvæl ilden med et låg. Anvend aldrig vand.
• Flambering må ikke foregå under emhætten. Det kan forårsage brand. Vær også opmærksom på at stegefedt kan bryde i brand. Forlad ikke en stegepande på en tændt kogezone.
• Emhættens fedtfilter skal rengøres regelmæssigt,for at undgå at fedt ophobes og drypper ned på en tændt kogezone og bryder i brand. Se desuden under afsnittet ìVedligeholdelse og rengøringî.
Ved skrotning
Undgå ulykker, når emhætten skal skrottes. Træk stikket ud af stikkontakten og klip ledningen af helt inde ved væggen. Kontakt Deres kommune for oplysning om, hvor De kan komme af med emhætten.
Tilslutningsslangen må ikke tilsluttes, tilen skorsten, som anvendes til udledningaf røggasser
fra oliefyr, brændefyr ellerlign.
Ventilér korrekt
Emhætten fungerer bedst, når der skabes et undertryk i køkkenet. Køkkenets vinduer skal derfor være lukkede, når emhætten kører. Derimod er det en fordel at åbne et vindue i et tilstødende lokale.
Vigtigt at vide
Anvendes emhætten samtidig med et åbent ildsted som pejs, brændeovn eller lign., som også tager luften fra rummet, kan dette forårsage tilbagesug og røg i køkkenet. Hvis begge dele skal anvendes samtidig, er det nødvendigt at åbne et vindue i et tilstødende rum, for at sikre tilstrækkeligt med luft.Dette har ingen betydning, når emhætten er monteret med kulfilter.
3DK
Page 4
APPARATBESKRIVELSE
Dimensioner
270
MIN.400 - MAX.660
4DK
Page 5
Komponenter
15
Ref. Antal Produktkomponenter 1 1 Selve emhætten forsynet med betjeningspanel,
14.1
belysning, ventilationsgruppe, filtre
2 1 Teleskopskorsten, som består af:
9
12c
2.1 1 Øvre skorsten
2.2 1 Nedre skorsten 9 1 Reduktionsstuds ø 150-120 mm 10 1 Studs på ø 150 med kontraventil
10
12a 11
7.2.1
14.1 2 Forlængerstykker til luftdeflektor 15 1 Luftdeflektor
Ref. Antal Installationskomponenter
7.1 1 Fastspændingsbeslag til emhættens struktur
7.2.1 2 Fastspændingsbeslag til øvre skorsten 11 6 Rawlplugs
7.1
12a 6 Skruer 4,2 x 44,4
12c
12c 6 Skruer 2,9 x 4,5
Antal Dokumentation
1
1 Brugervejledning
5DK
Page 6
INSTALLATION

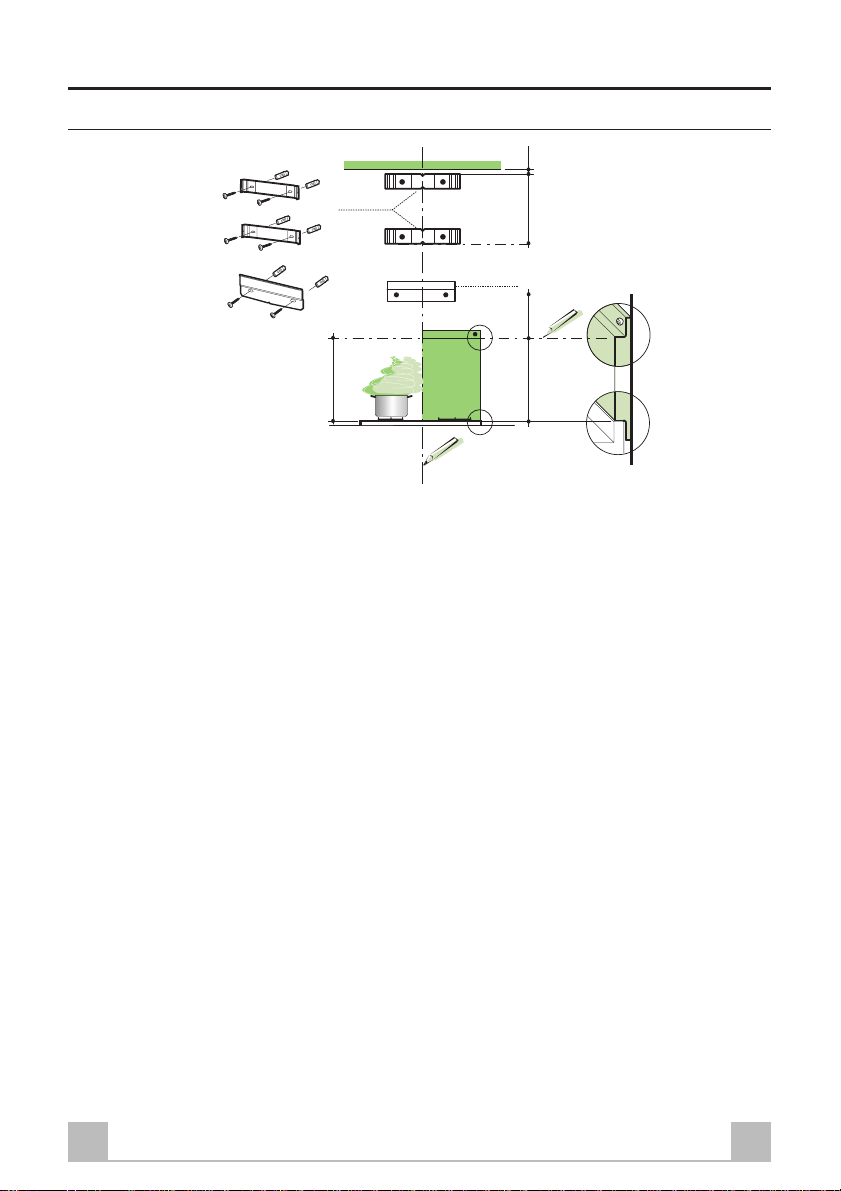

Gennemboring af væg og fastspænding af beslag
1÷2
7.2.1
650 min.
Optegn på væggen:
• en lodret linie helt op til loftet eller op til øverste kant fra midten af zonen, hvor emhætten skal monteres, samt
• en vandret linie i mindst 650 mm’s højde over komfuret, ved installation uden bagbeklædning; på kvote H (H = højden af bagbeklædningens synlige del), ved installation med bagbeklædning.
• Anbring, som vist, beslaget 7.1 i en afstand af 287 mm over den vandrette referencelinie, idet dets midte (hak) anbringes på den lodrette referencelinie 1-2 mm fra loftet eller den øverste kant, idet dets midte (hak) anbringes på den lodrette referencelinie.
• Afmærk midten af beslagets huller.
• Anbring, som vist, beslaget 7.2.1 i en afstand af 1-2 mm fra loftet eller den øverste kant, idet dets midte (hak) anbringes på den lodrette referencelinie.
• Afmærk midten af beslagets huller.
• Anbring, som vist, beslaget 7.2.1 i en afstand af X mm under det første beslag (X = højden af den medleverede øvre skorsten), idet dets midte (hak) anbringes på den lodrette referencelinie.
• Afmærk midten af beslagets huller.
BAGBEKLÆDNING (EKSTRA UDSTYR)
Bagbeklædningen skal monteres inden emhættens struktur, og hvis man ønsker at fastgøre den til væggen både foroven og forneden, skal den monteres i den rette højde, inden de nederste køkkenelementer monteres. Da dette er en ret vanskelig operation, anbefales det udelukkende at lade installatøren af køkkenet eller andet specialiseret personale, som kender møblernes endelige dimensioner, udføre dette arbejde. Hvis man kun ønsker at fastgøre bagbeklædningen foroven, går man frem som følger:
• Lad bagbeklædningen hvile på det nedre køkkenelement, idet man anbringer dens underste flade mellem elementets overflade og væggen og sørger for at centrere den på den lodrette referencelinie.
• Afmærk midten af de to huller på den øvre flade.
• Bor 8 mm huller i de angivne punkter.
• Anbring rawlplugs 11 i hullerne.
• Spænd beslagene fast med de medleverede skruer 12a (4,2 x 44,4) .
• Spænd bagbeklædningen fast med de medleverede skruer 12a (4,2 x 44,4) .
X
7.1
H 287
6DK
Page 7

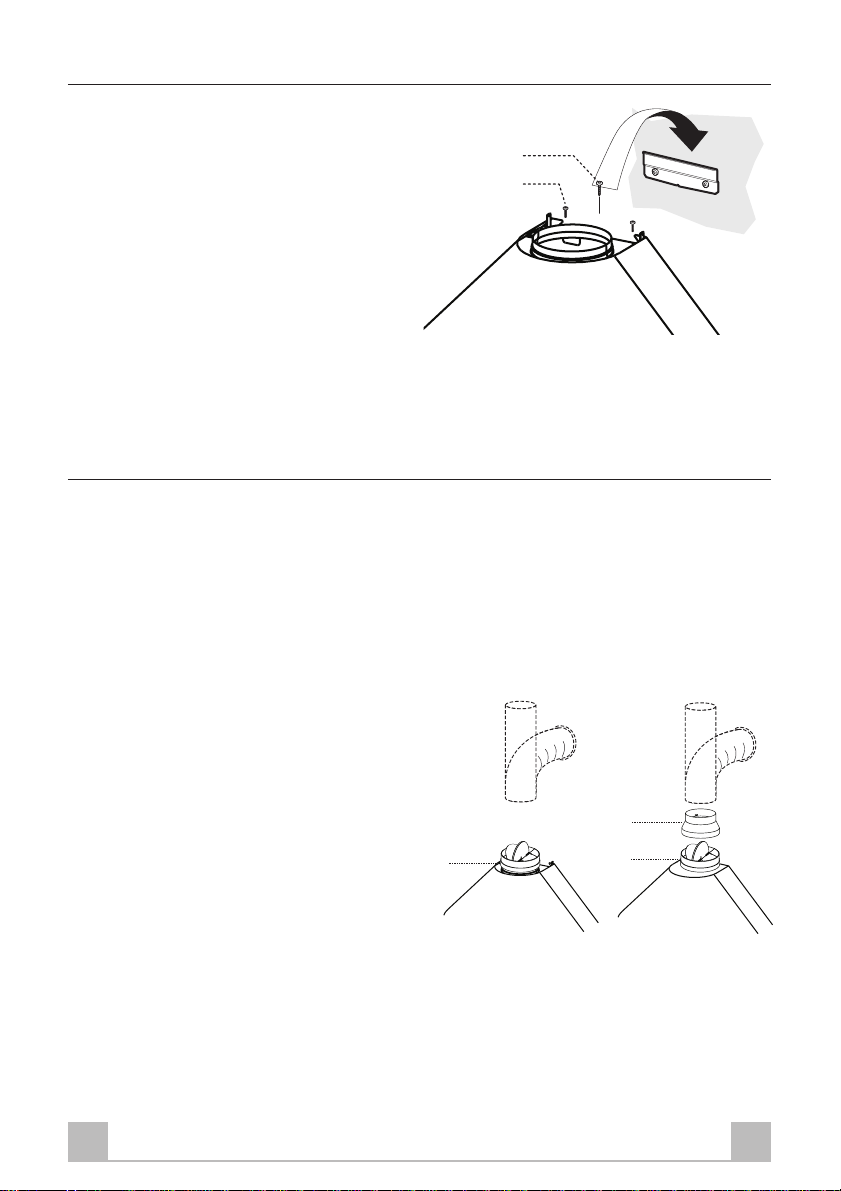

Montering af emhætte
Vf
Vr
ø 120
ø 150
9
10
10
• Inden man hænger emhætten op, skal man stramme de to skruer Vr, som sidder i hættens ophængningspunkter, halvt til.
• Hæng emhætten op på det forberedte beslag.
• Drej på skruerne Vr for at nivellere emhætten.
• Stram låseskruen Vf helt til.
Tilslutninger
SYSTEM MED AFTRÆKSKANAL
Ved installation med aftrækskanal forbindes emhætten til aftrækskanalen ved hjælp af et stift eller fleksibelt rør med en diameter på 150 eller 120 mm, alt efter installatørens valg..
Tilslutning af rør på ø 150
• Indsæt studsen på ø 150 10 på emhættens udsugningshul.
• Spænd røret fast med specielle rørklemmer. Disse medleveres ikke.
Tilslutning af rør på ø 120
• Ved tilslutning af rør på ø120 mm, indsættes reduktionsstudsen 9 på studsen ø 150, som er monteret tidligere.
• Spænd røret fast med specielle rørklemmer. Disse medleveres ikke.
• I begge tilfælde skal man fjerne eventuelle lugtabsorberende kulfiltre.
7DK
Page 8

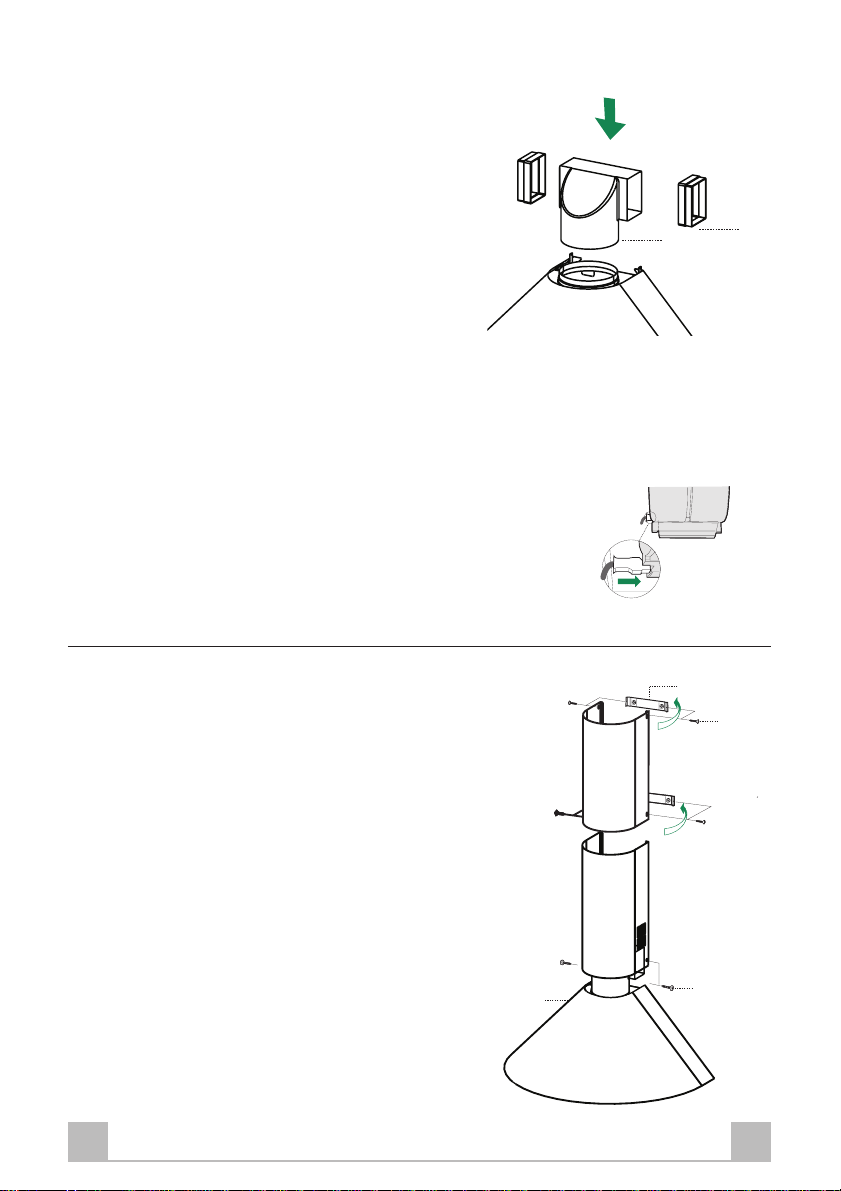

SYSTEM MED RECIRKULATION GENNEM FILTER
1
12c
12c
7.2.1
15
14.1
• Indsæt med et tryk luftdeflektoren 15 på emhættens udsugningshul.
• Montér forlængerstykkerne 14.1 på siden af luftdeflektoren 15.
• Man skal kontrollere, at udsugningshullet på forlængerstykkerne 14.1 befinder sig ud for hullerne på skorstenen, både vandret og lodret. Hvis dette ikke er tilfældet, kan man rette på positionen ved at bytte om på forlængerstykkerne 14.1 og derefter montere delene, som beskrevet tidligere.
• Man skal sikre sig, at det lugtabsorberende kulfilter forefindes.
TILSLUTNING TIL STRØMFORSYNING
• Tilslut emhætten til elnettet, idet der indsættes en topolet afbryder med en kontaktafstand på mindst 3 mm.
• Fjern fedtfiltrene (se afsnittet ”Vedligehol­delse”) og kontroller, at eltilslutningens kabel­klemme er korrekt indsat i udsugningsgruppens stik.
Montering af skorsten
Øvre skorsten
• Udvid forsigtigt de to sideplader, så de kan sættes på beslagene 7.2.1, og tryk dem til igen til de sidder fast.
• Spænd dem fast på siden af beslagene med de 4 medleverede skruer 12c (2,9 x 9,5).
Nedre skorsten
• Udvid forsigtigt de to sideplader på skorstenen, sæt dem ind mellem den øvre skorsten og væggen og tryk dem til igen til de sidder fast.
• Spænd dens nederste del fast til emhættens sider ved hjælp af de 2 medleverede skruer 12c (2,9 x 9,5).
8DK
Page 9
BRUG

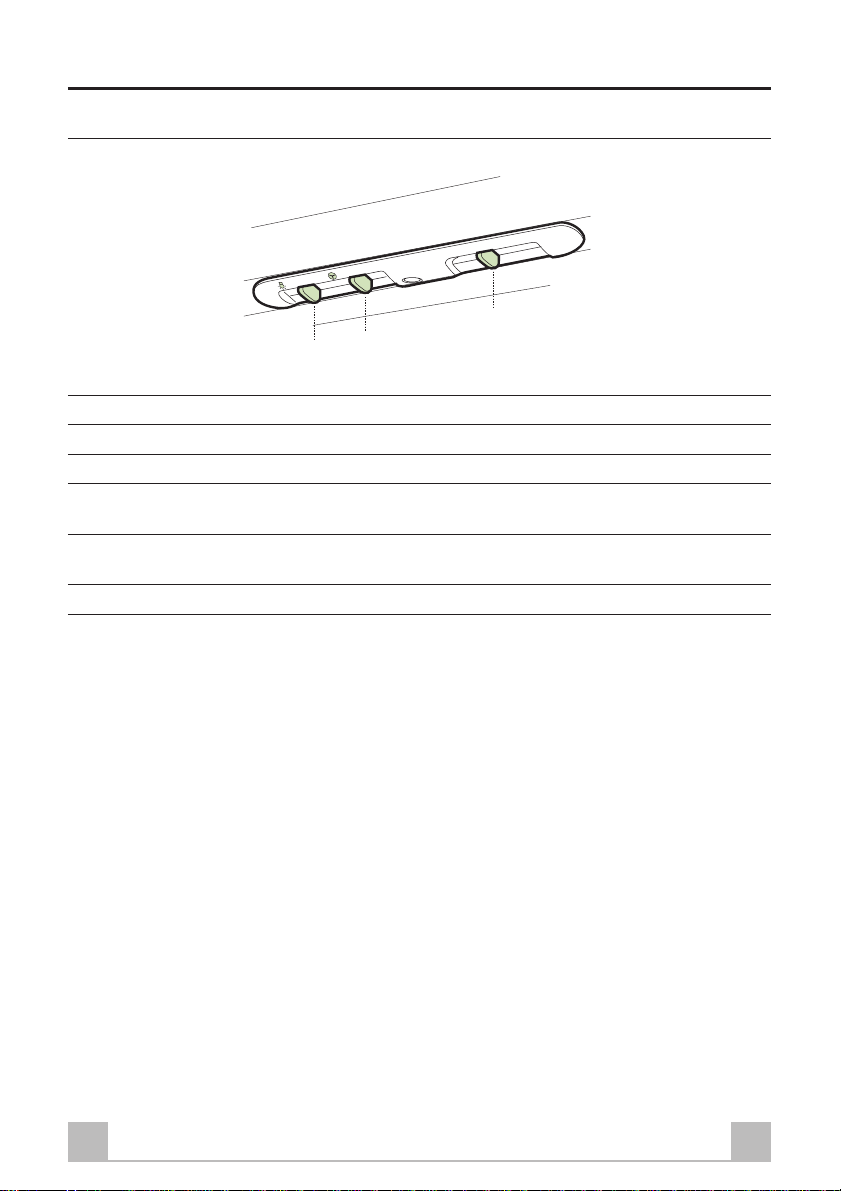

BETJENINGSPANEL
3
2
1
1
0
1
0
V
M
L
L L ys Tænder og slukker for belysningen. M Motor Tænder og slukker udsugningsmotoren. V Hastighed Bestemmer driftshastigheden:
1.Laveste hastighed, velegnet for en kontinuerlig og særlig lydløs udskiftning af luften, når der kun forefindes lidt stegeos.
2.Mellemste hastighed, som er velegnet under de fleste arbejdsforhold, da forholdet mellem luftudskiftning og støjniveau er optimalt.
3.Højeste hastighed, som kan klare meget kraftig os og damp, også over længere tid.
9DK
Page 10
B
A
B
VEDLIGEHOLDELSE
Ved enhver form for vedligeholdelse eller rengøring skal emhætten gøres strømløs, enten
ved at trække stikket ud af stikkontakten, eller ved at fjerne sikringen i eltavlen.

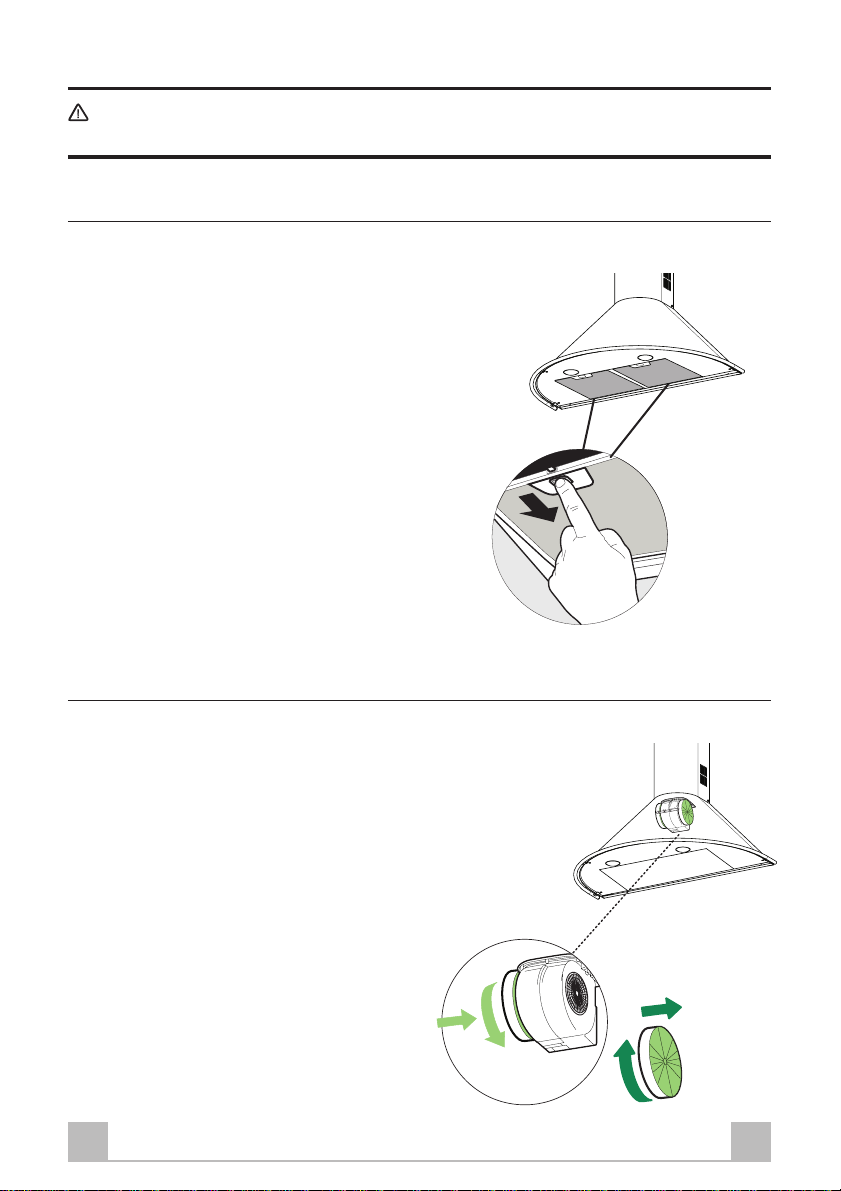

Fedtfiltre
RENGØRING AF SELVBÆRENDE FEDTFILTRE AF METAL
• Filtrene skal rengøres hver anden måned ved almindelig brug og oftere, hvis de jævnligt udsættes for kraftig brug – de kan vaskes i en opvaskemaskine.
• Tag filtrene ud et ad gangen ved at skubbe dem over mod emhættens bagside og samtidigt trække dem nedad.
• Vask filtrene – pas på ikke at komme til at bøje dem. Lad dem tørre inden de monteres igen.
• Når filtrene monteres igen, skal man sikre sig, at fingerhullet sidder på ydersiden.
OBS! I opvaskemaskine kan filteret få en vis misfarvning.
Lugtabsorberende filter (Recirkulation gennem filter)
UDSKIFTNING AF LUGTABSORBERENDE KULFILTER
• Filtrene kan ikke vaskes og bruges igen, men skal udskiftes mindst hver 4. måned eller oftere ved særlig intens brug.
• Fjern fedtfiltrene af metal.
• Tag de opbrugte lugtabsorberende kulfiltre ud, som vist på figur (A).
• Montér de nye filtre, som vist på figur (B).
• Montér derefter fedtfiltrene af metal.
Belysning
10DK
Page 11

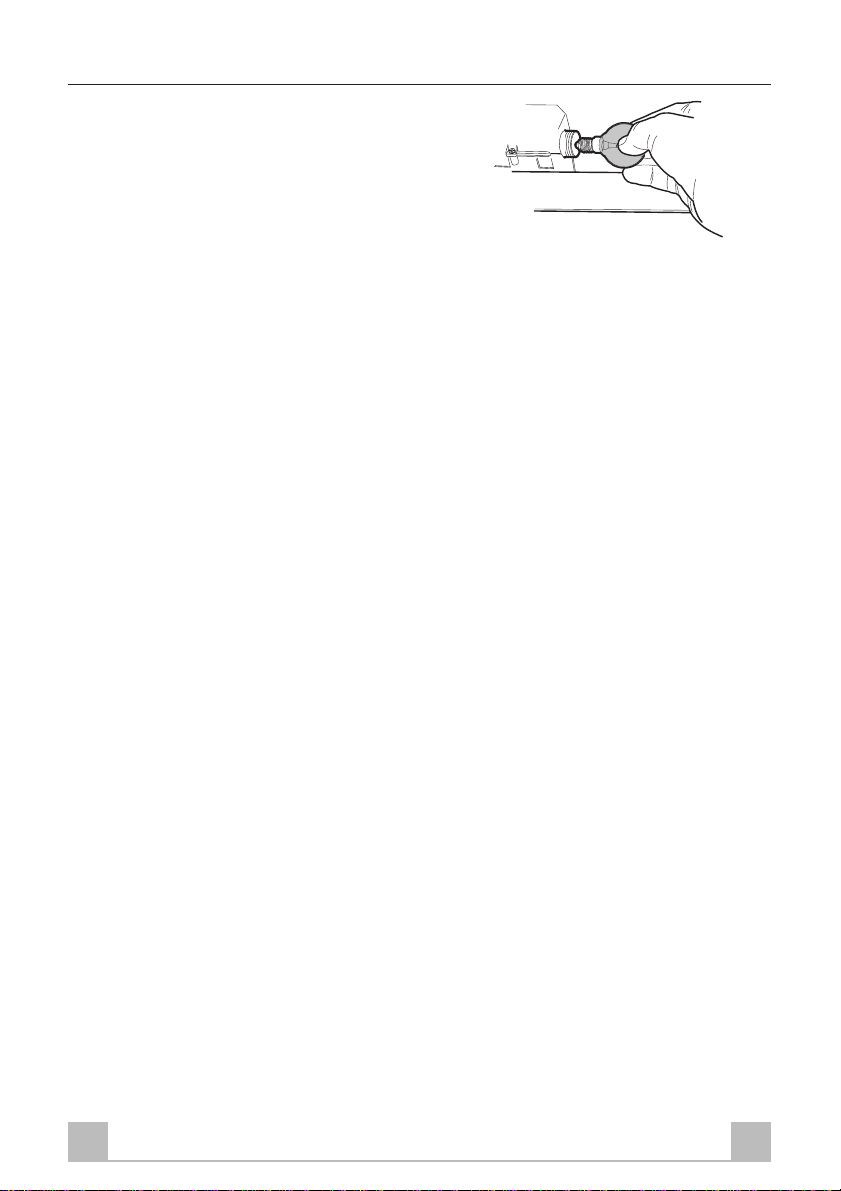

UDSKIFTNING AF PÆRER
40 W glødepærer.
• Fjern fedtfiltrene af metal.
• Skru pærerne af og udskift dem med nye af samme slags.
• Montér atter fedtfiltrene af metal.
11DK
Page 12
CmdCa
Lb
VEDLIGEHOLDELSE
B
A
B

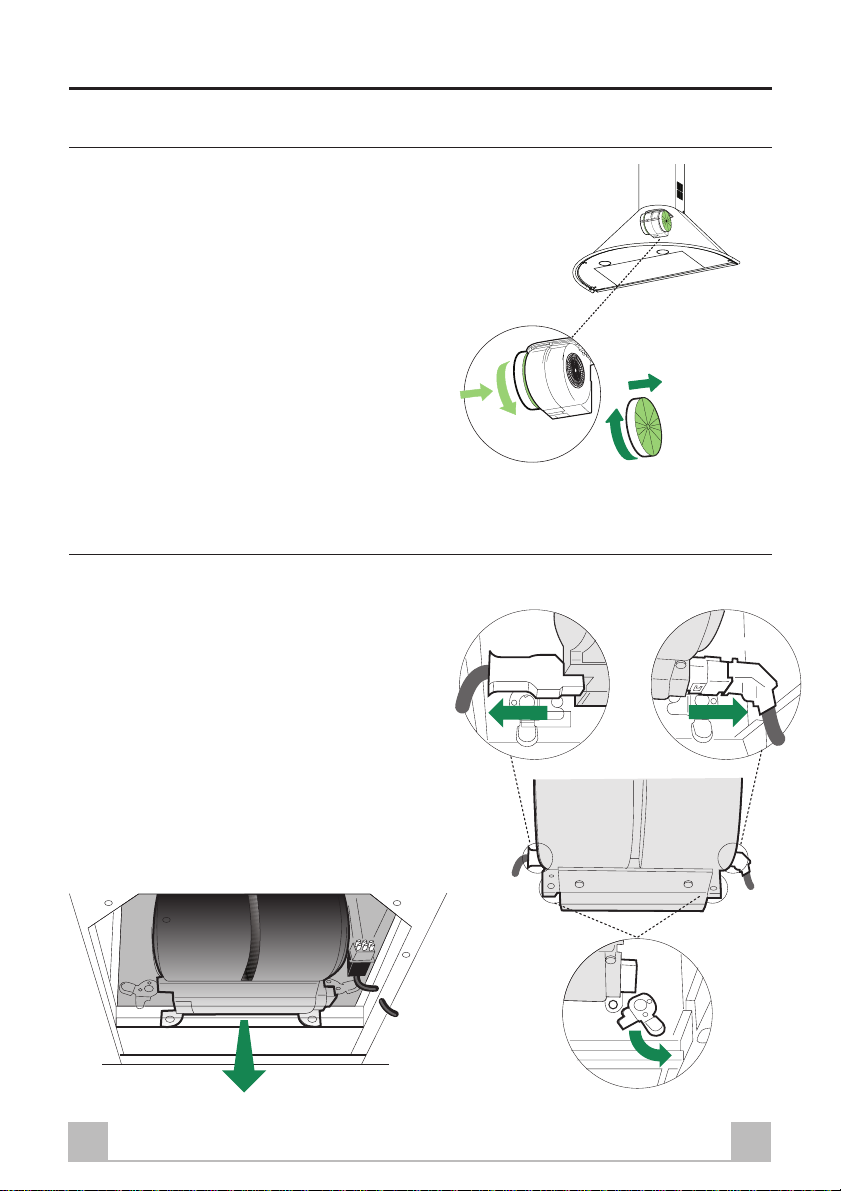

Fjernelse af smørefiltrene
Før der udføres vedligeholdelse på sugeventilator skal følgende gøres:
• Kobl enheden fra ved at trykke på den topolede kontakt på strømforsyningskablet eller ved at slukke for hovedkontakten.
• Fjern smørefiltrene fra enheden.
• Hvis enheden er af recirkulationstypen, fjernes lugtfiltrene.
Afkobling af sugeventilatoren
• Kobl strømkonnektoren Ca og kontrol- og lyskonnektoren Cmd fra på siderne af enheden.
• For vægmonterede og fritstående enheder med firkantet skorsten drejes grebene Lb, der låser sugeventilatoren, så den bliver koblet fra benene.
• Træk sugeventilatoren fremad, så den hægtes af støttebenene, og aftag den nedad gennem luftudtaget.
12DK
Page 13
FR
EE
LO
C
K
O P E N

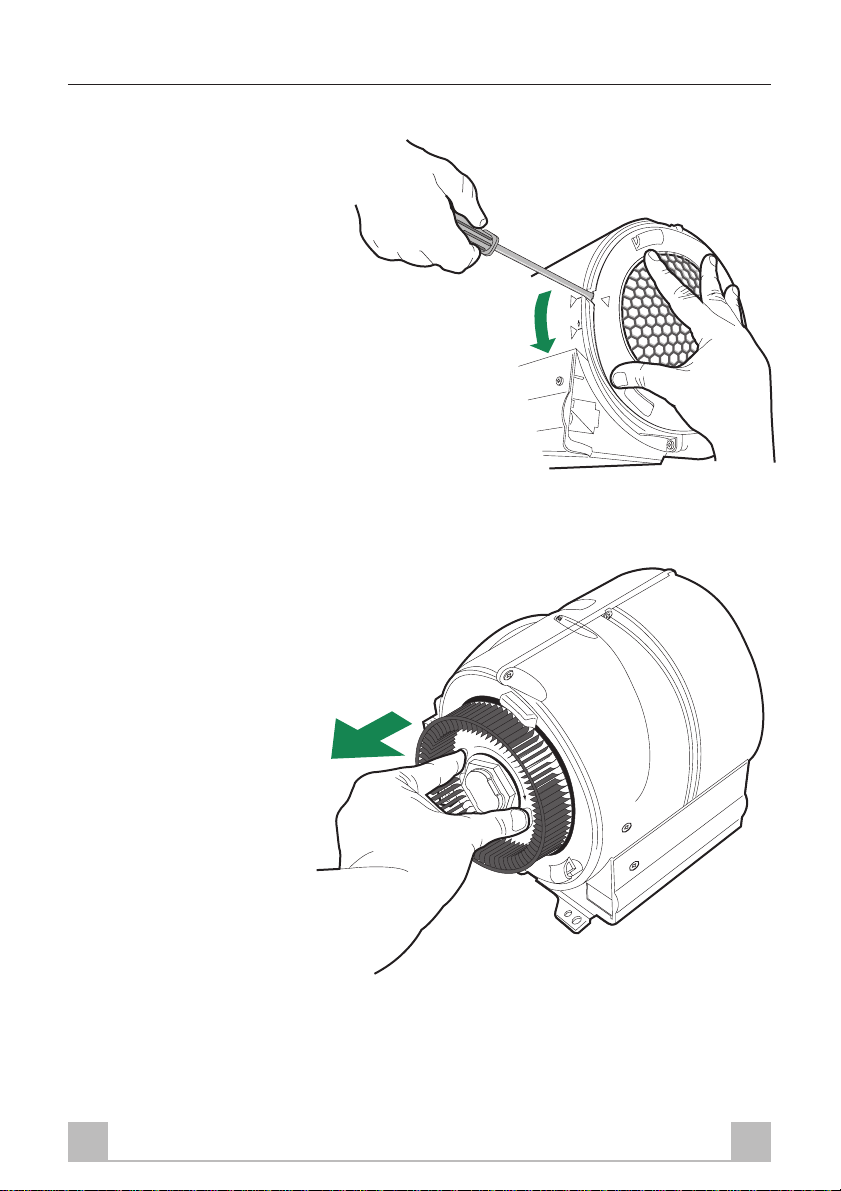

Afmontering af vaskbare dele
• Fjern det sidegitter, der beskytter blæseelementerne, løft stophakket op med en kniv eller en skruetrækker, og drej gitteret i pilens retning.
• Grib om blæseelementerne i hullerne, og træk for at tage dem ud.
13DK
Page 14

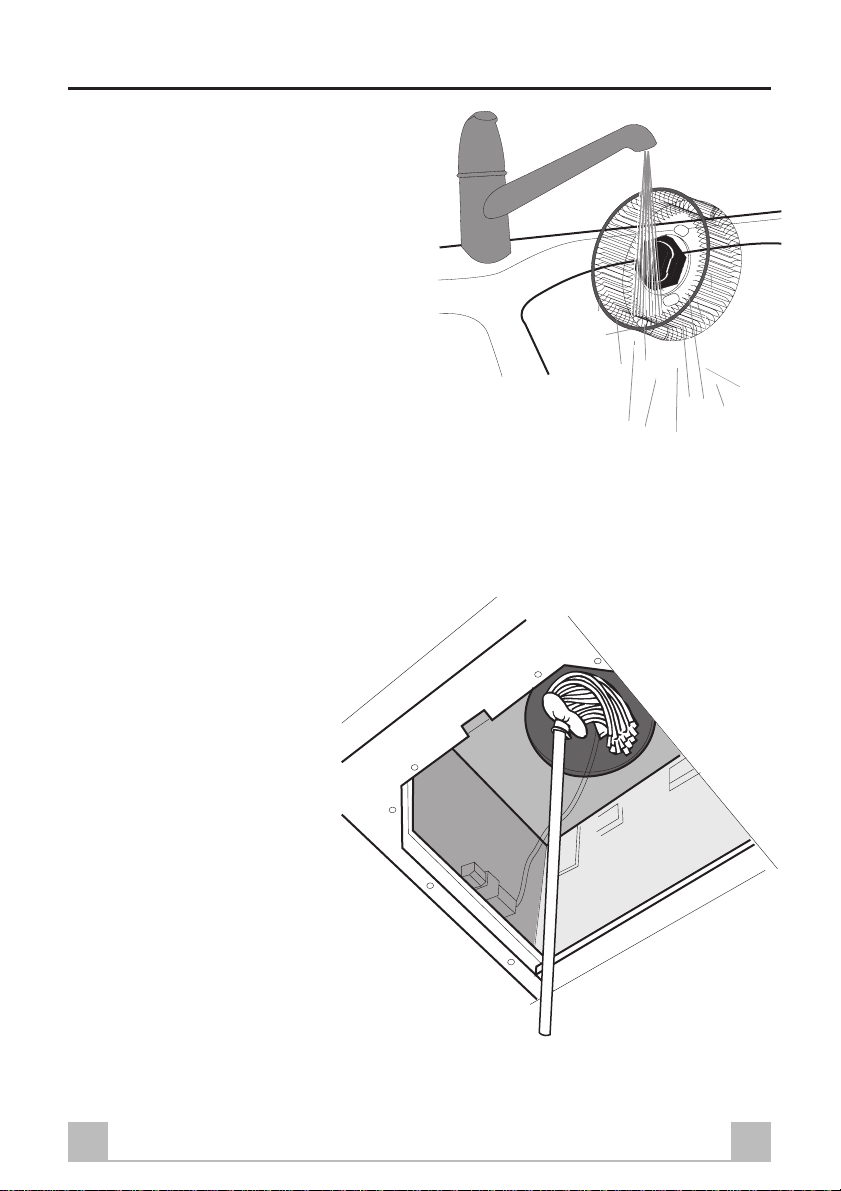

RENGØRING
• Vask blæseelementerne og beskyttelsesgitteret med almindeligt opvaskemiddel. Disse elementer kan også vaskes i opvaskemaskinen.
• Rens med en fugtig klud og et passende rengøringsmiddel selve sugeventilatoren, men sørg for, at der ikke kommer vand ind i enheden eller ind i konnektorhylstrene.
• Lad enheden tørre fuldstændigt, før den sættes sammen igen.
• Rens med en kost luftudtagsslangen, så langt du kan nå.
14DK
Page 15
LOCK
O P E N
FREE

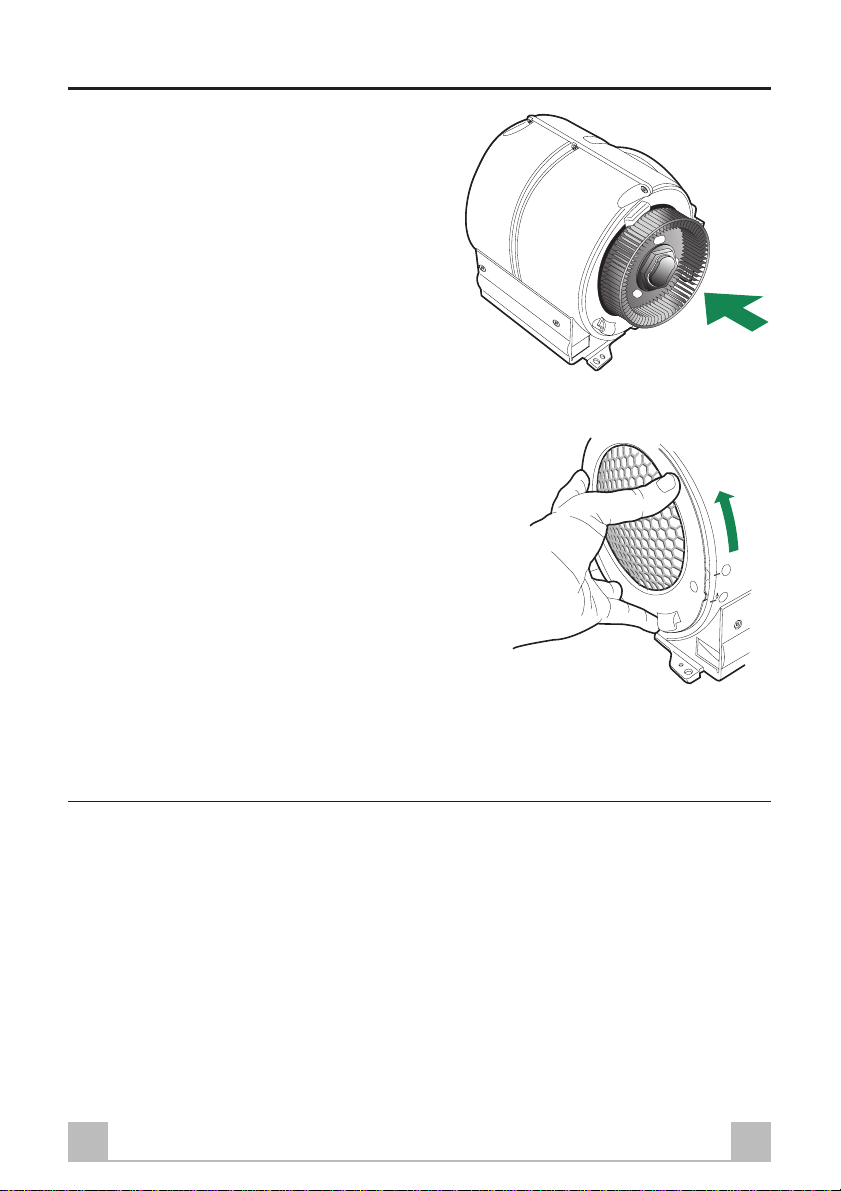

SAMLING
NB! For at enheden ikke skal blive samlet den forkerte vej, har de to blæseelementer forskellige koblingsled.
• Saml blæseelementerne på de tilsvarende ben ved at trykke på dem, til de klikker på plads.
• Montér beskyttelsesgitteret, så hakkene passer til positionen “FREE”, og drej det hen til “LOCK”.
• Sæt sugeventilatoren tilbage på plads på enheden, og forbind den med støttebenene.
• Drej låsegrebene, eller skru låsepropperne i.
• Kobl strømkonnektoren og kommandokonnektoren til kontakterne på siderne af sugeventilatoren.
• Sæt lugtfiltrene af aktivt kul på plads.
• Sæt smørefiltrene på plads.
• Kobl enheden til strømforsyningen ved at tænde for den topolede kontakt på strømkablet eller ved at tænde for hovedkontakten.
• Kontrollér, at enheden virker ved at tænde for motoren og lyset.
Hvis emhætten ikke fungerer
Inden der tilkaldes service
Kontroller nedenstående punkter inden der tilkaldes service.
• Er stikket sat i stikkontakten?
• Er der tændt for kontakten?
• Er sikringen sprunget?
• Er aftræksslangen korrekt monteret?
• Er fedtfilteret rent?
Kan problemet ikke afhjælpes ved hjælp af ovenstående, kontaktes Electrolux Service. Forsøg ikke selv at reparere emhætten da ukorrekt reparation kan være til fare for person og/eller ejendom.
15DK
Page 16
Dette utstyret oppfyller de europeiske bestemmelsene vedrørende lavspenning, EØF-direktiv 73/23 om elektrisk sikkerhet, og følgende europeiske bestemmelser: EØF-direktiv 89/336 om elektromagnetisk kompatibilitet og EØF-direktiv 93/68 om CE-merking.
Tämä laite täyttää seuraavat eurooppalaiset sähköturvallisuusvaatimukset: pienjännitedirektiivi 73/ 23/ETY, sähkömagneettista yhteensopivuutta koskeva direktiivi 89/336/ETY sekä EC-merkintää koskeva direktiivi 93/68/ETY.
Denna apparat uppfyller rådets direktiv 73/23/EEG (Lågspänningsdirektivet) samt följande europanormer: Rådets direktiv 89/336/EEG (EMC-direktivet) och rådets direktiv 93/68/EEG (EC­märkning).
Dette apparat er i overensstemmelse med de europæiske lavspændingsregulativer, EF Direktiv 73/ 23 om elektrisk sikkerhed, og med følgende andre EU regulativer: EF Direktiv 89/ 336 om elektromagnetisk kompatibilitet og EF Direktiv 93/ 68 om CE-mærkning.
436002432_02 - 041102
