Page 1
Brugsvejledning
DK
2
Käyttöopas
FI
Bruksanvisning
SE
NO
Bruksveiledning
EFC 9505
16
30
44
Page 2
INNHOLD
Kjære kunde,
Hvis du følger anbefalingene i denne instruksjonshåndboken,
vil utstyret ha en konstant høy ytelse og gi effektiv bruk i mange
år fremover.
SIKKERHETSFORSKRIFTER 45
EGENSKAPER 46
INSTALLASJON 48
BRUK 51
VEDLIKEHOLD 52
RENGJØRING 56
SAMMENSETTING 57
44NO
Page 3
SIKKERHETSFORSKRIFTER
Ventilatoren må bare brukes i privathusholdninger og til normal husholdningsbruk. Den oppfyller
internasjonale sikkerhetsforskrifter og kvalitetsstandarder. Alle sikkerhetstiltak kan likevel ikke fjerne
absolutt all fare for ulykker.Les derfor nøye gjennom anvisninger , råd og advarsler før du installerer
og begynner å bruke ventilatoren.
Vær spesielt oppmerksom på tekster med en varseltrekant, for å unngå skader på personer eller
eiendom. Husk. å ta vare på instruksjonsboken, som må følge med dersom ventilatoren selges eller
overlates til en annen person.
Ved installasjon og service
• Elektriske installasjoner/tilkoblinger skal utføres av autorisert personell. Montering skal gjøres
av kyndig person. Arbeid utført av person uten tilstrekkelig kunnskap kan forringe produktet
eller føre til skade på person og/eller eiendom.
• Minste tillatte avstand fra ventilatorens underside til elektrisk komfyr eller ovn er 50 cm, og til
gasskomfyr eller ñovn 50 cm.
• Påse at tilførselskabelen ikke kommer i klem ved installasjonen.
• Ventilatoren er elektrisk frakoblet kun når pluggen eller sikringene er tatt ut.
• Vær oppmerksom på at utblåsningsluften ikke må lede inn i en kanal som brukes for røykgasser
fra ovn eller fyranlegg som benytter annen energiform enn elektrisitet, som f.eks. parafin eller
ved.
Ved bruk
• La aldri frityrkoking, smelting av fett,parafin eller annet lettantennelig materiale stå uten
tilsyn. Ved en eventuell brann: Slå umiddelbart av kjøkkenventilatoren og komfyren.
OBS! Kvel ilden med et lokk. Bruk aldri vann.
• Flambering bør ikke skje under ventilatoren.Dette kan forårsake brann. Tenk også på at
stekefett kan ta fyr dersom det blir overopphetet. La ALDRI en stekepanne stå på
uten tilsyn.
• Ventilatorens fettfilter skal rengjøres regelmessig for å unngå at det kan dryppe fett ned på
kokesonen og forårsake brann. Se videre under overskriften îVedlikehold og rengjøringî i
instruksjonsboken.
Ved skroting
Hindre at det skjer ulykker med den kasserte ventilatoren. Ta ut støpselet og kapp deretter
kabelen der den kommer ut fra ventilatoren. Kontakt eventuelt din kommune om hvor du kan
kaste ventilatoren.evakueringskanal, brukes det ved monteringen et
Advarsel! Utblåsingsluften må ikke lede inn i en kanal som benyttes for røykgasser fra ovn eller
fyranlegg som benytter annen energiform en elektrisitet som feks ved eller parafin.
Ventiler riktig
For at ventilatoren skal fungere helt riktig, må det dannes et undertrykk på kjøkkenet. Hold derfor
kjøkkenvinduene lukket mens ventilatoren går.Åpne gjerne vinduet i et rom ved siden av når
ventilatoren brukes.
Viktig å vite
Dersom ventilatoren brukes samtidig med en peis eller ovn som tar sin luft inne i rommet, kan det
oppstå undertrykk slik ut røyk trekkes inn i rommet. Sørg da for å åpne et vindu e.l. slik at
peisen/ovnen får tilstrekkelig med luft. Gjelder ikke dersom ventilatoren benyttes med kullfilter.
45NO
Page 4

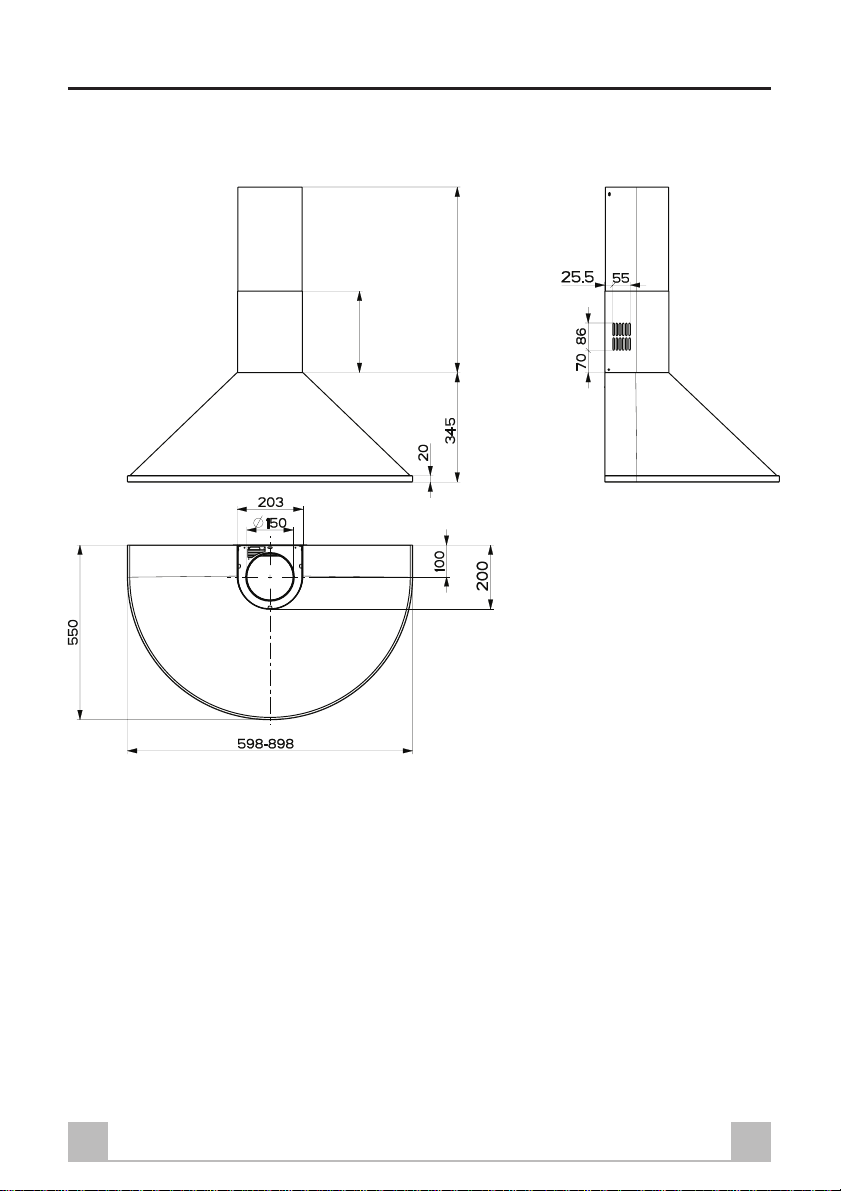

EGENSKAPER
270
MIN.400 - MAX.660
46NO
Page 5

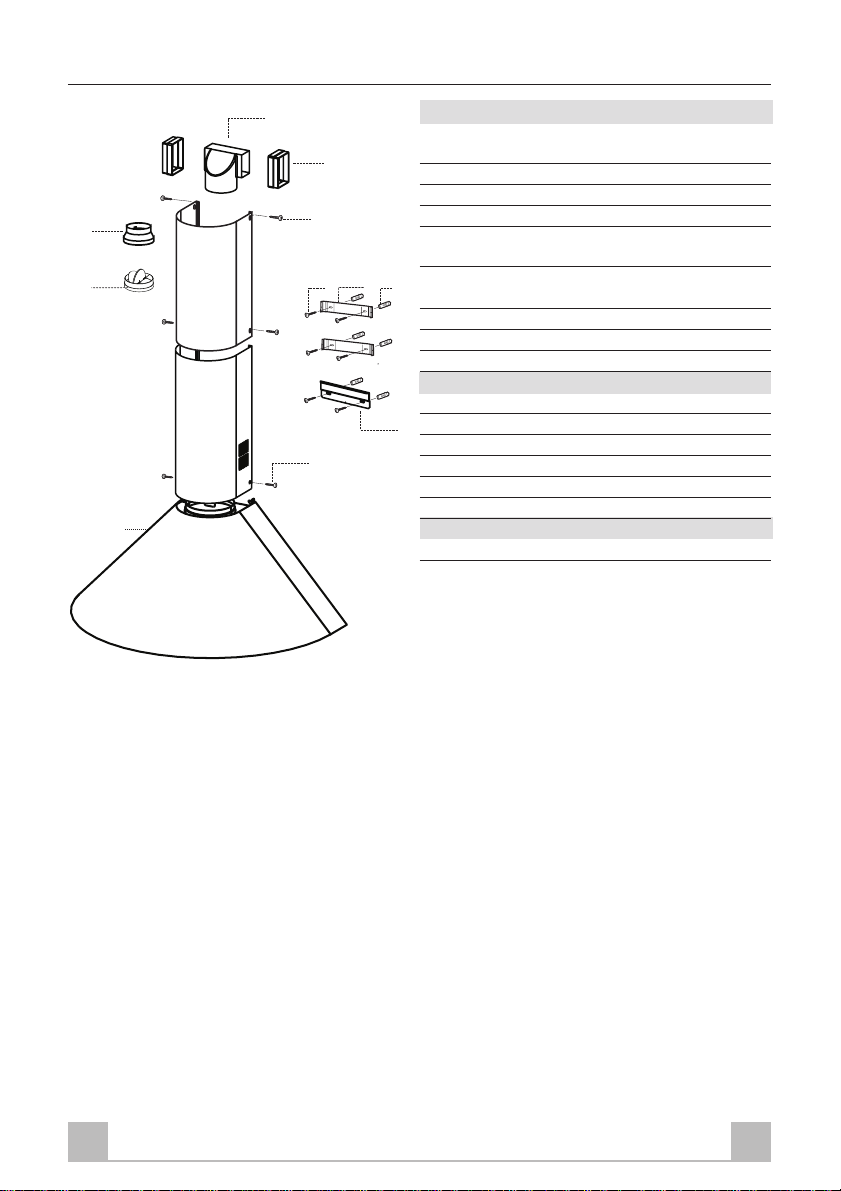

Deler
15
Ref. Antall Produktets deler
1 1 Kjøkkenviftens hoveddel komplett med:
14.1
Kontroller, lys, vifteenhet, filtre.
2 1 Uttrekkbart røkrør; består av:
2.1 1 Øverste røkrør
9
12c
2.2 1 Nederste røkrør
9 1 Reduksjonsflens med en diameter på 150-
120 mm
10
12a 11
7.2.1
10 1 Flens med en diameter på 150 mm med
tilbakeslagsventil
14.1 2 Forlengelsesledning for luftutløpskopling
15 1 Luftutløpskopling
Ref. Antall Installasjonsdeler
7.1 1 Konsoll for festing av kjøkkenviftens hoveddel
7.1
7.2.1 2 Festekonsoller til øverste røkrør
12c
11 6 Ekspansjonsplugger
12a 6 Skruer 4,2 x 44,4
12c 6 Skruer 2,9 x 9,5
1
Antall Dokumentasjon
1 Bruksveiledning
47NO
Page 6
INSTALLASJON

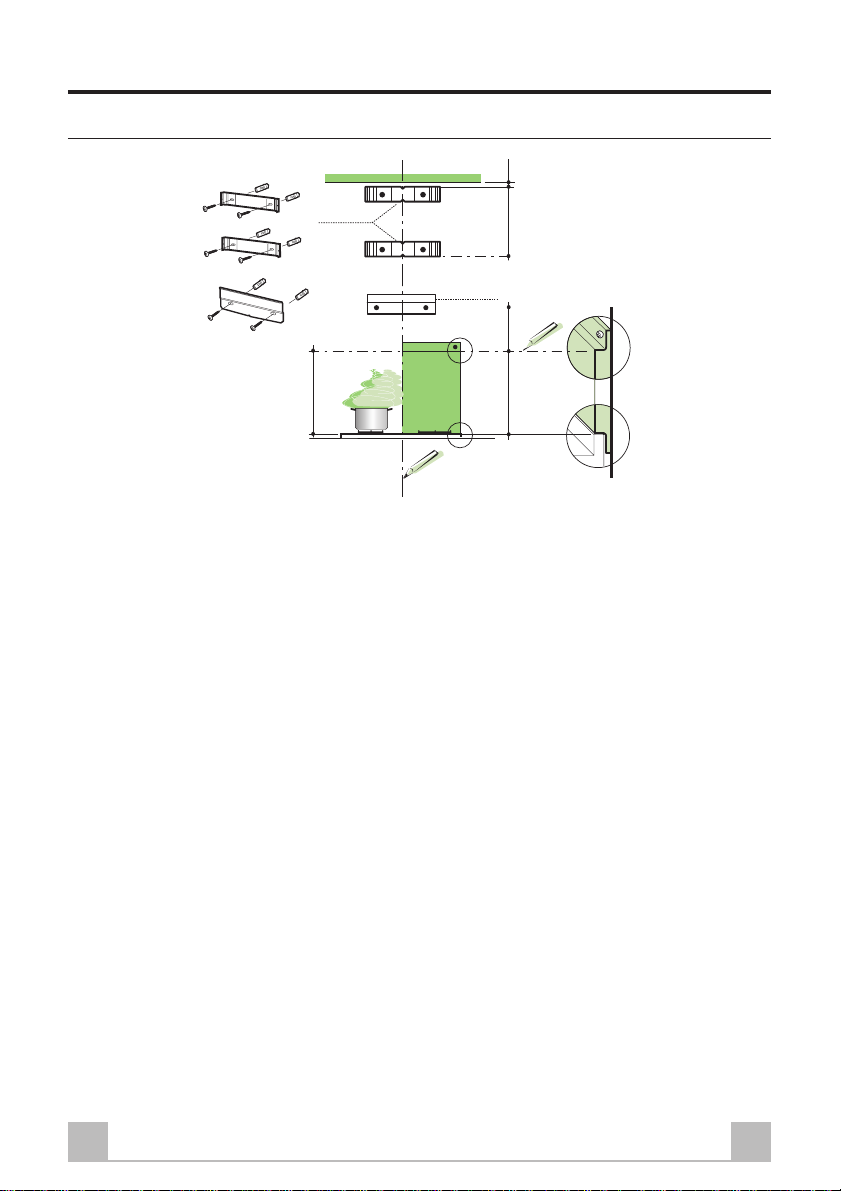

Boring av hull i veggen og festing av konsollene
1÷2
7.2.1
650 min.
Tegn opp følgende på veggen:
• En vertikal linje helt opp til taket eller til den øverste grensen, på midten av området hvor
kjøkkenviften skal monteres.
• En horisontal linje: Min. 650 mm over platetoppen, for installasjon uten bakgrunn; ved høyde H
(H = høyden på bakgrunnens del som er synlig), for installasjon med bakgrunn.
• Støtt konsollen 7.1 som vist 287 mm over den horisontale referanselinjen. Sentrer midten (hakkene)
på den vertikale referanselinjen 1-2 mm fra taket eller den øverste grensen. Sentrer midten (hakkene)
på den vertikale referanselinjen.
• Merk av midten til hullene til konsollen.
• Støtt konsollen 7.2.1 som vist 1-2 mm fra taket eller den øverste grensen. Sentrer midten (hakkene)
på den vertikale referanselinjen.
• Merk av midten til hullene til konsollen.
• Støtt konsollen 7.2.1 som vist X mm under den første konsollen (X = høyden på det øverste
røkrøret som følger med). Sentrer midten (hakkene) på den vertikale referanselinjen.
• Merk av midten til hullene til konsollen.
X
7.1
H 287
BAKGRUNN (EKSTRAUTSTYR)
Bakgrunnen skal monteres før du monterer kjøkkenviftens hoveddel. Hvis du ønsker å feste den til
veggen både oppe og nede, må du montere den ved rett høyde før du monterer basene. Dette arbeidet
er vanskelig å utføre. Derfor må arbeidet bare utføres av kjøkkeninstallatøren eller annet kvalifisert
personale som kjenner til møblenes endelige størrelser.
Gå frem som følger dersom bakgrunnen bare skal festes øverst:
• Støtt bakgrunnen på basen ved å føre den nederste kanten inn mellom den øverste flaten og
veggen. Sentrer den på den vertikale referanselinjen.
• Merk av midten til de to hullene til den øverste kanten.
• Bor hull med en diameter på 8 mm i de avmerkede punktene.
• Sett ekspansjonspluggene 11 inn i hullene.
• Fest konsollene med skruene 12a (4,2 x 44,4) som følger med.
• Hvis bakgrunnen finnes, fest den med skruene 12a (4,2 x 44,4) som følger med.
48NO
Page 7
Vf
Vr

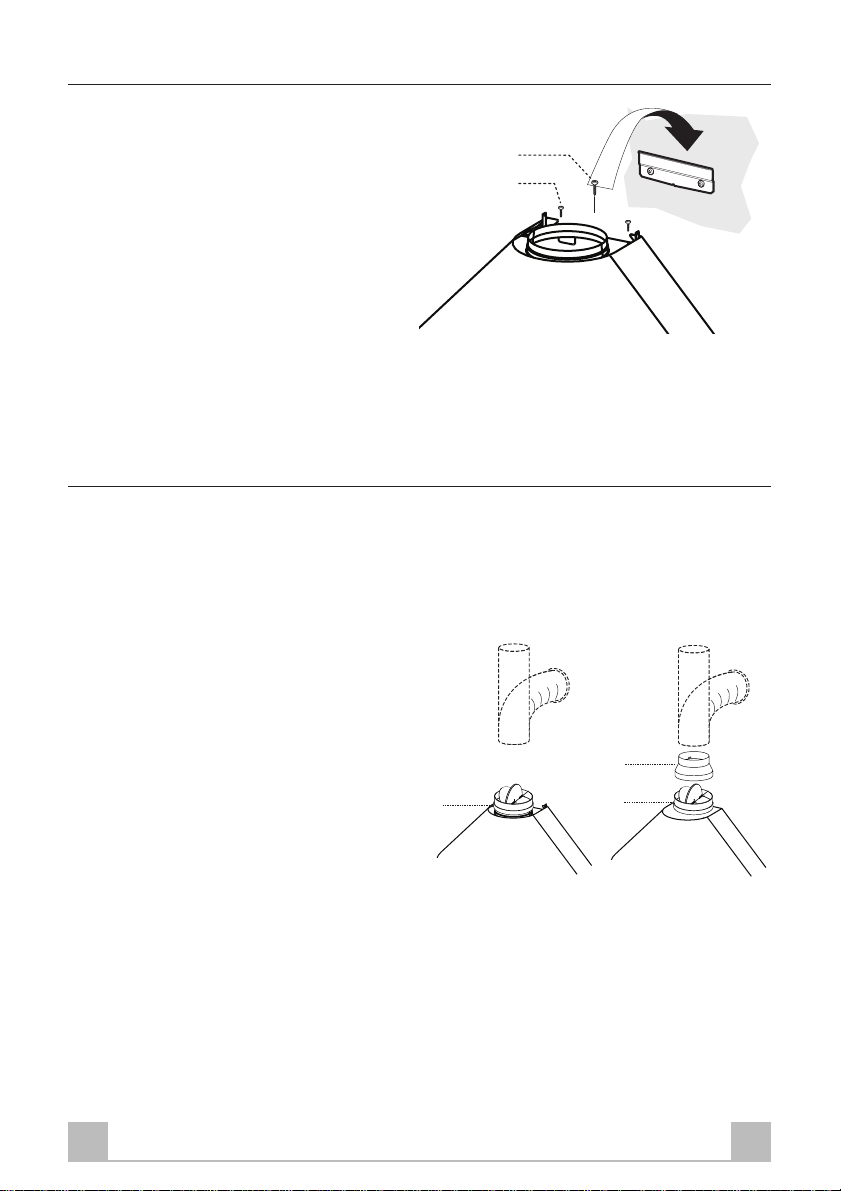

Montering av kjøkkenviftens hoveddel
ø 120
ø 150
9
10
10
• Før du hekter på kjøkkenviftens hoveddel må
du stramme halvveis de to skruene Vr som er
plasserte på hektepunktene til kjøkkenviftens
hoveddel.
• Hekt kjøkkenviftens hoveddel til konsollen.
• Skru på skruene Vr for å nivellere
kjøkkenviftens hoveddel.
• Stram helt til låseskruen Vf.
Tilkoplinger
LUFTUTLØP FOR SUGEVERSJON
For installasjon av kjøkkenviften i sugeversjon må du kople kjøkkenviften til utløpsrøret med et rør
eller en slange med en diameter på 150 eller 120 mm (etter eget valg).
Tilkopling av rør med en diameter på 150 mm
• Før flensen med en diameter på 150 mm 10
inn på utløpet fra kjøkkenviftens hoveddel.
• Fest røret med egnete slangeklemmer.
Nødvendig materiale følger ikke med.
Tilkopling av rør med en diameter på 120 mm
• For tilkopling av rør med en diameter på 120
mm må du føre inn reduksjonsflensen 9 på
flensen med en diameter på 150 mm som du
allerede har montert.
• Fest røret med egnete slangeklemmer.
Nødvendig materiale følger ikke med.
• I begge tilfellene må du fjerne eventuelle
aktive kullfiltre.
49NO
Page 8
1
12c
12c
7.2.1
15
14.1

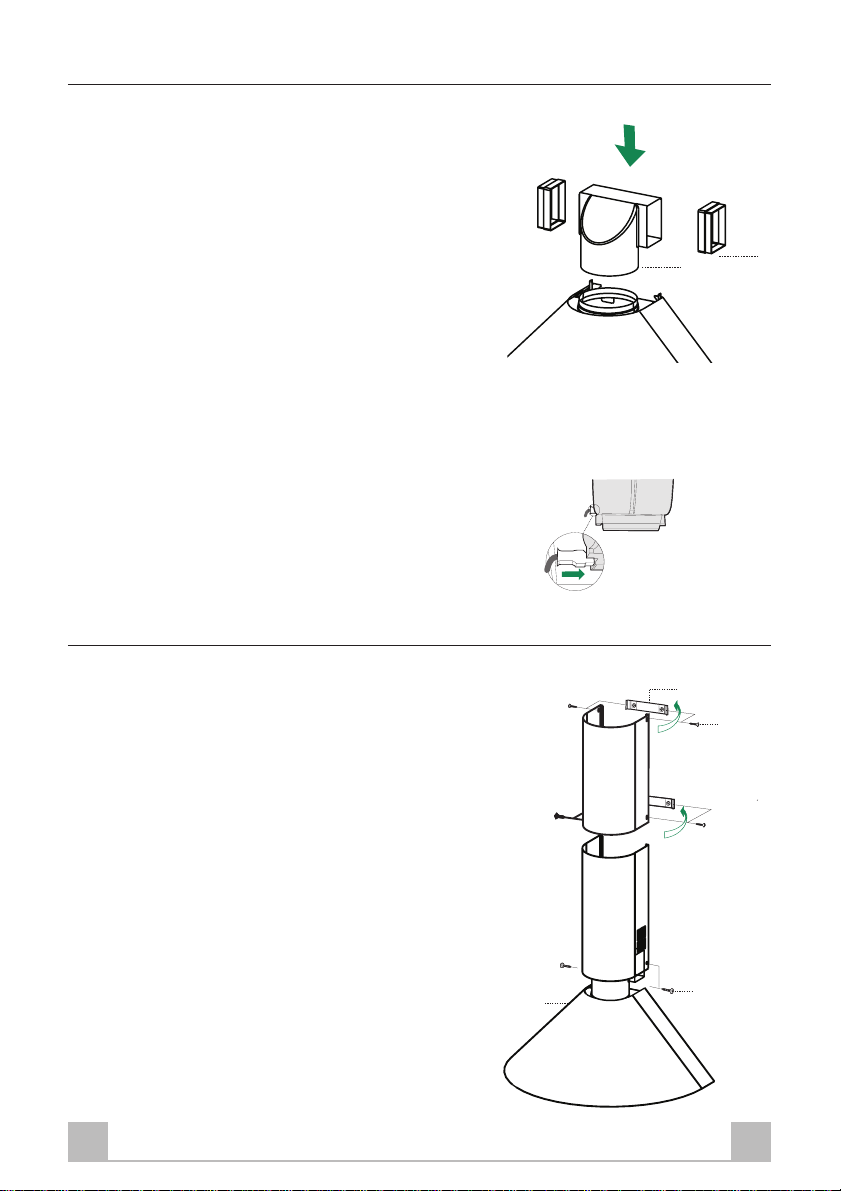

LUFTUTLØP FOR FILTRERINGSVERSJON
• Trykk koplingen 15 inn på utløpet fra
kjøkkenviftens hoveddel.
• Før forlengelsesledningene for koplingen 14.1
inn på koplingen 15 fra siden.
• Forsikre deg om at åpningene til
forlengelsesledningene for koplingen 14.1
passer inn i åpningene til røkrøret både
horisontalt og vertikalt. Dersom åpningene
ikke passer inn må du justere posisjonen ved å
bytte om forlengelsesledningene for
koplingen 14.1 og så montere igjen delene
som beskrevet tidligere.
• Kontroller at det aktive kullfilteret er montert.
ELEKTRISK TILKOPLING
• Kople kjøkkenviften til strømnettet med en topolet bryter med
en kontaktåpning på minst 3 mm.
• Fjern fettfiltrene (se avsnittet Vedlikehold) og kontroller at
koplingsstykket til nettkabelen er korrekt innført i
stikkontakten til sugesystemet.
Montering av røkrøret
Øverste røkrør
• Utvid litt de to kantene på sidene og hekt dem
på bak konsollene 7.2.1. Lukk kantene deretter
helt igjen.
• Fest kantene på sidene av konsollene med de
fire skruene 12c (2,9 x 9,5) som følger med.
Nederste røkrør
• Utvid litt de to kantene på sidene av røkrøret og
hekt dem på mellom det øverste røkrøret og
veggen. Lukk kantene deretter helt igjen.
• Fest den nederste siden til kjøkkenviftens
hoveddel fra siden med de to skruene 12c (2,9
x 9,5) som følger med.
50NO
Page 9
BRUK

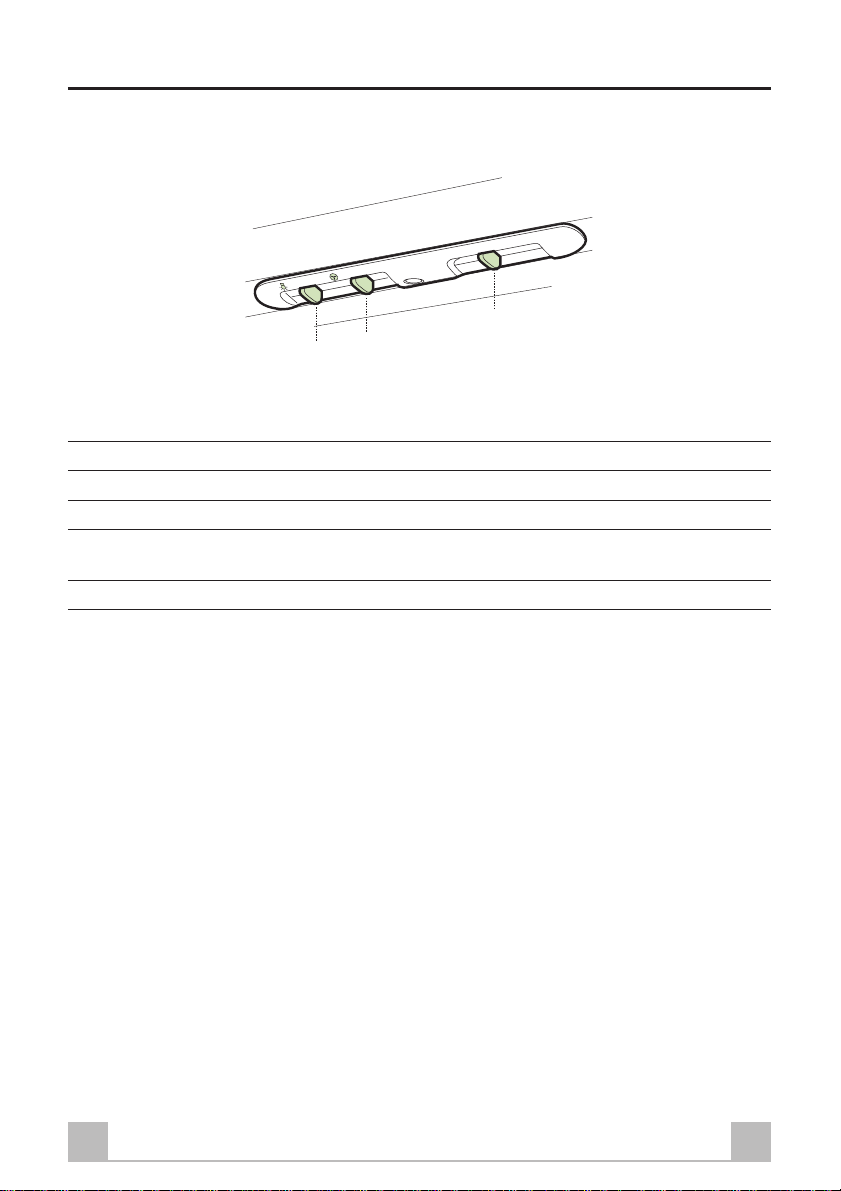

KONTROLLPANEL
3
2
1
1
0
1
0
V
M
L
L Lys T enner og slukker belysningen.
M Motor Tenner og slukker sugemotoren.
V Hastighet Bestemmer driftshastigheten:
1.Min. hastighet, egnet til en spesiell lydløs kontinuerlig luftutskifting når det finnes lite os.
2.Middels hastighet, egnet til de fleste bruksforhold, fordi forholdet mellom gjennomstrømning
av behandlet luft og lydnivå er bra.
3.Maks. hastighet, egnet til å fjerne mye os, også over lengre tid.
51NO
Page 10
B
A
B
VEDLIKEHOLD
Steng alltid av strømmen til ventilator en ved å trekke ut kontakten eller ta ut sikringen før
rengjøring.

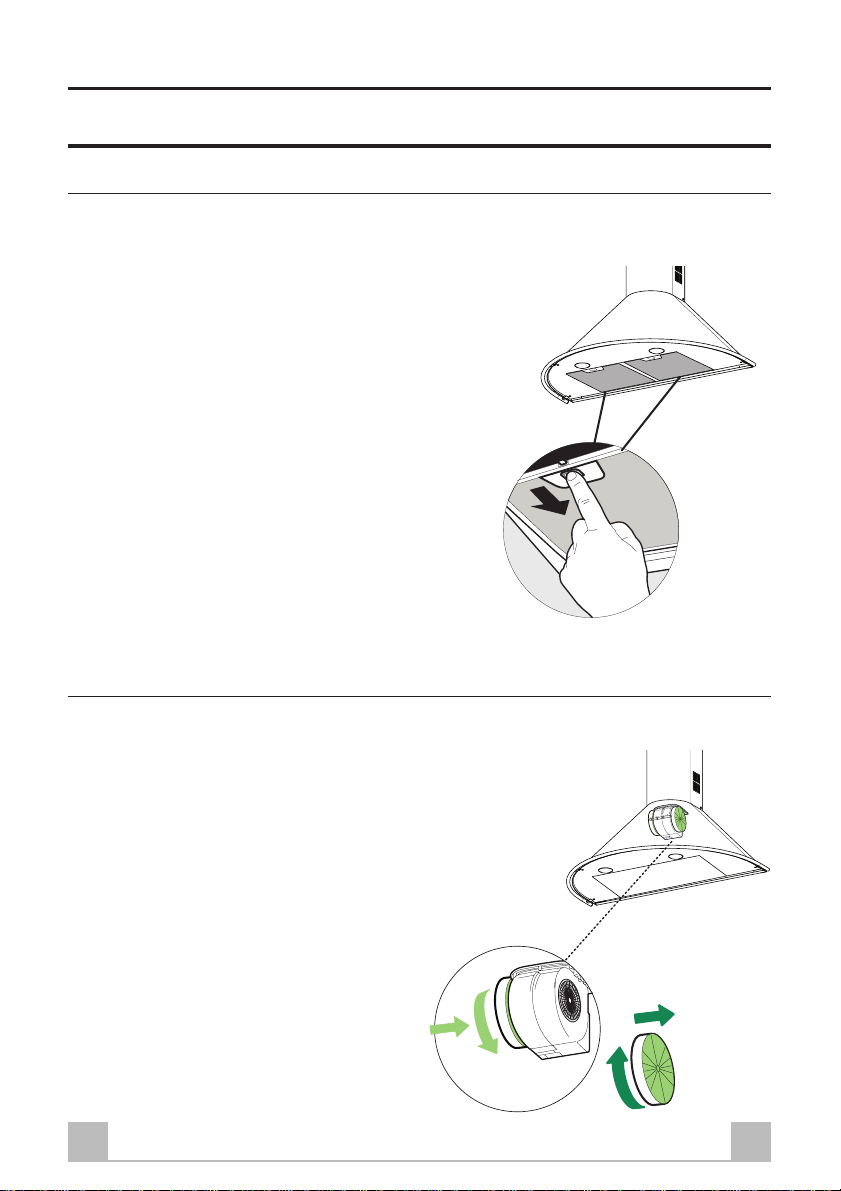

Fettfiltre
RENGJØRING AV DE SELVBÆRENDE METALLISKE FETTFILTRENE
• Filtrene kan vaskes også i oppvaskmaskinen.
De må vaskes ca. hver andre måned eller oftere
avhengig av bruksforholdene.
• Fjern filtrene ett av gangen ved å skyve dem
mot baksiden av enheten og samtidig trekke dem
nedover.
• Vask filtrene. Pass på at du ikke bøyer dem. La
dem tørke før du monterer dem igjen.
• Monter filtrene igjen. Pass på at håndtaket er
rettet mot den synlige utsiden.
OBS!Vasking i oppvaskmaskinen kan gi
fargeendringer på filteret.
Aktivt kullfilter (filtreringsversjon)
BYTTE AV DET AKTIVE KULLFILTERET
• Disse filtrene kan ikke vaskes eller regenereres.
De skal byttes ut minst hver fjerde måned eller
oftere avhengig av bruksforholdene.
• T a ut de metalliske fettfiltrene.
• Fjern de mettede aktive kullfiltrene som vist (A).
• Monter de nye filtrene som vist (B).
• Monter de metalliske fettfiltrene igjen.
52NO
Page 11

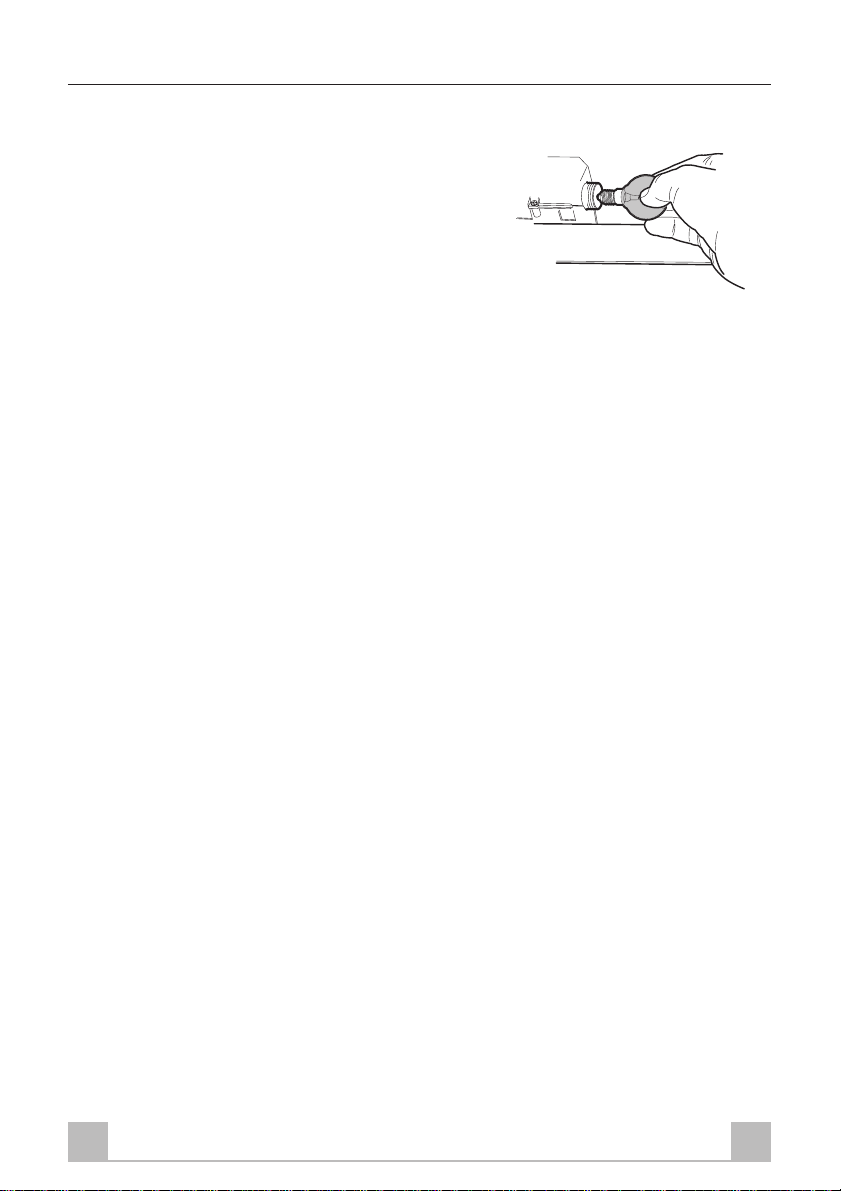

Belysning
BYTTE AV L YSPÆRENE
Glødelamper på 40 W.
• T a ut de metalliske fettfiltrene.
• Skru løs lyspærene og bytt dem ut med en av
samme type.
• Monter de metalliske fettfiltrene igjen.
53NO
Page 12
VEDLIKEHOLD
CmdCa
Lb

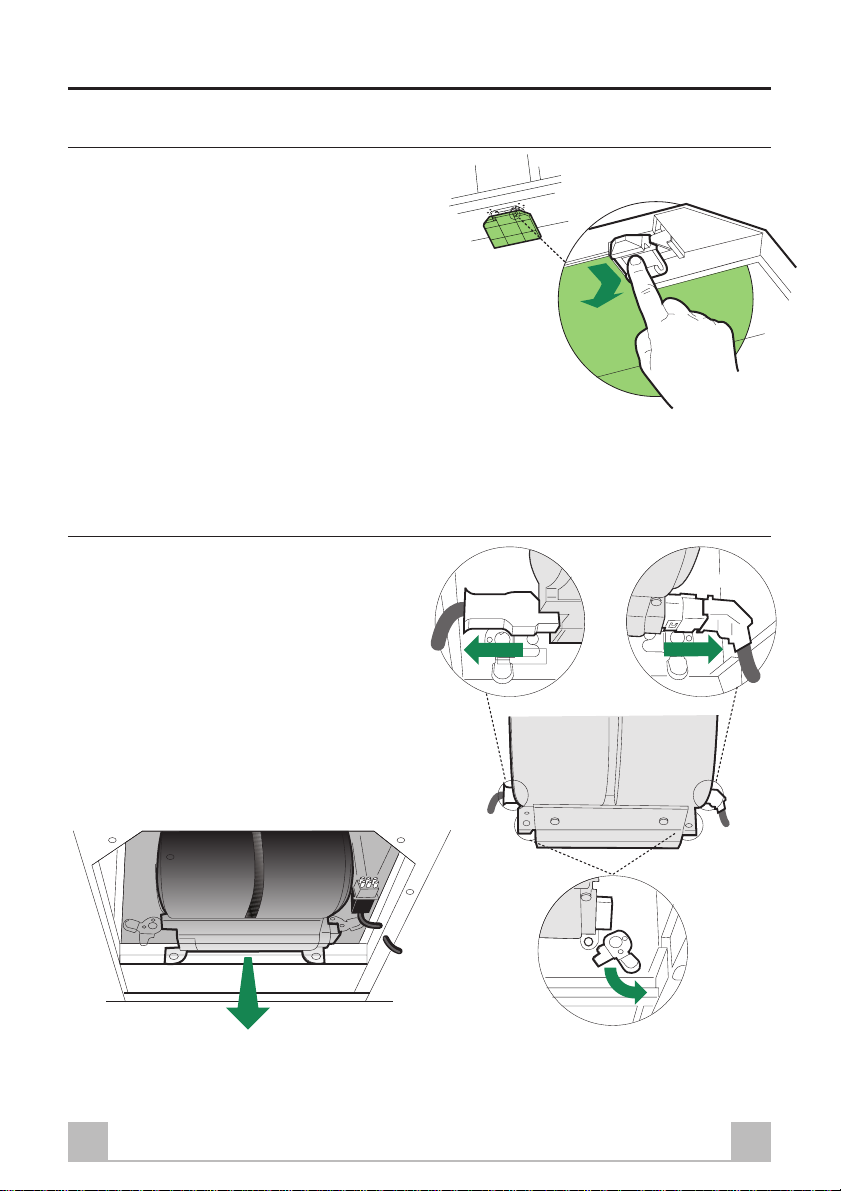

Fjerning av fettfiltrene
Før utførelse av vedlikehold på sugeenhet:
• Kople løs hetten ved å slå av den topolede
bryteren i ledningsnettets strømledning, eller
ved å slå av hovedkontakten.
• Fjern fettfiltrene fra hetten.
• Hvis hetten er av resirkulasjonstypen, fjerner
du luktfiltrene.
Å koble løs sugeenhet
• Koble løs strømledningen Ca samt
tilkoplingselement for kontroll og belysning
Cmd på enhetens sider.
• For veggmonterte eller frittstående hetter med
firkantet pipe skal låsearmene Lb som låser
sugeenheten vris slik at de koples løs fra stiftene.
• Dra sugeenheten fremover slik at den hakes løs
fra støttestiftene, og flytt den deretter nedover
gjennom luftavløpet.
54NO
Page 13
FREE
LOCK
O
P
E
N

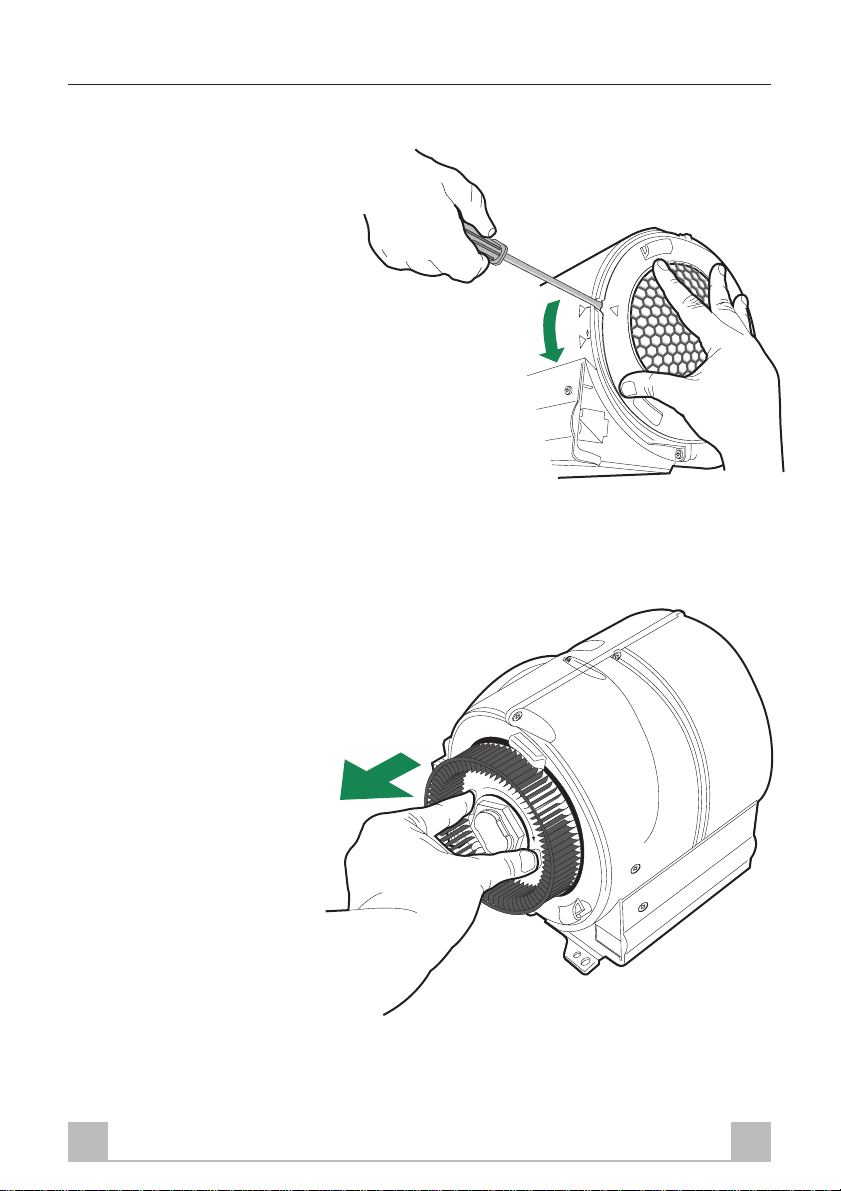

Demontering av rensbare deler
• For å fjerne sidegitteret som beskytter
viftene løfter du opp sperrehaken ved
hjelp av en kniv eller et skrujern, og vri
deretter gitrene i den retning som pilene
viser.
• Ta tak i viftene ved hjelp av de tillagede hullene
og dra for å hake løs.
55NO
Page 14

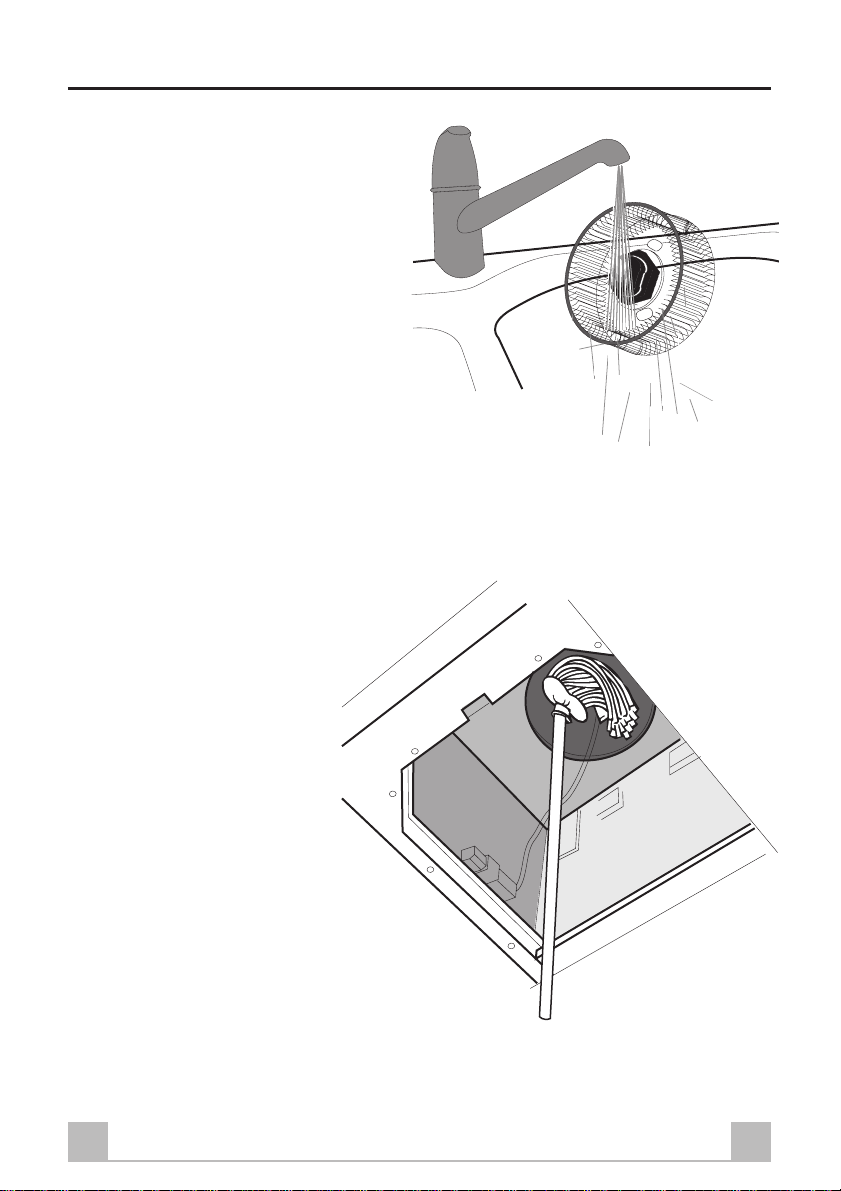

RENGJØRING
• Rengjør viftene og beskyttelsesgitrene med
vanlig oppvaskmiddel. Disse elementene
kan også vaskes i oppvaskmaskinen.
• Ved hjelp av en fuktig klut og et egnet
oppvaskmiddel rengjøres huset på
sugeenheten. Vær samtidig forsiktig med
å la vann lekke inn i enheten eller i
tilkoblingsboksene.
• La det bli fullstendig tørt før
sammensettingen.
• Ved hjelp av en vaskekost renses luftavløpet i
røret så langt du når inn.
56NO
Page 15

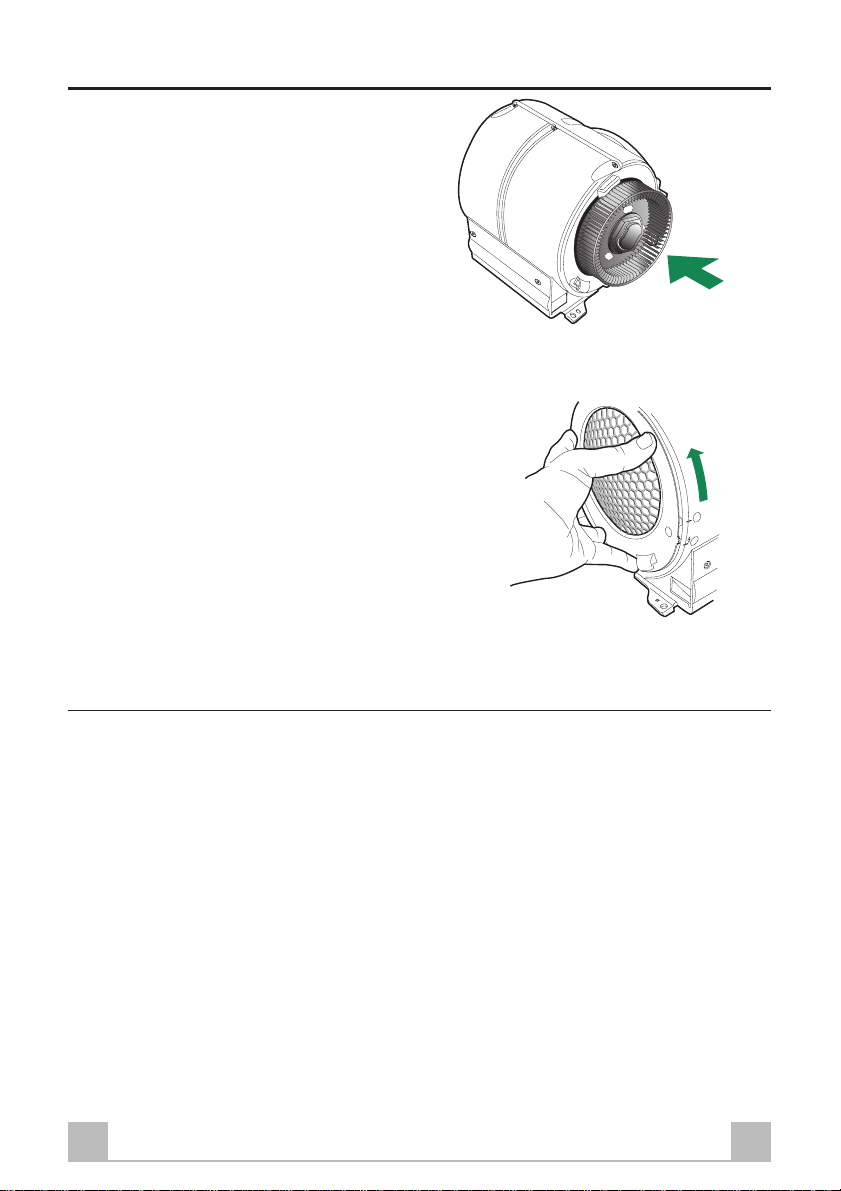

SAMMENSETTING
LOCK
O
P
E
N
FREE
N.B. For å unngå at sammensettingen blir feil,
har de to viftene ulike koblingsanordninger.
• Sett viftene tilbake på de tilpassede stiftene
ved å presse dem ned til de klikkes på plass.
• Tilpass beskyttelsesgitrene slik at stiftene
sammenfaller i “FREE” posisjon og når det vris
til “LOCK”.
• Gjeninnsett sugeenhet i hetten, sett den i
posisjon og koble til støttestiftene.
• Vri låsearmene eller skru inn låsepluggene.
• Kople strømledningen og styreledningen til
anslutningene på sugeenhetens sider.
• Gjeninnsett alle aktiverte kullfiltre.
• Gjeninnsett fettfiltrene.
• Kople hetten til strømforsyningssystemet ved å
skru den topolede bryteren på i ledningsnettets
strømledning, eller ved å skru hovedbryteren på.
• Kontroller at hetten fungerer korrekt ved å skru
motor og belysning på.
Dersom ventilatoren ikke fungerer
KONTROLLER DISSE PUNKTENE FØR DU
TILKALLER SERVICE:
• Er sikringene gått ? Sjekk begge to eventuelt
ved å bytte de ut.
• Er støpselet skikkelig i ?
• Er slangen montert korrekt?
• Er fettfilteret skikkelig rengjort?
• Er pærene hele eller skrudd skikkelig i?
Dersom feilen er der fortsatt, må du kontakte din
elektrohandler , vår sentrale serviceavdeling eller
en av våre servicekontakter rundt om i landet. Bruk
kun reservedeler som forhandles av disse.
Gjør ingen inngrep i ventilatoren som kan føre til
skade på person og/eller eiendom.
LEVERINGSBETINGELSER
I Norge gjelder ìNELís leveringsbetingelserî ved
salg av elektriske husholdningsapparater.
SERVICE OG RESERVEDELER
Husk alltid å oppgi produktnummer og
modellbetegnelse ved bestilling av service og
reservedeler.
SERVICE OG RESERVEDELER
Electrolux Household Appliances A/S
Vollebekkvn.2
Postboks 215, Økern
0510 Oslo
Reservedeler: Tlf. 22 72 58 10
Reparasjon: Tlf. 22 72 58 30
57NO
Page 16
Page 17
Page 18
Dette utstyret oppfyller de europeiske bestemmelsene vedrørende lavspenning, EØF-direktiv 73/23
om elektrisk sikkerhet, og følgende europeiske bestemmelser: EØF-direktiv 89/336 om
elektromagnetisk kompatibilitet og EØF-direktiv 93/68 om CE-merking.
Tämä laite täyttää seuraavat eurooppalaiset sähköturvallisuusvaatimukset: pienjännitedirektiivi 73/
23/ETY, sähkömagneettista yhteensopivuutta koskeva direktiivi 89/336/ETY sekä EC-merkintää
koskeva direktiivi 93/68/ETY.
Denna apparat uppfyller rådets direktiv 73/23/EEG (Lågspänningsdirektivet) samt följande
europanormer: Rådets direktiv 89/336/EEG (EMC-direktivet) och rådets direktiv 93/68/EEG (ECmärkning).
Dette apparat er i overensstemmelse med de europæiske lavspændingsregulativer, EF Direktiv 73/
23 om elektrisk sikkerhed, og med følgende andre EU regulativer: EF Direktiv 89/ 336 om
elektromagnetisk kompatibilitet og EF Direktiv 93/ 68 om CE-mærkning.
436002432_02 - 041102
Loading...
