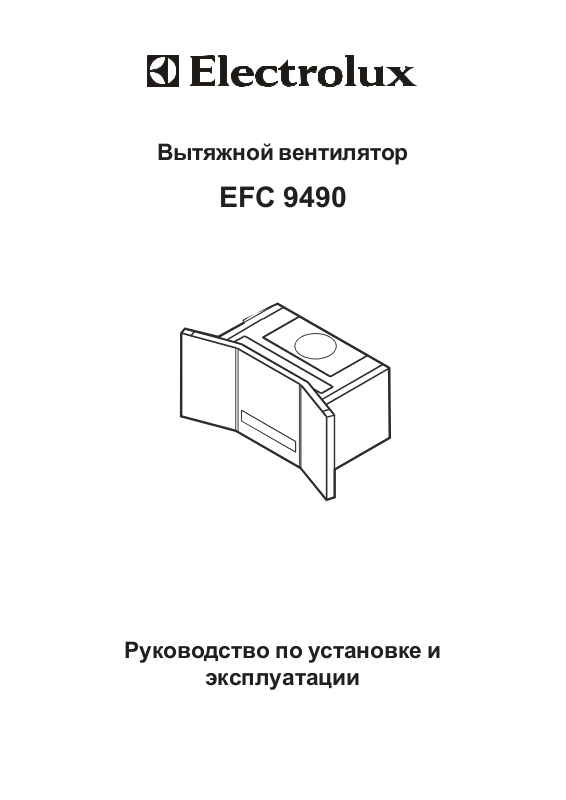

AEG EFC 9490 User Manual [ru]

Вытяжной вентилятор

EFC 9490

Руководство по установке и

эксплуатации

Уважаемые покупатели!

Просим Вас внимательно прочитать настоящую “Инструкцию по эксплуатации” перед началом
использования прибора. Сохраните данную инструкцию для того, чтобы в дальнейшем к ней при
необходимости обращаться. Если прибор перейдет к другому хозяину, передайте ему, пожалуйста,
также и эту инструкцию. Строго выполняйте все нижеизложенные указания и правила техники
безопасности при работе с прибором. Помните, что для безопасной и эффективной работы
прибора он должен быть правильно установлен и подключен к электросети.

Содержание

Правила техники безопасности 3

Описание прибора 5

Работа прибора в режиме вытяжной

вентиляции 5

Работа прибора в режиме рециркуляции 5

Эксплуатация 6

Индикация насыщения жирового и угольного

фильтров 7
Индикаторная лампочка жирового фильтра 7
Индикаторная лампочка угольного фильтра 7
Отключение индикатора насыщения

фильтра 7
Правильная вентиляция 7
Важно знать 7

Обслуживание и уход 8

Чистка вытяжного вентилятора 8
Металлический жировой фильтр 8
Угольный фильтр 9
Замена лампы 10

Что делать, если... 11

Аксессуары 11

Техническое обслуживание 12

Технические данные 12

Установка 13

Распаковка 13
Расположение 13
Подключение к электросети 13

Установка 14

Символ на изделии или на его упаковке указывает, что оно не подлежит утилизации в
качестве бытовых отходов. Вместо этого его следует сдать в соответствующий пункт
приемки электронного и электрооборудования для последующей утилизации.

Соблюдая правила утилизации изделия, Вы поможете предотвратить причинение
окружающей среде и здоровью людей потенциального ущерба, который возможен, в
противном случае, вследствие неподобающего обращения с подобными отходами.

За более подробной информацией об утилизации этого изделия просьба обращаться в
органы местной администрации.

2

Правила техники безопасности

Вытяжной вентилятор предназначен только для использования в бытовых условиях. Помните,
что заложенные в конструкцию прибора защитные механизмы не могут Вам гарантировать полную
безопасность во время эксплуатации. Поэтому внимательно прочитайте данные инструкции,
советы и предостережения, прежде чем приступить к монтажу и эксплуатации прибора. Во
избежание получения травм и повреждения имущества мы рекомендуем обратить особое
внимание на параграфы, отмеченные треугольным предупредительным знаком. Пожалуйста,
сохраните данное руководство по монтажу. При продаже или передаче прибора другому лицу
обязательно передайте ему и данное руководство.

Для монтажника кухонного

оборудования

• Для работы в режиме вытяжной вентиляции

вытяжная труба должна иметь диаметр 150

ìì.

Если в стене уже оборудована вытяжная

труба диаметром 120 или 125 мм, можно

воспользоваться входящим в комплект

переходником 150/125-120 мм. В этом случае

прибор будет работать немного более

шумно.

Внимание: вытяжная труба не входит в

комплект и приобретается отдельно.

• При установке надплитного вытяжного

вентилятора необходимо выдерживать

следующие минимальные расстояния от

нижнего края вытяжного колпака до

верхней поверхности плиты:

Для электроплит 500 ìì

Для газовых плит 650 ìì

Вытяжной вентилятор можно установить и

выше, но для оптимальной эксплуатации

рекомендуется соблюдать вышеуказанную

высоту над соответствующим источником

тепла.

• Понижение давления в помещении не должно

превышать 0,04 бар.

• Запрещается отводить загрязненный воздух

через дымоход, используемый для отвода

продуктов сгорания от других приборов. Также

недопустим отвод загрязненного воздуха в

дымоход, предназначенный для камина.

• При отводе загрязненного воздуха в

неиспользуемый дымоход целесообразно

получить на это согласие соответствующего

специалиста по эксплуатации дымовых труб.

• При оборудовании канала для отвода

загрязненного воздуха всегда необходимо

соблюдать соответствующие предписания

официальных органов.

• При эксплуатации электрического
кухонного воздухоочистителя в режиме
вытяжной вентиляции необходимо
оборудовать отверстие для подачи
воздуха достаточно больших габаритов ­примерно таких, как у отверстия для
отвода воздуха.

• Совместная эксплуатация в одном
помещении электрических кухонных
воздухоочистителей и подсоединенных к
дымовой трубе нагревательных приборов
гарантирована лишь в том случае, если
помещение и/или квартира со смежными
помещениями имеют выходящую наружу
вентиляцию с соответствующим
отверстием для подачи воздуха, площадь
поперечного сечения которого составляет
примерно 500-600 см
устраняется опасность создания при
работе электрических кухонных
воздухоочистителей недопустимого
разряжения.

• В сомнительных случаях обратитесь за
консультацией и получите разрешение
ответственных районных органов/лиц,
занятых эксплуатацией дымоходов, или
местных административных органов,
ответственных за строительство.

• Так как для помещений, в которых не
используются вышеназванные
нагревательные бытовые приборы,
действует правило: “Приточное
вентиляционное отверстие должно быть
такого же размера, что и вытяжное
отверстие”, то приточное отверстие с
размерами поперечного сечения более
500-600 см
вытяжной вентиляции.

• Совместная эксплуатация
подсоединенных к дымовой трубе
приборов и кухонного воздухоочистителя
в режиме рециркуляции воздуха безопасна

2

может снизить эффективность

2

, благодаря чему

3

и не подпадает под действие вышеназванных
ограничений.

• При работе прибора в режиме вытяжной
вентиляции для достижения оптимальной
производительности необходимо выполнять
следующие правила:

- Используйте короткий и прямой выпускной
шланг.

- Постарайтесь свести к минимуму изгибы
выпускного шланга.

- Никогда не используйте выпускной шланг,
согнутый под острым углом. Изгибы всегда
должны быть плавными.

- Используйте выпускной шланг как можно
большего размера (предпочтительно того же
диаметра, что и вытяжное отверстие).

• Несоблюдение данных инструкций
значительно снизит производительность
вытяжного вентилятора и повысит уровень
шума при его работе.

отключен от сети (выньте
предохранители или выключите
автоматический главный
выключатель).

• Важно проводить замену и очистку

фильтров через определенные
интервалы времени. Если такие
интервалы не выдерживаются, то
может произойти воспламенение
накапливающихся в фильтрах жиров.

• Прибор не предназначен для

использования маленькими детьми без
присмотра, а также людьми, не
знакомыми с его устройством и правилами
техники безопасности.

• Не позволяйте детям играть с прибором.

• ВНИМАНИЕ – перед заменой лампы

освещения отключите прибор от
электросети во избежание возможного
поражения током.

Для пользователя

• Вытяжной вентилятор предназначен для
того, чтобы удалять из кухни неприятные
запахи, он не будет удалять пары.

• Всегда следите за тем, что работающая
плита была закрыта посудой, чтобы прибор
не мог быть поврежден слишком большим
количеством выделяющегося тепла. Нельзя
допускать вблизи прибора открытого
пламени в печах, отапливаемых газом,
мазутом или углем.

• При приготовлении во фритюре на плитах
следует следить за тем, чтобы посуда для
приготовления не оставалась без
наблюдения.

• Используемое для жарки масло может
воспламениться вследствие перегрева.

• Спонтанное воспламенение еще более
вероятно при использовании загрязненного
масла.

• Вам следует обращать внимание на то, что
перегрев может привести к выбросу пламени.

• Под вытяжным вентилятором нельзя

готовить блюда, которые поджигают
перед подачей.

• При любых работах, проводимых с
вытяжным вентилятором, даже при
замене лампы, прибор должен быть

4

Описание прибора

• Прибор поставляется готовым к работе в
режиме вытяжной вентиляции, однако его
можно также настроить для работы в режиме
рециркуляции, установив угольный фильтр.

• Для этого Вам потребуется оригинальный
угольный фильтр Electrolux (его можно
приобрести в авторизованном сервисном
центре Electrolux).

Работа прибора в режиме

вытяжной вентиляции:

• В этом режиме дым выводится наружу через
вытяжной шланг, который должен
подключаться к соединительному фланцу À.

Ðèñ. 1.

• Для получения наилучших результатов
функционирования шланг должен иметь
диаметр, равный диаметру вытяжного
отверстия. Если в стене уже оборудована
вытяжная труба диаметром 120 или 125 мм,
можно воспользоваться входящим в
комплект переходником 150/125-120 мм. В
этом случае прибор будет работать немного
более шумно.

Ðèñ. 1

Работа прибора в режиме

рециркуляции:

• Воздух пропускается через угольный фильтр

и возвращается на кухню через
вентиляционную решетку в верхней части
прибора.

• Для очистки воздуха Вам потребуется

оригинальный угольный фильтр (см. раздел
Дополнительные аксессуары).

5
