Voordat u uw nieuwe afzuigkap in gebruik neemt, dient u eerst deze gebruiks- en installatie-aanwijzing door te
lezen.
Om gevaren die het gebruik van elektrische apparaten met zich meebrengt te voorkomen, is het belangrijk dat de
kap correct wordt geïnstalleerd en dat u de veiligheidsvoorschriften opvolgt. Houd de gebruiksaanwijzing bij de
hand, zodat u nog eens iets kunt nalezen.
18
Page 3
Veiligheidsaanwijzingen
voor de keukenmeubel-monteur
• De afvoerbuis moet bij gebruik als afzuigkap
een diameter van 150 mm hebben.
Als een afvoerbuis in wand of dak met een
diameter van 125 mm al aanwezig is, kan het
meegeleverde verloopstuk, 150/125 mm, worden
gebruikt. Samen met het verloopstuk kan de
afvoerslang met 125 mm doorsnede worden
gemonteerd. Het bedrijfsgeluid wordt dan iets
hoger.
• Als de keukenluchtjes door de buitenmuur naar
buiten worden geleid, is een telescoop-muurkast
(extra leverbaar accessoire MKZ, E-nr. 942 118
609) nodig.

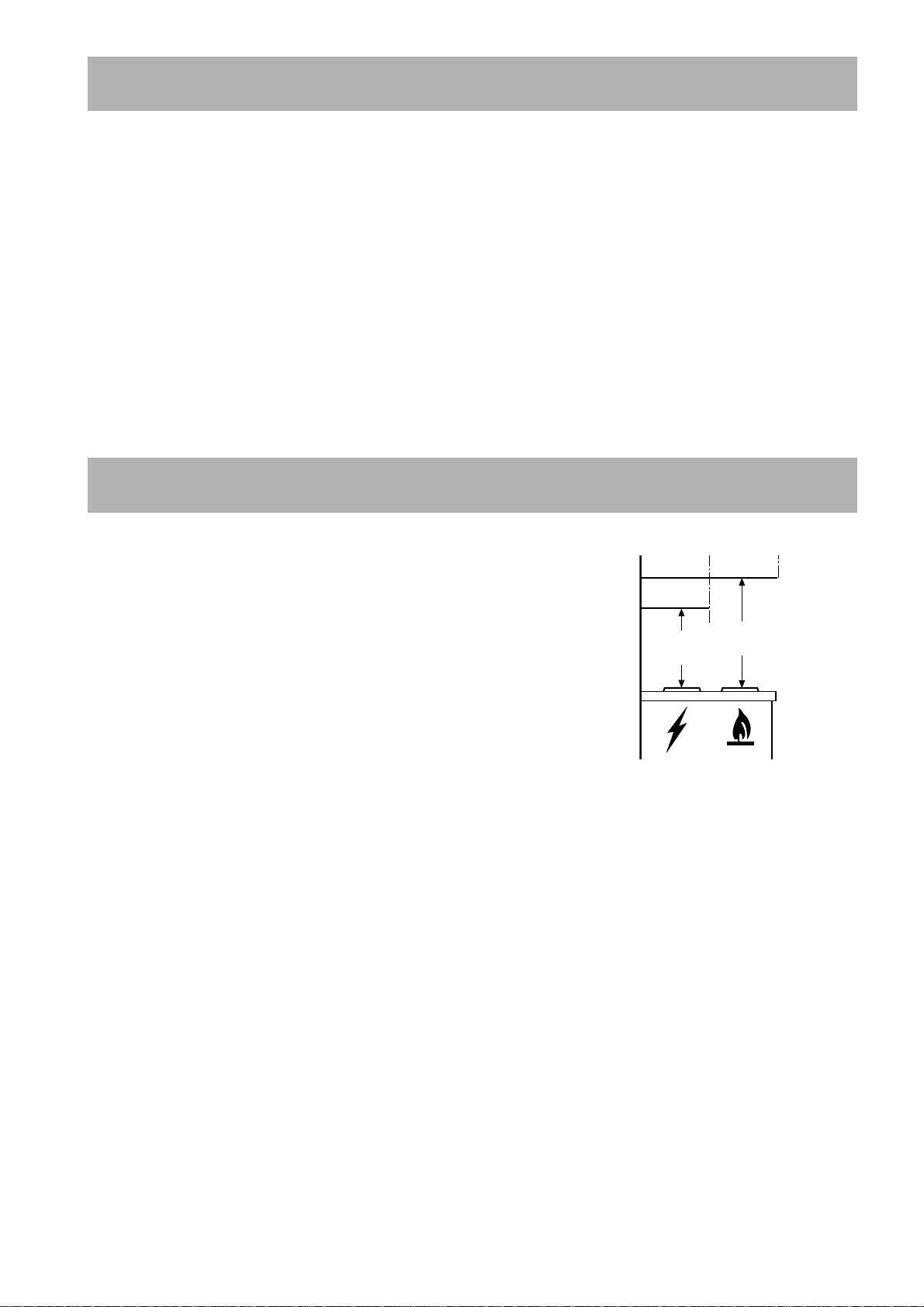

• Bij de montage van de afzuigkap moeten
de volgende minimale afstanden van de
bovenkant van de kookzones of
gasbranders tot de onderkant van de
afzuigkap worden aangehouden:
elektrisch fornuis 600 mm
gasfornuis 750 mm
kolen- en oliefornuis min. 800 mm
• Bij gelijktijdig gebruik van het apparaat als
afzuigkap en stookplaatsen mag in de ruimte
waar de stookplaats zich bevindt de onderdruk
niet groter dan 4PA (4x10
• De afgewerkte lucht mag niet in een kanaal dat
bestemd is voor de afvoer van rook-/
verbrandingsgassen of een schacht die dient
voor de ontluchting van ruimten met
stookplaatsen geleid worden.
• Als u de afgewerkte lucht in een niet in gebruik
zijnd kanaal dat is bestemd voor de afvoer van
rook-/verbrandingsgassen wilt leiden, raden wij
u aan de schoorsteenveger om toestemming te
vragen.
Voor het afvoeren van de afgewerkte lucht
moeten de plaatselijke voorschriften in acht
genomen worden.
• Bij gebruik als afzuigkap moet gezorgd worden
voor een voldoende grote toevoeropening, die
ongeveer even groot als de afvoeropening moet
zijn.
• Op grond van landelijke bouwvoorschriften
gelden voor het gemeenschappelijk gebruik van
afzuigkappen en toestellen die zijn aangesloten
op een verbrandingsgaskanaal/schoorsteen,
zoals kolen - of oliekachels en gasovens in
dezelfde ruimte, bepaalde beperkingen.
• Het gemeenschappelijke, ongevaarlijke gebruik
van schoorsteengebonden toestellen en
afzuigkappen is alleen gewaarborgd, als ruimte
-5
bar) zijn.
en/of woning door een geschikte toevoeropening
van ca. 500-600 cm
zijn, waardoor bij lopende afzuigkap een
onderdruk vermeden wordt.
• Omdat in ruimten zonder rookkanaalafvoer de
regel geldt “toevoeropening even groot als
afvoeropening” kan door de grotere opening van
500-600 cm
nadelig beïnvloed worden.
• Het gebruik van het apparaat als recirculatiekap
is onder de genoemde omstandigheden zonder
gevaar en valt niet onder bovengenoemde
voorschriften.
• Het apparaat functioneert als afzuigkap alleen
optimaal als u het volgende in acht neemt:
- korte, rechte afvoerverbindingen
- zo min mogelijk bochten in de buis
- buizen niet met scherpe hoeken maar met
- zo groot mogelijke buisdiameter (bij
• Als u deze basisregels niet in acht neemt, moet
u rekening houden met aanzienlijk
vermogensverlies en verhoogd bedrijfsgeluid.
2
de werking van de afvoerinrichting
flauwe bochten laten verlopen
voorkeur dezelfde diameter als de
afvoeropening).
2
van buiten geventileerd
voor de gebruiker
• U dient erop te letten dat op ingeschakelde
kookzones en gasbranders altijd een pan staat,
opdat het apparaat niet door te sterke hitteontwikkeling wordt beschadigd. Bij olie-, gas- en
kolenfornuizen dient open vuur beslist te worden
vermeden.
• Bovendien moet bij het frituren op een fornuis
of kookplaat de frituurpan tijdens het gebruik
altijd in het oog worden gehouden.
• De olie in de frituurpan kan door oververhitting
vlam vatten.
• Bij gebruik van verontreinigde olie kan nog
makkelijker zelfontbranding ontstaan.
• Wij wijzen u erop dat door oververhitting brand
kan ontstaan.
• Flamberen onder de afzuigkap is niet
toegestaan.
• Bij alle werkzaamheden aan de afzuigkap, ook
bij het vervangen van de lamp, moet het
apparaat spanningloos worden gemaakt
(zekering in de huisinstallatie uitschakelen).
• Het is belangrijk dat u tijdig de filters vervangt
resp. reinigt.
Anders bestaat ten gevolge van vetafzetting
brandgevaar.
19
Page 4
Algemeen
Gebruik als afzuigkap
• Het apparaat wordt als afzuigkap geleverd en
kan in combinatie met een koolfilter (extra
leverbaar accessoire) als recirculatiekap
worden gebruikt.
• Daarvoor is een origineel ELECTROLUX
koolfilter nodig (zie “Extra leverbare
accessoires”).
• De lucht wordt met behulp van een op de
afvoeropening D aan te brengen buis naar
buiten geleid, afb. 1.
• Voor de beste afzuigprestaties moet de
afvoerbuis dezelfde diameter hebben als de
afvoeropening.
Als een afvoerbuis in wand of dak met een
diameter van 125 mm al aanwezig is, kan het
meegeleverde verloopstuk, 150/125 mm, worden
gebruikt. Het bedrijfsgeluid wordt dan iets
hoger.
• Als de keukenluchtjes door de buitenmuur naar
buiten worden geleid, is een telescoop-muurkast
(extra leverbaar accessoire MKZ, 150 mm Ø,
E-nr. 942 1 18 609) nodig.
D

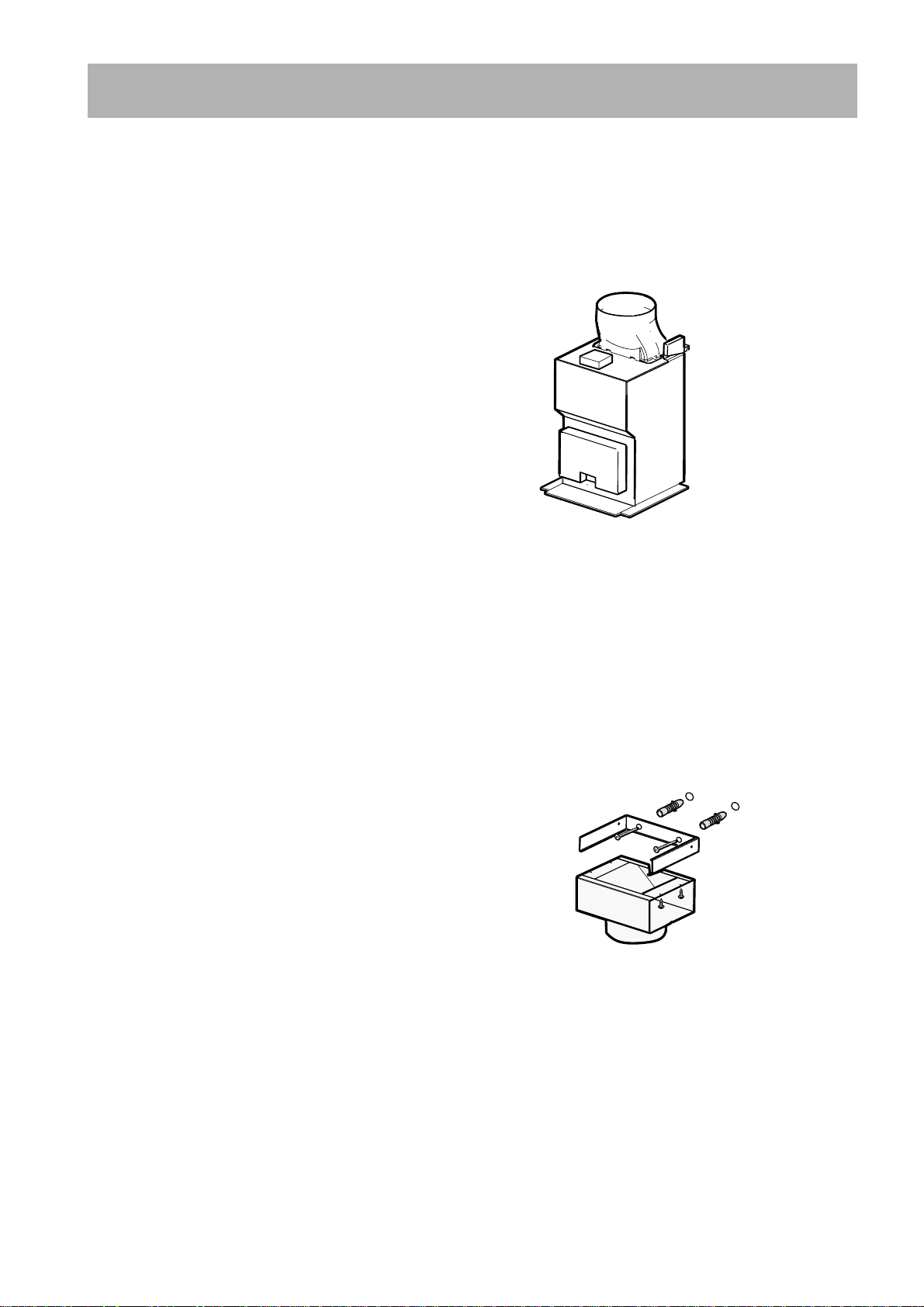

afb. 1
Gebruik als recirculatiekap
• De lucht wordt door koolfilters gefilterd en door
het bovenste rooster aan de luchtafvoer weer
de keuken in geleid.
• Voor gebruik als recirculatiekap is een origineel
ELECTROLUX koolfilter KF20 (extra
leverbaar accessoire) nodig.
• De luchtgeleider met vier schroeven Ø 2,9x6,5
mm bevestigen, afb. 2.
afb. 2
20
Page 5
Bediening van de afzuigkap
• De afzuigkap is voorzien van een motor met
regelbaar toerental. Wij raden u aan de kap
enkele minuten voordat u met koken begint in te
schakelen en ca. 15 minuten nadat u klaar bent
met koken verder te laten lopen, opdat alle
luchtjes worden verwijderd.
De schakelaars bevinden zich aan de voorkant
van de kap.

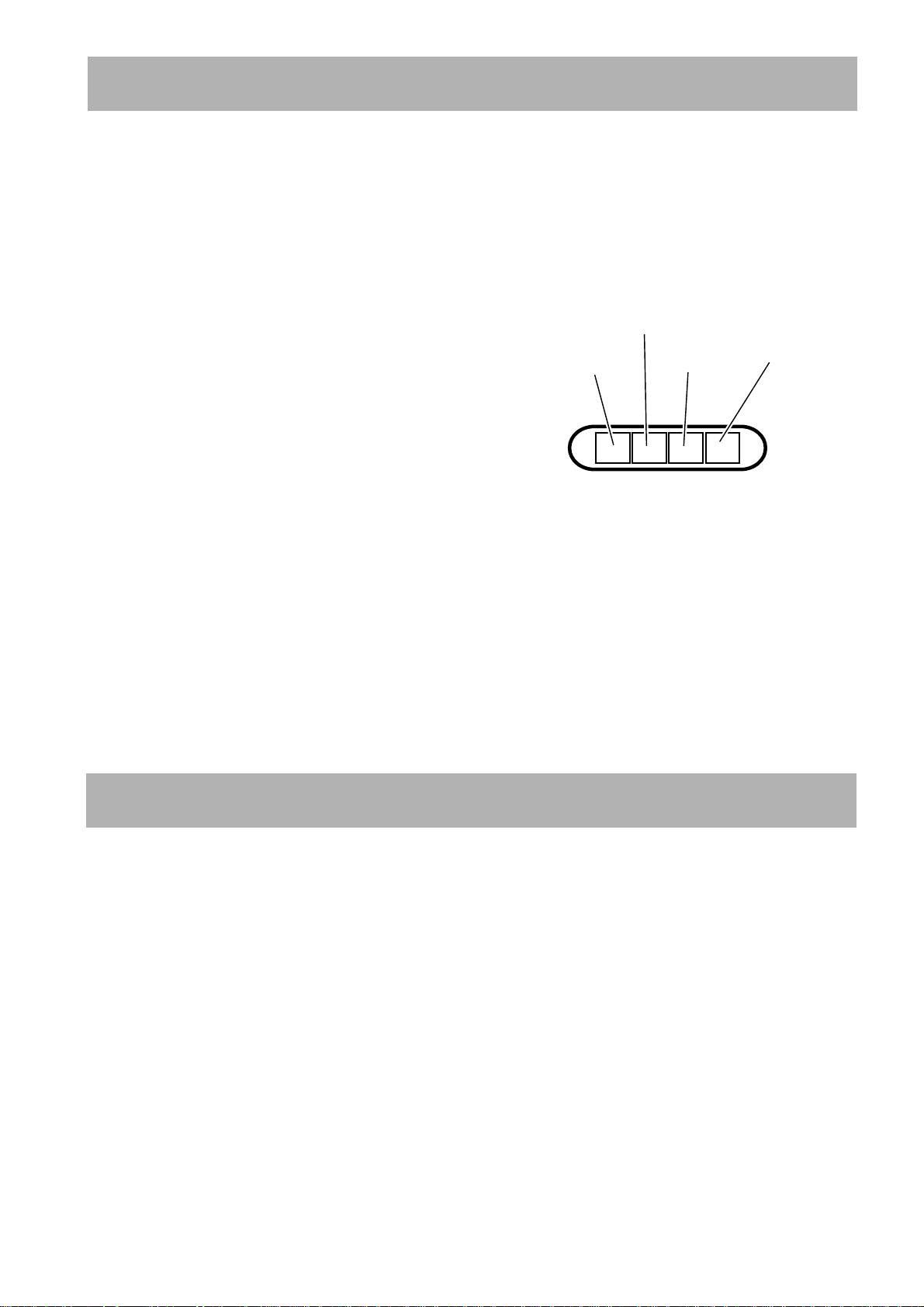

• Licht : Deze knop dient om de lampen van de
kap aan of uit te schakelen.
• ON/OFF motor/Stand 1 : Deze knop dient om
de kap in of uit te schakelen en om de stand 1 te
kiezen.
• Stand 2 : Deze knop dient om stand 2 te
kiezen.
• Stand 3 : Deze knop dient om stand 3 te
kiezen.
Lichtknop
ON/OFF motor/
Stand 1
Stand 2
Stand 3
Ventilatie
Voor een goede werking van de kap moeten
ramen in de keuken tijdens het koken gesloten
zijn. In plaats daarvan moet de keukendeur
open staan en is het wenselijk om een raam in
een aangrenzend vertrek open te zetten.
Als de kap niet functioneert
Klantenservice
Neem in geval van storing contact op met onze
service-afdeling.
Geef daarbij op:
1. modelaanduiding
2. productnummer
3. aankoopdatum
afb. 3
Deze gegevens vindt u op het typeplaatje op de
binnenzijde van de afzuigkap, achter de vetfilters.
Constructie- en kleurwijzigingen in het kader van
de technische ontwikkeling voorbehouden.
21
Page 6
Onderhoud

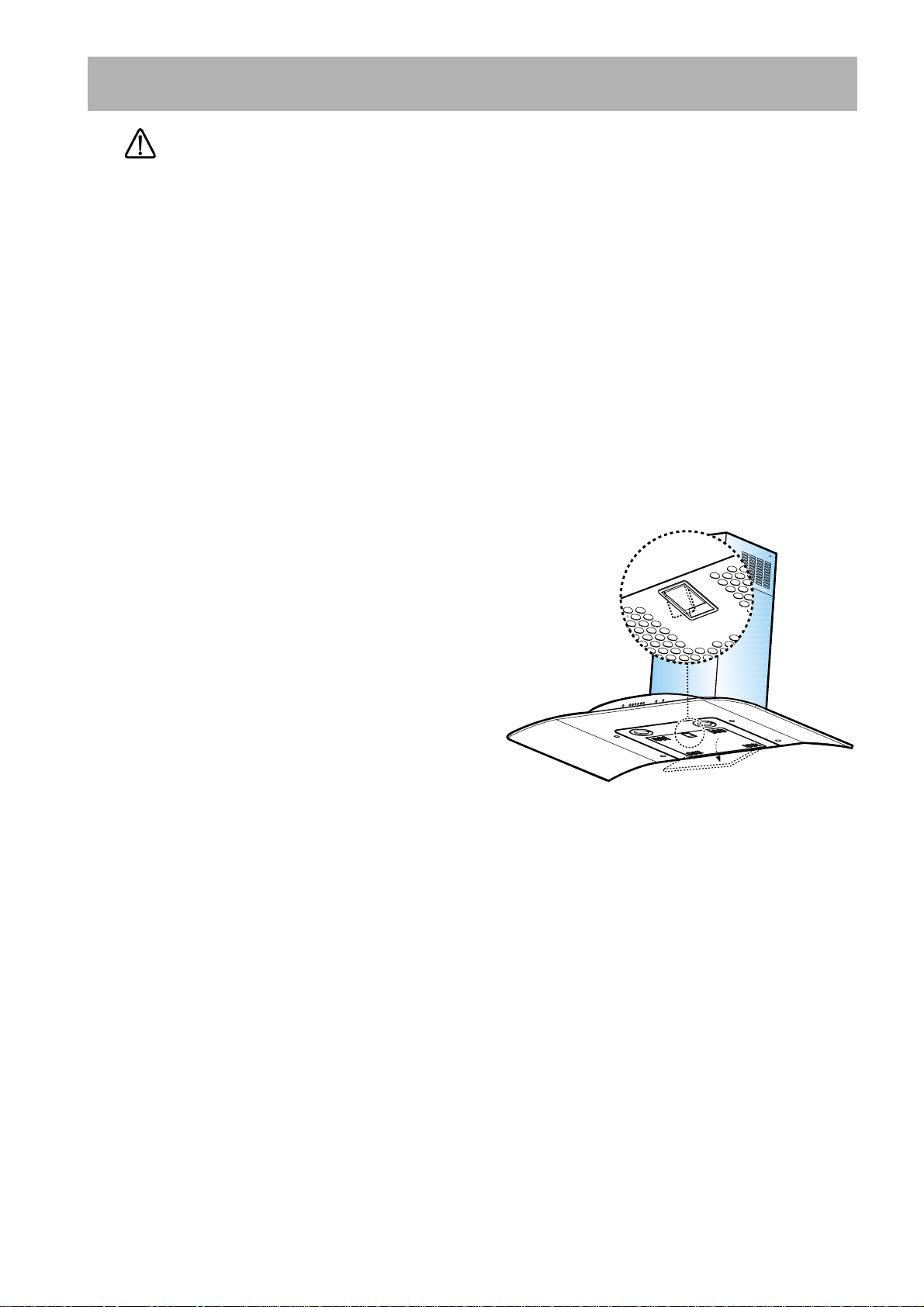

Voordat u werkzaamheden aan het apparaat gaat uitvoeren, eerst de stekker uit het
stopcontact trekken.
Reiniging
• Attentie: eerst de stekker uit het stopcontact
trekken.
Geen spitse voorwerpen in het beschermrooster
van de motor steken.
• De buitenkant van het apparaat met een mild
sopje reinigen. Gebruik geen scherpe
reinigingsmiddelen, borstels of schuurmiddel.
• Het bedieningspaneel en het vetfilterrooster
alleen met een vochtige doek en mild
afwasmiddel reinigen.
• Het is belangrijk om op tijd de filters te
vervangen resp. te reinigen. Als u deze
aanwijzingen niet opvolgt, kan t.g.v . vetafzetting
brandgevaar ontstaan.
Metalen vetfilters
• De metalen vetfilters hebben de taak om de
vetdeeltjes die bij het koken ontstaan, op te
zuigen en worden altijd, d.w .z. zowel bij gebruik
als afzuigkap als bij gebruik als recirculatiekap,
gebruikt.
De metalen vetfilters moeten elke 4 weken
worden gedemonteerd en in de afwasautomaat
of met de hand worden schoongemaakt.
Attentie
• Als u deze aanwijzingen m.b.t. reiniging van het
apparaat en vervanging resp. reiniging van de
filters niet opvolgt, kan dat tot brand leiden.
Deze aanwijzingen beslist opvolgen!
• De fabrikant is niet aansprakelijk voor schade
aan de motor of schade t.g.v. brand die het
gevolg zijn van ondeskundig onderhoud of niet
opvolgen van de bovengenoemde
veiligheidsvoorschriften.
Demonteren van de metalen
vetfilters
• Schuif de vergrendeling van de metalen
vetfilters eerst naar voren en trek de cassette

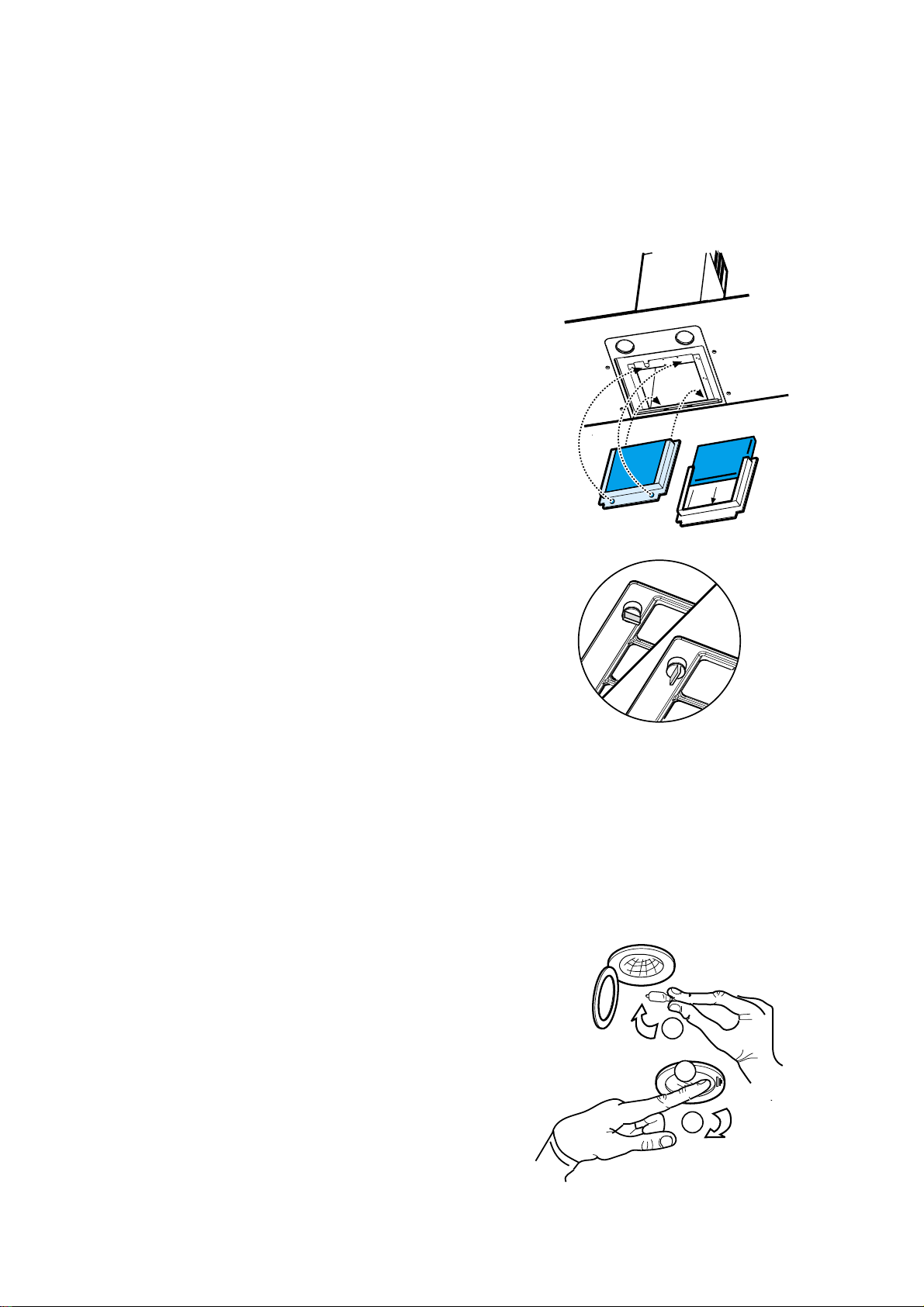

dan naar beneden, afb. 4.
Reinigen met de hand
Metaalfiltercassette ca. 1 uur in heet water met
een vetoplossend schoonmaakmiddel weken en
daarna met heet water afspoelen. Proces evt.
herhalen. Cassette afdrogen en weer inzetten.
Afwasautomaat
Metaalfiltercassette in de afwasautomaat
zetten. Sterkste programma en hoogste
temperatuur (min. 65°C) kiezen. Proces evt.
herhalen. Cassette afdrogen en weer inzetten.
Machinaal reinigen van de metalen
vetfilters kan tot lichte verkleuringen
leiden, die echter geen invloed op de
werking hebben.
• De binnenkant van de kap alleen met een warm
sopje reinigen. Geen scherpe reinigingsmiddelen,
borstels of schuurmiddelen gebruiken!
afb. 4
22
Page 7
Koolfilter
• Het koolfilter moet worden gebruikt, als het
apparaat als recirculatiekap wordt gebruikt.
• Daarvoor is een origineel ELECTROLUX
koolfilter nodig (zie “Extra leverbare
accessoires”).
• Reinigen/vervangen van het koolfilter
In tegenstelling tot andere koolfilters kan het
LONG LIFE koolfilter gereinigd en
gereactiveerd worden. Bij normaal gebruik van
de kap moet het filter eens per twee maanden
worden gereinigd. Dat kunt u het beste in de
afwasautomaat doen. Normaal reinigingsmiddel
gebruiken en de hoogste temperatuur kiezen
(65°C). Het filter moet apart worden
afgewassen, opdat zich geen etensresten op het
filter vastzetten die later nare luchtjes kunnen
veroorzaken. Om de kool weer te activeren,
moet het filter in de oven worden gedroogd.
Boven- en onderwarmte en een temperatuur
van maximaal 100°C kiezen en het filter 10
minuten lang drogen.
Na ca. 3 jaar moet het filter worden vervangen,
omdat dan het vermogen om wasem op te
nemen minder is geworden.
• Montage
Het frame i van het filter h losnemen: daartoe
bevestigingsknoppen g 90° draaien, afb. 5.
Het koolstofmatje in het frame zetten en alles
weer op z’n plek bevestigen.
• Om het filter los te nemen in omgekeerde
volgorde te werk gaan.
• Bij bestelling van een nieuw filter modelnaam en
E-nr. opgeven. Deze gegevens vindt u op het
typeplaatje aan de binnenzijde van het apparaat.
• Het koolfilter kunt u bestellen bij de serviceafdeling van ELECTROLUX.
g
g
g
g
afb. 5
h
i
h
Vervangen van de gloeilamp afb. 6
• Stekker uit het stopcontact trekken.
• Druk (1) op het afdekplaatje (2) van de
gloeilamp en verwijder het.
• Vervang (3) de defecte gloeilamp door een
zelfde soort gloeilamp.
• Breng het afdekplaatje (4) weer aan.
• Voordat u contact opneemt met onze service-
afdeling, omdat de gloeilamp niet brandt, eerst
controleren of de lamp stevig vast zit.
3
1
2
afb. 6
23
Page 8
Technische gegevens
Afmetingen Hoogte 74,5- 116
Breedte 89,8
Diepte 50
Verlichting 2 x 20 W
Vetfilters 1
T otale aansluitwaarde 200 W
Constructie- en kleurwijzigingen in het kader van de technische ontwikkeling voorbehouden.
Extra leverbare accessoires
muurkast MKZ 150 942 118 609
afvoerbuis ABS 150, 150 mm Ø 942 118 613
koolfilter KF 20 942 120 600
Installatie
Uitpakken
Overtuig u ervan dat de afzuigkap compleet en
niet beschadigd is. Meld ontbrekend materiaal of
schade direct aan uw leverancier.
Laat kinderen niet met het verpakkingsmateriaal
spelen.
Plaats
De kap kan onder een hangkastje gemonteerd
worden.
Bij de montage moet tussen de onderkant van de
kap en de bovenkant van het fornuis een afstand
van min. 60 cm (elektrisch fornuis) resp. 75 cm
(gasfornuis) worden aangehouden.
Elektrische aansluiting
Veiligheidsaanwijzingen voor de elektroinstallateur
Controleer vóór het in gebruik nemen of de
spanning op het typeplaatje overeenkomt met de
netspanning. Als het apparaat is voorzien van een
stekker, kan het aan elk volgens de voorschriften
geïnstalleerd en goed bereikbaar stopcontact
worden aangesloten.
Als vaste aansluiting noodzakelijk is, mag het
apparaat alleen door een erkend elektro-installateur
worden aangesloten. In de elektrische installatie
moet een inrichting zijn aangebracht die het
mogelijk maakt om met een contactopening van
min. 3 mm alle polen van het net te scheiden.
Geschikte scheidingsinrichtingen zijn bijv .
Min
60 cm
Min
75 cm
afb. 7
hoofdschakelaar, zekering (schroefzekeringen
moeten uit de fitting gedraaid worden) en
aardlekschakelaars.
Voor storingen die het gevolg zijn van niet opvolgen
van bovengenoemde aanwijzingen is de fabrikant
niet aansprakelijk.
Aanbrengen van het stopcontact direct boven het
apparaat heeft twee voordelen:
1. Het stopcontact is niet zichtbaar.
2. Indien nodig kunt u het apparaat makkelijk
stroomloos maken door de stekker uit het
stopcontact te trekken.
Aansluiting
220-240 V - via vast gemonteerd snoer met
stekker.
(Vaste aansluiting alleen door een erkend elektroinstallateur.)
24
Page 9
Installatie
Accessoires/Montagemateriaal
1 luchtgeleider
1 montagesteun
1 montagebeugel
1 verloopstuk Ø 125-120 mm
5 houtschroeven 5 x 45 mm
5 pluggen Ø 8 mm
6 plaatschroeven 2,9 x 6,5
6 plaatschroeven 3 x 9

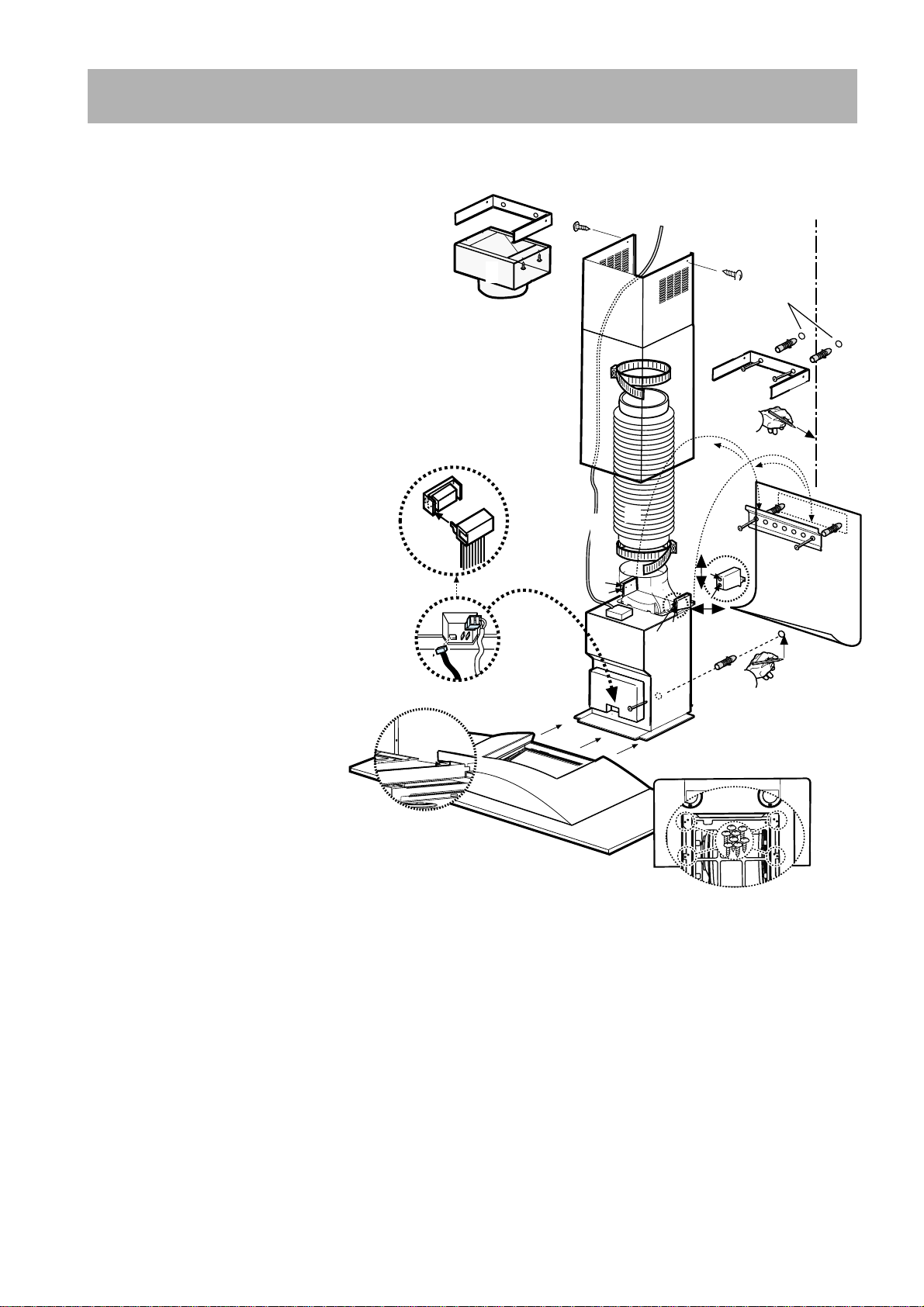

Montage - afb. 8
Tijdens de montage van het apparaat mag
het niet aan het stroomnet aangesloten zijn.
De 2 schroeven binnenin de onderkant van
de kap bij de bevestigingspunten uitdraaien
(zie ook stap 3).
G
20a
F
20a
14
H
20b
15
G
7-16
11
20b
4
11
19
18
6
• Zet de motorruimte op een vlakke
ondergrond en schuif het onderste
dampscherm in (1).
2
8
D
9
5
• Maak de elektrische aansluitingen tussen
de twee delen (2).
• Zet het dampscherm in de motorruimte
en zet het vast met 8 schroeven (3).
8
2
8
9
13
12
10
• De middellijn op de wand aangeven om
het monteren te vereenvoudigen (4);
dan het montagesjabloon zo
plaatsen dat de middellijn op het
sjabloon overeenkomt met die op
1
1
17
de wand resp. dat de onderkant
van het sjabloon overeenkomt
3
met de onderkant van de
gemonteerde kap (5).
• Twee gaten Ø 8 mm boren en de montagebeugel
met pluggen en twee schroeven vastzetten (6)
afb. 8
• De kap ophangen (7) en richten (8-9), en vanuit het
binnenste van de kap een punt aangeven voor de deifinitieve bevestiging (10). De kap losnemen (11) en een
gat Ø 8 mm boren (12). Dan een plug aanbrengen (13).
• Twee gaten Ø 8 mm op de bovenkant in de buurt van het plafond boren (14), twee pluggen aanbrengen en de
montagesteun G met twee schroeven vastzetten (15).
• De kap ophangen (16).
• De kap definitief met een schroef vastzetten (17). Om de montagehandelingen te vergemakkelijken evt. het
frame van het koolfilter verwijderen.
• Als de kap als recirculatiekap wordt gebruikt, moet de luchtgeleider F met vier schroeven 2,9x6,5 mm aan de
montagesteun G worden gemonteerd; dan de afvoerbuis aanbrengen om de luchtgeleider met de
luchtuitstroom van de kap D te verbinden.
Als de kap als afzuigkap wordt gebruikt, mag de luchtgeleider niet worden gemonteerd. In dit geval moet een
afvoerbuis tussen de buitenste buis en de luchtuitstroom van de kap D worden aangebracht (18).
• De elektrische aansluiting voorbereiden (19), de kap echter nog niet aan het stroomnet aansluiten.
• De schouwdelen aanbrengen en boven met 2 schroeven (20a) aan de montagesteun G (20b) vastzetten
Het onderste schouwdeel naar beneden laten glijden om het geheel af te dekken en op de betreffende plek in de
kap schuiven. De kap aan het stroomnet aansluiten en controleren of hij correct functioneert.
25
Page 10
LI1X8C Ed.09/02
Loading...
