Page 1

Gebrauchsanweisung , Notice d'utilisation et d'installation

EFC 9460 EFC 9415

Installatie- en gebruiksaanwijzing , User manual

EFC 9415

EFC 9460

Page 2

Inhalt Seite 2

Inhalt

Sicherheitshinweise............................................................................................................................................. 3

für den Küchenmöbel-Monteur ...............................................................................................................................3

für den Benutzer ......................................................................................................................................................3

Allgemeines.......................................................................................................................................................... 4

Abluftbetrieb ............................................................................................................................................................ 4

Umluftbetrieb ...........................................................................................................................................................4

Bedienung der Dunsthaube - EFC 9460 ........................................................................................................... 5

Sommaire page 12

Inhoudsopgave pagina 23

Contents page 33

Indice pagina 45

Bedienung der Dunsthaube - EFC 9415 ........................................................................................................... 6

Wartung und Pflege ............................................................................................................................................. 7

Reinigung .................................................................................................................................................................7

Metallfettfilter .......................................................................................................................................................... 7

Öffnen der Metallfettfilter .......................................................................................................................................7

Achtung ...................................................................................................................................................................7

Aktivkohlefilter ......................................................................................................................................................... 8

Austausch der Lampe(n) .........................................................................................................................................8

Sonderzubehör ..................................................................................................................................................... 9

Kundendienst ....................................................................................................................................................... 9

Technische Daten ................................................................................................................................................ 9

Installation .......................................................................................................................................................... 10

Auspacken .............................................................................................................................................................10

Plazierung .............................................................................................................................................................. 10

Elektroanschluß ..................................................................................................................................................... 10

Zubehör/Montagematerial ...................................................................................................................................... 10

Montage ................................................................................................................................................................. 11

Bevor Sie jedoch Ihre neue Dunsthaube in Betrieb nehmen, lesen Sie erst diese Bedienungs- und Montageanleitung. Um Risiken zu vermeiden, die der Betrieb elektrischer Geräte mit sich bringt, ist es wichtig, daß die Dunsthaube korrekt installiert wird und Sie die Sicherheitsvorschriften beachten. Heben Sie die Bedienungsanleitung an einem Ort auf, an dem Sie sie jederzeit greifen können.

Page 3

Sicherheitshinweise

für den Küchenmöbel-Monteur

• Das Abluftrohr muß bei Abluftbetrieb einen Durchmesser von 150 mm haben.

Nur für Modell EFC 9460 X / 942 120 705:

Falls ein Abluftrohr in Wand oder Dach mit einen Durchmesser von 125 mm schon besteht, kann der mitgelieferte Reduzierstutzen, 150/125 mm, verwendet werden.

• Auf Bestellung sind je nach Bedarf Rohre unterschiedlicher Formen und Durchmesser sowie ins Freie leitende Abluftsysteme (Teleskop-Mauerkasten) verfügbar, weitere Einzelheiten beim Kundendienst erfragen.

• Bei Montage der Dunstabzugshaube sind

folgende Mindestabstände von der Kochstellen-Oberkante bis Unterkante der Dunstabzugshaube einzuhalten: Elektroherde 600 mm Gasherde 750 mm Kohle- und Ölherdemin 800 mm

• Bei gleichzeitigem Betrieb von Dunstabzugshaube im Abluftbetrieb und Feuerstätten darf im Aufstellraum der Feuerstätte der Unterdruck nicht größer als 4PA (4x10

• Die Abluft darf nicht in einen Rauch- oder Abgasschornstein eingeleitet werden. Das Einleiten der Abluft in einen Schacht, der der Entlüftung von Aufstellungsräumen von Feuerstätten dient, ist nicht zulässig.

• Für die Abluftführung sind grundsätzlich die behördlichen Vorschriften einzuhalten.

• Bei Betrieb als Abluftgerät ist für eine ausreichende Zuluftöffnung in etwa der Größe der Abluftöffnung zu sorgen.

• Aufgrund von Länder-Bauvorschriften unterliegt der gemeinsame Betrieb von Dunstabzugshauben und kamingebundenen Feuerungsstätten, wie Kohle- oder Ölöfen und Gas-Thermen im selben Raum, bestimmten Einschränkungen.

• Der gemeinsame, gefahrlose Betrieb von kamingebundenen Geräten und Dunstabzugshauben ist nur gewährleistet, wenn Raum und/oder Wohnung (Raum-Luftverbund) durch eine geeignete Zuluftöffnung von ca. 500600 cm2 von außen belüftet sind und dadurch bei laufender Dunstabzugshaube Unterdruck vermieden wird.

• Im Zweifelsfalle Rat und Zustimmung des

-5

bar) sein.

zuständigen Bezirks-Schornsteinfegermeisters oder der örtlichen Baubehörde einholen.

• Da in Räumen ohne Feuerungsstätte die Regel gilt: “Zuluftöffnung so groß wie Abluftöffnung”, kann durch eine größere Öffnung als 500-600

der Wirkungsgrad der Ablufteinrichtung

cm beeinträchtigt werden.

• Der Betrieb der Haube als Umlufthaube ist unter den genannten Umständen gefahrlos und unterliegt nicht den obengenannten Vorschriften.

• Die Funktion der Dunstabzugshaube bei Abluftbetrieb ist nur dann optimal, wenn folgendes beachtet wird:

— kurze, gerade Abluftstrecken — möglichst wenige Rohrbögen — Verlegung der Rohre nicht in spitzen

Winkeln, sondern in flachen Bögen

— möglichst große Rohrdurchmesser

(vorzugsweise OriginalauslassDurchmesser beibehalten).

• Bei Nichtbeachtung dieser Grundsätze muß mit drastischen Leistungsverlusten und erhöhten Betriebsgeräuschen gerechnet werden.

für den Benutzer

• Es muß darauf geachtet werden, daß Kochstellen bei Betrieb stets abgedeckt sind, damit nicht durch zu starke Hitzeentwicklung das Gerät beschädigt wird. Unbedingt zu vermeiden sind offene Feuerstellen bei Öl-, Gas- und Kohleherden.

• Außerdem ist beim Fritieren über einem Herd/ Mulde das zum Fritieren verwendete Gerät während des Betriebes zu beaufsichtigen.

• Das im Fritiergerät enthaltene Öl kann sich durch Überhitzung selbst entzünden.

• Bei Verwendung von verschmutztem Öl kann noch leichter Selbstentzündung entstehen.

• Es wird darauf hingewiesen, daß durch Überhitzung große Brandgefahr besteht.

• Flambieren ist unter der

Dunstabzugshaube nicht erlaubt.

• Bei allen Arbeiten an der Dunstabzugshaube, auch beim Lampenwechsel, ist das Gerät vom Stromnetz zu trennen. (Schraubsicherungen

aus der Fassung herausnehmen bzw. Sicherungsautomaten abschalten).

• Es ist wichtig, die Filterwechsel bzw. Reinigungsintervalle einzuhalten. Bei Nichtbeachtung besteht infolge von Fettablagerung Feuergefahr.

Page 4

Allgemeines

• Die Dunstabzugshaube wird als Abluftgerät ausgeliefert und kann durch den Einsatz eines Aktivkohlefilters (Sonderzubehör) als Umluftgerät verwendet werden.

• Für den Umluftbetrieb wird der Original Aktivkohlefilter aus dem ELECTROLUX Sonderzubehör benötigt.

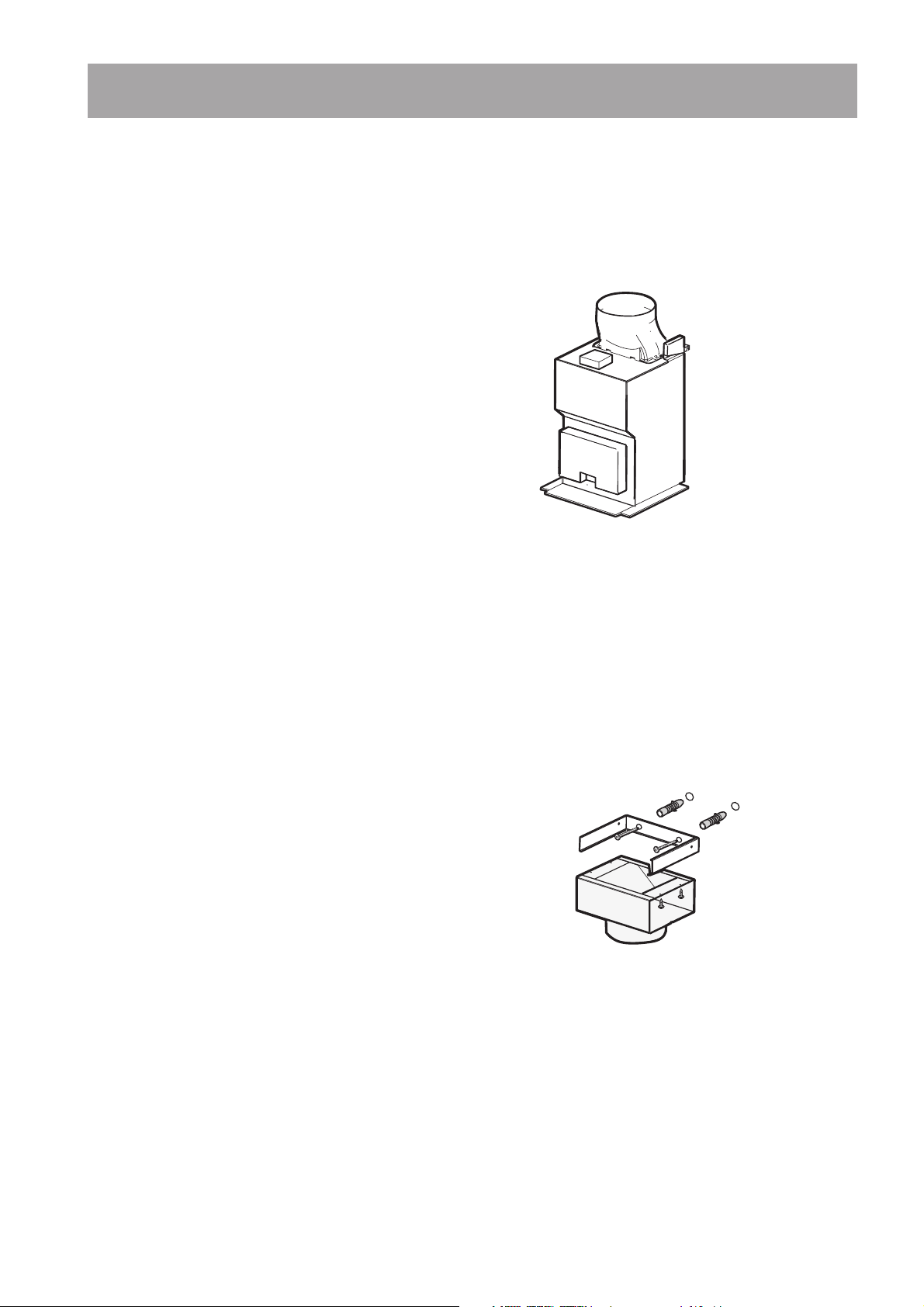

Abluftbetrieb

• Die Luft wird mit Hilfe eines an den Abluftstutzen anzubringenden Rohres ins Freie geleitet. Bild 1.

• Das Abluftrohr muß bei Abluftbetrieb denselben Durchmesser wie der Gebläseaustrittstutzen haben, um die spezifizierten Leistungswerte zu erreichen.

Abluftstutzen

Bild 1

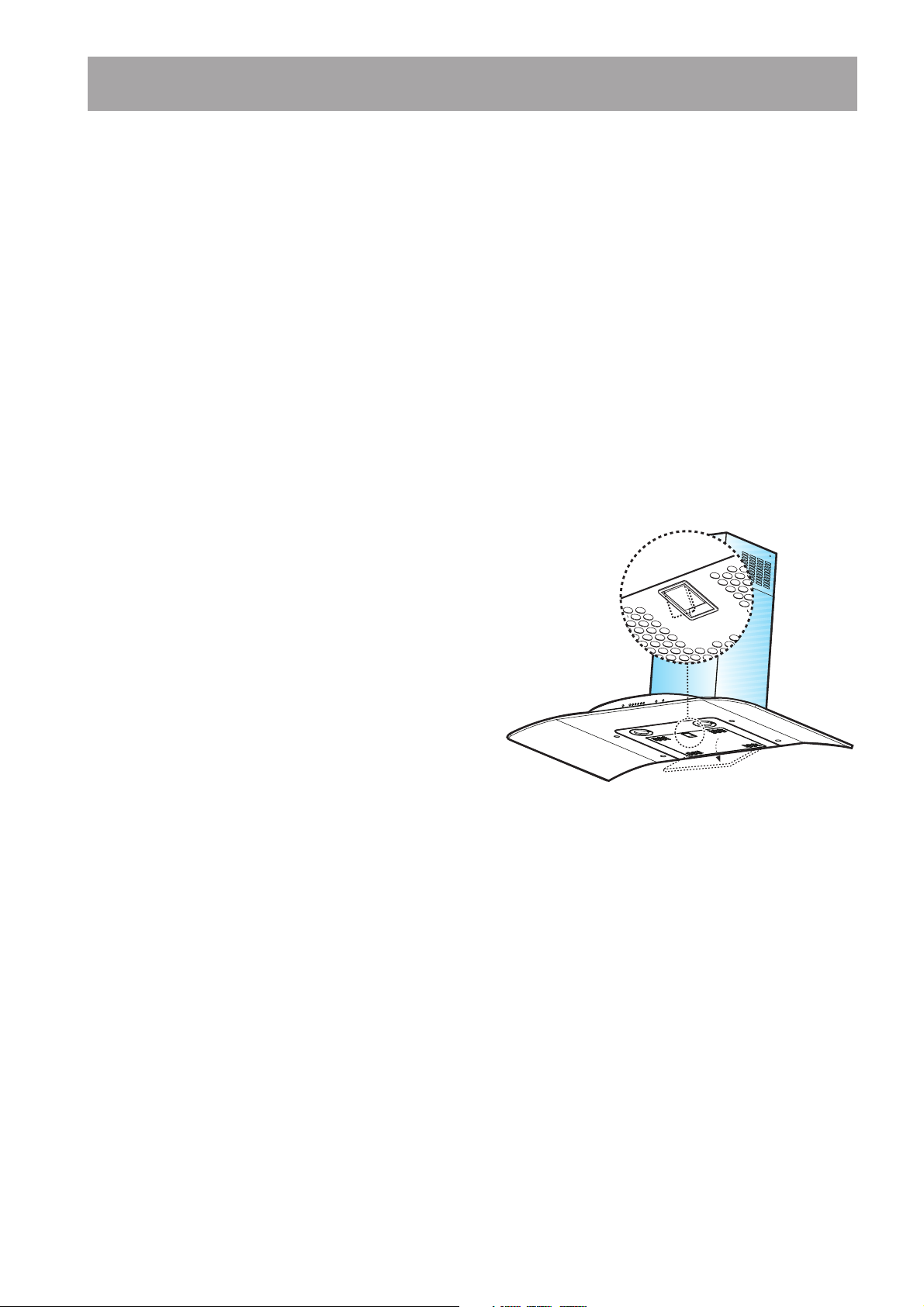

Umluftbetrieb

• Die Luft wird gefiltert und in den Raum zurückgeführt.

• Für den Umluftbetrieb wird der Original Aktivkohlefilter KF20 aus dem ELECTROLUX Sonderzubehör benötigt.

• Die Umluftweiche mit vier Schrauben Ø 3,5 x 9,5 mm befestigen. Bild 2.

Achtung! Das Modell EFC 9415 mit Kamin ohne seitlichen Öffnungen ist nicht mit Luftumlenkgitter und Befestigungsschrauben

Bild 2

Page 5

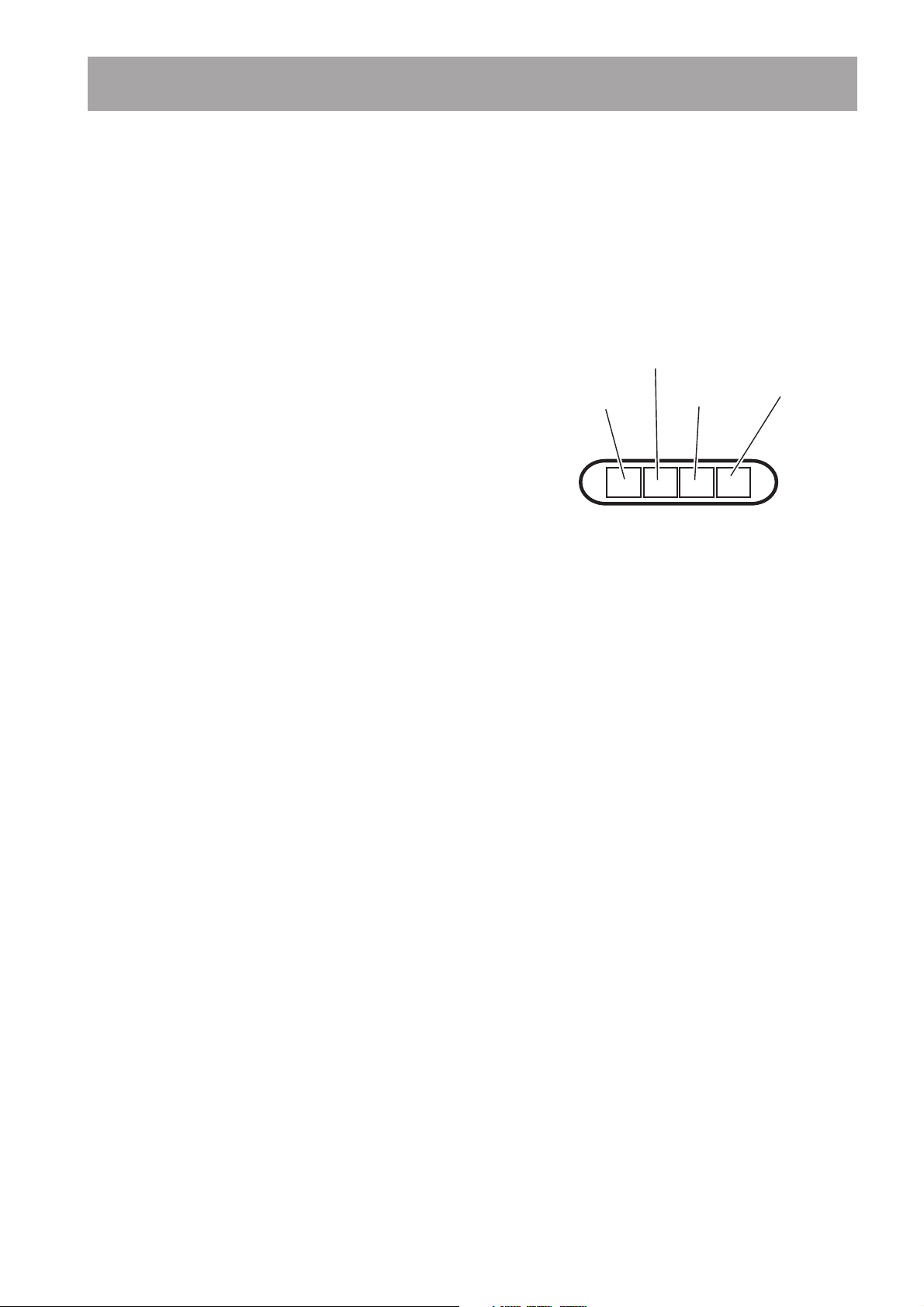

Bedienung der Dunsthaube - EFC 9460

• Die Dunstabzugshaube ist mit regelbarer

Drehzahl ausgerüstet. Es ist ratsam, die Dunstabzugshaube einige Minuten vor Beginn des Kochens einzuschalten und sie ungefähr 15 Minuten nach dem Kochen weiterlaufen zu lassen, damit alle Gerüche sicher entfernt werden. Auf der Vorderseite des Gerätes befinden sich die Schalter:

• Lichtschalter: Der Schalter dient dazu, die Lampe, mit der die Dunsthaube ausgestattet ist, ein- und auszuschalten.

• Schalter ON/OFF Stufe 1: Diese dient zum Einschalten der Geschwindigkeitsstufe 1 des Gebläses.

• Stufe 2: Diese dient zum Einschalten der Geschwindigkeitsstufe 2 des Gebläses.

• Stufe 3: Diese dient zum Einschalten der Geschwindigkeitsstufe 3 des Gebläses.

Lichtschalter

Schalter ON/OFF

Stufe 1

Stufe 2

Bild 3

Stufe 3

Korrekte Belüftung

Damit die Dunsthabue richtig arbeitet, sollten die Küchenfenster geschlossen sein.Bei Abluftbetrieb sollte jedoch ein Fenster in einem anderen Raum geöffnet sein, damit ein Luftaustausch stattfinden kann.

Page 6

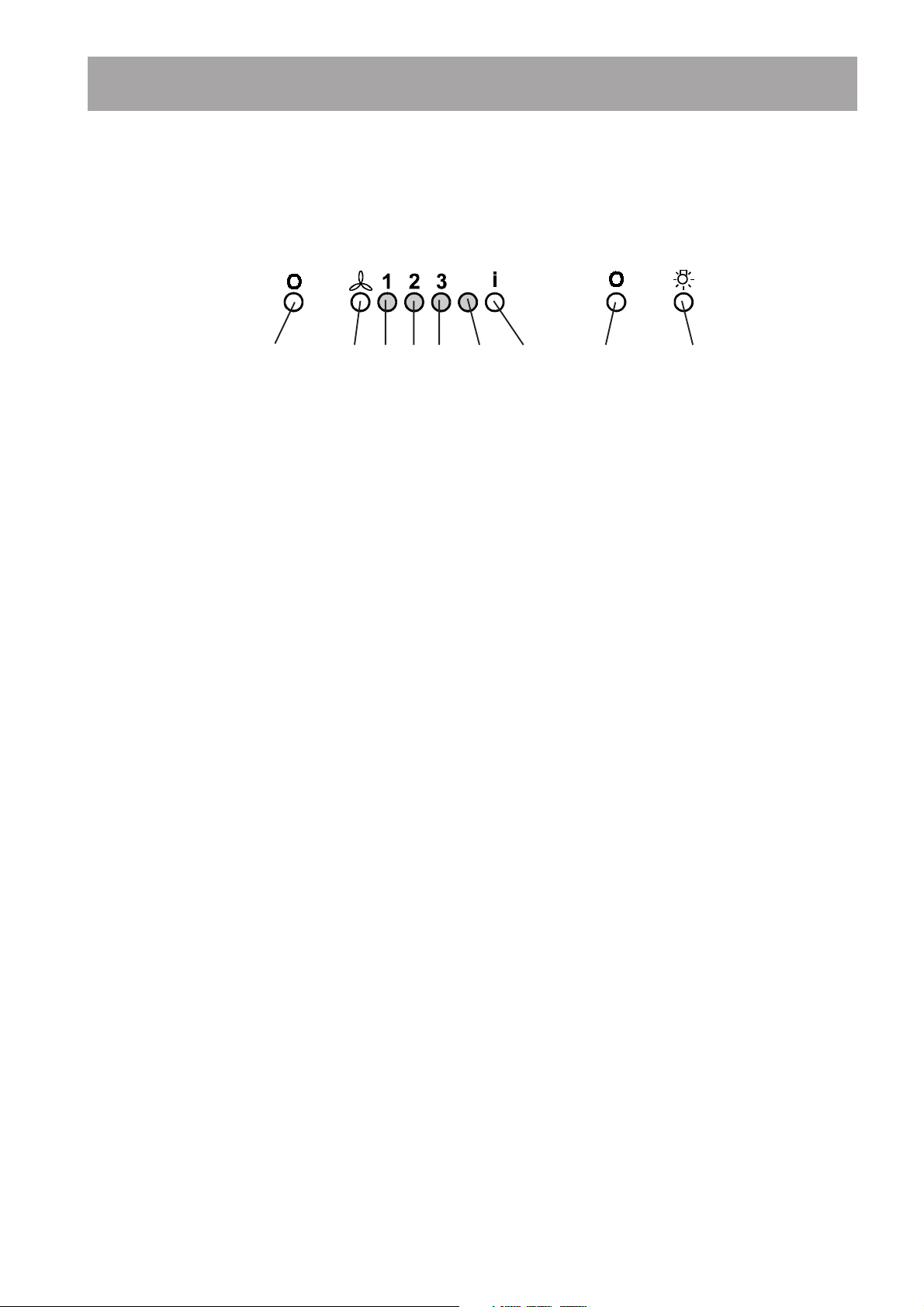

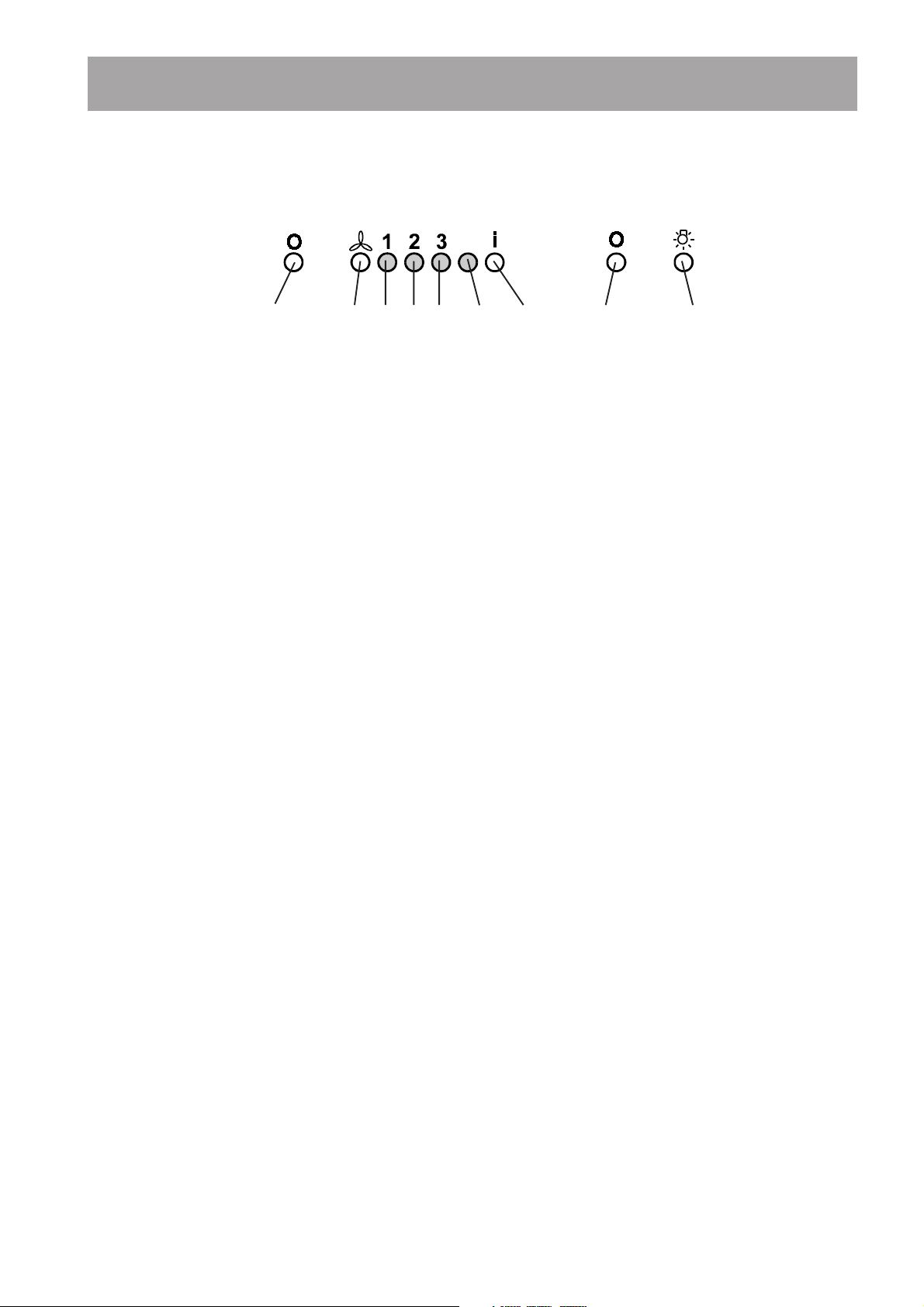

Bedienung der Dunsthaube - EFC 9415

• Die Dunstabzugshaube ist mit regelbarer Drehzahl ausgerüstet. Es ist ratsam, die Dunstabzugshaube

einige Minuten vor Beginn des Kochens einzuschalten und sie ungefähr 15 Minuten nach dem Kochen weiterlaufen zu lassen, damit alle Gerüche sicher entfernt werden. Auf der Vorderseite des Gerätes befinden sich die Schalter:

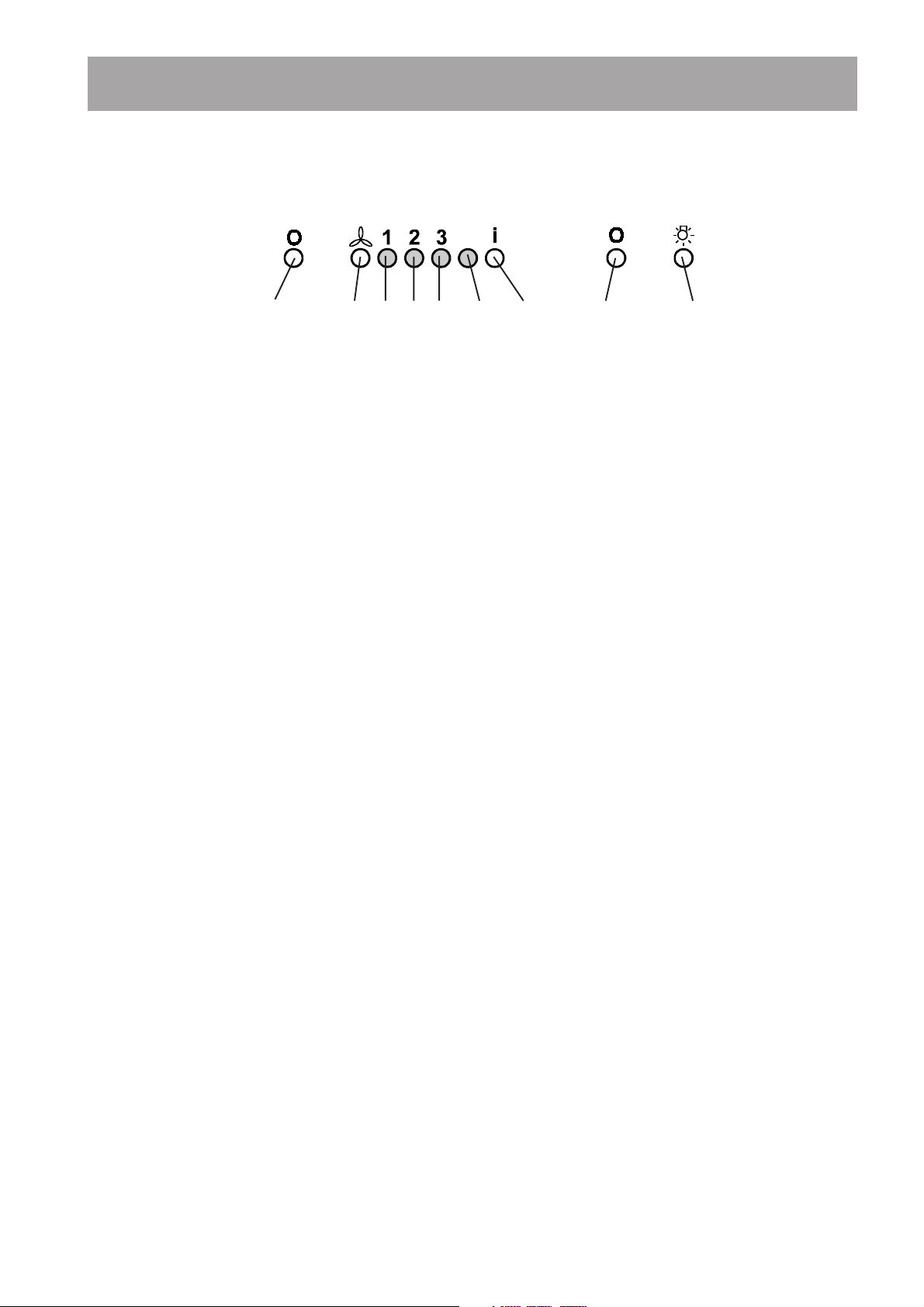

ABCDEFGH I

Bild 4

A - Ausschalter B - Einschalten und Wahl der Lüfterstufe 1-2-

C - Anzeige Stufe 1 (LED) D - Anzeige Stufe 2 und Sättigungsanzeige

Fettfilter (LED) (Blinken der Anzeige)

E - Anzeige Stufe 3 und Sättigungsanzeige

Aktivkohlefilter (LED) (Blinken der Anzeige)

F - Anzeige Intensivstufe (LED) G - Einschalter Intensivstufe:

Nach 5 Minuten schaltet die Intensivstufe in die vorher eingestellte Stufe zurück bzw. schaltet aus, wenn keine Stufe eingestellt ist. Um die Intensivstufe vor Ablauf von 5 Minuten zu beenden, muß Knopf A oder B gedrückt werden.

H - Ausschalter Beleuchtung I - Einschalter Beleuchtung

Falls die Dunstabzugshaube oder die Bedienungselemente nicht funktionieren: Für mindestens 5 Sekunden die Stromversorgung der Dunstabzugshaube unterbrechen und dann die Haube erneut einschalten.

Kontrollvorrichtung für Fett- und Aktivkohlefilter

Diese Dunstabzugshaube verfügt über eine Vorrichtung, die anzeigt, wenn der Fettfilter beziehungsweise der Aktivkohlefilter zu reinigen ist (bei Umluftbetrieb mit Aktivkohlefilter). Diese Haube wird vom Werk aus ohne Aktivkohlefilter geliefert, deshalb ist ihre Sättigungsanzeige ausgeschaltet. Wird die Haube jedoch mit Aktivkohlefilter in Betrieb genommen, so ist diese Sättigungsanzeige

wie folgt einzuschalten: Die Taste B und G gleichzeitig für 3 Sekunden gedrückt halten. Zu Beginn leuchtet nur die LEDAnzeige Fettfilter D auf, sobald auch die LEDAnzeige Aktivkohlefilter E aufleuchtet ist die Sättigungsanzeige eingeschaltet. Um sie auszuschalten: die Tasten B und G erneut für 3 Sekunden gedrückt halten bis die LEDAnzeige Aktivkohlefilter E erlischt.

LED-Anzeige Fettfilter (D)

Die LED-Anzeige D blinkt, wenn der Fettfilter gereinigt werden muss. Dies ist nach ca. 40 Betriebsstunden der Fall. Die Wartungsvorschriften der Fettfilter sind zu beachten (sh. auch Seite 10 und 13).

LED-Anzeige Aktivkohlefilter (E)

Die LED-Anzeige E Aktivkohlefilter blinkt, wenn der Aktivkohlefilter regeneriert werden muss. Dies ist nach ca. 160 Betriebsstunden der Fall. (Reinigung/Regenerierung s. Seite 11 und 13)

Zurückstellen der Sättigungsanzeige

Nach Reinigung oder Austausch des Filters, die Taste A für 3 Sekunden gedrückt halten bis die LED-Anzeige Fettfilter D oder die LED-Anzeige Aktivkohlefilter E nicht mehr blinkt.

Korrekte Belüftung

Page 7

Wartung und Pflege

• Bevor irgendwelche Wartungsarbeiten ausgeführt werden, muss die Dunstabzugshaube vom Stromnetz getrennt werden.

Reinigung

• Achtung: Zum Reinigen der Dunstabzugshaube Gerät vom Stromnetz trennen. Nicht mit spitzen Gegenständen in das Schutzgitter des Motors eindringen.

• Die äußeren Teile mit milder Spüllauge reinigen. Scharfe Reinigungsmittel, Bürste oder Scheuersand vermeiden.

• Die Schalterblende und das Fettfiltergitter nur mit feuchtem Tuch und milden Spülmitteln reinigen.

• Es ist wichtig, die Filterwechsel sowie die Reinigungsintervalle einzuhalten. Bei Nichtbeachtung kann infolge von Fettablagerungen Feuergefahr bestehen.

Metallfettfilter

• Die Metallfettfilter haben die Aufgabe, die Fettpartikel, die beim Kochen entstehen, aufzusaugen und werden in jedem Fall, d.h. sowohl bei Abluft- als auch bei Umluftbetrieb, verwendet. Die Metallfettfilter sollten alle 4 Wochen im Geschirrspüler bzw. von Hand gereinigt werden.

Achtung

• Nichtbeachtung dieser Anweisungen zur Reinigung des Gerätes und zum Wechsel bzw. zur Reinigung der Filter kann zum Brand führen. Diese Anweisungen sind unbedingt zu beachten!

• Der Hersteller übernimmt keine Haftung für irgendwelche Schäden am Motor oder aus Feuergründen, die auf eine unsachgemäße Wartung oder Nichteinhaltung der oben angeführten Sicherheitsvorschriften zurückzuführen sind.

Öffnen der Metallfettfilter

• Die Verriegelung des Fettfilters zuerst nach vorn klappen, dann nach unten herausnehmen.Bild 5.

Handreinigung

Metallfettfilterkassette ca. 1 Stunde in heißem Wasser mit fettlösendem Reinigungsmittel einweichen und danach mit heißem Wasser abbrausen. Evtl. Vorgang wiederholen. Abgetrocknete Kassette wieder einbauen.

Geschirrspüler

Metallfettfilterkassette in Geschirrspüler stellen. Reinigung bei stärkstem Reinigungsprogramm und höchster Temperatur, mind. 65°C. Evtl. Vorgang wiederholen. Abgetrocknete Kassette wieder einbauen.

Beim Reinigen der Metallfettfilter im Geschirrspüler kann es zu leichten Farbveränderungen kommen, die jedoch keinen Einfluß auf die Funktion haben.

• Innengehäuse nur mit warmer Spülmittellauge reinigen. Keine scharfen Reinigungsmittel, Bürste oder Scheuersand verwenden!

Bild 5

Page 8

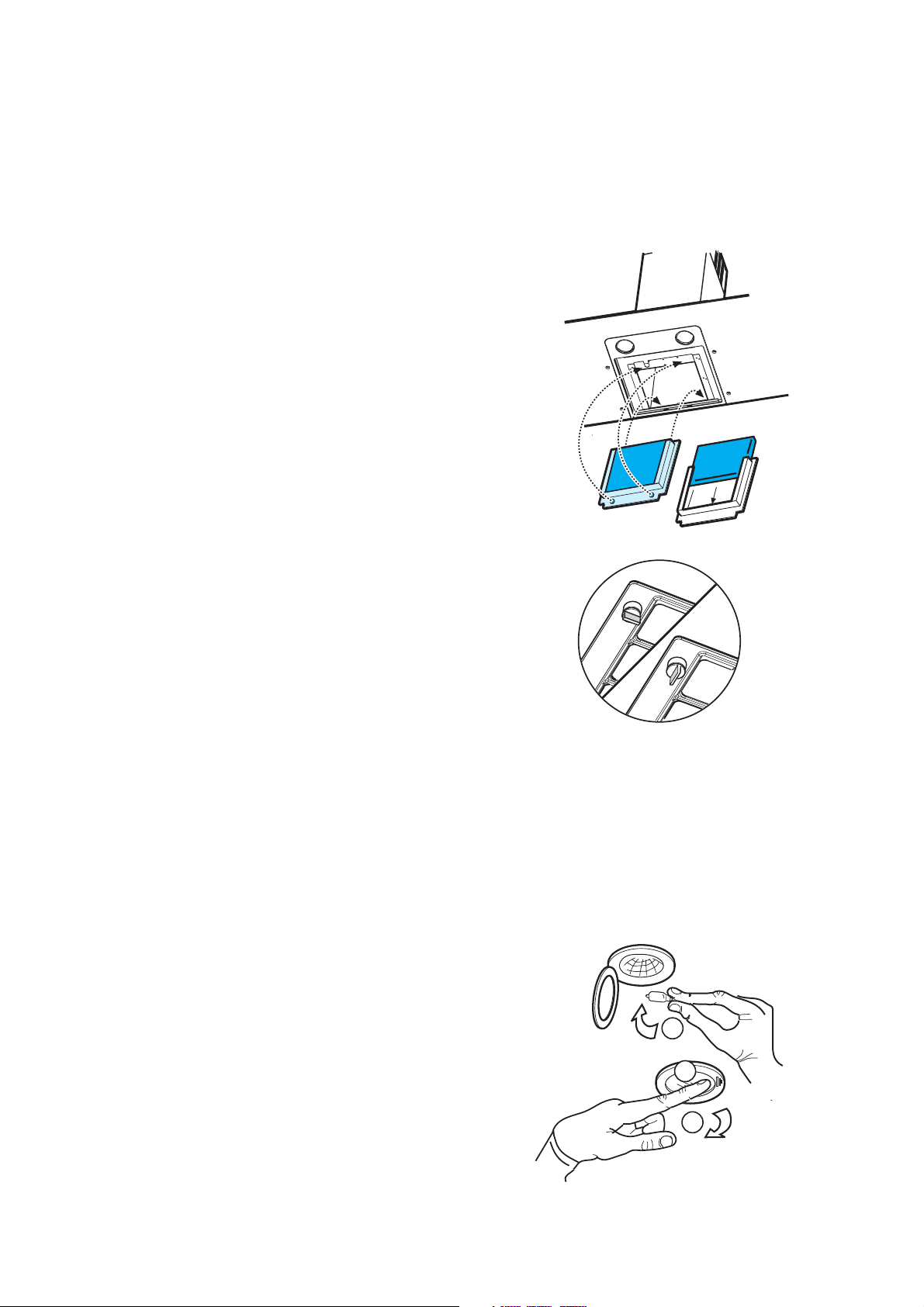

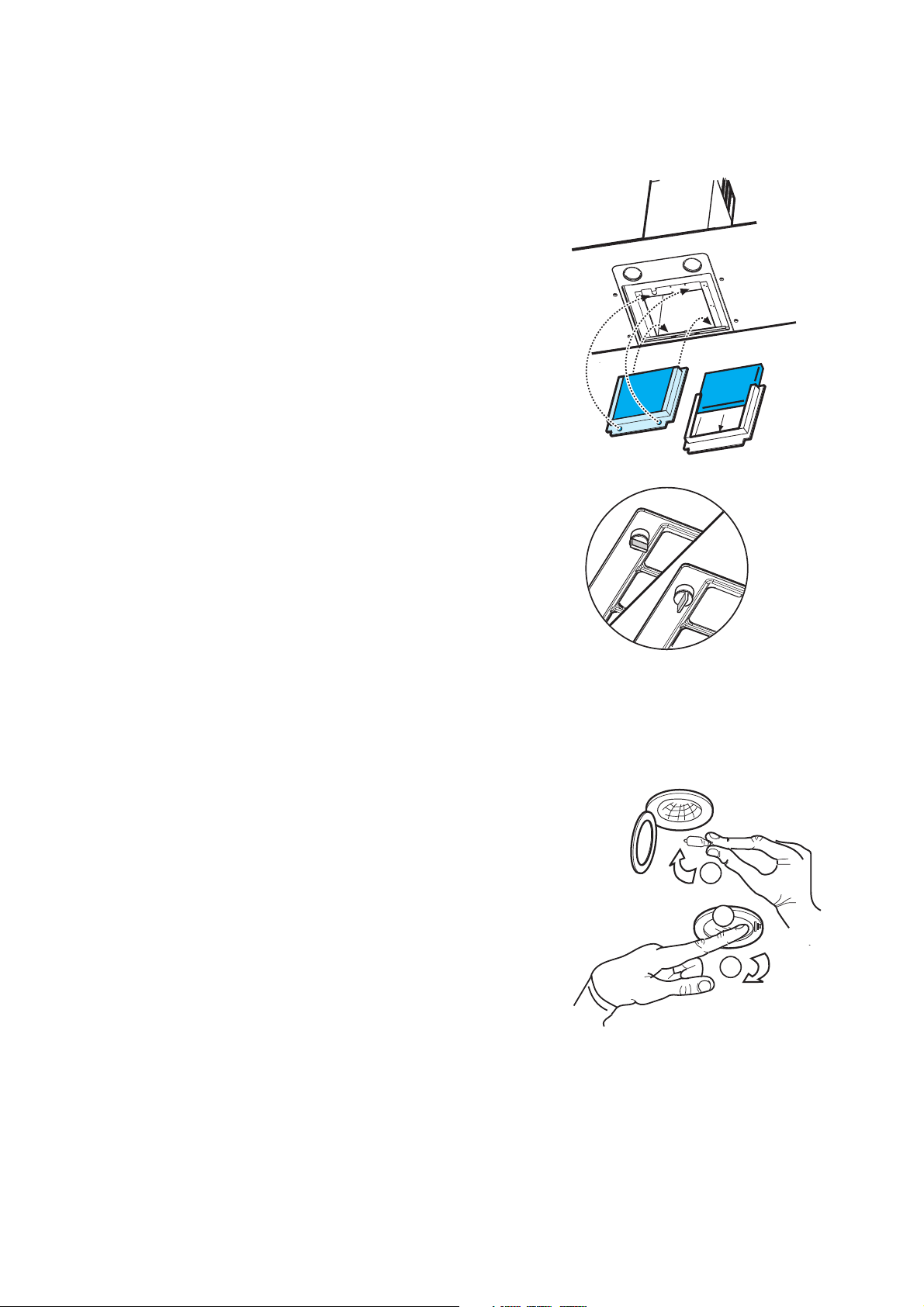

Aktivkohlefilter

• Der Aktivkohlefilter muß dann verwendet werden, wenn man die Dunstabzugshaube als Umluftgerät einsetzen möchte.

• Dazu wird der Original-ELECTROLUXAktivkohlefilter (siehe Sonderzubehör) benötigt.

• Reinigung/Austausch des Aktivkohlefilters Im Unterschied zu anderen Aktivkohlefiltern kann der LONG LIFE Aktivkohlefilter gereinigt und reaktiviert werden. Bei normaler Nutzung der Abzugshaube sollte der Filter jeden zweiten Monat (wenn man eine tägliche Benützung von ca. 2,5 Std. betrachtet), am besten in der Geschirrspülmaschine, gereinigt werden. Normalen Reiniger verwenden und die höchste Temperatur wählen (65° C). Der Filter sollte separat gespült werden, damit sich keine Speisereste am Filter festsetzen und später schlechte Gerüche verursachen können. Um die Kohle wieder zu aktivieren, muss der Filter im Backofen getrocknet werden. Ober- und Unterhitze sowie eine Temperatur von maximal 100 °C wählen und den Filter 10 Minuten lang trocknen. Nach etwa 3 Jahren muß der Filter ausgetauscht werden, da dann seine Dunstaufnahmefähigkeit um ca. 50 % reduziert ist.

• Montage Den Rahmen i, der den Filter h trägt, abnehmen, dazu die Verriegelungen (g), um 90° drehen. Das Aktivkohlevlies in das Innere des Rahmens einsetzen und wieder in umgekehrter Reihenfolge befestigen. Bild 6.

• Zum Ausbau in umgekehrter Reihenfolge vorgehen.

• Innengehäuse nur mit warmer Spülmittellauge reinigen. Keine scharfen Reinigungsmittel, Bürste oder Scheuersand verwenden!

• Bei Bestellung eines Ersatzfilters die Modellbezeichnung und die E-Nr. angeben. Diese Daten sind auf dem Typenschild an der Innenseite des Gerätes zu finden.

• Der Aktivkohlefilter kann beim ELECTROLUX- Kundendienst bestellt werden.

Bild 6

Austausch der Lampe(n)

• Dunstabzugshaube vom Stromnetz trennen.

• Die Lampenabdeckung (2) drücken (1) und aushaken.

• Defekte Lampe(n) herausnehmen und durch neue ersetzen (3).

• Lampenabdeckung (4) wieder schließen.

• Bevor der Kundendienst gerufen wird, weil die Glühlampe nicht brennt, erst prüfen, ob sie fest eingesteckt ist.

- Bild 7

Bild 7

Page 9

Sonderzubehör

Aktivkohlefilter KF 20 E-Nr. 942 120 600 Mauerkasten Beim Kundendienst erfragen Abluftrohr Beim Kundendienst erfragen

Kundendienst

Bei eventuellen Rückfragen und Störungen Kundendienst anrufen (siehe KundendienstStellenverzeichnis).

Folgende Daten beim Anruf angeben:

1. Modellbezeichnung

2. E-Nr.

3. F-Nr.

Diese Daten befinden sich auf dem Typenschild auf der Innenseite des Gerätes hinter den Fettfiltern.

Konstruktions- und Farbänderungen im Rahmen der technischen Entwicklung bleiben vorbehalten.

Technische Daten

Modell: EFC 9460 EFC 9415

Maße (in cm):

Höhe 74,5-116 66-116 Breite 89,8 89,8 Tiefe 50 50

Gesamtanschlußwerte: 200 W 215 W

Lüftermotor: 1 x 170 W 1 x 175 W Beleuchtung: 2 x 20 W 2 x 20 W

Länge des Netzkabels: 150 cm 150 cm Elektroanschluß: 220-240 V 230 W

Konstruktions- und Farbänerungen im Rahmen der technischen Entwicklung bleiben vorbehalten.

Page 10

Installation

Auspacken

Überprüfen Sie bei Auspacken, ob das Gerät nicht beschädigt ist und ob alle Zubehörteile vollständig vorhanden sind

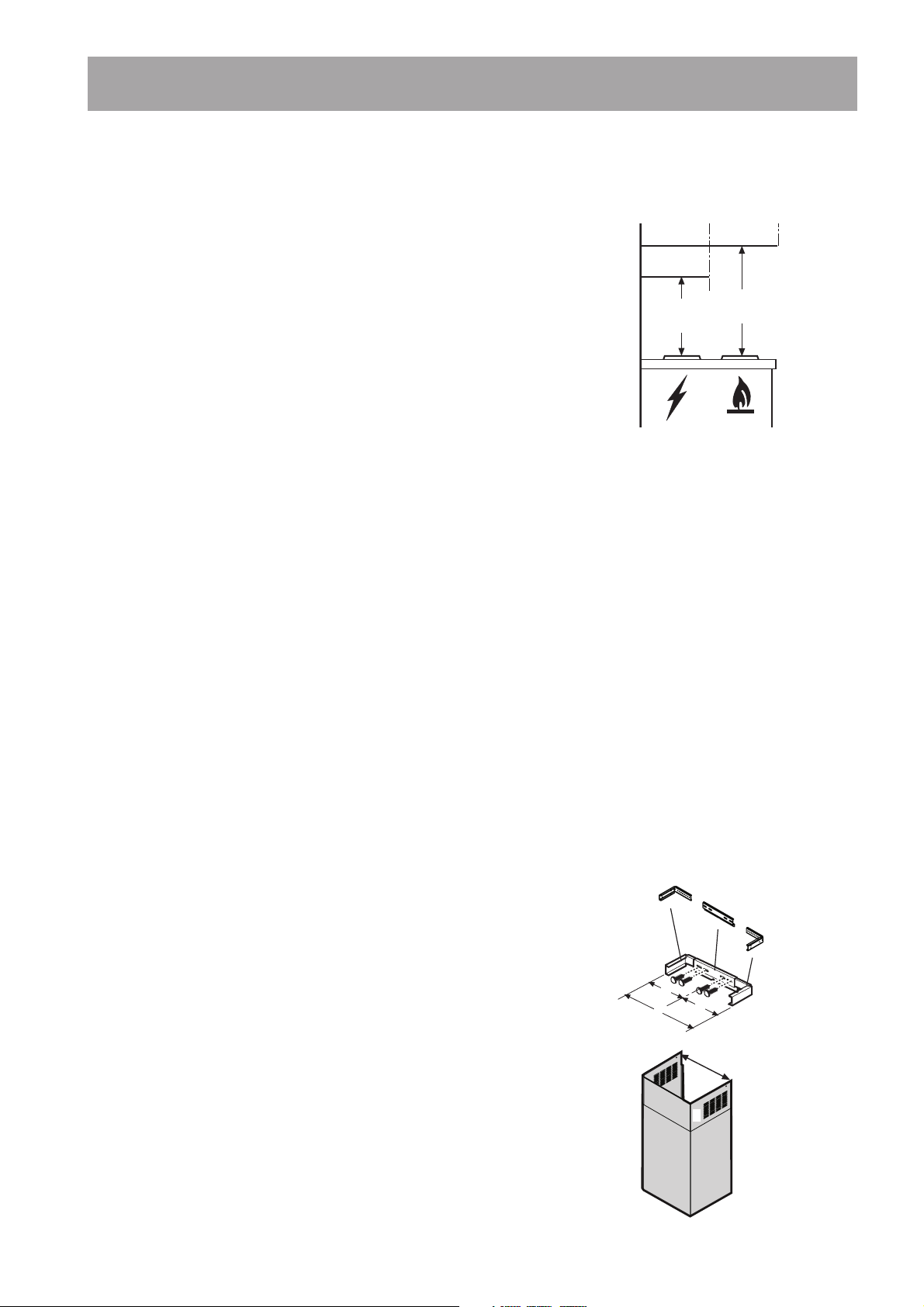

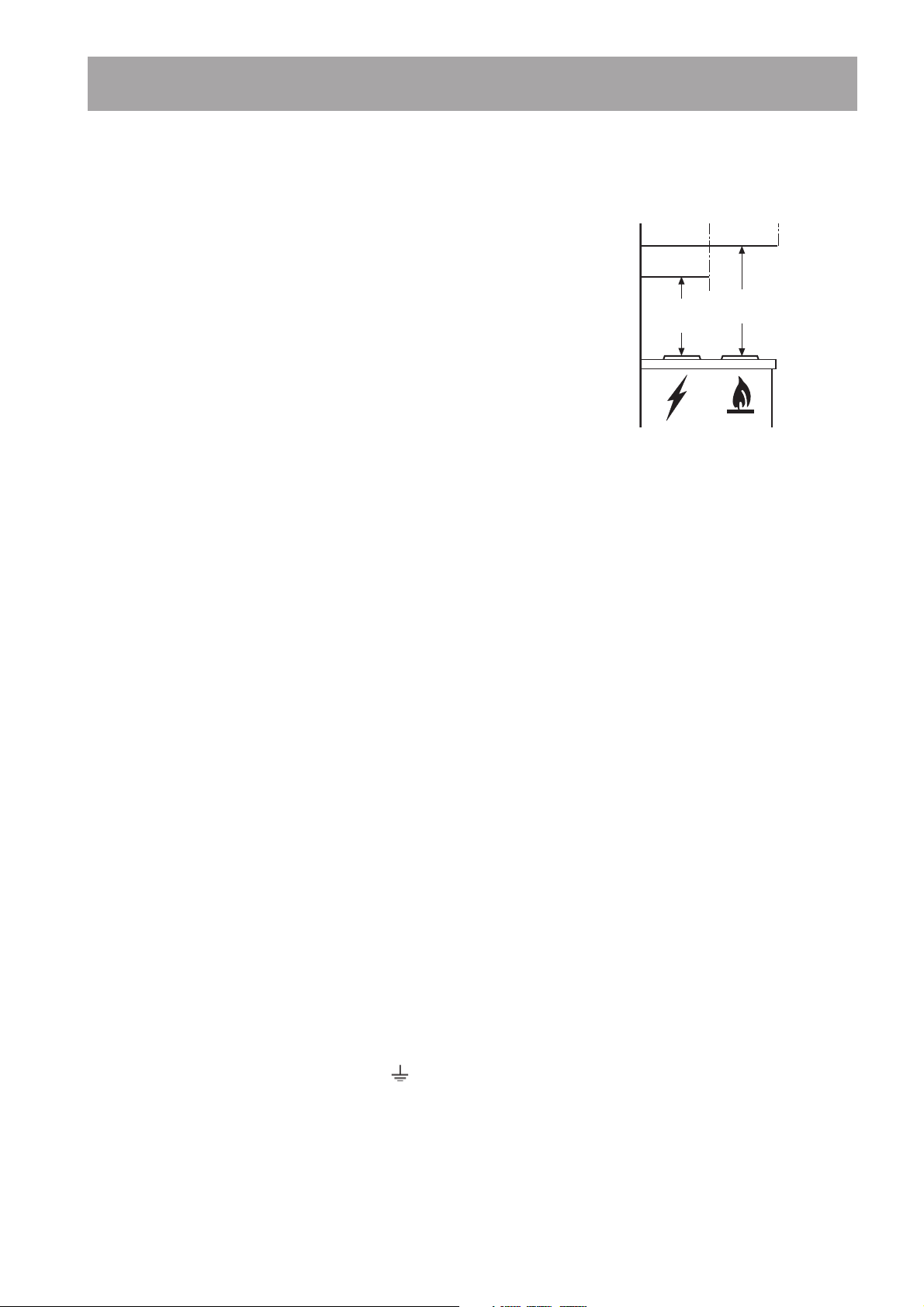

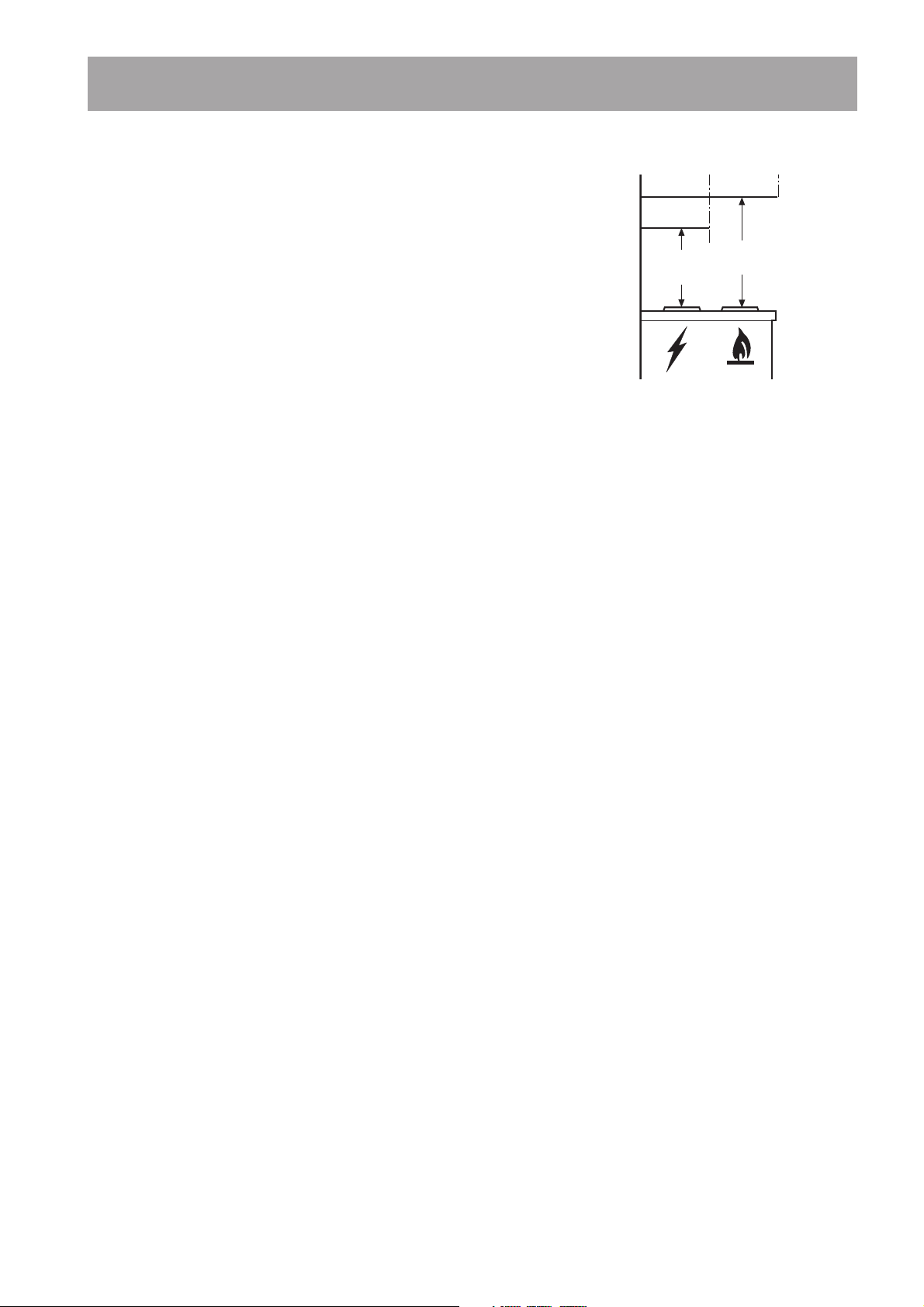

Plazierung

Die Dunsthaube muß in einen Mindestabstand von 60 cm bei Elektroherden und von 75 cm bei Gasbzw. Gaskombiherden angebracht werden. Bild 7.

Min

60 cm

Elektroanschluß

Sicherheitshinweise für den ElektroInstallateur

Vor dem Anschluß des Gerätes darauf achten, daß die auf dem Typenschild verzeichnete Spannung der Netzspannung entspricht.Falls das Gerät mit Stecker ausgerüstet ist, kann es an jede vorschriftsmäßig installierte und gut zugängliche Steckdose angeschlossen werden. Bei erforderlichem Festanschluß darf die Dunstabzugshaube nur durch einen beim zuständigen Elektrizitäts-Versorgungsunternehmen eingetragenen Elektro-Installateur angeschlossen werden. Installationsseitig ist eine allpolige Trennvorrichtung mit mind. 3 mm Kontaktöffnungsweite vorzusehen. Für Störungen, die wegen Nichtbeachtung der o.g. Anweisungen auftreten, wird nicht gehaftet. Festanschluß nur durch den zugelassenen ElektroInstallateur!

Zubehör/Montagematerial

1 Luftumlenkgitter 1 Kaminhalter (3 Teile zum Zusammenbau) 4 Blechschrauben 4 x 8 (für den Zusammenbau

des Kaminhalter)

4 Blechschrauben 3,5 x 9,5 (um das

Luftumlenkgitter am Kaminhalter zu befestigen)

1 Reduzierstutzen Ø 125-120 mm (Nur für Modell

EFC 9460 X / 942 120 705)

1 Montageschiene 5 Holzschrauben 5 x 45 mm (für die Befestigung

an der Wand)

5 Dübel Ø 8 mm (für die Befestigung an der

Wand)

2 Blechschrauben 2,9 x 6,5 (für die Befestigung

des Kamins)

6 Blechschrauben 3 x 9 (für die Befestigung der

Haube)

1 Schlüssel (zum Festziehen von Schrauben mit

Kopf des Typs TORX)

Achtung! Das Modell EFC 9415 mit Kamin ohne seitlichen Öffnungen ist nicht mit Luftumlenkgitter und Befestigungsschrauben

Bild 8

ausgestattet.Einleitende Maßnahmen für die

Montage

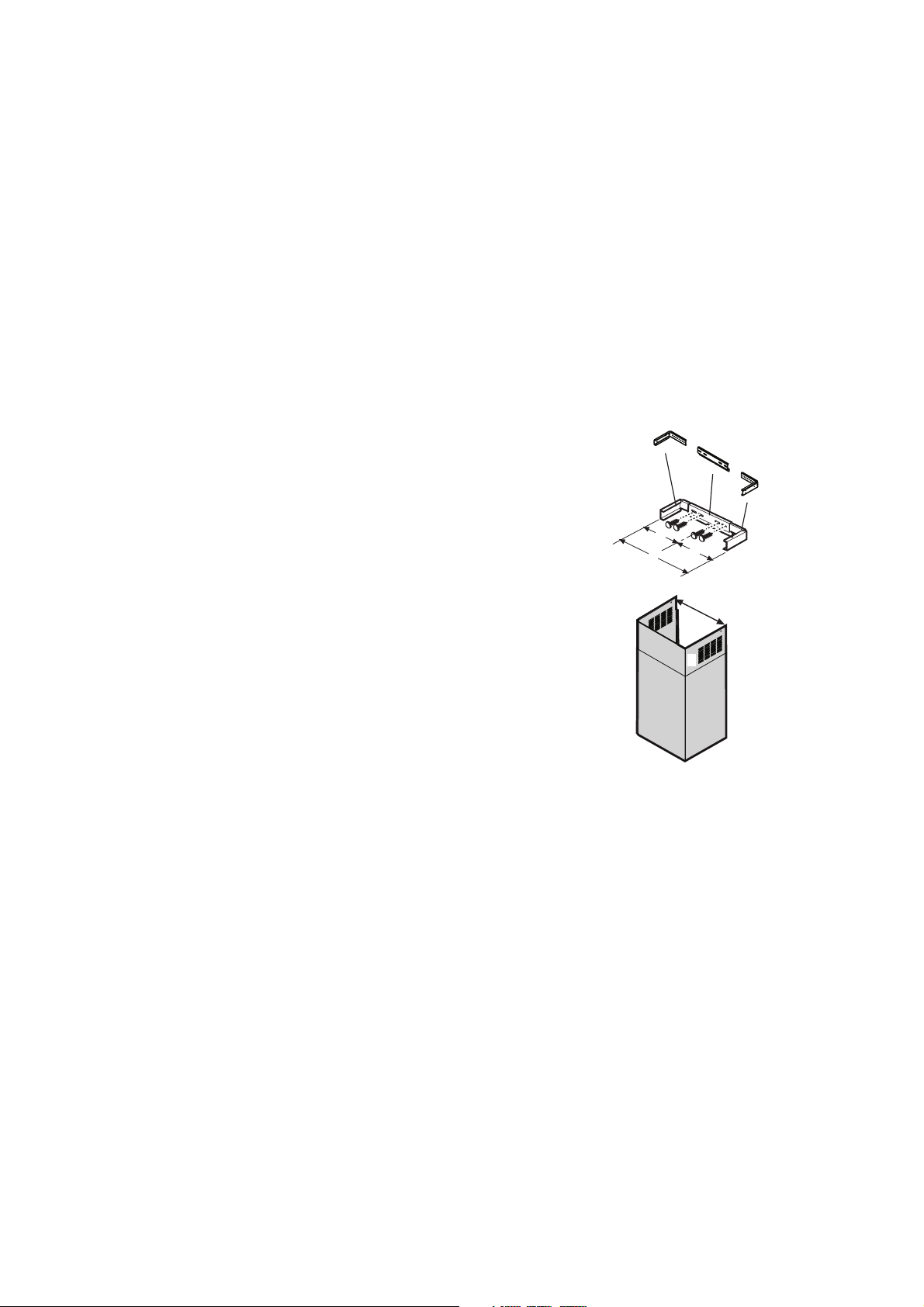

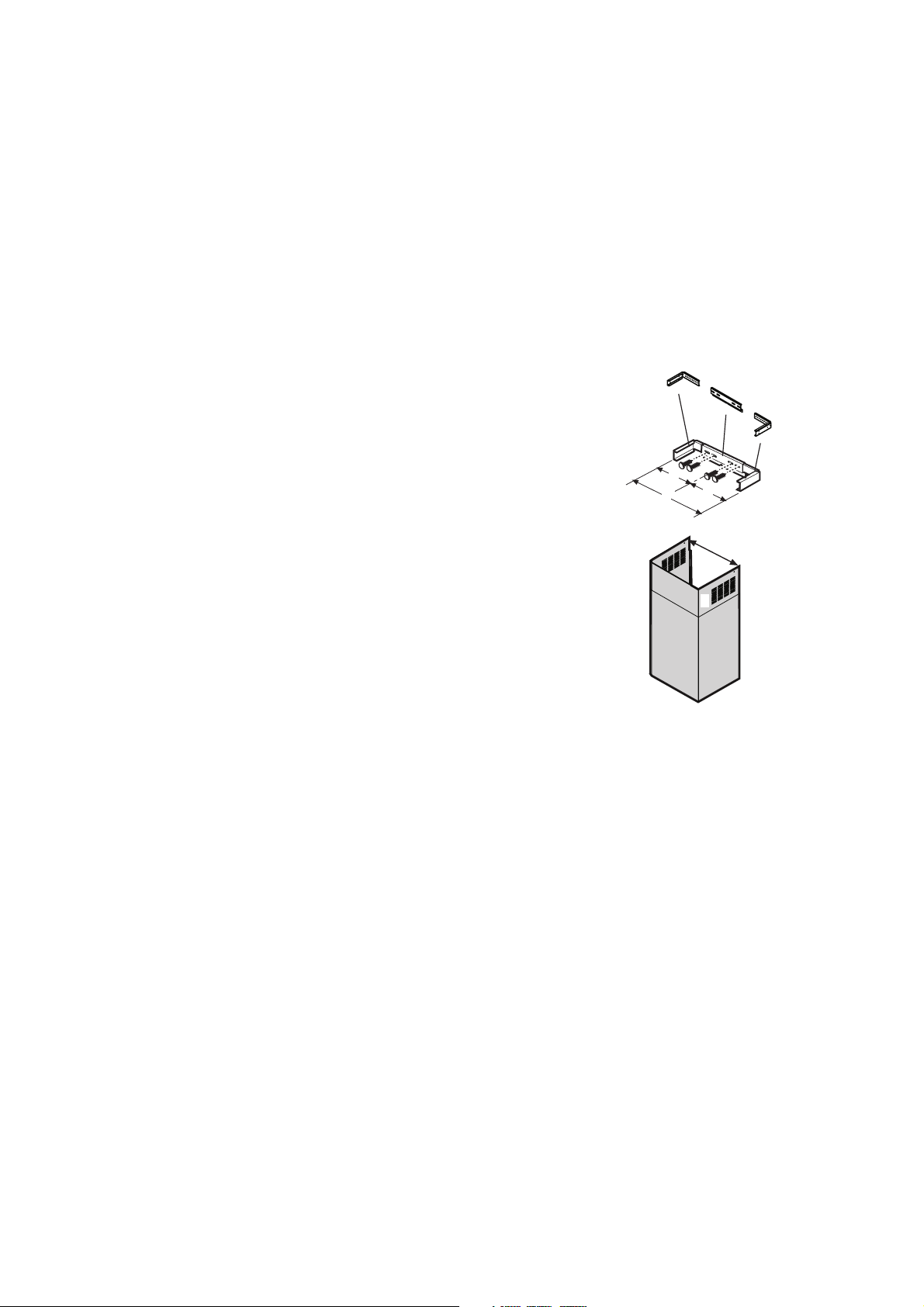

Die Kaminhalterung zusammenbauen (3 Teile):

Die drei Teile müssen mit 4 Schrauben aneinander befestigt werden, die Größe der Halterung ist regulierbar und muss der Innenbreite des Teleskopkamins entsprechen.

Bild 9.

Bild 9

Min

75 cm

Page 11

Installation

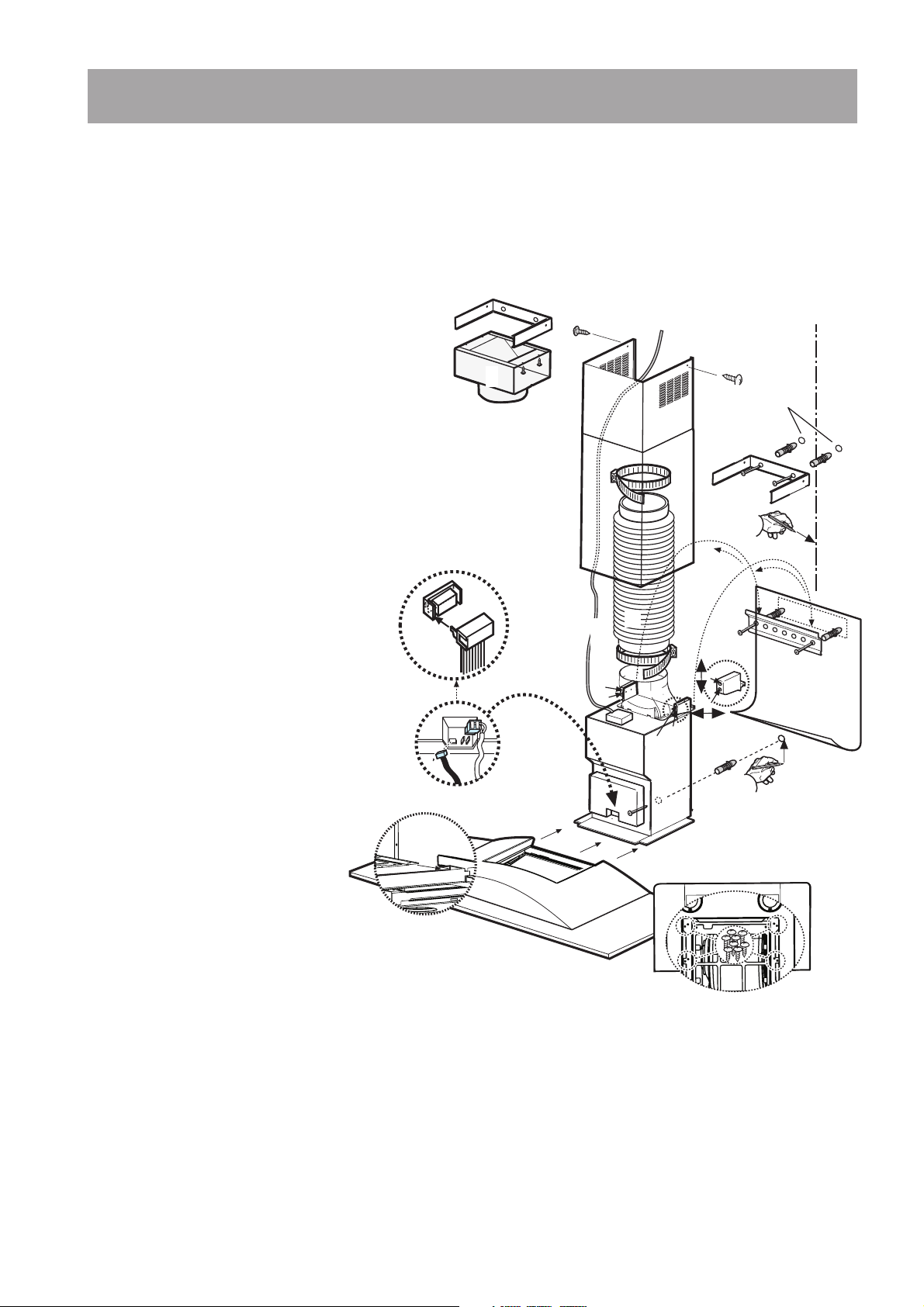

Montage - Bild 10

Vor dem Anschluss des Gerätes die Haube mit Hilfe der Hauptschalttafel der Wohnung stromlos setzen. Die 2 Schrauben, die sich im Inneren der Haubenunterseite bei den Befestigungspunkten mit der Sauggruppe befinden, entfernen (siehe auch Arbeitsschritt

3).

• Der Motorraum auf eine Fläche stellen und den unteren Wrasenschirm einschieben

(1).

• Den Elektroanschluss zwischen den

beiden Teilen vornehmen (2).

• Den Wrasenschirm in den Motorraum einfügen und mit 8 Schrauben (3) fixieren.

• Mittellinie an der Wand kennzeichnen, um das Montageverfahren zu erleichtern (4); dann die Montageschablone so positionieren, dass ihre Mittellinie mit der zuvor an der Wand gekennzeichneten Linie bzw. die Schablonenunterseite mit der Unterseite der montierten Haube übereinstimt (5).

• Zwei Löcher Ø 8 mm bohren und die Montageschiene mit Mauerdübeln und zwei Schrauben fixieren (6).

• Die Haube aufhängen (7), ausrichten (8-9) und vom Haubeninneren her einen Punkt zum definitiven Fixieren der Haube (10) kennzeichnen. Die Haube abnehmen (11) und ein Loch Ø 8 mm bohren (12); dann einen Mauerdübel einfügen (13).

• Zwei Löcher Ø 8 mm auf der Oberseite in Deckennähe bohren (14), zwei Mauerdübel einfügen und den Kaminhalter G mit zwei Schrauben fixieren (15).

• Die Haube aufhängen (16)

• Die Haube definitiv mit einer Schraube fixieren (17). Zur Vereinfachung evtl. Aktivkohlefilterahmen entfernen.

• Wird die Haube mit Umluftbetrieb verwendet, muss Umluftweiche F mit vier Schrauben Ø 2,9x6,5 mmam Kaminhalter G montiert werden; dann das Abluftrohr einfügen, um die Umluftweiche mit dem Luftaustritt der Haube B zu verbinden. Arbeitet die Haube mit Abluftbetrieb, darf die Umluftweiche nicht montiert werden; in diesem Fall ist ein Abluftrohr zwischen Außenrohrleitung und Luftaustritt der Haube B einzufügen (18).

• Den Elektroanschluss vorbereiten (19), die Haube jedoch noch nicht ans Netz anschließen.

• Die Kamine anbringen und oben mit 2 Schrauben (20a) an der Kaminhalterung G (20b) fixieren.

Den unteren Kaminteil nach unten gleiten lassen, um die Sauggruppe vollständig abzudecken und in den entsprechenden Sitz an der Haube einschieben. Die Haube ans Netz anschließen und prüfen, ob sie ordnungsgemäß funktioniert.

20a

Bild 10

20a

7-16

20b

Page 12

Sommaire

Consignes de sécurité ...................................................................................................................................... 1 3

pour l’installateur.................................................................................................................................................... 13

pour l’utilisateur .....................................................................................................................................................13

Généralités ......................................................................................................................................................... 14

Version évacuation extérieure................................................................................................................................14

Version recyclage .................................................................................................................................................. 14

Utilisation de la hotte - EFC 9460 .................................................................................................................. 15

Utilisation de la hotte - EFC 9415 .................................................................................................................. 16

Entretien ............................................................................................................................................................. 17

Nettoyage ..............................................................................................................................................................17

Filtre à graisse métallique ...................................................................................................................................... 17

Ouverture du filtre à graisse métallique .................................................................................................................17

Filtre à charbon ......................................................................................................................................................18

Remplacement de l´ampoule d’éclairage ...............................................................................................................18

Accessoires (en option) .................................................................................................................................... 1 9

Service Après-vente ......................................................................................................................................... 19

Caractéristiques techniques ............................................................................................................................ 1 9

Installation .......................................................................................................................................................... 20

Déballage ...............................................................................................................................................................20

Montage .................................................................................................................................................................20

Branchement électrique .........................................................................................................................................20

Accessoires/Matériel de montage ......................................................................................................................... 21

Fixation ................................................................................................................................................................. 22

Avant d’utiliser votre hotte aspirante, nous vous recommandons de lire attentivement la totalité de ce mode d`empoli décrivant votre appareil et toutes ses fonctions particulières. Pour prévenir tout risque inhérent aux appareils électriques, il est indispensable que la hotte aspirante soit installée correctement. Lisez attentivement les mesures de sécurité pour éviter toute utilisation abusive ou danger. Conservez précieusement le mode d’emploi afin de vous permettre de le consulter à tout moment.

Page 13

Consignes de sécurité

Cet appareil doit être installé par une personne qualifiée et selon les normes en vigueur.

pour l’installateur

• Le tuyau d’évacuation doit présenter un diamètre de 150 mm en version évacuation.

Seulement pour le modèle 9460 X / 942 120 705:

Dans le cas où il existe déjà un tuyau d’évacuation de l’air d’un diamètre de 125 mm dans le mur ou sur le toit, on pourra utiliser le manchon de réduction 150/125 mm. Le bruit de fonctionnement sera un peu plus élevé.

• Lors de l’installation de la hotte, respectez les distances minimales suivantes entre le plan de cuisson et le bord inférieur de la hotte: Cuisinière électrique 600 mm Cuisinière à gaz 750 mm Cuisinière au charbon ou au mazout min. 800 mm

• L'appareil doit être débranché pendant l'installation ou dans l'éventualité d'une intervention.

• L'installation de votre appareil doit être réalisée par un technicien qualifié.

• Vérifiez que la tension du réseau correspond à la tension mentionnée sur la plaque signalétique sur la hotte.

• Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un électricien qualifié.

• Le conduit d'évacuation, quel qu'il soit, ne doit pas déboucher dans les combles.

• Dans le cas où l'appareil est relié directement à l'installation électrique, interposez un interrupteur bipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm.

• La dépression de l’air dans la pièce où se trouvent des systèmes de chauffage ne doit pas être supérieure à 4Pa (4x10 hotte aspirante en version évacuation et des systèmes de chauffage.

• Si la hotte est utilisée en version évacuation, ne raccordez pas l'appareil à un conduit d'évacuation de fumées de combustion (chaudière, cheminée, etc.) ou à une VMC (ventilation mécanique contrôlée). L’évacuation de l’air aspiré doit se faire selon les prescriptions locales en vigueur.

• Lors du fonctionnement en Version évacuation, il faudra veiller à réaliser une ouverture d’entrée d’air suffisante, environ de la taille de l’ouverture d’évacuation.

• Selon les prescriptions de construction locales, des restrictions sont imposées à l’utilisation simultanée dans une même pièce de hottes aspirantes et de systèmes de chauffage reliés à une cheminée tels que des poêles à charbon, à mazout ou à gaz.

• Le fonctionnement simultané et sans danger d’appareils reliés à une cheminée et de hottes aspirantes n’est assuré que si le local et/ou l’appartement (pièces communicantes) possède une entrée d’air adaptée d’env. 500 à 600 cm lorsque la hotte est en service.

• Comme dans les pièces sans systèmes de chauffage la règle suivante est de mise : «Ouverture d’entrée d’air

-5

bar) lors du fonctionnement simultané de la

, empêchant ainsi une dépression

aussi importante que l’ouverture d’évacuation», le rendement de l’installation d’évacuation peut être réduit si l’entrée d’air est supérieure à 500 à 600 cm

• Le fonctionnement de la hotte en recyclage ne présente aucun danger dans des conditions connues et n’est donc pas soumis aux prescriptions mentionnées ci-dessus.

• Le fonctionnement de la hotte en version évacuation n’est optimal que si les conditions suivantes sont respectées :

—parcours d’évacuation court et direct —nombre de coudes minimal sur les tuyaux —pose des tuyaux avec des courbes plutôt que

des angles nets

—diamètres des tuyaux les plus grands possibles

(de préférence le même diamètre que celui de l’ouverture d’évacuation).

• Le non respect de ces règles de base entraînera des pertes de puissance significatives et une augmentation du niveau sonore.

pour l’utilisateur

• Il est recommandé de ne jamais laisser les foyers de cuisson sans récipient dessus. En cas de cuisinières à gaz, à mazout ou à charbon il faut absolument éviter toute flamme libre.

• Par ailleurs, en cas de friture il faut faire attention à la friteuse placée sur le plan de cuisson. En effet l’huile pourrait prendre feu à cause d’une surchauffe. Le risque augmente si l’on utilise de l’huile usagée.

• Il est rappelé que toute surchauffe peut provoquer un incendie.

• L’utilisation d’huile usagée peut entraîner plus facile- ment une auto-inflammation.

• Flamber est strictement interdit sous la hotte.

• Pour toute intervention sur la hotte, y compris

pour le remplacement d’une ampoule électrique, mettez l’appareil hors tension (retirez les fusibles

ou ouvrez les disjoncteurs).

• Respectez les intervalles de remplacement du filtre et de nettoyage. Le non respect des consignes d’entretien et de nettoyage peut entraîner un risque d’incendie suite à l’accumulation de graisse dans le filtre.

• Cet appareil a été conçu pour être utilisé par des adultes. Veillez à ce que les enfants n’y touchent pas et ne l’utilisent pas comme un jouet.

• Votre appareil est destiné à l’usage domestique normal. Ne l’utilisez pas à des fins commerciales ou industrielles ou pour d’autres buts que celui pour lequel il a été conçu.

• Ne modifiez pas ou n’essayez pas de modifier les caractéristiques de cet appareil. Cela représenterait un danger pour vous.

• Débranchez toujours la hotte avant de procéder à son nettoyage et son entretien.

• Aérez convenablement la pièce en cas de fonctionnement simultané de la hotte et d’autres appareils alimentés par une source d’énergie différente de l’énergie électrique. Ceci afin que la hotte n’aspire pas le gaz de combustion.

Page 14

Généralités

• La hotte est livrée en version évacuation mais peut, grâce à l’emploi d’un filtre à charbon actif (en option), être utilisée en version recyclage.

• Pour cela, il faudra vous procurer le filtre à charbon actif d’origine ELECTROLUX (voir Accessoires).

Version évacuation extérieure

• L’air est rejeté à l’air libre par un conduit raccordé sur le tuyau d’évacuation. Fig. 1.

• Pour obtenir des performances optimales lors de l’aspiration, le tuyau d’évacuation doit avoir un diamètre équivalent à celui de l’ouverture d’évacuation.

tuyau d’évacuation

Version recyclage

• L’air est filtré par un filtre à charbon (en option) et renvoyé dans la pièce.

• En version recyclage utilisez le filtre à charbon actif KF20 d’origine ELECTROLUX (voir Accessoires) que vous pourrez vous procurer en option auprès de votre magasin vendeur.

• Fixez le déflecteur d’air au moyen des 4 vis Ø 3,5x9,5 mm. Fig. 2.

Attention! Le modèle EFC 9415 avec chemin sans ouvertures laterales est fourni sans déflecteur

d’air et sans vis de fixation.

Fig. 1

Fig. 2

Page 15

Utilisation de la hotte - EFC 9460

• La hotte est équipée de vitesse réglable. Il est conseillé de mettre en marche la hotte quelques minutes avant le début de la cuisson et de la laisser fonctionner env. une quinzaine de minutes après la cuisson afin d’éliminer toutes les odeurs. Le bandeau de commandes de la hotte se trouve sur l’avant de l’appareil.

• Commutateur d’éclairage : Ce commutateur sert à allumer ou à éteindre la lampe dont est

équipée la hotte aspirante.

• Commutateur ON/OFF moteur marche

vitesse 1 : Ce commutateur sert à l'enclenchement de la 1ère vitesse du ventilateur.

• Vitesse 2 : Ce commutateur sert à l'enclenchement de la 2ème vitesse du ventilateur.

• Vitesse 3 : Ce commutateur sert à l'enclenchement de la 3ème vitesse du ventilateur.

Commutateur

d’éclairage

Commutateur

ON/OFF moteur

marche vitesse 1

Vitesse 2

Fig. 3

Vitesse 3

Pour une ventilation optimale

Pour assurer le bon fonctionnement de la hotte, fermez la fenêtre de la cuisine. En revanche, vous pouvez ouvrir une fenêtre d’une pièce contiguë .

Page 16

Utilisation de la hotte - EFC 9415

• La hotte est équipée de vitesse réglable. Il est conseillé de mettre en marche la hotte quelques minutes

avant le début de la cuisson et de la laisser fonctionner env. une quinzaine de minutes après la cuisson afin d’éliminer toutes les odeurs. Le bandeau de commandes de la hotte se trouve sur l’avant de l’appareil.

ABCDEFGH I

Fig. 4

A - Interrupteur d’arrêt B - Interrupteur de marche et sélection des

vitesses 1-2-3-1-2-........

C - Vitesse 1 (voyant) D - Vitesse 2 (voyant) et saturation filtre à

graisse (voyant clignotant)

E - Vitesse 3 (voyant) et saturation filtre à

charbon (voyant clignotant)

F - Vitesse intensive (Voyant) G - Interrupteur de vitesse intensive :

A l’issue de cette durée, la hotte fonctionne à la vitesse initialement sélectionnée ou s’arrête si aucune vitesse n’est réglée. Pour arrêter la hotte en vitesse intensive avant l’écoulement des 5 minutes, appuyez sur la touche A ou B

H - Interrupteur d’arrêt d’éclairage I - Interrupteur de fonctionnement

d’éclairage.

Coupez l’alimentation de la hotte pendant au moins 5 secondes puis remettez la hotte en fonctionnement.

Dispositif de contrôle de saturation du filtre à graisse et du filtre à charbon actif

Cette hotte est équipée d’un dispositif qui signale lorsque le filtre à graisse et éventuellement le filtre à charbon actif doivent être nettoyés. La hotte est fournie sans filtre à charbon actif; c’est pourquoi le dispositif signalant la saturation du filtre à charbon actif est déconnecté. Si l’on désire installer un filtre à charbon actif, il faut alors activer le dispositif en appuyant simultanément sur les touches B et G pendant 3 secondes : au début il n’y a que LE VOYANT DE SATURATION FILTRE À GRAISSE D qui clignote, puis au bout de 3 secondes

LE VOYANT DE SATURATION FILTRE À CHARBON E commence également à clignoter indiquant ainsi que le dispositif de contrôle de saturation du filtre à charbon est à présent actif. Pour l’exclure, appuyez à nouveau sur les deux touches: au bout de 3 secondes; LE VOYANT DE SATURATION FILTRE À CHARBON E arrêtera de clignoter.

Voyant de saturation du filtre à graisse (D)

Ce voyant clignote lorsque le filtre à graisse doit être nettoyé. Ceci se produit après 40 heures environ d’utilisation.

Lisez attentivement les conseils pour l’entretien du filtre à graisse.

Voyant de saturation du filtre à charbon (E)

Ce voyant clignote lorsque le filtre à charbon doit être remplacé. Ceci se produit après 160 heures environ d’utilisation.

Lisez attentivement les conseils sur le remplacement du filtre à charbon actif.

Rétablissement de la signalisation de saturation du filtre à graisse et du filtre à charbon

Après avoir nettoyé le filtre à graisse ou remplacé le filtre à charbon, appuyez sur la touche A pendant 3 secondes environ jusqu’à ce que le voyant de saturation du filtre à graisse D ou le voyant de saturation du filtre à charbon E arrête de clignoter.

Pour une ventilation optimale

Pour assurer le bon fonctionnement de la hotte, fermez la fenêtre de la cuisine. En revanche, vous pouvez ouvrir une fenêtre d’une pièce contiguë .

Page 17

Entretien

• Débranchez la hotte avant tout entretien.

Nettoyage

• Attention: Débranchez l’appareil avant le nettoyage. N’introduisez pas d’objets pointus dans la grille de protection du moteur.

• Nettoyez les parties extérieures avec un détergent doux. N’utilisez jamais de produits abrasifs ou caustiques, de détergents corrosifs, de brosses ou de sablons à récurer.

• Nettoyez le bandeau des commandes et la grille du filtre à graisse avec un chiffon légèrement imbibé d’un détergent doux.

• Il est très important de respecter les intervalles de remplacement du filtre et de nettoyage. Le non respect peut entraîner un risque d’incendie

suite à l’accumulation de graisse dans le filtre.

Filtre à graisse métallique

• Le filtre à graisse métallique a pour but de piéger les particules de graisse produites durant la cuisson des aliments et est utilisé aussi bien durant le fonctionnement en version évacuation qu’en version recyclage. Le filtre à graisse métallique doit être extrait toutes les 4 semaines et lavé soit à la main, soit dans un lave-vaisselle.

Attention

• Il y a risque d’incendie si vous ne respectez pas les instructions concernant le nettoyage de l’appareil et le remplacement ou le nettoyage du filtre.

• La responsabilité du constructeur ne peut en aucun cas être engagée dans le cas d’un endommagement du moteur ou d’incendie liés à un entretien négligé ou au non respect des consignes de sécurité précédemment mentionnées.

Ouverture du filtre à graisse métallique

• Sortez la cassette du filtre à graisse métallique et libérez le filtre en poussant vers le bas. Fig.

Nettoyage à la main

• Laissez tremper la cassette du filtre à graisse métallique durant env. 1 heure dans de l’eau chaude avec un détergent doux puis rincez à l’eau chaude. Remettez en place la cassette soigneusement séchée.

Lave-vaisselle

• Placez la cassette du filtre à graisse métallique dans le lave-vaisselle. Vérifiez que la rotation du bras de lavage du lave vaisselle ne puisse pas être gêné par le filtre à graisse. Lavez avec un programme pour vaisselles très sales et une température d’au moins 65°C. Recommencez éventuellement l’opération. Remettez en place la cassette après séchage.

• Il se peut qu’il y ait quelques modifications de la teinte de la cassette du filtre à graisse métallique lors du passage dans le lave-vaisselle, modifications qui n’ont aucune influence sur le fonctionnement de la cassette.

• Nettoyez l’intérieur du logement de la casset-

te avec de l’eau chaude contenant du détergent (n’employez jamais de détergents corrosifs ou de brosses à récurer!).

Fig. 5

Page 18

Filtre à charbon

• Le filtre à charbon doit être mis en place lorsque la hotte est utilisée en version recyclage.

• Pour cela, il faudra utiliser le filtre à charbon actif d’origine ELECTROLUX (voir Accessoires).

• Nettoyage/remplacement du filtre à charbon

A la différence d’autres filtres de même type, le filtre à charbon LONG LIFE peut être nettoyé et réutilisé. Le filtre doit être nettoyé tous les deux mois en utilisation normale (en

considérant une utilisation moyenne de 2,5 heures par jour). Il est recommandé de nettoyer le filtre dans un lave-vaisselle, à la température maximum. Utiliser un détergent normal. Aucun ustensile ménager ne doit être présent dans le lave-vaisselle lors du nettoyage du filtre, afin d’éviter tout dépôt de particules d’aliments qui risqueraient de causer ultérieurement de mauvaises odeurs. Pour réactiver le charbon, il suffit de mettre le filtre à sécher au four. Régler le four sur chaleur normale, à une température de 100°C, et y laisser le filtre pendant 10 minutes. Le filtre doit être changé au bout de trois ans environ, car il a alors perdu une bonne partie de sa capacité de rétention des odeurs.

• Montage

Enlevez le châssis i qui soutient le filtre h en tournant de 90° les boutons (g) qui le fixent à la hotte. Introduisez le coussinet de charbon actif à l’intérieur du châssis et remontez le tout à sa place. Fig. 6.

• Pour le démontage, procédez dans l’ordre inverse.

• Lors de la commande d’un filtre de rechange, veuillez préciser la désignation du modèle et la référence du produit. Ces données sont indiquées sur la plaque signalétique à l’intérieur de l’appareil.

• Vous pouvez commander le filtre à charbon auprès de votre magasin vendeur.

Fig. 6

Remplacement de l´ampoule d’éclairage

• Mettez la hotte hors tension.

• Appuyez (2) sur le diffuseur de l’ampoule et dégrafer (1).

• Remplacez l'ampoule défectueuse par une ampoule du même type (3).

• Refermez le diffuseur de l’ampoule (4).

• Si l'ampoule ne s'allume pas, vérifiez qu'elle est

correctement installée avant d'appeler le Service Après-Vente.

Fig. 7

Page 19

Accessoires (en option)

Filtre à charbon KF 20 E-Nr. 942 120 600

Service Après-vente

Dans le cas de demandes de renseignement ou de pannes, veuillez appeler notre service après-vente (voir la liste de nos différents points de service après-vente). Lors de l’appel, préciser :

1. La désignation du modèle

2. La référence

3. Le numéro de l’appareil Ces données sont indiquées sur la plaque signalétique située à l’intérieur de l’appareil et visible après ouverture de la grille du filtre à graisse.

Sous réserve de modifications de construction et de coloris dans le cadre du développement technique.

Pour les appareils commercialisés en France

Si une intervention s’avère nécessaire, le vendeur de votre appareil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l’achat,…) veuillez consulter l’Assistance Consommateurs qui vous communiquera alors l’adresse d’un service après vente.

Signalez au service après vente le numéro PNC et le S-No (numéro de série), que vous trouverez sur la plaque signalétique située sur votre appareil.

Afin de répondre rapidement, nous vous recommandons de l’inscrire à cet endroit. PNC :

S-No :

Caractéristiques techniques

Modèle: EFC 9460 EFC 9415

Dimensions (en cm):

Hauteur 74,5-116 66-116 Largeur 89,8 89,8 Profondeur 50 50

Puissance nominale totale: 200 W 215 W

Puissance moteur : 1 x 170 W 1 x 175 W Eclairage: 2 x 20 W 2 x 20 W Longueur du câble d’alimentation: 150 cm 150 cm

Branchement électrique 220-240 V 230 W

Nous nous réservons d’apporter toute modification en termes constructifs et chromatiques qui se révélera nécessaire au vu de l’évolution technologique.

Page 20

Installation

Déballage

Vérifiez que la hotte n’est pas endommagée. Signalez immédiatement tout dégât dû au transport à la personne compétente et tout défaut ou manque au fabricant. Ne laissez pas traîner le matériel d’emballage pour éviter que les enfants ne jouent avec lui.

Montage

La hotte aspirante doit être montée au mur. Une fois installée, elle doit être à au moins 60 cm des corps de chauffe électriques et 75 cm des brûleurs à gaz et mixtes (fig. 8).

Branchement électrique

Consignes de sécurité pour l’électricien

Avant de brancher l’appareil, vérifier que la tension indiquée sur la plaque signalétique correspond à celle du secteur. Si l’appareil est muni d’une fiche de courant, il pourra être branché sur n’importe quelle prise de courant installée conformément aux normes et facile d’accès. Si un branchement permanent est nécessaire, la hotte devra être branchée par un électricien travaillant pour une entreprise d’électricité agréée. Côté installation, il faudra prévoir un dispositif de protection sur tous les pôles avec une course d’ouverture de contact d’au moins 3 mm. Notre responsabilité ne peut être engagée pour les défauts résultants du non respect des instructions précédemment mentionnées. Branchement permanent uniquement par un électricien agréé!

Min

60 cm

Min

75 cm

Fig. 8

Pour les appareils commercialisés par la France

Branchement électrique

Votre appareil ne peut être branché qu’en 230 V monophasé. Vérifiez que la puissance de l’installation est suffisante et que les lignes sont en bon état et peuvent supporter l’intensité absorbée par l’appareil, compte tenu des autres appareils branchés. Calibre des fusibles en ligne (un par phase) 10 A en 230 V. Important L’installation doit être réalisée conformément aux règles de l’art, aux prescriptions de la norme NF.C

15.100 et aux prescriptions de l’E.D.F. Utilisez un socle de prise de courant comportant une borne de mise à la terre, qui doit être obligatoirement raccordée conformément à la norme NF.C.15.100 et aux prescriptions de l’E.D.F. ; cette prise de courant doit impérativement être accessible. Dans le cas où l’appareil est relié aux canalisations électriques fixes, un dispositif de séparation bipolaire ayant une distance d’ouverture des contacts d’au moins 3 mm doit être prévu dans l’installation fixe. Le cordon secteur est à 3 conducteurs. Si le câble d’alimentation est endommagé, il doit être remplacé par un câble d’alimentation certifié. Cette opération ne peut être effectuée que par une personne habilitée, par votre vendeur, ou par le fabricant. L’appareil ne doit pas être raccordé à l’aide d’un prolongateur ou d’une prise multiple. Vérifiez que la prise de terre est conforme aux règlements en vigueur.

Notre responsabilité ne saurait être engagée pour tout incident ou accident provoqué par un raccordement électrique non conforme ou par une mise à la terre inexistante ou défectueuse.

Page 21

Accessoires/Matériel de montage

1déflecteur 1 structure de support (3 pièces à assembler) 4 vis à tôle 4 x 8 (pour assembler l’étrier de la

cheminée)

4 vis à tôle 3,5 x 9,5 (pour fixer le déflecteur à

l’étrier)

1 manchon de réduction Ø 125-120 mm (Seulement

pour le modèle EFC 9460 X / 942 120 705) 1 étrier de support 5 vis à bois 5 x 45 mm (pour les fixations au mur) 5 chevilles Ø 8 mm (pour les fixations au mur) 2 vis à tôle 2,9 x 6,5 (pour fixer la cheminée) 6 vis à tôle 3 x 9 (pour fixer l’écran à la hotte) 1clé (pour visser les vis avec tête du type TORX)

Attention! Le modèle EFC 9415 avec chemin sans ouvertures laterales est fourni sans déflecteur

d’air et sans vis de fixation.

Assembler le support cheminée (3 parties):

Les trois parties doivent être fixées entre elles

avec 4 vis, l’extension du support est réglagle et

doit correspondre à la largeur interne de la

cheminée téléscopique. Fig. 9.

Fig. 9

Page 22

Installation

Fixation - Fig. 10

Débrancher la hotte, en intervenant sur le tableau électrique général domestique, pendant les phases de branchement électrique. Retirer les deux vis qui sont montées à l’intérieur de la partie inférieure de la hotte, en correspondance des points de fixation avec le groupe d’aspiration (voir également opération 3).

• Poser le groupe d’aspiration sur un plan

puis enfiler sur celui-ci la partie inférieure

de la hotte (1).

• Effectuer les branchements électriques

entre les deux parties (2).

• Fixer définitivement la hotte au groupe

d’aspiration, au moyen de 8 vis (3).

• Marquer l’axe central sur la paroi, afin

de faciliter la procédure de montage (4),

puis positionner le gabarit de façon à ce

que sa ligne centrale corresponde à

l’axe précédemment marqué sur la

paroi et que le côté inférieur du gabarit

corresponde au côté inférieur de la

hotte montée (5).

• Percer deux trous Ø 8 mm. et fixer

l’étrier de support au moyen de deux

vis et de goujons pour parois (6).

• Suspendre la hotte (7) en réglant sa

position (8-9), puis depuis l’intérieur

de la hotte marquer un point pour la

fixation définitive de la hotte (10).

Retirer la hotte (11) et percer un

trou Ø 8 mm. (12), puis insérer un

goujon pour parois (13).

• Percer deux trous Ø 8 mm. sur le

côté supérieur près du plafond (14),

insérer deux goujons pour parois et

fixer la structure de support G au

moyen de deux vis (15)

• Suspendre à nouveau la hotte (16)

• Fixer définitivement cette dernière

au moyen d’une vis (17). Pour

simplifier l’opération de montage,

enlever le châssis du filtre à

charbon.

• Si l’on utilise la hotte dans la version

filtrante, monter le déflecteur F sur la

structure de support G au moyen de quatre vis

2,9x6,5, puis insérer une conduite d’évacuation (18) pour

connecter le déflecteur avec le trou de sortie D de la hotte. Si l’on utilise la hotte

dans la version avec système d’évacuation à l’extérieur, ne pas monter le déflecteur;

par contre, il faudra insérer une conduite d’évacuation (18) pour connecter le trou de

sortie D de la hotte avec l’extérieur.

• Préparer les connexions électriques (19), sans brancher la hotte à l’installation

électrique générale du logement.

• Fixer la cheminée (20a) sur la structure de support (20b).

Laisser glisser la partie basse de la cheminée sur la partie supérieure de la hotte. Brancher la hotte à l’installation électrique générale du logement puis vérifier que la hotte fonctionne correctement.

20a

Fig. 10

20a

7-16

20b

Page 23

Inhoud

Veiligheidsaanwijzingen .................................................................................................................................... 24

voor de keukenmeubel-monteur .............................................................................................................................24

voor de gebruiker ................................................................................................................................................... 24

Algemeen ............................................................................................................................................................ 25

Gebruik als afzuigkap .............................................................................................................................................25

Gebruik als recirculatiekap..................................................................................................................................... 25

Bediening van de afzuigkap - EFC 9460 ........................................................................................................ 2 6

Bediening van de afzuigkap - EFC 9415 ........................................................................................................ 2 7

Onderhoud .......................................................................................................................................................... 28

Reiniging ................................................................................................................................................................ 28

Metalen vetfilters ................................................................................................................................................... 28

Demonteren van de metalen vetfilters ...................................................................................................................28

Koolfilter ................................................................................................................................................................ 29

Vervangen van de lamp(en) ...................................................................................................................................29

Extra leverbare accessoires ............................................................................................................................ 30

Klantenservice ................................................................................................................................................... 30

Technische gegevens........................................................................................................................................ 30

Installatie ............................................................................................................................................................ 3 1

Uitpakken ...............................................................................................................................................................31

Elektrische aansluiting ............................................................................................................................................31

Toebehoren/Montagemateriaal .............................................................................................................................. 31

Montage .................................................................................................................................................................32

Voordat u uw nieuwe afzuigkap in gebruik neemt, dient u eerst deze gebruiks- en installatie-aanwijzing door te lezen. Om gevaren die het gebruik van elektrische apparaten met zich meebrengt te voorkomen, is het belangrijk dat de kap correct wordt geïnstalleerd en dat u de veiligheidsvoorschriften opvolgt. Houd de gebruiksaanwijzing bij de hand, zodat u nog eens iets kunt nalezen.

Page 24

Veiligheidsaanwijzingen

voor de keukenmeubel-monteur

• De afvoerbuis moet bij gebruik als afzuigkap

een diameter van 150 mm hebben.

Alleen voor model EFC 9460 X / 942 120

705:

Als een afvoerbuis in wand of dak met een

diameter van 125 mm al aanwezig is, kan het

meegeleverde verloopstuk, 150/125 mm, worden

gebruikt.

• Indien nodig zijn op bestelling buizen in

verschillende vormen en diameters en

afvoersystemen naar buiten (telescoop-

muurkast) verkrijgbaar. Neem daarvoor contact

op met onze service-afdeling.

• Bij de montage van de afzuigkap moeten

de volgende minimale afstanden van de

bovenkant van de kookzones of

gasbranders tot de onderkant van de

afzuigkap worden aangehouden:

elektrisch fornuis 600 mm

gasfornuis 750 mm

kolen- en oliefornuis min. 800 mm

• Bij gelijktijdig gebruik van het apparaat als

afzuigkap en stookplaatsen mag in de ruimte

waar de stookplaats zich bevindt de onderdruk

niet groter dan 4PA (4x10

• De afgewerkte lucht mag niet in een kanaal dat

bestemd is voor de afvoer van rook-/

verbrandingsgassen of een schacht die dient

voor de ontluchting van ruimten met

stookplaatsen geleid worden.

• Voor het afvoeren van de afgewerkte lucht

moeten de plaatselijke voorschriften in acht

genomen worden.

• Bij gebruik als afzuigkap moet gezorgd worden

voor een voldoende grote toevoeropening, die

ongeveer even groot als de afvoeropening moet

zijn.

• Op grond van landelijke bouwvoorschriften

gelden voor het gemeenschappelijk gebruik van

afzuigkappen en toestellen die zijn aangesloten

op een verbrandingsgaskanaal/schoorsteen,

zoals kolen - of oliekachels en gasovens in

dezelfde ruimte, bepaalde beperkingen.

• Het gemeenschappelijke, ongevaarlijke gebruik

van schoorsteengebonden toestellen en

afzuigkappen is alleen gewaarborgd, als ruimte

en/of woning door een geschikte toevoeropening

van ca. 500-600 cm2 van buiten geventileerd

zijn, waardoor bij lopende afzuigkap een

onderdruk vermeden wordt.

-5

bar) zijn.

• Omdat in ruimten zonder rookkanaalafvoer de regel geldt “toevoeropening even groot als afvoeropening” kan door de grotere opening van 500-600 cm nadelig beïnvloed worden.

• Het gebruik van het apparaat als recirculatiekap is onder de genoemde omstandigheden zonder gevaar en valt niet onder bovengenoemde voorschriften.

• Het apparaat functioneert als afzuigkap alleen optimaal als u het volgende in acht neemt:

- korte, rechte afvoerverbindingen

- zo min mogelijk bochten in de buis

- buizen niet met scherpe hoeken maar met

- zo groot mogelijke buisdiameter (bij

• Als u deze basisregels niet in acht neemt, moet u rekening houden met aanzienlijk vermogensverlies en verhoogd bedrijfsgeluid.

de werking van de afvoerinrichting

flauwe bochten laten verlopen

voorkeur dezelfde diameter als de afvoeropening).

voor de gebruiker

• U dient erop te letten dat op ingeschakelde kookzones en gasbranders altijd een pan staat, opdat het apparaat niet door te sterke hitteontwikkeling wordt beschadigd. Bij olie-, gas- en kolenfornuizen dient open vuur beslist te worden vermeden.

• Bovendien moet bij het frituren op een fornuis of kookplaat de frituurpan tijdens het gebruik altijd in het oog worden gehouden.

• De olie in de frituurpan kan door oververhitting vlam vatten.

• Bij gebruik van verontreinigde olie kan nog makkelijker zelfontbranding ontstaan.

• Wij wijzen u erop dat door oververhitting brand kan ontstaan.

• Flamberen onder de afzuigkap is niet toegestaan.

• Bij alle werkzaamheden aan de afzuigkap, ook bij het vervangen van de lamp, moet het apparaat spanningloos worden gemaakt (zekering in de huisinstallatie uitschakelen).

• Het is belangrijk dat u tijdig de filters vervangt resp. reinigt. Anders bestaat ten gevolge van vetafzetting brandgevaar.

Page 25

Algemeen

• Het apparaat wordt als afzuigkap geleverd en kan in combinatie met een koolfilter (extra leverbaar accessoire) als recirculatiekap worden gebruikt.

• Daarvoor is een origineel ELECTROLUX koolfilter nodig (zie “Extra leverbare accessoires”).

Gebruik als afzuigkap

• De lucht wordt met behulp van een op de afvoeropening aan te brengen buis naar buiten afgevoerd. Afb. 1.

• Voor de beste afzuigprestaties moet de afvoerbuis dezelfde diameter hebben als de afvoeropening.

• Indien nodig zijn op bestelling buizen in verschillende vormen en diameters en afvoersystemen naar buiten (telescoopmuurkast) verkrijgbaar. Neem daarvoor contact op met onze service-afdeling.

Afvoeropening

afb. 1

Gebruik als recirculatiekap

• De lucht wordt door koolfilters gefilterd en weer de keuken in geleid.

• Voor gebruik als recirculatiekap is een origineel ELECTROLUX koolfilter KF20 (extra leverbaar accessoire) nodig.

• De luchtgeleider met 4 schroeven Ø 3,5x9,5 mm bevestigen. Afb. 2.

Let op! Het model EFC 9415 met schouw zonder rooster is niet voorzien van luchtafbuigrooster en van de betreffende bevestigingsschroeven.

afb. 2

Page 26

Bediening van de afzuigkap - EFC 9460

• De afzuigkap is voorzien met regelbaar toerental. Wij raden u aan de kap enkele minuten voordat u met koken begint in te schakelen en ca. 15 minuten nadat u klaar bent met koken verder te laten lopen, opdat alle luchtjes worden verwijderd. De schakelaars bevinden zich aan de voorkant van de kap:

• Licht : Hiermee kan de verlichting van de afzuigkap worden in- en uitgeschakeld.

• Toets ON/OFF/Stand 1: Deze knop dient om de kap in of uit te schakelen en om stand 1 te kiezen.

• Stand 2 : Deze knop dient om stand 2 te kiezen.

• Stand 3 : Deze knop dient om stand 3 te kiezen.

Ventilatie

Voor een goede werking van de kap moeten ramen in de keuken tijdens het koken gesloten zijn. In plaats daarvan moet de keukendeur open staan en is het wenselijk om een raam in een aangrenzend vertrek open te zetten.

Lichtknop

Toets ON/OFF/

Stand 1

Stand 2

afb. 3

Stand 3

Page 27

Bediening van de afzuigkap - EFC 9415

• De afzuigkap is voorzien met regelbaar toerental. Wij raden u aan de kap enkele minuten voordat u met

koken begint in te schakelen en ca. 15 minuten nadat u klaar bent met koken verder te laten lopen, opdat alle luchtjes worden verwijderd. De schakelaars bevinden zich aan de voorkant van de kap:

ABCDEFGH I

afb. 4

Controle-inrichting voor vet- en

A - uitschakelen B - inschakelen en stand 1-2-3- kiezen C - indicatie stand 1 (LED) D - indicatie stand 2 en vetfilter verzadigd

(LED) (lampje knippert)

E - indicatie stand 3 en koolfilter verzadigd

(LED) (lampje knippert)

F - indicatie intensief-stand (LED) G - inschakelen intensief-stand:

na 5 minuten intensief-stand schakelt de kap op de eerder ingestelde stand terug resp. uit, als geen stand is ingesteld. Om de intensief-stand eerder te beëindigen, knop A of B indrukken.

H - uitschakelen verlichting I - inschakelen verlichting

Als het apparaat of de bedieningselementen niet functioneren: minstens 5 seconden de stroomverzorging naar de kap onderbreken en dan opnieuw inschakelen.

koolfilters

Deze afzuigkap beschikt over een inrichting die aangeeft wanneer de vetfilters resp. het koolfilter gereinigd moeten worden (bij gebruik als recirculatiekap met koolfilter). Deze kap wordt door de fabriek zonder koolfilter geleverd, daarom is de verzadigingsindicatie voor het koolfiter uitgeschakeld. Als de kap echter met koolfilter in gebruik wordt genomen, dan moet deze verzadigingsindicatie als volgt worden ingeschakeld: Toets B en G tegelijk 3 seconden ingedrukt houden. Eerst gaat alleen de LED-indicatie vetfilter D branden. Zodra ook de LED-indicatie koolfilter E gaat branden is de verzadigingsindicatie ingeschakeld. Om de indicatie uit te schakelen: toets B en G tegelijk 3 seconden ingedrukt houden tot de LEDindicatie koolfiter E uitgaat.

LED-indicatie vetfilters (D)

De LED-indicatie D knippert als de vetfilters moeten worden gereinigd. Dat is na ca. 40 gebruiksuren het geval. Zie hoofdstuk “Onderhoud

- Metalen vetfilters”.

LED-indicatie koolfilter (E)

De LED-indicatie E knippert als het koolfilter moet Worden gereinigd. Dat is na ca. 160 gebruiksuren het geval. Zie hoofdstuk “Onderhoud - Koolfilter”.

Reset verzadigingsindicatie

Na reinigen van de vetfilters resp. van het koolfilter toets A 3 seconden ingedrukt houden tot de LEDindicatie vetfilter D of koolfilter E niet meer knippert.

Page 28

Onderhoud

• Voordat u werkzaamheden aan het apparaat gaat uitvoeren, eerst de stekker uit het stopcontact trekken.

Reiniging

• Attentie: eerst de stekker uit het stopcontact trekken. Geen spitse voorwerpen in het beschermrooster van de motor steken.

• De buitenkant van het apparaat met een mild sopje reinigen. Gebruik geen scherpe reinigingsmiddelen, borstels of schuurmiddel.

• Het bedieningspaneel en het vetfilterrooster alleen met een vochtige doek en mild afwasmiddel reinigen.

• Het is belangrijk om op tijd de filters te vervangen resp. te reinigen. Als u deze aanwijzingen niet opvolgt, kan t.g.v. vetafzetting brandgevaar ontstaan.

Metalen vetfilters

Attentie

• Als u deze aanwijzingen m.b.t. reiniging van het apparaat en vervanging resp. reiniging van de filters niet opvolgt, kan dat tot brand leiden. Deze aanwijzingen beslist opvolgen!

• De fabrikant is niet aansprakelijk voor schade aan de motor of schade t.g.v. brand die het gevolg zijn van ondeskundig onderhoud of niet opvolgen van de bovengenoemde veiligheidsvoorschriften.

• De metalen vetfilters hebben de taak om de vetdeeltjes die bij het koken ontstaan, op te zuigen en worden altijd, d.w.z. zowel bij gebruik als afzuigkap als bij gebruik als recirculatiekap, gebruikt. De metalen vetfilters moeten elke 4 weken worden gedemonteerd en in de afwasautomaat of met de hand worden schoongemaakt.

Demonteren van de metalen vetfilters

• Schuif de vergrendeling van de metalen vetfilters eerst naar voren en trek de cassette dan naar beneden, afb. 5.

Reinigen met de hand

Metaalfiltercassette ca. 1 uur in heet water met een vetoplossend schoonmaakmiddel weken en daarna met heet water afspoelen. Proces evt. herhalen. Cassette afdrogen en weer inzetten.

Afwasautomaat

Metaalfiltercassette in de afwasautomaat zetten. Sterkste programma en hoogste temperatuur (min. 65°C) kiezen. Proces evt. herhalen. Cassette afdrogen en weer inzetten.

Machinaal reinigen van de metalen vetfilters kan tot lichte verkleuringen leiden, die echter geen invloed op de werking hebben.

• De binnenkant van de kap alleen met een warm sopje reinigen. Geen scherpe reinigingsmiddelen, borstels of schuurmiddelen gebruiken!

afb. 5

Page 29

Koolfilter

• Het koolfilter moet worden gebruikt, als het apparaat als recirculatiekap wordt gebruikt.

• Daarvoor is een origineel ELECTROLUX koolfilter nodig (zie “Extra leverbare accessoires”).

• Reinigen/vervangen van het koolfilter

In tegenstelling tot andere koolfilters kan het LONG LIFE koolfilter gereinigd en gereactiveerd worden. Bij normaal gebruik van de kap moet het filter eens per twee maanden worden gereinigd (voor een gemiddeld gebruik van de kap van 2,5 uur per dag). Dat kunt u het beste in de afwasautomaat doen. Normaal reinigingsmiddel gebruiken en de hoogste temperatuur kiezen (65°C). Het filter moet apart worden afgewassen, opdat zich geen etensresten op het filter vastzetten die later nare luchtjes kunnen veroorzaken. Om de kool weer te activeren, moet het filter in de oven worden gedroogd. Boven- en onderwarmte en een temperatuur van maximaal 100°C kiezen en het filter 10 minuten lang drogen. Na ca. 3 jaar moet het filter worden vervangen, omdat dan het vermogen om wasem op te nemen ca. 50% minder is geworden.

• Montage

Het frame i van het filter h losnemen: daartoe de vergrendelingen g 90° draaien. Koolfilter in het frame zetten en in omgekeerde volgorde weer bevestigen. Afb. 6.

• Om het filter los te nemen in omgekeerde volgorde te werk gaan.

• Bij bestelling van een nieuw filter modelnaam en E-nr. opgeven. Deze gegevens vindt u op het typeplaatje aan de binnenzijde van het apparaat.

• Het koolfilter kunt u bestellen bij de serviceafdeling van ELECTROLUX.

afb. 6

Vervangen van de lamp(en) - afb. 7

• Stekker uit het stopcontact trekken.

• Afdekkapje (2) van de lamp indrukken (1) en

openen.

• Defecte lamp door een gelijkwaardige lamp vervangen (3).

• Afdekplaatje weer sluiten.

• Voordat u contact opneemt met onze service-

afdeling, omdat de gloeilamp niet brandt, eerst controleren of de lamp stevig vast zit.

afb. 7

Page 30

Extra leverbare accessoires

koolfilter KF20 E-Nr. 942 120 600 muurkast Neem contact op met

onze service-afdeling

afvoerbuis Neem contact op met

onze service-afdeling

Klantenservice

Geef in geval van storing onze service-afdeling onderstaande gegevens door:

1. modelaanduiding

2. E-nummer

3. F-nummer Deze gegevens vindt u op het typeplaatje op de binnenzijde van de afzuigkap, achter de vetfilters.

Constructie- en kleurwijzigingen in het kader van de technische ontwikkeling voorbehouden.

Technische gegevens

Model: EFC 9460 EFC 9415

Afmetingen (in cm):

Hoogte 74,5-116 66-116 Breedte 89,8 89,8 Diepte 50 50

Totale aansluitwaarde: 200 W 215 W

Ventilatormotor: 1 x 170 W 1 x 175 W Verlichting: 2 x 20 W 2 x 20 W

Lengte van het aansluitsnoer: 150 cm 150 cm Elektrische aansluiting: 220-240 V 230 W

Constructie- en kleurwijzigingen in het kader van de technische ontwikkeling voorbehouden.

Page 31

Installatie

Uitpakken

Overtuig u ervan dat de afzuigkap compleet en niet beschadigd is. Meld ontbrekend materiaal of schade direct aan uw leverancier. Laat kinderen niet met het verpakkingsmateriaal spelen.

Plaats

Bij de montage moet tussen de onderkant van de kap en de bovenkant van het fornuis een afstand van min. 60 cm (elektrisch fornuis) resp. 75 cm (gasfornuis) worden aangehouden.

Elektrische aansluiting

Min

60 cm

Min

75 cm

Veiligheidsaanwijzingen voor de elektroinstallateur

Controleer vóór het in gebruik nemen of de spanning op het typeplaatje overeenkomt met de netspanning. Als het apparaat is voorzien van een stekker, kan het aan elk volgens de voorschriften geïnstalleerd en goed bereikbaar stopcontact worden aangesloten. Als vaste aansluiting noodzakelijk is, mag het apparaat alleen door een erkend elektro-installateur worden aangesloten. In de elektrische installatie moet een inrichting zijn aangebracht die het mogelijk maakt om met een contactopening van min. 3 mm alle polen van het net te scheiden. Voor storingen die het gevolg zijn van niet opvolgen van bovengenoemde aanwijzingen is de fabrikant niet aansprakelijk. Vaste aansluiting alleen door een erkend elektroinstallateur!

Toebehoren/Montagemateriaal

1 luchtgeleider 1 montagesteun (3 te monteren onderdelen) 4 plaatschroeven 4 x 8 (voor montage van de

montagesteun)

4 plaatschroeven 3,5 x 9,5 (om de luchtgeleider

aan de montagesteun te bevestigen)

1 verloopstuk Ø 125-120 mm (Alleen voor

model EFC 9460 X / 942 120 705) 1 montagebeugel 5 houtschroeven 5 x 45 mm (voor de bevestiging

aan de muur) 5 pluggen Ø 8 mm (voor de bevestiging aan de

muur) 2 plaatschroeven 2,9 x 6,5 (om het schouwdeel te

bevestigen) 6 plaatschroeven 3 x 9 (om de kap te bevestigen) 1 sleutel om de schroeven (type TORX) vast te

Let op! Het model EFC 9415 met schouw zonder rooster is niet voorzien van luchtafbuigrooster en van de betreffende bevestigingsschroeven.

draaien

afb. 8

Voorbereidende maatregelen voor de installatie

Montagesteun monteren (drie delen):

De drie delen moeten met vier schroeven aan elkaar bevestigd worden, de maat van de steun is regelbaar en moet overeenkomen met de binnenbreedte van de telescoopschouw. Afb. 9.

afb. 9

Page 32

Installatie

Montage - afb. 10

Tijdens de montage van het apparaat mag het niet aan het stroomnet aangesloten zijn. De 2 schroeven binnenin de onderkant van de kap bij de bevestigingspunten uitdraaien (zie ook stap 3).

• De motorruimte op een vlakke ondergrond

zetten en het onderste dampscherm

inschuiven (1).

• De elektrische aansluiting tussen de twee

delen maken (2).

• Het dampscherm in de motorruimte

zetten en met acht schroeven vastzetten

(3).

• De middellijn op de wand aangeven om

het monteren te vereenvoudigen (4);

dan het montagesjabloon zo plaatsen dat

de middellijn op het sjabloon

overeenkomt met die op de wand resp.

dat de onderkant van het sjabloon

overeenkomt met de onderkant van de

gemonteerde kap (5).

• Twee gaten Ø 8 mm boren en de

montagebeugel met pluggen en twee

schroeven vastzetten (6)

• De kap ophangen (7) en richten (8-

9), en vanuit het binnenste van de

kap een punt aangeven voor de

definitieve bevestiging (10). De kap

losnemen (11) en een gat Ø 8 mm

boren (12). Dan een plug

aanbrengen (13).

• Twee gaten Ø 8 mm op de

bovenkant in de buurt van het

plafond boren (14), twee pluggen

aanbrengen en de montagesteun G

met twee schroeven vastzetten

(15).

• De kap ophangen (16).

• De kap definitief met een schroef

vastzetten (17). Om de

montagehandelingen te

vergemakkelijken evt. het frame van

het koolfilter verwijderen.

• Als de kap als recirculatiekap wordt gebruikt,

moet de luchtgeleider F met vier schroeven 2,9x6,5

mm aan de montagesteun G worden gemonteerd; dan de

afvoerbuis aanbrengen om de luchtgeleider met de

luchtuitstroom van de kap B te verbinden.

Als de kap als afzuigkap wordt gebruikt, mag de luchtgeleider niet worden gemonteerd. In dit geval moet een

afvoerbuis tussen de buitenste buis en de luchtuitstroom van de kap D worden aangebracht (18).

• De elektrische aansluiting voorbereiden (19), de kap echter nog niet aan het stroomnet aansluiten.

• De schouwdelen aanbrengen en boven met twee schroeven (20a) aan de montagesteun G (20b) vastzetten

Het onderste schouwdeel naar beneden laten glijden om het geheel af te dekken en op de betreffende plek in de kap schuiven. De kap aan het stroomnet aansluiten en controleren of hij correct functioneert.

20a

20b

7-16

20b

afb. 10

Page 33

Contents

Safety warnings.................................................................................................................................................. 34

For the installer ..................................................................................................................................................... 34

For the user ........................................................................................................................................................... 34

Description of the Appliance .......................................................................................................................... 35

Extractor version...................................................................................................................................................35

Filter Version .........................................................................................................................................................35

Control Panel - EFC 9460 ............................................................................................................................... 36

Control Panel - EFC 9415 ............................................................................................................................... 37

Maintenance and care ...................................................................................................................................... 38

Cleaning the hood ................................................................................................................................................. 38

Metal grease filter ................................................................................................................................................. 38

Removing the metal grease filter ..........................................................................................................................38

Charcoal filter ....................................................................................................................................................... 39

Changing the light bulb .......................................................................................................................................... 39

What to do if ...................................................................................................................................................... 4 0

Special accessories*......................................................................................................................................... 40

Technical assistance service........................................................................................................................... 41

Service and spare parts for UK ...................................................................................................................... 41

Technical Specifications ................................................................................................................................... 41

Installation ......................................................................................................................................................... 42

Unpacking .............................................................................................................................................................42

Placement ............................................................................................................................................................. 42

Electrical connection ............................................................................................................................................. 42

Mounting accessories included ............................................................................................................................. 43

Wall unit mounting .................................................................................................................................................44

Before you use the cooker hood we recommend that you read through the whole user manual giving a direct description of the cooker hood and its functions. To avoid the risks, that are always present when you use a product driven by electricity, it is important that the cooker hood is installed correctly and that you read the safety instructions carefully to avoid misuse and hazard. Save the instruction manual and keep it available at use of the cooker hood

Page 34

Safety warnings

For the installer

• When used as an extractor unit, the hood must

be fitted with a 150mm diameter hose.

Only for model EFC 9460 X / 942 120 705:

Should there already be a pipe of diameter 125

mm that ducts to the outside through the walls

or roof, it is possible to use the 150/125 mm

reduction flange provided. In this case the hood

will be slightly noisier.

• When installing the hood, make sure you

respect the following minimum distance

from the top edge of the cooking hob/ring

surfaces:

electric cookers 600 mm

gas cookers 750 mm

coal and oil cookers 800 mm min.

• The national Standard on fuel-burning systems

specifies a maximum depression of 0.04 mbar in

such rooms.

• The air outlet must not be connected to chimney

flues or combustion gas ducts. The air outlet

must under no circumstances be connected to

ventilation ducts for rooms in which fuel-burning

appliances are installed.

• The air outlet installation must comply with the

regulations laid down by the relevant authorities.

• When the unit is used in its extractor version, a

sufficiently large ventilation hole must be

provided, with dimensions that are approxi-

mately the same as the outlet hole.

• National and regional building regulations

impose a number of restrictions on using hoods

and fuel-burning appliances connected to a

chimney, such as coal or oil room-heaters and

gas fires, in the same room.

• Hoods can only be used safely with appliances

connected to a chimney if the room and/or flat

(air/environment combination) is ventilated from

outside using a suitable ventilation hole approxi-

mately 500-600 cm

possibility of a depression being created during

operation of the hood.

• If you have any doubts, contact the relevant

controlling authority or building inspector’s

office.

• Since the rule for rooms with fuel burning

appliances is “outlet hole of the same size as the

ventilation hole”, a hole of 500-600 cm2, which

is to say a larger hole, could reduce the perfor-

mance of the extractor hood.

• If the hood is used in its filtering function, it will

operate simply and safely in the above

large to avoid the

conditions without the need for any of the aforementioned measures.

• When the hood is used in its extractor function, the following rules must be followed to obtain optimal operation:

— short and straight outlet hose — keep bends in outlet hose to a minimum — never install the hoses with an acute angle,

they must always follow a gentle curve.

— keep the hose as large as possible

(preferably the same diameter as the outlet hole).

• Failure to observe these basic instructions will drastically reduce the performance and increase the noise levels of the extractor hood.

For the user

• The cooker hood is designed to extract unpleasant odours from the kitchen, it will not extract steam.

• Always cover lighted elements, to prevent excess heat from damaging the appliance. In the case of oil, gas and coal fired cookers it is essential to avoid open flames.

• Also, when frying, keep the deep frying pan on the cooker top/cooker under careful control.

• The hot oil in the frying pan might ignite due to overheating.

• The risk of self-ignition increases when the oil being used is dirty.

• It is extremely important to note that overheating can cause a fire.

• Never carry out any flambé cooking under the hood.

• Always disconnect the unit from the power supply before carrying out any work on the hood, including replacing the light bulb

(take the cartridge fuse out of the fuse holder or switch off the automatic circuit breaker).

• It is very important to clean the hood and replace the filter at the recommended intervals. Failure to do so could cause grease deposits to build up, resulting in a fire hazard.

• The appliance is not intended for use by young children or infirm persons without supervision.

• Young children should be supervised to ensure that they do not play with the appliance.

• WARNING - Ensure that the appliance is switched off before replacing the lamp to avoid the possibility of electric shock.

Page 35

Description of the Appliance

• The hood is supplied as an extractor unit and can also be used with a filtering function by fitting one charcoal filter.

• You will need an original ELECTROLUX charcoal filter for this function (Available from your local ELECTROLUX Service Force Centre).

Extractor version

• In this version fumes are extracted to the outside via a hose connected to the coupling ring. Fig. 1.

• In order to obtain the best performance the hose should have a diameter equal to the outlet hole.

Coupling ring

Filter Version

• The air is filtered through a charcoal filter and returned to the kitchen.

• You will need an original ELECTROLUX charcoal filter for the filtering function. (See Special Accessories).

• Fix the deflector using 4 screws Ø 3.5x9.5 mm.

Fig. 2.

Attention - for EFC 9415 only! The deflector and the relative fixing screws are not supplied when the upper section of the chimney has no side slots.

Fig. 1

Fig. 2

Page 36

Control Panel - EFC 9460

• Best results are obtained by using a low speed for normal conditions and a high speed when odours are more concentrated. Turn the hood on a few minutes before you start cooking, you will then get an under pressure in the kitchen. The hood should be left on after cooking for about 15 minutes or until all the odours have disappeared. The control switches are located on the unit’s front panel:

Light switch

• the light switch switches the hood lamp ON and OFF;

• ON/OFF Extractor fan switch - Push-button 1: used to turn the fan off and to set the fan to

speed 1.

• Push-button 2: used to set the fan to speed 2.

• Push-button 3: used to set the fan to speed 3.

ON/OFF

Extractor fan

switch -

Push-button 1

Push-button

Fig. 3

Push-button 3

Correct ventilation

If the cooker hood is to work correctly there must be an under pressure in the kitchen. It is important to keep the kitchen windows closed and have a window in an adjacent room open.

Page 37

Control Panel - EFC 9415

ABCDEFGH I

Bild 4

A - Main switch, hood off. B - Start and choice of motor speed 1-2-3-1-

2.........

C - Indicates speed 1 (LED). D - Indicates speed 2 and saturation of the

grease filter (LED)

E - Indicates speed 3 and saturation of the

charcoal filter (LED) (flashing LED)

F - Indicates Intensive speed (LED). G - Intensive speed on/off. The Intensive

speed runs for 5 minutes: If the hood is on when the Intensive speed is activated, the hood reverts to previous speed after 5 minutes. If the hood is off when the Intensive speed is activated, the hood will be turned off after 5 minutes. To interrupt the Intensive speed, press button A or B.

H - Light OFF I - Light ON

Should the hood or the controls fail to operate: disconnect the power supply for at least 5 seconds, then turn the hood back on again.

indicator light must be enabled as follows: Press buttons B and G simultaneously and hold them for 3 seconds. At first only the grease filter LED D will light up, but when the charcoal filter LED E lights up the saturation indicator will be enabled. To disable it: Press buttons B and G again simultaneously and hold them for 3 seconds, until the charcoal filter LED goes out.

Grease filter LED (D)

LED D will start to flash when it is time to clean the grease filter. Cleaning will be necessary after 40 working hours. Always comply with the maintenance instructions for the grease filter.

Charcoal filter LED (E)

The charcoal filter LED E will start to flash when the charcoal filter needs to be replaced. This operation is necessary after approximately 160 working hours.

Control device for grease and charcoal filters

This hood is fitted with a device that signals when it is necessary to clean the grease filter or the charcoal filter (in the case of recirculation version with charcoal filter). On delivery, the hood is not supplied with an charcoal filter, so the saturation indicator will be disabled. If the hood is to be used with a charcoal filter, the saturation

Correct ventilation

If the cooker hood is to work correctly there must be an under pressure in the kitchen. It is important to keep the kitchen windows closed and have a window in an adjacent room open.

Page 38

Maintenance and care

• The hood must always be disconnected from the electricity supply before beginning any maintenance work.

Cleaning the hood

• Clean the outside of the hood using a damp cloth and a mild detergent.

• Never use corrosive, abrasive or flammable cleaning products.

• Never insert pointed objects in the motor’s protective grid.

• Wash the outside surfaces using a delicate detergent solution. Never use caustic detergents or abrasive brushes or powders.

• Only ever clean the switch panel and filter grille using a damp cloth and delicate detergents.

• It is extremely important to clean the unit and change the filters at the recommended intervals. Failure to do so will cause grease deposits to

build up that could constitute a fire hazard.

Metal grease filter

• The purpose of the grease filters is to absorb grease particles which form during cooking and it must always be used, either in the external extraction or internal recycling function. Attention: the metal grease filters must be removed and washed, either by hand or in the dishwasher, every four weeks.

Warning

• Failure to observe the instructions on cleaning the unit and changing the filters will cause a fire hazard. You are therefore strongly recommended to follow these instructions.

• The manufacturer declines all responsibility for any damage to the motor or any fire damage linked to inappropriate maintenance or failure to observe the above safety recommendations.

Removing the metal grease filter

• Pull the handles downards, then extract the filter.. Fig. 5.

Hand washing

Soak grease filters for about one hour in hot water with a grease-loosening cleaner, then rinse off thoroughly with hot water. Repeat the process if necessary. Refit the grease filters when they are dry.

Dishwasher

Place grease filters in the dishwasher. Select most powerful washing programme and highest temperature, at least 65°C. Repeat the process. Refit the grease filters when they are dry. When washing the metal grease filter in the dishwasher a slight discolouration of the filter can occur, this does not have any impact on its performance.

• Clean the inner housing using a hot detergent solution only (never use caustic detergents, abrasive powders or brushes).

Fig. 5

Page 39

Charcoal filter

• The charcoal filter should only be used if you want to use the hood in the recirculation function.

• To do this you will need an original ELECTROLUX charcoal filter (available from your local Service Force Centre).

• Cleaning/replacing the carbon filter

Unlike other carbon filters, the LONGLIFE carbon filter can be cleaned and reactivated. At normal use the filter should be cleaned every second month (when using the hood 2,5 hours per day, in avarage). The best way to clean the filter is in the dishwasher. Use normal detergent and choose the highest temperature (65º C). Wash the filter separately so that no food parts gets stuck on the filter and later causes bad odours. To reactivate the carbon, the filter should be dried in an oven for 10 minutes with a temperature of maximum 100º C. After approximately three years of use, the carbon filter should be replaced with a new, as the odour reduction capacity will be reduced.

• Fitting

Remove the frame i which supports the filter h by turning 90° the two knobs g. Insert the charcoal filter inside the frame and put all parts back in their place. Fig. 6.

• To remove proceed in the reverse order.

• Always specify the hood model code number

and serial number when ordering replacement filters. This information is shown on the registration plate located on the inside of the unit.

• The charcoal filter can be ordered from your local ELECTROLUX Service Force Centre.

Fig. 6

Changing the light bulb - Fig. 7

• Disconnect the cooker hood from the main supply.

• Press (1) the lamp cover (2) and open it.

• Replace the old bulb with a new one of the

same type (3).

• Close the lamp cover (4).

• If the light does not come on, make sure the

bulb has been inserted correctly before contacting your local Service Force Centre.

Fig. 7

Page 40

What to do if

If your appliance fails to work properly please carry out the following checks.

Symptom Solution

The cooker hood will not start... Check that: The hood is connected to the electricity supply.

Check that a fan speed has been selected

The cooker hood is not working Check that: The fan speed is set high enough for the task.

The grease filters are clean. The kitchen is adequately vented to allow the entry of fresh air. If set up for recirculation, check that the charcoal filter is still effective. If set up for extraction, check that the ducting and outlets are not blocked.

The cooker hood has The safety cut-out device has been tripped. switched off during operation... Turn off the hob and then wait for the device to reset.

If the hood has been installed below the heights indicated in the installation instructions the motor will cut-out frequently which will damage the hood.

If after all these checks, the problem persists, contact your local Service Force Centre, quoting the model and serial number. Please note that it will be necessary to provide proof of purchase for any in-guarantee service calls. In-guarantee customers should ensure that the above checks have been made as the engineer will make a charge if the fault is not a mechanical or electrical breakdown.

Special accessories*

Charcoal filter KF20 E-Nr.: 942 120 600

* Not available in UK, please contact your local Service Force Centre.

Page 41

Technical assistance service (not for UK)

You are welcome to telephone our technical assistance service (see list of technical assistance centres) whenever you need information or in the unlikely event of a fault. For service in Australia call 1300 650 020. When calling, please be ready to specify:

1. The model code number

2. The serial number (E-Nr.)

3. The manufacturing number (F-Nr.) This information is shown on the registration plate inside the unit behind the grease filter.

We reserve the right to change specifications and colours as a result of our policy of continuing technological development.

Service and spare parts for UK

In the event of your appliance requiring service, or if you wish to purchase spare parts, contact your local ELECTROLUX Service Force Centre by telephoning: 08705 929 929

Your call will be automatically routed to the Service Centre covering your post code area. For the address of your local Service Force Centre and further information about Service Force, please visit the website at www.serviceforce.co.uk

Please ensure that you have read the section „What to do if....“ as the engineer will make a charge if the fault is

not a mechanical or electrical breakdown even the appliance is under warranty. Please note that proof of

purchase is required for in-guarantee service calls. Help us to help you

Please determine your type of enquiry before writing or telephoning. When you contact us we need to know:

• Your name • Clear and concise details of the fault

• Address and post code • Name and model of the appliance*

• Telephone number • E number*

* This information can be found on the rating plate, which can be seen when the grease filters are removed.

Technical Specifications

Models: EFC 9460 EFC 9415

Dimensions (in cm):

Height 74,5-116 66-116 Width 89,8 89,8 Depth 50 50

Maximum absorbed power: 200 W 215 W

Motor absorption: 1 x 170 W 1 x 175 W Lighting: 2 x 20 W 2 x 20 W Length of the cable: 150 cm 150 cm Electrical connection: 220-240 V 230 W

We reserve the right to generate constructive and chromatic modifications as required by technological growth.

Page 42

Installation

Unpacking

Check that the cooker hood has no damages. Transportation damages should immediately be reported to the one responsible for the transport Damages, faults and eventually missing details should immediately be reported to the seller. Take care of the packing material so that small children cannot play with it.

Placement

The hood is to be mounted on the wall. When installed, the hood must be not less than 60 cm. above electric burners or 75 cm. above gas or mixed-fuel burners (Fig. 8).

Electrical connection (not for UK)

Safety warnings for the electrician

Before connecting the appliance to the power supply, check that the voltage indicated on the rating plate corresponds to the mains power supply available. Appliances fitted with a plug can be connected to any standard power socket within easy access. Should it be necessary to provide a fixed connection, the hood must only be installed by an electrician authorised by the local electricity board. When installing, an omnipolar disconnector with a distance of at least 3 mm between contacts must be provided. Fixed connection of the appliance must only be carried out by an authorised electrician.

Fig. 8

Min

60 cm

Min

75 cm

Electrical connection for UK only

Safety warnings for the electrician

Connect the hood to the mains supply via a double pole switch which has 3 mm minimum separation between the contacts. The switch must be accessible at all times. The following is valid in the United Kingdom only:

- the wire which is coloured green and yellow must be connected to the terminal which is marked with the letter E or by the earth symbol ( ), or coloured green or green and yellow;

- the wire which is coloured blue must be connected to the terminal which is marked with the letter N or coloured black, -

- the wire which is coloured brown must be connected to the terminal which is marked with the letter L or coloured red.

Page 43

Mounting accessories included

1 deflector 1 chimney support (3 pieces to assemble) 4 metal screws 4 x 8 (to assemble the chimney

support)

4 metal screws 3,5 x 9,5 (to affix the deflector to

the support)

1 reduction flange Ø 125-120 mm (Only for model

EFC 9460 X / 942 120 705)

1 support bracket 5 wood-screws 5 x 45 mm (for wall mounting) 5 wall plugs Ø 8 mm (for wall mounting) 2 metal screws 2,9 x 6,5 (for chimney flue

mounting)

6 metal screws 4 x 20 (to affix the screen to the

cooker hood)

1 allen spanner (for TORX screws)

Attention - for EFC 9415 only! The deflector and the relative fixing screws are not supplied when the upper section of the chimney has no side slots.

Assembling the chimney flue support/ bracket (3 parts):

The three parts should be fixed with 4 screws, the support extension is adjustable and should correspond to the internal width of the telescopic chimney flue. Fig. 9.

Fig. 9

Page 44

Installation

Wall unit mounting - Fig. 10

Disconnect the hood during electrical connection, by turning the home mains switch off. Remove the 2 screws fitted inside the lower part of the hood at the points in which it is fixed to the suction unit (see also operation 3).

• Rest the suction unit on a flat surface and thread the lower part of the hood onto it (1).

• Make all the electrical connections between the two parts (2).

• Fasten the hood to the suction unit using 8 screws (3).

• Sign the wall with a center line, this will aid mounting procedure (4), position the template so that the mid line printed on the template matches with the center line previously signed, the lower side of the template corresponds to the lower side of the hood once mounted (5).

• Drill two holes Ø 8mm and fix the support bracket with two wall plugs and screws (6).

• Hang the hood (7) adjust its position (8-9) and from the inside of the hood

sign one point for definitive fixing (10), remove the hood (11) and drill an hole Ø 8mm (12), fit a wall plugs (13).

• Drill two holes Ø 8mm on the upper side close to the ceilling (14), fit two wall plugs and fix the chimney support with two screws (15).

• Hang the hood again (16).

• Fix it definitively with a screw

(17). To simplify the mounting operation remove the carbon filter frame.

• In case the hood is to be used in

filter version, mount the deflector F on the chimney support G with four

screws 2,9x6,5 and fit an exhausting pipe (18) to connect deflector to the outlet hole D of the hood. In case the hood is to be used in exhausting version, then the deflector must not be mounted and fit an exhausting pipe (18) to connect outlet hole D of the hood to the outside.

• Make electrical connection (13), but leave the hood disconnected from the home general electric panel.

• Fix the chimney (16a) to the chimney support (16b).

Slide down the lower section on the proper housing on top of the hood. Connect the hood the the home general electric panel and check if the hood work properly.

20a

Fig. 10

20a

7-16

20b

Page 45

Indice

Avvertenze per la sicurezza ............................................................................................................................. 46

Per l’installatore .....................................................................................................................................................46

Per l’utente ............................................................................................................................................................ 46

Introduzione ....................................................................................................................................................... 4 7

Versione aspirante..................................................................................................................................................47

Versione filtrante ....................................................................................................................................................47

Funzionamento della cappa - EFC 9460 ......................................................................................................... 48

Funzionamento della cappa - EFC 9415 ......................................................................................................... 49

Manutenzione e cura ......................................................................................................................................... 5 0

Pulizia .....................................................................................................................................................................50

Filtro grassi in metallo ............................................................................................................................................50

Apertura del filtro grassi in metallo ........................................................................................................................50

Filtro al carbone ..................................................................................................................................................... 51

Sostituzione delle lampade ..................................................................................................................................... 51

Accessori speciali .............................................................................................................................................. 52

Servizio assistenza tecnica ............................................................................................................................... 52

Dettagli tecnici ................................................................................................................................................... 52

Installazione ........................................................................................................................................................ 5 3

Rimozione dell’imballaggio .....................................................................................................................................53

Ubicazione ............................................................................................................................................................. 53

Collegamento Elettrico ........................................................................................................................................... 53

Accessori per il montaggio inclusi ..........................................................................................................................53

Montaggio .............................................................................................................................................................. 54

Prima di usare la cappa vi raccomandiamo tuttavia di leggere attentamente il presente manuale che vi fornirà una chiara descrizione dell’apparecchio e delle sue molteplici funzioni. Per evitare i rischi che sempre si corrono utilizzando apparecchi elettrici, è importante che la vostra nuova cappa aspirante venga installata correttamente e che quindi leggiate attentamente le istruzioni onde evitare un uso inadeguato e rischi inutili. Conservate il manuale d’istruzioni a portata di mano per quando utilizzerete la vostra nuova cappa.

Page 46

Avvertenze per la sicurezza

Per l’installatore

• Nella versione aspirante, la cappa deve essere collegata ad un tubo di scarico da Ø 150 mm.

Solo per modello EFC 9460 X / 942 120 705:

Se un tubo del diametro di 125mm è già installato ed esce all’esterno dalle pareti o dal tetto, è possibile utilizzare la flangia di riduzione 150/ 125mm inclusa. In questo caso la cappa risulterà leggermente più rumorosa.

• Durante l’installazione, rispettare le se- guenti distanze minime dai piani di cottura/ fornelli a gas: piani di cottura elettrici 600 mm fornelli a gas 750 mm fornelli a carbone e petrolio 800 mm min.

• Le norme nazionali sui sistemi a combustione stabiliscono una depressione massima di 0.004 bar nei locali.

• L’uscita dell’aria non deve essere collegata a canne fumarie o condotti di combustione del gas. L’uscita dell’aria non deve in nessun caso essere collegata ai condotti di ventilazione di locali dove sono installati apparecchi a combustione.

• L’installazione dell’uscita dell’aria deve essere conforme alle norme stabilite dagli enti preposti.

• Quando l’apparecchio viene utilizzato nella versione aspirante, il diametro del condotto di ventilazione deve essere lo stesso del tubo di uscita della cappa.

• La regolamentazione edilizia nazionale e regionale impone numerose limitazioni all’uso di cappe ed elettrodomestici a combustione collegati ad una canna fumaria come gli apparecchi di riscaldamento a carbone o a petrolio oppure stufette a gas nello stesso ambiente.

• Le cappe possono essere utilizzate con elettrodomestici collegati ad una canna fumaria senza correre pericoli soltanto se il locale e/o appartamento (combinazione aria/ambiente) è ventilato dall’esterno a mezzo di un foro di ventilazione grande di circa 500-600 cm2 per evitare la formazione di una depressione durante il funzionamento della cappa.

• In caso di dubbi, contattare l’ente di controllo preposto oppure l’ispettorato edilizio.

· Poiché nei locali con apparecchi a combustione la norma prevede un”foro di uscita delle stesse dimensioni del foro di ventilazione”, un foro più grande di 500-600 cm2, potrebbe ridurre il

rendimento della cappa aspirante.

• Nella versione filtrante, la cappa funzionerà senza correre alcun rischio e dover ricorrere alle misure summenzionate.

• Qualora la cappa venisse utilizzata nella versione aspirante, per un funzionamento ottimale dovranno essere osservate le seguenti norme:

- tubo di uscita breve e diritto

- ridurre al minimo le curve

- evitare di installare tubi con angoli acuti, devono avere soltanto curve a largo raggio.

- utilizzare tubi più larghi possibile (preferibilmente dello stesso diametro del foro di uscita).

• L’inosservanza di queste regole fondamentali porterà ad una riduzione drastica del rendimento e aumenterà la rumorosità della cappa.

Per l’utente

• Coprire sempre gli elementi accesi per evitare che il calore in eccesso danneggi l’elettrodomestico. Nel caso di fornelli alimentati a gas, petrolio e carbone evitare le fiamme libere.

• Controllare attentamente la frittura di cibi sui piani di cottura /fornelli.

• L’olio surriscaldato della pentola potrebbe prendere fuoco.

• Nel caso in cui l’olio utilizzato sia sporco, potrebbe aumentare il rischio di autocombustione.

• E’ estremamente importante notare che il surriscaldamento può essere causa di incendi.

• E’ vietato cuocere cibi alla fiamma sotto la cappa.

• Disinserire sempre l’apparecchio dalla rete elettrica prima di effettuare qualsiasi operazione di manutenzione, inclusa la sostituzione di lampade (togliere il fusibile dal portafusibili oppure disinserire l’interruttore automatico).

• E’ molto importante pulire la cappa e sostituire il filtro agli intervalli consigliati. L’inosservanza delle suddette disposizioni potrebbe causare l’accumulo di depositi di grasso, comportando rischi di incendio.

Page 47

Introduzione

• La cappa è messa in commercio nella versione aspirante ma può anche essere utilizzata nella versione filtrante installando un filtro al carbone attivo (accessorio speciale).

• Per questo tipo di funzionamento sarà necessario il filtro al carbone ELECTROLUX originale (vedere Accessori Speciali).

Versione aspirante

• I fumi vengono espulsi all’esterno attraverso un tubo collegato alla flangia. Fig. 1.

• Per un miglior rendimento, il tubo dovrebbe avere lo stesso diametro del foro di uscita.

Flangia

Fig. 1

Versione filtrante

• L’aria viene filtrata da un filtro al carbone e riciclata nell’ambiente.

•· Per il funzionamento della cappa nella versione filtrante è necessario un filtro al carbone attivo originale ELECTROLUX KF 20 (Vedi “Acces- sori speciali”).

• Fissare il deflettore usando 4 viti di 3,5 x 9,5 mm di diametro. Fig. 2.

Attenzione! Il modello EFC 9415 con camino senza sgrigliature non è provvisto di deflettore e delle relative viti di fissaggio.

Fig. 2

Page 48

Funzionamento della cappa - EFC 9460

• La cappa è provvista di un motore a più veloci- tà. Si consiglia di mettere in funzione la cappa alcuni minuti prima di iniziare a cucinare per fare in modo che si crei una depressione all’interno del locale e di lasciarla in funzione dopo aver terminato la cottura dei cibi per circa 15 minuti o fino alla scomparsa degli odori. I comandi si trovano nel pannello frontale dell’apparecchio:

• Tasto luce: Questo tasto serve per accendere e spegnere le lampade di cui la cappa è fornita.

• Tasto ON/OFF motore e selezione velocità 1: Questo tasto serve per accendere l'aspirazio-

ne della cappa e selezionare la velocità 1 (o potenza di aspirazione 1).

• Tasto di selezione velocità 2: Questo tasto serve per selezionare la velocità 2 (o potenza di aspirazione 2).

• Tasto di selezione velocità 3: Questo tasto serve per selezionare la velocità 3 (o potenza di aspirazione 3).

Tasto ON/OFF

Tasto luce

motore e velocità 1

Tasto velocità 2

Fig. 3

Tasto velocità 3

Ventilazione corretta

Affinché la cappa aspirante funzioni correttamente si dovrebbero chiudere le finestre della cucina e aprire una finestra in una stanza adiacente.

Page 49

Funzionamento della cappa - EFC 9415

• La cappa è provvista di un motore a più velocità. Si consiglia di mettere in funzione la cappa alcuni minuti prima di iniziare a cucinare per fare in modo che si crei una depressione all’interno del locale e di lasciarla in funzione dopo aver terminato la cottura dei cibi per circa 15 minuti o fino alla scomparsa degli odori. I comandi si trovano nel pannello frontale dell’apparecchio:

ABCDEFGH I

Fig. 4

A – interruttore principale, cappa accesa/spenta B – Funzionamento e selezione delle velocità del

motore 1-2-3-1-2-…. C – indica la velocità 1 D - indica la velocità 2 ( LED) e la saturazione del

filtro grassi (spia lampeggiante). E – Indica la velocità 3 (LED) e la saturazione del

filtro al carbone attivo (spia lampeggiante). F – Indica la massima velocità (LED) G – Massima velocità accesa/spenta (LED). La

massima velocità funziona per cinque minuti:

Se la cappa è accesa quando viene messa in

funzione la massima velocità, l’apparecchio

ritornerà alla velocità precedente al termine

dei cinque minuti.

Se la cappa è spenta quando viene messa in

funzione la massima velocità, l’apparecchio si

spegnerà automaticamente al termine dei

cinque minuti.

Per interrompere la massima velocità, spingere

il tasto A oppure B. H- Illuminazione spenta I- Illuminazione accesa

Se la cappa o i comandi non dovessero funzionare: disconnettere l’alimentazione per almeno 5 secondi e rimettere l’apparecchio nuovamente in funzione.

La cappa viene acquistata completa di filtro al carbone attivo e la spia di saturazione viene attivata come segue: Tenere premuti i tasti B e G contemporaneamente per tre secondi. Inizialmente soltanto il LED indicatore del filtro grassi D viene attivato, subito dopo il LED indicatore del filtro al carbone attivo D verrà messo in funzione, a questo punto il controllo dello stato di saturazione è stato attivato. Per spegnere: tenere premuti i tasti B e G per tre secondi finché non inizia a lampeggiare il LED spia del filtro al carbone attivo.

Led – indicatore del filtro grassi D

Il LED indicatore del filtro grassi C lampeggia quando necessita di essere pulito. Seguire le istruzioni per la manutenzione.

Led – indicatore del filtro al carbone attivo E

Il LED indicatore del filtro al carbone attivo si accende quando il filtro deve essere sostituito. Questo si dovrebbe verificare dopo circa 160 ore di funzionamento dalla prima messa in funzione.

Dispositivo per il controllo del filtro grassi e al carbone attivo.

Questo tipo di cappa è predisposta per un dispositivo che segnala quando il filtro grassi o il filtro al carbone attivo necessita di essere pulito (venduto con il filtro al carbone attivo dalla ditta produttrice specializzata in apparecchi di aspirazione). Questo tipo di cappa viene fornita dal fabbricante senza il filtro al carbone attivo pertanto la spia di saturazione è disattivata.

Ripristino dell’indicatore di saturazione

Dopo aver pulito il filtro, tenere premuto il tasto A per 3 secondi fino a che il LED D o E smettono di lampeggiare.

Ventilazione corretta

Affinché la cappa aspirante funzioni correttamente si dovrebbero chiudere le finestre della cucina e aprire una finestra in una stanza adiacente.

Page 50

Manutenzione e cura

• Disconnettere sempre l’apparecchio dalla rete elettrica prima di iniziare qualsiasi operazione di

manutenzione.

Pulizia

• Attenzione: disconnettere l’apparecchio dalla rete elettrica prima di effettuare qualsiasi operazione di pulizia.

• Non introdurre oggetti acuminati nella griglia di protezione del motore.

• Per lavare esternamente la cappa usare una soluzione detergente delicata. Non utilizzare detergenti caustici, polveri o spazzole abrasive.

• Pulire saltuariamente il pannello comandi e la griglia del filtro con un panno umido e detergenti delicati.

• E’ estremamente importante pulire la cappa e sostituire i filtri agli intervalli consigliati. L’inos- servanza delle suddette disposizioni potrebbe causare l’accumulo di depositi di grasso, comportando rischi di incendio.

Filtro grassi in metallo

• Il filtro grassi ha lo scopo di aspirare le particelle di grasso che si formano durante la cottura dei cibi. Deve essere sempre utilizzato in entrambe le versioni ad evacuazione esterna o a riciclo interno. Attenzione: il filtro grassi in metallo deve essere tolto e lavato sia a mano che in lavastoviglie ogni 4 settimane.

Attenzione

• L’inosservanza delle norme di pulizia dell’appa- recchio e della sostituzione dei filtri comporta rischi di incendi. Si raccomanda quindi di attenersi alle istruzioni suggerite.

• Si declina ogni responsabilità per eventuali danni al motore, incendi provocati da un’impropria manutenzione o dall’inosservanza delle suddette avvertenze.

Apertura del filtro grassi in metallo

• Estrarre il fermo verso il basso, quindi estrarre il filtro tirando verso il basso. Fig. 5.

Lavaggio dei filtri a mano

• Lasciare i filtri a bagno per circa un ora in acqua calda con un detersivo sciogli grasso, risciacquare abbondantemente con acqua calda . Se necessario ripetere l’operazione. Rimettere a posto i filtri quando sono asciutti.

Lavaggio in lavastoviglie

• Sistemare i filtri nella lavastoviglie. Selezionare il programma di lavaggio più potente e la temperatura più elevata, almeno 65° C . Ripetere l’operazione. Rimettere i filtri al loro posto quando sono asciutti. Quando il filtro grassi in metallo viene lavato in lavastoviglie, può leggermente scolorire senza però influire sulle sue prestazioni.

• Pulire l’interno della cappa usando soltanto una soluzione detergente calda (evitare detersivi caustici, polveri abrasive o spazzole).

Fig. 5

Page 51

Filtro al carbone

· Si raccomanda di utilizzare il filtro al carbone attivo soltanto durante il funzionamento della cappa nella versione filtrante.

· Per il funzionamento della cappa nella versione filtrante è necessario il filtro al carbone attivo ELECTROLUX originale (vedere Accessori Speciali).

Pulizia/sostituzione del filtro al carbone

• Diversamente dagli altri tipi, il filtro al carbone LONGLIFE può essere pulito e reso nuovamente attivo. Si raccomanda, in uso normale, di pulire il filtro ogni due mesi. Il lavaggio in lavastoviglie è il miglior modo per pulirlo. Usare un normale detersivo e scegliere la temperatura più elevata (65° C). Lavare il filtro separatamente in modo che nessun residuo di cibo rimanga attaccato al filtro e possa in seguito causare cattivi odori. Per poter nuovamente usare il carbone, asciugare il filtro nel forno per 10 minuti ad una temperatura massima di 100° C. Si suggerisce di sostituire il filtro al carbone dopo circa tre anni in quanto la capacità di assorbimento degli odori potrebbe diminuire.

• Montaggio

Togliere la struttura i che sostiene il filtro h girando di 90° circa i pomelli g. Inserire il materassino di carbone all’interno della struttura e riposizionare tutte le parti nelle loro sedi . Fig.

• Per smontare il filtro procedere in senso inverso

• Specificare sempre il codice del modello della

cappa ed il numero di serie quando vengono ordinati i filtri sostitutivi. Questi dati si trovano nella targhetta di identificazione all’interno dell’apparecchio.

• Il filtro al carbone attivo può essere richiesto al servizio assistenza tecnica ELECTROLUX.

Sostituzione delle lampade

Bild 6

• Disconnettere l’apparecchio dalla rete elettrica.

• Premere la plafoniera (1) e sganciare (2).

• Sostituire la lampada danneggiata (3).

• Richiudere la plafoniera (4).

• Nel caso in cui la luce non dovesse funzionare,

assicurarsi che le lampade siano state correttamente installate prima di chiamare l’assistenza tecnica.

Bild 7

Page 52

Accessori speciali

Filtro al carbone KF 20 E-Nr. 942 120 600

Servizio assistenza tecnica

E’ possibile telefonare al nostro servizio di assistenza tecnica (vedere lista dei centri di assistenza tecnica) ogniqualvolta si desiderano informazioni o in caso di guasti. Si raccomanda di specificare:

1. Il codice del modello

2. Il numero di serie (E- Nr.)

3. Il numero di fabbricazione (F-Nr.)

Questi dati si trovano nella targhetta di identificazione all’interno dell’apparecchio dietro il filtro grassi.

Ci riserviamo il diritto di cambiare le caratteristiche ed i colori dei prodotti frutto della nostra politica di continuo sviluppo tecnologico.

Dettagli tecnici

Modello: EFC 9460 EFC 9415

Dimensione (in cm):

Altezza 74,5-116 66-116 Larghezza 89,8 89,8 Profondità 50 50

Potenza massima assorbita: 200 W 215 W

Assorbimento motore: 1 x 170 W 1 x 175 W Assorbimento luci: 2 x 20 W 2 x 20 W

Lunghezza del cavo: 150 cm 150 cm Collegamento elettrico: 220-240 V 230 W

Ci riserviamo di apportare modifiche costruttive e cromatiche richieste dall’evoluzione tecnologica.

Page 53

Installazione

Rimozione dell’imballaggio

Controllate che la cappa aspirante non sia danneggiata. Danni dovuti al trasporto vanno segnalati immediatamente al responsabile del trasporto. In caso di danni, difetti o pezzi mancanti, occorre comunicarlo tempestivamente al rivenditore. Tenete sotto controllo il materiale d’imballaggio ed evitate che i bambini vi giochino.

Ubicazione

La cappa va montata sul muro. Una volta installata, la cappa deve trovarsi almeno 60 cm sopra i piani di cottura elettrici e 75 sopra quelli combinati o a gas (Fig. 8).

Fig. 8

Min

60 cm

Collegamento Elettrico

Avvertenze per l’elettricista

Prima di effettuare qualsiasi collegamento assicurarsi che la tensione di rete corrisponda alla tensione riportata sull’etichetta caratteristiche. Gli apparecchi forniti di spina possono essere collegati ad una presa standard facilmente accessibile. Nel caso in cui fosse necessario un allacciamento fisso, la cappa deve essere esclusivamente installata da un elettricista iscritto all’albo. L’installazione deve prevedere un sezionatore omnipolare con distanza minima fra i contatti di 3 mm. Si declina ogni responsabilità per malfunzionamenti derivanti dall’inosservanza delle suddette disposizioni. L’allacciamento fisso dell’apparecchio deve essere effettuato soltanto da un elettricista autorizzato.

Accessori per il montaggio inclusi

1 deflettore 1 supporto camino (3 pezzi da assemblare) 4 viti per metallo 4 x 8 per l’assemblaggio del

supporto camino

4 viti per metallo 3,5 x 9,5 (per fissare il defletto-

re)

1 flangia di riduzione Ø 125-120 mm (Solo per

modello EFC 9460 X / 942 120 705)

1 Staffa di supporto 5 viti per legno 5 x 45 mm (per i fissaggi al muro) 5 tasselli Ø 8 mm (per i fissaggi al muro) 2 viti per metallo 2,9 x 6,5 (per fissare il camino) 6 viti per metallo 3 x 9 (per fissare il camino

1 chiave a brucola (per viti TORX)

Attenzione! Il modello EFC 9415 con camino senza sgrigliature non è provvisto di deflettore e delle relative viti di fissaggio.

inferiore).

• Assemblare il supporto camino :

Le tre parti devono essere fissate tra loro con 4 viti, l’estensione del supporto è regolabile e deve corrispondere alla larghezza interna del camino telescopico. Fig. 9.

Fig. 9

Min

75 cm

Page 54

Installazione

Montaggio - Fig. 10

Scollegare la cappa agendo sul quadro generale domestico nelle fasi del collegamento elettrico. Togliere le 2 viti montate all‘interno della parte inferiore della cappa nei punti di fissaggio con il gruppo aspirante (vedi anche operazione 3 - rimuovere il/i filtro/i grassi).

• Appoggiare il gruppo aspirante su un piano ed infilare su di esso la parte inferiore della cappa (1).

• Eseguire le connessioni elettriche fra le due parti (2).

• Fissare definitivamente la cappa al gruppo aspirante con 8 viti (3).

• Tracciare un asse sulla parete utile per il montaggio (4), posizionare la dima facendo combaciare la sua linea centrale con l’asse precedentemente disegnato, la parte inferiore della dima corrisponde alla parte inferiore della cappa installata (5).

• Eseguire due fori diametro 8 mm, fissare la staffa con due tasselli e due viti (6).

• Appendere la cappa (7) e regolarne la posizione (8-9). Tracciare un punto dall’interno della cappa per fissare definitivamente l’apparecchio (10). Togliere la cappa (11), praticare un foro diametro 8mm (12), inserire un tassello (13).

• Eseguire due fori diametro 8 mm più in alto vicino al soffitto (14), inserire due tasselli e fissare il supporto G con due viti (15).

• Appendere nuovamente la cappa (16).

• Fissare definitivamente la cappa con una vite (17). Togliere temporaneamente il telaio del filtro al carbone per facilitare l'operazione).

• Qualora la cappa venisse utilizzata nella versione filtrante, montare il deflettore F al supporto del camino G utilizzando quattro viti 2,9 x 6,5 e installare il tubo di scarico dei fumi (18) per collegare il foro di uscita dell’aria A della cappa con il deflettore F. Qualora la cappa venisse utilizzata nella versione aspirante, il deflettore F non deve essere montato installare invece il tubo di scarico dei fumi (18) per collegare il foro di uscita dell’aria A della cappa con l'esterno.

• Preparare il collegamento elettrico (19).

• Fissare la parte superiore del camino (20a) al relativo supporto (20b).

Infilare la parte inferiore del camino nell’apposito alloggiamento sopra la cappa. Collegare la cappa alla rete elettrica e controllare il suo perfetto posizionamento.

20a

Fig. 10

20a

7-16

20b

Page 55

Page 56

LI1X8E Ed. 03/03
