Índice
Indicações de segurança ................................................................................................................................. 62
para o instalador dos móveis de cozinha ............................................................................................................... 62
para o utilizador.....................................................................................................................................................62
Informações gerais ........................................................................................................................................... 63
Sistema de aspiração do ar ................................................................................................................................... 63
Sistema de circulação do ar ..................................................................................................................................63
Uso do exaustor ................................................................................................................................................ 64
Dispositivos de controlo saturação filtro gorduras e de carvão activo.................................................................. 65
Ventilação correcta ...............................................................................................................................................65
Manutenção ....................................................................................................................................................... 66
Limpeza ................................................................................................................................................................66
Filtro metálico antigordura ....................................................................................................................................66
Remoção dos painéis frontais ...............................................................................................................................66
Filtro de carvão activo ..........................................................................................................................................67
Substituição da lâmpada........................................................................................................................................67
Acessórios ......................................................................................................................................................... 68
P
Serviço de assistência ...................................................................................................................................... 68
Se o exaustor não funcionar ............................................................................................................................ 68
Dados Técnicos ................................................................................................................................................. 69
Instalação ........................................................................................................................................................... 69
Desembalar........................................................................................................................................................... 69
Colocação .............................................................................................................................................................69
Ligação eléctrica................................................................................................................................................... 69
Acessórios incluídos.............................................................................................................................................. 70
Montagem .............................................................................................................................................................70
Antes de usar a coifa recomendamos ler cuidadosamente o presente manual que lhe fornecerá uma clara
descrição do aparelho e de suas múltiplas funções.
Para evitar de correr os riscos aos quais estamos expostos ao utilizar aparelhos eléctricos, é importante que sua
nova coifa aspirante seja correctamente instalada e que, para evitar um uso inadequado e riscos inúteis, as
instruções sejam lidas com muita atenção.
Conservar o manual de instruções em local de fácil acesso para quando sua nova coifa for utilizada.
61
Page 3
Indicações de segurança
para o instalador dos móveis de
cozinha
O tubo de evacuação do ar deve ter um
diâmetro de 150 mm se o aparelho for utilizado
para evacuar o ar para o exterior.
Atenção: O tubo não é fornecido e deve
ser adquirido separadamente.
Durante a instalação respeitar as seguintes
distâncias mínimas dos planos de
cozimento:
planos de cozimento eléctricos 300 mm
Atenção! A coifa não pode ser instalada
sobre fogões a gás.
A depressão do ar no ambiente onde são
instalados sistemas de aquecimento não deve
ser superior a 4 Pa (4x10
funcionam simultaneamente quer o exaustor
com evacuação do ar, quer os sistemas de
aquecimento.
O ar aspirado não deve ser eliminado através de
chaminés. Além disso, é proibido evacuar o ar
através de condutas de ventilação dos
ambientes dentro das quais estejam instalados
sistemas de aquecimento.
Para evacuar o ar aspirado através de uma
chaminé não utilizada há muito tempo, será
preciso obter o parecer positivo de um limpachaminés qualificado.
A evacuação do ar aspirado deverá ser feita de
acordo com as prescrições das normas locais
vigentes.
Quando o exaustor for utilizado no modo de
evacuação, será necessário prever no ambiente
uma abertura, com dimensões suficientes, para
a entrada do ar (aproximadamente as mesmas
dimensões do furo de evacuação).
Algumas normas locais da construção civil
apresentam restrições para o uso simultâneo,
num mesmo ambiente, de exaustores de
aspiração e de sistemas de aquecimento ligados
a uma chaminé, tais como aquecedores a
carvão, a nafta ou a gás.
O funcionamento simultâneo e sem riscos de
aparelhos ligados a chaminés e de exaustores só
pode ser garantido se o ambiente e/ ou o
apartamento (com aposentos comunicantes)
tiver uma entrada de ar adequada de cerca de
500-600 cm
durante o funcionamento do exaustor.
Se tiver dúvidas, solicite o parecer e a
aprovação de um limpa- chaminés qualificado
da sua região ou da entidade local competente.
Visto que para os ambientes onde não estão
instalados sistemas de aquecimento vale a regra
de prever uma abertura para a entrada do ar de
dimensões iguais às da abertura de evacuação,
o rendimento do sistema de evacuação pode
resultar reduzido se a entrada do ar for superior
a 500-600 cm
2
, para impedir uma depressão
2
.
-5
bars), quando
O funcionamento do exaustor com circulação
do ar não apresenta nenhum tipo de perigo nas
condições conhecidas, não estando por isto
sujeito a nenhuma das prescrições indicadas
acima.
As condições óptimas para o funcionamento do
exaustor com evacuação do ar são garantidas
se forem respeitadas as seguintes indicações:
- prever um traçado breve e directo
- utilizar o menor número possível de cotovelos
nos tubos
- instalar os tubos com curvas de raio largo em
vez de usar ângulos rectos
- utilizar tubos com o maior diâmetro possível
(mín. Ø 150 mm).
O não cumprimento destas regras de base
provocará uma perda sensível de potência e um
aumento do ruído emitido pelo aparelho.
para o utilizador
Todas as reparações devem ser feitas
exclusivamente por um técnico especializado.
Em caso de avaria, dirija-se ao nosso Serviço de
Assistência Pós-venda ou ao seu revendedor.
Certifique-se de que a chama fique coberta
durante o funcionamento do exaustor para
evitar que o calor excessivamente intenso possa
danificá-lo. É terminantemente proibido usar o
exaustor com a chama não coberta nos fogões
a gás, a nafta e a carvão.
Durante o funcionamento do exaustor é
necessário manter as frigideiras sempre sob
controlo.
O óleo e a gordura aquecidos inflamam-se com
extrema facilidade Tome sempre muito
cuidado durante o funcionamento do exaustor.
A utilização de óleo usado pode provocar mais
facilmente fenómenos de autocombustão.
Lembre-se de que os fenómenos de
aquecimento excessivo podem ser causa de
incêndios.
É terminantemente proibido flambear
alimentos em baixo do exaustor.
Antes de mexer no exaustor, inclusive para a
substituição de uma lâmpada, é necessário
desligar isolar o aparelho da fonte de
alimentação eléctrica (extraia os fusíveis ou
abra os interruptores automáticos).
É muito importante respeitar os intervalos
de limpeza e de substituição do filtro.
O não cumprimento desta indicação pode
ser causa de incêndios decorrentes da
acumulação de gorduras no filtro.
62
Page 4
Informações gerais
O exaustor de aspiração destina-se à
evacuação do ar mas, graças ao uso de um
filtro de carvão activo (acessório), pode ser
utilizado como aparelho para a circulação do ar.
Neste último caso, será preciso utilizar um filtro
de carvão activo original (ver Acessórios).
Sistema de aspiração do ar
O ar é evacuado para o exterior através de uma

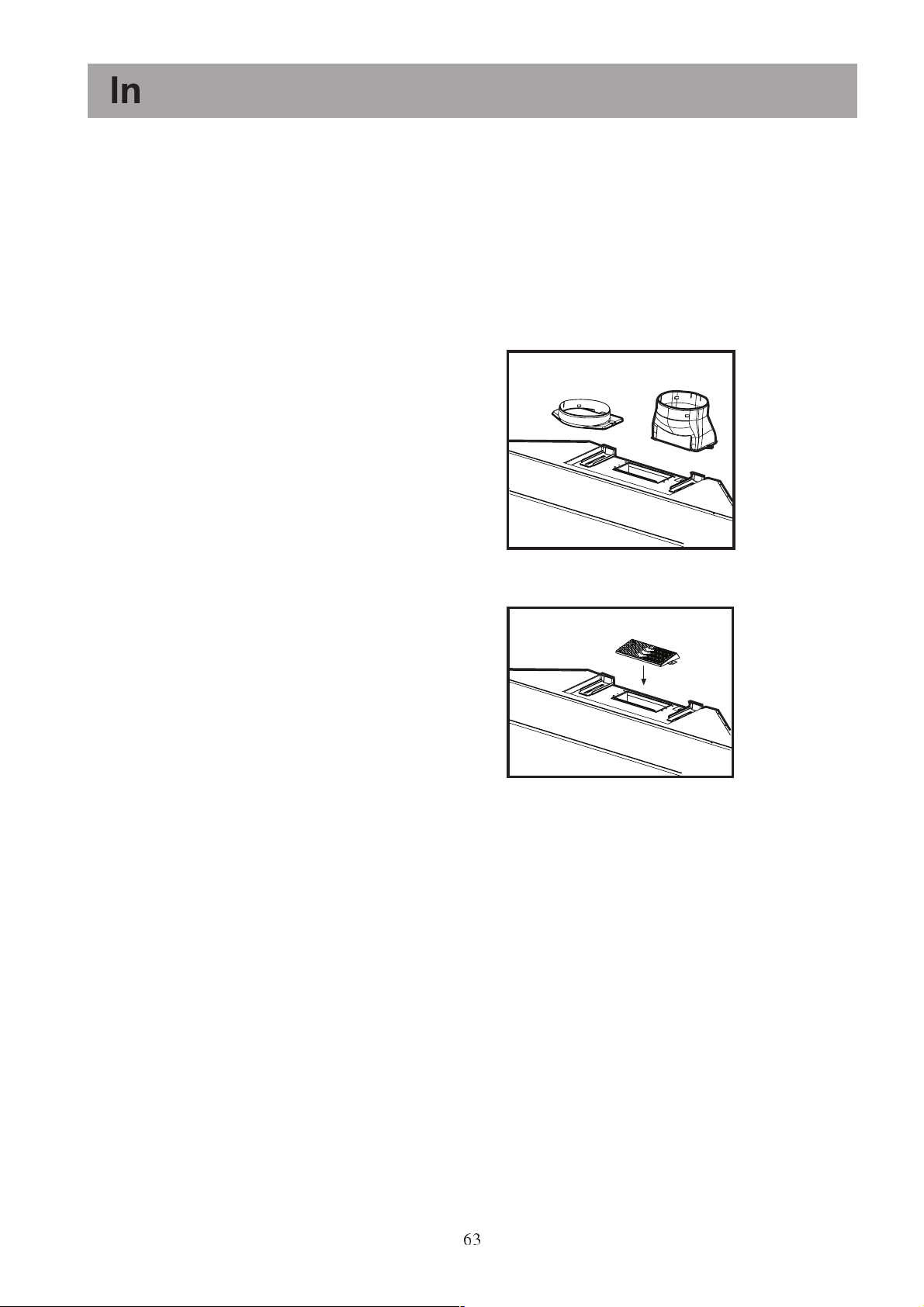

conduta ligada ao tubo de aspiração , Fig. 1.
Para obter a melhor performance, o tubo de
descarga deveria ter um diâmetro idêntico
àquele do anel de conexão.
Sistema de circulação do ar
Anel de conexão
Neste caso, o ar atravessa um filtro de carvão
activo e é reintroduzido no ambiente.
Para o funcionamento com circulação do ar é
preciso utilizar o filtro de carvão activo (ver
Acessórios).
Montar o deflector com 2 parafusos
Ø3,5x9,5mm. Fig. 2.
Fig. 1
Deflector
Fig. 2
63
Page 5
Uso do exaustor
a
b
Fig. 3
A coifa é dotada de um motor com velocidade regulável. Aconselha-se ligar a coifa alguns minutos antes de
iniciar o cozimento e faze-la funcionar por mais 15 minutos após o fim do cozimento de modo a eliminar com
segurança todos os odores.
A coifa pode também ser comandada por meio do painel de comandos ou o controlo remoto (o controlo
remoto é um acessório e deve ser encomendado separadamente, ver parágrafo Acessórios).

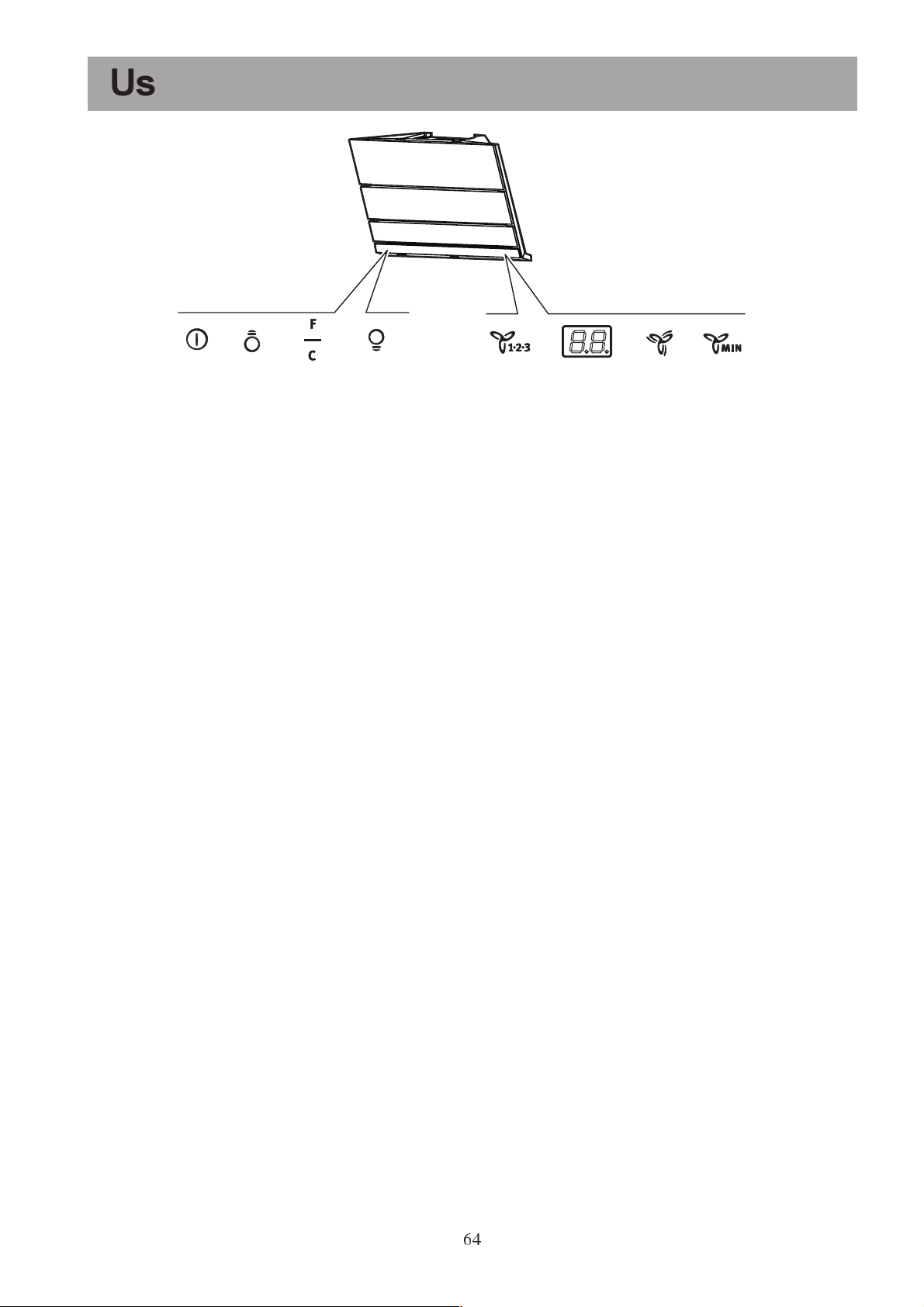

O painel de comandos se encontra em baixo à direita (Luzes e reset filtros) e esquerda (controlo velocidades
potência de aspiração).
12 3 4 5 6 7 8
1 - Botão principal, ON/OFF
Pressionar por menos de 1 1/2 segundos e a coifa fica na posição de stand-by (ponto b ilumina-se).
Pressionar por mais 1 1/2 segundos e a coifa desliga (OFF); TODOS os controlos (excepto o botão de
acendimento da iluminação) são desabilitados (o display está desligado). Para reposicionar a coifa em
Stand by pressionar por mais 1,5 segundos.
2 - Tecla luzes plano de cozimento: OFF - luz baixa - luz total OFF -.....
3 - Tecla reset indicadores de saturação filtros
4 - Tecla luzes superiors: OFF luz total- OFF -....
5 - Põe em funcionamento e selecciona a velocidade do motor 1-2-3-1-2-
6 - Display
7 - Velocidade intensiva on/off. A velocidade intensiva funciona por 5 minutos:
Se a coifa está ligada quando a velocidade intensiva é activada a coifa, após 5 minutos, reverterá para a
velocidade anterior.
Se a coifa está desligada quando a velocidade intensiva é activada a coifa desligará automaticamente após
5 minutos.
Para interromper a velocidade intensiva pressionar os botões 1 ou 7.
A letra P e o tempo remanescente aparecem no display (o ponto a lampeja), em caso de interrupção
ouve-se um sinal acústico.
8 - Timer: temporiza todos os níveis de velocidade (o ponto b lampeja) e a coifa desliga:
o timer está ajustado como segue:
1º nível de velocidade 20 minutos
2º nível de velocidade 15 minutos
3º nível de velocidade 10 minutos
P nível de velocidade 5 minutos
O display mostra o tempo residual de operação e, no fim deste tempo ouve-se um sinal acústico.
Pressionando-se novamente este botão se sai desta função.
Caso a coifa ou os controles não funcionem: desconectar a alimentação por aproximadamente 5 segundos. Após
a reconexão aguardar 15 segundos e verificar se a coifa está operando correctamente.
64
Page 6
Dispositivos de controlo
saturação filtro gorduras e de
carvão activo
Esta coifa é fornecida com um dispositivo que
permite ao usuário ser advertido quando é
necessário limpar o filtro gorduras e substituir o
filtro de carvão activado, se instalado.
A coifa é fornecida sem filtro de carvão activo; por
essa razão o dispositivo de sinalização saturação do
filtro de carvão activo está desactivado.
Caso se deseje instalar um filtro de carvão
activador, ligar o dispositivo de sinalização
saturação filtro de carvão activado:
Posicionar a coifa em OFF, pressionar contemporaneamente as teclas 1 e 3 por 3 segundos: no
início deste procedimento lampejará somente o
LED F, passados 3 segundos iniciará a lampejar
também o LED C para indicar que o dispositivo de
controlo saturação filtro de carvão activador está
agora activo.
Para desactivá-lo pressionar novamente as duas
teclas 1 e 3: após 3 segundos o LED C parará de
lampejar, o dispositivo está desactivado.
Led de sinalização saturação
filtro gorduras (F)
O lampejar deste led adverte o operador que os
filtros gorduras necessitam ser lavados. Isso ocorre
a cada 40 horas de utilização da coifa.
Para a limpeza dos filtros gorduras ler
cuidadosamente as instruções relativas à
manutenção.
Led de sinalização saturação
filtro de carvão activado (C)
O lampejar deste led adverte o operador que o
filtro carvão activador deve ser substituído.
Isso ocorre a cada 160 horas de utilização da coifa.
Ler cuidadosamente as instruções relativas à
substituição do filtro carvão activado.
Reset sinalização saturação
filtro gorduras e filtro de carvão
activado
Uma vez efectuada a limpeza dos filtros gorduras
ou a substituição do filtro de carvão activador
pressionar a tecla 3 por 3 segundos até que o led F
ou o led C não pare de lampejar.
Ventilação correcta
Para que o exaustor de cozinha funcione
correctamente, as janelas da cozinha deverão estar
fechadas. Em vez disso, deverá estar aberta uma
janela numa divisão adjacente.
65
Page 7
Manutenção
Isole o exaustor da fonte de alimentação eléctrica antes de efectuar qualquer operação de
manutenção.
Limpeza
Atenção: desligue o exaustor da alimentação
eléctrica antes de efectuar as operações de limpeza.
Não introduza objectos pontiagudos na grade de
protecção do motor.
Limpe as partes exteriores com um detergente
delicado. Evite o uso de detergentes corrosivos,
escovas ou palhas de aço.
Limpe o painel de comando e a grade do filtro
antigordura com um pano levemente embebido num
detergente líquido delicado.
É muito importante que sejam respeitados os
intervalos de limpeza e de substituição do filtro. O
não cumprimento destas regras pode provocar riscos
de incêndio causados pela acumulação de
substâncias gordurosas no filtro.
Filtro metálico antigordura
A finalidade dos filtros metálicos é a de reter as
partículas de gordura que se formam durante a
cozedura dos alimentos. Os filtros podem ser
utilizados quer no modo de funcionamento com
evacuação, quer no modo de funcionamento com
circulação do ar. Os filtros metálicos antigordura
devem ser removidos de quatro em quatro semanas e
lavados manualmente ou na máquina de lavar louça.
Atenção: o(s) filtro(s) gorduras e o(s) painel(eis)
frontal(ais) devem ser removidos e lavados a mão
cada 4 semanas. Não usar detergentes agressivos.
Para acceder al filtro antigrasa, quite primero los
paneles laterales que lo esconden.
Atenção
O não cumprimento das instruções fornecidas
para a limpeza do aparelho e para a limpeza ou
substituição do filtro pode provocar riscos de
incêndio.
O fabricante declina toda e qualquer
responsabilidade pelos danos ao motor ou
decorrentes de incêndio, provocados por uma
manutenção inadequada ou pelo não
cumprimento das indicações de segurança
citadas anteriormente.
Extrair
Desenganchar

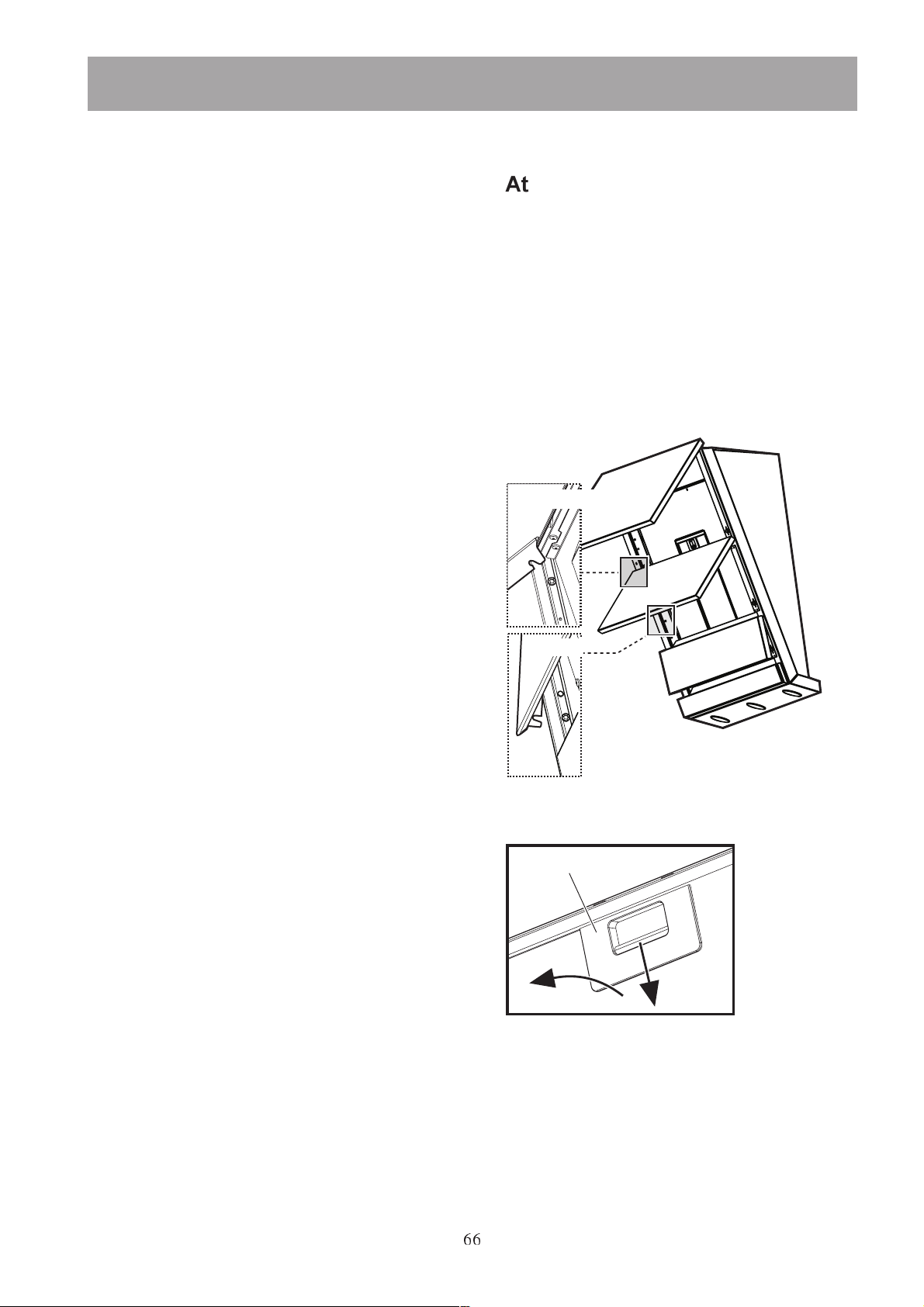

Remoção dos painéis frontais:
Extrair o painel, girar para cima e desenganchar.
Repetir a operação para todos os painéis. Fig. 4.
Remoção do filtro metálico de gorduras
Empurrar a alça para baixo e, então, extrair o filtro.
Fig. 5.
Lavagem manual
Mergulhar o(s) filtro(s) metálico(s) de gorduras por
aproximadamente uma hora em água quente com um
detergente para gorduras, então, enxaguar com muita
água quente. Se necessário repetir o procedimento.
Remontar os filtros de gorduras quando estes
estiverem secos.
Máquina de lavar louças
Colocar os filtros de gorduras na máquina de lavar
louças. Seleccionar o programa de limpeza mais
potente e na mais alta temperatura, no mínimo 65 °C.
Repetir o procedimento. Remontar os filtros de
gorduras quando estes estiverem secos.
Quando os filtros metálicos de gorduras são lavados
em máquina de lavar louças pode ocorrer uma
Fig. 4
Alça
Fig. 5
pequena descoloração dos mesmos, este facto
não tem nenhuma influência em sua performance.
Limpar internamente a caixa utilizando apenas
uma solução quente de detergente (nunca
utilizar detergentes cáusticos, pós abrasivos ou
escovas).
66
Page 8
Filtro de carvão activo
O filtro de carvão activo é utilizado quando o
exaustor funciona na
versão com circulação do ar.
Deverão sempre ser utilizados filtros de carvão
activo originais (ver Acessórios).
Limpeza/substituição do filtro de carvão
activo
Diferentemente de outros filtros do mesmo tipo,
o filtro de carvão LONG LIFE pode ser limpo e
reutilizado. Em condições de uso normais, é
preciso limpar o filtro de dois em dois meses
(em caso de utilização da coifa por 2,5 horas
por dia em média).
Aconselhamos lavar o filtro em máquina de
lavar louça à temperatura máxima e utilizando
um detergente normal. Quando lavar o filtro,
não ponha na máquina de lavar louça nenhum
utensílio de cozinha para evitar que partículas de
alimentos se depositem no filtro, com o risco de
provocar maus cheiros. Para reactivar o carvão,
basta secar o filtro no forno. Regule a temperatura do forno para 100 °C e deixe secar durante
10 minutos.
Depois de cerca de três anos, o filtro deve ser
substituído porque terá perdido grande parte da
sua capacidade de reter os odores.
Montagem

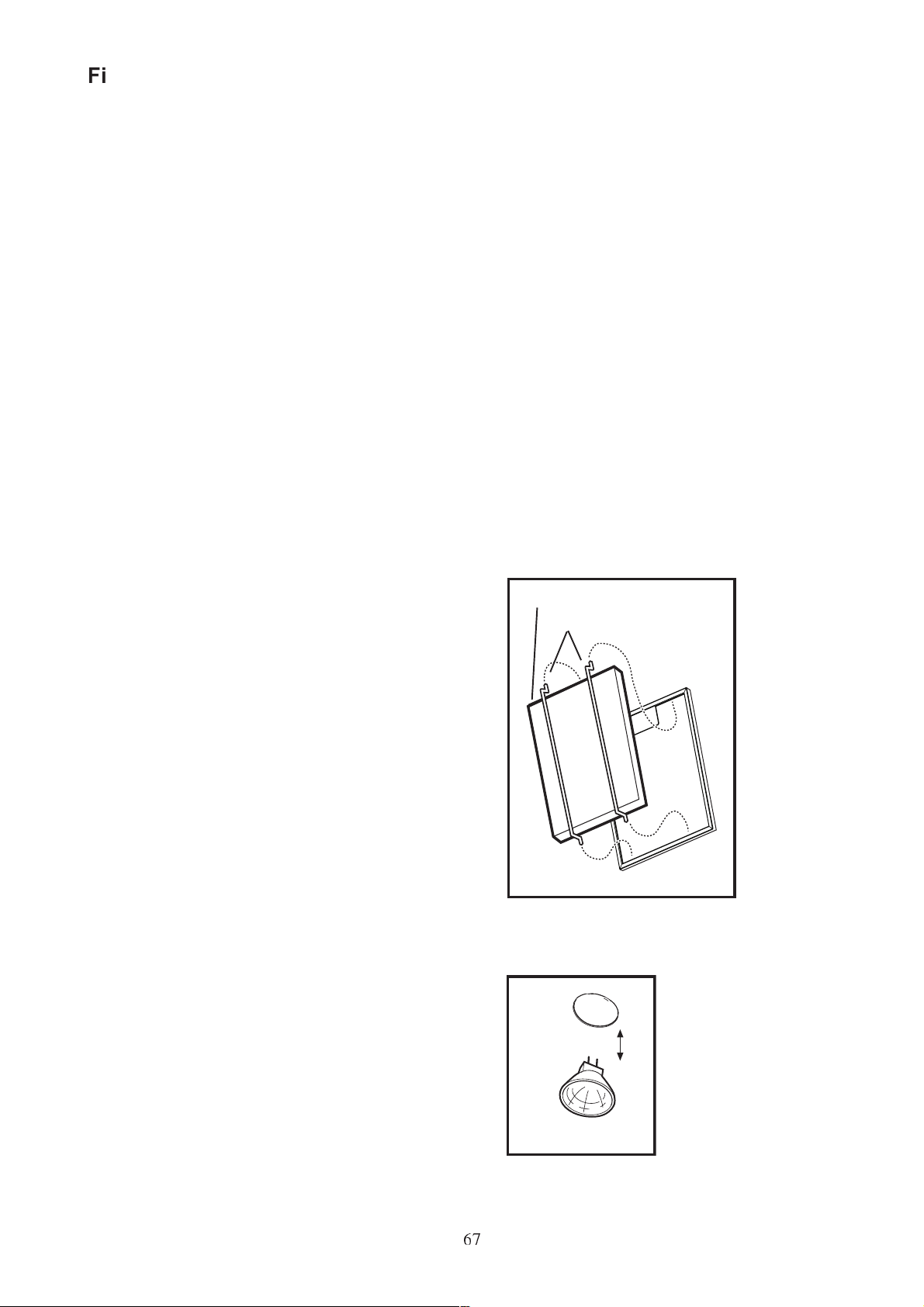

Instalar o filtro de carvão activado na parte
traseira do filtro de gorduras, fixá-lo com dois
grampos metálicos. Fig. 6.
Para a remoção efectue as operações
descritas acima na ordem inversa.
No momento de encomendar um filtro de
reposição, indique o modelo e o número de
referência do produto. Estes dados estão
indicados na placa posta no interior do aparelho.
Os filtros de reposição podem ser
encomendados ao Serviço de Assistência Pósvenda.
Filtro de carvão activado
Grampos metálicos
Filtro de
gorduras
Substituição da lâmpada
Desligue o exaustor da rede eléctrica de
alimentação tirando a ficha da tomada de
corrente.
Com uma pequena chave de fenda, fazer
alavanca nos bordos da lâmpada para extraí-la.
Fig. 7.
Substitua a lâmpada defeituosa por outra do
mesmo tipo.
Se a lâmpada não se acender, verifique se está
fixada correctamente antes de se dirigir ao
Serviço de Assistência Pós-venda.
Fig. 6
Fig. 7
67
Page 9
Acessórios
Filtro de carvão activo Type 31
Controlo remoto RM 6940 E-Nr. 942 120 692
Chaminé telescópica inox (Somente sistema de aspiração do ar) 942 120 750
Chaminé telescópica alumínio (Somente sistema de aspiração do ar) 942 120 966
Serviço de assistência
Para obter informações ou solicitar a assistência em caso de avaria, dirija-se ao nosso Serviço de Assistência
Pós-venda (ver a lista dos pontos de serviço).
No momento da chamada indique:
1. O modelo do aparelho
2. O número de referência
3. O número do aparelho
Estes dados estão indicados na placa de referência posta no interior do aparelho, visível removendo a grade
do filtro antigordura.
Visando o desenvolvimento técnico do produto, o fabricante reserva-se o direito de efectuar as modificações
de fabrico e nas cores que considerar necessárias.
Se o exaustor não funcionar
Antes de contactar Assistência Técnica
Verificar se a ficha está ligada à tomada da parede e que não há nenhum fusível queimado. Não proceder a
quaisquer operações que possam causar perigos ou danificar o produto. Se o problema persistir, contacte o seu
distribuidor ou uma empresa de serviço aprovada.
Mudança do cabo
Se o cabo para o exaustor estiver danificado, deve ser substituido por um concessionário da marca, uma vez que
são necessárias ferramentas especiais para efectuar o trabalho.
Assistência Técnica e peças sobressalentes
A Assistência Técnica e as peças sobressalentes poderão ser obtidas através do seu distribuidor ou do
Electroservice. Quando pede assistência ou encomenda peças sobressalentes deverá estar apto a indicar o
número do produto e a denominação do modelo. Encontra esta informação na etiqueta de identificação. Se
remover o filtro para gordura, encontra a etiqueta de identificação por trás.
Electroservice
Quinta da Fonte
Ed. Gonçalves Zarco - Q 35
2774-518 Paço d'Arcos
Telefone: 21 440 39 00
68
Page 10
Dados Técnicos
EFC 6441 EFC 9441
Dimensões (in cm):
Altura 65 65
Largura 59,8 89,8
Profund. 30,4 30,4
Potência nominal total: 255 W 275 W
Potência ventilação: 175 W 175 W
Iluminação: 4 X 20 W (60° Ø50 12V GU5.3) 5 X 20 W (60° Ø50 12V GU5.3)
cabo de alimentação: 150 cm 150 cm
Ligação: 220 - 240 V 220 - 240 V
Instalação
Desembalar
Verificar se o exaustor não está danificado. Os
danos de transporte deverão ser imediatamente
transmitidos a um responsável do sector de Danos
de Transporte, falhas e eventuais pormenores em
falta deverão ser imediatamente transmitidos ao
vendedor. É favor guardar o material de
embalagem para que as crianças pequenas não
possam brincar com ele.
Colocação
Durante a instalação respeitar as seguintes
distâncias mínimas dos planos de cozimento:
planos de cozimento eléctricos 300 mm
Atenção! A coifa não pode ser instalada sobre
fogões a gás.
Ligação eléctrica
Indicações de segurança para o electricista
Antes de ligar o aparelho verifique se a tensão
indicada na placa de identificação coincide com a
tensão da rede. Se o aparelho estiver equipado com
uma ficha de alimentação eléctrica, esta poderá ser
introduzida numa tomada qualquer que tenha sido
instalada em conformidade com as normas, num
local de fácil acesso.
Se for necessário efectuar uma ligação fixa, esta
deverá ser feita por um electricista qualificado. A
ligação deverá ser feita através de um dispositivo
de protecção que actua em todos os pólos cujos
contactos tenham uma abertura não inferior a 3
mm.
O fabricante declina toda e qualquer
responsabilidade pelos defeitos decorrentes do não
cumprimento das instruções acima indicadas.
69
Page 11
Instalação
Acessórios incluídos
2 flanges
1 envelope com a documentação e o material
para a fixação

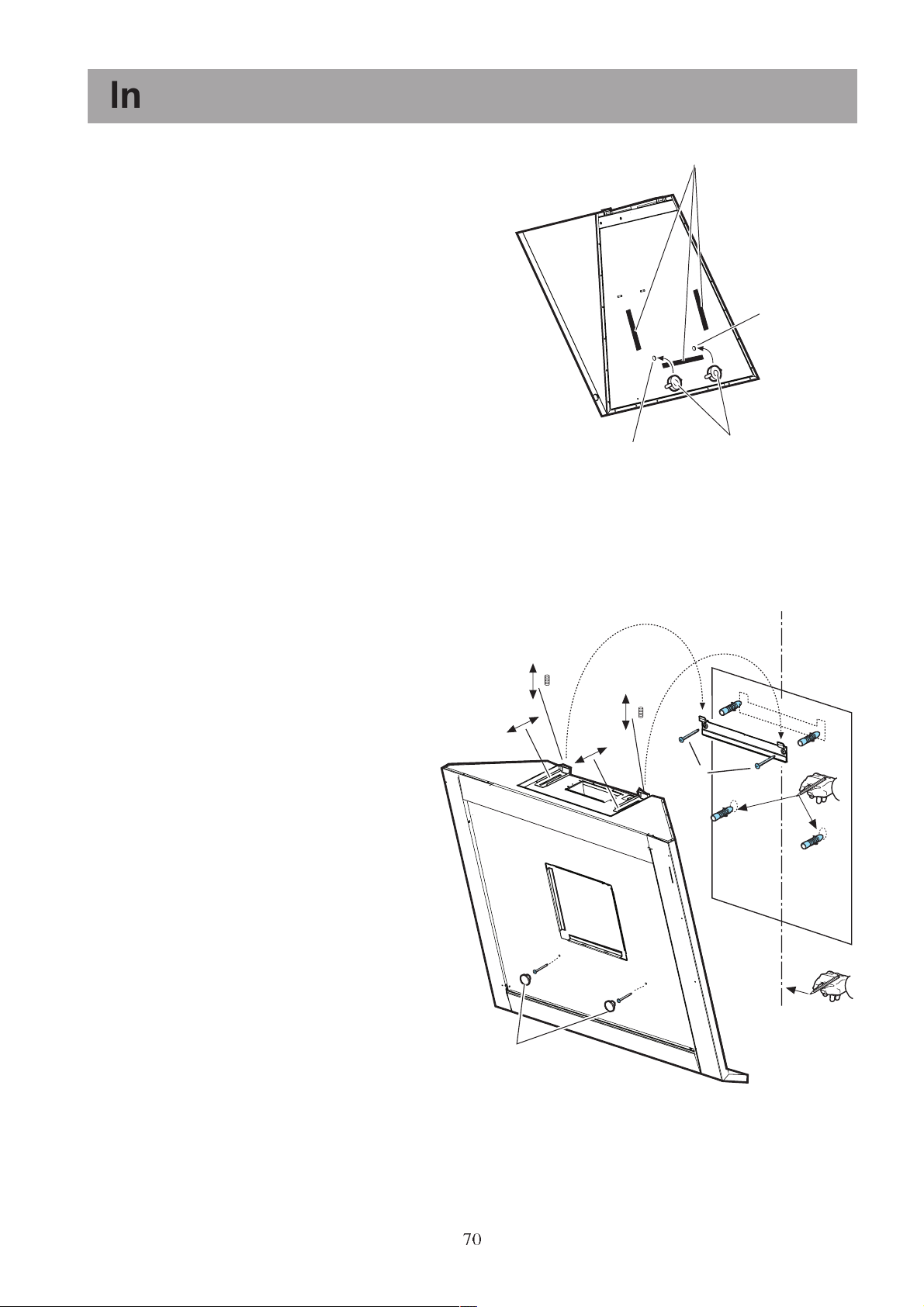

Montagem - Fig. 8-9-10
A coifa é fornecida com lâmpadas alógenas; prever
na parte superior e na parte inferior espaço
suficiente entre a coifa e os móveis da cozinha de
modo a evitar super-aquecimento das lâmpadas e
dos painéis dos móveis.
Também deixar um espaço suficiente para permitir
a abertura e o desengate dos painéis frontais.
Posicionar as três tiras de borracha na parte
traseira da coifa.
Quando necessário montar os dois espaçadores
nos furos para uma fixação definitiva.
Os espaçadores são úteis quando a parede onde
a coifa será montada não for perfeitamente
vertical (por exemplo: quando for parcialmente
coberta por azulejos).
Marcar uma linha de centro na parede, esta
ajudará durante o procedimento de montagem
(1), posicionar o gabarito de modo que a linha
central nele impressa coincida com a linha de
centro previamente traçada, a parte inferior do
gabarito corresponde à parte inferior da coifa
quando montada (2).
Executar dois furos Ø 8 mm e fixar o
elemento de suporte com duas buchas para
parede e parafusos (3).
Remover os painéis frontais (ver parágrafo
Remoção dos painéis frontais).
Pendurar a coifa (4), ajustar sua posição (5-
6) e marcar dois pontos para a fixação definitiva (7) a partir da parte interna da coifa,
remover a coifa e executar dois furos Ø 8 mm
(8), colocar duas buchas para parede, pendurar
novamente a coifa e fixá-la firmemente com
dois parafusos (9). Cobrir os furos para os
parafusos com as tampas para parafusos
fornecidas em dotação.
Fig. 8
(5x18)
6
5
Tiras de borracha
Espaçadores
Fixação
definitiva
4
4
(5x18)
6
5
3
7
8
8
2
1
70
9
Fig. 9
Page 12

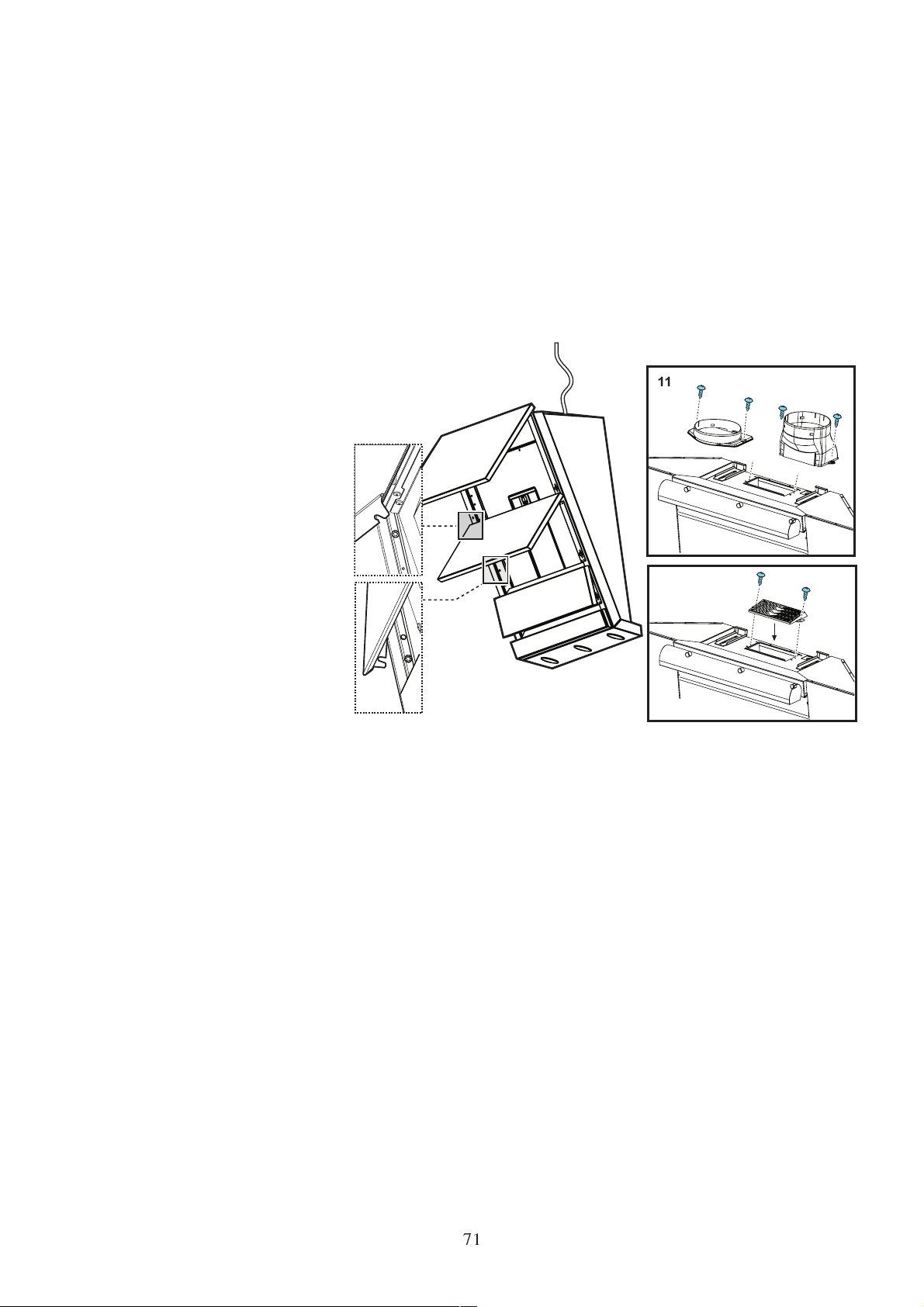

Executar a conexão eléctrica (10), mas deixar a
coifa desligada do painel eléctrico central.
Caso se decida utilizar a coifa na versão aspi-
rante, posicionar um dos dois flanges fornecidos
no orifício de saída (11 Aspiração).
Atenção! O flange alto deve ser utilizado
quando se deve montar uma chaminé
telescópica (este item pode ser encomendado
ver acessórios especiais), o flange curto deve
ser usado nos demais casos.
Em primeiro lugar remontar o filtro gorduras e,
em seguida, os painéis frontais (12a-b-c).
10
12a
12b
12c
Fig. 10
11
11
circulação
do ar
aspiração do ar
71
Page 13
The Electrolux Group. The world´s No.1 choice.
The Electrolux Group is the world´s largest producer of powered appliances for kitchen, cleaning and outdoor use. More than 55 million Electrolux
Group products (such as refrigerators, cookers, washing machines,vacuum cleaners, chain saws and lawn mowers) are sold each year to a value
of approx. USD 14 billion in more than 150 countries around the world.
© Electrolux 2003
LI2KRB Ed. 04/05
Loading...
