Bevor Sie jedoch Ihre neue Dunsthaube in Betrieb nehmen, lesen Sie erst diese Bedienungs- und
Montageanleitung.
Um Risiken zu vermeiden, die der Betrieb elektrischer Geräte mit sich bringt, ist es wichtig, daß die Dunsthaube
korrekt installiert wird und Sie die Sicherheitsvorschriften beachten.
Heben Sie die Bedienungsanleitung an einem Ort auf, an dem Sie sie jederzeit greifen können.
2
Page 3
Sicherheitshinweise
für den Küchenmöbel-Monteur
Das Abluftrohr muß bei Abluftbetrieb
vorzugsweise den Orignaldurchmesser des
Gerätes haben.
Achtung! Das Abluftrohr und die
Befestigungsmanschetten sind nicht im
Lieferumfang inbegriffen und müssen
gesondert erworben werden.
Auf Bestellung sind je nach Bedarf Rohre
unterschiedlicher Formen und Durchmesser
sowie ins Freie leitende Abluftsysteme
(Teleskop-Mauerkasten) verfügbar, weitere
Einzelheiten beim Kundendienst erfragen.
Bei der Installation sind die folgenden
Mindestabstände von Kochfeldern zu
beachten:
elektrische Kochfelder 300 mm
Hinweis! Die Haube darf nicht über
Gaskochfeldern installiert werden.
Bei gleichzeitigem Betrieb einer
Dunstabzugshaube im Abluftbetrieb und
Feuerstätten darf im Aufstellraum der
Feuerstätte der Unterdruck nicht größer als 4Pa
-5
(4x10
Die Abluft darf nicht in einen Rauch- oder
Abgasschornstein eingeleitet werden. Das
Einleiten der Abluft in einen Schacht, der der
Entlüftung von Feuerstätten dient, ist nicht
zulässig.
Für die Abluftführung sind grundsätzlich die
behördlichen Vorschriften einzuhalten.
Bei Betrieb als Abluftgerät ist für eine
ausreichende
Zuluftöffnung in etwa der Größe der
Abluftöffnung zu sorgen.
Aufgrund von Länder-Bauvorschriften
unterliegt der gemeinsame Betrieb von
Dunstabzugshauben und kamingebundenen
Feuerungsstätten, wie Kohle- oder Ölöfen und
Gas-Thermen im selben Raum, bestimmten
Einschränkungen.
Der gemeinsame, gefahrlose Betrieb von
kamingebundenen Geräten und
Dunstabzugshauben ist nur gewährleistet, wenn
Raum und/oder Wohnung (Raum-Luftverbund)
durch eine geeignete Zuluftöffnung von ca. 500600 cm2 von außen belüftet sind und dadurch
bei laufender Dunstabzugshaube Unterdruck
vermieden wird.
Im Zweifelsfalle Rat und Zustimmung des
zuständigen Bezirks-Schornsteinfegermeisters
oder der örtlichen Baubehörde einholen.
bar) sein.
Da in Räumen ohne Feuerungsstätte die Regel
gilt: Zuluftöffnung so groß wie Abluftöffnung,
kann durch eine größere Öffnung als 500-600
2
der Wirkungsgrad der Ablufteinrichtung
cm
beeinträchtigt werden.
Der Betrieb der Dunstabzugshaube als
Umlufthaube ist unter den genannten
Umständen gefahrlos und unterliegt nicht den
obengenannten Vorschriften.
Die Funktion der Dunstabzugshaube bei
Abluftbetrieb ist nur dann optimal, wenn
folgendes beachtet wird:
- kurze, gerade Abluftstrecken
- möglichst wenige Rohrbögen
- Verlegung der Rohre nicht in spitzen
Winkeln, sondern in flachen Bögen
- möglichst große Rohrdurchmesser
(vorzugsweise Originalauslass-Durchmesser
beibehalten).
Bei Nichtbeachtung dieser Grundsätze muß mit
drastischen Leistungsverlusten und erhöhten
Betriebsgeräuschen gerechnet werden.
für den Benutzer
Es muß darauf geachtet werden, daß
Kochstellen bei Betrieb stets abgedeckt sind,
damit nicht durch zu starke Hitzeentwicklung
das Gerät beschädigt wird. Unbedingt zu
vermeiden sind offene Feuerstellen bei Öl-,
Gas- und Kohleherden.
Außerdem ist beim Fritieren über Herd/Mulde
das zum Fritieren verwendete Gerät während
des Betriebes zu beaufsichtigen.
Das im Fritiergerät enthaltene Öl kann sich
durch Überhitzung selbst entzünden- akute
Brandgefahr!
Bei Verwendung von verschmutztem Öl kann
noch leichter Selbstentzündung entstehen.
Flambieren ist unter der
Dunstabzugshaube nicht erlaubt.
Bei allen Arbeiten an der
Dunstabzugshaube, auch beim
Lampenwechsel, ist das Gerät vom
Stromnetz zu trennen. (Schraubsicherungen
aus der Fassung herausnehmen bzw.
Sicherungsautomaten abschalten oder
Netzstecker ziehen).
Es ist wichtig, die Filterwechsel bzw.
Reinigungsintervalle einzuhalten.
Bei Nichtbeachtung besteht infolge von
Fettablagerung Feuergefahr.
3
Page 4
Allgemeines
Die Dunstabzugshaube wird als Abluftgerät
ausgeliefert und kann durch den Einsatz eines
Aktivkohlefilters (Sonderzubehör) als
Umluftgerät verwendet werden.
Für den Umluftbetrieb wird der Original-
Aktivkohlefilter aus dem Sonderzubehör
benötigt.
Abluftbetrieb
Die Luft wird mit Hilfe eines an den
Abluftstutzen A anzubringenden Rohres ins
Freie geleitet. Bild 1.
Das Abluftrohr muß bei Abluftbetrieb denselben
Durchmesser wie der Gebläseaustrittstutzen
haben, um die spezifizierten Leistungswerte zu
erreichen.
Auf Bestellung sind je nach Bedarf Rohre
unterschiedlicher Formen und Durchmesser
sowie ins Freie leitende Abluftsysteme
(Teleskop-Mauerkasten) verfügbar, weitere
Einzelheiten beim Kundendienst erfragen.
Abluftstutzen
Bild 1
Umluftbetrieb
Die Luft wird gefiltert und in den Raum
zurückgeführt.
Für den Umluftbetrieb wird der Original-
Aktivkohlefilter aus dem Sonderzubehör
benötigt.
Die Umluftweiche mit zwei Schrauben Ø
3,5x9,5 mm befestigen.Bild 2.
Umluftweiche
Bild 2
4
Page 5
Bedienung der Dunstabzugshaube
a
b
Bild 3
Die Dunstabzugshaube ist mit regelbarer Drehzahl ausgerüstet. Es ist ratsam, die Dunstabzugshaube einige
Minuten vor Beginn des Kochens einzuschalten und sie ungefähr 15 Minuten nach dem Kochen weiterlaufen
zu lassen, damit alle Gerüche sicher entfernt werden.
Die Haube kann auch mithilfe des Bedienfeldes oder der Fernbedienung gesteuert werden (die
Fernbedienung ist ein Sonderzubehör und muß separat bestellt werden - siehe Sonderzubehör).

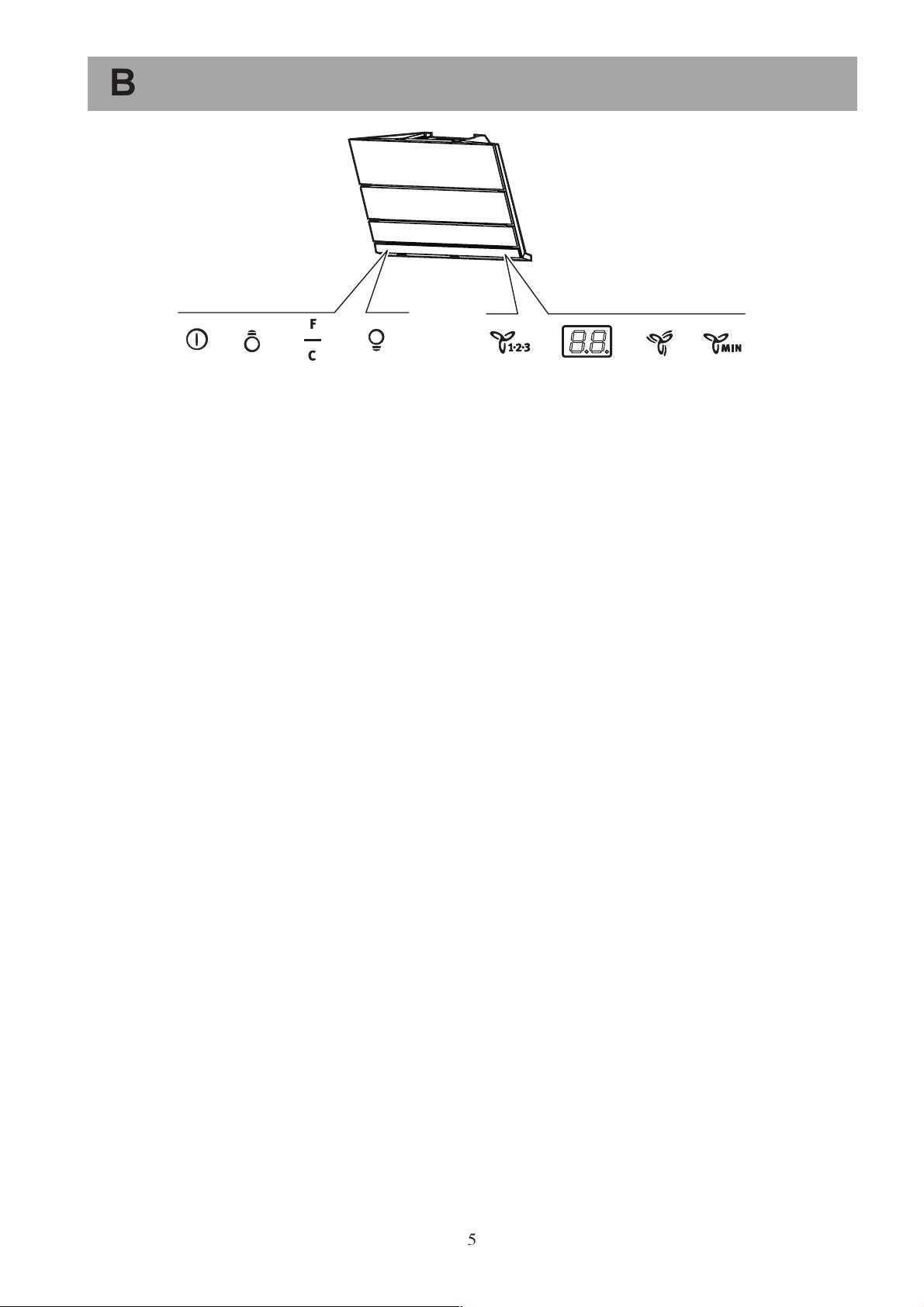

Das Bedienfeld befindet sich unten links (Licht und Reset Filter) und rechts (Saugstärkeneinstellung).
12 3 4 5 6 7 8
1 - Ausschalter/Einschalter Taste: Weniger als 1,5 Sek. lang drücken: Die Haube schaltet in Standby-Modus
(der Punkt b leuchtet).
Länger als 1,5 Sek. lang drücken: Die Haube schaltet sich ab (AUS), ALLE Funktionen (außer
Lichtschalter) werden gesperrt (Display ist vollständig ausgeschaltet). Nochmals länger als 1,5 Sek. lang
drücken, um die Haube wieder in Standby zu versetzen.
2 - Taste für Licht Kochfeld: AUS gedämpftes Licht volles Licht AUS -.....
3 - Taste Reset der Filtersättigungsanzeigen
4 - Taste Oberlicht: AUS volles Licht AUS -.....
5 - Einschalten und Wahl der Lüfterstufe 1-2-3
6 - Display
7 - Einschalter Intensivstufe: Nach 5 Minuten schaltet die Intensivstufe in die vorher eingestellte Stufe
zurück bzw. geht aus, wenn keine Stufe eingestellt ist. Um die Intensivstufe vor Ablauf von 5 Minuten zu
beenden, drücken Sie Knopf 1 oder 7.
Auf dem Display erscheint der Buchstabe P sowie die verbleibende Zeit (der Punkt a blinkt), am Ende
ertönt ein Tonsignal.
8 - Timer: Bei allen Lüfterstufen lässt sich eine bestimmte Zeit einstellen (der Punkt b blinkt), nach deren
Ablauf sich die Haube abschaltet:
Die Zeitschaltung ist wie folgt eingeteilt:
1. Leistungsstufe 20 Minuten
2. Leistungsstufe 15 Minuten
3. Leistungsstufe 10 Minuten
P. Leistungsstufe 5 Minuten
Auf dem Display erscheint die verbleibende Betriebszeit, am Ende ertönt ein Tonsignal.
Man kann durch erneutes Betätigen der Taste die Funktion ausschalten.
Falls die Dunstabzugshaube oder die Bedienungselemente nicht funktionieren: für mindestens 5 Sekunden die
Stromversorgung der Dunstabzugshaube unterbrechen und dann die Haube erneut einschalten. Anschließend
15 Sekunden abwarten und dann den ordnungsgemäßen Betrieb der Haube prüfen.
5
Page 6
Kontrollvorrichtung für Fett- und
Aktivkohlefilter
Diese Dunstabzugshaube verfügt über eine
Vorrichtung, die anzeigt, wenn der Fettfilter
beziehungsweise der Aktivkohlefilter zu reinigen ist
(bei Umluftbetrieb mit Aktivkohlefilter).
Diese Haube wird vom Werk aus ohne
Aktivkohlefilter geliefert, deshalb ist ihre
Sättigungsanzeige ausgeschaltet.
Wird die Haube jedoch mit Aktivkohlefilter in
Betrieb genommen, so ist diese Sättigungsanzeige
wie folgt einzuschalten:
Die Haube muss auf AUS eingestellt sein.
Die Taste 1 und 3 gleichzeitig für 3 Sekunden
gedrückt halten. Zu Beginn leuchtet nur die LEDAnzeige Fettfilter F auf, sobald auch die LEDAnzeige Aktivkohlefilter C aufleuchtet ist die
Sättigungsanzeige eingeschaltet.
Um sie auszuschalten: die Tasten 1 und 3 erneut
für 3 Sekunden gedrückt halten bis die LEDAnzeige Aktivkohlefilter C erlischt.
LED-Anzeige Fettfilter (F)
Die LED-Anzeige F blinkt, wenn der Fettfilter
gereinigt werden muss.
Dies ist nach ca. 40 Betriebsstunden der Fall. Die
Wartungsvorschriften der Fettfilter sind zu
beachten.
LED-Anzeige Aktivkohlefilter (C)
Die LED-Anzeige C Aktivkohlefilter blinkt, wenn
der Aktivkohlefilter regeneriert werden muss. Dies
ist nach ca. 160 Betriebsstunden der Fall.
Zurückstellen der
Sättigungsanzeige
Nach Reinigung oder Austausch des Filters, die
Taste 3 für 3 Sekunden gedrückt halten bis die
LED-Anzeige Fettfilter F oder die LED-Anzeige
Aktivkohlefilter C nicht mehr blinkt.
Korrekte Belüftung
Damit die Dunsthaube richtig arbeitet, sollten die
Küchenfenster geschlossen sein.Bei Abluftbetrieb
sollte jedoch ein Fenster in einem anderen Raum
geöffnet sein, damit ein Luftaustausch stattfinden
kann.
6
Page 7
Wartung und Pflege
Bevor irgendwelche Wartungsarbeiten ausgeführt werden, muss die Dunstabzugshaube vom
Stromnetz getrennt werden.
Reinigung
Achtung: Zum Reinigen der Dunstabzugshaube Gerät
vom Stromnetz trennen.
Nicht mit spitzen Gegenständen in das Schutzgitter
des Motors eindringen.
Äußere Teile mit milder Spüllauge reinigen. Scharfe
Reinigungsmittel, Bürste oder Scheuersand
vermeiden.
Die Schalterblende und das Fettfiltergitter nur mit
feuchtem Tuch und milden Spülmitteln reinigen.
Es ist wichtig, die Filterwechsel sowie die
Reinigungsintervalle einzuhalten. Bei Nichtbeachtung
besteht infolge von Fettablagerungen Feuergefahr!
Metallfettfilter
Metallfettfilter haben die Aufgabe, Fettpartikel, die
beim Kochen entstehen, aufzusaugen. Sie werden in
jedem Fall, d.h. sowohl bei Abluft- als auch bei
Umluftbetrieb, verwendet.
Metallfettfilter sollen alle 4 Wochen im
Geschirrspüler bzw. von Hand gereinigt werden.
Auch die Frontabdeckungen müssen alle 4 Wochen
mit einem normalen Flüssigreiniger per Hand
abgewaschen werden. Keine aggressiven
Reinigungsmittel verwenden.
Für den Zugriff auf den Fettfilter zuerst die
Frontabdeckungen, die ihn verdecken, abnehmen.
Achtung
Nichtbeachtung dieser Anweisungen zur
Reinigung des Gerätes und zum Wechsel bzw.
zur Reinigung der Filter kann zum Brand führen.
Diese Anweisungen sind unbedingt zu beachten!
Der Hersteller übernimmt keine Haftung für
irgendwelche Schäden am Motor oder aus
Feuergründen, die auf eine unsachgemäße
Wartung oder Nichteinhaltung der oben
angeführten Sicherheitsvorschriften
zurückzuführen sind.
Aushängen
Hochheben
Frontabdeckungen entfernen:
Abdeckung unten hochheben, nach oben schwenken und
aushängen. Den Arbeitsschritt bei allen Abdeckungen
wiederholen. Bild 4.
Öffnen der Metallfettfilter
Die Verriegelung des Fettfilters zuerst nach unten
drücken und dann nach außen ziehen. Bild 5.
Handreinigung
Metallfettfilterkassette ca. 1 Stunde in heißem
Wasser mit fettlösendem Reinigungsmittel
einweichen und danach mit heißem Wasser
abbrausen. Vorgang evtl. wiederholen.
Abgetrocknete Kassette wieder einbauen.
Geschirrspüler
Metallfettfilterkassette in Geschirrspüler stellen.
Reinigung bei stärkstem Reinigungsprogramm und
höchster Temperatur, mind. 65°C. Vorgang evtl.
wiederholen. Abgetrocknete Kassette wieder
einbauen.

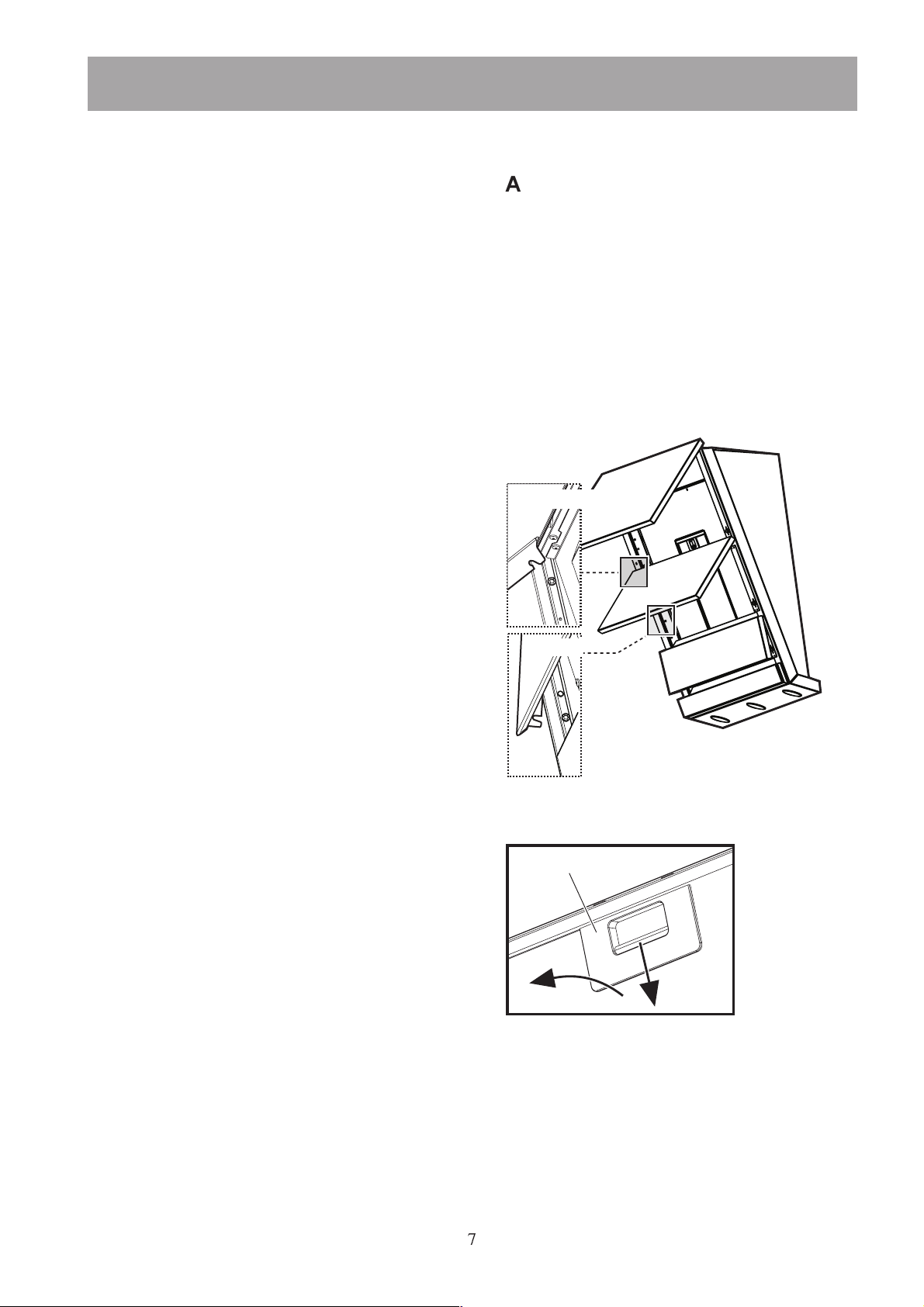

Bild 4
Verriegelung
Bild 5
Beim Reinigen der Metallfettfilter im
Geschirrspüler kann es zu leichten
Farbveränderungen kommen, die jedoch
keinen Einfluß auf die Funktion haben.
Innengehäuse nur mit warmer Spülmittellauge
reinigen. Keine scharfen Reinigungsmittel,
Bürste oder Scheuersand verwenden!
7
Page 8
Aktivkohlefilter
Der Aktivkohlefilter muß dann verwendet
werden, wenn man die Dunstabzugshaube als
Umluftgerät einsetzen möchte.
Dazu wird der Original-Aktivkohlefilter (siehe
Sonderzubehör) benötigt.
Reinigung/Austausch des Aktivkohlefilters
Im Unterschied zu anderen Aktivkohlefiltern
kann der LONG LIFE Aktivkohlefilter gereinigt
und reaktiviert werden. Bei normaler Nutzung
der Abzugshaube sollte der Filter jeden zweiten
Monat (wenn man eine tägliche Benützung von
ca. 2,5 Std. betrachtet), am besten in der
Geschirrspülmaschine, gereinigt werden.
Normalen Reiniger verwenden und die höchste
Temperatur wählen (65°C). Der Filter sollte
separat gespült werden, damit sich keine
Speisereste am Filter festsetzen und später
schlechte Gerüche verursachen können. Um die
Kohle wieder zu aktivieren, muß der Filter im
Backofen getrocknet werden. Ober- und
Unterhitze sowie eine Temperatur von maximal
100 °C wählen und den Filter 10 Minuten lang
trocknen.
Nach etwa 3 Jahren muß der Filter
ausgetauscht werden, da dann seine
Dunstaufnahmefähigkeit um ca. 50 % reduziert
ist.
Montage
Einen Aktivkohlefilter an der Rückseite der
Fettfilter anbringen und mit den beiden Drähten
fixieren. Bild 6.
Hinweis! Die Drähten sind in der Packung des
Kohlefilters und nicht in der Haube enthalten.
Zum Ausbau in umgekehrter Reihenfolge
vorgehen.
Innengehäuse nur mit warmer Spülmittellauge
reinigen. Keine scharfe Reinigungsmittel, Bürste
oder Scheuersand verwenden!
Bei Bestellung eines Ersatzfilters die
Modellbezeichnung und die E-Nr. angeben.
Diese Daten sind auf dem Typenschild an der
Innenseite des Gerätes zu finden.
Aktivkohlefilter beim - Kundendienst bestellen.

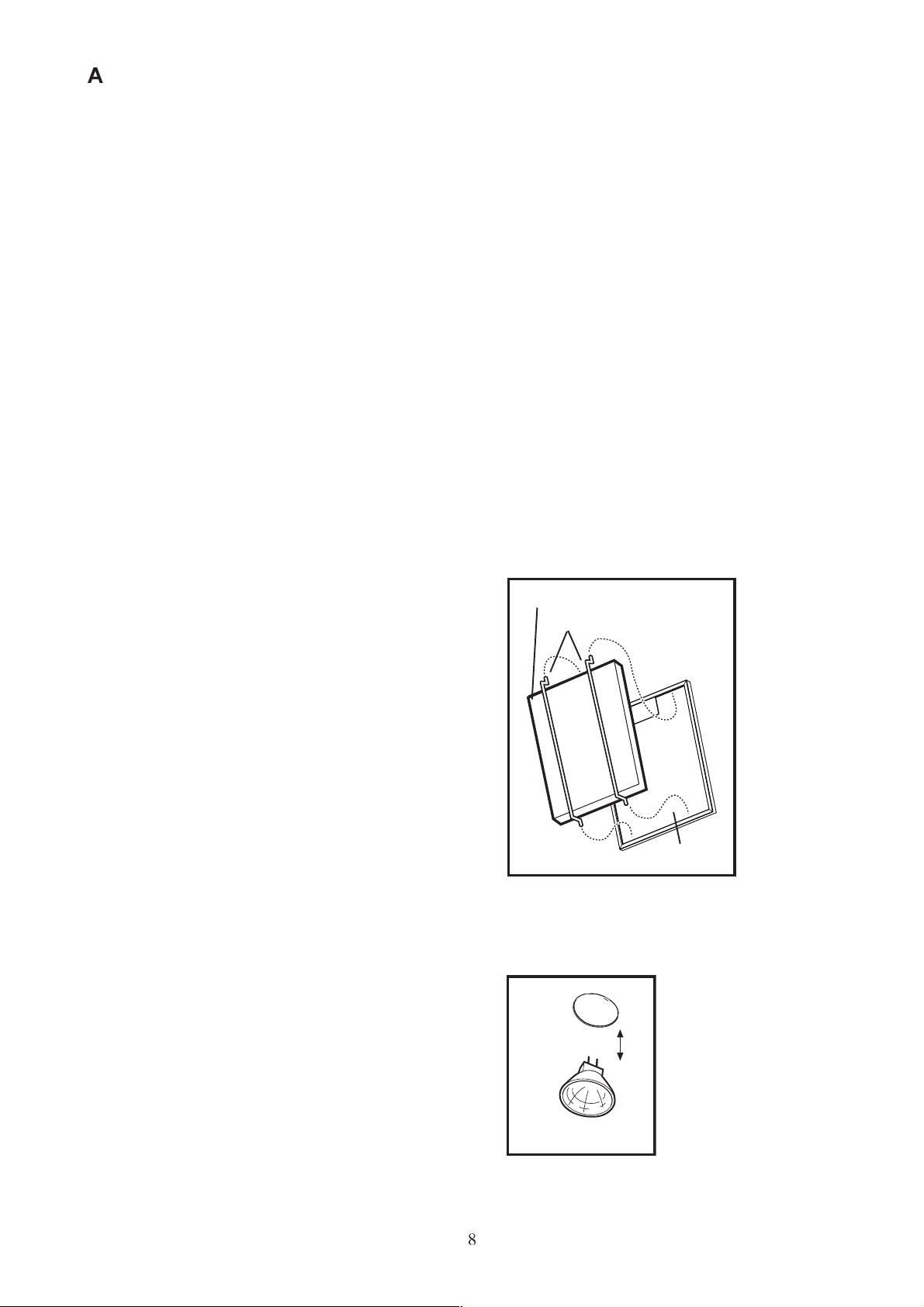

Aktivkohlefilter
Drähte
Fettfilter
Bild 6
Austausch der Lampe(n)
Dunstabzugshaube vom Stromnetz trennen.
Lampen anheben. Bild. 7.
Defekte Lampe herausnehmen und durch neue
eines gleichwertigen Typs ersetzen.
Bevor der Kundendienst gerufen wird, weil eine
Lampe nicht brennt, erst prüfen, ob sie fest
eingesteckt ist.
Bild 7
8
Page 9
Sonderzubehör
Aktivkohlefilter Type 31
Fernbedienung RM 6940 E-Nr. 942 120 692
Edelstahl-Teleskopkamine (nur für Abluftbetrieb) 942 120 750
Alu-Teleskopkamine (nur für Abluftbetrieb) 942 120 966
Mauerkasten Beim Kundendienst erfragen
Abluftrohr Beim Kundendienst erfragen
Kundendienst
Bei eventuellen Rückfragen und Störungen Kundendienst anrufen (siehe Kundendienst-Stellenverzeichnis).
Folgende Daten beim Anruf angeben:
1. Modellbezeichnung
2. E-Nr.
3. F-Nr.
Diese Daten befinden sich auf dem Typenschild auf der Innenseite des Gerätes hinter den Fettfiltern.
Konstruktions- und Farbänderungen im Rahmen der technischen Entwicklung bleiben vorbehalten.
SERVICE
Handelt es sich um eine technische Störung?
Dann wenden Sie sich an Ihre Kundendienststelle. (Adressen und Telefonnummern befinden sich im Abschnitt
Kundendienststellen.)
Bereiten Sie das Gespräch in jedem Fall gut vor. Sie erleichtern so die
Diagnose und die Entscheidung, ob ein Kundendienstbesuch nötig ist:
Halten Sie möglichst genau fest:
Wie äußert sich die Störung?
Unter welchen Umständen tritt die Störung auf?
Notieren Sie für das Gespräch unbedingt folgende Kennziffern Ihres
Gerätes auf dem Typenschild:
E-Nr. (9 Stellen),
F-Nr. (8 Stellen).
Das Typenschild ist nach Ausbau der Metallfettfilter auf der Innenseite
des Gerätes zugänglich.
Wir empfehlen, die Kennziffern hier einzutragen, damit Sie sie stets zur Hand haben:
E-Nr . . . . . . . . . F-Nr . . . . . . . . .
Wann entstehen Ihnen auch während der Garantiezeit Kosten?
wenn Sie die Störung mit Hilfe dieser Gebrauchsanweisung selbst hätten beseitigen können,
wenn mehrere Anfahrten des Kundendienst-Technikers erforderlich sind, weil er vor seinem Besuch nicht
alle wichtigen Informationen erhalten hat und daher z.B. Ersatzteile holen muß. Diese Mehrfahrten können
Sie vermeiden, wenn Sie Ihren Telefonanruf in der oben beschriebenen Weise gut vorbereiten.
9
Page 10
Technische Daten
EFC 6441 EFC 9441
Maße (in cm):
Höhe 65 65
Breite 59,8 89,8
Tiefe 30,4 30,4
Gesamtanschlußwerte: 255 W 275 W
Lüftermotor: 175 W 175 W
Beleuchtung: 4 X 20 W (60° Ø50 12V GU5.3) 5 X 20 W (60° Ø50 12V GU5.3)
Länge des Netzkabels: 150 cm 150 cm
Elektroanschluß: 220 - 240 V 220 - 240 V
Konstruktions- und Farbänderungen im Rahmen der technischen Entwicklung bleiben vorbehalten.
Installation
Auspacken
Überprüfen Sie bei Auspacken, ob das Gerät nicht
beschädigt ist und ob alle Zubehörteile vollständig
vorhanden sind.
Plazierung
Bei der Installation sind die folgenden
Mindestabstände von Kochfeldern zu beachten:
elektrische Kochfelder 300 mm.
Hinweis! Die Haube darf nicht über
Gaskochfeldern installiert werden.
Elektroanschluß
Sicherheitshinweise für den ElektroInstallateur
Vor dem Anschluß des Gerätes darauf achten, daß
die auf dem Typenschild verzeichnete Spannung
der tatsächlichen Netzspannung entspricht.Falls das
Gerät mit Stecker ausgerüstet ist, kann es an jede
vorschriftsmäßig installierte und gut zugängliche
Steckdose angeschlossen werden.
Bei erforderlichem Festanschluß darf die
Dunstabzugshaube nur durch einen beim
zuständigen Elektrizitäts-Versorgungsunternehmen
eingetragenen Elektro-Installateur angeschlossen
werden. Installationsseitig ist eine allpolige
Trennvorrichtung mit mind. 3mm
Kontaktöffnungsweite vorzusehen.
Für Störungen, die wegen Nichtbeachtung der o.g.
Anweisungen auftreten, wird nicht gehaftet.
10
Page 11
Installation
Zubehör/Montagematerial
2 Abluftstutzen Ø 150 mm (hoch und flach)
1 Tüte mit der Dokumentation und dem Material
zur Befestigung.

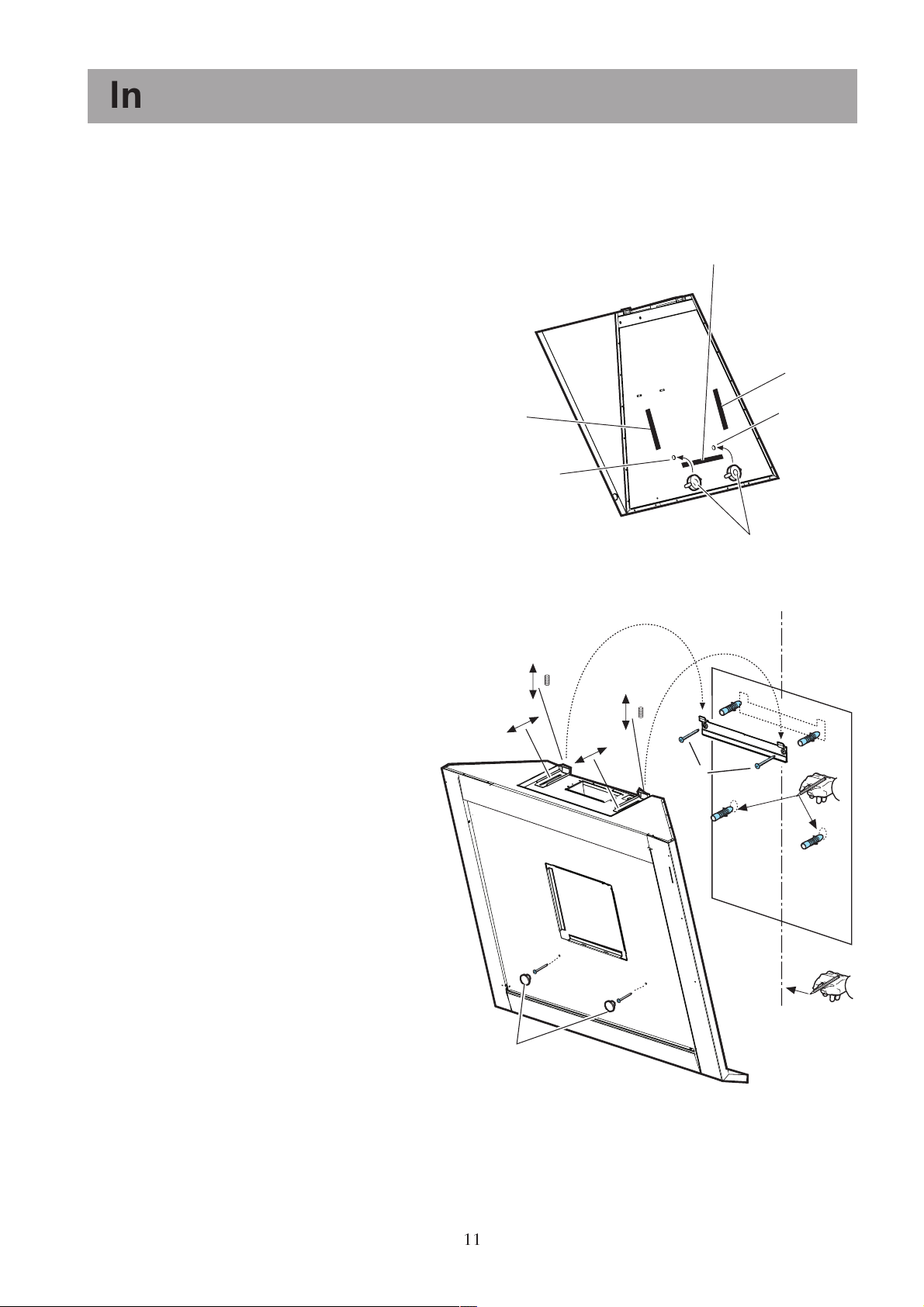

Montage - Bild 8-9-10
Die Haube ist mit Halogenlampen ausgestattet,
oben und unten. Auf einen ausreichenden Abstand
zwischen der Haube und den Küchenmöbeln
achten, um eine Überhitzung der Lampen und der
Schrankwände zu vermeiden.
Außerdem ist ausreichend Platz zu lassen, um das
Öffnen und Abnehmen der Frontabdeckungen zu
gestatten.
An der Rückseite der Haube drei
Gummistreifen anbringen.
Wenn nötig, die beiden mitgelieferten
Distanzscheiben in den Löchern zur endgültigen
Befestigung anbringen.
Die Distanzscheiben sind erforderlich, wenn die
Wand, an der die Haube befestigt wird, nicht
vollkommen senkrecht oder plan ist (zum
Beispiel wenn sie teilweise mit Fliesen
verkleidet ist).
Mittellinie an der Wand kennzeichnen, um das
Montageverfahren zu erleichtern (1); dann die
Montageschablone so positionieren, dass ihre
Mittellinie mit der zuvor an der Wand
gekennzeichneten Linie sowie die
Schablonenunterkante 300 mm über dem
Kochfeld liegt (2).
Zwei Löcher Ø 8 mm bohren und die
Montageschiene mit Mauerdübeln und zwei
Schrauben fixieren (3).
Die Frontabdeckungen entfernen (siehe
Abschnitt Frontabdeckungen entfernen).
Die Dunstabzugshaube aufhängen (4),
ausrichten (5-6) und vom Haubeninneren her 2
Punkte zum Fixieren des Gerätes (7)
kennzeichnen. Die Haube abnehmen und 2
Löcher Ø 8 mm bohren (8); dann 2 Mauerdübel
einfügen und die Haube endgültig mit 2
Schrauben fixieren (9). Die Löcher für die
Schrauben mit den beiden mitgelieferten
Blindkappen abdecken.
Gummistreifen
endgültige
Befestigung
Bild 8
(5x18)
6
5
9
Gummistreifen
Gummistreifen
endgültige
Befestigung
Distanzscheiben
4
4
(5x18)
6
5
3
7
8
8
2
1
11
Bild 9
Page 12

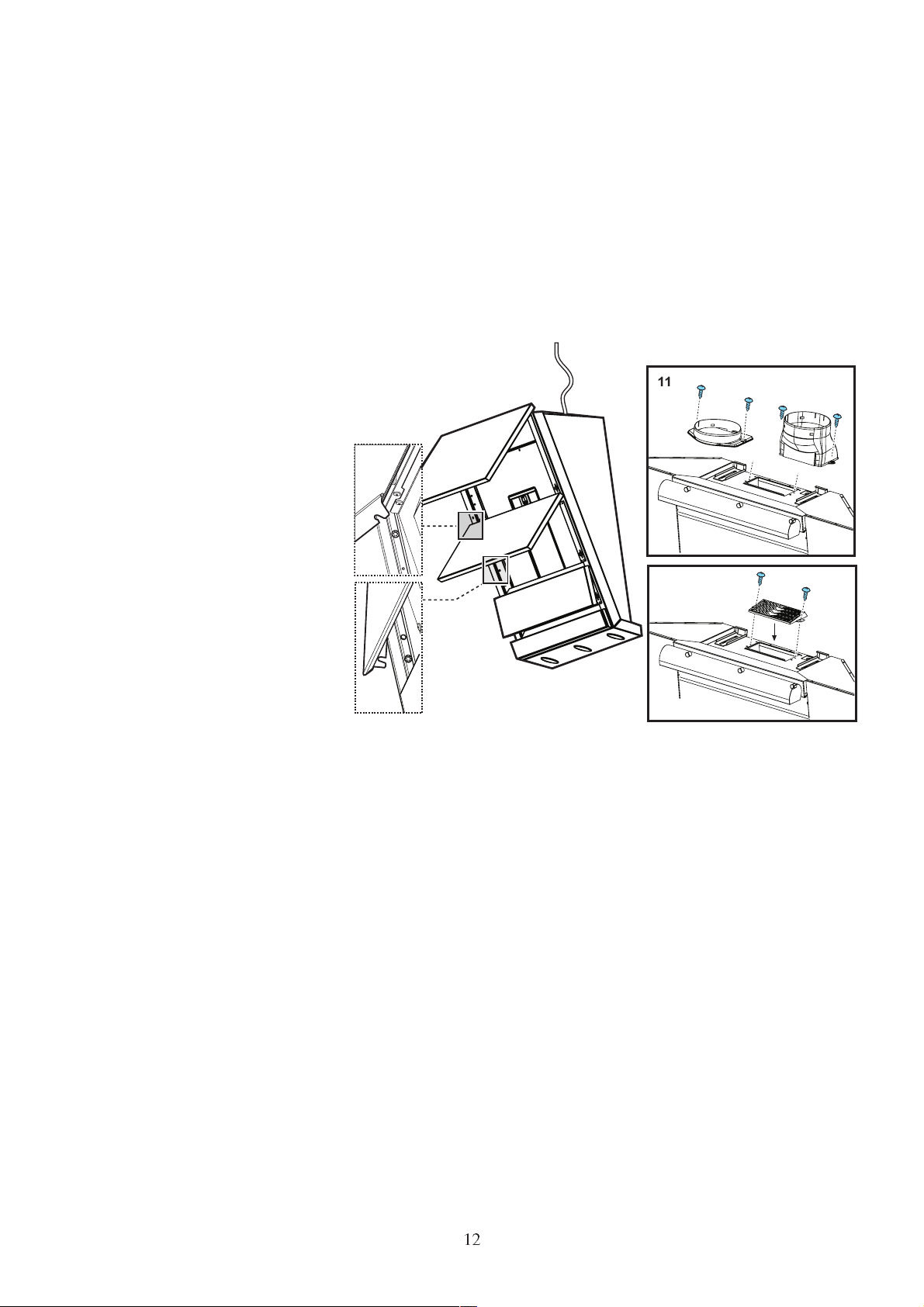

Den Elektroanschluss vorbereiten (10), die
Haube jedoch noch nicht ans Netz anschließen.
Wenn die Haube im Abluftbetrieb verwendet
werden soll, an der Abluftöffnung einen der
beiden mitgelieferten Flansche anbringen (11 -
Abluftbetrieb).
Hinweis! Der hohe Flansch wird verwendet,
wenn ein Teleskopkamin angebracht werden
soll (zu bestellen - siehe Sonderzubehör), in allen
anderen Fällen wird der niedrige Flansch
verwendet.
Den Fettfilter und die Frontabdeckungen wieder
einbauen (12a-b-c).
10
12a
12b
12c
Bild 10
11
11
Umluftbetrieb
Abluftbetrieb
12
Page 13
The Electrolux Group. The world´s No.1 choice.
The Electrolux Group is the world´s largest producer of powered appliances for kitchen, cleaning and outdoor use. More than 55 million Electrolux
Group products (such as refrigerators, cookers, washing machines,vacuum cleaners, chain saws and lawn mowers) are sold each year to a value
of approx. USD 14 billion in more than 150 countries around the world.
© Electrolux 2003
LI2KRB Ed. 04/05
Loading...
