Empfehlungen und Hinweise electrolux 5
EMPFEHLUNGEN UND HINWEISE
MONTAGE
• Das Gerät darf nur vom Fachpersonal
angeschlossen werden.
• Der Hersteller haftet nicht für Schäden, die
auf eine fehlerhafte und unsachgemäße
Montage zurückzuführen sind.
• Der minimale Sicherheitsabstand zwischen Kochmulde und Haube muss 650
mm betragen.
• Prüfen, ob die Netzspannung mit dem
Wert auf dem im Haubeninneren angebrachten Schild übereinstimmt.
• Bei Geräten der Klasse I ist sicherzustellen, dass die elektrische Anlage des
Wohnhauses über eine vorschriftsmäßige
Erdung verfügt.
• Das Anschlussrohr der Haube zur Luftaustrittsöffnung sollte möglicherweise einen
Durchmesser von 150 mm aufweisen.
Der Rohrverlauf muss so kurz wie möglich
sein.
• Die Haube darf an keine Entlüftungsschächte angeschlossen werden, in die
Verbrennungsgase (Heizkessel, Kamine
usw.) geleitet werden.
• Werden im Raum außer der Dunstabzugshaube andere, nicht elektrisch betriebene
(z.B. gasbetriebene) Geräte verwendet,
muss für eine ausreichende Belüftung
gesorgt werden. Sollte die Küche diesbezüglich nicht entsprechen, ist an einer
Aussenwand eine Öffnung anzubringen,
die Frischluftzufuhr gewährleistet.
BEDIENUNG
• Die Dunstabzugshaube ist ausschließlich
zum Einsatz im privaten Haushalt und zur
Beseitigung von Küchengerüchen vorgesehen.
• Bei unsachgemäßer Benutzung wird keine
Haftung übernommen.
Achtung! Große Flammen bei einge-
schalteter Haube niemals unbedeckt
lassen.
• Die Intensivität der Flamme ist so zu regulieren, dass sie den Topfboden nicht
überragt.
Achtung! Frittiergeräte müssen während des Gebrauchs stets beaufsichtigt werden: Überhitztes Öl kann sich
entzünden.
• Keine fl ambierten Speisen unter der Ab-
zugshaube zubereiten: Brandgefahr.
• Die Dunstabzugshaube darf von Kindern
oder Personen, die hinsichtlich der Bedienung nicht unterwiesen wurden, keinesfalls verwendet werden.
WARTUNG
• Bevor Wartungsarbeiten durchgeführt
werden, muss die Stromzufuhr zur Haube
unterbrochen werden, indem der Stecker
gezogen oder der Hauptschalter abgeschaltet wird.
• Bei der Filterwartung müssen die vom
Hersteller empfohlenen Zeiträume zum
Austauschen der Filter genauestens eingehalten werden.
• Zur Reinigung der Haubenfl ächen Wir
empfehlen ein feuchtes Tuch und ein mildes Flüssigreinigungsmittel.
• Bitte keine Reinigungsmittel mit Scheuermittel verwenden. Die Oberfl äche wird
damit verkratzt.
Das Symbol
seiner Verpackung weist darauf hin,
dass dieses Produkt nicht als normaler
Haushaltsabfall zu behandeln ist, sondern
an einem Sammelpunkt für das Recycling
von elektrischen und elektronischen Geräten
abgegeben werden muss. Durch Ihren
Beitrag zum korrekten Entsorgen dieses
Produkts schützen Sie die Umwelt und die
Gesundheit Ihrer Mitmenschen. Umwelt
und Gesundheit werden durch falsches
Entsorgen gefährdet. Weitere Informationen
über das Recycling dieses Produkts erhalten
Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder
dem Geschäft, in dem Sie das Produkt
gekauft haben.
auf dem Produkt oder
DE
Page 6
6 electrolux Charakteristiken
CHARAKTERISTIKEN

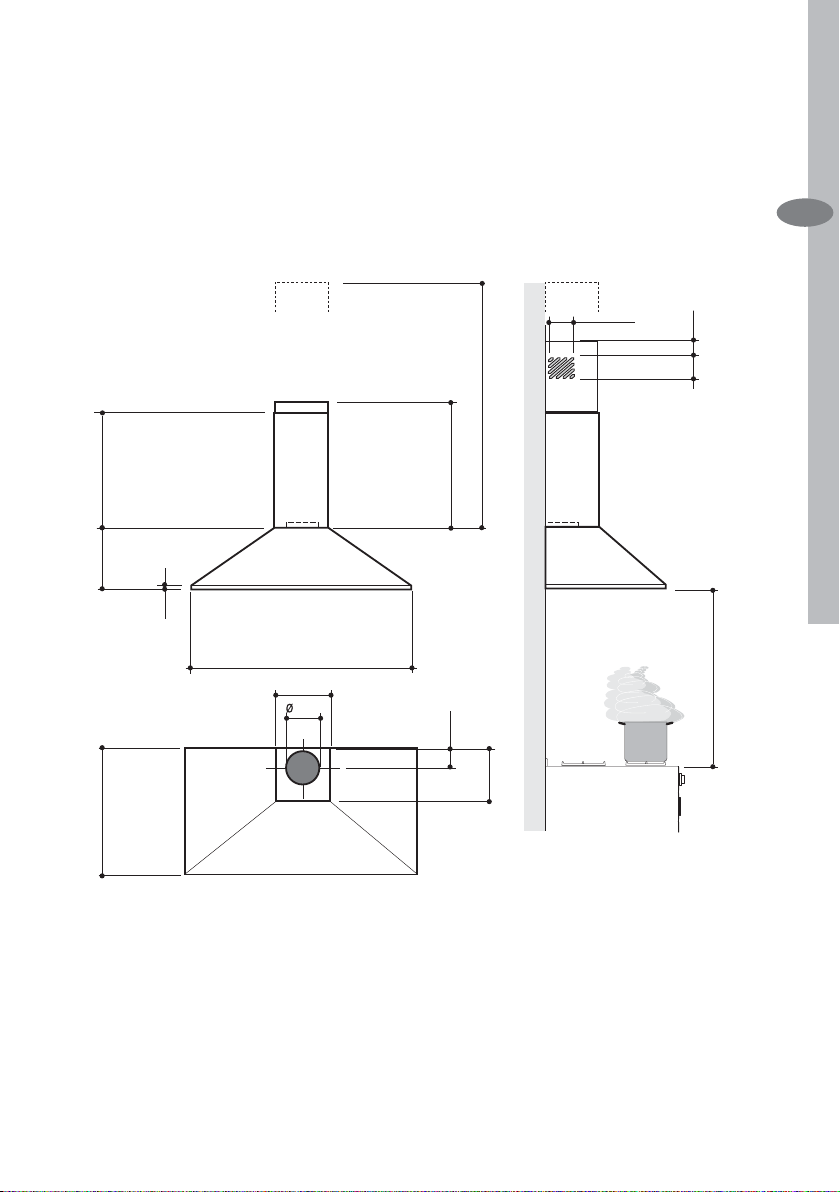

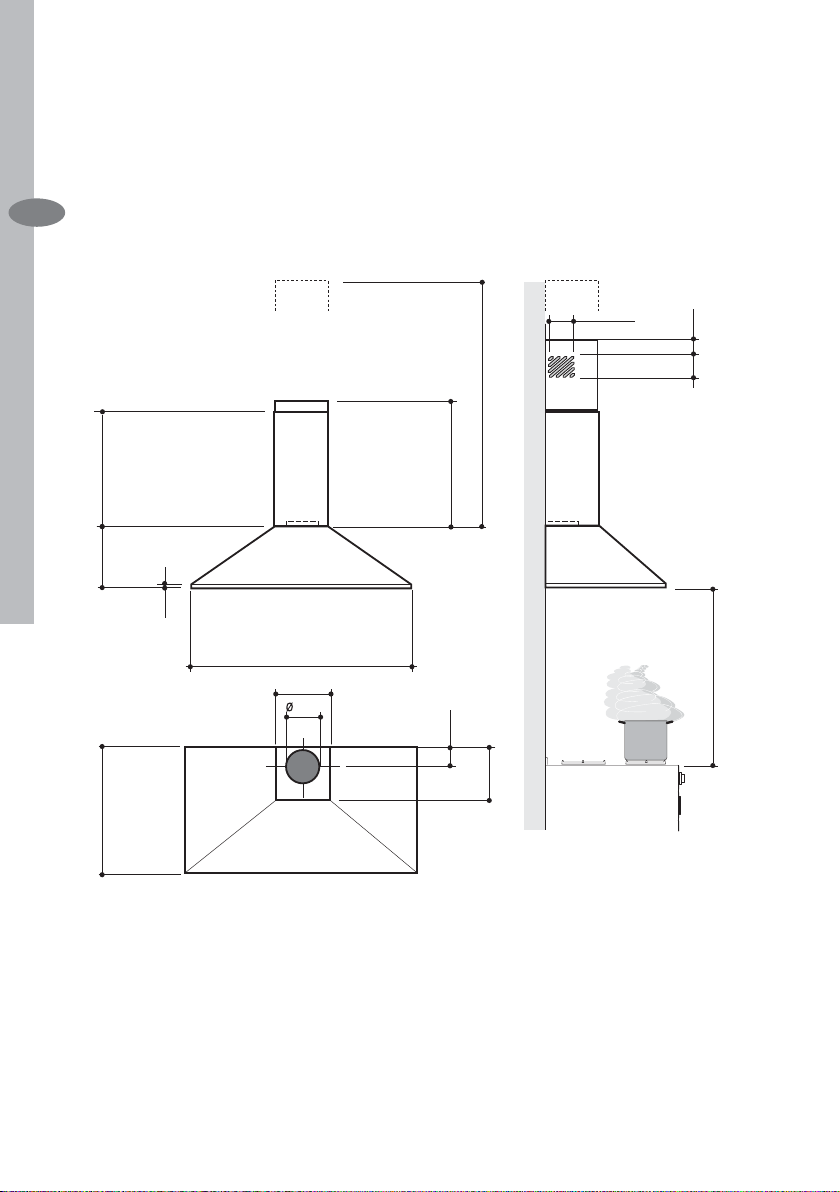

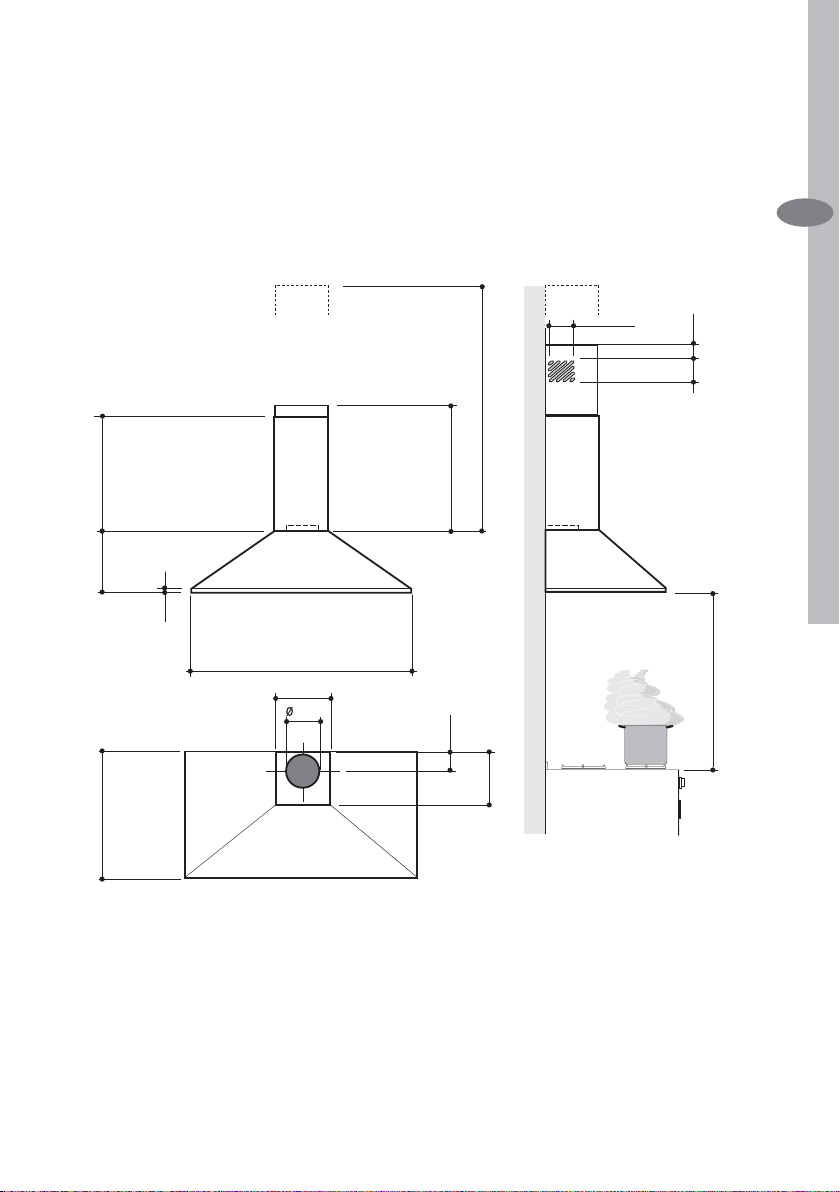

Platzbedarf
DE
360
240
490
126
max. 760
min. 360
18
598 / 898
210
150
100
205
24,5
84
650 min.
Page 7

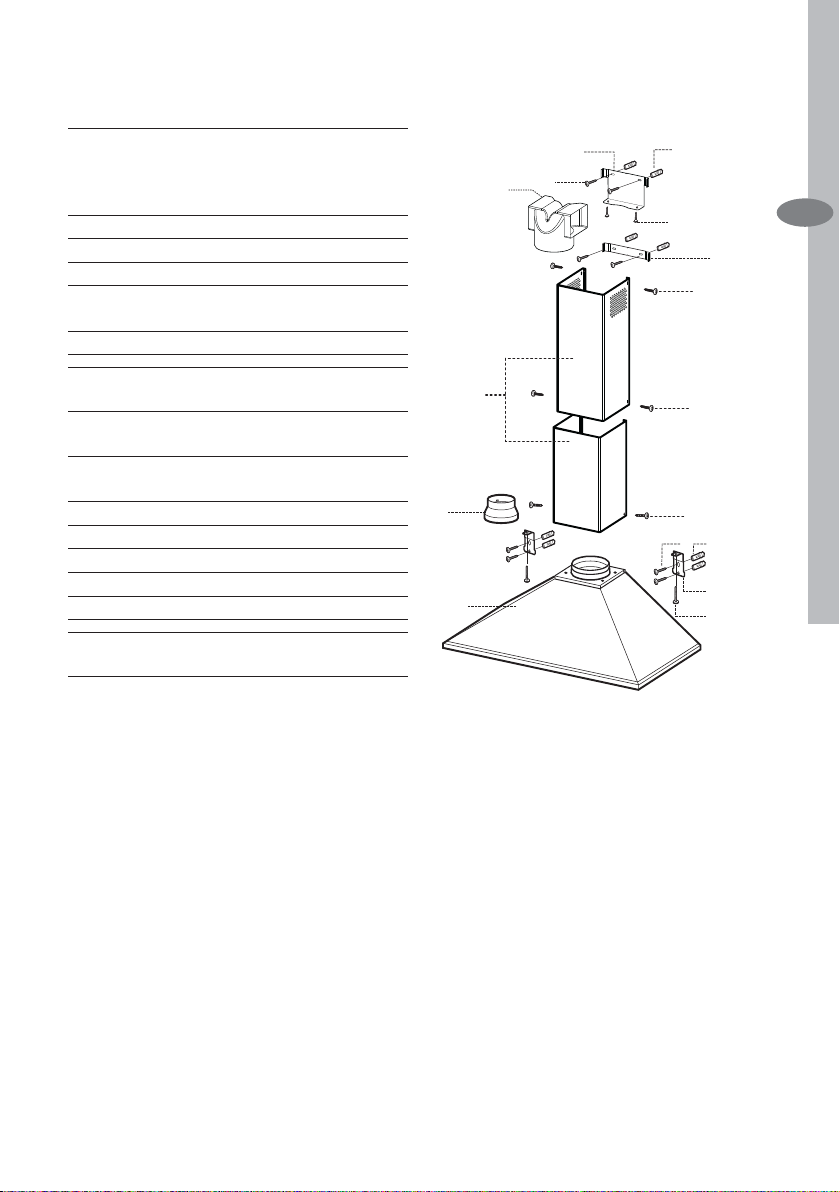

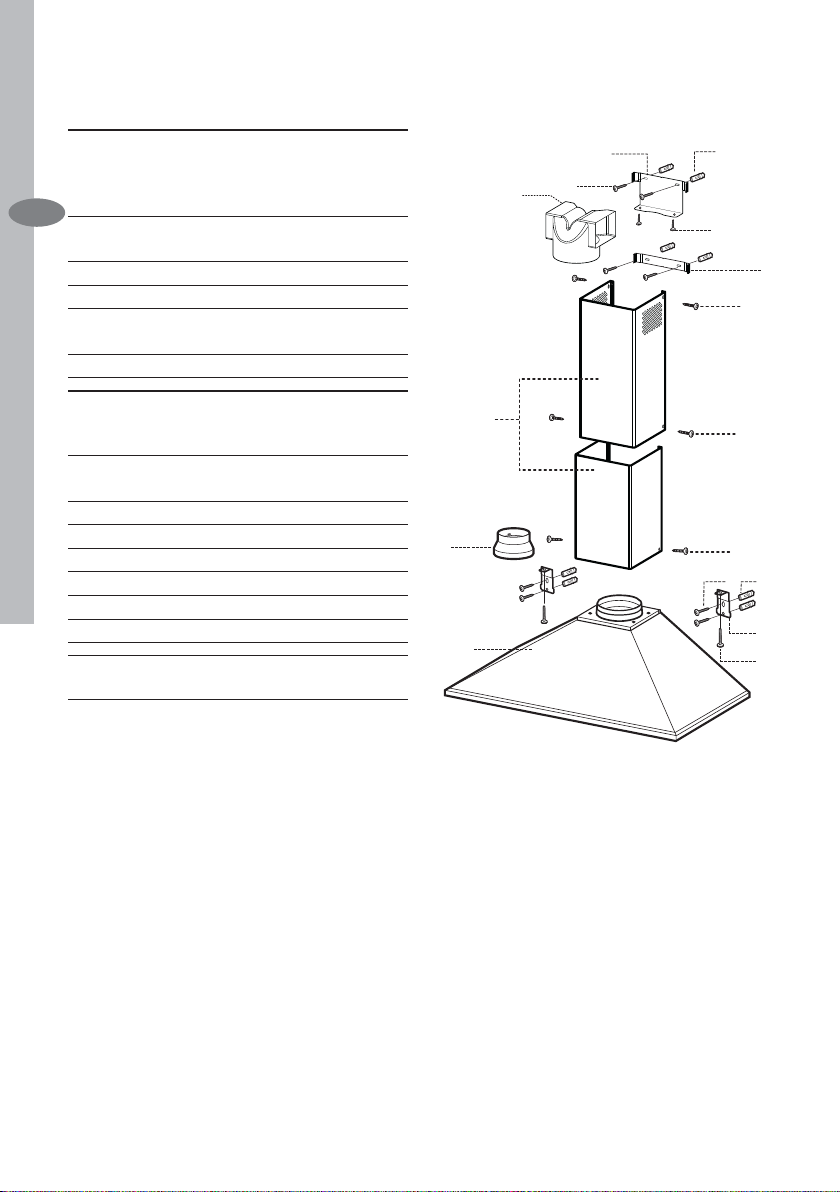

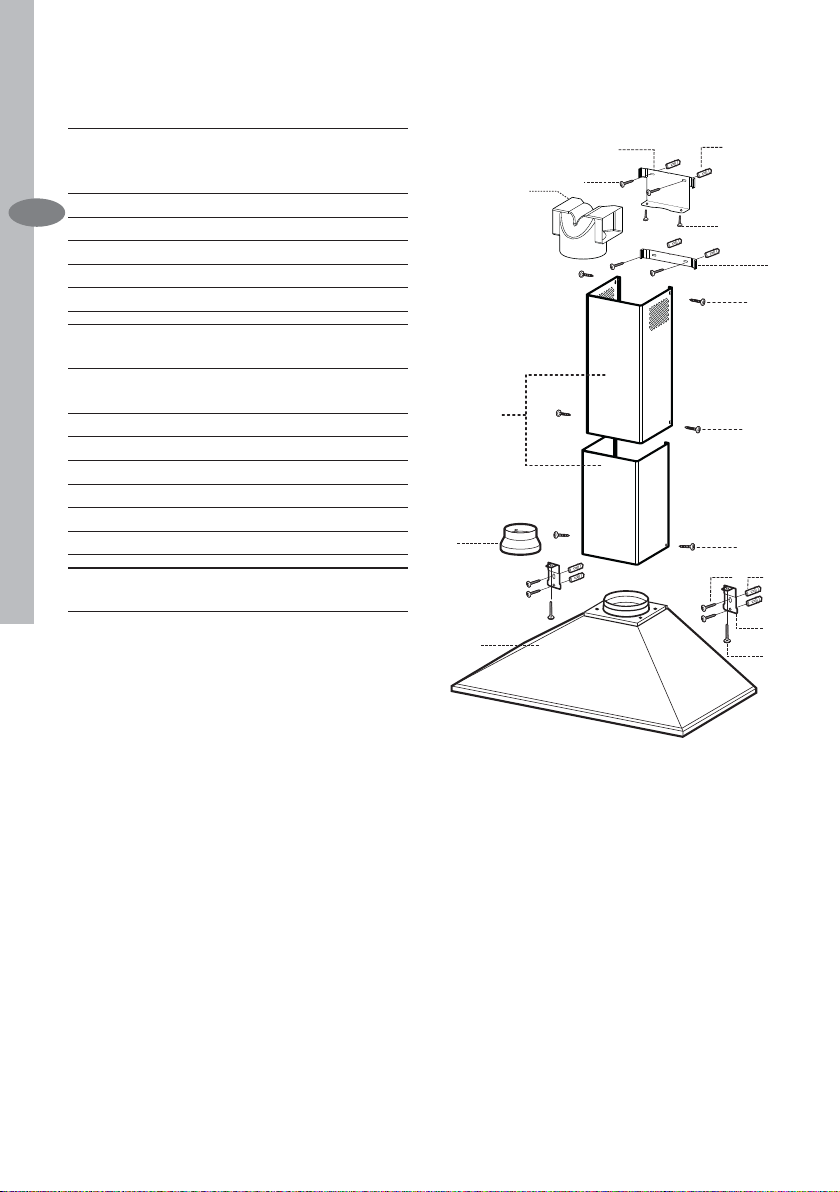

Komponenten
Pos. St. Produktkomponenten
1 1 Haubenkörper mit Schaltern, Be-
leuchtung, Gebläsegruppe, Filter
2 1 Teleskopkamin bestehend aus:
2.1 1 oberer Kaminteil
2.2 1 unterer Kaminteil
9 1 Reduzierfl ansch ø 150-120 mm
15 1 Luftaustritt-Anschlussstück
Pos. St. Montagekomponenten
7.1 2 Befestigungsbügel Haubenkörp-
er
7.2.1 1 Befestigungsbügel oberer Kaminteil
7.3 1 Bügel für Anschlusshalter
11 8 Bügel
12a 8 Schrauben 4,2 x 44,4
12c 6 Schrauben 2,9 x 9,5
12d 2 Schrauben M4 x 25
12e 2 Schrauben 2,9 x 12,7
St. Dokumentation
1 Bedienungsanleitung
Charakteristiken electrolux 7
7.3
12a
15
2.1
2
2.2
9
1
11
DE
12e
7.2.1
12c
12c
12c
12a 11
7.1
12d
Page 8
8 electrolux Montage
MONTAGE

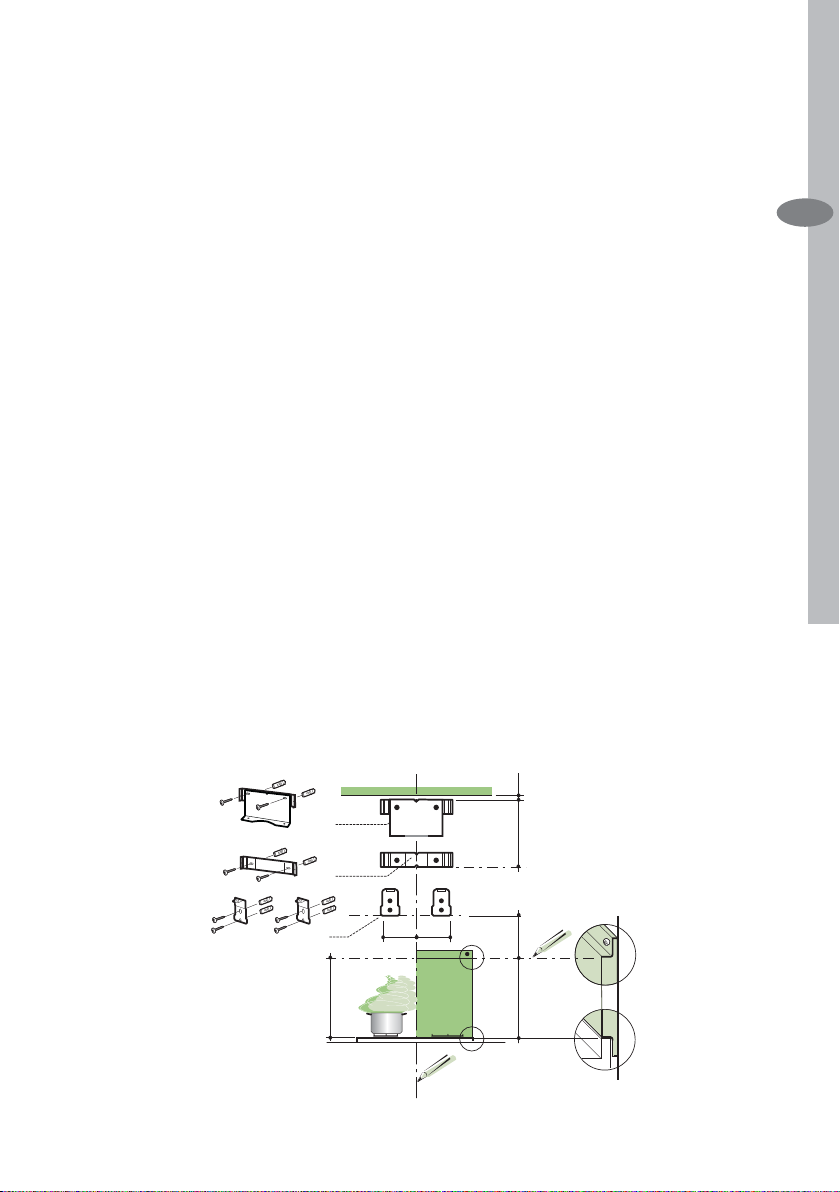

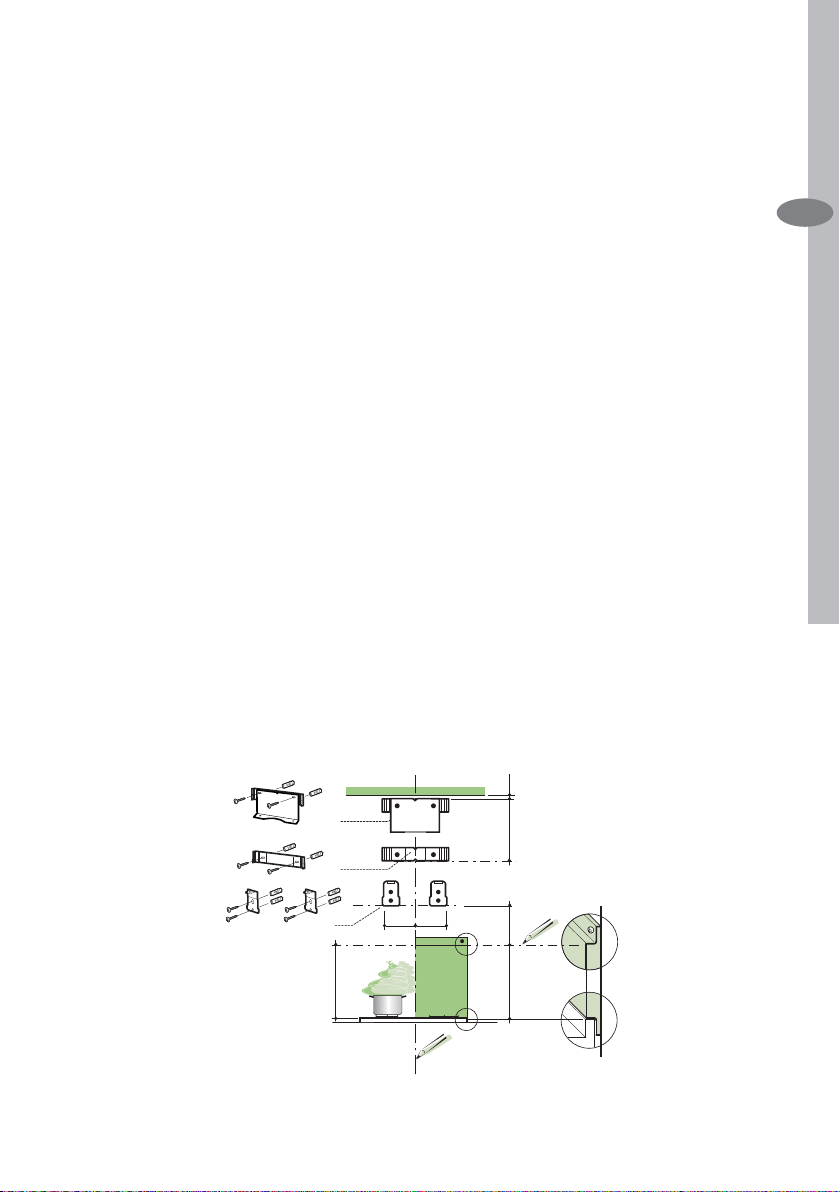

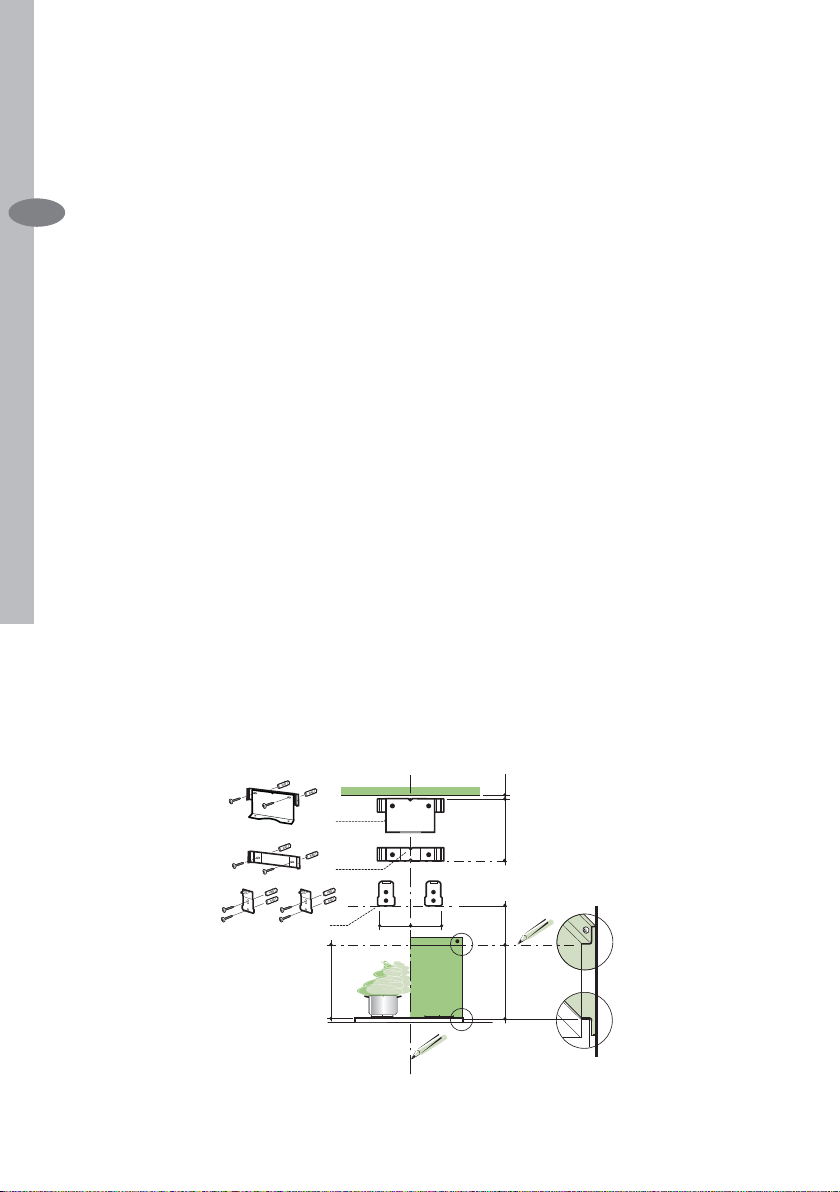

Bohren der Befestigungslöcher
und Fixieren der Befestigungsbü-
gel
DE
Nachstehende Linien an die Wand zeichnen:
• eine vertikale Linie bis zur Decke oder obe-
ren Begrenzung, und zwar in der Mitte des
Bereiches, in dem die Haube montiert werden soll;
• eine horizontale Linie: mit einem minima-
len Abstand von 650 mm zur Kochfl äche
bei Montage ohne Rückwandpaneel; mit
einem Abstand H (H= Höhe des sichtbaren
Teils des Rückwandpaneels) bei Montage
mit Rückwandpaneel.
• Einen Bügel 7.3 zirka 1-2 mm unter der De-
cke oder oberen Begrenzung an die Wand
legen und seinen Mittelpunkt (Einschnitte)
auf die vertikale Bezugslinie ausrichten.
• Die Mitte der beiden Bügellöcher an der
Wand markieren.
• Den zweiten Bügel 7.2.1 an die Wand le-
gen, wobei ein Abstand X mm vom oberen
Bügel einzuhalten ist (X = Höhe des jeweiligen oberen Kaminteils); den Mittelpunkt
(Einschnitte) auf die vertikale Bezugslinie
ausrichten.
• Die Mitte der Bügellöcher an der Wand
markieren.
• Einen der beiden Bügel 7.1 109,5 mm von
der vertikalen Bezugslinie und 162 mm
oberhalb der horizontalen Bezugslinie auflegen.
7.3
7.2.1
• Die Mittelpunkte der Bügelbohrungen an
der Wand markieren.
• Gleichermaßen an der gegenüberliegenden Seite vorgehen.
RÜCKWANDPANEEL (OPTION)
Das Rückwandpaneel wird vor der Dunstabzugshaube montiert; falls es sowohl an der
Ober- wie auch Unterseite befestigt werden
soll, muss es vor Montage der Unterschränke in korrekter Höhe fi xiert werden. Da es
sich hierbei um einen komplexen Arbeitsschritt handelt, muss dieser Vorgang vom
Kücheninstallateur bzw. auf jeden Fall von
erfahrenem Personal durchgeführt werden,
das die Endmaße der Küchenmöbel kennt.
Wird das Rückwandpaneel nur oben fi xiert,
ist wie nachstehend vorzugehen:
• Das Paneel auf den Unterschrank stellen
und den unteren Rand zwischen Arbeitsfl äche und Wand
schieben, wobei die Rückwand auf die
vertikale Bezugslinie auszurichten ist.
• Die Bohrungen an der oberen Kante kennzeichnen.
• Mit einem Bohrer ø 8 mm die markierten
Punkte bohren.
• Die Dübel 11 in die Bohrungen einfügen.
• Die Bügel mit den mitgelieferten Schrauben 12a (4,2 x 44,4) fi xieren.
• Falls ein Rückwandpaneel vorhanden ist,
dieses mit den mitgelieferten Schrauben
12a (4,2 x 44,4) fi xieren.
1÷2
X
7.1
650 min.
109,5 109,5
H 162
Page 9
Montage des Haubenkörpers
• Bei den Bügeln 7.1 die 2 mitgelieferten Schrauben 12d einschrauben.
• Den Haubenkörper bei den Haltebügeln 7.1 einhängen und auf die vertikale Linie ausrichten.
• Mit Hilfe der Schrauben 12d vom
Haubenunteren her den Haubenkörper ausrichten.

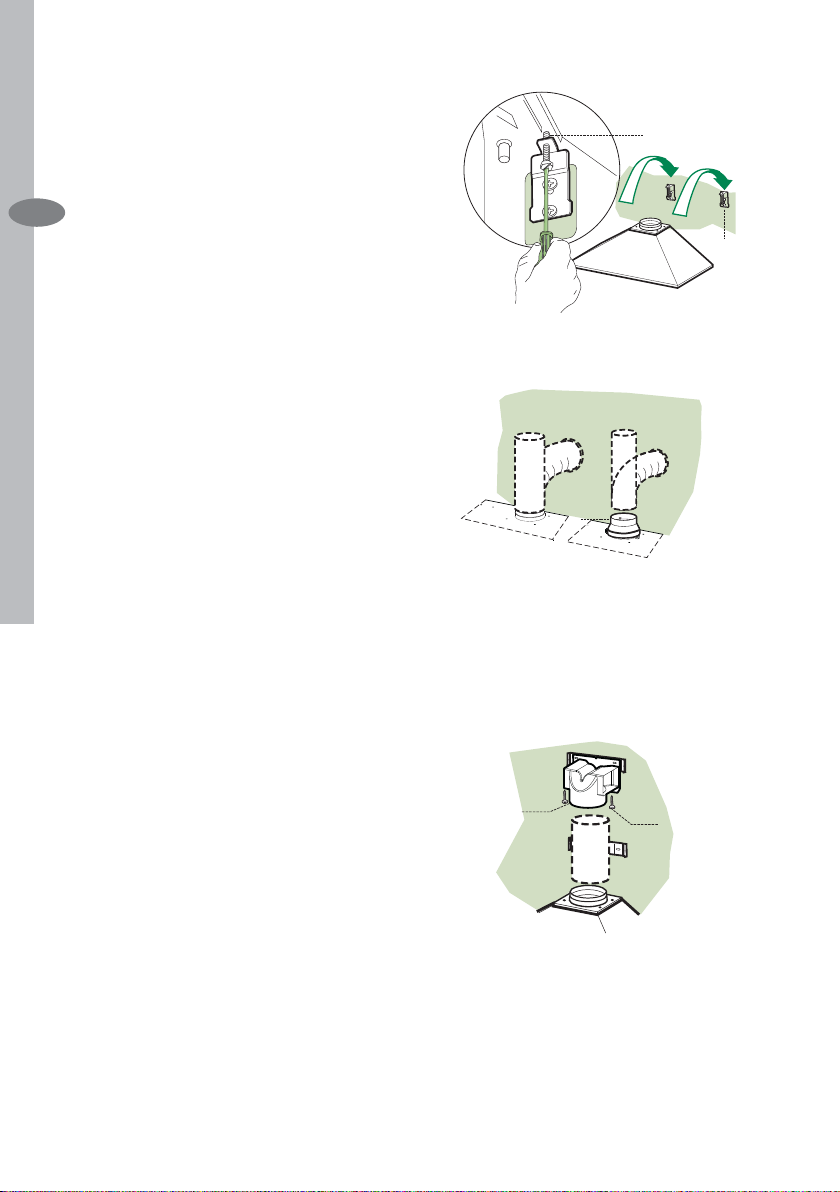

Anschluss in Abluftversion
Bei Abluftbetrieb kann die Haube vom
Installateur wahlweise mittels Rohr oder
Schlauch (ø 150 oder 120 mm) an die
Außenrohrleitung angeschlossen werden.
• Bei Verwendung eines Anschlussrohres ø 120 den Reduzierfl ansch 9
am Haubenaustritt anbringen.
• Das Rohr mit geeigneten Rohrschellen fi xieren.Das hierzu erforderliche
Material wird nicht mitgeliefert.
• Eventuell vorhandene Aktivkohlefi lter
entnehmen.
Montage electrolux 9
12.d
ø 150
ø 120
9
DE
7.1

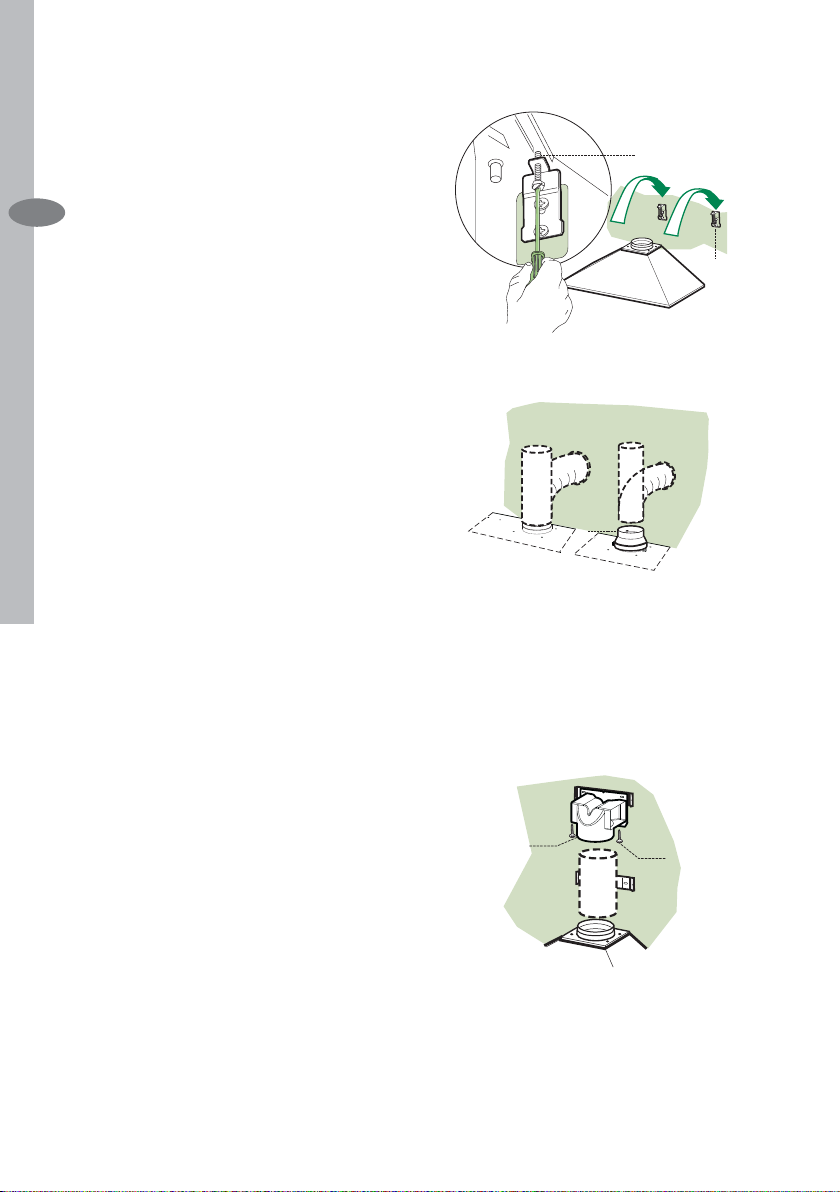

Anschluss in Umluftversion
• Den Anschluss 15 am Anschlusshalter 7.3 anbringen.
• Bei dem Bügel mit Hilfe der 2 mitgelieferten Schrauben 12e fi xieren.
• Vom Installateur wahlweise mittels
Rohr oder Schlauch ø 150, den Anschluss 15 am Haubenaustritt anbringen.
• Kontrollieren, ob der Aktivkohle-Geruchsfi lter vorhanden ist.
15
12e
ø 150
Page 10
10 electrolux Montage/Bedienung
Elektroanschluss
• Bei Anschluss der Haube an das
Stromnetz muss ein zweipoliger
Schalter mit einem Öffnungsweg von
mindestens 3 mm zwischengeschal-
DE
tet werden.
• Entfernen Sie die Fettfi lter (s. Ab-
schnitt „Wartung“) und versichern Sie
sich, daß die Kabelverbindung in die
Steckdose des Gebläses einwandfrei
eingesteckt wird.

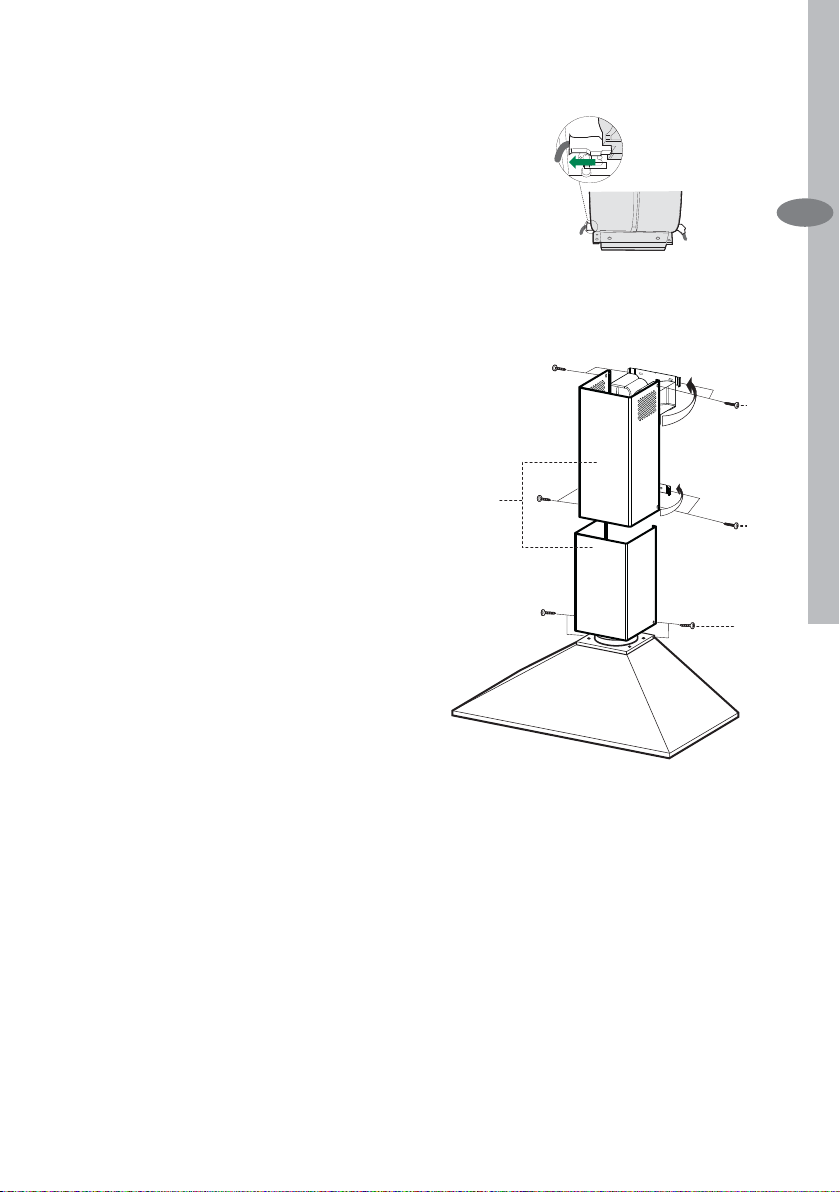

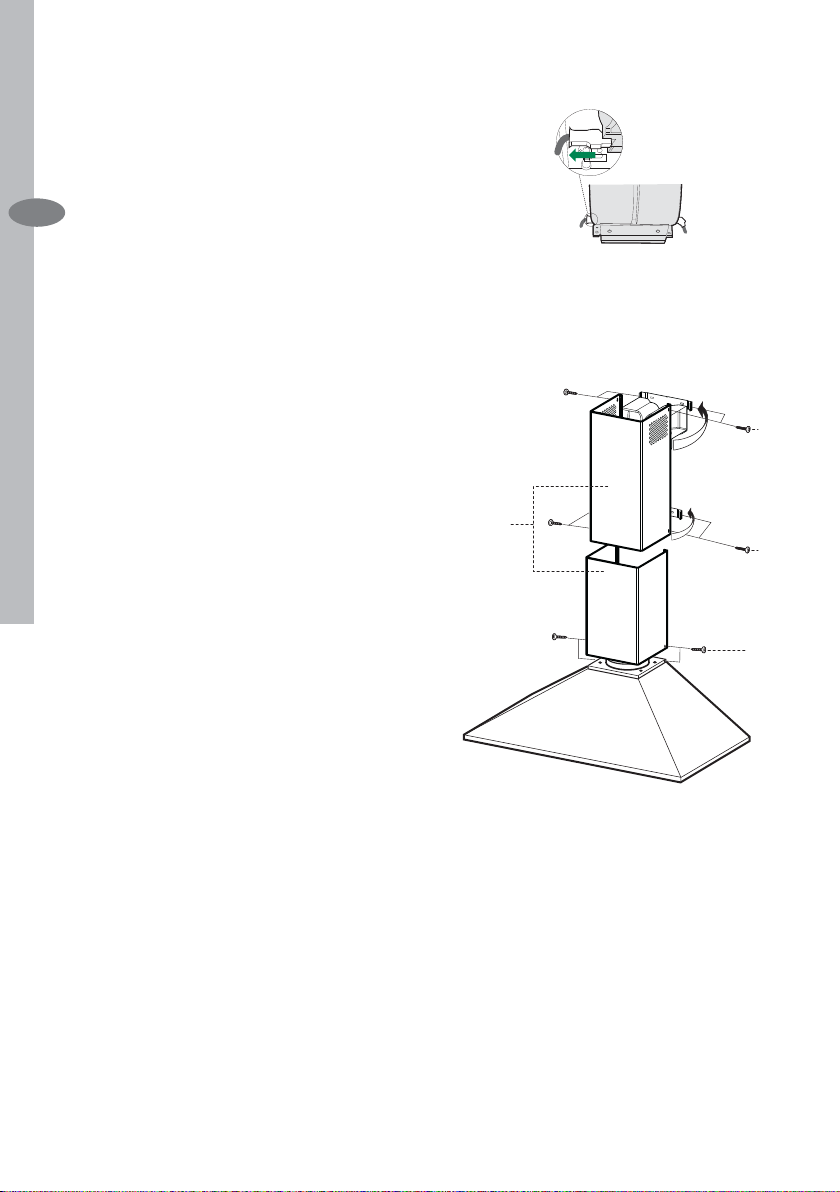

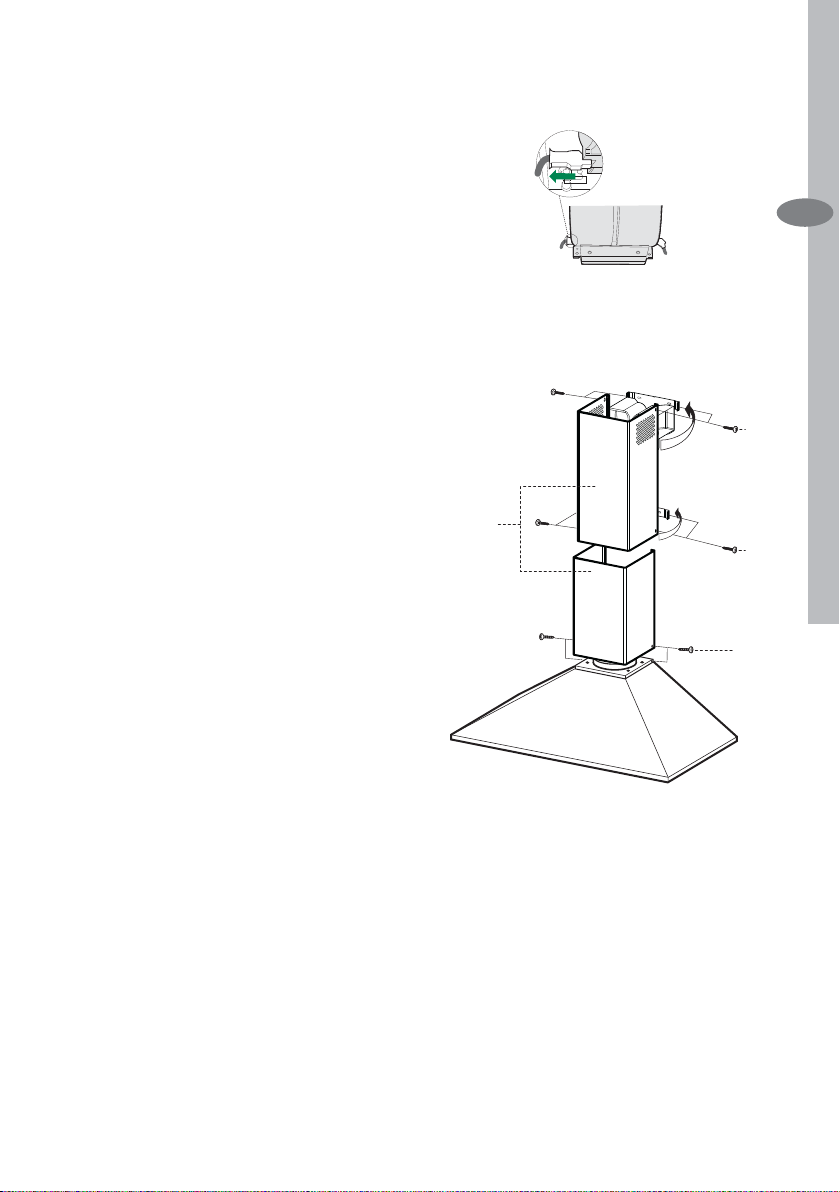

Kaminmontage
Oberer Kaminteil
• Die beiden seitlichen Schenkel leicht
auseinanderbiegen, hinter den Bügeln
7.3 und 7.2.1 einhängen und bis zum
Anschlag wieder schließen.
• Bei den Bügeln mit Hilfe der 4 mitgelieferten Schrauben 12c fi xieren.
• Überprüfen, ob das Anschlussstück mit
den entsprechenden Kaminstutzen übereinstimmt.
Unterer Kaminteil
• Die beiden seitlichen Schenkel des
Kaminteils leicht auseinanderbiegen,
zwischen dem oberen
Kaminteil und der Wand einhängen
und bis zum
Anschlag wieder schließen.
• Den unteren Teil seitlich am Haubenkörper mit 2 der mitgelieferten Schrauben 12c fi xieren.
12c
2.1
2
12c
2.2
12c
Page 11
Bedienung electrolux 11
BEDIENUNG
Die Haube kann direkt auf die gewünschte Stufe eingeschaltet werden ohne daß
man vorher auf die Gebläsetaste 0/1 drückt.
S1
DE
LT3

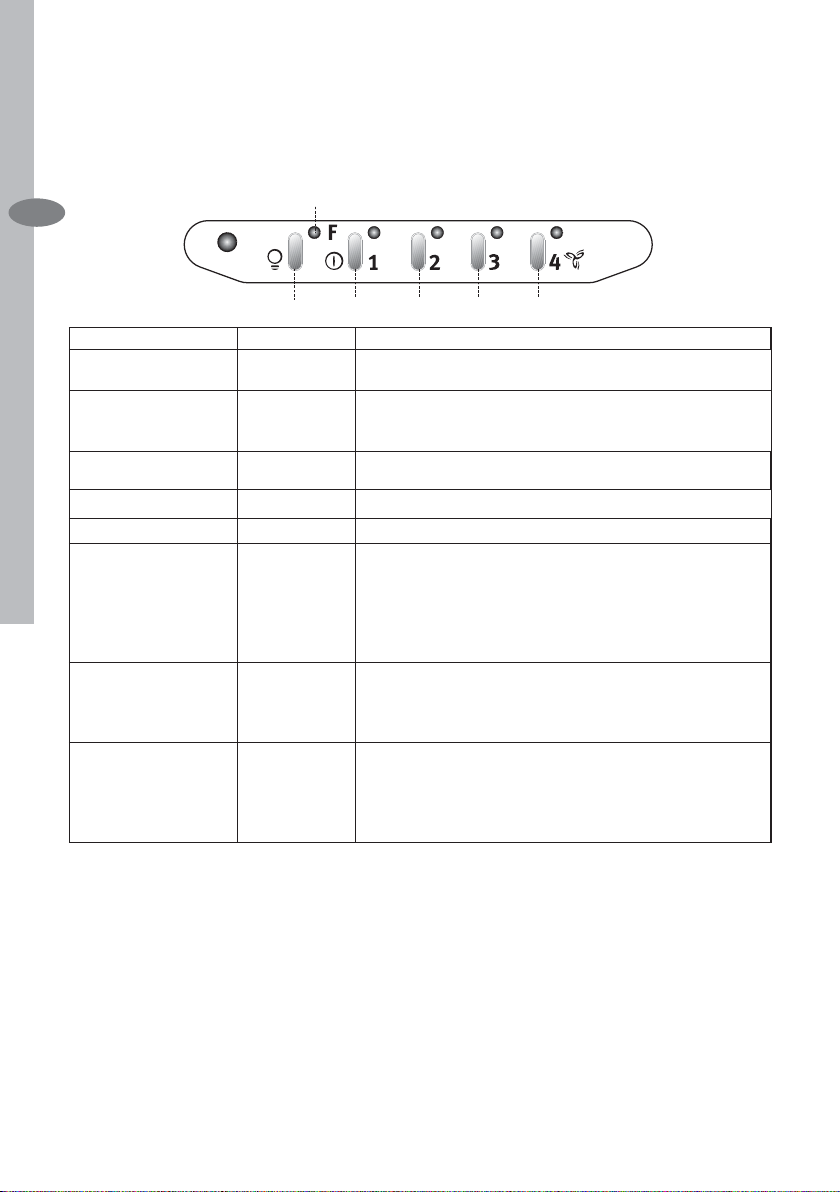

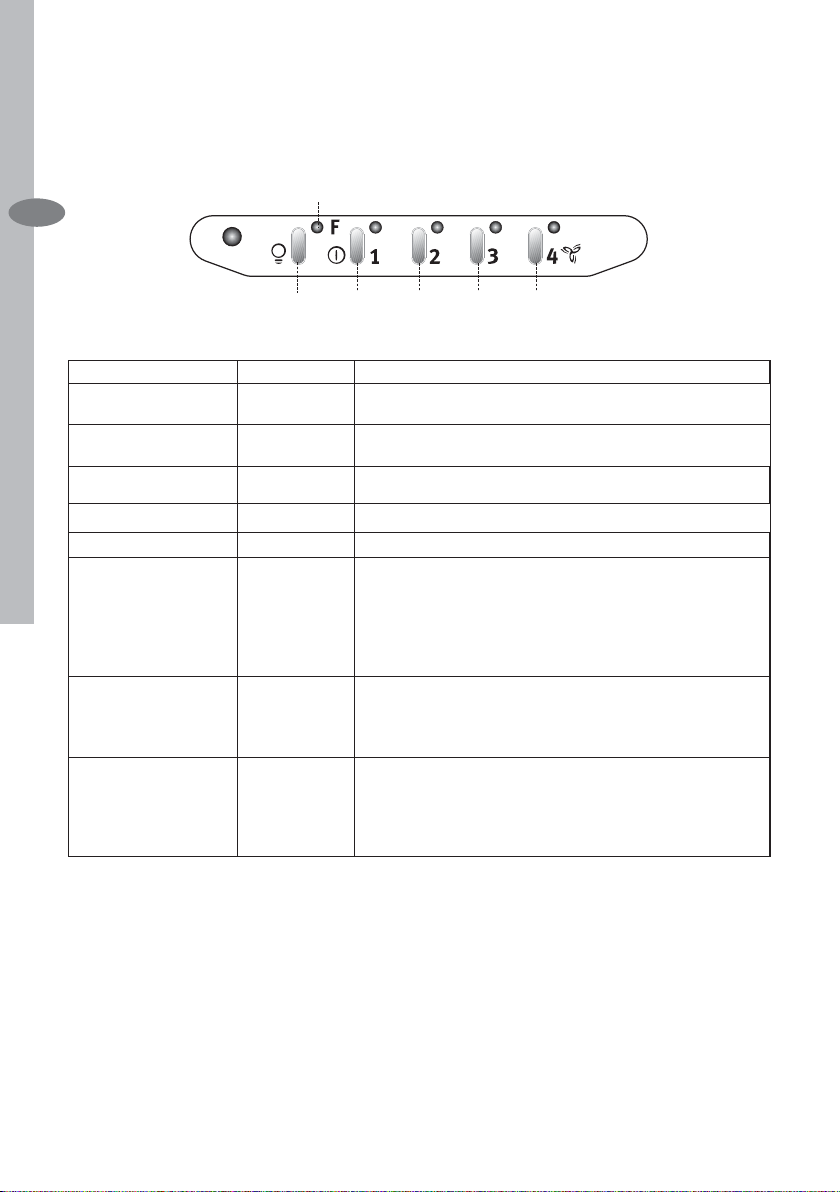

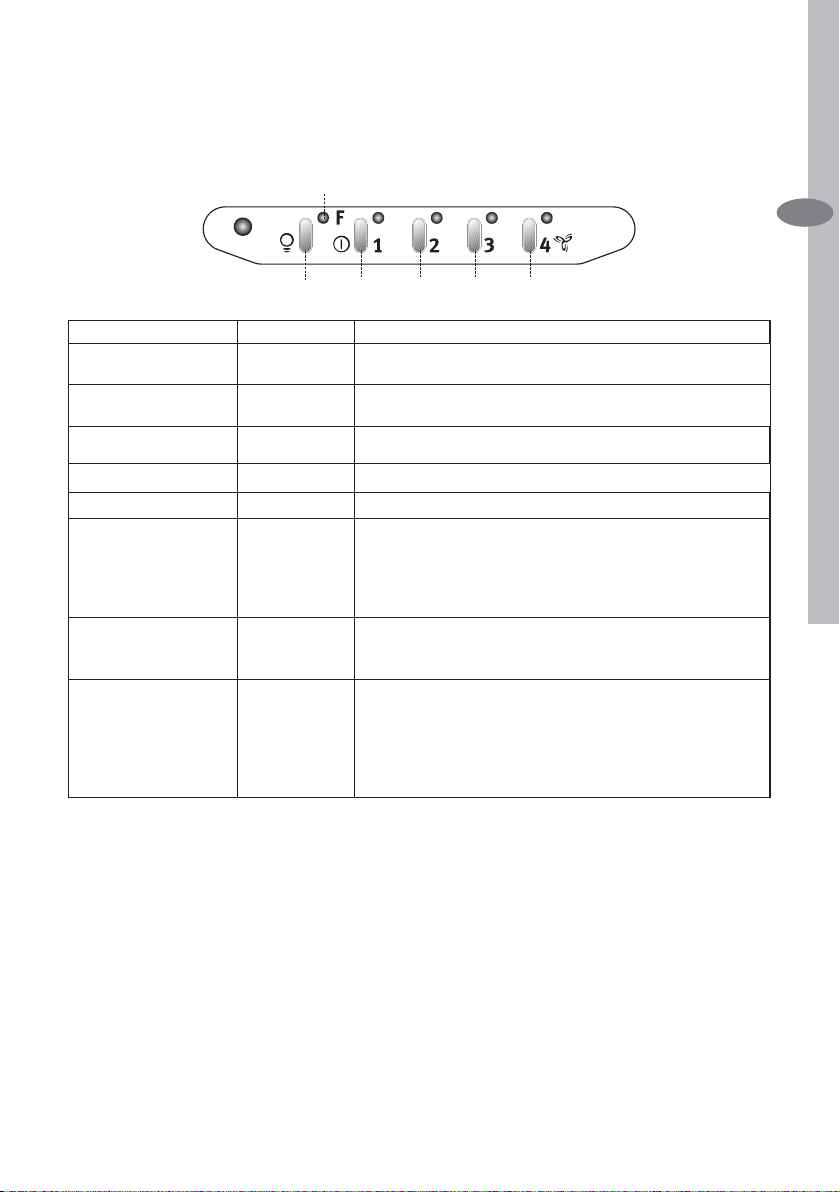

Taste Led Funktion
L
T1 0/1 Motor
T2 Geschwindig-
keitsstufe
T3 Geschwindig-
keitsstufe
T4 Geschwindig-
keitsstufe
S1 Led
- Ein- und Ausschalten der Beleuchtung.
Eingeschaltet Erste Geschwindigkeitsstufe.
Eingeschaltet Zweite Geschwindigkeitsstufe.
Blinklicht
Ständiges
Aufl euchten
Blinklicht Intensivstufe.
Ständiges
Aufl euchten
Blinklicht signalisiert die Sättigung des Aktivkohle-Geruchsfi lters, der aus-
Schaltet die Haube aus wenn die Taste für ungefähr 2’’ ge-drückt wird
Dritte Geschwindigkeitsstufe.
Höchste Geschwindigkeitsstufe.
Bei sehr starker Kochdunstentwicklung geeignet. Wird durch 2’’ langes
Drücken auf diese Taste aktiviert. Nach 10 Minu-ten schaltet sich das
Gebläse automatisch auf die vorher ge-wählte Stufe zurück. Kann auch
manuell unterbrochen wer-den indem man einfach auf eine andere Taste
drückt.
signalisiert die Sättigung der Metallfettfi lter und dass eine Reinigung
erforderlich ist. Dieser Alarm wird nach 100 effektiven Arbeitsstunden
der Haube aktiviert. (Für Reset siehe Abschnitt Wartung
getauscht werden muss; die Metallfettfi lter müssen ebenfalls ge-
waschen werden. Die Sättigungsanzeige des Aktivkohle-Geruchsfi lters
wird nach 200 effektiven Arbeitsstunden der Hau-be aktiviert.(Für
Aktivierung und Reset siehe Abschnitt Wartung)
T2T1 T4
Page 12
12 electrolux Bedienung
WARTUNG
Selbsttragender Metallfettfi lter
reinigung
Rücksetzen der Sättigungsanzeige
DE
• Licht und Gebläsemotor abschalten.
• Mindestens 4 Sekunden lang die Taste T3 drücken, bis die Leds zur Bestätigung zu blinken beginnen.
Filterreinigung
• Die Filter können im Geschirrspüler
gewaschen werden und sind dann
zu reinigen, wenn die Led S1 zu sich
einschalten beginnt bzw. zumindest
nach 2-monatigem Betrieb oder bei
starkem Einsatz auch häufi ger.

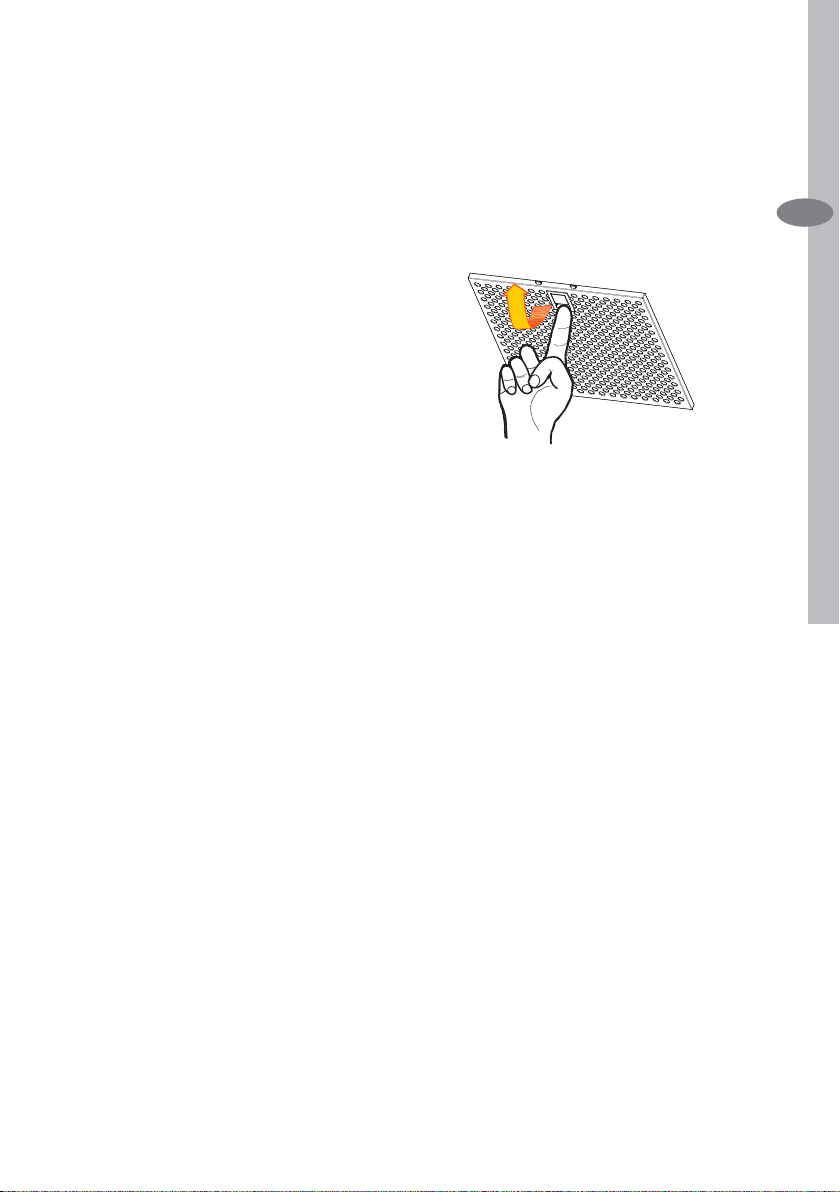

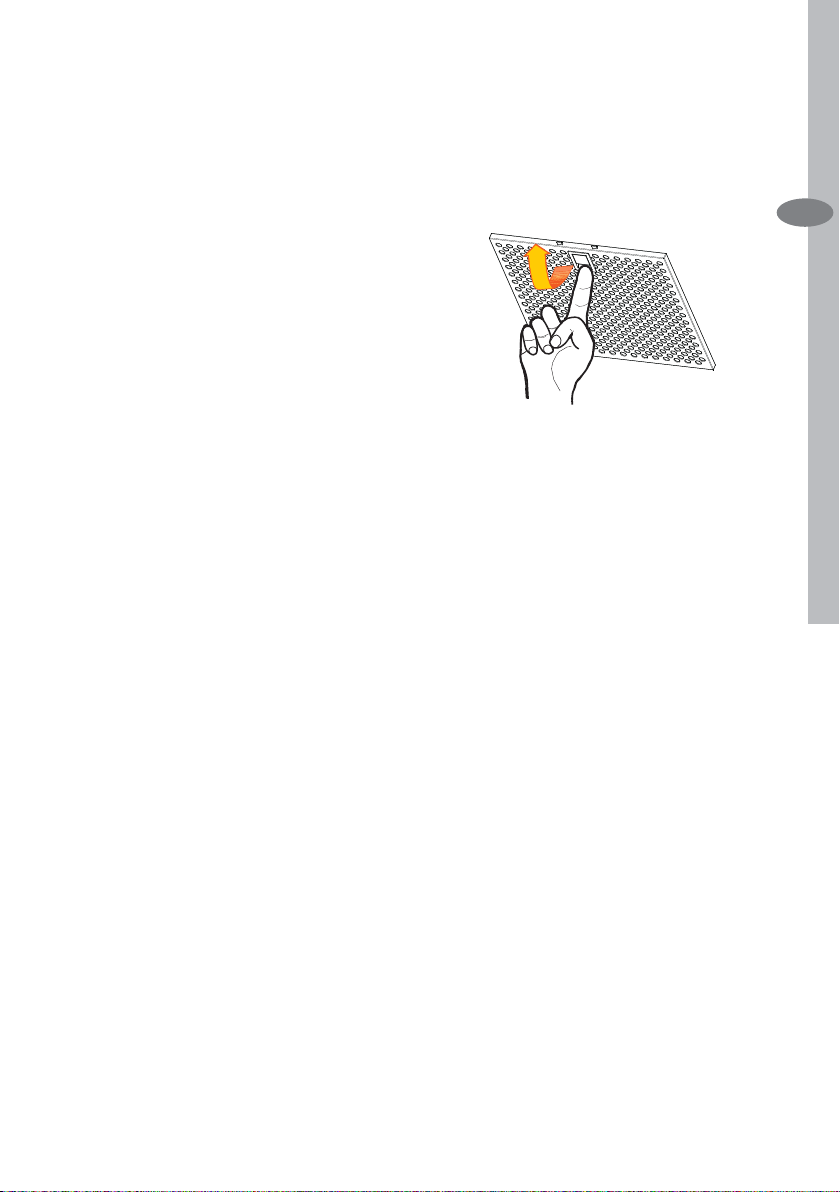

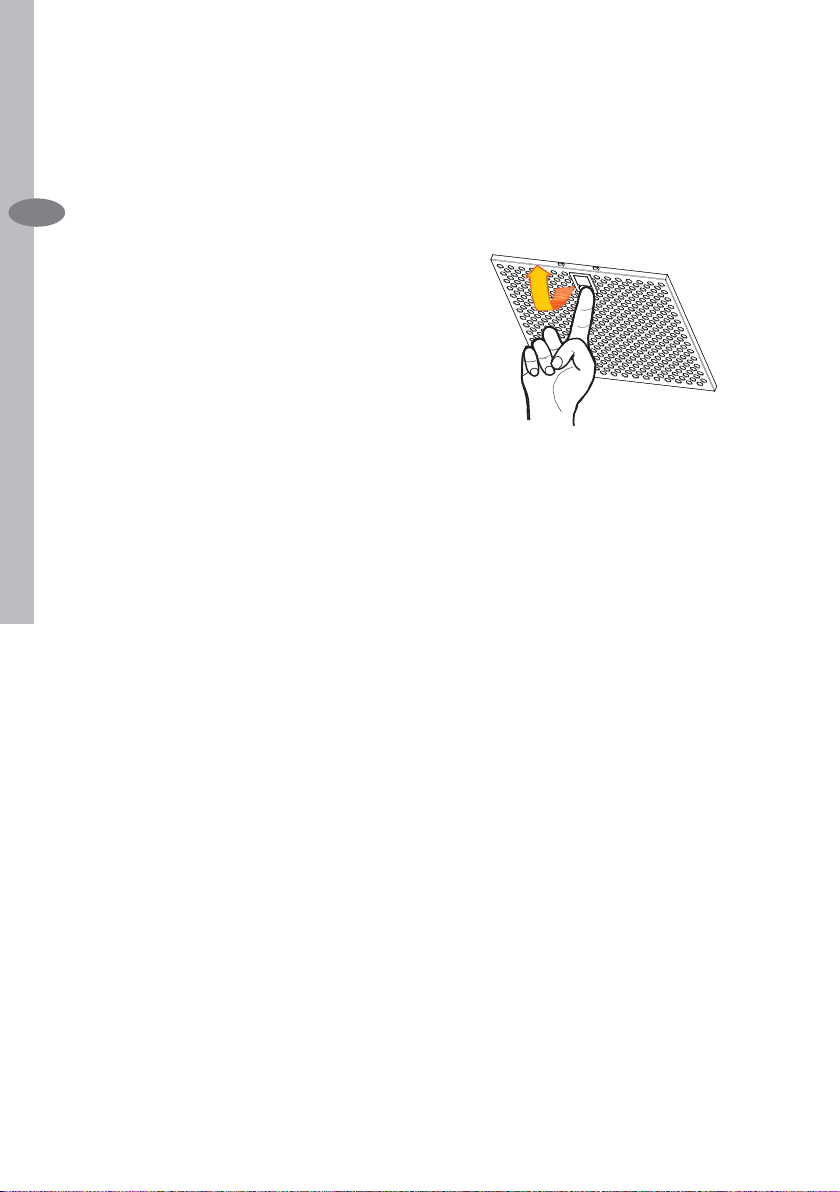

• Einen Filter nach dem anderen entfernen. Halten Sie den Filter mit einer
Hand fest und ziehen Sie den Griff mit
der anderen Hand gleichzeitig nach
unten.
• Die Filter reinigen (darauf achten, sie
nicht zu verbiegen) und vor der Remontage trocknen lassen.
• Bei der Remontage ist darauf zu achten, dass sich der Griff auf der sichtbaren Außenseite befi ndet.
Page 13
Bedienung electrolux 13
Austauschen der AktivkohleFilter
Dieser Filter kann weder gewaschen
noch wiederverwendet werden und ist
bei Blinken der Led S1 oder zumindest
alle 4 Monate auszutauschen. Die Sättigungsanzeige erfolgt nur bei laufendem
Gebläsemotor.
Aktivierung/Deaktivierungder Sättigungsanzeige
• Bei Hauben mit Umluftbetrieb erfolgt
die Aktivierung der Sättigungsanzeige
bei der Installation oder später.
• Die Beleuchtung und den Gebläsemotor abschalten. Die Haube vom
Stromnetz trennen, indem der zwischengeschaltete zweipolige Schalter
oder der Hauptschalter betätigt wird.
• Den Anschluss wieder herstellen, indem die Taste T1 gedrückt gehalten
wird.
• Die Taste loslassen; alle fünf Leds
leuchten pausenlos auf.
• Innerhalb von 3 Sekunden die Taste
T1 solange drücken, bis die Leds T1
und T4 zur Bestätigung zu blinken beginnen:
• 2-maliges Blinken – Sättigungsan-
zeige Aktivkohle-Geruchsfi lter AK-
TIVIERT
• 1-maliges Blinken – Sättigungsan-
zeige Aktivkohle-Geruchsfi lter DE-
AKTIVIERT
Rücksetzen der Sättigungsanzeige
• Licht und Gebläsemotor abschalten.

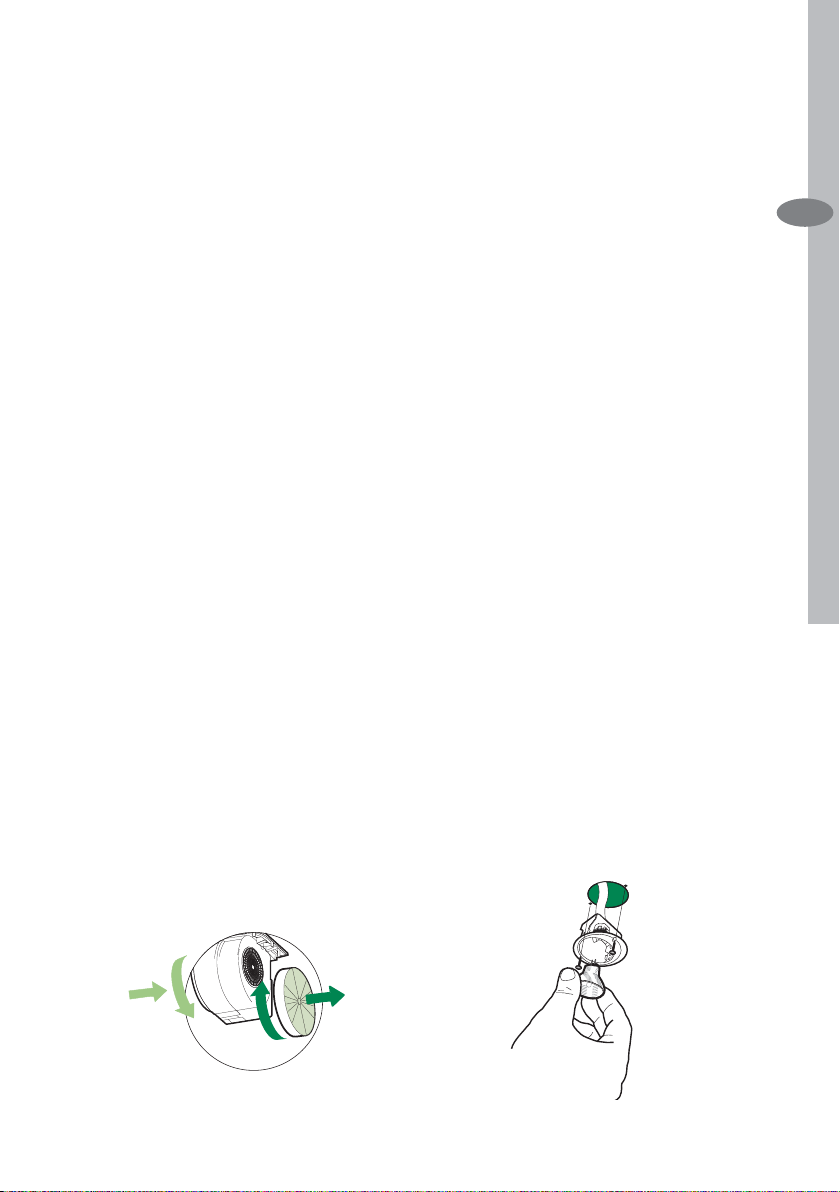

• Mindestens 3 Sekunden lang die Taste T3 drük-ken, bis die Leds zur Bestätigung zu blinken beginnen.
Austauschen der Filter
• Die Metallfettfi lter entfernen.

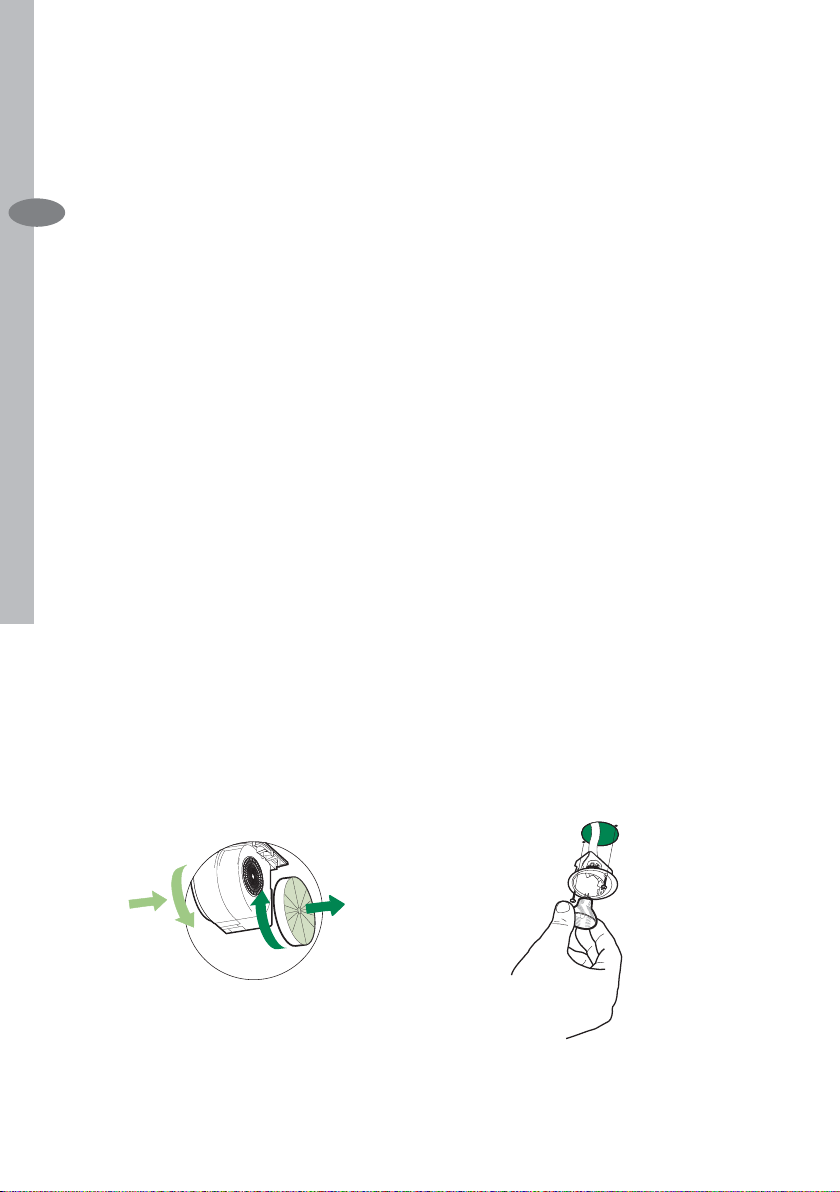

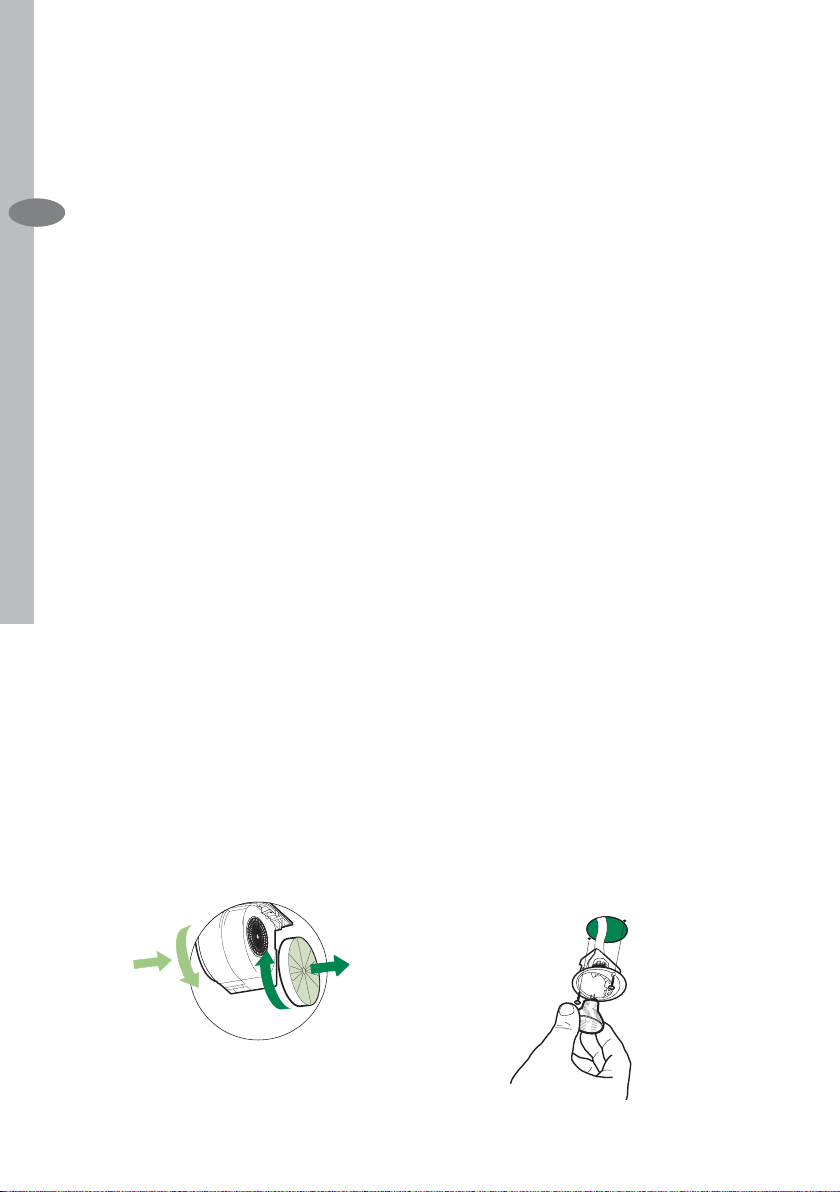

• Den gesättigten Aktivkohle-Geruchsfi lter wie gezeigt entfernen (A).
• Die neuen Filter wie gezeigt montieren
(B).
• Die Metallfettfi lter wieder montieren.
Auswechseln der Lampem
Halogenlampe 20 W
• Vor dem Auswechseln der Lampen,
die beiden Schrauben der Lampenhalterung loesen und die Lampenhalterung aus der Dunstabzugshaube
ziehen.
• Die Lampe aus der Halterung nehmen.
• Die Lampe durch eine gleichwertige
ersetzen und bei der Remontage darauf achten, daß die beiden Ste-ckerstifte vorschriftsmäßig in die Lampenfassung eingeführt werden.
• Die Lampenhalterung wieder montieren, indem die beiden zuvor entfernten Schrauben wieder angezogen
werden.
DE
B
A
Page 14
14 electrolux Conseils et Suggestions
CONSEILS ET SUGGESTIONS
INSTALLATION
• Le fabricant décline toute responsabilité en cas de dommage dû à une
FR
installa-tion non correcte ou non conforme aux règles de l’art.
• La distance minimale de sécurité entre le plan de cuisson et la hotte doit
être de 650 mm au moins.
• Vérifi er que la tension du secteur co-
rrespond à la valeur qui fi gure sur la
pla-quette apposée à l’intérieur de la
hotte.
• Pour les Appareils appartenant à la
Ière Classe, veiller à ce que la mise
à la terre de l’installation électrique
domestique ait été effectuée conformément aux normes en vigueur.
• Connecter la hotte à la sortie d’air aspiré à l’aide d’une tuyauterie d’un
diamètre égal ou supérieur à 120 mm.
Le parcours de la tuyauterie doit être
le plus court possible.
• Eviter de connecter la hotte à des
conduites d’évacuation de fumées
issues d’une combustion tel que
(Chaudière, cheminée, etc…).
• Si vous utilisez des appareils qui
ne fonctionnent pas à l’électricité
dans la pièce ou est installée la hotte
(par exemple: des appareils fonctionnant au gaz), vous devez prévoir
une aération suffi sante du milieu. Si la
cuisine en est dépourvue, pratiquez
une ouverture qui communique avec
l’extérieur pour garantir l’infi ltration de
l’air pur.
UTILISATION
• La hotte a été conçue exclusivement
pour l’usage domestique, dans le but
d’éliminer les odeurs de la cuisine.
• Ne jamais utiliser abusivement la hotte.
• Ne pas laisser les fl ammes libres à
forte intensité quand la hotte est en
ser-vice.
• Toujours régler les fl ammes de ma-
nière à éviter toute sortie latérale
de ces dernières par rapport au fond
des marmites.
• Contrôler les friteuses lors de
l’utilisation car l’huile surchauffée
pourrait s’enfl ammer.
• Ne pas préparer d’aliments fl am-
bés sous la hotte de cuisine : risque
d’incendie
• Cet appareil ne doit pas être utilisé par des personnes (y compris les
enfants) ayant des capacités psychiques, sensorielles ou mentales réduites, ni par des personnes n’ayant pas
l’expérience et la connaissance de ce
type d’appareils, à moins d’être sous
le contrôle et la formation de personnes responsables de leur sécurité.
• Les enfants doivent être surveillés
pour s’assurer qu’ils ne jouent pas
avec l’appareil.
ENTRETIEN
• Avant de procéder à toute opération
d’entretien, retirer la hotte en retirant
la fi che ou en actionnant l’interrupteur
général.
• Effectuer un entretien scrupuleux et
en temps dû des Filtres, à la cadence
conseillée.
• Pour le nettoyage des surfaces de la
hotte, il suffi t d’utiliser un chiffon humi-
de et détersif liquide neutre.
Le symbole sur le produit ou son
emballage indique que ce produit ne peut être
traité comme déchet ménager. Il doit plutôt
être remis au point de ramassage concerné,
se chargeant du recyclage du matériel
électrique et électronique. En vous assurant
que ce produit est éliminé correctement, vous
favorisez la prévention des conséquences
négatives pour l’environnement et la santé
humaine qui, sinon, seraient le résultat d’un
traitement inapproprié des déchets de ce
produit. Pour obtenir plus de détails sur le
recyclage de ce produit, veuillez prendre
contact avec le bureau municipal de votre
région, votre service d’élimination des
déchets ménagers ou le magasin où vous
avez acheté le produit.
Page 15
Caracteristiques Techniques electrolux 15
CARACTERISTIQUES TECHNIQUES
Encombrement
FR
360
240
490
126
max. 760
min. 360
18
598 / 898
210
150
100
205
24,5
84
650 min.
Page 16
16 electrolux Caracteristiques Techniques
Composants
Réf. Q.té Composants de Produit
1 1 Corps Hotte équipé de: Coman-
des, Lumière, Groupe Ventilateur,
FR
Filtres
2 1 Cheminée Télescopique formée
de:
2.1 1 Cheminée Supérieure
2.2 1 Cheminée Inférieure
9 1 Flasque de Réduction ø 150-120
mm
15 1 Raccord Sortie Air
Réf. Q.té Composants pour l ’installa-
tion
7.1 2 Brides Fixation Corps Hotte
7.2.1 1 Bride Fixation Cheminée
Supérieure
7.3 1 Bride Support Raccord
11 8 Chevilles
12a 8 Vis 4,2 x 44,4
12c 6 Vis 2,9 x 9,5
12d 8 Vis M4 x 25
12e 6 Vis 2,9 x 12,7
Q.té Documentation
1 Notice d’utilisation
7.3
12a
15
2.1
2
2.2
9
1
11
12e
7.2.1
12c
12c
12c
12a 11
7.1
12d
Page 17
INSTALLATION
Installation electrolux 17
Perçage Paroi et Fixation Brides
Tracer sur la paroi:
• une ligne verticale allant jusqu’au plafond
ou à la limite supérieure, au centre de la
zone prévue pour le montage de la hotte;
• une ligne horizontale à 650 mm min. audessus du plan de cuisson pour installation sans embases: à la cote H (H=hauteur
de la partie en vue de l’embase), en cas
d’installation avec embase.
• Poser comme indiqué une bride 7.3 sur la
paroi à 1-2 mm du plafond ou de la limite
supérieure, en alignant son centre (découpes) sur la ligne verticale de repère.
• Marquer les centres des trous rainurés de
la bride.
• Poser comme indiqué la bride 7.2.1 à X
mm sous la première bride (X = hauteur
cheminée supérieure fournie), en alignant
son centre (découpes) sur la ligne verticale
de repère.
• Marquer les centres des trous rainurés de
la bride.
• Poser comme indiqué, la bride 7.1 à 109,5
mm de la ligne verticale de repère, et 162
mm au-dessus de la ligne horizontale de
repère.
• Marquer les centres des trous de la bride.
7.3
• Répéter cette opération sur le côté opposé.
FIXATION EMBASE (SI FOURNIE)
L’Embase doit être montée avant d’installer
le corps de la hotte et si l’on souhaite la fi xer
au mur par lehaut ou par le bas, il est nécessaire de la monter à la juste hauteur avant
de monter les bases. Comme il s’agit d’une
opération complexe, elle doit être confi ée à
l’installateur de la cuisine ou à un personnel
compétent ayant pris connaissance de toutes les dimensions fi nales des meubles.
En se limitant à la fi xation supérieure, procé-
der comme suit :
• Poser l’embase sur la base en insérant l’intercalaire inférieur entre le plan supérieur
et la paroi, en le centrant par rapport à la
ligne verticale de repère.
• Marquer les centres des deux trous de
l’intercalaire supérieur.
• Percer de ø 8 mm tous les points marqués.
• Insérer les chevilles 11 dans les trous.
• Fixer les brides en utilisant les vis 12a (4,2
x 44,4) fournies.
• Si présente, fi xer l’embase, en utilisant les
vis 12a (4,2 x 44,4) fournies.
1÷2
X
FR
7.2.1
7.1
650 min.
109,5 109,5
H 162
Page 18
18 electrolux Installation
Montage du Corps de la Hotte
• Visser sur les brides 7.1 les 2 vis 12d
fournies.
• Accrocher le corps hotte aux brides
7.1, en le centrant sur la ligne verti-
FR
cale.
• Agir sur les vis 12d, par le dessous de
la hotte pour en niveler le corps.

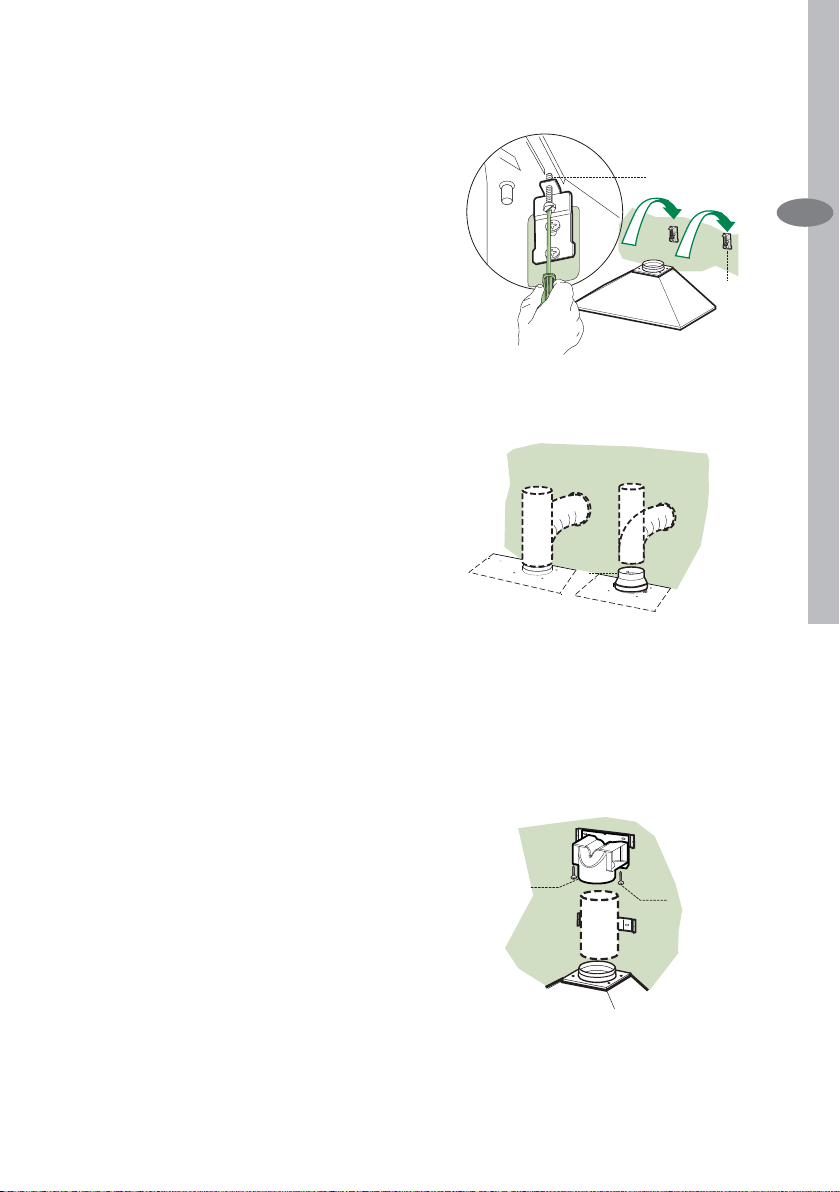

Sortie d’air en version évacuation
En cas d’installation en version aspirante, brancher la hotte à la tuyauterie de
sortie via un tube ri-gide ou fl exible de
ø 150 ou 120 mm, au choix de l’installateur.
• En cas de branchement avec un tube
de ø120 mm, insérer le fl asque de ré-
duction 9 sur la sortie du corps de la
hotte.
• Fixer le tube par des colliers appropriés. Le matériau nécessaire n’est
pas fourni.
• Retirer les éventuels fi ltres anti-odeur
au charbon actif.
ø 150
12.d
7.1
ø 120
9
Sortie d’air version fi ltrante
• Insérer le raccord 15 dans le support
7.3.
• Fixer aux bride à l’aide des 2 vis 12e
(2.9x12.7) fournies.
• Brancher le raccord 15 à la sortie du
corps de la hotte avec un tube rigide
ou fl exible de ø 150, selon le choix de
l’installateur.
• S’assurer de la présence des fi ltres
anti-odeur au charbon actif.
15
12e
ø 150
Page 19
Branchement Electrique
• Brancher la hotte sur le secteur en
interposant un interrupteur bipolaire avec ouverture des contacts d’au
moins 3 mm.
• Enlever les fi ltres à graisse (voir § “En-
tretien”) et s’assurer que le connecteur du câble d’alimentation soit bien
branché dans la prise du diffuseur.
Montage de la Cheminée
Cheminée supérieure
• Elargir légèrement les deux bords latériaux, et les accrocher derrières les
brides 7.3 et 7.2.1 ; refermer jusqu’à
la butée.
• Fixer latéralement aux brides à l’aide
des 4 vis 12c fournies.
• S’assurer que la sortie des raccord se
trouve au niveau des bouches de la
cheminée.
Installation electrolux 19
FR
2.1
2
2.2
Cheminée inférieure
• Elargir légèrement les deux bords latériaux de la Cheminée et les accrocher entre la Cheminée supérieure et
la paroi; refermer jusqu’à la butée.
• Fixer latéralement la partie inférieure
au corps hotte, à l’aide des deux 2 vis
12c fournies.
12c
Page 20
20 electrolux Utilisation
UTILISATION
Il est possible de mettre en functionnement la hotte directement à la vitesse demandée en appuyant sur la touche de vitesse souhaitée..
FR
S1
TOUCHE
L
T1 0/1 Moteur
T2 Vitesse
T3 Vitesse
T4 Vitesse
S1 Led
LT3
Led FUNCTIONS
- Allume et éteint l’éclairage.
Allumé Première vitesse.
Allumé
Fixe
Fixe Vitesse maximum.
Clignotement Vitesse turbo.
Fixe Signale la saturation des fi ltres métalliques et la nécessité de
Clignotement Signale, lorsqu’ il est activé, la saturation des fi ltres à charbon et
T2T1 T4
Cette touche permet d’éteindre la hotte en y pressant pour
environ 2 secondes.
Deuxième vitesse
Troisième vitesse.
Cette vitesse est conseillée pour de grandes émissions de
vapeurs de cuisson. Elle peut être insérée en pressant pour 2
secondes environ la touche. Elle s’éteint en automatique après
10 minutes de fonctionnement. On peut l’éteindre manuellement
en pressant n’importe quelle touche.
les laver. L’alarme se met en marche après 100 heures de
fonctionnement effectif de la hotte. (Reset. Voir paragraphe
Entretien)
la nécessité de les remplacer et de laver les fi ltres métalliques.
L’alarme saturation des fi ltres à charbon se déclenche après 200
heures de fonctionnement effectif de la hotte. (Mise en activité et
Reset. Voir paragraphe Entretien)
Page 21
ENTRETIEN ET NETTOYAGE
Nettoyage du panneau d’aspiration
Remise à l’état initial du signal
d’alarme
• Éteindre les Lumières et le Moteur
d’aspiration.
• Appuyer sur la touche T3 pendant 4
secondes au moins,jusqu’au clignotement de confi rmation des leds T1 et
T4.
Nettoyage Filtres
• Ils peuvent être lavés au lave-vaisselle
et nécessitent d’être nettoyés lorsque
la Led S1 s’allume ou, au moins, environ tous les 2 mois d’emploi ou plus
fré-quemment en cas d’emploi particulièrement intense.
• Enlevez les fi ltres l’un après l’autre en
les soutenant avec une main et en tirant en même temps la poignée vers
le bas avec l’autre main.
• Laver les fi ltres en évitant de les plier
et les laisser sécher avant de les remonter.
• Remonter les fi ltres en veillant à ce
que la poignée reste vers la partie visible externe.
Entretien et Nettoyage electrolux 21
FR
Page 22
22 electrolux Entretien et Nettoyage
Remplacement du fi ltre à char-
bon
Il n’est pas lavable ni régénérable, il faut
le remplacer lorsque la del S1 clignote
ou tous les 4 mois au moins. La signali-
FR
sation d’Alarme a lieu uniquement lorsque le Moteur d’aspiration est actionné.
Activation/Désactivation du signal
d’alarme
• Pour les Hottes dans la Version Filtrante, la signalisation d’Alarme de
saturation Filtres doit être activée au
moment de l’installation ou par la
suite. Éteindre l’Éclairage et le Moteur
d’aspiration.
• Déconnecter la Hotte en actionnant
l’Interrupteur bipolaire interposé sur
l’alimentation du Réseau ou en intervenant sur l’Interrupteur général.
• Rétablir la connexion, en maintenant
appuyée la touche T1.
• Relâcher la touche, les cinq dels sont
allumées en position fi xe.
• Dans un délai de 3 secondes, appuyer sur la Touche T1 jusqu’au clignotement de confi rmation des Dels
T1 et T4:
• Le voyant clignote deux fois : MISE
EN MARCHE alarme saturation Filtre à Charbon
• Le voyant clignote une fois : EX-
TINCTION alarme saturation Filtre
à Charbon
Remise à l’état initial du signal
d’alarme
• Éteindre les Lumières et le Moteur
d’aspiration.
• Appuyer sur la touche T3 pendant 3
secondes au moins, jusqu’au clignotement de confi rmation des dels.
Remplacement Filtre
• Retirer les fi ltres anti-graisse métalli-
ques.
• Retirer les fi ltres anti-odeur au char-
bon actif saturés, comme indiqué (A).
• Monter les nouveaux fi ltres (B).
• Remonter les fi ltres anti-graisse mé-
talliques.
Remplacement des ampoules
d’èclariage
Ampoule halogène de 20 W
• Retirer les 2 Vis qui fi xent le Support
éclairage et ôter ce dernier de la Hotte.
• Extraire la Lampe du Support.
• Remplacer par une nouvelle lampe
possédant les mêmes caractéristiques, en veillant à ce que les deux
fi ches soient correctement insérées
dans le logement de la Douille.
• Remonter le Support en le fi xant à
l’aide des deux Vis précédemment retirées.
B
A
Page 23
CONSIGLI E SUGGERIMENTI
Consigli e suggerimenti electrolux 23
INSTALLAZIONE
• Il produttore declina qualsiasi responsabilità per danni dovuti ad installazione non corretta o non conforme alle
regole dell’arte.
• La distanza minima di sicurezza tra il
Piano di cottura e la Cappa deve essere di 650 mm.
• Verifi care che la tensione di rete cor-
risponda a quella riportata nella targhetta posta all’interno della Cappa.
• Per Apparecchi in Classe Ia accertarsi
che l’impianto elettrico domestico garantisca un corretto scarico a terra.
• Collegare la Cappa all’uscita dell’aria
aspirata con tubazione di diametro
pari o superiore a 120 mm. Il percorso
della tubazione deve essere il più breve possibile.
• Non collegare la Cappa a condotti di
scarico dei fumi prodotti da combustione (caldaie, caminetti, ecc.).
• Nel caso in cui nella stanza vengano
utilizzati sia la Cappa che apparecchi non azionati da energia elettrica
(ad esempio apparecchi utilizzatori
di gas), si deve provvedere ad una
aerazione suffi ciente dell’ambiente.
Se la cucina ne fosse sprovvista,
praticare un’apertura che comunichi
con l’esterno, per garantire il richiamo
d’aria pulita.
USO
• La Cappa è stata progettata esclusivamente per uso domestico, per
abbattere gli odori della cucina.
• Non fare mai uso improprio della Cappa.
• Non lasciare fi amme libere a forte in-
tensità sotto la Cappa in funzione.
• Regolare sempre le fi amme in modo
da evitare una evidente fuoriuscita
laterale delle stesse rispetto al fondo
delle pentole.
• Controllare le friggitrici durante l’uso:
l’olio surriscaldato potrebbe infi am-
marsi.
• Non preparare alimenti fl ambè sotto la
cappa da cucina; pericolo d’incendio.
• La Cappa non deve essere utilizzata
da bambini o persone non abilitate
all’uso corretto.
MANUTENZIONE
• Prima di procedere a qualsiasi operazione di manutenzione, disinserire la
Cappa togliendo la spina elettrica o
spegnendo l’interruttore generale.
• Effettuare una scrupolosa e tempestiva manutenzione dei Filtri secondo gli
intervalli consigliati.
• Per la pulizia delle superfi ci della Cap-
pa è suffi ciente utilizzare un panno
umido e detersivo liquido neutro.
Il simbolo sul prodotto o sulla confezione
indica che il prodotto non deve essere considerato come un normale rifi uto domestico,
ma deve essere portato nel punto di raccolta
appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche. Provvedendo
a smaltire questo prodotto in modo appropriato, si contribuisce a evitare potenziali
conseguenze negative per l’ambiente e per
la salute, che potrebbero derivare da uno
smaltimento inadeguato del prodotto. Per
informazioni più dettagliate sul riciclaggio di
questo prodotto, contattare l’uffi cio comu-
nale, il servizio locale di smaltimento rifi uti o il
negozio in cui è stato acquistato il prodotto.
IT
Page 24
24 electrolux Caratteristiche
CARATTERISTICHE
Ingombro
IT
360
240
490
126
max. 760
min. 360
18
598 / 898
210
150
100
205
24,5
84
650 min.
Page 25
Componenti
Caratteristiche electrolux 25
Rif. Q.tà Componenti di Prodotto
1 1 Corpo Cappa completo di: Co-
mandi, Luce, Gruppo Ventilatore,
Filtri
2 1 Camino Telescopico formato da:
2.1 1 Camino Superiore
2.2 1 Camino Inferiore
9 1 Flangia di Riduzione ø 150-120
mm
15 1 Raccordo Uscita Aria
Rif. Q.tà Componenti di Installazione
7.1 2 Staffe Fissaggio Corpo Cappa
7.2.1 1 Staffe Fissaggio Camino Superi-
ore
7.3 1 Staffa Sost. Raccordo e Fiss.
Camino
11 8 Tasselli
12a 8 Viti 4,2 x 44,4
12c 6 Viti 2,9 x 9,5
12d 2 Viti M4 x 25
12e 2 Viti 2,9 x 12,7
Q.tà Documentazione
1 Libretto Istruzioni
7.3
12a
15
2.1
2
2.2
9
1
11
12e
12c
12a 11
IT
7.2.1
12c
12c
7.1
12d
Page 26
26 electrolux Installazione
INSTALLAZIONE
Foratura Parete e Fissaggio
Staffe
Tracciare sulla Parete:
IT
• una linea Verticale fi no al soffi tto o al limite
superiore, al centro della zona prevista per
il montaggio della Cappa;
• una linea Orizzontale a: 650 mm min. so-
pra il Piano di Cottura, per installazione
senza Fondale; alla quota H (H=altezza
della parte in vista del Fondale), per installazione con Fondale.
• Appoggiare come indicato la Staffa 7.3 a
1-2 mm dal soffi tto o dal limite superiore,
allineando il suo centro (intagli) sulla linea
Verticale di riferimento.
• Segnare i centri dei Fori della Staffa.
• Appoggiare come indicato la Staffa 7.2.1
a X mm sotto la prima staffa (X = altezza
Camino Superiore in dotazione), allineando il suo centro (intagli) sulla linea Verticale
di riferimento.
• Segnare i centri dei Fori della Staffa.
• Appoggiare come indicato, la Staffa 7.1 a
109,5 mm dalla linea Verticale di riferimento, e 162 mm sopra la linea Orizzontale di
riferimento.
• Segnare i centri dei Fori della Staffa.
• Ripetere questa operazione dalla parte
opposta.
FONDALE (OPTIONAL)
Il Fondale va montato prima di montare il Corpo Cappa e, se si desidera fi s-
sarlo alla parete sia superiormente che
inferiormente, è necessario montarlo
alla giusta altezza, prima del montaggio
delle basi. Essendo questa operazione complessa va effettuata solamente
dall’installatore della cucina o da personale competente che conosca tutte le
dimensioni fi nali dei mobili.
Limitandosi al solo fi ssaggio superiore,
procedere come segue:
• Appoggiare il Fondale sulla base inserendo la faldina inferiore tra il piano superiore
e la parete,centrandolo sulla linea Verticale
di riferimento.
• Segnare i centri dei due fori della faldina
superiore.
• Forare ø 8 mm i punti segnati.
• Inserire i tasselli 11 nei fori.
• Fissare le Staffe, utilizzando le Viti 12a (4,2
x 44,4 ) in dotazione.
• Se presente, fi ssare il Fondale, utilizzando
le Viti 12a (4,2 x 44,4) in dotazione.
7.3
7.2.1
7.1
650 min.
1÷2
X
109,5 109,5
H 162
Page 27
Montaggio Corpo Cappa
• Avvitare sulle Staffe 7.1, le 2 Viti 12d
in dotazione.
• Agganciare il Corpo Cappa alle Staffe
7.1, centrandolo sulla linea verticale.
• Agire sulle Viti 12d, dal sotto della
Cappa, per livellare il Corpo Cappa.
Connessioni in versione aspirante
Per installazione in Versione Aspirante collegare la Cappa alla tubazione di
uscita per mezzo di un tubo rigido o
fl essibile di ø150 o 120 mm, la cui scelta
è lasciata all’installatore.
• Per collegamento con tubo ø120
mm, inserire la Flangia di riduzione 9
sull’Uscita del Corpo Cappa.
• Fissare il tubo con adeguate fascette
stringitubo. Il materiale occorrente
non è in dotazione.
• Togliere eventuali Filtri Antiodore al
Carbone attivo.
Installazione electrolux 27
12.d
7.1
ø 150
9
ø 120
IT
Connessione in versione fi ltran-
te
• Inserire il Raccordo 15 nella Staffa di
Sostegno 7.3.
• Fissare alla staffa con 2 viti 12e (2,9 x
12,7) in dotazione.
• Collegare il Raccordo 15 all’Uscita del
Corpo Cappa per mezzo di un tubo
rigido o fl essibile di ø150, la cui scelta
è lasciata all’installatore.
• Assicurarsi della presenza del Filtro
Antiodore al Carbone attivo.
15
12e
ø 150
Page 28
28 electrolux Installazione/Uso
Connessione elettrica
• Collegare la Cappa all’Alimentazione
di Rete interponendo un Interruttore
bipolare con apertura dei contatti di
almeno 3 mm.
IT
• Rimuovere i Filtri antigrasso (vedi par.
“Manutenzione”) e assicurarsi che il
connettore del Cavo di alimentazione
sia correttamente inserito nella presa
dell’Aspiratore
Montaggio Camino
Camino superiore
• Allargare leggermente le due falde laterali, agganciarle dietro le Staffe 7.3 e
7.2.1 e richiuderle fi no a battuta.
• Fissare lateralmente alle Staffe con 4
Viti 12c (2,9 x 9,5) in dotazione.
• Assicurarsi che l’uscita del Raccordo
15 risulti in corrispondenza delle bocchette del Camino.
Camino inferiore
• Allargare leggermente le due falde
laterali del Camino, agganciarle tra il
Camino superiore e la parete e richiuderle fi no a battuta.
• Fissare lateralmente la parte inferiore
al Corpo Cappa, con 2 Viti 12c (2,9 x
9,5) in dotazione.
2.1
2
2.2
12c
Page 29
Uso electrolux 29
USO
La cappa può essere accesa direttamente alla velocità desiderata, premendo il
relativo tasto senza passare per il tasto 0/1 motore.
S1
IT
Tasto
L
T1 0/1 Motore
T2 Velocità
T3 Velocità
T4 Velocità
S1 Led
LT3
Led Funzioni
- Accende e spegne l’impianto di illuminazione.
Acceso Prima velocità.
Acceso
Fisso
Fisso Velocità massima.
Lampeggiante Velocità intensiva.
Fisso Segnala l’allarme saturazione Filtri Antigrasso Metallici e la
Lampeggiante Segnala, quando è attivato, l’allarme saturazione Filtro An-tiodore
T2T1 T4
Spegne la cappa se premuto per circa 1”.
Seconda velocità.
Terza velocità.
Adatta a fronteggiare le massime emissioni di fumi di cottura.
Si attiva premendo per circa 2” il tasto. Si spegne automaticamente dopo 10 minuti dall’entrata in funzione. Può essere
disinserita manualmente premendo qualsiasi tasto velocità.
necessità di lavarli. L’allarme entra in funzione dopo 100 ore di
lavoro effettivo della Cappa. (Reset vedi parag. Manuten-zione)
al Carbone Attivo, che deve essere sostituito; devono anche
essere lavati i Filtri Antigrasso Metallici. L’allarme sa-turazione
Filtro Antiodore al Carbone Attivo entra in funzio-ne dopo 200 ore
di lavoro effettivo della Cappa. (Attivazione e Reset vedi parag.
Manutenzione)
Page 30
30 electrolux Uso
MANUTENZIONE
Pulizia fi ltri antigrasso metallici
autoportanti
Reset del segnale di allarme
IT
• Spegnere le Luci e il Motore di aspirazione.
• Premere il tasto T3 per almeno 4 secondi, sino al lampeggio di conferma
dei led T1 e T4.
Pulizia Filtri
• Sono lavabili in lavastoviglie, e necessitano di essere lavati quando il Led
S1 si accende o almeno ogni 2 mesi
circa di uti-lizzo o più frequentemente,
per un uso particolarmente intenso.
• Togliere i Filtri uno alla volta,sostenendoli
con una mano mentre con l’altra si tira
la leva verso il basso.
• Lavare i Filtri evitando di piegarli, e lasciarli asciugare prima di rimontarli.
• Rimontarli facendo attenzione a mantenere la maniglia verso la parte visibile esterna.
Page 31
Uso electrolux 31
Sostituzione fi ltro al carbone at-
tivo
Non è lavabile e non è rigenerabile, va
sostituito quando il led S1 lampeggia o
almeno ogni 4 mesi. La segnalazione di
allarme si verifi ca solo quando é aziona-
to il Motore di aspirazione.
Attivazione/Disattivazione del segnale di allarme
• Nelle Cappe in Versione Filtrante, la
segnalazione di Allarme saturazione
Filtri va attivata al momento dell’installazione o successivamente.
• Spegnere le Luci e il Motore di aspirazione.
• Scollegare la cappa dall’alimentazione
di rete.
• Ripristinare il collegamento tenendo
premuto il tasto T1.
• Rilasciare il tasto, tutti e cinque i led
sono accesi in posizione fi ssa
• Entro 3 secondi premere il Tasto T1
sino al lampeggio di conferma dei Led
T1 e T4:
• 2 lampeggi - Allarme saturazione
Filtro antiodore al Carbone ATTI-
VATO
• 1 lampeggio - Allarme saturazione
Filtro antiodore al Carbone DISAT-
TIVATO
Reset del segnale di allarme
• Spegnere le Luci e il Motore di aspirazione.
• Premere il tasto T3 per almeno 3 secondi, sino al lampeggio di conferma
dei led.
Sostituzione Filtro
• Togliere i Filtri antigrasso metallici.
• Rimuovere i FiltrI antiodore al Carbone
attivo saturo, come indicato (A).
• Montare i nuovI Filtri,come indicato
(B).
• Rimontare i Filtri antigrasso metallici.
Sostituzione Lampade
Lampade alogene da 20 W
• Togliere le due viti che fi ssano il Sup-
porto illumina-zione e sfi larlo dalla
Cappa.
• Estrarre la Lampada dal Supporto.
• Sostituirla con una nuova di uguali
caratteristiche, fa-cendo attenzione di
inserire correttamente i due spinot-ti
nella sede del Supporto.
• Rimontare il Supporto fi ssandola con
le due Viti pre-cedentemente tolte.
IT
B
A
Page 32
32 electrolux Recommendations and Suggestions
RECOMMENDATIONS AND SUGGESTIONS
Installation
• The manufacturer will not be held liable for any damages resulting from
EN
incorrect or improper installation.
• The minimum safety distance between the cooker top and the extractor hood is 650 mm.
• Check that the mains voltage corresponds to that indicated on the rating
plate fi xed to the inside of the hood.
• For Class I appliances, check that the
domestic power supply guarantees
adequate earthing.
Connect the extractor to the exhaust
fl ue through a pipe of minimum diameter 120 mm. The route of the fl ue
must be as short as possible.
• Do not connect the extractor hood to
exhaust ducts carrying combustion
fumes (boilers, fi replaces, etc.).
• If the extractor is used in conjunction
with non-electrical appliances (e.g.
gas burning appliances), a suffi cient
degree of aeration must be guaranteed in the room in order to prevent
the backfl ow of exhaust gas. The
kitchen must have an opening communicating directly with the open air in
order to guarantee the entry of clean
air.
Use
• The extractor hood has been designed exclusively for domestic use to
eliminate kitchen smells.
• Never use the hood for purposes
other than for which it has ben designed.
• Never leave high naked fl ames under
the hood when it is in operation.
• Adjust the fl ame intensity to direct it
onto the bottom of the pan only, making sure that it does not engulf the
sides.
• Deep fat fryers must be continuously
monitored during use: overheated oil
can burst into fl ames.
• Do not fl ambè under the range hood;
risk of fi re
• The hood should not be used by children or persons not instructed in its
correct use.
Maintenance
• Switch off or unplug the appliance
from the mains supply before carrying
out any maintenance work.
• Clean and/or replace the Filters after
the specifi ed time period.
• Clean the hood using a damp cloth
and a neutral liquid detergent.
The symbol on the product or on its
packaging indicates that this product may
not be treated as household waste. Instead
it shall be handed over to the applicable
collection point for the recycling of electrical
and electronic equipment. By ensuring this
product is disposed of correctly, you will help
prevent potential negative consequences for
the environment and human health, which
could otherwise be caused by inappropriate
waste handling of this product. For more
detailed information about recycling of this
product, please contact your local city offi ce,
your household waste disposal service or
the shop where you purchased the product.
Page 33
CHARACTERISTICS
Dimensions
Characteristics electrolux 33
EN
360
240
490
126
max. 760
min. 360
18
598 / 898
210
150
100
205
24,5
84
650 min.
Page 34
34 electrolux Characteristics
Components
Ref. Q.ty Product Components
1 1 Hood Body, complete with: Con-
trols, Light, Blower, Filters
2 1 Telescopic Chimney comprising:
EN
2.1 1 Upper Section
2.2 1 Lower Section
9 1 Reducer Flange ø 150-120 mm
15 1 Air Outlet Connection
Ref. Q.ty Installation Components
7.1 2 Hood Body Fixing Brackets
7.2.1 1 Upper Chimney Section Fixing
Bracket
7.3 1 Air Outlet Connection Support
11 8 Wall Plugs
12a 8 Screws 4,2 x 44,4
12c 6 Screws 2,9 x 9,5
12d 2 Screws M4 x 25
12c 2 Screws 2,9 x 12,7
Q.ty Documentation
1 Instruction Manual
7.3
12a
15
2.1
2
2.2
9
1
11
12e
7.2.1
12c
12c
12c
12a 11
7.1
12d
Page 35
INSTALLATION
Installation electrolux 35
Wall drilling and bracket fi xing
Wall marking:
• Draw a vertical line on the supporting wall
up to the ceiling, or as high as practical, at
the centre of the area in which the hood
will be installed.
• Draw a horizontal line at 650 mm above
the hob for installation without the back
panel, or at height H (H=height of the visible part of the panel) for installation with
the back panel.
• Place bracket 7.3 on the wall as shown
about 1-2 mm from the ceiling or upper
limit aligning the centre (notch) with the
vertical reference line.
• Mark the wall at the centres of the holes in
the bracket.
• Place bracket 7.2.1 on the wall as shown
at X mm below the fi rst bracket (X = height
of the upper chimney section supplied),
aligning the centre (notch) with the vertical
line.
• Mark the wall at the centres of the holes in
the bracket.
• Place bracket 7.1 as shown 109,5 mm
from the vertical reference line and 162
mm above the horizontal reference line.
• Mark the centres of the holes in the bracket.
• Repeat this operation on the other side.
REAR PANEL (OPTIONAL)
The Rear Panel must be fi tted before fi xing
the hood body and, if it is to be fi xed at both
top and bottom, must be fi tted at the cor-
rect height prior to installing the bases. As
this operation is rather complex, it should be
carried out either by the kitchen installer or a
qualifi ed person who knows the fi nal dimen-
sions of the units.
For fi xing at the top only, proceed as follo-
ws:
• Rest the back panel on the base, inserting
the lower plate between the upper surface
and the wall, centring it on the vertical reference line.
• Mark the centres of the two holes in the
upper plate.
• Drill ø 8 mm holes at all the centre points
marked.
• Insert the wall plugs 11 in the holes.
• Fix the brackets using the 12a screws (4,2
x 44,4) supplied.
• Fix the back panel (where present) using
the 12a (4,2 x 44,4) screws supplied.
EN
7.3
7.2.1
7.1
650 min.
1÷2
X
109,5 109,5
H 162
Page 36
36 electrolux Installation
Hood body installation
• Screw the two screws 12d supplied
onto the brackets 7.1.
• Hook the hood body onto the bracket 7.1, centring it around the vertical
EN
line.
• Use the adjusting screws 12d underneath the hood to level the hood
body.
Connection in Ducting Version
When installing the ducted version, connect the hood to the chimney using either a fl exible or rigid pipe ø 150 or 120
mm, the choice of which is left to the
installer.
• To install a ø 120 mm air exhaust connection, insert the reducer fl ange 9 on
the hood body outlet.
• Fix the pipe in position using suffi cient
pipe clamps (not supplied).
• Remove any activated charcoal fi l-
ters.
ø 150
12.d
7.1
ø 120
9
Connection in Recycling Version
• Put connection 15 into the connection support 7.3.
• Fix to the support using the 2 screws
12e (2,9x12,7) supplied
• Connect the air outlet connection 15
to the hood body outlet using either a
fl exible or rigid pipe ø 150, the choice
of which is left to the installer.
• Ensure that the activated charcoal fi l-
ters have been inserted.
15
12e
ø 150
Page 37
Electrical Connection
• Connect the hood to the mains
through a two-pole switch having a
contact gap of at least 3 mm.
• Remove the grease fi lters (see para-
graph Maintenance) being sure that
the connector of the feeding cable is
correctly inserted in the socket placed
on the side of the fan.
Chimney assembly
Upper Chimney
• Slightly widen the two sides of the
upper fl ue and hook them behind the
brackets 7.3 and 7.2.1, making sure
that they are well seated.
• Secure the sides to the brackets using the 4 screws 12c (2,9 x 9,5) supplied.
• Make sure that the air outlet connection is aligned with the chimney outlets.
Lower exhaust fl ue
• Slightly widen the two sides of the
fl ue and hook them between the upper fl ue and the wall, making sure that
they are well seated.
• Fix the lower part laterally to the hood
body using the 2 screws 12c (2,9 x
9,5) supplied.
Installation electrolux 37
EN
2.1
2
2.2
12c
Page 38
38 electrolux Use
USE
The hood can be switched on pushing directly onto the requested speed without
fi rstly having to select 0/1 button
S1
EN
Key
L
T1 0/1 Motor
T2 Speed
T3 Speed
T4 Speed
S1 Led
LT3
Led Functions
- Turns lighting on and off.
on First speed.
On
On
Fixed Max. speed
Flashing Intensive speed.
Fixed Indicates that the Metal grease fi lters saturation alarm has
Flashing indicates that the activated charcoal odour fi lter satura-tion alarm
T2T1 T4
When pressed for about 1 seconds the motor is switched off.
Second speed.
Third speed.
Suitable for the strongest cooking vapours and odours.
The function becomes active when the button is pushed for
about 2 seconds. After 10 minutes of functioning it turns off
automatically. This function can be inter-rupted by means of
pressing any of the buttons.
been triggered, and the fi lters need to be washed. The
alarm is triggered after 100 working hours. (Reset; check the
Maintenance-paragraph)
has been triggered, and the fi lter has to be replaced; the metal
grease fi lters must also be washed. The activated charcoal
odour fi lter is triggered after 200 working hours. (Activation and
Reset; check the Maintenance-paragraph)
Page 39
MAINTENANCE
Cleaning of the Metal Cassette
Filters
Alarm signal reset
• Switch off the lights and extractor motor.
• Press button T3 for at least 3 seconds, until the leds T1 and T4 start to
fl ash.
Cleaning the fi lters
• The fi lters are washable and must be
cleaned when the LED S1 lights up
or at least every 2 months of operation, or more frequently for particularly
heavy usage.
• Remove the fi lters one at a time hold-
ing them up with one hand and pulling
the handle downwards with the other
hand at the same time.
• Wash the fi lters, taking care not to
bend them. Allow them to dry before
refi tting.
• When refi tting the fi lters, make sure
that the handle is visible on the outside.
Maintenance electrolux 39
EN
Page 40
40 electrolux Maintenance
Replacing the Charcoal Filter
The fi lter is not washable and cannot be
regenerated. It must be replaced when
led S1 fl ashes or at least every 4 mon-
ths. The alarm signal will only light up
when the extractor motor is switched
EN
on.
Enabling/Disabling the alarm signal
• In Recirculation version Hoods, the
Filter saturation alarm can be enabled
on installation or at a later date. Turn
the Lights and the suction Motor off.
• Disconnect the Hood using the Main
switch or the double-pole switch on
the mains power supply.
• Restore the connection by pressing
and holding T1.
• Release the button. All fi ve LEDs are
turned on.
• Within 3 seconds press T1 until LEDs
T1 and T4 fl ash in confi rmation:
• 2 fl ashes – Charcoal Filter saturation
Alarm ENABLED
• 1 fl ash - Charcoal Filter saturation
Alarm DISABLED
Alarm signal reset
• Switch off the lights and extractor motor.
• Press button T3 for at least 3 seconds, until the leds start to fl ash.
Replacing the Filter
• Remove the metal grease fi lters
• Remove the saturated activated carbon fi lters as shown (A).
• Fit the new fi lters (B).
• Replace the metal grease fi lters.
Light replacement
20 W halogen light.
• Remove the 2 screws fi xing the Light-
ing support, and pull it out of from the
Hood.
• Extract the lamp from the Support.
• Replace with another of the same
type, making sure that the two pins
are properly inserted in the lamp holder socket holes.
• Replace the Support, fi xing it in place
with the two screws removed as
above..
B
A
Page 41
Page 42
Page 43
Page 44
www.electrolux.com
436004230_01 - 080428
Loading...
