Page 2
Indice
Norme di sicurezza 1 9
per l’installatore dei mobili della cucina 19
per l’utente 19
Generalità 20
Versione aspirante 20
V ersione filtrante 20
Funzionamento della cappa 2 1
V entilazione corretta 21
Se la cappa non funziona 21
Prima di contattare il servizio tecnico 21
Servizio e pezzi di ricambio 21
Maintenance and care 2 2
Pulizia 22
Filtro grassi metallico 22
Apertura del filtro grassi metallico 22
Attenzione 22
Fitro ai carboni attivi 23
Sostituzione delle lampadine 23
Dati tecnici 2 3
Accessori speciali 23
Installazione 24
Rimozione dell’imballaggio 24
Ubicazione 24
Collegamento elettrico 24
Accessori inclusi 25

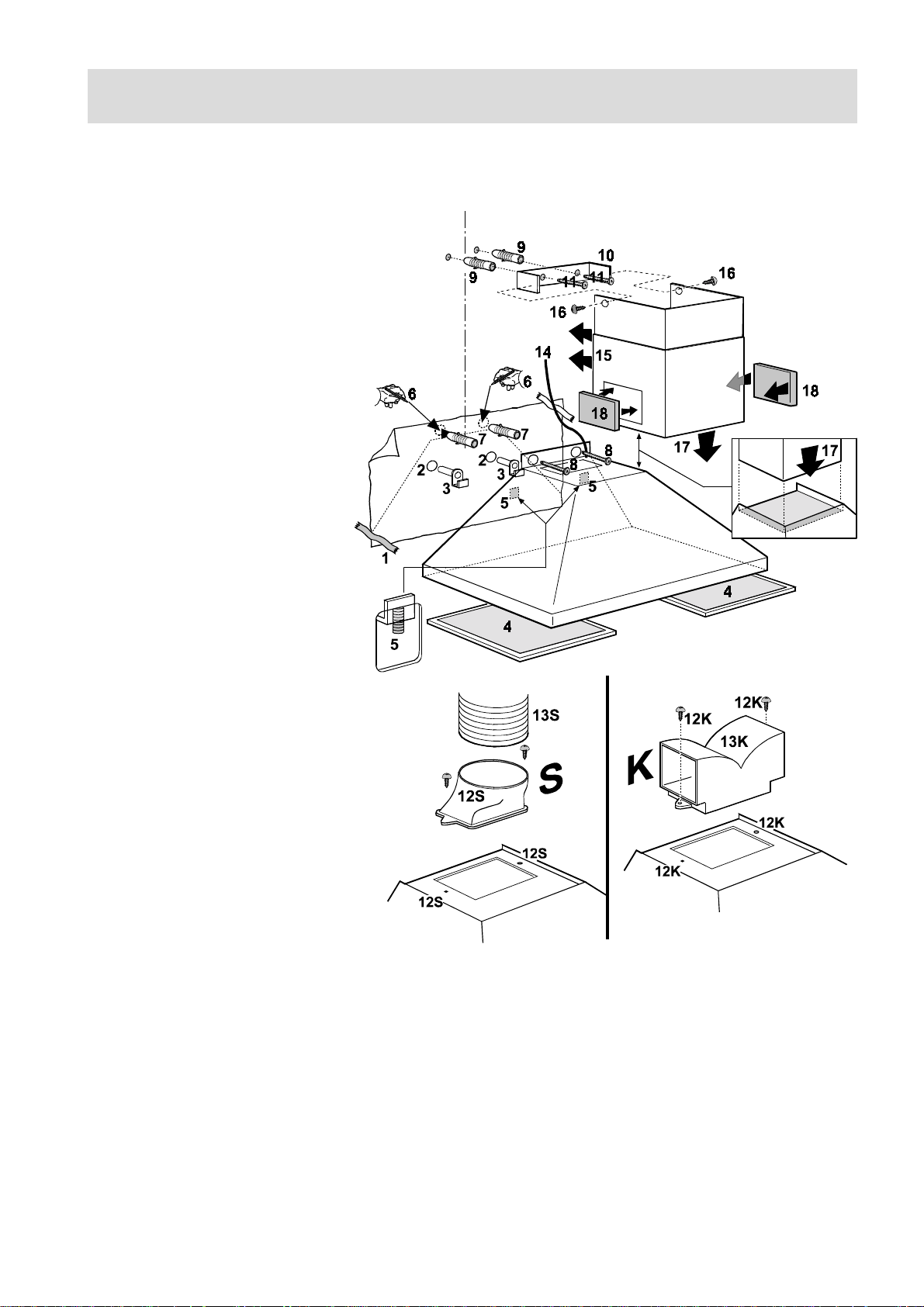

Montaggio 25
I
Prima di usare la cappa vi raccomandiamo tuttavia di leggere attentamente il presente manuale che vi fornirà
una chiara descrizione dell’apparecchio e delle sue molteplici funzioni.
Per evitare i rischi che sempre si corrono utilizzando apparecchi elettrici, è importante che la vostra nuova cappa
aspirante venga installata correttamente e che quindi leggiate attentamente le istruzioni onde evitare un uso
inadeguato e rischi inutili.
Conservate il manuale d’istruzioni a portata di mano per quando utilizzerete la vostra nuova cappa.
18
Page 3
Norme di sicurezza
per l’installatore dei mobili della
cucina
• In caso di funzionamento in versione aspirante, il
tubo di scarico deve avere un diametro di 150
mm.

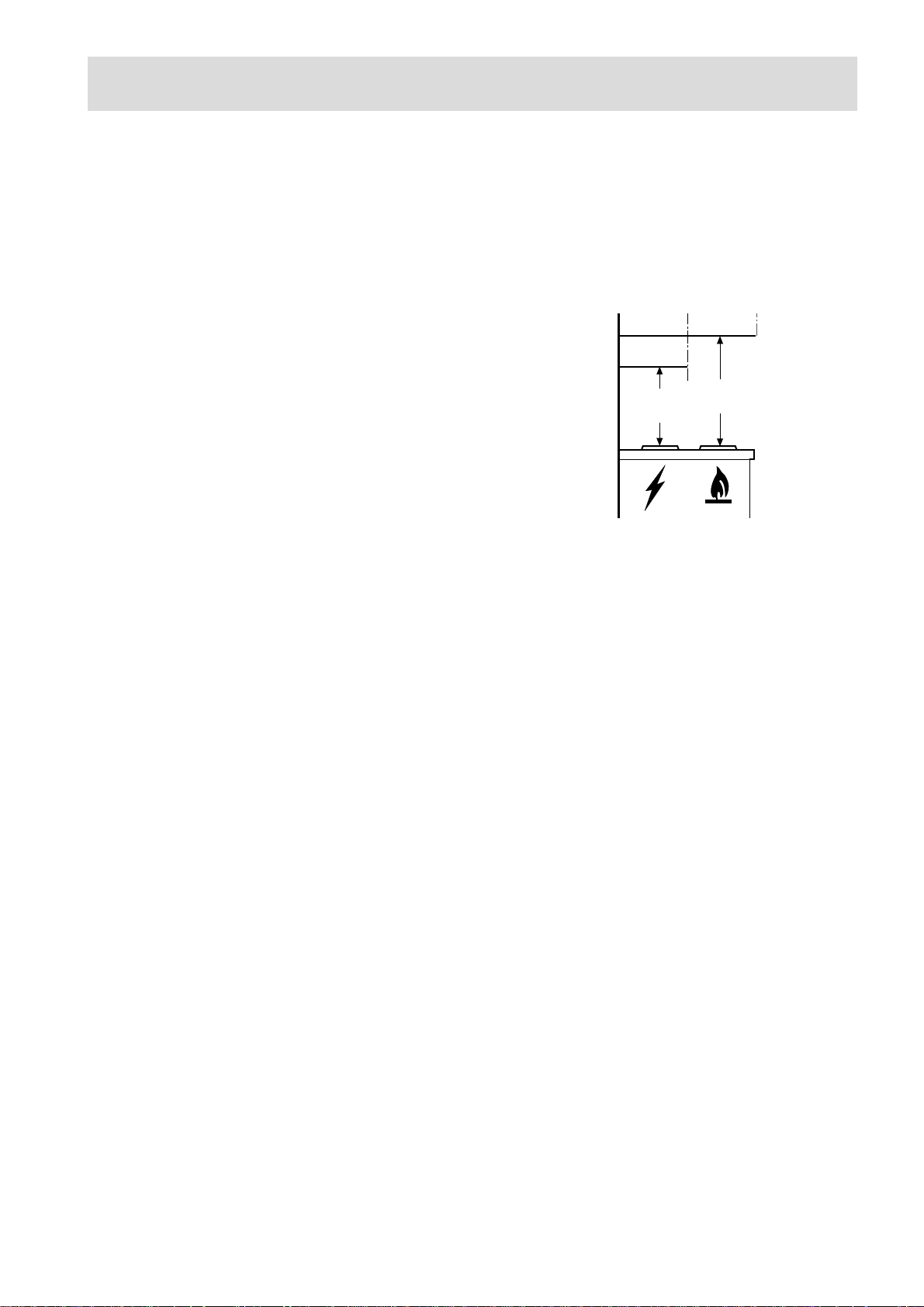

• In occasione del montaggio della cappa si
devono rispettare le seguenti distanze
minime dal bordo superiore dei fuochi:
cucine elettriche 650 mm
cucine a gas 650 mm
cucine a carbone e nafta min 700 mm
• Il decreto sugli impianti di combustione consente, in questi ambienti, una depressione massima
di 0,04 bar.
• L'aria di scarico non deve essere convogliata in
canne fumarie o condotti di scarico per gas
combusti. Non è ammesso convogliare l'aria di
scarico in un condotto che serve alla ventilazione di ambienti dove sono installati impianti di
combustione.
• Per l'immissione dell'aria di scarico in una canna
fumaria o condotti di scarico per gas combusti
fuori servizio, è opportuno richiedere l'autorizzazione dell'organo di controllo competente.
Per la conduzione dell'aria di scarico si devono
rispettare le prescrizioni delle autorità competenti.
• Se l'apparecchio viene utilizzato con funzione
aspirante occorre prevedere un foro di ventilazione di sufficienti dimensioni, pari circa a quelle
del foro di scarico.
• Sulla base delle normative edilizie regionali,
l'esercizio di cappe ed apparecchi di combustione collegati ad un camino, quali stufe a carbone
o nafta e "terme di gas", all'interno del medesimo ambiente, è soggetto a determinate restrizioni.
• L'esercizio sicuro di cappe assieme ad apparecchi collegati ad un camino è garantito unicamente se l'ambiente e/o l'appartamento
(abbinamento aria/ambiente) sono aerati dall'esterno attraverso un idoneo foro di ventilazione di ca. 500-600 cm2 onde evitare una depressione durante il funzionamento della cappa.
• Se avete dubbi, rivolgeteVi all'or gano di controllo competente o all'ispettorato lavori edili.
• Poiché per gli ambienti dove non sono installati
apparecchi di combustione è valida la regola:
"foro di scarico di dimensioni uguali al foro di
ventilazione", un foro da 500-600 cm2, dunque di
dimensioni maggiori, può pregiudicare il rendi-
mento dell'aspiratore.
• L'utilizzo della cappa con funzione filtrante alle
condizioni appena citate risulterà semplice e
sicuro e non richiederà il rispetto delle
summenzionate prescrizioni.
• L'utilizzo della cappa con funzione aspirante
risulterà ottimale unicamente rispettando quanto
segue:
— tratti del tubo di scarico brevi e diritti
— ridurre al minimo le curve del tubo di scarico
— non posare i tubi con angoli acuti, bensì
leggermente arcuati
— diametro del tubo possibilmente grande
(preferibilmente con lo stesso diametro del foro
di uscita della cappa).
• L'inosservanza di queste regole basilari comporta drastiche diminuzioni di rendimento ed una
maggiore rumorosità di funzionamento.
per l’utente
• Si raccomanda di coprire sempre i fuochi
accesi, onde evitare che l'eccessivo sviluppo di
calore possa danneggiare l'apparecchio. In caso
di cucine a gas, nafta e carbone si devono
assolutamente evitare le fiamme aperte.
• Inoltre durante la frittura si deve tenere sotto
controllo la friggitrice posizionata sulla cucina o
sul piano di cottura.
• L'olio contenuto nella friggitrice potrebbe
autoin–fiammarsi a causa del surriscaldamento.
• Il pericolo di autoinfiammazione aumenta se si
utilizza olio sporco.
• Si richiama l'attenzione sul fatto che il surriscalda–mento può essere fonte di incendi.
• Sotto la cappa non è ammessa la cottura
alla fiamma (flambé).
• In occasione di qualsiasi lavoro alla cappa,
anche per la sostituzione della lampadina, è
necessario scollegare l'apparecchio dall'alimentazione elettrica (estrarre i fusibili a tappo
dal portafusibili o disinserire l'interruttore automatico).
• E' importante rispettare gli intervalli di pulizia e
di sostituzione del filtro. In caso contrario il
deposito di grasso può comportare il pericolo
d'incendio.
19
Page 4
Generalità
Versione aspirante
• La cappa viene fornita come apparecchio
aspirante e può essere utilizzata anche con
funzione filtrante inserendo un filtro a carboni
attivo (accessorio speciale).
• Utilizzare filtri a carbone attivo originali
ELECTROLUX (vedi accessori speciali).

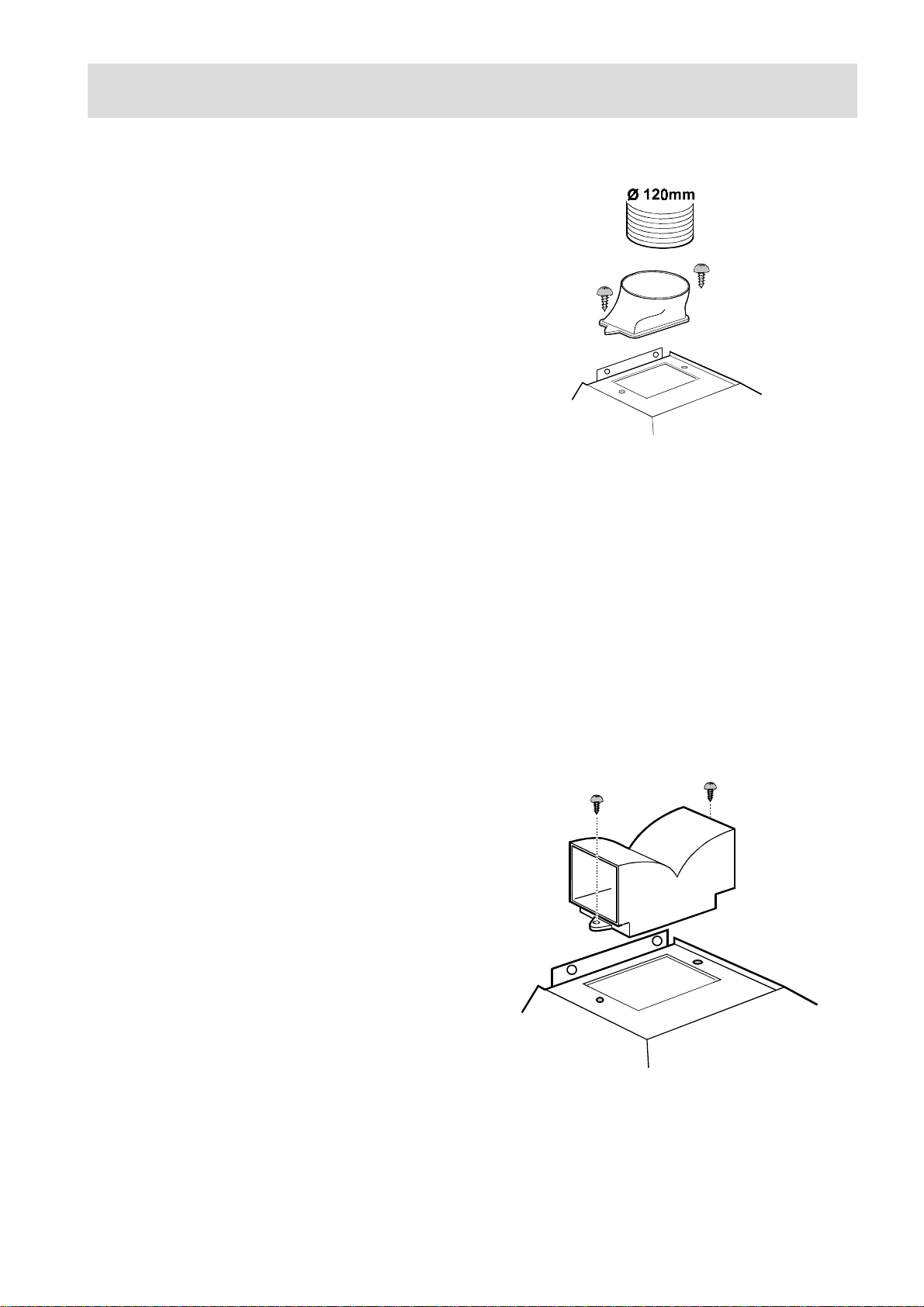

• L’aria viene convogliata all’esterno tramite
un tubo collegato all’anello di connessione
D . Fig. 1.
• Per ottenere la presatzione migliore il tubo di
scarico dovrebbe avere un diametro identico a a
quello dell'anello di connessione.
Fig. 1
Versione filtrante
• L’aria è filtrata mediante un filtro a carbone e
fatta ricircolare nel locale attraverso i lati
superiori del camino.
• Per il funzionamento in versione filtrante è
necessario il filtro a carbone attivo
ELECTROLUX KF825 (vedere il paragrafo
“Accessori speciali”).
• Fissare il deflettore dell’aria con 2 viti Ø 3,5x6.5
mm. Fig. 2.
Fig. 2
20
Page 5

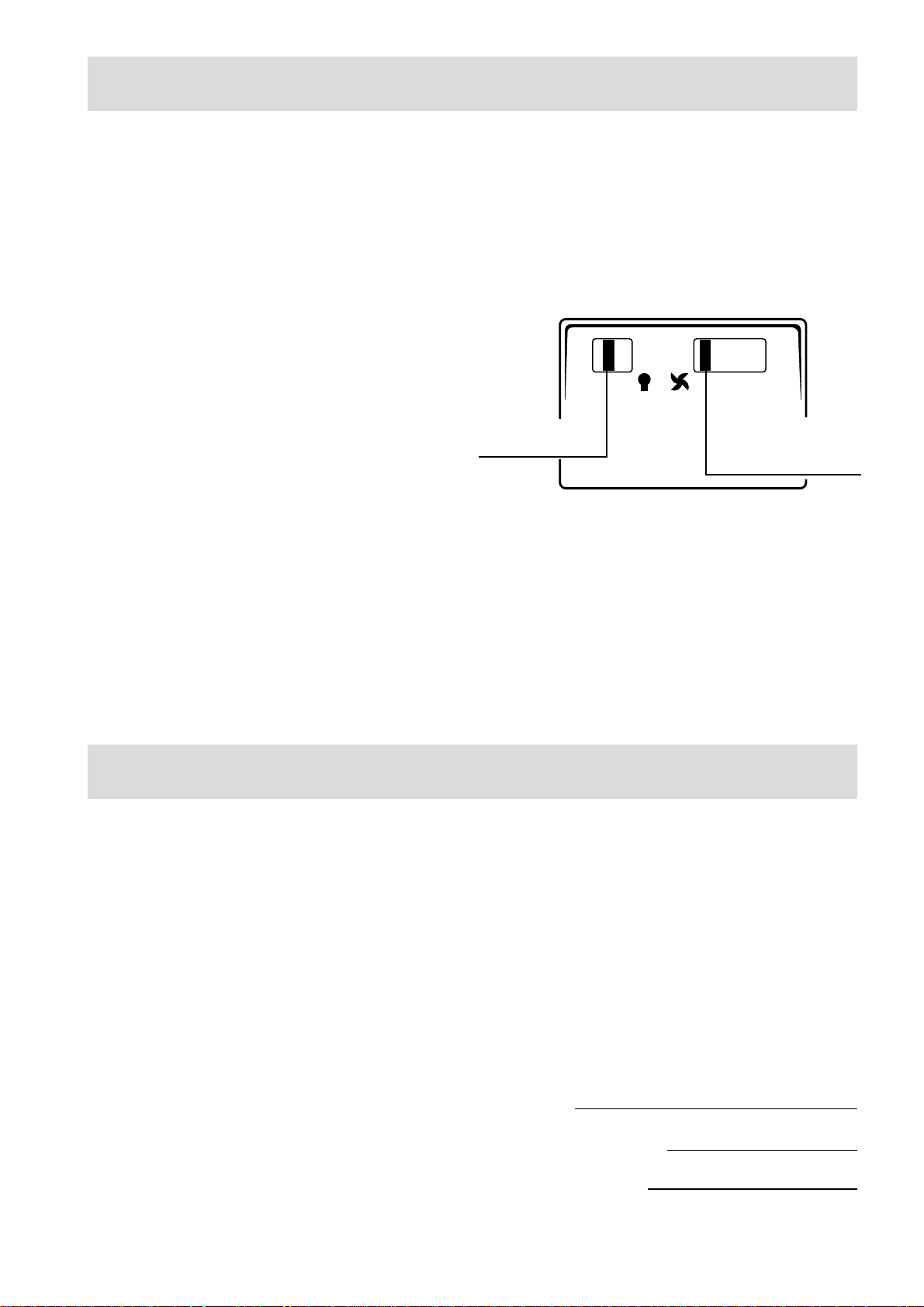

Funzionamento della cappa
• La cappa è dotata di un motore con velocità
regolabile. Si consiglia di attivare la cappa alcuni
minuti prima di iniziare la cottura e farla funzionare altri 15 minuti circa al termine della cottura,
allo scopo di eliminare con sicurezza tutti gli
odori. I tasti per il controllo delle funzioni della
cappa sono nella parte anteriore della cappa:
• Interruttore della luce: l’interruttore serve ad
accendere e spegnere le lampadine di cui è
dotata la cappa.
• Interruttore del motore: serve ad inserire e
disinserire il motore di aspirazione fumi e vapori
di cottura e a selezionare una delle tre velocità.
Interruttore
luce ON/OFF
Ventilazione corretta
Affinché la cappa aspirante funzioni correttamente
si dovrebbero chiudere le finestre della cucina e
aprire una finestra in una stanza adiacente.
Se la cappa non funziona
OI O123
Interruttore
motore regolabile
su 3 posizioni
Prima di contattare il servizio
tecnico
Controllate che la spina sia inserita e che non sia
saltato un fusibile. Non fate nulla di rischioso o che
possa danneggiare l’apparecchio. Se quest’ultimo
continua a non funzionare contattate il vostro
rivenditore o un servizio tecnico competente.
Conservate sempre la ricevuta.
Servizio e pezzi di ricambio
Il ben addestrato servizio d'assistenza Electrolux è
a disposizione di tutti nostri clienti.
Quando richiedete un servizio oppure ordinate dei
pezzi di ricambio dovete indicare il numero dell’articolo e la denominazione del modello. Queste
informazioni le potete trovare sull’etichetta situata
dietro il filtro antigrasso.
Modello:
Numero dell’articolo:
Data dell’acquisto:
21
Page 6
Maintenance and care
Prima di eseguire qualsiasi lavoro di manutenzione si deve scollegare la cappa dall'alimentazione elettrica.
Pulizia
• Attenzione: per la pulizia della cappa si deve
prima scollegarla dall'alimentazione elettrica.
Non entrare con oggetti appuntiti nella griglia di
protezione del motore.
• Lavare le parti esterne con una soluzione
detergente delicata. Evitare l'impiego di detergenti caustici, spazzole o polveri abrasive.
• Pulire il pannello degli interruttori e la griglia del
filtro unicamente con uno straccio umido e
detergenti delicati.
• E' importante rispettare gli intervalli di pulizia e
di sostituzione del filtro. In caso contrario, il
deposito di grasso può comportare un pericolo
d'incendio.
Filtro grassi metallico
• Il compito del filtro grassi metallico è quello di
aspirare le particelle di grasso che si formano
durante la cottura e deve essere sempre utilizzato, sia nel funzionamento ad evacuazione esterna che in quello a riciclo interno.
Attenzione: i filtri grassi metallici devono essere
smontati e lavati nella lavastoviglie o a mano
ogni 4 settimane .
Attenzione
• L'inosservanza delle istruzioni per la pulizia
dell'apparecchio e per la sostituzione dei filtri
comporta un pericolo d'incendio. Di conseguenza Vi raccomandiamo di rispettare queste
istruzioni.
• Il produttore non si assume nessuna responsabilità per danni al motore o incendi dovuti ad una
manutenzione inappropriata o all’inosservanza
delle norme di sicurezza succitate.

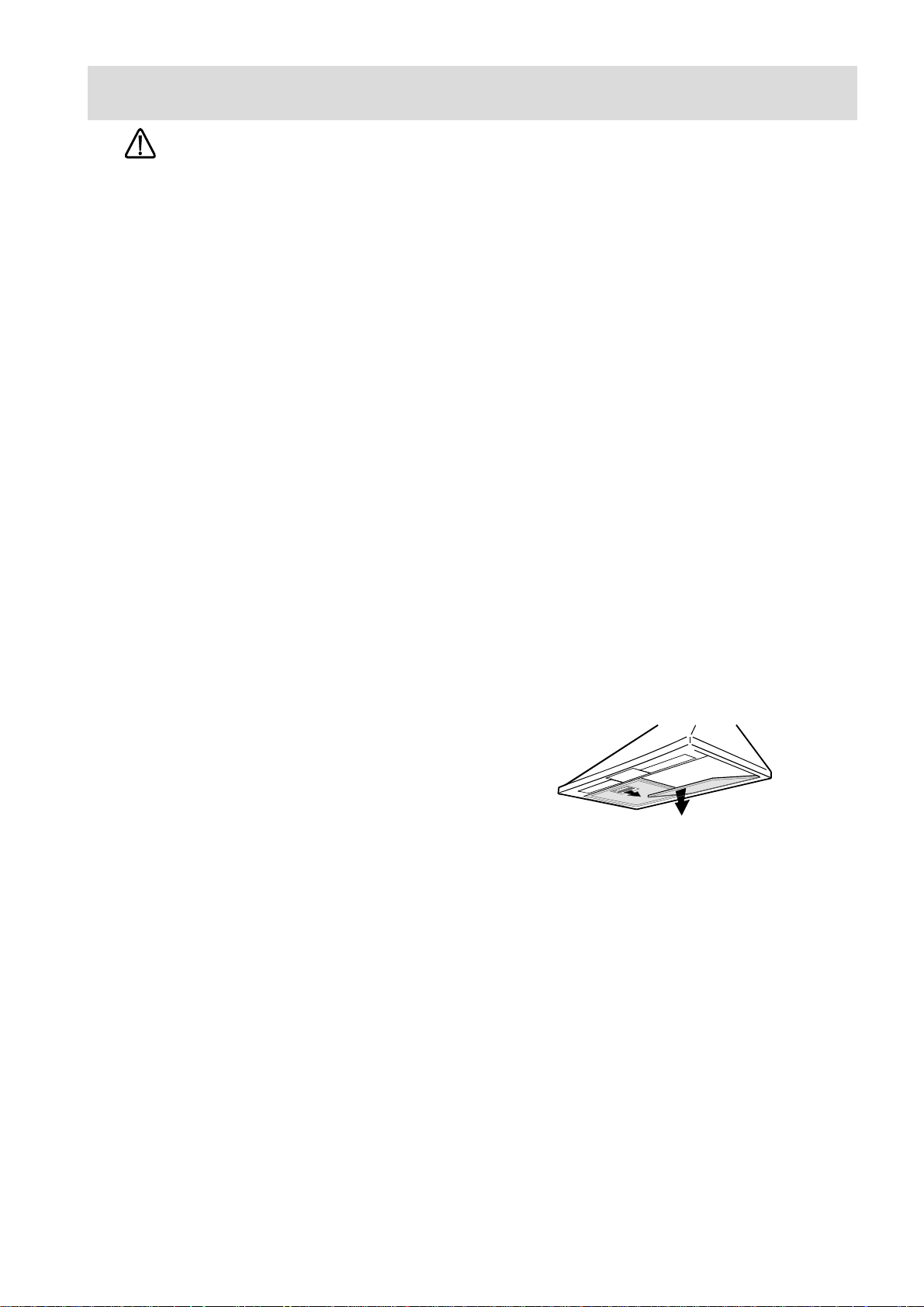

Apertura del filtro grassi metallico
• Tirare lo sgancio a molla verso dietro ed estrar-
re il filtro verso il basso. Fig. 4.
Lavaggio a mano
Mettere a mollo i filtri grassi in acqua calda con
l'aggiunta di detersivo sgrassante per circa un
ora, quindi sciacquare con acqua calda. Se
necessario, ripetere l'operazione. Rimontare i
filtri grassi non appena essi saranno completamente asciutti.
Lavaggio in lavastoviglie
Inserire i filtri grassi nella lavastoviglie e pulirli
utilizzando il ciclo di lavaggio più intensivo e con
una temperatura dell'acqua non inferiore a
65°C.Se necessario, ripetere l'operazione.
Rimontare i filtri grassi non appena essi saranno
completamente asciutti.Il lavaggio dei filtri
metallici in lavastoviglie può provocare leggere
variazioni di colore dei filtri stessi, cosa che non
influisce minimamente sul suo funzionamento.
• Pulite l'interno dell'apparecchio unicamente con
una soluzione detergente calda (non utilizzate
detergenti caustici, spazzole o polveri abrasive)
Fig. 4
22
Page 7
Fitro ai carboni attivi
• Il filtro ai carboni attivi va impiegato se si vuole
utilizzare la cappa in versione filtrante.
• A tale scopo Vi serve il filtro ai carboni attivi
originale ELECTROLUX (vedi accessori
speciali).
• Il filtro ai carboni attivi non può essere né
lavato, né riutilizzato.
• Di norma il filtro ai carboni attivi va sostituito ogni quattro mesi.

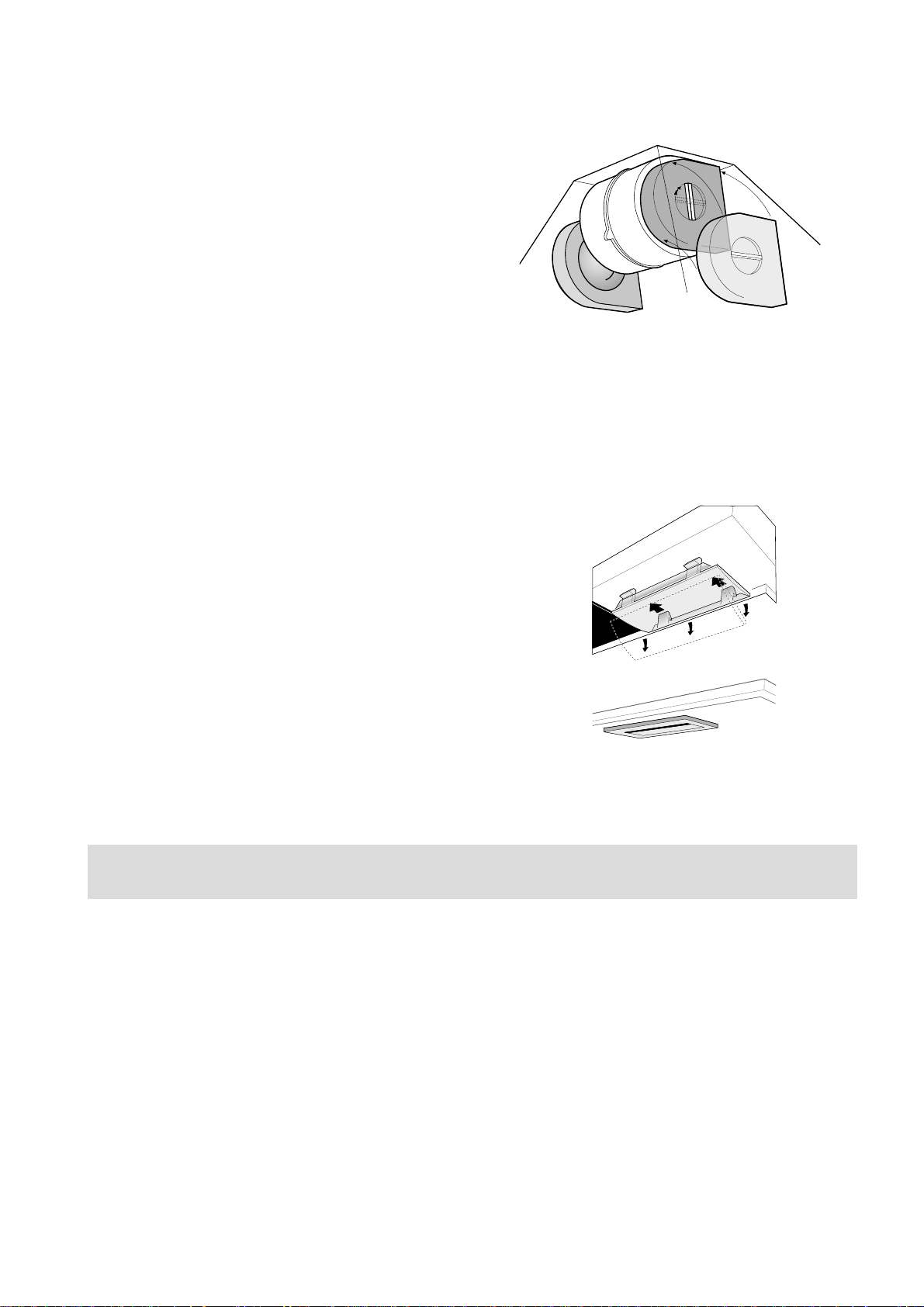

• Montaggio - Fig. 5
Applicare un filtro a destra ed uno a sinistra a
copertura di entrambe le griglie di protezione
della girante del motore, dopodiche girare la
maniglia centrale dei filtri in senso orario.
• Per lo smontaggio procedere in senso inverso.
• Per l'ordinazione di un filtro di ricambio si prega
di indicare la sigla del modello ed il numero di
matricola. I dati sono riportati sulla targhetta,
posizionata sul lato interno dell'apparecchio.
• Il filtro ai carboni attivi può essere ordinato al
servizio assistenza ELECTROLUX.
Fig. 5
Sostituzione delle lampadine
• Scollegare la cappa dalla rete elettrica.
• Rimuovere la protezione della lampada. Fig. 6.
• Sostituire la lampada danneggiata con una
identica.
• Rimontare la protezione della lampada.
• Se la lampadina non si accende, prima di
rivolgerVi al servizio assistenza controllate che
sia bene inserita.
Fig. 6
Dati tecnici
Modello EFC 6410 EFC 9410
Dimensioni Altezza 87,5-11 1,6 87,5-111,6
Larghezza 59,9 89,9
Profondità 51,5 51,5
Illuminazione 2 x 40 W 2 x 40 W
Filtro grassi 2 3
Assorbimento totale 250 W 250 W
Ci riserviamo di apportare modifiche costruttive e cromatiche richieste dall’evoluzione tecnologica.
Accessori speciali
Filtro ai carboni attivi KF825 E-Nr. 942 118 627
23
Page 8
Installazione
Rimozione dell’imballaggio
Controllate che la cappa aspirante non sia danneggiata. Danni dovuti al trasporto vanno segnalati
immediatamente al responsabile del trasporto. In
caso di danni, difetti o pezzi mancanti, occorre
comunicarlo tempestivamente al rivenditore.
T enete sotto controllo il materiale d’imballaggio ed
evitate che i bambini vi giochino.
Ubicazione
La cappa va montata sul muro.
Una volta installata, la cappa deve trovarsi almeno
60 cm sopra i piani di cottura elettrici e 75 sopra
quelli combinati o a gas (fig. 7).
Collegamento elettrico
Avvertenze di sicurezza per l’elettricista
Prima di procedere al collegamento dell'apparecchio controllate che la tensione riportata nella
targhetta corrisponda alla tensione di rete. Se
l'apparecchio è provvisto di spina, esso può essere
collegato a qualsiasi presa installata a norma e ben
accessibile.
Qualora fosse necessario un collegamento fisso, la
cappa deve essere installata esclusivamente da un
elettricista iscritto presso l'azienda elettrica competente. Per l'installazione va previsto un interrutttore
onnipolare con una larghezza di apertura dei
contatti di almeno 3 mm.
La funzione di interrutore può essere svolta ad es.
da interruttori, fusibili (i fusibili a tappo vanno
estratti dal portafusibili), interruttori a corrente di
guasto e contattori con un'apertura superiore a 3
mm.
Decliniamo qualsiasi responsabilità per anomalie
derivanti dall'inosservanza delle summenzionate
istruzioni.
L'applicazione della presa direttamente sopra la
cappa oppure sopra il pensile, appeso sopra la
cappa, ha due vantaggi:
1. La presa non è visibile.
2. All'occorrenza potete scollegare l'apparecchio
estraendo la spina.
Collegamento elettrico
220-240V - tramite linea di alimentazione fissa con
spina.
(Il collegamento fisso va eseguito esclusivamente
da un elettricista abilitato).
Fig. 7
Min
60 cm
Min
75 cm
24
Page 9
Installazione
Accessori inclusi
1 deflettore
1 staffa supporto camino
2 griglie
2 ganci
4 tasselli Ø 8mm
4 viti per legno 5x45
2 viti per metallo 3,5x6,5
2 viti per metallo 3x9
Montaggio - Fig. 8
• Posizionare al muro la dima di
foratura (1), marcare i due punti
in corrispondenza dei fori da
praticare quindi eseguire i fori (2
x Ø12mm) (2).
• Inserire i due ganci forniti di
tasselli a muro (3).
• Agganciare la cappa a camino,
aggiustarla orizzontalmente
agendo sulle viti di regolazione
(5).
• T ogliere i filtri grasso metallici
(4) , segnare due fori sulla
parete (6). Quindi togliere la
cappa dai ganci e forare, in
corrispondenza dei segni di
marcatura, i fori (2 x Ø 8mm).
Inserire i tasselli a muro nei fori
(7) e riappendere la cappa ai
ganci, fissare definitivamente la
cappa (8) con delle viti (2 x
Ø5x45mm).
• Fissare il supporto del camino
(10) con tasselli a muro Ø 8mm
(9) e viti Ø5x45mm (11) a 3-4
mm sotto il soffitto, ben centrato
rispetto la cappa sottostante e
perfettamente in orizzontale.
• Versione aspirante: Fissare l'anello di connes-
sione (S) sulla sommità della cappa con due viti
Ø3,5x6,5mm (12S) ; poi inserire un tubo lungo
abbastanza da raggiungere l'esterno (13S).
Versione filtrante: Fissare il deflettore (13K) con due viti Ø3,5x6,5mm (12K).
• Effettuare il collegamento elettrico (14) (vedi capitolo —Collegamento elettricolo).
• Inserire il camino (15) e fissarlo in alto al supporto del camino con due viti Ø3x9mm (16). Far scivolare verso
il basso la parte inferiore del camino ed inserire il camino sul lato superiore della cappa (17).
• Inserire infine le grigliette (18) su entrambi i lati del camino.
Ø 120 mm
Fig. 8
25
Loading...
