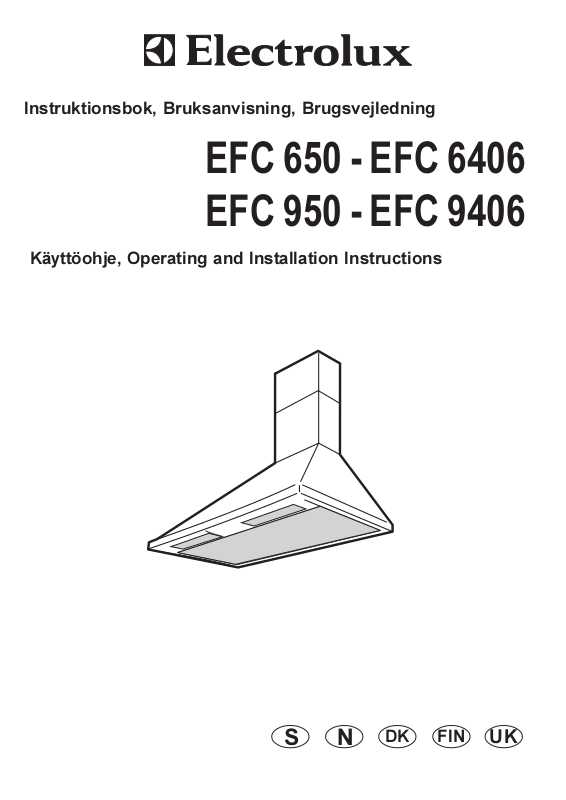

Page 1
Instruktionsbok, Bruksanvisning, Brugsvejledning
EFC 650 - EFC 6406
EFC 950 - EFC 9406
Käyttöohje, Operating and Installation Instructions
S
N
DK
FIN
UK
Page 2
S Innehållsförteckning ............................................................. 2
N Innholdsfortegnelse ............................................................ 10
DK Indholdsfortegnelse ............................................................ 18
FIN Sisällysluettelo .................................................................. 26
UK Contents ............................................................................ 34
Sisällysluettelo
Turvallisuustietoa..................................................................................... 26
Liesituulettimen kuvaus ........................................................................... 27
Näin käytät liesituuletinta ........................................................................ 28
Hoito ja puhdistus .................................................................................... 28
Jos liesituuletin ei toimi ............................................................................ 30
Tekniset tiedot ......................................................................................... 30
Asennus .................................................................................................. 31
Turvallisuustietoa
Liesituuletin on tarkoitettu vain normaaliin kotitalouskäyttöön. Se täyttää kansainväliset turvallisuusmääräykset ja
laatustandardit. Turvallisuustoimenpiteet eivät voi kuitenkaan kokonaan poistaa kaikkia
tapaturmavaaroja. Lue sen vuoksi huolellisesti ohjeet, neuvot ja varoitustekstit ennen liesituulettimen asennusta ja
käyttöönottoa. Kiinnitä erityistä huomiota varoituskolmiolla merkittyihin teksteihin henkilö- ja esinevahinkojen
välttämiseksi. Säilytä käyttöohje ja anna se liesituulettimen mukana, jos se myydään tai luovutetaan toiselle
henkilölle.
Asennus ja huolto
Kaikki sähköasennukset on annettava
valtuutetun asentajan ja lieden asennus
ammattitaitoisen henkilön tehtäväksi. Jos työt
tekee henkilö, jolla ei ole riittäviä tietoja,
liesituulettimen ominaisuudet saattavat
huonontua ja seurauksena saattaa olla henkilö
ja/ tai esinevahinkoja.
Pienin sallittu etäisyys liesituulettimen
alareunasta sähkölieteen tai tasoon on 60 cm ja
kaasulieteen tai tasoon 70 cm.
Jos kaasulieden asennus vaatii suuremman
etäisyyden, on se otettava huomioon.
Varmista, ettei liesituulettimen liitäntäjohto joudu
puristuksiin asennettaessa.
Liesituuletin on jännitteetön vain silloin, kun
pistoke tai sulake on irrotettu.
Poistoilmaa ei saa johtaa kanavaan, jota
käytetään muulla kuin sähköllä toimivien
laitteiden, esim. öljypolttimen tai puulieden
savukanavana.
Kun käytät tuuletinta
Uppopaistettaessa tai sulatettaessa rasvaa,
parafiinia tai muita helposti syttyviä
elintarvikkeita liettä ei saa jättää ilman
valvontaa. Mahdollisen palon sattuessa: Sulje
välittömästi liesituuletin ja käännä keittoalueen/levyn vääntimet nolla-asentoon HUOM!
Tukahduta tuli kannella. Älä koskaan käytä
vettä.
Tuulettimen alla ei saa liekittää. Se voisi
aiheuttaa palovaaran. Muista myös, että
paistorasva saattaa ylikuumetessaan syttyä
palamaan. Älä koskaan jätä paistinpannua ilman
valvontaa.
Hygieenisyys- ja turvallisuussyistä rasvasuodatin
on puhdistettava säännöllisesti, sillä
keittoalueelle-/levylle tippuva rasva voisi
aiheuttaa palovaaran. Katso tarkemmin
käyttöohjeen kohdasta Hoito ja puhdistus.
Liesituulettimen romuttaminen
Estä myös romutetun liesituulettimen
aiheuttamat tapaturmat. Irrota pistoke
pistorasiasta ja katkaise johto liesituulettimen
päästä. Kysy kunnallisesta jätehuollosta, minne
romutetun liesituulettimen voi toimittaa.
26
Page 3
Liesituulettimen kuvaus
Toiminnat
Valittavissa on kaksi toimintatapaa:
Puhallus hormiliitännän (lisävarusteet) ja
ilmanpoistokanavan läpi.
Ilmankierto hiilisuodattimen läpi (lisävarusteet).
Liitosletkua ei saa liittää kanavaan, jota
käytetään öljy- kaasu- tms. lieden
savukanavana
Vakiovarusteet
Liesituulettimen mukana tulevat:
1 tuuletin,jossa säätimet, valaisin ja
tuuletinmoottori.
1 teleskooppihormi, joka koostuu U-muotoisesta
yläosasta ja U-muotoisesta alaosasta.
1 ilmanohjain hiilisuodatusta varten.
1 muovipussi, jossa 2 seinäkiinnikettä
liesituulettimen asennusta varten, 1
hormikiinnike asennusta varten, muovitulppia,
ruuveja sekä ohjeet.
Seuraavat osat tilataan jälleenmyyjältä:
Hiilisuodatin, Type 29.
Hiilisuodatinta käytetään, kun tuuletin toimii
huoneilmaan palauttavana.
A
Ilmanpoistotoiminto
Ilma poistuu ulos putken kautta jonka on oltava
laipassa A. Kuva 1.
Parhaan tuloksen saavuttamiseksi reiän on
oltava läpimitaltaan samankokoinen kuin
poistoaukko.
Ilmankiertotoiminto
Aktiivihiilisuodatin suodattaa ilman ja puhaltaa
sen takaisin keittiöön poistoputken ylemmän
ritilän kautta.
Ilmankiertotoimintoa varten tarvitaan
alkuperäinen Electrolux Type 29
aktiivihiilisuodatin
Kiinnitä sulkuläppä kahdella 9x 13 mm ruuvilla
2. Kuva 2.
Kuva 1
27
Kuva 2
Page 4
Näin käytät liesituuletinta
Paras tulos saavutetaan käyttämällä alhaista
nopeutta normaalikäytössä ja täyttä nopeutta
silloin kun hajuja on kehittynyt enemmän.
Käynnistä tuuletin muutama minuutti ennen
ruoanlaiton aloittamista, siten keittiöön syntyy
alipaine. Ruoanlaiton jälkeen tuulettimen tulisi
antaa toimia noin 15 minuuttia tai kunnes hajut
ovat haihtuneet. Ohjauskatkaisijat sijaitsevat
yksikön etupaneelissa.

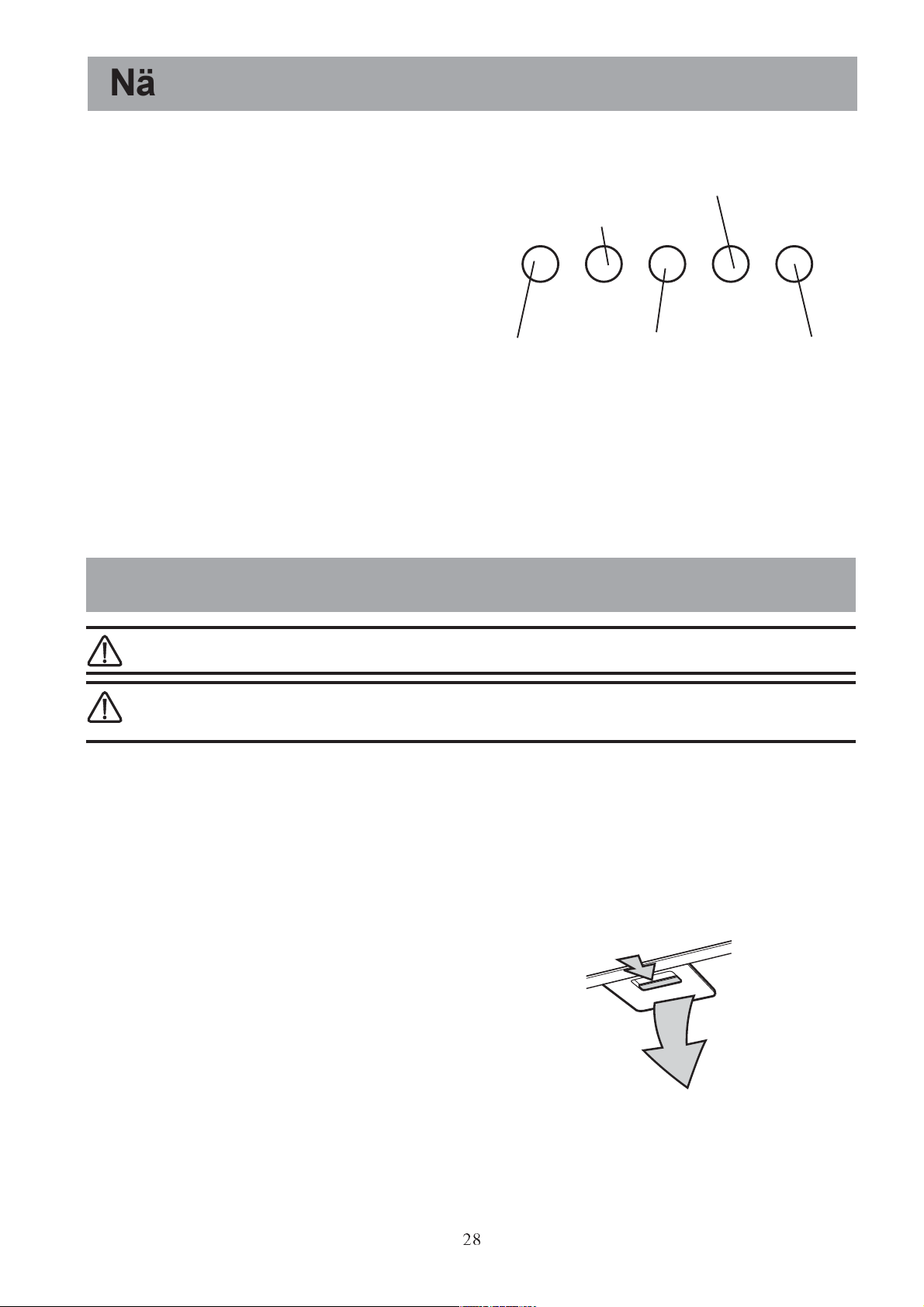

PÄÄLLÄ/POIS
Valopainike
Tuuleta oikein
POIS
Moottoripainike
Nopeus 1
painike
Nopeus 2
painike
Nopeus 3
painike
Jotta liesituuletin toimisi oikein, keittiöön pitää
muodostua alipaine. Pidä sen vuoksi keittiön ikkunat
suljettuna tuulettimen käydessä. Sen sijaan on hyvä
pitää ikkunaa auki viereisessä huoneessa, kun
liesituuletinta käytetään.
Hoito ja puhdistus
Katkaise liesituulettimesta virta aina ennen puhdistusta, joko irrottamalla pistoke tai sulake.
Puhdista suodatin usein. Rasvakerros suodattimessa tai keittiöhormissa aiheuttaa palovaaran, jos
esimerkiksi keittolevy unohtuu päälle (tai muunlaisen ylikuumenemisen yhteydessä).
Kuvun puhdistus
Käytä liesituulettimen ulkopuolen puhdistukseen
kosteaa liinaa ja mietoa puhdistusainetta. Älä käytä
puhdistukseen syövyttäviä, hankaavia tai helposti
syttyviä aineita.
Tärkeää tietää
Jos liesituuletinta käytetään samanaikaisesti esim.
avotakan kanssa, joka ottaa ilmaa sisätiloista,
seurauksena voi olla takaisinimu ja savun
tunkeutuminen huoneeseen. Tähän auttaa ikkunan
avaaminen. Ilmiötä ei esiinny, kun liesituulettimessa
on hiilisuodatin.
Rasvasuodattimien puhdistus
Rasvasuodattimet on puhdistettava kuukauden tai
kahden kuukauden välein käytöstä riippuen.
Mitä puhtaampi rasvasuodatin on, sitä
paremmin se kerää rasvaa. Irrota suodattimet
seuraavasti, kuva 3:
Paina ensin metallisen rasvasuodattimen suljinta
taaksepäin ja ota suodatin sitten pois vetämällä
sitä alaspäin.
Rasvasuodatin koostuu alumiinilangoista, joihin
rasva tarttuu kiinni. Suodatin puhdistetaan
kuumassa vedessä rasvaa liuottavalla
astianpesuaineella tai astianpesukoneessa. Anna
suodattimen kuivua ennen takaisin asennusta.
HUOM! Suodatin voi hieman värjäytyä
astianpesukoneessa.
Kuva 3
28
Page 5
Hiilisuodatin
Hiilisuodatinta tulee käyttää ainoastaan, jos
haluat käyttää liesituulettimen
ilmankiertotoimintoa
Tätä varten tarvitset alkuperäisen
ELECTROLUX hiilisuodattimen (saatavissa
paikallisesta huoltopisteestä).
Tätä suodatinta ei voida puhdistaa tai käyttää
uudelleen.
Yleisenä sääntönä aktiivihiilisuodatin tulisi
vaihtaa joka neljäs kuukausi.

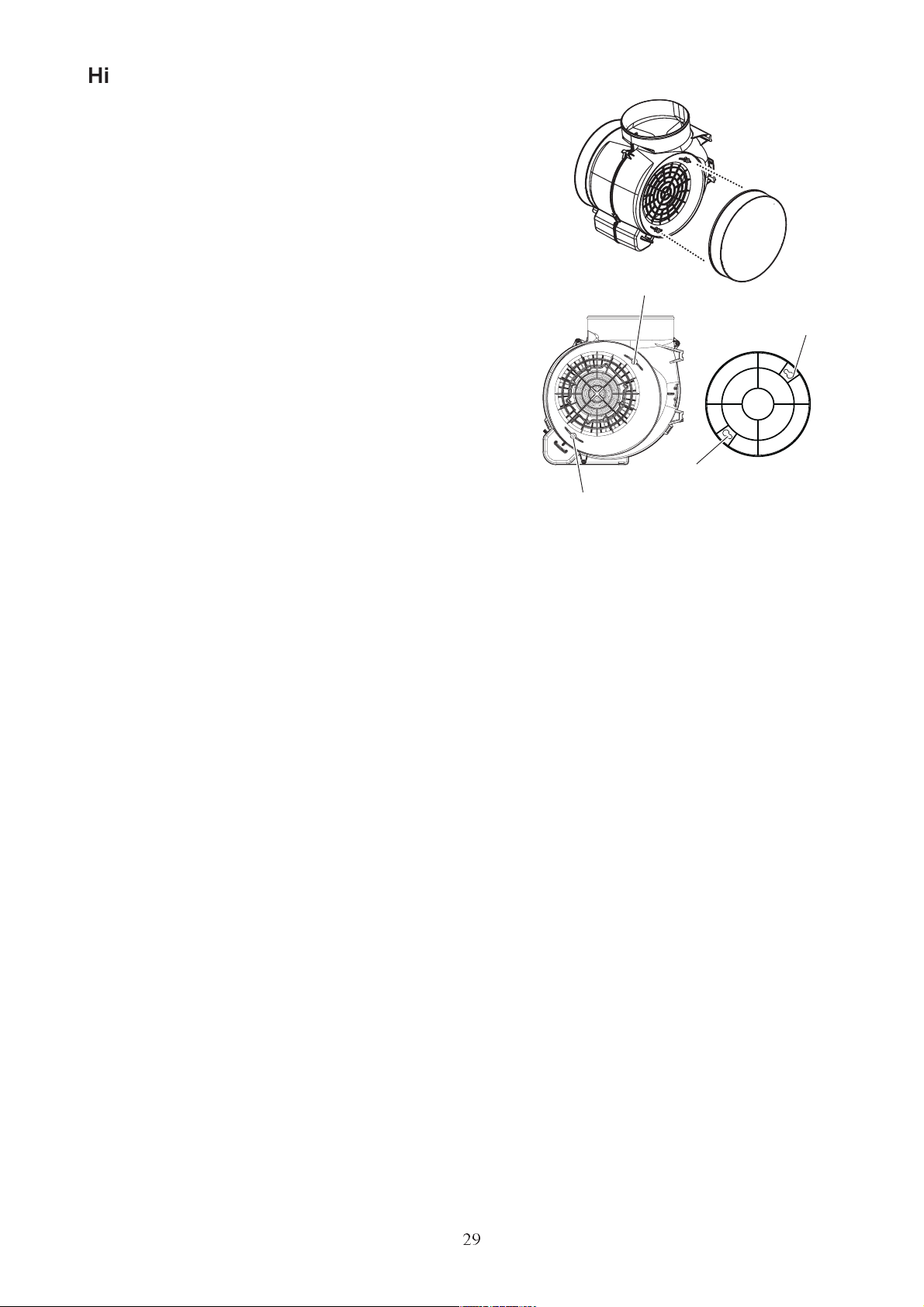

Asennus Kuva 4
Asenna yksi hiilisuodatin vasemmalle ja toinen
oikealle siten, että tuulettimen keskiön
muoviritilät peittyvät, tarkista, että kuljettimen
tapit R sopivat hiilisuodattimen pesään S, kierrä
myötäpäivään sen kiinnittämiseksi paikoilleen.
Poista suorittamalla toimenpiteet päinvastaisessa
järjestyksessä.
Ilmoita aina liesituulettimen mallin koodi- ja
valmistusnumero, kun tilaat vaihtosuodattimia.
Nämä tiedot näkyvät yksikön sisäpuolella
olevassa rekisteröintikilvessä.
Hiilisuodatin voidaan hankkia valtuutetusta
huoltoliikkeestä.
R
S
S
R
Kuva 4
Lampun vaihto
Kytke laite irti sähköverkosta.
Poista rasvasuodattimet.
Korvaa vanha lamppu uudella vastaavanlaisella
lampulla.
Asenna uudelleen rasvasuodatin.
Jos valo ei syty varmista, että lamppu on
kiristetty kunnolla ennen kuin otat yhteyttä
valtuutettuun huoltoliikkeeseen.
29
Page 6
Jos liesituuletin ei toimi
Ennen kuin otat yhteyttä huoltoon
Tarkista alla olevat kohdat, ennen kuin otat yhteyttä huoltoon:
Onko sulake ehjä?
Onko pistoke pistorasiassa?
Onko ilmanpoistoletku oikein asennettu?
Onko rasvasuodatin puhdistettu?
Ovatko lamput ehjiä tai oikein asennettu?
Älä tee liesituulettimelle mitään, mikä voisi aiheuttaa henkilö- tai esinevahinkoja. Huollot ja mahdolliset korjaukset
on annettava valtuutetun huoltoliikkeen tehtäväksi. Varmistaaksesi laitteesi moitteettoman toiminnan, vaadi aina
käytettäväksi sopivinta, siis alkuperäistä varaosaa. Korvaus huollosta voidaan periä myös takuuaikana:
Aiheettomasta valituksesta.
Ellei käyttöohjeita ole noudatettu.
Takuu
Tuotteen takuuaika voidaan ilmoittaa erikseen. Ellei takuuaikaa ole erikseen määritelty, noudatetaan vallitsevaa
lainsäädäntöä ja kansallisia määräyksiä. Takuuehdot noudattavat vallitsevan lainsäädännön mukaisia yleisiä
ehtoja. Ostokuitti säilytetään, koska takuun alkaminen määritetään ostopäivän mukaan. Korvaus huollosta voidaan periä myös takuuaikana:
aiheettomasta huoltokäynnistä
ellei valmistajan laitteen asennuksesta, käytöstä ja hoidosta antamia ohjeita ole noudatettu.
Huolto ja varaosat
Huollot, varaosatilaukset ja mahdolliset korjaukset on annettava valtuutetun huoltoliikkeen tehtäväksi. Lähimmän
valtuutetun huoltoliikkeen numeron löydät puhelinluettelon keltaisilta sivuilta tai soittamalla numeroon 0200 - 2662
(0,1597 /min +pvm).
Varmistaaksesi laitteesi moitteettoman toiminnan vaadi aina käytettäväksi sopivinta, siis alkuperäistä varaosaa.
Kuluttajaneuvonta.
Tuotettasi tai sen käyttöä koskeviin kysymyksiin saat vastauksen kuluttajaneuvonnastamme soittamalla numeroon 0200-2662 (0,1597/min+pvm).
Voit olla yhteydessä kuluttajaneuvontaan myös sähköpostitse osoitteessa: [email protected]
Liitosjohdon vaihto
Jos verkkojohto vahingoittuu, saa johdon vaihtaa vain asennusoikeudet omaava huoltoliike tai henkilö vaaran
estämiseksi.
Lisävarusteet
Hiilisuodatin Type 29
Tekniset tiedot
EFC 950/9406 EFC 650/6406
Ulkomitat (cm) Korkeus 81,8/114,8 81,8/114,8
Leveys 89,9 69,9
Syvyys 51,5 51,5
Valaistus 2 x 40W 2 x 40W
Rasvasuodattimet 3 2
Jännite 220-240V 220-240V
Kokonaisteho 260W 260W
30
Page 7
Asennus
=
=
X
X
Pakkauksen purkaminen
HUOM! Tarkista, että liesituuletin on
vahingoittumaton. Mahdollisista kuljetusvaurioista on
välittömästi ilmoitettava myyjälle. Vaurioista,
virheistä ja mahdollisista puuttuvista osista on myös
välittömästi ilmoitettava myyjälle. Älä jätä
pakkausmateriaalia lasten ulottuville.

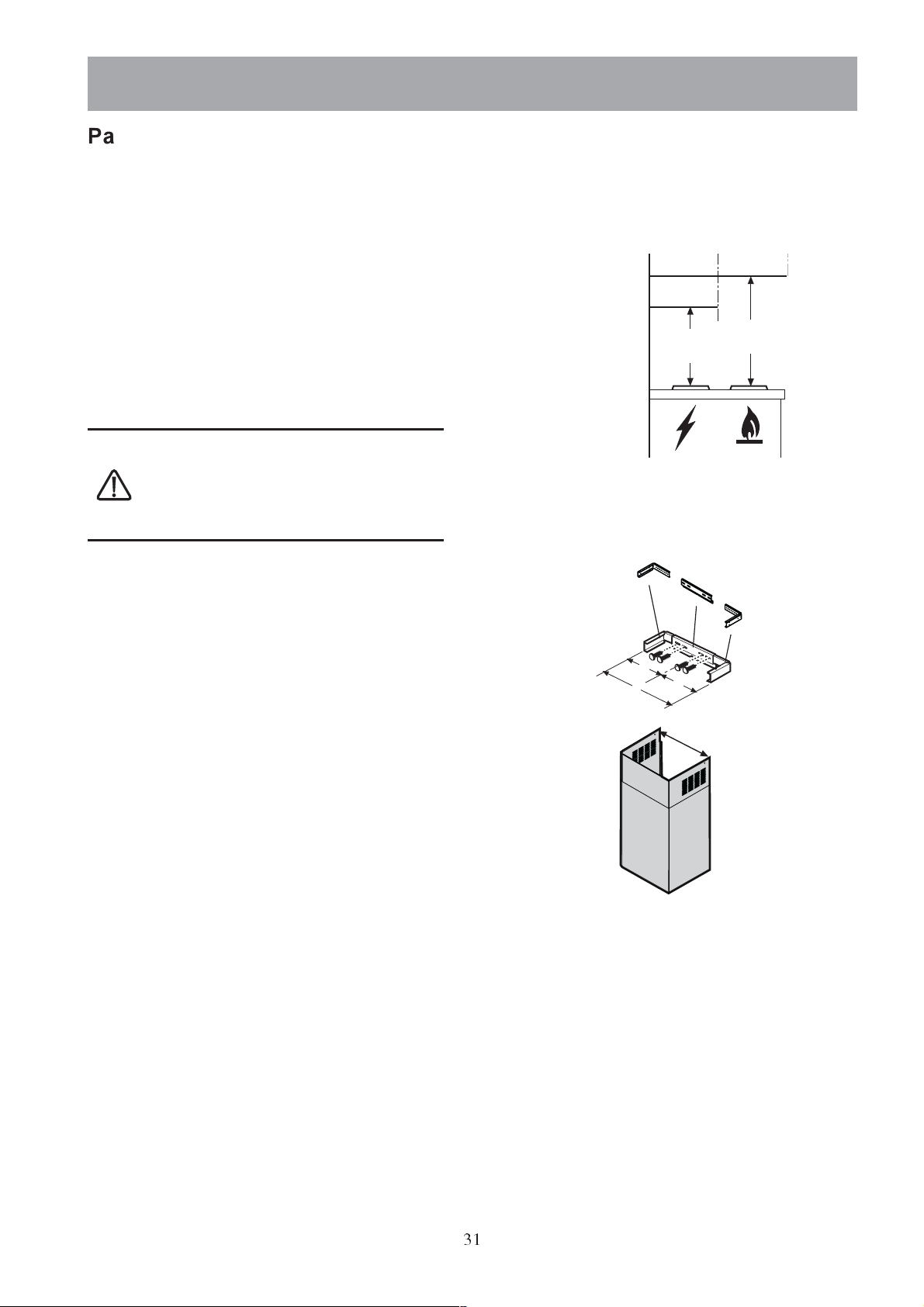

Sijoitus
Liesituuletin asennetaan sähkölieden tai keittotason
yläpuolellem inimikorkeudelle 60 cm. Minimikorkeus
kaasulieteen tai tasoon on 70 cm. Kuva 5.
Liesituuletinta ei saa asentaa muiden kuin
sähköllä toimivien
liesien höyrynpoistoon (kaasu, puu tms.).
Noudata virallisia
ohjeita höyrynpoistoa asennettaessa.
Kuva 5
Min
60 cm
Min
70 cm
Sähköliitäntä
Sähköliitäntä on sijoitettava hormin sisään.
Liesituuletin on varustettu liitosjohdolla, jossa
on maadoitettu pistoke ja liitetään 220-240V.
Poistoilmakananavan tuen/ kiinnityslaipan
kokoaminen (3 osaa):
Kolme osaa on kiinnitettävä neljällä ruuvilla, tuen
koko on säädettävissä ja sen tulisi vastata
teleskooppisen poistoilmakanavan sisäistä
leveyttä.
Kuva 6
31
Page 8
Asennus

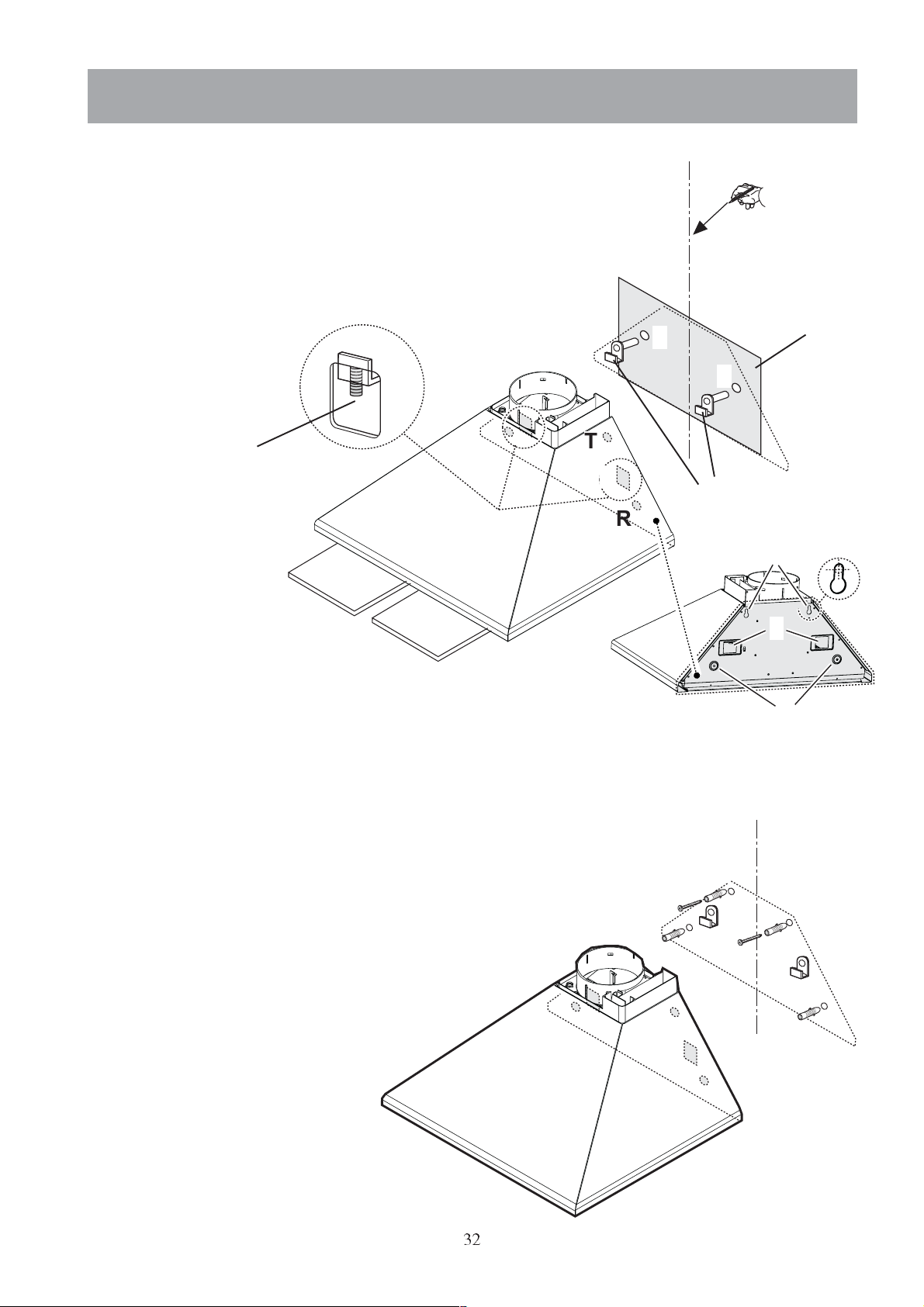

Seinäyksikön asennus - Kuva 7-8-9-10-11
Aseta paikalleen alusta seinään, merkitse asento ja poraa reiät (Y).
Asenna kaksi muovitulppaa koukkuineen.
Ripusta liesituuletin koukkuihin ja vaaita se säätöruuveilla.
Poista rasvasuodattimet ja laita merkit 4 ruuvia varten (T-R ).
!
säätö
ruuvit
Kuva 7
Poista liesituuletin ja poraa reiät (4 x Ø 8 mm).
T
Y
R
Y
Alusta
Y
Muovitulpat+koukut
T
Y
R
Aseta paikoilleen muovitulpat ja aseta kaksi ruuvia yläreikiin, älä kiristä kokonaan, niitä tarvitaan
lisäripustuspisteinä.
Kuva 8
32
Page 9

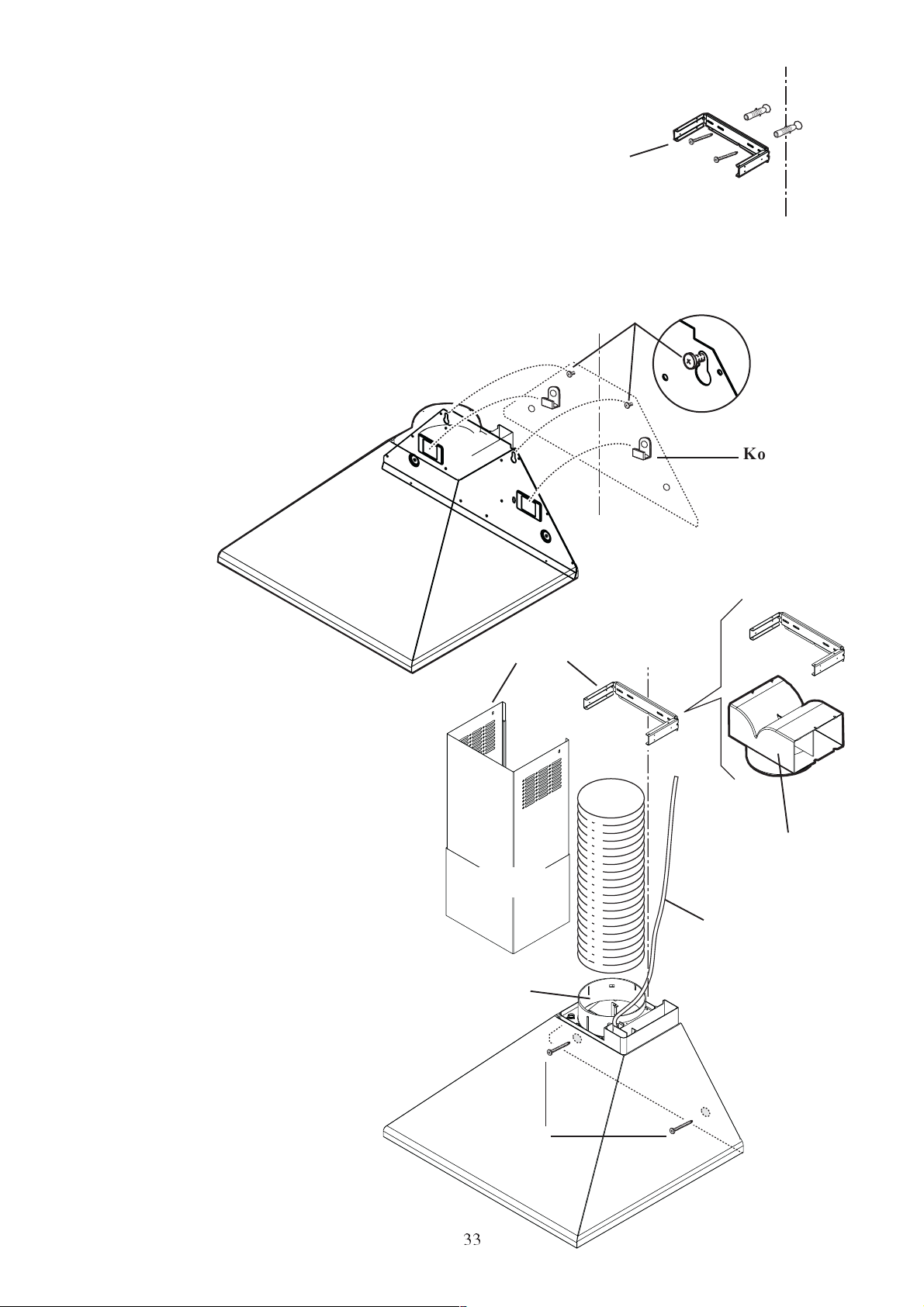

Asenna hormikiinnike katon läheisyyteen ja muovitulpilla ja ruuveilla.
Varoitus! Huolehdi siitä, että se on keskitetty ja vaakasuorassa
linjassa liesituulettimen yläpuolella.
Hormikiinnike
Kuva 9
Ripusta liesituuletin uudestaan seinälle.
Lisäripustuspisteet
Keskiviiva
Koukut
Kuva 10
Varmista se 2 alaruuvilla.
Asennus
ilmanpoistokanavaa varten
Liitä putki liesituulettimen
ilmanpoistoaukon ja seinän tai katon
poistoilmakanavan väliin.
Asennus ilmankiertoa
varten
asenna kierrätystappi 4 mukana
toimitetulla ruuvilla.
Hormikiinnike
Hormin
kiinnityspisteet
liesituulettimen
Kierrätystappi
Hormikiinnike
Liitäntäjohto
Hormin
ilmanpoistoaukko
Hormin asennus
Liitä sähköjohto sähköverkkoon.
Aseta paikalleen hormi ja kiinnitä se
ylähormikiinnikkeeseen kahdella
mukana toimitetulla ruuvilla.
Laske alas hormin alaosa
liesituulettimen yläosan päälle.
Alaruuvit
Kuva 11
33
Page 10
Electrolux HemProdukter AB
S-105 45 Stockholm
www.electrolux.se
Electrolux Home Products
Risløkkveien 2
0508 Oslo
Tlf: 81 53 02 22
E-mail: [email protected]
Internett: www.electrolux.no
Electrolux Husholdningsapparater A/S
Lundtoftevej 160
2800 Lyngby
Tlf: 45 87 70 88
Oy Electrolux Kotitalouskoneet Ab
ELECTROLUX
Pakkalankuja 6
01510 VANTAA
Puh. 0200-2662 (0,1597 /min+pvm)
The Electrolux Group. The world´s No.1 choice.
The Electrolux Group is the world´s largest producer of powered appliances for kitchen, cleaning and outdoor use. More than 55 million
Electrolux Group products (such as refrigerators, cookers, washing machines,vacuum cleaners, chain saws and lawn mowers) are sold each
year to a value of approx. USD 14 billion in more than 150 countries around the world.
© Electrolux 2003
LI2GNB Ed. 02/05
Loading...
