CONSELHOS E SUGESTÕES

INSTALAÇÃO

• O fabricante declina toda e qualquer responsabilidade pelos danos
decorrentes de uma instalação não correcta ou feita não em
conformidade com as normas da boa técnica.

• A distância mínima de segurança entre a placa de cozedura e o
exaustor deve ser de 650 mm.

• Verifique se a tensão da rede coincide com a indicada na placa de
características aplicada no interior do exaustor.

• Ligue o exaustor à saída do ar aspirado utilizando um tubo de diâmetro
igual ou superior a 120 mm. O percurso do tubo deve ser o mais
breve possível.

• Não ligue o exaustor a tubos de descarga de fumaça produzida por
combustão (caldeiras, lareiras, etc...).

• Caso no mesmo local sejam utilizados quer o exaustor, quer aparelhos
não accionados pela corrente eléctrica (por exemplo, aparelhos
alimentados a gás), será preciso providenciar uma ventilação
suficiente do aposento. Se a cozinha não possuir uma abertura que
comunique com o exterior, providencie a sua realização para garan­tir a entrada de ar limpo.

USO

• O exaustor foi projectado para ser utilizado exclusivamente em
ambientes domésticos, sendo a sua finalidade a de reduzir os odores
de cozedura. Não utilize o aparelho de maneira imprópria.

• As chamas de forte intensidade não devem ficar descobertas
enquanto o exaustor estiver a funcionar.

• Regule sempre as chamas de maneira que não sobressaiam do fundo
das panelas.

• Mantenha as frigideiras sob controlo durante o uso: o óleo
excessivamente aquecido pode inflamar-se.

• O exaustor não deve ser utilizado por crianças ou por pessoas não
devidamente habilitadas à sua utilização correcta.

MANUTENÇÃO

• Antes de efectuar qualquer operação de manutenção, desligue o
exaustor tirando a ficha da tomada de corrente ou desligando o
interruptor geral.

• Faça uma manutenção atenta e rápida dos filtros, respeitando os
intervalos aconselhados.

• Para limpar as superfícies do exaustor, é suficiente utilizar um pano
húmido e detergente líquido neutro.

31PT

CARACTERÍSTICAS

740

Dimensões

598-898

300

150

64

1200

870

42

650 min.

108

490 60

260

Componentes

15

14.1

7.3

9

2.1

2

2.2

1

12a

7.2.1 11

12c

11

12a

Ref. Qtd Componentes do produto
1 1 Corpo do exaustor equipado com:Comandos, ilu-

minação, grupo do ventilador e filtros

2 1 Chaminé telescópica formada por:

2.1 1 Chaminé superior

2.2 1 Chaminé inferior
9 1 Flange de redução ø 150-120 mm

14.1 2 Extensão de conexão da saída de ar
15 1 Conexão da saída de ar

Ref. Qtd Componentes de instalaçao

7.2.1 2 Suportes de fixação da chaminé superior

7.3 1 Suporte de Sustentação da Conexão
11 6 Buchas
12a 6 Parafusos 4,2 x 44,4
12c 6 Parafusos 2,9 x 9,5

Qtd Documentação

1 Manual de Instruções
1 Garantia

32PT

INSTALAÇÃO

Perfuração da parede e fixação dos suportes

1÷2

7.2.1

11

12a

650 min.

Marque na parede:

• uma linha vertical que vá até ao tecto ou ao limite superior, ao centro da zona destinada à montagem
do exaustor;

• uma linha horizontal a, pelo menos, 650 mm de distância acima da placa do fogão.
Apoie o suporte 7.2.1 como indicado, a 1-2 mm de distância do tecto ou do limite superior, alinhando
o centro deste (entalhes) sobre a linha de referência vertical.

• Marque os centros dos furos do suporte.

• Apoie o suporte 7.2.1 como indicado, X mm abaixo do primeiro suporte (X = altura da chaminé
superior fornecida de série), alinhando o seu centro (entalhes) sobre a linha de referência vertical.

• Marque os centros dos furos do suporte.

• Marque, com indicado, um ponto de referência a 116 mm de distância da linha de referência vertical,
e 320 mm acima da linha de referência horizontal.

• Repita esta operação do lado oposto.

• Fure os pontos marcados com ø 8 mm .

• Introduza as buchas 11 nos furos.

• Fixe o Suporte inferior 7.2.1 utilizando os Parafusos 12a (4,2 x 44,4 ) fornecidos com o aparelho.

• Fixe juntos os Suportes superior, 7.2.1, e de Sustentação da conexão, 7.3, utilizando os dois parafusos
12a (4,2 x 44,4) fornecidos com o aparelho.

• Aperte dois dos parafusos 12a (4,2 x 44,4) que acompanham o aparelho, nos orifícios de fixação da
estrutura do exaustor, deixando um espaço de 5-6 mm entre a parede e a cabeça do parafuso.

116

116

X

320

33PT

Montagem do corpo do exaustor

12a

Vr

9

ø 120ø 150

ø 150

14.1

15

• Antes de prender o corpo do exaustor, aperte os
2 parafusos Vr situados nos pontos de fixação
do corpo do exaustor.

• Prenda o corpo do exaustor nos parafusos 12a
previamente colocados.

• Aperte os parafusos de suporte 12a
definitivamente.

• Opere com os parafusos Vr para nivelar o corpo
do exaustor.

Ligações

SAÍDA DO AR PARA A VERSÃO ASPIRANTE

Para a instalação na Versão Aspirante, ligue o exaustor ao tubo de saída utilizando um tubo rígido ou
flexível de ø150 ou 120 mm; esta escolha deve ser feita pelo instalador.

• Para a ligação com um tubo de ø120 mm, instale
a flange de redução 9 na saída do corpo do
exaustor.

• Fixe o tubo com braçadeiras de aperto
adequadas. O material necessário não é fornecido
com o aparelho.

• Tire os filtros anti-odor de carvão activo, se
presentes.

SAÍDA DO AR PARA A VERSÃO FILTRANTE

• Introduza a conexão 15 no suporte de sustentação

7.3.

• Introduza lateralmente as extensões de conexão

14.1 na conexão 15.

• Assegure-se de que a saída das extensões de
conexão 14.1 está na posição correspondente
às bocas da chaminé, tanto na horizontal, como
na vertical.

• Ligue a conexão 15 à saída da estrutura do
exaustor utilizando um tubo rígido ou flexível de
ø 150 mm. Deixamos a decisão à discrição do
instalador.

• Certifique-se da presença do filtro anti-odor de
carvão activo.

34PT

LIGAÇÃO ELÉCTRICA

12c

2.1

2.2

2

7.2.1

12c

• Ligue o exaustor à rede de alimentação eléctrica in­tercalando um interruptor bipolar com abertura mínima
entre os contactos de 3 mm.

• Remova o filtro de gordura e assegure que o conector
de alimentação esta corretamente inserido no suporte
lateral do ventilador.

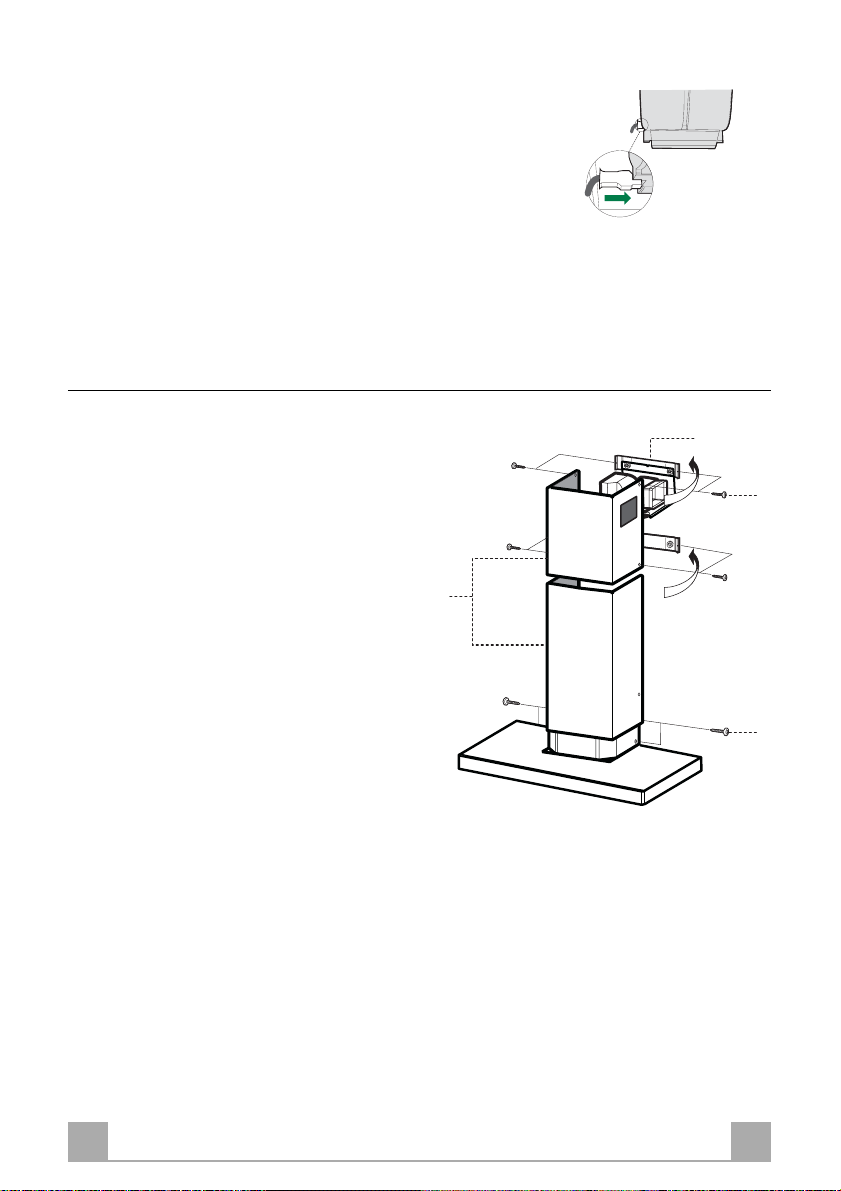

Montagem da chaminé

Chaminé superior

• Alargue ligeiramente as duas folhas laterais, pren­da-as atrás dos suportes 7.2.1 e volte a fechá­las completamente.

• Fixe lateralmente aos suportes com os 4
parafusos 12c (2,9 x 9,5) fornecidos com o
aparelho.

• Assegure-se de que a saída das extensões de
conexão coincide com as embocaduras da
chaminé

Chaminé inferior

• Alargue ligeiramente as duas folhas laterais da
chaminé, prenda-as entre a chaminé superior e a
parede e feche-as de novo completamente.

• Fixe lateralmente a parte inferior do corpo do
exaustor com os 2 parafusos 12c (2,9 x 9,5)
fornecidos com o aparelho.

35PT

USO

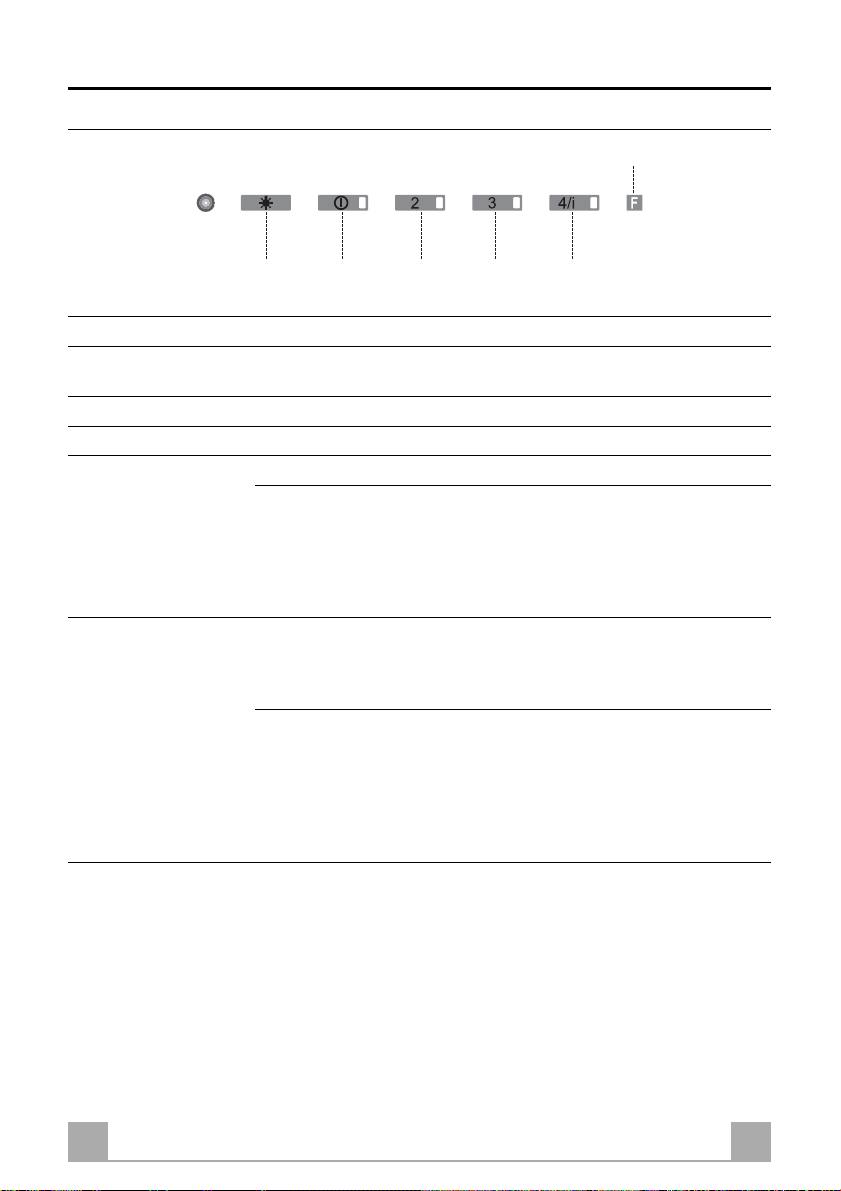

Quadro de comandosz

S1

L

TECLA LED FUNÇÕES
L Liga e desliga a iluminação.
T1 0/1 Motor Fixo Primeira velocidade.

T2 Velocidade Fixo Segunda velocidade.
T3 Velocidade Fixo Terceira velocidade.
T4 Velocidade Fixo Velocidade máxima.

A piscar Velocidade intensa.

S1 Led Fixo Sinaliza o alarme de saturação dos Filtros Metálicos

A piscar Quando é activado, sinaliza o alarme de saturação do Filtro

T1 T2 T3 T4

Desliga o exaustor se for mantida premida por cerca de 1”.

Adequada para enfrentar as máximas emissões de vapores
de cozedura. É activada com a pressão da tecla por cerca de
2”. Desliga-se automaticamente ao fim de 10 minutos da
entrada em função. Pode ser desligada manualmente com a
pressão de qualquer tecla de velocidade.

Antigordura e a necessidade de lavá-los. O alarme entra em
função ao fim de 100 horas de funcionamento efectivo do
exaustor. (Para apagar o alarme ver o parág. Manutenção)

Anti-odor de Carvão Activo, que deve ser substituído; também
devem ser lavados os Filtros Metálicos Antigordura. O alarme
de saturação do Filtro Anti-odor de Carvão Activo entra em
função ao fim de 200 horas de funcionamento efectivo do
exaustor. (Quanto à activação e para saber como apagar o
alarme, ver o parág. Manutenção)

36PT

MANUTENÇÃO

Filtros antigordura

LIMPEZA DOS FILTROS METÁLICOS ANTIGORDURA AUTOPORTANTES

Reset do sinal de alarme

• Desligue as luzes e o motor de aspiração.

• Pressione o botão T3 durante, pelo menos, 3
segundos, até receber confirmação através los
leds, que começam a piscar.

Limpeza dos filtros

• Podem ser lavados em máquinas de lavar louça.
A operação de lavagem deve ser feita quando o
Led S1 se liga ou de 2 em 2 meses de utilização,
aproximadamente; com maior frequência se o
aparelho for utilizado com muita intensidade.

• Tire os filtros um por vez abrindo os respectivos
engates.

• Lave os filtros evitando dobrá-los e deixe-os
secar antes de os reinstalar.

• Reinstale-os lembrando-se de manter a pega
virada para a parte visível exterior.

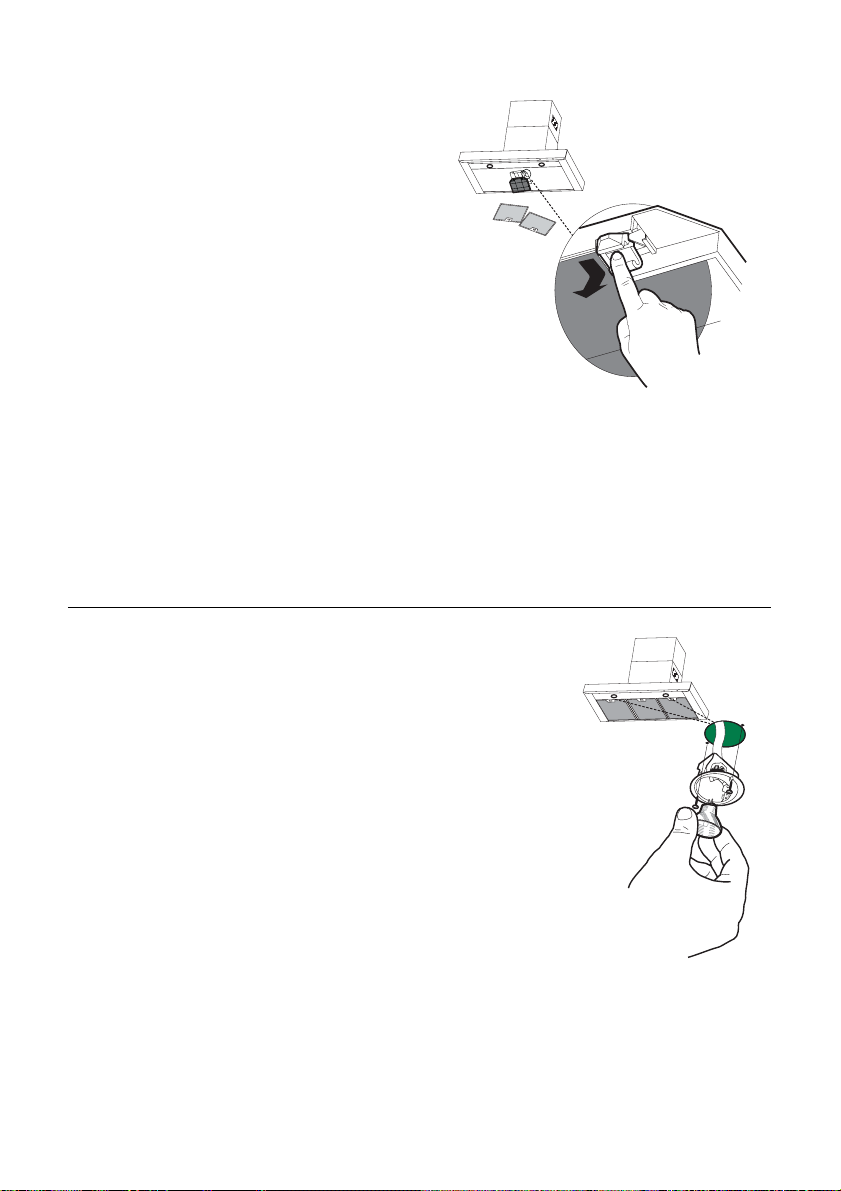

Filtro anti-odor (Versão Filtrante)

SUBSTITUIÇÃO DO FILTRO DE CARVÃO ACTIVO

Activação do sinal de alarme

• Nos exaustores Versão Filtrante, a sinalização de alarme por saturação dos filtros tem de ser activada
na altura de instalação ou posteriormente.

• Desligue as luzes e o motor de aspiração.

• Desligue o exaustor accionando o interruptor bipolar colocado de permeio na alimentação de Rede
ou operando com o interruptor geral.

• Restabeleça a ligação mantendo premida a tecla T1.

• Solte a tecla. Os cinco leds estão todos acesos fixos

• No prazo máximo de 3 segundos, prima a tecla T1 até ao sinal de luz intermitente de confirmação
dos Leds T1 e T4:

• 2 sinais de luz intermitente do Led - Alarme de saturação do filtro anti-cheiro de carvão activo

ACTIVADO

• 1 sinal de luz intermitente do Led - Alarme de saturação do filtro anti-cheiro de carvão activo

DESACTIVADO

37PT

• Não pode ser lavado e não é regenerável, de­vendo ser substituído quando o led S1 se liga ou
de 4 em 4 meses de utilização; com maior fre­quência se o aparelho for utilizado com muita in­tensidade.

Reset do sinal de alarme

• Desligue as luzes e o motor de aspiração.

• Pressione o botão T3 durante, pelo menos, 3 se-
gundos, até receber confirmação através dos leds,
que começam a piscar.

Substituição do Filtro

• Tire os filtros metálicos antigordura.

• Remova o filtro anti-odor de carvão activo
saturado, conforme indicado.

• Monte o filtro novo prendendo-o na sua sede.

• Reinstale os filtros metálicos antigordura.

Iluminação

SUBSTITUIÇÃO DAS LÂMPADAS

• Lâmpadas de halogénio de 20 W

• Tire os 2 parafusos que fixam o suporte de ilumi­nação e extraia-o do exaustor.

• Extraia a lâmpada do suporte.

• Substitua-a por uma nova de características iguais
lembrando-se de introduzir correctamente os dois
pinos na sede do suporte.

• Reinstale o suporte fixando-o com os dois para­fusos tirados na operação anterior.
