Page 1
Instruktionsbok, Bruksanvisning
Brugsvejledning, Liesituuletin
EFC 6414-9414
EFC 650
S
N
DK
FIN
Page 2
S Innehållsförteckning ............................................................. 2
N Innholdsfortegnelse ............................................................ 10
DK Indholdsfortegnelse ............................................................ 18
F IN Sisällysluettelo .................................................................. 26
Indholdsfortegnelse
Sikkerhedsinformation ............................................................................. 18
Beskrivelse af emhætten ......................................................................... 19
Sådan benyttes emhætten ....................................................................... 20
Vedligeholdelse og rengøring .................................................................. 21
Hvis emhætten ikke fungerer.................................................................. 23
Tekniske data .......................................................................................... 24
Installation ............................................................................................... 24
DK
Sikkerhedsinformation
Disse advarselstekster er for Deres egen sikkerheds skyld. Vær sikker på at De har forstået dem fuldt ud, inden
De installerer og anvender emhætten. Deres sikkerhed er det allervigtigste. Kontakt vores Kundeservice, hvis
De er usikker med hensyn til meningen eller advarslerne.
Gem brugsanvisningen for senere konsultering, og husk at den skal følge emhætten ved overdragelse til ny ejer.
Ved installering og service
El-installation må kun udføres af en autoriseret
el-installatør, og emhætten selv skal installeres
af en fagmand. Arbejde udført af ukyndig kan
forringe produktet eller forårsage ulykke på
person og/eller ejendom.
Afstanden fra emhættens underside og ned til
en elektrisk kogezone skal mindst være 60 cm
og til gasblus mindst 70 cm.
Hvis installeringsvejledningen til gaskomfurer
angiver en større afstand, skal disse oplysninger
overholdes.
Pas på at elledningen ikke beskadiges under
installationen.
Emhætten er kun elektrisk frakoblet, når stikket
er taget ud af stikkontakten, eller hvis sikringen
er taget ud af sikringskassen.
Emhætten må ikke tilsluttes til kanal, som i
forvejen benyttes til afledning af andet end
elektricitet. Hold Dem til forskrifterne i de
officielle direktiver vedrørende røgudslip.
Ved anvendelse
Emhætten er beregnet til husholdningsbrug i en
normal husholdning i Danmark. Lad aldrig
komfuret være uden opsyn ved friturekogning,
smeltning af fedtstof, paraffin eller andet
letantændeligt materiale. Ved eventuel brand:
Sluk straks for emhætten og komfuret. Obs!
Kvæl ilden med et låg. Anvend aldrig vand.
Flambering må ikke foregå under emhætten.
Det kan forårsage brand. Vær også
opmærksom på at stegefedt kan bryde i brand.
Forlad ikke en stegepande på en tændt
kogezone.
Emhættens fedtfilter skal rengøres regelmæssigt
for at undgå, at fedt ophobes og drypper ned på
en tændt kogezone og bryder i brand. Se
desuden under afsnittet Vedligeholdelse og
rengøring.
Ved skrotning
Undgå ulykker, når emhætten skal skrottes.
Træk stikket ud af stikkontakten og klip
ledningen af helt inde ved emhætten. Kontakt
Deres kommune for oplysning om, hvor De kan
komme af med emhætten.
18
Page 3
Beskrivelse af emhætten
1. Kontrolpanel
2. Belysning (halogenlamper på modellerne
EFC 9414-6414)
3. Fedtfilter
4. Emfangsskorsten
5. Udblæsningsriste (System med kulfilter)
4
Tilbehør
Følgende leveres med emhætten.
1 ventilatorhætte komplet med betjening,
belysning og ventilatormotor
1 teleskopskorsten bestående af U-formet
topstykke og U-formet bundstykke.
1 samleflangen.
1 anordning til recirkulation ved kulfilterdrift.
1 plastikpose indeholdende: rawlplugs, skruer
og vejledning.
Følgende skal bestilles hos forhandleren:
Kulfilter, Type 200. Kulfilter skal bruges, når
emhætten tilsluttes recirkulation.
Funktioner
Der er mulighed for at anvende to systemer:
Udsugning via aftræksslange (ekstra tilbehør) til
aftrækskanal ud til det fri.
Recirkulation gennem kulfilter (ekstra tilbehør).
Aftræk til det fri
Fig. 1
2
A
5
1
3
Liitosletkua ei saa liittää kanavaan, jota
käytetään muulla kuin sähköllä toimivien
laitteiden, esim. öljypolttimen tai puulieden
savukanavana.
Luften ledes udenfor gennem et rør, der skal
tilpasses samleflangen A. Fig. 1.
Hullet skal have samme diameter som
aftrækshullet for at få de bedste resultater.
Recirkulation
Luften filtreres ved hjælp af et filter med aktivt
kul, og ledes tilbage i køkkenet gennem den
øverste rist på aftræksrøret.
Der skal anvendes et originalt Type 200 kulfilter
til filtreringsfunktionen
19
Page 4
Sådan benyttes emhætten
Betjeningspanel
De bedste resultater fås, hvis man anvender en
lav hastighed under normale forhold, og en høj
hastighed, når lugten er mere koncentreret.
Tænd for emhætten et par minutter inden
tilberedning af maden, således at der dannes et
undertryk i køkkenet. Emhætten bør efterlades
tændt i cirka 15 minutter efter afslutning af
madlavningen, eller indtil al lugt er fjernet.

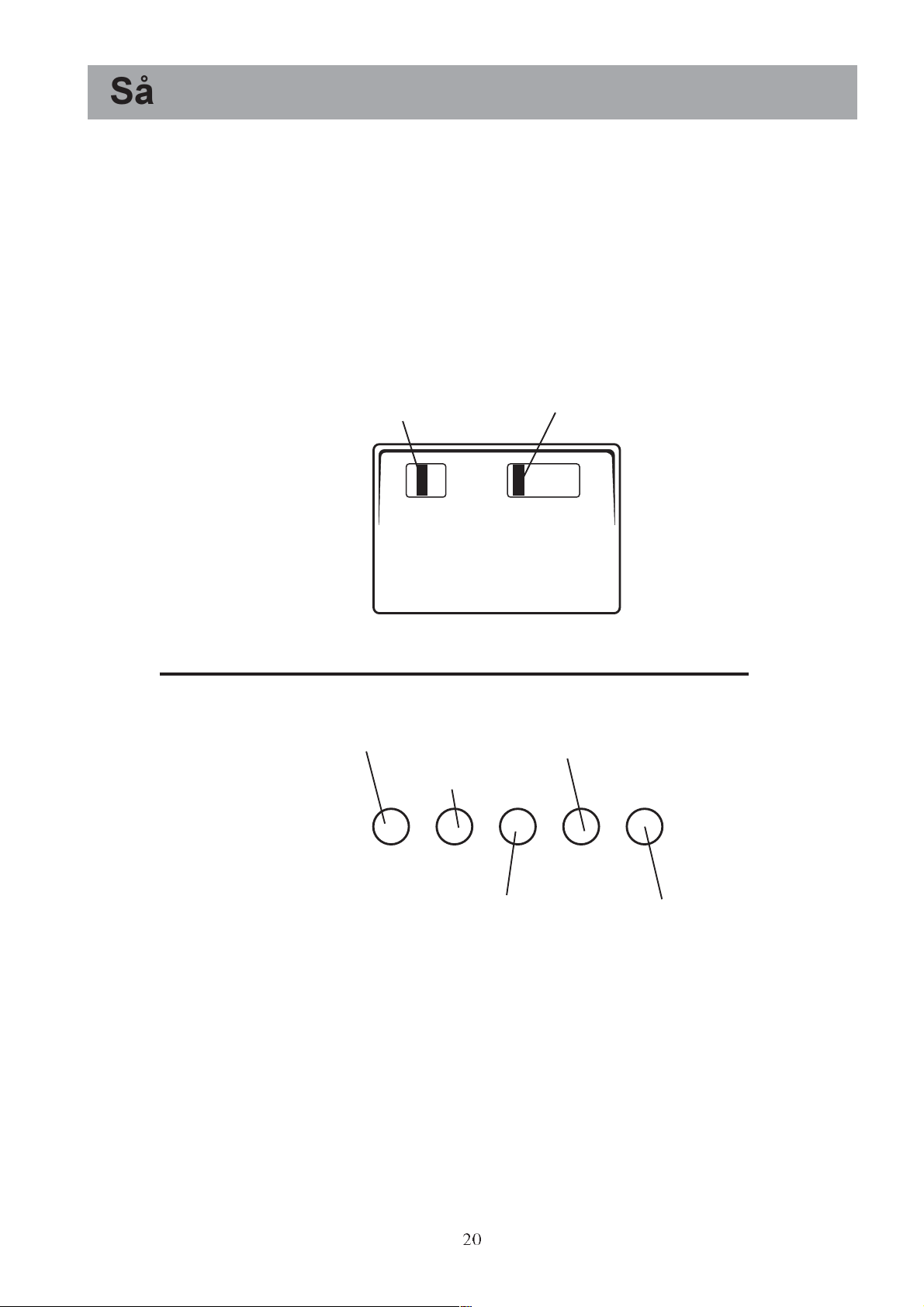

Betjeningsknapperne findes på frontpanelet.
lysknappen
EFC 6414
EFC 9414
hastighedsknappen
Lysafbryder
EFC 650
Udsugningsmotor
OFF
Fig. 2
Ventilér korrekt
Emhætten fungerer bedst, når der skabes et
undertryk i køkkenet.
Køkkenets vinduer skal derfor være lukkede, når
emhætten kører. Derimod er det en fordel at åbne
et vindue i et tilstødende lokale.
hastighed
2
hastighed
1
hastighed
3
Vigtigt at vide
Emhætten kan ikke anvendes til recirkulation.
Anvendes emhætten samtidig med et åbent ildsted
eller en brændeovn (f.eks. gas-, diesel-, kul-, træeller vandvarmere osv.), som også tager luften fra
rummet, kan dette forårsage tilbagesug i emhætten
og røg i køkkenet. Hvis begge dele skal anvendes
samtidig, er det nødvendigt at åbne et vindue.
Undertrykket i køkkenet bør ikke overskride 0,04
mbar.
20
Page 5
Vedligeholdelse og rengøring
Ved enhver form for vedligeholdelse eller rengøring skal emhætten gøres strømløs, enten ved at trække
stikket ud af stikkontakten, eller ved at fjerne sikringen i eltavlen.
Rengør filtrene ofte. Fedtbelægningen i filtrene og i aftrækskanalen udgør en brandrisiko, hvis De
glemmer at lukke for en kogezone (eller hvis mad overophedes og bryder i brand).
Rengøring af emhættens
yderside
Rengør emhættens yderside med en fugtig klud og
lidt håndopvaskemiddel. Benyt ikke ætsende,
slibende eller brandfarlige rengøringsmidler.
Rengøring af fedtfilteret
Rengøring bør foretages hver eller hver anden
måned alt efter, hvor meget emhætten bruges. Jo
renere filteret er, des bedre kan det optage fedtet.

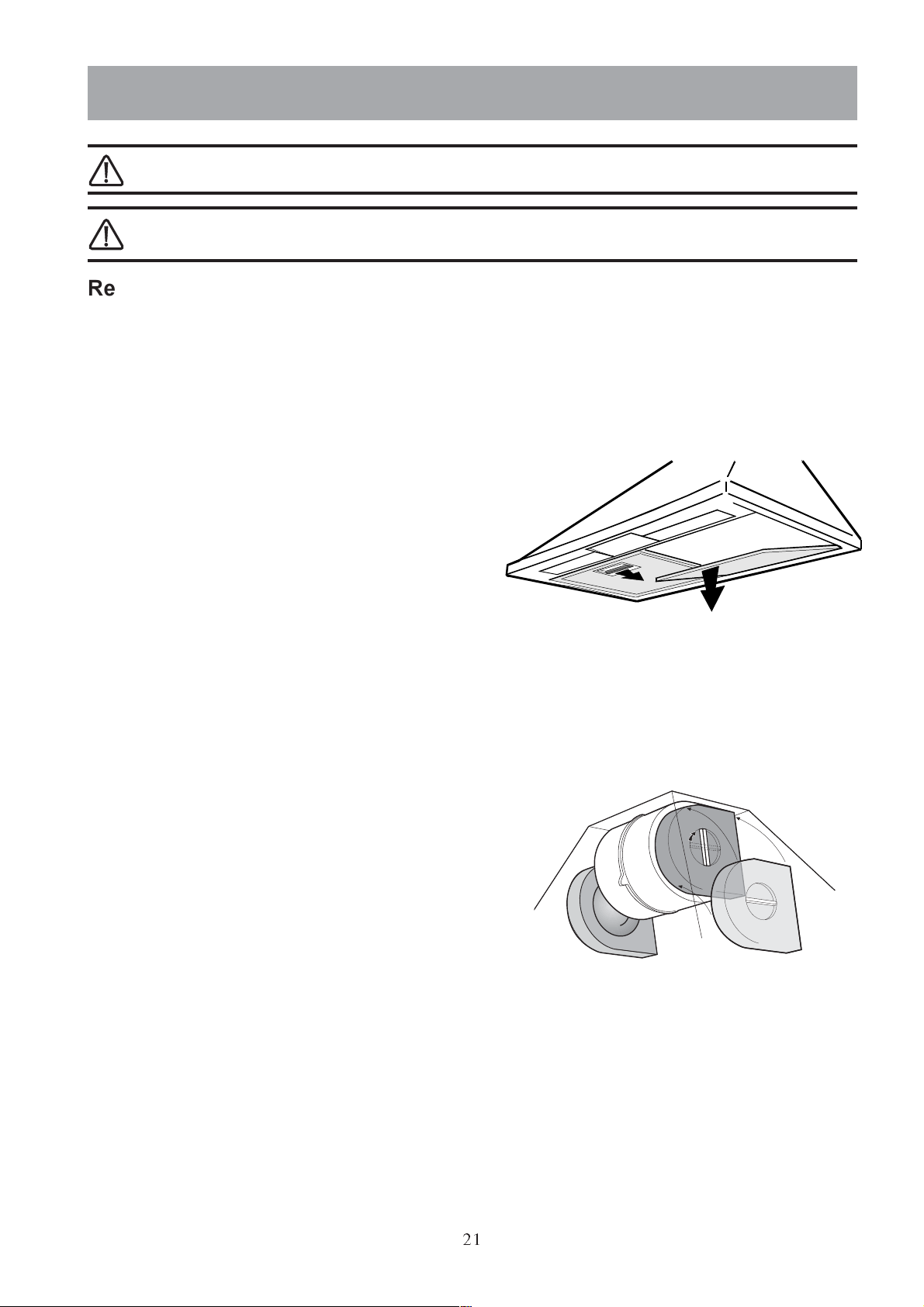

Aftag filteret på følgende måde, Fig. 3:
Skub først stoppet på metalfedtfilteret tilbage,
og træk det derefter nedad og ud.
Fedtfilteret består af aluminumstråde, hvor fedtet
opfanges. Filteret rengøres i varmt sæbevand eller i
opvaskemaskine. Lad filteret tørre inden det sættes
på plads igen. OBS! I opvaskemaskine kan filteret
få en vis misfarvning.
Fig. 3
Kulfilter
Kulfilteret skal kun anvendes, hvis emhætten
fungerer med recirkulation.
Til denne funktion kræves der et originalt
kulfilter (kan købes hos det lokale
servicecenter).
Dette filter kan hverken rengøres eller
genbruges.
Normalt skal det aktive kulfilter udskiftes
hver fjerde måned.
Montering - Fig. 4
Placér et filter til højre og et til venstre til
dækning af begge beskyttelsesriste for motorens
ventilator; herefter skal filtrenes midtergreb
drejes med uret.
Ved afmontering af filteret skal man følge
modsatte fremgangsmåde.
Ved bestilling af reservefiltre bedes man altid
oplyse emhættens modelkode og serienummer.
Disse oplysninger findes på identifikationsskiltet
internt i apparatet.
Det aktive kulfilter kan bestilles hos den
tekniske servicetjeneste.
Fig. 4
21
Page 6
Udskiftning af pære
Afbryd strømforbindelsen til emhætten.
Tag risten eller metalfedtfiltret af.
Udskift den defekte pære med en ny pære af
samme type.
Montér risten eller metalfedtfiltret igen.
Hvis belysningen ikke fungerer, skal man
kontrollere, at pæren er skruet ordentligt i inden
man kontakter det lokale servicecenter.
Udskiftning af pære
EFC 9414-6414
Gør emhætten strømløs inden skift af pære.

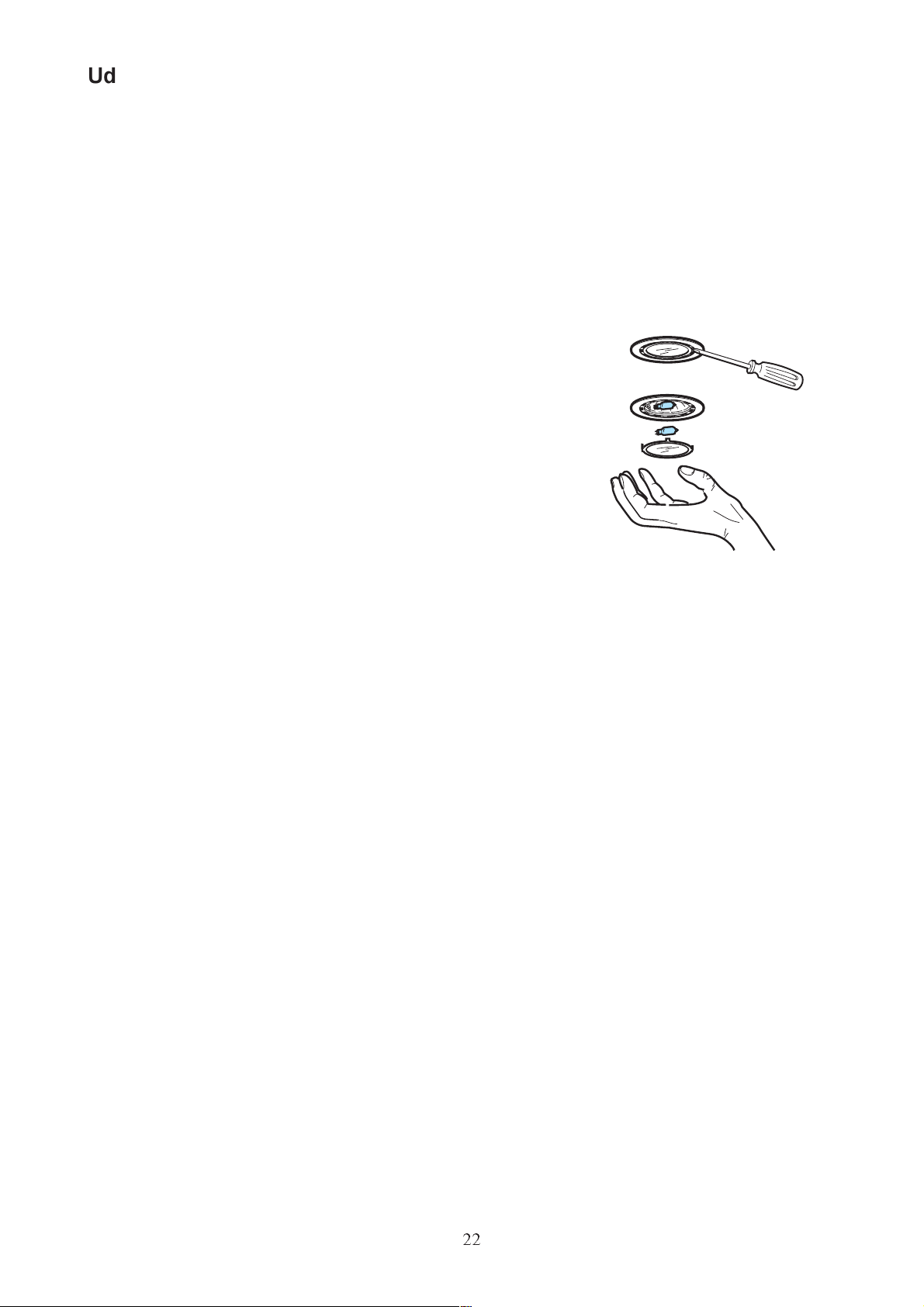

Skift pære på følgende måde (Fig. 5):
Fjern lampeglasset ved hjælp af en
skruetrækker.
Skift den sprungne pære ud med en ny af
samme type.
Sæt lampeglasset på igen.
Fig. 5
22
Page 7
Hvis emhætten ikke fungerer
Inden der tilkaldes service
Kontroller nedenstående punkter inden der tilkaldes service.
Er stikket sat i stikkontakten?
Er der tændt for kontakten?
Er sikringen sprunget?
Er aftræksslangen korrekt monteret?
Er fedtfilteret rent?
Kan problemet ikke afhjælpes ved hjælp af ovenstående, kontaktes Electrolux Service A/S. Forsøg ikke selv at reparere
emhætten da ukorrekt reparation kan være til fare for person og/eller ejendom.
Fejl og mangler / Afhjæplningsret
I det i lovgivningen pålagte omfang udbedres vederlagsfrit fejl og mangler ved dette produkt.
Service indenfor reklamationsperioden udføres af vort serviceselskab Electrolux Service A/S. Se telefonnummer i afsnittet
Service
Omfang og bestemmelser
Når produktet er købt som fabriksnyt i Danmark afhjælpes fabrikations- og materialefejl, der konstateres ved apparatets
normale brug i privat husholdning her i landet.
For Grønland og Færøerne gælder særlige bestemmelser.
Såfremt Electrolux Service A/S skønner det nødvendigt, at produktet indsendes til værksted, sker indsendelse
og returnering for vor regning og risiko.
Afhjælpningsretten omfatter ikke
Afhjælpning af fejl eller skader, der direkte eller indirekte kan tilskrives uhensigtsmæssig behandling, misbrug,
fejlbetjening, forkert tilslutning eller opstilling, ændringer i produktets elektriske/mekaniske dele, fejl i forsyningsnettes
elektriske installationer eller defekte sikringer.
Afhjælpningsretten dækker ikke uberettiget tilkald af service.
Nærværende bestemmelser fratager Dem ikke adgang til at gøre et eventuelt ansvar efter købeloven gældende overfor
den forhandler, hvor produktet er købt.
Deres reklamation til os virker samtidig som reklamation overfor den forhandler, hvor produktet er købt.
Produktansvar
Dette produkt er omfattet af Lov om produktansvar. Denne lov gælder for skader på andre ting og for personskader, som
skyldes fejl ved selve det installerede produkt.
Forbehold
Produktansvaret gælder ikke, hvis den pågældende skade skyldes et eller flere af følgende forbehold:
· At produktets installation ikke er udført i overensstemmelse med vor installationsanvisning.
· At produktet er anvendt til andet formål end beskrevet.
· At de i denne brugs- og installationsanvisning nævnte sikkerhedsregler ikke er blevet fulgt.
· At en reparation er foretaget af andre end vor autoriserede serviceorganisation.
· At der er brugt uoriginale reservedele.
· At skaden er en transportskade, som måtte være opstået ved en senere transport f.eks ved flytning eller videresalg.
At skaden skyldes en form for anvendelse, som strider mod almindelig sund fornuft.
Service og reservedele
Service
bestilles hos Electrolux Service A/S på
Telefon 70 11 74 00 eller Fax 75 91 44 43
Når dette nummer benyttes, stilles der automatisk om til nærmeste center.
Reservedele
Private bestiller hos nærmeste forhandler eller på telefon 86 25 02 11 og
Forhandlere bestiller på telefon 45 88 77 55
Reservedele og tilbehør kan også bestilles on-line på http://www.electrolux.dk
23
Page 8
Tekniske data
EFC 6414 EFC 9414 EFC 650
Ydermål (cm) Højde 84 - 117 84-117 87,5 - 111,6
Bredd 59,9 89,9 59,9
Dybde 51,5 51,5 51,5
Belysning 2 x 20W 2 x 20W 2 x 40
Fedtfilter 2 3 2
Spænding 220-240V 220-240V 230-240 V
Total indkoblet effekt 200 W 200 W 230 W
Der forbeholdes ret til at foretage bygningsmæssige ændringer eller farveændringer på grundlag af nyudviklet
teknologi.
Ekstra tilbehør
Kulfilter Type 200

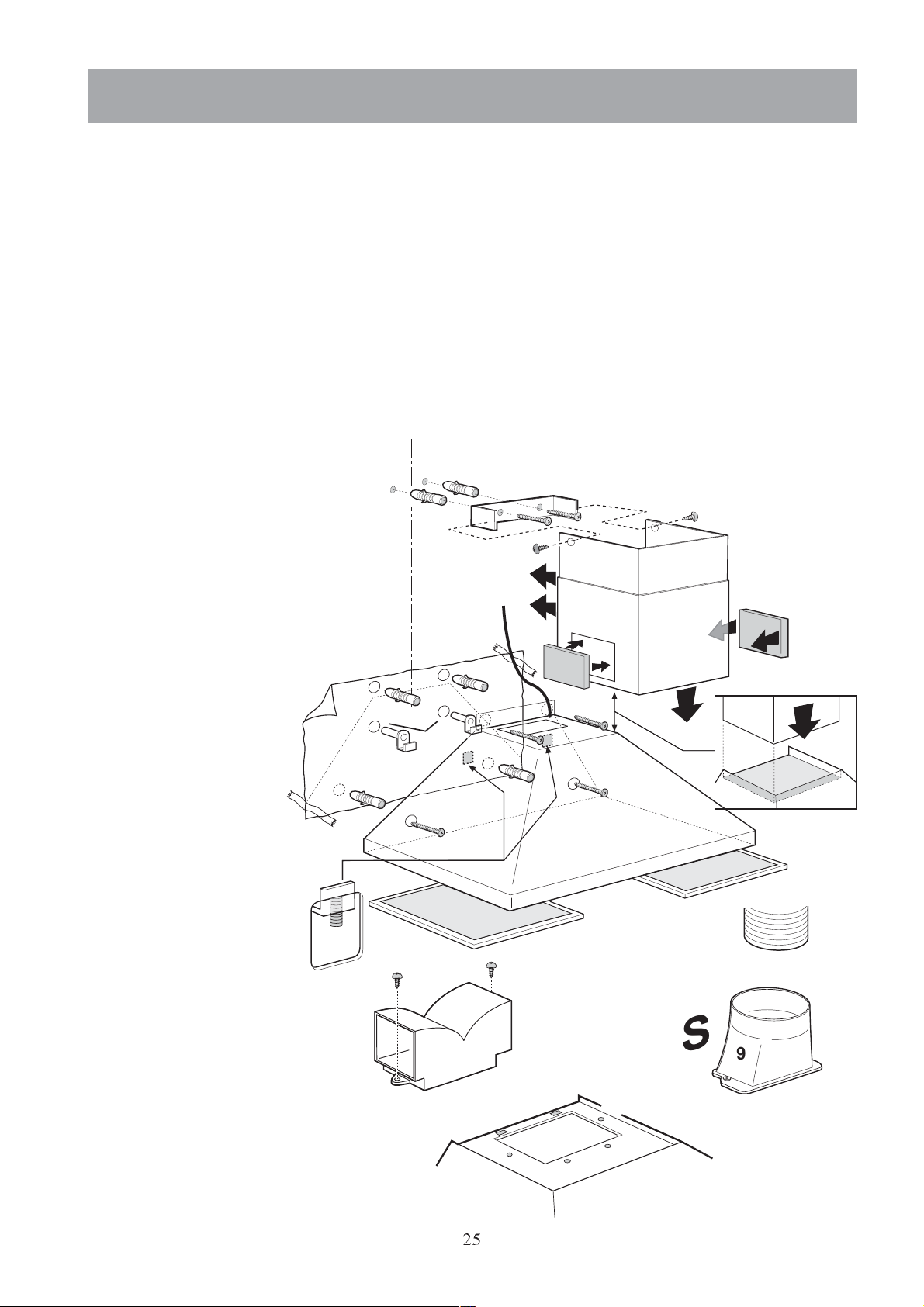

Installation
Udpakning
Kontrollér at emhætten er ubeskadiget. Eventuelle
transportskader skal straks anmeldes til
transportfirmaet. Beskadigelser, defekter eller
manglende dele skal straks anmeldes til
forhandleren.
Kassér emballagen på forsvarlig vis, da den kan
være til fare for børn.
Placering
Emhætten kan monteres på væg. Afstanden fra
emhættens underside og ned til en elektrisk
kogezone skal mindst være 60 cm og til gasblus
mindst 70 cm.
Emhætten må ikke tilsluttes til kanal, som i
forvejen benyttes til afledning af andet end
elektricitet. Hold Dem til forskrifterne i de
officielle direktiver vedrørende røgudslip.
El-tilslutning
Emhætten er udstyret med en elledning med
jordforbindelse og den nominelle spænding er på
220-240V (EFC 650: 230-240 V)
24
Page 9
Installation
Montering - Fig. 6
Placér boreskabelonen (1) på muren, afmærk de to punkter, hvor hullernes skal bores, og udfør herefter selve
boringen af disse huller (2 x Ø12mm) (2).
Indsæt de to murplugs med kroge (3).
Fjern fedtfiltrene af metal (4) og hæng emhætten op; justér emhætten vandret ved hjælp af
reguleringsskruerne (5).
Afmærk 2/4 huller på væggen (6). Fjern derefter emhætten fra krogene, og bor hullerne ved mærkerne (2/4 x
Ø 8mm). Indsæt murplugs i hullerne, og hæng emhætten op på krogene igen; fæstn emhætten (7) definitivt
med skruerne (2/4 x Ø5x45mm).
Fastgør skorstenens støtte (8) med murplugs Ø 8mm og skruer Ø5x45mm cirka 3-4 mm under loftet; centrér
skorstenens støtte korrekt i forhold til den nedenfor placerede emhætte, og sørg for at den er fuldstændigt
vandret.
Sugende udgave: Fastgør
forbindelsesringen (S) foroven på
emhætten med to skruer Ø3,5x6,5mm
(9S); indsæt derefter et rør, der er
tilstrækkelig langt til at nå udenfor
(10S).
Filtrerende udgave: Fastgør
deflektoren (K) med to skruer
Ø3,5x6,5mm (9K).
Udfør den elektriske tilslutning
(11) (læs venligst kapitlet -
Elektrisk tilslutning).
Indsæt skorstenen
(12) og fastgør den
foroven til skorstenens
støtte med to skruer
Ø3x9mm (13). Lad
skorstenens nederste
del glide nedad, og
indfør skorstenen
foroven på emhætten
(14).
Indsæt derefter de
små riste (15) på
begge sider af
skorstenen.
1
13
11
6
3
6
5
6
3
2
7
6
4
4
8
13
12
15
15
7
7
4
14
7
4
Ø 120mm
10S
14
K
9K
Fig. 6
9K
25
9S
9K
9K
9K
9S
9K
S
9S
Page 10
Electrolux HemProdukter AB
S-105 45 Stockholm
www.electrolux.se
Electrolux Home Products
Risløkkveien 2
0508 Oslo
Tlf: 81 53 02 22
E-mail: [email protected]
Internett: www.electrolux.no
Electrolux Husholdningsapparater A/S
Lundtoftevej 160
2800 Lyngby
Tlf: 45 87 70 88
Oy Electrolux Ab
Pakkalankuja 6
01510 VANTAA
Puh. 0200-2662 (0,1597 /min+pvm)
The Electrolux Group. The world´s No.1 choice.
The Electrolux Group is the world´s largest producer of powered appliances for kitchen, cleaning and outdoor use. More than 55 million
Electrolux Group products (such as refrigerators, cookers, washing machines,vacuum cleaners, chain saws and lawn mowers) are sold each
year to a value of approx. USD 14 billion in more than 150 countries around the world.
© Electrolux 2003
LI152D Ed. 01/05
Loading...
