AEG EFC 6450 User Manual [de]

Gebrauchsanweisung , Notice d'utilisation et d'installation

EFC 6450

Installatie- en gebruiksaanwijzing , User manual

D

F

NL

UK

D

Inhalt Seite 2

F

NL

UK

Sommaire page 10
Inhoudsopgave pagina 18
Contents page 26

Inhalt

Sicherheitshinweise 3

für den Küchenmöbel-Monteur 3
für den Benutzer 3

Allgemeines 4

Abluftbetrieb 4
Umluftbetrieb 4

Bedienung der Dunsthaube 5

Korrekte Belüftung 5

Wenn die Dunsthaube nicht funktioniert 5

Kundendienst 5

Wartung und Pflege 6

Reinigung 6
Metallfettfilter 6
Öffnen der Metallfilter 6
Achtung 6
Aktivkohlefilter 7
Austausch der Glühlampe 7

Technische Daten 8

Sonderzubehör 8

Installation 8

Auspacken 8
Plazierung 8
Elektroanschluß 8
Zubehör/Montagematerial 9
Montage 9

D

Bevor Sie jedoch Ihre neue Dunsthaube in Betrieb nehmen, lesen Sie erst diese Bedienungs- und
Montageanleitung.
Um Risiken zu vermeiden, die der Betrieb elektrischer Geräte mit sich bringt, ist es wichtig, daß die Dunsthaube
korrekt installiert wird und Sie die Sicherheitsvorschriften beachten.
Heben Sie die Bedienungsanleitung an einem Ort auf, an dem Sie sie jederzeit greifen können.

2

Sicherheitshinweise

für den Küchenmöbel-Monteur

• Das Abluftrohr muß zur Gewährleistung der
spezifizierten Leistungswerte bei Abluftbetrieb
einen Durchmesser von 150 mm haben.
Falls ein Abluftrohr in W and oder Dach mit
einen Durchmesser von 125 mm schon besteht,
kann der mitgelieferte Reduzierstutzen, 150/125
mm, verwendet werden. Zusammen mit dem
Reduzierstutzen kann der Ablaufschlauch mit
125 mm Durchmesser montiert werden.

• Wird der Küchendunst durch die Außenwand
ins Freie abgeleitet, wird T eleskop-Mauerkasten
MKZ (mit Ab- und Zuluft) E-Nr. 942 1 18 609
aus dem Sonderzubehör benötigt.

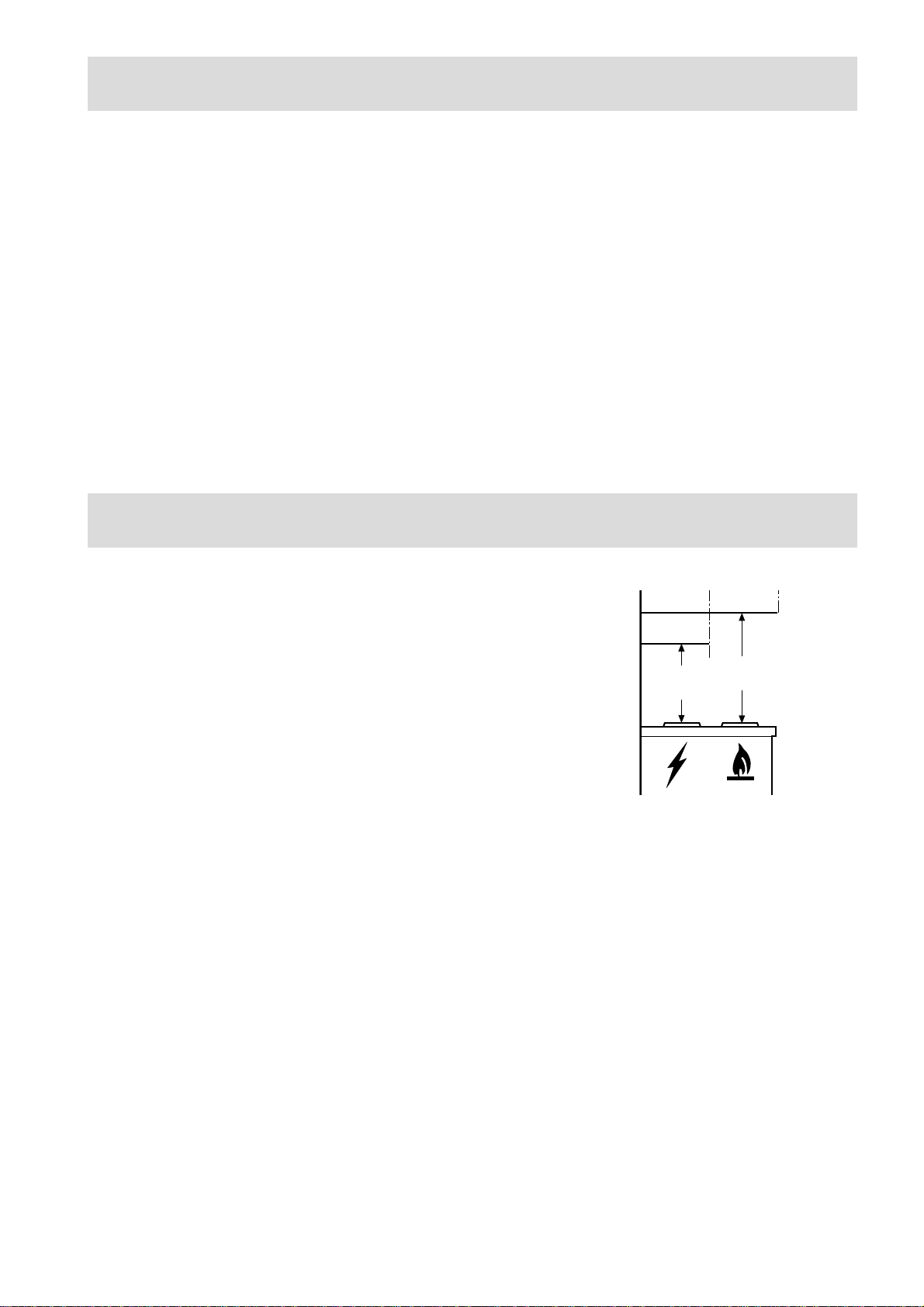

• Bei Montage der Dunstabzugshaube sind

folgende Mindestabstände von der
Kochstellen-Oberkante bis Unterkante der
Dunstabzugshaube einzuhalten:
Elektroherde 500 mm
Gas herde 650 mm
Kohle- und Ölherde min 750 mm

• Bei gleichzeitigem Betrieb von

Dunstabzugshaube im Abluftbetrieb und
Feuerstätten darf im Aufstellraum der
Feuerstätte der Unterdruck nicht größer als
4PA (4x10

• Die Abluft darf nicht in einen Rauch- oder
Abgasschornstein eingeleitet werden. Das
Einleiten der Abluft in einen Schacht, der der
Entlüftung von Aufstellungsräumen von
Feuerstätten dient, ist nicht zulässig.

• Bei Einleitung der Abluft in einen nicht in
Betrieb befindlichen Rauch- oder Abgaskamin
muss die Zustimmung des zuständigen
Schornsteinfegermeisters eingeholt werden.
Für die Abluftführung sind grundsätzlich die
behördlichen V orschriften einzuhalten.

• Bei Betrieb als Abluftgerät ist für eine
ausreichende
Zuluftöffnung in etwa der Größe der
Abluftöffnung zu sorgen.

• Aufgrund von Länder-Bauvorschriften
unterliegt der gemeinsame Betrieb von
Dunstabzugshauben und kamingebundenen
Feuerungsstätten, wie Kohle- oder Ölöfen und
Gas-Thermen im selben Raum, bestimmten
Einschränkungen.

• Der gemeinsame, gefahrlose Betrieb von
kamingebundenen Geräten und
Dunstabzugshauben ist nur gewährleistet, wenn
Raum und/oder W ohnung (Raum-Luftverbund)
durch eine geeignete Zuluftöffnung von ca. 500­600 cm
bei laufender Dunstabzugshaube Unterdruck

-5

bar) sein.

2

von außen belüftet sind und dadurch

vermieden wird.

• Im Zweifelsfalle Rat und Zustimmung des
zuständigen Bezirks-Schornsteinfegermeisters
oder der örtlichen Baubehörde einholen.

• Da in Räumen ohne Feuerungsstätte die Regel
gilt: “Zuluftöffnung so groß wie Abluftöffnung”,
kann durch eine größere Öffnung als 500-600

2

cm

der Wirkungsgrad der Ablufteinrichtung

beeinträchtigt werden.

• Der Betrieb der Haube als Umlufthaube ist
unter den genannten Umständen gefahrlos und
unterliegt nicht den obengenannten Vorschriften.

• Die Funktion der Dunstabzugshaube bei
Abluftbetrieb ist nur dann optimal, wenn
folgendes beachtet wird:
— kurze, gerade Abluftstrecken
— möglichst wenige Rohrbögen
— Verlegung der Rohre nicht in spitzen
Winkeln, sondern in flachen Bögen
— möglichst große Rohrdurchmesser
(vorzugsweise Originalauslass-Durchmesser
beibehalten).

• Bei Nichtbeachtung dieser Grundsätze muß mit
drastischen Leistungsverlusten und erhöhten
Betriebsgeräuschen gerechnet werden.

für den Benutzer

• Es muß darauf geachtet werden, daß
Kochstellen bei Betrieb stets abgedeckt sind,
damit nicht durch zu starke Hitzeentwicklung
das Gerät beschädigt wird. Unbedingt zu
vermeiden sind offene Feuerstellen bei Öl-,
Gas- und Kohleherden.

• Außerdem ist beim Fritieren über Herd/Mulde
das zum Fritieren verwendete Gerät während
des Betriebes zu beaufsichtigen.

• Das im Fritiergerät enthaltene Öl kann sich
durch Überhitzung selbst entzünden.

• Bei Verwendung von verschmutztem Öl besteht
erhöhte Selbstentzündungsgefahr.

• Es wird darauf hingewiesen, daß durch
Überhitzung große

• Flambieren ist unter der

Dunstabzugshaube nicht erlaubt.

• Bei allen Arbeiten an der
Dunstabzugshaube, auch beim
Lampenwechsel, ist das Gerät vom Netz zu
trennen. (Schraubsicherungen aus der Fassung

herausnehmen bzw . Sicherungsautomaten
abschalten).

• Es ist wichtig, die Filterwechsel bzw .
Reinigungsintervalle einzuhalten.
Bei Nichtbeachtung besteht infolge von
Fettablagerung Feuergefahr.

Brandgefahr besteht.

3

Allgemeines

Abluftbetrieb

• Die Dunstabzugshaube wird als Abluftgerät
ausgeliefert und kann durch den Einsatz eines
Aktivkohlefilters (Sonderzubehör) als
Umluftgerät verwendet werden.

• Dazu wird der Original-Electrolux
Aktivkohlefilter (siehe Sonderzubehör) benötigt.

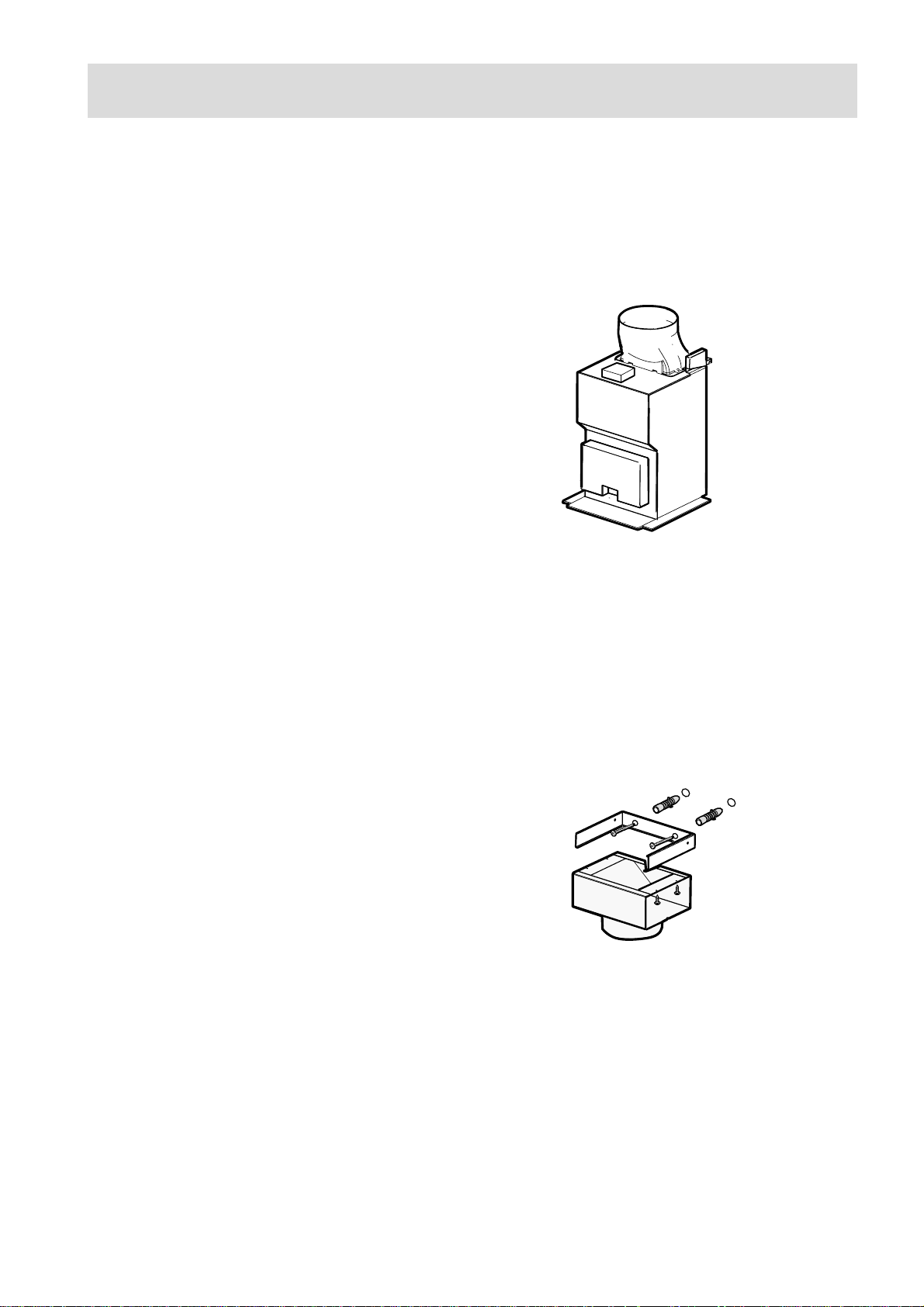

• Die Luft wird mit Hilfe eines an den
Abluftstutzen D anzubringenden Rohres ins
Freie geleitet. Bild 1.

• Das Abluftrohr muß bei Abluftbetrieb denselben
Durchmesser Gebläseaustrittsstutzens haben,
um die spezifizierten Leistungswerte zu
erreichen.
Falls ein Abluftrohr in W and oder Dach mit
einen Durchmesser von 125 mm schon besteht,
kann der mitgelieferte Reduzierstutzen, 150/125
mm, verwendet werden. Das Betriebsgeräusch
wird dann etwas höher. Zusammen mit dem
Reduzierstutzen kann der Ablaufschlauch 125
montiert werden.

• Wird der Küchendunst durch die
Außenwand ins Freie geleitet, wird
Mauerkasten MKZ, E-Nr. 942 118 609 (150
mm Ø) aus dem Sonderzubehör benötigt.

D

Bild 1

Umluftbetrieb

• Die Luft wird durch Aktivkohlefilter gefiltert
und durch das obere Gitter am Abluftschacht
wieder in die Küche geleitet.

• Für den Umluftbetrieb wird der Original
Aktivkohlefilter KF20 aus dem ELECTROLUX
Sonderzubehör benötigt.

• Die Umluftweiche mit vier Schrauben
Ø2,9x6,5mm befestigen. Bild 2.

Bild 2

4

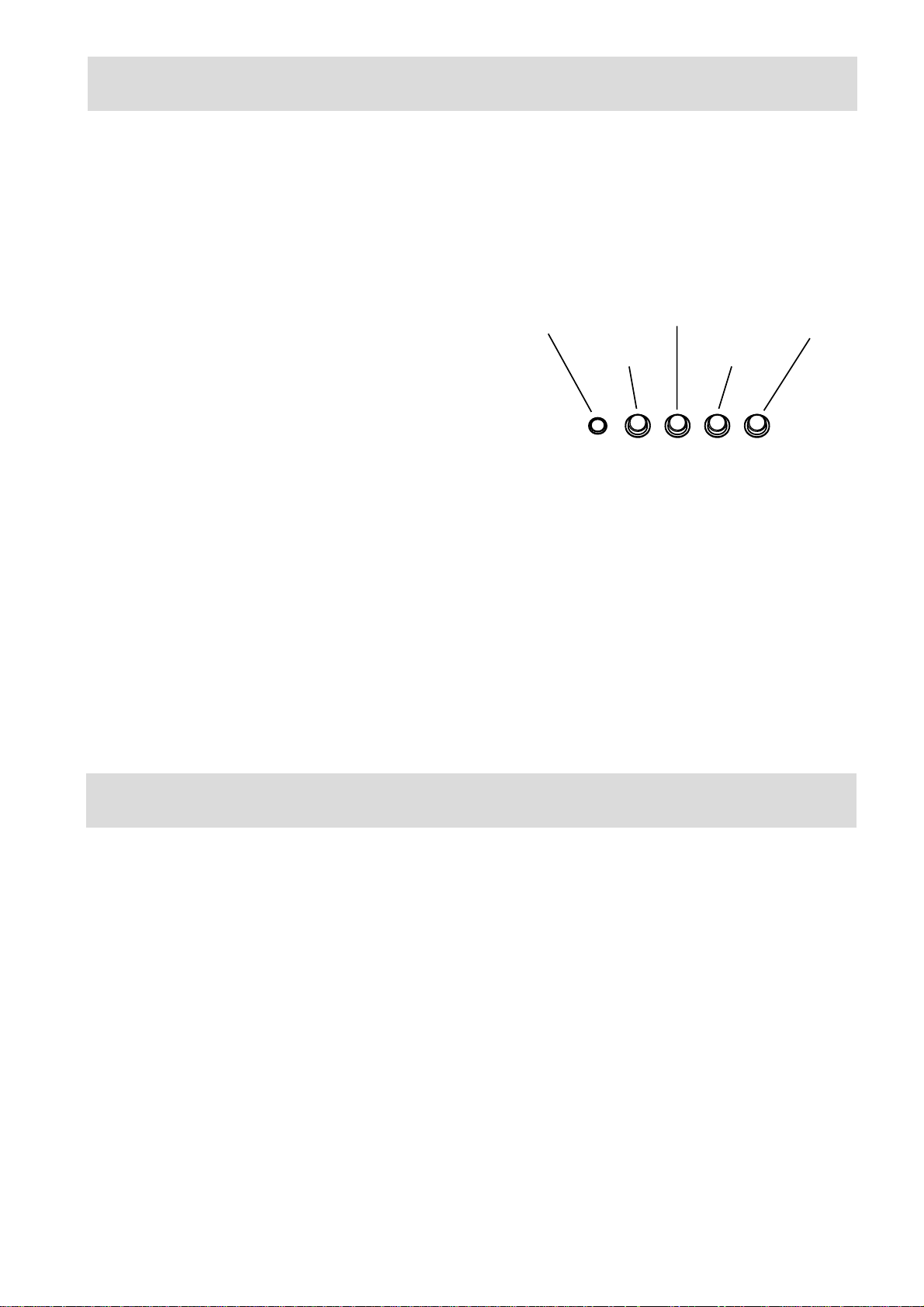

Bedienung der Dunsthaube

• Die Dunsthaube ist mit einem Motor mit
regelbarer Drehzahl ausgerüstet. Es ist ratsam,
die Dunsthaube einige Minuten vor Beginn des
Kochens einzuschalten und sie ungefähr 15
Minuten nach dem Kochen weiterlaufen zu
lassen, damit alle Gerüche sicher entfernt
werden. Auf der Vorderseite des Gerätes
befinden sich die Schalter.

Betriebs-

• Lichtschalter: Der Schalter dient dazu, die
Lampe, mit der die Dunsthaube ausgestattet ist,
ein- und auszuschalten.

• Schalter OFF/ON Stufe 1: Diese dient zum
Einschalten der Geschwindigkeitsstufe 1 des
Gebläses.

• Stufe 2: Diese dient zum Einschalten der
Geschwindigkeitsstufe 2 des Gebläses.

• Stufe 3: Diese dient zum Einschalten der
Geschwindigkeitsstufe 3 des Gebläses.

kontrollleuchte

Schalter OFF

Stufe 1

Lichtschalter

Bild 3

Stufe 3

Stufe 2

Korrekte Belüftung

Damit die Dunsthabue richtig arbeitet, sollten die
Küchenfenster geschlossen sein.Bei Abluftbetrieb
sollte jedoch ein Fenster in einem anderen Raum
geöffnet sein, damit ein Luftaustausch stattfinden
kann.

Wenn die Dunsthaube nicht funktioniert

Kundendienst

Bei eventuellen Rückfragen und Störungen rufen
Sie bitte unseren Kundendienst an (siehe
Kundendienst-Stellenverzeichnis).

Geben Sie beim Anruf an:

1. Die Modellbezeichnung

2. Die Produktnummer

3 . Das Kaufdatum

Diese Daten finden Sie auf dem T ypenschild nach
Öffnen der Fettfiltergitter auf der Innenseite des
Gerätes.

Konstruktions- und Farbänderungen im Rahmen
der technischen Entwicklung bleiben vorbehalten.

5

Wartung und Pflege

Bevor irgendwelche Wartungsarbeiten ausgeführt werden, muß die Dunsthaube vom
Stromnetz getrennt werden.

Reinigung

• Achtung: Zum Reinigen der Dunstabzugshaube
Gerät vom Netz trennen.
Nicht mit spitzen Gegenständen in das
Schutzgitter des Motors eindringen.

• Die äußeren T eile mit milder Spüllauge reinigen.
Scharfe Reinigungsmittel, Bürste oder
Scheuersand vermeiden.

• Die Schalterblende und das Fettfiltergitter nur
mit feuchtem Tuch und milden Spülmitteln
reinigen.

• Es ist wichtig, die Filterwechsel sowie die
Reinigungsintervalle einzuhalten. Bei
Nichtbeachtung kann infolge von
Fettablagerungen Feuergefahr bestehen.

Metallfettfilter

• Metallfettfilter haben die Aufgabe, die
Fettpartikel, die beim Kochen entstehen,
aufzusaugen. Sie werden in jedem Fall, d.h.
sowohl bei Abluft- als auch bei Umluftbetrieb,
verwendet.
Sie sollten alle 4 W ochen herausgenommen und
im Geschirrspüler bzw . von Hand gereinigt
werden.

Achtung

• Nichtbeachtung dieser Anweisungen zur
Reinigung des Gerätes und zum Wechsel bzw .
zur Reinigung der Filter kann zum Brand führen.
Diese Anweisungen sind unbedingt zu
beachten!

• Der Hersteller übernimmt keine Haftung für
irgendwelche Schäden am Motor oder aus
Feuergründen, die auf eine unsachgemäße
W artung oder Nichteinhaltung der oben
angeführten Sicherheitsvorschriften
zurückzuführen sind.

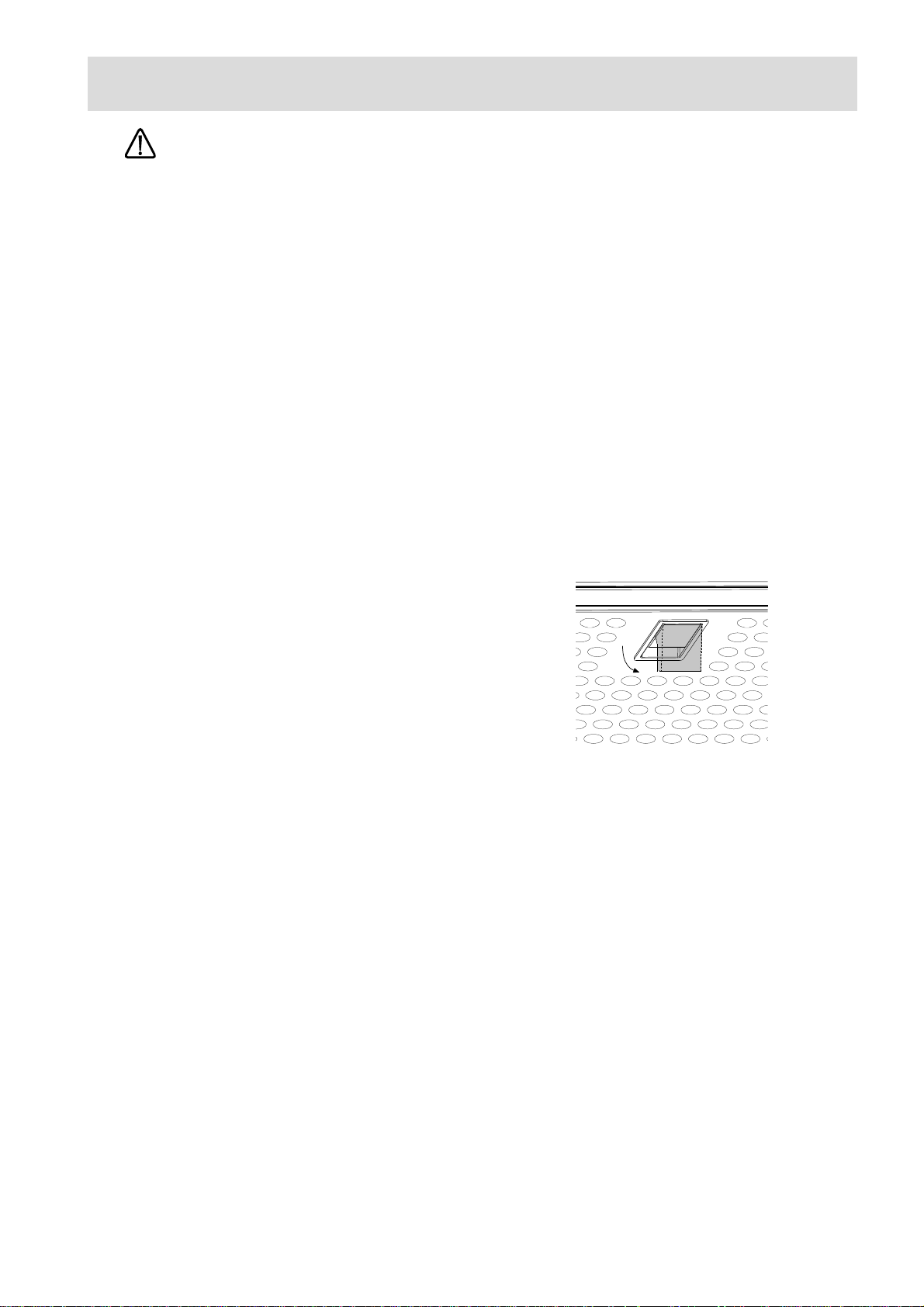

Öffnen der Metallfilter

• Verriegelung der Metallfettfilter zuerst nach
vorn klappen, dann Filter nach unten
herausnehmen.Bild 4.

Handreinigung

Metallfettfilterkassette ca. 1 Stunde in heißem
W asser mit fettlösendem Reinigungsmittel
einweichen und danach mit heißem Wasser
abbrausen. Evtl. Vorgang wiederholen.
Abgetrocknete Kassette wieder einbauen.

Geschirrspüler

Metallfettfilterkassette in Geschirrspüler
stellen. Reinigung ohne Geschirr bei stärkstem
Reinigungsprogramm und höchster T emperatur,
mind. 65° C. Evtl. Vorgang wiederholen.
Abgetrocknete Kassette wieder einbauen.
Beim Reinigen der Metallfettfilter im
Geschirrspüler kann es zu leichten
Farbveränderungen kommen, die jedoch keinen
Einfluß auf die Funktion haben.

• Innengehäuse nur mit warmer Spülmittellauge
reinigen. Keine scharfen Reinigungsmittel,
Bürste oder Scheuersand verwenden!

Bild 4

6

Aktivkohlefilter

• Der Aktivkohlefilter muß dann verwendet
werden, wenn man die Dunstabzugshaube als
Umluftgerät einsetzen möchte.

• Dazu wird der Original-ELECTROLUX­Aktivkohlefilter (siehe Sonderzubehör) benötigt.

• Reinigung/Austausch des Aktivkohlefilters
Im Unterschied zu anderen Aktivkohlefiltern
kann der LONG LIFE Aktivkohlefilter gereinigt
und reaktiviert werden. Bei normaler Nutzung
der Abzugshaube sollte der Filter jeden zweiten
Monat ,am besten in der Geschirrspülmaschine,
gereinigt werden. Normalen Reiniger
verwenden und die höchste Temperatur wählen
(65°c). Der Filter sollte separat gespült werden,
damit sich keine Speisereste am Filter
festsetzen und später schlechte Gerüche
verursachen können. Um die Kohle wieder zu
aktivieren, muß der Filter im Backofen
getrocknet werden. Ober- und Unterhitze sowie
eine T emperatur von maximal 100 °C wählen
und den Filter 10 Minuten lang trocknen.
Nach etwa 3 Jahren muß der Filter
ausgetauscht werden, da dann seine
Dunstaufnahmefähigkeit seine
Dunstaufnahmefähigkeit um ca. 50 % reduziert
ist.

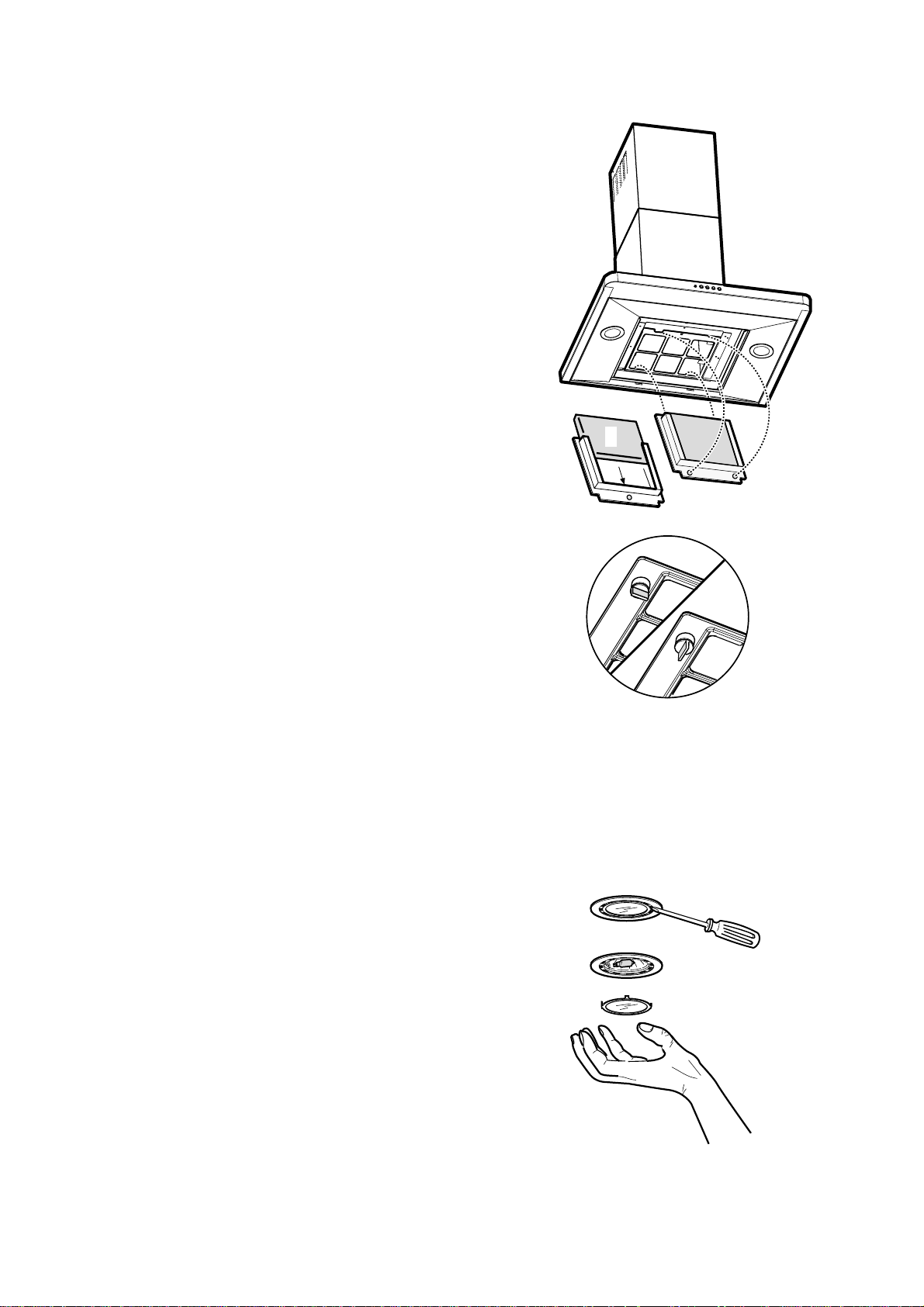

• Montage
Den Rahmen i des Filters h entnehmen; dafür
die Knäufe (g), die es an der Haube befestigen,
um 90° drehen (Bild 5). Das Aktivkohlefilter in
das Innere des Rahmens einsetzten und die
ganze Einheit wieder befestigen.

• Zum Ausbau in umgekehrter Reihenfolge
vorgehen.

• Bei Bestellung eines Ersatzfilters die
Modellbezeichnung und die E-Nr. angeben.
Diese Daten sind auf dem Typenschild an der
Innenseite des Gerätes zu finden.

• Der Aktivkohlefilter kann beim
ELECTROLUX-Kundendienst bestellt werden.

h

i

g

g

g

g

h

Bild 5

Austausch der Glühlampe - Bild 6

• Dunsthaube vom Stromnetz trennen.

• Lampenabdeckung mit einem Schraubenzieher
vorsichtig entnehmen und entfernen.

• Die defekte Lampe gegen eine gleichartige
neue austauschen.

• Lampenabdeckung wieder montieren.

• Bevor der Kundendienst gerufen wird, weil die
Glühlampe nicht brennt, erst prüfen, ob sie fest
eingesteckt ist.

Bild 6

7

Technische Daten

Abmessungen (cm) Höhe 86 - 115

Breite 89,9

Tiefe 50
Beleuchtung 2 x 20 W
Fettfilter 1
Gesamtanschlußwerte 210 W

Konstruktions- und Farbänerungen im Rahmen der technischen Entwicklung bleiben vorbehalten.

Sonderzubehör

Mauerkasten MKZ 150 942 118 609
Abluftrohr ABS 150, 150 mm Ø 942 1 18 613
Aktivkohlefilter KF 20 942 120 600

Installation

Auspacken

Überprüfen Sie bei Auspacken, ob das Gerät nicht
beschädigt ist und ob alle Zubehörteile vollständig
vorhanden sind

Plazierung

Die Dunsthaube muß in einen Mindestabstand von
50 cm bei Elektroherden und von 65 cm bei Gas­bzw. Gaskombiherden angebracht werden. Bild 7.

Elektroanschluß

Sicherheitshinweise für den Elektro­Installateur

Vor dem Anschluß des Gerätes darauf achten, daß
die auf dem T ypenschild verzeichnete Spannung
der Netzspannung entspricht.Falls das Gerät mit
Stecker ausgerüstet ist, kann es an jede
vorschriftsmäßig installierte und gut zugängliche
Steckdose angeschlossen werden.
Bei erforderlichem Festanschluß darf die
Dunstabzugshaube nur durch einen beim
zuständigen Elektrizitäts-Versorgungsunter­nehmen eingetragenen Elektro-Installateur
angeschlossen werden. Installationsseitig ist eine
allpolige Trennvorrichtung mit mind. 3 mm
Kontaktöffnungsweite vorzusehen.
Als geeignete Trennvorrichtungen gelten z.B.
Schalter, Sicherungen (Schraubsicherungen sind
aus der Fassung herauszunehmen), FI-Schalter und

Min

50 cm

Min

65 cm

Bild 7

Schütze mit einer Kontaktöffnung von mehr als
3mm.
Für Störungen, die wegen Nichtbeachtung der o.g.
Anweisungen auftreten, wird nicht gehaftet.

Die Anbringung der Steckdose direkt über der
Dunstabzugshaube hat zwei Vorteile:

1. Die Steckdose ist nicht sichtbar.

2. Die Dunstabzugshaube kann im Bedarfsfall
durch Ziehen des Gerätesteckers einfach vom
Netz getrennt werden.

Anschluß

230 V - über festmontierte Zuleitung mit Stecker.
(Festanschluß nur durch den zugelassenen Elektro­Installateur .)

8

Installation

Zubehör/Montagematerial

1 Luftumlenkgitter, 1 Kaminhalter , 1 Reduzierstutzen Ø 125-120 mm, 1 Montageschiene, 5 Holzschrauben 5x45mm,
5 Dübel Ø 8 mm, 6 Blechschrauben 2,9 x 6,5, 10 Blechschrauben 3 x 9

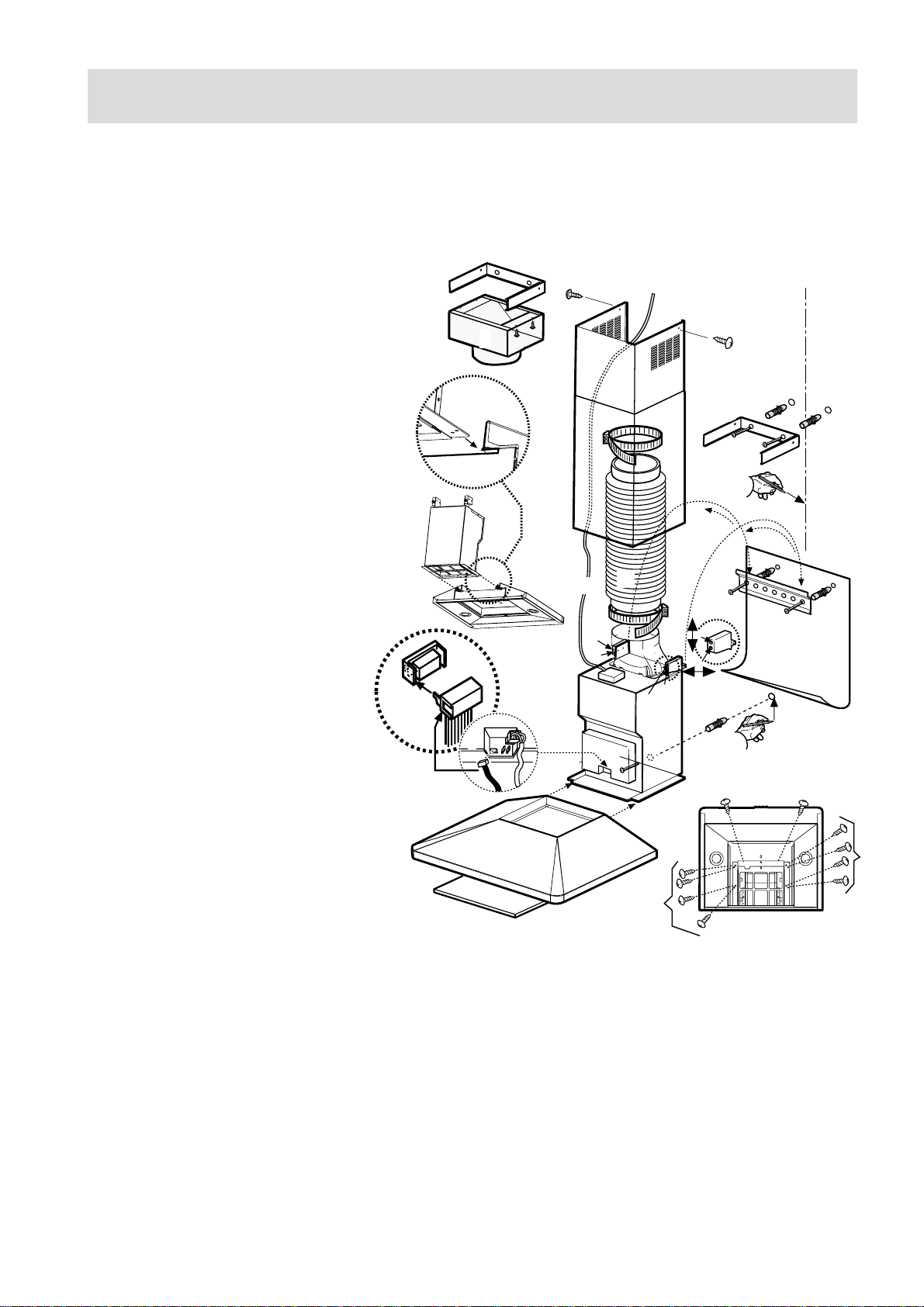

Montage - Bild 8

Vor dem Anschluss des Gerätes die
Haube mit Hilfe der
Hauptschalttafel der W ohnung
stromlos setzen.

F

• Mittellinie an der W and
kennzeichnen, um das
Montageverfahren zu erleichtern
(1); dann die Montageschablone so
positionieren, dass ihre Mittellinie

5

mit der zuvor an der Wand
gekennzeichneten Linie bzw. die
Schablonenunterseite mit der
Unterseite der montierten Haube
übereinstimt (2).

• Zwei Löcher Ø 8 mm bohren und
die Montageschiene mit
Mauerdübeln und zwei Schrauben

5

5

fixieren (3).

• Die Haube aufhängen (4) und den
unteren Wrasenschirm einschieben

(5).

• Den Elektroanschluss zwischen den

beiden T eilen vornehmen (6).

• Den Wrasenschirm in den
Motorraum einfügen und mit 10

6

Schrauben (7) fixieren.

• Die Haube ausrichten (8-9) und
vom Haubeninneren her einen
Punkt zum definitiven Fixieren der
Haube (10) kennzeichnen. Die
Haube abnehmen (11) und ein
Loch Ø 8 mm bohren (12); dann
einen Mauerdübel einfügen (13).

• Zwei Löcher Ø 8 mm auf der
Oberseite in Deckennähe bohren
(14), zwei Mauerdübel einfügen
und den Kaminhalter G mit zwei Schrauben fixieren (15).

• Die Haube aufhängen (16).

• Die Haube definitiv mit einer Schraube fixieren (17). Zur V ereinfachung evtl. Aktivkohlefilterahmen
entfernen.

• Wird die Haube mit Umluftbetrieb verwendet, muss Umluftweiche F mit vier Schrauben Ø 2,9x6,5 mmam
Kaminhalter G montiert werden; dann das Abluftrohr einfügen, um die Umluftweiche mit dem Luftaustritt der
Haube B zu verbinden. Arbeitet die Haube mit Abluftbetrieb, darf die Umluftweiche nicht montiert werden;
in diesem Fall ist ein Abluftrohr zwischen Außenrohrleitung und Luftaustritt der Haube B einzufügen (18).

• Den Elektroanschluss vorbereiten (19), die Haube jedoch noch nicht ans Netz anschließen.

• Die Kamine anbringen und oben mit 2 Schrauben (20a) an der Kaminhalterung G (20b) fixieren.

Den unteren Kaminteil nach unten gleiten lassen, um die Sauggruppe vollständig abzudecken und in den entspre­chenden Sitz an der Haube einschieben. Die Haube ans Netz anschließen und prüfen, ob sie ordnungsgemäß
funktioniert.

20a

20a

H

20b

14

14

G

15

4-16

11

18

19

9

8

9

17

5

5

9

D

8

8

13

7

7

4-16

12

20b

1

11

3

2

10

7

7

9
