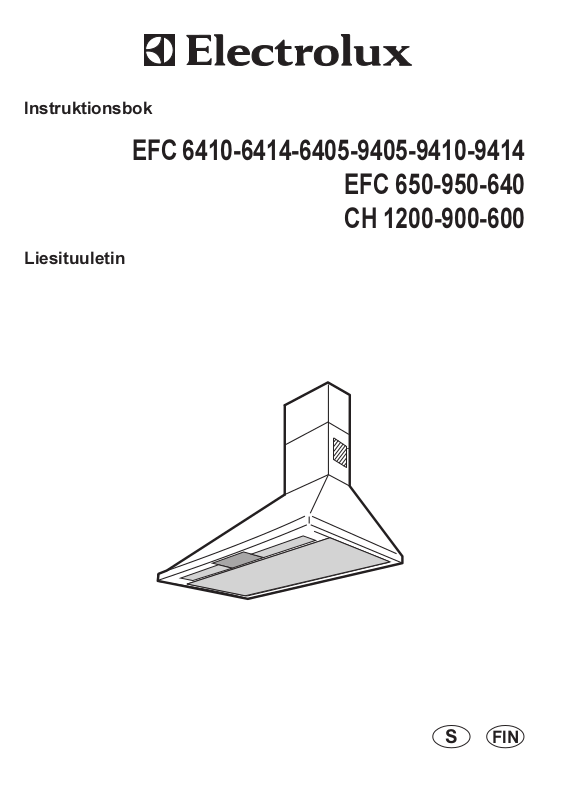

Page 1
Instruktionsbok
EFC 6410-6414-6405-9405-9410-9414
Liesituuletin
EFC 650-950-640
CH 1200-900-600
S
FIN
Page 2
S Innehållsförteckning ............................................................2
FIN Sisällysluettelo ................................................................... 10
Sisällysluettelo
Turvallisuustietoa ................................................10
Liesituulettimen kuvaus.......................................11
Näin käytät liesituuletinta .................................... 12
Ohjauspaneeli ......................................................12
Hoito ja puhdistus ................................................ 13
Jos liesituuletin ei toimi.......................................15
Tekniset tiedot ..................................................... 16
Asennus ...............................................................16
Turvallisuustietoa
Liesituuletin on tarkoitettu vain normaaliin
kotitalouskäyttöön. Se täyttää kansainväliset
turvallisuusmääräykset ja laatustandardit.
Turvallisuustoimenpiteet eivät voi kuitenkaan
kokonaan poistaa kaikkia
tapaturmavaaroja.
Lue sen vuoksi huolellisesti ohjeet, neuvot ja
varoitustekstit ennen liesituulettimen asennusta ja
käyttöönottoa. Kiinnitä erityistä huomiota
varoituskolmiolla merkittyihin teksteihin henkilöja esinevahinkojen välttämiseksi. Säilytä
käyttöohje ja anna se liesituulettimen mukana, jos
se myydään tai luovutetaan toiselle henkilölle.
Asennus ja huolto
Kaikki sähköasennukset on annettava
valtuutetun asentajan ja lieden asennus
ammattitaitoisen henkilön tehtäväksi. Jos työt
tekee henkilö, jolla ei ole riittäviä tietoja,
liesituulettimen ominaisuudet saattavat
huonontua ja seurauksena saattaa olla henkilö
ja/ tai esinevahinkoja.
Pienin sallittu etäisyys liesituulettimen
alareunasta sähkölieteen tai tasoon on 65 cm ja
kaasulieteen tai tasoon 70 cm.
Varmista, ettei liesituulettimen liitäntäjohto
joudu puristuksiin asennettaessa.
Liesituuletin on jännitteetön vain silloin, kun
pistoke tai sulake on irrotettu.
Poistoilmaa ei saa johtaa kanavaan, jota
käytetään muulla kuin sähköllä toimivien
laitteiden, esim. öljypolttimen tai puulieden
savukanavana.
FIN
Kun käytät tuuletinta
Uppopaistettaessa tai sulatettaessa rasvaa,
parafiinia tai muita helposti syttyviä
elintarvikkeita liettä ei saa jättää ilman
valvontaa. Mahdollisen palon sattuessa: Sulje
välittömästi liesituuletin ja käännä keittoalueen/
-levyn vääntimet nolla-asentoon HUOM!
Tukahduta tuli kannella. Älä koskaan käytä
vettä.
Tuulettimen alla ei saa liekittää. Se voisi
aiheuttaa palovaaran. Muista myös, että
paistorasva saattaa ylikuumetessaan syttyä
palamaan. Älä koskaan jätä paistinpannua ilman
valvontaa.
Hygieenisyys- ja turvallisuussyistä
rasvasuodatin on puhdistettava säännöllisesti,
sillä keittoalueelle-/levylle tippuva rasva voisi
aiheuttaa palovaaran. Katso tarkemmin
käyttöohjeen kohdasta Hoito ja puhdistus.
Liesituulettimen romuttaminen
Estä myös romutetun liesituulettimen
aiheuttamat tapaturmat. Irrota pistoke
pistorasiasta ja katkaise johto liesituulettimen
päästä. Kysy kunnallisesta jätehuollosta, minne
romutetun liesituulettimen voi toimittaa, tai ota
yhteys HUOLTOLUX:in huoltoneuvojaan.
10
Page 3
Liesituulettimen kuvaus
1. Ohjauspaneeli
2. Valaistus ( halogeenilamput malleissa
EFC 9405-9414-6405-6414)
3. Rasvasuodatin
4. Suojakupu
5. Poistoritilä (Ilmankierto)
Liesituulettimen mukana tulevat:
Asennusmalli seinälle ja kaapin alle
Ruuvit asennusta varten
jatkoputki läpällä
Ilmansuuntain (hiilisoudatinkäyttöön)
Kannatin
Toiminnat
Valittavissa on kaksi toimintatapaa:
Puhallus hormiliitännän (lisävarusteet)
ja ilmanpoistokanavan läpi.
Ilmankierto hiilisuodattimen läpi
(lisävarusteet).
Ilmanpoistotoiminto
Asenna läpällä (pikaliitännällä) varustettu
liitoskappale ja liitosputki (Kuva 6).
Ilma imetään rasvasuodattimen läpi ja puhalletaan
sitten liitosputken (lisävaruste) kautta
ilmanpoistokanavaan.
Tärkeää: Liitosputkessa pitää olla
mahdollisimman vähän mutkia, ettei se heikennä
liesituulettimen ilmanpoistotehoa.
2
4
5
1
Kuva 1
3
Ilmaa ei saa johtaa kanavaan, jota
käytetään myös muiden ei-sähköllä
(esim. keskuslämmityskattila, puuhella) toimivien
laitteiden savukanavana.
Ilmankiertotoiminto
Ilma kulkee ensin rasvasuodattimen läpi, johon
rasva tarttuu ja sitten hiilisuodattimeen, joka
poistaa hajun. Puhdistettu ilma palautuu keittiöön.
11
Page 4
Näin käytät liesituuletinta
Tuuleta oikein
Jotta liesituuletin toimisi oikein, keittiöön pitää
muodostua alipaine. Pidä sen vuoksi keittiön
ikkunat suljettuna tuulettimen käydessä. Sen sijaan
on hyvä pitää ikkunaa auki viereisessä huoneessa,
kun liesituuletinta käytetään.
Tärkeää tietää
Jos liesituuletinta käytetään samanaikaisesti esim.
avotakan kanssa,
joka ottaa ilmaa sisätiloista, seurauksena voi olla
takaisinimu ja savun
tunkeutuminen huoneeseen. Tähän auttaa ikkunan
avaaminen. Ilmiötä ei esiinny, kun
liesituulettimessa on hiilisuodatin.
Ohjauspaneeli
Parhaan tuloksen saavuttamiseksi suosittelemme alhaista nopeutta normaaliolosuhteisiin ja suurta nopeutta
suurempien käry- ja höyrymäärien poistoon.
Käynnistä tuuletin muutama minuutti ennen ruoanlaiton aloittamista, niin että keittiöön muodostuu alipaine.
Ruoanlaiton jälkeen tuulettimen tulee toimia vielä 15 minuuttia tai kunnes käry ja höyry on hävinnyt.
Kytkimet sijaitsevat liesituulettimen etupaneelissa:
valokytkin
tuulettimen kytkin
EFC 6410
EFC 6414
EFC 9410
EFC 9414
EFC 6405
EFC 9405
EFC 650
EFC 950
EFC 640
CH 1200
valopainike
nopeus 2
painike
tuulettimen painike
CH 900
CH 600
nopeus 1
painike
12
nopeus 3
painike
Page 5
Hoito ja puhdistus
Katkaise liesituulettimesta virta aina ennen puhdistusta, joko
irrottamalla pistoke tai sulake.
Puhdista suodatin usein. Rasvakertymät suodattimessa ja tuuletuskanavassa saattavat aiheuttaa
tulipalovaaraa, esimerkiksi silloin, jos keittolevy unohtuu päälle (tai muunlaisen ylikuumenemisen
sattuessa).
Kuvun puhdistus
Käytä liesituulettimen ulkopuolen puhdistukseen
kosteaa liinaa ja mietoa puhdistusainetta. Älä käytä
puhdistukseen syövyttäviä, hankaavia tai helposti
syttyviä aineita.
Rasvasuodattimen puhdistus Kuva. 3
Rasvasuodatin on puhdistettava joka tai joka
toinen kuukausi käytöstä riippuen. Mitä puhtaampi
rasvasuodatin on, sitä paremmin se kerää rasvaa.
Poista suodatin seuraavasti:
* Työnnä suodatinta kotelon takaosaan päin ja
laske alas, katso kuva.
Rasvasuodatin koostuu alumiinilangoista, joihin
rasva ottaa kiinni. Suodatin puhdistetaan kuumassa
vedessä rasvaa liottavalla astianpesuaineella tai
astianpesukoneessa enintään 65ºC. Anna
suodattimen kuivua ennen takaisin asettamista.
Kuva 3
Hiilisuodattimen vaihto - Kuva. 4
Hiilisuodatinta ei voi puhdistaa, se on vaihdettava
puhdistustehon loputtua. Käyttöikä riippuu
tuulettimen käytöstä, mutta yleensä sopiva
vaihtoväli on 6 - 8 kuukautta.
Hiilisuodattimen asennus ja purkaminen:
Katkaise virta liesituulettimesta.
Poista rasvasuodatin.
Aseta yksi suodatin kummallekin puolelle siten,
että ne peittävät ristikot, jotka suojaavat
moottorin siipiä. Käännä sitten suodattimien
keskellä olevista kahvoista myötäpäivään.
Vaihtaessasi hiilisuodatinta, väännä kahvoista
vastapäivään kunnes suodattimet vapautuvat.
Kuva 4
13
Page 6
Lampun vaihto
irrota liesituuletin sähköverkosta
poista lampun kansi
korvaa vanha lamppu uudella vastaavanlaisella
lampulla
laita lampun kansi takaisin paikalleen
varmista että lamppu on asennettu oikein
paikalleen ennenkuin otat yhteyttä
huoltoliikkeeseesi.
Lampun vaihto - vain mallit
EFC 9405-9414 - 6405-6414
Katkaise tuulettimen virta, ennen kuin vaihdat
lampun. Lampun vaihto (kuva 5):
Poista lampun suojus ruuvimeisselin avulla.
Vaihda rikkinäinen lamppu uuteen.
Aseta lampun suojus takaisin paikalleen.
Kuva 5
14
Page 7
Jos liesituuletin ei toimi
Ennen kuin otat yhteyttä huoltoon
Tarkista alla olevat kohdat, ennen kuin otat yhteyttä huoltoon:
Onko sulake ehjä?
Onko pistoke pistorasiassa?
Onko ilmanpoistoletku oikein asennettu?
Onko rasvasuodatin puhdistettu?
Ovatko lamput ehjiä tai oikein asennettu?
Älä tee liesituulettimelle mitään, mikä voisi aiheuttaa henkilö- tai esinevahinkoja. Huollot ja mahdolliset
korjaukset on annettava valtuutetun huoltoliikkeen tehtäväksi. Varmistaaksesi laitteesi moitteettoman toiminnan,
vaadi aina käytettäväksi sopivinta, siis alkuperäistä varaosaa. Korvaus huollosta voidaan periä myös
takuuaikana:
Aiheettomasta valituksesta.
Ellei käyttöohjeita ole noudatettu.
Takuu
Tuotteella on kahden (2) vuoden takuu. Takuuehdot noudattavat alan yleisiä takuuehtoja. Näitä on saatavissa
myyjäliikkeestä tai maahantuojalta. HUOM! Säilytä ostokuitti todisteena ostopäivästä, josta takuu määritellään
alkavaksi.
Huolto ja varaosat
Huollot, varaosatilaukset ja mahdolliset korjaukset on annettava valtuutetun huoltoliikkeen tehtäväksi.
Lähimmän valtuutetun huoltoliikkeen numeron löydät puhelinluettelon keltaisilta sivuilta tai soittamalla
numeroon 0200 - 2662 (0,1597 /min + pvm). Varmistaaksesi laitteesi moitteettoman toiminnan vaadi aina
käytettäväksi sopivinta, siis alkuperäistä varaosaa.
Kuluttajaneuvonta.
Tuotettasi tai sen käyttöä koskeviin kysymyksiin saat vastauksen kuluttajaneuvonnastamme soittamalla
numeroon 0200-2662 (0,1597 /min + pvm) voit olla myös yhteydessä kuluttajaneuvontaan sähköpostitse
osoittessa carelux.fsh@electrolux.fi .
15
Page 8
Tekniset tiedot
Malli
Korkeus Leveys
EFC 6410 87,5-111,6 59,9 51,5 2 x 40W 2 250 W 220-240 V
EFC 6414
EFC 9410 87,5-111,6 89,9 51,5 2 x 40W 3 250 W 220-240 V
EFC 9414
EFC650 87,5-111,6 59,9 51,5 2 x 40W 2 250 W 230 V
EFC950 87,5-111,6 89,9 51,5 2 x 40W 3 250 W 230 V
EFC640 77,2-97,2 60 51,5 2 x 40W 2 210 W 220-230 V
EFC 9405 64-100,5 90 51,5 2 x 20 3 230 W 220-230 V
EFC 6405 64-100,5 60 51,5 2 x 20 2 230 W 220-230 V
CH 1200 87,5-111,6 119,9 51,5 2 x 40W 4 250 W 230 V
CH900 87,5-111,6 89,9 51,5 2 x 40W 3 250 W 230 V
CH600 87,5-111,6 59,9 51,5 2 x 40W 2 250 W 230 V
Mitat (cm)
Valaistus Rasvasuo- Kokonaisteho Sähköliitäntä
Syvyys dattimia
Pidätämme oikeuden muutoksiin.
Lisävarusteet
Hiilisuodatin KF825 942 118 627
Asennus
Pakkauksen purkaminen
HUOM! Tarkista, että liesituuletin on
vahingoittumaton. Mahdollisista kuljetusvaurioista
on välittömästi ilmoitettava myyjälle. Vaurioista,
virheistä ja mahdollisista puuttuvista osista on
myös välittömästi ilmoitettava myyjälle. Älä jätä
pakkausmateriaalia lasten ulottuville.
Sijoitus
Liesituuletin asennetaan seinään. Liesituuletin
asennetaan sähkölieden tai keittotason yläpuolelle
minimikorkeudelle 65 cm. Minimikorkeus
kaasulieteen tai tasoon on 70 cm.
Liesituuletinta ei saa asentaa muiden kuin
sähköllä toimivien liesien höyrynpoistoon
(kaasu, puu tms.). Noudata virallisia ohjeita
höyrynpoistoa asennettaessa.
Sähköliitäntä
Sähköliitäntä on sijoitettava hormin sisään.
Liesituuletin on varustettu liitosjohdolla, jossa on
maadoitettu pistoke ja liitetään ..... ( katso edellä
Tekniset tiedot).
16
Page 9
Asennus
Liesituulettimen asennus seinään - Kuva 6
Aseta mukana oleva malli paikoilleen (1) ja poraa kaksi 12 mm reikää (2).
Kiinnitä 2 koukkua (3) alempiin reikiin.
Poista rasvasuodattimet (4). Kiinnitä kotelo koukkuihin ja säädä taso ruuveilla (5).
Merkitse mallista riippuen 2 tai 4 pistettä (6). Irrota tuuletin ja poraa 2 tai 4 Ø8 mm reikää merkittyihin
kohtiin. Asenna 2 tai 4 Ø 8 mm seinätukea, ripusta kupu takaisin paikalleen ja kiinnitä se lopullisesti
paikalleen kahdella tai neljällä 5 x 45 ruuvilla (7).
Kiinnitä tuuletinkanavan tuki (8) seinään lähelle katon rajaa kahdella 5 x 45 mm ruuvilla ja kahdella
seinätuella.
Ulospuhaltavassa versiossa : kiinnitä liitosrengas (S) tuulettimen yläosaan kahdella 3,5 x 6,5 Ø mm ruuvilla
(9S) ja aseta tarpeeksi pitkä poistoputki joka yltää ulos asti (10S).
Huoneilmaan palauttavassa versiossa:
kiinnitä suojakupu (K) lopullisesti
tuulettimen yläosaan kahdella 3,5 x
6,5 Ø mm ruuvilla (9K).
Tee sähköliitäntä (11) ( katso
aiheeseen liittyvä kappale ).
Asenna tuuletinkanava (12) ja
kiinnitä se tukeensa kahdella 3,0 x
9 mm ruuvilla (13).
Tuuletinkanavan alempi osa on
vedettävä alas ja laitettava
tuulettimen ylemmän osan
sisään (14).
Asenna kaksi verkkoa
(15) tuuletinkanavan
molemmille puolille.
13
11
6
3
6
6
3
2
6
4
8
13
12
15
15
7
7
4
14
7
14
9K
7
4
10S
S
Ø 120mm
9S
4
9K
9S
9K
9K
9S
9K
9K
1
5
K
Kuva 6
17
Page 10
The Electrolux Group. The world´s No.1 choice.
The Electrolux Group is the world´s largest producer of powered appliances for kitchen, cleaning and outdoor use. More than 55 million Electrolux
Group products (such as refrigerators, cookers, washing machines,vacuum cleaners, chain saws and lawn mowers) are sold each year to a value
of approx. USD 14 billion in more than 150 countries around the world.
© Electrolux 2003
LI152B Ed. 06/03
Loading...
