Вытяжной вентилятор

EFC 6405 - 9405

EFC 640

Инструкция по эксплуатации

Уважаемые покупатели!

Просим Вас внимательно прочитать настоящую “Инструкцию по эксплуатации” перед началом
использования прибора. Сохраните данную инструкцию для того, чтобы в дальнейшем к ней при
необходимости обращаться. Если прибор перейдет к другому хозяину, передайте ему, пожалуйста,
также и эту инструкцию. Строго выполняйте все нижеизложенные указания и правила техники
безопасности при работе с прибором. Помните, что для безопасной и эффективной работы
прибора он должен быть правильно установлен и подключен к электросети.

Содержание

Правила техники безопасности 3

Для монтажника кухонного оборудования 3
Для пользователя 4

Описание прибора 5

Работа прибора в режиме вытяжной

вентиляции 5

Работа прибора в режиме рециркуляции 5

Панель управления 6

Обслуживание и уход 7

Чистка 7
Металлический жировой фильтр 7
Угольный фильтр 9

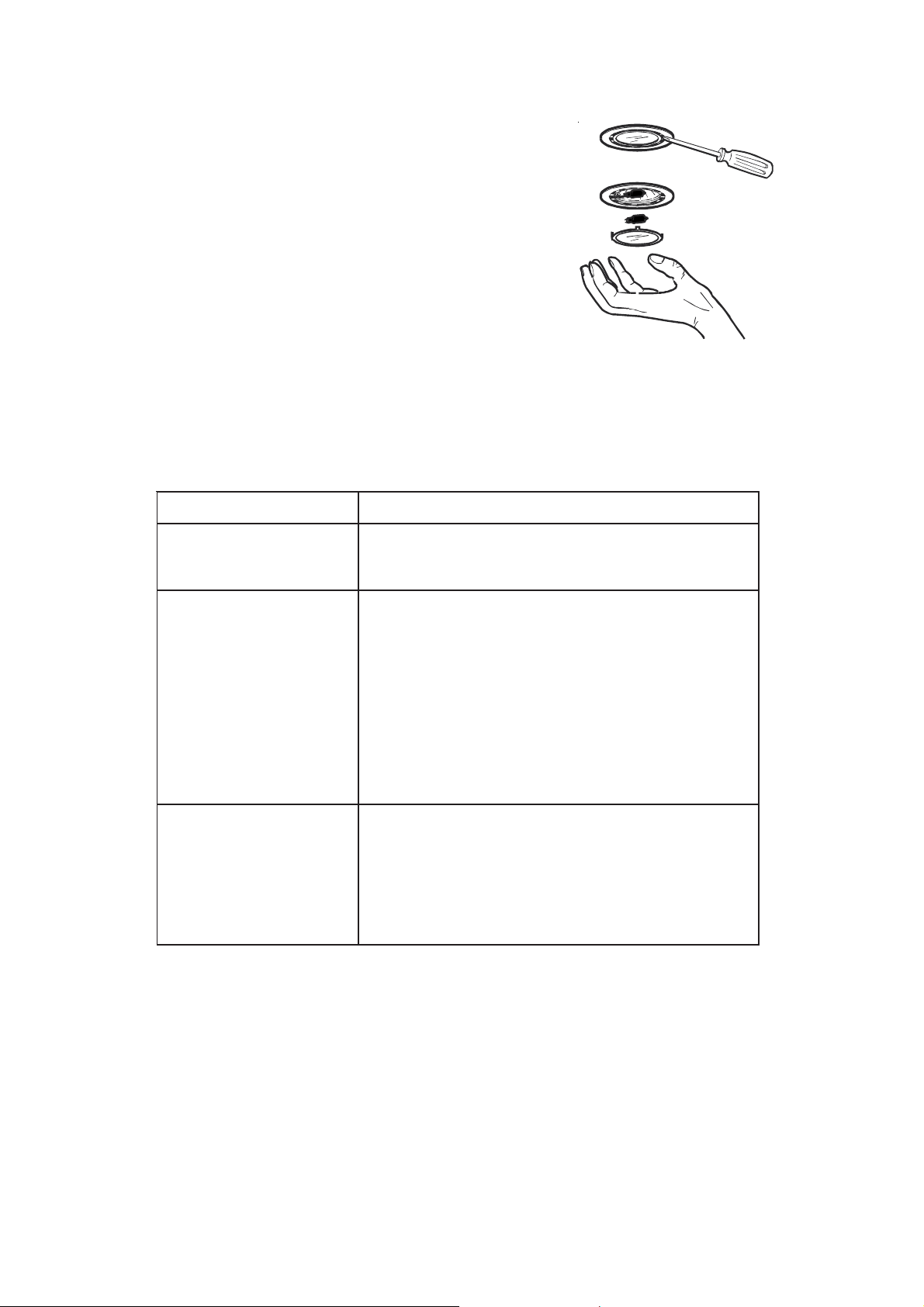

Замена лампы освещения 9

Что делать, если... 10

Дополнительные аксессуары 10

Техническое обслуживание 11

Технические данные 11

Установка 12

Распаковка 12
Расположение 12
Подключение к электросети 12

Установка 13

Символ на изделии или на его упаковке указывает, что оно не подлежит утилизации в
качестве бытовых отходов. Вместо этого его следует сдать в соответствующий пункт
приемки электронного и электрооборудования для последующей утилизации.

Соблюдая правила утилизации изделия, Вы поможете предотвратить причинение
окружающей среде и здоровью людей потенциального ущерба, который возможен, в
противном случае, вследствие неподобающего обращения с подобными отходами.

За более подробной информацией об утилизации этого изделия просьба обращаться к
местным властям, в службу по вывозу и утилизации отходов или в магазин, в котором Вы
приобрели изделие.

2

Правила техники безопасности

Для монтажника кухонного

оборудования

• Для работы в режиме вытяжной вентиляции
вытяжная труба должна иметь диаметр 120
мм.

Внимание: вытяжной шланг не
поставляется вместе с прибором и
должен приобретаться отдельно.

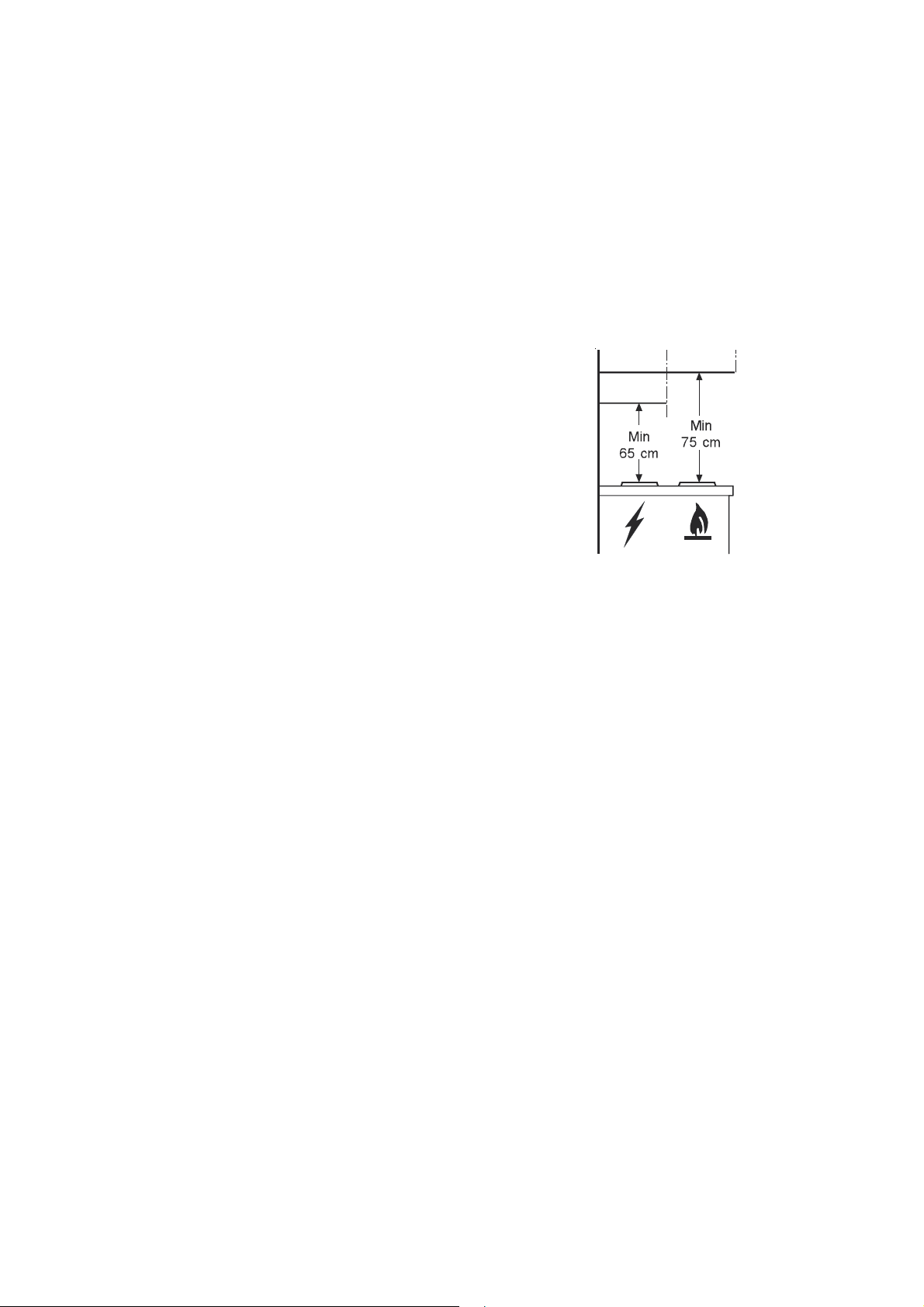

• При установке надплитного вытяжного
вентилятора необходимо выдерживать
следующие минимальные расстояния от
нижнего края вытяжного колпака до
верхней поверхности плиты:

Для электроплит 650 ìì

Для газовых плит 750 ìì

• Понижение давления в помещении не должно
превышать 0,04 бар.

• Запрещается отводить загрязненный воздух
через дымоход, используемый для отвода
продуктов сгорания от других приборов. Также
недопустим отвод загрязненного воздуха в
дымоход, предназначенный для камина.

• При отводе загрязненного воздуха в
неиспользуемый дымоход целесообразно
получить на это согласие соответствующего
специалиста по эксплуатации дымовых труб.

• При оборудовании канала для отвода
загрязненного воздуха всегда необходимо
соблюдать соответствующие предписания
официальных органов.

• При эксплуатации электрического кухонного
воздухоочистителя в режиме вытяжной
вентиляции необходимо оборудовать
отверстие для подачи воздуха достаточно
больших габаритов - примерно таких, как у
отверстия для отвода воздуха.

• Совместная эксплуатация в одном
помещении электрических кухонных
воздухоочистителей и подсоединенных к
дымовой трубе нагревательных приборов
типа кухонных плит, работающих на угле или
мазуте, а также газовых водонагревательных
колонок, имеет определенные ограничения.

нагревательных приборов гарантирована
лишь в том случае, если помещение и/или
квартира со смежными помещениями
имеют выходящую наружу вентиляцию с
соответствующим отверстием для подачи
воздуха, площадь поперечного сечения
которого составляет примерно 500-600 см
благодаря чему устраняется опасность
создания при работе электрических
кухонных воздухоочистителей
недопустимого разряжения.

• В сомнительных случаях обратитесь за
консультацией и получите разрешение
ответственных районных органов/лиц,
занятых эксплуатацией дымоходов, или
местных административных органов,
ответственных за строительство.

• Так как для помещений, в которых не
используются вышеназванные
нагревательные бытовые приборы,
действует правило: “Приточное
вентиляционное отверстие должно быть
такого же размера, что и вытяжное
отверстие”, то приточное отверстие с
размерами поперечного сечения более
500-600 см
вытяжной вентиляции.

• Совместная эксплуатация
подсоединенных к дымовой трубе
приборов и кухонного воздухоочистителя
в режиме рециркуляции воздуха безопасна
и не подпадает под действие
вышеназванных ограничений.

• Электрический кухонный
воздухоочиститель будет оптимально
работать в режиме вытяжной вентиляции
лишь в том случае, когда выполняются
следующие условия:

- каналы для отвода воздуха выполняются
короткими и прямыми отрезками;

- количество колен по возможности
сведено к минимуму;

- при изменении направления воздуховода
используются колена с большим
радиусом изгиба;

2

может снизить эффективность

2

,

• Совместная безопасная эксплуатация
расположенных в одном помещении
электрических кухонных воздухоочистителей
и подсоединенных к дымовой трубе

- диаметр труб выбирается максимально
возможным (оптимальный размер 120 мм).

• В случае несоблюдения этих условий
необходимо учитывать, что возможно

3

резкое падение производительности и
повышение уровня шума при эксплуатации.

Для пользователя

• Вытяжной вентилятор предназначен для

того, чтобы удалять из кухни неприятные
запахи, он не будет удалять пары.

• Всегда следите за тем, что работающая
плита была закрыта посудой, чтобы прибор
не мог быть поврежден слишком большим
количеством выделяющегося тепла. Нельзя
допускать вблизи прибора открытого
пламени в печах, отапливаемых газом,
мазутом или углем.

• При приготовлении во фритюре на плитах
следует следить за тем, чтобы посуда для
приготовления не оставалась без
наблюдения.

• Используемое для жарки масло может
воспламениться вследствие перегрева.

• Спонтанное воспламенение еще более
вероятно при использовании загрязненного
масла.

• Вам следует обращать внимание на то, что
перегрев может привести к выбросу пламени.

• Под вытяжным вентилятором нельзя

готовить блюда, которые поджигают
перед подачей.

• При любых работах, проводимых с
вытяжным вентилятором, даже при
замене лампы, прибор должен быть
отключен от сети (выньте предохранители
или выключите автоматический главный
выключатель).

• Важно проводить замену и очистку
фильтров через определенные
интервалы времени. Если такие
интервалы не выдерживаются, то может
произойти воспламенение
накапливающихся в фильтрах жиров.

• Прибор не предназначен для использования

маленькими детьми без присмотра, а также
людьми, не знакомыми с его устройством и
правилами техники безопасности.

• Не позволяйте детям играть с прибором.

• ВНИМАНИЕ – перед заменой лампы

освещения отключите прибор от электросети
во избежание возможного поражения током.

4

Описание прибора

• Прибор поставляется готовым к работе в
режиме вытяжной вентиляции, однако его
можно также настроить для работы в режиме
рециркуляции, установив угольный фильтр.

• Для этого Вам потребуется оригинальный
угольный фильтр Electrolux (его можно
приобрести в авторизованном сервисном
центре Electrolux).

Работа прибора в режиме

вытяжной вентиляции:

• В этом режиме дым выводится наружу через
шланг, который должен подключаться к
соединительному фланцу À. Ðèñ. 1.

• Для получения наилучших результатов
функционирования шланг должен иметь
диаметр, равный диаметру выпускного
отверстия.

Работа прибора в режиме

рециркуляции:

Внимание: модели EFC 6405-9405 можно

использовать в режиме рециркуляции только
после установки соответствующего комплекта
(см. Дополнительные аксессуары).

• Воздух пропускается через угольный

фильтр и возвращается на кухню через
вентиляционную решетку на лицевой
панели.

• Для очистки воздуха Вам потребуется
оригинальный угольный фильтр Electrolux
(см. Дополнительные аксессуары).

• При помощи 2 шурупов диаметром 3,5 х 6,5
мм установите дефлектор (Ðèñ. 2).

Ðèñ. 1

Ðèñ. 2

5

Панель управления

Данный вытяжной вентилятор оснащен
электродвигателем с регулируемой частотой
вращения. Наилучшие результаты
функционирования достигаются на малой
скорости в нормальных условиях и на высокой
скорости при более стойких запахах.
Рекомендуется включать вытяжной вентилятор
за несколько минут до начала приготовления
пищи - так Вы создадите на кухне пониженное
давление. Выключайте прибор спустя примерно
15 минут после того, как приготовление пищи на
плите закончено - это обеспечит надежное
удаление всех запахов. На передней панели
электроприбора находятся органы управления:

• Выключатель освещения – включает и
выключает освещение прибора.

• Переключатель двигателя - включает и
выключает двигатель прибора.

• Скорость 1 – кнопка включения первой
скорости работы двигателя.

• Скорость 2 – кнопка включения второй
скорости работы двигателя.

• Скорость 3 – кнопка включения третьей
скорости работы двигателя.

Функция таймера - только для

моделей EFC 6405 - 9405

Вы можете задать такой режим работы прибора,
при котором он будет работать 5 минут на 1-ой,
2-ой или 3-ей скорости, после чего отключится.
Для этого после нажатия одной из кнопок
установки скорости, нажмите ее еще раз:
индикатор соответствующей кнопки замигает.
Это значит, что Вы задали функцию “Таймер”.

Выключатель
освещения

Переключатель
двигателя

Скорость 1

Скорость 2

Скорость 3

Эффективная вентиляция

Для эффективной работы вытяжного
вентилятора необходимо, чтобы в кухне было
создано пониженное давление. Поэтому важно,
чтобы на кухне окна были закрыты, а в соседней
комнате - открыты.

6

Обслуживание и уход

Перед тем, как приступать к
выполнению любых работ по уходу и
техническому обслуживанию прибора,
необходимо отключить его от сети.

Чистка

• Чистите внешние поверхности вытяжного
вентилятора при помощи влажной тряпочки
и неагрессивного чистящего средства.

• Никогда не используйте коррозийные,
абразивные или горючие чистящие средства.

• Никогда не кладите острые предметы на
защитную решетку двигателя.

• Мойте внешние поверхности вытяжного
вентилятора раствором неагрессивного
чистящего средства. Никогда не применяйте
едкие чистящие средства или абразивные
щетки и порошки.

• Чистите панель управления и решетку
фильтра только при помощи влажной ткани и
неагрессивного чистящего средства.

Металлический жировой фильтр

• В задачу металлического жирового фильтра
входит отфильтровывание частиц жира,
образующихся при приготовлении пищи,
поэтому он всегда должен быть
установлен на место, независимо от того, в
каком режиме работает вытяжной
вентилятор, в режиме воздухоотвода или в
режиме рециркуляции.

Внимание: жировой фильтр необходимо
вынимать и промывать в посудомоечной
машине или вручную каждые 4 недели.

Снятие металлического жирового фильтра

Нажмите на фиксатор фильтра по
направлению к задней стенке прибора и
затем вытяните фильтр вниз. Ðèñ 3.

Мойка вручную

Замочить жировой фильтр, погрузив его
приблизительно на 1 час в горячий водный
раствор моющего средства, которое
способно расщеплять жиры. После этого
тщательно промыть фильтр чистой горячей
водой. При необходимости повторить
процесс. Дать фильтру как следует
просохнуть и после этого опять установить
его на место.

Ðèñ. 3

7

Мойка в посудомоечной машине

Поместить кассету с жировым фильтром в
посудомоечную машину. Установить
наиболее интенсивный режим мытья и
максимальную температуру воды - не менее

î

65

С. При необходимости повторить процесс
промывки. Дать фильтру как следует
просохнуть и после этого опять установить
его на место. При мойке в посудомоечной
машине поверхность металлического
жирового фильтра может слегка
обесцвечиваться. Однако это никак не
сказывается на функционировании прибора.

• Для чистки внутреннего кожуха корпуса
применять только слабый теплый щелочной
раствор (не применять никаких абразивных
чистящих или концентрированных моющих
средств или щеток!).

Внимание

• В случае несоблюдения этих указаний по
уходу и техническому обслуживанию
электроприбора (включая замену и очистку
фильтров) возможно возникновение пожара.
Поэтому рекомендуем вам соблюдать эти
указания.

• Изготовитель не несет никакой
ответственности за любые повреждения и
любой ущерб от воздействия огня, если это
было вызвано неправильным техническим
обслуживанием или несоблюдением
вышеуказанных правил по технике
безопасности.

8

Угольный фильтр

• Использовать угольный фильтр необходимо,

если вытяжной вентилятор подключен в
режиме рециркуляции воздуха.

• Для этой цели требуется оригинальный
фильтр с активированным углем
ELECTROLUX (можно приобрести в магазине
или авторизованном сервисном центре).

• Замена фильтра с активированным углем

• Этот фильтр нельзя чистить и использовать
повторно! Новый угольный фильтр можно
приобрести в авторизованном сервисном
центре.

• Как правило, фильтр с активированным углем
необходимо менять один раз в четыре
месяца.

Монтаж (рис. 4):

• Установите один угольный фильтр слева, а
второй справа, таким образом, чтобы
закрыть фильтрами пластиковые решетки,
которые предохраняют лопасти вентилятора.
Затем поверните центральную ручку
угольного фильтра по часовой стрелке.

• Для демонтажа выполните все
вышеописанные действия в обратном
порядке.

• Чистите внутренние части прибора ТОЛЬКО
теплой водой. Ни в коем случае не
используйте абразивные или едкие
чистящие средства, щетки или т.п.

• При покупке фильтра всегда сообщайте
название модели вытяжного вентилятора, его
продуктовый и серийный номер. Эти данные
приведены в технической табличке с
внутренней стороны прибора.

• Угольный фильтр можно заказать в
ближайшем авторизованном сервисном
центре Electrolux.

Замена лампы освещения EFC 640

• Отключите кухонный воздухоочиститель от
электросети.

• Снимите плафон освещения.

Ðèñ. 4

• Замените перегоревшую лампу на
аналогичную новую.

• Снова установите плафон освещения.

• Если освещение не загорается, проверьте,
правильно ли установлена лампа, прежде
чем обратиться в сервисную службу.

9

Замена лампы освещения

EFC 6405 - 9405

• Отключите кухонный воздухоочиститель от
электросети.

• Снимите плафон освещения, используя
плоскую отвертку как рычаг (ñì. ðèñ. 5).

• Замените перегоревшую лампу на
аналогичную новую.

• Снова установите плафон освещения.

• Если освещение не загорается, проверьте,
правильно ли установлена лампа, прежде чем
обратиться в сервисную службу.

Ðèñ. 5

Что делать, если...

Если Ваш вытяжной вентилятор работает неправильно, пожалуйста, выполните следующие
проверки.

àìåëáîðÏåèíåøåÐ

.èòåñîðòêåëýêíå÷þëêäîïðîáèðïîò÷,åòüðåâîðÏ

.ÿñòåà÷þëêâåíðîáèðÏ

.àðîòÿëèòíåâ

ÿèíåùàðâüòñîðîêñàíàðáûâàëûáîò÷,åòüðåâîðÏ

:îò÷,åòüðåâîðÏ

ÿèíåùàðâüòñîðîêñÿàíüëèâàðïàíàðáûÂ

;ÿëåòàãèâäîðòêåëý

;åûòñè÷ûðòüëèôåûâîðèÆ

åíðîòÿëèòíåâéîíæÿòûÂ

.òåàòîáàð

ðîòÿëèòíåâéîíæÿòûÂ

ÿìåðâîâÿñëè÷þëêûâ

.ûòîáàð

Если на Ваш прибор все еще действует гарантия, обязательно произведите данную проверку,
поскольку Вам придется оплатить вызов сервисного инженера, если она вызвана описанной выше
неисправностью.
Если после проведенных проверок Ваша проблема не решилась, обратитесь в авторизованный
сервисный центр Electrolux. Назовите номер модели, а также серийный и продуктовый номер
Вашего прибора.

;èèöÿëèòíåâ

;éûòñè÷ðòüëèôéûíüëîãó

.ûòèáàçåíëàíàê

.àðîáèðïÿèíå÷þëêòî

.àâîíñÿñòè÷þëêâîðîêñ

.åêìîëîïîãåêòåäåâèðïîò÷,ÿñüòà÷þëêûâ

éîíòàâêåäàÿëäàõóäçîâîãåæåâñîí÷îòàòñîäåíõóêÂ

îò÷,åòüðåâîðï,èèöÿëóêðèöåðìèæåðíåëâîíàòñóèëñÅ

,èèöÿëèòíåâéîíæÿòûâìèæåðíåëâîíàòñóèëñÅ

éîíæÿòûâèÿèòñðåâòîåûíêñóïûâîò÷,åòüðåâîðï

îãîíüëåòèíàðõîäåðïîâòñéîðòñóîëàòîáàðÑ

ðîáèðï,åòèäæîäîïèüòñîíõðåâîïþóí÷îðàâåòè÷þëêûÂ

ìå÷,åæèííåëâîíàòñóðîòÿëèòíåâéîíæÿòûâèëñÅ

îòñà÷òåäóáðîòîì,åêâîíàòñóîïèèöêóðòñíèâîíàçàêó

Дополнительные аксессуары

Угольный фильтр тип 200
Комплект для фильтра ULK 6405 (для EFC 6405-9405) Å-¹ 942 120 862

10

Техническое обслуживание

В случае возникновения вопросов или неисправностей просим Вас обращаться в авторизованные
сервисные центры фирмы ELECTROLUX (смотрите отдельный перечень сервисных центров).

Помогите нам помочь Вам

Прежде, чем позвонить нам, определитесь с формулировкой проблемы. При обращении в
сервисный центр просим Вас сразу сообщить следующую информацию:

• Âàøå èìÿ.

• Ваш адрес и почтовый индекс.

• Ваш телефонный номер.

• Четкое и лаконичное описание неисправности.

• Название и модель прибора*.

• Серийный и продуктовый номер прибора*.

* Данную информацию можно найти на табличке с техническими данными, которая будет видна
после выемки жирового фильтра.

Если у Вас возникнут вопросы по поводу использования и технического обслуживания Вашего
прибора, или понадобится информация про другие изделия фирмы ELECTROLUX, звоните на
нашу информационную линию по телефону (095) 937 78 37.

Технические данные

Модель EFÑ 6405 EFÑ 9405 EFC 640
Размеры (см)

Высота 64-100,5 64-100,5 77,2-97,2
Ширина 60 90 60
Глубина 51,5 51,5 51,5

Потребляемая мощность 205 Âò 205 Âò 250 Âò

Освещение 2 õ 20 Âò 2 õ 20 Âò 2 õ 40 Âò
Жировые фильтры 2 3 2
Электрическое подключение 220–230 Â 220–230 Â 220–230 Â

Для всех моделей номинал предохранителя 5 А

Фирма оставляет за собой право вносить изменения в конструкцию прибора в рамках постоянной
технологической модернизации.

11

Установка

Распаковка

Удостоверьтесь в том, что на вытяжном
вентиляторе нет повреждений. О любых
транспортных повреждениях следует
немедленно сообщить перевозчику. О
повреждениях, неисправностях и отсутствующих
деталях следует немедленно сообщить
продавцу.
Не позволяйте детям играть с упаковочными
материалами.

Расположение

Вытяжной вентилятор крепится на стену.
При установке имейте в виду, что вентилятор
должен располагаться на расстоянии, как
минимум, 65 см над электрическими конфорками
или 75 см над газовыми конфорками или
конфорками смешанного типа (ðèñ. 6).
Вытяжной вентилятор может быть установлен
и выше, однако оптимальное функционирование
будет достигнуто именно на указанной высоте
над соответствующим нагревательным
элементом.

Ðèñ. 6

Подключение к электросети

Примечания по технике безопасности

для электрика

Перед тем, как подключать прибор к источнику
тока, удостоверьтесь, что напряжение,
указанное в табличке с техническими данными,
соответствует параметрам домашней сети.
Приборы, оснащенные вилкой, можно
подключить к любой доступной стандартной
розетке.
В случае необходимости фиксированного
подключения, установка вентилятора должна
осуществляться электриком, уполномоченным
на это местными электрическими службами,
или специалистом авторизованного сервисного
центра.
В установке используется двухполюсный
переключатель с расстоянием между
контактами, как минимум, 3 мм.
Фиксированная установка прибора должна
осуществляться только уполномоченным на это
электриком.

12

Установка

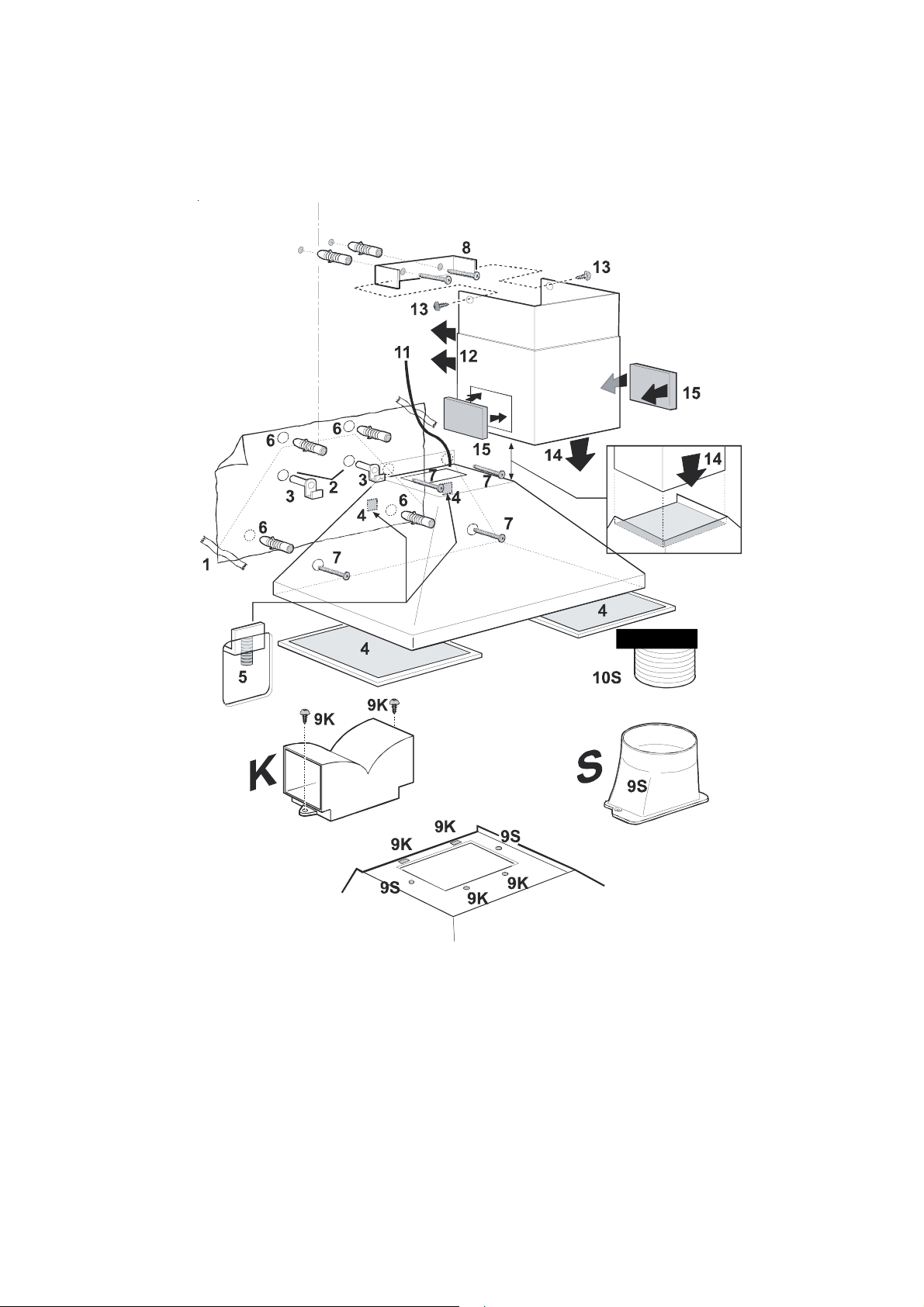

Монтаж на стене – Рис. 7

• Установите шаблон на стену (1) è

просверлите два отверстия (2) ∅ 12 ìì.

• Установите два кронштейна (3) â
просверленные отверстия.

• Снимите металлические жировые фильтры
(4), установите вытяжной колпак на
кронштейны и отрегулируйте его положение
с помощью двух винтов, расположенных в
нижней части кронштейнов (5).

• В зависимости от модели наметьте 2 или 4
точки (6). Снимите колпак и просверлите 2

или 4 отверстия ∅ 8 мм. Установите в
отверстия 2 или 4 дюбеля ∅ 8 мм. Затем

установите колпак обратно и зафиксируйте
его на 2 или 4 винтах 5 х 45 (7).

• Установите кронштейн дымохода (8) на
стене, ближе к потолку, на двух винтах 5 х 45
мм, вкрученных в дюбели.

• Для вытяжной конфигурации: установите
переходник (S) на верх колпака с помощью
двух винтов 3,5 х 6,5 мм (9S), а затем
прикрепите вытяжную трубу и выведите ее
туда, куда должен поступать отработанный
воздух (10 S).

• Для рециркуляционной конфигурации:
закрепите дефлектор (Ê) сверху колпака с
помощью винтов 3,5 х 6,5 мм (9Ê).

• Внимание: модели EFC 6405-9405 можно
использовать в режиме рециркуляции только
после установки соответствующего
комплекта (см. Дополнительные
аксессуары).

• Подключите прибор к электрической сети (11)
(см. предыдущую страницу).

• Установите дымоход (12) и прикрепите его к
крепежному кронштейну при помощи двух
винтов 3,0 х 9 мм (13). Нижняя часть
дымохода должна быть сдвинута вниз и
вставлена в верхнюю часть корпуса колпака
(14).

• Установите две решетки (åñëè
поставляются - 15) по обеим сторонам
дымохода.

13

14

Ðèñ. 7

The Electrolux Group. The world´s No.1 choice.

The Electrolux Group is the world´s largest producer of powered appliances for kitchen, cleaning and outdoor use. More than 55 million Electrolux
Group products (such as refrigerators, cookers, washing machines,vacuum cleaners, chain saws and lawn mowers) are sold each year to a value
of approx. USD 14 billion in more than 150 countries around the world.

© Electrolux 2003

LI2T1A Ed. 01/06
