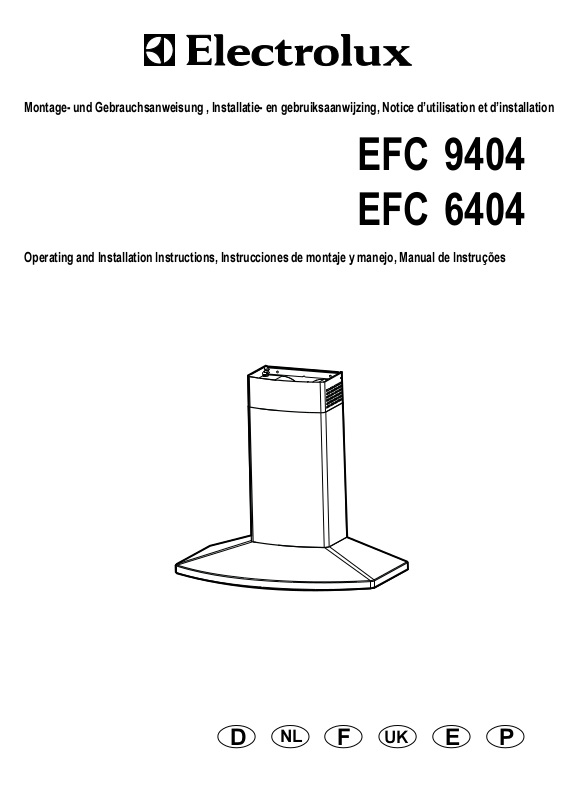

Page 1
Montage- und Gebrauchsanweisung , Installatie- en gebruiksaanwijzing, Notice dutilisation et dinstallation
EFC 9404
EFC 6404
Operating and Installation Instructions, Instrucciones de montaje y manejo, Manual de Instruções
D
NL
F E P
UK
Page 2
Inhoud
Veiligheidsaanwijzingen .......................................13
voor de keukenmeubel-monteur............................... 13
voor de gebruiker ..................................................... 13
Algemeen...............................................................14
Gebruik als afzuigkap...............................................14
Gebruik als recirculatiekap.......................................14
Bediening van de afzuigkap ................................ 15
Ventilatie .................................................................. 15
Onderhoud .............................................................16
Reiniging .................................................................. 16
Metalen vetfilters ..................................................... 16
Koolfilter .................................................................. 17
Vervangen van de lamp(en) ..................................... 17
Extra leverbare accessoires ...............................18
Klantenservice ...................................................... 18
NL

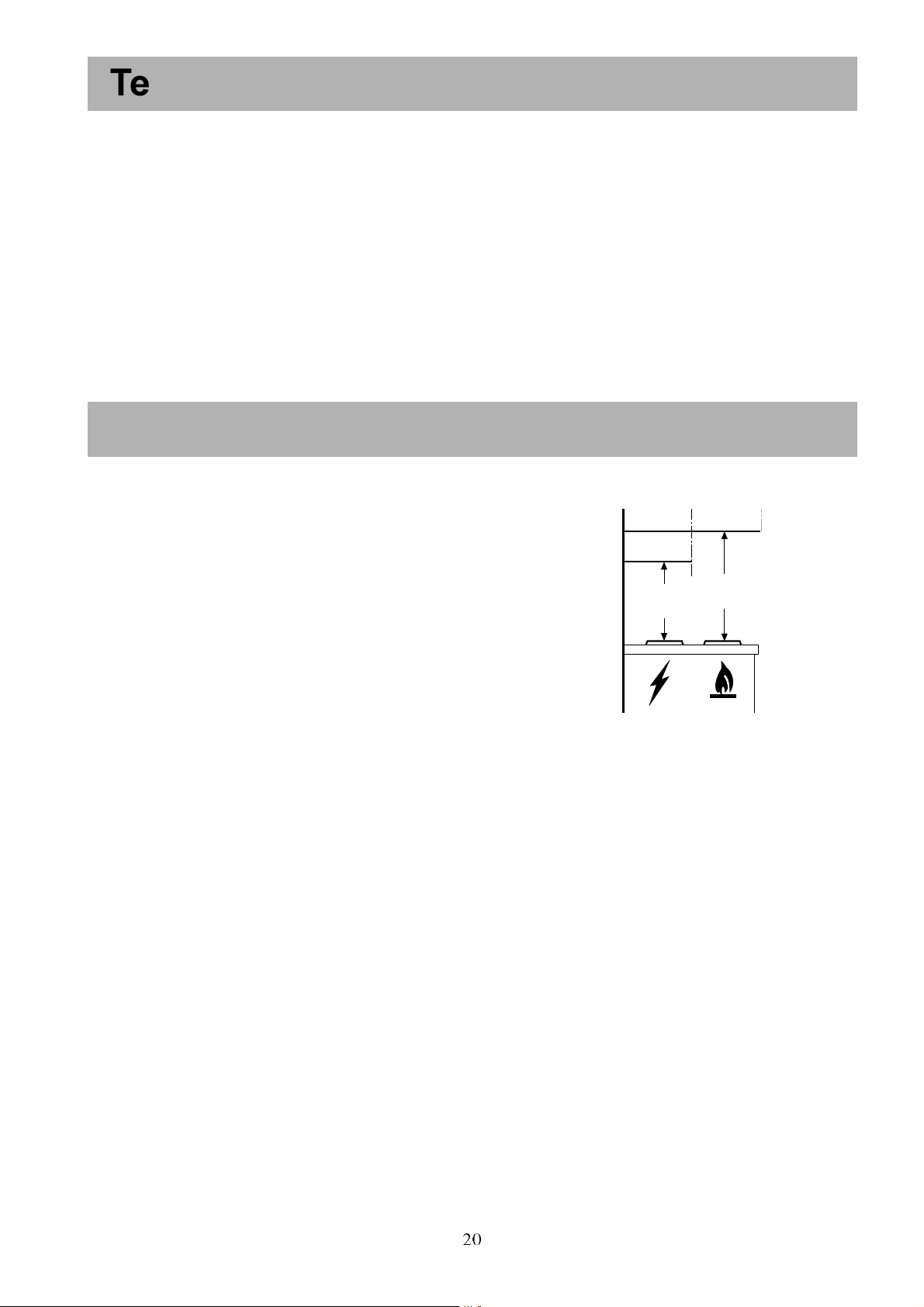

Technische gegevens........................................... 2 0
Installatie ...............................................................20
Uitpakken ................................................................. 20
Plaats ....................................................................... 20
Elektrische aansluiting..............................................20

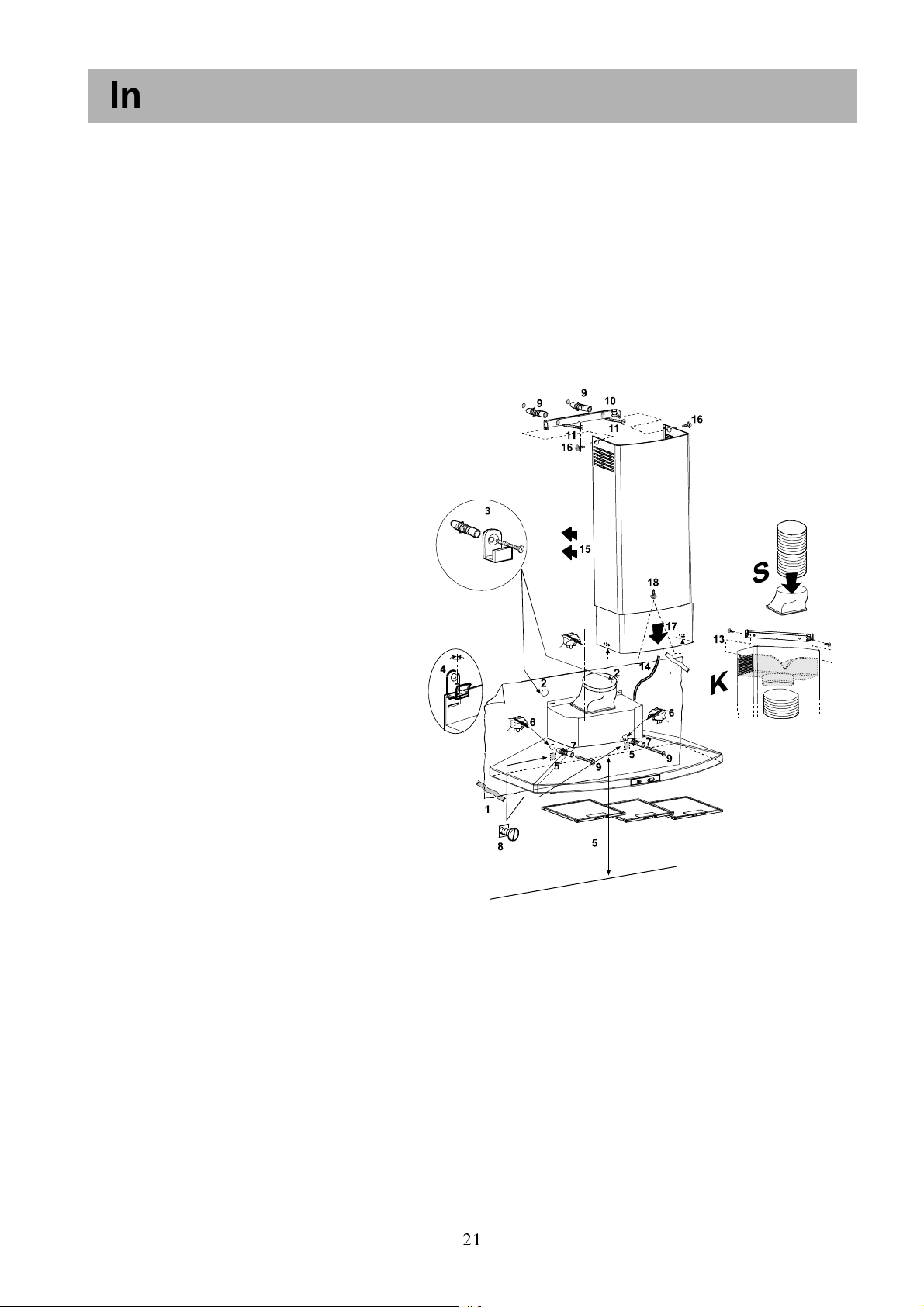

Toebehoren/Montagemateriaal ................................21
Montage ...................................................................21
Voordat u uw nieuwe afzuigkap in gebruik neemt, dient u eerst deze gebruiks- en installatie-aanwijzing door te
lezen.
Om gevaren die het gebruik van elektrische apparaten met zich meebrengt te voorkomen, is het belangrijk dat de
kap correct wordt geïnstalleerd en dat u de veiligheidsvoorschriften opvolgt. Houd de gebruiksaanwijzing bij de
hand, zodat u nog eens iets kunt nalezen.
12
Page 3
Veiligheidsaanwijzingen
voor de keukenmeubel-monteur
De afvoerbuis moet bij gebruik als afzuigkap
een diameter van 150 mm hebben.
Bij de montage van de afzuigkap moeten
de volgende minimale afstanden van de
bovenkant van de kookzones of
gasbranders tot de onderkant van de
afzuigkap worden aangehouden:
elektrisch fornuis 500 mm
gasfornuis 650 mm
kolen- en oliefornuis min. 700 mm
Indien de installatie aanwijzingen van het
gasonderdeel een grotere afstand aangeven
moet hiermee rekening gehouden worden.
Bij gelijktijdig gebruik van het apparaat als
afzuigkap en stookplaatsen mag in de ruimte
waar de stookplaats zich bevindt de onderdruk
niet groter dan 4PA (4x10-5 bar) zijn.
De afgewerkte lucht mag niet in een kanaal dat
bestemd is voor de afvoer van rook-/
verbrandingsgassen of een schacht die dient
voor de ontluchting van ruimten met
stookplaatsen geleid worden.
Voor het afvoeren van de afgewerkte lucht
moeten de plaatselijke voorschriften in acht
genomen worden.
Bij gebruik als afzuigkap moet gezorgd worden
voor een voldoende grote toevoeropening, die
ongeveer even groot als de afvoeropening moet
zijn.
Op grond van landelijke bouwvoorschriften
gelden voor het gemeenschappelijk gebruik van
afzuigkappen en toestellen die zijn aangesloten
op een verbrandingsgaskanaal/schoorsteen,
zoals kolen - of oliekachels en gasovens in
dezelfde ruimte, bepaalde beperkingen.
Het gemeenschappelijke, ongevaarlijke gebruik
van schoorsteengebonden toestellen en
afzuigkappen is alleen gewaarborgd, als ruimte
en/of woning door een geschikte toevoeropening
van ca. 500-600 cm2 van buiten geventileerd
zijn, waardoor bij lopende afzuigkap een
onderdruk vermeden wordt.
Omdat in ruimten zonder rookkanaalafvoer de
regel geldt toevoeropening even groot als
afvoeropening kan door de grotere opening van
500-600 cm2 de werking van de afvoerinrichting
nadelig beïnvloed worden.
Het gebruik van het apparaat als recirculatiekap
is onder de genoemde omstandigheden zonder
gevaar en valt niet onder bovengenoemde
voorschriften.
Het apparaat functioneert als afzuigkap alleen
optimaal als u het volgende in acht neemt:
- korte, rechte afvoerverbindingen
- zo min mogelijk bochten in de buis
- buizen niet met scherpe hoeken maar met
flauwe bochten laten verlopen
- zo groot mogelijke buisdiameter (bij
voorkeur dezelfde diameter als de
afvoeropening).
Als u deze basisregels niet in acht neemt, moet
u rekening houden met aanzienlijk
vermogensverlies en verhoogd bedrijfsgeluid.
voor de gebruiker
U dient erop te letten dat op ingeschakelde
kookzones en gasbranders altijd een pan staat,
opdat het apparaat niet door te sterke hitteontwikkeling wordt beschadigd. Bij olie-, gas- en
kolenfornuizen dient open vuur beslist te worden
vermeden.
Bovendien moet bij het frituren op een fornuis
of kookplaat de frituurpan tijdens het gebruik
altijd in het oog worden gehouden.
De olie in de frituurpan kan door oververhitting
vlam vatten.
Bij gebruik van verontreinigde olie kan nog
makkelijker zelfontbranding ontstaan.
Wij wijzen u erop dat door oververhitting brand
kan ontstaan.
Flamberen onder de afzuigkap is niet
toegestaan.
Bij alle werkzaamheden aan de afzuigkap, ook
bij het vervangen van de lamp, moet het
apparaat spanningloos worden gemaakt
(zekering in de huisinstallatie uitschakelen).
Het is belangrijk dat u tijdig de filters vervangt
resp. reinigt.
Anders bestaat ten gevolge van vetafzetting
brandgevaar.
13
Page 4
Algemeen
Het apparaat wordt als afzuigkap geleverd en
kan in combinatie met een koolfilter (extra
leverbaar accessoire) als recirculatiekap
worden gebruikt.
Daarvoor is een origineel ELECTROLUX
koolfilter nodig (zie Extra leverbare
accessoires).

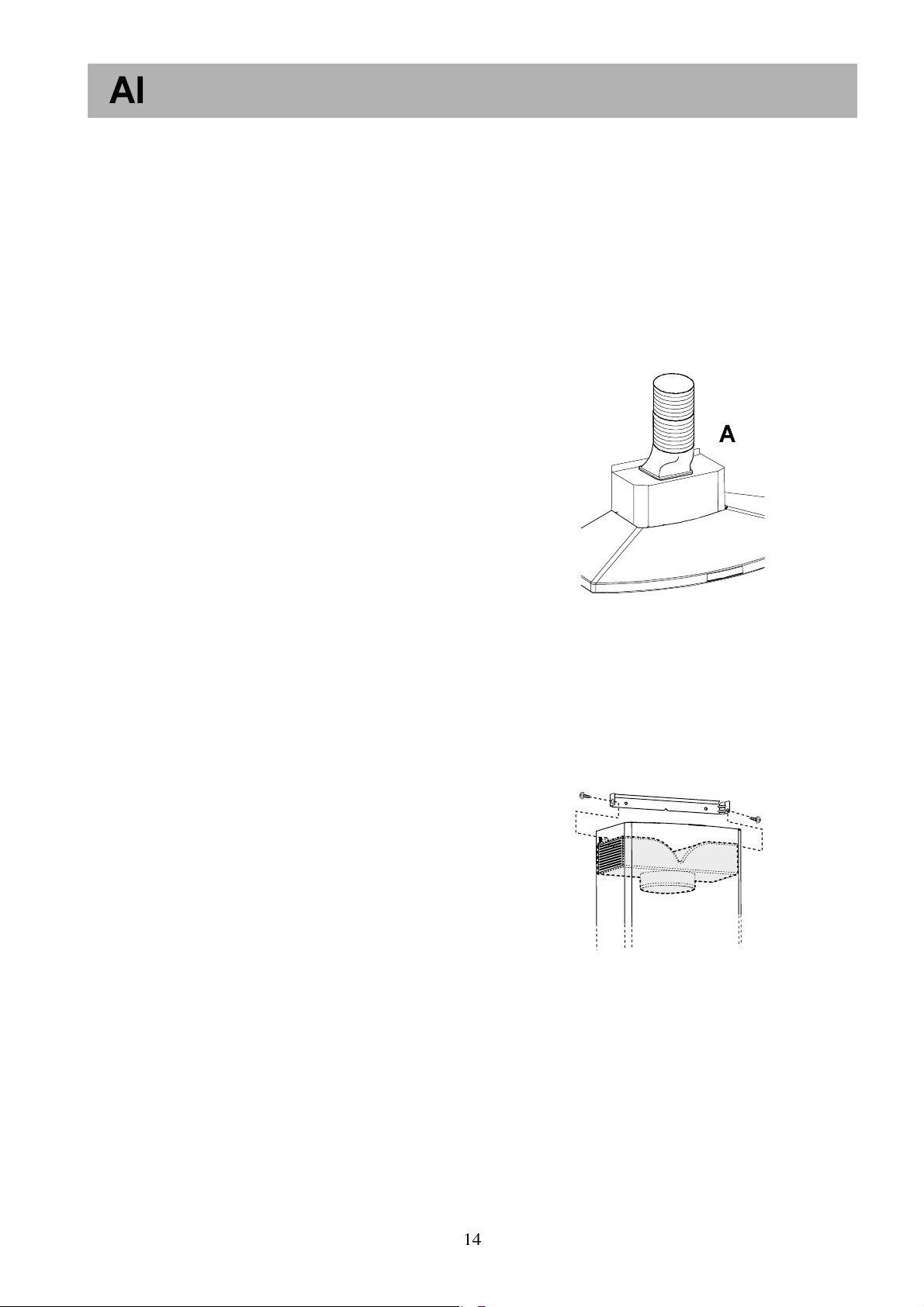

Gebruik als afzuigkap
De lucht wordt met behulp van een op de
afvoeropening A aan te brengen buis naar buiten
afgevoerd afb. 1.
Voor de beste afzuigprestaties moet de
afvoerbuis dezelfde diameter hebben als de
afvoeropening.
Gebruik als recirculatiekap
De lucht wordt door koolfilters gefilterd en door
het bovenste rooster aan de luchtafvoer weer
de keuken in geleid.
Voor gebruik als recirculatiekap is een origineel
ELECTROLUX koolfilter TYPE 150 LONG
LIFE (extra leverbaar accessoire) nodig.
De luchtgeleider met 2 schroeven Ø 2,9x13 mm
bevestigen. Afb. 2.
De positie van de afvoerkanalen kan willekeurig
worden verwisseld. Moet het apparaat als
recirculatiekap functioneren, dan moet het
afvoerkanaal met het rooster voor de
luchtafvoer aan de zijkant van boven worden
vastgezet.
afb. 1
afb. 2
14
Page 5
Bediening van de afzuigkap
De afzuigkap is voorzien van een motor met regelbaar toerental. Wij raden u aan de kap enkele minuten
voordat u met koken begint in te schakelen en ca. 15 minuten nadat u klaar bent met koken verder te laten
lopen, opdat alle luchtjes worden verwijderd.

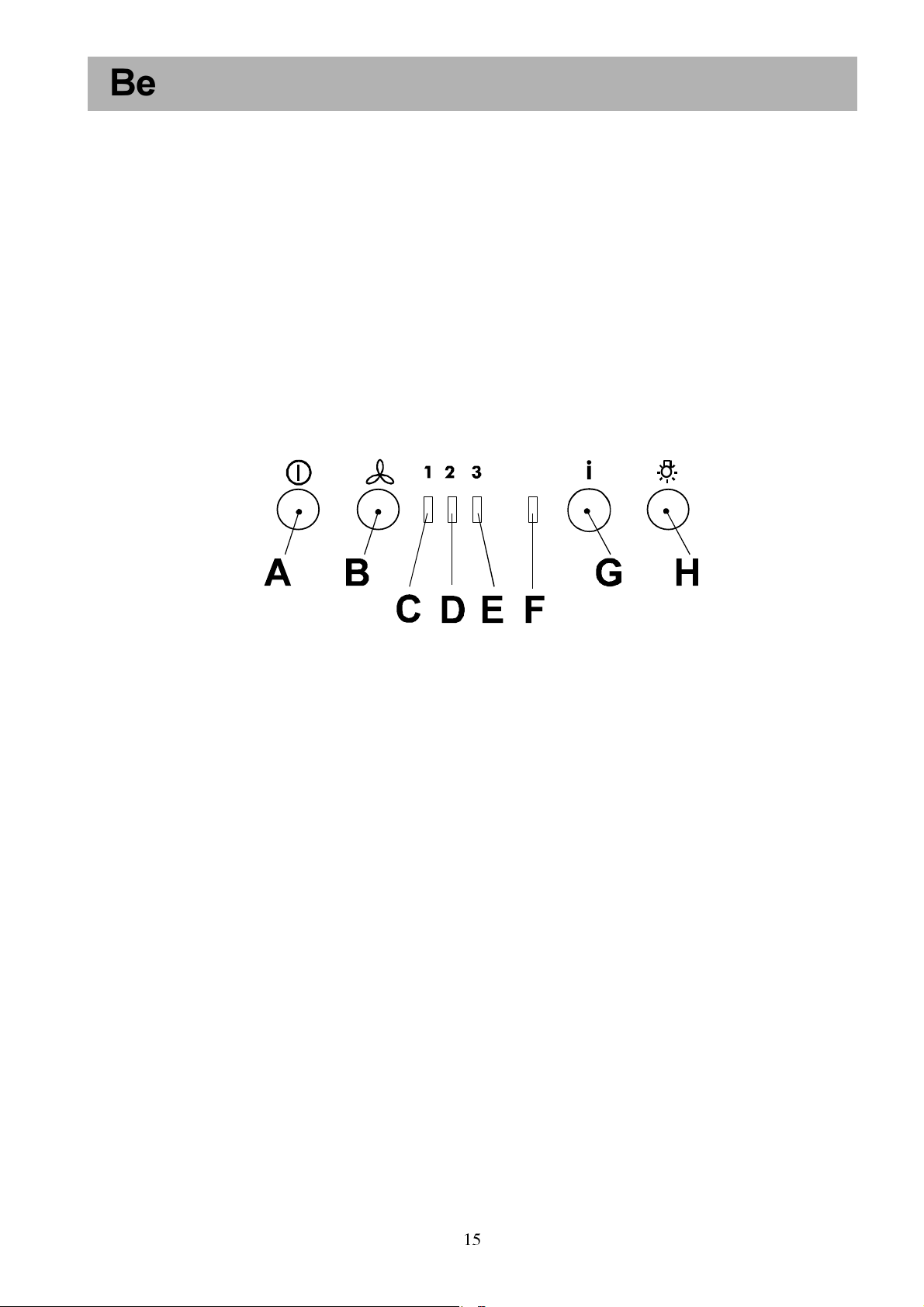

A - uitschakelen
B - inschakelen en stand 1-2-3- kiezen
C - indicatie stand 1 (LED)
D - indicatie stand 2 (LED)
E - indicatie stand 3 (LED)
F - indicatie intensief-stand (LED)
G - inschakelen intensief-stand:na 5 minuten intensief-stand schakelt de kap op de eerder ingestelde stand
terug resp. uit, als geen stand is ingesteld. Om de intensief-stand eerder te beëindigen, toets A of B
indrukken.
H - in-/uitschakelen verlichting
Als het apparaat of de bedieningselementen niet functioneren: minstens 5 seconden de stroomverzorging naar de
kap onderbreken en dan opnieuw inschakelen.
Ventilatie
Voor een goede werking van de kap moeten ramen in de keuken tijdens het koken gesloten zijn.
Bij gebruik als afzuigkap moet echter een raam in een andere kamer geopend zijn, opdat luchtuitwisseling kan
plaatsvinden.
15
Page 6
Onderhoud
Voordat u werkzaamheden aan het apparaat gaat uitvoeren, eerst de stekker uit het stopcontact
trekken.
Reiniging
Attentie: eerst de stekker uit het stopcontact
trekken.
Geen spitse voorwerpen in het beschermrooster
van de motor steken.
De buitenkant van het apparaat met een mild
sopje reinigen. Gebruik geen scherpe
reinigingsmiddelen, borstels of schuurmiddel.
Het bedieningspaneel en het vetfilterrooster
alleen met een vochtige doek en mild
afwasmiddel reinigen.
Het is belangrijk om op tijd de filters te
vervangen resp. te reinigen. Als u deze
aanwijzingen niet opvolgt, kan t.g.v. vetafzetting
brandgevaar ontstaan.
Metalen vetfilters
De metalen vetfilters hebben de taak om de
vetdeeltjes die bij het koken ontstaan, op te
zuigen en worden altijd, d.w.z. zowel bij gebruik
als afzuigkap als bij gebruik als recirculatiekap,
gebruikt.
De metalen vetfilters moeten elke 4 weken
worden gedemonteerd en in de afwasautomaat
of met de hand worden schoongemaakt.

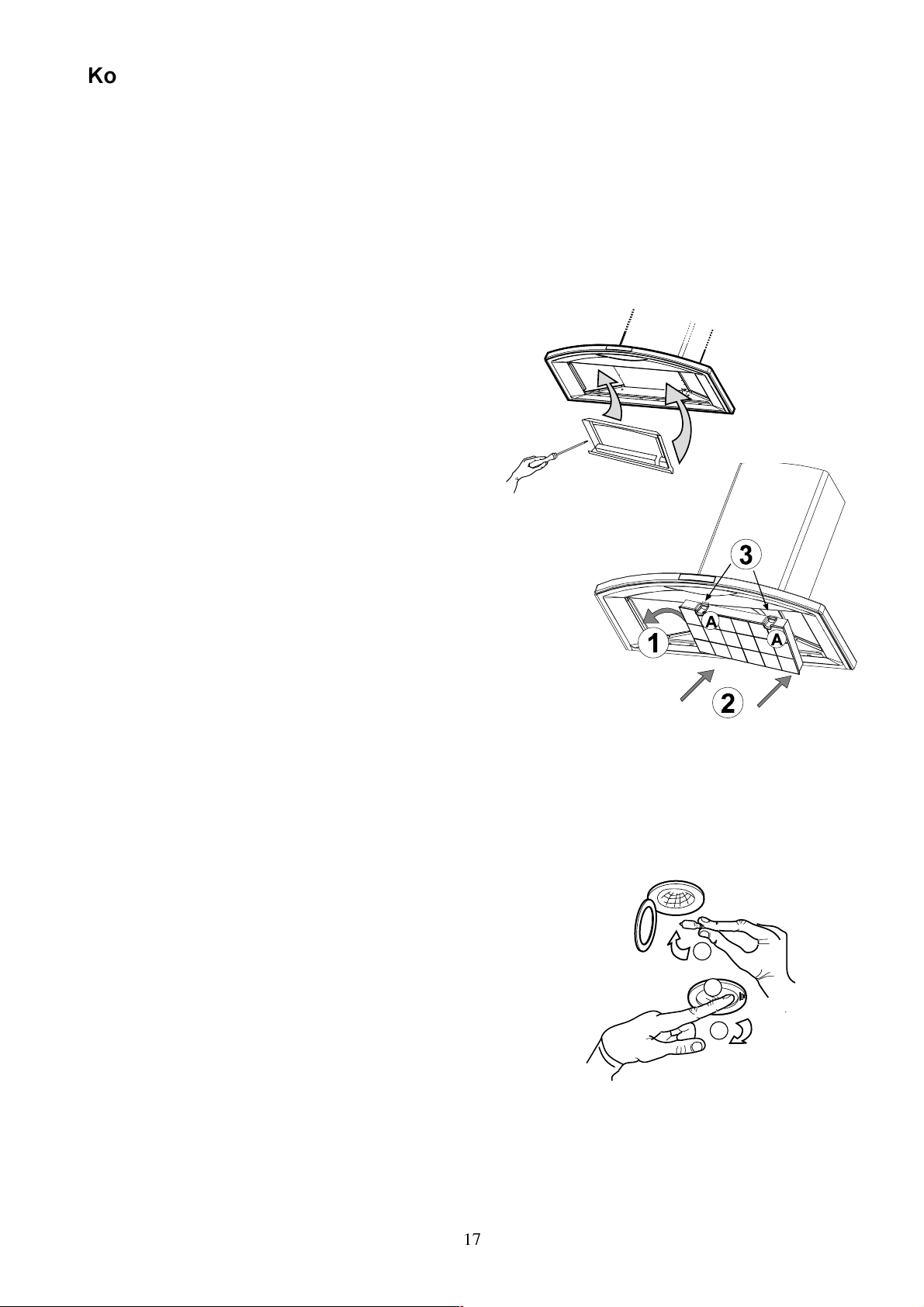

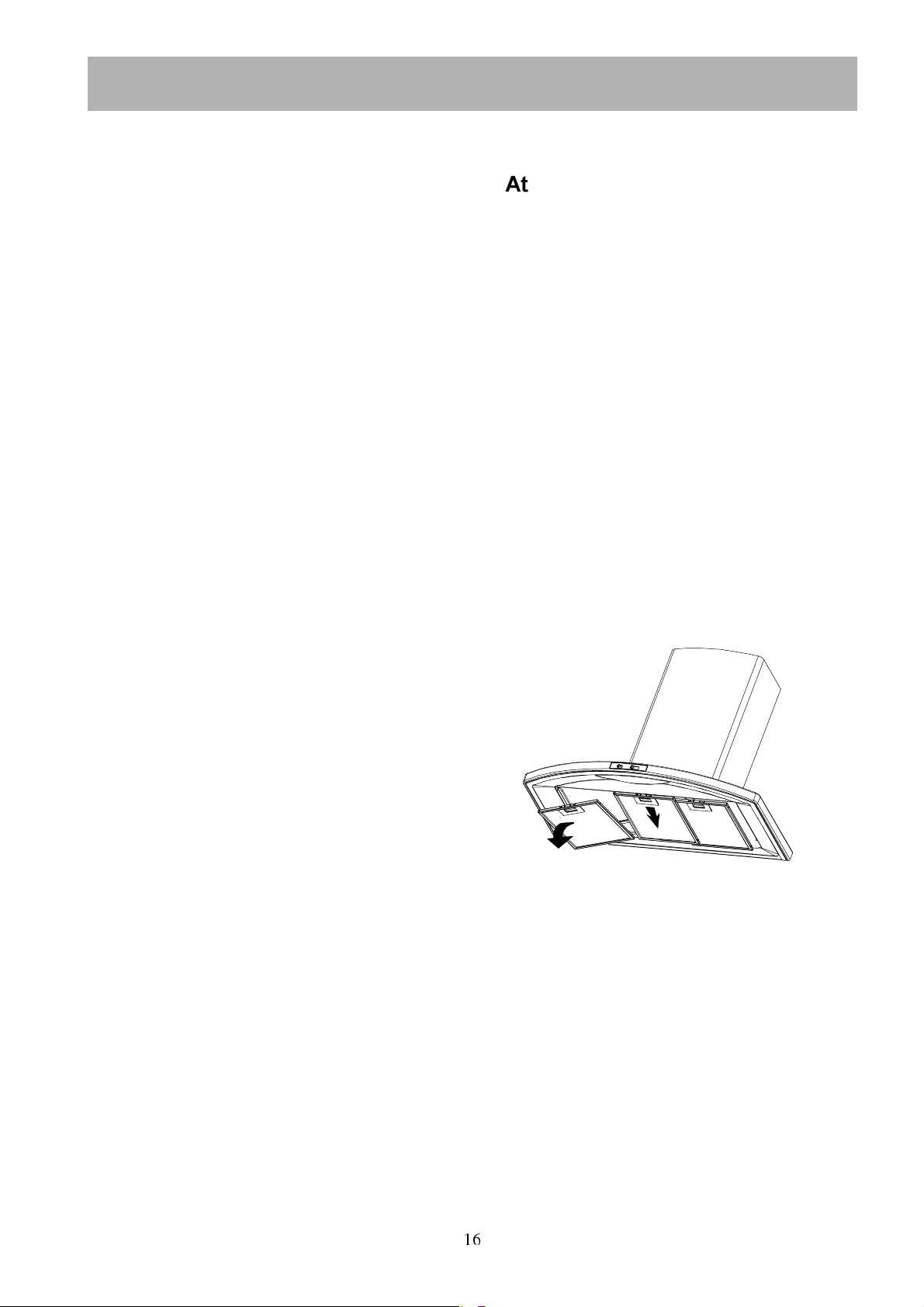

Demonteren van de metalen vetfilters
Schuif de vergrendeling van de metalen
vetfilters eerst naar achteren en trek de cassette dan naar beneden, afb. 3.
Reinigen met de hand
Metaalfiltercassette ca. 1 uur in heet water met
een vetoplossend schoonmaakmiddel weken en
daarna met heet water afspoelen. Proces evt.
herhalen. Cassette afdrogen en weer inzetten.
Afwasautomaat
Metaalfiltercassette in de afwasautomaat
zetten. Sterkste programma en hoogste
temperatuur (min. 65°C) kiezen. Proces evt.
herhalen. Cassette afdrogen en weer inzetten.
Machinaal reinigen van de metalen
vetfilters kan tot lichte verkleuringen
leiden, die echter geen invloed op de
werking hebben.
De binnenkant van de kap alleen met een warm
sopje reinigen. Geen scherpe reinigingsmiddelen,
borstels of schuurmiddelen gebruiken!
Attentie
Als u deze aanwijzingen m.b.t. reiniging van het
apparaat en vervanging resp. reiniging van de
filters niet opvolgt, kan dat tot brand leiden.
Deze aanwijzingen beslist opvolgen!
De fabrikant is niet aansprakelijk voor schade
aan de motor of schade t.g.v. brand die het
gevolg zijn van ondeskundig onderhoud of niet
opvolgen van de bovengenoemde
veiligheidsvoorschriften.
Wij willen u erop wijzen dat alleen het lepelrek
KS-60 resp. 90 cm of het wandpaneel RP 825
resp. 8259 gemonteerd kan worden, beide
accessoires kunnen niet gelijktijdig worden
gemonteerd.
afb. 3
16
Page 7
Koolfilter
Het koolfilter moet worden gebruikt, als het
apparaat als recirculatiekap wordt gebruikt.
Daarvoor is een origineel ELECTROLUX
koolfilter nodig (zie Extra leverbare
accessoires).
Reinigen/vervangen van het koolfilter
In tegenstelling tot andere koolfilters kan het
LONG LIFE koolfilter gereinigd en
gereactiveerd worden. Bij normaal gebruik van
de kap moet het filter eens per twee maanden
worden gereinigd (voor een gemiddeld gebruik
van de kap van 2,5 uur per dag).
Dat kunt u het beste in de afwasautomaat doen.
Normaal reinigingsmiddel gebruiken en de
hoogste temperatuur kiezen (65°C). Het filter
moet apart worden afgewassen, opdat zich geen
etensresten op het filter vastzetten die later nare
luchtjes kunnen veroorzaken. Om de kool weer
te activeren, moet het filter in de oven worden
gedroogd. Boven- en onderwarmte en een
temperatuur van maximaal 100°C kiezen en het
filter 10 minuten lang drogen.
Na ca. 3 jaar moet het filter worden vervangen,
omdat dan het vermogen om wasem op te
nemen ca. 50% minder is geworden.
Montage - afb. 4
Monteer het frame voor het koolfilter met de 5
bijgeleverde schroeven aan de binnenzijde van
de afzuigkap.
Plaats één zijde van het koolfilter in het frame
en draai het enigszins, zodat het in de afzuigkap
past. Fixeer het met de rode knoppen A.
Om het filter los te nemen in omgekeerde
volgorde te werk gaan.
Bij bestelling van een nieuw filter modelnaam en
E-nr. opgeven. Deze gegevens vindt u op het
typeplaatje aan de binnenzijde van het apparaat.
Het koolfilter kunt u bestellen bij de service-
afdeling van ELECTROLUX.
afb. 4
Vervangen van de lamp(en) - afb. 5
Stekker uit het stopcontact trekken.
Afdekkapje (2) indrukken (1) en verwijderen.
Defecte lamp door een gelijkwaardige lamp
vervangen (3).
Afdekkapje weer monteren.
Voordat u contact opneemt met onze service-
afdeling, omdat de gloeilamp niet brandt, eerst
controleren of de lamp stevig vast zit.
3
1
2
afb. 5
17
Page 8
Extra leverbare accessoires
Koolfilter TYPE 150 LONG LIFE E-Nr. 942 118 648
Opbergrooster AR 8-60, 60 cm 942 118 636
Opbergrooster AR 8-90, 90 cm 942 118 637
Muurkast Neem contact op met
onze service-afdeling
Afvoerbuis Neem contact op met
onze service-afdeling
Klantenservice
Geef in geval van storing onze service-afdeling onderstaande gegevens door:
1. modelaanduiding
2. E-nummer
3. F-nummer
Deze gegevens vindt u op het typeplaatje op de binnenzijde van de afzuigkap, achter de vetfilters.
Constructie- en kleurwijzigingen in het kader van de technische ontwikkeling voorbehouden.
Klantenservice
Als u vragen hebt waar deze gebruiksaanwijzing geen antwoord op geeft, kunt u de volgende afdelingen
raadplegen:
Service-informatielijn (0172) 468 300
(voor bezoek servicetechnicus en onderdelen)
Consumentenbelangen
(voor algemene, product- of (0172) 468 172
gebruiksinformatie)
Belangrijk!
Houd bij het opgeven van een storing altijd het E-nr. en F-nr. van uw apparaat bij de hand. Deze nummers vindt
u op de binnenzijde van de afzuigkap, nadat u de vetfilters hebt losgenomen en kunt u het beste hieronder
noteren.
E-nr. ......
F-nr. ......
Bereid het gesprek altijd goed voor. Zo vergemakkelijkt u de diagnose en de beslissing of bezoek van een
servicetechnicus nodig is.
Geef zo nauwkeurig mogelijk op:
- Hoe doet de storing zich voor?
- Onder welke omstandigheden treedt de storing op?
Aan de hand van deze informatie kan onze service-afdeling de juiste
voorbereidingen treffen, zodat het apparaat bij het eerste bezoek van de
servicetechnicus weer hersteld kan worden. Op deze manier hoeft u slechts één maal thuis te blijven.
18
Page 9
Reparatievoorwaarden
Onze reparatievoorwaarden zijn conform de afspraak tussen de
Consumentenbond en Vlehan*.
Art. 1 Aan de consument zal na een melding van een storing zo mogelijk direct, doch uiterlijk binnen één werkdag worden medegedeeld
op welke dag het bezoek van de technicus zal plaatsvinden.
De reparatie zal als regel binnen zeven werkdagen na de melding zijn uitgevoerd.
Art. 2 a) Alvorens de reparatie wordt verricht zal de technicus een onderzoek uitvoeren naar de vermoedelijke oorzaak van de gemelde
storing. Aan de hand hiervan zal hij een zo nauwkeurig mogelijke, gespecificeerde begroting maken van de totale reparatiekosten
inclusief voorrijkosten en diagnose-kosten.
Desgevraagd zal deze begroting door de technicus schriftelijk worden vastgelegd.
b) Indien de consument met het begrote bedrag niet akkoord gaat, zal op verzoek het te repareren toestel worden teruggebracht in
de staat waarin het aan de technicus werd aangeboden. Nadat dit is geschied, zullen alleen de kosten van voorrijden en arbeidsloon
in rekening worden gebracht op basis van de werkelijke bestede tijd, danwel van een vooraf vastgesteld tarief.
Art. 3 Indien tijdens het uitvoeren van de reparatie duidelijk wordt dat:
a) de oorspronkelijke reparatie door redelijkerwijs niet te voorziene omstandigheden niet tegen het begrote bedrag kan worden
uitgevoerd, of
b) ook andere dan in de begroting voorziene reparaties noodzakelijk zijn, zal overleg met de consument plaatsvinden en een
herziene kostenbegroting worden gemaakt.
In geval de consument daarmee alsnog niet akkoord gaat, geldt eveneens het in artikel 2b bepaalde.
Art. 4 De reparatie zal zoveel mogelijk tijdens het eerste bezoek worden uitgevoerd. Indien om het toestel in werkende staat te brengen
een tweede bezoek noodzakelijk is, zal:
a) direct, doch uiterlijk binnen één werkdag door de betreffende service-organisatie of door de technicus met de consument de
datum voor een tweede bezoek worden afgesproken.
b) een herhalingsbezoek zal als regel binnen tien werkdagen na de melding plaatsvinden.
c) voor een tweede of daaropvolgend bezoek zal geen voorrijtarief in rekening worden gebracht, tenzij de noodzaak voor een
herhalingsbezoek aan de consument is toe te schrijven.
Art. 5 De consument ontvangt een gespecificeerde rekening met vermelding van type en serienummer van het apparaat, omschrijving van
de diagnose, toegepaste tarieven, gebruikte onderdelen en materialen en een korte omschrijving van de verrichte werkzaamheden.
De betaling van de rekening dient tegen afgifte van een reparatienota direct contant of door middel van een gegarandeerd
betaalmiddel plaats te vinden.
Art. 6 Op elke uitgevoerde en betaalde reparatie zal bij normaal huishoudelijk gebruik een volledige garantie van minimaal 3 maanden
worden gegeven. Deze garantie omvat het kosteloos uitvoeren van een hernieuwde reparatie. Op de uitgewisselde en betaalde
onderdelen geldt een garantietermijn van 12 maanden.
Bij een beroep op garantie op de reparatie dient de consument op verzoek de gespecificeerde rekening van de voorgaande reparatie
aan de technicus te overleggen.
Art. 7 Indien na driemaal uitvoeren van eenzelfde reparatie hetzelfde defect bij normaal huishoudelijk gebruik opnieuw optreedt binnen
de onder art. 6 bedoelde garantietermijn en redelijkerwijs een afdoend resultaat bij het opnieuw uitvoeren van de reparatie niet
verwacht kan worden, zal aan de consument een nieuw exemplaar of soortgelijk toestel van hetzelfde merk worden aangeboden
tegen bijbetaling op basis van een per product te bepalen jaarlijks afschrijvingspercentage.
Art. 8 Vervangen onderdelen stelt de technicus weer ter beschikking van de consument, met uitzondering van de onder garantie of tegen
een gereduceerde prijs vervangen onderdelen.
Art. 9 Een reparatie dient op zodanige wijze te worden uitgevoerd, dat een toestel daarna weer volledig voldoet aan de
veiligheidsvoorschriften, die op grond van een van fabriekswege aangebracht veiligheidskeurmerk gelden, danwel bij het ontbreken
daarvan, aan de wettelijke vereisten terzake.
Dit houdt ondermeer in, dat reparaties moeten worden uitgevoerd met originele en door de fabrikant ook terzake van
veiligheidskeurmerken en -voorschriften gegarandeerde onderdelen.
* Vereniging Leveranciers van Huishoudelijke Apparaten in Nederland.
19
Page 10
Technische gegevens
Model: EFC 9404 EFC 6404
Afmetingen (in cm):
Hoogte 82-127.5 82-127.5
Breedte 89.8 59.8
Diepte 48 48
Totale aansluitwaarde: 290 W 290 W
Ventilatormotor: 1 x 250 W 1 x 250 W
Verlichting: 2 x 20 W 2 x 20 W
Lengte van het aansluitsnoer: 150 cm 150 cm
Elektrische aansluiting: 220 - 240 V 220 - 240 V
Constructie- en kleurwijzigingen in het kader van de technische ontwikkeling voorbehouden.
Installatie
Uitpakken
Overtuig u ervan dat de afzuigkap compleet en niet
beschadigd is. Meld ontbrekend materiaal of
schade direct aan uw leverancier. Laat kinderen
niet met het verpakkingsmateriaal spelen.
Plaats
Min
50 cm
65 cm
Min
Bij de montage moet tussen de onderkant van de
kap en de bovenkant van het fornuis een afstand
van min. 50 cm (elektrisch fornuis) resp. 65 cm
(gasfornuis) worden aangehouden.
Indien de installatie aanwijzingen van het
gasonderdeel een grotere afstand aangeven moet
hiermee rekening gehouden worden (zie afb. 6).
Elektrische aansluiting
Veiligheidsaanwijzingen voor de elektroinstallateur
Controleer vóór het in gebruik nemen of de
spanning op het typeplaatje overeenkomt met de
netspanning. Als het apparaat is voorzien van een
stekker, kan het aan elk volgens de voorschriften
geïnstalleerd en goed bereikbaar stopcontact
worden aangesloten.
Als vaste aansluiting noodzakelijk is, mag het
apparaat alleen door een erkend elektro-installateur
worden aangesloten. In de elektrische installatie
moet een inrichting zijn aangebracht die het
mogelijk maakt om met een contactopening van
min. 3 mm alle polen van het net te scheiden.
Voor storingen die het gevolg zijn van niet opvolgen
van bovengenoemde aanwijzingen is de fabrikant
niet aansprakelijk.
Vaste aansluiting alleen door een erkend elektro-
installateur!
afb. 6
20
Page 11
Installatie
Toebehoren/Montagemateriaal
6 pluggen Ø 8 mm
6 houtschroeven 5 x 45 mm
2 plaatschroeven 2,9 x 13
4 plaatschroeven 2,9 x 6,5
5 plaatschroeven 3,5 x 9,5
2 metalen haken
1 schouwbeugel
2 slangklemmen
1 luchtgeleider
1 frame voor het koolfilter
1 inbussleutel
Montage - afb. 7
De symmetrie-as aftekenen, het boorschema
(1) op de wand plaatsen en de twee boorgaten
markeren; dan de gaten (2 x Ø 8 mm) boren
(2).
De twee pluggen met haken aanbrengen (3).
De kap op de haken hangen en m.b.v. de
stelschroeven horizontaal richten (4).
De metalen vetfilters (5) verwijderen en twee
boorgaten op de wand aftekenen (6). De kap
losnemen en de gemarkeerde gaten (2 x Ø 8
mm) boren.
De pluggen in de gaten aanbrengen (7) en de
kap weer ophangen; m.b.v. de schroeven (8)
richten en de kap definitief m.b.v. de
meegeleverde schroeven vastzetten (9).
De schouwbeugel (10) met pluggen (9) en
schroeven (11) vastzetten. Let er daarbij op dat
de schouw t.o.v. de kap gecentreerd en
waterpas gericht is.
Afzuigkap (S): een buis/slang aanbrengen
tussen uitgangsopening en muurkast of wand/
dakaansluiting en met de meegeleverde
slangklemmen vastzetten.
Recirculatiekap (K): luchtgeleider met de
twee meegeleverde schroeven (2,9x13 mm)
vastzetten (13).
De elektrische aansluiting uitvoeren (14) (zie
hoofdstuk Elektrische aansluiting).
De schouw aanbrengen (15) en op de bovenste
schouwbeugel vastzetten met de twee
meegeleverde schroeven (2,9x6,5 mm) (16).
Het onderste deel van de schouw naar beneden
laten glijden (17) en aan het bovenste deel van
de kap vastzetten met de twee meegeleverde
schroeven (2,9x6,5 mm).

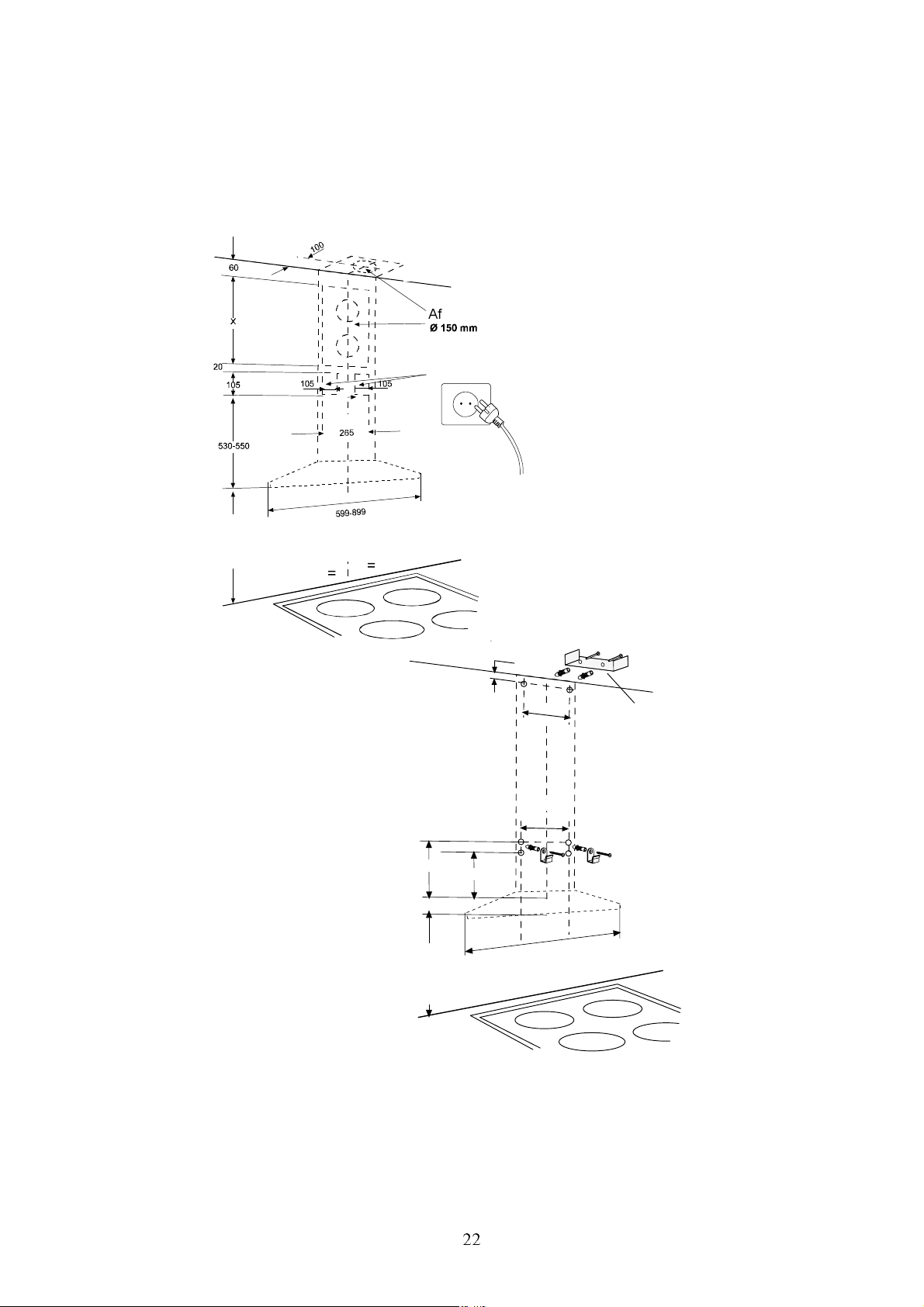

Elektrisch fornuis 500 mm
Gasfornuis 650 mm
Kolen- en oliefornuis min.700 mm
afb. 7
21
Page 12
Elektrisch fornuis 500 mm
Gasfornuis 650 mm
Kolen- en oliefornuis min.700 mm
Afvoeropening
Stopcontact
22
350
330
Elektrisch fornuis 500 mm
Gasfornuis 650 mm
Kolen- en oliefornuis min.700 mm
240
270
599-899
Montagestrip
22
Page 13
The Electrolux Group. The world´s No.1 choice.
The Electrolux Group is the world´s largest producer of powered appliances for kitchen, cleaning and outdoor use. More than 55 million Electrolux
Group products (such as refrigerators, cookers, washing machines,vacuum cleaners, chain saws and lawn mowers) are sold each year to a value
of approx. USD 14 billion in more than 150 countries around the world.
© Electrolux 2003
LI2HLA Ed. 09/04
Loading...
