Ventilatoren må bare brukes i privathusholdninger og til normal husholdningsbruk. Den oppfyller internasjonale
sikkerhetsforskrifter og kvalitetsstandarder. Alle sikkerhetstiltak kan likevel ikke fjerne absolutt all fare for
ulykker.
Les derfor nøye gjennom anvisninger, råd og advarsler før du installerer og begynner å bruke ventilatoren. Vær
spesielt oppmerksom på tekster med en varseltrekant, for å unngå skader på personer eller eiendom. Husk å ta
vare på instruksjonsboken, som må følge med dersom ventilatoren selges eller overlates til en annen person.
Ved installasjon og service
Elektriske installasjoner/tilkoblinger skal utføres
av autorisert personell. Montering skal gjøres av
kyndig person. Arbeid utført av person uten
tilstrekkelig kunnskap kan forringe produktet
eller føre til skade på person og/eller eiendom.

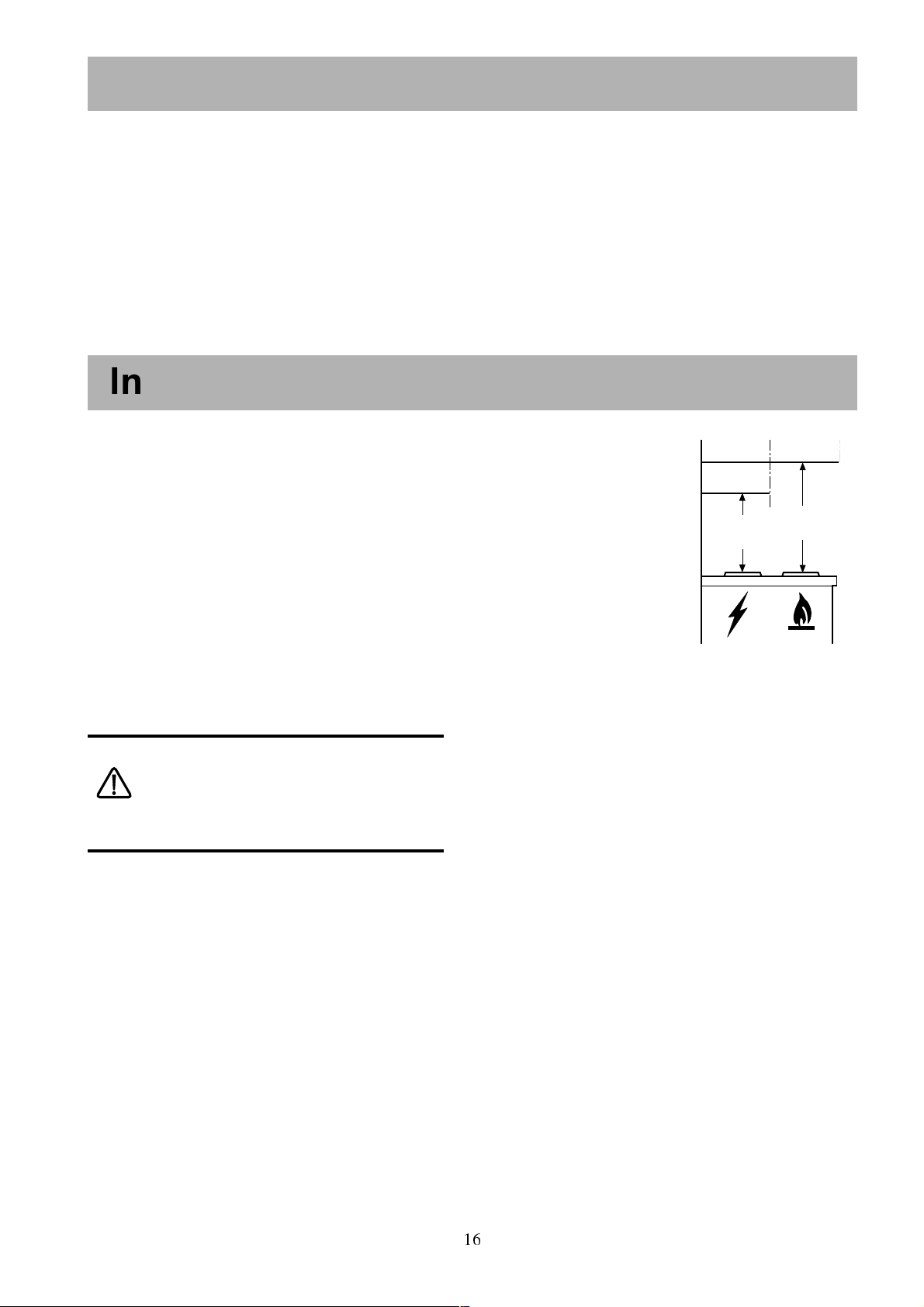

Minste tillatte avstand fra ventilatorens under-
side til elektrisk komfyr eller ovn er 50 cm, og til
gasskomfyr eller topp 65 cm.
Dersom installasjonsveiledningen for et gassapparat oppgir en større avstand, må denne
følges.
Påse at tilførselskabelen ikke kommer i klem
ved installasjonen.
Ventilatoren er elektrisk frakoblet kun når
pluggen eller sikringene er tatt ut.
Vær oppmerksom på at utblåsningsluften ikke
må lede inn i en kanal som brukes for røykgasser fra ovn eller fyranlegg som benytter
annen energiform enn elektrisitet, som f.eks.
parafin eller ved.
Ved bruk
La aldri frityrkoking, smelting av fett,parafin
eller annet lettantennelig materiale stå uten
tilsyn. Ved en eventuell brann: Slå umiddelbart
av kjøkkenventilatoren og komfyren. OBS!
Kvel ilden med et lokk. Bruk aldri vann.
Flambering bør ikke skje under ventilatoren.
Dette kan forårsake brann. Tenk også på at
stekefett kan ta fyr dersom det blir overopphetet. La ALDRI en stekepanne stå på uten
tilsyn.
Ventilatorens fettfilter skal rengjøres regelmes-
sig for å unngå at det kan dryppe fett ned på
kokesonen og forårsake brann. Se videre under
overskriften Vedlikehold og rengjøring i
instruksjonsboken.
Ved skroting
Hindre at det skjer ulykker med den kasserte
ventilatoren. Ta ut støpselet og kapp deretter
kabelen der den kommer ut fra
ventilatoren. Kontakt eventuelt din kommune
om hvor du kan kaste ventilatoren.
11
Page 3
Beskrivelse av ventilatoren
To system er mulige:
For utblåsing via kanalsett (ekstrautstyr) og
kanal.
Resirkulasjon av luften gjennom kullfilter
(ekstrautstyr).
Advarsel! Modell EFCR 143 er modeller med
ekstern motor.
Motor/vifte enhet må da plasseres i et annet rom
eller utvendig.
Koplingsslangen må ikke koples til en kanal
som benyttes for røykgasser fra ovn,
fyranlegg og lignende.
Tilbehør
Dette følger med ventilatoren:
1 ventilatorhette komplett med betjeningspanel,
belysning og viftemotor (modell EFCR 143 er
ikke utstyrt med motor og må tilkobles en
utvendig vifte).
1 teleskopisk støttestruktur med
utsugingsgruppe.
1 skjerm.
1 sjablong til boring.
1 retningsstykke for kullfilterdrift (Kun modell
EFC 1436).
1 plastpose som inneholder: ekspansjonsplugger,
skruer og dokumentasjon.
2 fettfilter
Følgende bestilles gjennom forhandleren:
Kullfilter, Type 160.
Kullfilter skal brukes når viftenbyttes for
resirkulering.
D
A
For utblåsing gjennom kanal
Luften føres ut i friluft ved hjelp av et rør som
festes til koblingsflensen A. Fig. 1.
For å oppnå best mulige ytelser, må hullet ha en
diameter som svarer til avløpsåpningen.
Resirkulering
Advarsel! Modell EFCR 143 er ikke beregnet på
resirkulering og, må kun benyttes til utblåsning og
må tilkobles utvendig motor/vifte enhet.
Luften filtreres ved hjelp av et aktivt kullfilter og
føres ut i kjøkkenet igjen gjennom den øvre
risten på avløpsrøret. Fig. 2.
Der er nødvendig med et originalt kullfilter
ELECTROLUX Type 160 for resirkulering.
Fig. 1
Fig. 2
12
Page 4
Bruk av ventilatoren
Fig. 3
ABC
D
E
Betjeningspanel
Best resultat oppnås ved å benytte lav hastighet
under normale forhold og høy hastighet ved mye
matos og damp.
Sett igang ventilatoren noen få minutter før du
starter matlagingen, slik at det oppstår
undertrykk i kjøkkenet. Etter at matlagingen er
avsluttet, bør ventilatoren fortsatt gå i 15
minutter eller til all matos er borte. Bryterne er
plassert på forsiden av apparatet.
A -Slå av ventilatormotor
B -Starte ventilator og velge hastighet 1-2-3-1-
2.............
C -Angir hastighet 1 (LED)
D -Angir hastighet 2 (LED) og fullt fettfilter
E - Angir hastighet 3 (lysdiode) og fullt kullfilter
F -Angir intensivmodus (lysdiode)
G -Knapp for hastighet i intensivmodus.
Intensivmodus varer i 5 minutter:
Dersom ventilatoren var slått på da
intensivmodus ble startet, går ventilatoren
tilbake til valgt hastighet når tiden (5
minutter) er gått.
Hvis ventilatoren var slått av da
intensivmodus ble startet, slås ventilatoren av
når tiden (5 minutter) er gått.
Bruk gjerne intensivmodus som etteravtrekk.
Hvis du vil avbryte intensivmodus før tiden
er gått, trykker du på knapp A eller B.
H-Belysning av
I-Belysning på
Dersom ventilatoren eller bryterne ikke fungerer:
koble apparatet fra strømnettet i 5 sekunder og sett
det deretter igang igjen.
GHI
F
aktivere varsellampen for fullt filter på følgende
måte:
Trykk på tastene B og G samtidig og hold dem
nedtrykt i 3 sekunder. Først tennes LEDen til
fettfilteret D. Når også LEDen til kullfilteret E
tennes, er varsellampen for fullt filter aktivert.
Når du skal deaktivere varsellampen må du trykke
på nytt på tastene B og G og hold dem nedtrykt i
tre 3 sekunder helt til LEDen til kullfilteret E
slukkes.
LED til fettfilter (D)
LEDen D blinker når fettfilteret må rengjøres.
Rengjøring er nødvendig etter ca. 40 brukstimer.
Les vedlikeholdsanvisningene for fettfilteret.
LED til kullfilter (E)
LEDen E til kullfilteret blinker når det er
nødvendig å skifte ut filteret.
Utskiftning er nødvendig etter ca. 160 brukstimer.
Les vedlikeholdsanvisningene for utskiftning av
kullfilteret.
Tilbakestilling av varsellampen
Etter å ha rengjort eller skiftet ut filtrene, må du
trykke på knapp A i 3 sekunder til LED D for
fettfilteret eller LED E for kullfilteret slutter å
blinke.
Advarsel! Tilbakestilling av metningsindikatoren
MÅ gjøres på stand-by: koble aldri ventilatoren fra
strømnettet.
Korrekt ventilasjon
For at ventilatoren skal fungere korrekt må det
være undertrykk på kjøkkenet. Derfor må vinduene
på kjøkkenet være lukket og et vindu i et tilliggende
rom må stå åpent.
Kontrollanordning til fettfilter og
kullfilter
Denne kjøkkenviften er utstyrt med en anordning
som signalerer når du må rengjøre fettfilteret eller
skifte ut kullfilteret (i tilfelle utsugingsversjon med
kullfilter).
Kjøkkenviften leveres fra fabrikken uten kullfilter,
derfor er varsellampen for fullt filter deaktivert.
Hvis kjøkkenviften brukes med kullfilter må du
Viktig å vite
Dersom ventilatoren brukes samtidig med en peis
eller ovn som tar sin luft inne i rommet, kan det
oppstå undertrykk slik ut røyk trekkes inn i rommet.
Sørg da for å åpne et vindu e.l. slik at peisen/ovnen
får tilstrekkelig med luft. Gjelder ikke dersom
ventilatoren benyttes med kullfilter.
13
Page 5
Vedlikehold og rengjøring
Steng alltid av strømmen til ventilatoren ved å trekke ut kontakten eller ta ut sikringen før rengjøring.
Rengjør filteret ofte. Fettbelegget i filteret og kanalen utgjør brannfare dersom man f.eks. skulle glemme
å slå av en kokeplate (eller ved annen overoppheting).
Utvendig rengjøring
Ventilatorens ytterside rengjøres med en fuktig klut
og mildt rengjøringsmiddel. Bruk ikke etsende,
ripende eller brannfarlige midler ved rengjøringen.
Rengjøring av fettfilter
Rengjøring bør skje hver eller annenhver måned
avhengig av bruken. Jo renere filteret er, desto
bedre tar det opp fett.

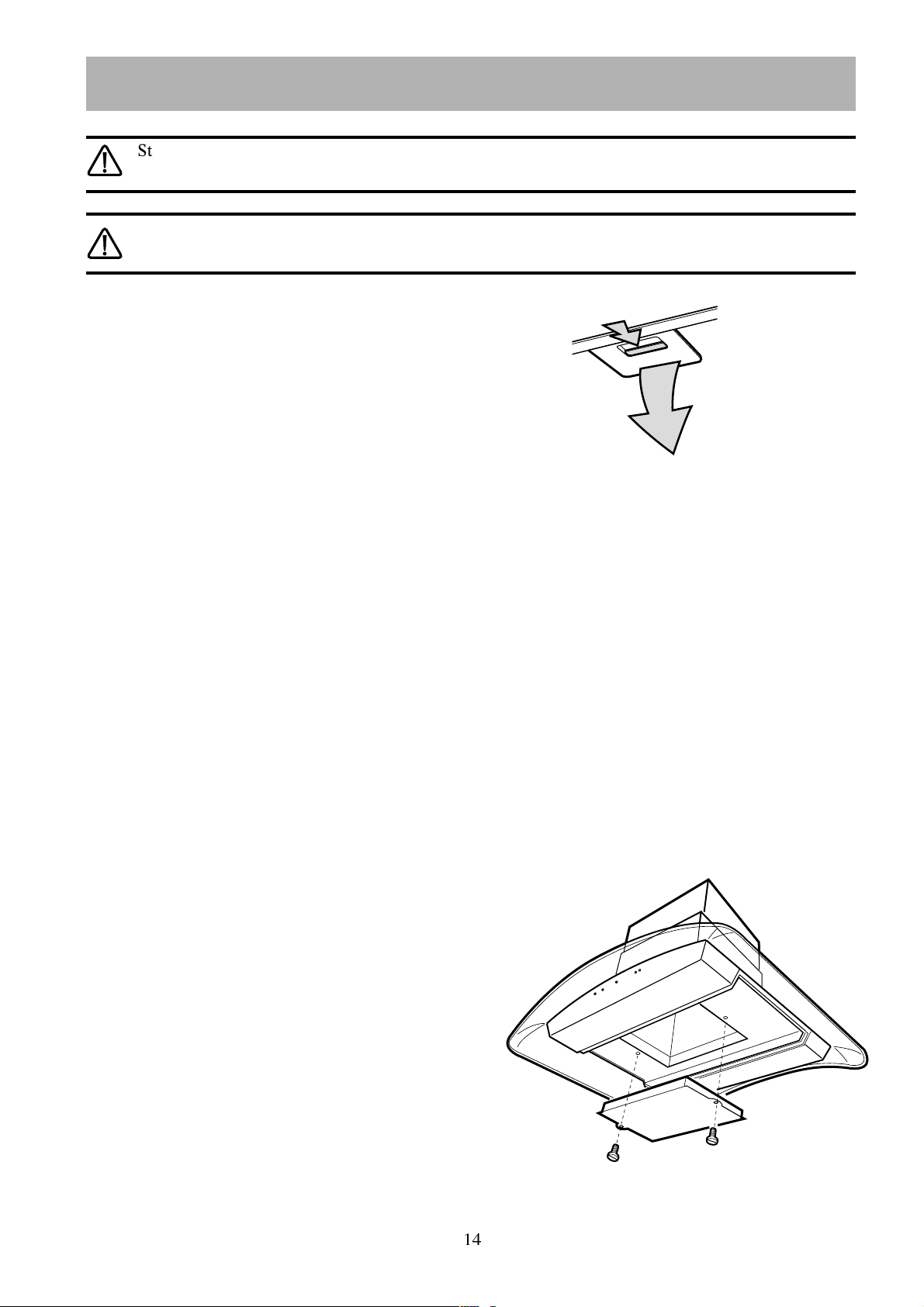

Slik tar du ut fettfilteret - Fig. 4:
Trykk klemmen på metallfettfilteret bakover, og
ta filteret ut ved å trekke det nedover.
Fettfilteret består av aluminiums-tråder som fanger
opp fettpartiklene. Filteret rengjøres i varmt vann
med fettløsende oppvaskmiddel eller i
oppvaskmaskinen. La filteret tørke før du setter
det på plass igjen.
OBS! Vasking i oppvaskmaskinen kan gi
fargeendringer på filteret.
Fig. 4
Kullfilter
Kullfilteret brukes kun når ventilatoren er koplet
til et system for resirkulering.
For å gjøre dette trengs et originalt
ELECTROLUX kullfilter (tilgjengelig hos din
nærmeste servicerepresentant).
Filteret kan ikke rengjøres eller anvendes på
nytt.
Det er en generell regel at kullfilteret bør skiftes
ut hver fjerde måned.
Tilpasning Fig. 5
Ta ut fettfiltrene.
Ta ut kullfilteret ved å skru ut de to skruene som
holder filteret fast, og dra filteret ned.
OBS! Glem ikke å rengjøre fettfilteret
regelmessig.
For demonteringen må du gå frem på den
samme måten men i motsatt rekkefølge.
Når du skal bestille nye filter må du alltid huske
å spesifisere ventilatormodellens kode. Dette
nummeret er oppført på dataskiltet på innsiden
av ventilatoren.
Kullfilteret kan bestilles hos Electrolux.
Fig. 5
14
Page 6

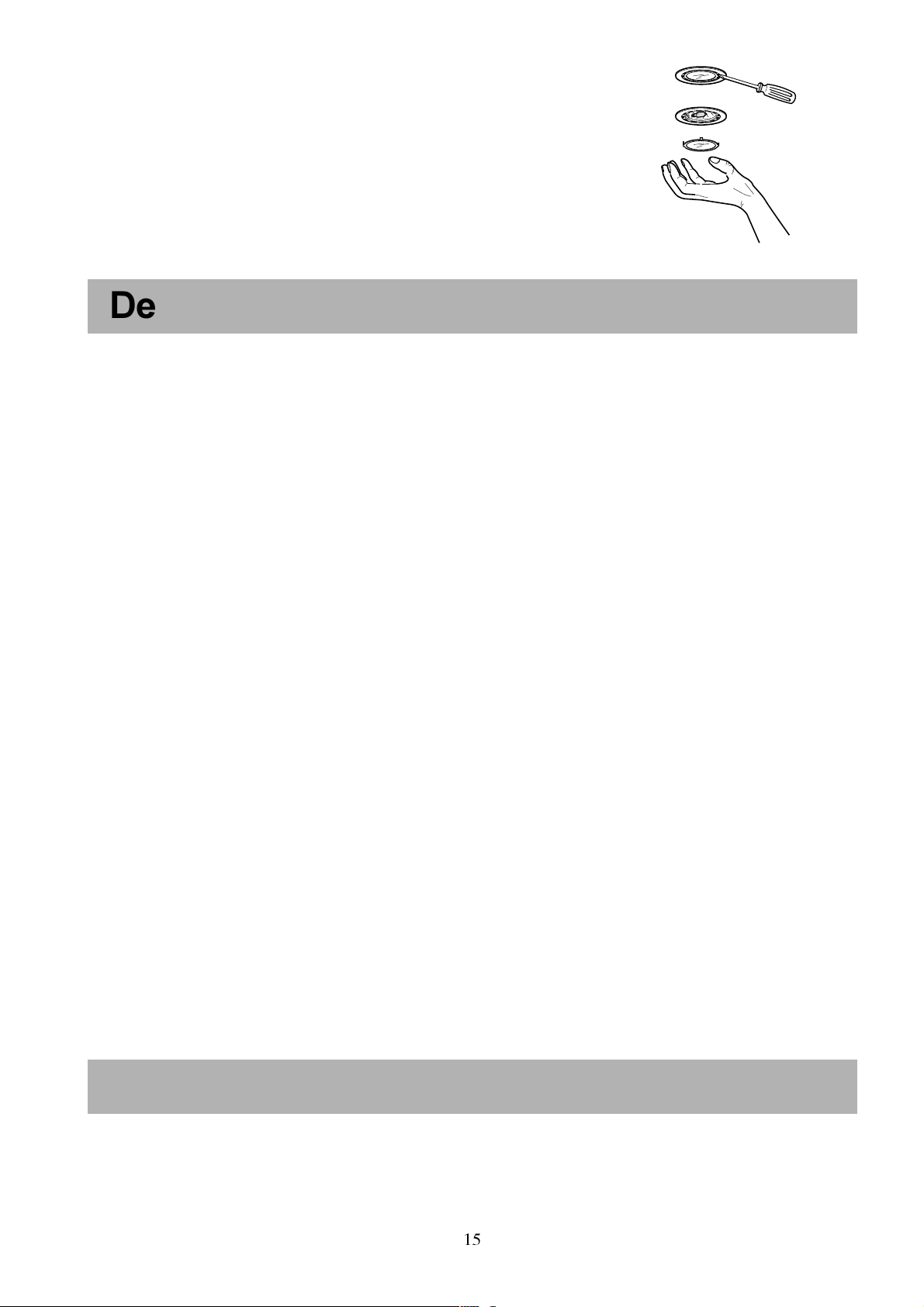

Skifte av lampe
Slå av strømmen til viften før pæren skiftes. Slik
skiftes pæren - Fig. 6:
Åpne lyspæredekselet ved hjelp av en
skrutrekker.
Bytt ut den ødelagte lyspæren med en lyspære
av samme type.
Sett lyspæredekselet på plass igjen.
Fig. 6
Dersom ventilatoren ikke fungerer
Kontroller disse punktene før du tilkaller service:
Er sikringene gått ? Sjekk begge to eventuelt ved å bytte de ut.
Er støpselet skikkelig i ?
Er slangen montert korrekt?
Er fettfilteret skikkelig rengjort?
Er pærene hele eller skrudd skikkelig i?
Dersom feilen er der fortsatt, må du kontakte din elektrohandler, vår sentrale serviceavdeling eller en av våre
servicekontakter rundt om i landet. Bruk kun reservedeler som forhandles av disse. Gjør ingen inngrep i ventilatoren som kan føre til skade på person og/eller eiendom.
Service og reservedeler
Husk alltid å oppgi produktnummer, modelbetegnelse, serienummer og kjøpsdato ved bestilling av service eller
reservedeler. Dette finner du på dataskiltet på undersiden av ventilatoren. Ved å ta ut fettfilteret vil du kan lese
av informasjonen på skiltet.
Service
Ved behov for service på ditt produkt, bør du kontakte din lokale elektrohandler for å få opplysninger om vår
lokale reparatør.
Du kan også ringe 81530222, eller besøke vår internettadresse www.electrolux.no der du finner frem til
nærmeste reparatør.
Reservedeler
Kan bestilles på:
Telefon22635850
Fax22725880
Internett[email protected]
Leveringsbetingelser
Produkter solgt til forbruker i Norge, er underlagt Lov om forbrukerkjøp.
Der det inntreffer feil eller mangler som omfattes av loven innen lovens frister, utbedres dette uten omkostninger
for deg. Feil eller skader som oppstår i reklamasjonstiden som er brukerbetinget eller ligger utenfor
leverandørens kontroll, omfattes ikke av loven. En reparasjon vil da normalt belastes bruker.
All service/reparasjon innenfor produktets reklamasjonstid, skal utføres av serviceverksteder godkjent av
leverandør. Inngrep/reparasjoner skal kun utføres av fagperson og i henhold til gjeldende forskrifter.
For ytterligere informasjon om leveringsbetingelser, be om forhandlers kjøpsinnformasjon.
Ved næringskjøp mellom to profesjonelle parter gjelder egne bestemmelser.
Ekstra tilbehør
Kullfilter Type 160
Utvendig motor (for utendørs installasjon) 942 121 135
Utvendig motor (for innendørs installasjon) 942 121 182
15
Page 7
Tekniske data
EFCR 143EFC 1436
Yttermått (cm)Høyde75,2-9375,2-93
Bredde100100
Dybde7070
Belysning4 x 20 W4 x 20 W
Fettfilter22
Spenning230 V230 V
Totaleffekt270 W**240 W
** Utvendig motor (for utendørs installasjon) 942 121 135
Utvendig motor (for innendørs installasjon) 942 121 182
Installasjon
Utpakking
OBS! Kontroller at ventilatoren ikke er skadet.
Eventuelle transportskader skal umiddelbart meldes
til den som har ansvaret for transporten. Skader,
feil og eventuelt savnede deler skal umiddelbart
meldes til selgeren. Fjern emballasjen slik at små
barn ikke kan leke med den.
Min
50 cm
Min
65 cm
Plassering
Avstanden mellom en koketopp og undersiden av
fettfilteret skal være minimum 50 cm. Til en topp
med gassbrennere skal minimumsavstanden være
65 cm. Fig. 7.
Advarsel! Utblåsingsluften må ikke lede
inn i en kanal som benyttes for røykgasser
fra ovn eller fyranlegg som benytter annen
energiform en elektrisitet som feks. ved
eller parafin.
Elektrisk tilkobling
Stikkontakten bør plasseres inni kanalen.
Ventilatoren er utstyrt med ledning og jordet plugg
for tilkobling til 230V.
Fig. 7
16
Page 8
Installasjon

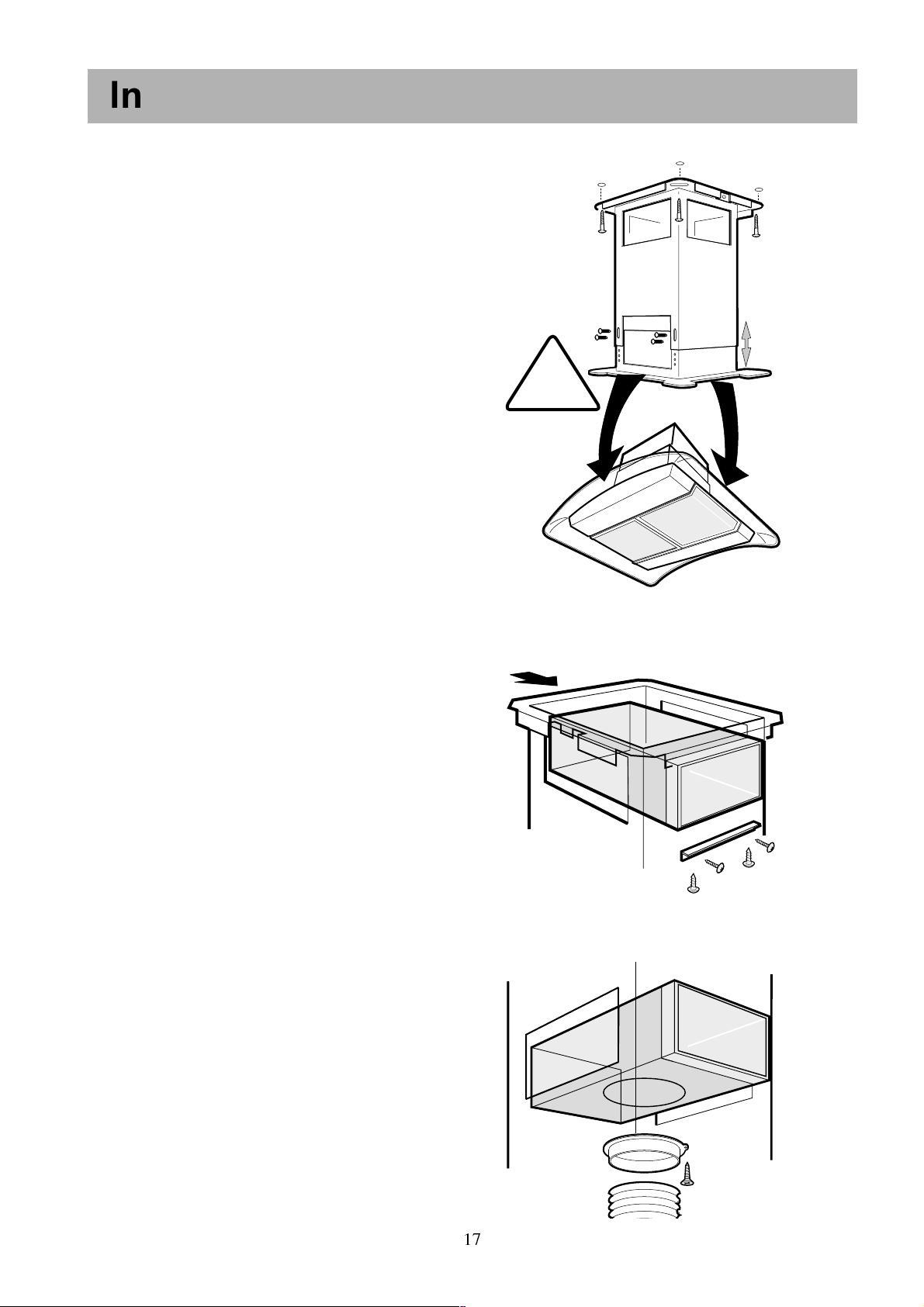

Montering av ventilatoren
Still inn riktig høyde for den teleskopiske
bærekonstruksjonen.
Begge delene av den teleskopiske
bærekonstruksjonen må festes til hverandre med
de 8 skruene "a" (Fig. 8). Beregn
ventilatorhøyden på 290 mm og
minimumsavstanden fra komfyren (Fig. 7).
Før du fortsetter med installasjonen, går du
frem på følgende måte:
For evakuering:
Fest en evakueringsslange med diameter 150 mm
som er lang nok til å nå ventilatorens
tilkoblingsstuss, når ventilatoren er satt på plass.
For resirkulering: Monter fast deflektoren fra
siden gjennom hullene på den teleskopiske
bærekonstruksjonens øvre del (Fig. 9).
OBS! Hullene som brukes, må være i rett
vinkel mot kanalenhetens øvre festepunkter
"c" (Fig. 8).
Fig. 8
!
a
b
a
b
c
b
Fest deflektoren med medfølgende konsoll og 4
skruer (Fig. 9).
Fest tilkoblingsringen på deflektoren nedenfra
(med bajonettfeste vri med urviseren og fest
med en skrue Fig. 10).
Fest en slangebit med diameter 150 mm som er
lang nok til å nå ventilatorens tilkoblingsring, når
ventilatoren er satt på plass (Fig. 10).
For alle versjoner:
Bor hull i taket i henhold til boremalen.
Fest bærekonstruksjonen til taket med 4 skruer
og plugger "b" (Fig. 8).
Ytterkanalens sider med festepunkter tilsvarer
festepunktene "c" (Fig. 8) på bærekonstruksjonen.
Ventilatoren leveres med monteringsfester som
passer til de fleste tak, men en kyndig
installatør må rådspørres slik at riktig
monteringssett blir valgt.
Fig. 9
17
Fig. 10
Page 9

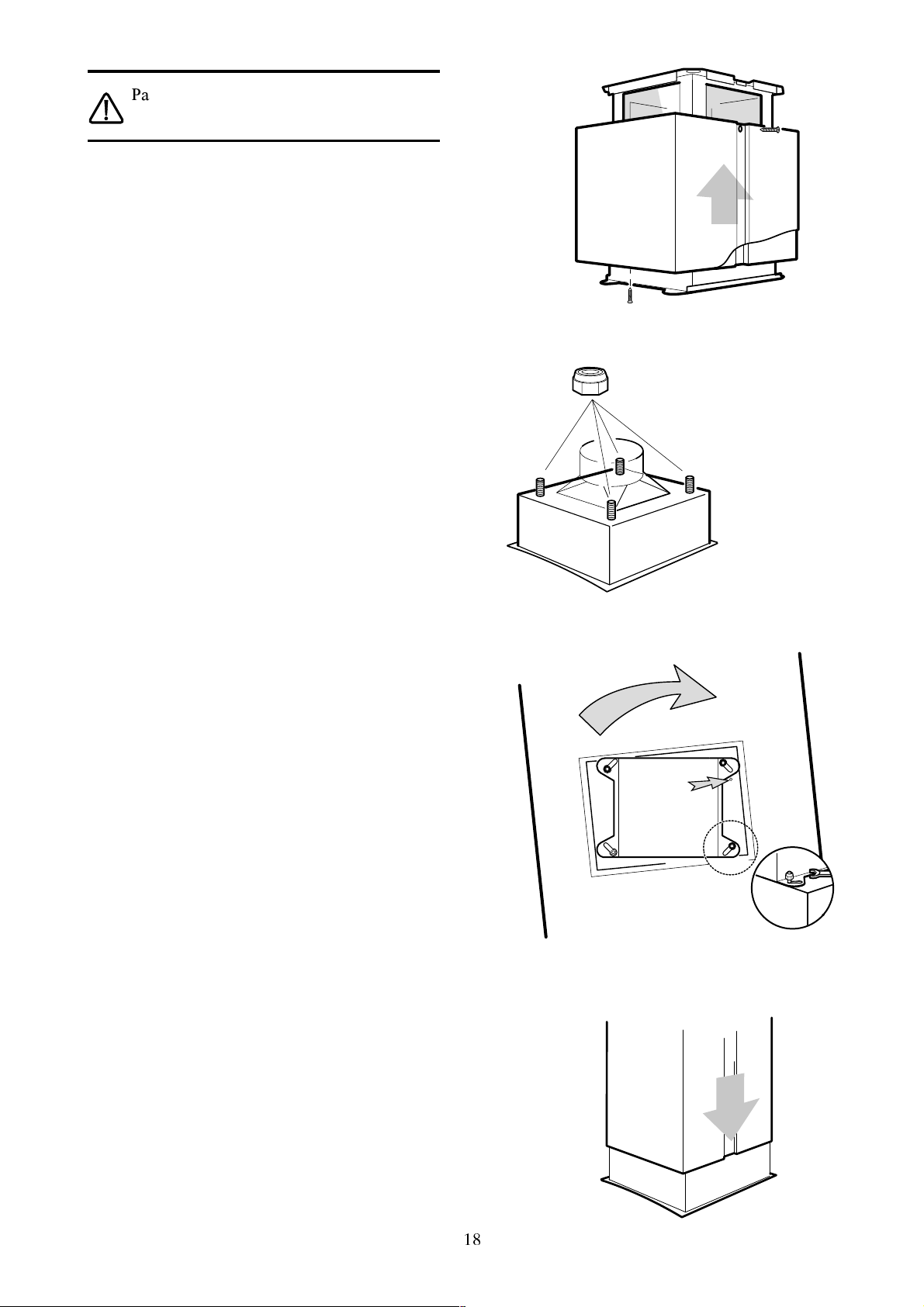

Pass på at ventilatoren ikke er tilkoblet
strømnettet.
Skru foreløpig sammen kanalens øvre og nedre
del med en skrue "a" (Fig. 11).
Fest kanalens øvre del til bærekonstruksjonen
"b" (Fig. 11).
Sett på selvlåsende muttere på de fire boltene
som sitter på ventilatorens overside (Fig. 12).
Sett glassdelen på ventilatoren.
Heng opp ventilatoren på bærekonstruksjonen
ved å sette de ovennevnte boltene med muttere
i sporene på bærekonstruksjonens underside. Vri
på ventilatoren til den stopper "a" (Fig. 13).
Dra til mutterne "b" helt (Fig. 13).
Fig. 11
b
a
Sikre ventilatoren med en skrue "c" (Fig. 13).
Koble evakueringsslangen til ventilatoren.
Dersom kaldrasspjeld brukes, kontrollerer du at
det fungerer riktig og ikke blokkeres av slangen.
Sett kontakten i strømuttaket.
Ta bort skruen som holder de to ytre
kanaldelene sammen.
Skyv kanalens nedre del nedover og juster den
inn på ventilatorens overside (Fig. 14).
Montering av fettfilter
Plasser filteret i ventilatorens bakkant og før
håndtaket oppover til filteret låses fast.
Fig. 12
a
c
b
Fig. 13
18
Fig. 14
Page 10
Tilkobling til en utvendig motor
Kun modell EFCR 040
Ventilatorhetten leveres ikke med motor og må
derfor tilkobles en utvendig motor (må anskaffes
separat).
Foreta den elektriske tilkoblingen via kontaktene på
apparatet. - Må gjøres av autorisert innstallatør.
Utvendig motor (for utendørs installasjon)
942 121 135
Utvendig motor (for innendørs installasjon)
942 121 182
Advarsel: Benytt kun en motor fra Electrolux
Tilkobling av avtrekksrøret til en utvendig
motor
Monter den utvendige motoren i en nisje som er
tilstrekkelig vid og overhold gjeldende forskrifter.
Den utvendige motoren må kobles til
ventilatorhetten med et avtrekksrør med
tilstrekkelig stor diameter (min. Ø 150 mm).
Jo lengre avtrekksrøret er, jo lavere blir
sugekapasiteten.
Derfor må ikke lengden på avtrekksrøret overstige
7 meter.
Utstyret som trengs for å koble ventilatorhetten til
den utvendige motoren (rør, elektriske ledninger
osv.) følger ikke med og må anskaffes separat.

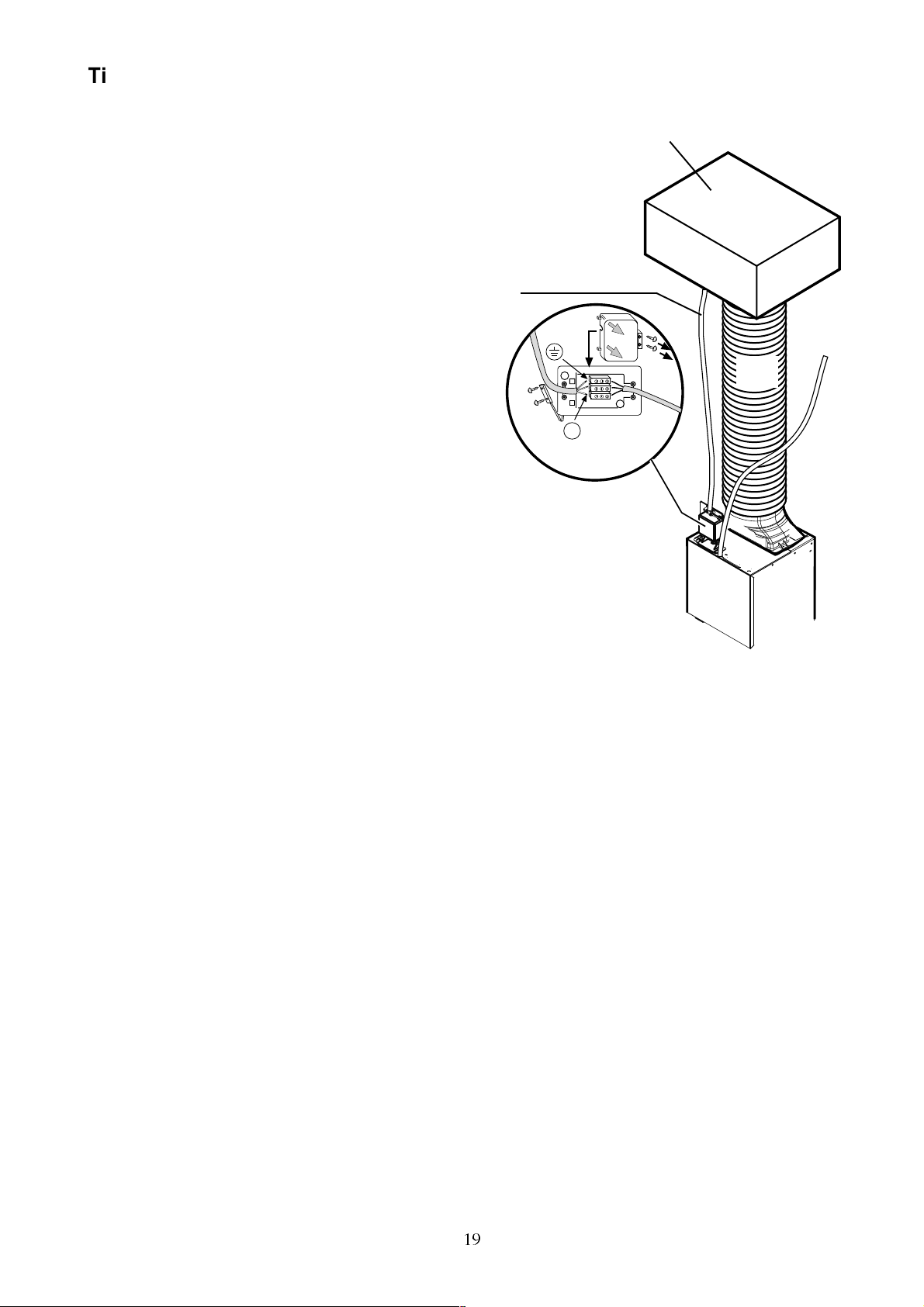

Elektrisk tilkobling av den utvendige
motoren - Må gjøres av autorisert innstallatør.
Kontroller posisjonen til rom B for elektrisk
tilkobling, som er plassert oppå ventilatorhetten.
Fjern skruene S slik at du kan åpne dekselet til
rom B.
Åpne kabelklemmen ved å fjerne skruene L.
For tilkobling av ventilatorhetten til motoren
benyttes en elektrisk ledning av typen H05 VVF
(3 x 0,75).
Koble lederne i ledningen fra motoren til
klemmebrettet i rom B på ventilatorhetten.
Lukk kabelklemmen med skruene L.
Lukk dekslet B og fest skruene S.
Foreta den elektriske tilkoblingen av
