Gebrauchsanweisung , Notice d'utilisation et d'installation, Installatie- en gebruiksaanwijzing
EFC 1460
EFC 1420
User manual, Istruzioni per l'uso,
Instrucciones de montaje y manejo, Manual de Instruções
EFC 1420
D
F
NL
UK
EFC 1460
I E P
Page 2
D
Inhalt Seite 2
F
NL
UK
I
E
P
Inhalt
Sicherheitshinweise............................................................................................................................................. 3
für den Küchenmöbel-Monteur ...............................................................................................................................3
für den Benutzer ......................................................................................................................................................3
Allgemeines.......................................................................................................................................................... 4
Abluftbetrieb ............................................................................................................................................................4
Umluftbetrieb ...........................................................................................................................................................4
Bedienung der Dunsthaube - EFC 1460 ...........................................................................................................5
Sommaire page 15
Inhoudsopgave pagina 27
Contents page 41
Indice pagina 54
Índice pagina 66
Índice página 77
D
Bedienung der Dunsthaube - EFC 1420 ...........................................................................................................6
Wartung und Pflege ............................................................................................................................................. 7
Reinigung .................................................................................................................................................................7
Metallfettfilter ..........................................................................................................................................................7
Öffnen der Metallfettfilter .......................................................................................................................................7
Achtung ...................................................................................................................................................................7
Aktivkohlefilter.........................................................................................................................................................8
Austausch der Lampe(n) .........................................................................................................................................8
Sonderzubehör ..................................................................................................................................................... 9
Kundendienst ....................................................................................................................................................... 9
Technische Daten .............................................................................................................................................. 10
Installation .......................................................................................................................................................... 10
Auspacken .............................................................................................................................................................10
Platzierung .............................................................................................................................................................10
Elektroanschluß .....................................................................................................................................................10
Zubehör/Montagematerial...................................................................................................................................... 11
Montage .................................................................................................................................................................12
Bevor Sie jedoch Ihre neue Dunsthaube in Betrieb nehmen, lesen Sie erst diese Bedienungs- und
Montageanleitung.
Um Risiken zu vermeiden, die der Betrieb elektrischer Geräte mit sich bringt, ist es wichtig, daß die Dunsthaube
korrekt installiert wird und Sie die Sicherheitsvorschriften beachten.
Heben Sie die Bedienungsanleitung an einem Ort auf, an dem Sie sie jederzeit greifen können.
2
Page 3
Sicherheitshinweise
für den Küchenmöbel-Monteur
Das Abluftrohr muß bei Abluftbetrieb einen
Durchmesser von 150 mm haben.
Nur für Modell EFC 1460 X / 942 120 706:
Falls ein Abluftrohr in Wand oder Dach mit
einen Durchmesser von 125 mm schon besteht,
kann der mitgelieferte Reduzierstutzen, 150/125
mm, verwendet werden.
Auf Bestellung sind je nach Bedarf Rohre
unterschiedlicher Formen und Durchmesser
sowie ins Freie leitende Abluftsysteme
(Teleskop-Mauerkasten) verfügbar, weitere
Einzelheiten beim Kundendienst erfragen.
Bei Montage der Dunstabzugshaube sind
folgende Mindestabstände von der
Kochstellen-Oberkante bis Unterkante der
Dunstabzugshaube einzuhalten:
Elektroherde 500 mm
Gasherde 650 mm
Bei gleichzeitigem Betrieb von
Dunstabzugshaube im Abluftbetrieb und
Feuerstätten darf im Aufstellraum der
Feuerstätte der Unterdruck nicht größer als
4PA (4x10
Die Abluft darf nicht in einen Rauch- oder
Abgasschornstein eingeleitet werden. Das
Einleiten der Abluft in einen Schacht, der der
Entlüftung von Aufstellungsräumen von
Feuerstätten dient, ist nicht zulässig.
Für die Abluftführung sind grundsätzlich die
behördlichen Vorschriften einzuhalten.
Bei Betrieb als Abluftgerät ist für eine
ausreichende
Zuluftöffnung in etwa der Größe der
Abluftöffnung zu sorgen.
Aufgrund von Länder-Bauvorschriften
unterliegt der gemeinsame Betrieb von
Dunstabzugshauben und kamingebundenen
Feuerungsstätten, wie Kohle- oder Ölöfen und
Gas-Thermen im selben Raum, bestimmten
Einschränkungen.
Der gemeinsame, gefahrlose Betrieb von
kamingebundenen Geräten und
Dunstabzugshauben ist nur gewährleistet, wenn
Raum und/oder Wohnung (Raum-Luftverbund)
durch eine geeignete Zuluftöffnung von ca. 500600 cm2 von außen belüftet sind und dadurch
bei laufender Dunstabzugshaube Unterdruck
vermieden wird.
Im Zweifelsfalle Rat und Zustimmung des
zuständigen Bezirks-Schornsteinfegermeisters
-5
bar) sein.
oder der örtlichen Baubehörde einholen.
Da in Räumen ohne Feuerungsstätte die Regel
gilt: Zuluftöffnung so groß wie Abluftöffnung,
kann durch eine größere Öffnung als 500-600
2
der Wirkungsgrad der Ablufteinrichtung
cm
beeinträchtigt werden.
Der Betrieb der Haube als Umlufthaube ist
unter den genannten Umständen gefahrlos und
unterliegt nicht den obengenannten Vorschriften.
Die Funktion der Dunstabzugshaube bei
Abluftbetrieb ist nur dann optimal, wenn
folgendes beachtet wird:
kurze, gerade Abluftstrecken
möglichst wenige Rohrbögen
Verlegung der Rohre nicht in spitzen
Winkeln, sondern in flachen Bögen
möglichst große Rohrdurchmesser
(vorzugsweise OriginalauslassDurchmesser beibehalten).
Bei Nichtbeachtung dieser Grundsätze muß mit
drastischen Leistungsverlusten und erhöhten
Betriebsgeräuschen gerechnet werden.
für den Benutzer
Es muß darauf geachtet werden, daß
Kochstellen bei Betrieb stets abgedeckt sind,
damit nicht durch zu starke Hitzeentwicklung
das Gerät beschädigt wird. Unbedingt zu
vermeiden sind offene Feuerstellen bei Öl-,
Gas- und Kohleherden.
Außerdem ist beim Fritieren über einem Herd/
Mulde das zum Fritieren verwendete Gerät
während des Betriebes zu beaufsichtigen.
Das im Fritiergerät enthaltene Öl kann sich
durch Überhitzung selbst entzünden.
Bei Verwendung von verschmutztem Öl kann
noch leichter Selbstentzündung entstehen.
Es wird darauf hingewiesen, daß durch
Überhitzung große Brandgefahr besteht.
Flambieren ist unter der
Dunstabzugshaube nicht erlaubt.
Bei allen Arbeiten an der
Dunstabzugshaube, auch beim
Lampenwechsel, ist das Gerät vom
Stromnetz zu trennen. (Schraubsicherungen
aus der Fassung herausnehmen bzw.
Sicherungsautomaten abschalten).
Es ist wichtig, die Filterwechsel bzw.
Reinigungsintervalle einzuhalten.
Bei Nichtbeachtung besteht infolge von
Fettablagerung Feuergefahr.
3
Page 4
Allgemeines
D
Die Dunstabzugshaube wird als Abluftgerät
ausgeliefert und kann durch den Einsatz eines
Aktivkohlefilters (Sonderzubehör) als
Umluftgerät verwendet werden.
Für den Umluftbetrieb wird der Original
Aktivkohlefilter aus dem Sonderzubehör
benötigt.
Abluftbetrieb
Die Luft wird mit Hilfe eines an den
Abluftstutzen anzubringenden Rohres ins Freie
geleitet. Bild 1.
Das Abluftrohr muß bei Abluftbetrieb denselben
Durchmesser wie der Gebläseaustrittstutzen
haben, um die spezifizierten Leistungswerte zu
erreichen.
Auf Bestellung sind je nach Bedarf Rohre
unterschiedlicher Formen und Durchmesser
sowie ins Freie leitende Abluftsysteme
(Teleskop-Mauerkasten) verfügbar, weitere
Einzelheiten beim Kundendienst erfragen.
Abluftstutzen
Bild 1
Umluftbetrieb
Die Luft wird gefiltert und in den Raum
zurückgeführt.
Für den Umluftbetrieb wird der Original
Aktivkohlefilter aus dem Sonderzubehör
benötigt.
Die Umluftweiche mit vier Schrauben Ø 3,5 x
13 mm befestigen. Bild 2.
Achtung!
Das Modell EFC 1420 mit Kamin ohne
seitlichen Öffnungen ist nicht mit
Luftumlenkgitter und Befestigungsschrauben
ausgestattet.
F
Bild 2
4
Page 5
Bedienung der Dunsthaube - EFC 1460
Die Dunstabzugshaube ist mit regelbarer
Drehzahl ausgerüstet. Es ist ratsam, die
Dunstabzugshaube einige Minuten vor Beginn
des Kochens einzuschalten und sie ungefähr
15 Minuten nach dem Kochen weiterlaufen
zu lassen, damit alle Gerüche sicher entfernt
werden. Auf der Vorderseite des Gerätes
befinden sich die Schalter:
Lichtschalter: Der Schalter dient dazu, die
Lampe, mit der die Dunsthaube ausgestattet ist,
ein- und auszuschalten.
Schalter ON/OFF Stufe 1: Diese dient zum
Einschalten der Geschwindigkeitsstufe 1 des
Gebläses.
Stufe 2: Diese dient zum Einschalten der
Geschwindigkeitsstufe 2 des Gebläses.
Stufe 3: Diese dient zum Einschalten der
Geschwindigkeitsstufe 3 des Gebläses.

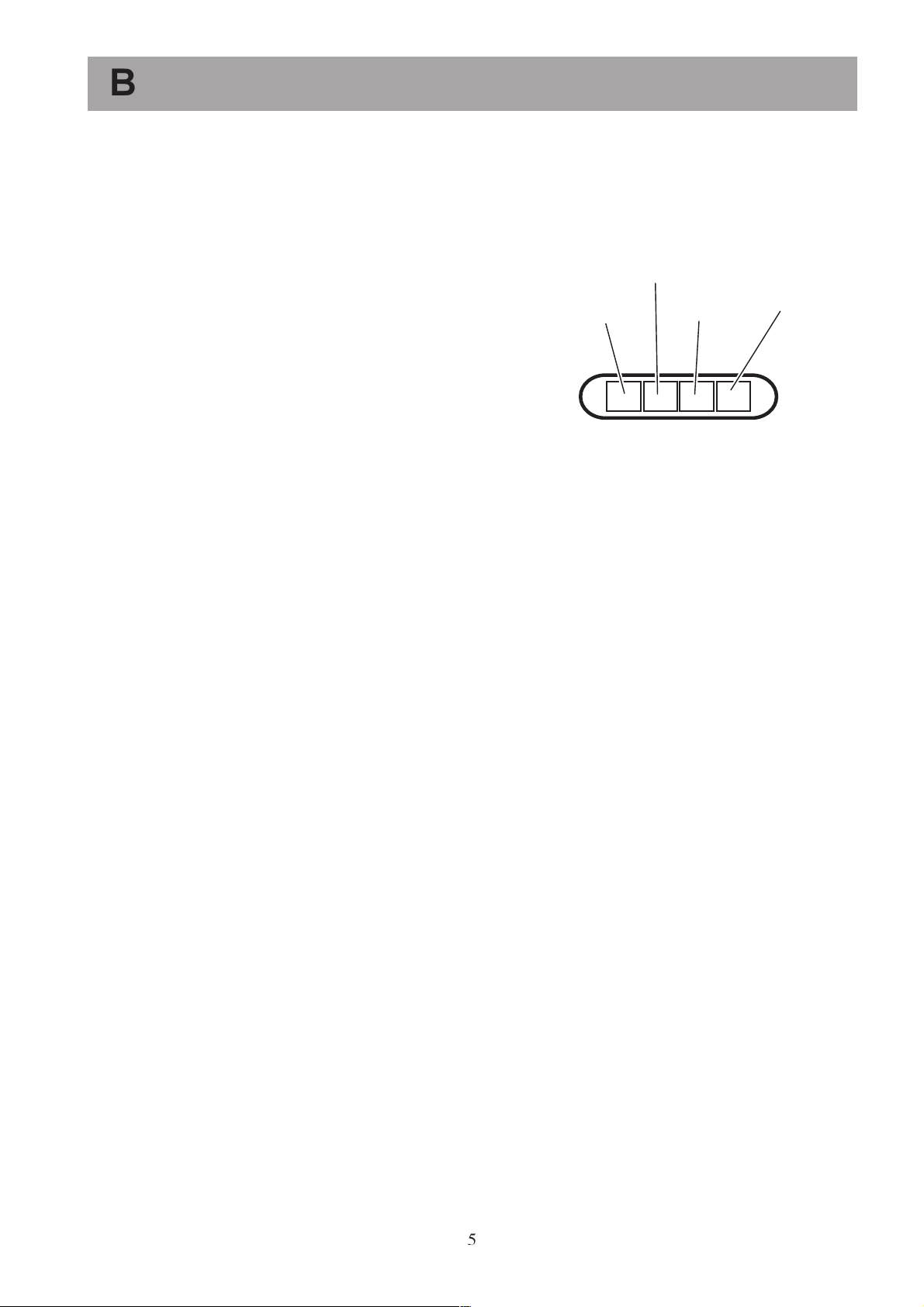

Lichtschalter
Schalter ON/OFF
Stufe 1
Stufe 2
Bild 3
Stufe 3
Korrekte Belüftung
Damit die Dunsthabue richtig arbeitet, sollten die
Küchenfenster geschlossen sein.Bei Abluftbetrieb
sollte jedoch ein Fenster in einem anderen Raum
geöffnet sein, damit ein Luftaustausch stattfinden
kann.
5
Page 6
Bedienung der Dunsthaube - EFC 1420
Die Dunstabzugshaube ist mit regelbarer Drehzahl ausgerüstet. Es ist ratsam, die Dunstabzugshaube
einige Minuten vor Beginn des Kochens einzuschalten und sie ungefähr 15 Minuten nach dem Kochen
weiterlaufen zu lassen, damit alle Gerüche sicher entfernt werden. Auf der Vorderseite des Gerätes
befinden sich die Schalter:
123OOI
F C
ABC
A - Ausschalter
B - Einschalten und Wahl der Lüfterstufe 1-2-
3
C - Anzeige Stufe 1 (LED)
D - Anzeige Stufe 2 und Sättigungsanzeige
Fettfilter (LED) (Blinken der Anzeige)
E - Anzeige Stufe 3 und Sättigungsanzeige
Aktivkohlefilter (LED) (Blinken der
Anzeige)
F - Anzeige Intensivstufe (LED)
G - Einschalter Intensivstufe:
Nach 5 Minuten schaltet die Intensivstufe
in die vorher eingestellte Stufe zurück bzw.
schaltet aus, wenn keine Stufe eingestellt
ist. Um die Intensivstufe vor Ablauf von 5
Minuten zu beenden, muß Knopf A oder B
gedrückt werden.
H - Ausschalter Beleuchtung
I - Einschalter Beleuchtung
Falls die Dunstabzugshaube oder die
Bedienungselemente nicht funktionieren:
Für mindestens 5 Sekunden die Stromversorgung
der Dunstabzugshaube unterbrechen und dann die
Haube erneut einschalten.
Kontrollvorrichtung für Fett- und
Aktivkohlefilter
Diese Dunstabzugshaube verfügt über eine
Vorrichtung, die anzeigt, wenn der Fettfilter
beziehungsweise der Aktivkohlefilter zu reinigen ist
(bei Umluftbetrieb mit Aktivkohlefilter).
Diese Haube wird vom Werk aus ohne
Aktivkohlefilter geliefert, deshalb ist ihre
Sättigungsanzeige ausgeschaltet.
Wird die Haube jedoch mit Aktivkohlefilter in
Betrieb genommen, so ist diese Sättigungsanzeige
D
E
Bild 4
GH
F
wie folgt einzuschalten:
Die Taste B und G gleichzeitig für 3 Sekunden
gedrückt halten. Zu Beginn leuchtet nur die LEDAnzeige Fettfilter D auf, sobald auch die LEDAnzeige Aktivkohlefilter E aufleuchtet ist die
Sättigungsanzeige eingeschaltet.
Um sie auszuschalten: die Tasten B und G erneut
für 3 Sekunden gedrückt halten bis die LEDAnzeige Aktivkohlefilter E erlischt.
I
LED-Anzeige Fettfilter (D)
Die LED-Anzeige D blinkt, wenn der Fettfilter
gereinigt werden muss.
Dies ist nach ca. 40 Betriebsstunden der Fall. Die
Wartungsvorschriften der Fettfilter sind zu
beachten (sh. auch Seite 10 und 13).
LED-Anzeige Aktivkohlefilter (E)
Die LED-Anzeige E Aktivkohlefilter blinkt, wenn
der Aktivkohlefilter regeneriert werden muss. Dies
ist nach ca. 160 Betriebsstunden der Fall.
(Reinigung/Regenerierung s. Seite 11 und 13)
Zurückstellen der
Sättigungsanzeige
Nach Reinigung oder Austausch des Filters, die
Taste A für 3 Sekunden gedrückt halten bis die
LED-Anzeige Fettfilter D oder die LED-Anzeige
Aktivkohlefilter E nicht mehr blinkt.
Korrekte Belüftung
Damit die Dunsthabue richtig arbeitet, sollten die
Küchenfenster geschlossen sein.Bei Abluftbetrieb
sollte jedoch ein Fenster in einem anderen Raum
geöffnet sein, damit ein Luftaustausch stattfinden
kann.
6
Page 7
Wartung und Pflege
Bevor irgendwelche Wartungsarbeiten ausgeführt werden, muss die Dunstabzugshaube vom
Stromnetz getrennt werden.
Reinigung
Achtung: Zum Reinigen der Dunstabzugshaube
Gerät vom Stromnetz trennen.
Nicht mit spitzen Gegenständen in das
Schutzgitter des Motors eindringen.
Die äußeren Teile mit milder Spüllauge reinigen.
Scharfe Reinigungsmittel, Bürste oder
Scheuersand vermeiden.
Die Schalterblende und das Fettfiltergitter nur
mit feuchtem Tuch und milden Spülmitteln
reinigen.
Es ist wichtig, die Filterwechsel sowie die
Reinigungsintervalle einzuhalten. Bei
Nichtbeachtung kann infolge von
Fettablagerungen Feuergefahr bestehen.
Metallfettfilter
Die Metallfettfilter haben die Aufgabe, die
Fettpartikel, die beim Kochen entstehen,
aufzusaugen und werden in jedem Fall, d.h.
sowohl bei Abluft- als auch bei Umluftbetrieb,
verwendet.
Die Metallfettfilter sollten alle 4 Wochen im
Geschirrspüler bzw. von Hand gereinigt werden.
Achtung
Nichtbeachtung dieser Anweisungen zur
Reinigung des Gerätes und zum Wechsel bzw.
zur Reinigung der Filter kann zum Brand führen.
Diese Anweisungen sind unbedingt zu
beachten!
Der Hersteller übernimmt keine Haftung für
irgendwelche Schäden am Motor oder aus
Feuergründen, die auf eine unsachgemäße
Wartung oder Nichteinhaltung der oben
angeführten Sicherheitsvorschriften
zurückzuführen sind.
Öffnen der Metallfettfilter
Die Verriegelung des Fettfilters zuerst nach
vorn klappen, dann nach unten
herausnehmen.Bild 5.
Handreinigung
Metallfettfilterkassette ca. 1 Stunde in heißem
Wasser mit fettlösendem Reinigungsmittel
einweichen und danach mit heißem Wasser
abbrausen. Evtl. Vorgang wiederholen.
Abgetrocknete Kassette wieder einbauen.
Geschirrspüler
Metallfettfilterkassette in Geschirrspüler stellen.
Reinigung bei stärkstem Reinigungsprogramm
und höchster Temperatur, mind. 65°C. Evtl.
Vorgang wiederholen. Abgetrocknete Kassette
wieder einbauen.
Beim Reinigen der Metallfettfilter im
Geschirrspüler kann es zu leichten
Farbveränderungen kommen, die jedoch
keinen Einfluß auf die Funktion haben.
Innengehäuse nur mit warmer Spülmittellauge
reinigen. Keine scharfen Reinigungsmittel,
Bürste oder Scheuersand verwenden!
Bild 5
7
Page 8
Aktivkohlefilter
Der Aktivkohlefilter muß dann verwendet
werden, wenn man die Dunstabzugshaube als
Umluftgerät einsetzen möchte.
Dazu wird der Original-Aktivkohlefilter (siehe
Sonderzubehör) benötigt.
Reinigung/Austausch des Aktivkohlefilters
Im Unterschied zu anderen Aktivkohlefiltern
kann der LONG LIFE Aktivkohlefilter gereinigt
und reaktiviert werden. Bei normaler Nutzung
der Abzugshaube sollte der Filter jeden zweiten
Monat (wenn man eine tägliche Benützung von
ca. 2,5 Std. betrachtet), am besten in der
Geschirrspülmaschine, gereinigt werden.
Normalen Reiniger verwenden und die höchste
Temperatur wählen (65° C). Der Filter sollte
separat gespült werden, damit sich keine
Speisereste am Filter festsetzen und später
schlechte Gerüche verursachen können. Um die
Kohle wieder zu aktivieren, muss der Filter im
Backofen getrocknet werden. Ober- und
Unterhitze sowie eine Temperatur von maximal
100 °C wählen und den Filter 10 Minuten lang
trocknen.
Nach etwa 3 Jahren muß der Filter
ausgetauscht werden, da dann seine
Dunstaufnahmefähigkeit um ca. 50 % reduziert
ist.
Montage
Den Rahmen i, der den Filter h trägt,
abnehmen, dazu die Verriegelungen (g), um 90°
drehen. Das Aktivkohlevlies in das Innere des
Rahmens einsetzen und wieder in umgekehrter
Reihenfolge befestigen. Bild 6.
Zum Ausbau in umgekehrter Reihenfolge
vorgehen.
Innengehäuse nur mit warmer Spülmittellauge
reinigen. Keine scharfen Reinigungsmittel,
Bürste oder Scheuersand verwenden!
Bei Bestellung eines Ersatzfilters die
Modellbezeichnung und die E-Nr. angeben.
Diese Daten sind auf dem Typenschild an der
Innenseite des Gerätes zu finden.
Der Aktivkohlefilter kann beim Kundendienst
bestellt werden.
g
g
Bild 6
g
h
i
g
h
Austausch der Lampe(n)
Dunstabzugshaube vom Stromnetz trennen.
Die Lampenabdeckung (2) drücken (1) und
aushaken.
Defekte Lampe(n) herausnehmen und durch
neue ersetzen (3).
Lampenabdeckung (4) wieder schließen.
Bevor der Kundendienst gerufen wird, weil die
Glühlampe nicht brennt, erst prüfen, ob sie fest
eingesteckt ist.
- Bild 7
3
1
2
Bild 7
8
Page 9
Sonderzubehör
Aktivkohlefilter Type 20
Mauerkasten Beim Kundendienst erfragen
Abluftrohr Beim Kundendienst erfragen
Kundendienst
Bei eventuellen Rückfragen und Störungen Kundendienst anrufen (siehe Kundendienst-Stellenverzeichnis).
Folgende Daten beim Anruf angeben:
1. Modellbezeichnung
2. E-Nr.
3. F-Nr.
Diese Daten befinden sich auf dem Typenschild auf der Innenseite des Gerätes hinter den Fettfiltern.
Konstruktions- und Farbänderungen im Rahmen der technischen Entwicklung bleiben vorbehalten.
SERVICE
Handelt es sich um eine technische Störung?
Dann wenden Sie sich an Ihre Kundendienststelle. (Adressen und Telefonnummern befinden sich im Abschnitt
Kundendienststellen.)
Bereiten Sie das Gespräch in jedem Fall gut vor. Sie erleichtern so die
Diagnose und die Entscheidung, ob ein Kundendienstbesuch nötig ist:
Halten Sie möglichst genau fest:
Wie äußert sich die Störung?
Unter welchen Umständen tritt die Störung auf?
Notieren Sie für das Gespräch unbedingt folgende Kennziffern Ihres
Gerätes auf dem Typenschild:
E-Nr. (9 Stellen),
F-Nr. (8 Stellen).
Das Typenschild ist nach Ausbau der Metallfettfilter auf der Innenseite
des Gerätes zugänglich.
Wir empfehlen, die Kennziffern hier einzutragen, damit Sie sie stets zur Hand haben:
E-Nr . . . . . . . . . F-Nr . . . . . . . . .
Wann entstehen Ihnen auch während der Garantiezeit Kosten?
wenn Sie die Störung mit Hilfe dieser Gebrauchsanweisung selbst hätten beseitigen können,
wenn mehrere Anfahrten des Kundendienst-Technikers erforderlich sind, weil er vor seinem Besuch nicht
alle wichtigen Informationen erhalten hat und daher z.B. Ersatzteile holen muß. Diese Mehrfahrten können
Sie vermeiden, wenn Sie Ihren Telefonanruf in der oben beschriebenen Weise gut vorbereiten.
9
Page 10
Technische Daten
Modell: EFC 1460 EFC 1420 EFC 1420
PNC 942 120 788 PNC 942 120 860
Maße (in cm):
Höhe 85,7-113 66,4-83,1 74,5 - 83
(85,8-102,4 mit Verlängerung)
Breite 99,4 100 100
Tiefe 70 70 70
Gesamtanschlußwerte: 240 W 255 W 255 W
Lüftermotor: 1 x 170 W 1 x 175 W 1 x 175 W
Beleuchtung: 4 x 20 W 4 x 20 W 4 x 20 W
Länge des Netzkabels: 150 cm 150 cm 150 cm
Elektroanschluß: 220-240 V 230 V 230 V
Konstruktions- und Farbänerungen im Rahmen der technischen Entwicklung bleiben vorbehalten.
Installation
Auspacken
Überprüfen Sie bei Auspacken, ob das Gerät nicht
beschädigt ist und ob alle Zubehörteile vollständig
vorhanden sind
Platzierung
Die Dunsthaube muß in einen Mindestabstand von
50 cm bei Elektroherden und von 65 cm bei Gasbzw. Gaskombiherden angebracht werden. Bild 8.
Elektroanschluß
Sicherheitshinweise für den ElektroInstallateur
Vor dem Anschluß des Gerätes darauf achten, daß
die auf dem Typenschild verzeichnete Spannung
der Netzspannung entspricht.Falls das Gerät mit
Stecker ausgerüstet ist, kann es an jede
vorschriftsmäßig installierte und gut zugängliche
Steckdose angeschlossen werden.
Bei erforderlichem Festanschluß darf die
Dunstabzugshaube nur durch einen beim
zuständigen Elektrizitäts-Versorgungsunternehmen
eingetragenen Elektro-Installateur angeschlossen
werden. Installationsseitig ist eine allpolige
Trennvorrichtung mit mind. 3 mm
Kontaktöffnungsweite vorzusehen.
Für Störungen, die wegen Nichtbeachtung der o.g.
Anweisungen auftreten, wird nicht gehaftet.
Festanschluß nur durch den zugelassenen ElektroInstallateur!
Bild 8
Min
50 cm
Min
65 cm
10
Page 11
Installation
Zubehör/Montagematerial
1 Umluftweiche (3 Teile zum Zusammenbau)
1 Schlüssel (zum Festziehen von Schrauben mit
Kopf des Typs TORX)
1 Reduzierstutzen Ø 125-120 mm (Nur für Modell
EFC 1460 X / 942 120 706)
6 Holzschrauben 6 x 70 mm (für die Befestigung
an der Decken)
6 Dübel Ø 10 mm (für die Befestigung an der
Decken)
14 Blechschrauben 4x7 (für die Befestigung des
Kamins)
14 Muttern (für die Befestigung des Kamins)
14 Befestigungsfedern
10 Blechschrauben 3x9 (für die Befestigung des
Gerüstes)
6 Blechschrauben 4 x 8 (für die Befestigung der
Haube)
Achtung!
Das Modell EFC 1420 mit Kamin ohne
seitlichen Öffnungen ist nicht mit
Luftumlenkgitter und Befestigungsschrauben
ausgestattet.
Sie ist jedoch mit einer Verlängerung für die
Stützstruktur und den notwendigen Schrauben
zur Befestigung ausgestattet.
F
G
Einleitende Maßnahmen für die
Montage
Das Umluftweiche zusammenbauen (3 Teile nur für Umluftbetrieb):
Die drei Teile müssen mit 2 Schrauben aneinander
befestigt werden, die Größe des Umluftweiche F
ist regulierbar und muss der Breite der
Kaminhalterung G entsprechen, an der es dann
befestigt wird. Bild 9a.
Installation der Verlängerung der
Stützstruktur (nur Modell EFC1420 -
PNC 942 120 788):
Sollte eine längere Stützstruktur notwendig sein
(z.B. bei besonders hohen Decken), die
Verlängerung installieren:
den Flansch von der Struktur abmontieren
durch Entfernen der
Befestigungsschrauben (Schrauben
aufbewahren)
die Verlängerung zwischen Struktur und
Flansch setzen und mit 16 Schrauben
befestigen. Abb. 9b.
Bild 9a
Flansch
Verlängerung
Struktur
Fig. 9b
11
Page 12
Installation
Montage - Bild 10-11-12
Die Abzugshaube ist mit Dübeln ausgestattet, die für die meisten
Decken geeignet sind. Trotzdem sollte ein qualifizierter
Techniker hinzugezogen werden, der entscheidet, ob die
Materialien für die jeweilige Decke geeignet sind. Außerdem
muß die Decke das Gewicht der Abzugshaube tragen können.
Vor Ausführung des elektrischen Anschlusses den
Hauptschalter der häuslichen Stromversorgung ausschalten.
Die gewünschte Länge des Traggerüstes der Abzugshaube
einstellen. Von dieser Einstellung hängt die endgültige Höhe
der Haube ab. Dabei beachten, daß die Abzugshaube nach
erfolgter Installation bei elektrischen Kochflächen mindestens
50 cm und bei Gas- oder Kombikochflächen mindestens 65
cm von der Kochfläche entfernt sein soll.
Die beiden Teile des Gerüstes mit insgesamt 8 Schrauben
fixieren (2).
Vertikal zur Kochfläche das Bohrschema an der Decke
anbringen (3 die Mitte des Schemas muß
Kochfläche übereinstimmen, und die Seiten müssen parallel
zu deren Seiten sein; die Seite des Schemas mit der
Aufschrift FRONT entspricht der Seite der
Bedienelemente). Den Elektroanschluß herstellen.
Die angegebenen Bohrungen ausführen (6 Löcher für 6
Wanddübel- 4 Dübel zum Aufhängen), und vier Schrauben so
in die äußeren Löcher einschrauben, daß zwischen
Schraubenkopf und Decke ein Anstand von ungefähr 1 cm
verbleibt (4).
Ein Abluftrohr in das Innere des Gerüstes (5) einführen und
mit dem Flansch des Gebläseaustritts verbinden (Abluftrohr
und Rohrschellen nicht im Lieferumfang enthalten).
Das Traggerüst an den vier Deckenschrauben einhängen (6
siehe auc 4).
ACHTUNG! Die Gerüstseite mit der Anschlußbuchse
entspricht der Bedienseite bei fertig montierter
Dunstabzugshaube.
Die vier Schrauben (7) fest anziehen.
An den frei gebliebenen Löchern (8) als zusätzliche
Sicherung weitere zwei Schrauben einsetzen und fest
anziehen.
An das häusliche Versorgungsnetz (9)
anschließen, das erst nach abgeschlossener
Installation zugeschaltet werden darf.
Die Dunstabzugshaube am Traggerüst (10)
einhängen und den korrekten Halt
kontrollieren:
- zum Einhängen der Dunstabzugshaube vier
Schrauben leicht einschrauben (siehe Ziffern
10 und 12).
Die Dunstabzugshaube. mit zwei Schrauben
(11) am Gerüst befestigen, die später auch
zum Zentrieren der beiden Teile gebraucht
werden.
Die vier Schrauben, die das Gerüst an der
Haube befestigen (12), fest anziehen.
mit der Mitte der
9
2a
Bild 10
273
244
273
214
3
4
4
4
4
6
7
8
2a
10
10
11
4
4
6
6
5
7
7
8
7
10
2a
2a
10
11
190
14,5
7
D
12
12
Page 13
Bei Abluftbetrieb (13A) das andere Ende des Abluftrohrs an die häusliche Abluftvorrichtung anschließen.
Bei Umluftbetrieb mit Aktivkohlefilter (13F) Umluftweiche F am Gitter montieren und mit vier Schrauben an der
vorgesehenen Halterung befestigen. Zuletzt das Abluftrohr mit der Umluftweiche verbinden.
Die mitgelieferten Muttern mit Befestigungshaken (14) im Innern der oberen und unteren Kaminabschnitte auf
Höhe der rechteckigen Ösen anbringen. Insgesamt müssen 14 Muttern montiert werden.
Schieben Sie die beiden oberen Teile des Rauchabzugsschachtes so zusammen, dass die Halterung abgedeckt ist
(15) und einer der beiden Schlitze auf den Teilen sich auf der gleichen Seite wie das Bedienfeld befindet und der
andere auf der gegenüberliegenden Seite. Befestigen Sie die beiden Teile mit 8 Schrauben und Federn (4 pro
Seite wie in der Abbildung bezüglich der Verbindung der beiden Teile dargestellt; die Federn sind horizontal
anzubringen).
Den oberen Kamin in der Nähe der Decke mit zwei Schrauben (16, eine pro Seite) am Gerüst befestigen.
Den Elektroanschluß der Bedienblende und der Kontrollampen herstellen (17).
14
F
15
13F
G
15
H
15
15
15
15
15
16
15
15
16
13A
15
15
Bild 11
13
Page 14
Die beiden unteren Kaminsegmente zur Abdeckung des Gerüstes (18) zusammenbauen ; dazu 6 Schrauben
und Federn verwenden (3 pro Seite siehe auch Schemazeichnung für den Zusammenbau der beiden
Segmente).
Das untere Segment des Kamins so in den speziellen Sitz einbauen, daß es den Motorraum und die
Verbindungsdose vollkommen abdeckt und mit zwei Schrauben vom Innern der Dunstabzugshaube befestigen
(19).
Mit zwei Profilen (20 im Lieferumfang enthalten) die Befestigungsstellen der Segmente des unteren
Kamins abdecken (ACHTUNG! DIE PROFILE FÜR DEN UNTEREN KAMIN SIND DARAN
ERKENNBAR, DASS SIE SCHMALER UND FLACHER SIND).
Die breiteren Profile sind hingegen für den oberen Kamin bestimmt und werden nach Maß zugeschnitten.
Mit dem Hauptschalter der häuslichen Stromversorgung die Spannung wieder zuschalten und die korrekte
Funktion der Abzugshaube kontrollieren.
18
18
18
18
18
17
18
18
18
18
18
18
M
X
20
X
19
20
19
Bild 12
14
Page 15
The Electrolux Group. The world´s No.1 choice.
The Electrolux Group is the world´s largest producer of powered appliances for kitchen, cleaning and outdoor use. More than 55 million Electrolux
Group products (such as refrigerators, cookers, washing machines,vacuum cleaners, chain saws and lawn mowers) are sold each year to a value
of approx. USD 14 billion in more than 150 countries around the world.
© Electrolux 2003
LI1YAG Ed. 04/05
Loading...
