Sicherheitshinweise3
Vor der Montage3
Für den Benutzer3
Allgemeines4
Einsetsen des Fettfilterrs4
Funktion4
Abluftbetrieb4
Umluftbetrieb4
Bedienung der Dunsthaube5
Korrekte Belüftung5
Wartung und Pflege6
Reinigung6
Metallfettfilter6
Öffnen die Metallfilter6
Kohlefilter7
Austausch der Glühlampe7
Technische daten8
Sonderzubehör8
Installation8
Auspacken8
Plazierung8
Elektroanschluß8
Montage9
Zubehör/Montagematerial9
Montage der Dunsthaube9
Kundendienst44
Sommairepage12
Indicepagina22
Contentspage32
D
Bevor Sie jedoch Ihre neue Dunsthaube in Betrieb nehmen, lesen Sie erst diese Bedienungs- und
Montageanleitung.
Um Risiken zu vermeiden, die der Betrieb elektrischer Geräte mit sich bringt, ist es wichtig, daß die
Dunsthaube korrekt installiert wird und Sie die Sicherheitsvorschriften beachten.
Heben Sie die Bedienungsanleitung an einem Ort auf, an dem Sie sie jederzeit greifen können.
2
Page 3
Sicherheitshinweise
Vor der Montage (für den
Küchenmöbel-Monteur)
Achtung:Die Abluft darf nicht in einen Rauchoder Abgasschornstein eingeleitet werden. Das
Einleiten der Abluft in einen Schacht, welcher der
Entlüftung von Aufstellungsräumen von
Feuerstätten dient, ist nicht zulässig.
● Das Abluftrohr muß bei Abluftbetrieb einen
Durchmesser von 150 mm haben.

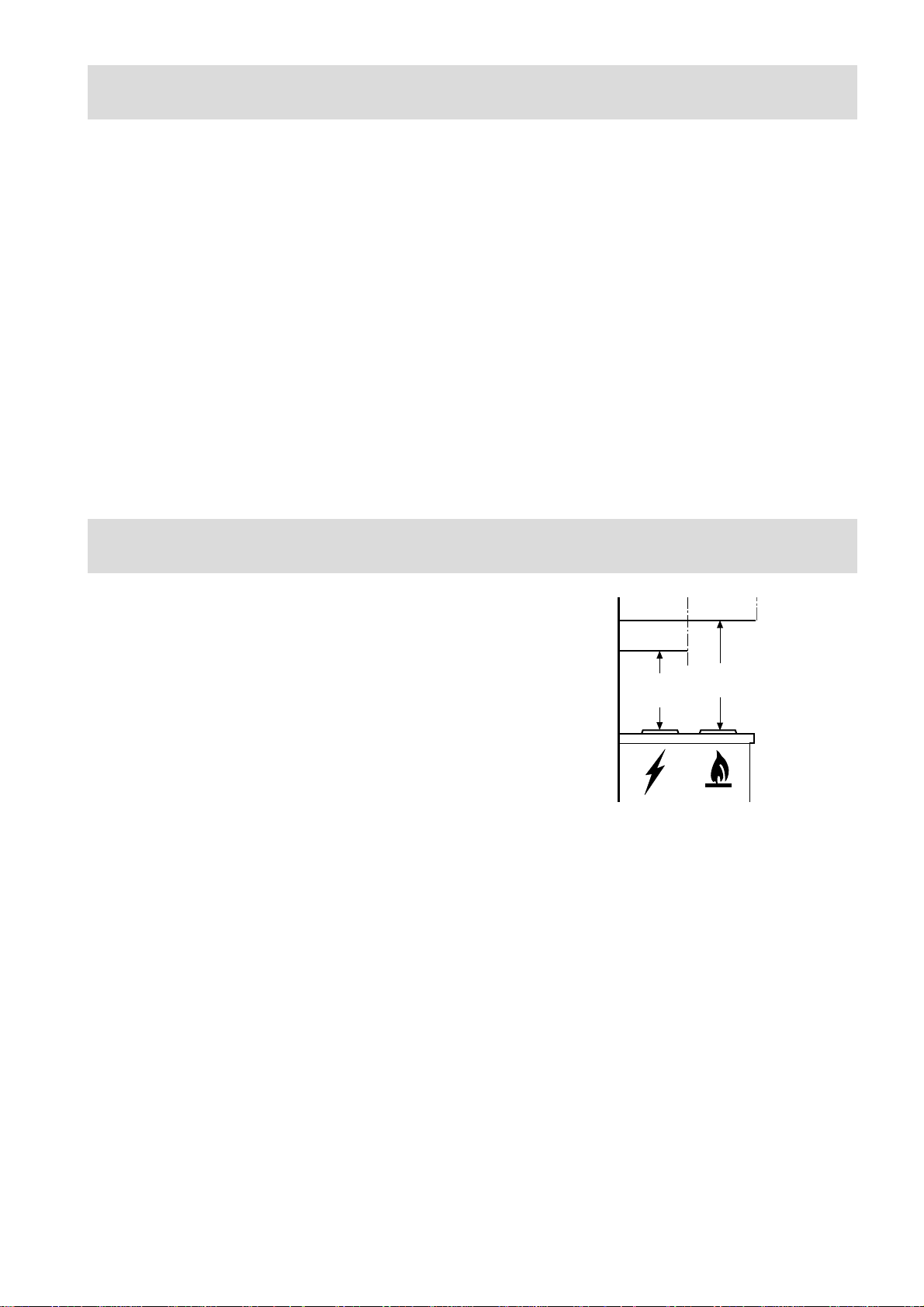

● Bei Montage der Dunstabzugshaube sind
folgende Mindestabstände von der
Kochstellen-Oberkante bis Unterkante der
Dunstabzugshaube einzuhalten:
Elektroherde600 mm
Gasherde750 mm
Holzherdemin850 mm
● Bei gleichzeitigem Betrieb der
Dunstabzugshaube im Abluftbetrieb und
Feuerstätten darf im Aufstellraum der
Feuerstätte der Unterdruck nicht größer als 4PA
(4x10-5 bar) sein.
● Die Abluft darf nicht in einen Rauch- oder
Abgasschornstein eingeleitet werden. Das
Einleiten der Abluft in einen Schacht, welcher
der Entlüftung von Aufstellungsräumen von
Feuerstätten dient, ist nicht zulässig.
● Bei Einleitung der Abluft in einen nicht in
Betrieb befindlichen Rauch- oder Abgaskamin
ist es zweckmäßig, die Zustimmung des
zuständigen Schornsteinfegermeisters
einzuholen.
Für die Abluftführung sind grundsätzlich die
behördlichen V orschriften einzuhalten.
● Bei Betrieb als Abluftgerät ist für eine
ausreichende Zuluftöffnung in etwa der Größe
der Abluftöffnung zu sorgen.
● Aufgrund von Länder-Bauvorschriften unterliegt
der gemeinsame Betrieb von
Dunstabzugshauben und kamingebundenen
Feuerungsstätten, wie Kohle- oder Ölöfen
und Gas-Thermen im selben Raum,
bestimmten Einschränkungen.
● Da in Räumen ohne Feuerungsstätte die Regel
gilt: “Zuluftöffnung so groß wie
Abluftöffnung”, kann durch die größere
Öffnung von 500-600 cm
Ablufteinrichtung beeinträchtigt werden.
● Der Betrieb der Haube als Umlufthaube ist unter
den genannten Umständen gefahrlos und
unterliegt nicht den obengenannten Vorschriften.
● Die Funktion der Dunstabzugshaube bei
Abluftbetrieb ist nur dann optimal, wenn
folgendes beachtet wird:
— kurze, gerade Abluftstrecken
— möglichst wenige Rohrbögen
— Verlegung der Rohre nicht in spitzen Winkeln
sondern in flachen Bögen
— möglichst große Rohrdurchmesser (min. 150
mm Ø)
● Bei Nichtbeachtung dieser Grundsätze muß mit
drastischen Leistungsverlusten und erhöhten
Betriebsgeräuschen gerechnet werden.
2
der Wirkungsgrad der
Für den Benutzer
● Es muß darauf geachtet werden, daß
Kochstellen bei Betrieb stets abgedeckt sind,
damit nicht durch zu starke Hitzeentwicklung
das Gerät beschädigt wird. Unbedingt zu
vermeiden sind offene Feuerstellen bei Öl-, Gasund Kohleherden.
● Außerdem ist beim Fritieren über einem Herd/
Mulde das zum Fritieren verwendete Gerät
während des Betriebes zu beaufsichtigen.
● Das im Fritiergerät enthaltene Öl kann sich
durchÜberhitzung selbst entzünden.
● Bei Verwendung von verschmutztem Öl kann
noch leichter
eine Selbstentzündung eintreten.
● Es wird darauf hingewiesen, daß durch
Überhitzung ein
Brand entstehen kann.
● Flambieren ist unter der Dunstabzugshaube
nicht erlaubt.
● Bei allen Arbeiten an der Dunstabzugshaube,
auch beim Lampenwechsel, ist das Gerät
stromlos zu machen (Schraubsicherungen aus
der Fassung herausnehmen bzw.
Sicherungsautomaten abschalten).
● Es ist wichtig, die Filterwechsel bzw.
Reinigungs–intervalle einzuhalten.
Bei Nichtbeachtung kann infolge von
Fettablagerung Feuergefahr bestehen.
3
Page 4
Allgemeines

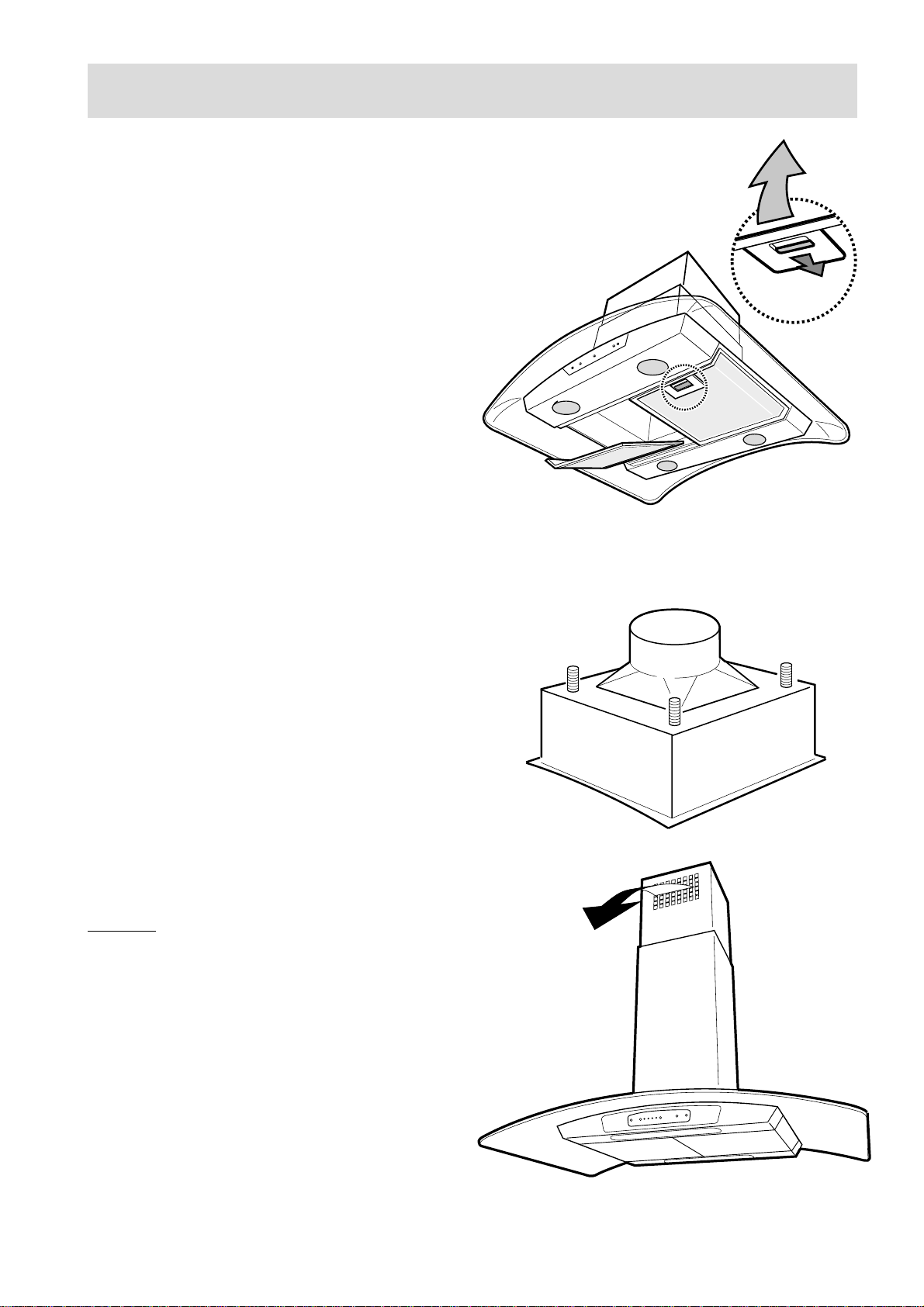

Einsetsen des Fettfilterrs
Achtung: Der Fettfilter ist bei Anlieferung nicht
montiert, sondern nur beigelegt um
Beschädigungen zu vermeiden.
● Die Zapfen des Filters in die Schlitze der
Fettfilterhalterung einsetzen und mit den Griffen
des Filters festdrücken (a,b).
Das Ausbauen des Filters erfolgt in umgekehrter
Reihenfolge.
● Zum Lösen des Filters die Griffe nach hinten
ziehen (siehe Bild 1).
Funktion
Die Dunsthaube kann sowohl im Abluft- als auch
im Umluftbetrieb benutzt werden.
Abluftbetrieb
Die Luft wird mit Hilfe einer Öffnung (A - Ø150
mm - Bild 2) nach außen gebracht. Auf diese
Öffnung wird die Rückstauklappe aufgesetzt.
b
a
Bild 1
A - Ø150
Umluftbetrieb
Achtung:Im Umluftbetrieb muß die
Rückstauklappe entfernt
werden, da sonst die Dunsthaubenicht
funktioniert.
Im Umluftbetrieb wird der Küchendunst im
Aktiv-Kohlefilter gereinigt und durch die
Gitter im Abzugsschacht wieder in die Küche
geleitet (Bild 3).
Diese Version wird gewählt, wenn kein
Abluftanschluß nach außen vorhanden ist.
Bild 2
Bild 3
4
Page 5
Bedienung der Dunsthaube
● Die Dunsthaube ist mit einem Motor mit
regelbarer Drehzahl ausgerüstet. Es ist ratsam,
die Dunsthaube einige Minuten vor Beginn des
Kochens einzuschalten und sie ungefähr 15
Minuten nach dem Kochen weiterlaufen zu
lassen, damit alle Gerüche sicher entfernt

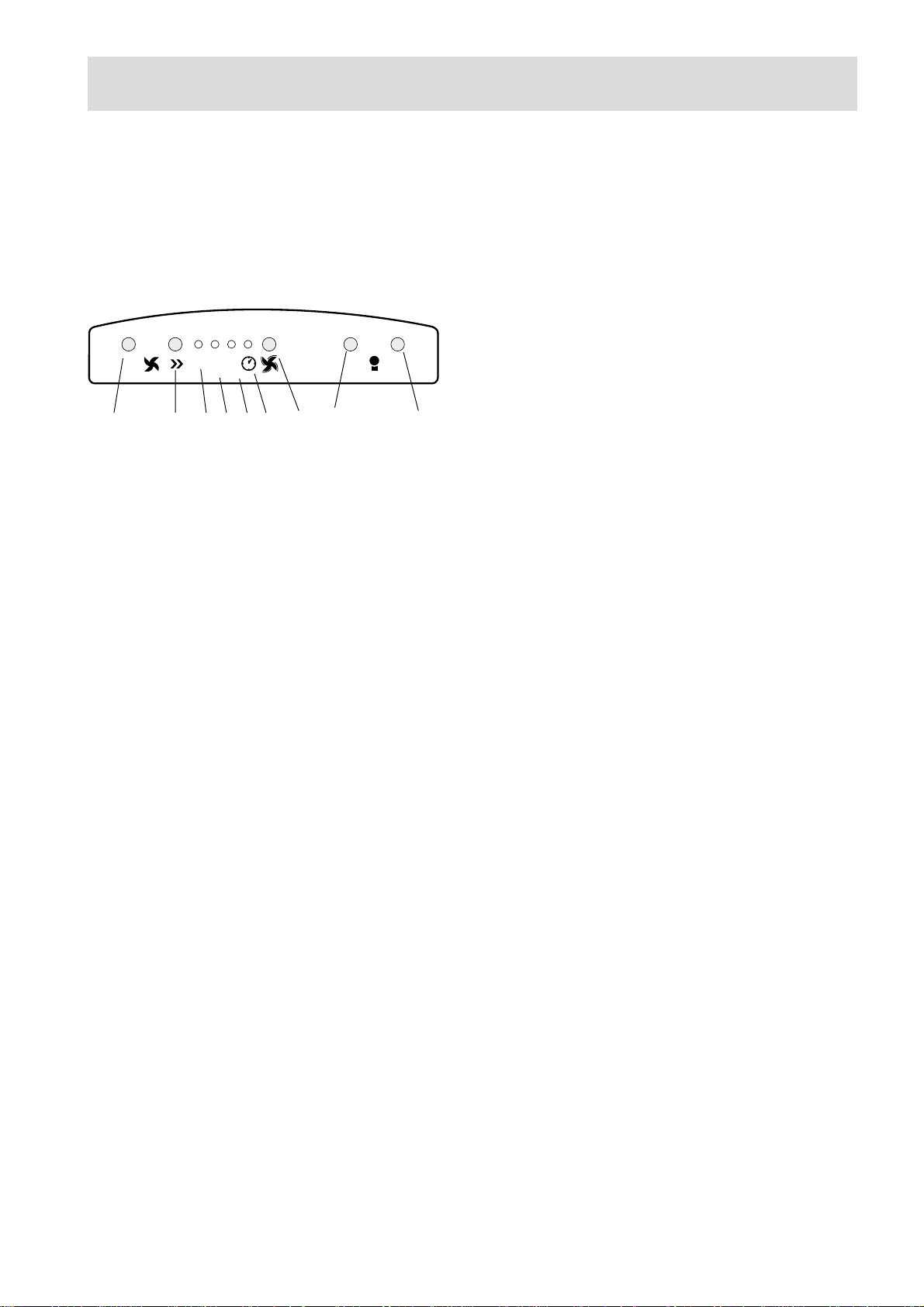

werden. Auf der Vorderseite des Gerätes
befinden sich die Schalter:
0123
A
A - Ausschalter
B - Einschalter und Ausw ahl der Lüfterstufe
1-2-3-1-2
E - Stufe 1
F - Stuf e 2 und Sättigungsanzeige Fettfilter
C - Stufe 3 und Sättigungsanzeige Aktiv-
kohlefilter (LED) (Blinken der. Anzeige)
D - Intensivstufe - LED-Anzeige
G - Einschalter Intensivstufe
Die Intensivstufe wird für 5 Mintuen in
Betrieb genommen. Danach geht die
Luftleistung zu der vorher eingestellten
Stufe zurück bzw. stellt ab, wenn keine Stufe
eingestellt ist.
Um die Intensivstufe vor den 5 Minuten zu
beenden, drücken Sie den Knopf A oder B.
H - Ausschalter Beleuchtung
I - Einschalter Beleuchtung
Sollte die Dunstabzugshaube einmal nicht
ordnungsgemäss arbeiten, so ziehen Sie für ca. 5
Sek. den Netzstecker oder drehen Sie die
Sicherung heraus. Wurde die Störung nicht
behoben, so benachrichtigen Sie den
Kundendienst.
BEFCD
(LED) (Blinken der Anzeige)
FC
5 MIN
0I
H
G
Intensivstufe
Die Intensivstufe wird für 5 Mintuen in Betrieb
genommen. Danach geht die Dunsthaube zu der
vorher eingestellten Stufe zurück bzw. geht aus,
wenn keine Stufe eingestellt ist.
Um die Intensivstufe vor den 5 Minuten zu
beenden, drücken Sie den Knopf A oder B.
Kontrollvorrichtung für Fett- und
Aktivkohlefilter
Diese Dunstabzugshaube verfügt über eine
Vorrichtung, die anzeigt, wenn der Fettfilter zu
reinigen beziehungsweise der Akti vk ohlefilter
auszutauschen ist (bei Abluftbetrieb mit
Aktivkohlefilter).
Diese Haube wird vom Werk aus ohne
Aktivkohlefilter geliefert, deshalb ist ihre
Sättigungsanzeige ausgeschaltet.
Wird die Haube jedoch mit Aktivkohlefilter im
Betrieb genommen, so ist diese Sättigungsanzeige
I
wie folgt einzuschalten:
Die Taste B und G gleichzeitig während 3
Sekunden gedrückt halten. Zu Beginn leuchtet nur
die LED-Anzeige F auf, sobald auch die LEDAnzeige C aufleuchtet ist die Sättigungsanzeige
eingeschaltet. Um sie auszuschalten: die Tasten B
und G erneut für 3 Sekunden gedrückt halten bis
die LED-Anzeige C erlischt.
LED-Anzeige Fettfilter
Die LED-Anzeige F blinkt, wenn der Fettfilter
gereinigt werden muss.
Dies ist nach ca. 40 Betriebsstunden der Fall.
Lesen Sie die Wartungsvorschriften der Fettfilter.
LED-Anzeige Aktivkohlefilter
Die LED-Anzeige C Kohlefilter blinkt, wenn der
Kohlefilter ausgetauscht werden muss.
Dies ist nach ca. 160 Betriebsstunden der Fall.
Lesen Sie die Anweisungen zum Austausch des
Kohlefilters.
Zurückstellen der
Sättigungsanzeige
Nach Reinigung der Fettfilter, bzw. Austausch der
Aktivkohlefilter die Taste A für 3 Sekunden
gedrückt halten bis die LED-Anzeige F nicht mehr
blinkt.
Korrekte Belüftung
Damit die Dunsthabue richtig arbeitet, sollten die
Küchenfenster geschlossen sein.Bei Abluftbetrieb
sollte jedoch ein Fenster in einem anderen Raum
geöffnet sein, damit ein Luftaustausch stattfinden
kann.
5
Page 6
Wartung und Pflege
Bevor irgendwelche
Wartungsarbeiten ausgeführt
werden, muß die Dunsthaube
vom Stromnetz getrennt werden.
Reinigung
● Achtung: Zum Reinigen der Dunstabzugshaube
Gerät spannungslos machen.
Nicht mit spitzen Gegenständen in das
Schutzgitter des Motors eindringen.
● Die äußeren Teile mit milder Spüllauge
reinigen. Scharfe Reinigungsmittel, Bürste oder
Scheuersand vermeiden.
● Die Schalterblende und das Fettfiltergitter nur
mit feuchtem Tuch und milden Spülmitteln
reinigen.
● Es ist wichtig, die Filterwechsel sowie die
Reinigungsintervalle einzuhalten. Bei Nicht
beachtung kann infolge von Fettablagerungen
Feuergefahr bestehen.
Metallfettfilter
Die Metallfettfilter haben die Aufgabe, die
Fettpartikel, die beim Kochen entstehen,
aufzusaugen und werden in jedem Fall, d.h.
sowohl bei Abluft- als auch bei Umluftbetrieb,
verwendet. Die Metallfettfilter sollten alle 4
Wochen herausgenommen und im Geschirrspüler
bzw. von Hand gereinigt werden.
Achtung
● Nichtbeachtung dieser Anweisungen für die
Reinigung des Gerätes und den Wechsel bzw.
die Reinigung der Filter kann zum Brand
führen. Daher empfehlen wir Ihnen, diese
Anweisung zu beachten.
● Der Hersteller übernimmt keine Haftung für
irgendwelche Schäden am Motor oder aus
Feuergründen, die auf eine unsachgemäße
Wartung oder Nichteinhaltung der oben
angeführten Sicherheits-vorschriften
zurückzuführen sind.

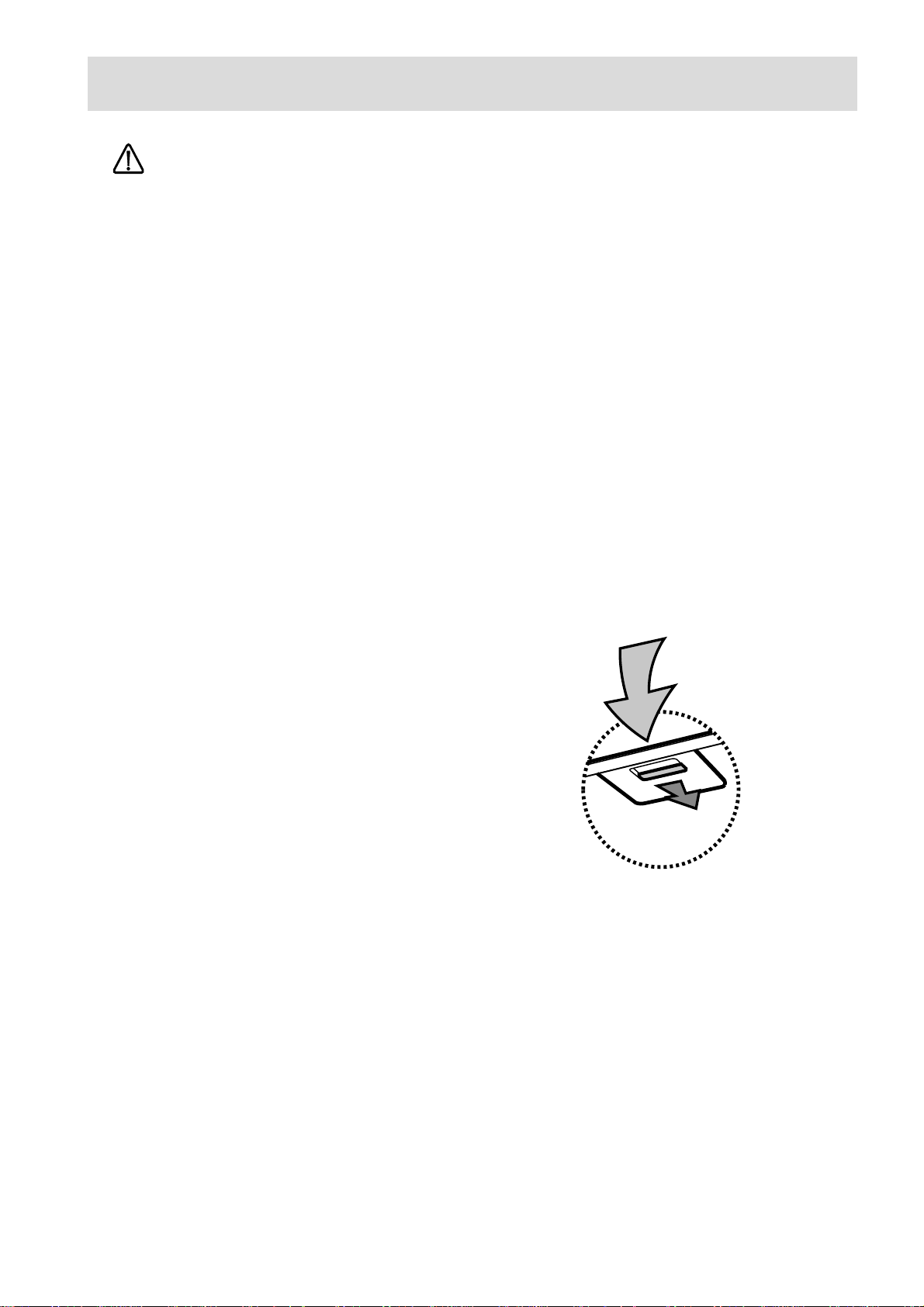

Öffnen der Metallfilter
● Verriegelung der Metallfettfilter zuerst nach
hinten schieben, dann Filter nach unten
herausziehen - Bild 4.
Handreinigung
Metallfettfilterkassette ca. 1 Stunde in heißem
Wasser mit fettlösendem Reinigungsmittel
einweichen und danach mit heißem Wasser
abbrausen. Evtl. Vorgang wiederholen.
Abgetrocknete Kassette wieder einbauen.
Geschirrspüler
Metallfettfilterkassette in Geschirrspüler einstellen.
Reinigung bei stärkstem Reinigungsprogramm und
höchster Temperatur, mind. 65° C. Evtl. Vorgang
wiederholen. Abgetroc knete Kassette wieder
einbauen.
Beim Reinigen der Metallfettfilter im
Geschirrspüler kann es zu leichten
Farbveränderungen kommen,die jedoch keinen
Einfluß auf die Funktion haben.
Innengehäuse nur mit warmer Spülmittellauge
reinigen. Keine scharfen Reinigungsmittel, Bürste
oder Scheuersand verwenden!
Bild 4
6
Page 7

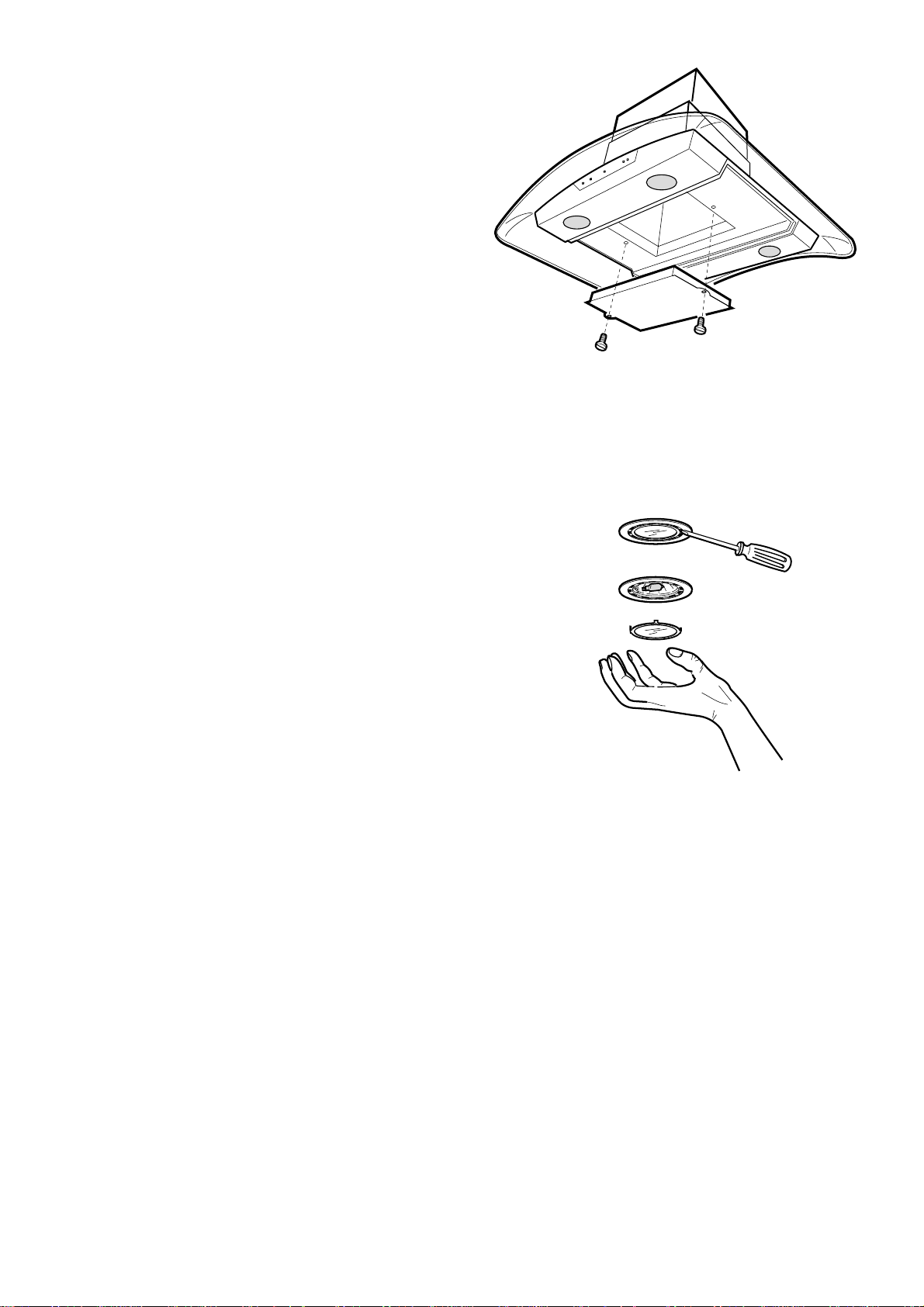

Kohlefilter
Er dient zur Auflösung der Küchendünste während
des Kochens. Der Filterwechsel erfolgt bei
normalem Gebrauch nach spätestens 1 Jahr. Der
Kohlefilter darf auf keinen F all gewaschen werden.
Zum Ausbau, die Schrauben ausziehen (Bild 5)
und den Filter nach unten hin herausziehen.
Hinweis:Der Aktiv-Kohlef ilter muß spätestens
nach 1 Jahr ausgetauscht werden. Der AktivKohlefilter ist nicht waschbar und nicht
regenerierbar.
Bedingung für eine gute Geruchsbeseitigungswirkung ist ein funktionelles Volumen an Aktivkohle, abgestimmt auf die Luftführung Ihrer
Dunstabzugshaube. In dieser hochwertigen Filterkohle können sich dann beidurchschnitt-lichem
Haushaltsgebrauch die Geruchsstoffe bis ca. 1 Jahr
wirksam ablagern. Verwenden Sie daher nur die
Original Electrolux-Aktiv-Kohle-filter und
wechseln Sie diese vor allem auch.
Bild 5
Austausch der Glühlampe
● Dunsthaube vom Stromnetz trennen.
● Lampenabdeckung mit einem Schraubenzieher
entnehmen und entfernen. Bild 6.
● Die defekte Lampe gegen eine gleichartige
neue austauschen.
● Lampenabdeckung wieder montieren.
● Bevor der Kundendienst gerufen wird, weil die
Glühlampe nicht brennt, erst prüfen, ob sie fest
eingesteckt ist.
Bild 6
7
Page 8
Technische Daten
ModellEFC 009.1
AbmessungenHöhe752 - 930 mm
Breite1000 mm
Tiefe700 mm
Beleuchtung4 x 20 W
Fettfilter2
Gesamtanschlußwerte240 W
Konstruktions- und Farbänerungen im Rahmen der technischen Entwicklung bleiben vorbehalten.
Sonderzubehör
Aktivkohlefilter 942 120 182
Installation
Auspacken
Überprüfen Sie bei Auspacken, ob das Gerät nicht
beschädigt ist und ob alle Zubehörteile vollständig
vorhanden sind
Plazierung
Die Dunsthaube muß in einen Mindestabstand von
60 cm bei Elektroherden und von 75cm bei Gasbzw. Gaskombiherden angebracht werden. Bild 7.
Elektroanschluß
Das Gerät ist mti einem geerdeten Stecker
ausgestattet und kann an jede 230 V-Steckdose
angeschlossen werden.
Das Elektrokabel ist 1,25 m lang.
Sicherheitshinweise für den ElektroInstallateur
Vor dem Anschluß des Gerätes darauf achten, daß
die auf dem Typschild verzeichnete Spannung der
Netzspannung entspricht.
Falls das Gerät mit Stecker ausgerüstet ist, kann es
an jede vorschriftsmäßig installierte und gut
zugängliche Steckdose angeschlossen werden.
Bei erforderlichem Festanschluß darf die
Dunstabzugshaube nur durch einen beim
zuständigen Elektrizitäts Versorgungsunternehmen
eingetragenen Elektro-Installateur angeschlossen
werden. Installationsseitig ist eine allpolige
Trennvorrichtung mit mind.3mm Kontaktöffnungs-
Min
60 cm
Min
75 cm
Bild 7
weite vorzusehen.
Als geeignete Trennvorrichtungen gelten z.B.
Schalter, Sicherungen (Schraubsicherungen sind
aus der Fassung herauszunehmen), FI-Schalter und
Schütze mit einer Kontaktöffnung von mehr als 3
mm.
Für Störungen, die wegen Nichtbeachtung der o.g.
Anweisungen auftreten, wird nicht gehaftet.
Die Anbringung der Steckdose direkt über der
Dunstabzugshaube hat zwei Vorteile:
1. Die Steckdose ist nicht sichtbar.
2. Die Haube kann im Bedarfsfall durch Ziehen
des Gerätesteckers einfach stromlos gemacht
werden.
Anschluß
220-240 V - über festmontierte Zuleitung mit
Stecker. (Festanschluß nur durch den zugelassenen
Elektro-Installateur.)
8
Page 9
Montage
Zubehör/Montagematerial
Befestigungsmaterial, Schablone zur
Wandbefestigung sowie Rückstauklappe liegen als
Zubehör bei.

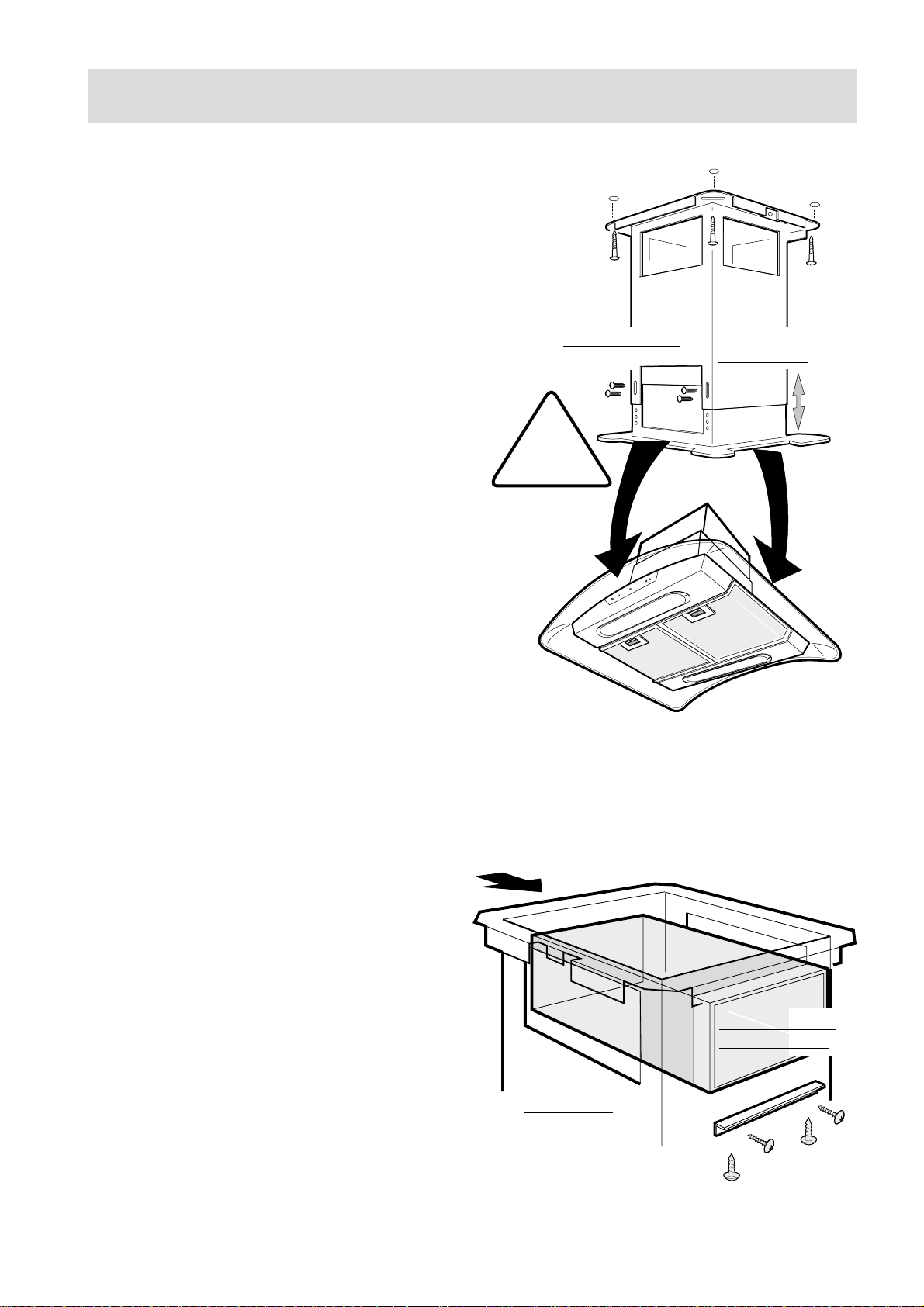

Montage der Dunsthaube
Als erstes stellen Sie den Teleskopschacht richtig
ein und verbinden Sie diesen mit der Dunsthaube.
● Die beiden Teile des Teleskopschachtes müssen
mit 8 Schrauben miteinander verbunden werden
(Bild 8 - a)
Lockern Sie nochmals alle Schrauben, um den
Teleskopschacht genau zu justieren. Fixieren Sie
die Schrauben erneut.
Bitte beachten Sie hierbei, daß die Dunsthaube
selbst 290 mm hoch ist.
b
VORDER SEITE
HINTER SEITE
a
!
a
c
b
RECHTER SEITE
LINKER SEITE
b
Wie soll die Haube betrieben
werden:
Abluftbetrieb
● Installieren Sie ein Abluftrohr oder flexiblen
Abluftschlauch ( 150 mm), welches lang genug
ist, um den Verbindungsring über der Haube zu
erreichen.
Umluftbetrieb
● Installieren Sie den Luftverteiler von einer Seite
in den Schlitz des oberen Teleskopschachtes
(Bild 9).
● Fixieren Sie den Luftverteiler mit 4 Schrauben
2,9x6,5.
Fixieren Sie den Luftverteiler auch von der
anderen Seite des Teleskopschachtes.
Bild 8
VORDER SEITE
HINTER SEITE
RECHTER SEITE
LINKER SEITE
9
Bild 9
Page 10

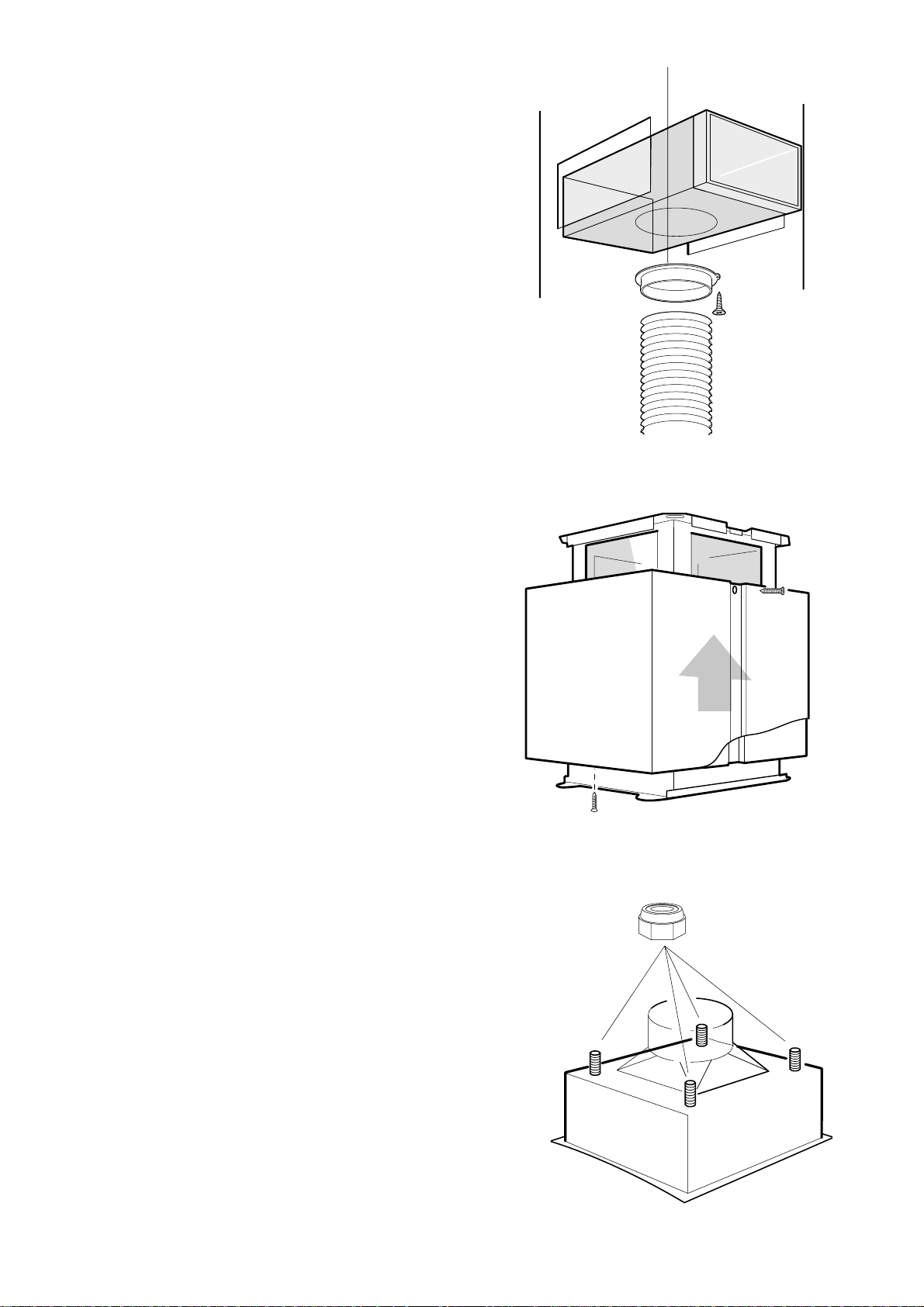

● Von unten setzen Sie nun den Verbindungsring
ein und fixieren Sie diesen mit 1 Schraube
2,9x9,5 (Bild 10).
● Setzen Sie jetzt ein Abzugsrohr oder flexiblen
Abluftschlauch ( 150 mm) ein, der lang
genug ist, den Verbindungsring zu erreichen
(Bild 10).
Für Abluft- und Umluftbetrieb
● Fixieren Sie den Teleskopschacht mit 4
Schrauben 5x45 an der Decke (Bild 8).
Bild 10
● Die Seiten mit den Fixierungspunkten "c" des
T elesk opschachtes entsprechen der linken und
rechten Seite des Kaminschachtes (Bild 8).
● Die Dunsthaube wird mit Installationsmaterial
für die meisten Arten von Decken geliefert.
Nichtsdestotrotz muß der Monteur vor Ort
entscheiden, welches die sinnvollste Montageart ist.
● Verbinden Sie den oberen und unteren Teil des
Kamins mit der Schraube "a" 2,9x6,5 (Bild
11).
● Verbinden Sie den oberen Teil des Kamins mit
dem Teleskopschacht mit zwei Schrauben "b"
2,9x6,5 (Bild 11).
b
a
Bild 11
● Schrauben Sie die 4 Muttern auf die Dunsthaube
(Bild 12).
Bild 12
10
Page 11

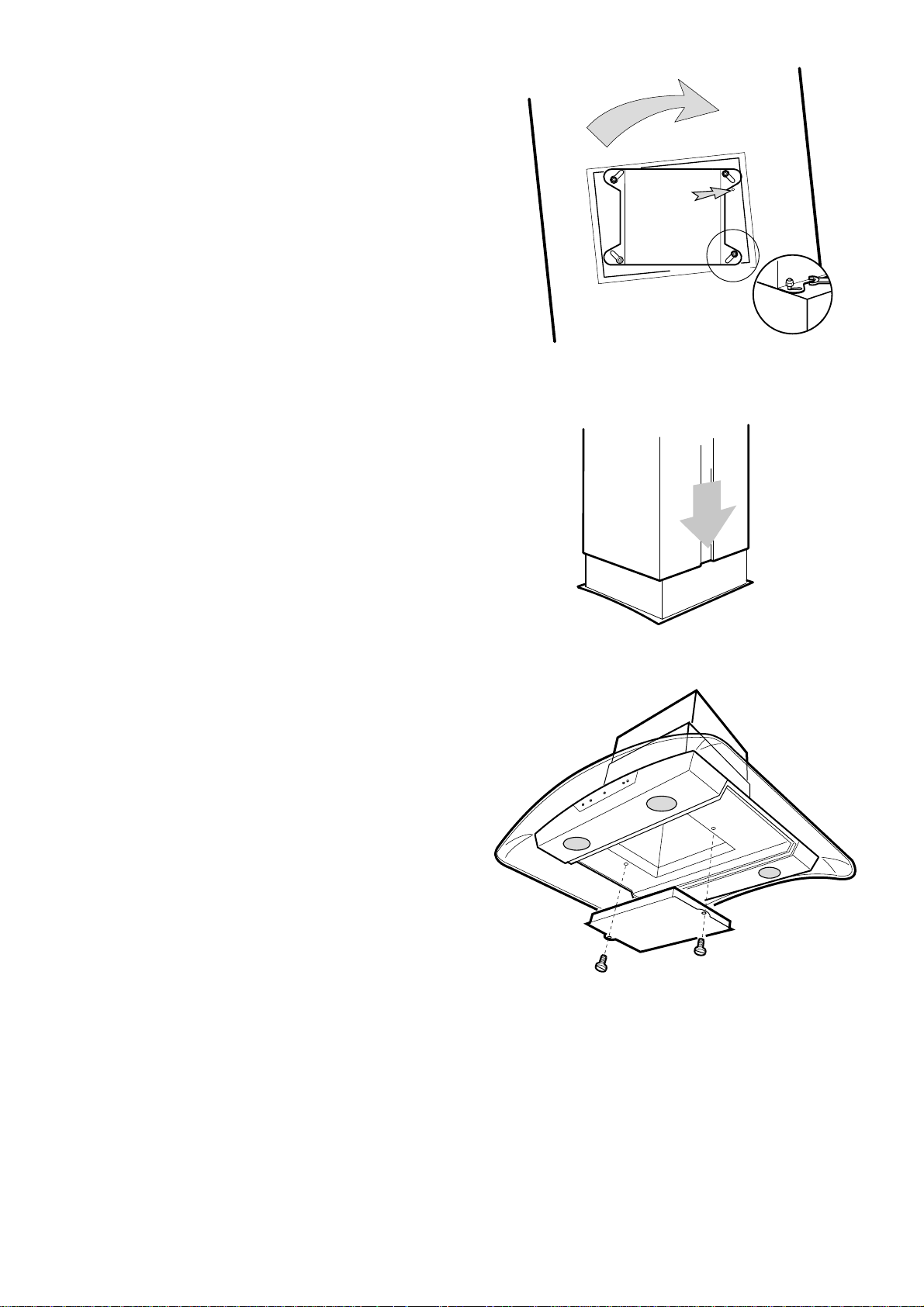

● Legen Sie das Glas auf die Dunsthaube.
● Verbinden Sie die Dunsthaube mit dem
Teleskopschacht, in dem Sie die Haube in die
großen Löcher des Teleskopschachtes einsetzen
und in Richtung a bis Stop drehen
(Bild 13).
● Schrauben Sie die Muttern "b" jetzt richtig fest
(Bild 13).
● Sichern Sie die Haube mit der Schraube C
4x9,5 (Bild 13).
● Schließen Sie das Elektrokabel an.
● Entfernen Sie die Schraube, mit der Sie den
oberen und unteren Teil des Kamins miteinander
verbunden haben.
● Schieben Sie den unteren Teil des Kamins nach
unten und bringen Sie ihn in die richtige Position (Bild 14).
a
C
b
Bild 13
Montage des Aktiv-Kohlefilters
● Entfernen Sie die Fettfilter.
● Setzen Sie den Aktiv-Kohlefilter ein und
fixieren diesen mit 2 Schrauben (Fig. 15).
● Setzen Sie die Fettfilter wieder ein.
Bild 14
Bild 15
11
Loading...
+ hidden pages
You need points to download manuals.
1 point = 1 manual.
You can buy points or you can get point for every manual you upload.
