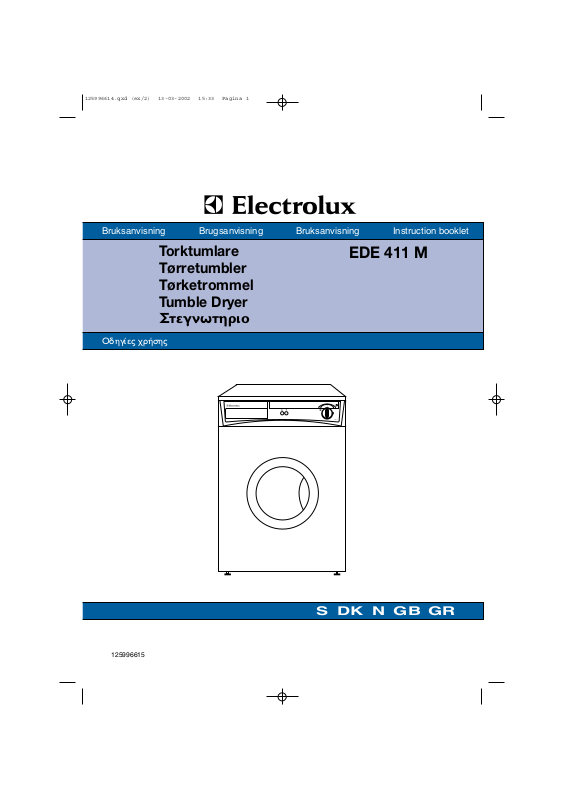

Page 1
Bruksanvisning Brugsanvisning Bruksanvisning Instruction booklet
Torktumlare
Tørretumbler
Tørketrommel
Tumble Dryer
Stegnwthrio
Odhg’e§ crsh§
EDE 411 M
EDE 411
125996615
S DK N GB GR
Page 2
i
Før du tar tørketrommelen i bruk, anbefaler vi at du
leser gjennom hele bruksanvisningen, som inneholder
en beskrivelse av tørketrommelen og hvordan den
virker.
For å unngå de faremomenter som alltid finnes ved
bruk av elektriske produkter, er det viktig at
tørketrommelen installeres korrekt, og at du leser
gjennom sikkerhetsrådene nøye slik at du kan unngå
feilaktig bruk og unødvendig uhellsrisiko.
Ta vare på bruksanvisningen og sørg for at den alltid
er tilgjengelig når tørketrommelen er i bruk.
GRATULERER MED DIN NYE TØRKETROMMEL
NORSK
29
Page 3
INNHOLD
Sikkerhetsråd 31
■
Installasjon og service 31
■
Betjening av tørketrommelen 31
■
Skroting av tørketrommelen 31
FOR BRUKEREN
Beskrivelse av tørketrommelen
32
Beskrivelse av panelets funksjoner
■
Tørketidsvelger 33
■
Kontrollampe 33
■
Tilvalgsfunksjon 33
Programoversikt 34
Slik bruker du tørketrommelen
■
Valg av tørketid 35
■
Tilvalgsfunksjon 35
■
Avsluttet tørkeprogram 35
Viktige råd og tips om tørking
■
Ikke alt kan tørkes i tørketrommelen 36
■
Stivete tekstiler 36
■
Krymping 36
■
Hva er lo? 36
■
Tids- og energiforbruk 36
■
Merking av vasketøyet 36
FOR INSTALLATØREN
Tekniske data
38
Installasjon 39
■
Utpakking/transportskader 39
■
Plassering av tørketrommelen 39
■
Monteringssett for vaskesøyle 39
■
Varmluftuttak 40
■
Omhengsling av luken 41
■
Elektrisk tilkobling 41
Vedlikehold og rengjøring
■
Lofilter 37
■
Tørketrommelens kabinett 37
■
Luke 37
Hvis tørketrommelen ikke virker 37
■
Service og reservedeler 38
■
Garanti 38
30
Page 4
SIKKERHETSRÅD
Les hele bruksanvisningen nøye før tørketrommelen installeres og tas i bruk. Så kommer tørketrommelen til å
virke som den skal, og du vil få størst utbytte av den.
Alle som tørker tøy i tørketrommelen, må kjenne til hvordan den brukes sikkert. Ta derfor vare på
bruksanvisningen og la den følge med tørketrommelen hvis du flytter eller selger den.
Installasjon og service
■
Tørketrommelen er bare beregnet til tørking av tøy
i en vanlig husholdning som beskrevet i denne
bruksanvisningen. Hvis den brukes til andre
formål, kan det medføre risiko for skade på
personer og eiendom.
■
Alt installasjonsarbeid og inngrep i maskinen samt
legging av den elektriske ledningen må bare utføres
av en fagmann. Arbeid som utføres av personer
med utilstrekkelig fagkunnskaper, kan medføre at
maskinen ikke virker som den skal og i verste fall
forårsake skade på personer og eiendom.
■
Service og reparasjoner skal utføres av Electrolux
Service eller av et servicefirma som anbefales av
leverandøren. Forsøk aldri å reparere maskinen selv.
■
Pass på at tørketrommelen ikke står på den
elektriske ledningen.
■
Hvis tørketrommelen plasseres ovenpå en
vaskemaskin, må den alltid festes med det
spesielle monteringssettet som fås som
ekstrautstyr.
Betjening av tørketrommelen
■
La aldri barn få lov å leke med tørketrommelen.
■
Når tørketrommelen er i gang, blir bakveggen og
trommelen svært varme. La derfor være med å røre
disse delene. Pass på at det ikke befinner seg barn i
nærheten av tørketrommelen når den er i bruk.
■
Det kan forekomme at husdyr eller småbarn klatrer
inn i trommelen; kikk derfor alltid inn trommelen
før den tas i bruk.
tørketrommel.
■
Du bør alltid undersøke om det kan være glemt
gasslightere (uansett om de virker eller ikke) i
vasketøyet.
■
Følgende materialer må ikke tørkes i tørketrommelen
på grunn av brannfare ved overtørking:
- Puter, dyner, dunplagg (da de holder på varmen).
- Vaskede plagg som inneholder skumgummi eller
gummilignende materialer.
■
Tørk ikke lerretssko eller idrettssko i
tørketrommelen, da de kan sette seg fast mellom
luken og trommelen slik at den blokkeres.
■
La luken stå på gløtt når tørketrommelen ikke er i
bruk slik at lukens tetningslist beholder sin spenst.
■
Rens lofilteret etter hver tørkeomgang. Bruk aldri
tørketrommelen med skadet filter, da det kan
medføre brann.
Skroting av tørketrommelen
■
Alle materialer som er merket med , kan
gjenbrukes og bør derfor avleveres til et
gjenbrukssenter når tørketrommelen skrotes.
■
Sørg for å unngå skader på tørketrommelen selv
om den skal skrotes. Trekk ut støpselet av
stikkontakten. Kapp strømkabelen ved utgangen
fra tørketrommelen. Ta eventuelt kontakt med
kommunen for å få nærmere opplysninger om hvor
du kan avlevere din gamle tørketrommel.
NORSK
■
Tørketrommelen må ikke overbelastes (se
programoversikten).
■
Eksplosjonsfare: Tørk aldri vasketøy som har
vært i kontakt med brannfarlige løsemidler
(bensin, alkohol, flekkfjerningsmiddel etc.) i
tørketrommelen, da disse kjemikaliene kan
forårsake en eksplosjon ved fordampningen. Bare
tøy som har vært vasket i vann, kan tørkes i
31
Page 5
i
BESKRIVELSE AV TØRKETROMMELEN
1. Arbeidsplate
2. Programkort
3. Knapp for skånetørking
4. Knapp for kaldlufting
5. Tørketidsvelger
6. Kontrollampe
7. Typeskilt
8. Lukehåndtak
9. Lofilter
10. Justerbare ben
13 4
2
9
5 6
EDE 411 M
7
8
10
11. Luftuttak på siden
12. Tilkoblingsring
13. Luftuttak bak
13
11
12
32
Page 6
BESKRIVELSE AV PANELETS FUNKSJONER
EDE 411 M
123 45
1. Programskjema
Se ytterligere opplysinger i programoversikten.
2. Knapp - skånetørking
(Tilvalgsfunksjon)
Trykk inn denne knappen hvis du også vil tørke en
normal vask på redusert varmeeffekt (1400 W).
Brukes til sarte og temperaturømfintlige
bomullstekstiler.
OBS! Når tørkingen er slutt, må denne knappen
trykkes ut igjen.
3. Knapp - kaldlufting
(Tilvalgsfunksjon)
Når denne knappen trykkes inn, kobles
varmeelementet ut slik at du kan bruke trommelen til
å friske opp plagg som har blitt støvete eller har fått
en ubehagelig lukt. Velg program. Normalt er det
tilstrekkelig med en tid mellom 20 og 30 min.
4. Tørketidsvelger
Velg program og tørketid ved å vri bryteren med
urviseren (mot høyre). Hvis luken er stengt, starter
tørkingen når tørketiden velges.
OBS! Vri aldri bryteren mot urviseren. Det kan skade
mekanismen.
Du kan velge mellom to forskjellige tidsstyrte
tørkeprogrammer:
■
Normalvask - bomull (elementeffekt 2000 W) fra
20 til 150 minutter.
■
Skånevask - syntetisk (elementeffekt 1400 W) fra
20 til 100 minutter.
Tørketiden avhenger av tekstiltype, vasketøymengde
og tørkegrad (se programoversikten).
Avkjøling
Tørkeprogrammet avsluttes med en avkjølingsfase på
10 minutter, som er medberegnet i den tørketiden som
velges. Under avkjølingen kobles varmen ut og
plaggene kjøles av før trommelen automatisk stopper
på “0” (avsluttet tørketid). Avkjølingsfasen må ikke
forkortes eller avbrytes. Varme tekstiler som får lov å
ligge, blir veldig krøllete og kan få permanente
skader.
NORSK
5. Kontrollampe
Lyser mens trommelen er i gang, og slokner når
tørketiden er slutt.
33
Page 7
Normalvask - bomull
Varmeelement 2000 W
Type vasketøy
PROGRAMOVERSIKT
Tørketid i minutter for vasketøy
Tørkegrad
Vasketøymengde
kg
sentrifugert med
800/1000
omdr.
1000/1200
omdr.
Bomullsplagg
Frotté
Bomullsundertøy
Laken
Håndklær
Duker
Servietter
OBS! Velg tilvalgsfunksjon “skånetørking” til temperaturømfintlige bomullstekstiler.
Skaptørt
Stryketørt
5
2,5
5
2,5
95-115
60-75
80-100
40-55
Skånevask - syntetisk
Varmeelement 1400 W
Type vasketøy
Tørkegrad
Vasketøymengde
kg
Tørketid i minutter for vasketøy
sentrifugert med min. 650 varv.
90-110
55-70
75-95
35-50
Strykefrie behandlede
plagg av syntetiske eller
blandede materialer
Skaptørt
Finvask og
temperaturømfintlige
tekstiler (se plaggets
vaskemerke)
OBS! Ved tørking av blandingstekstiler må plaggets vaskemerking følges.
34
Stryketørt
2,5 50-60
1
0,5
2,5
1,5
0,5
30-35
25-30
40-50
25-35
20-25
Page 8
i
SLIK BRUKER DU TØRKETROMMELEN
Før trommelen tas i bruk for
første gang
I en ny trommel kan det finnes støv og smuss. Legg
derfor inn noen fuktige, rene kluter og tørk dem i ca.
20 minutter.
1. Legg i vasketøyet
Åpne luken. Løs opp det sentrifugerte vasketøyet og
legg det inn i trommelen. Steng luken og pass på at
ingen plagg kommer i klemme.
2. Trykk eventuelt på ønsket
tilvalgsknapp
3. Velg tørketid
Vri tørketidsvelgeren med urviseren til ønsket tørketid
står rett under merket (se programoversikten).
Kontrollampen lyser og tørketrommelen starter.
4. Avsluttet tørkeprogram
Trommelen stanser automatisk og kontrollampen
slokner når innstilt tørketid er slutt. Tørketidsvelgeren
står på “0” .
Åpne luken og ta ut de avkjølte plaggene.
Viktig! Glem ikke å rense lofilteret etter hver
tørking.
NORSK
100ϒ
35
Page 9
TØRKING
Flat-tørking Drypptørking Hengetørking
Kan tørkes i
tørketrommel
Ikke tørking i
tørketrommel
Normal
temperatur
Lav
temperatur
i
VIKTIGE RÅD OG TIPS OM TØRKING
Sorter og forbered vasketøyet før
tørking
Sorter plaggene etter tekstiltype (se vaskemerket i de
enkelte plaggene) og ønsket tørkegrad. Lukk
glidelåser og knytt løse bånd. Snorer på dynetrekk og
putevar skal knyttes sammen slik at små plagg ikke
samles inne i dem.
Følgende kan ikke tørkes i
tørketrommel
■
Spesielt sarte tekstiler som f eks gardiner av
syntetiske fibrer, silkeplagg og nylonstrømper.
■
Plagg som inneholder skumgummi eller
gummilignende materialer.
■
Ull og plagg som inneholder ull, da de vil filte og
krympe.
Tørk aldri plagg som er behandlet med
brannfarlige væsker (bensin, alkohol,
flekkfjerningsmiddel) i tørketrommelen
på grunn av brannfaren.
Stivete tekstiler
Stivete tekstiler kan også tørkes i trommelen. For å få
best effekt bør det velges samme tørketid som for
“stryketørt”, som har en viss restfuktighet. Når
tørkingen er slutt, må trommelen tørkes av innvendig
med en fuktig klut og deretter med en tørr klut for å
fjerne eventuelle rester av stivelse.
Hva er lo?
Når du begynner å bruke tørketrommelen, blir du
kanskje forbauset over mengden av lo på lofilteret.
Det er helt normalt og betyr ikke at trommelen sliter
på tøyet. Under bruk og vask for hånd eller i maskin
løsner fibrer og tråder (lo), men blir sittende på
plaggenes overflate.
Når plaggene tørkes utendørs, blåses loen vekk av
vinden, men i trommelen samles det opp i filteret og
luftes opp av tørkeprosessen.
Tids- og energiforbruk
Energiforbruk og tørketid avhenger av mengden av
vasketøy som tørkes, restfuktighet etter
sentrifugering, plaggenes størrelse, typen tekstiler og
ønsket tørkegrad.
En overfylt tørketrommel gir et dårlig tørkeresultat og
krøllete plagg.
For å redusere energiforbruket og redusere tørketiden
bør vasketøyet være godt sentrifugert. Vi anbefaler en
vaskemaskin med minst 800 omdreininger i minuttet
eller mer til normal vask.
Selv strykefrie plagg som f eks skjorter bør
sentrifugeres i mellom 10 og 30 sekunder før tørking.
Hvor mye veier tørt vasketøy?
For at du skal kunne ha riktig mengde vasketøy i
tørketrommelen, bør du ha noen veiledende verdier.
Disse er basert på bomullsplagg.
Cirkavekt i gram
Krymping
Spesielt vevde tekstiler (f eks bomullsundertøy) har
lett for å krympe i større eller mindre grad avhengig
av kvaliteten. Dette skyldes først og fremst at
plaggene i trommelen tørkes “svevende” i motsetning
til når de hengetørkes. Unngå derfor å overtørke slike
plagg på annet enn programmet “stryketørt”.
Vaskemerking i plagg som viser hvordan plagget bør tørkes.
36
Badekåpe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1200
Dynetrekk. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 700
Laken . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 500
Frottéhåndkle, putevar . . . . . . . . . . . . . . . . . . . . . . 200
Skjorte, nattkjole . . . . . . . . . . . . . . . . . . . . . . . . . . 200
Pyjamas, bluse . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100
Korte underbukser, sokker . . . . . . . . . . . . . . . . . . . 100
Lange underbukser. . . . . . . . . . . . . . . . . . . . . . . . . 300
Page 10
VEDLIKEHOLD OG RENGJØRING
P0767
P0328
Rengjøring av lofilteret
Etter hver tørking må lofilteret renses. Det sitter på
lukens innerside og rengjøres med en fuktig klut.
Rengjøring av tørketrommelen
Maskinens kabinett, betjeningspanel, trommel, plastog gummideler rengjøres med en fuktig klut og et
oppvaskmiddel.
Rengjøring av trommelens
innerside
Hvis det etter lengre tids bruk skulle komme et belegg
på trommelen, kan dette fjernes med litt
avkalkingsmiddel på en fuktig klut.
OBS! Bruk aldri løse- eller slipemidler.
Rengjøring av luken
Rengjør innsiden av luken med jevne mellomrom og
fjern lo og tråder. Nøye rengjøring her forbedrer
tørkingen.
NORSK
HVIS TØRKETROMMELEN IKKE VIRKER
■
FEILTYPE
■
Maskinen starter ikke:
■
Tørkingen tar lang tid eller vasketøyet
blir ikke ordentlig tørt:
■
Det blir varmt rundt trommelen:
■
MULIG ÅRSAK
■
Luken er ikke ordentlig stengt
■
Maskinen får ikke strøm
■
Tørketidsvelgeren er ikke riktig innstilt
■
Vasketøyet er dårlig sentrifugert
■
Lofilteret i luken er tilstoppet
■
Det er valgt skånetørking
■
Romtemperaturen er for høy
■
Det er innstilt feil program/tørketid
■
For mye vasketøy
■
Trommelen er plassert i et for lite rom eller et rom
med dårlig ventilasjon. Lukk opp døren / vinduet
eller velg en annen plass.
37
Page 11
SERVICE OG RESERVEDELER
Når du bestiller service eller reservedeler, bør du
kjenne tørketrommelens produktnummer,
serienummer og modellbetegnelse, som du finner på
dataskiltet.
Du ser dataskiltet når du åpner luken.
Modell: ____________________________________
Serienummer: ______________________________
Produktnummer: ____________________________
Innkjøpsdato: ________________________________
GARANTI
Levering skjer etter kjøpsloven av 1.1.89, supplert
med NEL's leveringsbetingelser.
Oppstår det problemer med produktet, bør henvendelse
skje til forhandler hvor produktet er kjøpt.
Hovedkontor:
ELECTROLUX INDUSTRIER A/S
Spireavn. 14
Postboks 246 Økern
0510 Oslo
Telefon: 22 63 55 00
Telefax: 22 65 86 80
i
Høyde 850 mm
Bredde 600 mm
Dybde 570 mm
Dybde med åpen luke 920 mm
TEKNISKE DATA
Sentral serviceavdeling/sentralt reservedelslager:
Vollebekkvn. 2, Risløkka
Postboks 92 Risløkka
0516 Oslo
Adm. og tekn. avdeling: Telefon: 22 72 58 00
Telefax: 22 64 17 74
Bestilling service: Telefon: 22 72 58 00
Telefax: 22 72 58 25
Bestilling reservedeler: Telefon: 22 72 58 10
Telefax: 22 72 58 20
Vekt 32 kg
Kapasitet, bomull 5 kg tørre klær
Kapasitet, syntetisk 2,5 kg tørre klær
Trommelvolum 108 l
Nettspenning 220-230 V, 50 Hz
Samlet effekt 2200 W, 10 A
Dette apparatet oppfyller kravene i EF-direktiv 89/336/EØF, 73/23/EØF.
Vi forbeholder oss rett til endringer.
38
Page 12
INSTALLASJON
P0046
P0280
Utpakking / transportskader
Kontroller at tørketrommelen ikke er skadet.
Eventuelle transportskader skal straks meldes til den
som har ansvaret for transporten. Skader, feil og
eventuelle manglende deler skal straks meldes til
selgeren. Fjern emballasjematerialet slik at små barn
ikke kan leke med det.
Alle materialer som er merket med symbolet , kan
gjenbrukes og bør derfor avleveres til et
gjenbrukssenter.
Plassering av tørketrommelen
Tørketrommelen skal stå på et fast og stabilt underlag.
Den må stå helt vannrett. Juster den inn ved hjelp av
de justerbare skruebena på forsiden og eventuelt et
vaterpass.
OBS! Bena må ikke tas av. Avstanden mellom gulv
og tørketrommel er nødvendig for luftsirkulasjonen.
Blokkert ventilasjon gir høyere temperatur inne i
trommelen, noe som påvirker trommelens funksjon.
Tørketrommelen kan plasseres frittstående, bygd inn
under en benk eller ovenpå en vaskemaskin i såkalt
vaskesøyle.
NORSK
Bygg ikke inn for trangt
For det første kan det være vanskelig å få maskinen
på plass, og for det andre kan det være vanskelig å få
den ut igjen i forbindelse med service.
Ta også hensyn til følgende:
■
Sørg for at det er en klaring på minst 150 mm til
montering av slangen på luftuttaket.
■
Sørg for at temperatur i det rommet der
tørketrommelen står, ikke overstiger +35°C. For
høy romtemperatur forlenger tørketiden og øker
energiforbruket.
■
Trommelen suger inn luft på baksiden. Sørg for at
det alltid er tilstrekkelig lufttilførsel.
■
Plassen rundt tørketrommelen skal være så støvfri
som mulig.
Monteringssett for vaskesøyle
Ekstra tilbehør
Det er mulig å plassere tørketrommelen ovenpå en
vaskemaskin med frontluke, men tørketrommelen må
da skrues fast til vaskemaskinen. Til dette kreves et
monteringssett, som kan bestilles hos forhandleren.
OBS! Settes kombinasjonen på en sokkel, et
fundament eller lignende, må den forankres slik at det
ikke er noen risiko for at den kan falle ned.
39
Page 13
Varmluftuttak
A
P1028
P1027
A
P0055
P0279
A
Den varme luften fra trommelen må ledes ut fra det
rommet som trommelen er plassert i, gjennom en
evakueringskanal.
Med tørketrommelen følger det en tilkoblingsring (A),
som ved leveringen er plassert i det bakre luftuttaket
på maskinen. Trekk denne ringen ut av åpningen og
skru den fast på en spiralslange som følger med
tørketrommelen.
Tørketrommelen har to varmluftuttak - én på hver
side av maskinen. Velg åpning og sett i ringen. Trykk
lett på ringen til den går i inngrep. Sørg for at de
åpningene som ikke brukes, er stengt.
Slangen må ikke tilkobles skorstein, varmeanlegg
eller lignende.
Hvis rommet er tilkoblet en sentral, svært kraftig
ventilator, kan det oppstår problemer. Hvis det
konstateres at tørketiden er for lang, må ventilatoren
slås av eller ventilasjonsgitteret stenges mens
tørketrommelen er i gang.
Luftutskiftingsmengden bør minst være 150 m
Når slangen er montert, må den ikke ha mer enn to
bukter, og dessuten er det viktig at slangen ikke
klemmes sammen. Resultatet blir dårligere tørking,
lengre tørketid og dermed høyere energiforbruk.
Klemmes slangen helt sammen, stiger temperaturen
inne i trommelen slik at varmesikringen utløses,
ommelen stopper og Electrolux Service må kontaktes.
3
/t.
OBS!
Hvis slangen er lang og rommet kaldt, kan fuktigheten
danne kondens inne i slangen. Det vil ikke være til å
unngå. For å forhindre at vann samles i slangen og
renner tilbake til tørketrommelen, kan du bore et
3 mm hull ved slangens laveste punkt og sette en skål
under (se punkt A på bildet).
40
Page 14
Omhengsling av luken
P0283
A
2
3
4
1
P0748
B
1
4
2
3
(fra venstre til høyre)
Luken er venstrehengslet ved leveringen, men
hengselen kan flyttes over i høyre side.
Advarsel: Kobl ut strømmen til trommelen før denne
arbeidsoperasjonen utføres. Endringen må utføres av
en kyndig person.
Gå frem på følgende måte:
1. Skru ut de to skruene (1) som holder
lukehengselen, og ta av luken.
2 Ta av plasthaken (2) og dekselet (3) ved å trykke
sammen de to laskene. Bytt om på de to delene (2
på 3s plass og 3 på 2s plass). Sjekk at de sitter
ordentlig fast.
3. Løs de to skruene som holder plastplaten (4), og
flytt den over på motsatt side.
4 Skru fast luken i høyre side med de to skruene (1).
Dørhengsel i venstre side (standard)
Dørhengsel i høyre side (etter omhengsling)
NORSK
Elektrisk tilkobling
Maskinen leveres koblet 1-faset, 220-230V, 50 Hz,
2,2 kW totaleffekt.
41
Page 15
Z
Loading...
