Page 1
Elektro-Einbaubackofen
Benutzerinformation
315 7892 00-A-091205-01
EB GL80 / EB GL80S
Page 2
Sehr geehrte Kundin, sehr geehrter Kunde,
lesen Sie bitte diese Benutzerinformation sorgfältig durch und bewahren Sie
sie zum späteren Nachschlagen auf.
Geben Sie diese Benutzerinformation an eventuelle Nachbesitzer des Gerätes weiter.
Folgende Symbole werden im Text verwendet:
1 Sicherheitshinweise
Warnung! Hinweise, die Ihrer persönlichen Sicherheit dienen.
Achtung! Hinweise, die zur Vermeidung von Schäden am Gerät dienen.
3 Hinweise und praktische Tipps
2 Umweltinformationen
2
Page 3
Inhalt
Gebrauchsanweisung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Entsorgung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Gerätebeschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Gesamtansicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Bedienblende . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Ausstattung Backofen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Zubehör Backofen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Vor dem ersten Gebrauch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Tageszeit einstellen und ändern . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Erstes Reinigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Bedienen des Backofens . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Backofen ein- und ausschalten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Backofen-Funktionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Rost, Backblech und hochrandiges Kuchenblech einsetzen . . . . . . . . . . . . . 16
Fettfilter einsetzen/herausnehmen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Uhr-Funktionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Weitere Funktionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Anzeigenabschaltung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Kindersicherung des Backofens . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Sicherheitsabschaltung des Backofens. . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Anwendungen, Tabellen und Tipps . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Backen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Backtabelle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Tabelle Aufläufe und Überbackenes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Tabelle Tiefkühl-Fertiggerichte. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Braten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Brattabelle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Flächengrillen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
Grilltabelle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
Turbogrillen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
Dörren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
Einkochen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
3
Page 4
Reinigung und Pflege . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
Gerät von außen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
Backofeninnenraum . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
Zubehör. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
Fettfilter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
Pyrolytische Reinigung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
Einschubgitter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
Backofenbeleuchtung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
Backofen-Tür . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
Backofen-Türglas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
Was tun, wenn …. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

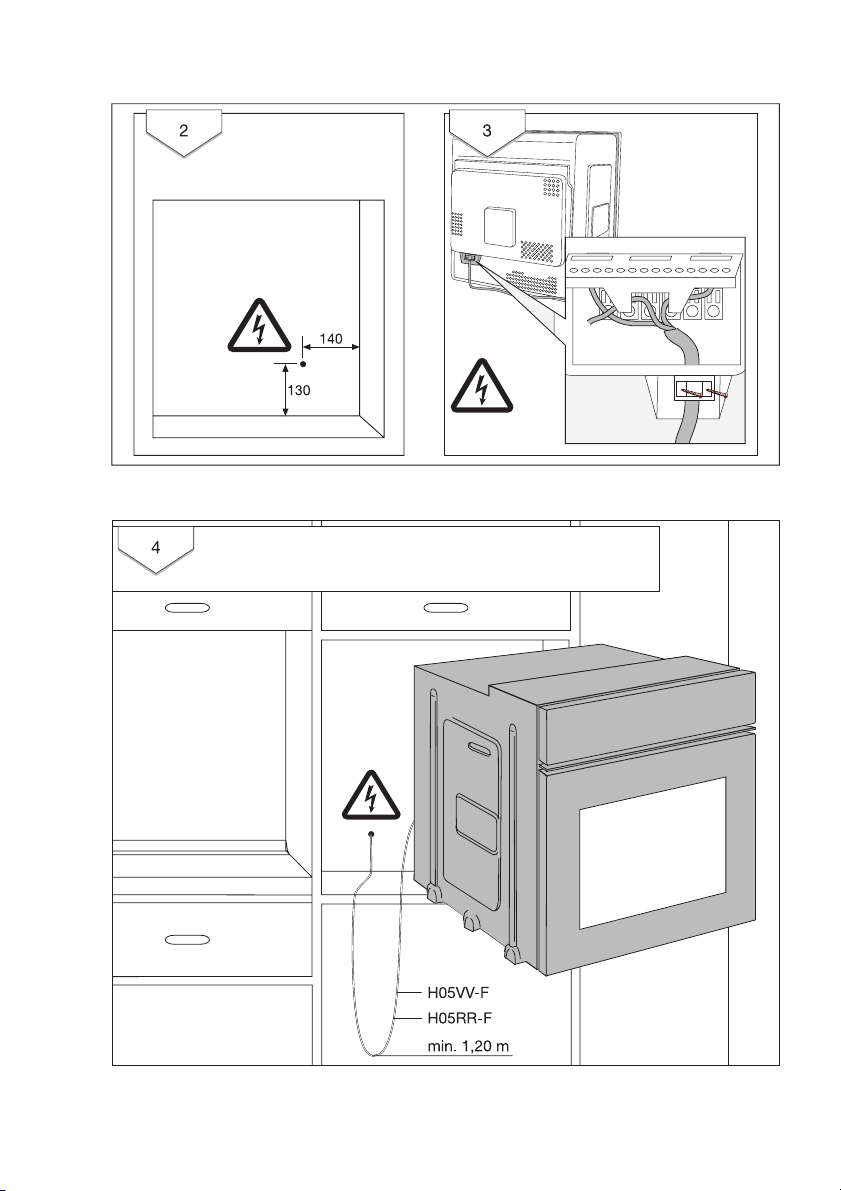

Montageanweisung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49
Sicherheitshinweise für den Installateur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49
Servicestellen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52
Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52
Points de Service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52
Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53
Servizio dopo vendita . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53
Garanzia. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54
Service. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55
4
Page 5
Gebrauchsanweisung
1 Sicherheitshinweise
5 Dieses Gerät entspricht den folgenden EG-Richtlinien:
– 73/23/EWG vom 19.02.1973 Niederspannungs-Richtlinie
– 89/336/EWG vom 03.05.1989 EMV-Richtlinie einschließlich Änderungs-
Richtlinie 92/31/EWG
– 93/68/EWG vom 22.07.1993 CE-Kennzeichnungs-Richtlinie
Elektrische Sicherheit
• Das Gerät darf nur durch einen konzessionierten Fachmann ange-
schlossen werden.
• Bei Störungen oder Beschädigungen am Gerät: Sicherungen herausdrehen bzw. ausschalten.
• Reparaturen am Gerät dürfen nur von Fachkräften durchgeführt wer-
den. Durch unsachgemäße Reparaturen können erhebliche Gefahren entstehen. Wenden Sie sich im Reparaturfall an unseren Kundendienst oder
an Ihren Fachhändler.
Sicherheit für Kinder
• Kleinkinder niemals unbeaufsichtigt lassen während das Gerät in Betrieb
ist.
Sicherheit während der Benutzung
• Dieses Gerät darf nur für das haushaltsübliche Kochen, Braten, Backen
von Speisen verwendet werden.
• Vorsicht bei Anschluss von Elektrogeräten an Steckdosen in Gerätenähe.
Anschlussleitungen dürfen nicht unter der heißen Backofentür eingeklemmt werden.
• Warnung: Verbrennungsgefahr! Bei Betrieb wird der Backofen-
innenraum heiß.
• Wenn Sie alkoholische Zutaten im Backofen verwenden, kann eventuell
ein leicht entzündliches Alkohol-Luftgemisch entstehen. Öffnen Sie die
Tür in diesem Fall vorsichtig. Hantieren Sie dabei nicht mit Glut, Funken
oder Feuer.
5
Page 6
3 Acrylamidhinweis
Nach neuesten wissenschaftlichen Erkenntnissen kann eine intensive Bräunung der Lebensmittel, speziell bei stärkehaltigen Produkten, eine gesundheitliche Gefährdung durch Acrylamid verursachen. Daher empfehlen wir,
möglichst bei niedrigen Temperaturen zu garen und die Speisen nicht zu
stark zu bräunen.
So vermeiden Sie Schäden am Gerät
• Legen Sie den Backofen nicht mit Alufolie aus und stellen Sie kein Backblech, keinen Topf etc. auf den Boden, da sonst das Backofenemail durch
den entstehenden Hitzestau beschädigt wird.
• Obstsäfte, die vom Backblech tropfen, hinterlassen Flecken, die sich nicht
mehr entfernen lassen. Benutzen Sie für sehr feuchte Kuchen ein tiefes
Blech.
• Die offene Backofentür nicht belasten.
• Gießen Sie Wasser nie direkt in den heißen Backofen. Es können Email-
schäden und Verfärbungen entstehen.
• Bei Gewalteinwirkung, vor allem auf die Kanten der Frontscheibe, kann
das Glas brechen.
• Bewahren Sie keine brennbaren Gegenstände im Backofen auf. Sie können sich beim Einschalten entzünden.
• Bewahren Sie keine feuchten Lebensmittel im Backofen auf. Es können
Schäden am Email entstehen.
3 Hinweis Email-Beschichtung
Farbliche Veränderungen an der Email-Beschichtung des Backofens als
Folge des Gebrauchs beeinträchtigen nicht die Eignung des Gerätes zur gewöhnlichen bzw. vertragsgemäßen Verwendung. Sie stellen daher keinen
Mangel im Sinne des Gewährleistungsrechtes dar.
6
Page 7
Entsorgung
2 Verpackungsmaterial
Die Verpackungsmaterialien sind umweltverträglich und wiederverwertbar.
Die Kunststoffteile sind gekennzeichnet, z. B. >PE<, >PS< etc. Entsorgen
Sie die Verpackungsmaterialien entsprechend ihrer Kennzeichnung bei den
kommunalen Entsorgungsstellen in den dafür vorgesehenen Sammelbehältern.
2 Altgerät
Das Symbol
dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist,
sondern an einem Sammelpunkt für das Recycling von elektrischen und
elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum
korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches
Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft,
in dem Sie das Produkt gekauft haben.
W auf dem Produkt oder seiner Verpackung weist darauf hin,
1 Warnung: Damit von dem ausgedienten Gerät keine Gefahr mehr ausgehen
kann, vor der Entsorgung unbrauchbar machen.
Dazu Gerät von der Netzversorgung trennen und das Netzanschlusskabel vom Gerät entfernen.
7
Page 8
Gerätebeschreibung
Gesamtansicht
Bedienblende
Türgriff
Vollglastür
Bedienblende
Backofen-Funktionen
8
Temperatur-/Zeit-Anzeige
Temperatur-/Zeit-Wahl
Funktions-Tasten
Page 9
Ausstattung Backofen
Oberhitze und Grillheizkörper
Einsatzebenen
Zubehör Backofen
Rost
Für Geschirr, Kuchenformen, Braten und
Grillstücke.
Backofenbeleuchtung
Fettfilter
Backofenbeleuchtung
Rückwandheizkörper
Ventilator
Unterhitze
Einschubgitter,
herausnehmbar
Backblech
Für Kuchen und Plätzchen.
Backblech hochrandig
Zum Backen und Braten bzw. als Auffangblech für Fett.
9
Page 10
Vor dem ersten Gebrauch
Tageszeit einstellen und ändern
3 Der Backofen funktioniert nur mit eingestellter Zeit.
Nach dem elektrischen Anschluss oder
einem Stromausfall blinkt die Funktionsleuchte Tageszeit automatisch.
1. Zum Ändern einer bereits eingestellten
Tageszeit Taste Auswahl so oft drücken, bis die Funktionsleuchte
Tageszeit blinkt.
2. Mit dem Schalter / die aktuelle Tageszeit einstellen.
Nach ca. 5 Sekunden erlischt das Blinken und die Uhr zeigt die eingestellte Tageszeit an.
Das Gerät ist betriebsbereit.
3 Die Tageszeit kann nur verändert werden,
wenn die Kindersicherung ausgeschaltet,
keine der Uhr-Funktionen Kurzzeit ,
Dauer oder Ende und keine
Backofen-Funktion eingestellt ist.
10
Page 11
Erstes Reinigen
Bevor Sie den Backofen das erste Mal benutzen, sollten Sie ihn gründlich
reinigen.
1 Achtung: Benutzen Sie keine scharfen, scheuernden Reinigungsmittel! Die
Oberfläche könnte beschädigt werden.
3 Verwenden Sie bei Metallfronten handelsübliche Pflegemittel.
1. Schalter Backofen-Funktionen auf Beleuchtung stellen.
2. Alle Zubehörteile und Einschubgitter entnehmen und mit warmer Spülmit-
tellauge reinigen.
3. Backofen ebenfalls mit warmer Spülmittellauge auswaschen und trocknen.
4. Gerätefront feucht abwischen.
11
Page 12
Bedienen des Backofens
3 Der Backofen ist mit versenkbaren Schaltern für Backofen-Funktionen
und Temperatur-Wahl ausgestattet. Zur Benutzung den entsprechenden
Schalter drücken. Der Schalter steht dann heraus.
Backofen ein- und ausschalten
Temperatur-/Zeit-Anzeige
Heiz-Anzeige
Pyrolyse Dauer
Backofen-Funktionen
Backofen einschalten
Den Schalter Backofen-Funktionen auf
die gewünschte Funktion drehen. Die
Temperatur-Anzeige zeigt die Vorschlagstemperatur für die gewählte BackofenFunktion.
Der Backofen beginnt zu heizen.
Ist die eingestellte Temperatur erreicht,
ertönt ein Signal.
12
Taste Auswahl
Anzeigenwechsel
Temperatur-/Zeit-Wahl
Page 13
Backofentemperatur ändern
Mit dem Schalter / die Temperatur
nach oben oder unten verändern.
Die Einstellung erfolgt in 5 °C-Schritten.
Backofen ausschalten
Zum Abschalten des Backofens den
Schalter Backofen-Funktionen in die
Aus-Position drehen.
3 Kühlgebläse
Das Gebläse schaltet sich automatisch ein, um die Geräteoberflächen kühl
zu halten. Nachdem der Backofen ausgeschaltet wurde, läuft das Gebläse
noch weiter, um das Gerät abzukühlen und schaltet sich dann selbständig
ab.
13
Page 14
3 Heiz-Anzeige
Anzeige Aufheizen
Nach dem Einschalten der BackofenFunktion zeigen die langsam nacheinander aufleuchtenden Balken an, wie weit
der Backofen bereits aufgeheizt ist.
Anzeige Restwärme
Nach dem Ausschalten des Backofens
zeigen die noch leuchtenden Balken die
verbleibende Restwärme im Backofen
an.
14
Page 15
Backofen-Funktionen
Für den Backofen stehen Ihnen folgende Funktionen zur Verfügung:
Backofen-Funktion Anwendung
Beleuchtung
Heißluft
Ober-/Unterhitze
Pizzastufe
Turbo-Raumgrill
Infrarotgrill
Infrarotflächengrill
Unterhitze
Pyrolyse
Mit dieser Funktion können Sie den
Backofeninnenraum, z. B. zum Reinigen,
beleuchten
Zum Braten und
drei Ebenen
Die Backofentemperaturen 20-40 °C
niedriger einstellen als bei Ober-/Unterhitze.
Zum
Backen
Ebene
.
Zum Backen auf einer Ebene für Gerichte, die eine
nung und Knusprigkeit des
Bodens
Die Backofentemperaturen 20-40 °C
niedriger einstellen als bei Ober-/Unterhitze.
Zum
oder Geflügel auf einer Ebene. Die
Funktion eignet sich auch zum
tinieren
Zum
die in der
ordnet werden und zum
Zum
größeren Mengen
ten
Zum
krossen Böden
Zur pyrolytischen Selbstreinigung
des Backofens. Dabei werden
Schmutzrückstände im Backofen
verbrannt, die sich nach dem Abkühlen des Backofens herauswischen
lassen. Der Backofen wird auf ca.
500 °C aufgeheizt.
benötigen.
Braten
und
Grillen
Grillen
.
Nachbacken
.
Backen
gleichzeitig.
und
Braten
intensivere Bräu-
größerer Fleischstücke
Überbacken.
flacher Lebensmittel,
Mitte des Rostes
flacher Lebensmittel in
und zum
von Kuchen mit
.
auf
bis zu
auf
einer
ange-
To as t en
To as -
Heizelement/
Ventilator
---
Rückwandheizkörper,
Ventilator
Oberhitze, Unterhitze
Unterhitze,
Rückwandheizkörper,
Ventilator
Grill, Ventilator
Gra-
Grill
.
Grill, Oberhitze
Unterhitze
Oberhitze, Unterhitze,
Grill, Ventilator
15
Page 16
Rost, Backblech und hochrandiges Backblech einsetzen
3 Auszugsicherung und Kippsicherheit
Zur Auszugsicherung haben alle Einschubteile am rechten und linken Rand
eine kleine Auswölbung nach unten.
Einschubteile immer so einsetzen, dass diese Auswölbung im Backraum
hinten liegt. Diese Auswölbung ist auch wichtig für die Kippsicherheit der
Einschubteile.
Backblech bzw. hochrandiges
Backblech einsetzen:
Backblech bzw. hochrandiges Backblech zwischen die Führungsstäbe der
gewählten Einsatzebene schieben.
Rost einsetzen:
Rost so einsetzen, dass die Füßchen
nach unten zeigen.
Rost zwischen die Führungsstäbe der
gewählten Einsatzebene schieben.
3 Durch den umlaufend erhöhten Rahmen
des Rostes ist das Geschirr zusätzlich
gegen Abrutschen gesichert.
16
Page 17

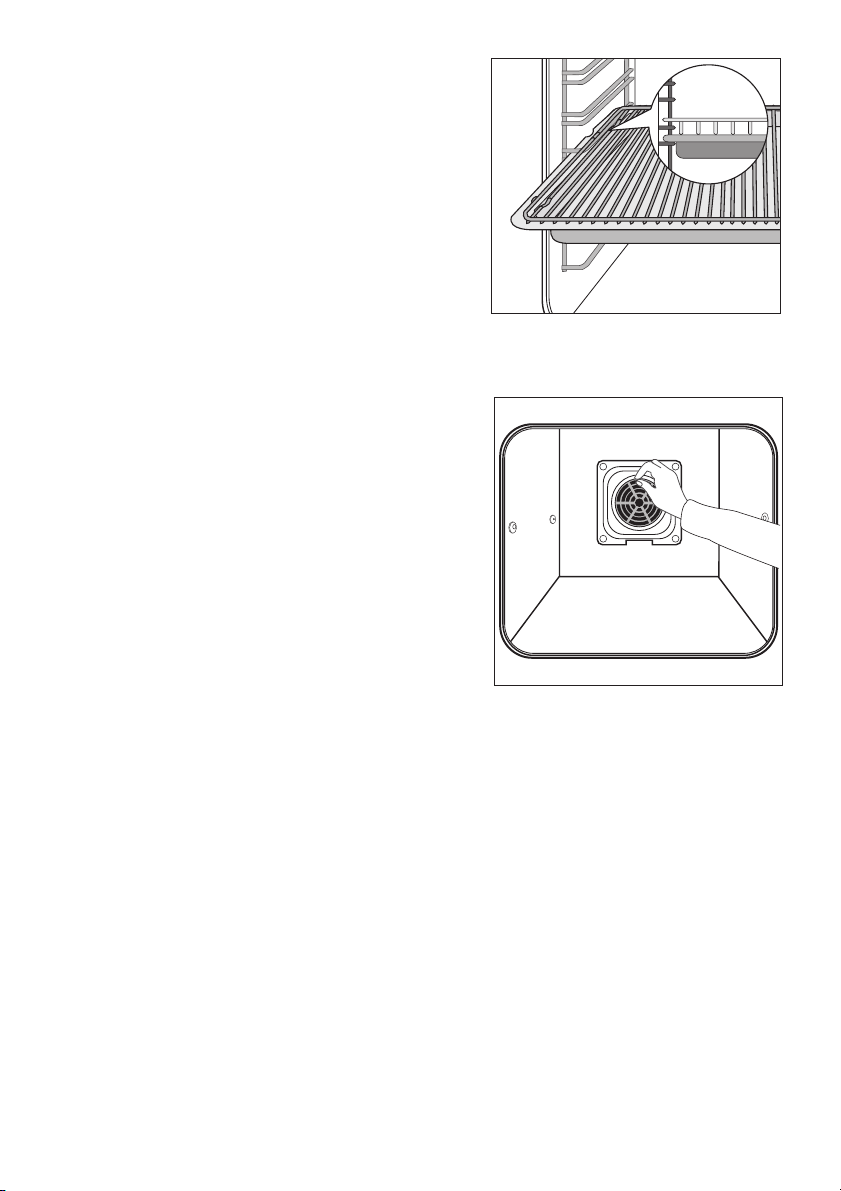

Rost und hochrandiges Backblech
gemeinsam einsetzen:
Rost auf das hochrandige Backblech
legen.
Hochrandiges Backblech zwischen
die Führungsstäbe der gewählten
Einsatzebene schieben.
Fettfilter einsetzen/herausnehmen
Den Fettfilter nur beim Braten einsetzen, um den Rückwandheizkörper vor
Fettspritzern zu schützen.
Fettfilter einsetzen
Fettfilter am Griff fassen und die
beiden Halterungen von oben
nach unten in die Öffnung an der
Backofenrückwand (Ventilatoröffnung) einsetzen.
Fettfilter herausnehmen
Fettfilter am Griff fassen und nach
oben aushängen.
17
Page 18
Uhr-Funktionen
Temperatur-/Zeit-Anzeige
Uhr-Funktions-Leuchten
Pyrolyse Dauer
Anzeigenwechsel
Taste Auswahl
Dauer
Zum Einstellen, wie lange der Backofen in Betrieb sein soll.
Ende
Zum Einstellen, wann sich der Backofen wieder ausschalten soll.
Kurzzeit
Zum Einstellen einer Kurzzeit. Nach Ablauf ertönt ein Signal.
Diese Funktion ist ohne Auswirkung auf den Backofenbetrieb.
Ta ge s ze i t
Zum Einstellen, Ändern oder Abfragen der Tageszeit
(siehe Kapitel Vor dem ersten Gebrauch).
18
Page 19
3 Hinweise zu den Uhr-Funktionen
• Nach dem Auswählen einer Uhr-Funktion blinkt die dazugehörige Funktionsleuchte ca. 5 Sekunden. Während dieser Zeit können mit dem Schalter / die gewünschten Zeiten eingestellt oder verändert werden.
• Nach dem Einstellen der gewünschten Zeit blinkt die Funktionsleuchte
nochmals ca. 5 Sekunden. Danach leuchtet die Funktionsleuchte. Die eingestellte Zeit beginnt im Hintergrund abzulaufen.
• Nach Ablauf der Uhr-Funktionen Dauer und Ende muss der Schal-
ter Backofen-Funktionen auf „0“ gestellt werden.
• Mit der Taste Anzeige kann zwischen Backofentemperatur und
Tageszeit gewechselt werden.
3 Abfragen der eingestellten oder verbleibenden Zeit
Taste Auswahl so oft drücken, bis die jeweilige Uhr-Funktion blinkt und
die eingestellte oder verbleibende Zeit angezeigt wird.
19
Page 20

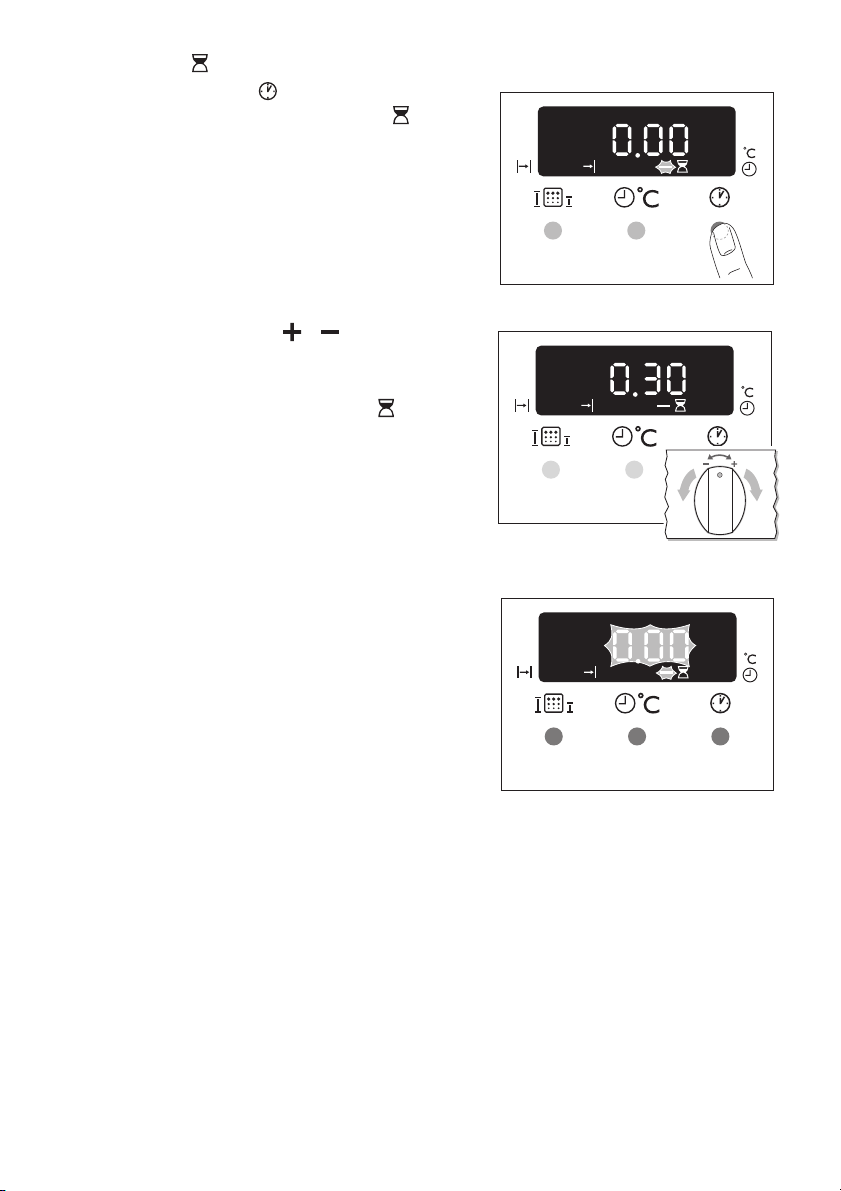

Kurzzeit
1. Taste Auswahl so oft drücken, bis
die Funktionsleuchte Kurzzeit blinkt.
2. Mit dem Schalter / die gewünschte Kurzzeit einstellen (max. 99.00 Minuten).
Die Funktionsleuchte Kurzzeit leuchet.
Wenn 90% der eingestellten Zeit abgelaufen ist, ertönt ein Signal.
Wenn die eingestellte Zeit abgelaufen ist,
blinken „0.00“ und die Funktionsleuchte.
Es ertönt ein Signal.
Blinken und Signalton abstellen:
Beliebige Taste drücken.
20
Page 21
Dauer
1. Backofen-Funktion und Temperatur
wählen.
2. Taste Auswahl so oft drücken, bis
die Funktionsleuchte Dauer blinkt.
3. Mit dem Schalter / die gewünschte Gardauer einstellen (max. 09.59
Stunden).
Die Funktionsleuchte Dauer leuchtet
und der Backofen ist sofort an.
Wenn die eingestellte Zeit abgelaufen ist,
blinken „0.00“ und die Funktionsleuchte.
Es ertönt für 2 Minuten ein Signal. Der
Backofen schaltet sich aus.
Blinken und Signalton abstellen:
Schalter Backofenfunktionen auf „0“ stel-
len.
21
Page 22
Ende
1. Backofen-Funktion und Temperatur wählen.
2. Taste Auswahl so oft drücken, bis
die Funktionsleuchte Ende blinkt.
3. Mit dem Schalter / die gewünschte Abschaltzeit einstellen.
Die Funktionsleuchte Ende leuchtet
und der Backofen ist sofort an.
Wenn die eingestellte Zeit abgelaufen ist,
blinken „0.00“ und die Funktionsleuchte.
Es ertönt für 2 Minuten ein Signal. Der
Backofen schaltet sich aus.
Blinken und Signalton abstellen:
Schalter Backofenfunktionen auf „0“ stel-
len.
22
Page 23
Dauer und Ende kombiniert
3 Dauer und Ende können gleichzeitig verwendet werden, wenn der
Backofen zu einem späteren Zeitpunkt automatisch ein- und ausgeschaltet werden soll.
1. Backofen-Funktion und Temperatur wählen.
2. Mit der Funktion Dauer die Zeit ein-
stellen, die das Gericht zum Garen benötigt,
hier 1 Stunde.
3. Mit der Funktion Ende Zeit einstel-
len, zu der das Gericht fertig sein soll,
hier 14:05 Uhr.
Die Funktionsleuchten Dauer und
Ende leuchten und im Display wird die
Temperatur angezeigt,
hier 200°C.
Der Backofen schaltet sich automatisch
zum errechneten Zeitpunkt ein,
hier um 13:05 Uhr.
Und nach Ablauf der eingegebenen Dauer wieder aus,
hier um 14:05 Uhr.
23
Page 24
Weitere Funktionen
Anzeigenabschaltung
2 Durch das Ausschalten der Zeitanzeige können Sie Energie einsparen.
Zeitanzeige ausschalten
1. Schalter / nach rechts drehen und
halten.
2. Zusätzlich Taste Auswahl drücken,
bis die Anzeige dunkel wird.
3 Sobald das Gerät wieder in Betrieb ge-
nommen wird, schaltet sich die Anzeige
automatisch ein.
Beim nächsten Ausschalten erlischt die
Tageszeitanzeige wieder.
Um die Tageszeit wieder ständig anzeigen zu lassen, die Zeitanzeige wieder einschalten.
Zeitanzeige einschalten
1. Schalter / nach rechts drehen und halten.
2. Zusätzlich Taste Auswahl drücken, bis die Anzeige wieder erscheint.
24
Page 25
Kindersicherung des Backofens
Der Backofen ist mit einer Kindersicherung ausgestattet. Sobald die Kindersicherung eingeschaltet ist, kann der Backofen nicht in Betrieb genommen
werden.
3 Um die Kindersicherung einschalten zu können, darf keine Backofen-Funk-
tion gewählt sein.
Kindersicherung einschalten
1. Schalter / nach links drehen und
halten.
2. Zusätzlich Taste Auswahl drücken,
bis in der Anzeige „SAFE“ erscheint.
Die Kindersicherung ist jetzt in Betrieb.
Kindersicherung ausschalten
1. Schalter / nach links drehen und halten.
2. Zusätzlich Taste Auswahl drücken, bis in der Anzeige „SAFE“ erlischt.
Die Kindersicherung ist jetzt ausgeschaltet und der Backofen ist wieder betriebsbereit.
Sicherheitsabschaltung des Backofens
3 Wird der Backofen nach einer bestimmten Zeit nicht ausgeschaltet oder die
Temperatur nicht verändert, schaltet er sich automatisch ab.
In der Temperatur-Anzeige blinkt die zuletzt eingestellte Temperatur.
Der Backofen schaltet sich ab bei einer Backofentemperatur von:
30 - 120°C nach 12,5 Stunden
120 - 200°C nach 8,5 Stunden
200 - 250°C nach 5,5 Stunden
250 - max°C nach 3,0 Stunden
Inbetriebnahme nach Sicherheitsabschaltung
Den Backofen komplett ausschalten.
Danach kann er wieder in Betrieb genommen werden.
3 Die Sicherheitsabschaltung wird aufgehoben, wenn die Uhr-Funktion
Dauer oder Ende eingestellt ist.
25
Page 26
Anwendungen, Tabellen und Tipps
Backen
Backofen-Funktion: Heißluft oder Ober-/Unterhitze
Backformen
• Für Ober-/Unterhitze eignen sich Formen aus dunklem Metall und be-
schichtete Formen.
• Für Heißluft sind auch helle Metallformen geeignet.
Einsatzebenen
• Backen mit Ober-/Unterhitze ist auf einer Ebene möglich.
• Mit Heißluft können Sie auf bis zu 3 Backblechen gleichzeitig backen:
1 Backblech:
z. B. Einsatzebene 3
1 Backform:
z. B. Einsatzebene 1
2 Backbleche:
z. B. Einsatzebenen 1 und 3
3 Backbleche:
Einsatzebenen 1, 3 und 5
26
Page 27
Allgemeine Hinweise
• Blech mit der Abschrägung nach vorne einsetzen!
• Sie können mit Ober-/Unterhitze oder Heißluft auch zwei Formen
gleichzeitig nebeneinander auf dem Rost backen. Die Backzeit verlängert
sich nur unwesentlich.
3 Bei Verwendung von Tiefkühlkost können sich beim Garvorgang die einge-
setzten Bleche verziehen. Dies ist auf den großen Temperaturunterschied
zwischen Tiefgefrorenem und Backofentemperatur zurückzuführen. Nach
dem Abkühlen der Bleche hebt sich die Verformung wieder auf.
Hinweise zu den Backtabellen
In den Tabellen finden Sie für eine Auswahl an Gerichten die dafür erforderlichen Temperaturangaben, Garzeiten und Einsatzebenen.
• Die Temperaturen und Backzeiten sind Richtwerte, da sie von der Zusammensetzung des Teiges, der Menge und der Backform abhängig sind.
• Wir empfehlen beim ersten Mal den kleineren Temperaturwert einzustellen
und erst bei Bedarf, z. B. wenn eine stärkere Bräunung gewünscht wird
oder die Backzeit zu lange dauert, eine höhere Temperatur zu wählen.
• Finden Sie für ein eigenes Rezept keine konkreten Angaben, orientieren
Sie sich an einem ähnlichen Gebäck.
• Beim Backen von Kuchen auf Backblechen oder in Formen auf mehreren
Ebenen kann die Backzeit um 10-15 Minuten länger sein.
• Feuchte Gebäcke (z. B. Pizzas, Obstkuchen etc.) werden auf einer Ebene
zubereitet.
• Höhenunterschiede des Backgutes können am Anfang des Backvorgangs
zu unterschiedlicher Bräunung führen. In diesem Fall verändern Sie bitte
nicht die Temperatureinstellung. Bräunungsunterschiede gleichen sich
im Laufe des Backvorgangs aus.
2 Bei längeren Backzeiten können Sie den Backofen ca. 10 Minuten vor Ende
der Backzeit ausschalten, um die Nachwärme zu nutzen.
Die Tabellen gelten, wenn nicht anders vorgegeben, für das Einsetzen in den
kalten Backofen.
27
Page 28
Backtabelle
Backen auf einer Einsatzebene
Art des
Gebäcks
Backofenfunktion
Einsatz-
ebene
Temperatur
°C
Zeit
Std.: Min.
Gebäck in Formen
Napf- oder Rodonkuchen Heißluft 1 150-160 0:50-1:10
Sandkuchen/Königskuchen Heißluft 1 140-160 1:10-1:30
Biskuittorte Heißluft 1 140 0:25-0:40
Biskuittorte Ober-/Unterhitze 1 160 0:25-0:40
Tortenboden Mürbeteig Heißluft 3 170-180
1)
0:10-0:25
Tortenboden Rührteig Heißluft 3 150-170 0:20-0:25
Gedeckte Apfeltorte Ober-/Unterhitze 1 170-190 0:50-1:00
Apple Pie (2Formen,
Heißluft 1 160 1:10-1:30
Ø20cm, diagonal versetzt)
Apple Pie (2Formen
Ober-/Unterhitze 1 180 1:10-1:30
Ø20cm, diagonal versetzt)
Pikante Torte (z. B. Quiche
Heißluft 1 160-180 0:30-1:10
Lorraine)
Käsetorte Ober-/Unterhitze 1 170-190 1:00-1:30
Gebäck auf Backblechen
Hefezopf/-kranz Ober-/Unterhitze 3 170-190 0:30-0:40
1)
230
160-180
1)
1)
1)
0:40-1:00
0:25
0:30-1:00
0:15-0:30
0:10-0:20
Christstollen Ober-/Unterhitze 3 160-180
Brot (Roggenbrot)
Ober-/Unterhitze 1
-zuerst
-dann
Windbeutel/Eclairs Ober-/Unterhitze 3 160-170
Biskuitrolle Ober-/Unterhitze 3 180-200
Streuselkuchen trocken Heißluft 3 150-160 0:20-0:40
Butter-/Zuckerkuchen Ober-/Unterhitze 3 190-210
Obstkuchen
(auf Hefeteig/Rührteig)
Obstkuchen
(auf Hefeteig/Rührteig)
2)
2)
Heißluft 3 150 0:35-0:50
Ober-/Unterhitze 3 170 0:35-0:50
1)
0:15-0:30
Obstkuchen auf Mürbeteig Heißluft 3 160-170 0:40-1:20
Blechkuchen mit empfindli-
Ober-/Unterhitze 3 160-180
1)
0:40-1:20
chen Belägen (z. B. Quark,
Sahne, Bienenstich)
28
Page 29
Art des
Gebäcks
Pizza (mit viel Belag)
2)
Backofenfunktion
Heißluft 1 180-2001)0:30-1:00
Pizza (dünn) Heißluft 1 200-220
Einsatz-
ebene
Temperatur
°C
1)
Zeit
Std.: Min.
0:10-0:25
Fladenbrot Heißluft 1 200-220 0:08-0:15
Wähen (CH) Heißluft 1 180-200 0:35-0:50
Kleingebäck
Mürbeteigplätzchen Heißluft 3 150-160 0:06-0:20
Spritzgebäck Heißluft 3 140 0:20-0:30
Spritzgebäck Ober-/Unterhitze 3 160
1)
0:20-0:30
Rührteigplätzchen Heißluft 3 150-160 0:15-0:20
Eiweißgebäck, Baiser Heißluft 3 80-100 2:00-2:30
Makronen Heißluft 3 100-120 0:30-0:60
Hefekleingebäck Heißluft 3 150-160 0:20-0:40
Blätterteigkleingebäck Heißluft 3 170-180
Brötchen Heißluft 3 160
Brötchen Ober-/Unterhitze 3 180
Small Cakes (20Stück/
Heißluft 3 140
1)
0:20-0:30
1)
0:20-0:35
1)
0:20-0:35
1)
0:20-0:30
Blech)
Small Cakes (20Stück/
Ober-/Unterhitze 3 170
1)
0:20-0:30
Blech)
1) Backofen vorheizen
2) Hochrandiges Backblech verwenden
29
Page 30
Backen auf mehreren Einsatzebenen
Heißluft Heißluft
Art des Gebäcks
Gebäck auf Backblechen
Windbeutel/Eclairs 1 / 4 --- 160-180
Streuselkuchen, trocken 1 / 3 --- 140-160 0:30-0:60
Kleingebäck
Mürbeteigplätzchen 1 / 3 1 / 3 / 5 150-160 0:15-0:35
Spritzgebäck 1 / 3 1 / 3 / 5 140 0:20-0:60
Rührteigplätzchen 1 / 3 --- 160-170 0:25-0:40
Eiweißgebäck, Baiser 1 / 3 --- 80-100 2:10-2:50
Makronen 1 / 3 --- 100-120 0:40-1:20
Hefekleingebäck 1 / 3 --- 160-170 0:30-0:60
Blätterteigkleingebäck 1 / 3 --- 170-180
Brötchen 1 / 4 --- 160 0:30-0:45
Small Cakes (20Stück/Blech) 1 / 4 --- 140
1) Backofen vorheizen
Einsatzebene von unten
2 Ebenen 3 Ebenen
Tempera-
tur ºC
1)
1)
1)
Zeit
Std.: Min.
0:35-0:60
0:30-0:50
0:25-0:40
Tipps zum Backen
Backergebnis Mögliche Ursache Abhilfe
Der Kuchen ist unten zu
hell
Der Kuchen fällt zusammen (wird klitschig,
spundig, Wasserstreifen)
Kuchen ist zu trocken Zu niedrige Backtemperatur Backtemperatur höher einstel-
30
Falsche Einschubhöhe Kuchen tiefer einschieben
Zu hohe Backtemperatur Backtemperatur etwas niedri-
ger einstellen
Zu kurze Backzeit Backzeit verlängern
Backzeiten können nicht
durch eine höhere Backtemperatur verkürzt werden
Zu viel Flüssigkeit im Teig Weniger Flüssigkeit verwen-
den.
Beachten Sie die Rührzeiten,
vor allem beim Einsatz von Küchenmaschinen
len
Zu lange Backzeit Backzeit verkürzen
Page 31
Backergebnis Mögliche Ursache Abhilfe
Kuchen wird ungleichmäßig braun
Zu hohe Backtemperatur und zu
kurze Backzeit
Backtemperatur niedriger einstellen und Backzeit verlängern
Teig ist ungleichmäßig verteilt Teig gleichmäßig auf dem
Backblech verteilen
Fettfilter ist eingesetzt Fettfilter herausnehmen
Kuchen wird innerhalb
der angegebenen Backzeit nicht fertig
Zu niedrige Temperatur Backtemperatur etwas höher
einstellen
Fettfilter ist eingesetzt Fettfilter herausnehmen
Tabelle Pizzastufe
Gebäckart Einsatzebene
Pizza (dünn) 1 180 - 200
Temperatur
°C
1)
Pizza (mit viel Belag) 1 180 - 200 20 - 30
Wähe 1 180 - 200 45 - 60
Spinattorte 1 160 -180 45 - 60
Quiche Lorraine 1 170 - 190 40 - 50
Quarktorte, rund 1 140 - 160 60 - 90
Quarktorte auf dem Blech 1 140 - 160 50 - 60
Apfelkuchen, gedeckt 1 150 - 170 50 - 70
Gemüse Pie 1 160 - 180 50 - 60
Fladenbrot 1 250 - 270
Blätterteigtorte 1 160 - 180
Flammekuchen 1 250 - 270
Piroggen 1 180 - 200
1) Backofen vorheizen
1)
1)
1)
1)
Zeit
Std.: Min.
20 - 30
10 - 20
40 - 50
12 - 20
15 - 25
31
Page 32
Tabelle Aufläufe und Überbackenes
Gericht Backofen-Funktion
Einsatz-
ebene
Temperatur°CZeit
Nudelauflauf Ober-/Unterhitze 1 180-200 0:45-1:00
Lasagne Ober-/Unterhitze 1 180-200 0:25-0:40
Überbackenes Gemüse
Überbackene Baguettes
1)
1)
Heißluft 1 160-170 0:15-0:30
Heißluft 1 160-170 0:15-0:30
Süße Aufläufe Ober-/Unterhitze 1 180-200 0:40-0:60
Fischaufläufe Ober-/Unterhitze 1 180-200 0:30-1:00
Gefülltes Gemüse Heißluft 1 160-170 0:30-1:00
1) Backofen vorheizen
Tabelle Tiefkühl-Fertiggerichte
Gargut Backofen-Funktion
Einsatz-
ebene
Tiefkühlpizza Ober-/Unterhitze 3
Pommes frites
(300-600 g)
1)
Heißluft 3 200-220 15-25 Min.
Baguettes Ober-/Unterhitze 3
Obstkuchen Ober-/Unterhitze 3
1) Bemerkung: Pommes frites zwischendurch 2- bis 3-mal wenden
Temperatur
°C
nach Hersteller-
angaben
nach Hersteller-
angaben
nach Hersteller-
angaben
Std.: Min.
Zeit
nach Hersteller-
angaben
nach Hersteller-
angaben
nach Hersteller-
angaben
32
Page 33
Braten
Backofen-Funktion: Heißluft
Bratgeschirr
• Zum Braten ist jedes hitzebeständige Geschirr geeignet (Herstellerangaben beachten!).
• Große Braten können Sie direkt im Auffangblech oder auf dem Rost mit
untergesetztem Auffangblech braten.
• Alle mageren Fleischarten empfehlen wir im Bratentopf mit Deckel zu
braten. So bleibt das Fleisch saftiger.
• Alle Fleischarten, die eine Kruste bekommen sollen, können Sie im Bratentopf ohne Deckel braten.
3 Hinweise zur Brattabelle
Die Angaben in der nachfolgenden Tabelle sind Richtwerte.
• Wir empfehlen Fleisch und Fisch erst ab 1kg im Backofen zu braten.
• Um ein Einbrennen von austretendem Fleischsaft oder Fett zu vermeiden,
empfehlen wir etwas Flüssigkeit in das Bratgeschirr zu geben.
• Braten bei Bedarf (nach 1/2 - 2/3 der Garzeit) wenden.
• Große Braten und Geflügel während der Garzeit mehrmals mit Bratenfond
begießen. Dadurch erzielen Sie ein besseres Bratergebnis.
• Schalten Sie den Backofen ca. 10 Minuten vor Ende der Bratzeit aus, um
die Nachwärme zu nutzen.
Brattabelle
Heißluft
Bratgut
Schwein
1 kg Schweinebraten (Kamm-/
Schinkenstück, Rollbraten), je
cm Höhe
Kasseler, je cm Höhe 150-160 1 --- 10-15
Hackbraten 160-170 1 --- 60-70
Rind
Rinderbraten, je cm Höhe 150-160 1 --- 18-20
Rinderfilet, je cm Höhe 190-200
Roastbeef, je cm Höhe 190-200
Temperatur in
°C
150-160 1 --- 14-20
1)
1)
Einsatzebene
1 Ebene 2 Ebenen
1--- 6-8
1---8-10
Bratzeit in
Minuten
33
Page 34
Heißluft
Bratgut
Temperatur in
°C
Einsatzebene
1 Ebene 2 Ebenen
Bratzeit in
Minuten
Kalb
Kalbsbraten, je cm Höhe 170-180 1 --- 14-17
Lamm
Lammkeule (1800 g) 170-180 1 --- 90
Kurzbratstücke auf dem Backblech
Würstchen “cordon bleu“ 220-230
Bratwürstchen 220-230
Schnitzel oder Kotelett, paniert 220-230
Frikadellen 210-220
1)
1)
1)
1)
34 / 1 5-8
3 4 / 1 12-15
3 4 / 1 15-20
3 4 / 1 15-20
Fisch
Forellen à 200-250 g 190-200 3 --- 20-25
4 Forellenfilets
(Gewicht à 200 g)
Zanderfilets, paniert
(Gesamtgewicht ca. 1 kg)
170-180 3 --- 20-25
190-200 3 --- 25-30
Geflügel
Hähnchen 150-160 1 --- 55-60
1 kg Putenrollbraten, je cm
Höhe
150-160 1 --- 11-15
Ente (2000-2500 g) 150-160 1 --- 90-120
Gans (4500 g) 150-160 1 --- 150-180
1) Backofen vorheizen
34
Page 35
Flächengrillen
Backofen-Funktion: Infrarotgrill oder Infrarotflächengrill mit
maximaler Temperatureinstellung
1 Achtung: Grillen immer bei geschlossener Backofentür.
3 Den leeren Backofen mit den Grill-Funktionen immer 5 Minuten vorhei-
zen!
• Zum Grillen Rost und Auffangblech gemeinsam benutzen.
• Die Grillzeiten sind Richtwerte.
• Grillen eignet sich besonders für flache Fleisch- und Fischstücke.
Grilltabelle
Grillgut
Frikadellen 4 8-10 Min. 6-8 Min.
Schweinefilet 4 10-12 Min. 6-10 Min.
Bratwürste 4 8-10 Min. 6-8 Min.
Rinderfilet-Steaks,
Kalbssteaks
Rinderfilet, Roastbeef
(ca. 1 kg)
Toastbrote
Belegte Toastbrote 3 6-8 Min. ---
1) Grillrost ohne Auffangblech verwenden, nicht vorheizen
1)
Einsatzebene
1. Seite 2. Seite
4 6-7 Min. 5-6 Min.
3 10-12 Min. 10-12 Min.
3 4-6 Min. 3-5 Min.
Grillzeit
Turbogrillen
Backofen-Funktion: Turbo-Raumgrill
Gericht
Hähnchen (900-1000 g) 160 3 50-60 25-30
Gefüllter Schweinerollbraten (2000 g)
Nudelauflauf 180 1 30 ---
Gratinierter Kartoffelauflauf 200 3 20-23 ---
Gnocchi, gratiniert 180 3 20-23 ---
Blumenkohl mit Sauce
Hollandaise
Temperatur
in °C
160 1 90-95 45
200 3 15 ---
Einsatzebene
Grillzeit in
Minuten
nach ...
Minuten
wenden
35
Page 36
Dörren
Backofen-Funktion: Heißluft
• Verwenden Sie mit Butterbrot- oder Backpapier belegte Roste.
• Sie erzielen ein besseres Ergebnis, wenn Sie nach halber Dörrzeit den
Backofen ausschalten, öffnen und am besten über Nacht auskühlen lassen.
• Danach Dörrgut fertig dörren.
Dörrgut
Gemüse
Bohnen 60-70 31 / 4 6-8
Paprika (Streifen) 60-
Suppengemüse 60-
Pilze 50-
Kräuter 40-50 3 1 / 4 2-3
Früchte
Zwetschgen 60-70 31 / 4 8-10
Aprikosen 60-
Apfelschnitze 60-
Birnen 60-
Temperatur in
°C
70
31 / 4 5-6
70
31 / 4 5-6
60
31 / 4 6-8
70
31 / 4 8-10
70
31 / 4 6-8
70
31 / 4 6-9
Einsatzebene
1 Ebene 2 Ebenen
Zeit in Stunden
(Richtwert)
36
Page 37
Einkochen
Backofen-Funktion: Unterhitze
• Zum Einkochen nur handelsübliche Gläser gleicher Größe verwenden.
• Gläser mit Twist-Off- oder Bajonettverschluss und Metalldosen sind
ungeeignet.
• Zum Einkochen die 1. Einsatzebene von unten verwenden.
• Verwenden Sie zum Einkochen das Blech. Darauf haben bis zu sechs Glä-
ser mit je einem Liter Inhalt Platz.
• Die Gläser sollten alle gleich hoch gefüllt und zugeklammert sein.
• Stellen Sie die Gläser so in das Blech, dass sie sich gegenseitig nicht be-
rühren.
• Gießen Sie ca. 1/2 Liter Wasser in das Blech, damit im Backofen ausreichend Feuchtigkeit entsteht.
• Sobald die Flüssigkeit in den ersten Gläsern zu perlen beginnt (bei 1-LiterGläsern nach ca. 35-60 Minuten), den Backofen ausschalten oder die
Temperatur auf 100°C zurückstellen (siehe Tabelle).
Einkochtabelle
Die angegebenen Einkochzeiten und Temperaturen sind Richtwerte.
Einkochgut
Beerenobst
Erdbeeren, Blaubeeren, Himbeeren, reife Stachelbeeren
Unreife Stachelbeeren 160-170 35-45 10-15
Steinobst
Birnen, Quitten, Zwetschgen 160-170 35-45 10-15
Gemüse
Karotten
Pilze
Gurken 160-170 50-60 ---
Mixed Pickles 160-170 50-60 15
Kohlrabi, Erbsen, Spargel 160-170 50-60 15-20
Bohnen 160-170 50-60 ---
1) Im ausgeschalteten Backofen stehen lassen
1)
1)
Temperatur
in°C
160-170 35-45 ---
160-170 50-60 5-10
160-170 40-60 10-15
Einkochen bis
Perlbeginn
in Min.
Weiter kochen
bei 100°C
in Min.
37
Page 38
Reinigung und Pflege
1 Warnung: Zur Reinigung muss das Gerät ausgeschaltet und abgekühlt sein.
Warnung: Die Reinigung des Gerätes mit einem Dampfstrahl- oder Hochdruckreiniger ist aus Sicherheitsgründen verboten!
Achtung: Verwenden Sie keine Scheuermittel, scharfen Reinigungsmittel oder scheuernden Gegenstände.
Gerät von außen
• Die Frontseite des Gerätes mit einem weichen Tuch und warmer Spüllauge abwischen.
• Bei Metallfronten verwenden Sie handelsübliche Pflegemittel.
Backofeninnenraum
1 Warnung: Zur Reinigung muss der Backofen ausgeschaltet und abgekühlt
sein.
3 Reinigen Sie das Gerät nach jedem Gebrauch. Verschmutzungen lassen
sich so am leichtesten entfernen und brennen erst gar nicht fest. Nicht entfernte Rückstände können durch die Pyrolyse farbliche Oberflächenveränderungen verursachen.
1. Zur Reinigung die Backofenbeleuchtung einschalten.
2. Den Backofen nach jeder Benutzung mit Spülmittellauge auswischen und
trocknen.
3 Bei hartnäckigen Verschmutzungen mit Pyrolyse reinigen.
1 Achtung! Falls Sie ein Backofenspray verwenden, bitte unbedingt die Anga-
ben des Herstellers beachten.
Zubehör
Alle Einschubteile (Rost, Backblech, Einschubgitter usw.) nach jedem Gebrauch spülen und gut abtrocknen. Zur leichteren Reinigung kurz einweichen.
Fettfilter
1. Den Fettfilter in heißer Spülmittellauge oder in der Geschirrspülmaschine
reinigen.
2. Bei stark eingebrannter Verschmutzung in etwas Wasser und 2-3 Esslöffel
Reiniger für Geschirrspülmaschinen auskochen.
38
Page 39
Pyrolytische Reinigung
1 Warnung: Der Backofen wird während dieses Vorgangs sehr heiß. Kleinkin-
der unbedingt fernhalten.
1 Achtung! Vor Durchführung der Pyrolyse müssen alle entnehmbaren Teile
einschließlich der Einschubgitter aus dem Backofen entfernt werden.
3 Falls Sie die als Sonderzubehör erhältlichen Backauszüge verwenden,
müssen diese vor der Pyrolyse entfernt werden.
Bei noch eingesteckten Einschubgittern oder Backauszügen erscheint in
der Zeitanzeige ’C1’.
Der Pyrolysevorgang lässt sich dann aufgrund einer Sicherheitsabschaltung
zum Schutz der Einschubgitter/Backauszüge nicht starten.
Pyrolyse durchführen
1. Grobe Verschmutzungen vorher manuell entfernen.
2. Den Schalter Backofen-Funktionen auf Pyrolyse stellen.
– In der Anzeige erscheint „Pyr 1“.
3. Drücken der Taste Pyrolyse Dauer .
Danach startet die pyroltische Reinigung.
3 Die Beleuchtung ist außer Betrieb.
Bei Erreichen einer vorgegebenen Temperatur wird die Tür verriegelt.
Die Balken der Heiz-Anzeige leuchten, bis die Tür wieder entriegelt ist.
Pyrolyse-Dauer verändern
1. Vorgehen wie bei Pyrolyse beschrieben.
2. Solange Dauer blinkt, mit der Taste Pyrolyse Dauer die gewünsch-
te Pyrolyse-Dauer wählen:
Taste
Pyrolyse Dauer 1 x gedrückt = „Pyr 1“ oder
Taste Pyrolyse Dauer 2 x gedrückt
Danach startet die pyrolytische Reinigung.
= „Pyr 2“.
3 Sollte Dauer nicht mehr blinken, die Taste Auswahl erneut drücken
und dann die Einstellung durchführen.
Pyrolyse-Abschaltzeit verändern
Die Pyrolyse-Abschaltzeit kann mit der Uhr-Funktion Ende verschoben
werden (innerhalb 2 Min. nach dem Einstellen der Pyrolyse).
Wann wird welche Pyrolyse eingesetzt:
– „Pyr 1“ - 3:15 = Pyrolyse lang: Für starke Verschmutzung,
– „Pyr 2“ - 2:15 = Pyrolyse kurz: Für geringe Verschmutzung.
39
Page 40
Einschubgitter
Zur Reinigung der Seitenwände lassen sich die Einschubgitter auf der linken
und rechten Seite im Backofen abnehmen.
Einschubgitter abnehmen
Gitter zuerst vorne von der Backofenwand wegziehen (1) und dann hinten
aushängen (2).
Einschubgitter einsetzen
3 Wichtig! Die abgerundeten Enden der
Führungsstäbe müssen nach vorne weisen!
Zum Einbau Gitter zuerst hinten wieder
einhängen (1) und dann vorne einstecken
und andrücken (2).
40
Page 41
Backofenbeleuchtung
1 Warnung: Stromschlaggefahr! Vor dem Austausch der Backofenlampe:
– Backofen ausschalten!
– Sicherungen am Sicherungskasten herausdrehen bzw. ausschalten.
3 Zum Schutz der Backofenlampe und der Glasabdeckung ein Tuch auf den
Boden des Backofens legen.
Backofenlampe austauschen/Glasabdeckung reinigen
1. Glasabdeckung durch Drehen nach
links abnehmen und reinigen.
2. Falls erforderlich:
Backofen-Beleuchtung 40 Watt,
230 V, 300°C hitzebeständig,
austauschen.
3. Glasabdeckung wieder anbringen.
Seitliche Backofenlampe austauschen/
Glasabdeckung reinigen
1. Linkes Einschubgitter abnehmen.
2. Glasabdeckung mit Hilfe eines schma-
len, stumpfen Gegenstandes (z. B. Teelöffel) abnehmen und reinigen.
3. Falls erforderlich:
Halogen-Backofen-Beleuchtung
20 Watt, 12 V, 300°C hitzebeständig,
austauschen.
3 Halogenbeleuchtung immer mit einem
Tuch anfassen, um ein Einbrennen von
Fettrückständen zu vermeiden.
4. Glasabdeckung wieder anbringen.
5. Einschubgitter einsetzen.
41
Page 42
Backofen-Tür
Zum leichteren Reinigen des Backofeninnenraums lässt sich die BackofenTür Ihres Gerätes aushängen.

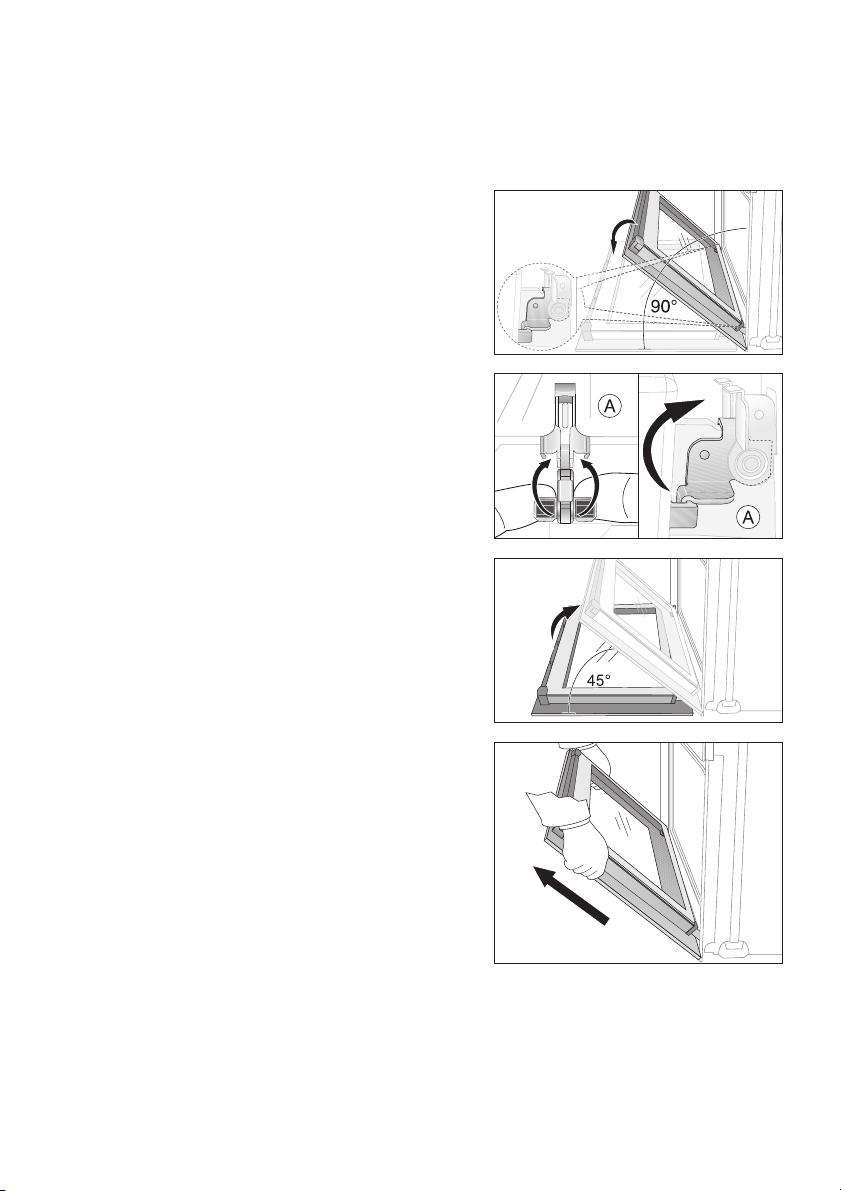

Backofen-Tür aushängen
1. Backofen-Tür vollständig öffnen.
2. Klemmhebel(A) an beiden Türschar-
nieren ganz aufklappen.
3. Backofen-Tür bis zur ersten Raststellung schließen (ca. 45°).
4. Backofen-Tür mit beiden Händen seitlich anfassen und vom Backofen
schräg nach oben wegziehen (Vor-
sicht: Schwer!).
3 Backofen-Tür mit der Außenseite nach
unten auf eine weiche, ebene Unterlage
ablegen, beispielsweise auf eine Decke,
um Kratzer zu vermeiden.
42
Page 43
Backofen-Tür einhängen
1. Backofen-Tür von der Griffseite her mit
beiden Händen seitlich anfassen und
unter einem Winkel von ca. 45° halten.
Die Aussparungen an der Unterseite
der Backofen-Tür auf die Scharniere
am Backofen setzen.
Die Tür bis zum Anschlag nach unten
gleiten lassen.
2. Backofen-Tür vollständig öffnen.
3. Klemmhebel(A) an beiden Tür-
scharnieren in die ursprüngliche
Position zurückklappen.
4. Backofen-Tür schließen.
43
Page 44
Backofen-Türglas
Die Backofen-Tür ist mit vier hintereinander angebrachten Glasscheiben
ausgestattet. Die inneren Scheiben sind zur Reinigung abnehmbar.
1 Achtung! Bei Gewalteinwirkung, vor allem auf die Kanten der Frontscheibe,
kann das Glas brechen.
Türgläser ausbauen
1. Backofen-Tür vollständig öffnen.
2. Klemmhebel(A) an beiden Türschar-
nieren ganz aufklappen.
3. Backofen-Tür bis zur ersten Raststellung schließen (ca. 45°).
4. Türabdeckung(B) an der Türoberkante
an beiden Seiten fassen und nach innen drücken um den Klippverschluss
zu lösen. Die Türabdeckung dann nach
oben wegziehen.
44
Page 45
5. Türgläser nacheinander am oberen
Rand anfassen und aus der Führung
nach oben wegziehen.
Türgläser reinigen
Die Türgläser gründlich mit Spülmittellauge reinigen. Danach sorgfältig abtrocknen.
Türgläser einsetzen
1. Türgläser nacheinander schräg von
oben in das Türprofil an der Türunterkante einführen und absenken.
3 Die beiden kleineren Scheiben zuerst, die
größte Scheibe zuletzt.
2. Türabdeckung(B) seitlich anfassen, an
der Innenseite der Türkante anlegen
und Türabdeckung(B) auf die Türoberkante aufstecken.
45
Page 46

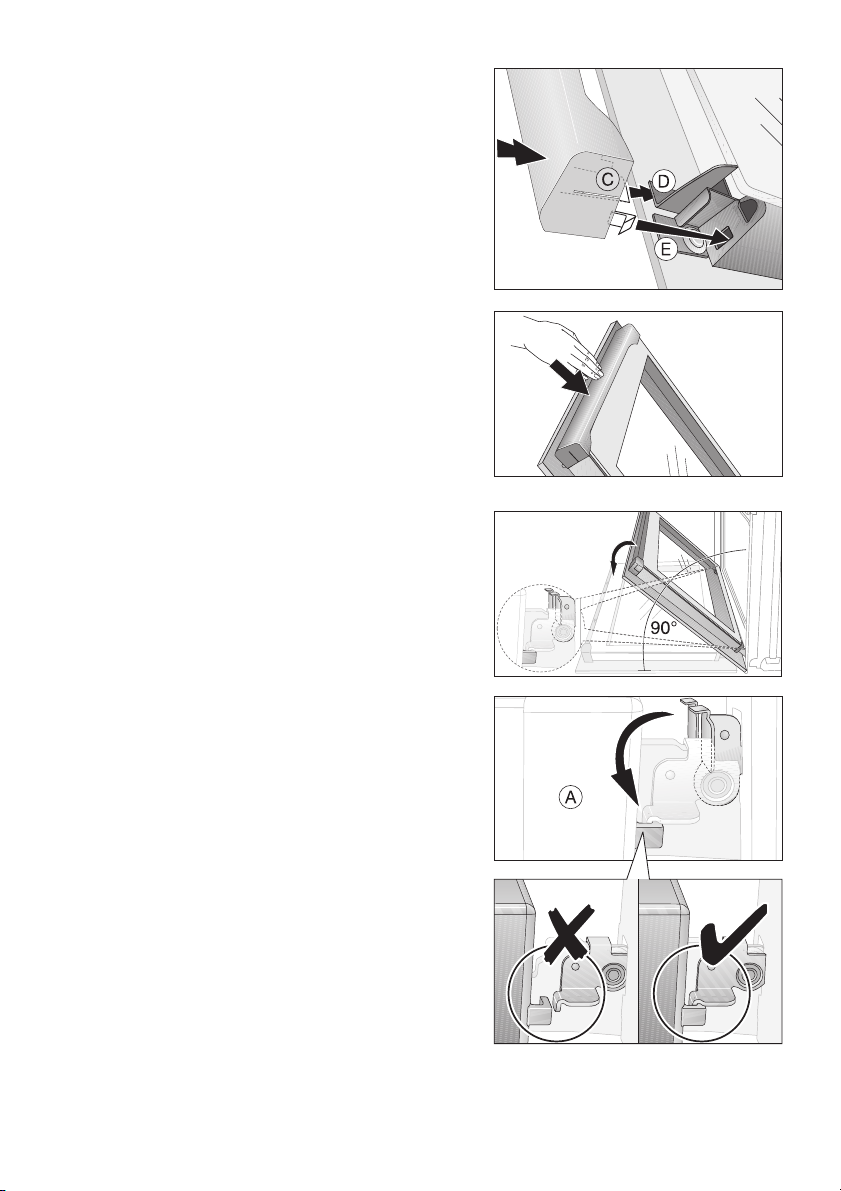

3 An der offenen Seite der
Türabdeckung(B) befindet sich eine
Führungsschiene(C). Diese muss zwi-
schen der äußeren Türscheibe und dem
Führungswinkel(D) eingeschoben werden.
Der Klippverschluss(E) muss eingerastet
sein.
3. Backofen-Tür vollständig öffnen.
4. Klemmhebel(A) an beiden Türscharnie-
ren in die ursprüngliche Position zurückklappen.
5. Backofen-Tür schließen.
46
Page 47
Was tun, wenn …
Problem Mögliche Ursache Abhilfe
Der Backofen heizt nicht
auf.
Die Backofenbeleuchtung
fällt aus.
Die Pyrolyse funktioniert
nicht (in der Zeitanzeige erscheint „C1“)
In der Zeitanzeige erscheint F2
In der Zeitanzeige erscheint ein oben nicht aufgeführter Fehlercode
Wenn Sie das Problem mit der oben angegebenen Abhilfemaßnahme
Der Backofen ist nicht eingeschaltet.
Die Tageszeit ist nicht eingestellt.
Die erforderlichen Einstellungen sind nicht erfolgt.
Die Sicherheitsabschaltung
des Backofens hat ausgelöst.
Die Sicherung in der Hausinstallation (Sicherungskasten)
hat ausgelöst.
Die Backofenlampe ist kaputt. Backofenlampe austauschen.
Einschubgitter/Backauzüge
wurden nicht entfernt
Tür nicht richtig geschlossen
oder Türverriegelung defekt
Elektronikfehler Das Gerät über die Haus-
Backofen einschalten.
Tageszeit einstellen.
Einstellungen nachprüfen.
Siehe Sicherheitsabschaltung.
Sicherung überprüfen. Sollten
die Sicherungen mehrfach auslösen, rufen Sie bitte einen zugelassenen Elektro-Installateur.
Einschubgitter/Backauszüge
entfernen
Tür richtig schließen;
Das Gerät über die Haussicherung oder den Schutzschalter im Sicherungskasten
aus- und wieder einschalten;
Bei wiederholter Anzeige wenden Sie sich bitte an den Kundendienst
sicherung oder den Schutzschalter im Sicherungskasten
aus- und wieder einschalten.
Bei wiederholter Anzeige wenden Sie sich bitte an den Kundendienst
nicht beheben können, wenden Sie sich bitte an Ihren Fachhändler
oder den Kundendienst.
47
Page 48
1 Warnung! Reparaturen am Gerät dürfen nur von Fachkräften durchgeführt
werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für
den Benutzer entstehen.
3 Bei Fehlbedienungen kann der Besuch des Kundendienst-Technikers bzw.
des Fachhändlers auch während der Garantiezeit nicht kostenlos erfolgen.
3 Hinweis für Geräte mit Metallfront:
Bedingt durch die kühle Front Ihres Gerätes kann es nach dem Öffnen der
Tür, während oder kurz nach dem Backen oder Braten, kurzzeitig zum Beschlagen des inneren Türglases kommen.
48
Page 49

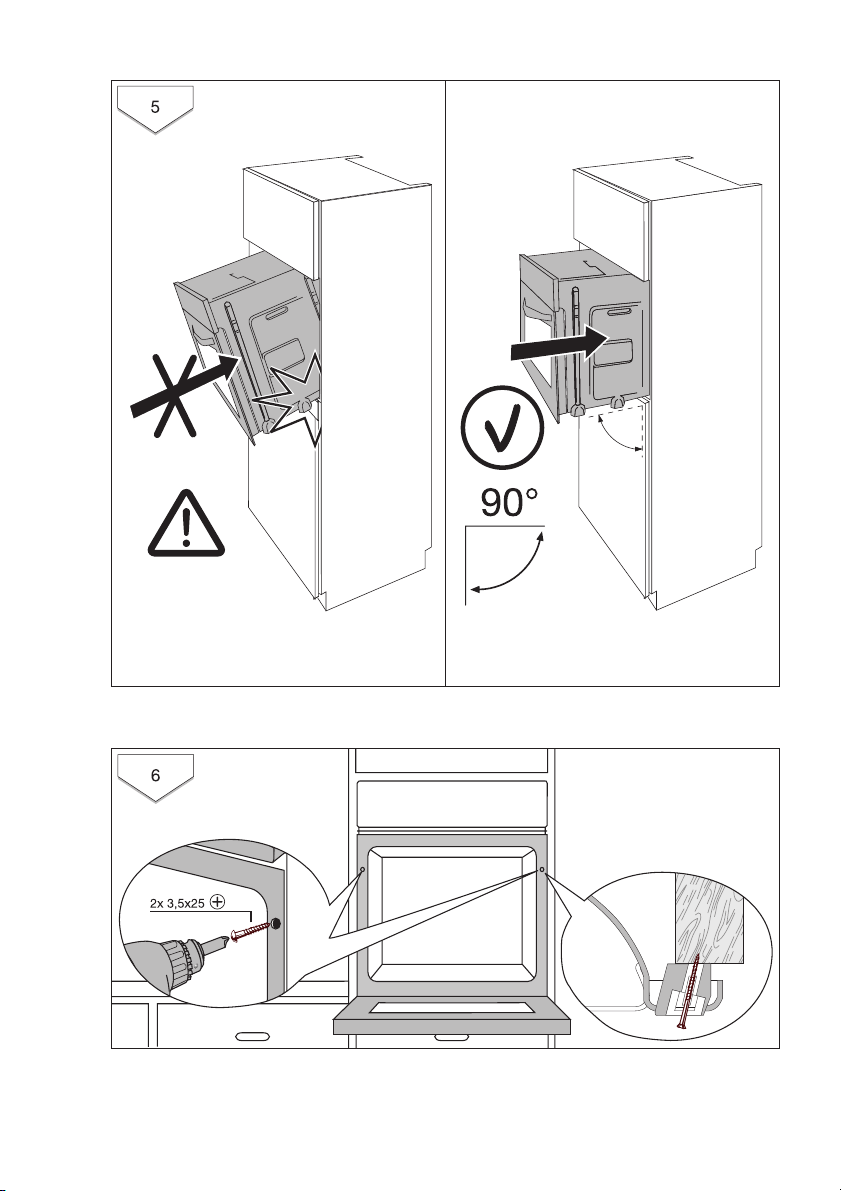

Montageanweisung
1 Achtung: Montage und Anschluss des neuen Gerätes dürfen nur durch ei-
nen konzessionierten Fachmann vorgenommen werden.
Beachten Sie bitte diesen Hinweis, da sonst bei auftretenden Schäden der
Garantieanspruch entfällt.
1 Sicherheitshinweise für den Installateur
• In der elektrischen Installation ist eine Einrichtung vorzusehen, die es ermöglicht, das Gerät mit einer Kontaktöffnungsweite von mind. 3mm allpolig vom Netz zu trennen.
Als geeignete Trennvorrichtung gelten z.B. LS-Schalter, Sicherungen
(Schraubsicherungen sind aus der Fassung herauszunehmen),
FI-Schalter und Schütze.
• Der Berührungsschutz muss durch den Einbau gewährleistet sein.
• Die Standsicherheit des Einbauschrankes muss DIN 68930 genügen.
• Einbauherde und Einbaukochfelder sind mit speziellen Stecksystemen
ausgestattet. Sie dürfen aus Sicherheitsgründen nur mit Geräten des gleichen Herstellers kombiniert werden.
49
Page 50
50
Page 51
51
Page 52
Servicestellen
5506 Mägenwil/Zürich
Industriestr. 10
9000 St. Gallen
Vonwilstrasse 15
4127 Birsfelden
Hauptstrasse 52
8604 Volketswil
Hölzliwisenstrasse 12
6032 Emmen
Buholzstrasse 1
7000 Chur
Comercialstrasse 19
3063 Ittigen/Bern
Ey 5
Ersatzteilverkauf
5506 Mägenwil
Industriestrasse 10
0848 848 023
Fachberatung / Verkauf
8048 Zürich
Badenerstrasse 587
044 405 81 11
Garantie
Für jedes Produkt gewähren wir ab Verkauf bzw. Lieferdatum an den Endverbraucher eine Garantie von 2 Jahren. (Ausweis durch Garantieschein,
Faktura oder Verkaufsbeleg).
Die Garantieleistung umfasst die Kosten für Material, Arbeits- und Reisezeit.
Die Garantieleistung entfällt bei Nichtbeachtung der Gebrauchsanweisung
und Betriebsvorschriften, unsachgerechter Installation, sowie bei Beschädigung durch äussere Einflüsse, höhere Gewalt, Eingriffe Dritter und Verwendung von Nicht-Original Teilen.
52
Page 53
Points de Service
1028 Préverenges
Le Trési 6
Points de vente de rechange
5506 Mägenwil
Industriestrasse 10
0848 848 023
Demonstration / Vente
8048 Zürich
Badenerstrase 587
044 405 81 11
Garantie
Nous octroyons sur chaque produit 2 ans de garantie à partir de la date de
livraison ou de la mise en service au consommateur (documenté au moyen
d’une facture, d’un bon de garantie ou d’un justificatif d’achat).
Notre garantie couvre les frais de mains d’œuvres et de déplacement, ainsi
que les pièces de rechange.
Les conditions de garantie ne sont pas valables en cas d’intervention d’un
tiers non autorisé, de l’emploi de pièces de rechange non originales, d’erreurs de maniement ou d’installation dues à l’inobservation du mode d’emploi, et pour des dommages causés par des influences extérieures ou de
force majeure.
53
Page 54
Servizio dopo vendita
6916 Grancia
Zona Industriale E
Vendita pezzi di ricambio
5506 Mägenwil
Industriestrasse 10
0848 848 023
Consulente (cucina) / Vendita
8048 Zürich
Badenerstrasse 587
044 405 81 11
Garanzia
Per ogni prodotto concediamo una garanzia di 2 anni a partire dalla data di
consegna o dalla sua messa in funzione (fa stato la data della fattura, del
certificato di garanzia o dello scontrino d’acquisto).
Nella garanzia sono comprese le spese di manodopera, di viaggio e del materiale.
Dalla copertura sono esclusi il logoramento ed i danni causati da agenti esterni, intervento di terzi, utilizzo di ricambi non originali o dalla inosservanza
delle prescrizioni d’istallazione ed istruzioni per l’uso.
Ersatzteile, Zubehör und Pflegemittel
Schweiz: Sie können Ersatzteile, Zubehör und Pflegemittel on-line bestellen
bei http://www.electrolux.ch
Pièces détachées, accessoires et produits d'entretien
Pour la Suisse : Vous pouvez commander des pièces détachées, des accessoires et des produits d'entretien en ligne sur http://www.electrolux.ch
Ricambi, accessori e prodotti di pulizia
Per la Svizzera: Ricambi, accessori e prodotti di pulizia si possono ordinare
direttamente sul sito internet http://www.electrolux.ch
54
Page 55
Service
Bei technischen Störungen prüfen Sie bitte zunächst, ob Sie mit Hilfe der
Gebrauchsanweisung (Kapitel „Was tun, wenn...“) das Problem selbst beheben können.
Wenn Sie das Problem nicht beheben konnten, wenden Sie sich bitte an
den Kundendienst oder einen unserer Service-Partner.
Um Ihnen schnell helfen zu können, benötigen wir folgende Angaben:
– Modellbezeichnung
– Produkt-Nummer (PNC)
– Serien-Nummer (S-No.)
(Nummern siehe Typschild)
– Art der Störung
– eventuelle Fehlermeldung, die das Ge-
rät anzeigt
Damit Sie die benötigten Kennziffern Ihres Gerätes zur Hand haben, empfehlen wir, sie hier einzutragen:
Modellbezeichnung: .....................................
PNC: .....................................
S-No: .....................................
55
Page 56
315 7892 00-A-091205-01 Änderungen vorbehalten
The Electrolux Group. The world´s No.1 choice.
Die Electrolux-Gruppe ist der weltweit größte Hersteller von gas- und strombetriebenen Geräten für die Küche,
zum Reinigen und für Forst und Garten. Jedes Jahr verkauft die Electrolux-Gruppe in über 150 Ländern der
Erde über 55 Millionen Produkte (Kühlschränke, Herde, Waschmaschinen, Staubsauger, Motorsägen und
Rasenmäher) mit einem Wert von rund 14 Mrd. USD.
Loading...
