Page 1
207.5184.01
EA 3100 EA 3080 EA 3120 EA 3140
EA 0300 RA 80 RA 140
EA 0301 RA 0450
EA 0302
miniCool
IT
FR
DE
NL
ES
PT
GB
Operating Instructions
Bedienungsanleitung
Mode d'emploi
Istruzioni per l'uso
Handleiding
Manual de Instrucciones
Instruções de Utilização
Bruksanvisning
Bruksanvisning
Betjeningsvejledning
Käyttöohje
SE
NO
DK
FI
Page 2
46
PT
Muito obrigado por ter escolhido o nosso aparelho. Estamos certos de que lhe vai proporcionar uma
utilização sem problemas.
Seguidamente, gostaríamos de o familiarizar com alguns símbolos para os quais chamamos a sua
atenção, por forma a garantir o funcionamento seguro e eficiente do aparelho.
Fonte de perigo, em caso de funcionamento impróprio
Sugestões de leitura útil
Informação referente à protecção do meio ambiente
Este frigorífico destina-se à armazenagem de comida e bebidas.
Atenção!
Este produto foi concebido para ser operado por adultos. Não deverá permitir-se às
crianças mexer nos controlos ou brincar com o produto.
Qualquer tipo de trabalho eléctrico necessário para instalar este produto, deverá ser
executado por um electricista qualificado.
A assistência a este produto deverá ser feita por um técnico de assistência e só
poderão ser usadas peças sobressalentes genuínas.
É perigoso alterar as especificações ou modificar este produto de qualquer forma.
É necessário que se assegure de que o aparelho não se encontre em cima do cabo
de alimentação eléctrica.
Há peças móveis neste produto que aquecem. Certifique-se sempre de que a
ventilação seja adequada, já que se não for o caso, poderá originar uma falha dos
componentes e uma possível perda do conteúdo. Veja as instruções de montagem.
As peças que aquecem não deverão ficar expostas. Sempre que for possível, a parte
traseira do produto deverá ficar próxima de uma parede, deixando-se a distância
necessária para a ventilação, tal como indicado nas instruções de montagem.
Antes de proceder à descongelação e de serem executados trabalhos de limpeza ou
de manutenção, certifique-se de que desligou o aparelho e retire a ficha da tomada.
NÃO USE INSTRUMENTOS AFIADOS para raspar o gelo. O gelo sólido não deverá,
em nenhuma circunstância, ser forçado a sair das nervuras de refrigeração. É
necessário permitir que o gelo sólido derreta ao descongelar o aparelho. Veja as
instruções de descongelação.
Este aparelho é pesado. É necessário ter cuidado ao movê-lo.
Em nenhuma circunstância deverá tentar reparar o aparelho Você mesmo. As
reparações efectuadas por pessoas sem experiência podem causar danos ou
avarias mais sérias. Contacte o seu Centro Local de Assistência e insista sempre
em peças sobressalentes genuínas.
É proibido armazenar substâncias tóxicas ou explosivas neste aparelho.
Por favor leia estas instruções de utilização cuidadosamente antes de colocar a
unidade de refrigeração em funcionamento. Se, posteriormente, vender ou ceder esta
unidade de refrigeração, por favor certifique-se de que o novo dono recebe estas
instruções de serviço.
Por favor siga cuidadosamente os detalhes de instalação indicados abaixo. A
garantia só é válida para os produtos instalados conforme a descrição.
Page 3
47
ÍNDICE
ÍNDICE
1. Desembalagem
2. Vista do aparelho
3. Limpeza
4. Colocação do aparelho em posição
4.1. Instruções de montagem
5. Utilização do aparelho
5.1 Regulação da temperatura
6. Cubos de gelo
7. Sugestão útil
8. Descongelação, limpeza e manutenção
9. Substituição da lâmpada eléctrica
10. Inversão da abertura da porta
11. Substituição do painel decorativo da porta
12. Substituição dos pés
13. Montagem do puxador da porta
14. Assistência ao cliente
15. Colocação em funcionamento, dados técnicos
15.1 Ligação à corrente eléctrica
16. Informação relativa à protecção do meio ambiente
17. Reciclagem
PT
Page 4
48
1. Desembalagem
Após ter retirado o aparelho da sua embalagem
de cartão, certifique-se de que o mesmo não
esteja danificado. Se constatar qualquer dano
causado pelo transporte, contacte imediatamente
a empresa responsável pelo transporte, avisandoa da ocorrência.

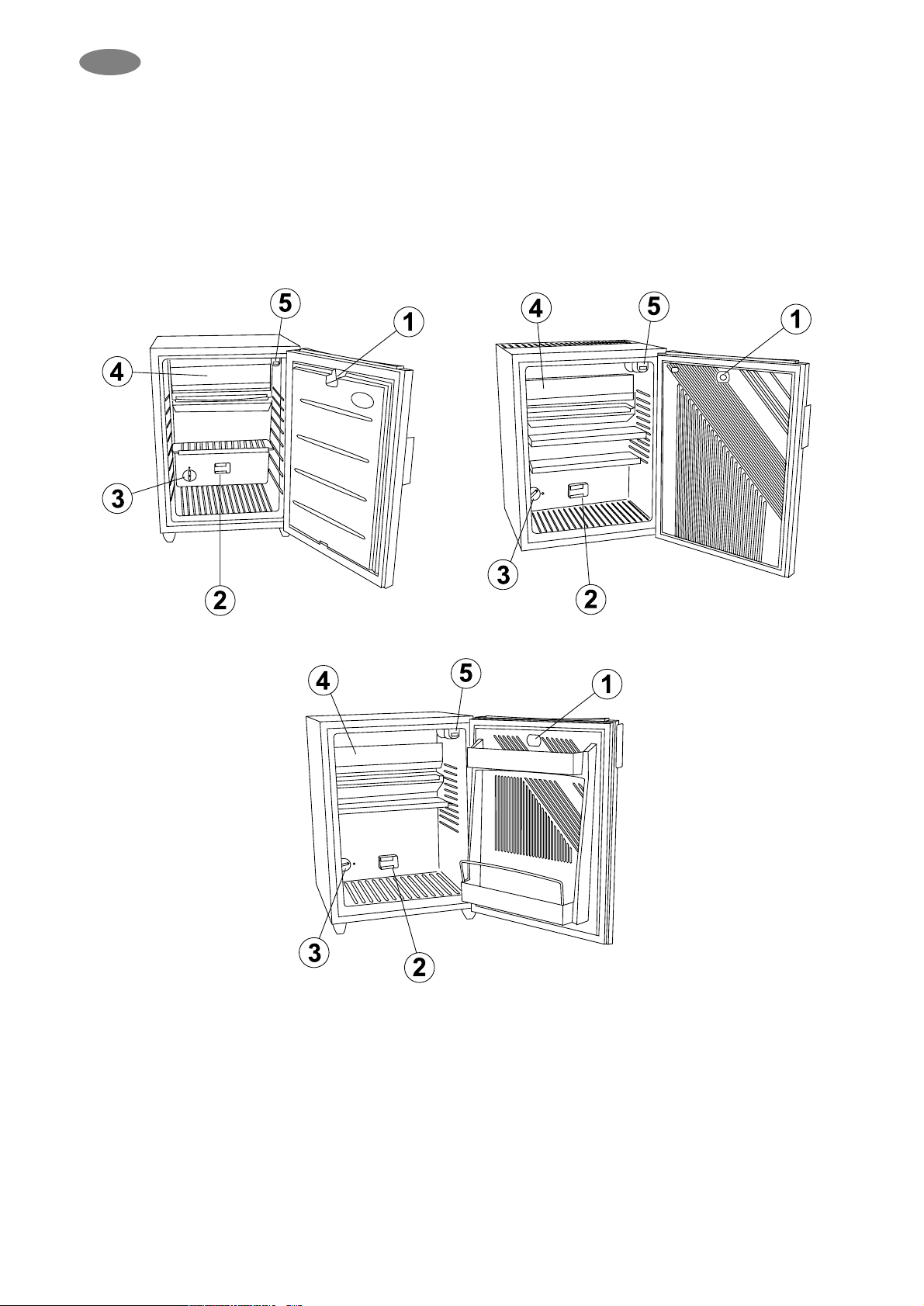

2. Vista do aparelho
1. Fecho da porta
2. Sensor
3. Botão do termostato
4. Evaporador
5. Lãmpada (se existir)
Figura 1.
A DOMETIC RT APARELHOS PARA OS TEMPOS LIVRES NÃO ACEITA QUALQUER
RESPONSABILIDADE PELA PERDA OU DANIFICAÇÃO DE CHAVES. TODAVIA, TEREMOS TODO O
PRAZER EM FORNECER UM CONJUNTO COMPLETO DE FECHOS E CHAVES DE SUBSTITUIÇÃO.
EA 3100 EA 3080 EA 3120
EA 3140
PT
Page 5
3. Limpeza
Limpe o frigorífico inteiramente com os
intervalos de tempo necessários. Remova
as prateleiras; estas, o interior do armário e a
porta deverão ser lavados com uma solução de
bicarbonato de sódio quente. No fim, limpe
apenas com um pano molhado em água quente e
seque com um pano seco. Não lave as partes
plásticas em água com temperatura superior à
temperatura das mãos e não as exponha ao calor
para secar. A parte exterior do armário deverá ser
limpa regularmente com um pano limpo e húmido.
NÃO USE NUNCA QUÍMICOS AGRESSIVOS OU
MATERIAIS DE LIMPEZA ABRASIVOS EM
QUAISQUER PARTES DO ARMÁRIO.
4. Colocação do aparelho em
posição
Ao usar este frigorífico pela primeira vez, por favor
tome os seguintes pontos em consideração:
CERTIFIQUE-SE DE QUE O FRIGORÍFICO
ESTÁ NIVELADO
A TUBAGEM TRASEIRA FICA QUENTE
DURANTE O FUNCIONAMENTO
FRIGORÍFICO NÃO TEM QUALQUER
"MOTOR" E, POR ISSO, É REALMENTE
SILENCIOSO
ESPERE PELO MENOS DURANTE 3 HORAS
POR SINAIS DE ARREFECIMENTO
Durante o processo de refrigeração, o
aparelho liberta o calor do condensador (por
baixo da parte superior da tampa traseira) para o
ar ambiente. Quanto mais o condensador for
ventilado, mais eficiente será a refrigeração.
Uma outra condição para um funcionamento
satisfatório consiste em que o aparelho esteja
assente numa superfície plana. A melhor forma
de o verificar consiste em colocar um copo de
água na parte de cima do aparelho.
É importante que o aparelho não esteja
exposto à radiação directa do calor (luz solar,
radiador, perto de um forno, etc.).
4.1 Instruções de montagem
O frigorífico está equipado uma unidade
refrigeradora de absorção aquecida
electricamente, que é realmente silenciosa em
funcionamento. O frigorífico foi concebido para ser
montado em posição livre, mas pode ser embutido
se se observarem as seguintes condições, de
forma a assegurar um funcionamento satisfatório
e uma eficiência de refrigeração máxima.
IMPORTANTE:
Por favor siga cuidadosamente os detalhes de
instalação indicados abaixo. A garantia só é
válida para os produtos instalados conforme a
descrição.
1. O refrigerador tem de estar nivelado em
ambas as direcções
2. A distância em relação à parede deverá
ser de 2
0 mm.

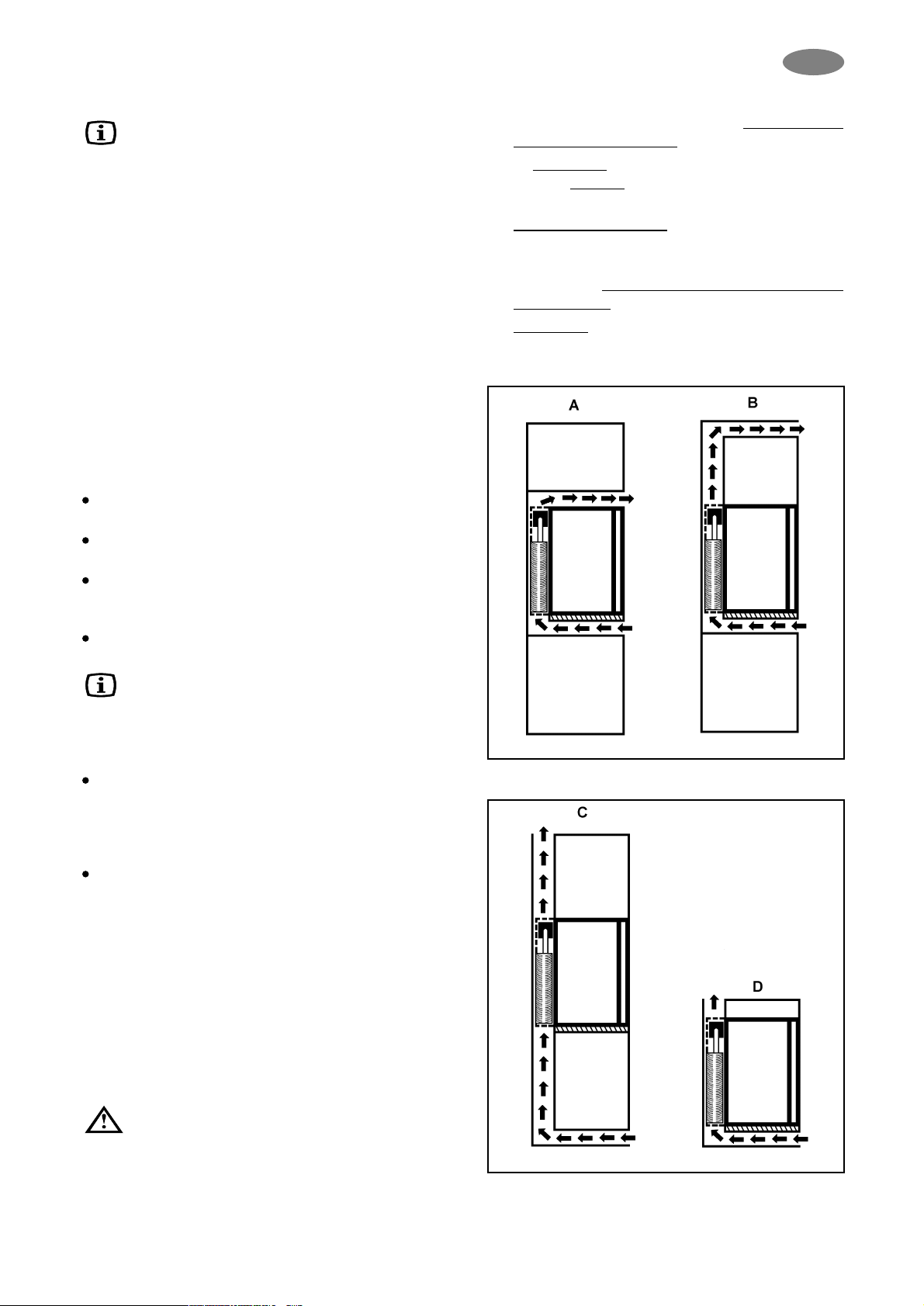

3. A ventilação deverá ser fornecida tal
como apr
esentado nas alternativas A,B,
C ou D.
4. O tubo de ventilação tem de medir, no
mínimo, 1
95mm x a lar
gura do
refrig
erador.
5. S
omen
te a unidade de refrigeração
inteira poderá incidir sobre o tubo, tal
como se mostra.
49
PT
Figura 2.
Figura 3.
Page 6
estiverem acondicionadas de forma demasiado
apertada, podem verificar-se variações de
temperatura inadmissíveis.
8. Descongelação,
limpeza e manutenção
Nas superfícies de refrigeração forma-se gelo,
gradualmente, e não deverá permitir-se que o
mesmo se torne demasiado espesso, já que
actua como isolador e interfere na refrigeração.
A formação de gelo é impedida pelo sistema
FUZZY LOGIC montado no aparelho,
desligando a unidade por um período de tempo
de duas horas de 24 em 24 horas. O gelo
derreterá e a água da descongelação correrá
através do tubo de drenagem, desde o canal de
condensação até ao recipiente de evaporação
situado na base posterior do frigorífico (Fig.5). A
água de descongelação evaporar-se-á
automaticamente no ar circulante e o recipiente
não necessitará de ser esvaziado manualmente.
Se pretender desligar a unidade, rode o botão
do termostato para "0", desligue o frigorífico da
corrente eléctrica e deixe a porta do armário
aberta. Depois da descongelação, o interior do
armário deverá ser limpo com um pano limpo e
húmido.
9. Substituição da lâmpada
eléctrica
(se existir)
Se a lâmpada eléctrica tiver de ser substituída,
desligue a ficha e proceda da seguinte
maneira:
Prima o reflector de metal para um dos lados e
puxe a cobertura da tampa para trás. Substitua a
lâmpada e empurre a cobertura para a posição
inicial.
A lâmpada nova de 10 watts pode ser obtida
em qualquer loja de assistência .

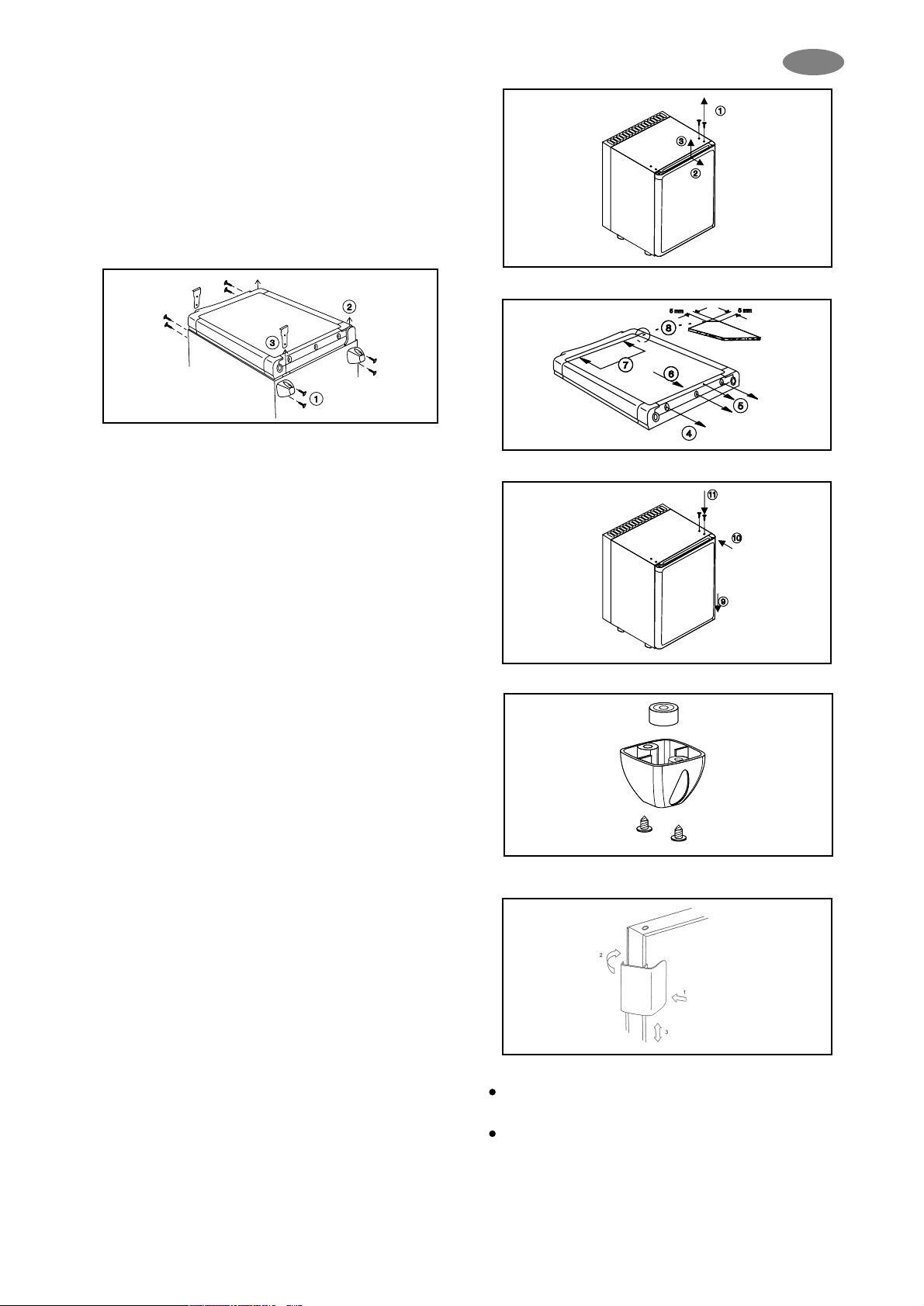

10. Inversão da abertura da
porta, (fig. 8)
Deite o aparelho sobre as costas. Remova os 8
parafusos (1). Remova a porta da armação,
juntamente com as duas dobradiças (2).
Remova as duas tampas de cobertura (3) e
coloque-as nos buracos abertos das
dobradiças na armação.
50
Figura 5.
PT
6. O ar que passa pelo tubo não deve ser
pr
éaquecido com nenhuma fonte de calor.
7. Se forem usadas grelhas de ventilação,
deverão possuir aberturas de 2
00 cm
2
cada, no mínimo.
Aquando da instalação, deve-se assegurar
que a ficha fica acessível.
5. Utilização do aparelho
Para efectuar o arranque do frigorífico, conecte a
ficha à entrada da tomada e ligue a tomada. As
nervuras de refrigeração deverão apresentar
indícios de refrigeração após aprox. 3 horas.
O frigorífico necessita de aprox. 6 horas à
temperatura ambiente normal para atingir 6 °C
no compartimento de armazenagem.

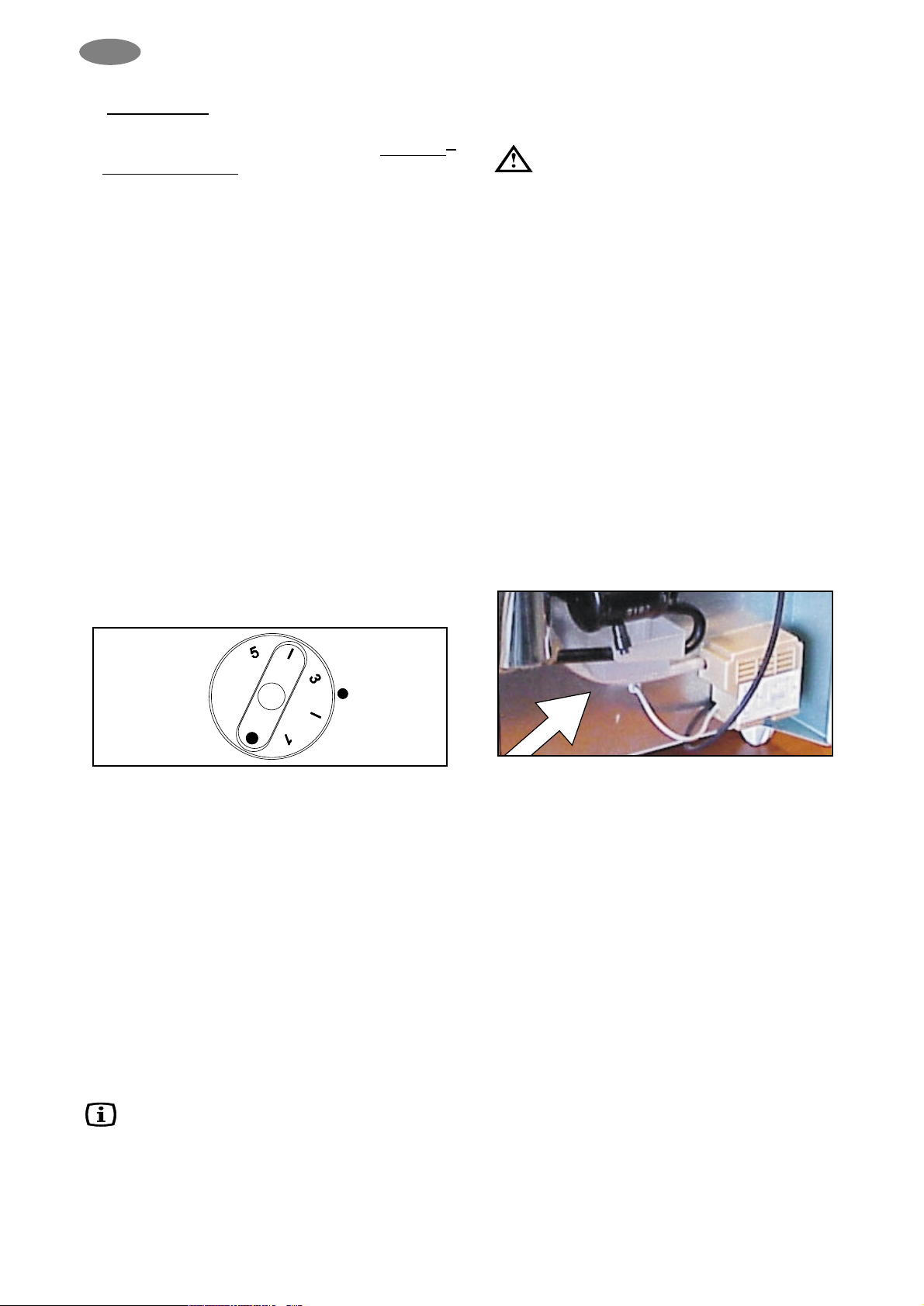

5.1 Regulação da temperatura
O ajuste normal exigido situa-se entre 2 e 3 do botão
do termostato (fig. 4), mas tal pode variar com as
condições da carga e da instalação. Se se achar
conveniente alterar o ajuste, o botão pode ser
rodado para um número superior, para produzir uma
temperatura mais baixa ou para um número inferior,
para produzir uma temperatura mais elevada.
O efeito de qualquer ajuste pode ser controlado
através do termómetro, depois de se deixar o
frigorífico a funcionar por um período de tempo
subsequente, para voltar novamente ao estado inicial.
6. Cubos de gelo
Encha a couvete do gelo até 4/5 com água
potável, tape com a tampa e coloque-a fechada na
respectiva prateleira. Limpe a água em excesso
para evitar que a superfície da couvete congele..
Para acelerar o fabrico dos cubos de gelo, rode o
termostato para a posição 5 durante um período de
tempo curto. Quando os cubos de gelo estiverem
totalmente congelados, lembre-se de rodar o
mostrador para o seu ajuste normal.
Para retirar os cubos da couvete, segure-a
debaixo de água corrente. Remova a sua tampa e
os cubos de gelo podem ser retirados agora
facilmente.
7. Sugestão útil
Não encha o aparelho demasiado. É
aconselhável deixar algum espaço entre os
produtos, no armário, para assegurar uma
ventilação eficiente e uniforme. Se as prateleiras
Figura 4.
Page 7
Coloque a dobradiça da parte inferior direita no topo
esquerdo da porta e a dobradiça do topo direito na
parte inferior esquerda da porta. Suspenda a porta
pelas suas dobradiças, nos buracos das tampas de
cobertura existentes na armação.
Fixe as dobradiças e tampas de cobertura com os
8 parafusos.
Verifique se a porta fecha facilmente e veda
correctamente.
11. Substituição do painel
decorativo da porta, (fig. 7-9)
Remova os dois parafusos (1) da dobradiça
superior da porta.
Afaste a porta da armação juntamente com a
dobradiça, e puxe para cima o pino da dobradiça
inferior (2-3).
Remova os parafusos (4) e puxe para fora o bordo
da moldura (5).
Deslize o painel decorativo (6) para fora da
moldura da porta e insira o novo painel (7), de
forma a que o bordo superior do painel fique
exactamente paralelo em relação ao bordo
superior da moldura. É mais fácil inserir o novo
painel no bordo superior da moldura, se os dois
cantos forem cortados em aprox. 5 x 5mm (8).
Torne a colocar o bordo da moldura (5) na sua
posição e prenda com os parafusos.
Coloque a porta na dobradiça inferior (9) e a
dobradiça superior no entalhe da abertura.
Comprima-as com a porta contra a armadura e
prenda com os dois parafusos (11).
12. Substituição dos pés
Se desejar montar o seu miniCool, não necessita
dos pés de 40 mm. Depois de ter retirado os pés
de 40 mm, pode prender novamente os pés de
12 mm que se encontram no interior dos pés de
40 mm, nos pontos de fixação da parte da frente
e da parte de trás. Os pés de 40 mm e os 4
parafusos restantes deverão ser conservados
para uso futuro.
13. Montagem do puxador da
porta (Fig. 11)
14. Assistência ao cliente
Antes de chamar um técnico de assistência,
execute os seguintes testes simples:
Há uma falha de energia? Verifique os
fusíveis.
A ficha está firmemente conectada à tomada
e a tomada está ligada? Verifique a tomada,
ligando-a a outro aparelho, por ex., um
candeeiro de mesa.
51
Figura 6.
Figura7.
Figura8.
Figura9.
Figura10.
Figura11.
PT
Page 8
15. Colocação em funcionamento
Dados técnicos
15.1 Ligação à corrente eléctrica
O aparelho só pode funcionar com a
tensão nominal indicada na chapa de
características. A ficha de ligação à corrente
eléctrica pode ser ligada a uma tomada de terra,
de acordo com as regulamentações.
Qualquer tipo de trabalho que seja necessário
para instalar este aparelho, deverá ser executado
por um electricista qualificado ou pessoa
competente.
O fabricante declina qualquer responsabilidade
no caso destas medidas de segurança não serem
respeitadas.
Requisitos eléctricos
Antes de ligar, certifique-se de que a tensão da
electricidade fornecida é a mesma que a indicada
na chapa de características.
16. Informação relativa à
protecção do meio
ambiente
O aparelho não contém quaisquer CFC's/H CFC's.
A amónia (composto natural de hidrogénio e
nitrogénio) é usada na unidade de refrigeração
como agente de refrigeração.
os dados na parte superior esquerda do
compartimento interior).
Este frigorífico está equipado com um
dispositivo de protecção de sobreaquecimento.
Um técnico de serviço autorizado pode verificar
se o mesmo foi disparado ou não.
No caso de falha iminente, contacte o seu
Centro de Assistência mais próximo - consulte
a sua lista telefónica local.
O ciclopentano, que é inócuo para o ozono, é
activado como agente motriz para o isolamento
com espuma de PU.
O cromato de sódio é utilizado como protecção
contra a corrosão (peso equivalente a 2% do
peso do líquido de refrigeração).
17. Reciclagem
Depois de desembalar o aparelho, os materiais
de embalagem deverão ser entregues num
local de recolha. No termo do seu período de
vida útil, o aparelho deverá ser entregue a uma
empresa especializada na recolha e
tratamento, que irá recuperar os materiais
reutilizáveis. O restante será devidamente
destruído.
Este aparelho está de acordo com as seguintes
directivas da CEE:
Directiva -LVD 73/23/CEE corrigida com
90/683/CEE
Directiva -EMC 89/336/CEE
52
Modelo EA 3100 EA 3080 EA 3120 EA 3140
EA 0300, EA 0301 RA 80 RA 140
EA 0302, RA 0450
Tipo MF20-60 MF20-60 MF20-60 MF20-60
Volume total 31 litros 23 litros 31 litros 41 litros
Operação eléctrica 220 - 240V (AC) 220 - 240V (AC) 220 - 240V (AC) 220 - 240V (AC)
Entrada 90W 90W 90W 90W
Consumo de energia 0.97 kWh/24h 0,92 kWh/24h 0.99 kWh/24h 1.07 kWh/24h
Classe climatérica N N N N
Refrigerante 245g NH
3
+H2O 245g NH3+H2O 245g NH3 +H2O 245g NH3 +H2O
PT
termostato está no ajuste correcto?
(normalmente 3 ou 4 ).
A porta não foi fechada correctamente e está a
provocar a subida da temperatura interior de
forma demasiado rápida?
frigorífico está nivelado?
A ventilação está obstruída?
Se, após ter verificado os pontos acima referidos,
o frigorífico continuar a não trabalhar de forma
satisfatória, contacte o seu técnico de assistência
mais próximo. Descreva o problema, o modelo, o
número do produto e o número de série.
(Os detalhes do modelo, o número do produto e o
número de série encontram-se na etiqueta com
Loading...
