Elektroanschluß
Sicherheits-
hinweise für den
Elektro-
Installateur
Vor dem Anschluß des Gerätes darauf achten, daß die auf dem
Typschild verzeichnete Spannung der Netzspannung
entspricht.Falls das Gerät mit Stecker ausgerüstet ist, kann es an
jede vorschriftsmäßig installierte und gut zugängliche Steckdose
angeschlossen werden.
Bei erforderlichem Festanschluß darf die Dunstabzugshaube nur
durch einen beim zuständigen Elektrizitäts-Versorgungsunternehmen eingetragenen Elektro-Installateur angeschlossen
werden. Installationsseitig ist eine allpolige Trennvorrichtung mit
mind. 3mm Kontaktöffnungsweite vorzusehen.
Als geeignete Trennvorrichtungen gelten z.B. Schalter,
Sicherungen (Schraubsicherungen sind aus der Fassung
herauszunehmen), FI-Schalter und Schütze mit einer
Kontaktöffnung von mehr als 3 mm.
Für Störungen, die wegen Nichtbeachtung der o.g.Anweisungen
auftreten, wird nicht gehaftet.
Die Anbringung der Steckdose direkt über der Dunstabzugshaube
oder über dem darüberhängenden Oberschrank hat zwei Vorteile:
1. Die Steckdose ist nicht sichtbar.
2. Im Bedarfsfall kann das Gerät durch Ziehen des Gerätesteckers
leicht stromlos gemacht werden.
Anschluß
230 V - über festmontierte Zuleitung mit Stecker.
(Festanschluß nur durch den zugelassenen Elektro-Installateur.)
Sicherheits-
hinweise für den
Küchenmöbel-
Monteur
Montage
Die Abluft darf nicht in einen Rauch- oder Abgasschornstein
eingeleitet werden. Das Einleiten der Abluft in einen Schacht,
welcher der Entlüftung von Aufstellungsräumen von Feuerstätten
dient, ist nicht zulässig.
Bei Einleitung der Abluft in einen nicht in Betrieb befindlichen
Rauch- oder Abgaskamin ist es zweckmäßig, die Zustimmung
des zuständigen Schornsteinfegermeisters einzuholen.
Für die Abluftführung sind grundsätzlich die behördlichen Vorschriften einzuhalten.
Bei Betrieb als Abluftgerät ist für eine ausreichende Zuluftöffnung
in etwa der Größe der Abluftöffnung zu sorgen.
Aufgrund von Länder-Bauvorschriften unterliegt der gemeinsame Betrieb von Dunstabzugshauben und kamingebundenen
Feuerungsstätten, wie Kohle- oder Ölöfen und Gas-Thermen im
selben Raum, bestimmten Einschränkungen.
Die Feuerstätten-Verordnung läßt in solchen Räumen nur einen
Unterdruck von höchstens 0,04 mbar zu.
Der gemeinsame, gefahrlose Betrieb von kamingebundenen
4
Page 5
Geräten und Dunstabzugshauben ist nur gewährleistet, wenn
Raum und/oder Wohnung (Raum-Luftverbund) durch eine geeignete Zuluftöffnung von ca. 500-600 cm2 von außen belüftet sind
und dadurch bei laufender Dunstabzugshaube ein Unterdruck
vermieden wird.
Im Zweifelsfalle holen Sie bitte den Rat und die Zustimmung des
zuständigen Bezirks- Schornsteinfegermeisters oder der örtlichen
Baubehörde ein.
Da in Räumen ohne Feuerungsstätte die Regel gilt: “Zuluftöffnung
so groß wie Abluftöffnung”, kann durch die größere Öffnung von
500-600 cm
2
der Wirkungsgrad der Ablufteinrichtung beeinträchtigt
werden.
Der Betrieb der Haube als Umlufthaube ist unter den genannten
Umständen gefahrlos und unterliegt nicht den oben genannten
Vorschriften.
Die Funktion der Dunstabzugshaube bei Abluftbetrieb ist nur
dann optimal, wenn folgendes beachtet wird:
— kurze, gerade Abluftstrecken
— möglichst wenige Rohrbögen
— Verlegung der Rohre nicht in spitzen Winkeln sondern in
flachen Bögen
— möglichst große Rohrdurchmesser (100 mm Ø)
Bei Nichtbeachtung dieser Grundsätze muß mit drastischen
Leistungsverlusten und erhöhten Betriebsgeräuschen gerechnet
werden.
Das Abluftrohr muß bei Abluftbetrieb einen Durchmesser von
100 mm haben.
Wird der Küchendunst durch die Außenwand ins Freie abgeleitet,
wird ein Teleskop-Mauerkasten MKZ (mit Ab- und Zuluft) E-Nr.
610 899 004 (100 mm Ø) als Sonderzubehör benotigt.
Bei Montage der Dunstabzugshaube sind folgende
Mindestabstände von der Kochstellen-Oberkante bis
Unterkante der Dunstabzugshaube einzuhalten:
Elektroherde 650 mm
Gasherde 750 mm
5
Page 6
Allgemeines
Die Dunstabzugshaube wird als Abluftgerät ausgeliefert und
kann durch den Einsatz eines Aktivkohlefilters (Sonderzubehör)
als Umluftgerät verwendet werden.

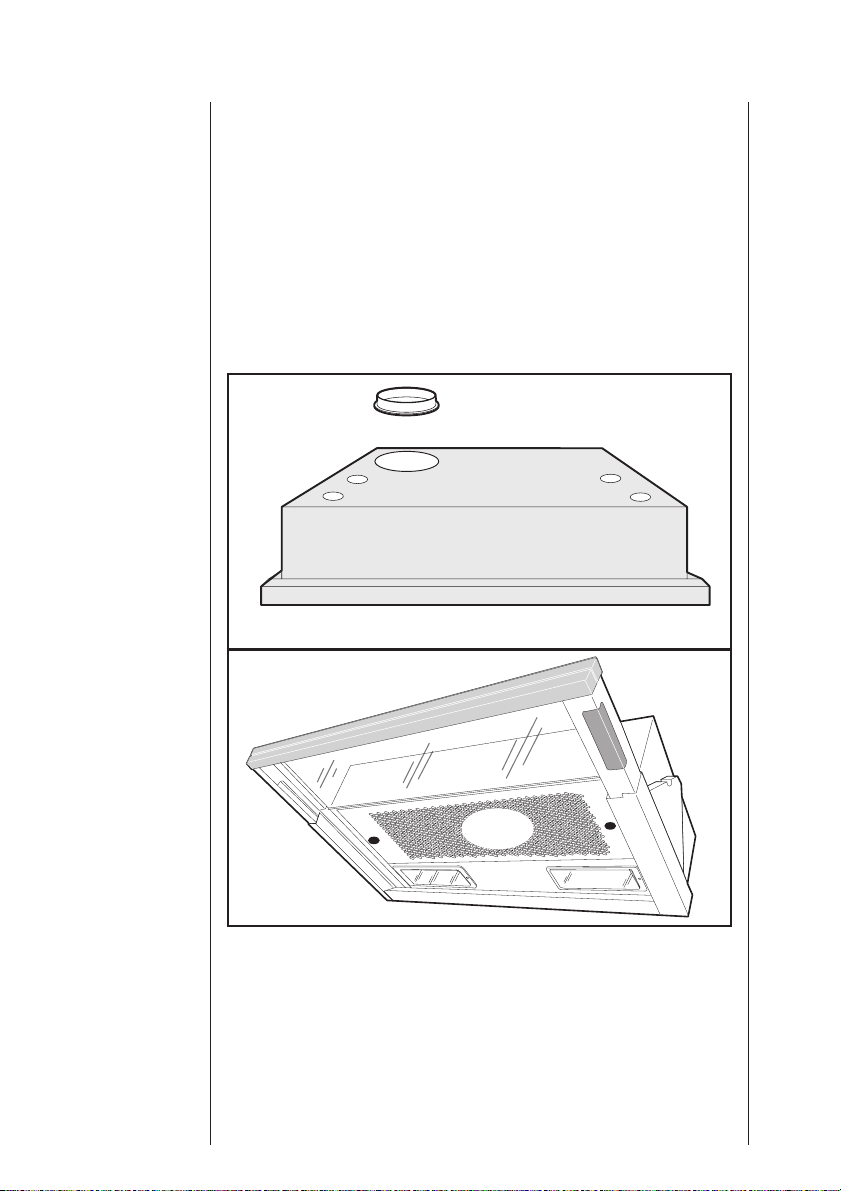

Geräteansicht
A) Abluftstutzen
B) Abluftaustritt
C) Schiebeschalter (Gebläse, Beleuchtung)
D) Filtergitter
E) Beleuchtung
F) Auszugsteil
A
B
Oben
F
C
D
E
E
Unten
Das Einschalten und Steuern der Dunstabzugshaube erfolgt
über die verschiedenen Schaltelemente auf dem Bedienpult des
Gerätes bzw. über das Auszugsteil.
6
Page 7
Technische Daten
Maße:
Höhe Breite Tiefe (in mm)
175 598 300
Gewicht
Netto: 7,2 kg
Gesamtanschlußwert: 230 W
Lüftermotor: 1 x 150 W
Beleuchtung: 2 x 40 Watt (E14)
Lange des
Netzkabels (in mm): 120
geleitet.
AbluftbetriebIn dieser Betriebsart wird die Abluft durch ein Rohr ins Freie
Zum Anschluß Mauerkasten-Dunstabzugshaube verwenden Sie
am besten den nicht brennbaren Abluftschlauch ABS 100
E-Nr.942 118 610 (Ø 100mm) als Sonderzubehör.
7
Page 8
Umluftbetrieb
In dieser Betriebsart wird die Abluft durch einen Aktivkohlefilter
(Sonderzubehör) gereinigt und wieder in den Raum zurückgeführt.
Für den Umluftbetrieb wird der Original AEG Aktivkohlefilter
(siehe Sonderzubehör) benotigt.
Vor Einsetzen des Aktivkohlefilter zuerst die beiden Filtergitter
entfernen.
Achtung! Sollte das Entfernen des Filtergitters
Schwierigkeiten bereiten, vergewissern Sie sich, dass
der Auszugsteil bis zum Schluss geoeffnet ist.

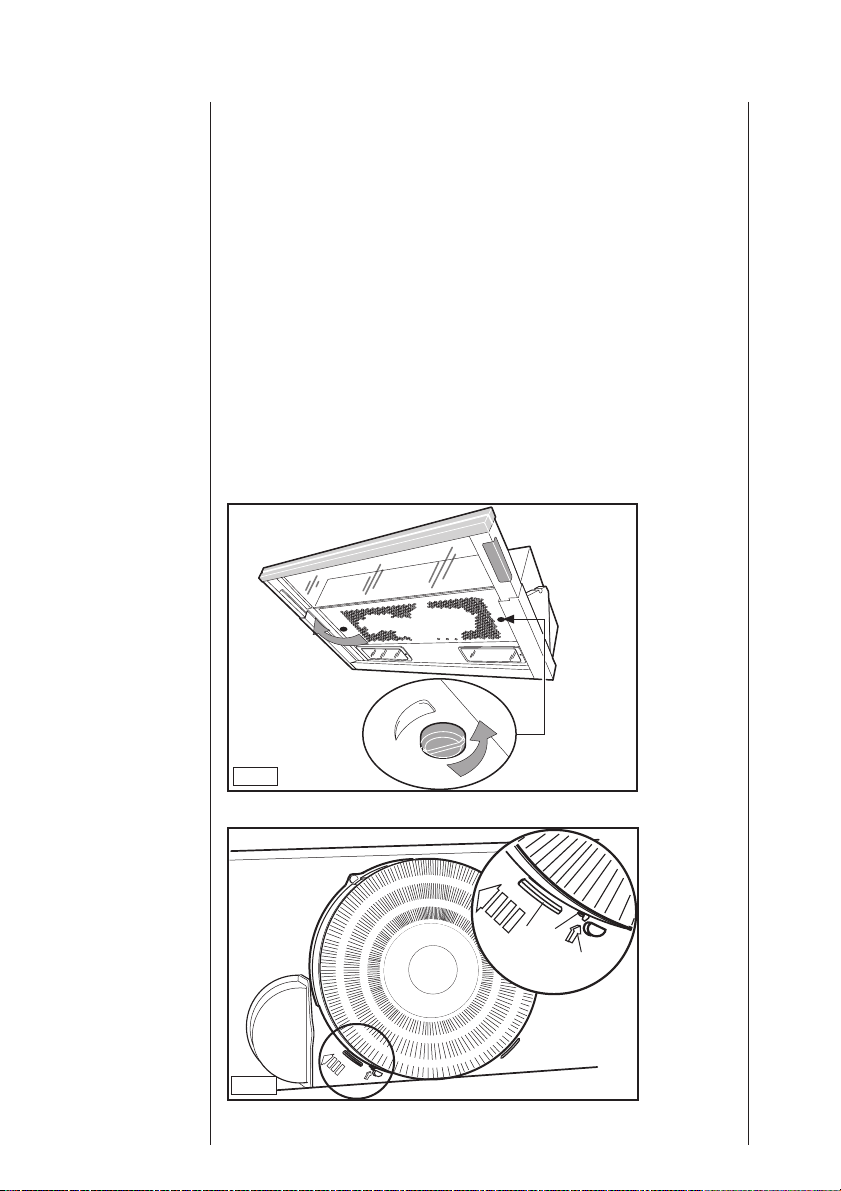

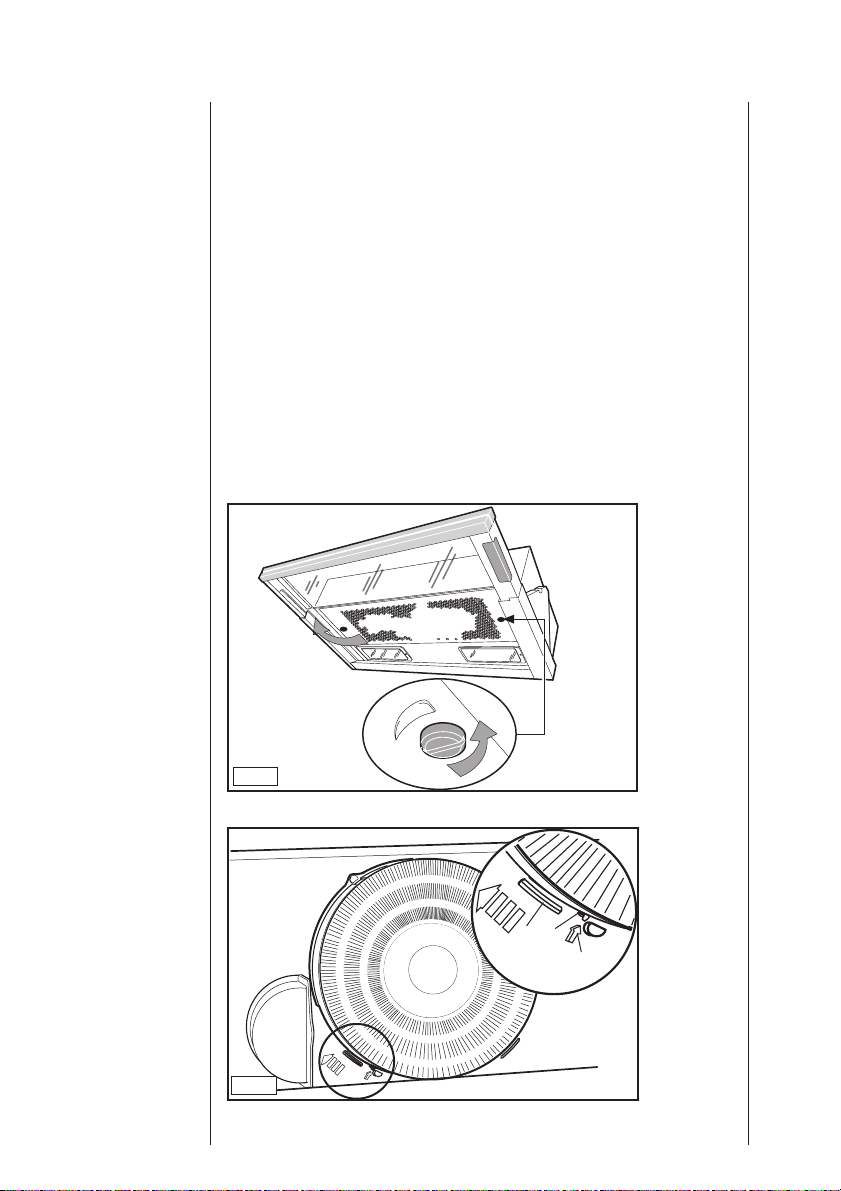

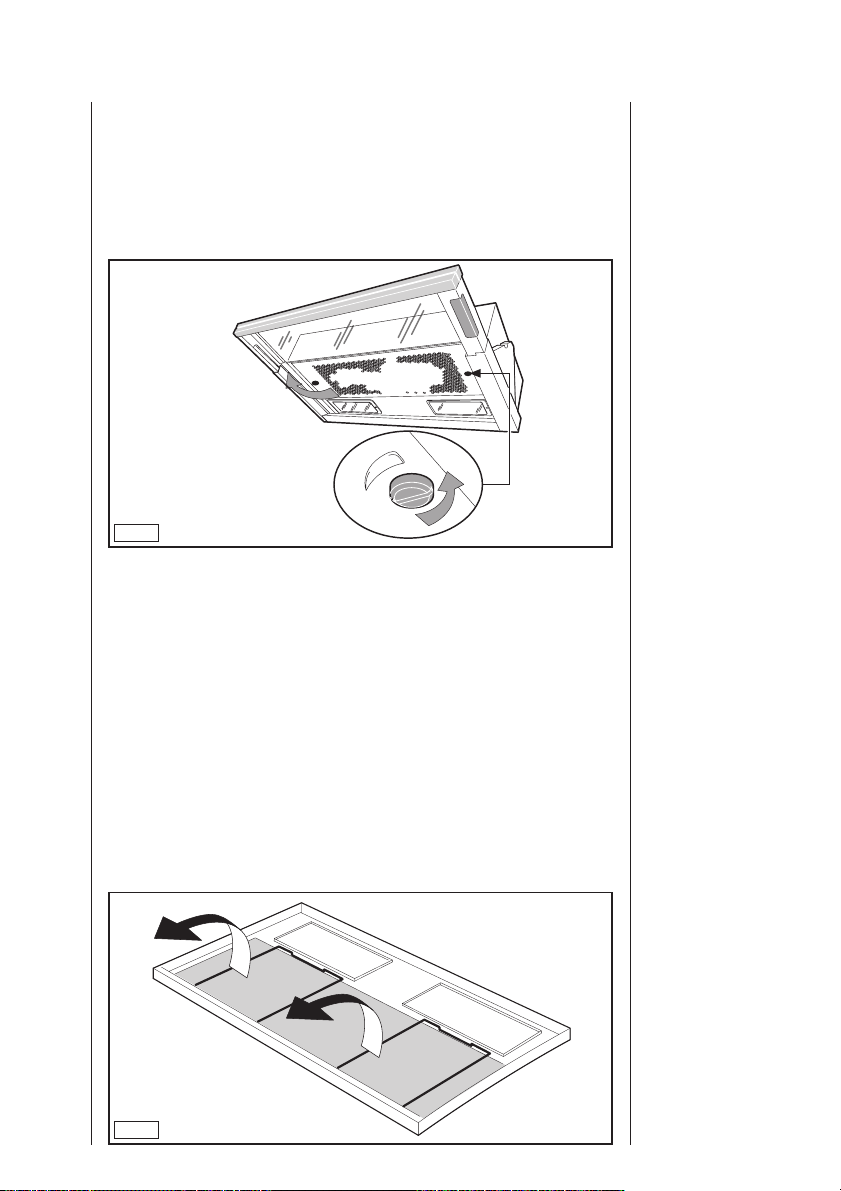

Durch Betätigen der Sperriegel E das Gitter öffnen. Bild 1
Den Filter an den Punkten F einsetzen, wobei der Zeiger G mit
dem Zeiger H übereinstimmen muß und ihn dann im
Uhrzeigersinn, wie durch den Pfeil angegeben, bis zum Anschlag
drehen. Bild 2
Das Gitter wieder einsetzen.
1
E
F
G
H
2
8
Page 9

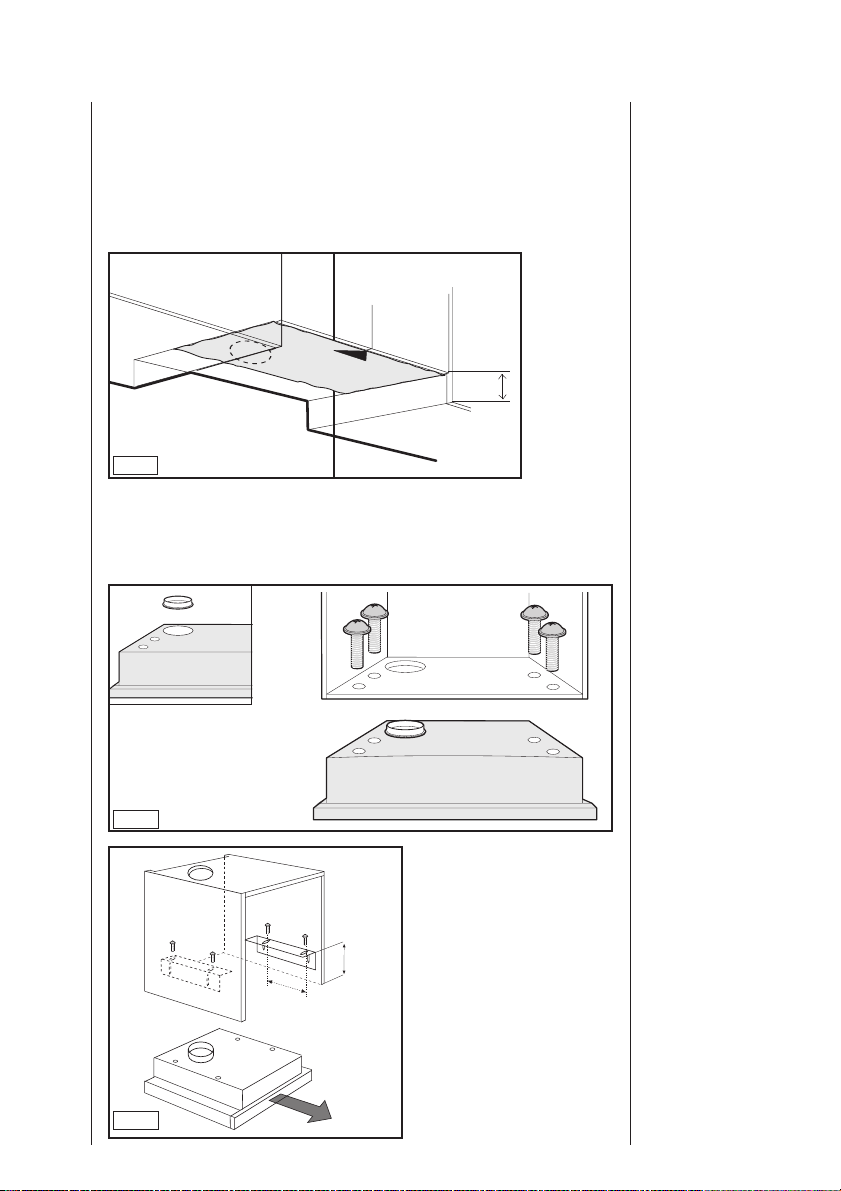

Wenn ein Zwischenboden vorhanden ist:
Für den Verlauf des Abluftrohres, entsprechend der mitgelieferten
Schablone am Boden als auch an der Decke des Hängeschrankes
eine Öffnung von 115 mm Durchmesser schneiden. Bild 3
Bohren Sie in den Zwischenboden Löcher nach Schablone wie in
der beiliegenden Zeichnung gezeigt. Bild 3
135 mm
3
Anschlußstutzen auf Abluftöffnung der Haube aufsetzen Bild 4a
Vom Inneren des Hängeschrankes her die 4 mitgelieferten
Schrauben J (4,2 x 35) (Fig. 4b) auf die entsprechenden
Schraubenmuttern K (Fig. 4c) aufschrauben. Bild 4
Befestigung am
Oberschrank
a
4
4a
I
280 mm
J
K
K
mm 135
max
b
J
J
c
J
K
K
9
Page 10
Befestigung im
Oberschrank
Wenn kein Zwischenbooden vohanden ist:

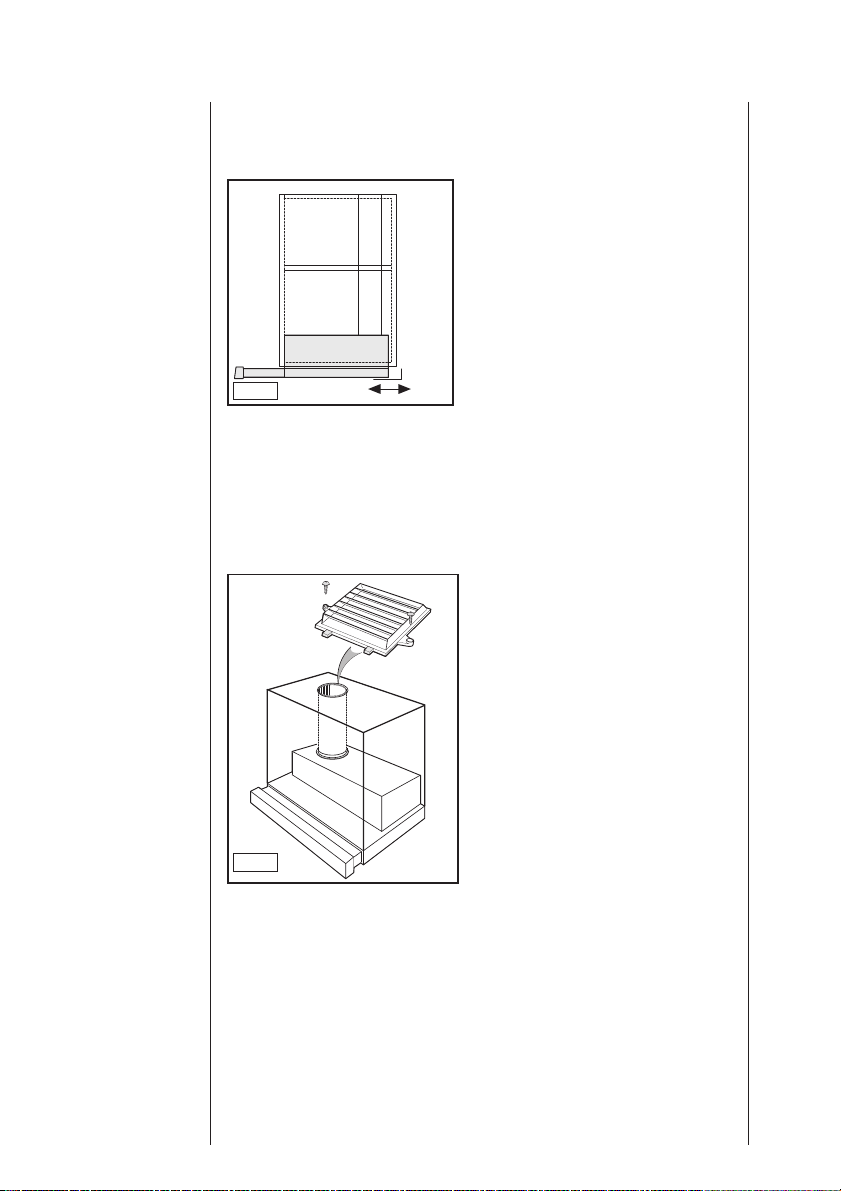

Das Winkelprofil L mittels den Schrauben derart regulieren, bis
es an derWand anliegt. Bild 5
Befestigung des
Lüftungsgitters
5
Die Dunstabzugshaube ist mit einem Lüftungsgitter, das mit zwei
Schrauben zu befestigen ist, ausgestattet (Abb. 5a).
Durch das Lüftungsgitter wird vermieden, daß die angesaugten
Dünste bei der Umluftversion die dahinterliegende Wand
verschmutzen.
5a
L
10
Page 11
Bedienung der Dunsthaube
Die Dunsthaube ist mit einem Motor mit regelbarer Drehzahl
ausgestattet.
Es ist ratsam, die Dunsthaube einige Minuten vor Beginn des
Kochens einzuschalten und sie ungefähr 15 Minuten danach
weiterlaufen zu lassen, damit alle Gerüche sicher entfernt werden.
Auf der rechten Seite des Gerätes befinden sich die Schalter,
zum Einschalten - zum Bedienen das Auszugsteil (D) ganz nach

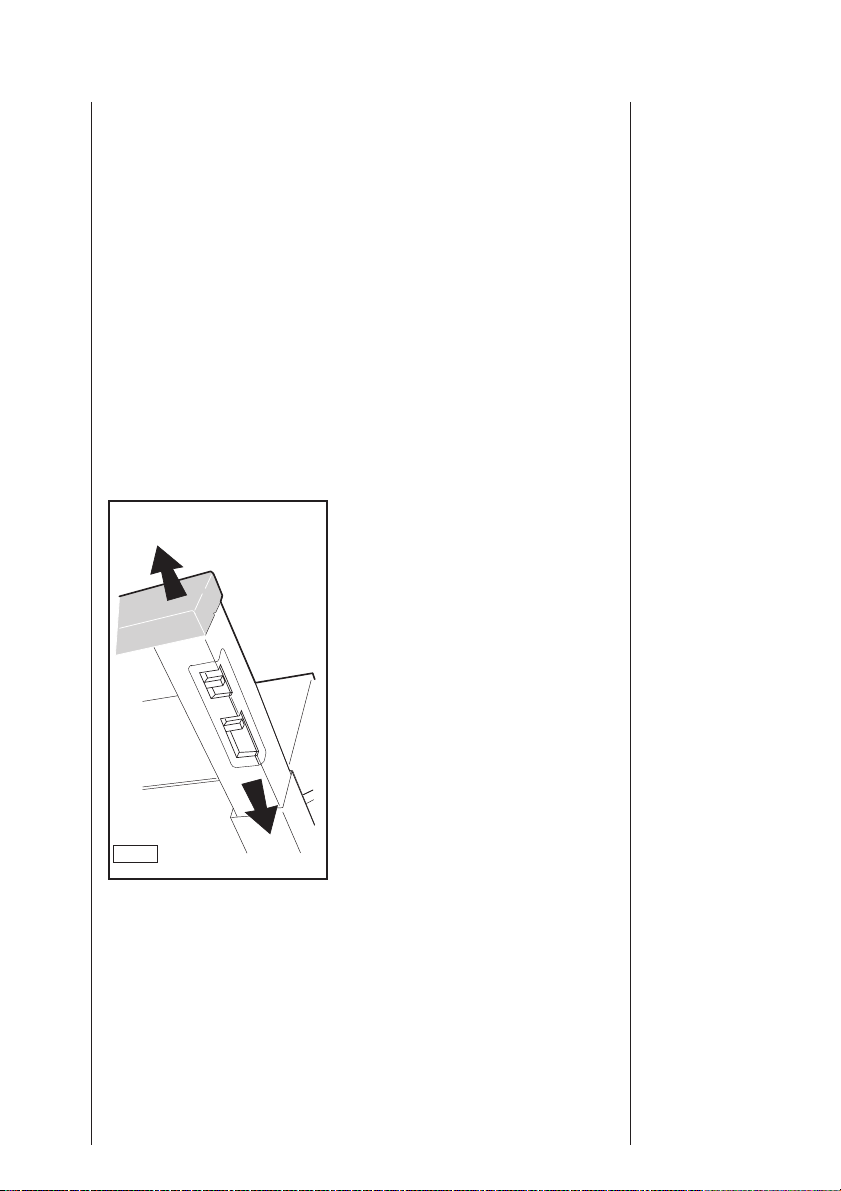

vorne herausziehen. Bild 6
Lichtschalter: Der Schalter dient dazu, die Lampe, mit der die
Dunsthaube ausgestattet ist, ein- und auszuschalten.
Motorschalter: Dieser dient zum Einschalten und Ausschalten
und zum Wählen der drei Geschwindigkeiten des Gebläses.
Mit dem Auszugsteil können Sie im eingeschalteten Zustand des
Gerätes (Lüftermotor, Beleuchtung) das Gebläse und die
Beleuchtung ein- bzw. ausschalten.
ON
0 I
0 1 2 3
Bedienung
6
Die Dunstabzugshaube ist immer vor dem Kochen einzuschalten
und nach Beendingung des Kochvorgangs ca. 15 Minuten
nachlaufen zu lassen.
OFF
Lüftervor und
nachlauf
11
Page 12
Sicherheits-
hinweise für den
Benutzer
Es muß darauf geachtet werden, daß Kochstellen bei Betrieb
stets abgedeckt sind, damit nicht durch zu starke Hitzeentwicklung
das Gerät beschädigt wird. Unbedingt zu vermeiden sind offene
Feuerstellen bei Öl-, Gas- und Kohleherden.
Außerdem ist beim Fritieren über einem Herd/Mulde das zum
Fritieren verwendete Gerät während des Betriebes zu beaufsichtigen.
Das im Fritiergerät enthaltene Öl kann sich durch Überhitzung
selbst entzünden.
Bei Verwendung von verschmutztem Öl kann noch leichter eine
Selbstentzündung eintreten.
Es wird darauf hingewiesen, daß durch Überhitzung ein Brand
entstehen kann.
Flambieren ist unter der Dunstabzugshaube nicht erlaubt.
Bei allen Arbeiten an der Dunstabzugshaube, auch beim
Lampenwechsel, ist das Gerät stromlos zu machen
(Schraubsicherungen aus der Fassung herausnehmen bzw.
Sicherungsautomaten abschalten).
Es ist wichtig, die Filterwechsel bzw. Reinigungsintervalle
einzuhalten. Bei Nichtbeachtung kann infolge von Fettablagerung
Feuergefahr bestehen.
12
Page 13
Wartung und Pflege
Bevor irgendwelche Wartungsarbeiten ausgeführt werden,
muß die Dunsthaube vom Stromnetz getrennt werden.

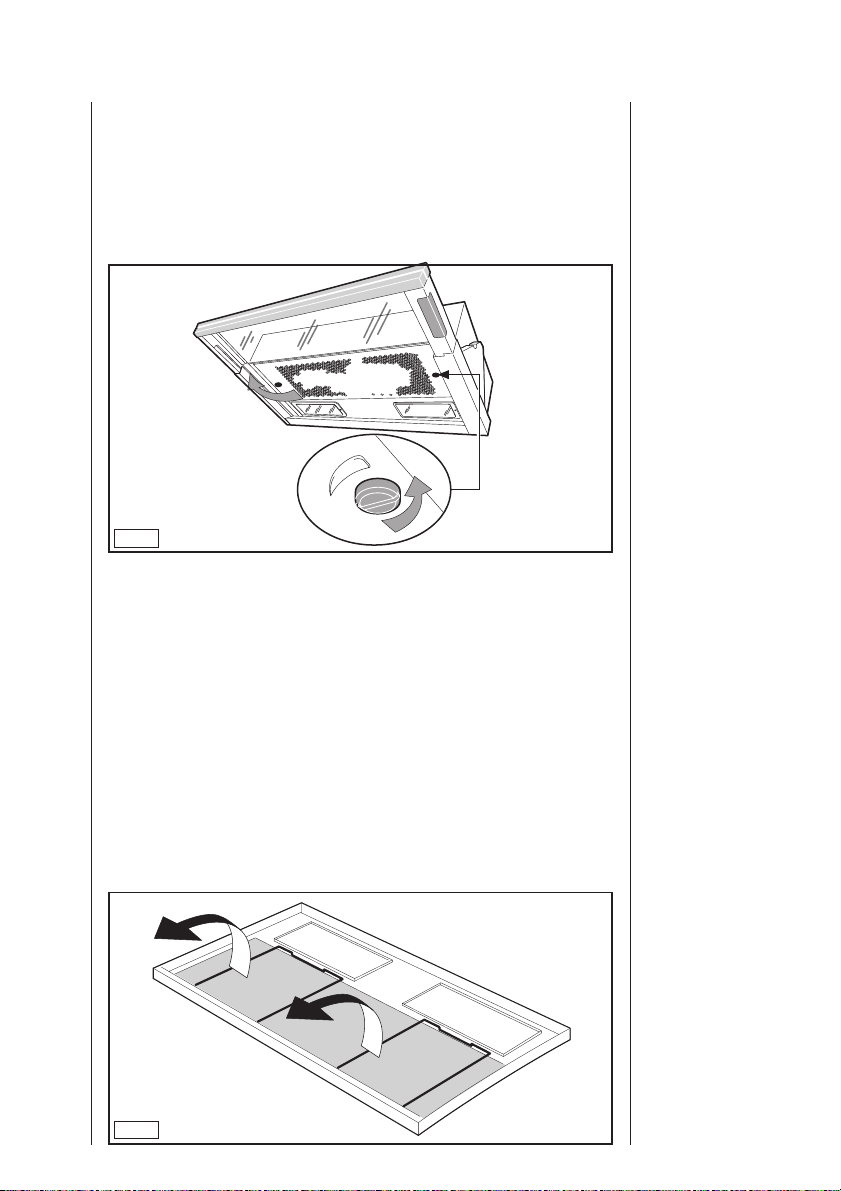

Durch Betätigen der Sperriegel E das Gitter öffnen. Bild 7
Achtung! Sollte das Entfernen des Filtergitters
Schwierigkeiten bereiten, vergewissern Sie sich, dass
der Auszugsteil bis zum Schluss geoeffnet ist.
E
7
Öffnen
des Gitters
Der Fettfilter hat die Aufgabe, die Fettpartikel, die beim Kochen
entstehen, aufzusaugen und wird in jedem Fall, d.h. sowohl bei
Abluft- als auch bei Umluftbetrieb, verwendet. Der synthetische
Filter ist dünn (ca. 1 mm) und befindet sich an der Innenseite des
Fettfilterblechs.
Er ist dann auszutauschen, wenn die Färbung an seiner Innenseite
durch die Öffnungen des Filterblechs außen sichtbar werden.
Wenn man den Fettfilter austauscht, auch das Fettfilterblech mit
lauwarmem Wasser und einem flüssigen, nicht scheuernden
Spülmittel reinigen.
Fettfilter können beim AEG-Kundendienst bestellt werden (siehe
Sonderzubehör)..
Zum Herausnehmen des Filters öffnen Sie das Gitter und nehmen
die Haltestops L heraus. Siehe Bild 8.
L
L
8
Fettfilter
13
Page 14
Den neuen Fettfilter so in das Innere des Gitters einsetzen, daß
der bedruckte Teil nach der Montage des Gitters durch die
Gitteröffnungen nicht sichtbar ist.
Vergewissern Sie sich, daß der neue Fettfilter die gesamte
Ansaugfläche bedeckt.
Den Filter mit den beiden Metallhalterungen befestigen..
Das Gitter erneut anbringen.
Kohlefilter
Achtung
Austausch
der Glühlampe
Ein Kohlefilter muß dann verwendet werden, wenn man die
Dunstabzugshaube als Umluftgerät einsetzen will.
Dazu benötigen Sie den Original-AEG-Aktivkohlefilter (siehe
Sonderzubehör).
Er kann weder gewaschen noch wiederverwendet werden.
Der Kohlefilter muß bei normalem Gebrauch alle vier Monate
ausgetauscht werden.
Vor Einsetzen des Aktivkohlefilter zuerst die beiden Filtergitter
entfernen.
Durch Betätigen der Sperriegel E das Gitter öffnen. Bild 1
Den Filter an den Punkten F einsetzen, wobei der Zeiger G mit
dem Zeiger H übereinstimmen muß und ihn dann im
Uhrzeigersinn, wie durch den Pfeil angegeben, bis zum Anschlag
drehen. Bild 2
Das Gitter wieder einsetzen.
Nichtbeachtung der Anweisungen für die Reinigung des Gerätes
und den Wechsel bzw. die Reinigung der Filter kann zum Brand
führen. Daher empfehlen wir Ihnen, die Anweisung zu beachten.
— Trennen Sie die Dunsthaube vom Stromnetz.
— Nehmen Sie die Abdeckung ab.
— Ersetzen Sie eine durchgebrannte Glühlampe durch eine
Glühlampe mit höchstens 40 Watt. Bild 9
9
— Bevor Sie den Kundendienst rufen, weil die Glühlampe nicht
14
brennt, prüfen Sie erst, ob sie fest eingeschraubt ist.
Page 15
Achtung: Zum Reinigen der Dunstabzugshaube Gerät
stromlos machen.
Nicht mit spitzen Gegenständen in das Schutzgitter des
Motors fahren.
Die äußeren Teile mit milder Spüllauge reinigen. Scharfe
Reinigungsmittel, Bürste oder Scheuersand vermeiden.
Die Schalterblende und das Fettfiltergitter nur mit feuchtem
Tuch und milden Spülmitteln reinigen.
Es ist wichtig, die Filterwechsel sowie die Reinigungsintervalle einzuhalten. Bei Nichtbeachtung kann infolge von
Fettablagerungen Feuergefahr bestehen.
ACHTUNG
Der Hersteller übernimmt keine Haftung für irgendwelche Schäden
am Motor oder aus Feuergründen, die auf eine unsachgemäße
Wartung oder Nichteinhaltung der oben angeführten Sicherheitsvorschriften zurückzuführen sind.
Sonderzubehör
Mauerkasten MKZ E-Nr. 610 899 004
Abluftrohr ABS 100 (100 mm Ø) 942 118 610
Aktivkohlefilter Type 30
Vliesfettfilter 942 118 625
Metallfettfilter MFF70 942 118 631
Reinigung
Kundendienst
Bei eventuellen Rückfragen und Störungen rufen Sie bitte unseren
Kundendienst an (siehe Kundendienst-Stellenverzeichnis).
Geben Sie beim Anruf an:
1. Die Modellbezeichnung
2. E-Nr.
3. F-Nr.
Diese Daten finden Sie auf dem Typenschild nach Öffnen der
Fettfiltergitter auf der Innenseite des Gerätes.
Konstruktions- und Farbänderungen im Rahmen der technischen
Entwicklung bleiben vorbehalten.
15
Page 16
16
Page 17
Inhoud
Aanwijzingen m.b.t. de veiligheid
— voor de elektro-installateur ............................................... 18
— voor de keukeninstallateur ............................................... 18
Elektrische aansluiting .......................................................18
Montage ............................................................................... 18
Algemeen ............................................................................. 20
Beschrijving van het toestel .............................................. 20
Technische gegevens ......................................................... 21
Gebruik als afzuigkap ........................................................... 21
Gebruik als cirkulatiekap .......................................................22
Bevestiging aan een bovenkast ............................................ 23
Bevestiging in een bovenkast ............................................... 24
Het bevestigen van het ventilatiepaneel ...............................24
Bediening van het toestel .................................................. 25
Bediening .............................................................................. 25
Vóór en na het koken ............................................................25
Aanwijzingen m.b.t. de veiligheid voor de gebruiker .............26
Onderhoud en reiniging ..................................................... 27
Rooster openen .................................................................... 27
Vetfilter..................................................................................27
Koolfilter ................................................................................ 28
Attentie ..................................................................................28
Lamp vervangen ................................................................... 28
Reiniging ............................................................................... 29
Extra leverbare accessoires .............................................. 29
Klantenservice .................................................................... 29
17
Page 18
Elektrische aansluiting
Aanwijzingen
m.b.t. de
veiligheid voor
de elektro-
installateur
Vóór het aansluiten van het toestel dient u te kontroleren of de
op het typeplaatje aangegeven spanning overeenkomt met de
netspanning. Als het toestel met een stekker is uitgerust, kan het
aan elk volgens de voorschriften geïnstalleerd en goed
toegankelijk stopkontakt worden aangesloten.
Als vaste aansluiting nodig is, mag de afzuigkap alleen door een
erkend elektro-installateur worden aangesloten. In de elektrische
installatie moet een inrichting aangebracht zijn die het mogelijk
maakt om met een kontaktopening van minimaal 3 mm alle polen
van het net te scheiden.
Geschikte scheidingsinrichtingen zijn bijv. hoofdschakelaar,
zekering (schroefzekeringen moeten uit de fitting gedraaid
worden) en aardlekschakelaars.
Voor storingen die optreden doordat bovenstaande aanwijzingen
niet in acht zijn genomen, is de fabrikant niet aansprakelijk.
Aanbrengen van het stopkontakt direkt boven de afzuigkap of
boven het kastje dat daarboven hangt, heeft twee voordelen:
1. Het stopkontakt is niet zichtbaar.
2. Indien nodig kunt u het toestel makkelijk stroomloos maken
door de stekker uit het stopkontakt te trekken.
Aansluiting
230 V via vast gemonteerd aansluitsnoer met stekker.
Aanwijzingen
m.b.t. de
veiligheid voor
de keuken-
installateur
18
(Vaste aansluiting alleen door een erkend elektro-installateur).
Montage
De afgewerkte lucht mag niet in een kanaal dat bestemd is voor
de afvoer van rook-/verbrandingsgassen of een schacht die dient
voor de ontluchting van ruimten met stookplaatsen geleid worden.
Als u de afgewerkte lucht in een niet in gebruik zijnd kanaal dat is
bestemd voor de afvoer van rook-/verbrandingsgassen wilt leiden,
raden wij u aan de schoorsteenveger om toestemming te vragen.
Voor het afvoeren van de afgewerkte lucht moeten de plaatselijke
voorschriften in acht genomen worden.
Bij gebruik als afzuigkap moet gezorgd worden voor een
voldoende grote toevoeropening, die ongeveer even groot als
de afvoeropening moet zijn.
Op grond van landelijke bouwvoorschriften gelden voor het
gemeenschappelijke gebruik van afzuigkappen en toestellen die
zijn aangesloten op een verbrandingsgaskanaal/schoorsteen,
zoals kolen- of oliekachels en gasovens in dezelfde ruimte,
Page 19
bepaalde beperkingen.
Volgens de landelijke verordening is in dergelijke ruimten een
onderdruk van hoogstens 0,04 mbar toegestaan.
Het gemeenschappelijke, ongevaarlijke gebruik van
schoorsteengebonden toestellen en afzuigkappen is alleen
gewaarborgd, als ruimte en/of woning door een geschikte
toevoeropening van ca. 500-600 cm2 van buiten geventileerd
zijn, waardoor bij lopende afzuigkap een onderdruk vermeden
wordt.
In twijfelgevallen kunt u het beste een schoorsteenveger of een
landelijk buro voor bouwvoorschriften om advies vragen.
Omdat in ruimten zonder rookkanaalafvoer de regel geldt:
“toevoeropening even groot als afvoeropening”, kan door de
grotere opening van 500-600 cm2 de werking van de
afvoerinrichting nadelig beïnvloed worden.
Gebruik van het toestel als cirkulatiekap is onder de genoemde
omstandigheden zonder gevaar en valt niet onder de genoemde
voorschriften.
Het toestel funktioneert als afzuigkap alleen optimaal, als u het
volgende in acht neemt:
- korte, rechte afvoerverbindingen
- zo min mogelijk bochten in de buis
- buizen niet met scherpe hoeken maar met flauwe bochten
laten verlopen
- zo groot mogelijke buisdiameter (100 mm Ø )
Als u deze basisregels niet in acht neemt, moet u rekening houden
met aanzienlijk vermogensverlies en verhoogd bedrijfsgeluid.
De afvoerbuis moet bij gebruik als afzuigkap een diameter van
100 mm hebben.
Als de wasem uit de keuken door de buitenmuur naar buiten
wordt gevoerd, is een muurdoorvoer nodig.
Bij montage van de afzuigkap moeten de volgende minimale
afstanden van de bovenkant van de kookzones of branders
tot de onderkant van de afzuigkap worden aangehouden.
elektrisch fornuis 650 mm
gasfornuis 750 mm
19
Page 20
Algemeeen
Het toestel wordt geleverd als afzuigkap en kan door inzetten
van een koolfilter (extra leverbaar accessoire) als cirkulatiekap
gebruikt worden.
Beschrijving van het toestel
A) adapter voor afvoeraansluiting
B) afvoeropening
C) schuifschakelaar (ventilatormotor, verlichting)
D) filterrooster
E) verlichting
F) uitschuifgedeelte
A
B
Oben
F
C
D
E
E
Unten
Het inschakelen en bedienen van de afzuigkap geschiedt via de
verschillende schakelaars op het bedieningspaneel van het toestel
resp. boven het uitschuifgedeelte.
20
Page 21
Technische gegevens
Afmetingen:
hoogte breedte diepte (in mm)
175 598 300
Gewicht
Netto: 7,2 kg
Totale aansluitwaarde: 230 W
Ventilatormotor: 1 x 150 W
Verlichting: 2 x 40 Watt (E14)
Lengte van het aansluitsnoer (in mm): 120
Hierbij wordt de afgewerkte lucht via een buis naar buiten geleid.
Voor de aansluiting muurdoorvoer-afzuigkap kunt u het beste
een niet brandbare afvoerslang gebruiken.
Gebruik als
afzuigkap
21
Page 22
Gebruik als
cirkulatiekap
Hierbij wordt de afgewerkte lucht door een koolfilter (extra
leverbaar accessoire) gereinigd en weer in de keuken
teruggevoerd.
Voor gebruik als cirkulatiekap is een origineel koolfilter (zie “Extra leverbare accessoires”) nodig.
Vóór inzetten van het koolfilter eerst de twee filterroosters
verwijderen.
Door draaien van vergrendeling E het rooster openen, afb. 1.
Attentie! Als het rooster moeilijk wordt verwijderd controleer
of de uitschuifgedeelte helemaal open is gemaakt.
Het filter op de punten F inzetten, waarbij de wijzer G met de
wijzer H moet overeenstemmen. Dan het filter met de wijzers
van de klok mee draaien, zoals met de pijl aangegeven, tot het
niet verder kan, afb. 2.
Het rooster weer inzetten.
22
1
E
F
G
H
2
Page 23
Als een tussenbodem aanwezig is:
Voor het plaatsen van de afvoerbuis aan de hand van het
meegeleverde sjabloon bovenin en onderin de kast een opening
van 115 mm doorsnede maken, afb. 3.
Aan de hand van het sjabloon gaten in de tussenbodem boren,
afb. 3.
135 mm
3
Aansluitadapter op de afvoeropening van de kap zetten, afb. 4a.
Binnenin de kast de 4 meegeleverde schroeven J (4,2 x 35) (afb.
4b) op de betreffende moeren K (afb. 4c) schroeven, afb. 4.
Bevestiging aan
een bovenkast
a
4
4a
I
280 mm
J
K
mm 135
max
K
b
J
J
c
J
K
K
23
Page 24
Bevestiging in
een bovenkast
Als geen tussenbodem aanwezig is:
Het hoekprofiel L m.b.v. de schroeven zo afstellen, tot het tegen
de wand ligt, afb. 5.
Het bevestigen
van het
ventilatiepaneel
5
De kap is voorzien van een ventilatiepaneel dat met 2 schroeven
wordt aangebracht (afb. 5a).
Het ventilatiepaneel heeft de funktie om te vermijden dat de
opgezogen walm in de filtrerende versie de muur vuil maakt.
5a
L
24
Page 25
Bediening van het toestel
De afzuigkap is uitgerust met een motor met regelbaar toerental.
Aan de rechter kant van het toestel bevinden zich de schakelaars.
Om deze te bedienen het uitschuifgedeelte (D) geheel naar voren
trekken, afb. 6.
Lichtschakelaar: met deze schakelaar kunt u de verlichting van
het toestel in- en uitschakelen.
Motorschakelaar: met deze schakelaar kunt u het toestel in- en
uitschakelen en één van de 3 afzuigsnelheden kiezen.
Met het uitschuifgedeelte kunt u, als het toestel ingeschakeld is
(ventilatormotor, verlichting), de afzuiging en de verlichting inresp. uitschakelen.
ON
0 I
0 1 2 3
Bediening
6
Wij raden u aan, de afzuigkap enkele minuten voordat u met
koken begint in te schakelen en pas ongeveer 15 minuten na het
koken uit te schakelen.
OFF
Vóór en na het
koken
25
Page 26
Aanwijzingen
m.b.t. de
veiligheid voor
de gebruiker
U dient erop te letten dat op ingeschakelde kookzones en
gasbranders altijd een pan staat als de afzuigkap aan staat. Het
toestel kan anders door te sterke hitte-ontwikkeling beschadigd
worden. Dat geldt vooral voor open vuur zoals bij olie-, gas- en
kolenfornuizen.
Bovendien mag u tijdens frituren onder de afzuigkap niet bij het
fornuis weglopen.
De olie in de frituurpan kan door oververhitting vlam vatten.
Bij gebruik van verontreinigde olie kan zelfontbranding nog
makkelijker optreden.
Wij wijzen u erop dat door oververhitting brand kan ontstaan.
Flamberen onder de afzuigkap is niet toegestaan.
Bij alle werkzaamheden aan de afzuigkap, ook bij vervangen van
de lamp, moet het toestel spanningloos gemaakt worden (stekker
uit het stopkontakt trekken of zekering in de huisinstallatie
uitschakelen).
Het is belangrijk de filters tijdig te vervangen en het toestel
regelmatig schoon te maken. Anders kan ten gevolge van
vetafzetting brandgevaar ontstaan.
26
Page 27
Onderhoud en reiniging
Schakel de afzuigkap altijd eerst uit. Trek bovendien de
stekker uit het stopkontakt of schakel de zekering in de
huisinstallatie uit.
Door draaien van vergrendeling E het rooster openen, afb. 7.
Attentie! Als het rooster moeilijk wordt verwijderd controleer
of de uitschuifgedeelte helemaal open is gemaakt.
E
7
Het is de taak van het vetfilter om de vetdeeltjes die tijdens het
koken ontstaan, op te zuigen. Het vetfilter wordt altijd, bij gebruik
als afzuigkap en als cirkulatiekap, gebruikt. Het synthetische
filter is dun (ca. 1 mm) en bevindt zich aan de binnenzijde van
het vetfilterrooster.
Het vetfilter moet vervangen worden als de kleur aan de
binnenzijde door de openingen van het filterrooster aan de
buitenzijde zichtbaar wordt.
Als u het vetfilter vervangt, ook het vetfilterrooster met lauw water
en een vloeibaar, niet schurend schoonmaakmiddel reinigen.
Vetfilters kunt u bestellen bij de Klantenservice van AEG.
Om het vetfilter los te nemen opent u het rooster en verwijdert u
de bevestigingsbeugels L. Zie afb. 8.
Rooster openen
Vetfilter
L
L
8
27
Page 28
Het nieuwe vetfilter zodanig in het rooster zetten, dat het bedrukte
gedeelte na montage van het rooster door de openingen in het
rooster niet zichtbaar is.
Kontroleer of het nieuwe vetfilter het gehele oppervlak bedekt.
Het filter met de beide metalen beugels bevestigen.
Het rooster weer aanbrengen.
Koolfilter
Attentie
Lamp
vervangen
Een koolfilter moet gebruikt worden als u het toestel als
cirkulatiekap wilt gebruiken.
Daarvoor hebt u een origineel AEG koolfilter nodig (zie “Extra
leverbare accessoires”).
Het kan niet uitgewassen of opnieuw gebruikt worden.
Bij normaal gebruik moet het koolfilter elke 4 maanden worden
vervangen.
Vóór inzetten van het koolfilter eerst de twee filterroosters
verwijderen.
Door draaien van vergrendeling E het rooster openen, afb. 1.
Het filter op de punten F inzetten, waarbij de wijzer G met de
wijzer H moet overeenstemmen. Dan het filter met de wijzers
van de klok mee draaien, zoals met de pijl aangegeven, tot het
niet verder kan, afb. 2.
Het rooster weer inzetten.
Als u deze aanwijzingen voor reinigen van het toestel en
vervangen resp. reinigen van het filter niet opvolgt, kan brand
ontstaan. Daarom raden wij u aan deze aanwijzingen op te volgen.
— Maak het toestel spanningloos.
— Verwijder de afdekkap.
— Draai de defekte lamp uit en vervang hem door een gloeilamp
van max. 40 watt, afb. 9.
9
— Mocht de verlichting niet funktioneren, kontroleer dan eerst of
de lamp goed ingedraaid is, voordat u kontakt opneemt met de
28
Klantenservice.
Page 29
Attentie: vóór het reinigen het toestel spanningloos maken.
Geen spitse voorwerpen in het beschermrooster van de
motor steken.
De buitenzijde van de afzuigkap met een mild sopje
schoonmaken. Geen scherpe schoonmaakmiddelen,
borstels of schuurmiddelen gebruiken.
Het schakelpaneel en het vetfilterrooster alleen met een
vochtige doek en milde schoonmaakmiddelen reinigen.
Het is belangrijk het filter tijdig te vervangen en het toestel
regelmatig schoon te maken. Anders kan ten gevolge van
vetafzetting brandgevaar ontstaan.
ATTENTIE
De fabrikant is niet aansprakelijk voor schade aan de motor of
voor andere gevaarlijke situaties die het gevolg zijn van
ondeskundig onderhoud of niet in acht nemen van de vermelde
veiligheidsvoorschriften.
Extra leverbare accessoires:
Koolfilter Type 30
Vetfilter 942 118 625
Metalen vetfilter MFF 70 942 118 631
Reiniging
Klantenservice
Voor vragen en in geval van storing neemt u kontakt op met de
Klantenservice.
Geef de Klantenservice de volgende gegevens van uw toestel
op:
1. Modelaanduiding .....
2. E-nummer .....
3. F-nummer .....
Deze gegevens vindt u na openen van het vetfilterrooster op het
typeplaatje aan de binnenzijde van het toestel. Om deze nummers
bij de hand te hebben, kunt u ze het beste hierboven en voorop
deze gebruiksaanwijzing noteren.
Konstruktie- en kleurwijzigingen voorbehouden.
29
Page 30
30
Page 31
Sommaire:
Instructions de sécurité pour
- l’installation électrique……………………………………………… .... 32
- l'installation….…………………………….......................................... 32
Branchement électrique…..…………………………………………… . 32
Installation.. ………………………………………………………………. 32
Généralités………………………………………………………………… 34
Description de l’appareil…….. ……………………………….............. 34
Caractéristiques techniques…………………………… ..................... 35
Version recyclage ………………………… ........................................... 36
Fixation à l'armoire supérieure ………………………… ....................... 37
Fixation de la grille de ventilation…… ………………… .......................3 8
Utilisation de la hotte ……………… ..................................................3 9
Instructions pour l'utilisation……………………………………………… 39
Entretien et assistance… …………………………… ......................... 41
Ouverture de la grille…………………………………………..................41
Filtre à graisse …………………………………………… ....................... 41
Filtre à charbon………………………………………………… ............... 42
Remplacement de la lampe d'éclairage ……………………................. 42
Nettoyage……………………………………………………..................... 43
Accessoires spéciaux…………………………………………… .......... 43
Service après vente ………………………………………………………44
Si vous devez nous contacter ………………………………………… 45
Garantie ………………………………………… ....................................46
Page 32
Instructions de
sécurité pour
l'installation
électrique
Cet appareil doit être installé par une personne qualifiée et
selon les normes en vigeur.
Branchement électrique
Votre appareil ne peut être branché qu'en 230 V monophasé.
Verifiez que la puissance de l'installation est suffisante et que les
lignes peuvent supporter l'intensité absorbée par l'appareil, compte
tenu des autres appareils branchés.
Calibre des fusibles en ligne (un par phase) 10 A en 230 V.
Important
L'installation doit être réalisée conformément aux règles de l'art,
aux prescriptions de la norme NF.C. 15.100 at aux prescriptions
de l'E.D.F.
Utilisez un socle de prise de couurant comportant une borne de
mise à la terre, qui doit être obligatoriement raccordée
conformément à la norme NF.C.15.100 et aux prescriptions de
l'E.D.F.; cette prise de courant doit impérativement être accessible.
Dans le cas où l'appareil est relié aux canalisations électriques
fixes, un dispositif de séparation bipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm doit être prévu dans
l'installation fixe.
Le cordon est à 3 conducteurs.
Si le câble d'alimentation est endommagé, il doit être remplacé
par un cable d'alimentation certifié. Cette opération ne peut être
effectuée que par une personne habilitée, par votre vendeur, ou
par le fabricant.
L'appareil ne doit pas être raccordé à l'aide d'un prolongateur ou
d'une prise multiple,
Vérifiez que la prise de terre est conforme aux règlements en
vigueur.
Notre responsabilité ne saurait être engagée par tout incident ou
accident provoqué par un raccordement électrique non conforme
ou par une mise à la terre inexistante ou défecteuse.
Instructions pour
l'installation
32
Installation
L’air d’évacuation ne doit pas être introduite dans une cheminée à
fumée ni dans une cheminée pour gaz brulé. On ne peut pas diriger l’air d’évacuation dans un conduit qui sert pour la ventilation
de la pièce où l’on monte les foyers
Si la hotte est utilisée en version évacuation, ne raccordez pas
l'appareil à un conduit d'évacuation de fumées de combustion
(chaudière, cheminée, etc.) ou à une VMC (ventilation mécanique
contrôlée).
Pour l'évacuation de l’air, le respect des prescriptions locales est
fondamental.
Lors du fonctionnement de l’appareil en version évacuation, il faut
prévoir une ouverture suffisante d'entrée d'air, plus ou moins de la
même taille de l’ouverture d’évacuation.
Selon les dispositions nationales du bâtiment,
des restrictions sont imposées à l'utilisation simultanée dans une
Page 33
même pièce de hottes aspirantes et de systèmes de chauffage
reliés à une cheminée tels que des poêles à charbon, à mazout ou
à gaz.
Le fonctionnement simultané et sans danger pour les appareils
reliés à une cheminée et les hottes de la cheminée d’aspiration
sont assuré seulement si la pièce et/ou l’appartement (pièces
comunicantes) possède une entrée d'air appropriée d’environ 500600 cm2 empêchant ainsi une dépression lorsque la hotte aspirante est en service.
Par conséquent, pour les pièces sans lieu de combustion, la règle
suivante est adoptée: “ouverture d'entrée d'air aussi grande que
l’ouverture d’évacuation”, le rendement de l’installation d’évacuation
peut être réduit grâce à une grande ouverture de 500-600 cm2.
Le fonctionnement de la hotte en recyclage est sans danger dans
de telles circonstances et n’est pas soumis aux dispositions citées
ci-dessus.
Le fonctionnement de la hotte est optimal en version évacuation,
si l’on observe ce qui suit:
- parcours d'évacuation court et direct
- nombre de coudes minimal sur les tuyaux
- installation des tuyaux non pas avec des angles nets mais
avec des courbes
- diamètre de la tuyauterie si possible d’une ouverture de
(100 mm ø).
Le non-respect de ces règles, peut causer d’énormes pertes de
puissance et une augmentation du niveau sonore durant le
fonctionnement.
Le tuyau d’évacuation d’air doit avoir un diamètre de 100 mm.
Lors de l'installation de la hotte respectez les distances
minimum suivantes, entre le plan de cuisson et le bord inférieur
de la hotte
Cuisinières électriques 650 mm
Cuisinières à gaz 750 mm
- L'appareil doit être débranché pendant l'installation ou dans
l'éventualité d'une intervention.
- L'installation de votre appareil doit être réalisée par un
technicien qualifié.
- Vérifiez que la tension du réseau correspond à la tension
mentionnée sur la plaque signalétique sur la hotte.
- Si l'installation électrique de votre habitation nécessite une
modification pour le branchement de votre appareil, faites appel
à un électricien qualifié.
- Le conduit d'évacuation, quel qu'il soit, ne doit pas déboucher
dans les combles.
- Dans le cas où l'appareil esr relié directement à l'installation
électrique, interposez un interrupteur bipolaire ayant une
distance d'ouverture des contact d'au moins 3 mm.
33
Page 34
Généralités
La hotte est prévue pour fonctionner en version évacuation et
peut être utilisée en version recyclage à l'aide d’un filtre à charbon
actif (accessoire spécial en option)
Description de l’appareil
A) Buse
B) Sortie de l’air d’évacuation
C) Commandes
D) Grille
E) Eclairage
A
B
34
F
E
C
D
E
Page 35
Caractéristiques techniques
Mesures:
Hauteur Largeur Profondeur (en mm)
175 598 300
Puissance de branchement totale : 230 W
Moteur du ventilateur: 1 x 150 W
Illumination: 2 x 40 Watt (E14)
Raccord de l’évacuation de l’air: 100 mm ø
Utilisez un tuyau flexible, non inflammable, pour l’évacuation de
l’air ABS 100 E-Nr. 118 610 (ø 100 mm) comme accessoire
spécial.
Pour les
installations en
version
évacuation
35
Page 36
Version
recyclage
L'air est filtré au moyen du filtre à charbon actif (accessoire
spécial en option) et renvoyé dans la pièce
En version recyclage, utilisez un filtre à charbon actif AEG Original
(voir Accessoire spécial).
Pour le montage du filtre à charbon actif, il faut en premier lieu,
enlever lla grille.
A l'aide des verrous E ouvrez la grille. Figure 1.
Attention! Si vous trouvez des difficultés à enlever la grille,
contrôlez d’avoir bien ouvert le tiroir jusqu’à la fin de sa
course.
Placez le filtre entre les points F, en faisant coincider le repère
G avec le repère H et bloquez-le ensuite en le tournant dans le
sens des aguilles d'une montre comme indiqué par la fléche.
36
1
E
F
G
H
2
Page 37
Lorsqu’il y a un double fond:
Pour la guide du tuyau d’évacuation d’air, coupez au fond le
modèle correspondant fourni et effectuez, à l’angle de l’armoire,
une ouverture de 115 mm de diamètre. Figure 3.
Percez des trous dans le double fond, selon de modèle, comme
indiqué. Figure 3.
135 mm
3
Placez la buse de la hotte Figure 4a. En partant de l’intérieur de
l’armoire murale, vissez les 4 vis fournies J (4,2 x 35) (Fig. 4b)
sur la vis femelle correspondante. Figure 4.
Fixation de
l’armoire
supérieure
a
4
4a
I
280 mm
J
K
mm 135
max
K
b
J
J
c
J
K
K
37
Page 38
Fixation à
l’armoire
supérieure
Lorqu’il n’y a pas de double fond:
Réglez le profil en coude L avec les vis,pour qu'il soit contigu à
la paroi. Figure 5.
Fixation de la
grille de
ventilation
5
La hotte est équipée d’une grille pour la ventilation qui doit être
fixée avec deux vis. (Fig. 5a).
Grâce à la grille de ventilation, on évite que les vapeurs aspirées
en version recyclage ne soient pas orientées vers l'arrière.
5a
L
38
Page 39
Utilisation de la hotte
La hotte est équipée d’un moteur avec des vitesses réglables.
Il est conseillé de mettre en route la hotte quelques minutes avant
de commencer à cuisiner et de la laisser en marche pendant 15
minutes environ après la cuisson. Sur le côté droit de l’appareil
se trouvent les commandes. Figure 6.
Interrupteur d'éclairage: pour éclairer le plan de cuisson,
déplacez l'interrupteur.
Interrupteur Marche/Arrêt
Position 0 = appareil à l'arrêt
Pour mettre l'appareil en fonctionnement positionnez l'interrupteur
sur 1, 2 ou 3.
1 = Vitesse minimum
2 = Vitesse intermédiaire
3 = Vitesse maximum
ON
0 I
0 1 2 3
6
OFF
39
Page 40
Instructions pour
l'utilisation
Il est recommandé de ne jamais laisser les foyers de cuisson
sans récipient dessus. En cas de cuisinières à gaz, à mazout ou
à charbon, il faut absolument éviter toute flamme libre. Par
ailleurs, en cas de friture il faut faire attention à la friteuse placée
sur le plan de cuisson.
L’huile contenue dans les friteuses peut prendre feu
spontanément à cause d’une surchauffe. Le risque augmente si
l'on utilise de l'huile usagée.
Flamber sous la hotte est interdit.
Pour toute intervention sur la hotte, même pour le remplacement
de la lampe, débranchez l’appareil (retirez le fusible ou ouvrez
les disjoncteurs).
Respectez les intervalles de remplacement du filtre et de
nettoyage. Le non-respect des consignes d'entretien et de
nettoyage peut entraîner un risque d'incendie suite à
l'accumulation de graisse dans le filtre.
Cet appareil a été conçu pour être utilisé par des adultes. Veillez
à ce que les enfants n'y touchent pas et ne l'utilisent pas comme
un jouet.
Votre appareil est destiné à l'usage domestique normal. Ne
l'utilisez pas à des fins commerciales ou industrielles ou pour
d'autres buts que celui pour lequel il a été conçu.
Ne modifiez pas ou n'essayez pas de modifier les caractéristiques
de cet appareil. Cela représenterait un danger pour vous.
Débrancez toujours la hotte avant de procéder à son nettoyage
et son entretien.
Aérez convenablement la pièce en cas de fonctionnement
simultané de la hotte et d'autres appareils alimentés par une
source d'énergie différente de l'énergie électrique. Ceci afin que
la hotte n'aspire pas le gaz de combustion.
40
Page 41
Entretien et assistance
Avant d’effectuer toute opération d’entretien, la hotte doit être
débranchée.
Ouvrez la grille en agissant sur les verrous E. Figure 7.
Attention! Si vous trouvez des difficultés à enlever la grille,
contrôlez d’avoir bien ouvert le tiroir jusqu’à la fin de sa
course.
E
7
Le filtre à graisse a pour fonctin d’absorber les particules de
graisse produites par la cuisson. Il est utilisé aussi bien pour
l’évacuation que pour le recyclage de l’air. Le filtre synthétique
est très mince (environ 3 mm) et se trouve à l’intérieur de la
plaque du filtre à graisse.
On doit le remplacer lorqu’on s’apercoit, en ouvrant la plaque
du filtre, que celui-ci a changé de couleur dans la partie interne.
Lorqu’on change le filtre à graisse, il faut également nettoyer la
plaque du filtre à graisse avec de l’eau tiède et avec un détergent
doux et sans frotter.
Les filtres à graisse peuvent être commandés auprès de votre
magasin vendeur (voir accessoires spéciaux).
Pour enlever le filtre, ouvrez la grille et enlevez les points de
blocage L. Voir Figure 8.
Ouverture de la
grille
Filtre
à graisse
L
L
8
41
Page 42
Introduisez donc le nouveau filtre à graisse à l’intérieur de la
grille au moyen des ouvertures de la grille étant donné que la
partie étampée après le montage de la grille n’est pas visible.
Assurez-vous que le nouveau filtre couvre bien toute la surface
d’aspiration.
Fixez le filtre avec les deux supports en métal.
Fixez de nouveau la grille.
Filtre à charbon
Attention
Remplacement de la
lampe d'éclairage
Le filtre à charbon doit être utilisé lorqu’on désire utiliser la hotte
en version recyclage.
Par conséquent, utilisez le filtre à charbon actif AEG Original (en
option, voir accessoires spéciaux).
Le filtre à charbon doit être remplacé tous les quatre mois après
une utilisation normale.
Avant d’introduire le filtre à charbon actif, enlevez les deux grilles
pour le filtre.
Le non respect des instructions de nettoyage de l’appareil, et
respectivement de remplacement et nettoyage du filtre, peuvent
entraîner un incendie
Ouvrez la grille en agissant sur les verrous E. Figure 1.
Placez le filtreentre les points F, en faisant coïncider le repère F
avec le repère H et bloquez-le ensuite en le tournant dans le
sens des aguilles d'une montre, comme indiqué par la flèche.
Figure 2.
Introduisez de nouveau la grille.
- Débranchez la hotte.
- Enlevez le cache.
- Remplacez la lampe par une lampe identique et de même
puissance (40 Watt maximum). Figure 9.
- Avant de contacter votre Service après vente si la lampe
ne s’allume pas, vérifiez auparavant si elle est bien vissée.
42
Page 43
Attention: pour nettoyer la hotte, débranchez l’appareil.
N'enfoncez pas des objects pointus dans la grille.
Lavez-la à l'eau tiède avec un détergent doux (produit pour
la vaisselle par exemple). N'employez jamais de produits
abrasifs (ni éponge avec une face abrasive) ou caustiques.
Nettoyez la grille du filtre à graisse avec un chiffon humide
et un détergent doux.
Le non respect des instructions de nettoyage de l'appareil
et des filtres (et le remplacement du filtre) peut occasionner
des incendies. Veuillez respecter strictement les consignes
d'entretien.
ATTENTION
Le constructeur n’est pas responsable pour n’importe quel type
de dégâts du moteur ou des incendies qui pourraient être
provoqués par un entretien non approprié et qui ne respecte
pas les dispositions de sécurité citées ci-dessus.
Accessoires spéciaux:
Coffre mural MKZ E-Nr. 610 899 004
Tuyau d’évacuation d’air 100 (100 mm ø) 942 118 610
Filtre à charbon actif Type 30
Filtre à graisse synthétique 942 118 625
Filtre à graisse de métal MFF70 942 118 631
Nettoyage
43
Page 44
Pour les appareils commercialisés par la France
Service après vente
Si une intervention s'avère nécessaire, le vendeur de votre
appareil est le premier habilité à intervenir. A défaut
(déménagement de votre part, fermeture du magasin où vous
avez effectué l'achat,...) veuillez consulter l'Assistance
Consommateurs qui vous communiquera alors l'adresse d'un
service après vente.
Signalez au service après vente le numéro PNC et le S-No
(numéro de série), que vous trouverez sur la plaque signalétique
située sur votre appareil.
Afin de répondre rapidement, nous vous recommandons de
l'inscrire à cet endroit.
PNC: ............................................................................................
S-No: ...........................................................................................
44
Page 45
Si vous devez nous contacter
Pour tenir nos engagements, nous écoutons les
Consommateurs
Le SERVICE CONSEIL CONSOMMATEURS AEG est le lien
privilegié entre la marque et ses Consommateurs. Il assure en
permanence une double mission: satisfaire au mieux vos
exigences et tirer parti de cette proximité pour améliorer sans
cesse les produits que nous vous proposons.
Avant l'achat
Notre SERVICE CONSEIL CONSOMMATEURS répond avec
clarté et précision à toutes vos sollicitations concernant l'éventail
de nos gammes de produits et vous apporte des conseils pour
vous aider dans votre choix en fonction de vos propres besoins.
Apres l'achat
Exprimez-vous sur la perception que vous avez de nos produits
et votre satisfaction à l'usage. Mais interrogez aussi nos
spécialistes sur l'utilisation et l'entretien de vos appareils. C'est
alors que notre mission prend tout son sens. Ecouter,
comprendre, agir: trois temps essentiels pour tenir l'engagement
de la marque dans le plus grand respect du consommateur.
Service Conseil Consommateurs
AEG
BP 50142 - 60307 Senlis Cedex
Tél.: 03 44 62 29 29 - Fax: 03 44 62 21 54
E-Mail: [email protected]
Permanence téléphohique du lundi au ventredi de 8h30 à 18h00
Pour toute question technique:
Assistance Consommateurs
BP 20139 - 60307 Senlis Cedex
Tél.: 03 44 62 27 73
E-Mail: [email protected]
Permanence téléphohique du lundi au ventredi
45
Page 46
Pour les appareils commercialisés par la France
Garantie
Conformément à la Législation en vigueur, votre Vendeur est
tenu, lors de l'acte d'achat de votre appareil, de vous
communiquer par écrit les conditions de garantie et sa mise en
œuvre appliquées sur celui-ci.
Sous son entière initiative et responsabilité, votre Vendeur
répondra à toutes vos questions concernant l'achat de votre
appareil et les garanties qui y sont attachées.
N'hésitez pas à le contacter.
Electrolux Home Products France S.A.S.
Service Conseil Consommateurs
43 avenue Félix Louat - BP 50142
60307 Senlis Cedex
Tél.: 03 44 62 29 29
SAS au capital de 67 500 000
552 042 285 RCS SENLIS
The Electrolux Group. The World's No. 1 choice.
Le Groupe Electrolux est le premier fabricant mondial d'appareils
domestiques, d'entretien et d'extérieur. Plus de 55 millions de
produits du Groupe Electrolux (tels que réfrigérateurs, cuisinières,
lave-linge, aspirateurs, tronçonneuses, tendeuses à gazon) sont
vendus chaque année pour un montant d'environ 14 miliards
d'Euros dans plus de 150 pays à travers le monde.
46
Page 47
47
Page 48
AEG Hausgeräte GmbH
Postfach 1036
D-90327 Nürnberg
http://www.aeg.hausgeraete.de
© Copyright by AEG
LI2ICB Ed. 12/05
Loading...
