Page 1
DK 4370
Dunstabzugshaube
Afzuigkap
Hotte
Cooker Hood
Montage- und Gebrauchsanweisung
Installatie- en gebruiksaanwijzing
Notice dutilisation et dinstallation
Operating and Installation Instructions
Page 2
Geachte klant,
Lees deze informatie aandachtig door.
Lees vooral het hoofdstuk Veiligheid op de eerste paginas. Bewaar dit
boekje goed, zodat u nog eens iets kunt nalezen. Geef het door aan
een eventuele volgende eigenaar van het apparaat.
Bij technische problemen kunt u altijd contact opnemen met de AEG
service-afdeling, zie hoofdstuk Klantenservice.
Afvalverwerking
Verpakkingsmateriaal verwijderen
Alle verpakkingsdelen zijn recyclebaar, folies en piepschuim
onderdelen zijn overeenkomstig gecodeerd. Verpakkingsmateriaal en
eventuele oude apparaten moeten op de juiste manier worden
weggegooid.
Houd u aan de landelijke en plaatselijke voorschriften en let op de
materiaalaanduiding (materiaalscheiding, afvalverzameling,
inzamelpunten).
Aanwijzingen voor het weggooien
Het apparaat mag niet bij het huisvuil worden gezet.
Informatie over afhaaltijden of inzamelplaatsen krijgt u bij de
gemeentelijke reinigingsdienst of het gemeentehuis.
Waarschuwing! Afgedankte apparaten moeten voor het weggooien
onbruikbaar worden gemaakt. Aansluitsnoer verwijderen (eerst de
stekker uit het stopcontact trekken resp. bij vaste aansluiting de
aansluiting door een vakman laten demonteren).
Gedrukt op milieuvriendelijk gefabriceerd papier.
Wie milieubewust denkt, handelt ook zo...
18
Page 3
Inhoudsopgave
Veiligheidsaanwijzingen ............................................................... 20
voor de gebruiker ............................................................................... 20
voor de keukenmeubel-monteur ......................................................... 21
Algemeen ........................................................................................ 23
Gebruik als afzuigkap........................................................................ 23
Gebruik als recirculatiekap ................................................................ 23
Bediening van de afzuigkap ......................................................... 24
Onderhoud ...................................................................................... 25
Metalen vetfilters ............................................................................... 25
Koolfilter ............................................................................................ 26

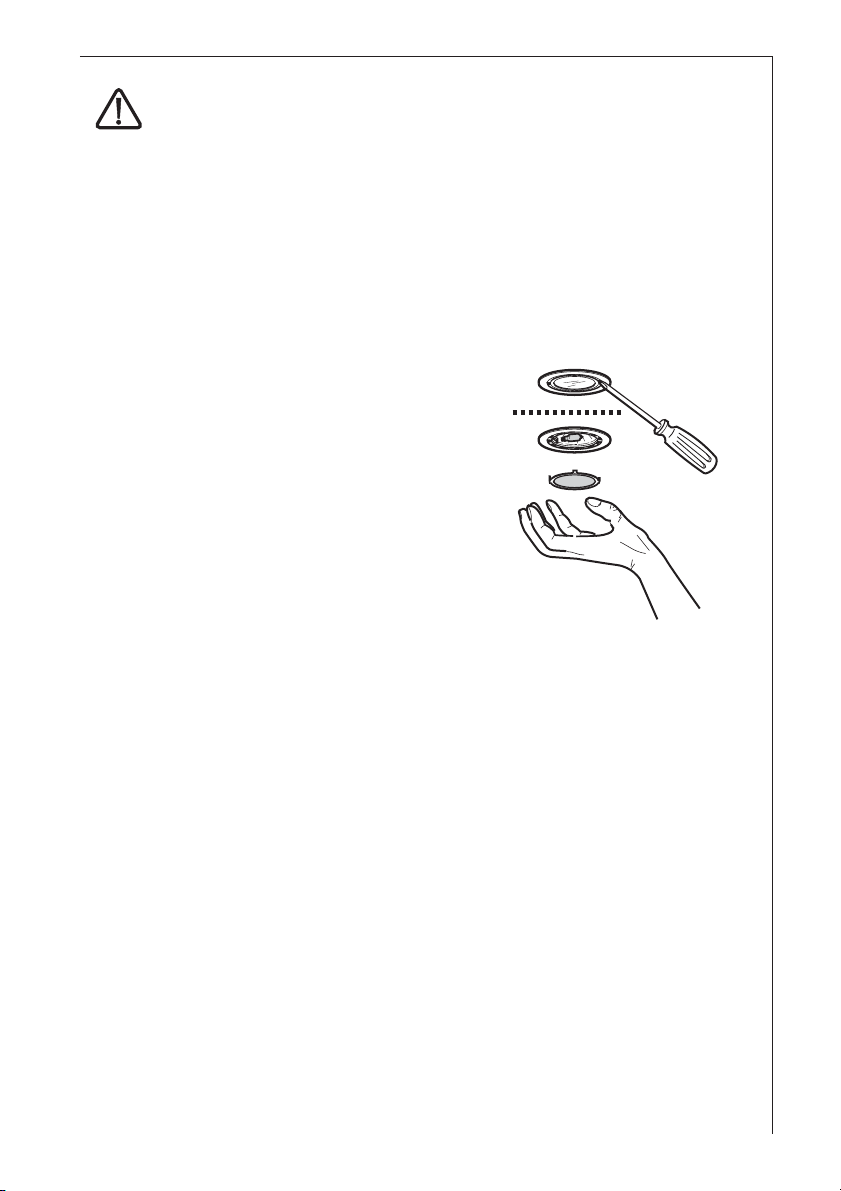

Vervangen van de lamp(en) ................................................................ 27
Reiniging ......................................................................................... 27
Extra leverbare accessoires .......................................................... 27
Klantenservice ................................................................................ 28
Technische gegevens..................................................................... 29

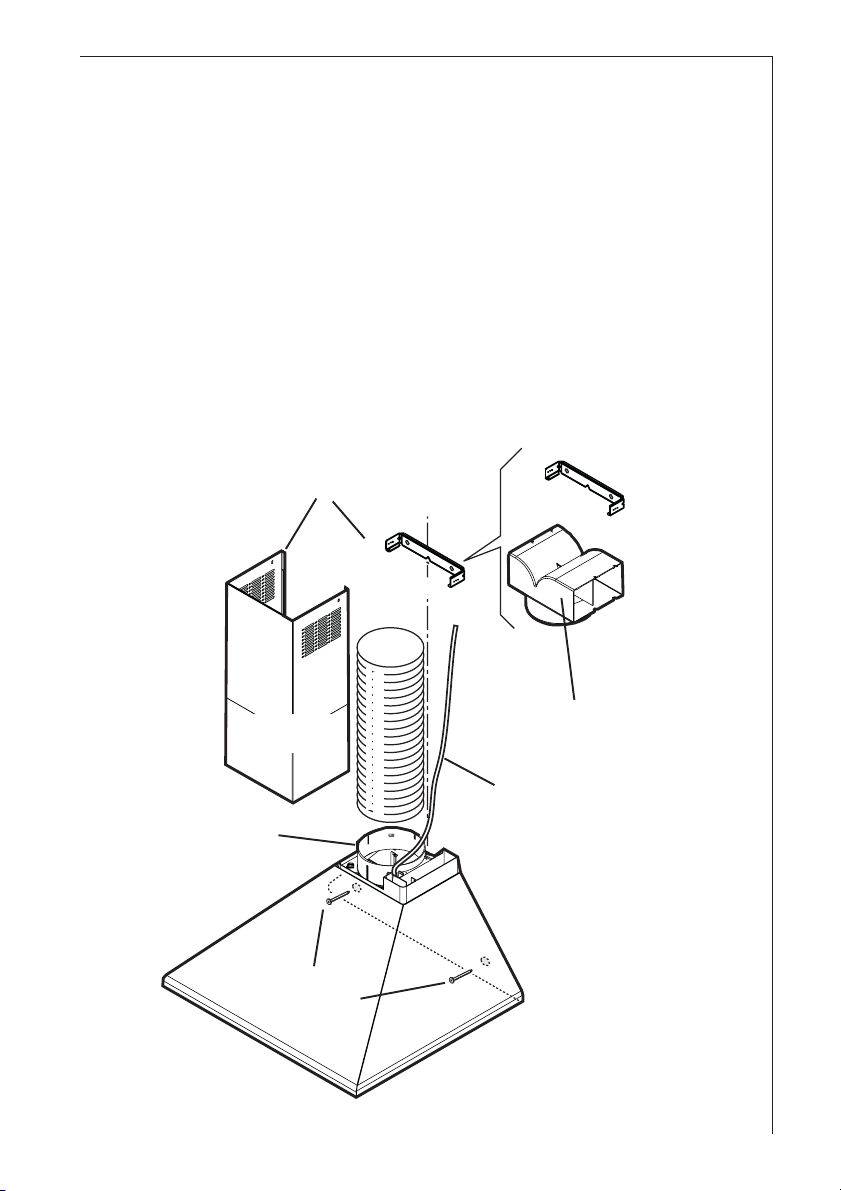

Toebehoren/Montagemateriaal ........................................................... 29
Elektrische aansluiting ................................................................... 29

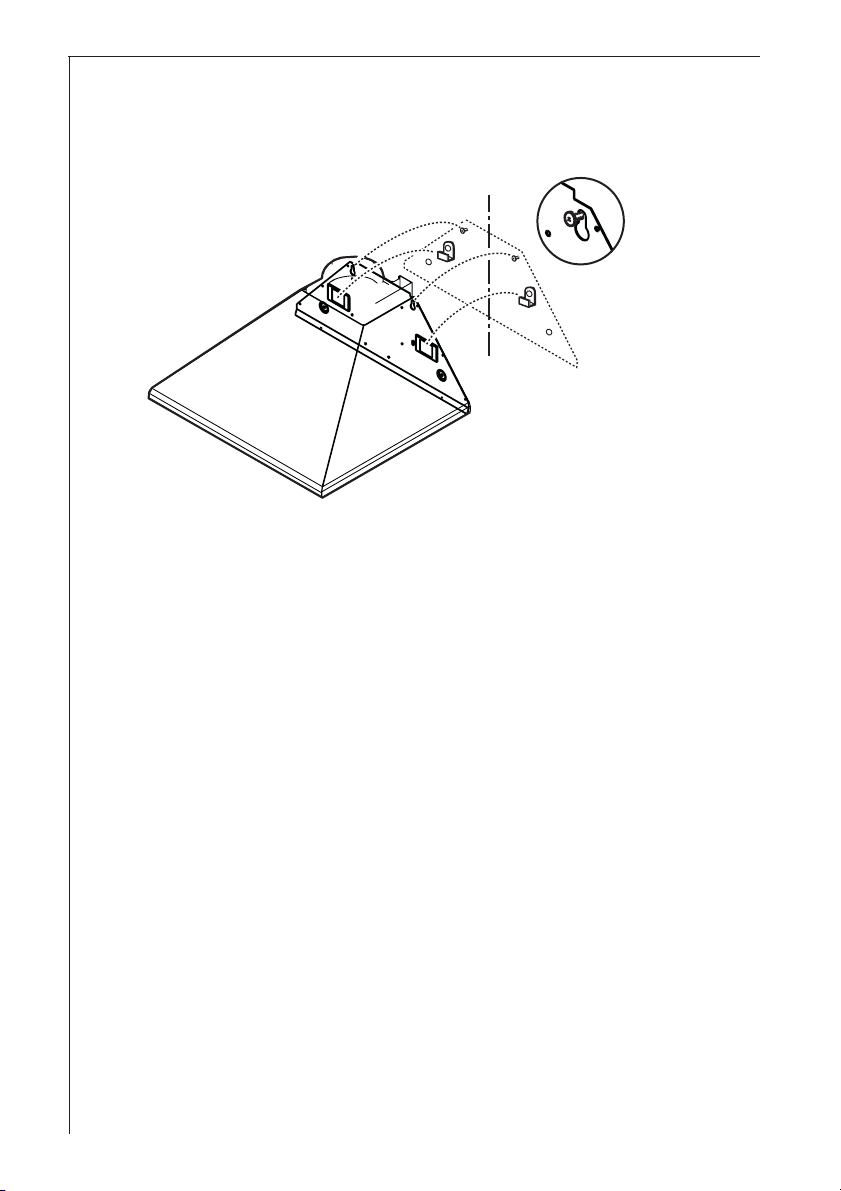

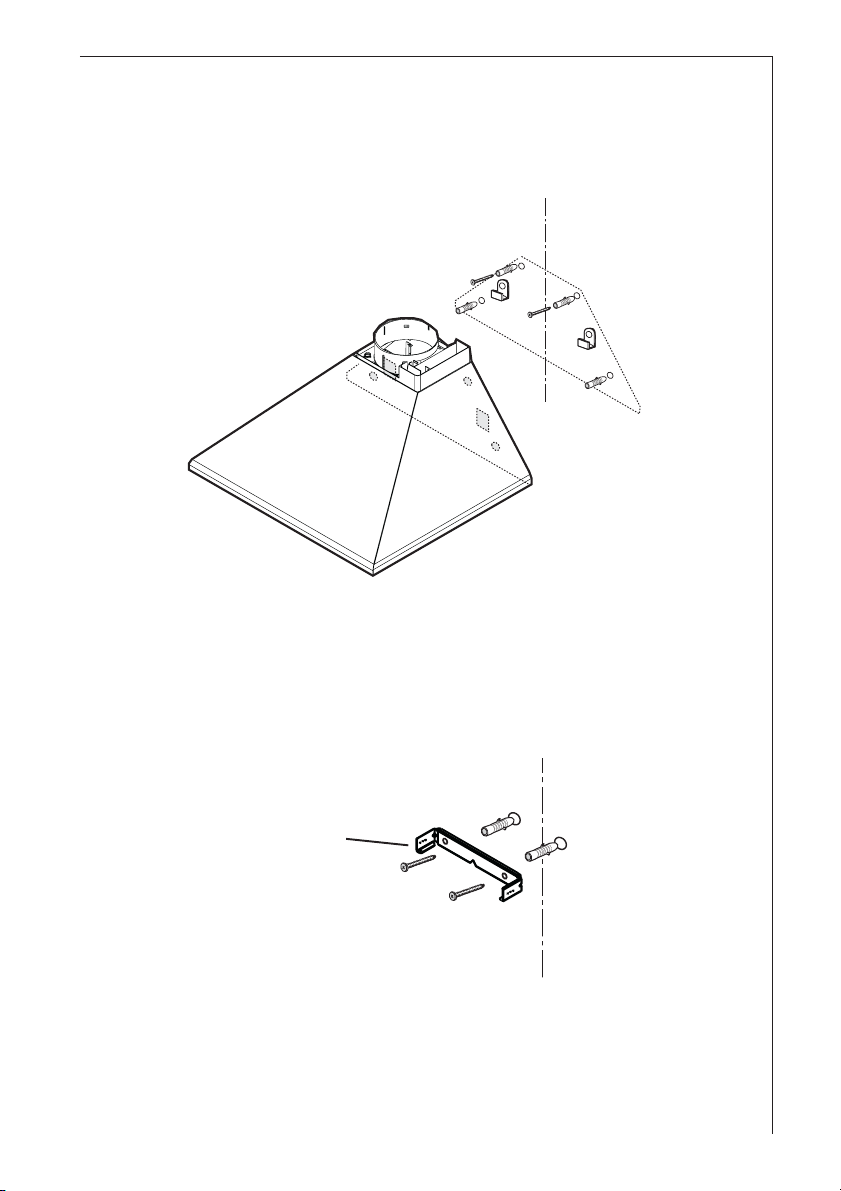

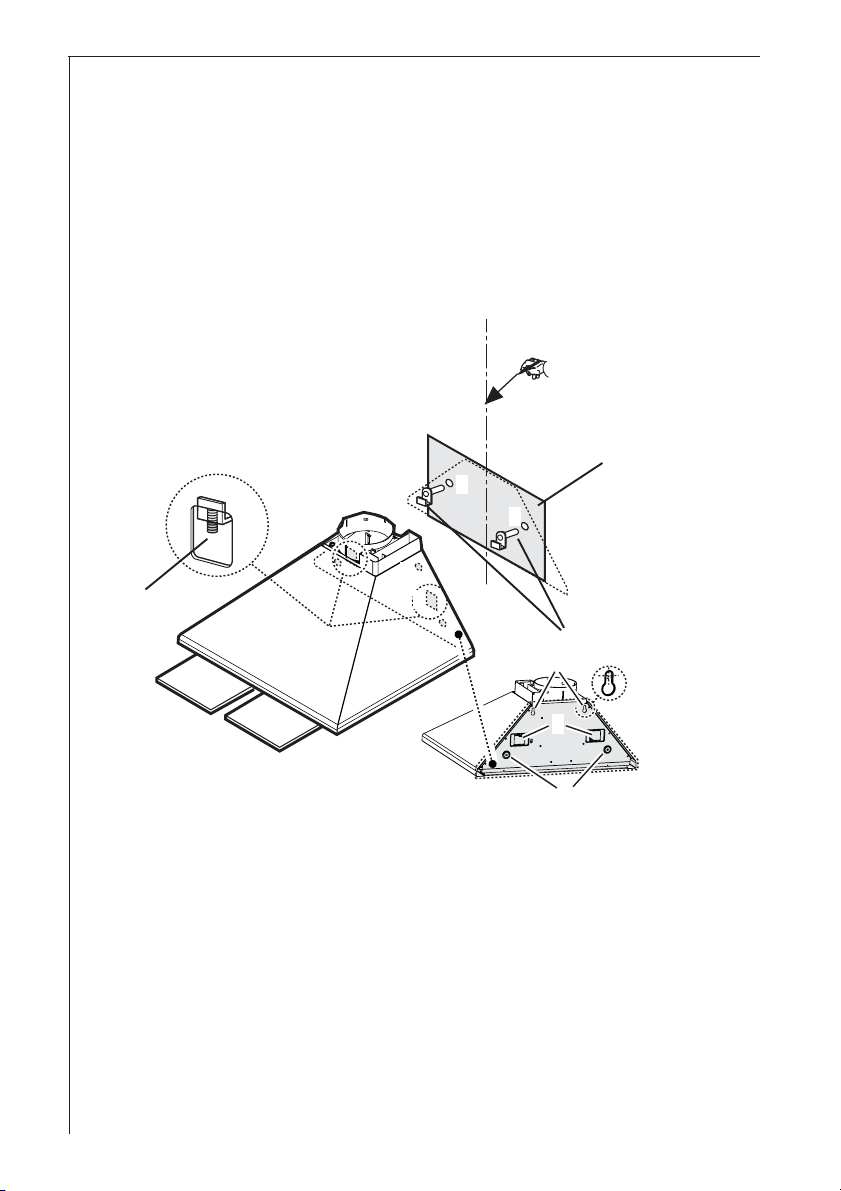

Installatie .......................................................................................... 30
19
Page 4
Veiligheidsaanwijzingen
voor de gebruiker
U dient erop te letten dat op ingeschakelde kookzones en
gasbranders altijd een pan staat, opdat het apparaat niet door te
sterke hitte-ontwikkeling wordt beschadigd. Bij olie-, gas- en
kolenfornuizen dient open vuur beslist te worden vermeden.
Bovendien moet bij het frituren op een fornuis of kookplaat de
frituurpan tijdens het gebruik altijd in het oog worden gehouden.
De olie in de frituurpan kan door oververhitting vlam vatten.
Bij gebruik van verontreinigde olie kan nog makkelijker
zelfontbranding ontstaan.
Wij wijzen u erop dat door oververhitting brand kan ontstaan.
Flamberen onder de afzuigkap is niet toegestaan.
Bij alle werkzaamheden aan de afzuigkap, ook bij het vervangen van
de lamp, moet het apparaat spanningloos worden gemaakt (zekering
in de huisinstallatie uitschakelen).
Het is belangrijk dat u tijdig de filters vervangt resp. reinigt.
Anders bestaat ten gevolge van vetafzetting brandgevaar.
Dit apparaat is voorzien van het merkteken volgens de Europese
richtlijn 2002/96/EG inzake Afgedankte elektrische en elektronische
apparaten (AEEA).
Door ervoor te zorgen dat dit product op de juiste manier als afval wordt
verwerkt, helpt u mogelijk negatieve consequenties voor het milieu en
de menselijke gezondheid te voorkomen die anders zouden kunnen
worden veroorzaakt door onjuiste verwerking van dit product als afval.
Het symbool op het product of op de bijbehorende documentatie
geeft aan dat dit product niet als huishoudelijk afval mag worden
behandeld. In plaats daarvan moet het worden afgegeven bij een
verzamelpunt voor recycling van elektrische en elektronische apparaten.
Afdanking moet worden uitgevoerd in overeenstemming met de
plaatselijke milieuvoorschriften voor afvalverwerking.
Voor nadere informatie over de behandeling, terugwinning en recycling
van dit product wordt u verzocht contact op te nemen met het
stadskantoor in uw woonplaats, uw afvalophaaldienst of de winkel
waar u het product heeft aangeschaft.
20
Page 5
voor de keukenmeubel-monteur
De afvoerbuis moet bij gebruik als afzuigkap een diameter van
150mm hebben.
Let op! De afvoerbuis en de bevestigingsringen worden niet
bijgeleverd en moeten apart worden aangeschaft.
Als een afvoerbuis in wand of dak met een diameter van 125 mm al
aanwezig is, kan het meegeleverde verloopstuk, 150/125 mm,
worden gebruikt. Indien nodig zijn op bestelling buizen in
verschillende vormen en diameters en afvoersystemen naar buiten
(telescoop-muurkast) verkrijgbaar. Neem daarvoor contact op met
onze service-afdeling.
Bij de montage van de afzuigkap moeten de volgende
minimale afstanden van de bovenkant van de kookzones of
gasbranders tot de onderkant van de afzuigkap worden
aangehouden:
elektrisch fornuis 600 mm
gasfornuis 700 mm
Indien in de installatie-aanwijzing van het gaskooktoestel een grotere
afstand wordt aangegeven moet hiermee rekening worden gehouden.
Bij gelijktijdig gebruik van het apparaat als afzuigkap en
stookplaatsen mag in de ruimte waar de stookplaats zich bevindt de
onderdruk niet groter dan 4PA (4x10-5 bar) zijn.
De afgewerkte lucht mag niet in een kanaal dat bestemd is voor de
afvoer van rook-/verbrandingsgassen of een schacht die dient voor de
ontluchting van ruimten met stookplaatsen geleid worden.
Voor het afvoeren van de afgewerkte lucht moeten de plaatselijke
voorschriften in acht genomen worden.
Bij gebruik als afzuigkap moet gezorgd worden voor een voldoende
grote toevoeropening, die ongeveer even groot als de afvoeropening
moet zijn.
Op grond van landelijke bouwvoorschriften gelden voor het
gemeenschappelijk gebruik van afzuigkappen en toestellen die zijn
aangesloten op een verbrandingsgaskanaal/schoorsteen, zoals kolen
- of oliekachels en gasovens in dezelfde ruimte, bepaalde
beperkingen.
Het gemeenschappelijke, ongevaarlijke gebruik van
schoorsteengebonden toestellen en afzuigkappen is alleen
gewaarborgd, als ruimte en/of woning door een geschikte
toevoeropening van ca. 500-600 cm2 van buiten geventileerd zijn,
waardoor bij lopende afzuigkap een onderdruk vermeden wordt.
Omdat in ruimten zonder rookkanaalafvoer de regel geldt
toevoeropening even groot als afvoeropening kan door de grotere
21
Page 6
opening van 500-600 cm2 de werking van de afvoerinrichting nadelig
beïnvloed worden.
Het gebruik van het apparaat als recirculatiekap is onder de
genoemde omstandigheden zonder gevaar en valt niet onder
bovengenoemde voorschriften.
Het apparaat functioneert als afzuigkap alleen optimaal als u het
volgende in acht neemt:
- korte, rechte afvoerverbindingen
- zo min mogelijk bochten in de buis
- buizen niet met scherpe hoeken maar met flauwe bochten laten
verlopen
- zo groot mogelijke buisdiameter (bij voorkeur dezelfde diameter
als de afvoeropening).
Als u deze basisregels niet in acht neemt, moet u rekening houden
met aanzienlijk vermogensverlies en verhoogd bedrijfsgeluid.
22
Page 7
Algemeen
Het apparaat wordt als afzuigkap geleverd en kan in combinatie met
een koolfilter (extra leverbaar accessoire) als recirculatiekap worden
gebruikt.
Daarvoor is een origineel koolfilter nodig (zie Extra leverbare
accessoires).

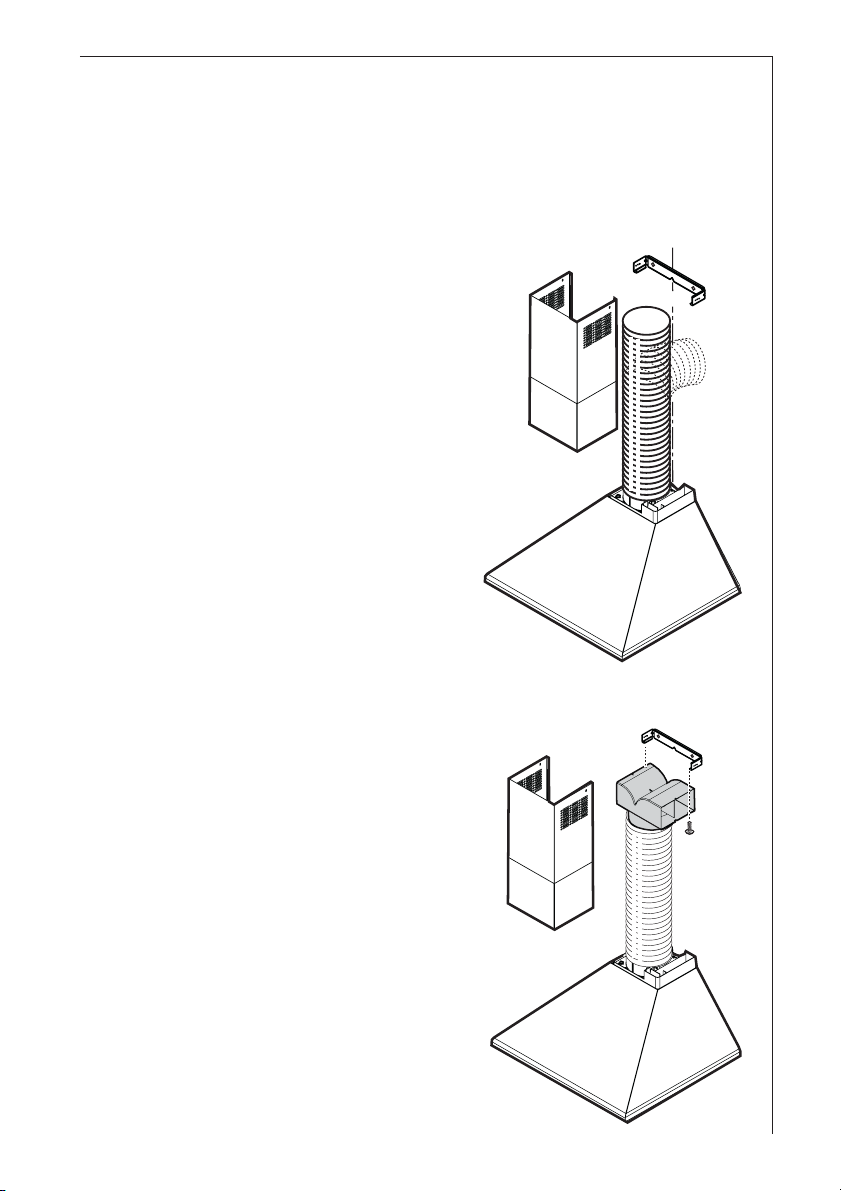

Gebruik als afzuigkap
De lucht wordt met behulp van een op
de afvoeropening A aan te brengen
buis naar buiten afgevoerd afb. 1.
Voor de beste afzuigprestaties moet
de afvoerbuis dezelfde diameter
hebben als de afvoeropening.
Als een afvoerbuis in wand of dak
met een diameter van 125 mm al
aanwezig is, kan het meegeleverde
verloopstuk, 150/125 mm, worden
gebruikt. Indien nodig zijn op
bestelling buizen in verschillende
vormen en diameters en
afvoersystemen naar buiten
(telescoop-muurkast) verkrijgbaar.
Neem daarvoor contact op met onze
service-afdeling.
A
afb. 1
Gebruik als recirculatiekap
De lucht wordt door koolfilters
gefilterd en weer de keuken in geleid.
Voor gebruik als recirculatiekap is
een origineel koolfilter (extra
leverbaar accessoire) nodig.
De luchtgeleider met 2 schroeven Ø
3,5 x 9,5 mm bevestigen. Afb. 2.
afb. 2
23
Page 8
Bediening van de afzuigkap
De afzuigkap is voorzien van een motor met regelbaar toerental. Het
verdient aanbeveling de afzuigkap enkele minuten voor u met koken
begint aan te zetten en hem na het koken nog ongeveer 15 minuten
aan te laten staan.

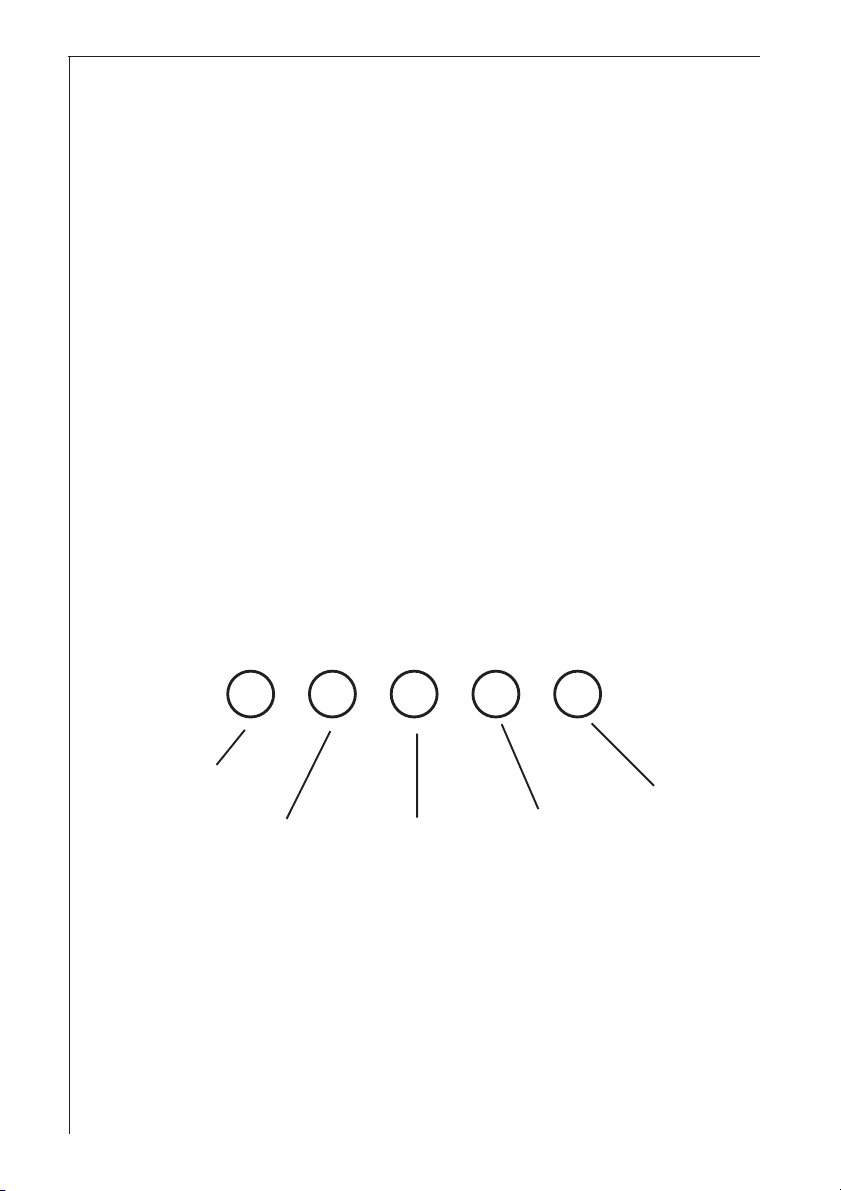

De schakelaars bevinden zich aan de voorkant van de kap:
Lichtschakelaar: Hiermee kan de verlichting van de afzuigkap
worden in- en uitgeschakeld.
Motorschakelaar: Hiermee kan de afzuigkap worden
uitgeschakeld.
Stand 1: In deze stand wordt de afzuigkap ingeschakeld op
snelheid 1.
Stand 2: In deze stand wordt de afzuigkap ingeschakeld op
snelheid 2.
Stand 3: In deze stand wordt de afzuigkap ingeschakeld op
snelheid 3.
24
Lichtschakelaar
Motorschakelaar Stand 1
Stand 3
Stand 2
Page 9
Onderhoud
Voordat u werkzaamheden aan het apparaat gaat uitvoeren,
eerst de stekker uit het stopcontact trekken.
Metalen vetfilters
De metalen vetfilters hebben de taak om de vetdeeltjes die bij het
koken ontstaan, op te zuigen en worden altijd, d.w.z. zowel bij
gebruik als afzuigkap als bij gebruik als recirculatiekap, gebruikt.
De metalen vetfilters moeten elke 4 weken worden gedemonteerd en
in de afwasautomaat of met de hand worden schoongemaakt.
Demonteren van de metalen vetfilters

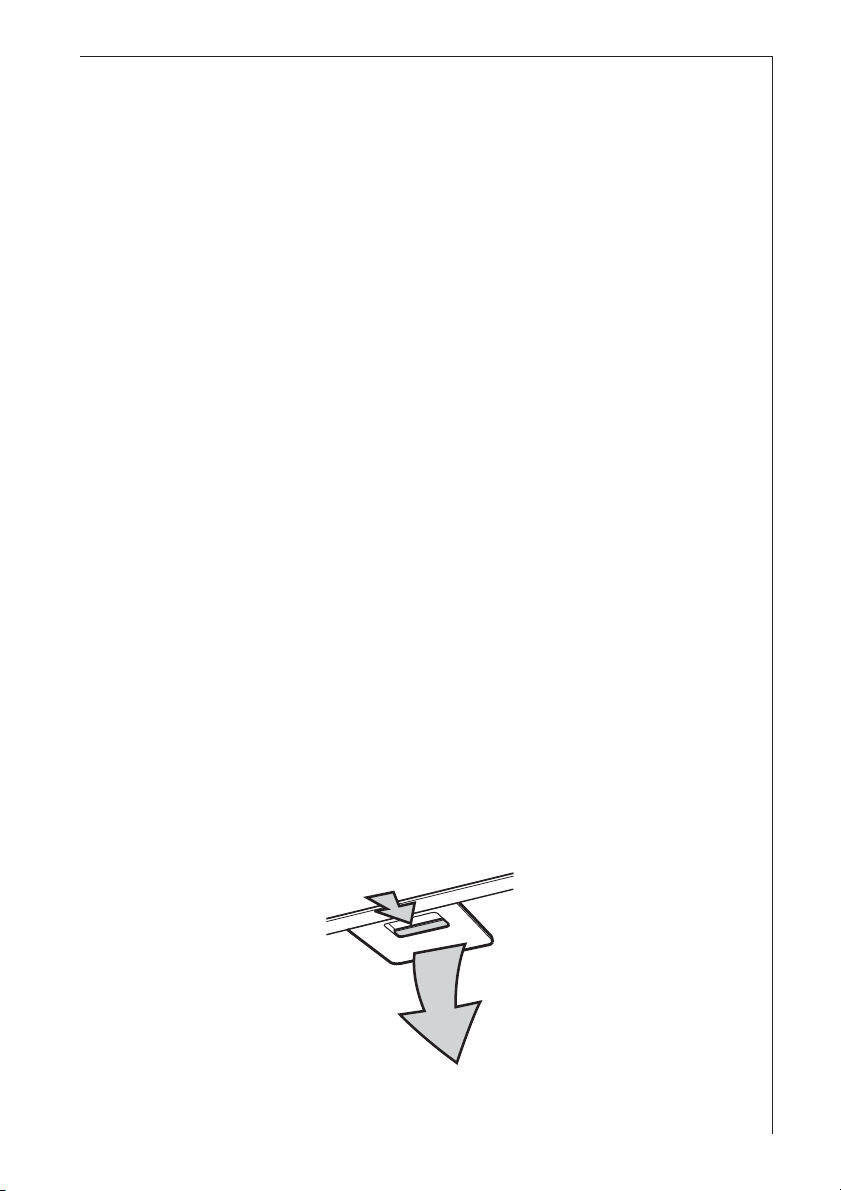

Schuif de vergrendeling van de metalen vetfilters eerst naar achteren
en trek de cassette dan naar beneden, afb. 3.
Reinigen met de hand
Metaalfiltercassette ca. 1 uur in heet water met een vetoplossend
schoonmaakmiddel weken en daarna met heet water afspoelen.
Proces evt. herhalen. Cassette afdrogen en weer inzetten.
Afwasautomaat
Metaalfiltercassette in de afwasautomaat zetten. Sterkste programma en hoogste temperatuur (min. 65°C) kiezen. Proces evt.
herhalen. Cassette afdrogen en weer inzetten.
Machinaal reinigen van de metalen vetfilters kan tot lichte
verkleuringen leiden, die echter geen invloed op de werking
hebben.
De binnenkant van de kap alleen met een warm sopje reinigen. Geen
scherpe reinigingsmiddelen, borstels of schuurmiddelen gebruiken!
afb. 3
25
Page 10
Koolfilter
Het koolfilter moet worden gebruikt, als het apparaat als
recirculatiekap wordt gebruikt.
Daarvoor is een origineel koolfilter nodig (zie Extra leverbare
accessoires).

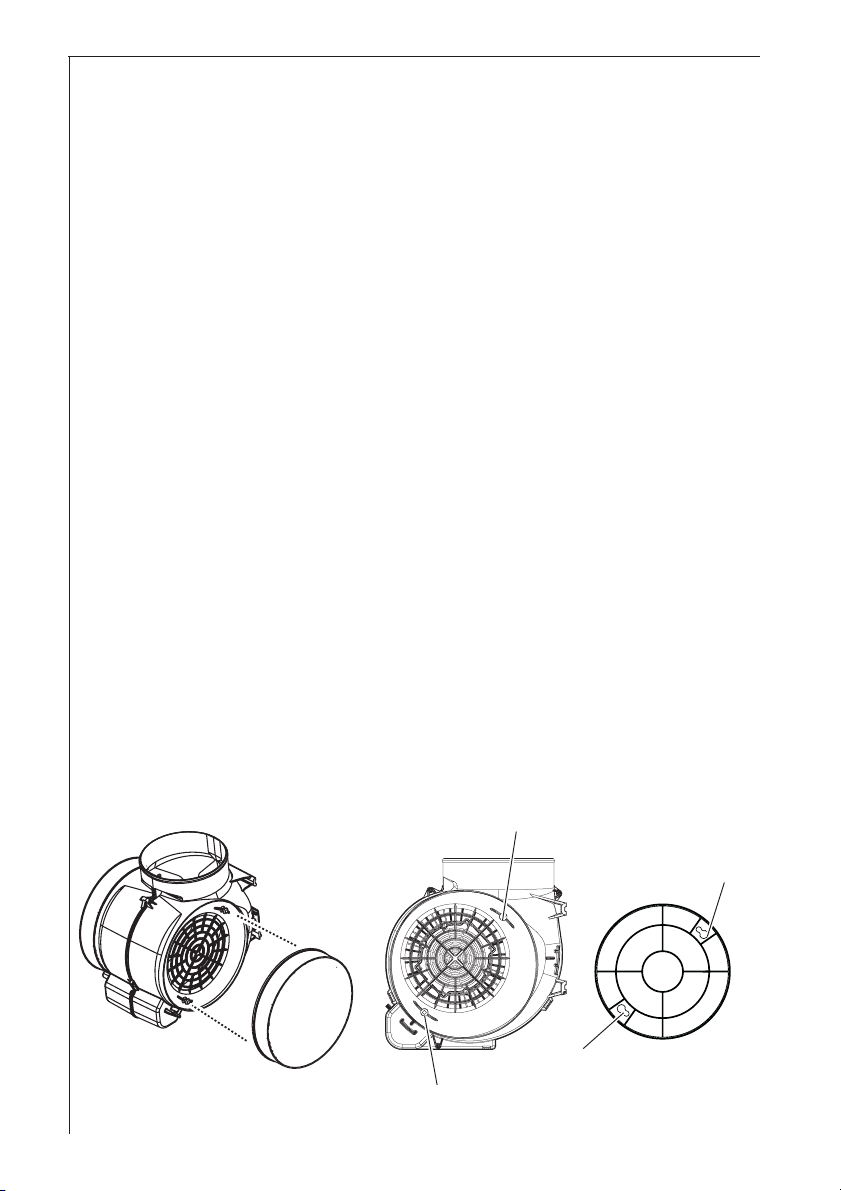

Vervangen van het koolfilter
Bij normaal gebruik moet het koolfilter elke 4 maanden worden
vervangen. Dit filter kan niet worden gewassen en hergebruikt. Om
een onberispelijke opname van de kookluchtjes te garanderen, moet
het volume aan actieve kool zijn afgestemd op de luchtgeleiding van
de kap. In dit geval garandeert de hoge kwaliteit van de actieve kool
bij normaal gebruik van het apparaat een efficiënte opname van
luchtjes voor ca. een jaar. Daarom moeten alleen originele Electrolux
filters worden gebruikt, die regelmatig moeten worden vervangen.
Montage - afb. 4
Monteer het(de) filter(s) ter afdekking van de motor afhankelijk.
Controleer of de pinnen R op het kanaal overeenkomen met de
openingen S; draai vervolgens naar rechts tot het vergrendeld is.
Om het filter los te nemen in omgekeerde volgorde te werk gaan.
Bij bestelling van een nieuw filter modelnaam en E-nr. opgeven. Deze
gegevens vindt u op het typeplaatje aan de binnenzijde van het
apparaat.
Het koolfilter kunt u bestellen bij de service-afdeling .
26
afb. 4
R
S
S
R
Page 11
Attentie
Als u deze aanwijzingen m.b.t. reiniging van het apparaat en
vervanging resp. reiniging van de filters niet opvolgt, kan dat tot brand
leiden. Deze aanwijzingen beslist opvolgen!
De fabrikant is niet aansprakelijk voor schade aan de motor of
schade t.g.v. brand die het gevolg zijn van ondeskundig onderhoud of
niet opvolgen van de bovengenoemde veiligheidsvoorschriften.
Vervangen van de lamp(en)
Stekker uit het stopcontact trekken.
Afdekkapje van de lamp m.b.v. een
schroevendraaier losmaken en
verwijderen, afb. 5.
Defecte lamp door een gelijkwaardige
lamp vervangen.
Afdekkapje weer monteren.
Voordat u contact opneemt met onze
service-afdeling, omdat de gloeilamp
niet brandt, eerst controleren of de
lamp stevig vast zit.
afb. 5
Reiniging
Attentie: eerst de stekker uit het stopcontact trekken.
Geen spitse voorwerpen in het beschermrooster van de motor
steken.
De buitenkant van het apparaat met een mild sopje reinigen. Gebruik
geen scherpe reinigingsmiddelen, borstels of schuurmiddel.
Het bedieningspaneel en het vetfilterrooster alleen met een vochtige
doek en mild afwasmiddel reinigen.
Het is belangrijk om op tijd de filters te vervangen resp. te reinigen.
Als u deze aanwijzingen niet opvolgt, kan t.g.v. vetafzetting
brandgevaar ontstaan.
Extra leverbare accessoires
Koolfilter Type 29
Muurkast Neem contact op met
onze service-afdeling
Afvoerbuis Neem contact op met
onze service-afdeling
27
Page 12
Klantenservice
Geef in geval van storing onze service-afdeling onderstaande gegevens
door:
1. modelaanduiding
2. E-nummer
3. F-nummer
Deze gegevens vindt u op het typeplaatje op de binnenzijde van
de afzuigkap, achter de vetfilters.
Constructie- en kleurwijzigingen in het kader van de technische
ontwikkeling voorbehouden.
Klantenservice
Als u vragen hebt waar deze gebruiksaanwijzing geen antwoord op
geeft, kunt u de volgende afdelingen raadplegen:
Service-informatielijn (0172) 468 300
(voor bezoek servicetechnicus en onderdelen)
Consumentenbelangen (0172) 468 172
(voor algemene, product- of gebruiksinformatie)
Belangrijk!
Houd bij het opgeven van een storing altijd het E-nr. en F-nr. van uw
apparaat bij de hand. Deze nummers vindt u op de binnenzijde van de
afzuigkap, nadat u de vetfilters hebt losgenomen en kunt u het beste
hieronder noteren.
E-nr. ......
F-nr. ......
Bereid het gesprek altijd goed voor. Zo vergemakkelijkt u de diagnose
en de beslissing of bezoek van een servicetechnicus nodig is.
Geef zo nauwkeurig mogelijk op:
- Hoe doet de storing zich voor?
- Onder welke omstandigheden treedt de storing op?
Aan de hand van deze informatie kan onze service-afdeling de juiste
voorbereidingen treffen, zodat het apparaat bij het eerste bezoek van de
servicetechnicus weer hersteld kan worden. Op deze manier hoeft u
slechts één maal thuis te blijven.
28
Page 13
Technische gegevens
Model: DK 4370
Afmetingen (in cm):
Hoogte: 73,3 - 114,8
Breedte: 51,5
Diepte: 69,9
Totale aansluitwaarde: 220 W
Ventilatormotor: 180 W
Verlichting: 2 x 20 W
Lengte van het aansluitsnoer: 150 cm
Elektrische aansluiting: 220-240 V
Toebehoren/Montagemateriaal
1 plastic zak met schroeven, koppelstukken en documentatie.
1 montagesteun
1 luchtgeleider
1 verloopstuk Ø 150-125 mm
Elektrische aansluiting
Veiligheidsaanwijzingen voor de elektroinstallateur
Controleer vóór het in gebruik nemen of de spanning op het typeplaatje
overeenkomt met de netspanning. Als het apparaat is voorzien van een
stekker, kan het aan elk volgens de voorschriften geïnstalleerd en goed
bereikbaar stopcontact worden aangesloten. Als vaste aansluiting
noodzakelijk is, mag het apparaat alleen door een erkend elektroinstallateur worden aangesloten. In de elektrische installatie moet een
inrichting zijn aangebracht die het mogelijk maakt om met een
contactopening van min. 3 mm alle polen van het net te scheiden.
Voor storingen die het gevolg zijn van niet opvolgen van bovengenoemde
aanwijzingen is de fabrikant niet aansprakelijk.
Vaste aansluiting alleen door een erkend elektro-installateur!
29
Page 14
Installatie - afb. 6-7-8-9-10
Plaats de boormal tegen de muur, teken de hechtpunten, boor de
gaten (Y).
Monteer twee pluggen met haken.
Maak de wasemkap vast en lijn hem uit met de regelschroeven op de
haken.
Verwijder het vetfilter en teken de 4 extra hechtpunten (T-R).
!
Boormal
Y
Y
T
Regelschroef
Y
R
Pluggen + haken
T
30
afb. 6
Y
R
Page 15
Verwijder de kap en boor de gaten (4 x Ø 8 mm).
Voer 2 pluggen en 2 schroeven in op de bovenste gaten, draai ze niet
helemaal vast, ze dienen voor de extra bevestiging.
afb. 7
Monteer de draagbeugel van de schouw zo dicht mogelijk bij het
plafond en bevestig hem met pluggen en schroeven.
Attentie! Controleer of de draagbeugel van de schouw centraal ligt
ten opzichte van de onderstaande kap en dat hij horizontaal goed
uitgelijnd is.
Draagbeugels van
de schouwen
afb. 8
Middellijn
31
Page 16
Maak de kap weer aan de muur vast.
afb. 9
32
Page 17
Maak de kap definitief vast aan de onderkant met 2 schroeven.
Afzuigend apparaat
Verbind een uiteinde van de afvoerpijp aan de afvoeropening van de
kap, het andere uiteinde naar buiten toe.
Filterend apparaat
Monteer de luchtgeleider met 2 schroeven Ø 3,5x9,5mm.
Installatie van de schouw
Verbind de kap aan het elektriciteitsnet.
Bevestig de schouw aan de bovenkant met 2 schroeven Ø 3x9 mm.
Laat het onderste schouwdeel op de bovenkant van de kap dalen.
Afvoeropening
bevestigings-
Hechtpunten
van de
schouw
Schouw
Onderste
schroeven
Draagbeugel
van de schouw
Pijp
Luchtgeleider
Voedingskabel
afb. 10
33
Page 18
From the Electrolux Group. The world´s No.1 choice.
The Electrolux Group is the world´s largest producer of powered appliances for kitchen,
cleaning and outdoor use. More than 55 million Electrolux Group products (such as refrigerators,
cookers, washing machines,vacuum cleaners, chain saws and lawn mowers) are sold each
year to a value of approx. USD 14 billion in more than 150 countries around the world.
AEG
55-77 High Street
SLOUGH
Berks
SL1 1DZ
http://www.aeg.co.uk
AEG Hausgeräte GmbH
Postfach 1036
D-90327 Nürnberg
http://www.aeg.hausgeraete.de
© Copyright by AEG
LI2KBA Ed. 02/05
Loading...
