DI 8820 - DI 8821
HI 8820
Campana extractora
Exaustor
Instrucciones de montaje y manejo
Manual de Instruções
Índice
Recomendaciones de seguridad..................................................... 3
para el usuario .................................................................................... 3
para el montador de muebles ............................................................. 4
Descripción del aparato ................................................................... 6
Funcionamiento extractor ................................................................... 6
Funcionamiento de recirculación ........................................................ 6
Funcionamiento de la campana ................................................... 7-8
Mantenimiento y cuidado ................................................................ 9
Filtro grasa ......................................................................................... 9
Extracción del filtro antigrasa metálico ............................................... 9

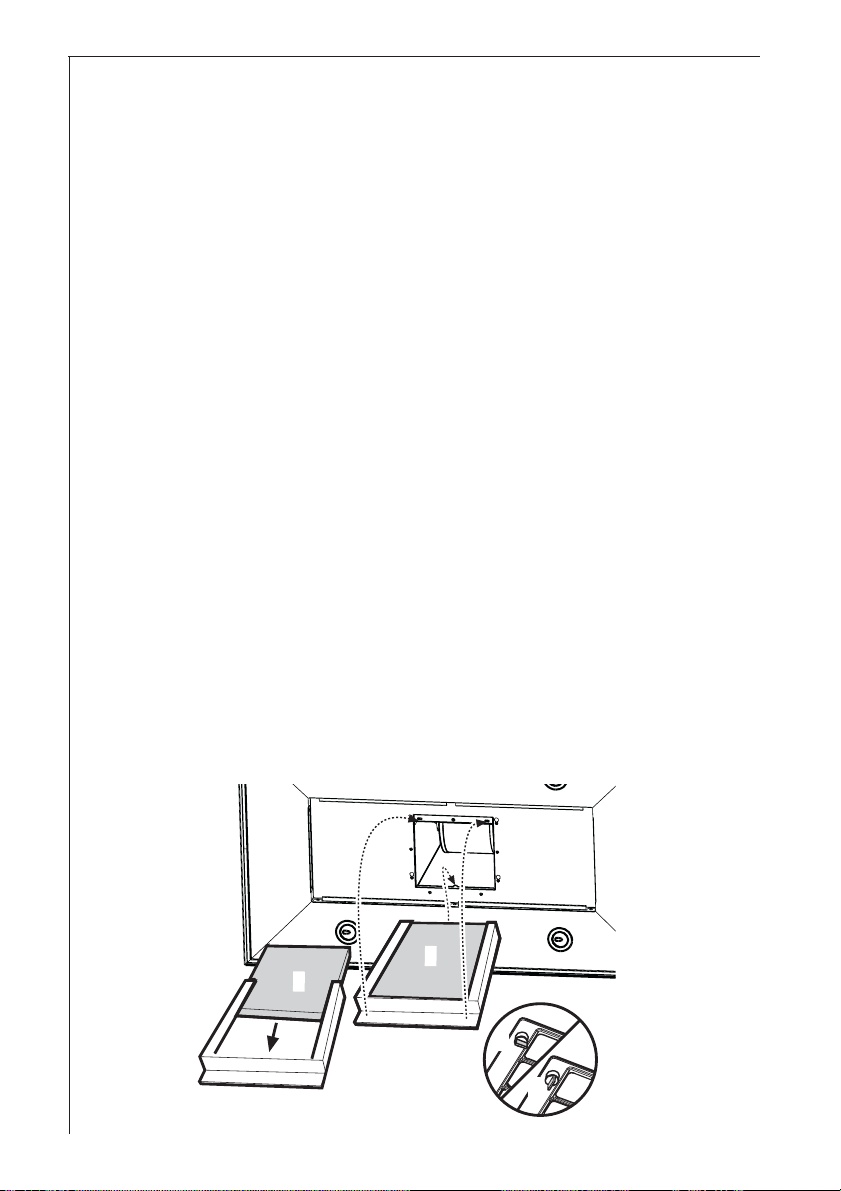

Filtro de carbón activado .................................................................. 10
Charcoal filter ................................................................................... 10

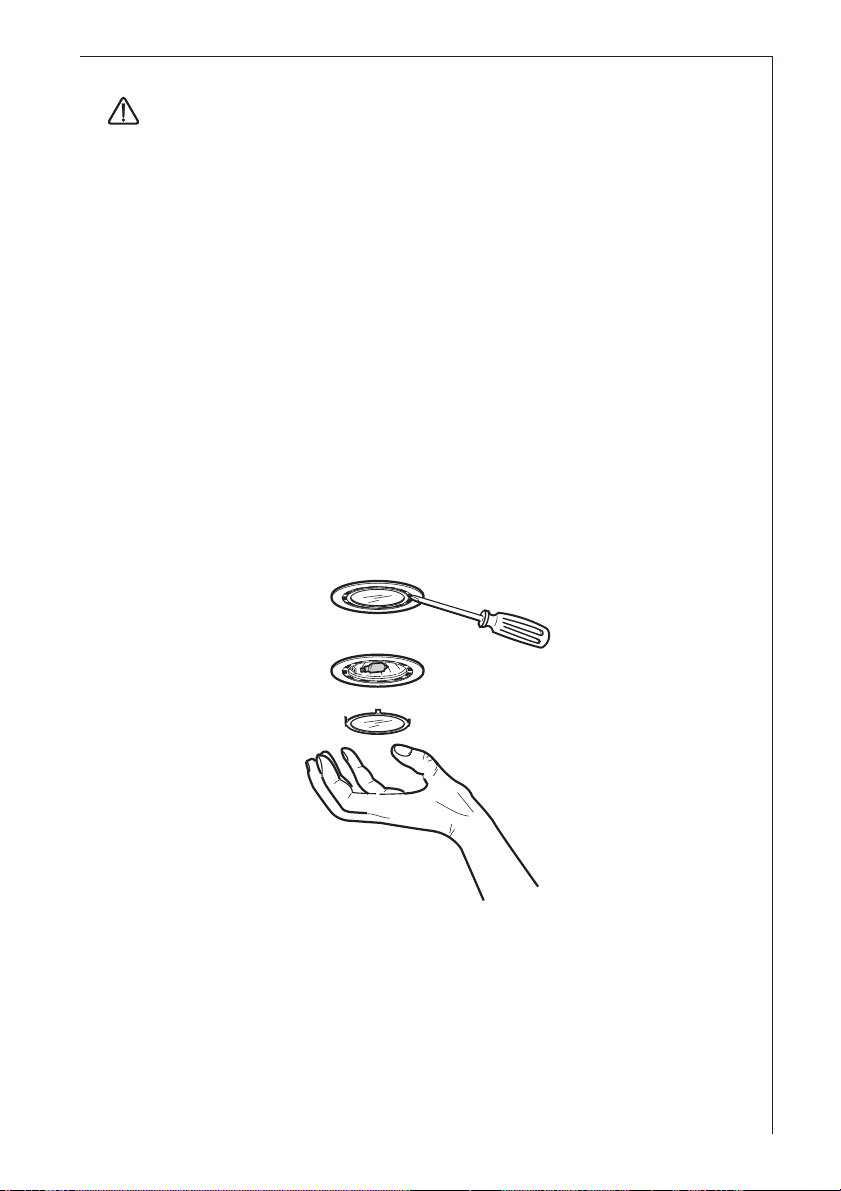

Sustitución de la bombilla ................................................................. 11
Changing the light bulb ..................................................................... 11
Limpieza .......................................................................................... 12
Accesorios especiales ................................................................... 12
Servicio de asistencia técnica ....................................................... 13
Si la campana no funciona ............................................................ 13
Servicio técnico y recambios ........................................................ 13
Características técnicas................................................................. 14
Accesorios/Piezas de montaje incluidas ........................................... 14
Conexión eléctrica.......................................................................... 15
Montaje............................................................................................. 16
2
Recomendaciones de seguridad
para el usuario
Se recomienda no dejar los fuegos encendidos sin cubrir, ya que el
excesivo calor dañaría el aparato. En caso de cocinas de gas,
gasóleo o carbón, evitar absolutamente las llamas libres.
De colocarse una freidora encima de la cocina o del plano de
cocción, mantenerla bajo control.
El aceite que contiene la freidora podría incendiarse
espontáneamente a causa de un exceso de temperatura.
El riesgo de autocombustión aumenta si se utiliza aceite sucio.
Tener siempre presente que el exceso de temperatura puede ser
causa de incendio.
No cocinar a la llama (flambé) bajo la encimera.
Para realizar cualquier operación en la campana, aun la simple
sustitución de la bombilla, desconectar el aparato de la
alimentación eléctrica (extraer los fusibles de tapón del
portafusibles o desconectar el interruptor automático).
Es importante respetar los intervalos de limpieza y sustitución
del filtro. De no hacerse así, la grasa depositada puede causar
un incendio.
Este aparato lleva el marcado CE en conformidad con la Directiva
2002/96/EC del Parlamento Europeo y del Consejo sobre residuos de
aparatos eléctricos y electrónicos (RAEE).
La correcta eliminación de este producto evita consecuencias negativas para el medioambiente y la salud.
El símbolo en el producto o en los documentos que se incluyen
con el producto, indica que no se puede tratar como residuo doméstico. Es necesario entregarlo en un punto de recogida para reciclar
aparatos eléctricos y electrónicos.
Deséchelo con arreglo a las normas medioambientales para eliminación de residuos.
Para obtener información más detallada sobre el tratamiento, recuperación y reciclaje de este producto, póngase en contacto con el
ayuntamiento, con el servicio de eliminación de residuos urbanos o la
tienda donde adquirió el producto.
3
para el montador de muebles
En caso de funcionamiento de aspiración, el tubo de descarga debe
tener un diámetro de 150 mm.
Si en la pared o en el techo ya existe un tubo de aspiración del aire
con un diámetro igual a 125 mm, se puede utilizar el manguito de
reducción 150/125 mm. El funcionamiento del equipo será un poco
más ruidoso.
Al montar la campana, respetar las siguientes distancias
mínimas desde el borde superior de los quemadores o placas:
cocinas eléctricas 500 mm
cocinas de gas 650 mm
La campana se puede instalar a estas alturas. De todos modos,
para que el rendimiento sea óptimo se debería instalar a la distancia
indicada por la correspondiente fuente de calor.
El decreto sobre equipos de combustión admite, para estos
ambientes, una depresión máxima de 0,04 mbar.
El la salida de aire no debe conectarse a chimeneas ni a conductos
de evacuación de gases de combustión. No se debe bajo ninguna
circunstacia conectar la salida de aire a un conducto que sirva para
ventilar habitaciones donde funcionen aparatos de combustión.
Ante la posibilidad de conexión de la salida de aire a una chimenea
o conducto de evacuación de gases de combustión fuera de
servicio, solicite la autorización del organismo de control competente. Para la conducción de la salida de aire, atengase a las
prescripciones de las autoridades competentes.
Si el aparato se utiliza para funcionamiento de aspiración, preparar
un orificio de ventilación de diámetro suficiente, prácticamente igual
al de descarga.
Las disposiciones nacionales y locales de construcción, imponen
unas serie de normas para la instalación conjunta en la misma
habitación de una campana y otros aparatos de combustión
conectados a chimeneas (tales como estufas de carbón, gasóleo o
gas).
El uso conjunto de campanas y aparatos de combustión conectados
a chimeneas tiene garantía de seguridad sólo si la habitación y/o
piso (combinación aire/ambiente) reciben ventilación del exterior a
través de un orificio adecuado (aproximadamente 500-600 cm 2 ),
para evitar que se genere una depresión durante el funcionamiento
de la campana.
En caso de dudas, dirigirse al organismo de control competente o al
departamento de obras de construcción.
En los ambientes donde haya aparatos de combustión instalados,
4
se aplica la regla : medida del orificio de salida = a la medida del
orificio de ventilación o sea un orificio de 500-600 cm2, por lo que
un orificio mayor puede perjudicar el funcionamiento de la campana.
El uso de la campana en el modo de recirculación resulta sencillo y
seguro, no haciendo falta respetar las prescripciones anteriormente
dichas.
El funcionamiento de la campana en modo extractor resultará
óptimo siempre que se respeten la siguientes condiciones :
- montar el tubo de salida con tramos cortos y rectos
- realizar el menor número de codos posible
- no colocar los tubos en ángulos agudos, sino ligeramente
arqueados
- si es posible, utilizar tubo de diámetro grande (mínimo Ø 150 mm).
La no observación de estas reglas básicas provocará drásticas
disminuciones de rendimiento y un funcionamiento más ruidoso.
5
Descripción del aparato
La campana se entrega en modo extractor, pudiendo utilizarla
también en modo de recirculación, instalando para ello un filtro de
carbón activado (accesorio especial).
Para esta función, es necesario un filtro de carbón activo original
(véase el párrafo «Accesorios especiales»).
Ùnicamente por HI 8820: esta campa-
na incluye un filtro de carbòn activado.
Funcionamiento extractor
El aire se extrae al exterior mediante un
tubo conectado al anillo de conexión.
Fig. 1.
Para un mejor rendimiento , el tubo
tiene que tener el mismo diámetro que
el orificio de salida.
Si en la pared o en el techo ya existe un
tubo de aspiración del aire con un
diámetro igual a 125 mm, se puede
utilizar el manguito de reducción 150/
125 mm. El funcionamiento del equipo
será un poco más ruidoso.
Funcionamiento de recirculación
Fig. 1
A
El filtro de carbón filtra el aire que pasa de nuevo a la cocina
a través de la rejilla superior de la chimenea de aspiración.
Para esta función, es necesario un filtro de carbón activo
original type 20 (véase el párrafo «Accesorios especiales»).
Fije el deflector usando 4 tornillos de 3,5 x 6,5 mm de
diámetro. Fig. 2.
F
Fig. 2
6
Funcionamiento de la campana
La campana está dotada de velocidad regulable.
Se aconseja activar la campana unos minutos antes de comenzar la
cocción y dejarla en marcha hasta 15 minutos después de terminarla para desalojar completamente los olores.
Los interruptores se encuentran en el frontal del aparato :
a
Fig. 3
123 456
1 - Botón principal se enciende y se apaga la campana.
Mantenga apretado durante menos de 1,5 segundos, la campana se pone en posición de espera ( el punto b está encendido).
Mantenga apretado durante mas de 1,5 segundos, la campana
se apagará, TODOS los controles ( excepto el que enciende la
luz) están desconectados ( el display está completamente
apagado). Vuelva a apretar de nuevo durante mas de 1,5
segundos para poner de nuevo la campana en posición de
stand-by.
2 - Luces encendidas y apagadas.
3 - Display
4 - Arranca y selecciona la velocidad del motor 1-2-3-1-2
5 - Se enciende y se apaga la velocidad intensiva. La velocidad
intensiva funciona durante 5 minutos:
Si la campana está encendida cuando la velocidad intensiva está
activada, la campana transcurridos 5 minutos vuelve a la
velocidad inicial. Si la campana está apagada cuando la
velocidad intensiva está activada, la campana transcurridos 5
minutos se apaga automáticameante.
Para detener la velocidad intensiva, apriete el botón 1 o el 5.
La letra P aparece en el display y el tiempo que queda ( el punto
a parpadea),hasta el final el sistema emite una señal acústica.
6 - Timer: mide el tiempo de las velocidades ( el punto b parpadea)
y entonces la campana se apaga:
1° velocidad 20 minutos
2° velocidad 15 minutos
3° velocidad 10 minutos.
El display muestra el tiempo que queda para el final, el sistema
emite una señal acustica. Manteniendo apretado el botón de
nuevo finaliza la función.
Si la campana o los demás componentes no funcionaran bien:
desconecte la corriente electrica durante al menos 5 segundos,
despues vuelva a encender la campana. Espere al menos 15
segundos para comprobar que la campana está funcionando
correctamente.
b
