AEG DFN49, DFX49 User Manual

Manual do Usuário

0800 728 8778

Obrigado por escolher a Electrolux. Neste manual
você encontra todas as informações para a sua
segurança e o uso adequado
de seu Refrigerador. Leia
todas as instruções antes de
utilizar o aparelho e guarde­as para futuras referências.
Em caso de qualquer dúvida,
ligue gratuitamente para o
Serviço de Atendimento ao
Consumidor (0800 728 8778).

Guarde a nota scal de compra. A garantia só
é válida mediante sua apresentação no Serviço
Autorizado Electrolux.

A etiqueta de identicação onde estão as informa­ções do código, modelo, fabricante e outras, será
utilizada pelo Serviço Autorizado Electrolux caso

seu Refrigerador necessite reparo. Não retire-a

do local onde está adesivada.
Consulte nosso site www.electrolux.com.br, nele

você poderá encontrar informações sobre aces­sórios originais Electrolux, assim como informa­ções de manuais e catálogos de toda a linha de
produtos Electrolux.

Dicas Ambientais

O material da embalagem é reci­clável. Procure selecionar plásti-

cos, papel e papelão e enviar às

companhias de reciclagem.

Como contribuição para a preser­vação do Meio Ambiente, o gás refrigerante deste
produto é o R134a (Hidrouorcarbono - HFC) e o
agente expansor é o ciclopentano, que não afetam
a camada de ozônio e têm pouca ação sobre o

efeito estufa.

Este produto não pode ser tratado como lixo

doméstico. Em vez disso deve ser entregue ao
centro de coleta seletiva para reciclagem de
equipamentos eletro-eletrônicos.

Índice

Segurança ..................................................... 02

Instalação ...................................................... 03

Descrição do Refrigerador ..........................04

Como Usar ....................................................09

Limpeza e Manutenção ................................ 11

Solução de Problemas ................................. 13

Dicas e Conselhos........................................15

Informações Técnicas .................................. 17

Certicado de Garantia ................................ 18

2

1. Segurança

Este aparelho não se destina à utilização por

pessoas (inclusive crianças) com capacidades físicas,
sensoriais ou mentais reduzidas, ou por pessoas com
falta de experiência e conhecimento, a menos que

tenham recebido instruções referentes à utilização do
aparelho ou estejam sob a supervisão de uma pessoa

responsável pela sua segurança. Recomenda-se que
as crianças sejam vigiadas para assegurar que elas

não estejam brincando com o aparelho.

Para Crianças

Evite acidentes. Após desembalar o refrigerador,
mantenha o material da embala­gem fora do alcance de crianças.

Não permita que seu refrigerador

seja manuseado por crianças,
mesmo estando desligado.
Caso seu refrigerador contenha
algum pacote de sílica gel ou
argila Desi Pak® em seu interior, jogue-o fora e

não permita que crianças brinquem com ele.

Para o Usuário / Instalador

IMPORTANTE

Desligue o Refrigerador da tomada sempre que
zer limpeza ou manutenção.

Nunca desligue o Refrigerador da tomada puxan­do pelo cabo elétrico. Use o plugue.

Não prenda, torça ou amarre o cabo elétrico. Não
tente consertá-lo, caso ocorram danos chame
o Serviço Autorizado Electrolux, a m de evitar
riscos.

Não armazene no Refrigerador medicamentos,
produtos tóxicos ou químicos, pois podem con­taminar os alimentos.

Produtos em aerosol sob alta pressão, identi­cados pela palavra inamável ou com o símbolo
de uma pequena chama, não podem ser armaze­nados em nenhum refrigerador ou freezer sob o
risco de explosão.

Não se apóie sobre as portas. As dobradiças po­derão desregular-se, prejudicando a vedação do
Refrigerador e comprometendo seu desempenho.

Transporte seu refrigerador na posição vertical
(em pé). Não se recomenda o transporte na po­sição horizontal.

ATENÇÃO

Jamais deixe velas ou incensos
acesos sobre o Refrigerador, sob
risco de provocar incêndios.

Pacote de sílica

gel ou argila

Desi Pak®

2. Instalação

Desembalar

Remova a embalagem do produto e
para retirar a base da embalagem in­cline cuidadosamente o refrigerador
para um dos lados. Com a ajuda de
outra pessoa quebre a base com as

mãos. Incline o refrigerador para o

outro lado e retire o restante da base.
Na parte traseira do refrigerador

retire as tas adesivas e destrave
os dois distanciadores traseiros. Deixe-os na posição

horizontal.

Antes de ligar o refrigerador, retire o calço do
compressor localizado na parte traseira e retire a
base da embalagem.

Escolher o Local

Instale o seu refrigerador em um local arejado que não

permita a incidência direta de raios solares, distante

de fontes de calor (fogão, fornos, etc.) e produtos
inamáveis.

Não instale seu refrigerador ao ar livre.

Para o posicionamento denitivo do refrigerador, res­peite as distâncias mínimas recomendadas:

- Em cima: 10 cm

- Ao lado: 10 cm

- Atrás: 10 cm

Verique se o espaço deixado na
frente do refrigerador é suciente

para permitir a abertura completa
da porta.

Retirar Película Protetora do Painel

Seu produto vem com películas plásticas protetoras
nos painéis da porta do freezer e do refrigerador.

Após a instalação no local, retire-as para um perfeito

funcionamento do seu produto.

Nivelar

Nivele seu Refrigerador com as

portas fechadas. Verique com um

nível de bolha se o Refrigerador
está nivelado e com os quatro pés

rmemente apoiados no chão. Para

nivelar regule os pés frontais usando uma ferramenta,
girando para a direita ou esquerda. O nivelamento

evita movimento de balanço, vibração e problemas

ao seu Refrigerador.

ATENÇÃO

Seu refrigerador foi desenvolvido para usar os
pés niveladores que o acompanham. Portanto,
não utilize outros tipos de pés que não sejam os
originais. Existem rodízios na parte traseira do
seu refrigerador para facilitar a movimentação.
Após desembalar e nivelar, aguarde no mínimo
duas horas antes de ligar o seu refrigerador para
evitar mau funcionamento.

Instalação Elétrica

Antes de ligar o seu refrigerador, veri-

que se a tensão elétrica da tomada
onde será ligado é igual à indicada na

etiqueta localizada próxima ao plugue

(no cabo de alimentação) ou na etiqueta
de identicação do refrigerador. Tenha
cuidado para que o refrigerador não
que apoiado sobre o cabo elétrico.

Ligue seu refrigerador a uma tomada
exclusiva. Não utilize extensões ou conectores
tipo T (benjamim). Para sua segurança, solicite a um

eletricista que verique a condição da rede elétrica
do local de instalação e para maiores informações,

consulte a norma NBR5410 ou entre em contato com

o Serviço Autorizado Electrolux. Os os da tomada

onde será ligado o seu refrigerador devem ser de

cobre e ter seção mínima de 2,5 mm², conforme
NBR5410. Verique se a variação máxima admissível
da tensão no local de instalação está conforme tabela
abaixo. Caso a tensão no local de instalação esteja
fora destes limites, adapte um regulador de tensão
(estabilizador) não inferior a 2000 VA.

Variação Admissível de Tensão*

Tensão (V) Mínima (V) Máxima (V)

127
220

* Nosso produto está em conformidade com os
níveis de tensão estabelecidos na resolução nú­mero 505, de 26 de novembro de 2001 da ANEEL
(Agência Nacional de Energia Elétrica).

116
201

figura mera­mente ilustrativa

133
231

ATENÇÃO

Se o refrigerador 127V for ligado a uma
tomada 220V irá soar um BIP contínuo e
a mensagem “Er” aparecerá no painel e o
produto não funcionará. Poderá haver a
queima das lâmpadas do refrigerador caso
a porta do refrigerador seja aberta. Já o
refrigerador 220V que for ligado a uma
tomada 127V, não entrará em funcionamento
(não irá gelar) e as lâmpadas do refrigerador
acenderão com brilho fraco, quando a porta
for aberta.

3

Informamos que o plugue do cabo de alimentação deste
eletrodoméstico respeita o novo padrão estabelecido
pela norma NBR 14136, da Associação Brasileira de
Normas Técnicas – ABNT, e pela Resolução nº 02/2007,

do Conmetro.
Assim, caso a tomada da sua residência ainda se encon-

tre no padrão antigo, recomendamos que providencie a
substituição e adequação da mesma ao novo padrão
NBR14136, com um eletricista de sua conança.
Os benefícios do novo padrão de tomada são:

• Maior segurança contra risco de choque elétrico no
momento da conexão do plugue na tomada;

• Melhoria na conexão entre o plugue e tomada, redu­zindo possibilidade de mau contato elétrico;

• Diminuição das perdas de energia.

Lembramos, ainda, que para aproveitar o avanço e a
segurança da nova padronização, é necessário o ater­ramento da tomada, conforme a norma de instalações

elétricas NBR5410 da ABNT.
Em caso de dúvidas, consulte um prossional da área.

Fio Terra

Caso seu refrigerador possua um o terra (verde
ou verde/amarelo) próximo ao cabo de alimen­tação, este o terra deverá ser conectado a um

ponto de aterramento adequado.

Não ligue o o terra em torneiras, canos de água,
tubulações elétricas ou de gás ou ao o neutro

da rede.
Se o seu produto estiver equipado com plugue de
3 pinos, conecte-o a uma tomada adequada com
aterramento. O pino de aterramento do plugue

não pode ser cortado.

Para sua segurança solicite a um eletricista que

instale na sua residência o o terra de acordo com

a norma NBR 5410.

3. Descrição do R efrigerador

Peças

1. “Ice Twister”

2. Recipiente para armazenar gelo

3. “Drink Express”

4. Compartimento turbo congelamento

5. Prateleiras retráteis e basculantes

6. Prateleira do freezer

7. Lâmpada do compartimento freezer

8. Prateleira da porta do freezer

9. “Ice Stock”

10. “Frosty Cups”

11. Compartimento de alimentos frescos

12. Lâmpadas do compartimento do refrigerador (2)

13. Seletor de controle de temperatura do refrigerador

14. Prateleira de vidro removível (2 por refrigerador)

15. Cesta de frutas

16. Tampa da gaveta de frutas/verduras

17. Controle de umidade

18. Gaveta de frutas/verduras

19. Divisor móvel da gaveta de frutas/verduras

20. Pés niveladores

21. Porta-laticínios

22. Porta latas removível

23. Prateleira multi uso (2 por refrigerador)

24. Prateleira para condimentos

25. Prateleira porta-garrafas

26. Prateleira da porta refrigerador

27. Trava garrafas grande

28. Trava garrafas pequeno

29. Painel eletrônico

30. Porta ovos

4

Painel de Controle

Alarme Sonoro

O refrigerador possui dois tipos de alarme: Alarme porta

aberta e Alarme TURBO CONGELAMENTO / “DRINK
EXPRESS”.

Alarme Porta Aberta

Após, aproximadamente, 4 minutos com a(s) porta(s)

aberta(s), o alarme dispara e o Indicador de Funções
mostra “Po”. Para silenciar o alarme, basta fechar a(s)
porta(s). Quando a função Compras estiver selecionada

o tempo de porta(s) aberta(s) aumenta para 30 minutos,

a partir desse intervalo o alarme soará e Indicador de
Funções mostrará “Po”.

Obs.: Enquanto o alarme de Porta Aberta estiver
ativo as funções do painel não poderão ser sele­cionadas.

Alarme TURBO FREEZER / “DRINK EXPRESS”
(Resfriamento Rápido de bebidas)

O alarme soará por 30 segundos e o Indicador de
Funções cará piscando dois zeros (00) indicando o
término da função TURBO FREEZER OU “DRINK EX­PRESS”. Para desativar o Indicador de Funções, quando
selecionada a função TURBO FREEZER, basta abrir
a(s) porta(s) ou tocar a tecla da função. Para desativar
o Indicador de Funções, quando selecionada a função
“DRINK EXPRESS”, basta abrir a(s) porta(s).

Indicador Luminoso da tecla

Os Indicadores Luminosos das Teclas “AUTO CON­TROL”, “DRINK EXPRESS”, TURBO FREEZER e
TEMP. FREEZER permanecem acesos durante o
funcionamento do produto. Quando uma função estiver
selecionada, somente o Indicador Luminoso da função

estará aceso.

Tecla “AUTO CONTROL” (Controle Automático)

Tocando a tecla “AUTO CONTROL“ é possível selecio­nar uma das funções de controle automático: Férias,
Festa e Compras.

Atenção: Se a função “AUTO CONTROL” for sele­cionada as funções TURBO FREEZER, “DRINK EX­PRESS” e TEMPERATURA FREEZER não poderão
ser selecionadas.

Indicadores “AUTO CONTROL” (Controle
Automático)

Mostra a função de controle automático selecionada.

3.1. Férias (1 toque na tecla AUTO CONTROL)

A função Férias, quando selecionada, mantém a tem­peratura do freezer na regulagem mínima. Esta função

é indicada quando o produto permanece fechado por
longos períodos de tempo. Durante os primeiros 30

minutos, após selecionada a função, o produto pode
ser aberto sem que desative a função. A função Férias

pode ser desativada a qualquer momento, basta tocar

a tecla “AUTO CONTROL” ou abrir qualquer uma das
portas 30 minutos após selecionada a função.

3.2. Festa (2 toques na tecla AUTO CONTROL)

A função, quando selecionada, mantém a capacidade

de congelamento no máximo por 6 horas, mesmo com

várias aberturas das portas. A função Festa pode ser

desativada a qualquer momento, basta tocar a tecla

“AUTO CONTROL”.

3.3. Compras (3 toques na tecla AUTO CONTROL)

A função, quando selecionada, mantém a capacidade de

congelamento no máximo, permitindo assim um rápido

congelamento dos novos alimentos. A função Compras
tem duração de 3 horas, porém pode ser desativada a
qualquer momento, basta tocar a tecla “AUTO CON­TROL”. Selecionando esta função, o alarme de porta

aberta passa para 30 minutos.

Tecla “DRINK EXPRESS” (Resfriamento rápido
de bebidas)

Tocando esta tecla, seleciona-se o tipo de bebida que

se deseja resfriar mais rapidamente durante um tempo
pré-estabelecido para cada bebida. Caso deseje in-

terromper esta função, basta tocar novamente a tecla
“DRINK EXPRESS”.

A função “DRINK EXPRESS” pode ter alteração da
temperatura nal da bebida devido a temperatura
ambiente. Evite abrir a porta do freezer com muita
freqüência quando esta função estiver sendo usada.
Se a função “DRINK EXPRESS” for selecionada,
as funções TURBO FREEZER, “AUTO CONTROL”
e TEMPERATURA FREEZER não poderão ser
selecionadas.

5

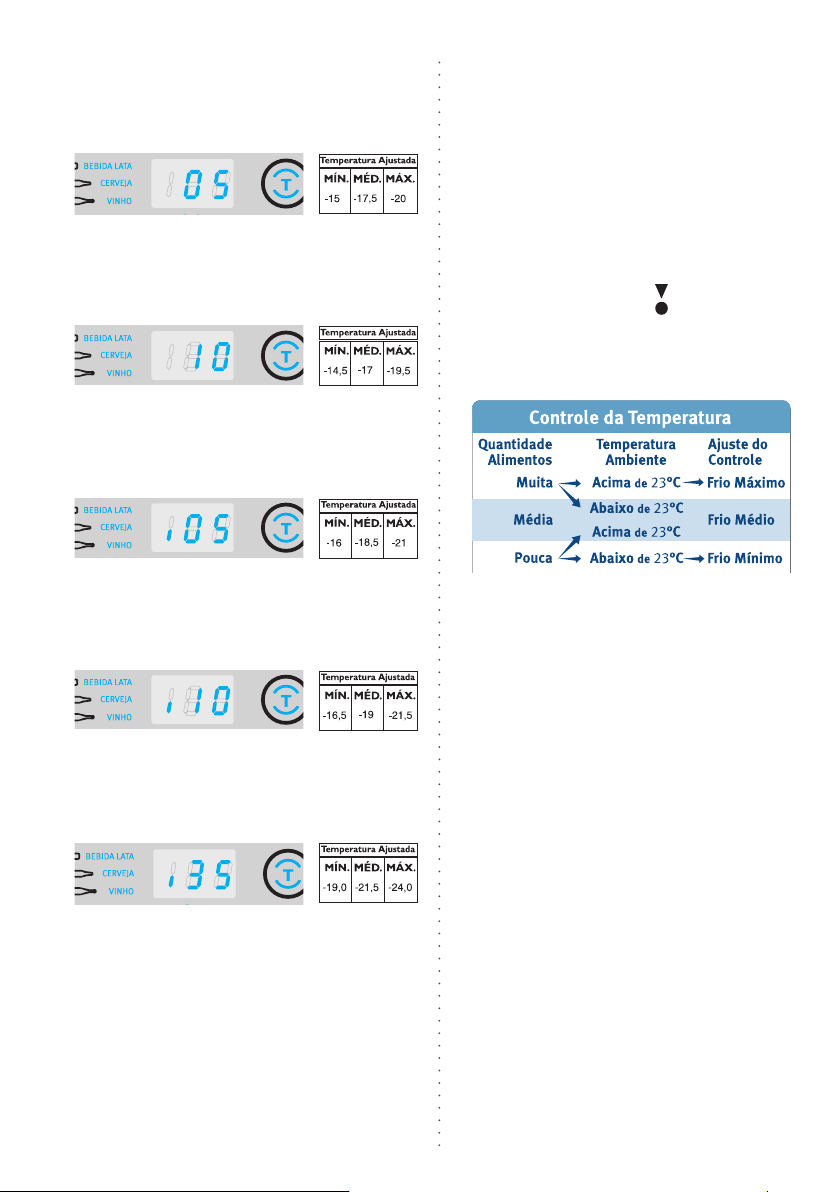

Indicador de Bebidas

Mostra qual foi a bebida selecionada para o Resfriamen­to Rápido: vinho, cerveja ou bebida em lata (refrigerante).

Indicador de Funções

Caso seja escolhida a função TURBO FREEZER ou
“DRINK EXPRESS”, este indicador mostrará o tempo
que falta para o m da operação. Por exemplo: 30, 29,

28 minutos e assim sucessivamente até atingir zero (00).

Quando o indicador não estiver acionado aparecerão
duas barras (--) que carão se movendo de baixo para
cima. Se for ativada a função TRAVA TECLADO, o
indicador mostrará a palavra “loc”.

Quando o alarme de porta aberta ativar, o indicador

mostrará a palavra “Po”.

Tecla TURBO FREEZER

Permite o resfriamento ou congelamento mais rápido

dos alimentos. O tempo de operação desta
função pode ser ajustado de 30 minutos (mínimo) até

150 minutos (máximo). Tocando sucessivamente a
tecla “TURBO FREEZER” outros periodos poderão ser

selecionados: 45 minutos, 60 minutos, 90 minutos e 120

minutos. Caso deseje interromper esta função, basta
tocar novamente a tecla TURBO FREEZER.

Atenção: Se a função TURBO FREEZER for selecio­nada, as funções “DRINK EXPRESS”, “AUTO CON­TROL” e TEMPERATURA FREEZER não poderão
ser selecionadas.

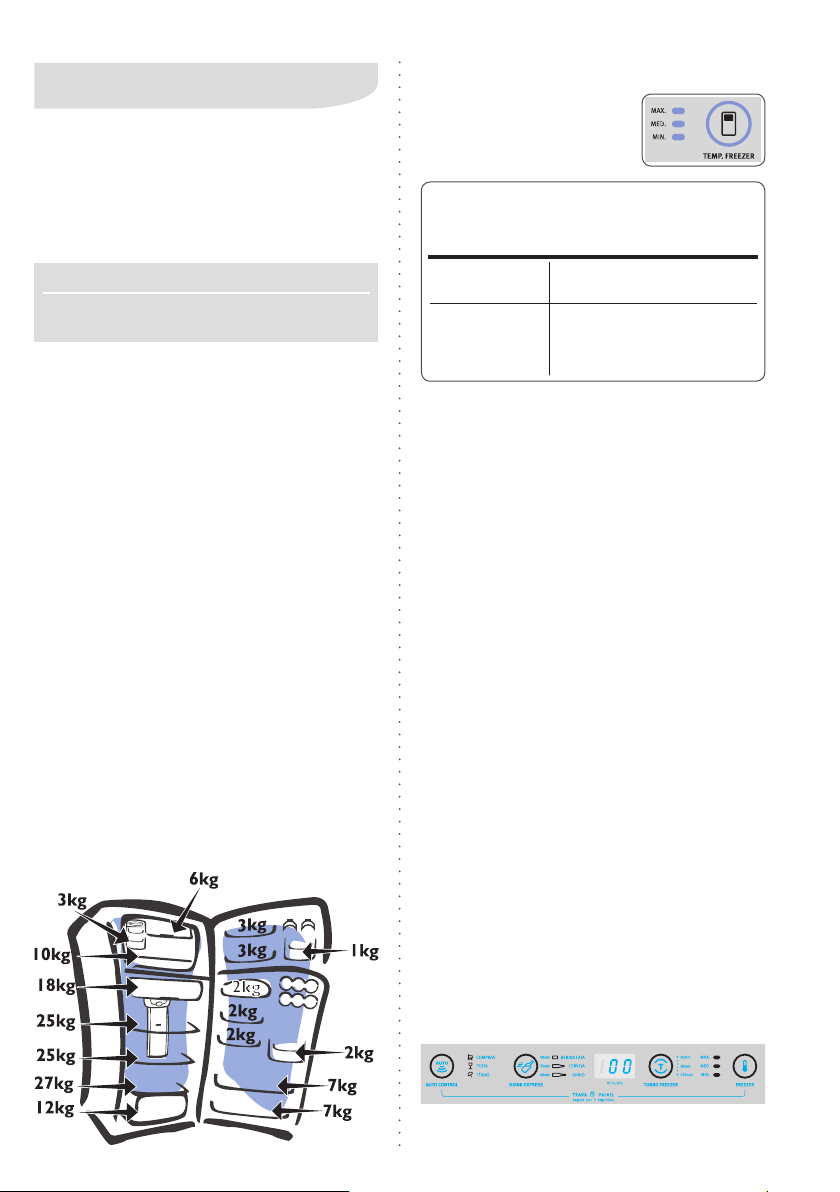

Indicadores de Seleção de Temperatura do

Compartimento Freezer

Indicam a temperatura selecionada no compartimento
freezer. O ajuste é feito tocando a tecla TEMP. FREE­ZER. Quando o refrigerador for ligado o controle sempre
indicará a posição MÉDIA.

Atenção: Quando for selecionada a função Férias
o indicador de Seleção de Temperatura do com­partimento do Freezer passará para o ajuste MIN. e
quando selecionado as funçãoes Festa e Compras
o indicador de Seleção de Temperatura de com­partimento do Freezer passará para a ajuste MAX.

Tecla TEMP. FREEZER

Esta tecla permite o ajuste da temperatura no comparti-

mento freezer entre Mínimo, Médio e Máximo.

Função TRAVA PAINEL

Permite travar o teclado evitando o acionamento

acidental de alguma função. Para ativar esta função
toque simultaneamente as teclas “AUTO CONTROL” e
“TEMP. FREEZER”, o Indicador de Funções mostrará
a palavra “loc”. Os Indicadores Luminosos das teclas
se apagarão em 5 segundos. Para desativar a função
toque simultaneamente as teclas “AUTO CONTROL” e
“TEMP. FREEZER”

Obs.: Se a função “AUTO CONTROL” estiver se­lecionada e a função TRAVA PAINEL for ativada,
o Indicador da função e o Indicador Luminoso da

6

tecla “AUTO CONTROL” carão acesos.

Compartimento Turbo Congelamento

Este compartimento possi­bilita um resfriamento mais
rápido dos alimentos.

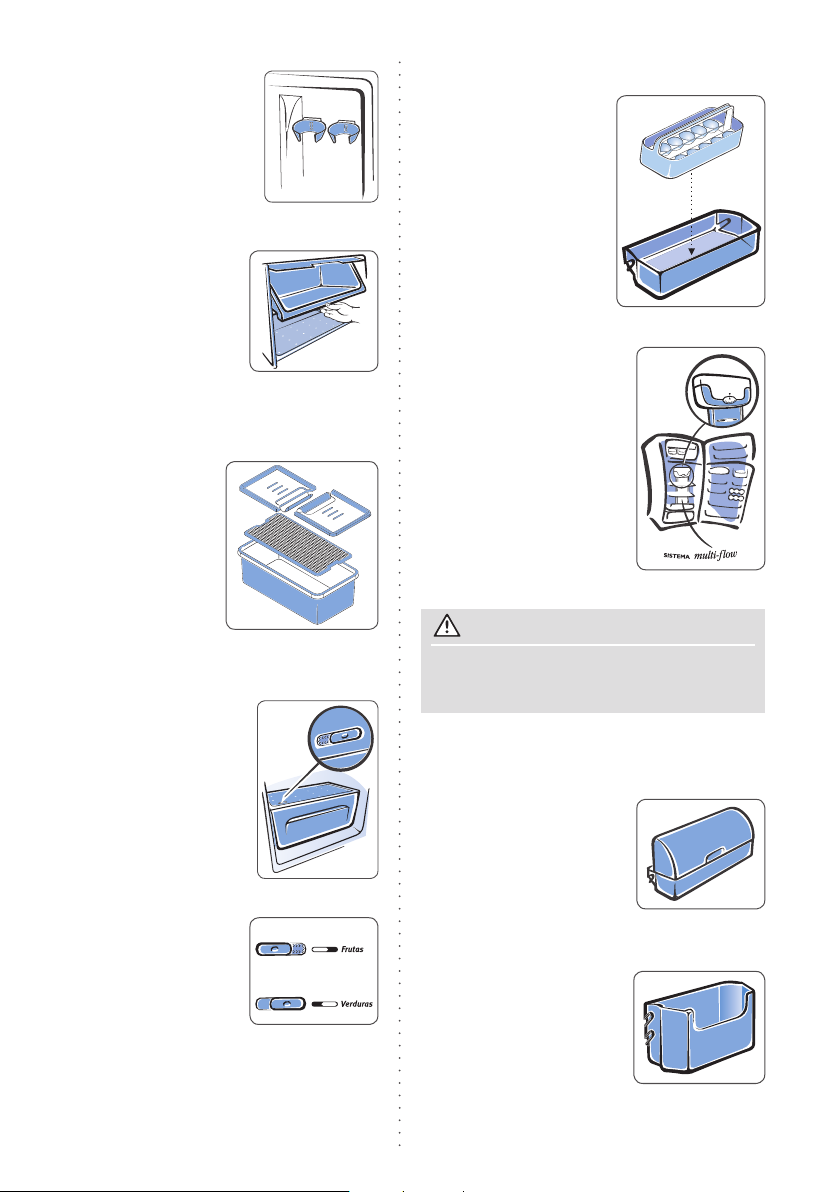

“Ice Twister”

Encha com água o “Ice Twis­ter” tomando cuidado para
não transbordar as formas

de gelo. Coloque-o sobre o
recipiente para gelo.
Após algumas horas a água congelará.
Gire suavemente o manípulo no sentido horário
até que os cubos se soltem e caiam no recipiente
para gelo.

Drink Express

Utilize esta gaveta para res­friar sua bebida mais rapi-

damente (consulte na seção
“Dicas e Conselhos”, pág.15,

a tabela para resfriamento
rápido de bebidas).
Ela pode acomodar 1 garrafa ou 8 latas de sua
bebida preferida.

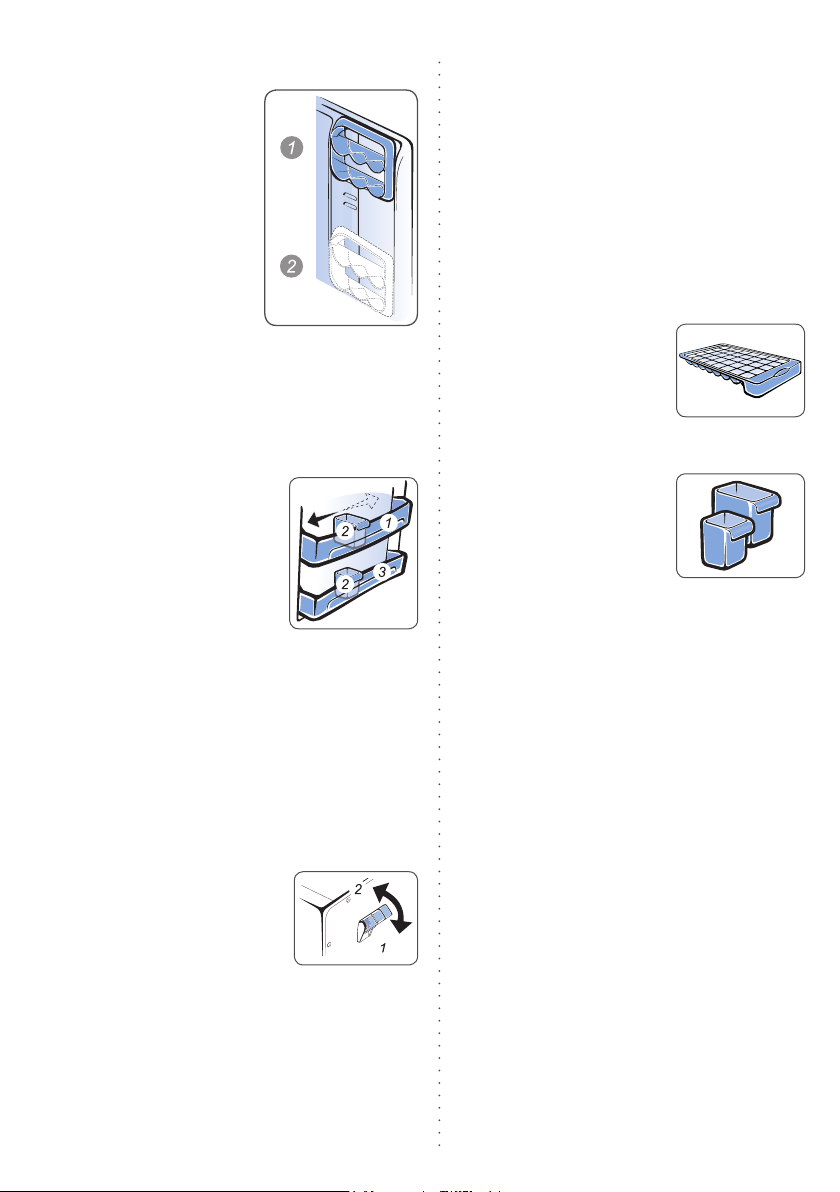

Prateleira Retrátil/Basculante

Pode ser recolhida ou
retirada para facilitar
o armazenamento de
objetos maiores em seu
freezer.
Para utilizar a prateleira
estendida, puxe-a até os
batentes e pressione as
laterais para baixo até

travar (g.A);

Para recolher, empurre a prateleira dianteira até travar

com a traseira (g.B);
Para bascular, gire-as para cima 90º (g.C).

g.B

g.A

g.C

Ice Stock

Neste compartimento é possível

armazenar gelo feito no “Ice Twis­ter”. O “Ice Stock” tem um sistema

de basculamento que facilita o
acesso interno. O compartimento
possui um sistema de tombamento
e uma alça que facilitam a retirada
dele do produto.
