Page 1
341 D
DE 3161
Dunstabzugshaube
Afzuigkap
Hotte
Cooker Hood
Montage- und Gebrauchsanweisung
Installatie- en gebruiksaanwijzing
Notice d’utilisation et d’installation
Operating and Installation Instructions
Page 2
Pour les appareils commercialises par la France
Lors de sa fabrication, cet appareil a été construit selon des normes, directi-
ves et/ou décrets pour une utilisation sur le territoire français.
Pour la sécurité des biens et des personnes ainsi que pour le respect
de l’environnement, vous devez d’abord lire impérativement les préconi-
sations suivantes avant toute utilisation de votre appareil.
Pour éviter tout risque de détérioration de l’appareil, transportez-le dans
sa position d’utilisation muni de ses cales de transport (selon modèle).
Au déballage de celui-ci, et pour empêcher des risques d’asphyxie et
corporel, tenez les matériaux d’emballage hors de la portée des enfants.
Pour éviter tout risque (mobilier, immobilier, corporel,...), l’installation, les
raccordements (eau, gaz, électricité, évacuation selon modèle), la mise en
service et la maintenance de votre appareil doivent être
professionnel
Votre appareil a été conçu pour être utilisé par des adultes. Il est
qualifié.
effectuées par un
destiné à un usage domestique normal. Ne l’utilisez pas à des fins
commerciales ou industrielles ou pour d’autres buts que ceux pour les quels
il a été conçu. Vous éviterez ainsi des risques matériel et corporel.
Débranchez votre appareil avant toute opération de nettoyage manuel.
N’utilisez que des produits du commerce non corrosifs ou non inflamma
bles. Toute projection d’eau ou de vapeur est proscrite pour écarter le risque
d’électrocution.
Si votre appareil est équipé d’un éclairage, débranchez l’appareil avant
de procéder au changement de l’ampoule (ou du néon, etc.) pour éviter de
s’électrocuter.
Afin d’empêcher des risques d’explosion et d’incendie, ne placez pas de
produits inflammables ou d’éléments
imbibés de produits inflammables à
l’intérieur, à proximité ou sur l’appareil.
Lors de la mise au rebut de votre appareil, et pour écarter tout risque
corporel, mettez hors d’usage ce qui pourrait présenter un danger : coupez le
câble d’alimentation au ras de l’appareil.
Informez-vous auprès des services de votre commune des endroits autorisés
pour la mise au rebut de l’appareil.
Veuillez maintenant lire attentivement cette notice pour une utilisation
optimale de votre appareil.
35
Page 3
Chère cliente, cher client,
Veuillez lire attentivement cette notice d’utilisation et notamment le
chapitre « Sécurité » que vous trouverez dans les premières pages.
Conservez cette notice d’utilisation pour pouvoir la consulter
ultérieurement. Transmettez-la à l'éventuel prochain propriétaire de
l’appareil.
Mise au rebut
Mettre au rebut les matériaux d'emballage
• Tous les emballages sont recyclables, les films et les mousses sont
marqués en conséquence. Veuillez mettre au rebut les matériaux
d’emballage et éventuellement l’appareil usagé selon les règles en
vigueur.
• Respectez les prescriptions nationales et régionales et le marquage
des matériaux (tri des matériaux, ramassage des déchets,
déchetteries).
Consignes de mise au rebut
• L'appareil ne doit pas être jeté avec les ordures ménagères.
• Renseignez-vous auprès des services de votre commune des
endroits autorisés pour la mise au rebut de l’appareil.
• Attention! Rendez inutilisable l’appareil usagé avant de le mettre au
rebut. Coupez le câble d’alimentation au ras de l’appareil.
36
Page 4
Sommaire
Consignes de sécurité ................................................................... 38
pour l’utilisateur ................................................................................ 38
pour l’installateur .............................................................................. 39
Généralités ...................................................................................... 41
Version évacuation extérieure .......................................................... 41
Version recyclage ............................................................................. 41
Utilisation de la hotte ..................................................................... 42
Entretien .......................................................................................... 43
Filtre à graisses ................................................................................ 43
Filtre à charbon ................................................................................ 44
Remplacement de l´ampoule d’éclairage.......................................... 45
Nettoyage ........................................................................................ 45
Accessoires (en option) ................................................................. 45
Service Après-vente ....................................................................... 46
Caractéristiques techniques.......................................................... 47
Accessoires/Matériel de montage..................................................... 47
Branchement électrique................................................................. 48
Avant de commencer l’installation .................................................... 49
Fixer un panneau à la portière .......................................................... 51
Installation de la hotte ....................................................................... 52
37
Page 5
Cet appareil doit être installé par une personne qualifiée et selon les
normes en vigueur.
Consignes de sécurité
pour l’utilisateur
• Il est recommandé de ne jamais laisser les foyers de cuisson sans
récipient dessus. En cas de cuisinières à gaz, à mazout ou à
charbon il faut absolument éviter toute flamme libre.
• Par ailleurs, en cas de friture il faut faire attention à la friteuse
placée sur le plan de cuisson. En effet l’huile pourrait prendre feu à
cause d’une surchauffe.
Le risque augmente si l’on utilise de l’huile usagée.
• Il est rappelé que toute surchauffe peut provoquer un incendie.
• L’utilisation d’huile usagée peut entraîner plus facilement une autoinflammation.
• Flamber est strictement interdit sous la hotte.
• Pour toute intervention sur la hotte, y compris pour le
remplacement d’une ampoule électrique, mettez l’appareil hors
tension (retirez les fusibles ou ouvrez les disjoncteurs).
• Respectez les intervalles de remplacement du filtre et de nettoyage.
Le non respect des consignes d’entretien et de nettoyage peut
entraîner un risque d’incendie suite à l’accumulation de graisse
dans le filtre.
• Cet appareil a été conçu pour être utilisé par des adultes. Veillez à
ce que les enfants n’y touchent pas et ne l’utilisent pas comme un
jouet.
• Votre appareil est destiné à l’usage domestique normal. Ne l’utilisez
pas à des fins commerciales ou industrielles ou pour d’autres buts
que celui pour lequel il a été conçu.
• Ne modifiez pas ou n’essayez pas de modifier les caractéristiques
de cet appareil. Cela représenterait un danger pour vous.
• Débranchez toujours la hotte avant de procéder à son nettoyage et
son entretien.
• Aérez convenablement la pièce en cas de fonctionnement
simultané de la hotte et d’autres appareils alimentés par une source
d’énergie différente de l’énergie électrique. Ceci afin que la hotte
n’aspire pas le gaz de combustion.
38
Page 6
Cet appareil porte le symbole du recyclage conformément à la
Directive Européenne 2002/96/CE concernant les Déchets
d’Équipements Électriques et Électroniques (DEEE ou WEEE).
En procédant correctement à la mise au rebut de cet appareil, vous
contribuerez à empêcher toute conséquence nuisible pour
l’environnement et la santé de l’homme.
Le symbole présent sur l’appareil ou sur la documentation qui
l’accompagne indique que ce produit ne peut en aucun cas être traité
comme déchet ménager. Il doit par conséquent être remis à un centre
de collecte des déchets chargé du recyclage des équipements
électriques et électroniques.
Pour la mise au rebut, respectez les normes relatives à l’élimination
des déchets en vigueur dans le pays d’installation.
Pour obtenir de plus amples détails au sujet du traitement, de la
récupération et du recyclage de cet appareil, veuillez vous adresser au
bureau compétent de votre commune, à la société de collecte des
déchets ou directement à votre revendeur.
pour l’installateur
• Le tuyau d’évacuation doit présenter le même diamètre que celui de
l’ouverture d’évacuation.
Dans le cas où il existe déjà un tuyau d’évacuation de l’air d’un
diamètre de 100 mm dans le mur ou sur le toit, on pourra utiliser le
manchon de réduction 100/125 mm. Le bruit de fonctionnement
sera un peu plus élevé.
Attention ! Le tuyau d’évacuation et les colliers de fixation ne
sont pas fournis et doivent être achetés à part..
• La distance minimum entre la superficie de support des récipients
sur le dispositif de cuisson et la partie la plus basse de la hotte de
cuisine ne doit pas être inférieure à 50 cm dans le cas de
cuisinières électriques et de 70 cm dans le cas de cuisinières à gaz
ou mixtes.
Si les instructions d’installation du dispositif de cuisson au gaz
spécifient une plus grande distance, il faut en tenir compte.
• L'appareil doit être débranché pendant l'installation ou dans
l'éventualité d'une intervention.
• L'installation de votre appareil doit être réalisée par un technicien
qualifié.
• Vérifiez que la tension du réseau correspond à la tension
mentionnée sur la plaque signalétique sur la hotte.
• Si l'installation électrique de votre habitation nécessite une
modification pour le branchement de votre appareil, faites appel à
un électricien qualifié.
39
Page 7
• Le conduit d'évacuation, quel qu'il soit, ne doit pas déboucher dans
les combles.
• Dans le cas où l'appareil est relié directement à l'installation
électrique, interposez un interrupteur bipolaire ayant une distance
d'ouverture des contacts d'au moins 3 mm.
• La dépression de l’air dans la pièce où se trouvent des systèmes de
chauffage ne doit pas être supérieure à 4Pa (4x10-5 bar) lors du
fonctionnement simultané de la hotte aspirante en version
évacuation et des systèmes de chauffage.
• Si la hotte est utilisée en version évacuation, ne raccordez pas
l'appareil à un conduit d'évacuation de fumées de combustion
(chaudière, cheminée, etc.) ou à une VMC (ventilation mécanique
contrôlée).
L’évacuation de l’air aspiré doit se faire selon les prescriptions
locales en vigueur.
• Lors du fonctionnement en Version évacuation, il faudra veiller à
réaliser une ouverture d’entrée d’air suffisante, environ de la taille
de l’ouverture d’évacuation.
• Selon les prescriptions de construction locales, des restrictions sont
imposées à l’utilisation simultanée dans une même pièce de hottes
aspirantes et de systèmes de chauffage reliés à une cheminée tels
que des poêles à charbon, à mazout ou à gaz.
• Le fonctionnement simultané et sans danger d’appareils reliés à
une cheminée et de hottes aspirantes n’est assuré que si le local et/
ou l’appartement (pièces communicantes) possède une entrée d’air
adaptée d’env. 500 à 600 cm2, empêchant ainsi une dépression
lorsque la hotte est en service.
• Comme dans les pièces sans systèmes de chauffage la règle
suivante est de mise : «Ouverture d’entrée d’air aussi importante
que l’ouverture d’évacuation», le rendement de l’installation
d’évacuation peut être réduit si l’entrée d’air est supérieure à 500 à
600 cm2.
• Le fonctionnement de la hotte en recyclage ne présente aucun
danger dans des conditions connues et n’est donc pas soumis aux
prescriptions mentionnées ci-dessus.
• Le fonctionnement de la hotte en version évacuation n’est optimal
que si les conditions suivantes sont respectées :
—parcours d’évacuation court et direct
—nombre de coudes minimal sur les tuyaux
—pose des tuyaux avec des courbes plutôt que des angles nets
—diamètres des tuyaux les plus grands possibles (de préférence le
même diamètre que celui de l’ouverture d’évacuation).
• Le non respect de ces règles de base entraînera des pertes de
puissance significatives et une augmentation du niveau sonore.
40
Page 8
Généralités
• La hotte est livrée en version évacuation mais peut, grâce à l’emploi
d’un filtre à charbon actif (en option), être utilisée en version
recyclage.
• Pour cela, il faudra vous procurer le filtre à charbon actif
d’origine (voir Accessoires).

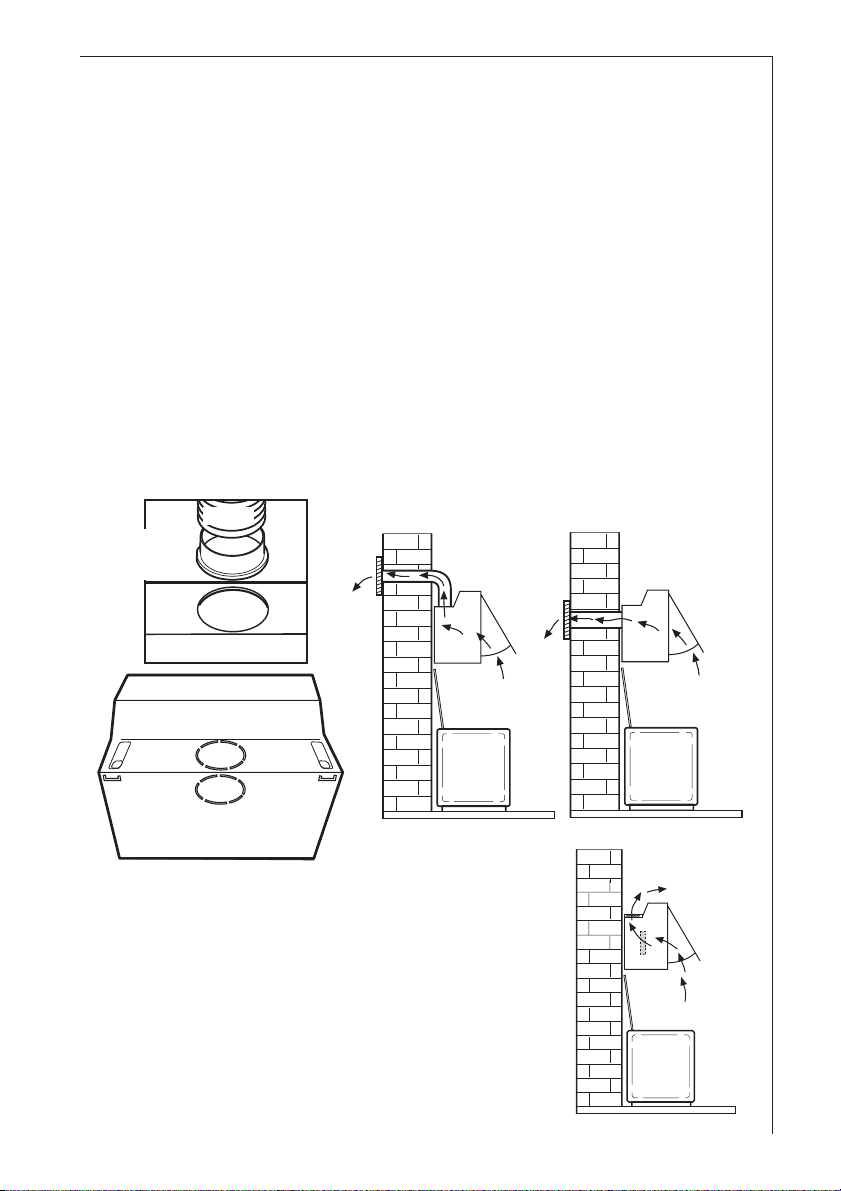

Version évacuation extérieure
• L’air est rejeté à l’air libre par un conduit raccordé sur le tuyau
d’évacuation. Fig. 1.
Note: L’anneau de raccord peut être installé sur le dessus ou
l’arrière en fonction des besoins.
• Pour obtenir des performances optimales lors de l’aspiration, le
tuyau d’évacuation doit avoir un diamètre équivalent à celui de
l’ouverture d’évacuation.
tuyau
Anneau de
raccord
Dessus
Arrière
Dessus
Arrière
Vue arrière
Fig. 1
Version recyclage

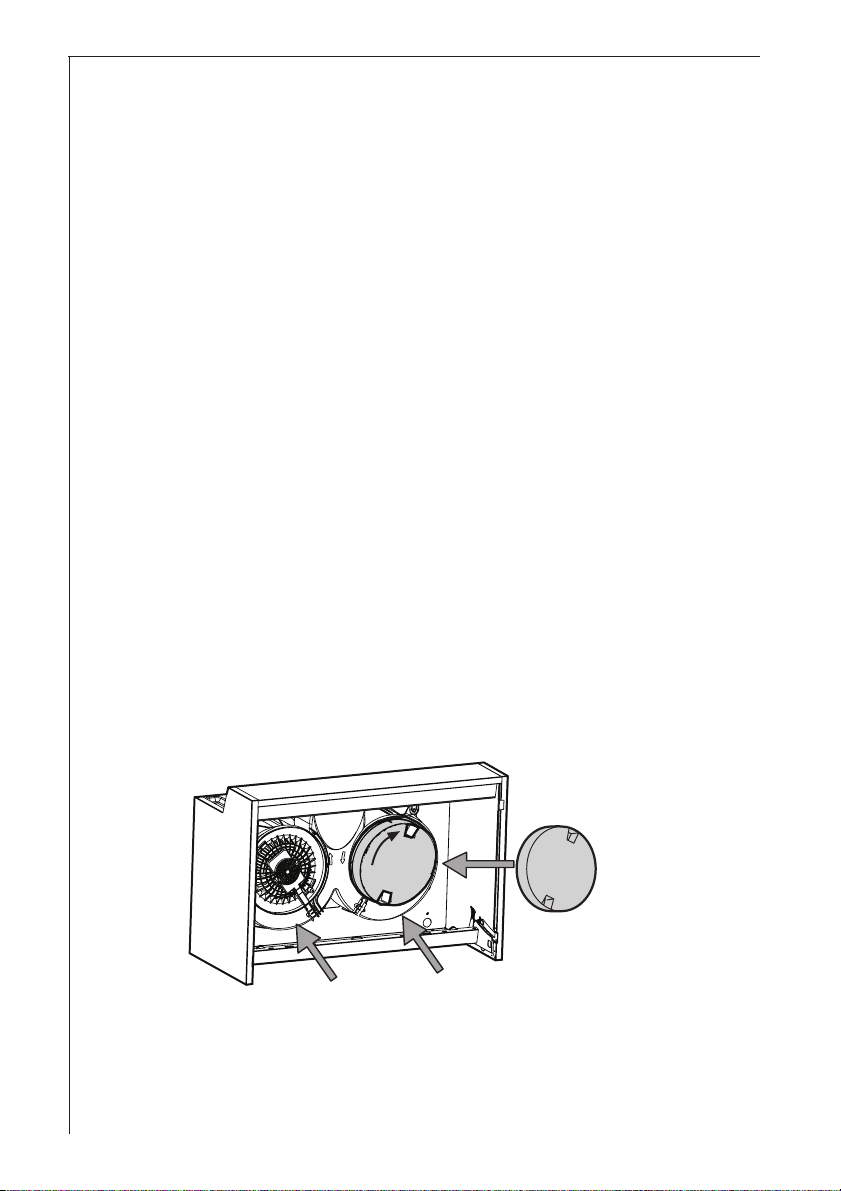

• L’air est filtré par un filtre à charbon (en
option) et renvoyé dans la pièce.
• En version recyclage utilisez le filtre à charbon
actif d’origine (voir Accessoires) que vous
pourrez vous procurer en option auprès de
votre magasin vendeur.
Attention! 341 D = deux filtres à charbon
DE 3161 D = un filtre à charbon
Fig. 2
41
Page 9
Utilisation de la hotte
• La hotte aspirante est équipée de vitesse réglable. Il est conseillé
de mettre en marche la hotte quelques minutes avant le début de la
cuisson et de la laisser fonctionner env. une quinzaine de minutes
après la cuisson afin d’éliminer toutes les odeurs.

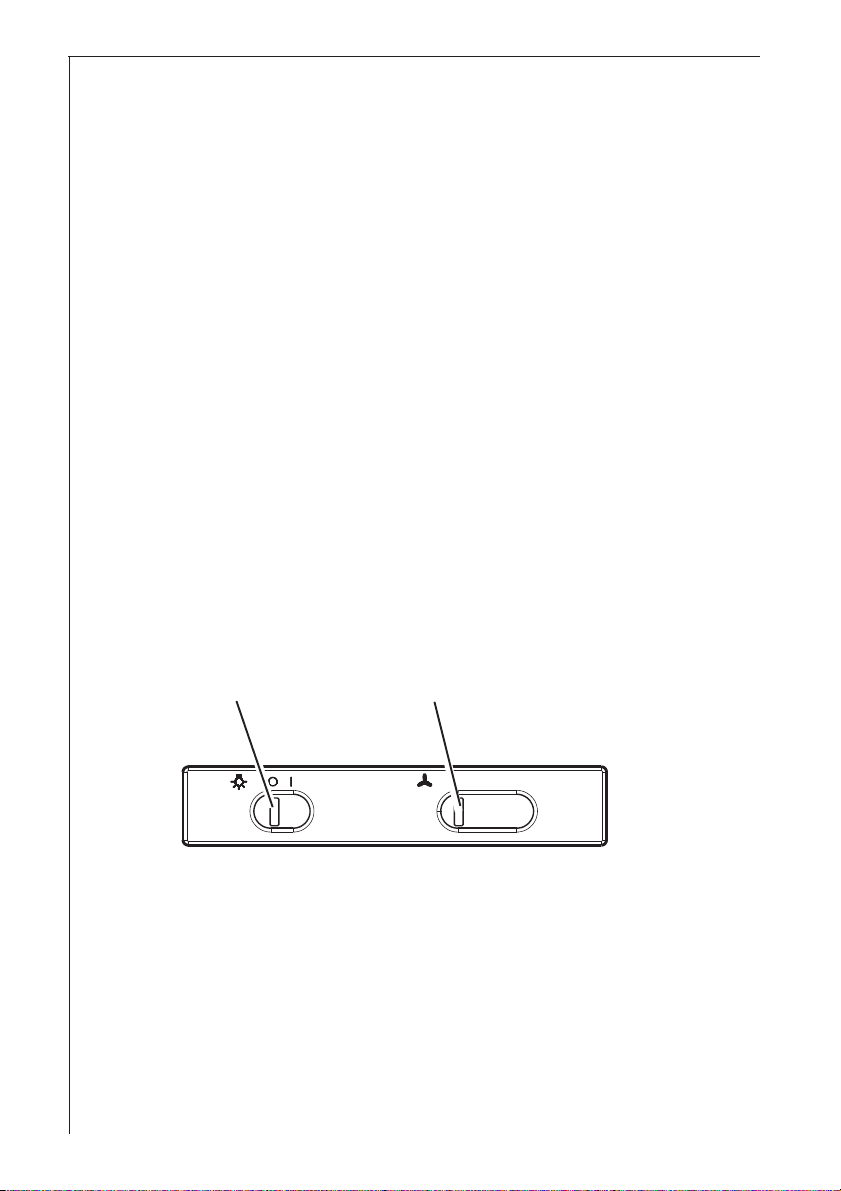

Le bandeau de commandes de la hotte aspirante se trouve sur le
devant de l’appareil:
• Interrupteur d’éclairage : Cet interrupteur permet de mettre en
fonctionnement ou à l’arrêt l’éclairage dont est équipée la hotte.
• Interrupteur du moteur : Cet interrupteur permet de sélectionner
et de mettre en fonctionnement ou à l’arrêt les différentes vitesses.
La hotte est, de plus, équipée, dans sa partie droite, sous la glissière
inférieure de l’auvent extractible d’un micro-interrupteur.
A l’aide de ce micro-interrupteur, en ouvrant et fermant l’auvent, on
peut automatiquement mettre en fonctionnement ou à l’arrêt l’appareil,
mais uniquement si la puissance d’aspiration a déjà été réglée et si
l’interrupteur d’éclairage a été placée sur I.
42
Interrupteur
d’éclairage
Interrupteur
du moteur
0123
Page 10
Entretien
• Débranchez la hotte avant tout entretien.
Filtre à graisses
• Le filtre anti-graisse a pour tâche d’aspirer les particules de graisse
qui se forment au cours de la cuisson; il doit toujours être utilisé,
que le fonctionnement de la hotte soit à évacuation extérieure ou à
recyclage intérieur.
Le filtre synthétique est très mince (1 mm env.) et est placé sur la
partie interne de la grille de support.
Le filtre doit être changé une fois par mois.
• Lorsqu’on change le filtre il faut aussi nettoyer la grille avec de l’eau
tiède et un détergent liquide non abrasif.
• Le filtre des graisses peut être commandé auprès du Service
Assistance Electrolux.

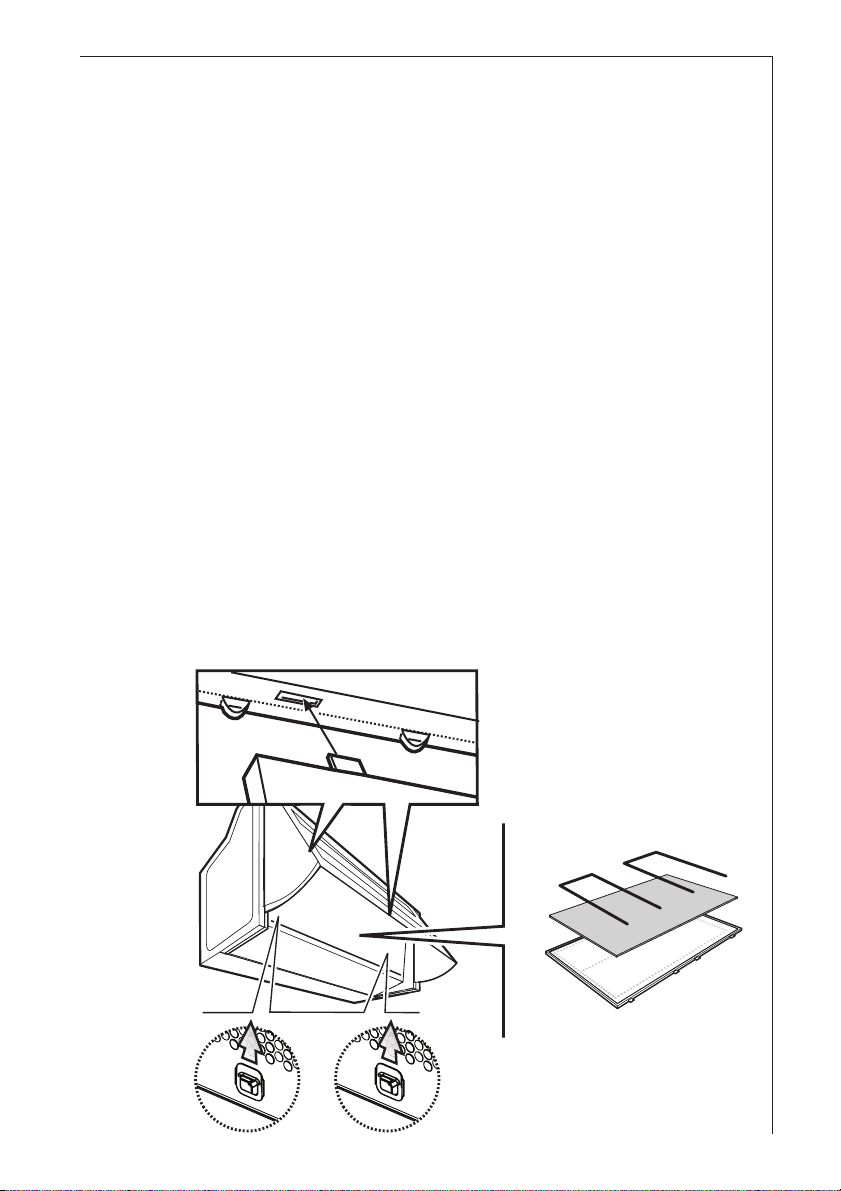

Ouverture de la grille
Défaire le loquet et enlever la grille vers le bas. Fig. 3
Démontage du filtre
• Pour retirer le filtre enlever les taquets. Fig. 3
• Nettoyez l’intérieur du logement avec de l’eau chaude contenant du
détergent (n’employez jamais de détergents corrosifs ou de brosses
à récurer!).
Fig. 3
43
Page 11
Filtre à charbon
• Le filtre à charbon doit être mis en place lorsque la hotte est utilisée
en version recyclage.
• Pour cela, il faudra utiliser le filtre à charbon actif d’origine (voir
Accessoires).
• Remplacement du filtre à charbon
Le filtre à charbon actif doit généralement être remplacé tous les
quatre mois (en fonction des conditions d’utilisation). Ce filtre ne
peut être ni lavé ni réutilisé.
Montage - Fig. 4
Enlever la grille
Placer le filtre à charbon pour couvrir la grille qui protège le moteur
d’aspiration de façon à ce que les fentes sur le filtre correspondent
aux attaches sur les côtés de la grille de protection du moteur.
Tourner le filtre à charbon dans le sens des aiguilles d’une montre
pour le bloquer en position. Remonter la grille.
• Pour le démontage, procédez dans l’ordre inverse.
• Lors de la commande d’un filtre de rechange, veuillez préciser la
désignation du modèle et la référence du produit. Ces données sont
indiquées sur la plaque signalétique à l’intérieur de l’appareil.
• Vous pouvez commander le filtre à charbon auprès de votre
magasin vendeur.
44
1
Fig. 4 - 341 D = deux filtres à charbon
DE 3161 D = un filtre à charbon
2
Page 12
Attention
• Il y a risque d’incendie si vous ne respectez pas les instructions
concernant le nettoyage de l’appareil et le remplacement ou le
nettoyage du filtre.
• La responsabilité du constructeur ne peut en aucun cas être
engagée dans le cas d’un endommagement du moteur ou
d’incendie liés à un entretien négligé ou au non respect des
consignes de sécurité précédemment mentionnées.

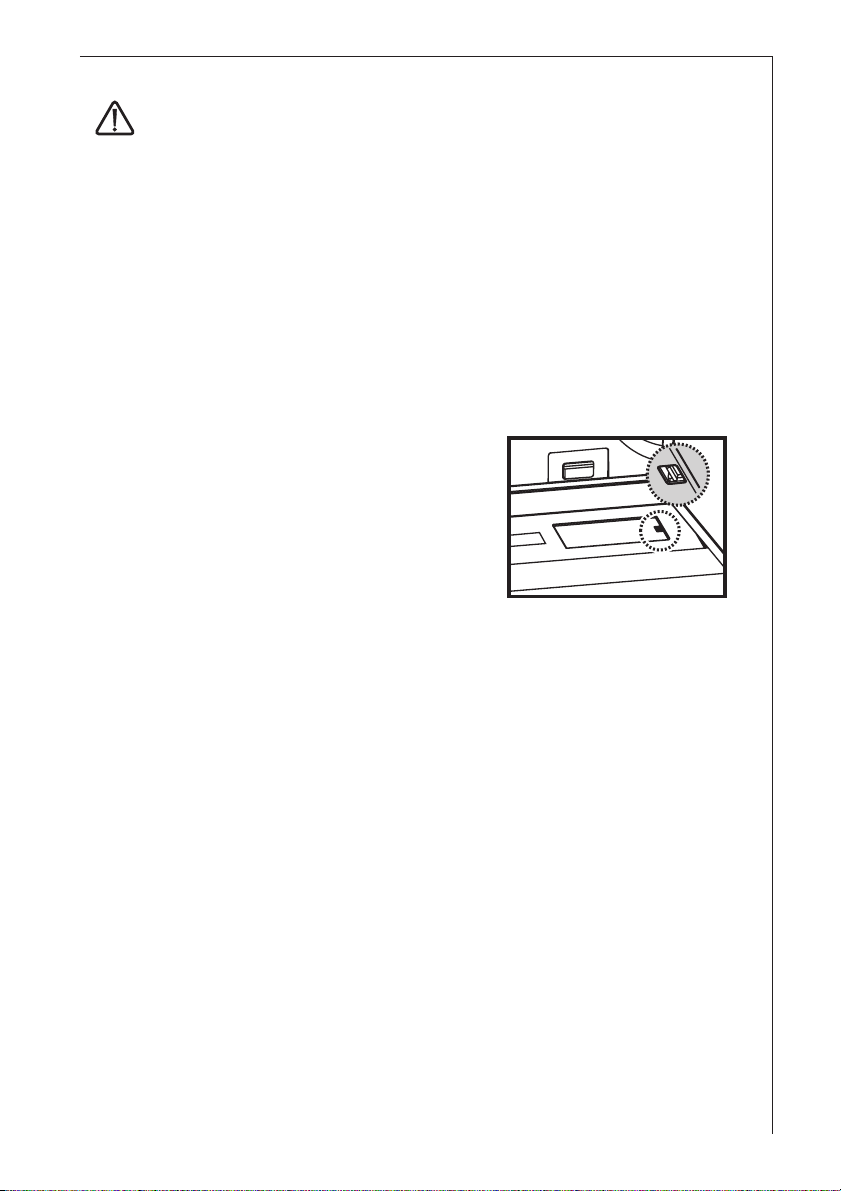

Remplacement de l´ampoule d’éclairage
• Mettez la hotte hors tension.
• Dévissez et retirez la protection de
l'ampoule avec un tournevis. Fig. 5.
• Remplacez l'ampoule défectueuse par
une ampoule du même type.
• Remontez la protection de l'ampoule.
• Si l'ampoule ne s'allume pas, vérifiez
qu'elle est correctement installée avant
d'appeler le Service Après-Vente.
Fig. 5
Nettoyage
• Attention: Débranchez l’appareil avant le nettoyage.
N’introduisez pas d’objets pointus dans la grille de protection du
moteur.
• Nettoyez les parties extérieures avec un détergent doux.
N’utilisez jamais de produits abrasifs ou caustiques, de détergents
corrosifs, de brosses ou de sablons à récurer.
• Nettoyez le bandeau des commandes et la grille du filtre à graisse
avec un chiffon légèrement imbibé d’un détergent doux.
• Il est très important de respecter les intervalles de remplacement du
filtre et de nettoyage. Le non respect peut entraîner un risque
d’incendie suite à l’accumulation de graisse dans le filtre.
Accessoires (en option)
Filtre à charbon Type 29
Attention! 341 D = deux filtres à charbon
DE 3161 D = un filtre à charbon
45
Page 13
Service Après-vente
Dans le cas de demandes de renseignement ou de pannes, veuillez
appeler notre service après-vente (voir la liste de nos différents points
de service après-vente).
Lors de l’appel, préciser :
1. La désignation du modèle
2. La référence
3. Le numéro de l’appareil
Ces données sont indiquées sur la plaque signalétique située à
l’intérieur de l’appareil et visible après ouverture de la grille du
filtre à graisse.
Sous réserve de modifications de construction et de coloris dans le
cadre du développement technique.
Service Après-vente
Pour les appareils commercialisés en France
Si une intervention s’avère nécessaire, le vendeur de votre appareil
est le premier habilité à intervenir. A défaut (déménagement de votre
part, fermeture du magasin où vous avez effectué l’achat,…) veuillez
consulter le Centre Contact Consommateurs qui vous communiquera
alors l’adresse d’un service après vente.
Signalez au service après vente le numéro PNC et le S-No (numéro
de série), que vous trouverez sur la plaque signalétique située sur
votre appareil.
Afin de répondre rapidement, nous vous recommandons de l’inscrire à
cet endroit.
PNC :
S-No :
46
Page 14
Caractéristiques techniques
341 D DE 3161
Dimensions (en cm):
Hauteur: 40 40
Largeur: 59,9 59,9
Profondeur: 27 (+21) 27 (+21)
Puissance nominale totale: 380 W 220 W
Moteur: 2 x 150 W 140 W
Eclairage: 2 x 40 W (E14) 2 x 40 W (E14)
Longueur du câble: 150 cm 150 cm
Branchement électrique: 220-240 V 220-240 V
Accessoires/Matériel de montage
1 clef anglaise (pour vis TORX).
1 espaceur
2 équerres
2 crochets
1 déflecteur
2 rondelles en plastique pour l’espaceur
2 prises de courant
1 vis 2,9x9,5 pour attacher le déflecteur/anneau de raccord à la
sortie extérieure
4 vis 4.5 x 16 (pour fixer la hotte latéralement)
8 vis 4.5 x 13 (pour fixer un panneau en bois à la porte du meuble)
2 vis 3.5 x 9.5 (pour fixer l’espaceur à la hotte)
2 vis 5 x 45 (pour fixer les crochets)
1 collerette Ø 120 mm
1 collerette de rétrécissement Ø 100-110-125
2 vis 5x18
2 vis 5x10 pour fixer les crochets
2 bagues pour fixer les crochets
47
Page 15
Branchement électrique
Consignes de sécurité pour l’électricien
Avant de brancher l’appareil, vérifier que la tension indiquée sur la
plaque signalétique correspond à celle du secteur. Si l’appareil est
muni d’une fiche de courant, il pourra être branché sur n’importe
quelle prise de courant installée conformément aux normes et facile
d’accès.
Si un branchement permanent est nécessaire, la hotte devra être
branchée par un électricien travaillant pour une entreprise d’électricité
agréée. Côté installation, il faudra prévoir un dispositif de protection sur
tous les pôles avec une course d’ouverture de contact d’au moins 3 mm.
Notre responsabilité ne peut être engagée pour les défauts résultants
du non respect des instructions précédemment mentionnées.
Branchement permanent uniquement par un électricien agréé!
Pour les appareils commercialisés par la France
Branchement électrique
Votre appareil ne peut être branché qu’en 230 V monophasé.
Vérifiez que la puissance de l’installation est suffisante et que les
lignes sont en bon état et peuvent supporter l’intensité absorbée par
l’appareil, compte tenu des autres appareils branchés.
Calibre des fusibles en ligne (un par phase) 10 A en 230 V.
Important
L’installation doit être réalisée conformément aux règles de l’art, aux
prescriptions de la norme NF.C 15.100 et aux prescriptions de l’E.D.F.
Dans le cas où l’appareil est relié aux canalisations électriques fixes,
un dispositif de séparation bipolaire ayant une distance d’ouverture
des contacts d’au moins 3 mm doit être prévu dans l’installation fixe.
Le cordon secteur est à 2 conducteurs (double isolation).
Si le câble d’alimentation est endommagé, il doit être remplacé par un
câble d’alimentation certifié. Cette opération ne peut être effectuée
que par une personne habilitée, par votre vendeur, ou par le fabricant.
NE PAS RACCORDER L'APPAREIL A LA TERRE.
Si vous disposez d'un socle de prise de courant comportant une mise
à la terre, vous pouvez l'utiliser pour le branchement, mais en aucun
cas le câble d'alimentation de l'appareil ne devra être relié à la terre.
L’appareil ne doit pas être raccordé à l’aide d’un prolongateur ou d’une
prise multiple.
Notre responsabilité ne saurait être engagée pour tout incident ou
accident provoqué par un raccordement électrique non conforme.
48
Page 16

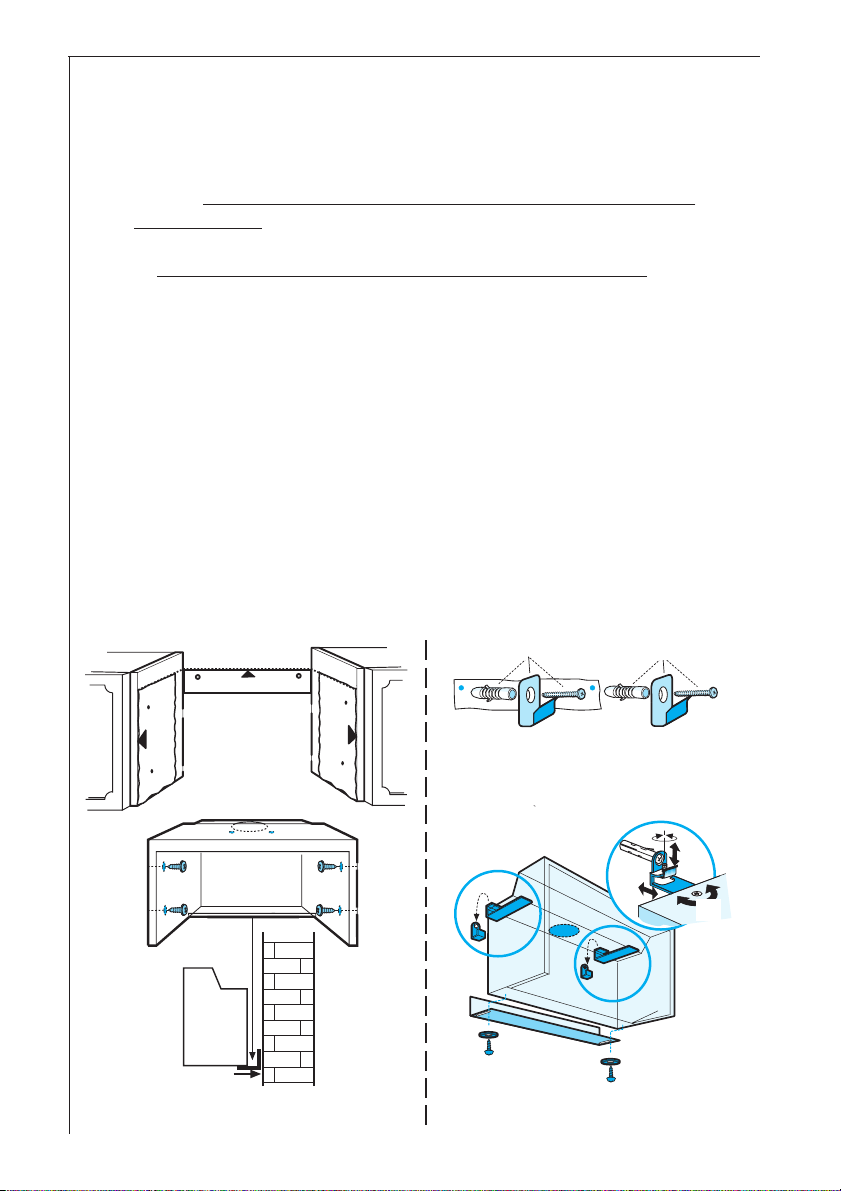

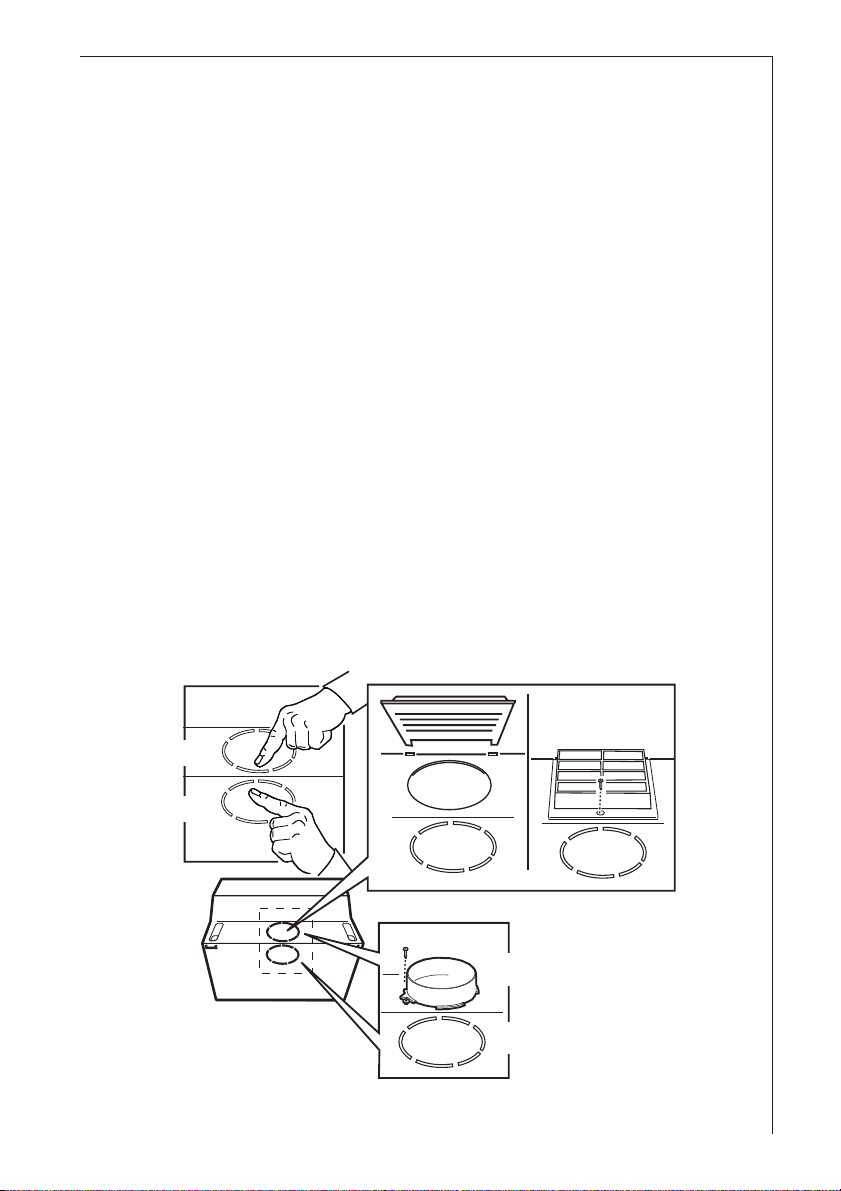

Avant de commencer l’installation
Ø 2,9 x 9,5
Ø 2,9 x 9,5
• Enlevez la grille d’aspiration.
Note: Cette opération doit être réalisée lorsque la hotte est
complètement installée.
• Vérifiez en outre qu’à proximité de la zone d’installation de la hotte
(dans une zone également accessible avec la hotte déjà montée), il
y a une prise électrique et qu’il est possible de se raccorder à un
dispositif d’évacuation de fumées vers l’extérieur (uniquement
Version aspirante).
• Choisissez le trou d’évacuation à utiliser- Fig. 6:
Uniquement version filtrante: utilisez UNIQUEMENT le trou
supérieur, vérifiez que celui-ci, une fois l’installation terminée, n’est
pas bouclé et qu’il y a un espace suffisant pour que les fumées et
vapeurs dépurées puissent facilement retourner dans la cuisine.
Appuyez fermement pour détacher la section démontable
(supérieure ou inférieure) qui ferme le trou d’évacuation et enlevezla.
Installez sur le trou d’évacuation ouvert, la bague de raccordement
(encastrement à baïonnette) (Seulement “Version évacuation
extérieure”) ou le déflecteur (Seulement “Version recyclage”).
Dessus
Arrière
Fig. 6
Dessus
Dessus
Arrière
49
Page 17

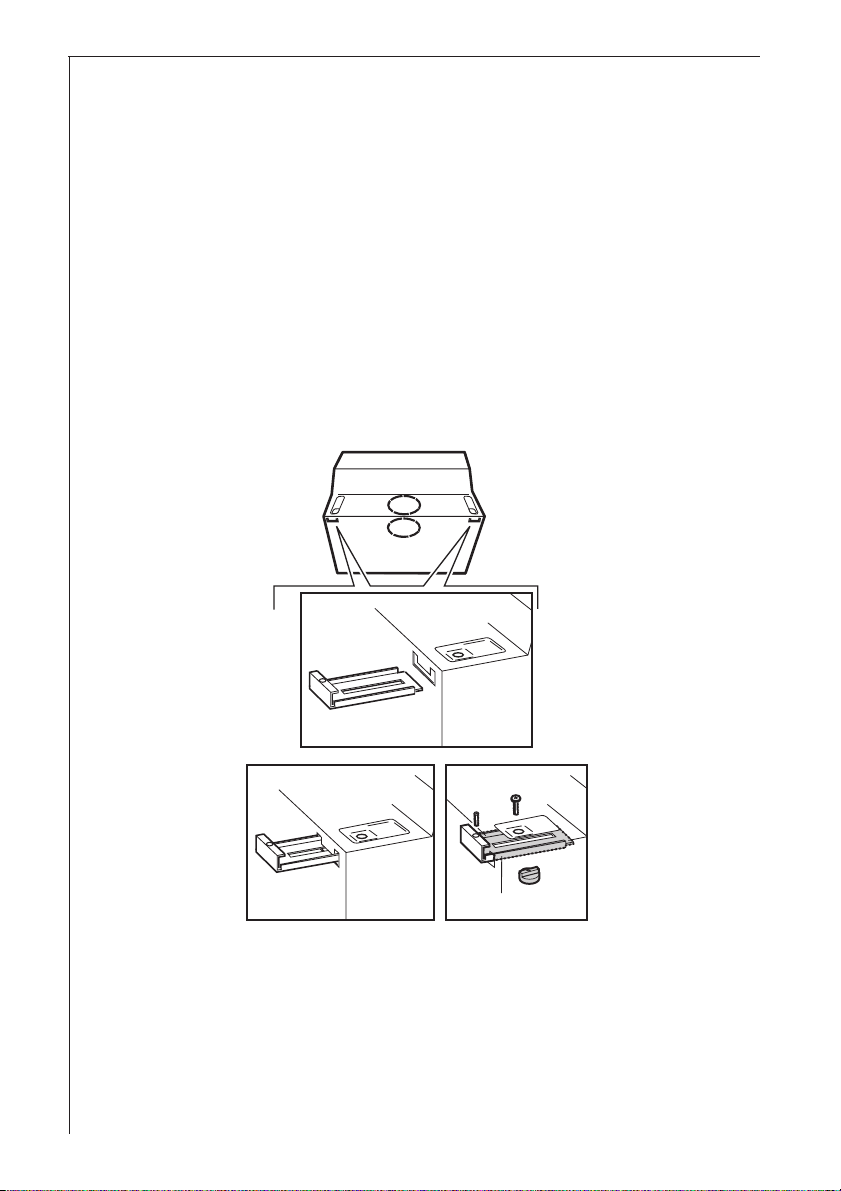

• Vérifiez que les meubles latéraux, entre lesquels la hotte sera
installée, sont suffisamment robustes pour l’installation de la hotte.
Dans le cas contraire, montez les étriers d’accrochage au mur, à
utiliser comme support supplémentaire:
a. Insérez chaque étrier, de l’arrière vers l’intérieur, au moyen des
fentes spécialement conçues à cet effet.
b. Fixez les étriers avec les vis et douilles taraudées.
Vissez sur les étriers les vis sans tête jusqu’à moitié de course;
elles serviront, au moment de l’installation, pour régler la position de
la hotte. Fig. 7
Note: la position des étriers peut être réglée durant l’installation en
desserrant ou en resserrant de manière adéquate les vis qui les
fixent à la hotte.
Vue arrière
50
Fig. 7
Ø 5x18
Ø 5x10
Page 18

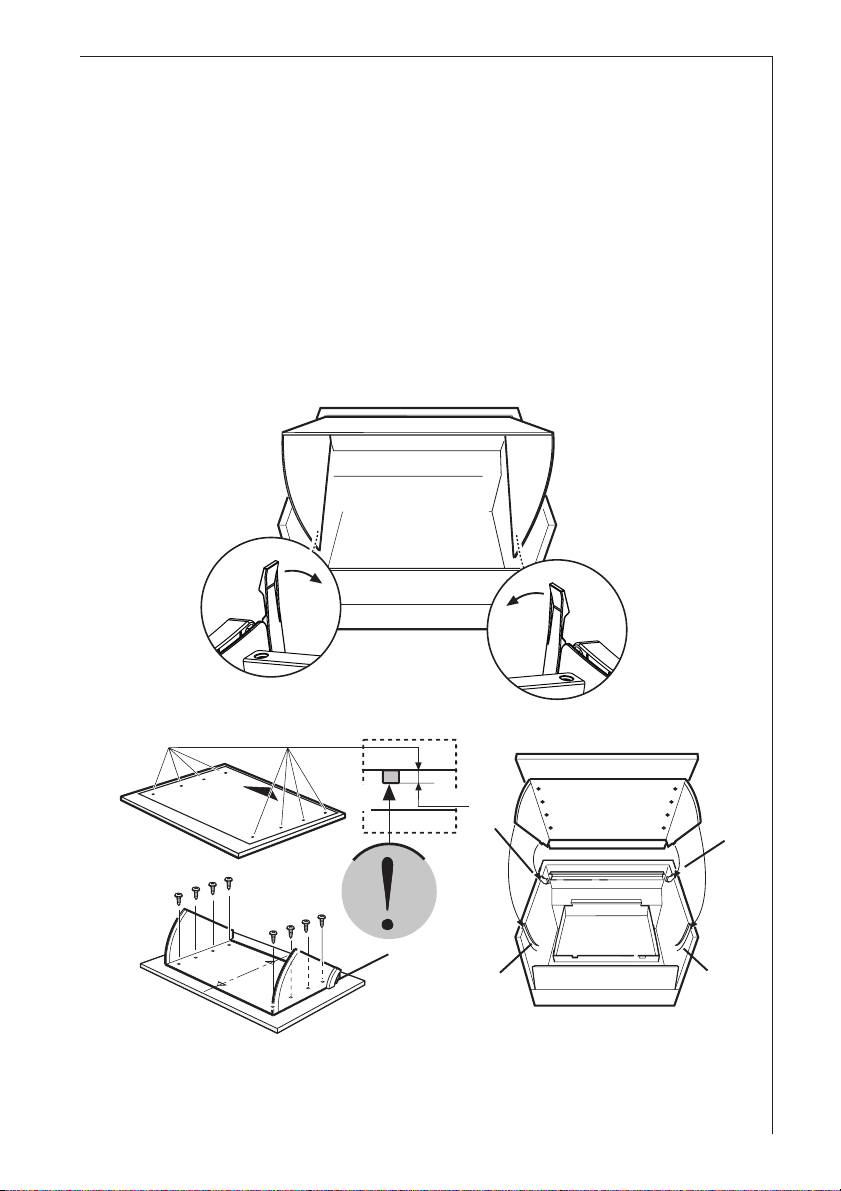

Fixer un panneau au auvent
• Enlever le auvent (en tournant les arrêts I-Fig. 8).
• Placet le gabarit de perçage N3 sur le rétro du panneau (Fig. 9,J- la
flèche sur le gabarit doit coïncider avec le bord supérieur du
panneau), effectuer des trous aveugles (K-Fig. 9).
• Positionner le auvent sur le rétro du panneau et fixer avec 8 vis
(Fig. 9,L).
• Installer le auvent sur la hotte en l’introduisant tout d’abord dans les
glissières en haut (Fig. 10-M1), ensuite dans les glissières du bas
10-M2).
I
I
Fig. 8
Ø 2,5mm x 6mm max
J
N3
L
Ø 4,5 x 13
K
Fig. 9
6mm
M1
M2
M1
M2
Fig. 10
51
Page 19
Installation de la hotte
• Utilisez le gabarit de forage N2 (*), placet le gabarit sur les bords
antérieurs du meuble (meuble à droite, côté B) – (meuble à gauche,
côté C) SANS PRENDRE EN CONSIDÉRATION L’ÉPAISSEUR
DES PORTES, forez comme indiqué. Fig. 11
• SEULEMENT si les murs ne sont pas assez solides:
a. Si nécessaire, fixez la hotte au mur, appliquez le gabarit N1 sur la
paroi de manière que le bord supérieur de celle-ci coïncide avec
le bord supérieur du gabarit. N2. Fig. 11-12
b. forez comme indiqué, fixez au mur avec 2 crochets R, avec vis et
chevilles. Fig. 12
c. Accrochez la hotte aux crochets et réglez la position de la hotte
avec les vis sans tête S1 qui règlent la position des étriers
d’accrochage, avec les vis S2. Fig. 12
• Fixez la hotte aux meubles latéraux avec 4 vis P. Fig. 11
• Montez l’angulaire inférieur Q à la hotte avec deux vis et rondelles
en plastique T, qui sera utilisé pour couvrir des espaces éventuels
entre l’arrière de la hotte et la paroi. Fig. 11-12
• Fixer la grille.
N1
C
B
N1
Ø 5 x 45
RR
52
N2
Fig. 11
P
Ø 4,5 x 16
Q
N2
S1
P
S2
Q
T
Ø 3,5 x 9,5
T
Fig. 12
Page 20
70
Page 21
71
Page 22
From the Electrolux Group. The world´s No.1 choice.
The Electrolux Group is the world´s largest producer of powered appliances for kitchen, cleaning
and outdoor use. More than 55 million Electrolux Group products (such as refrigerators, cookers,
washing machines,vacuum cleaners, chain saws and lawn mowers) are sold each year to a
value of approx. USD 14 billion in more than 150 countries around the world.
AEGElectrolux
Addington Way
Luton
Bedfordshire
LU4 9QQ
http://www.aeg.co.uk
AEG Hausgeräte GmbH
Postfach 1036
D-90327 Nürnberg
http://www.aeg.hausgeraete.de
© Copyright by AEG
LI2Y5A Ed. 09/06
Loading...
