Geachte klant,

Lees deze informatie aandachtig door. Lees vooral het hoofdstuk “Veiligheid” op de eerste pagina’ s. Bewaar dit boekje goed, zodat u nog eens iets kunt nalezen. Geef het door aan een eventuele volgende eigenaar van het apparaat.

• Bij technische problemen kunt u altijd contact opnemen met de AEG service-afdeling, zie hoofdstuk “Klantenservice”.

Afvalverwerking

Verpakkingsmateriaal verwijderen

• Alle verpakkingsdelen zijn recyclebaar, folies en piepschuim onderdelen zijn overeenkomstig gecodeerd. Verpakkingsmateriaal en eventuele oude apparaten moeten op de juiste manier worden weggegooid.

• Houd u aan de landelijke en plaatselijke voorschriften en let op de materiaalaanduiding (materiaalscheiding, afvalverzameling, inzamelpunten).

Aanwijzingen voor het weggooien

• Het apparaat mag niet bij het huisvuil worden gezet.

• Informatie over afhaaltijden of inzamelplaatsen krijgt u bij de gemeentelijke reinigingsdienst of het gemeentehuis.

• Waarschuwing! Afgedankte apparaten moeten voor het weggooien onbruikbaar worden gemaakt. Aansluitsnoer verwijderen (eerst de stekker uit het stopcontact trekken resp. bij vaste aansluiting de aansluiting door een vakman laten demonteren).

Gedrukt op milieuvriendelijk gefabriceerd papier. Wie milieubewust denkt, handelt ook zo...

Page 3

Inhoudsopgave

Veiligheidsaanwijzingen 24

voor de gebruiker 24 voor de keukenmeubel-monteur 24

Algemeen 2 6

Gebruik als afzuigkap 26 Gebruik als recirculatiekap 27

Bediening van de afzuigkap 28

Controle-inrichting voor vet- en koolfilters 29 LED-indicatie vetfilter 29 LED-indicatie koolfilter 29 Reset verzadigingsindicatie 29

Onderhoud 30

Metalen vetfilters 30 Demonteren van de metalen vetfilters 30 Koolfilter 31 Vervangen van de gloeilamp 32

Reiniging 3 3

Extra leverbare accessoires 3 3

Klantenservice 33

Garantievoorwaarden 3 5

T echnische gegevens 37

Accessoires/Montagemateriaal 37

Elektrische aansluiting 38

Veiligheidsaanwijzingen voor de elektro-installateur 38 Installatie 39

Page 4

Veiligheidsaanwijzingen

voor de gebruiker

• U dient erop te letten dat op ingeschakelde kookzones en gasbranders altijd een pan staat, opdat het apparaat niet door te sterke hitte-ontwikkeling wordt beschadigd. Bij olie-, gas- en kolenfornuizen dient open vuur beslist te worden vermeden.

• Bovendien moet bij het frituren op een fornuis of kookplaat de frituurpan tijdens het gebruik altijd in het oog worden gehouden.

• De olie in de frituurpan kan door oververhitting vlam vatten.

• Bij gebruik van verontreinigde olie kan nog makkelijker zelfontbranding ontstaan.

• Wij wijzen u erop dat door oververhitting brand kan ontstaan.

• Flamberen onder de afzuigkap is niet toegestaan.

• Bij alle werkzaamheden aan de afzuigkap, ook bij het vervangen van de lamp, moet het apparaat spanningloos worden gemaakt (zekering in de huisinstallatie uitschakelen).

• Het is belangrijk dat u tijdig de filters vervangt resp. reinigt. Anders bestaat ten gevolge van vetafzetting brandgevaar.

voor de keukenmeubel-monteur

• De afvoerbuis moet bij gebruik als afzuigkap een diameter van 150 mm hebben. Als een afvoerbuis in wand of dak met een diameter van 125 mm al aanwezig is, kan het meegeleverde verloopstuk, 150/125 mm, worden gebruikt. Samen met het verloopstuk kan de afvoerslang 125 mm Ø worden gemonteerd (extra leverbaar accessoire ABS 125, Enr. 942 1 18 612).

• Als de keukenluchtjes door de buitenmuur naar buiten worden geleid, is een telescoop-muurkast (extra leverbaar accessoire MKZ, E-nr. 942 118 609) nodig.

• Bij de montage van de afzuigkap moeten de volgende

minimale afstanden van de bovenkant van de kookzones of gasbranders tot de onderkant van de afzuigkap worden aangehouden: elektrisch fornuis 500 mm gasfornuis 650 mm kolen- en oliefornuis min. 700 mm

Page 5

• Bij gelijktijdig gebruik van het apparaat als afzuigkap en stookplaatsen mag in de ruimte waar de stookplaats zich bevindt de onderdruk niet groter dan 4P A (4x10-5 bar) zijn.

• De afgewerkte lucht mag niet in een kanaal dat bestemd is voor de afvoer van rook-/verbrandingsgassen of een schacht die dient voor de ontluchting van ruimten met stookplaatsen geleid worden.

• Als u de afgewerkte lucht in een niet in gebruik zijnd kanaal dat is bestemd voor de afvoer van rook-/verbrandingsgassen wilt leiden, raden wij u aan de schoorsteenveger om toestemming te vragen. Voor het afvoeren van de afgewerkte lucht moeten de plaatselijke voorschriften in acht genomen worden.

• Bij gebruik als afzuigkap moet gezorgd worden voor een voldoende grote toevoeropening, die ongeveer even groot als de afvoeropening moet zijn.

• Op grond van landelijke bouwvoorschriften gelden voor het gemeenschappelijk gebruik van afzuigkappen en toestellen die zijn aangesloten op een verbrandingsgaskanaal/schoorsteen, zoals kolen

- of oliekachels en gasovens in dezelfde ruimte, bepaalde beperkingen.

• Het gemeenschappelijke, ongevaarlijke gebruik van schoorsteengebonden toestellen en afzuigkappen is alleen gewaarborgd, als ruimte en/of woning door een geschikte toevoeropening van ca. 500-600 cm2 van buiten geventileerd zijn, waardoor bij lopende afzuigkap een onderdruk vermeden wordt.

• Omdat in ruimten zonder rookkanaalafvoer de regel geldt “toevoeropening even groot als afvoeropening” kan door de grotere opening van 500-600 cm2 de werking van de afvoerinrichting nadelig beïnvloed worden.

• Het gebruik van het apparaat als recirculatiekap is onder de genoemde omstandigheden zonder gevaar en valt niet onder bovengenoemde voorschriften.

• Het apparaat functioneert als afzuigkap alleen optimaal als u het volgende in acht neemt:

- korte, rechte afvoerverbindingen

- zo min mogelijk bochten in de buis

- buizen niet met scherpe hoeken maar met flauwe bochten laten verlopen

- zo groot mogelijke buisdiameter (bij voorkeur dezelfde diameter als de afvoeropening).

• Als u deze basisregels niet in acht neemt, moet u rekening houden met aanzienlijk vermogensverlies en verhoogd bedrijfsgeluid.

Page 6

Algemeen

Gebruik als afzuigkap

• Het apparaat wordt als afzuigkap geleverd en kan in combinatie met een koolfilter (extra leverbaar accessoire) als recirculatiekap worden gebruikt.

• Daarvoor is een origineel AEG koolfilter nodig (zie “Extra leverbare accessoires”).

• De lucht wordt met behulp van een op de afvoeropening D aan te brengen buis naar buiten geleid, afb. 1.

• Voor de beste afzuigprestaties moet de afvoerbuis dezelfde diameter hebben als de afvoeropening.

Als een afvoerbuis in wand of dak met een diameter van 125 mm al aanwezig is, kan het meegeleverde verloopstuk, 150/125 mm, worden gebruikt. Het bedrijfsgeluid wordt dan iets hoger. Samen met het verloopstuk kan de afvoerslang 125 worden gemonteerd (extra leverbaar accessoire ABS 125, E-nr. 942 1 18 612).

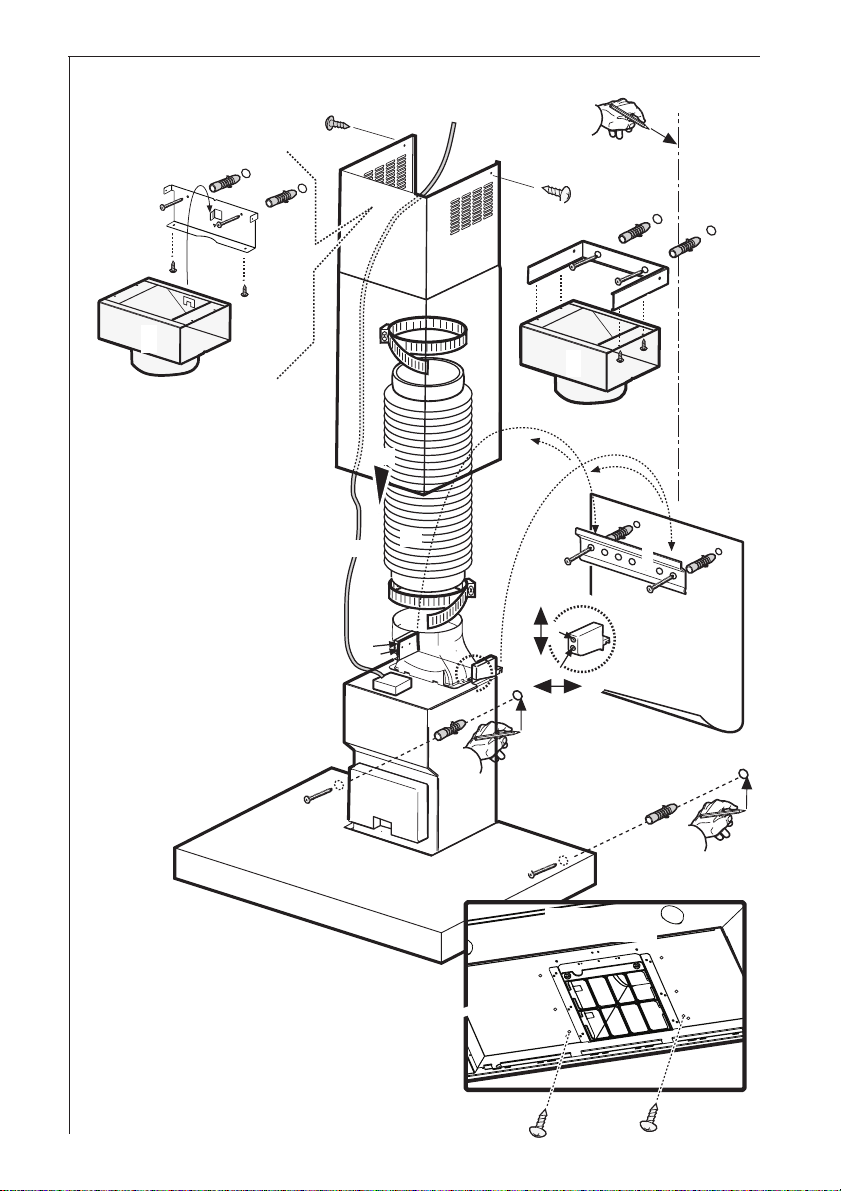

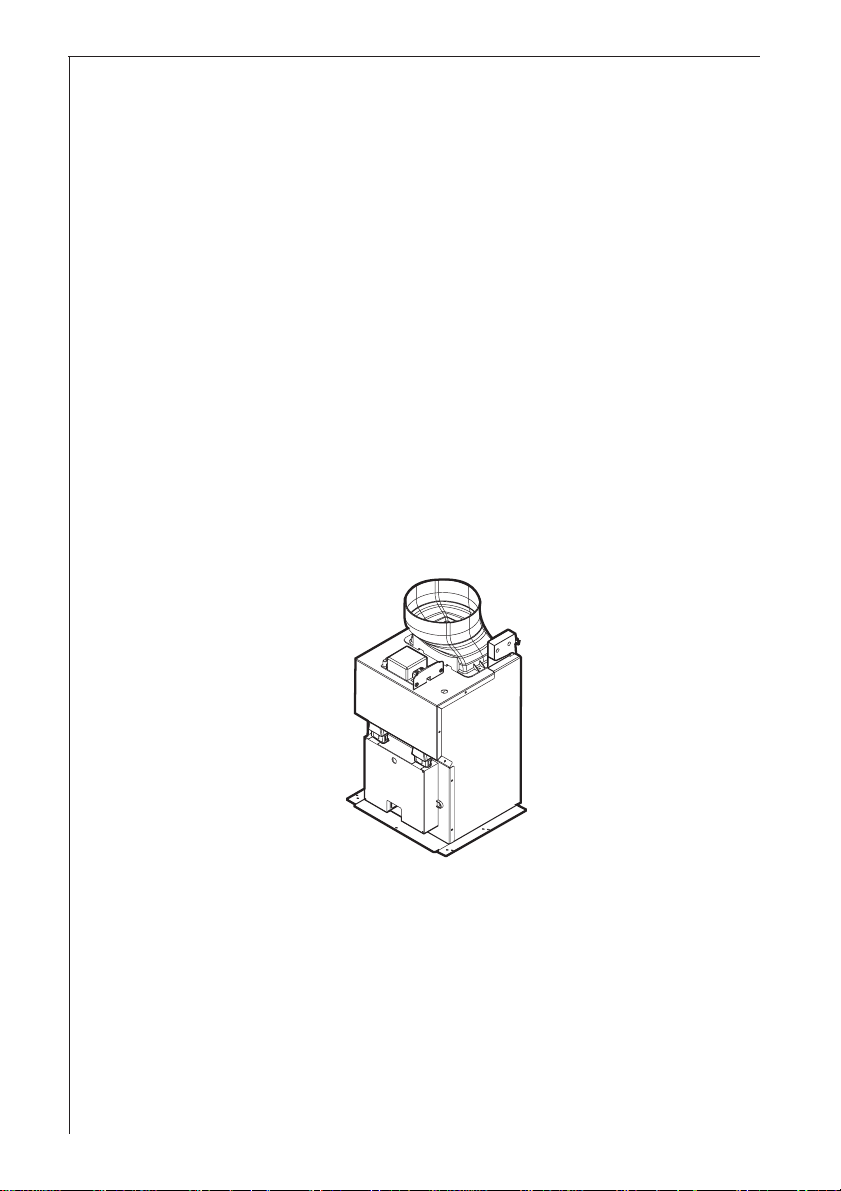

afb. 1

• Als de keukenluchtjes door de buitenmuur naar buiten worden geleid, is een telescoop-muurkast (extra leverbaar accessoire MKZ, E-nr. 942 118 609) nodig.

Page 7

Gebruik als recirculatiekap

• De lucht wordt door koolfilters gefilterd en door het bovenste rooster aan de luchtafvoer weer de keuken in geleid.

• Voor gebruik als recirculatiekap is een origineel AEG koolfilter KF20 (extra leverbaar accessoire) nodig.

• De luchtgeleider met vier schroeven Ø 2,9x6,5 mm bevestigen (2 schroeven voor model DD 8623). afb. 2.

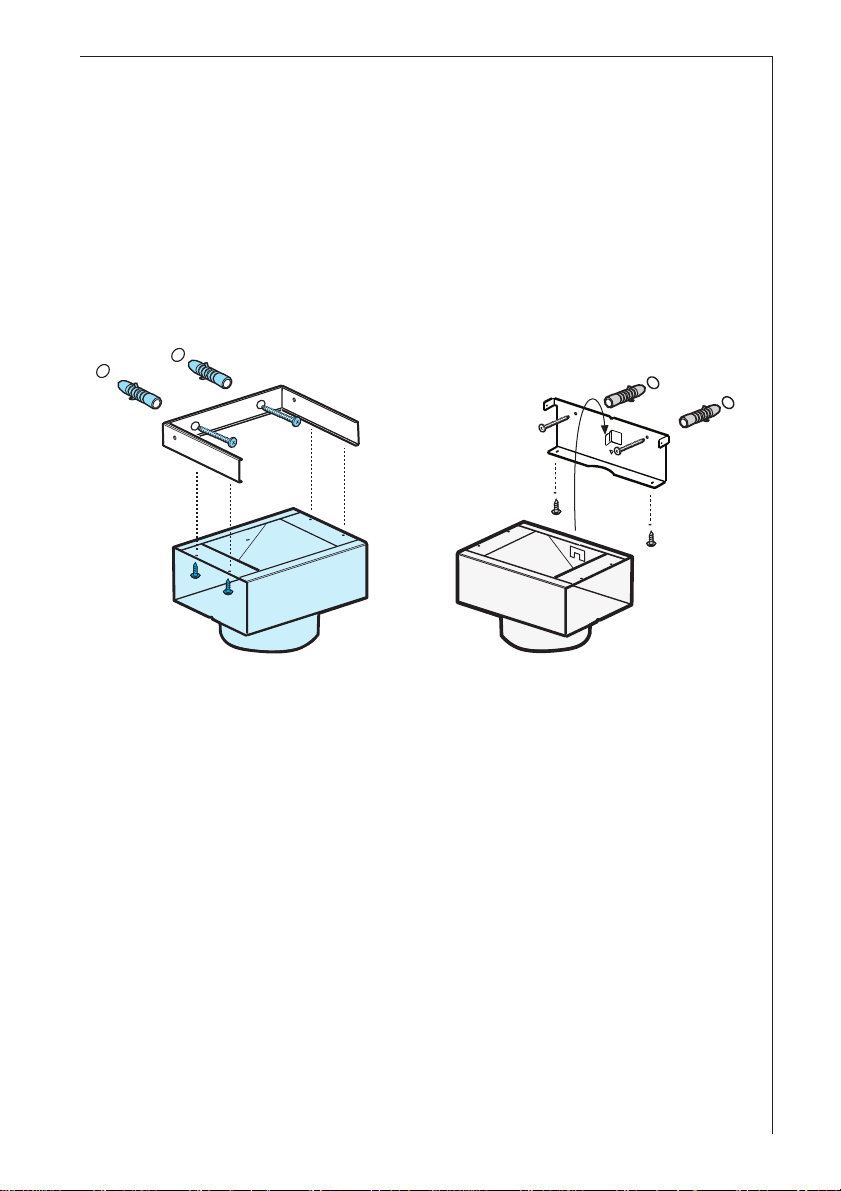

afb. 2 - DD 8693 afb. 2 - DD 8623

Page 8

Bediening van de afzuigkap

• De afzuigkap is voorzien van een motor met regelbaar toerental. Wij raden u aan de kap enkele minuten voordat u met koken begint in te schakelen en ca. 15 minuten nadat u klaar bent met koken verder te laten lopen, opdat alle luchtjes worden verwijderd. De schakelaars bevinden zich aan de voorkant van de kap:

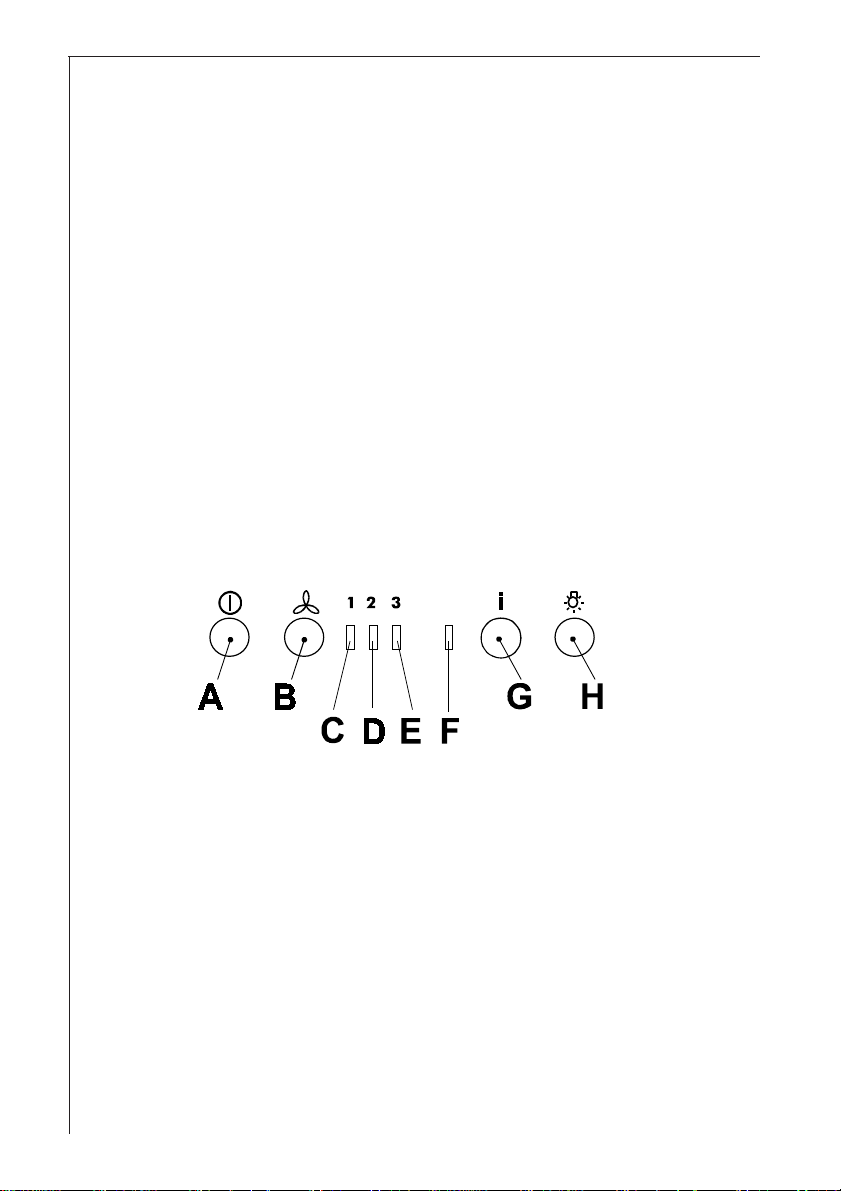

A - uitschakelen B - inschakelen en stand 1-2-3- kiezen C - indicatie stand 1 en vetfilter verzadigd (LED) (lampje knippert) D - indicatie stand 2 en koolfilter verzadigd (LED) (lampje knippert) E - indicatie stand 3 (LED) F - indicatie intensief-stand (LED) G - inschakelen intensief-stand:

Na 5 minuten intensief-stand schakelt de kap op de eerder ingestelde stand terug resp. uit, als geen stand is ingesteld. Om de intensief-stand eerder te beëindigen, knop A of B indrukken.

H - in-/uitschakelen verlichting

Als het apparaat of de bedieningselementen niet functioneren: minstens 5 seconden de stroomverzorging naar de kap onderbreken en dan opnieuw inschakelen.

Page 9

Controle-inrichting voor vet- en koolfilters

Deze afzuigkap beschikt over een inrichting die aangeeft wanneer het vetfilter gereinigd resp. het koolfilter vervangen moet worden (bij gebruik als recirculatiekap met koolfilter). Deze kap wordt door de fabriek zonder koolfilter geleverd, daarom is de verzadigingsindicatie voor het koolfiter uitgeschakeld. Als de kap echter met koolfilter in gebruik wordt genomen, dan moet deze verzadigingsindicatie als volgt worden ingeschakeld: T oets A en B tegelijk 3 seconden ingedrukt houden. Eerst gaat alleen de LED-indicatie vetfilter C branden. Zodra ook de LED-indicatie koolfilter D gaat branden is de verzadigingsindicatie ingeschakeld. Om de indicatie uit te schakelen: toets A en B tegelijk 3 seconden ingedrukt houden tot de LED-indicatie koolfiter D uitgaat.

LED-indicatie vetfilter (C)

De LED-indicatie C knippert als de vetfilters moeten worden gereinigd. Dat is na ca. 40 gebruiksuren het geval. Zie hoofdstuk “Onderhoud Metalen vetfilters”.

LED-indicatie koolfilter (D)

De LED-indicatie D knippert als het koolfilter moet worden vervangen. Dat is na ca. 160 gebruiksuren het geval. Zie hoofdstuk “Onderhoud Koolfilter”.

Reset verzadigingsindicatie

Na reinigen van de vetfilters resp. vervangen van het koolfilter toets G en H tegelijk 3 seconden ingedrukt houden tot de LED-indicatie vetfilter C of koolfilter D niet meer knippert.

Page 10

Onderhoud

• Voordat u werkzaamheden aan het apparaat gaat uitvoeren, eerst de stekker uit het stopcontact trekken.

Metalen vetfilters

• De metalen vetfilters hebben de taak om de vetdeeltjes die bij het koken ontstaan, op te zuigen en worden altijd, d.w.z. zowel bij gebruik als afzuigkap als bij gebruik als recirculatiekap, gebruikt. De metalen vetfilters moeten elke 4 weken worden gedemonteerd en in de afwasautomaat of met de hand worden schoongemaakt.

Demonteren van de metalen vetfilters

• Schuif de vergrendeling van de metalen vetfilters eerst naar voren en trek de cassette dan naar beneden, afb. 3.

Reinigen met de hand

Metaalfiltercassette ca. 1 uur in heet water met een vetoplossend schoonmaakmiddel weken en daarna met heet water afspoelen. Proces evt. herhalen. Cassette afdrogen en weer inzetten.

Afwasautomaat

Metaalfiltercassette in de afwasautomaat zetten. Sterkste programma en hoogste temperatuur (min. 65°C) kiezen. Proces evt. herhalen. Cassette afdrogen en weer inzetten.

Machinaal reinigen van de metalen vetfilters kan tot lichte verkleuringen leiden, die echter geen invloed op de werking hebben.

• De binnenkant van de kap alleen met een warm sopje reinigen. Geen scherpe reinigingsmiddelen, borstels of schuurmiddelen gebruiken!

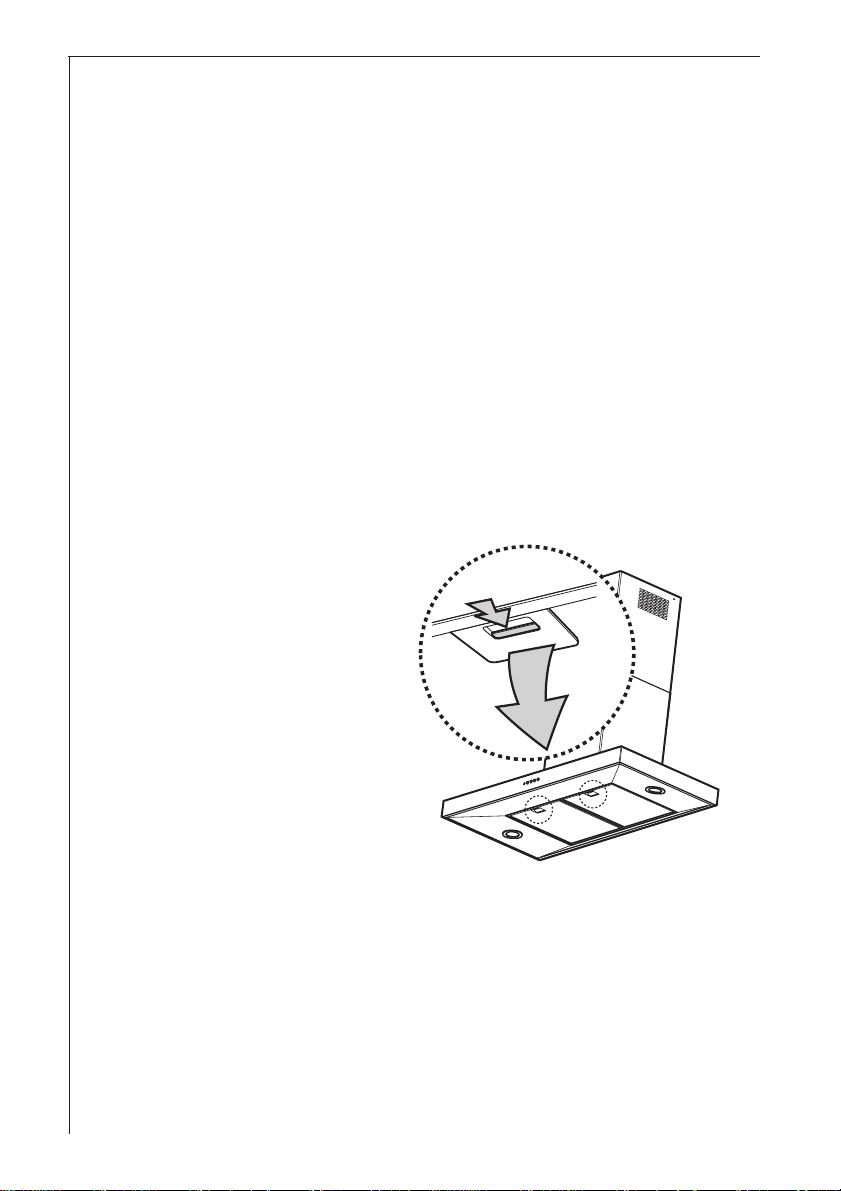

afb. 3

Page 11

Koolfilter

• Het koolfilter moet worden gebruikt, als het apparaat als recirculatiekap wordt gebruikt.

• Daarvoor is een origineel AEG koolfilter nodig (zie “Extra leverbare accessoires”).

• Reinigen/vervangen van het koolfilter In tegenstelling tot andere koolfilters kan het LONG LIFE koolfilter gereinigd en gereactiveerd worden. Bij normaal gebruik van de kap moet het filter eens per twee maanden worden gereinigd. Dat kunt u het beste in de afwasautomaat doen. Normaal reinigingsmiddel gebruiken en de hoogste temperatuur kiezen (65°C). Het filter moet apart worden afgewassen, opdat zich geen etensresten op het filter vastzetten die later nare luchtjes kunnen veroorzaken. Om de kool weer te activeren, moet het filter in de oven worden gedroogd. Bovenen onderwarmte en een temperatuur van maximaal 100°C kiezen en het filter 10 minuten lang drogen. Na ca. 3 jaar moet het filter worden vervangen, omdat dan het vermogen om wasem op te nemen ca. 50% minder is geworden.

• Montage Het frame b van het filter c losnemen: daartoe bevestigingsknoppen

a 90° draaien, filter c inzetten en koolfilterframe d weer bevestigen. Afb. 4.

Het koolstofmatje in het frame zetten en alles weer op z’n plek (d) bevestigen.

• Om het filter los te nemen in omgekeerde volgorde te werk gaan.

• Bij bestelling van een nieuw filter modelnaam en E-nr. opgeven. Deze gegevens vindt u op het typeplaatje aan de binnenzijde van het apparaat.

• Het koolfilter kunt u bestellen bij de service-afdeling van AEG.

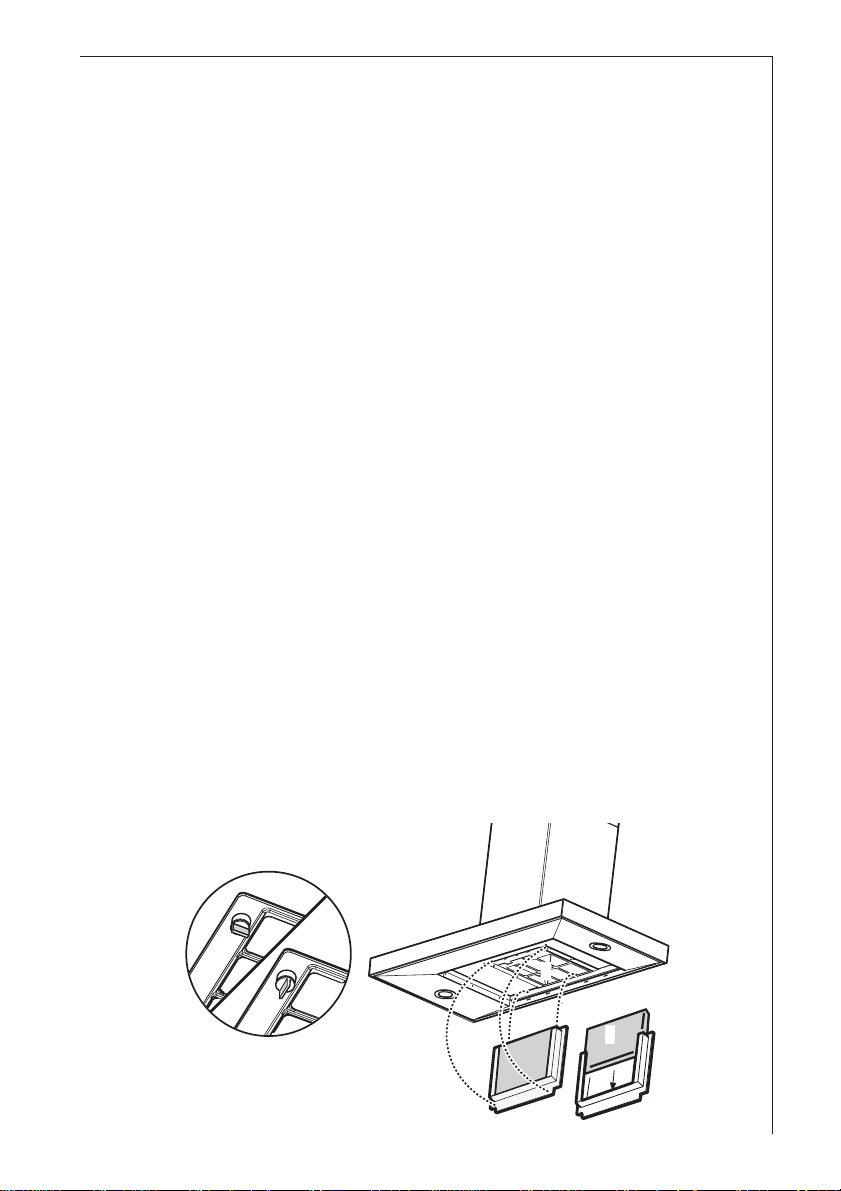

afb. 4

Page 12

Attentie

• Als u deze aanwijzingen m.b.t. reiniging van het apparaat en vervanging resp. reiniging van de filters niet opvolgt, kan dat tot brand leiden. Deze aanwijzingen beslist opvolgen!

• De fabrikant is niet aansprakelijk voor schade aan de motor of schade t.g.v. brand die het gevolg zijn van ondeskundig onderhoud of niet opvolgen van de bovengenoemde veiligheidsvoorschriften.

Vervangen van de gloeilamp

• Stekker uit het stopcontact trekken.

• Afdekkapje van de lamp m.b.v . een schroevendraaier losmaken en verwijderen, afb. 5.

• Defecte lamp door een gelijkwaardige lamp vervangen.

• Afdekkapje weer monteren.

• Voordat u contact opneemt met onze service-afdeling, omdat de gloeilamp niet brandt, eerst controleren of de lamp stevig vast zit.

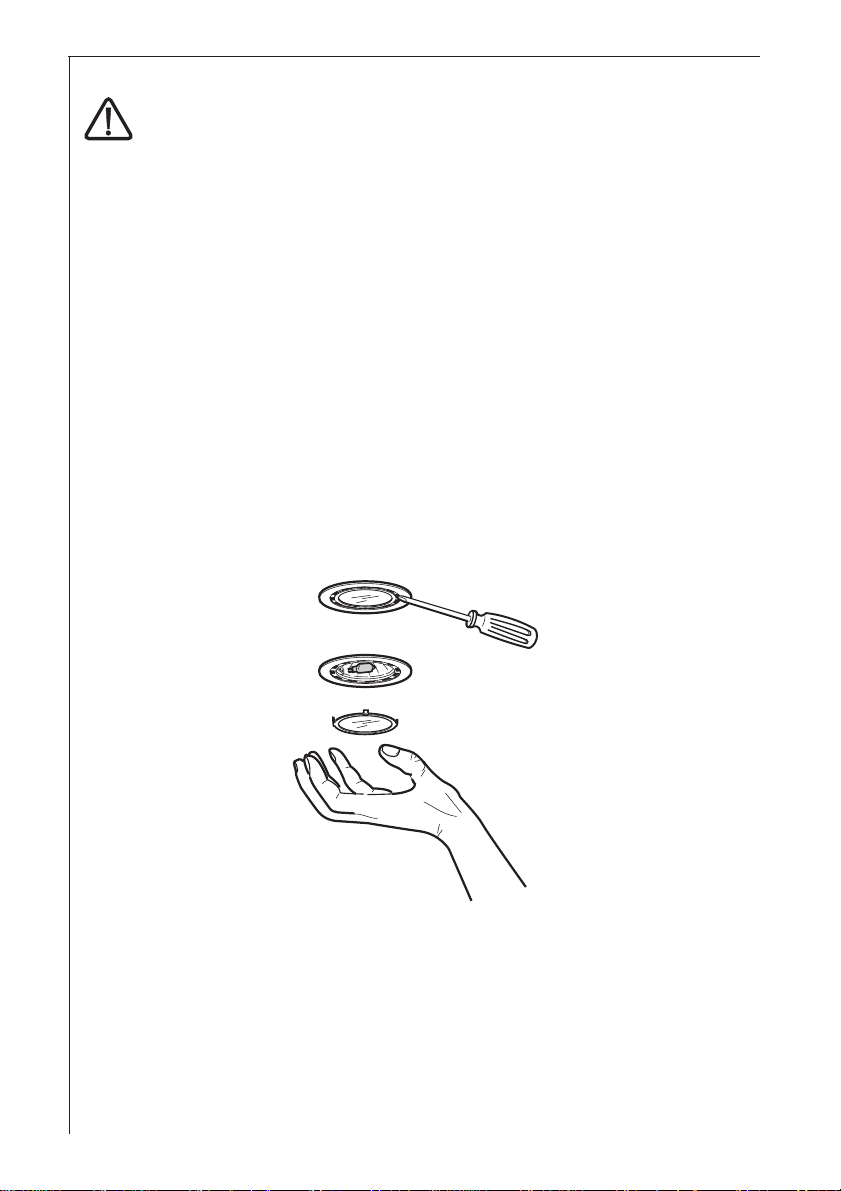

afb. 5

Page 13

Reiniging

• Attentie: eerst de stekker uit het stopcontact trekken. Geen spitse voorwerpen in het beschermrooster van de motor steken.

• De buitenkant van het apparaat met een mild sopje reinigen. Gebruik geen scherpe reinigingsmiddelen, borstels of schuurmiddel.

• Het bedieningspaneel en het vetfilterrooster alleen met een vochtige doek en mild afwasmiddel reinigen.

• Het is belangrijk om op tijd de filters te vervangen resp. te reinigen. Als u deze aanwijzingen niet opvolgt, kan t.g.v . vetafzetting brandgevaar ontstaan.

Extra leverbare accessoires

muurkast MKZ 125 610 899 004 muurkast MKZ 150 942 1 18 609 afvoerbuis ABS 150, 150 mm Ø 942 1 18 613 afvoerbuis ABS 125, 125 mm Ø 942 1 18 612 koolfilter KF20 942 120 600

Klantenservice

Geef in geval van storing onze service-afdeling onderstaande gegevens door:

1. modelaanduiding

2. E-nummer

3. F-nummer Deze gegevens vindt u op het typeplaatje op de binnenzijde van de afzuigkap, achter de vetfilters.

Constructie- en kleurwijzigingen in het kader van de technische ontwikkeling voorbehouden.

Page 14

Klantenservice

Als u vragen hebt waar deze gebruiksaanwijzing geen antwoord op geeft, kunt u de volgende afdelingen raadplegen: Consumentenbelangen (voor algemene, product- of tel. (0172) 468 172 gebruiksinformatie) fax (0172) 468 470 Storingen / reparaties (voor bezoek servicetechnicus) tel. (0172) 468 300

fax (0172) 468 255

Belangrijk!

Houd bij het opgeven van een storing altijd het E-nr. en F-nr . van uw apparaat bij de hand. Deze nummers vindt u op de binnenzijde van de afzuigkap, nadat u de vetfilters hebt losgenomen en kunt u het beste hieronder noteren.

E-nr. ......

F-nr. ......

Bereid het gesprek altijd goed voor. Zo vergemakkelijkt u de diagnose en de beslissing of bezoek van een servicetechnicus nodig is. Geef zo nauwkeurig mogelijk op:

- Hoe doet de storing zich voor?

- Onder welke omstandigheden treedt de storing op? Aan de hand van deze informatie kan onze service-afdeling de juiste voorbereidingen treffen, zodat het apparaat bij het eerste bezoek van de servicetechnicus weer hersteld kan worden. Op deze manier hoeft u slechts één maal thuis te blijven.

Page 15

Garantievoorwaarden

Onze producten worden met de grootst mogelijke zorgvuldigheid geproduceerd. Desondanks kan het voorkomen dat er een defect optreedt. Onze servicedienst zal dit op verzoek herstellen, zowel binnen als buiten de garantietermijn. De levensduur van het product wordt daardoor niet negatief beïnvloed.

Onderstaande garantievoorwaarden zijn gestoeld op de EU Richtlijn 99/44/EG en het Burgerlijk Wetboek. De daaruit voortvloeiende rechten blijven onverlet. Ook de garantieverplichtingen van de verkoper naar de eindgebruiker blijven onaangetast.

Voor dit product verlenen wij garantie volgens onderstaande voorwaarden:

1. Wij verhelpen kosteloos met inachtneming van de voorwaarden 2 tot en met 15

gebreken aan het product die zich openbaren binnen 24 maanden vanaf de datum van levering aan de eindgebruiker. In geval van professioneel of daarmee gelijk te stellen gebruik is de garantie beperkt tot 12 maanden. Voor tweedehands producten geldt eveneens een termijn van 12 maanden.

2. De garantieprestatie houdt in dat het product kosteloos wordt teruggebracht in de

toestand die het had voor het defect optrad. Gebrekkige onderdelen worden hersteld of vervangen. Kosteloos vervangen onderdelen worden ons eigendom.

3. Het gebrek moet terstond gemeld worden om mogelijke verdere schade te

voorkomen. De garantieaanspraak vervalt indien het gebrek niet binnen twee maanden na vaststelling is gemeld.

4. Voor een beroep op garantie dient het aankoopbewijs met aankoop- en/of

leveringsdatum te worden overlegd. Bij ontbreken daarvan dient ander overtuigend bewijs te worden overlegd.

5. De garantie heeft geen betrekking op schade aan kwetsbare onderdelen, zoals

(vitrokeramisch) glas, kunststof, rubber, die ontstaan is door onzorgvuldig gebruik.

6. De garantie heeft geen betrekking op kleine afwijkingen van de gestelde kwaliteit die

voor de waarde en deugdelijkheid van het product onbeduidend zijn.

7. De garantie geldt evenmin voor schade veroorzaakt door: a. chemische en elektrochemische inwerking van water, b. abnormale milieuomstandigheden in het algemeen, c. voor het product oneigenlijke bedrijfsomstandigheden, d. contact met agressieve stoffen.

8. De garantie heeft geen betrekking op gebreken door transportschade die buiten onze

verantwoordelijkheid is ontstaan, niet-vakkundige installatie of montage, verkeerd gebruik, gebrekkig onderhoud, of het niet in acht nemen van de gebruiks- of montageaanwijzingen.

9. Het recht op garantie vervalt wanneer het defect werd veroorzaakt door herstelling of

ingrepen door derden die niet bevoegd of niet deskundig zijn, of wanneer het product voorzien werd van toebehoren of onderdelen die niet origineel zijn en daardoor een defect veroorzaken.

Page 16

10.Producten die gemakkelijk kunnen worden vervoerd dienen te worden overhandigd aan of gezonden naar onze servicedienst. Herstelling ter plaatse kan slechts worden gevraagd voor grote of ingebouwde producten.

1 1.Indien het product zodanig is ingebouwd, ondergebouwd, opgehangen of geplaatst

dat de benodigde tijd voor het in- en uitbouwen samen meer dan 30 minuten bedraagt, worden de hierdoor ontstane extra kosten aan de gebruiker in rekening gebracht. Schade die ontstaat door abnormale in- of uitbouw komt ten laste van de gebruiker.

12.Indien binnen de garantieperiode de herstelling van hetzelfde defect herhaaldelijk mislukt of de herstellingkosten disproportioneel zijn wordt in overleg met de gebruiker een gelijkwaardige vervanging geleverd. In geval van vervanging behouden we ons het recht voor om een vergoeding te rekenen naar rato van de verstreken gebruiksperiode.

13.Herstelling onder garantie heeft geen verlenging van de garantietermijn noch aanvang van een nieuwe garantietermijn tot gevolg.

14.Op herstellingen geven wij een garantie van 12 maanden, uitsluitend op hetzelfde gebrek.

15.Verdere of andere aanspraken, in het bijzonder vergoeding van schade ontstaan buiten het product, zijn uitgesloten voor zover een aansprakelijkheid niet wettelijk is vastgelegd.

16.In geval van aansprakelijkheid zal een vergoeding de aankoopwaarde van het product niet overtreffen, tenzij wettelijk anders is bepaald.

Deze garantievoorwaarden gelden voor in Nederland gekochte en/of in gebruik zijnde producten. Indien een product naar het buitenland wordt gebracht dient de gebruiker na te gaan of het product voldoet aan de technische voorwaarden ( o.a. spanning, frequentie, installatievoorschriften, gassoort, klimaatomstandigheden) in het betreffende land. Voor in het buitenland aangeschafte producten dient de gebruiker zich te vergewissen van de bepalingen in Nederland. Noodzakelijke of gewenste aanpassingen vallen niet onder de garantie, en kunnen niet altijd worden aangebracht.

Ook na afloop van de garantietermijn staat onze servicedienst u ter beschikking. Adres Servicedienst:

Electrolux Service Vennootsweg 1 2404 CG ALPHEN AAN DEN RIJN

Page 17

Reparatievoorwaarden

Onze reparatievoorwaarden zijn conform de afspraak tussen de Consumentenbond en Vlehan*.

Art. 1 Aan de consument zal na een melding van een storing zo mogelijk

direct, doch uiterlijk binnen één werkdag worden medegedeeld op welke dag het bezoek van de technicus zal plaatsvinden. De reparatie zal als regel binnen zeven werkdagen na de melding zijn uitgevoerd.

Art. 2 a) Alvorens de reparatie wordt verricht zal de technicus een onderzoek

uitvoeren naar de vermoedelijke oorzaak van de gemelde storing. Aan de hand hiervan zal hij een zo nauwkeurig mogelijke, gespecificeerde begroting maken van de totale reparatiekosten inclusief voorrijkosten en diagnose-kosten. Desgevraagd zal deze begroting door de technicus schriftelijk worden vastgelegd. b) Indien de consument met het begrote bedrag niet akkoord gaat, zal op verzoek het te repareren toestel worden teruggebracht in de staat waarin het aan de technicus werd aangeboden. Nadat dit is geschied, zullen alleen de kosten van voorrijden en arbeidsloon in rekening worden gebracht op basis van de werkelijke bestede tijd, danwel van een vooraf vastgesteld tarief.

Art. 3 Indien tijdens het uitvoeren van de reparatie duidelijk wordt dat:

a) de oorspronkelijke reparatie door redelijkerwijs niet te voorziene omstandigheden niet tegen het begrote bedrag kan worden uitgevoerd, of b) ook andere dan in de begroting voorziene reparaties noodzakelijk zijn, zal overleg met de consument plaatsvinden en een herziene kostenbegroting worden gemaakt. In geval de consument daarmee alsnog niet akkoord gaat, geldt eveneens het in artikel 2b bepaalde.

Art. 4 De reparatie zal zoveel mogelijk tijdens het eerste bezoek worden

uitgevoerd. Indien om het toestel in werkende staat te brengen een tweede bezoek noodzakelijk is, zal: a) direct, doch uiterlijk binnen één werkdag door de betreffende serviceorganisatie of door de technicus met de consument de datum voor een tweede bezoek worden afgesproken. b) een herhalingsbezoek zal als regel binnen tien werkdagen na de melding plaatsvinden. c) voor een tweede of daaropvolgend bezoek zal geen voorrijtarief in rekening worden gebracht, tenzij de noodzaak voor een herhalingsbezoek aan de consument is toe te schrijven.

Art. 5 De consument ontvangt een gespecificeerde rekening met vermelding

van type en serienummer van het apparaat, omschrijving van de diagnose, toegepaste tarieven, gebruikte onderdelen en

Page 18

materialen en een korte omschrijving van de verrichte werkzaamheden. De betaling van de rekening dient tegen afgifte van een reparatienota direct contant of door middel van een gegarandeerd betaalmiddel plaats te vinden.

Art. 6 Op elke uitgevoerde en betaalde reparatie zal bij normaal huishoudelijk

gebruik een volledige garantie van minimaal 3 maanden worden gegeven. Deze garantie omvat het kosteloos uitvoeren van een hernieuwde reparatie. Op de uitgewisselde en betaalde onderdelen geldt een garantietermijn van 12 maanden. Bij een beroep op garantie op de reparatie dient de consument op verzoek de gespecificeerde rekening van de voorgaande reparatie aan de technicus te overleggen.

Art. 7 Indien na driemaal uitvoeren van eenzelfde reparatie hetzelfde defect bij

normaal huishoudelijk gebruik opnieuw optreedt binnen de onder art. 6 bedoelde garantietermijn en redelijkerwijs een afdoend resultaat bij het opnieuw uitvoeren van de reparatie niet verwacht kan worden, zal aan de consument een nieuw exemplaar of soortgelijk toestel van hetzelfde merk worden aangeboden tegen bijbetaling op basis van een per product te bepalen jaarlijks afschrijvingspercentage.

Art. 8 Vervangen onderdelen stelt de technicus weer ter beschikking van de

consument, met uitzondering van de onder garantie of tegen een gereduceerde prijs vervangen onderdelen.

Art. 9 Een reparatie dient op zodanige wijze te worden uitgevoerd, dat een toestel

daarna weer volledig voldoet aan de veiligheidsvoorschriften, die op grond van een van fabriekswege aangebracht veiligheidskeurmerk gelden, danwel bij het ontbreken daarvan, aan de wettelijke vereisten terzake. Dit houdt ondermeer in, dat reparaties moeten worden uitgevoerd met originele en door de fabrikant ook terzake van veiligheidskeurmerken en voorschriften gegarandeerde onderdelen.

* Vereniging Leveranciers van Huishoudelijke Apparaten in Nederland.

Page 19

Technische gegevens

Model DD 8693 DD 8623 Afmetingen (in cm):

Hoogte 72-1 14 85-138 Breedte 89,8 1 19,8 Diepte 45 45

Totale aansluitwaarde: 175 W 215 W Ventilatormotor: 130 W 130 W

Verlichting: 2 x 20 W 4 x 20 W

Lengte van het aansluitsnoer: 150 cm 150 cm

Accessoires/Montagemateriaal

1 luchtgeleider 1 montagesteun 1 montagebeugel 1 verloopstuk Ø 125-120 mm 6 houtschroeven 5 x 45 mm 6 pluggen Ø 8 mm 6 plaatschroeven 2,9 x 6,5 (DD 8693) 4 plaatschroeven 2,9 x 6,5 (DD 8623) 2 plaatschroeven 3 x 9 (DD 8623)

Page 20

Elektrische aansluiting

Veiligheidsaanwijzingen voor de elektroinstallateur

Controleer vóór het in gebruik nemen of de spanning op het typeplaatje overeenkomt met de netspanning. Als het apparaat is voorzien van een stekker , kan het aan elk volgens de voorschriften geïnstalleerd en goed bereikbaar stopcontact worden aangesloten. Als vaste aansluiting noodzakelijk is, mag het apparaat alleen door een erkend elektro-installateur worden aangesloten. In de elektrische installatie moet een inrichting zijn aangebracht die het mogelijk maakt om met een contactopening van min. 3 mm alle polen van het net te scheiden. Geschikte scheidingsinrichtingen zijn bijv . hoofdschakelaar, zekering (schroefzekeringen moeten uit de fitting gedraaid worden) en aardlekschakelaars. Voor storingen die het gevolg zijn van niet opvolgen van bovengenoemde aanwijzingen is de fabrikant niet aansprakelijk.

Aanbrengen van het stopcontact direct boven het apparaat heeft twee voordelen:

1. Het stopcontact is niet zichtbaar.

2. Indien nodig kunt u het apparaat makkelijk stroomloos maken door

de stekker uit het stopcontact te trekken.

Aansluiting

220-240 V - via vast gemonteerd snoer met stekker . (V aste aansluiting alleen door een erkend elektro-installateur .)

Page 21

Installatie - afb. 6

• De middellijn op de wand aangeven (1). Dan het montagesjabloon zo plaatsen dat de middellijn op het sjabloon overeenkomt met die op de wand (2).

• De bevestigingshaken van de kap met pluggen en schroeven bevestigen (3). De kap ophangen (4) en m.b.v . de stelschroeven aan de haken richten (5-6).

• Het definitieve bevestigingspunt met een potlood vanuit het binnenste van het motorhuis aangeven (7).

• De kap losnemen (8) en twee gaten boren (9). Dan twee pluggen aanbrengen (10).

• Montagesteun als sjabloon G gebruiken en twee gaten boren om de steun vlak onder het plafond te bevestigen (1 1). Alleen bij gebruik als recirculatiekap: luchtgeleider F met vier schroeven (twee schroeven voor model DD 8623) onder de montagesteun G bevestigen, twee pluggen aanbrengen en de steun bevestigen (12).

• De kap weer ophangen (13) en definitief met twee schroeven vastzetten (14).

• Een afvoerslang (15) aan de uitgangsbuis van de kap B aansluiten, die tot aan de luchtuitlaat leidt (bij gebruik als afzuigkap) of een aansluitring aan de luchtgeleider F (bij gebruik als recirculatiekap).

• De elektrische aansluiting voorbereiden (16).

• Het bovenste deel van de schouw (17a) op de montagesteun G (17b) bevestigen en het onderste deel van de schouw naar beneden schuiven en op de ommanteling zetten (18).

• Alleen voor model DD 8623: het onderste deel van de schouw met twee schroeven 3x9 m op de kap bevestigen (19).

Page 22

17a

DD 8623

17a

17b

4-13

afb. 6

DD 8623
