C a p p a d ’ a s p i r a z i o n e
ISTRUZIONI PER L’USO
DA L 55.3
375 1566 02 / 04.05
CH
Page 2
Gentile cliente
La preghiamo di leggere attentamente queste Istruzioni per l’uso. Consideri con attenzione soprattutto il
capitolo ”Istruzioni di sicurezza”.
Custodisca queste Istruzioni per l’uso per poterle consultare in qualsiasi momento e le consegni ad u n eventuale successivo possessore dell’apparecchio.
Con il simbolo triangolare di allarme e/o con le
espressioni «Attenzione!» e «Prudenza!»
vengono evidenziati avvisi importanti per la sicurezza personale e la funzionalità dell’apparecchio. Occorre assolutamente rispettarli.
1. Questo segno la guida passo dopo passo nelle
modalità di uso dell’apparecchio.
2. . . .
3. . . .
Con questo simbolo si evidenziano informazioni complementari sulle modalità d’uso e
sull’impiego pratico dell’apparecchio.
Con questo simbolo vengono caratterizzati
consigli e istruzioni per un impiego economico
ed ecologico dell’apparecchio.
In caso di guasti queste istruzioni per l’uso contengono
le istruzioni per poterli eliminare in modo autonomo,
vedere sezione «Rimedio in caso di guasti»
Se quese istruzioni dovessere dimostrarsi insufficienti,
in ogni momento sono disponibili due centri di pronto
intervento da cui può ricevere assistenza.
• Il centro di assitenza clienti nella sua zona (vedere
sezione «Assistenza clienti») o
Service-Helpline
0848 848 111
Qui potrà ricevere risposta a qualsiasi domanda
sulla composizione e l’uso del suo apparecchio.
Naturalmente accettiamo volentieri anche desideri, suggerimenti e critiche. Il nostro obiettivo è di
migliorare continuamente i nostri prodotti e le nostre prestazioni di servizio per i nostri clienti.
• In caso di problemi tecnici, il nostro servizio di assistenza è a disposizione in qualsiasi momento
(nella sezione «Assistenza clienti» si trovano gli indirizzi e i numeri di telefono).
A questo scopo faccia riferimento anche alla sezione
«Servizio».
Dopo aver letto attentamente le istruzioni d’uso, vi preghiamo
di compilare la carta di Garanzia e di spedirla direttamente al nostro
servizio dopo vendita di Mägenwil. Grazie mille.
2
Page 3
Indice
Istruzioni di sicurezza 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Sicurezza elettrica 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Sicurezza per i bambini 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Sicurezza durante l’uso 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Sicurezza con la pulizia 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Eliminazione 5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Descrizione dell’apparecchio 6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Dotazione della cappa aspirante 6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Prima del primo impiego 7. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Prima pulizia preliminare 7. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Accessori speciali 7. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Uso della cappa aspirante 8. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Accensione 8. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Spegnimento 8. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Illuminazione 8. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Pulizia e manutenzione 9. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Pulizia esterna 9. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
La pulizia del filtro metallico 9. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Pulizia del vano filtri 9. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Rigenerazione del filtro al carbone attivo 10. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Sostituzione delle lampadine 10. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Rimedio in caso di guasti 11. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Istruzioni per l’installazione 12. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Istruzioni di sicurezza 12. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

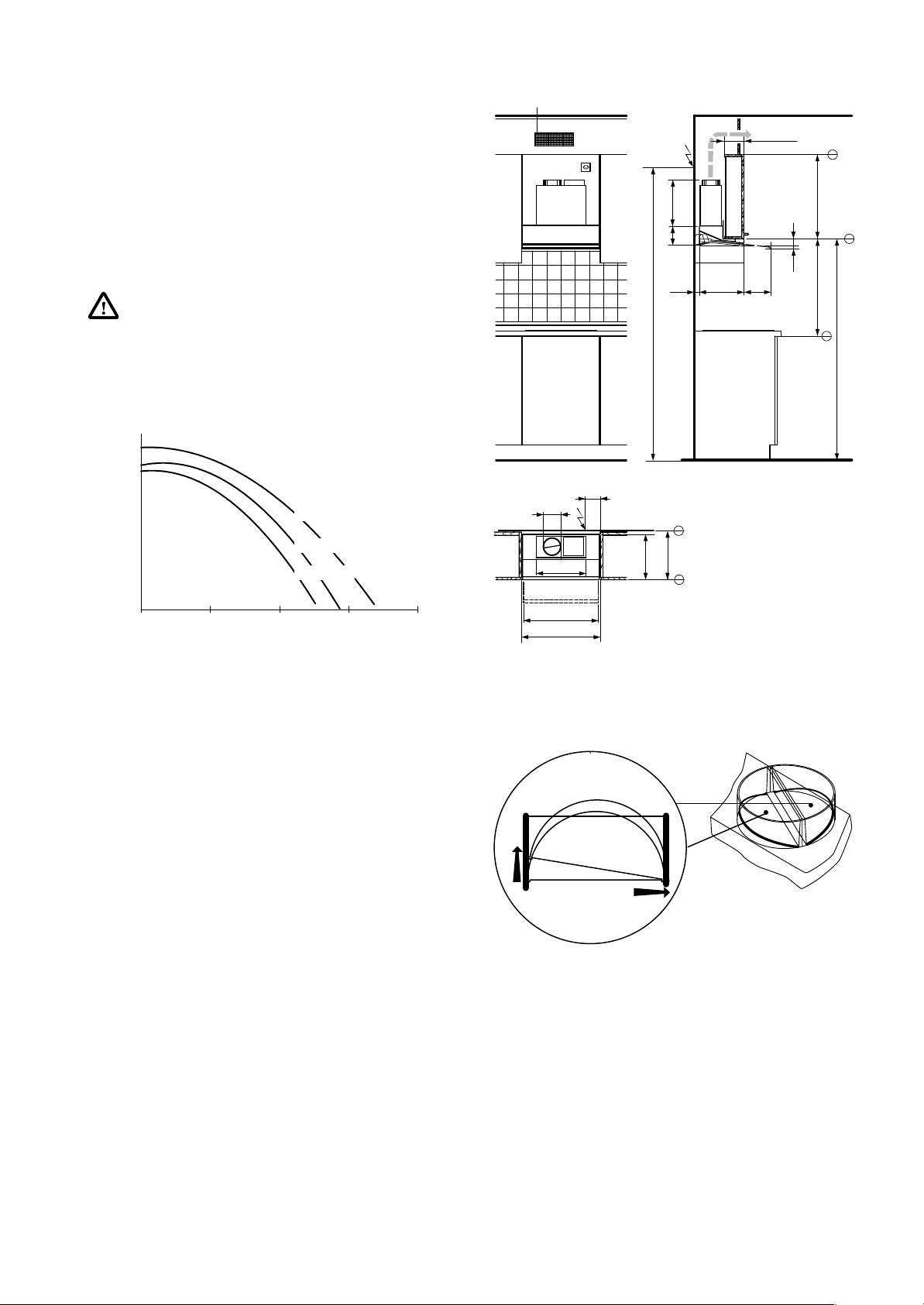

Montaggio per l’aria di aspirazione 12. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Montaggio per aria di circolazione 13. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

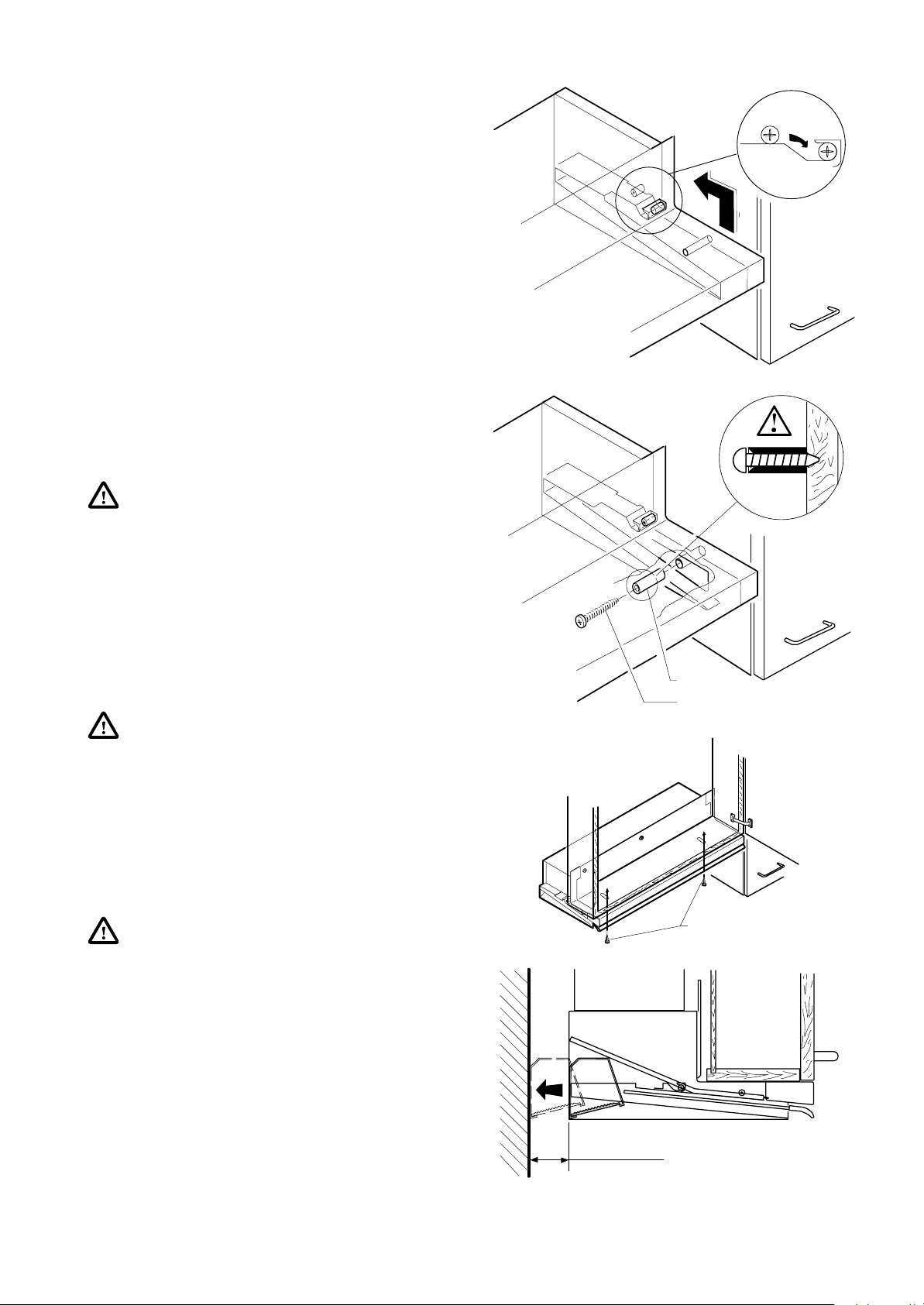

Descrizione del montaggio 14. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Montaggio del filtro con carbone attivo 16. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Collegamento elettrico / Cavo di alimentazione 16. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Dati tecnici 17. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Disposizioni 17. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Servizio 18. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Prima di richiedere l’intervento del servizio d’assistenza alla clientela 18. . . . . . . . . . . . . . . . . . . . . . . . .
Se richiedete l’intervento del servizio d’assistenza 18. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Servizio dopo vendita 19. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Vendita pezzi di ricambio 19. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Consulente (cucina) / Vendita 19. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Garanzia 19. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3
Page 4
Istruzioni di sicurezza
La sicurezza di questo apparecchio è in linea con le regole tecniche riconosciute e con le norme in vigore. Ci permettiamo tuttavia di rendervi note le seguenti istruzioni di sicurezza.
Sicurezza elettrica
Controllate che non si siano verificati danni durante il
trasporto. In nessun caso allacciare un apparecchio
danneggiato. Se sono stati riscontrati dei danni, rivolgetevi al vostro fornitore.
Non mettere mai in funzione la cappa d’aspirazione se
il cavo di rete o il diaframma di comando sono danneggiati.
La cappa d’aspirazione deve essere montata e collegata in modo corretto. Dalle Istruzioni per l’installazione si possono ricavare tutte le informazioni necessarie a tale scopo.
Prima della messa in servizio, assicuratevi che la tensione nominale e il tipo di corrente riportati sulla targhetta dati dell’apparecchio corrispondano alla tensione nominale e al tipo di corrente relativi al luogo di
installazione. La necessaria protezione elettrica può
essere ricavata dalle Istruzioni per l’installazione.
Le riparazioni devono essere eseguite esclusivamente da uno dei nostri centri di assistenza. Inoltre bisogna usare sempre parti di ricambio originali.
Per motivi di sicurezza non sono consentite trasformazioni o modifiche alla cappa aspirante
In caso di una eventuale successiva dislocazione
dell’apparecchio, è possibile richiedere telefonicamente le istruzioni precise di installazione presso il nostro Servizio di assistenza clienti.
Se doveste vendere l’apparecchio o cederlo a terzi,
fate attenzione che l’apparecchio venga trasferito
completo di questo libretto affinché il nuovo utente
possa informarsi sul suo funzionamento.
Se la cappa d’aspirazione non viene sorvegliata per un
periodo di tempo piuttosto lungo, ad esempio in caso
di ferie, assicuratevi che tutti gli interruttori si trovino
nella posizione O.
Sicurezza con la pulizia
Pulire regolarmente i filtri antigrasso, in caso di forte
sporcizia vi può essere pericolo di incendio.
Curate e pulite regolarmente la cappa d’aspirazione,
eviterete così costosi interventi di manutenzione. Osservate a tale proposito il capitolo Pulizia.
Per motivi di sicurezza è vietato pulire l’apparecchio
con idropulitrici a vapore oppure ad alta pressione.
In caso di guasto, disinserire l’apparecchio. Togliere la
spina di rete dalla relativa presa.
Mai estrarre la spina tirandola dal cavo, afferrare invece sempre la spina.
Sicurezza per i bambini
I materiali di imballaggio (ad esempio fogli, styropor)
possono rappresentare un pericolo per i bambini.
Sicurezza durante l’uso
Utilizzate la cappa d’aspirazione soltanto per disaerare la zona di cottura. Se l’apparecchio viene usato
per altri scopi oppure in modo errato, il costruttore non
può assumersi alcuna responsabilità per eventuali
danni.
E’vietato preparare flambé sotto alla cappa, indipendentemente dal fatto che sia accesa o spenta (pericolo
d’incendio).
Mai far funzionare la cappa d’aspirazione senza filtri
antigrasso.
4
Page 5
Eliminazione
Materiale di imballag−
gio
I materiali di imballaggio sono ecologici e riciclabili. Gli elementi in materiale plastico sono
contrassegnati ad es. >PE< (polietilene),
>PS< (polistirolo espanso), ecc. Smaltite i materiali di imballaggio a seconda del loro contrassegno conferendoli negli appositi contenitori sistemati presso le discariche comunali.
Vecchio elettrodome−
stico
Il simbolo sul prodotto o sulla confezione
indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma
deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature
elettriche ed elettroniche. Provvedendo a
smaltire questo prodotto in modo appropriato,
si contribuisce a evitare potenziali conseguenze negative, che potrebbero derivare da
uno smaltimento inadeguato del prodotto. Per
informazioni più dettagliate sul riciclaggio di
questo prodotto, contattare l’ufficio comunale,
il servizio locale di smaltimento rifiuti o il negozio in cui è stato acquistato il prodotto.
Dove portare gli apparecchi fuori uso?
In qualsiasi negozio che vende apparecchi
nuovi oppure si restituiscono ai centri di raccolta ufficiali della S.EN.S oppure ai riciclatori
ufficiali della S.EN.S.
La lista dei centri di raccolta ufficiali della
S.EN.S è visibile nel sito www.sens.ch.
Avvertenza: Per fare in modo che gli apparecchi da smaltire non siano sorgente di pericolo,
si prega di renderli inutilizzabili prima del loro
smaltimento.
A tal fine staccare l’apparecchio dall’alimentazione di rete togliendo il cavo di alimentazione dall’apparecchio.
5
Page 6
Descrizione dell’apparecchio
1
6
7
2
Dotazione della cappa aspirante
1 Tiretto
2 Interruttore a cursore del ventilatore +
per l’illuminazione

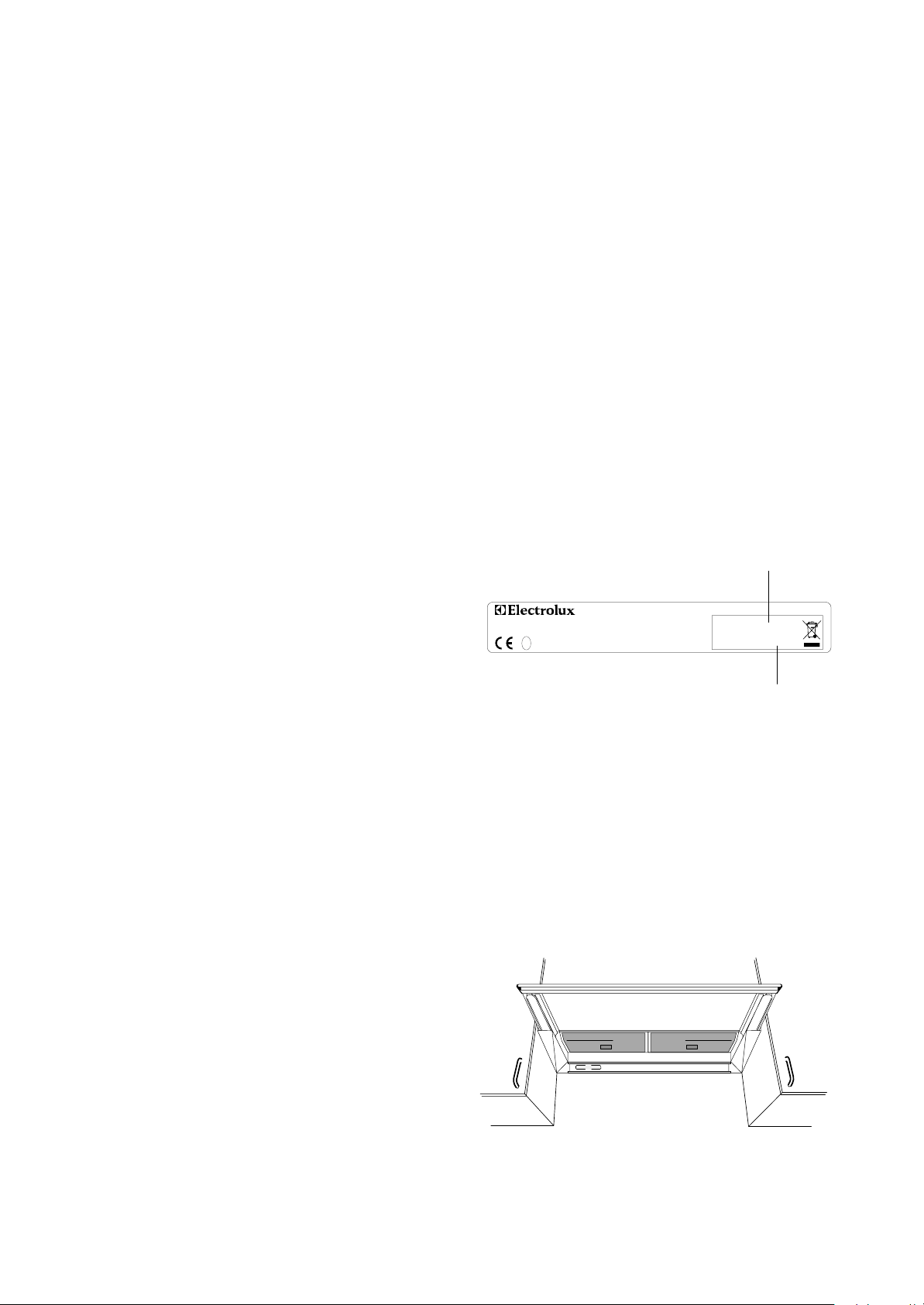

3 Targhetta dati
4 Illuminazione
5 Filtro metallico
6 Guide del tiretto
7
6
7 Molle
Accessori speciali
Kit filtro al carbone attive AKF LL 32-14 consiste in:
8 Molle di fermo
9 Molle d’arresto
10 Filtro con carbone attivo
11 Indicatore di rigenerazione
La cappa di aspirazione può essere installata per due
diversi tipi di funzionamento:
Versione a scarico d’aria
I vapori provenienti dalla zona di cottura vengono depurati nei filtri antigrasso e convogliati all’aperto attraverso una tubatura di scarico.
Versione a riciclaggio dell’aria
Se per motivi costruttivi non è possibile prevedere una
tubatura di scarico dell’aria, il tiraggio dei vapori può
essere dotato di un filtro supplementare di carbone attivo in cui vengono trattenuti batteri e odori. L’aria così
depurata ritorna poi nell’ambiente della cucina.
5
4
3
8 9 10 11
Il filtro a carbone attivo è disponibile come accessorio
speciale.
6
Page 7
Prima del primo impiego
Prima pulizia prelimi−
nare
Pulire le parti esterne con un panno imbevuto di detersivo delicato per eliminare possibili tracce di sporco di
fabbrica.
Attenzione! Non usare per la pulizia arnesi
taglienti o abrasivi! La superficie potrebbe
danneggiarsi.
Accessori speciali
Filtro al carbone attivo rigene−
rabile
Prima del suo utilizzo il carbone attivo deve es sere rigenerato; perché ogni carbone, anche
quello attivo assorbe dell’umidità che deve essere eleminata.
Posare il cassetto del filtro, in piano, al centro della
griglia del vostro forno e riscaldarlo ad una temperatura di 230 _C per almeno un’ora. Lasciate poi raffred-
dare completamente il filtro per due ore. Infatti se il filtro viene inserito troppo presto, il calore residuo del
carbone può danneggiare la cappa aspirante. Il procedimento di rigenerazione può provocare un’alterazione del colore del filtro. Il filtro può ora essere inserito
nella cappa aspirante. Adesso il vostro apparecchio è
pronto per l’uso.
7
Page 8
Uso della cappa aspirante
2
Accendere la cappa sempre prima dell’inizio
della cottura.
Accensione
Tirando in fuori il tiretto, il ventilatore si inserisce automaticamente sulla posizione prescelta dell’interruttore
a cursore, a meno che l’interruttore non si trovi sulla

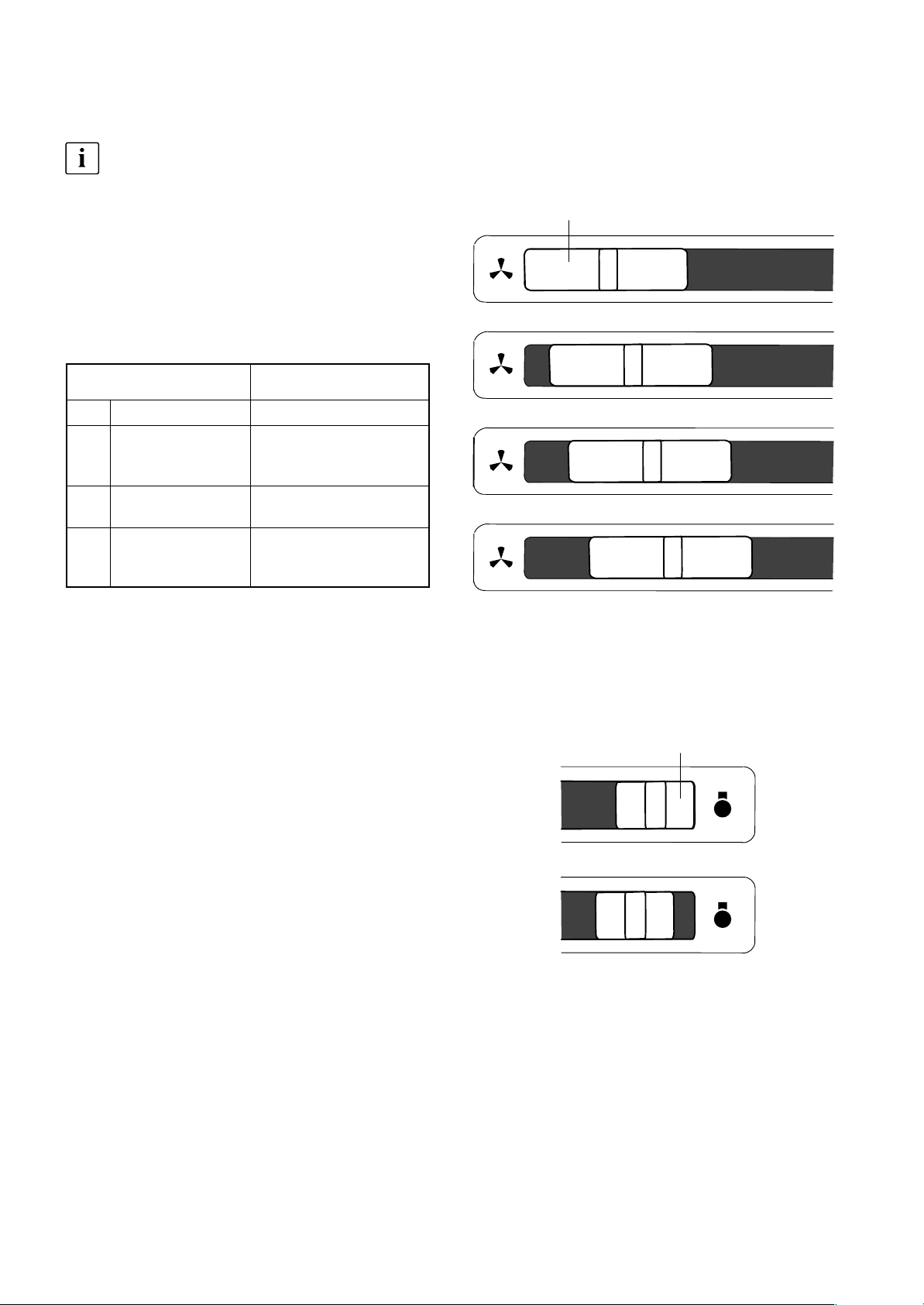

posizione 0. La potenza di aspirazione può essere regolata con l’interruttore a cursore.
Posizione Tipi di cottura
0 disinserito
riscaldamento, affogati,
1 debole
2 medio
3 forte
cottura al di sotto del
punto di ebollizione
stufati, cottura a vapore,
a fuoco lento, bollitura
prima cottura,
rosolatura a fuoco vivo,
fritture
Spegnimento
0123
0123
0123
0123
Spingere il tiretto fino all’arresto, il ventilatore si disinserisce.
Illuminazione
La luce viene accesa e spenta con l’interruttore a cursore.
Posizione 0 = luce spenta
Posizione 1 = luce accesa
3
0
1
01
8
Page 9
Pulizia e manutenzione
Prudenza! Non usare detersivi corrosivi,
spazzole, spugnette graffianti, sabbia abrasiva.
Pulizia esterna
L’esterno della cappa va pulito con una soluzione di
acqua e detersivo neutro.
La pulizia del filtro
metallico
Attenzione! Non osservando questo consiglio di pulizia incorrete in pericolo d’incendio!

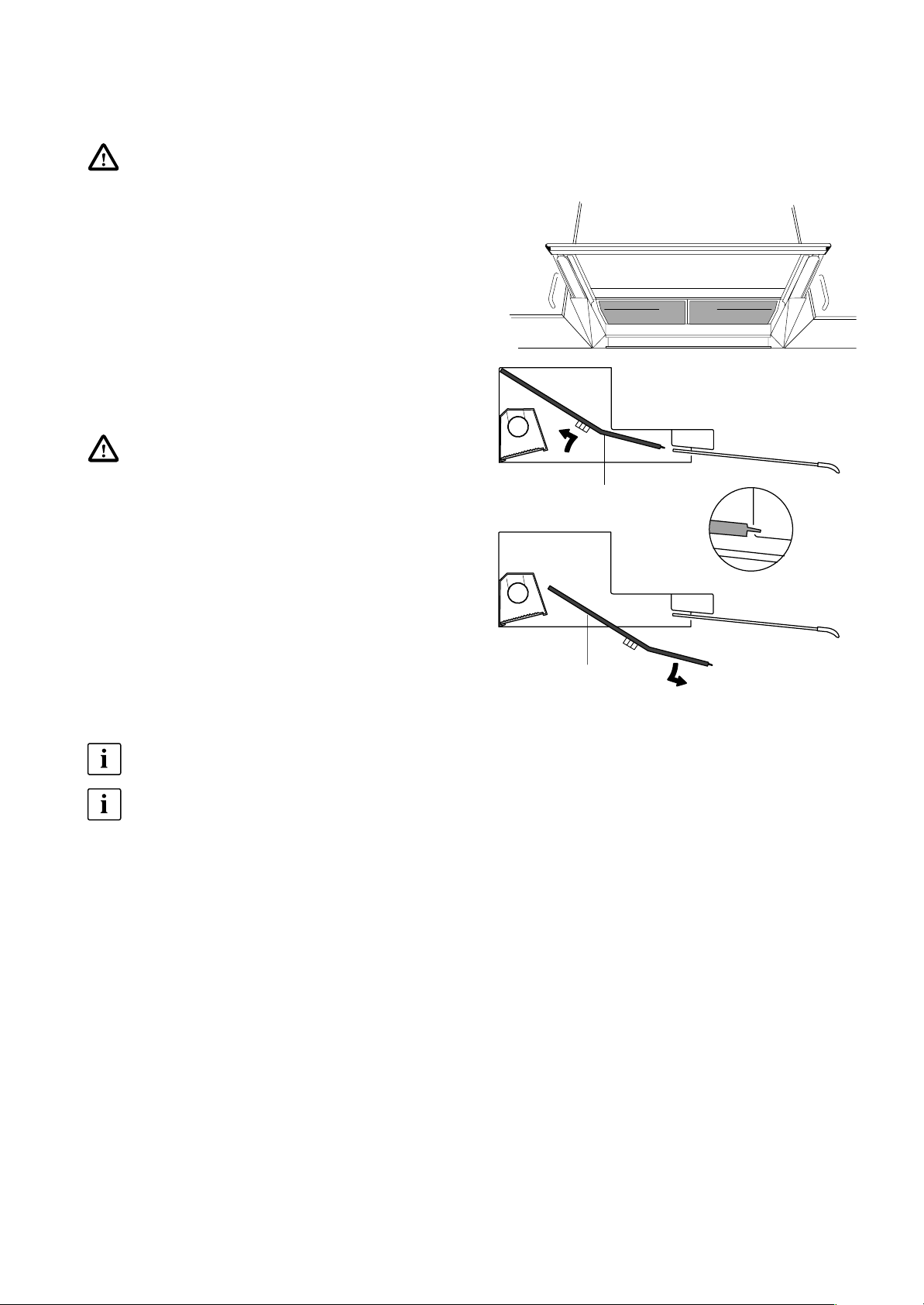

Estrazione del filtro metallico
5
1. Spingere il filtro metallico posteriormente verso
l’alto ed estrarlo in avanti.
Pulizia del filtro metallico
2. Il filtro metallico va lavato ogni 2 - 4 settimane in
lavastoviglie oppure immerso in una soluzione di
detersivi per piatti, sciacquato a caldo e quindi
asciugato bene.
Sistemare i filtri nella lavastoviglie in modo che
l’acqua possa facilmente defluire.
Una scolarazione dei filtri è normale, la loro
funzione non viene compromessa.
Nuovo inserimento del filtro
metallico
3. Spingere il filtro metallico posteriormente verso
l’alto e incastrarlo in avanti.
5
Pulizia del vano filtri
Ogni volta che si cambiano o si lavano i filtri metallici,
lavare il vano filtri con soluzione detergente delicata.
9
Page 10
Rigenerazione del filtro al carbone attivo
Utilizzo secondo le istruzioni per l’uso,
vedi filtro al carbone attivo
se l’apparecchio è attrezzato per funzionare con circolazione dell’aria.
Estrazione del filtro
1. Estrarre il filtro metallico
2. Tirare il filtro con carbone attivo verso il basso in
avanti ed estrarlo in avanti.
Rigenerazione
L’umidità e particelle di grasso riducono la capacità
d’assorbimento del filtro al carbone attivo. Per questo
motivo il carbone attivo deve essere rigenerato, al più
tardi, dopo due mesi.

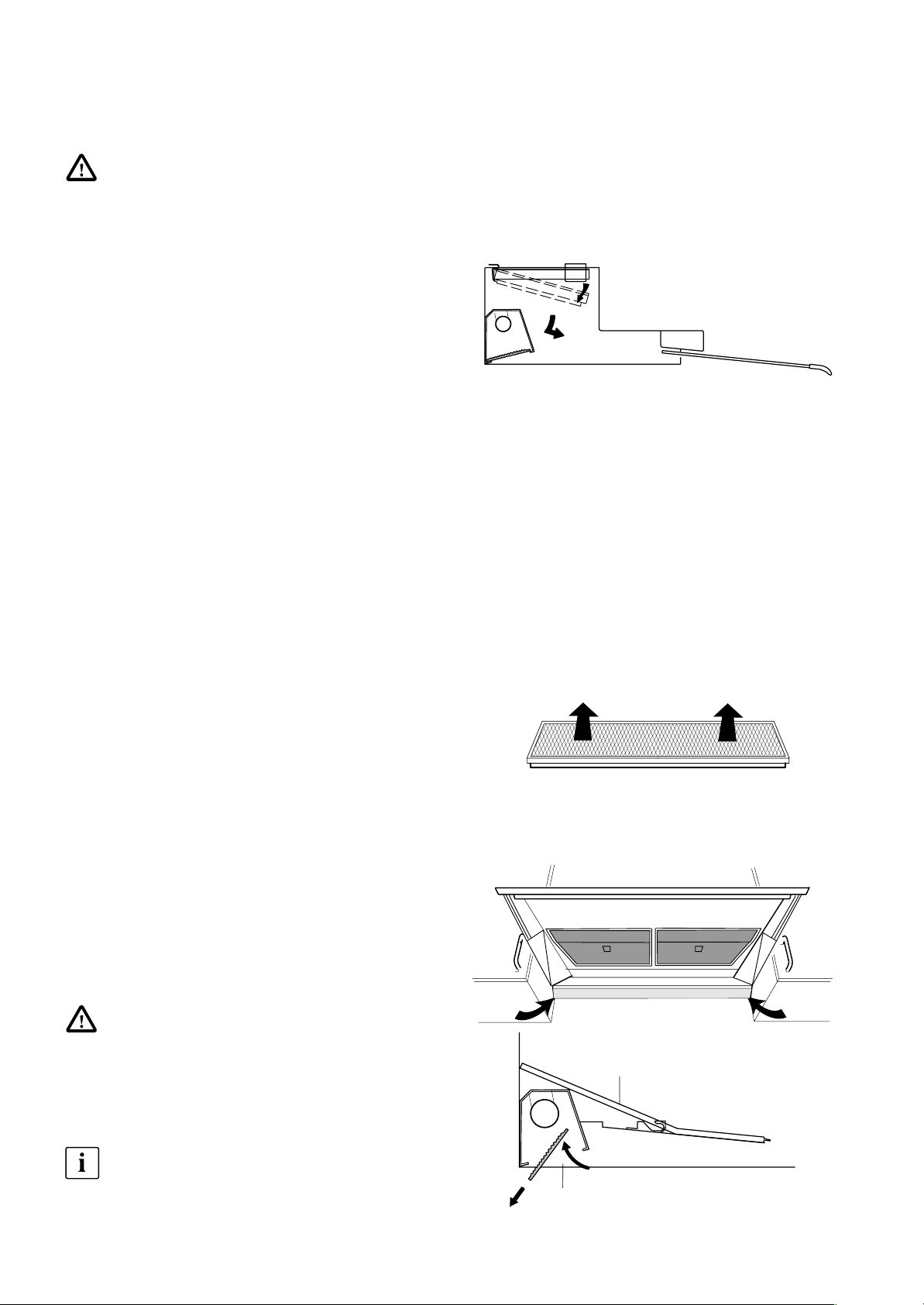

3. Posare il cassetto del filtro, in piano, al centro della
griglia del vostro forno e riscaldarlo ad una temeratura di 230 _C per almeno un’ora.
4. Lasciate poi raffreddare completamente il filtro per
due ore.
Il filtro può ora essere inserto nella cappa aspirante.
Adesso il vostro apparecchio è perfettamnte funzionante per altri due mesi. Il filtro perde dopo quattro anni
circa la sua efficacia e deve essere sostituito completamente (il carbone speciale non può essere riempito
di nuovo).
Inserimento del filtro
5. Dapprima spingere nella direzione della freccia il
filtro con carbone attivo verso l’alto e indietro nelle
molle di arresto, poi incastrarlo in avanti.
6. Inserire il filtro metallico.
Sostituzione delle lampadine
- Interruttore a cursore su posizione 0.
Staccare la corrente di alimentazione della cappa
aspirante. (Levare la presa di correnta oppure estrarre i fusibili domestici.)
- Spingere anteriormente verso l’alto il vetro protettore della lampada ed estrarlo dietro verso il
basso.
Nella sostituzione della lampada usare sempre lo stesso modello (lampadina a candela 25
W E14).
- Se necessario, pulire il vetro protettore della lampada in soluzione detergente delicata, asciugarlo
bene e rimetterlo al suo posto: immetterlo anteriormente verso l’alto e inserirlo posteriormente.
5
10
Fare attenzione che la superficie liscia del vetro protettore della lampada sia rivolta verso
l’esterno.
4
Page 11
Rimedio in caso di guasti
muove
maggiormente
l
Prima di chiamare il centro di assistenza, si consiglia di verificare se si può rimediare al difetto da soli seguendo le istruzioni
che vengono fornite qui di seguito. Quindi, una volta verificata l’impossibilità di procedere alla riparazione, bisogna contattare
il più vicino centro di assistenza.
Guasto Causa Soluzione
- Controllare che il fusibile sia inte-
La cappa non funziona
Il motore del ventilatore non si
muove
Manca la luce - Lampada difettosa - Cambiare la lampada
- Manca la tensione di rete
- Tiretto non estratto - Estrarre il tiretto
gro
- Controllare che il cavo di rete sia
innestato correttamente
Nell’ambiente si è creata una forte
depressione
Sviluppo di fumo con canna
fumaria in funzione
Formazione di gocce di grasso
Intasamento precoce del filtro
L’involucro della cappa si sporca
maggiormente
Deposizione di grasso e residui su
mobile
Formazione di acqua condensata
sulle pareti
Forte insudiciamento dietro i filtri e
nelle tubazioni di scarico
Formazione di aria condensata sul
tiretto
Insufficiente potenza di aspirazione
in caso di scarico d’aria
- Porte e finestre con chiusura
molto buona
- Depressione
- Accensione troppo tardiva della
cappa
- Far bollire l’acqua senza accendere la cappa
- Uso con ventilazione troppo debole
- Nell’ambiente esiste una depressione troppo forte
- Velocità di aspirazione troppo
elevata
- Nell’ambiente esiste una depressione troppo forte
Elevata resistenza dell’aria per:
- Tubo di aspirazione con diametro troppo piccolo
- Tubo di aspirazione disposto non
correttamente
- Aprire porte e finestre, ma non
direttamente vicino ai punti di
cottura
- Montaggio di una valvola per l’aria esterna
- Accendere la cappa per tempo
- Regolare su un gradino più elevato
- Permettere l’ingresso dell’aria
- Far funzionare la cappa sul gradino più basso
- Permettere l’ingresso dell’aria
- Usare tubo di aspirazione con
diametro di 125 mm
- Disporre correttamente il tubo di
aspirazione
Se con tali consigli non potete eliminare guasti o difetti,
siete pregati di rivolgervi al Servizio assistenza.
Attenzione! Gli apparecchi danneggiati non
devono essere usati. In caso di guasto o difetto
si prega di disinserire o svitare i fusibili.
Attenzione! Non intervenite sull’apparecchio.
Lavori non eseguiti correttamente possono
causare danni a persone e cose.
11
Page 12
Istruzioni per l’installazione
Istruzioni di sicurezza
Attenzione! La distanza di sicurezza tra superficie di cottura e cappa deve essere, in caso
di piastre elettriche di cottura, di 50 cm e , in
caso di cucine a gas, di almeno 70 cm.
Per la manutenzione l’apparecchio deve essere staccato dalla rete, staccare la spina.
Occorre osservare scrupolosamente le direttive generali sull’uso di apparecchi elettrici, le
norme dell’ente preposto alla somministrazione dell’energia elettrica e le informazioni
contenute in queste Istruzioni per l’uso.
Il montaggio inappropriato di una cappa aspirante può causare un incendio.
Occorre inoltre osservare le norme cantonali
dei Vigili del Fuoco.
Montaggio per l’aria di
aspirazione
I vapori provenienti dalla zona di cottura vegono depurati nei filtri antigrasso e riportati all’aperto attraverso
una tubatura di aspirazione.
Attenzione! L’aria di aspirazione non deve essere avviata in una canna fumaria se esistono
gas di scarico di altri apparecchi che funzionano con energia non elettrica. Deve essere
garantita un’aerazione sufficiente se vengono
usati allo stesso tempo aspirazione di vapore
e apparecchi funzionanti con energia non elettrica.
125
125
310
548
550
100
0-50
2050
A 319
125
275
138
N 330
319
max. 140
49
20
201
5/6= 635
4/6= 508
5/6= 635
6/6= 762
1502
1629

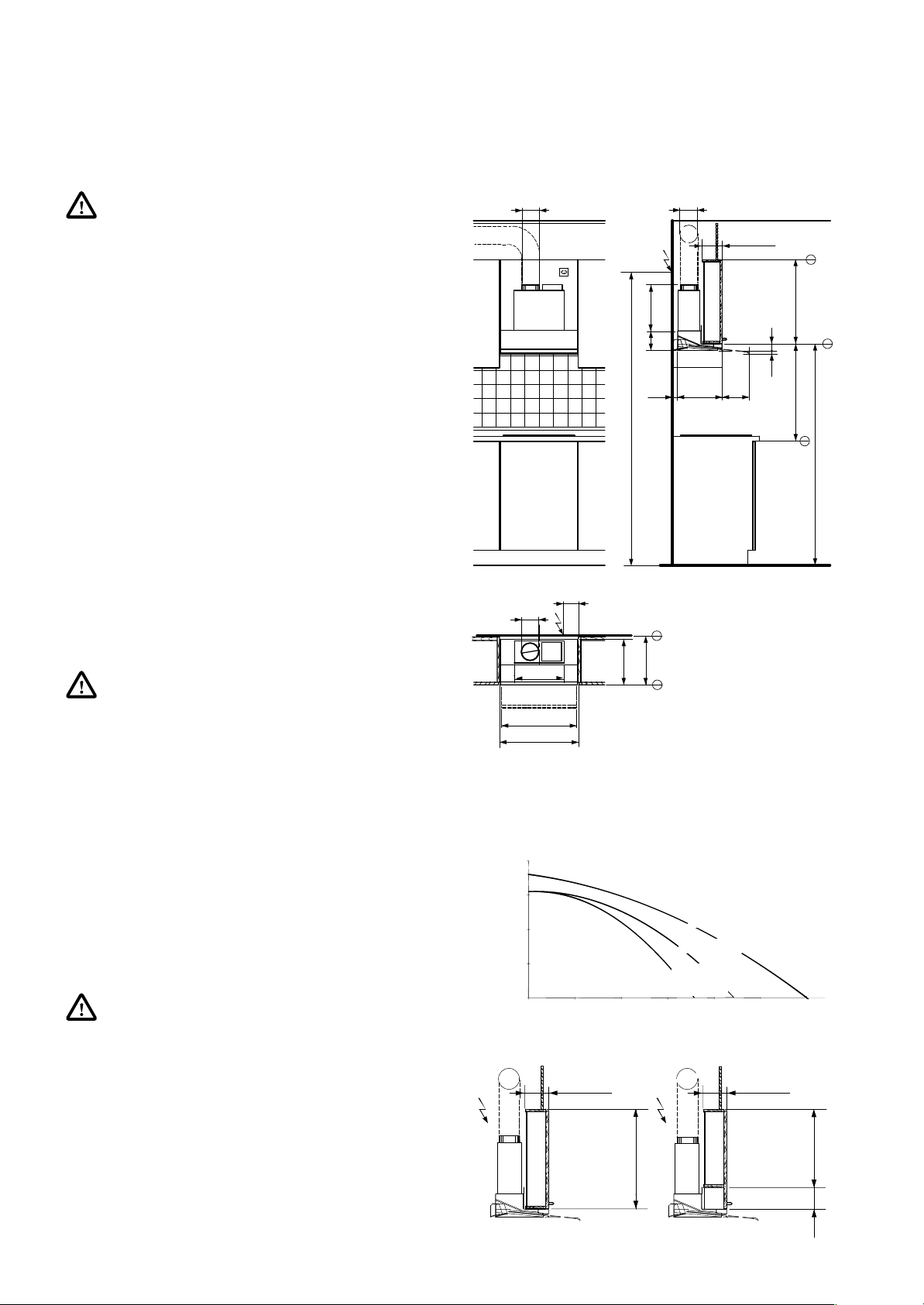

Caratteristiche della tubatura
di aspirazione
• diametro 125 mm
• tubo di aspirazione a pareti lisce
• montaggio ottimale con la minima resistenza pos-
sibile per l’aria.
Attenzione! Se queste direttive non vengono
osservate, la potenza di aspirazione si abbassa.
Montaggio con armadietto delle spezie altezza
635 mm (5/6), nuovo, e montaggio con armadietto
delle spezie altezza 508 mm (4/6) e con sportello a
635 mm (5/6), mercato sostituzioni.
12
Potenza di aspirazioe aria
400
300
Pa
200
100
0
0
max. 140
100 150 200 250
50
3
/h
m
5/6= 635
stadio 3
stadio 2
stadio
1
300
max. 140
4/6= 508
127
Page 13
Griglia di aerazione min. 200 cm
2
Montaggio per aria di
circolazione
Se per motivi costruttivi non è possibile installare una
tubatura di aspirazione, l’aspirazione dei vapori può
essere dotata di un filtro supplementare con carbone
attivo in cui vengono trattenuti batteri e odori. L’aria
così depurata ritorna poi nell’ambiente della cucina.
Prudenza! Nel funzionamento a circolazione
d’aria occorre togliere il portello di ristagno poiché altrimenti la cappa aspirante non funziona.
Luftleistung Umluft
350
300
250
Pa
200
150
100
50
0
0
50
m
3
/h
100
Stufe 3
Stufe 2
Stufe 1
150
200
125
310
548
550
100
0-50
2050
A 319
275
138
N 330
319
max. 140
49
20
201
4/6= 508
5/6= 635
5/6= 635
6/6= 762
1502
1629
Smontaggio dei portelli di
ristagno
1. Diporre il portello di ristagno in posizione verticale
2. Premere su una parte ed estrarre dall’altra parte
verso l’alto.
2.
1.
13
Page 14
Descrizione del
montaggio
Prudenza! Prima di montare la cappa d’aspirazione, occorre togliere i cunei in stiropo dalle
pareti laterali a destra ed a sinistra et i filtri
(vedere capitolo «Pulizia e manutenzione»)
Prudenza! Viti e boccole sono concepite per
un spessore della parete di almeno 16 mm.
Prudenza! La cappa aspirante deve essere
fissata nel mobile con 6 viti e con i perni appositamente previsti (I, II), due a destra e due a
sinistra.

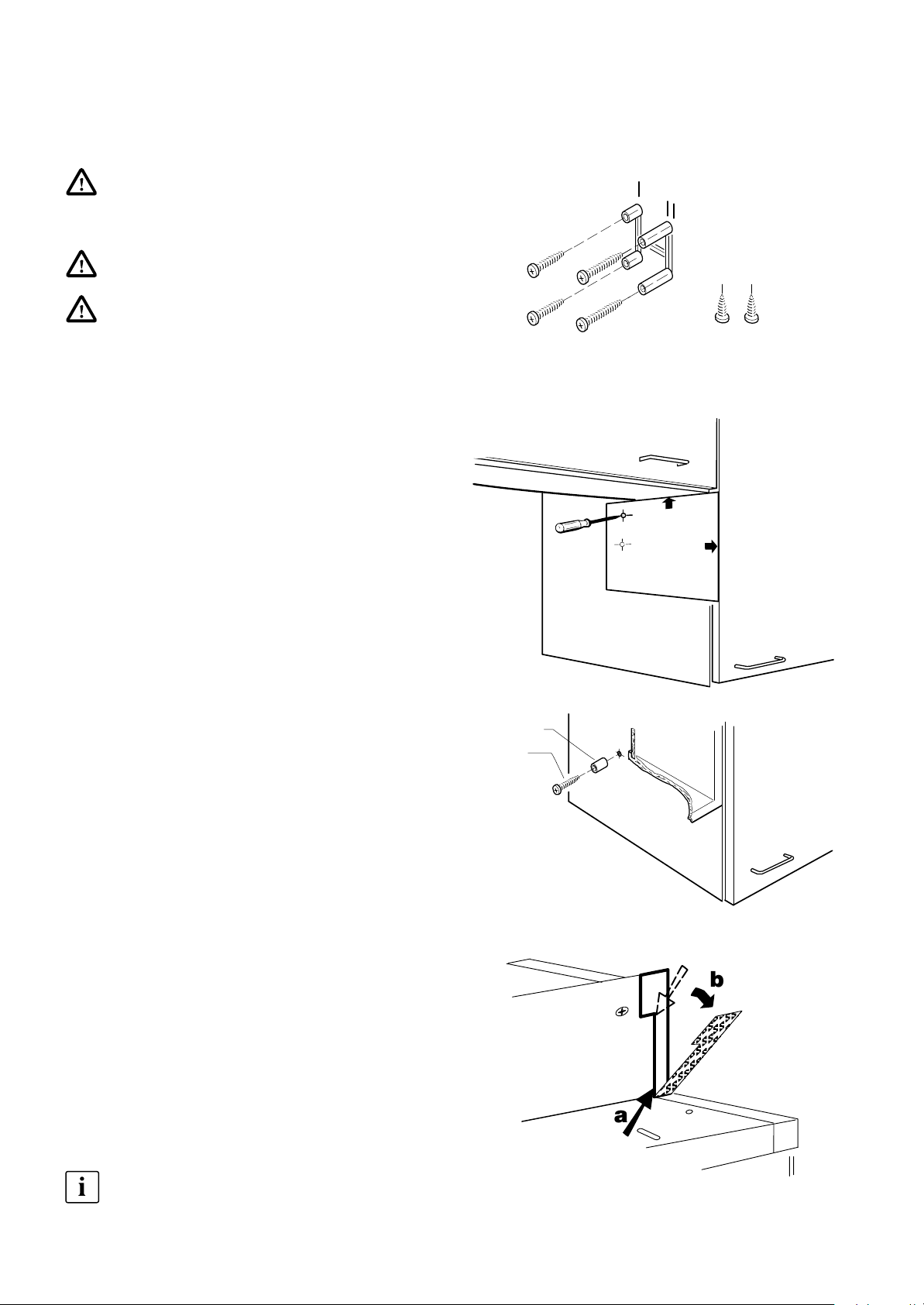

1. Praticare i fori a destra e sinistra nel mobile usando
la dima.
ø4x30 ø4x40
ø8x16
ø8x26
ø4x12
Dirna di destra
2. Fissare le boccole (I) con vite.
Montaggio in un armadio
a Incidere le stecche posteriormente e
anteriormente.
b Estrarre le stecche dal davanti.
ø 8x16 (I)
ø 4x30
b
a
Montaggio tra due armadi
Per il montaggio tra due armadi non togliere la
stecca.
14
Page 15
3. Sollevare la cappa fino al perno e spingerla nella
guida / sostegno (secondo la freccia).
4. Subito dopo l’inserzione, eseguire obbligatoriamente l’avvitamento del perno (II) di fissaggio.
Prudenza! Perno di fissaggio secondo dettaglio (svasatura verso la testa della vite).
Dopo il fissaggio laterale della cappa aspirante
si passa in più al fissaggio verso l’alto (Fig.5).
5. Con le due viti (4x12) allegate fissare la cappa
aspirante attraverso i due fori a chiavetta all’armadio superiore.
6. Infilare il cavo di collegamento in una presa adatta.
Prudenza! La presa deve essere accessibile
dopo il montaggio.
7. Spingere l’involucro della lampada fino alla parete
(secondo la freccia).
ø 8x26 (II)
ø 4x40
fa
ø 4x12
max. 50 mm
15
Page 16
Montaggio del filtro
Prese
con carbone attivo
Vale solo per il funzionamento con ricircolo d’aria.
Prudenza! È necessario usare tutte le quattro
molle per garantire un funzionamento efficace.

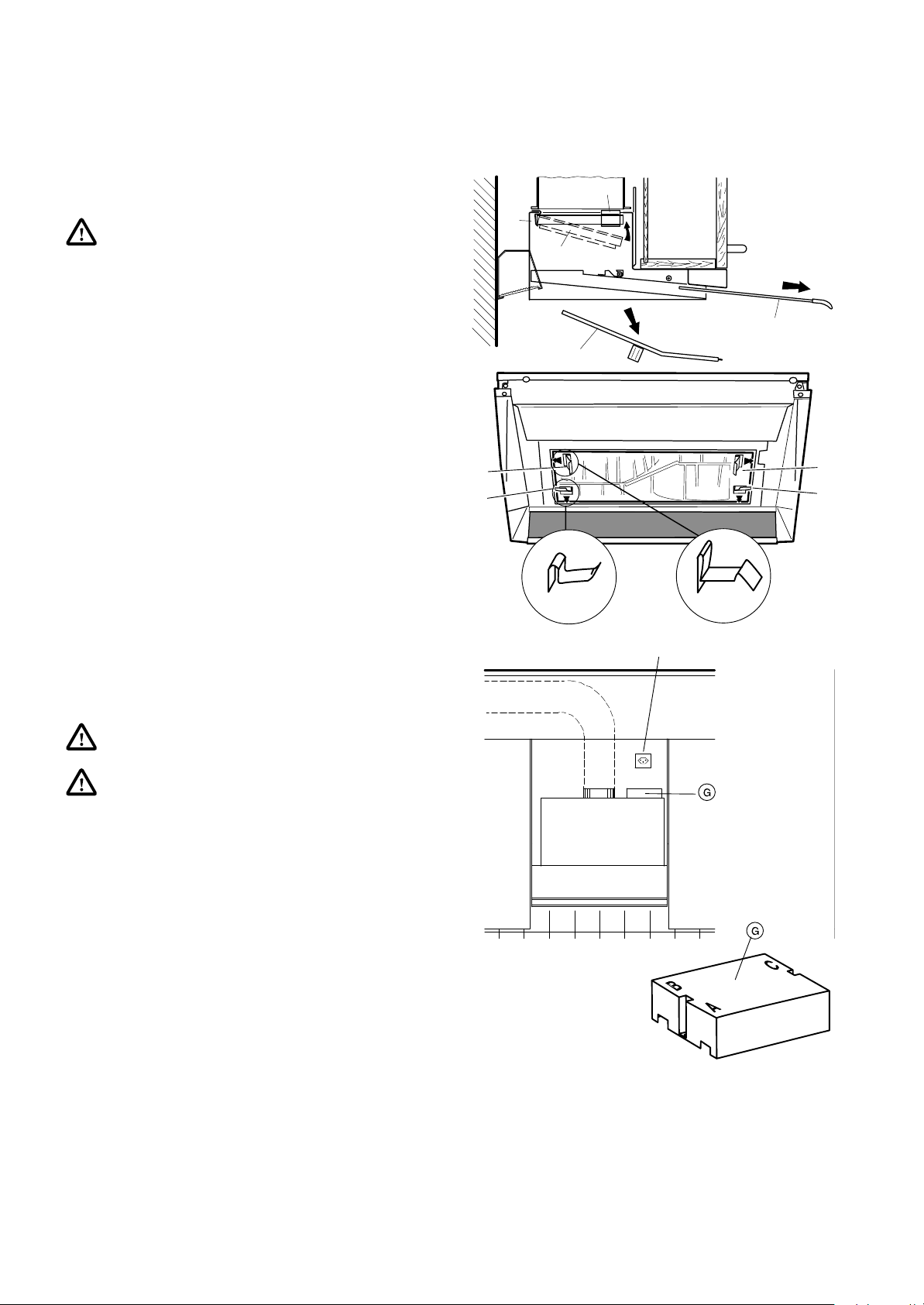

1. Estrarre il tiretto (1).
2. Togliere il filtro metallico (5).
3. Inserire le molle di fermo (8) posteriormente a si-
nistra e a destra sul lato longitudinale dell’apertura
di aspirazione tra la scatola di lamiera e quella di
plastica, fino all’arresto.
4. Inserire le molle di fissaggio (9) anteriormente sui
lati sottili dell’apertura di aspirazione tra la scatola
di lamiera e quella di plastica, fino all’arresto.
5. Spingere nella direzione della freccia il filtro con
carbone attivo (10) verso l’alto dapprima nelle
molle di fermo (8), poi innestare anteriormente.
6. Inserire il filtro metallico (5).
9
8
10
1
5
9
8
9
8
Collegamento elettrico
/ Cavo di alimentazione
Attenzione! Il collegamento elettrico deve essere eseguito da un installatore autorizzato.
Prudenza! La presa deve essere accessibile
dopo il montaggio.
Occorre prevedere una presa del tipo 12 o del tipo 13.
Nell’installare il cavo di collegamento, occorre preve-
dere un tipo di cavo di almeno H05RR-F (no. ricambio
375 0432-00/1).
Installazione di una val−
vola esterna di ingresso
aria
L’elettricista ha la possibilità di installare una valvola
esterna di ingresso aria.
L’apertura (B) nel coperchio (G), unitamente allo sca-
rico della trazione, è prevista per il collegamento di un
cavo esterno. Collegamento mediante spina AMP 6,3
x 0,8 mm sui numeri di morsetti 5, N, E e, a seconda
del tipo di valvola, su L (permanentemente sotto tensione).
0-50
Uscita esterna (ventilatore)
Collegamento alla rete
16
Page 17
Dati tecnici
Dimensioni esterne
Altezza complessiva 413 mm
Altezza visibile dell’apparecchio 49 mm
Larghezza 548 mm
Profondità 320 mm
Profondità con tiretto aperto 520 mm
Distanza minima dal piano
di cottura
Cucina elettrica 500 mm
Cucina a gas 700 mm
Tensione di alimentazione
230 V ~ 50 Hz
Potenza assorbita
Potenza complessiva 145 W
Massima potenza della lampada 2x25 W
Peso complessivo 7.750 Kg
Disposizioni
Questo apparecchio è conforme alla direttive CE
73/23/EWG del 19.02.1973 (Direttiva per la bassa tensione)
89/336/EWG del 03.05.1989 (Direttiva EMV inclusa la direttiva di modifica 92/31/EWG)
90/683/EWG.
17
Page 18
Servizio
Il ben addestrato servizio d’assistenza Electrolux è a
disposizione di tutti i nostri clienti.
Prima di richiedere l’in−
tervento del servizio
d’assistenza alla clien−
tela
Accertatevi che non vi sia stato un errore d’uso.
Controllate la vostra cappa d’aspirazione «Cosa fare
in caso di . . .».
Se richiedete l’inter−
vento del servizio d’as−
sistenza
- Annotate i dati seguenti, che troverete della tar-
ghetta del vostro apparecchio:
- Numero di serie
- Denominazione del modello
- Prod.-Numero
- Trasmettete sempre questi dati per:
- Richieste di intervento del servizio assistenza
- Ordinazioni di pezzi di ricambio ed accessori
- Quesiti tecnici
La targhetta dei dati si trova all’interno del vano della
lampada.
0,2 kW 230 V ~50Hz
+
S
EZ 13
Prod-nr:
Typ
Denominazione del modello
Numero di serie
Serie
DA L 55.3
- Annotate tutto con cura; faciliterete la prepara-
zione ed il lavoro dei nostri tecnici di manutenzione.
- Telefonate al Servizio assistenza N. 0848 848 111.
La vostra telefonata verrà automaticamente inoltrata al Centro di assistenza più vicino.
- Fate in modo di trovarvi in casa quando viene il
nostro tecnico, perché egli necessita delle vostre
informazioni.
18
Page 19
Servizio dopo vendita
Servicestellen Points de service Servizio dopo vendita
5506 Mägenwil/Zürich
Industriestr. 10
9014 St. Gallen
Zürcherstrasse 204 e
4127 Birsfelden
Hauptstr. 52
1028 Préverenges
Le Trési 6
6916 Grancia
Zona Industriale E
6032 Emmen
Buholzstrasse 1
7000 Chur
Comercialstrasse 19
3063 Ittigen/Bern
Ey 5
Service-Helpline
Ersatzteilverkauf Point de vente
de rechange
5506 Mägenwil
Industriestrasse 10
Tel. 0848 / 848 023
Sie können Ersatzteile, Zubehör
und Pflegemittel on-line bestellen
bei http://www.electrolux.ch
Fachberatung /
Verkauf
8048 Zürich
Badenerstrasse 587
Tel. 044 / 405 81 11
5506 Mägenwil
Industriestrasse 10
Tél. 0848 / 848 023
Vous pouvez commander des
pièces détachées, des accessoires
et des produits d’entretien en ligne
sur http://www.electrolux.ch
Demonstration /
Vente
8048 Zürich
Badenerstrasse 587
Tél. 044 / 405 81 11
0848 848 111
Vendita pezzi di
ricambio
5506 Mägenwil
Industriestrasse 10
Tel. 0848 / 848 023
Ricambi, accessori e prodotti di
pulizia si possono ordinare
direttamente sul sito internet
http://www.electrolux.ch
Consulente (cucina) /
Vendita
8048 Zürich
Badenerstrasse 587
Tel. 044 / 405 81 11
Garantie Garantie Garanzia
Für jedes Produkt gewähren wir ab
Verkauf bzw. Lieferdatum an den
Endverbraucher eine Garantie von
2 Jahren (Ausweis durch Garantieschein, Faktura oder Verkaufsbeleg).
Die Garantieleistung umfasst die
Kosten für Material, Arbeits- und
Reisezeit.
Die Garantieleistung entfällt bei
Nichtbeachtung der Gebrauchsanweisung und Betriebsvorschriften, unsachgerechter Installation,
sowie bei Beschädigung durch
äussere Einflüsse, höhere Gewalt,
Eingriffe Dritter und Verwendung von
Nicht-Original Teilen.
Nous octroyons sur chaque produit
2 ans de garantie à partir de la date
de livraison ou de la mise en service
au consommateur (documenté au
moyen d’une facture, d’un bon de
garantie ou d’un justificatif d’achat).
Notre garantie couvre les frais de
mains d’œuvres et de déplacement,
ainsi que les pièces de rechange.
Les conditions de garantie ne sont
pas valables en cas d’intervention
d’un tiers non autorisé, de l’emploi de
pièces de rechange non originales,
d’erreurs de maniement ou
d’installation dues à l’inobservation
du mode d’emploi, et pour des
dommages causés par des influences extérieures ou de force
majeure.
Per ogni prodotto concediamo una
garanzia di 2 anni a partire dalla data
di consegna o dalla sua messa in
funzione (fa stato la data della
fattura, del certificato di garanzia o
dello scontrino d’acquisto).
Nella garanzia sono comprese le
spese di manodopera, di viaggio e
del materiale.
Dalla copertura sono esclusi il
logoramento ed i danni causati da
agenti esterni, intervento di terzi,
utilizzo di ricambi non originali o dalla
inosservanza delle prescrizioni
d’istallazione ed istruzioni per l’uso.
19
Page 20
ELECTROLUX HOME PRODUCTS OPERATIONS EUROPE
The Electrolux Group. The world’s No. 1 choice.
20
Il Gruppo Electrolux e’ il piu’ grande produttore mondiale di apparecchiature per la cucina, per la pulizia e di attrezzature per il giardinaggio e per uso forestale.
Oltre 55 milioni di prodotti del Gruppo Electrolux ( quali frigoriferi, cucine, lavabiancheria, lavastoviglie, aspirapolvere, motoseghe e rasaerba ) vengono
vendute ogni anno in piu’ di 150 Paesi del mondo per un valore di circa 14 miliardi di dollari.
Loading...
