AEG COMPETENCE B4001-4 User Manual

COMPETENCE B4001-4

Uuni

Käyttöohje

Arvoisa asiakas,

lue käyttöohje huolellisesti ja säilytä se myöhempää käyttöä varten. Luovuta ohje tarvittaessa eteenpäin myös laitteen mahdolliselle uudelle omistajalle.

Tekstissä käytetään seuraavia symboleja:

1 Turvaohjeet

Varoitus! Henkilöturvaohjeet. Huomio! Laiteturvallisuutta koskevat ohjeet.

3 Käytännön ohjeet ja neuvot

2 Ympäristötietoja

Sisällys

Käyttöohje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Turvaohjeet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Jätehuolto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Laitteen kuvaus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Kokonaiskuva . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Toimintopaneeli . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Uunin varustus. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Uunin varusteet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Ennen ensimmäistä käyttöä. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Ensimmäinen puhdistus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Uunin käyttö . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Virran kytkeminen ja katkaiseminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Uunin toiminnot . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Ritilän, leivinpellin ja uunipannun asettaminen. . . . . . . . . . . . . . . . . . . . . . . 14

Rasvasuodattimen asentaminen/irrottaminen . . . . . . . . . . . . . . . . . . . . . . . . 15

Luukun mekaaninen lukitus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Käyttömahdollisuudet, taulukot ja vihjeet. . . . . . . . . . . . . . . . . . . . . . . . . 17

Paistaminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Paistotaulukko . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Taulukko: Kohokkaat ja kuorrutetut ruoat . . . . . . . . . . . . . . . . . . . . . . . . 23

Taulukko: Pakastetut valmisruoat. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Paistaminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Paistotaulukko . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Tasogrillaus. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Grillaustaulukko . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Sulatus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Sulatustaulukko . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Säilöntä. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Puhdistus ja hoito . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Uunin ulkopinnat. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Uunin sisätila . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Varusteet. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Rasvasuodatin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Kannattimet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Uunin valaistus. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Uunin yläosan puhdistaminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Uuninluukku. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

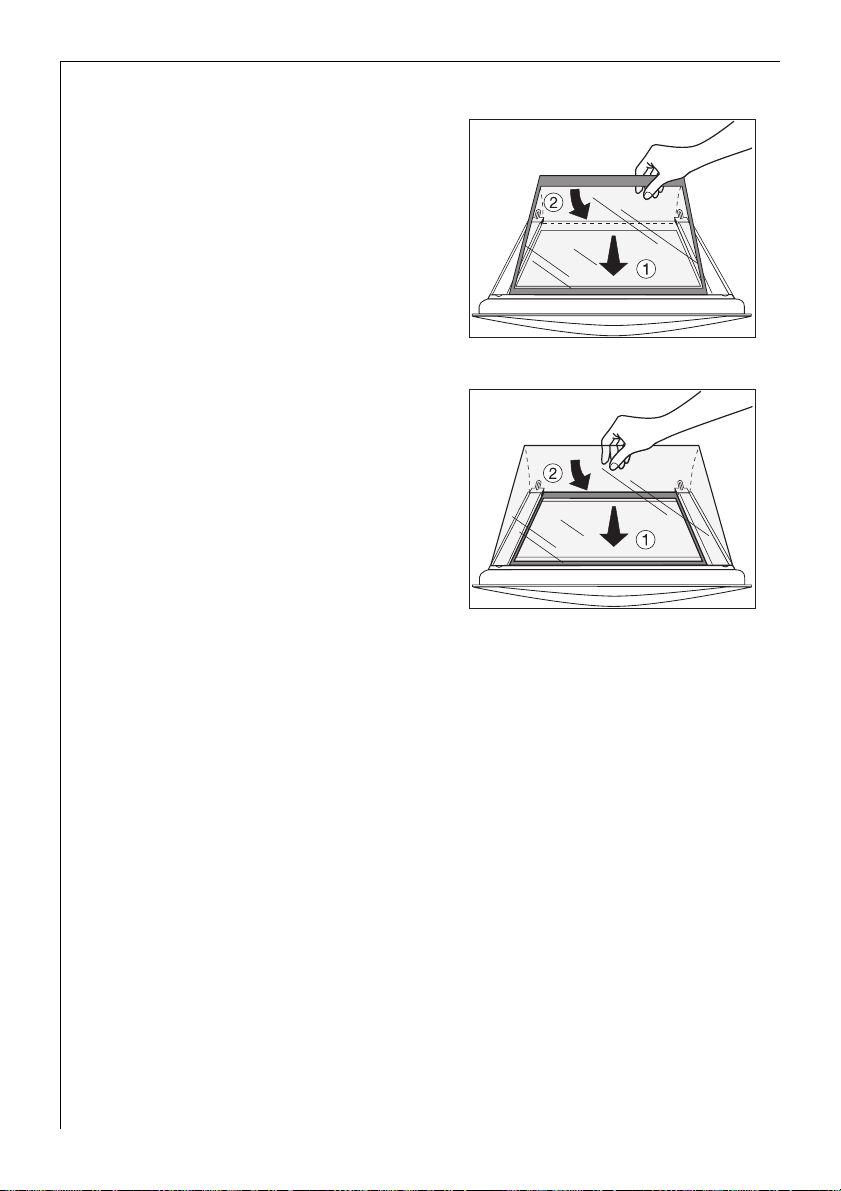

Uunin luukun lasi. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Mitä tehdä, jos …. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Huolto ja varaosat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

Käyttöohje

1 Turvaohjeet

Laite on yhteensopiva seuraavien EY-direktiivien kanssa:

– 73/23/ETY, säädetty 19. helmikuuta 1973, pienjännitedirektiivi – 89/336/ETY, säädetty 3. toukokuuta 1989: EMC-direktiivi sellaisena

kuin se on muutettuna direktiivillä 92/31/ETY

– 93/68/ETY, säädetty 22. heinäkuuta 1993, CE-merkinnästä annettu

direktiivi

Sähköturvallisuus

• Laitteen liitännän saa suorittaa vain ammattitaitoinen sähköasen- taja.

• Jos laitteessa esiintyy häiriöitä tai laite vahingoittuu, irrota sulakkeet tai kytke virta pois pääkytkimestä.

• Laitteen korjauksen saa suorittaa vain asiantunteva huoltomekaa- nikko. Asiantuntemattomalla tavalla suoritettu tai virheellinen korjaus voi altistaa käyttäjän suureen vaaraan. Jos laite tarvitsee korjausta tai huoltoa, käänny valtuutetun jälleenmyyjän tai huoltoliikkeen puoleen.

Lasten turvallisuus

• Älä koskaan jätä lapsia ilman valvontaa, kun laite on toiminnassa.

Turvallisuus laitetta käytettäessä

• Laitetta saa käyttää vain kotitalouksissa tavalliseen ruuanlaittoon ja paistamiseen.

• Liitettäessä sähkölaitteita laitteen läheisyydessä oleviin pistorasioihin on noudatettava varovaisuutta. Liitäntäjohdot eivät saa olla kosketuksissa kuuman uunin luukun kanassa tai joutua sen väliin.

• Varoitus: Palovamman vaara! Uunin sisäosa kuumenee käytön yhte- ydessä.

• Jos uuniin laitetaan alkoholia sisältäviä aineksia, saattaa syntyä helposti syttyvä alkoholin ja ilman sekoitus. Avaa luukku tässä tapauksessa varovasti. Älä käsittele avaamisen yhteydessä hiillosta, kipinöitä tai tulta.

3 Akryyliamidia koskeva varoitus

Tuoreimpien tieteellisten tutkimustulosten mukaisesti erityisesti tärkkelyspitoisten ruokien voimakas ruskistaminen voi aiheuttaa terveydellisen vaaran akryyliamidin vuoksi. Sen vuoksi suosittelemme ruokien kypsennystä mahdollisimman alhaisessa lämpötilassa sekä liiallisen ruskistamisen välttämistä.

Vahinkojen välttäminen

• Älä laita uunin pohjalle alumiinifoliota, leivinpeltiä, kattiloita jne., sillä emalipinta voi vahingoittua muodostuvan lämmön vuoksi.

• Paistovuoasta tippuva hedelmä- tai marjamehu jättää pintaan jälkiä, jotka eivät lähde pois puhdistamalla. Käytä erittäin kosteiden kakkujen tai piiraiden paistamisessa korkeareunaista vuokaa tai peltiä.

• Älä laita mitään painoa avoinna olevan uunin luukun päälle.

• Älä kaada vettä suoraan kuumaan uuniin. Emalipinta ja väri voivat

vahingoittua.

• Erityisesti uunin etukylkien kovakourainen käsittely voi aiheuttaa lasin särkymisen.

• Älä säilytä uunissa tulenarkoja esineitä. Ne voivat syttyä palamaan, kun uuni kytketään toimintaan.

• Älä säilytä uunissa kosteita elintarvikkeita. Ne voivat vahingoittaa emalipintoja.

3 Emalipintoja koskeva huomautus

Uunin emalipintoihin käytön yhteydessä syntyvät värimuutokset eivät vaikuta laitteen toimintaan tavallisessa eivätkä ammattimaisessa käytössä. Tällaisia muutoksia ei siis katsota puutteeksi tai viaksi takuuoikeuden mielessä.

Jätehuolto

Pakkausmateriaalit

Pakkausmateriaalit ovat ekologisesti kestäviä ja ne voidaan käyttää uudelleen. Muoviosat tunnistaa mm. merkinnöistä >PE<, >PS< jne. Toimita käytetyt pakkausmateriaalit niille varattuihin keräyspisteisiin ja noudata materiaalimerkinnöistä annettuja ohjeita.

2 Käytöstä poistettujen laitteiden hävittäminen

Symboli taa, että tätä tuotetta ei saa käsitellä talousjätteenä. Tuote on sen sijaan luovutettava sopivaan sähkö- ja elektroniikkalaitteiden kierrätyksestä huolehtivaan keräyspisteeseen. Tämän tuotteen asianmukaisen hävittämisen varmistamisella autetaan estämään sen mahdolliset ympäristöön ja terveyteen kohdistuvat haittavaikutukset, joita voi aiheutua muussa tapauksessa tämän tuotteen epäasianmukaisesta jätekäsittelystä. Tarkempia tietoja tämän tuotteen kierrättämisestä saa paikallisesta kunnantoimistosta, talousjätehuoltopalvelusta tai liikkeestä, josta tuote on ostettu.

W , joka on merkitty tuotteeseen tai sen pakkaukseen, osoit-

1 Varoitus: Vaaratilanteiden välttämiseksi käytöstä poistettu laite on en-

nen hävittämistä tehtävä toimimattomaksi.

Erota laite verkosta ja irrota laitteen verkkoliitäntäjohto.

Laitteen kuvaus

Kokonaiskuva

Käyttöpaneeli

Luukun kahva

Täyslasiluukku

Toimintopaneeli

Uunin virran merkkivalo Lämpötilan merkkivalo

Merkkivalo Kypsennyksen val-

vonta

Uunin toiminnot Lämpötilan valitsin

Uunin varustus

Kannatintasot

Kannattimet, voidaan ottaa pois

Uunin varusteet

Grilliritilä

Astioita, kakkuvuokia, paistamista ja grillaamista varten.

Ylälämpö ja grillivastus

Uunin valaistus

Rasvasuodatin

Takaseinämävastus Puhallin

Alalämpö

Leivinpelti

Kakkuja ja pikkuleipiä varten.

Uunipannu

Käytetään paistopeltinä tai rasvankeruuastiana.

Ennen ensimmäistä käyttöä

Ensimmäinen puhdistus

Puhdista uuni hyvin, ennen kuin käytät sitä ensimmäisen kerran.

1 Huom: Älä käytä voimakkaita, hankaavia puhdistusaineita, jotta pinta

ei vahingoittuisi!

3 Käsittele metalliosat tavallisilla hoitoaineilla.

1.Aseta uunin toimintojen kytkin uunin valaistuksen kohdalle.

2.Ota kaikki tarvikkeet pois uunista ja puhdista ne lämpimällä astianpe-

suaineliuoksella.

3.Puhdista myös uuni lämpimällä astianpesuaineliuoksella ja kuivaa.

4.Pyyhi laitteen etupuoli kostealla liinalla.

Uunin käyttö

Uunissa on alaspainettavat kytkimet, joilla valitaan uunin toiminnot

ja lämpötila. Paina kytkin alas. Kytkin nousee tällöin esiin.

Virran kytkeminen ja katkaiseminen

Uunin virran merkkivalo

Merkkivalo Kypsennyksen valvonta

Uunin toiminnot Lämpötilan valitsin

1.Käännä uunin toimintojen kytkin halutun toiminnon kohdalle.

2.Käännä lämpötilan valintakytkin halutun lämpötilan kohdalle.

Toiminnan merkkivalo palaa niin kauan kuin uuni on kytkettynä toimintaan.

Lämpötilan merkkivalo palaa uunin kuumenemisen aikana.

3.Uuni kytketään pois toiminnasta kääntämällä uunin toimintojen kytkin

ja lämpötilan valitsin SEIS-asentoon.

Lämpötilan merkkivalo

3 Jäähdytyspuhallin

Puhallin kytkeytyy toimintaan automaattisesti jäähdyttäen laitteen ulkopintoja. Kun uuni kytketään pois toiminnasta, puhallin toimii edelleen jäähdyttäen laitetta. Kun laite on jäähtynyt riittävästi, puhallin sammuu itsestään.

Kypsennyksen valvonta

2 Tämän toiminnon avulla voit hyödyntää uunin jälkilämpöä energian

säästämiseksi. Kun uuni on kytketty pois toiminnasta, merkkivalo Kypsennyksen

valvonta palaa. Niin kauan kuin tämä merkkivalo palaa, uunin lämpötila on riittävä ruoan kypsentämistävarten.

Sen jälkeen toiminnon merkkivalo sammuu.

3 Nyrkkisääntö: Jos paistoaika on pidempi, uuni voidaan kytkeä pois toi-

minnasta n. 10 min. ennen paistoajan päättymistä. Toimintoa Kypsennyksen valvonta voidaan käyttää uunitoimintojen Kiertoilma , Ylä-/alalämpö , Intensiivi ja Infratherm yhteydessä. Toiminnon Kypsennyksen valvonta käyttö on järkevää silloin, kun uuni on ensin ollut toiminnassa vähintään 30 min. ja lämpötila on ollut vähintään 160°C.
