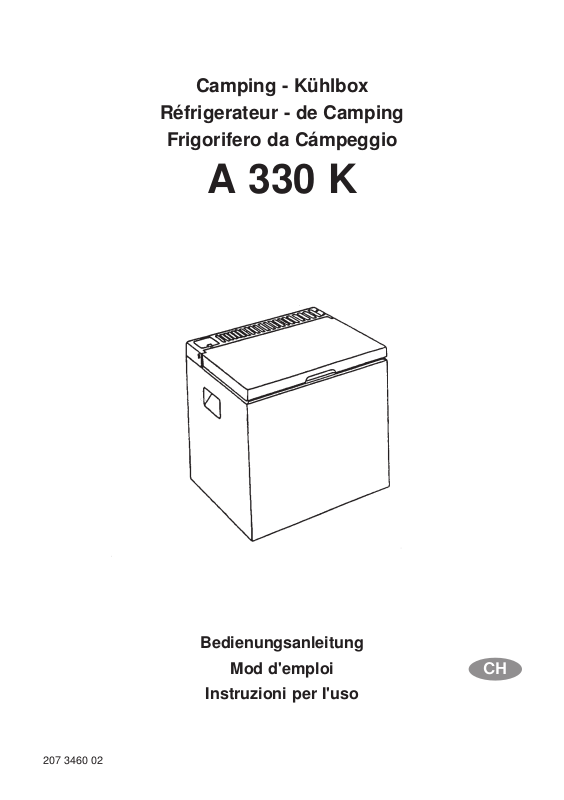

Aeg A330K User Manual

Camping - Kühlbox
Réfrigerateur - de Camping
Frigorifero da Cámpeggio
A 330 K
Bedienungsanleitung
Mod d'emploi
Instruzioni per I'uso
207 3460 02
2
Fig. 1
M
I
K
L
N
D
P
S
Z
Fig. 2
Fig. 3
Fig. 4
Propane
Butane
8
A 33O K
SPECIFICATlONS TECHNIQUES
REFRIGERATEUR DE CAMPING VOLUME DE LA CUVE: 33 LITRES POIDS: 16 KG DIMENSIONS: L500 x H440 x P420 mm TYPE: COFFRE COMMANDES: LOGEMENT EN PARTlE
HAUTE GROUPE: A ABSORPTION HERMETIQUE ET
SILENCIEUX PLAQUE SIGNALETIQUE DE L'APPAREIL
FONCTIONNEMENT
GAZ BUTANE OU PROPANE AVEC DETEN­DEUR APPROPRIE
ELECTRICITE 230 VOLTS ELECTRICITE 12 VOLTS
CONSOMMATlON PAR 24 H*
GAZ: 213 g = 2,9 kWh ELECTRICITE 12 VOLTS: 2 kWh ELECTRICITE 230 VOLTS:1 ,8 kWh * pour une température ambiante de 25 °C.
MODE D'EMPLOI
Vous avez choisi un réfrigérateur trimixte A 330 K et vous avez rasion. Pour vous permettre de l'utiliser dans les meilleures conditions, lisez attentivement cette notice, dès la mise en service,
1 - PERFORMANCES FRIGORI-
FIQUES
Ce réfrigérateur ést équipé d'un groupe her­métique silencieux. Si l'appareil est correcte­ment installé, soit sous abri, soit à Ï'extérieur, on obtient des performances remarquables â 32 °C de température ambiante et la fabrication de glaçons jusqu'à 38 °C de température ambi­ante.
2 - AMENAGEMENTS
COFFRE
- S'il est utilisé uniquement comme "Bar", il contient 7 maxi bouteilles de 1,50 litre
- Carénage intégral du groupe frigorifique et du coffre en tôle d'acire très résistante
- Couvercle à fermeture hermétique par joint magnétique
- Sur l'évaporateur 1 bac (N) pouvant fournir 12 glaçons.
TABLEAU DE COMMANDES (Flg 1)
- Protégé par un portillon indépendant
- II peut ainsi être rnanoeuvré sans ouvrir le couvercle du réfrigérateur
- Manette de commande du thermostat électri­que 230 Volts (K) avec interrupteur incorporé
- Bouton de sécurité gaz (I) à 3 positions: Fermé, Maxi, Mini (point noir, Grosse flamme, Petite flamme)
- Bouton poussoir d'allumeur piézo électrique (L).
3 - INSTALLATION
EMPLACEMENT
Choisir un endroit frais ou ombragé, éloigné de toute source de chaleur, ne pas exposer votre réfrigérateur au plein soleil. Bien dégager les grilles d'aération (M) sur le dessus et sur la tôle arrière (Fig 1 ). ne pas coller l'appareil contre une cloison, prévoir au minimum 5 cm entre la tôle arrière et la paroi. Dans le cas d'utilisation au gaz, éviter les courants d'air qui pourraient éteindre la flamme du brûleur, mais assurer une ventilation suffisante pour la combustion et l'évacuation des gaz brûlés (2 m
3
/h).
NB: l'appareil ne doit jamais fonctionner au gaz à l'intérieur d'un véhicule.
HORIZONTALITE
Pour obtenir le maximum de froid, le réfrigérateur doit être parfaitement horizontal dans le sens de la largeur et de la profondeur. Pour contrôler cette horizontalité, utiliser un niveau â bulle ou à défaut, un récipient plat rempli d'eau. Une forte inclinaison (plus de 3°) se traduirait par un arrêt total du fonctionne­ment et une forte perturbation du générateur de froid.
4 - FONCTIONNEMENT AU GAZ
CHOIX DU GAZ UTlLISE
Butane: Bouteille butane avec détendeur 30 millibars.
Propane: Bouteille propane avec détendeur 30 millibars. Le gaz utilisé, et la pression à la sortie du détendeur doivent être conformes à la plaque signalétique.
ALIMENTATION GAZ
- Opérer toujours en l'absence de toute flamme et dans un endroit bien aéré.
F
