Page 1
AIK3021R DE Benutzerinformation 2
FR Notice d'utilisation 22
IT Istruzioni per l’uso 42
EN User manual 61
Page 2
www.aeg.com
2
INHALT
1. SICHERHEITSHINWEISE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
2. BETRIEB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
3. TÄGLICHER GEBRAUCH . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
4. PRAKTISCHE TIPPS UND HINWEISE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
5. REINIGUNG UND PFLEGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
6. WAS TUN, WENN … . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
7. MONTAGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
8. GERÄUSCHE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
9. TECHNISCHE DATEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
10. UMWELTTIPPS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
FÜR PERFEKTE ERGEBNISSE
Danke, dass Sie sich für dieses AEG Produkt entschieden haben. Wir haben es geschaffen,
damit Sie viele Jahre von seiner ausgezeichneten Leistung und den innovativen Technologien,
die Ihnen das Leben erleichtern, profitieren können. Es ist mit Funktionen ausgestattet, die in
gewöhnlichen Geräten nicht vorhanden sind. Nehmen Sie sich ein paar Minuten Zeit zum
Lesen, um seine Vorzüge kennen zu lernen.
Besuchen Sie uns auf unserer Website, um:
Anwendungshinweise, Prospekte, Fehlerbehebungs- und Service-Informationen zu
erhalten:
www.aeg.com
Ihr erworbenes Produkt zu registrieren, um den besten Service dafür zu
gewährleisten:
www.aeg.com/productregistration
Zubehör, Verbrauchsmaterial und Original-Ersatzteile für Ihr Gerät zu erwerben:
www.aeg.com/shop
KUNDENDIENST UND -BETREUUNG
Bitte verwenden Sie ausschließlich Original-Ersatzteile für Ihre Produkte.
Halten Sie folgende Angaben bereit, wenn Sie sich an den Kundendienst wenden
(diese Informationen finden Sie auf dem Typenschild): Modell, Produktnummer (PNC),
Seriennummer.
Warnungs-/ Sicherheitshinweise.
Allgemeine Hinweise und Ratschläge
Hinweise zum Umweltschutz
Änderungen vorbehalten.
Page 3
DEUTSCH 3
1.
SICHERHEITSHINWEISE
Lesen Sie zu Ihrer Sicherheit und für die
optimale Geräteanwendung vor der Installation und dem Gebrauch des Gerätes die vorliegende Benutzerinformation
aufmerksam durch, einschließlich der
Ratschläge und Warnungen. Es ist wichtig, dass zur Vermeidung von Fehlern
und Unfällen alle Personen, die das Gerät benutzen, mit der Bedienung und
den Sicherheitsvorschriften vertraut sind.
Heben Sie die Benutzerinformation gut
auf und übergeben Sie sie bei einem
Weiterverkauf des Gerätes dem neuen
Besitzer, so dass jeder während der gesamten Lebensdauer des Gerätes über
Gebrauch und Sicherheit informiert ist.
Halten Sie sich zu Ihrer Sicherheit und
zum Schutz Ihres Eigentums strikt an die
Vorsichtsmaßnahmen der vorliegenden
Benutzerinformation, da der Hersteller
bei Missachtung derselben von jeder
Haftung freigestellt ist.
1.1 Sicherheit von Kindern und
hilfsbedürftigen Personen
• Das Gerät darf von Personen (einschließlich Kindern), deren physische,
sensorische Fähigkeiten und deren
Mangel an Erfahrung und Kenntnissen
einen sicheren Gebrauch des Gerätes
ausschließen nur unter Aufsicht oder
nach ausreichender Einweisung durch
eine verantwortungsbewusste Person
benutzt werden, die sicherstellt, dass
sie sich der Gefahren des Gebrauchs
bewusst sind.
Kinder müssen beaufsichtigt werden,
damit sie nicht am Gerät herumspielen
können.
• Halten Sie das Verpackungsmaterial
unbedingt von Kindern fern. Erstickungsgefahr!
• Ziehen Sie vor der Entsorgung des
Gerätes den Netzstecker, schneiden
Sie das Netzkabel (so nah wie möglich
am Gerät) ab und entfernen Sie die
Tür, so dass spielende Kinder vor
elektrischem Schlag geschützt sind
und sich nicht in dem Gerät einschließen können.
• Wenn dieses Gerät mit magnetischer
Türdichtung ein älteres Modell mit
Schnappverschluss (Türlasche) an der
Tür oder auf dem Deckel ersetzt, machen Sie den Schnappverschluss vor
dem Entsorgen des Altgerätes unbrauchbar. So verhindern Sie, dass das
Gerät nicht zu einer Todesfalle für Kinder wird.
1.2 Allgemeine
Sicherheitshinweise
WARNUNG!
Achten Sie darauf, dass die Belüftungsöffnungen im Gehäuse oder in der Einbaunische nicht blockiert sind.
• Das Gerät ist für die Aufbewahrung
von Lebensmitteln und/oder Getränken in einem normalen Haushalt bestimmt, wie in der vorliegenden Gebrauchsanweisung beschrieben wird.
• Benutzen Sie keine mechanischen
oder sonstigen Hilfsmittel, um den
Abtauprozess zu beschleunigen.
• Verwenden Sie keine anderen Elektrogeräte (wie Speiseeisbereiter) in Kühlgeräten, wenn solche Geräte nicht
ausdrücklich vom Hersteller für diesen
Zweck zugelassen sind.
• Beschädigen Sie nicht den Kältekreislauf.
• Das Kältemittel Isobutan (R600a) im
Kältekreislauf des Gerätes ist ein natürliches und sehr umweltfreundliches
Gas, das jedoch leicht entflammbar
ist.
Achten Sie beim Transport und bei
der Aufstellung des Gerätes darauf,
nicht die Komponenten des Kältekreislaufs zu beschädigen.
Bei einer eventuellen Beschädigung
des Kältekreislaufs:
– Offene Flammen und Zündfunken
vermeiden
– Den Raum, in dem das Gerät instal-
liert ist, gut lüften
• Technische und anderweitige Änderungen am Gerät sind gefährlich. Ein
defektes Netzkabel kann Kurzschlüsse
und einen Brand verursachen und/
oder zu Stromschlägen führen.
Page 4
www.aeg.com
4
WARNUNG!
Elektrische Bauteile (Netzkabel,
Stecker, Kompressor) dürfen zur
Vermeidung von Gefahren nur
vom Kundendienst oder einer
Fachkraft ausgewechselt werden.
1.
Das Netzkabel darf nicht verlängert werden.
2.
Vergewissern Sie sich, dass der
Netzstecker nicht von der Geräterückseite geklemmt oder beschädigt wird. Ein geklemmter oder
beschädigter Netzstecker überhitzt und kann einen Brand verursachen.
3.
Vergewissern Sie sich, dass der
Netzstecker des Geräts frei zugänglich ist.
4.
Ziehen Sie nicht am Netzkabel.
5.
Stecken Sie den Netzstecker nie in
eine lockere Steckdose. Es besteht Brand- und Stromschlaggefahr.
6.
Betreiben Sie das Gerät nicht ohne Lampenabdeckung (wenn vorgesehen) der internen Beleuchtung.
• Dieses Gerät ist schwer. Vorsicht beim
Transport.
• Entnehmen oder berühren Sie nie mit
nassen/feuchten Händen Tiefkühlgut,
da dies zu Hautverletzungen oder Kälteverbrennungen führen kann.
• Das Gerät nicht direkter Sonneneinstrahlung aussetzen.
• Die Leuchtmittel (wenn vorgesehen) in
diesem Gerät sind Speziallampen, die
nur für Haushaltsgeräte geeignet sind.
Sie eignen sich nicht zur Raumbeleuchtung.
1.3 Täglicher Gebrauch
• Stellen Sie keine heißen Töpfe auf die
Kunststoffteile des Gerätes.
• Lagern Sie keine feuergefährlichen
Gase oder Flüssigkeiten in dem Gerät.
Explosionsgefahr.
• Die Lagerempfehlungen des Geräteherstellers sind strikt einzuhalten. Halten Sie sich an die betreffenden Anweisungen.
1.4 Reinigung und Pflege
• Schalten Sie vor Wartungsarbeiten immer das Gerät ab und ziehen Sie den
Netzstecker aus der Steckdose.
• Reinigen Sie das Gerät nicht mit Metallgegenständen.
• Kontrollieren Sie den Tauwasserabfluss im Kühlraum in regelmäßigen
Abständen. Reinigen Sie den Ablauf,
falls nötig. Bei verstopftem Wasserabfluss sammelt sich das Wasser auf dem
Boden des Geräts an.
1.5 Montage
Halten Sie sich für den elektrischen Anschluss strikt an die Anweisungen der betreffenden Abschnitte.
• Kontrollieren Sie nach dem Auspacken
das Gerät auf eventuelle Beschädigungen. Nehmen Sie das Gerät nicht in
Betrieb, wenn es beschädigt ist. Melden Sie die Schäden umgehend dem
Händler, bei dem Sie es erworben haben. Bewahren Sie in diesem Fall die
Verpackung auf.
• Lassen Sie das Gerät mindestens vier
Stunden stehen, bevor Sie es elektrisch anschließen, damit das Öl in den
Kompressor zurückfließen kann.
• Ausreichenden Freiraum zur Luftzirkulation um das Gerät lassen; anderenfalls besteht Überhitzungsgefahr. Halten Sie sich für die Belüftung an die Installationsanweisungen.
• Das Gerät sollte zur Vermeidung von
Verbrennungen durch Berührung von
heißen Bauteilen (Kompressor, Kondensator) möglichst mit der Rückseite
gegen eine Wand aufgestellt werden.
• Das Gerät darf nicht in der Nähe von
Heizkörpern oder Kochern installiert
werden.
• Vergewissern Sie sich, dass der Netzstecker des Gerätes nach der Installation frei zugänglich ist.
• Wenn ein Wasseranschluss vorgesehen ist, verbinden Sie das Gerät nur
mit dem Trinkwasseranschluss.
Page 5
1.6 Kundendienst
• Sollte die Wartung des Gerätes elektrische Arbeiten verlangen, so dürfen
diese nur von einem qualifizierten
Elektriker oder einem Elektro-Fachmann durchgeführt werden.
• Wenden Sie sich für Reparaturen und
Wartung nur an Fachkräfte der autorisierten Kundendienststellen und verlangen Sie stets Original-Ersatzteile.
1.7 Umweltschutz
2. BETRIEB
Das Gerät enthält im Kältekreis
oder in dem Isoliermaterial keine
DEUTSCH 5
ozonschädigenden Gase. Das
Gerät darf nicht wie normaler
Hausmüll entsorgt werden. Die
Isolierung enthält entzündliche
Gase: das Gerät muss gemäß
den geltenden Vorschriften entsorgt werden; sie erhalten diese
bei Ihrer Gemeindeverwaltung.
Nicht das Kälteaggregat beschädigen, insbesondere nicht in der
Nähe des Wärmetauschers. Die
Materialien, die bei der Herstellung dieses Geräts verwendet
wurden und mit dem Symbol
markiert sind, können recycelt
werden.
2.1 Einschalten des Geräts
Stecken Sie den Stecker in die Wandsteckdose.
Drehen Sie den Temperaturregler im
Uhrzeigersinn auf eine mittlere Einstellung.
2.2 Ausschalten des Geräts
Drehen Sie den Temperaturregler zum
Ausschalten des Geräts in die Position
"O".
2.3 Temperaturregelung
Die Temperatur wird automatisch geregelt.
Bedienen Sie das Gerät wie folgt:
• drehen Sie den Temperaturregler auf
eine niedrigere Einstellung, um die
minimal mögliche Kühlung zu erreichen.
• drehen Sie den Temperaturregler auf
eine höhere Einstellung, um die maximal mögliche Kühlung zu erreichen.
eine mittlere Einstellung ist im
Allgemeinen am besten geeignet.
Allerdings muss für eine exakte Einstellung berücksichtigt werden, dass die
Temperatur im Innern des Gerätes von
verschiedenen Faktoren abhängt:
• von der Raumtemperatur
• von der Häufigkeit der Türöffnung
• von der Menge der eingelagerten Lebensmittel
• und vom Standort des Geräts.
Ist die Umgebungstemperatur
hoch oder das Gerät voll beladen, dieses aber auf die niedrigste Temperatur eingestellt, so
kann es bei andauerndem Betrieb des Geräts an der Rückwand zu Frostbildung kommen.
In diesem Fall muss eine höhere
Temperatur gewählt werden, die
ein automatisches Abtauen ermöglicht und damit auch einen
niedrigeren Energieverbrauch.
Page 6
www.aeg.com
6
3. TÄGLICHER GEBRAUCH
3.1 Reinigung des Innenraums
Bevor Sie das Gerät in Betrieb nehmen,
beseitigen Sie den typischen „Neugeruch“ am besten durch Reinigen der Innenteile mit lauwarmem Wasser und einer neutralen Seife. Sorgfältig nachtrocknen.
Verwenden Sie keine aggressiven
Reinigungsmittel oder Scheuerpulver, die die Oberfläche beschädigen.
3.2 Einfrieren frischer
Lebensmittel
Das Gefrierfach eignet sich zum Einfrieren von frischen Lebensmitteln und zum
Lagern von gefrorenen und tiefgefrorenen Lebensmitteln für einen längeren
Zeitraum.
Für das Einfrieren frischer Lebensmittel
ist eine Änderung der mittleren Einstellung nicht erforderlich.
Möchten Sie den Gefriervorgang beschleunigen, drehen Sie bitte den Temperaturregler auf eine höhere Einstellung, um die maximal mögliche Kühlung
zu erreichen.
In diesem Fall kann die Temperatur im Kühlschrank unter 0°C fallen. Ist dies der Fall, drehen Sie
den Temperaturregler auf eine
wärmere Einstellung.
3.3 Lagerung gefrorener
Lebensmittel
Lassen Sie das Gerät vor der ersten Inbetriebnahme oder nach einer Zeit, in
der das Gerät nicht benutzt wurde, mindestens zwei Stunden lang mit höherer
Einstellung laufen, bevor Sie Lebensmittel in das Gefrierfach legen.
Wenn es zum Beispiel durch einen Stromausfall, der länger dauerte als der in der Tabelle mit
den technischen Daten angegebene Wert (siehe „Ausfalldauer“)
zu einem ungewollten Abtauen
kommt, dann müssen die aufgetauten Lebensmittel sehr rasch
verbraucht oder sofort gekocht
und nach dem Abkühlen erneut
eingefroren werden.
3.4 Auftauen
Tiefgefrorene oder gefrorene Lebensmittel können vor der Verwendung je
nach der zur Verfügung stehenden Zeit
im Kühlschrank oder bei Raumtemperatur aufgetaut werden.
Kleinere Teile können sogar direkt aus
dem Gefrierraum entnommen und anschließend sofort gekocht werden. In
diesem Fall dauert der Garvorgang etwas länger.
3.5 Verstellbare Ablagen/Einsätze
3.6 Positionierung der
Türeinsätze
Die Türablagen können in unterschiedlicher Höhe positioniert werden, womit
Die Wände des Kühlschranks sind mit einer Anzahl von Führungsschienen ausgestattet, die verschiedene Möglichkeiten
für das Einsetzen der Ablagen bieten.
Zur besseren Raumnutzung können die
vorderen Halbteile der Ablagen auf die
rückwärtigen hinaufgelegt werden.
das Lagern verschieden großer Lebensmittelpackungen ermöglicht wird.
Page 7
3.7 Anbringen der verschiebbaren Schublade
Die verschiebbare Schublade kann in
verschiedenen Höhen eingesetzt werden.
Bitte nehmen Sie die Einstellungen wie
folgt vor:
1.
Heben Sie die Ablage mit der verschiebbaren Schublade an und ziehen Sie sie aus den Türhalterungen.
2.
Nehmen Sie den Haltebügel aus der
Führung unter der Ablage heraus.
3.
Das Einsetzen in eine andere Höhe
bitte in umgekehrter Reihenfolge
vornehmen.
4. PRAKTISCHE TIPPS UND HINWEISE
DEUTSCH 7
4.1 Energiespartipps
• Öffnen Sie die Tür nicht zu häufig, und
lassen Sie diese nicht länger offen als
unbedingt notwendig.
• Wenn die Umgebungstemperatur
hoch ist und der Temperaturregler auf
eine niedrige Temperatur eingestellt
und das Gerät voll beladen ist, kann es
zu andauerndem Betrieb des Kompressors und damit zu Reif- oder Eisbildung am Verdampfer kommen.
Stellen Sie in diesem Fall den Temperaturregler auf eine höhere Einstellung
ein, die ein automatisches Abtauen
und damit auch einen niedrigeren
Energieverbrauch ermöglicht.
4.2 Hinweise für die Kühlung
frischer Lebensmittel
So erzielen Sie die besten Ergebnisse:
• Legen Sie bitte keine warmen Lebensmittel oder dampfenden Flüssigkeiten
in den Kühlschrank.
• Decken Sie die Lebensmittel ab oder
verpacken Sie diese entsprechend,
besonders wenn sie stark riechen.
• Legen Sie die Lebensmittel so hinein,
dass um sie Luft frei zirkulieren kann.
4.3 Hinweise für die Kühlung
Tipps:
Fleisch (alle Sorten): wickeln Sie Fleisch
in lebensmittelechte Tüten und legen
Sie diese auf die Glasablage über der
Gemüseschublade.
Bitte lagern Sie Fleisch aus Sicherheitsgründen nur einen oder maximal zwei
Tage auf diese Weise.
Gekochte Lebensmittel, kalte Gerichte
usw.: diese können abgedeckt auf eine
Ablage gelegt werden.
Obst und Gemüse: bitte waschen Sie
Obst und Gemüse gründlich und legen
Sie es in die speziell dafür vorgesehene(n) Schublade(n).
Butter und Käse: diese sollten stets in
speziellen luftdichten Behältern verpackt
sein oder in Aluminiumfolie bzw. in lebensmittelechte Tüten eingepackt werden, um so wenig Luft wie möglich in
der Verpackung zu haben.
Milchflaschen: bitte bewahren Sie Milchflaschen stets mit Deckel im Flaschenregal in der Tür auf.
Bananen, Kartoffeln, Zwiebeln und
Knoblauch sollten nicht im Kühlschrank
aufbewahrt werden, außer diese sind dafür speziell verpackt.
Page 8
www.aeg.com
8
4.4 Hinweise zum Einfrieren
Im Folgenden finden Sie einige wertvolle Tipps für einen optimalen Gefriervorgang:
• die maximale Menge an Lebensmitteln, die innerhalb von 24 Stunden eingefroren werden kann. ist auf dem
Typschild angegeben;
• der Gefriervorgang dauert 24 Stunden. Legen Sie während dieses Zeitraums keine weiteren einzufrierenden
Lebensmittel in das Gefrierfach;
• frieren Sie ausschließlich frische und
gründlich gewaschene Lebensmittel
von sehr guter Qualität ein;
• teilen Sie die Lebensmittel in kleinere
Portionen ein, damit diese schnell und
vollständig gefrieren und Sie später
nur die Menge auftauen müssen, die
Sie gerade benötigen;
• die einzufrierenden Lebensmittelportionen sollten stets luftdicht in Aluminiumfolie oder in lebensmittelechte Gefrierbeutel verpackt werden, um so
wenig Luft wie möglich in der Verpackung zu haben;
• achten Sie beim Hineinlegen von frischen, noch ungefrorenen Lebensmitteln darauf, dass diese keinen Kontakt
mit Gefriergut bekommen, da dieses
sonst antauen kann;
• weniger fetthaltige Lebensmittel lassen sich besser lagern als fetthaltigere;
Salz verkürzt die Lagerzeit von Lebensmitteln im Gefrierfach;
• werden Gefrierwürfel direkt nach der
Entnahme aus dem Gefrierfach verwendet, können Sie zu Frostbrand auf
der Haut führen;
• es empfiehlt sich, das Einfrierdatum
auf jeder einzelnen Packung zu notieren, um einen genauen Überblick über
die Lagerzeit zu haben.
4.5 Hinweise zur Lagerung
gefrorener Produkte
So erzielen Sie die besten Ergebnisse
mit Ihrem Gerät:
• Vergewissern Sie sich, dass die gefrorenen Lebensmittel vom Händler angemessen gelagert wurden.
• Achten Sie unbedingt darauf, die eingekauften gefrorenen Lebensmittel in
der kürzest möglichen Zeit in das Gefriergerät zu bringen.
• Öffnen Sie die Tür nicht zu häufig, und
lassen Sie die Tür nicht länger offen
als notwendig.
• Aufgetaute Lebensmittel verderben
sehr schnell und eignen sich nicht für
ein erneutes Einfrieren.
• Das Haltbarkeitsdatum auf der Tiefkühlkostverpackung darf nicht überschritten werden.
5. REINIGUNG UND PFLEGE
VORSICHT!
Ziehen Sie bitte vor jeder Reinigungsarbeit immer den Netzstecker aus der Steckdose.
Der Kältekreis des Gerätes enthält Kohlenwasserstoffe; Wartungsarbeiten und Nachfüllen
von Kältemittel dürfen daher nur
durch vom Hersteller autorisiertes Fachpersonal ausgeführt werden.
5.1 Regelmäßige Reinigung
Der gesamte Kühlschrank muss regelmäßig gereinigt werden:
• Reinigen Sie die Innenseiten und die
Zubehörteile mit lauwarmem Wasser
und etwas Neutralseife.
• Prüfen und säubern Sie die Türdichtungen in regelmäßigen Abständen
und kontrollieren Sie, dass diese sauber und frei von Verunreinigungen
sind.
• Spülen und trocknen Sie diese sorgfältig ab.
Page 9
Ziehen Sie nicht an Leitungen
und/oder Kabeln im Innern des
Kühlschranks und achten Sie darauf, diese nicht zu verschieben
oder zu beschädigen.
Benutzen Sie zur Reinigung des
Innenraums keinesfalls Putzmittel, Scheuerpulver, stark parfümierte Reinigungsmittel oder
Wachspolituren, da diese die
Oberfläche des Innenraums beschädigen und einen starken Eigengeruch hinterlassen können.
Reinigen Sie den Kondensator (schwarzes Gitter) und den Kompressor auf der
5.2 Abtauen des Kühlschranks
5.3 Abtauen des Gefrierraums
Auf den Ablagen des Gefrierraumes und
im Innern des oberen Fachs bildet sich
stets etwas Reif.
Tauen Sie den Gefrierraum ab, wenn die
Reifschicht eine Stärke von etwa 3 bis 5
mm erreicht hat.
Stellen Sie den Temperaturregler
bitte 12 Stunden vor dem Abtauen auf eine kühlere Einstellung,
damit eine ausreichende Kälte
als Reserve für die Unterbrechung im Betrieb entstehen
kann.
Entfernen Sie den Reif wie nachstehend
erläutert:
1.
Schalten Sie das Gerät aus.
2.
Nehmen Sie das gesamte Gefriergut
heraus, verpacken Sie es in mehrere
DEUTSCH 9
Geräterückseite mit einer Bürste. Dadurch verbessert sich die Leistung des
Geräts und es verbraucht weniger Strom.
Bitte achten Sie darauf, das Kühlsystem nicht zu beschädigen.
Viele Haushaltsreiniger für Küchen enthalten Chemikalien, die den im Gerät
verwendeten Kunststoff angreifen können. Aus diesem Grund ist es empfehlenswert, das Gerät außen nur mit warmem Wasser und etwas flüssigem Tellerspülmittel zu reinigen.
Schließen Sie das Gerät nach der Reinigung wieder an die Netzversorgung an.
Bei normalem Betrieb wird Reif bei jedem Anhalten des Kompressors automatisch aus dem Verdampfer des Kühlschranks entfernt. Das Tauwasser läuft
durch eine Rinne in einen speziellen Behälter an der Rückseite des Geräts über
dem Motorkompressor, wo es verdampft.
Reinigen Sie deshalb regelmäßig die
Abflussöffnung des Tauwassers in der
Mitte des Kühlschrankkanals, damit das
Wasser nicht überfließt und auf die gelagerten Lebensmittel tropft. Benutzen Sie
dazu bitte das mitgelieferte Reinigungswerkzeug, das sich bereits in der Ablauföffnung befindet.
Schichten Zeitungspapier und lagern
Sie es an einem kühlen Ort.
VORSICHT!
Fassen Sie eingefrorene Lebensmittel nicht mit nassen Händen
an. Ihre Hände könnten an den
Lebensmitteln festfrieren.
3.
Lassen Sie die Tür offen.
Stellen Sie eine Schale mit warmem Wasser in den Gefrierraum,
um den Abtauprozess zu beschleunigen. Entfernen Sie bereits während des Abtauprozesses vorsichtig Eisstücke, die sich
lösen lassen.
4.
Wenn der Gefrierraum vollständig
abgetaut ist, wischen Sie das Innere
sorgfältig trocken.
5.
Schalten Sie das Gerät ein.
Page 10
www.aeg.com
10
6.
Nachdem das Gerät zwei bis drei
Stunden in Betrieb ist, können Sie
die ausgelagerten Lebensmittel wieder in den Gefrierraum hineinlegen.
Verwenden Sie bitte niemals
scharfe Gegenstände zum Entfernen von Reif und Eis vom Verdampfer, da dieser dadurch beschädigt werden könnte.
Versuchen Sie nicht, den Abtauvorgang durch andere als vom
Hersteller empfohlene mechanische oder sonstige Hilfsmittel zu
beschleunigen.
Ein Temperaturanstieg des Gefrierguts während des Abtauens
des Gerätes kann die Lagerzeit
dieser Lebensmittel verkürzen.
5.4 Stillstandzeiten
Bei längerem Stillstand des Gerätes
müssen Sie folgendermaßen vorgehen:
6. WAS TUN, WENN …
• trennen Sie das Gerät von der Netzversorgung
• entnehmen Sie alle Lebensmittel
• Tauen Sie das Gerät ab (sofern vorgesehen). Reinigen Sie den Innenraum
und das gesamte Zubehör.
• lassen Sie die Türen offen/angelehnt,
um das Entstehen unangenehmer Gerüche zu vermeiden.
Möchten Sie bei einer längeren Abwesenheit den Gefrierschrank weiter laufen
lassen, bitten Sie jemanden, gelegentlich die Temperatur zu prüfen, damit das
Gefriergut bei einem möglichen Stromausfall nicht im Innern des Gerätes verdirbt.
WARNUNG!
Ziehen Sie vor der Fehlersuche
immer den Netzstecker aus der
Steckdose.
Die Fehlersuche, die in der vorliegenden Gebrauchsanweisung
nicht beschrieben ist, darf nur
von einem qualifizierten Elektriker oder einer kompetenten Person durchgeführt werden.
Während das Gerät in Betrieb ist,
entstehen bestimmte Geräusche
(Kompressor und Kühlkreislauf).
Störung Mögliche Ursache Abhilfe
Das Gerät funktioniert nicht. Die Lam-
Das Gerät ist abgeschaltet.
Gerät einschalten.
pe funktioniert nicht.
Der Netzstecker steckt
nicht richtig in der Steckdose.
Das Gerät bekommt kei-
nen Strom. Es liegt keine
Spannung an der Netzsteckdose an.
Stecken Sie den Netzstecker richtig in die Steckdose.
Testen Sie bitte, ob ein anderes Gerät an dieser
Steckdose funktioniert.
Kontaktieren Sie gegebenenfalls einen qualifizierten Elektriker.
Page 11
DEUTSCH 11
Störung Mögliche Ursache Abhilfe
Die Lampe funktioniert nicht.
Die Lampe befindet sich
im Standby-Modus.
Schließen und öffnen Sie
die Tür.
Die Lampe ist defekt. Siehe hierzu „Austauschen
der Lampe“.
Der Kompressor arbeitet ständig.
Die Tür ist nicht richtig
Die Tür wurde zu häufig
Die Temperatur ist nicht
richtig eingestellt.
geschlossen.
geöffnet.
Stellen Sie eine höhere
Temperatur ein.
Siehe hierzu „Schließen
der Tür“.
Lassen Sie die Tür nicht
länger als erforderlich offen.
Die Temperatur der ein-
zufrierenden Lebensmittel ist zu hoch.
Lassen Sie Lebensmittel
auf Raumtemperatur abkühlen, bevor Sie sie in das
Gerät legen.
Die Raumtemperatur ist
zu hoch.
Wasser fließt an der
Rückwand des Kühlschranks hinunter.
Beim automatischen Abtauen fließt das abgetaute Wasser an der Rück-
Senken Sie die Raumtemperatur.
Das ist normal.
wand des Kühlschranks
hinunter.
Wasser fließt in den
Kühlschrank.
Die eingelagerten Le-
Der Wasserablauf ist verstopft.
bensmittel verhindern,
dass das Wasser zum
Reinigen Sie den Ablauf.
Stellen Sie sicher, dass die
Lebensmittel nicht die
Rückwand berühren.
Wasserablauf fließt.
Wasser fließt auf
den Boden.
Der Tauwasserablauf läuft
nicht in die Verdampferschale über dem Kom-
Befestigen Sie den Tauwasserablauf an der Verdampferschale.
pressor.
Die Temperatur im
Gerät ist zu niedrig.
Die Temperatur im
Gerät ist zu hoch.
Die Temperatur ist nicht
richtig eingestellt.
Die Temperatur ist nicht
richtig eingestellt.
Stellen Sie eine höhere
Temperatur ein.
Stellen Sie eine niedrigere
Temperatur ein.
Page 12
www.aeg.com
12
6.1 Ersetzen der Lampe
6.2 Schließen der Tür
1.
Reinigen Sie die Türdichtungen.
2.
Stellen Sie die Tür nach Bedarf ein.
Siehe hierzu „Montage“.
1.
Ziehen Sie den Netzstecker aus der
Netzsteckdose.
2.
Lösen Sie die Schraube an der Lampenabdeckung.
3.
Nehmen Sie die Lampenabdeckung
ab (siehe hierzu die Abbildung).
4.
Ersetzen Sie die defekte Lampe
durch eine Lampe mit der gleichen
Leistung, die speziell für Haushaltsgeräte vorgesehen ist. (Die maximale Leistung ist auf der Lampenabdeckung angegeben.)
5.
Bringen Sie die Lampenabdeckung
an.
6.
Ziehen Sie die Schraube an der Lampenabdeckung fest.
7.
Stecken Sie den Netzstecker in die
Netzsteckdose.
8.
Öffnen Sie die Tür. Prüfen Sie, ob
die Lampe brennt.
3.
Ersetzen Sie die defekten Türdichtungen, falls erforderlich. Wenden
Sie sich hierzu an den Kundendienst.
7. MONTAGE
7.1 Aufstellung
WARNUNG!
Wenn Sie ein altes Gerät entsorgen möchten, das ein Schloss
oder einen Riegel an der Tür besitzt, müssen Sie das Schloss
bzw. den Riegel zunächst unbrauchbar machen, um zu verhindern, dass sich spielende Kinder
darin einschließen können.
Die Steckdose für den Anschluss
des Geräts muss nach der Installation zugänglich sein.
Installieren Sie dieses Gerät an einem
Ort, an dem die Umgebungstemperatur
mit der Klimaklasse übereinstimmt, die
auf dem Typschild des Geräts angegeben ist:
Klima-
Umgebungstemperatur
klasse
SN +10°C bis + 32°C
N +16°C bis + 32°C
ST +16°C bis + 38°C
T +16°C bis + 43°C
7.2 Elektrischer Anschluss
Kontrollieren Sie vor der ersten Benutzung des Gerätes, ob die Netzspannung
und -frequenz Ihres Hausanschlusses mit
den auf dem Typenschild angegebenen
Anschlusswerten übereinstimmen.
Das Gerät muss geerdet sein. Zu diesem
Zweck ist die Netzkabelsteckdose mit einem Schutzkontakt ausgestattet. Falls
die Steckdose Ihres Hausanschlusses
Page 13
nicht geerdet sein sollte, lassen Sie das
Gerät bitte gemäß den geltenden Vorschriften erden und fragen Sie dafür einen qualifizierten Elektriker.
Der Hersteller übernimmt keinerlei Haftung für Schäden oder Verletzungen, die
durch Missachtung der oben genannten
Sicherheitshinweise entstehen.
DEUTSCH 13
Das Gerät entspricht den EU- Richtlinien.
7.3 Wechsel des Türanschlags
Die Tür des Geräts geht nach rechts auf.
Wenn Sie möchten, dass die Tür nach
links aufgeht, befolgen Sie bitte diese
Schritte, bevor Sie das Gerät einbauen:
1.
Lösen und entfernen Sie den oberen
Bolzen.
2.
Hängen Sie die Tür aus.
3.
Nehmen Sie das Distanzstück ab.
4.
Lösen Sie den unteren Bolzen mit einem Schlüssel.
Auf der gegenüberliegenden Seite:
1.
Ziehen Sie den unteren Bolzen fest.
2.
Setzen Sie das Distanzstück ein.
3.
Installieren Sie die Tür.
4.
Ziehen Sie den oberen Bolzen fest.
7.4 Anforderungen an die Belüftung
5 cm
min.
200 cm
2
min.
200 cm
Hinter dem Gerät muss genug Platz für
eine ausreichende Luftzirkulation sein.
2
Page 14
www.aeg.com
14
7.5 Montage des Geräts
VORSICHT!
Achten Sie darauf, dass sich das
Netzkabel des Geräts frei bewegen lässt.
x
13 mm
1
Gehen Sie wie folgt vor:
Schneiden Sie bei Bedarf den Dichtungsstreifen zu und bringen Sie ihn am Gerät
an, wie in der Abbildung dargestellt.
x
Bohren Sie mit einem 2,5-mm-Bohrer Löcher in das Gerät (höchstens 10 mm tief).
Montieren Sie den Befestigungswinkel
am Gerät.
Ø 2.5 mm
2
3
Page 15
4mm
44mm
DEUTSCH 15

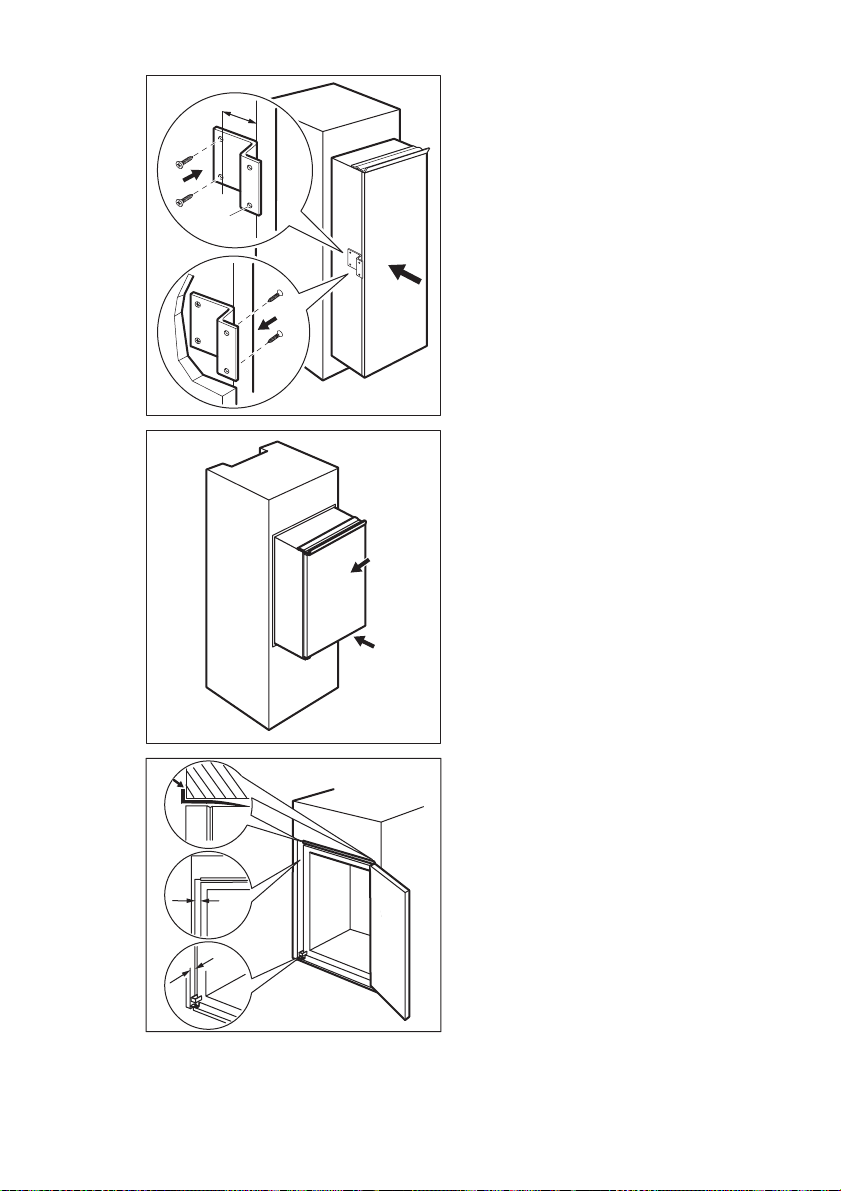

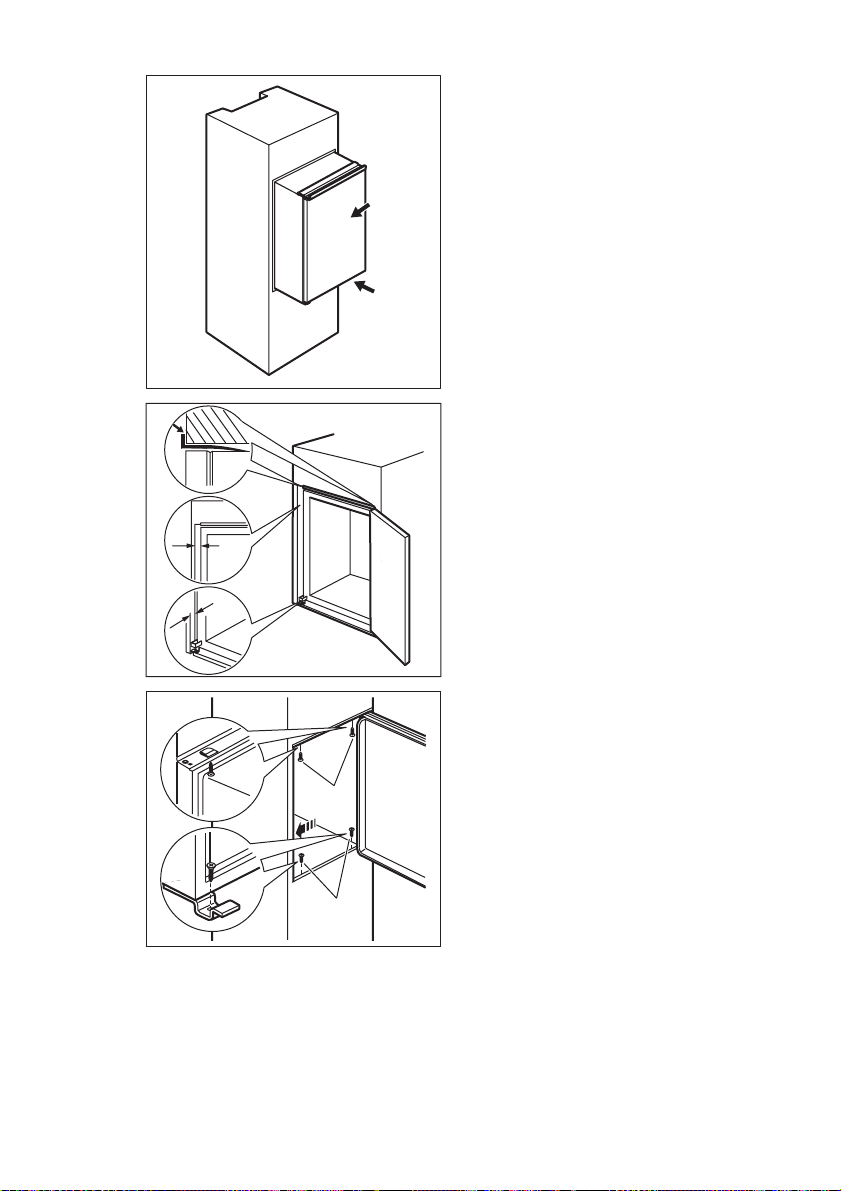

Setzen Sie das Gerät in die Einbaunische.
Schieben Sie das Gerät in Pfeilrichtung
(1), bis die obere Spaltabdeckung am Küchenmöbel anliegt.
Schieben Sie das Gerät auf der den
Scharnieren gegenüberliegenden Seite in
2
Pfeilrichtung (2) soweit wie möglich gegen die Seitenwand des Küchenmöbels.
1
Richten Sie das Gerät in der Einbaunische
aus.
Vergewissern Sie sich, dass der Abstand
zwischen dem Gerät und der Schrankvorderkante 44 mm beträgt.
Mit der unteren Scharnierabdeckung (im
Beipack) können Sie sicherstellen, dass
der Abstand zwischen dem Gerät und
dem Küchenmöbel richtig ist.
Achten Sie darauf, dass der Abstand zwischen dem Gerät und dem Schrank 4 mm
beträgt.
Öffnen Sie die Tür. Stecken Sie die untere
Scharnierabdeckung auf.
Befestigen Sie das Gerät mit 4 Schrauben
in der Einbaunische.
I
I
Page 16
www.aeg.com
16

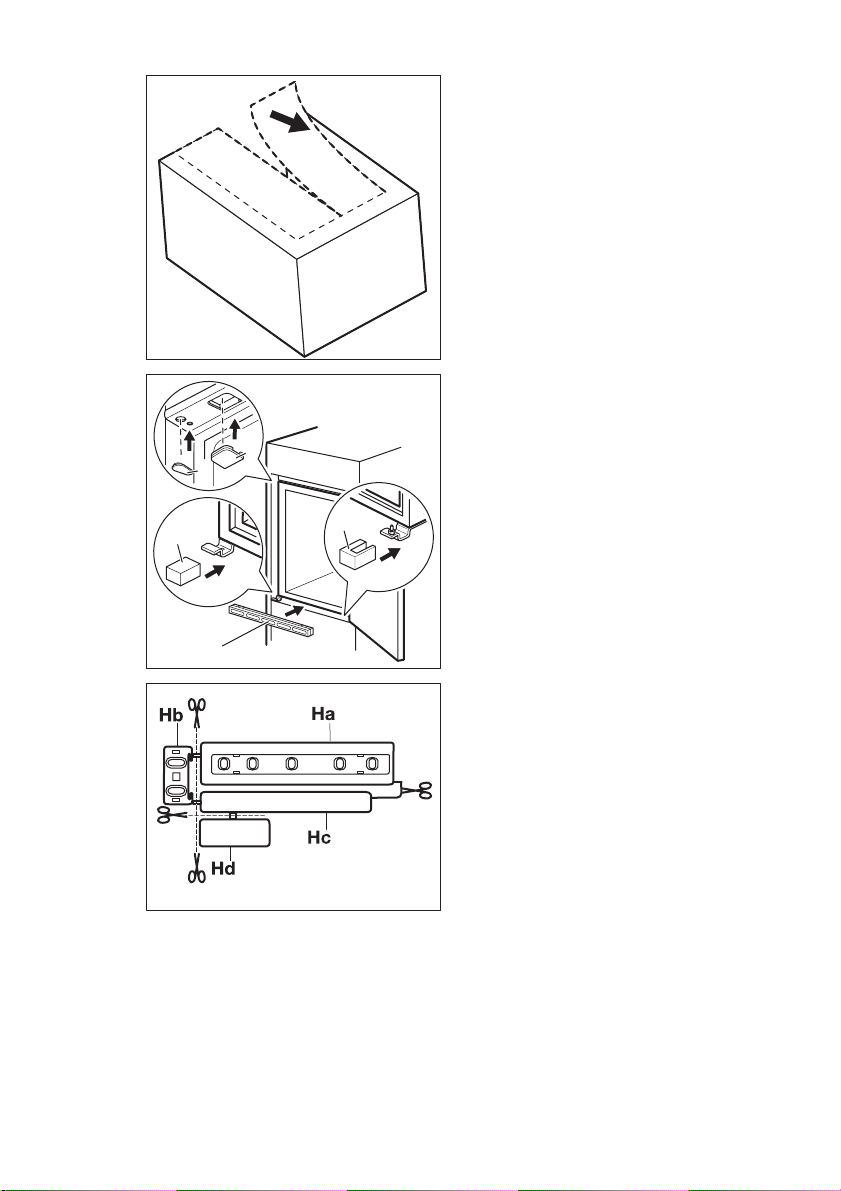

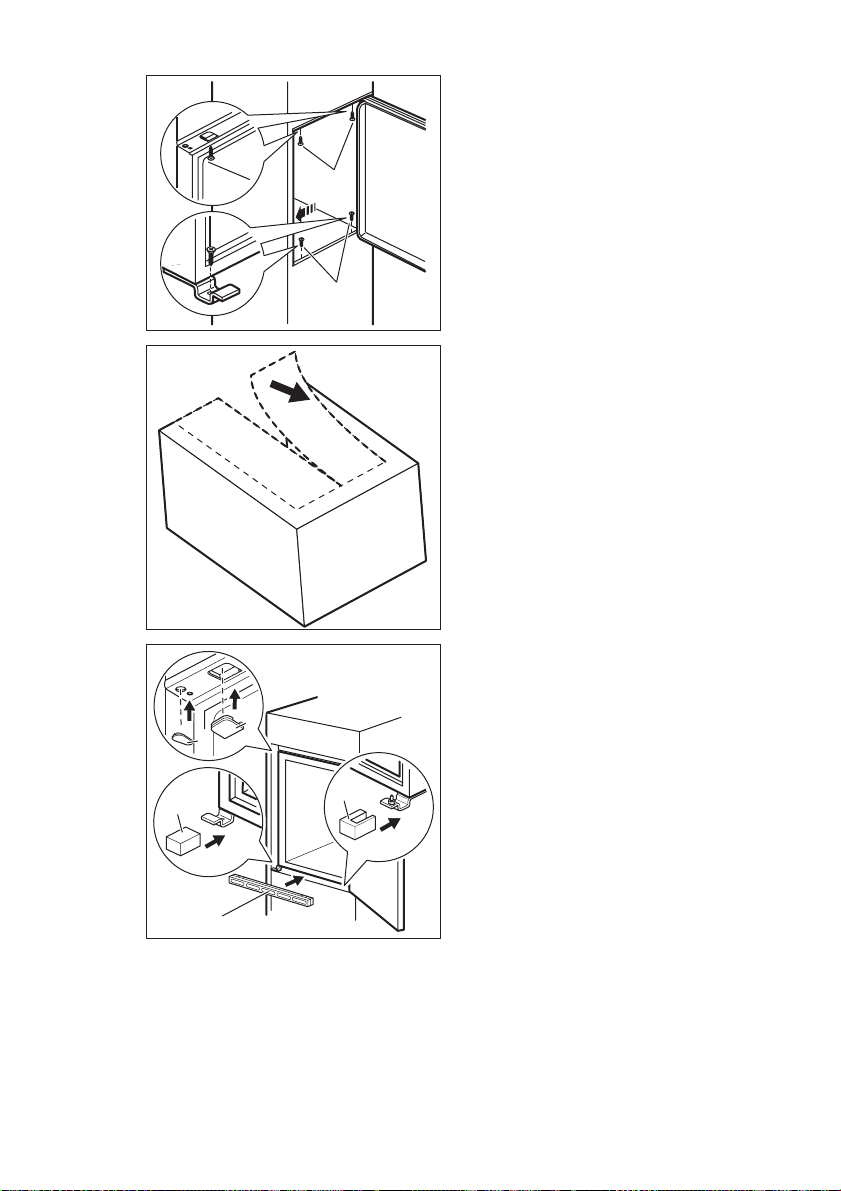

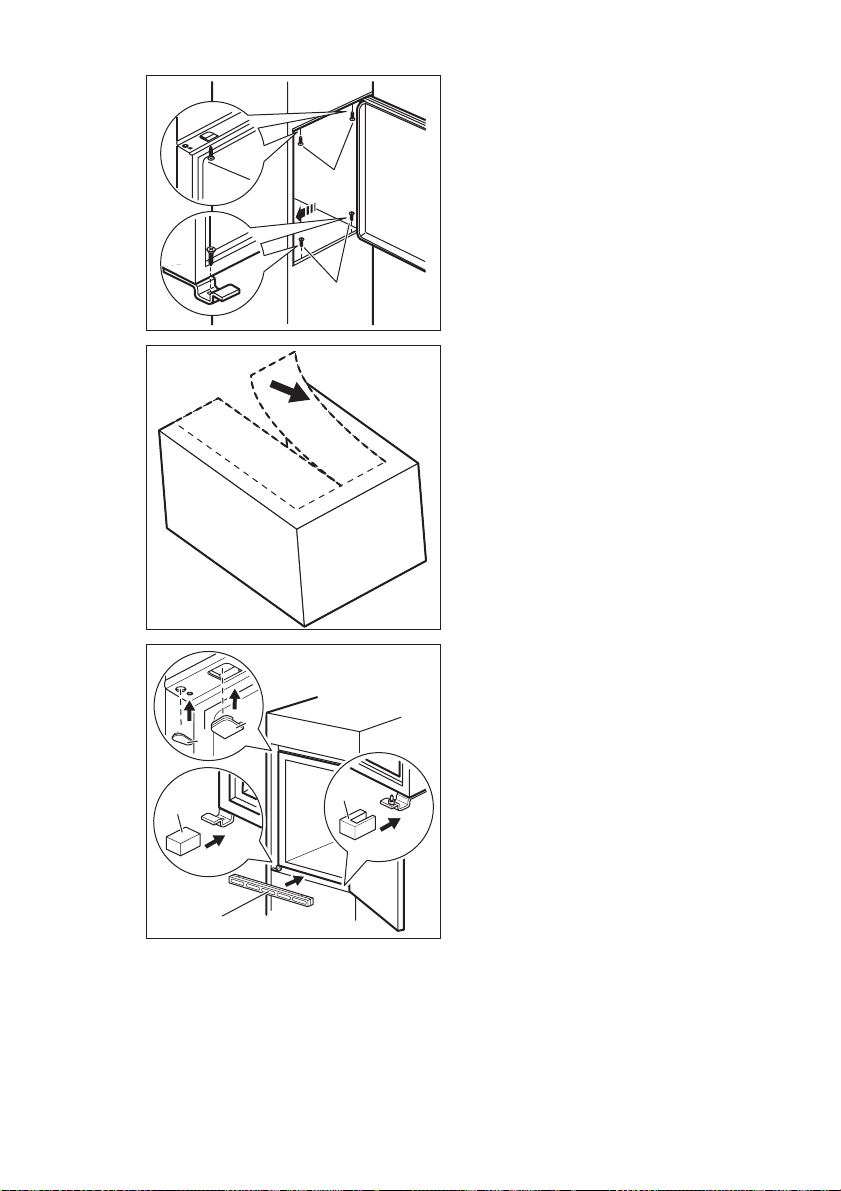

Entfernen Sie das entsprechende Teil aus
der Scharnierabdeckung (E). Achten Sie
darauf, im Falle eines auf der rechten Seite befindlichen Scharniers das Teil DX
bzw. bei einem auf der linken Seite befindlichen Scharnier das Teil SX zu entfernen.
Setzen Sie die beiliegenden Abdeckkappen (C, D) in die Befestigungs- und
Scharnierlöcher ein.
C
D
Bauen Sie das Belüftungsgitter (B) ein.
Stecken Sie die Scharnierabdeckungen
(E) auf das Scharnier auf.
E
E
B

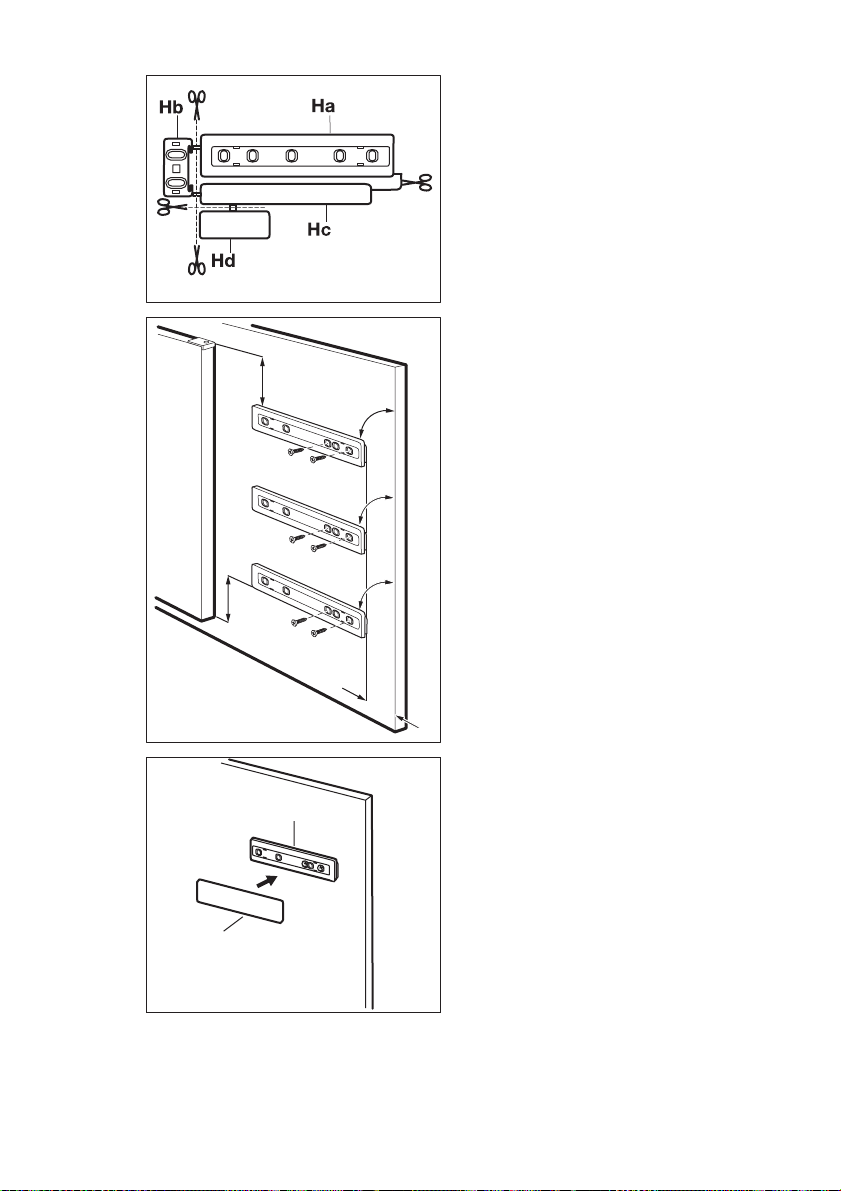

Trennen Sie die Teile (Ha), (Hb), (Hc) und
(Hd) ab.
Page 17
DEUTSCH 17
Montieren Sie das Teil (Ha) an der Innenseite der Tür des Küchenmöbels.
Hc
~50 mm
~50 mm
Ha
21 mm
o
90
o
90
o
90
Drücken Sie das Teil (Hc) auf das Teil
(Ha).
8 mm
Hb
Ha
Öffnen Sie die Gerätetür und die Möbeltür in einem Winkel von 90°.
Setzen Sie das Führungsstück (Hb) in die
Führungsschiene (Ha) ein.
Halten Sie die Gerätetür an die Tür des
Küchenmöbels, und markieren Sie die
Bohrungen.
Nehmen Sie das Führungsstück ab und
bohren Sie im Abstand von 8 mm vom
äußeren Rand der Tür Löcher mit einem
Durchmesser von 2 mm.
Setzen Sie das Führungsstück erneut auf
die Führungsschiene und schrauben Sie
es mit den mitgelieferten Schrauben fest.
Page 18
www.aeg.com
18
Richten Sie die Tür des Einbaumöbels
und die Gerätetür mit dem Führungsstück (Hb) aus.
Hb
Drücken Sie Abdeckung (Hd) auf das Führungsstück (Hb).
Hb
Hd
Führen Sie eine Endkontrolle durch, um
sicherzustellen, dass:
• die Tür ordnungsgemäß öffnet und
schließt.
• alle Schrauben fest angezogen sind.
• der Dichtungsstreifen sicher am Gerät
befestigt ist.

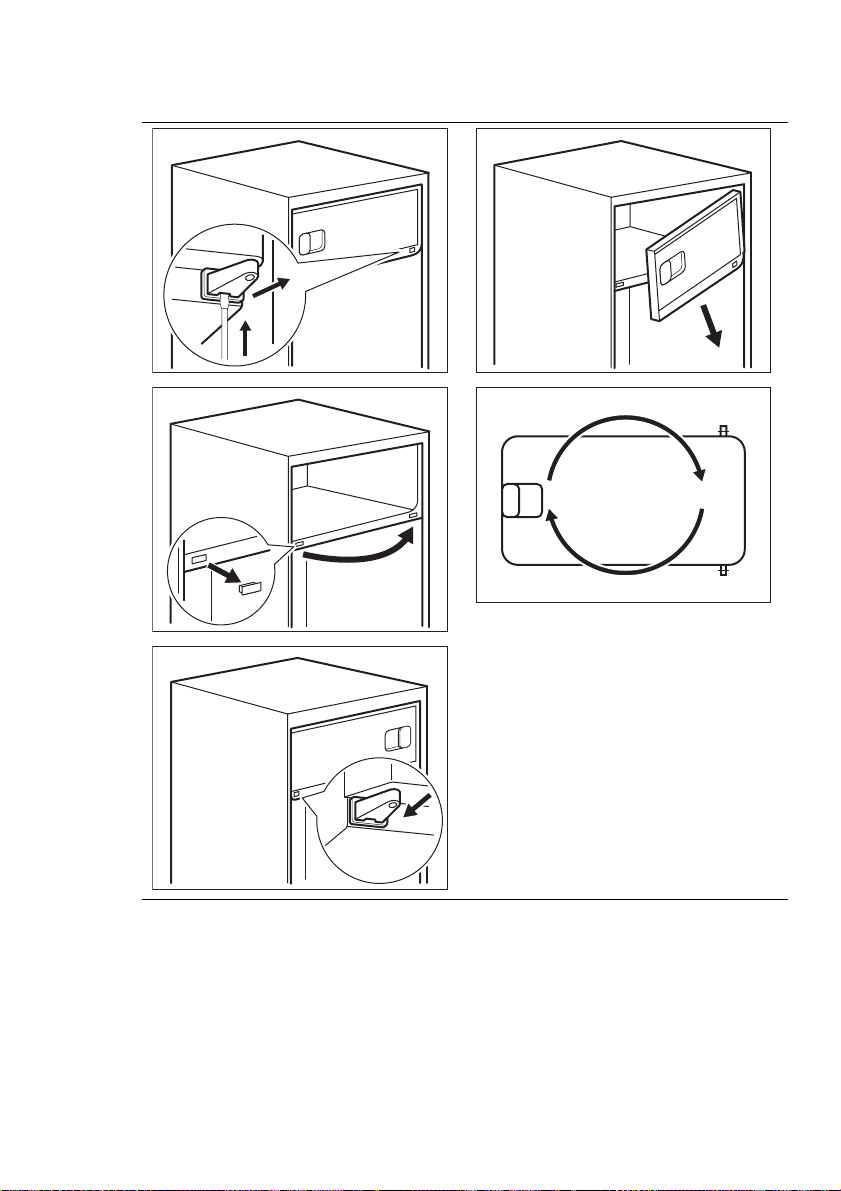

7.6 Wechsel des Gefrierfach-Türanschlags.
2
1
Page 19
180˚
DEUTSCH 19
1
8. GERÄUSCHE
Während das Gerät in Betrieb ist, entstehen bestimmte Geräusche (Kompressor
und Kühlkreislauf).
2
SSSRR
R!
HISSS!
CLICK!
BRRR!
OK
CRACK!
BLUBB!
Page 20
www.aeg.com
20
SSSRRR!
HISSS!
BLUBB!
SSSRRR!
HISSS!
BLUBB!
CLICK!
BRRR!
CLICK!
BRRR!
CRACK!CRACK!
Page 21
9. TECHNISCHE DATEN
Abmessung der Aussparung
Höhe 1780 mm
Breite 560 mm
Tiefe 550 mm
Ausfalldauer 20 h
Spannung 230-240 V
Frequenz 50 Hz
Die technischen Informationen befinden
sich auf dem Typenschild innen links im
Gerät sowie auf der Energieplakette.
10. UMWELTTIPPS
DEUTSCH 21
Recyceln Sie Materialien mit dem
Symbol
Verpackung in den entsprechenden
Recyclingbehältern.
Recyceln Sie zum Umwelt- und
Gesundheitsschutz elektrische und
elektronische Geräte. Entsorgen Sie
Geräte mit diesem Symbol
mit dem Hausmüll. Bringen Sie das
Gerät zu Ihrer örtlichen Sammelstelle
oder wenden Sie sich an Ihr
Gemeindeamt.
. Entsorgen Sie die
nicht
Information: Wohin mit den
Altgeräten? Überall dort wo neue
Geräte verkauft werden oder
Abgabe bei den offiziellen SENSSammelstellen oder offiziellen SENSRecyclern. Die Liste der offiziellen
SENS-Sammelstellen findet sich
unter www.sens.ch.
Page 22
www.aeg.com
22
SOMMAIRE
1. CONSIGNES DE SÉCURITÉ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
2. FONCTIONNEMENT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
3. UTILISATION QUOTIDIENNE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
4. CONSEILS UTILES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
5. ENTRETIEN ET NETTOYAGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
6. EN CAS D'ANOMALIE DE FONCTIONNEMENT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
7. INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
8. BRUITS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
9. CARACTÉRISTIQUES TECHNIQUES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
10. EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT . . . . . . . . . . . . . . . . . . . . . . . . . 41
POUR DES RÉSULTATS PARFAITS
Merci d'avoir choisi ce produit AEG. Nous l'avons conçu pour qu'il vous offre des
performances irréprochables pour longtemps, en intégrant des technologies innovantes qui
vous simplifient la vie grâce à des caractéristiques que vous ne trouverez pas forcément sur
des appareils ordinaires. Veuillez prendre quelques instants pour lire cette notice afin d'utiliser
au mieux votre appareil.
Visitez notre site Internet pour :
Obtenir des conseils d'utilisation, des brochures, de l'aide, des informations :
www.aeg.com
Enregistrer votre produit pour obtenir un meilleur service :
www.aeg.com/productregistration
Acheter des accessoires, consommables et pièces de rechange d'origine pour votre
appareil :
www.aeg.com/shop
SERVICE APRÈS-VENTE
N'utilisez que des pièces de rechange d'origine.
Avant de contacter le service, assurez-vous de disposer des informations suivantes :
Vous trouverez ces informations sur la plaque signalétique. Modèle, PNC, numéro de série.
Avertissement/Attention : consignes de sécurité.
Informations générales et conseils
Informations écologiques
Sous réserve de modifications.
Page 23
FRANÇAIS 23
1.
CONSIGNES DE SÉCURITÉ
Pour votre sécurité et garantir une utilisation correcte de l'appareil, lisez attentivement cette notice, y compris les conseils et avertissements, avant d'installer
et d'utiliser l'appareil pour la première
fois. Pour éviter toute erreur ou accident,
veillez à ce que toute personne qui utilise l'appareil connaisse bien son fonctionnement et ses fonctions de sécurité.
Conservez cette notice avec l'appareil. Si
l'appareil doit être vendu ou cédé à une
autre personne, veillez à remettre cette
notice au nouveau propriétaire, afin qu'il
puisse se familiariser avec son fonctionnement et sa sécurité.
Pour la sécurité des personnes et des
biens, conservez et respectez les consignes de sécurité figurant dans cette notice. Le fabricant décline toute responsabilité en cas de dommages dus au nonrespect de ces instructions.
1.1 Sécurité des enfants et
des personnes vulnérables
• Cet appareil n'est pas destiné à être
utilisé par des enfants ou des personnes dont les capacités physiques, sensorielles ou mentales, ou le manque
d'expérience et de connaissance les
empêchent d'utiliser l'appareil sans
risque lorsqu'ils sont sans surveillance
ou en l'absence d'instruction d'une
personne responsable qui puisse leur
assurer une utilisation de l'appareil
sans danger.
Empêchez les enfants de jouer avec
l'appareil.
• Ne laissez pas les différents emballages à portée des enfants. Ils pourraient s'asphyxier.
• Si l'appareil doit être mis au rebut,
veillez à couper le câble d'alimentation électrique au ras de l'appareil
pour éviter les risques d'électrocution.
Démontez la porte pour éviter que
des enfants ne restent enfermés à l'intérieur.
• Cet appareil est muni de fermetures
magnétiques. S'il remplace un appareil équipé d'une fermeture à ressort,
nous vous conseillons de rendre celleci inutilisable avant de vous en débar-
rasser. Ceci afin d'éviter aux enfants
de s'enfermer dans l'appareil et de
mettre ainsi leur vie en danger.
1.2 Consignes générales de
sécurité
AVERTISSEMENT
Veillez à ce que les orifices de ventilation, situés dans l'enceinte de l'appareil
ou la structure intégrée, ne soient pas
obstrués.
• Les appareils sont destinés uniquement à la conservation des aliments
et/ou des boissons dans le cadre d’un
usage domestique normal, tel que celui décrit dans la présente notice.
• N'utilisez pas d'appareils électriques,
d'agents chimiques ou tout autre système artificiel pour accélérer le processus de dégivrage.
• Ne faites pas fonctionner d'appareils
électriques (comme des sorbetières
électriques, ...) à l'intérieur des appareils de réfrigération à moins que cette utilisation n'ait reçu l'agrément du
fabricant.
• N'endommagez pas le circuit frigorifique.
• Le circuit frigorifique de l’appareil
contient de l’isobutane (R600a), un gaz
naturel offrant un haut niveau de compatibilité avec l’environnement mais
qui est néanmoins inflammable.
Pendant le transport et l'installation
de votre appareil, assurez-vous qu'aucune partie du circuit frigorifique n'est
endommagée.
Si le circuit frigorifique est endommagé :
– évitez les flammes vives et toute au-
tre source d'allumage
– aérez soigneusement la pièce où se
trouve l'appareil
• Ne modifiez pas les spécifications de
l'appareil. Si le câble d'alimentation
est endommagé, il peut causer un
court circuit, un incendie et/ou une
électrocution.
Page 24
www.aeg.com
24
AVERTISSEMENT
Les éventuelles réparations ou
interventions sur votre appareil,
ainsi que le remplacement du câble d'alimentation, ne doivent
être effectuées que par un professionnel qualifié.
1.
Ne branchez pas le cordon d'alimentation à une rallonge.
2.
Assurez-vous que la prise n'est
pas écrasée ou endommagée par
l'arrière de l'appareil. Une prise de
courant écrasée ou endommagée
peut s'échauffer et causer un incendie.
3.
Vérifiez que la prise murale de
l'appareil est accessible.
4.
Ne débranchez pas l'appareil en
tirant sur le câble.
5.
Si la prise murale n'est pas bien fixée, n'introduisez pas de prise dedans. Risque d'électrocution ou
d'incendie.
6.
N'utilisez pas l'appareil sans le diffuseur de l'ampoule (si présent) de
l'éclairage intérieur.
• Cet appareil est lourd. Faite attention
lors de son déplacement.
• Ne touchez pas avec les mains humides les surfaces givrées et les produits
congelés (risque de brûlure et d'arrachement de la peau).
• Évitez une exposition prolongée de
l'appareil aux rayons solaires.
• Les ampoules (si présentes) utilisées
dans cet appareil sont des ampoules
spécifiques uniquement destinées à
être utilisées sur des appareils ménagers. Elles ne sont pas du tout adaptées à un éclairage quelconque d'une
habitation.
1.3 Utilisation quotidienne
• Ne posez pas d'éléments chauds sur
les parties en plastique de l'appareil
• Ne stockez pas de gaz et de liquides
inflammables dans l'appareil (risque
d'explosion).
• Respectez scrupuleusement les conseils de conservation donnés par le fabricant de l’appareil Consultez les instructions respectives
1.4 Entretien et nettoyage
• Avant toute opération de nettoyage,
mettez l'appareil à l'arrêt et débranchez-le électriquement.
• N'utilisez pas d'objets métalliques
pour nettoyer l'appareil.
• Contrôlez régulièrement l'orifice
d'évacuation de l'eau de dégivrage
dans le compartiment réfrigérateur
Nettoyez-le, si besoin. Si l'orifice est
bouché, l'eau s'écoulera en bas de
l’appareil
1.5 Installation
Avant de procéder au branchement électrique, respectez scrupuleusement les instructions
fournies dans cette notice.
• Déballez l'appareil et vérifiez qu'il
n'est pas endommagé. Ne branchez
pas l'appareil s'il est endommagé. Signalez immédiatement au revendeur
de l'appareil les dommages constatés.
Dans ce cas, gardez l'emballage.
• Il est conseillé d'attendre au moins
quatre heures avant de brancher l'appareil pour que le circuit frigorifique
soit stabilisé.
• Veillez à ce que l'air circule librement
autour de l'appareil pour éviter qu'il
ne surchauffe. Pour assurer une ventilation suffisante, respectez les instructions de la notice (chapitre Installation).
• Placez l'appareil dos au mur pour éviter tout contact avec le compresseur
et le condenseur (risque de brûlure).
• Placez de préférence votre appareil
loin d'une source de chaleur (chauffage, cuisson ou rayons solaires trop intenses).
• Assurez-vous que la prise murale reste
accessible après l'installation de l'appareil.
• Branchez à l'alimentation en eau potable uniquement. (Si un branchement
sur le réseau d'eau est prévu.)
1.6 Maintenance
• Les branchements électriques nécessaires à l'entretien de l'appareil doi-
Page 25
vent être réalisés par un électricien
qualifié ou une personne compétente.
• Cet appareil ne doit être entretenu et
réparé que par un Service après-vente
autorisé, exclusivement avec des pièces d'origine.
1.7 Protection de
l'environnement
Le système frigorifique et l'isolation de votre appareil ne contiennent pas de C.F.C. contribuant ainsi à préserver l'environnement. L'appareil ne doit pas
2. FONCTIONNEMENT
FRANÇAIS 25
être mis au rebut avec les ordures ménagères et les déchets urbains. La mousse d'isolation contient des gaz inflammables : l'appareil sera mis au rebut conformément aux règlements applicables disponibles auprès des autorités locales. Veillez à ne pas
détériorer les circuits frigorifiques, notamment au niveau du
condenseur. Les matériaux utilisés dans cet appareil identifiés
par le symbole
bles.
sont recycla-
2.1 Mise en fonctionnement
Branchez l'appareil sur une prise murale.
Tournez le bouton du thermostat dans le
sens des aiguilles d'une montre sur une
position moyenne.
2.2 Mise à l'arrêt
Pour mettre à l'arrêt l'appareil, tournez
le bouton du thermostat sur la position
"O".
2.3 Réglage de la température
La température est réglée automatiquement.
Pour faire fonctionner l'appareil, procédez comme suit :
• tournez le bouton du thermostat vers
le bas pour obtenir un réglage de
froid minimum.
• tournez le bouton du thermostat vers
le haut pour obtenir un réglage de
froid maximum.
Une position moyenne est la plus
indiquée.
Toutefois, le réglage doit être choisi en
tenant compte du fait que la température à l'intérieur de l'appareil dépend de
plusieurs facteurs :
• la température ambiante
• la fréquence d'ouverture de la porte
• la quantité de denrées stockées
• l'emplacement de l'appareil.
Si le thermostat est réglé sur la
position de froid maximum, lorsque la température ambiante est
élevée et que l'appareil est plein,
il est possible que le compresseur fonctionne en régime continu. Dans ce cas, il y a un risque
de formation excessive de givre
sur la paroi postérieure à l'intérieur de l'appareil. Pour éviter cet
inconvénient, placez le thermostat sur une température plus élevée de façon à permettre un dégivrage automatique et, par conséquent, des économies de courant.
Page 26
www.aeg.com
26
3. UTILISATION QUOTIDIENNE
3.1 Nettoyage intérieur
Avant d'utiliser l'appareil pour la première fois, nettoyez l'intérieur et tous les accessoires internes avec de l'eau tiède savonneuse pour supprimer l'odeur caractéristique du "neuf" puis séchez soigneusement.
N'utilisez pas de produits abrasifs, poudre à récurer, éponge
métallique pour ne pas abîmer la
finition.
3.2 Congélation d'aliments
frais
Le compartiment congélateur est idéal
pour congeler des denrées fraîches et
conserver les aliments surgelés ou congelés pendant longtemps.
Pour congeler des aliments frais, il n'est
pas nécessaire de modifier le réglage
moyen.
Toutefois, pour une congélation plus rapide, tournez le thermostat vers le haut
pour obtenir plus de froid.
Dans ce cas, la température du
compartiment réfrigérateur peut
chuter au-dessous de 0°C. Si cela
se produit, repositionnez le thermostat sur un réglage plus
chaud.
sition Max pendant 2 heures environ,
avant d'introduire les produits dans le
compartiment.
En cas de dégivrage involontaire,
par exemple en cas de panne de
courant, si le courant a été interrompu pendant un délai supérieur à celui indiqué dans le tableau des caractéristiques techniques sous " Durée d'augmentation ", les aliments décongelés
doivent être consommés rapidement ou cuisinés immédiatement
puis à nouveau congelés ( une
fois refroidis).
3.4 La décongélation
Les aliments surgelés ou congelés peuvent être décongelés dans le compartiment réfrigérateur ou à température ambiante, avant d'être utilisés, en fonction
du temps disponible pour cette opération.
Les petites pièces peuvent même être
cuites sans décongélation préalable :
dans ce cas, la cuisson est plus longue.
3.3 Conservation des aliments
congelés
À la mise en service ou après un arrêt
prolongé, placez le thermostat sur la po-
3.5 Clayettes amovibles
Plusieurs glissières ont été installées sur
les parois du réfrigérateur pour vous
permettre de placer les clayettes comme
vous le souhaitez.
Pour exploiter au mieux l'espace, vous
pouvez placer les demi-clayettes avant
au-dessus des clayettes arrière.
Page 27
3.6 Emplacement des
balconnets de la porte
Les parois du réfrigérateur sont équipées d'une série de glissières afin que
3.7 Positionnement du bac coulissant
4. CONSEILS UTILES
FRANÇAIS 27
les clayettes puissent être positionnées
comme vous le souhaitez.
Le bac coulissant peut être positionné à
différentes hauteurs.
Pour l'ajuster, procédez comme suit :
1.
soulevez l'ensemble balconnet et
bac coulissant pour l'extraire des
supports de la porte
2.
retirez la patte de fixation de la glissière située sous le balconnet
3.
Pour glisser le bac coulissant à une
hauteur différente, suivez cette même procédure mais dans l'ordre inverse.
4.1 Conseils pour l'économie
d'énergie
• N'ouvrez pas la porte trop souvent ou
plus longtemps que nécessaire.
• Si la température ambiante est élevée,
le dispositif de réglage de température est sur la position de froid maximum et l'appareil est plein : il est possible que le compresseur fonctionne
en régime continu, d'où un risque de
formation excessive de givre sur l'évaporateur. Pour éviter ceci, modifiez la
position du dispositif de réglage de
température de façon à obtenir des
périodes d'arrêt du compresseur et
ainsi permettre un dégivrage automatique, d'où des économies d'énergie.
4.2 Conseils pour la
réfrigération de denrées
fraîches
Pour obtenir les meilleures performances possibles :
• N'introduisez pas d'aliments encore
chauds ou de liquides en évaporation
dans le réfrigérateur.
• Couvrez ou enveloppez soigneusement les aliments, surtout s'ils sont
aromatiques.
• Placez les aliments pour que l'air puisse circuler librement autour.
4.3 Conseils pour la
réfrigération
Conseils utiles :
Viande (tous les types) : enveloppez-la
dans des sachets en plastique et placezla sur la tablette en verre au-dessus du
bac à légumes.
La période de conservation est de 1 à 2
jours au maximum.
Aliments cuits, plats froids, etc. : placezles bien couverts sur une clayette.
Fruits et légumes : placez-les une fois
nettoyés dans le(s) bac(s) à légumes
fourni(s).
Beurre et fromage : placez-les dans des
récipients étanches spéciaux ou enveloppez-les soigneusement dans des
feuilles d'aluminium ou de polyéthylène,
pour emmagasiner le moins d'air possible.
Lait en bouteille : bouchez-le et placezle dans le balconnet de la contreporte
réservé aux bouteilles.
Page 28
www.aeg.com
28
Bananes, pommes de terre, oignons et
ail ne se conservent pas au réfrigérateur,
s'ils ne sont pas correctement emballés.
4.4 Conseils pour la
congélation
Pour obtenir les meilleurs résultats, voici
quelques conseils importants :
• la quantité maximale de denrées que
vous pouvez congeler par 24 heures
est indiquée sur la plaque signalétique.
• le temps de congélation est de 24
heures. Aucune autre denrée à congeler ne doit être ajoutée pendant cette
période.
• congelez seulement les denrées alimentaires fraîches, de qualité supérieure (une fois nettoyées).
• préparez la nourriture en petits paquets pour une congélation rapide et
uniforme, adaptés à l'importance de la
consommation.
• enveloppez les aliments dans des
feuilles d'aluminium ou de polyéthylène et assurez-vous que les emballages
sont étanches ;
• ne laissez pas des aliments frais, non
congelés, toucher des aliments déjà
congelés pour éviter une remontée en
température de ces derniers.
• les aliments maigres se conservent
mieux et plus longtemps que les aliments gras ; le sel réduit la durée de
conservation des aliments
• la température très basse à laquelle se
trouvent les bâtonnets glacés, s'ils
sont consommés dès leur sortie du
compartiment congélateur, peut provoquer des brûlures.
• L'identification des emballages est importante : indiquez la date de congélation du produit, et respectez la durée de conservation indiquée par le fabricant.
4.5 Conseils pour la
conservation des produits
surgelés et congelés du
commerce
Pour obtenir les meilleures performances possibles :
• assurez-vous que les denrées surgelées achetées dans le commerce ont
été correctement entreposées par le
revendeur ;
• prévoyez un temps réduit au minimum
pour le transport des denrées du magasin d'alimentation à votre domicile ;
• évitez d'ouvrir trop souvent la porte
du congélateur et ne la laissez ouverte
que le temps nécessaire ;
• une fois décongelés, les aliments se
détériorent rapidement et ne peuvent
pas être recongelés ;
• ne dépassez pas la durée de conservation indiquée par le fabricant.
5. ENTRETIEN ET NETTOYAGE
ATTENTION
débrancher l'appareil avant toute
opération d'entretien.
Cet appareil contient des hydrocarbures dans son circuit réfrigérant : l'entretien et la recharge ne
doivent donc être effectués que
par du personnel autorisé.
5.1 Nettoyage périodique
Cet appareil doit être nettoyé régulièrement :
• Nettoyez l'intérieur et tous les accessoires avec de l'eau tiède savonneuse.
• Vérifiez régulièrement les joints de
porte et nettoyez-les en les essuyant
pour éviter toute accumulation de déchets.
• Rincez et séchez soigneusement.
Page 29
Ne pas tirer, déplacer ou endommager les tuyaux et/ou câbles
qui se trouvent à l'intérieur de
l'appareil.
Ne JAMAIS utiliser de produits
abrasifs ou caustiques ni d'éponges avec grattoir pour nettoyer
l'intérieur de façon à ne pas l'abîmer et laisser de fortes odeurs.
Nettoyer le condenseur (grille noire) et
le compresseur situés à l'arrière de l'appareil avec une brosse ou un aspirateur.
Cette opération améliore les performances de l'appareil et permet des économies d'énergie.
5.2 Dégivrage du réfrigérateur
5.3 Dégivrage du congélateur
Une certaine quantité de givre se forme
toujours sur les clayettes du congélateur
et autour du compartiment supérieur.
Dégivrez le congélateur lorsque l'épaisseur de la couche de givre est d'environ
3-5 mm.
Mettez le thermostat sur la position maximum 12 heures avant
d'effectuer le dégivrage pour assurer une réserve de froid.
Pour enlever le givre, suivez les instructions ci-dessous :
1.
Mettez l'appareil à l'arrêt.
2.
Sortez les denrées congelées, enveloppez-les dans plusieurs feuilles de
papier journal et conservez-les dans
un endroit frais.
FRANÇAIS 29
Attention à ne pas endommager
le système de réfrigération.
De nombreux détergents pour la cuisine
recommandés par les fabricants contiennent des produits chimiques qui peuvent
attaquer/endommager les pièces en
plastique utilisées dans cet appareil. Il
est par conséquent recommandé d'utiliser seulement de l'eau chaude additionnée d'un peu de savon liquide pour nettoyer la carrosserie de l'appareil.
Après le nettoyage, rebranchez l'appareil.
En fonctionnement normal, le givre est
automatiquement éliminé de l'évaporateur du compartiment réfrigérateur à
chaque fois que le compresseur s'arrête.
L'eau de dégivrage est collectée dans
un récipient spécial situé à l'arrière de
l'appareil, au-dessus du compresseur,
d'où elle s'évapore.
Nettoyez régulièrement l'orifice d'écoulement de la goulotte d'évacuation de
l'eau de dégivrage située au milieu du
compartiment réfrigérateur pour empêcher l'eau de déborder et de couler à
l'intérieur de l'appareil. Nettoyez l'orifice
d'écoulement de l'eau de dégivrage
avec le bâtonnet spécial se trouvant déjà
dans l'orifice.
ATTENTION
Ne touchez pas les produits congelés et les surfaces givrées avec
les mains humides. Risque de
brûlures ou d'arrachement de la
peau.
3.
Laissez la porte ouverte.
Le dégivrage peut être accéléré
en plaçant un récipient d'eau
chaude dans le compartiment
congélateur. Retirez également
les morceaux de glace au fur et à
mesure qu'ils se détachent, avant
que le processus de dégivrage
ne soit terminé.
4.
Une fois le dégivrage terminé, épongez et séchez bien l'intérieur.
5.
Mettez l'appareil en marche.
Page 30
www.aeg.com
30
6.
Attendez deux à trois heures avant
de replacer les denrées surgelées ou
congelées dans le compartiment.
N'utilisez en aucun cas de couteau ou tout autre objet tranchant, d'objet métallique pour
gratter la couche de givre. Vous
pourriez détériorer irrémédiablement l'évaporateur.
N'utilisez aucun dispositif mécanique ou autre moyen artificiel
pour accélérer le processus de
dégivrage hormis ceux recommandés dans cette notice d'utilisation.
Une augmentation de la température des denrées congelées
pendant la décongélation, peut
réduire leur durée de conservation.
5.4 En cas d'absence
prolongée ou de nonutilisation
Prenez les précautions suivantes :
• débranchez l'appareil
• retirez tous les aliments
• dégivrez si nécessaire et nettoyez l'appareil ainsi que tous les accessoires
• laissez la porte/les portes entrouverte(s) pour prévenir la formation
d'odeurs désagréables.
Si, toutefois, vous n'avez pas la possibilité de débrancher et vider l'appareiI, faites vérifier régulièrement son bon fonctionnement pour éviter la détérioration
des aliments en cas de panne de courant.
6. EN CAS D'ANOMALIE DE FONCTIONNEMENT
AVERTISSEMENT
Avant de résoudre les problèmes, débranchez l'appareil.
La résolution des problèmes, non
mentionnés dans le présent manuel, doit être exclusivement
confiée à un électricien qualifié
ou une personne compétente.
Certains bruits pendant le fonctionnement (compresseur, système réfrigérant) sont normaux.
Anomalie Cause possible Remède
L'appareil ne fonctionne pas. L'ampou-
L'appareil est à l'arrêt. Mettez l'appareil en fonc-
tionnement.
le ne fonctionne pas.
La fiche n'est pas correc-
tement branchée sur la
prise de courant.
Le courant n'arrive pas à
l'appareil. La prise de
courant n'est pas alimentée.
Branchez correctement la
fiche sur la prise de courant.
Branchez un autre appareil
électrique sur la prise de
courant.
Faites appel à un électricien qualifié.
L'ampoule ne fonctionne pas.
L'ampoule est défectueu-
L'ampoule est en mode
veille.
se.
Ouvrez et fermez la porte.
Consultez le paragraphe
"Remplacement de l'ampoule".
Page 31
Anomalie Cause possible Remède
Le compresseur
fonctionne en per-
La température n'est pas
correctement réglée.
Sélectionnez une température plus élevée.
manence.
La porte n'est pas correc-
tement fermée.
La porte a été ouverte
trop souvent.
Consultez le paragraphe
"Fermeture de la porte".
Ne laissez pas la porte ouverte plus longtemps que
nécessaire.
La température du pro-
duit est trop élevée.
Laissez le produit revenir à
température ambiante
avant de le ranger dans
l'appareil.
La température ambiante
est trop élevée.
De l'eau s'écoule sur
la plaque arrière du
compartiment réfri-
Pendant le dégivrage automatique, le givre fond
sur la plaque arrière.
Réduisez la température
ambiante.
Ce phénomène est normal.
gérateur.
De l'eau s'écoule
dans le compartiment réfrigérateur.
Des produits empêchent
De l'eau coule sur le
sol.
La gouttière d'évacuation
de l'eau de dégivrage est
obstruée.
l'eau de s'écouler dans le
réservoir d'eau.
L'eau de dégivrage ne
s'écoule pas dans le plateau d'évaporation situé
Nettoyez la gouttière
d'évacuation.
Assurez-vous que les produits ne touchent pas la
plaque arrière.
Fixez la gouttière d'évacuation de l'eau au plateau
d'évaporation.
au-dessus du compresseur.
La température à
l'intérieur de l'appa-
La température n'est pas
correctement réglée.
Sélectionnez une tempéra-
ture plus élevée.
reil est trop basse.
La température à
l'intérieur de l'appa-
La température n'est pas
correctement réglée.
Sélectionnez une tempéra-
ture plus basse.
reil est trop élevée.
FRANÇAIS 31
Page 32
www.aeg.com
32
6.1 Remplacement de l'éclairage
6.2 Fermeture de la porte
1.
Nettoyez les joints de la porte.
2.
Si nécessaire, ajustez la porte. Reportez-vous au chapitre « Installation ».
1.
Débranchez l'appareil de la prise
secteur.
2.
Retirez la vis du diffuseur.
3.
Retirez le diffuseur (voir l'illustration).
4.
Remplacez l'ampoule défectueuse
par une ampoule neuve de puissance identique, spécifiquement conçue pour les appareils électroménagers. (La puissance maximale est indiquée sur le diffuseur.)
5.
Installez le diffuseur de l'ampoule.
6.
Serrez la vis du diffuseur.
7.
Branchez l'appareil sur le secteur.
8.
Ouvrez la porte. Vérifiez que l'ampoule s'allume.
3.
Si nécessaire, remplacez les joints de
porte défectueux. Contactez votre
service après-vente.
7. INSTALLATION
7.1 Emplacement
AVERTISSEMENT
Si l'appareil qui doit être mis au
rebut est équipé d'un dispositif
de fermeture, rendez celui-ci inutilisable de manière à ce que les
enfants ne puissent pas rester
enfermés à l'intérieur de l'appareil.
La prise de l'appareil doit être facilement accessible après son installation.
Installez cet appareil à un endroit où la
température ambiante correspond à la
classe climatique indiquée sur la plaque
signalétique de l'appareil :
Classe
climatique
SN +10°C à +32°C
Température ambiante
Classe
Température ambiante
climatique
N +16°C à +32°C
ST +16°C à +38°C
T +16°C à +43°C
7.2 Branchement électrique
Contrôlez, avant de brancher l'appareil,
si la tension et la fréquence indiquées
sur la plaque signalétique correspondent à celles de votre réseau.
L'appareil doit être relié à la terre. La fiche du câble d'alimentation comporte
un logement pour mise à la terre. Si la
prise de courant murale n'est pas mise à
la terre, branchez l'appareil sur une prise
de terre conformément aux normes en
vigueur, en demandant conseil à un
électricien qualifié.
Le fabricant décline toute responsabilité
en cas d'incident suite au non-respect
Page 33
des consignes de sécurité sus-mentionnées.
Cet appareil est conforme aux directives
communautaires.
7.3 Réversibilité de la porte
L'appareil est livré avec l'ouverture de la
porte à droite. Si vous voulez que la por-
FRANÇAIS 33
te s'ouvre à gauche, conformez-vous aux
instructions ci-dessous avant d'installer
l'appareil :
1.
Dévissez, puis retirez le pivot supérieur.
2.
Retirez la porte.
3.
Retirez l'entretoise.
4.
À l'aide d'une clé, desserrez le pivot
inférieur.
Du côté opposé :
1.
Serrez le pivot inférieur.
2.
Mettez en place l'entretoise.
3.
Mettez en place la porte.
4.
Serrez le pivot supérieur.
7.4 Ventilation
5 cm
min.
200 cm
Veillez à garantir une circulation d'air
2
min.
200 cm
suffisante à l'arrière de l'appareil.
2
Page 34
www.aeg.com
34
7.5 Installation de l'appareil
ATTENTION
Assurez-vous que le cordon d'alimentation n'est pas coincé.
x
13 mm
1
Procédez comme suit :
Si nécessaire, coupez la bande d'étanchéité adhésive et appliquez-la sur l'appareil, comme indiqué sur la figure.
x
Percez l'appareil à l'aide d'un embout de
Ø 2,5 mm (pénétration de 10 mm max.).
Fixez l'attache carrée à l'appareil.
Ø 2.5 mm
2
3
Page 35
4mm
44mm
FRANÇAIS 35
Insérez l'appareil dans le meuble d'encastrement.
Poussez l'appareil dans la direction indiquée par la flèche (1) jusqu'à ce que la
partie couvrant l'interstice en haut de
l'appareil butte contre le meuble de cuisi-
2
ne.
Poussez l'appareil dans la direction indiquée par la flèche (2) contre le meuble,
du côté opposé à la charnière.
1
Ajustez la position de l'appareil dans le
meuble d'encastrement.
Assurez-vous que la distance entre l'appareil et le bord avant du meuble est de
44 mm.
Le cache de la charnière inférieure (dans
le sachet d'accessoires) vous permet de
vérifier que la distance entre l'appareil et
le meuble de cuisine est correcte.
Assurez-vous que l'écart entre l'appareil
et le meuble est de 4 mm.
Ouvrez la porte. Mettez en place le cache
de la charnière inférieure.
Fixez l'appareil au meuble d'encastrement à l'aide de 4 vis.
I
I
Page 36
www.aeg.com
36
Retirez la pièce correcte du cache-charnière (E). Assurez-vous que vous retirez
bien la pièce DX s'il s'agit de la charnière
droite, SX s'il s'agit de l'autre charnière.
Fixez les protections (C, D) sur les ergots
et dans les trous des charnières.
Mettez en place la grille d'aération (B).
C
D
Fixez les cache-charnières (E) sur la charnière.
E
E
B
Détachez les pièces (Ha), (Hb), (Hc) et
(Hd).
Page 37
FRANÇAIS 37
Installez la pièce (Ha) sur la face intérieure
du meuble de cuisine.
Hc
~50 mm
~50 mm
Ha
21 mm
o
90
o
90
o
90
Poussez la pièce (Hc) sur la pièce (Ha).
8 mm
Hb
Ha
Ouvrez la porte de l'appareil et la porte
du meuble de cuisine à un angle de
90 °C.
Insérez le petit carré (Hb) dans le guide
(Ha).
Joignez la porte de l'appareil et la porte
du meuble et repérez les trous.
Enlevez les petits carrés et percez des
trous de 2 mm de diamètre à 8 mm du rebord extérieur de la porte.
Placez de nouveau le petit carré sur le
guide et fixez-le à l'aide des vis fournies.
Page 38
www.aeg.com
38
Alignez la porte du meuble de cuisine et
celle de l'appareil en réglant la pièce
(Hb).
Hb
Appuyez la pièce (Hd) sur la pièce (Hb).
Hb
Hd
Procédez à un dernier contrôle pour
vous assurer que :
• La porte s'ouvre et se ferme correctement.
• Toutes les vis sont bien serrées.
• Le joint d'étanchéité est solidement fixé au meuble.
7.6 Réversibilité de la porte du congélateur
2
1
Page 39
180˚
FRANÇAIS 39
8. BRUITS
L'appareil émet certains bruits pendant
son fonctionnement (compresseur, circuit frigorifique).
1
2
SSSRR
R!
HISSS!
CLICK!
BRRR!
OK
CRACK!
BLUBB!
Page 40
www.aeg.com
40
SSSRRR!
HISSS!
BLUBB!
SSSRRR!
HISSS!
BLUBB!
CLICK!
BRRR!
CLICK!
BRRR!
CRACK!CRACK!
Page 41
FRANÇAIS 41
9. CARACTÉRISTIQUES TECHNIQUES
Dimensions de la niche
d'encastrement
Hauteur 1780 mm
Largeur 560 mm
Profondeur 550 mm
Temps de levée 20 h
Tension 230-240 V
Fréquence 50 Hz
Les caractéristiques techniques figurent
sur la plaque signalétique située sur le
10. EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT
côté gauche à l'intérieur de l'appareil et
sur l'étiquette énergétique.
Recyclez les matériaux portant le
symbole
dans les conteneurs prévus à cet
effet.
Contribuez à la protection de
l'environnement et à votre sécurité,
recyclez vos produits électriques et
électroniques. Ne jetez pas les
appareils portant le symbole
les ordures ménagères. Emmenez un
tel produit dans votre centre local de
. Déposez les emballages
avec
recyclage ou contactez vos services
municipaux.
Informations: Où aller avec les
appareils usagés? Partout où des
appareils neufs sont vendus, mais
aussi dans un centre de collecte ou
une entreprise de récupération
officiels SENS. La liste des centres de
collecte officiels SENS est disponible
sous www.sens.ch.
Page 42
www.aeg.com
42
INDICE
1. INFORMAZIONI PER LA SICUREZZA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
2. USO DELL'APPARECCHIO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45
3. UTILIZZO QUOTIDIANO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45
4. CONSIGLI E SUGGERIMENTI UTILI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47
5. PULIZIA E CURA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48
6. COSA FARE SE… . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50
7. INSTALLAZIONE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52
8. RUMORI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58
9. DATI TECNICI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60
10. CONSIDERAZIONI AMBIENTALI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60
PER RISULTATI PERFETTI
Grazie per aver scelto di acquistare questo prodotto AEG. Lo abbiamo creato per fornirvi
prestazioni impeccabili per molti anni, grazie a tecnologie innovative che vi semplificheranno
la vita - funzioni che non troverete sui normali elettrodomestici. Vi invitiamo di dedicare
qualche minuto alla lettura per sapere come trarre il massimo dal vostro elettrodomestico.
Visitate il nostro sito web per:
ricevere consigli, scaricare i nostri opuscoli, eliminare eventuali anomalie, ottenere
informazioni sull'assistenza.
www.aeg.com
registrare il vostro prodotto e ricevere un servizio migliore:
www.aeg.com/productregistration
acquistare accessori, materiali di consumo e ricambi originali per la vostra
apparecchiatura:
www.aeg.com/shop
SERVIZIO CLIENTI E MANUTENZIONE
Consigliamo sempre l’impiego di ricambi originali.
Quando si contatta l'Assistenza, accertarsi di disporre dei seguenti dati.
Le informazioni si trovano sulla targhetta di identificazione. Modello, numero dell'apparecchio
(PNC), numero di serie.
Avvertenza / Attenzione - Importanti Informazioni di Sicurezza
Informazioni e consigli generali
Informazioni in materia di sicurezza ambientale
Con riserva di modifiche.
Page 43
ITALIANO 43
1.
INFORMAZIONI PER LA SICUREZZA
Per garantire un impiego corretto e sicuro dell'apparecchio, prima dell'installazione e del primo utilizzo leggere con attenzione il libretto istruzioni, inclusi i
suggerimenti e le avvertenze. Per evitare
errori e incidenti, è importante garantire
che tutte le persone che utilizzano l'apparecchio ne conoscano il funzionamento e le caratteristiche di sicurezza. Conservare queste istruzioni e accertarsi che
rimangano unite all'apparecchio in caso
di vendita o trasloco, in modo che chiunque lo utilizzi sia correttamente informato sull'uso e sulle norme di sicurezza.
Per la sicurezza delle persone e delle cose osservare le precauzioni indicate nelle
presenti istruzioni per l'utente, il produttore non è responsabile dei danni provocati da eventuali omissioni.
1.1 Sicurezza dei bambini e
delle persone fragili
• Questo apparecchio non deve essere
usato da persone, bambini inclusi, con
ridotte capacità fisiche, sensoriali o
psichiche, oppure prive di conoscenza
e esperienza, a meno che non siano
state istruite all'uso dell'apparecchio
da parte dei responsabili della loro sicurezza, oppure sotto vigilanza di questi.
I bambini devono essere sorvegliati
per assicurarsi che non giochino con
l'apparecchio.
• Tenere i materiali di imballaggio al di
fuori della portata dei bambini. Alcuni
materiali possono creare rischi di soffocamento.
• Qualora l'apparecchio venga demolito, estrarre la spina dalla presa, tagliare il cavo di collegamento (il più vicino
possibile all'apparecchio) e smontare
lo sportello per evitare che i bambini
giocando possano subire scosse elettriche o chiudersi dentro l'apparecchio.
• Se questo nuovo apparecchio, che è
dotato di guarnizioni magnetiche nello sportello, va a sostituirne uno più
vecchio avente sportello o coperchio
con chiusure a molla, si deve rendere
inutilizzabili tali chiusure prima di eli-
minare l'apparecchio sostituito, per
evitare che diventi una trappola mortale per i bambini.
1.2 Norme di sicurezza
generali
AVVERTENZA!
Verificare che le aperture di ventilazione,
sia sull'apparecchiatura che nella struttura da incasso, siano libere da ostruzioni.
• L'apparecchiatura è progettata per la
conservazione domestica di alimenti
e/o bevande nelle modalità descritte
nelle presenti istruzioni.
• Non usare dispositivi elettrici o altri
mezzi artificiali non raccomandati dal
produttore allo scopo di accelerare il
processo di sbrinamento.
• Non utilizzare altre apparecchiature
elettriche (per esempio gelatiere) all'interno del frigorifero, salvo quelle
approvate per tale scopo dal produttore.
• Non danneggiare il circuito refrigerante.
• Il circuito refrigerante dell'apparecchiatura contiene isobutano (R600a),
un gas naturale con un elevato livello
di compatibilità ambientale che, tuttavia, è infiammabile.
Durante il trasporto e l'installazione
dell'apparecchiatura, assicurarsi che
nessuno dei componenti del circuito
refrigerante venga danneggiato.
In caso di danneggiamento del circuito refrigerante:
– evitare fiamme libere e scintille
– aerare bene il locale in cui si trova
l'apparecchiatura
• È pericoloso cambiare le specifiche o
modificare il prodotto in qualunque
modo. Un danneggiamento del cavo
potrebbe provocare cortocircuiti, incendi e/o scosse elettriche.
Page 44
www.aeg.com
44
AVVERTENZA!
Tutti i componenti elettrici (cavo
di alimentazione, spina, compressore) devono essere sostituiti
da un tecnico certificato o da
personale d'assistenza qualificato
al fine di evitare di correre rischi.
1.
Non collegare prolunghe al cavo
di alimentazione.
2.
Evitare che il lato posteriore dell'apparecchiatura possa schiacciare o danneggiare la spina, causandone il surriscaldamento con un
conseguente rischio di incendio.
3.
La spina dell'apparecchiatura deve trovarsi in una posizione accessibile.
4.
Evitare di tirare il cavo di alimentazione.
5.
Se la presa elettrica non è perfettamente stabile, non inserire la
spina. Il collegamento potrebbe
provocare scosse elettriche o
creare un rischio di incendio.
6.
L'apparecchiatura non deve essere messa in funzione senza il coprilampada interno (se previsto).
• Questa apparecchiatura è pesante.
Procedere con cautela durante gli
spostamenti.
• Evitare di estrarre o di toccare gli alimenti riposti nel vano congelatore con
le mani bagnate o umide; il contatto
potrebbe provocare abrasioni o ustioni da freddo.
• Evitare un'esposizione prolungata dell'apparecchiatura alla luce solare diretta.
• Le lampadine utilizzate in questa apparecchiatura (se previste) sono lampade speciali selezionate esclusivamente per elettrodomestici. Non sono
adatte per l'illuminazione degli ambienti.
1.3 Uso normale
• Non appoggiare pentole calde sulle
parti in plastica dell'apparecchiatura.
• Non riporre gas o liquidi infiammabili
nell'apparecchio: i contenitori potrebbero esplodere.
• Osservare rigorosamente le raccomandazioni del produttore riguardo
alla conservazione degli alimenti. Leggere attentamente le relative istruzioni.
1.4 Pulizia e cura
• Prima di eseguire qualunque intervento di manutenzione, spegnere l'apparecchiatura ed estrarre la spina dalla
presa.
• Non pulire l'apparecchiatura con oggetti metallici.
• Ispezionare regolarmente lo scarico
dell'acqua di sbrinamento. Lo scarico
deve essere sempre perfettamente libero. L'ostruzione dello scarico può
causare un deposito di acqua sul fondo dell'apparecchiatura.
1.5 Installazione
Per il collegamento elettrico, seguire attentamente le istruzioni
dei paragrafi corrispondenti.
• Disimballare l'apparecchio e assicurarsi che non presenti danni. Non collegare l'apparecchio se è danneggiato.
Segnalare immediatamente gli eventuali danni al negozio in cui è stato acquistato. In questo caso conservare
l'imballaggio.
• Si consiglia di attendere almeno due
ore prima di collegare l'apparecchio
per consentire all'olio di arrivare nel
compressore.
• Attorno all'apparecchio vi deve essere
un'adeguata circolazione dell'aria, altrimenti si può surriscaldare. Per ottenere una ventilazione sufficiente seguire le istruzioni di installazione.
• Se possibile il retro dell'apparecchio
dovrebbe essere posizionato contro
una parete per evitare di toccare le
parti calde o di rimanervi impigliati
(compressore, condensatore), evitando così possibili scottature.
• L'apparecchio non deve essere posto
vicino a radiatori o piani di cottura a
gas.
• Installare l'apparecchio in modo che la
presa rimanga accessibile.
• Collegare solo a sorgenti d'acqua potabile (se è previsto un collegamento
alla rete idrica).
Page 45
1.6 Assistenza tecnica
• Gli interventi elettrici sull'apparecchiatura devono essere eseguiti esclusivamente da elettricisti qualificati o da
personale competente.
• Gli interventi di assistenza devono essere eseguiti esclusivamente da tecnici autorizzati e utilizzando solo ricambi
originali.
1.7 Tutela ambientale
Questo apparecchio non contiene gas che potrebbero danneggiare lo strato di ozono nel circui-
2. USO DELL'APPARECCHIO
ITALIANO 45
to refrigerante o nei materiali isolanti. L'apparecchio non deve essere smaltito assieme ai rifiuti urbani e alla spazzatura. La schiuma dell'isolamento contiene gas
infiammabili: lo smaltimento dell'apparecchio va eseguito secondo le prescrizioni vigenti da richiedere alle autorità locali. Evitare di danneggiare il gruppo refrigerante, specialmente nella
parte posteriore vicino allo scambiatore di calore. I materiali usati
su questo apparecchio contras-
segnati dal simbolo
clabili.
sono rici-
2.1 Accensione
Inserire la spina nella presa.
Ruotare il termostato in senso orario fino
a una regolazione media.
2.2 Spegnimento
Per spegnere l'apparecchio, ruotare il
termostato in posizione "O".
2.3 Regolazione della
temperatura
La temperatura è regolata automaticamente.
Per utilizzare l'apparecchio, procedere
come segue:
• ruotare il termostato verso una regolazione bassa per un raffreddamento minimo.
• ruotare il termostato verso una regolazione alta per un raffreddamento massimo.
3. UTILIZZO QUOTIDIANO
3.1 Pulizia dell'interno
Prima di utilizzare l'apparecchio per la
prima volta, lavare l'interno e gli accessori interni con acqua tiepida e un po' di
Una regolazione media è in genere la più adatta.
Tuttavia la regolazione esatta dovrebbe
essere scelta tenendo a mente che la
temperatura all'interno dell'apparecchio
dipende da:
• temperatura ambiente
• frequenza di apertura della porta
• quantità di cibo conservato
• posizione dell'apparecchio.
Se la temperatura ambiente è
elevata o l'apparecchio è a pieno
carico ed è regolato su temperature minime, può funzionare in
continuo causando la formazione
di brina sulla parete posteriore.
In questo caso la manopola deve
essere regolata su una temperatura per consentire lo sbrinamento automatico riducendo così il
consumo di energia.
sapone neutro in modo a togliere il tipico odore dei prodotti nuovi, quindi
asciugare accuratamente.
Page 46
www.aeg.com
46
Non usare detergenti corrosivi o
polveri abrasive che danneggiano le finiture.
3.2 Congelazione dei cibi
freschi
Il vano congelatore è adatto alla congelazione di cibi freschi e alla conservazione a lungo termine di alimenti congelati
e surgelati.
Per congelare i cibi freschi è possibile
mantenere la regolazione media.
Tuttavia, per ottenere un congelamento
più rapido, è possibile impostare il regolatore di temperatura a un livello più alto
per aumentare l'intensità di raffreddamento.
Con questa regolazione, la temperatura del vano frigorifero può
scendere al di sotto di 0°C. In tal
caso, impostare il regolatore di
temperatura a un livello inferiore.
3.3 Conservazione dei
surgelati
Al primo avvio o dopo un periodo di non
utilizzo, lasciare in funzione l'apparec-
chio per almeno 2 ore con una regolazione alta prima di introdurre gli alimenti.
Se si verifica un'interruzione della
corrente elettrica di durata superiore al "tempo di salita" indicato
nella tabella dei dati tecnici, il cibo scongelato deve essere consumato rapidamente o cucinato
immediatamente e quindi ricongelato (dopo il raffreddamento).
3.4 Scongelamento
Prima dell'utilizzo, i cibi surgelati o congelati possono essere scongelati nel vano frigorifero o, per un processo più veloce, a temperatura ambiente.
Gli alimenti divisi in piccole porzioni possono essere cucinati direttamente, senza
essere prima scongelati: in questo caso,
tuttavia, la cottura durerà più a lungo.
3.5 Ripiani mobili
3.6 Posizionamento delle
mensole
Per facilitare l'introduzione di alimenti di
diverse dimensioni, i ripiani della porta
Le guide presenti sulle pareti del frigorifero permettono di posizionare i ripiani a
diverse altezze.
Per un migliore sfruttamento dello spazio, i semiripiani anteriori possono essere collocati sopra a quelli posteriori.
possono essere posizionati ad altezze
differenti.
Page 47
3.7 Posizionamento della scatola scorrevole
La scatola scorrevole può essere inserita
a diverse altezze.
Per regolare l'altezza, procedere come
segue:
1.
sollevare il ripiano con la parte superiore della scatola rivolta verso l'alto
ed estrarla dalle guide
2.
togliere le staffe di fissaggio dalla
guida sotto alla mensola
3.
Procedere in modo inverso per inserire una mensola intermedia ad
un'altezza diversa.
4. CONSIGLI E SUGGERIMENTI UTILI
ITALIANO 47
4.1 Consigli per il risparmio
energetico
• Non aprire frequentemente la porta e
non lasciarla aperta più di quanto assolutamente necessario.
• Se la temperatura ambiente è elevata,
il termostato è impostato su una regolazione alta e l'apparecchio è a pieno
carico, il compressore può funzionare
in continuo causando la formazione di
brina o ghiaccio sull'evaporatore. In
questo caso, ruotare il termostato su
una regolazione più bassa per consentire lo scongelamento automatico risparmiando così energia.
4.2 Consigli per la
refrigerazione di cibi freschi
Per ottenere i migliori risultati:
• non riporre nel frigorifero cibi caldi o
liquidi in fase di evaporazione
• coprire o avvolgere il cibo, in particolare se emana un odore forte
• posizionare il cibo in modo che l'aria
possa circolare liberamente attorno ad
esso
4.3 Consigli per la
refrigerazione
Consigli utili:
Carne (tutti i tipi): avvolgerla in sacchetti
di politene e collocarla sul ripiano di vetro sopra il cassetto delle verdure.
Per motivi di sicurezza, conservarla in
queste condizioni solo per uno o due
giorni al massimo.
Cibi cucinati, piatti freddi ecc..: dovrebbero essere coperti e possono essere
collocati su qualsiasi ripiano.
Frutta e verdura: dovrebbero essere pulite accuratamente e collocate nell'apposito/i cassetto/i speciale/i.
Burro e formaggio: dovrebbero essere
posti in contenitori ermetici speciali o
avvolti in pellicole di alluminio o sacchetti di politene per escludere per quanto
possibile l'aria.
Bottiglie di latte: dovrebbero essere tappate e conservate nell'apposito ripiano
sulla porta.
Non conservare nel frigorifero banane,
patate, cipolle o aglio se non sono confezionati.
4.4 Consigli per il
congelamento
Per un processo di congelamento ottimale, ecco alcuni consigli importanti:
• la quantità massima di cibo che può
essere congelata in 24 h è riportata
sulla targhetta;
Page 48
www.aeg.com
48
• il processo di congelamento dura 24
ore. In questo periodo non aggiungere altro cibo da congelare;
• congelare solo alimenti freschi, di ottima qualità e accuratamente puliti;
• preparare il cibo in piccole porzioni
per consentire un congelamento rapido e completo e per scongelare in seguito solo la quantità necessaria;
• avvolgere il cibo in pellicole di alluminio o in politene e verificare che i pacchetti siano ermetici;
• non lasciare che cibo fresco non congelato entri in contatto con quello già
congelato, per evitare un aumento
della temperatura in quest'ultimo;
• i cibi magri si conservano meglio e più
a lungo di quelli grassi; il sale riduce il
periodo di conservazione del cibo;
• i ghiaccioli, se consumati immediatamente dopo la rimozione dal vano
congelatore, possono causare ustioni
da congelamento della pelle;
• si consiglia di riportare la data di congelamento su ogni singolo pacchetto
per riuscire a tenere traccia del tempo
di conservazione;
4.5 Consigli per la
conservazione dei surgelati
Per ottenere risultati ottimali
• Controllare che i surgelati esposti nei
punti vendita non presentino segni di
interruzione della catena del freddo
• Il tempo di trasferimento dei surgelati
dal punto vendita al congelatore domestico deve essere il più breve possibile;
• Non aprire frequentemente la porta e
limitare il più possibile i tempi di apertura;
• Una volta scongelati, gli alimenti si deteriorano rapidamente e non possono
essere ricongelati;
• Non superare la durata di conservazione indicata sulla confezione.
5. PULIZIA E CURA
ATTENZIONE
Staccare la spina dell'apparecchio prima di eseguire lavori di
manutenzione.
Questo apparecchio contiene
idrocarburi nell'unità di raffreddamento; la manutenzione e la
ricarica devono pertanto essere
effettuate esclusivamente da tecnici autorizzati.
5.1 Pulizia periodica
L'apparecchio deve essere pulito regolarmente:
• Pulire l'interno e gli accessori con acqua tiepida e un po' di sapone neutro.
• Controllare regolarmente le guarnizioni della porta e verificare che siano pulite e prive di residui.
• Risciacquare e asciugare accuratamente.
Non tirare, spostare o danneggiare tubi e/o cavi all'interno dell'apparecchio.
Non usare mai detergenti, polveri abrasive, prodotti per la pulizia
con una forte profumazione o cere lucidanti per pulire l'interno, in
quanto danneggiano la superficie e lasciano un odore forte.
Pulire il condensatore (griglia nera) e il
compressore sul retro dell'apparecchio
con una spazzola. Questa operazione
migliorerà le prestazioni dell'apparecchiatura riducendone i consumi di energia.
Non danneggiare il sistema di
raffreddamento.
Molti detergenti per cucine di marca
contengono sostanze chimiche in grado
di attaccare/danneggiare la plastica impiegata in questo apparecchio. Per questo motivo si raccomanda di pulire l'involucro esterno dell'apparecchio solo
Page 49
con acqua calda con un po' di liquido
detergente.
5.2 Sbrinamento del frigorifero
5.3 Sbrinamento del
congelatore
È normale che sui ripiani del congelatore
e intorno allo scomparto superiore si formi, con il tempo, uno strato di brina.
Quando tale strato raggiunge uno spessore di ca. 3-5 mm, il vano congelatore
deve essere sbrinato.
Circa 12 ore prima dello sbrinamento, impostare il termostato
su una regolazione più alta per
accumulare una riserva di freddo
sufficiente per l'interruzione del
funzionamento.
Per rimuovere la brina, procedere come
segue:
1.
Spegnere l'apparecchio.
2.
Rimuovere i surgelati, avvolgerli in
alcuni strati di carta di giornale e riporli in un luogo fresco.
ATTENZIONE
Non toccare il cibo congelato
con le mani bagnate. Le mani
potrebbero aderire all'alimento
congelato.
3.
Lasciare la porta aperta
Per accelerare il processo di sbrinamento, collocare un recipiente
di acqua calda nel vano congelatore. Rimuovere inoltre i pezzi di
ghiaccio che si staccano prima
che lo sbrinamento sia completo.
ITALIANO 49
Dopo la pulizia, ricollegare l'apparecchio
alla rete di alimentazione.
Durante l'uso normale, la brina viene eliminata automaticamente dall'evaporatore del vano frigorifero ogni volta che il
motocompressore si arresta. L'acqua di
sbrinamento giunge attraverso un condotto in un apposito recipiente posto sul
retro dell'apparecchiatura, sopra il motocompressore, dove evapora.
Pulire periodicamente il foro di scarico
dell'acqua di sbrinamento, situato al
centro del canale sulla parete posteriore,
per evitare che l'acqua fuoriesca sugli
alimenti. Usare l'apposito utensile già inserito nel foro di scarico.
4.
Una volta completato lo sbrinamento, asciugare accuratamente l'interno.
5.
Accendere l'apparecchio.
6.
Dopo due o tre ore, reintrodurre nel
vano il cibo precedentemente rimosso
Per rimuovere la brina dall'evaporatore, non usare utensili metallici appuntiti che possano danneggiarlo.
Non usare dispositivi meccanici o
altri mezzi artificiali non raccomandati dal produttore allo scopo di accelerare il processo di
sbrinamento.
Un innalzamento della temperatura dei surgelati durante lo sbrinamento può ridurre la loro durata di conservazione.
5.4 Periodi di inutilizzo
Quando l'apparecchio non è utilizzato
per lunghi periodi, adottare le seguenti
precauzioni:
• scollegare l'apparecchio dalla rete
elettrica
• rimuovere tutto il cibo
• sbrinare (se necessario) e pulire l'apparecchiatura e tutti gli accessori
• lasciare la/e porta/e socchiusa/e per
evitare odori sgradevoli.
Se l'apparecchio rimane acceso, chiedere a qualcuno di controllare ogni tanto
per evitare che il cibo contenuto marci-
Page 50
www.aeg.com
50
sca in caso di interruzione dell'alimentazione elettrica.
6. COSA FARE SE…
AVVERTENZA!
Prima della ricerca guasti, staccare la spina dalla presa.
Le operazioni di ricerca guasti
non contenute nel presente manuale sono riservate solo ad elettricisti qualificati o a persone
competenti.
Durante l'uso normale sono
emessi alcuni suoni (compressore, circolazione del refrigerante).
Problema Possibile causa Soluzione
L'apparecchiatura
non funziona. La
L'apparecchiatura è spenta.
Accendere l'apparecchiatura.
lampadina non si accende.
La spina non è inserita
correttamente nella pre-
Inserire correttamente la
spina nella presa.
sa.
L'apparecchiatura non ri-
ceve corrente. Non arriva
tensione alla presa elettrica.
Collegare alla presa un'altra apparecchiatura elettrica.
Rivolgersi a un elettricista
qualificato.
La lampadina non si
accende.
La lampadina è in standby.
Chiudere e aprire la porta
La lampadina è difettosa. Vedere "Sostituzione della
lampadina".
Il compressore rimane sempre in funzio-
La temperatura non è regolata correttamente.
Impostare una temperatura superiore.
ne.
La porta non è chiusa cor-
rettamente.
La porta viene aperta
troppo frequentemente.
Vedere "Chiusura della
porta".
Limitare il più possibile il
tempo di apertura della
porta.
La temperatura degli ali-
menti è troppo alta.
Prima di introdurre gli alimenti, lasciarli raffreddare
a temperatura ambiente.
La temperatura ambiente
è troppo alta.
Abbassare la temperatura
ambiente.
Page 51
Problema Possibile causa Soluzione
Scorre acqua sul
pannello posteriore
del frigorifero.
Durante lo sbrinamento
automatico, la brina che
si forma sul pannello po-
Non si tratta di un'anomalia.
steriore si scioglie.
Scorre acqua all'interno del frigorifero.
Gli alimenti impediscono
Scorre acqua sul pavimento.
Lo scarico dell'acqua è
ostruito.
all'acqua di scorrere nell'apposito collettore.
L'acqua di sbrinamento
non viene scaricata nella
bacinella di evaporazione
Pulire lo scarico dell'acqua.
Evitare di disporre gli alimenti direttamente contro
la parete posteriore.
Collegare lo scarico dell'acqua di sbrinamento alla
bacinella di evaporazione.
posta sopra il compressore.
La temperatura all'interno dell'appa-
La temperatura non è regolata correttamente.
Impostare una temperatu-
ra superiore.
recchiatura è troppo
bassa.
La temperatura all'interno dell'appa-
La temperatura non è regolata correttamente.
Impostare una temperatu-
ra inferiore.
recchiatura è troppo
alta.
ITALIANO 51
6.1 Sostituzione della lampadina
6.2 Chiusura della porta
1.
Pulire le guarnizioni della porta.
2.
Se necessario, regolare la porta. Vedere "Installazione".
1.
Scollegare la spina dalla presa di
corrente.
2.
Rimuovere la vite dal coprilampada.
3.
Rimuovere il coprilampada (vedere
la figura).
4.
Sostituire la lampada usata con una
nuova con la stessa potenza e studiata in modo specifico per gli elettrodomestici. (la potenza massima
consentita è indicata sul coprilampada).
5.
Installare il coprilampada.
6.
Serrare la vite del coprilampada.
7.
Inserire la spina nella presa.
8.
Aprire la porta. Controllare che la
lampadina si accenda.
3.
Se necessario, sostituire le guarnizioni della porta difettose. Contattare il
Centro di assistenza locale.
Page 52
www.aeg.com
52
7. INSTALLAZIONE
7.1 Luogo d'installazione
AVVERTENZA!
Qualora occorra ritirare dall'uso
un apparecchio con serratura, si
raccomanda di rendere quest'ultima inservibile per evitare che i
bambini possano chiudersi all'interno.
La spina dell'apparecchio deve
essere accessibile dopo l'installazione.
Installare l'apparecchio in un luogo la cui
temperatura ambiente corrisponda alla
classe climatica indicata sulla targhetta
del modello:
Classe
climatica
SN da +10°C a +32°C
N da +16°C a +32°C
ST da +16°C a +38°C
T da +16°C a +43°C
Temperatura ambiente
7.2 Collegamento elettrico
Prima di inserire la spina, verificare che la
tensione e la frequenza riportate sulla
targhetta corrispondano ai valori della
rete elettrica domestica.
L'apparecchio deve essere collegato a
massa. La spina del cavo di alimentazione è dotata di un contatto a tale scopo.
Se la presa della rete elettrica domestica
non è collegata a massa, collegare l'apparecchio ad una massa separata in conformità alle norme relative alla corrente,
consultando un elettricista qualificato.
Il fabbricante declina qualsiasi responsabilità se le precauzioni suddette non sono rispettate.
Il presente apparecchio è conforme alle
direttive CEE.
7.3 Reversibilità delle porte
La porta dell'apparecchio si apre verso
destra. Se si desidera che la porta si apra
verso sinistra, prima di installare l'apparecchio eseguire queste operazioni:
1.
Allentare e rimuovere il perno superiore.
2.
Rimuovere la porta.
3.
Rimuovere il distanziale.
4.
Svitare con una chiave il perno inferiore.
Page 53
7.4 Requisiti di ventilazione
Sul lato opposto:
1.
Serrare il perno inferiore.
2.
Installare il distanziatore.
3.
Installare la porta.
4.
Serrare il perno superiore.
ITALIANO 53
5 cm
min.
200 cm
2
7.5 Installazione
dell’apparecchiatura
ATTENZIONE
Accertarsi che il cavo di rete sia
libero da ostacoli.
x
min.
200 cm
Il flusso d'aria dietro l'apparecchiatura
deve essere sufficiente.
2
Seguire i seguenti passaggi:
Se necessario, tagliare la striscia sigillante
adesiva, quindi applicarla come illustrato
in figura.
x
Page 54
www.aeg.com
54
1
13 mm
Ø 2.5 mm
Forare con una punta da trapano di Ø 2,5
mm (profondità max 10 mm).
Fissare la squadretta sull'apparecchio.
2
3
Installare l'apparecchiatura nella nicchia.
Spingere l'apparecchiatura in direzione
della freccia (1) finché la mascherina superiore si arresta contro il mobile da cucina.
Spingere l'apparecchiatura in direzione
2
della freccia (2) contro il mobile sul lato
opposto rispetto alla cerniera.
4mm
44mm
1
Posizionare correttamente l'apparecchiatura nella nicchia.
Assicurarsi che la distanza tra l'apparecchiatura ed il bordo anteriore dell'armadio sia di 44 mm.
Il copricerniera inferiore (incluso nel sacchetto degli accessori) permette di controllare che la distanza fra l'apparecchiatura ed il mobile della cucina sia corretta.
Accertarsi che lo spazio fra l'apparecchiatura e il mobile sia di 4 mm.
Aprire la porta. Applicare il copricerniera
inferiore.
Page 55
ITALIANO 55
Fissare l'apparecchiatura nella nicchia
con 4 viti.
I
I
Rimuovere la parte appropriata del copricerniera (E). Accertarsi di rimuovere la
parte DESTRA per la cerniera di destra, o
la parte SINISTRA per quella di sinistra.
Applicare i cappucci (C, D) a coprigiunti e
fori delle cerniere.
Installare la griglia di sfiato (B).
C
Applicare i copricerniera (E).
D
E
E
B
Page 56
www.aeg.com
56
Staccare le parti (Ha), (Hb), (Hc) e (Hd).
Installare la parte (Ha) sul lato interno della porta del mobile da cucina.
Hc
~50 mm
~50 mm
Ha
21 mm
o
90
o
90
o
90
Spingere la parte (Hc) sulla parte (Ha).
Page 57
8 mm
Hb
Hb
Ha
ITALIANO 57
Aprire la porta dell'apparecchiatura e
l'anta del mobile da cucina con un'angolazione di 90°.
Inserire il quadratino (Hb) nella guida
(Ha).
Unire la porta dell'apparecchiatura alla
porta del mobile e marcare i fori.
Rimuovere le squadrette e forare con una
punta di ø 2 mm a 8 mm dal bordo esterno della porta.
Riapplicare il quadratino sulla guida e fissarlo con le viti in dotazione.
Allineare la porta del mobile da cucina
con quella dell'apparecchiatura regolando la parte (Hb).
Hb
Hd
Eseguire un controllo finale per accertarsi che:
• tutte le viti siano serrate.
• la striscia sigillante sia fissata saldamente all'unità;
Premere la parte (Hd) sulla parte (Hb).
• la porta si apra e si chiuda correttamente.
Page 58
www.aeg.com
58
7.6 Reversibilità della porta del congelatore
2
1
180˚
8. RUMORI
Durante l'uso, alcuni rumori di funzionamento (come quelli del compressore o
del circuito refrigerante) sono da considerarsi normali.
1
2
Page 59
SSSRR
HISSS!
R!
ITALIANO 59
CLICK!
BRRR!
OK
SSSRRR!
HISSS!
SSSRRR!
HISSS!
BLUBB!
CLICK!
BRRR!
CRACK!
CLICK!
BRRR!
BLUBB!
BLUBB!
CRACK!CRACK!
Page 60
www.aeg.com
60
9. DATI TECNICI
Nicchia di incasso
Altezza 1780 mm
Larghezza 560 mm
Profondità 550 mm
Tempo di salita 20 h
Tensione 230-240 V
Frequenza 50 Hz
I dati tecnici sono riportati sulla targhetta del modello, applicata sul lato sinistro
10. CONSIDERAZIONI AMBIENTALI
interno dell'apparecchiatura, e sull'etichetta dei valori energetici.
Riciclare i materiali con il simbolo .
Buttare l'imballaggio negli appositi
contenitori per il riciclaggio.
Aiutare a proteggere l’ambiente e la
salute umana e a riciclare rifiuti
derivanti da apparecchiature
elettriche ed elettroniche. Non
smaltire le apparecchiature che
riportano il simbolo
normali rifiuti domestici. Portare il
prodotto al punto di riciclaggio più
vicino o contattare il comune di
residenza.
insieme ai
Informazioni: Dove portare gli
apparecchi fuori uso? In qualsiasi
negozio che vende apparecchi nuovi
oppure si restituiscono ai centri di
raccolta ufficiali della SENS oppure
ai riciclatori ufficiali della SENS. La
lista dei centri di raccolta ufficiali
della SENS è visibile nel sito
www.sens.ch.
Page 61
ENGLISH 61
CONTENTS
1. SAFETY INFORMATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62
2. OPERATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64
3. DAILY USE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64
4. HELPFUL HINTS AND TIPS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66
5. CARE AND CLEANING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67
6. WHAT TO DO IF… . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69
7. INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71
8. NOISES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 77
9. TECHNICAL DATA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 79
10. ENVIRONMENT CONCERNS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 79
FOR PERFECT RESULTS
Thank you for choosing this AEG product. We have created it to give you impeccable
performance for many years, with innovative technologies that help make life simpler –
features you might not find on ordinary appliances. Please spend a few minutes reading to get
the very best from it.
Visit our website for:
Get usage advice, brochures, trouble shooter, service information:
www.aeg.com
Register your product for better service:
www.aeg.com/productregistration
Buy Accessories, Consumables and Original spare parts for your appliance:
www.aeg.com/shop
CUSTOMER CARE AND SERVICE
We recommend the use of original spare parts.
When contacting Service, ensure that you have the following data available.
The information can be found on the rating plate. Model, PNC, Serial Number.
Warning / Caution-Safety information
General information and tips
Environmental information
Subject to change without notice.
Page 62
www.aeg.com
62
1.
SAFETY INFORMATION
In the interest of your safety and to ensure the correct use, before installing
and first using the appliance, read this
user manual carefully, including its hints
and warnings. To avoid unnecessary mistakes and accidents, it is important to
ensure that all people using the appliance are thoroughly familiar with its operation and safety features. Save these
instructions and make sure that they remain with the appliance if it is moved or
sold, so that everyone using it through
its life will be properly informed on appliance use and safety.
For the safety of life and property keep
the precautions of these user's instructions as the manufacturer is not responsible for damages caused by omission.
1.1 Children and vulnerable
people safety
• This appliance is not intended for use
by persons (including children) with reduced physical, sensory or mental capabilities, or lack of experience and
knowledge, unless they have been given supervision or instruction concerning use of the appliance by a person
responsible for their safety.
Children should be supervised to ensure that they do not play with the appliance.
• Keep all packaging well away from
children. There is risk of suffocation.
• If you are discarding the appliance
pull the plug out of the socket, cut the
connection cable (as close to the appliance as you can) and remove the
door to prevent playing children to
suffer electric shock or to close themselves into it.
• If this appliance featuring magnetic
door seals is to replace an older appliance having a spring lock (latch) on
the door or lid, be sure to make that
spring lock unusable before you discard the old appliance. This will prevent it from becoming a death trap for
a child.
1.2 General safety
WARNING!
Keep ventilation openings, in the appliance enclosure or in the built-in structure, clear of obstruction.
• The appliance is intended for keeping
foodstuff and/or beverages in a normal household as explained in this instruction booklet.
• Do not use a mechanical device or any
artificial means to speed up the thawing process.
• Do not use other electrical appliances
(such as ice cream makers) inside of
refrigerating appliances, unless they
are approved for this purpose by the
manufacturer.
• Do not damage the refrigerant circuit.
• The refrigerant isobutane (R600a) is
contained within the refrigerant circuit
of the appliance, a natural gas with a
high level of environmental compatibility, which is nevertheless flammable.
During transportation and installation
of the appliance, be certain that none
of the components of the refrigerant
circuit become damaged.
If the refrigerant circuit should become damaged:
– avoid open flames and sources of
ignition
– thoroughly ventilate the room in
which the appliance is situated
• It is dangerous to alter the specifications or modify this product in any
way. Any damage to the cord may
cause a short-circuit, fire and/or electric shock.
WARNING!
Any electrical component (power
cord, plug, compressor) must be
replaced by a certified service
agent or qualified service personnel to avoid hazard.
1.
Power cord must not be lengthened.
Page 63
2.
Make sure that the power plug is
not squashed or damaged by the
back of the appliance. A squashed
or damaged power plug may
overheat and cause a fire.
3.
Make sure that you can come to
the mains plug of the appliance.
4.
Do not pull the mains cable.
5.
If the power plug socket is loose,
do not insert the power plug.
There is a risk of electric shock or
fire.
6.
You must not operate the appliance without the lamp cover (if
foreseen) of interior lighting.
• This appliance is heavy. Care should
be taken when moving it.
• Do not remove nor touch items from
the freezer compartment if your hands
are damp/wet, as this could cause skin
abrasions or frost/freezer burns.
• Avoid prolonged exposure of the appliance to direct sunlight.
• Bulb lamps (if foreseen) used in this
appliance are special purpose lamps
selected for household appliances use
only. They are not suitable for household room illumination.
1.3 Daily use
• Do not put hot pot on the plastic parts
in the appliance.
• Do not store flammable gas and liquid
in the appliance, because they may
explode.
• Appliance's manufacturers storage
recommendations should be strictly
adhered to. Refer to relevant instructions.
1.4 Care and cleaning
• Before maintenance, switch off the appliance and disconnect the mains plug
from the mains socket.
• Do not clean the appliance with metal
objects.
• Regularly examine the drain in the refrigerator for defrosted water. If necessary, clean the drain. If the drain is
blocked, water will collect in the bottom of the appliance.
ENGLISH 63
1.5 Installation
For electrical connection carefully follow the instructions given in
specific paragraphs.
• Unpack the appliance and check if
there are damages on it. Do not connect the appliance if it is damaged.
Report possible damages immediately
to the place you bought it. In that case
retain packing.
• It is advisable to wait at least four
hours before connecting the appliance to allow the oil to flow back in
the compressor.
• Adequate air circulation should be
around the appliance, lacking this
leads to overheating. To achieve sufficient ventilation follow the instructions
relevant to installation.
• Wherever possible the back of the
product should be against a wall to
avoid touching or catching warm parts
(compressor, condenser) to prevent
possible burn.
• The appliance must not be located
close to radiators or cookers.
• Make sure that the mains plug is accessible after the installation of the appliance.
• Connect to potable water supply only
(If a water connection is foreseen).
1.6 Service
• Any electrical work required to do the
servicing of the appliance should be
carried out by a qualified electrician or
competent person.
• This product must be serviced by an
authorized Service Centre, and only
genuine spare parts must be used.
1.7 Environment Protection
This appliance does not contain
gasses which could damage the
ozone layer, in either its refrigerant circuit or insulation materials.
The appliance shall not be discarded together with the urban
refuse and rubbish. The insulation foam contains flammable
gases: the appliance shall be disposed according to the applica-
Page 64
www.aeg.com
64
ble regulations to obtain from
your local authorities. Avoid
damaging the cooling unit, especially at the rear near the heat ex-
2. OPERATION
changer. The materials used on
this appliance marked by the
symbol
are recyclable.
2.1 Switching on
Insert the plug into the wall socket.
Turn the Temperature regulator clockwise to a medium setting.
2.2 Switching off
To turn off the appliance, turn the Temperature regulator to the "O" position.
2.3 Temperature regulation
The temperature is automatically regulated.
To operate the appliance, proceed as
follows:
• turn the Temperature regulator toward lower settings to obtain the minimum coldness.
• turn the Temperature regulator toward higher settings to obtain the
maximum coldness.
3. DAILY USE
3.1 Cleaning the interior
Before using the appliance for the first
time, wash the interior and all internal
accessories with lukewarm water and
some neutral soap so as to remove the
typical smell of a brand-new product,
then dry thoroughly.
Do not use detergents or abrasive powders, as these will damage the finish.
A medium setting is generally
the most suitable.
However, the exact setting should be
chosen keeping in mind that the temperature inside the appliance depends on:
• room temperature
• how often the door is opened
• the quantity of food stored
• the location of the appliance.
If the ambient temperature is
high or the appliance is fully loaded, and the appliance is set to
the lowest temperatures, it may
run continuously causing frost to
form on the rear wall. In this case
the dial must be set to a higher
temperature to allow automatic
defrosting and therefore reduced
energy consumption.
To freeze fresh foods it is not necessary
to change the medium setting.
However, for a faster freezing operation,
turn the temperature regulator toward
higher settings to obtain the maximum
coldness.
In this condition, the refrigerator
compartment temperature might
drop below 0°C. If this occurs reset the temperature regulator to
a warmer setting.
3.2 Freezing fresh food
The freezer compartment is suitable for
freezing fresh food and storing frozen
and deep-frozen food for a long time.
3.3 Storage of frozen food
When first starting-up or after a period
out of use, before putting the products
in the compartment let the appliance run
at least 2 hours on the higher settings.
Page 65
In the event of accidental defrosting, for example due to a
power failure, if the power has
been off for longer than the value shown in the technical characteristics chart under "rising
time", the defrosted food must
be consumed quickly or cooked
immediately and then re-frozen
(after cooling).
3.4 Thawing
Deep-frozen or frozen food, prior to being used, can be thawed in the refrigera-
3.5 Movable shelves
3.6 Positioning the door
shelves
To permit storage of food packages of
various sizes, the door shelves can be
placed at different heights.
ENGLISH 65
tor compartment or at room temperature, depending on the time available
for this operation.
Small pieces may even be cooked still
frozen, directly from the freezer: in this
case, cooking will take longer.
The walls of the refrigerator are equipped with a series of runners so that the
shelves can be positioned as desired.
For better use of space, the front halfshelves can lie over the rear ones.
3.7 Positioning the sliding box
The sliding box can be placed at different heights.
Do make these adjustments proceed as
follow:
1.
lift the shelf with the sliding box upwards and out of the holders in the
door
2.
remove the retaining bracket out of
the guide under the shelf
3.
Reverse the above operation to insert the sliding box at a different
height.
Page 66
www.aeg.com
66
4. HELPFUL HINTS AND TIPS
4.1 Hints for energy saving
• Do not open the door frequently or
leave it open longer than absolutely
necessary.
• If the ambient temperature is high and
the Temperature Regulator is set to
low temperature and the appliance is
fully loaded, the compressor may run
continuously, causing frost or ice on
the evaporator. If this happens, set the
Temperature Regulator toward warmer settings to allow automatic defrosting and so a saving in electricity consumption.
4.2 Hints for fresh food
refrigeration
To obtain the best performance:
• do not store warm food or evaporating liquids in the refrigerator
• do cover or wrap the food, particularly
if it has a strong flavour
• position food so that air can circulate
freely around it
4.3 Hints for refrigeration
Useful hints:
Meat (all types) : wrap in polythene bags
and place on the glass shelf above the
vegetable drawer.
For safety, store in this way only one or
two days at the most.
Cooked foods, cold dishes, etc..: these
should be covered and may be placed
on any shelf.
Fruit and vegetables: these should be
thoroughly cleaned and placed in the
special drawer(s) provided.
Butter and cheese: these should be
placed in special airtight containers or
wrapped in aluminium foil or polythene
bags to exclude as much air as possible.
Milk bottles: these should have a cap
and should be stored in the bottle rack
on the door.
Bananas, potatoes, onions and garlic, if
not packed, must not be kept in the refrigerator.
4.4 Hints for freezing
To help you make the most of the freezing process, here are some important
hints:
• the maximum quantity of food which
can be frozen in 24 hrs. is shown on
the rating plate;
• the freezing process takes 24 hours.
No further food to be frozen should
be added during this period;
• only freeze top quality, fresh and thoroughly cleaned, foodstuffs;
• prepare food in small portions to enable it to be rapidly and completely frozen and to make it possible subsequently to thaw only the quantity required;
• wrap up the food in aluminium foil or
polythene and make sure that the
packages are airtight;
• do not allow fresh, unfrozen food to
touch food which is already frozen,
thus avoiding a rise in temperature of
the latter;
• lean foods store better and longer
than fatty ones; salt reduces the storage life of food;
• water ices, if consumed immediately
after removal from the freezer compartment, can possibly cause the skin
to be freeze burnt;
• it is advisable to show the freezing in
date on each individual pack to enable
you to keep tab of the storage time.
4.5 Hints for storage of frozen
food
To obtain the best performance from
this appliance, you should:
• make sure that the commercially frozen foodstuffs were adequately stored
by the retailer;
• be sure that frozen foodstuffs are
transferred from the foodstore to the
freezer in the shortest possible time;
• not open the door frequently or leave
it open longer than absolutely necessary;
• once defrosted, food deteriorates rapidly and cannot be refrozen;
Page 67
• do not exceed the storage period indicated by the food manufacturer.
5. CARE AND CLEANING
ENGLISH 67
CAUTION!
Unplug the appliance before carrying out any maintenance operation.
This appliance contains hydrocarbons in its cooling unit; maintenance and recharging must
therefore only be carried out by
authorized technicians.
5.1 Periodic cleaning
The equipment has to be cleaned regularly:
• clean the inside and accessories with
lukewarm water and some neutral
soap.
• regularly check the door seals and
wipe clean to ensure they are clean
and free from debris.
• rinse and dry thoroughly.
Do not pull, move or damage
any pipes and/or cables inside
the cabinet.
Never use detergents, abrasive
powders, highly perfumed cleaning products or wax polishes to
clean the interior as this will damage the surface and leave a
strong odour.
Clean the condenser (black grill) and the
compressor at the back of the appliance
with a brush. This operation will improve
the performance of the appliance and
save electricity consumption.
Take care of not to damage the
cooling system.
Many proprietary kitchen surface cleaners contain chemicals that can attack/
damage the plastics used in this appliance. For this reason it is recommended
that the outer casing of this appliance is
only cleaned with warm water with a little
washing-up liquid added.
After cleaning, reconnect the equipment
to the mains supply.
Page 68
www.aeg.com
68
5.2 Defrosting of the refrigerator
5.3 Defrosting the freezer
A certain amount of frost will always form
on the freezer shelves and around the
top compartment.
Defrost the freezer when the frost layer
reaches a thickness of about 3-5 mm.
About 12 hours prior to defrosting, set the Temperature regulator toward higher settings , in order to build up sufficient chill reserve for the interruption in operation.
To remove the frost, follow the instructions below:
1.
Switch off the appliance.
2.
Remove any stored food, wrap it in
several layers of newspaper and put
it in a cool place.
CAUTION!
Do not touch frozen goods with
wet hands. Hands can freeze to
the goods.
3.
Leave the door open.
In order to speed up the defrosting process, place a pot of warm
water in the freezer compartment. In addition, remove pieces
of ice that break away before defrosting is complete.
4.
When defrosting is completed, dry
the interior thoroughly.
Frost is automatically eliminated from
the evaporator of the refrigerator compartment every time the motor compressor stops, during normal use. The defrost water drains out through a trough
into a special container at the back of
the appliance, over the motor compressor, where it evaporates.
Periodically clean the defrost water drain
hole in the middle of the refrigerator
compartment channel to prevent the water overflowing and dripping onto the
food inside. Use the special cleaner provided, which you will find already inserted into the drain hole.
5.
Switch on the appliance.
6.
After two or three hours, reload the
previously removed food into the
compartment.
Never use sharp metal tools to
scrape off frost from the evaporator as you could damage it.
Do not use a mechanical device
or any artificial means to speed
up the thawing process other
than those recommended by the
manufacturer.
A temperature rise of the frozen
food packs, during defrosting,
may shorten their safe storage
life.
5.4 Periods of non-operation
When the appliance is not in use for
long periods, take the following precautions:
• disconnect the appliance from elec-
tricity supply
• remove all food
• defrost (if foreseen) and clean the appliance and all accessories
• leave the door/doors ajar to prevent
unpleasant smells.
If the cabinet will be kept on, ask somebody to check it once in a while to prevent the food inside from spoiling in
case of a power failure.
Page 69
6. WHAT TO DO IF…
ENGLISH 69
WARNING!
Before troubleshooting, disconnect the mains plug from the
mains socket.
Only a qualified electrician or
competent person must do the
troubleshooting that is not in this
manual.
There are some sounds during
normal use (compressor, refrigerant circulation).
Problem Possible cause Solution
The appliance does
not operate. The
The appliance is switched
off.
Switch on the appliance.
lamp does not operate.
The mains plug is not
connected to the mains
Connect the mains plug to
the mains socket correctly.
socket correctly.
The appliance has no
power. There is no voltage in the mains socket.
Connect a different electrical appliance to the mains
socket.
Contact a qualified electrician.
The lamp does not
The lamp is in stand-by. Close and open the door.
work.
The lamp is defective. Refer to "Replacing the
lamp".
The compressor operates continually.
The door is not closed
The door has been
The temperature is not
set correctly.
correctly.
opened too frequently.
Set a higher temperature.
Refer to "Closing the
door".
Do not keep the door
open longer than necessary.
The product temperature
is too high.
Let the product temperature decrease to room
temperature before storage.
The room temperature is
too high.
Water flows on the
rear plate of the refrigerator.
Water flows into the
refrigerator.
During the automatic defrosting process, frost defrosts on the rear plate.
The water outlet is clogged.
Decrease the room temperature.
This is correct.
Clean the water outlet.
Page 70
www.aeg.com
70
Problem Possible cause Solution
Products prevent that wa-
ter flows into the water
collector.
Water flows on the
ground.
The melting water outlet
does not flow in the evaporative tray above the
Make sure that products
do not touch the rear
plate.
Attach the melting water
outlet to the evaporative
tray.
compressor.
The temperature in
the appliance is too
The temperature regulator is not set correctly.
Set a higher temperature.
low.
The temperature in
the appliance is too
The temperature regulator is not set correctly.
Set a lower temperature.
high.
6.1 Replacing the lamp
1.
Disconnect the mains plug from the
mains socket.
2.
Remove the screw from the lamp
cover.
3.
Remove the lamp cover (refer to the
illustration).
4.
Replace the used lamp with a new
lamp of the same power and specifically designed for household appliances. (the maximum power is
shown on the lamp cover).
5.
Install the lamp cover.
6.
Tighten the screw to the lamp cover.
7.
Connect the mains plug to the mains
socket.
8.
Open the door. Make sure that the
lamp comes on.
3.
6.2 Closing the door
1.
Clean the door gaskets.
2.
If necessary, adjust the door. Refer
to "Installation".
If necessary, replace the defective
door gaskets. Contact the Service
Center.
Page 71
7. INSTALLATION
ENGLISH 71
7.1 Positioning
WARNING!
If you are discarding an old appliance that has a lock or catch on
the door, you must ensure that it
is made unusable to prevent
young children being trapped inside.
The appliance shall have the
plug accessible after installation.
Install this appliance at a location where
the ambient temperature corresponds to
the climate class indicated on the rating
plate of the appliance:
Climate
class
SN +10°C to + 32°C
N +16°C to + 32°C
ST +16°C to + 38°C
T +16°C to + 43°C
Ambient temperature
7.2 Electrical connection
Before plugging in, ensure that the voltage and frequency shown on the rating
plate correspond to your domestic power supply.
The appliance must be earthed. The
power supply cable plug is provided
with a contact for this purpose. If the domestic power supply socket is not earthed, connect the appliance to a separate
earth in compliance with current regulations, consulting a qualified electrician.
The manufacturer declines all responsibility if the above safety precautions are
not observed.
This appliance complies with the E.E.C.
Directives.
7.3 Door reversibility
The door of the appliance opens to the
right. If you want to open the door to the
left, follow these steps before you install
the appliance:
1.
Loosen and remove the upper pin.
2.
Remove the door.
3.
Remove the spacer.
4.
With a key, loosen the lower pin.
Page 72
www.aeg.com
72
7.4 Ventilation requirements
On the opposite side:
1.
Tighten the lower pin.
2.
Install the spacer.
3.
Install the door.
4.
Tighten the upper pin.
5 cm
min.
200 cm
2
min.
200 cm
7.5 Installing the appliance
CAUTION!
Make sure that the mains cable
can move freely.
x
The airflow behind the appliance must
be sufficient.
2
Do the following steps:
If necessary cut the adhesive sealing strip
and then apply it to the appliance as
shown in figure.
x
Page 73
1
13 mm
Ø 2.5 mm
ENGLISH 73
Drill the appliance using a Ø 2.5 mm drill
(10 mm max. penetration).
Fix the square fitting to the appliance.
2
3
Install the appliance in the niche.
Push the appliance in the direction of the
arrow (1) until the upper gap cover stops
against the kitchen furniture.
Push the appliance in the direction of the
arrow (2) against the cupboard on the op-
2
posite side of the hinge.
4mm
44mm
1
Adjust the appliance in the niche.
Make sure that the distance between the
appliance and the cupboard front-edge is
44 mm.
The lower hinge cover (in the accessories
bag) makes sure that the distance between the appliance and the kitchen furniture is correct.
Make sure that the clearance between
the appliance and the cupboard is 4 mm.
Open the door. Put the lower hinge cover
in position.
Page 74
www.aeg.com
74
Attach the appliance to the niche with 4
screws.
I
I
Remove the correct part from the hinge
cover (E). Make sure to remove the part
DX, in the case of right hinge, SX in opposite case.
Attach the covers (C, D) to the lugs and
the hinge holes.
Install the vent grille (B).
C
Attach the hinge covers (E) to the hinge.
D
E
E
B
Page 75
ENGLISH 75
Disconnect the parts (Ha), (Hb), (Hc) and
(Hd).
Install the part (Ha) on the inner side of
the kitchen furniture.
Hc
~50 mm
~50 mm
Ha
21 mm
o
90
o
90
o
90
Push the part (Hc) on the part (Ha).
Page 76
www.aeg.com
76
8 mm
Hb
Hb
Ha
Open the appliance door and the kitchen
furniture door at an angle of 90°.
Insert the small square (Hb) into guide
(Ha).
Put together the appliance door and the
furniture door and mark the holes.
Remove the small squares and drill holes
with ø 2 mm at 8 mm from the outer edge
of the door.
Place the small square on the guide again
and fix it with the screws supplied.
Align the kitchen furniture door and the
appliance door by adjusting the part (Hb).
Hb
Hd
Do a final check to make sure that:
• All screws are tightened.
Press the part (Hd) on the part (Hb).
• The sealing strip is attached tightly to
the cabinet.
• The door opens and closes correctly.
Page 77
7.6 Reversibility of the freezer door
2
1
ENGLISH 77
180˚
8. NOISES
There are some sounds during normal
running (compressor, refrigerant circulation).
1
2
Page 78
www.aeg.com
78
SSSRR
HISSS!
R!
CLICK!
BRRR!
OK
SSSRRR!
HISSS!
SSSRRR!
HISSS!
BLUBB!
CLICK!
BRRR!
CRACK!
CLICK!
BRRR!
BLUBB!
BLUBB!
CRACK!CRACK!
Page 79
9. TECHNICAL DATA
Dimension of the recess
Height 1780 mm
Width 560 mm
Depth 550 mm
Rising Time 20 h
Voltage 230-240 V
Frequency 50 Hz
The technical information are situated in
the rating plate on the internal left side
of the appliance and in the energy label.
10. ENVIRONMENT CONCERNS
ENGLISH 79
Recycle the materials with the
symbol
applicable containers to recycle it.
Help protect the environment and
human health and to recycle waste
of electrical and electronic
. Put the packaging in
appliances. Do not dispose
appliances marked with the symbol
with the household waste. Return the
product to your local recycling
facility or contact your municipal
office.
Page 80
www.aeg.com/shop
222353753-A-182012
Loading...
