Page 1
84602 G - 85600 G - 856001 G
Gas hob
Table de cuisson
Kochmulde
Gaskookplaat
Piano di cottura
Operating Instructions
Notice d’utilisation
Gebrauchsanweisung
Gebruiksaanwijzing
Istruzioni per l’uso
AUS ERFAHRUNG GUT
Page 2
FRANÇAIS
Avertissements importants
Conservez cette notice d’utilisation avec votre appareil. Si l’appareil devait
être vendu ou cédé à une autre personne, assurez-vous que la notice
d’utilisation l’accompagne. Le nouvel utilisateur pourra alors être informé du
fonctionnement de celui-ci et des avertissements s’y rapportant.
Ces avertissements ont été rédigés pour votre sécurité et celle d’autrui.
Utilisation
· Cet appareil a été conçu pour être utilisé par des adultes. V eillez à ce
que les enfants n’y touchent pas et ne l’utilisent pas comme un jouet.
· A la réception de l’appareil, déballez-le ou faites-le déballer
immédiatement. Vérifiez son aspect général. Faites les éventuelles
réserves
dont vous garderez un exemplaire.
· Votre appar eil est destiné à un usage domestique normal. Ne l’utilisez
pas à des fins commerciales ou industrielles ou pour d’autres buts que
celui pour lequel il a été conçu.
· Ne modifiez pas ou n’essayez pas de modifier les caractéristiques de
cet appareil. Cela représenterait un danger pour vous.
par écrit sur le bon de livraison ou sur le bon d’enlèvement
· Avant d’utiliser votre appareil, assurez-vous qu’il a été correctement
raccordé pour le type de gaz distribué.
· Tenez les enfants à distance pendant le fonctionnement : la table de
cuisson et les récipients s’échauffent et peuvent rester chauds
longtemps après l’arrêt de l’appareil.
· Baissez ou éteignez toujours la flamme d’un brûleur avant de retirer
un récipient.
· N’utilisez jamais votre table à vide (sans récipient dessus).
· Assurez-vous que les manettes sont toujours en position arrêt ●
lorsque l’appareil n’est pas utilisé.
· N’utilisez pas de récipients instables ou déformés : ils peuvent se
renverser et provoquer un accident.
27
Page 3
· Les réparations ne doivent être effectuées que par un service après
vente qualifié. Une réparation non conforme peut être la cause de
graves dommages.
· Ne conservez pas à proximité de l’appareil des produits inflammables
sensibles aux températures (exemples : produits de nettoyage, bombe
aérosols, ...)
· Aussurez-vous que les enfants ne manipulent pas commandes.
· Ne laissez rien sur la table de cuisson. Une mise en fonctionnement
accidentelle pourrait provoquer un incendie.
· Si vous utilisez un appareil électrique à proximité de votre table de
cuisson, veillez a ce que le câble d’alimentation de cet appareil
électrique ne soit pas en contact avec la surface chaude de la table.
· Surveillez attentivement la cuisson lors de friture dans l’huile ou la
graisse.
· Evitez tout courant d’air. Si un brûleur ne présente pas une flamme
régulière, nettoyez-le soigneusement. Si l’inconvénient subsiste, faites
appel au service après-vente.
· Si la table est équipée d’un couvercle, nettoyez-le soigneusement et
ne le fermez qu’après que les brûleurs ont refroidi.
· Nettoyez l’appareil après chaque utilisation : vous prolongerez ainsi
sa durée de vie et vous éviterez un mauvais fonctionnement des
brûleurs et des bougies d’allumage.
28
· Avant tout nettoyage ou intervention technique, assurez-vous que
l’appareil est débranché électriquement et complètement refroidi.
Veuillez lire attentivement ces remarques avant d’installer et
d’utiliser votre appareil. Nous déclinons toute responsabilité en cas
de dommages ou d’accident provoqués par l’appareil du fait du
non-respect de ces avertissements.
Page 4
Installation
· Les opérations d’installation et de branchement doivent êtr e effectuées
par un personnel qualifié et suivant les normes en vigueur.
· Si l’installation électrique de votre habitation nécessite une
modification pour le branchement de votre appar eil, faites appel à un
électricien qualifié.
· Assurez-vous que l’appareil est installé dans une pièce correctement
aérée : une mauvaise ventilation peut entraîner un manque d’oxygène.
Consultez un installateur qualifié ou adressez-vous à la compagnie
de distribution du gaz de votre région.
· Cette table est conçue pour fonctionner en 230 V monophasé. Un
éventuel branchement polyphasé sans neutre (400 V) peut pr ovoquer
la destruction de l’appareil.
Protection de l’environnement
Tous les matériaux marqués par le symbole sont recyclables.
Déposez-les dans une déchetterie prévue à cet effet (renseignez-vous
auprès des services de votre commune) pour qu’ils puissent être
récupérés et recyclés.
En cas d’anomalie de fonctionnement, le service après-vente du
vendeur de votre appareil est le premier habilité à intervenir. A défaut
(déménagement, fermeture du magasin où vous avez effectué l’achat
...), consultez notre Service Conseil Consommateurs qui vous
communiquera alors l’adresse d’un service après-vente.
En cas d’intervention sur l’appareil, exigez du service aprèsvente les pièces de rechange certifiées Constructeur.
29
Page 5
Sommaire
Avertissements importants .............................................................................................27
Description de l'appareil.................................................................................................. 31
Utilisation de votre table de cuisson...........................................................................32
Conseils d’utilisation.........................................................................................................33
Entretien et nettoyage.....................................................................................................34
Le dessus de la table de cuisson .......................................................................34
Les manettes ...........................................................................................................34
Les brûleurs .............................................................................................................34
En cas d’anomalie de fonctionnement........................................................................35
Conditions de garantie pour les appareils commercialises en France...............36
Service après-vente...........................................................................................................37
A l’attention de l’installateur.........................................................................................38
Caractéristiques techniques...............................................................................38
Emplacement..........................................................................................................39
Raccordement gaz.............................................................................................................40

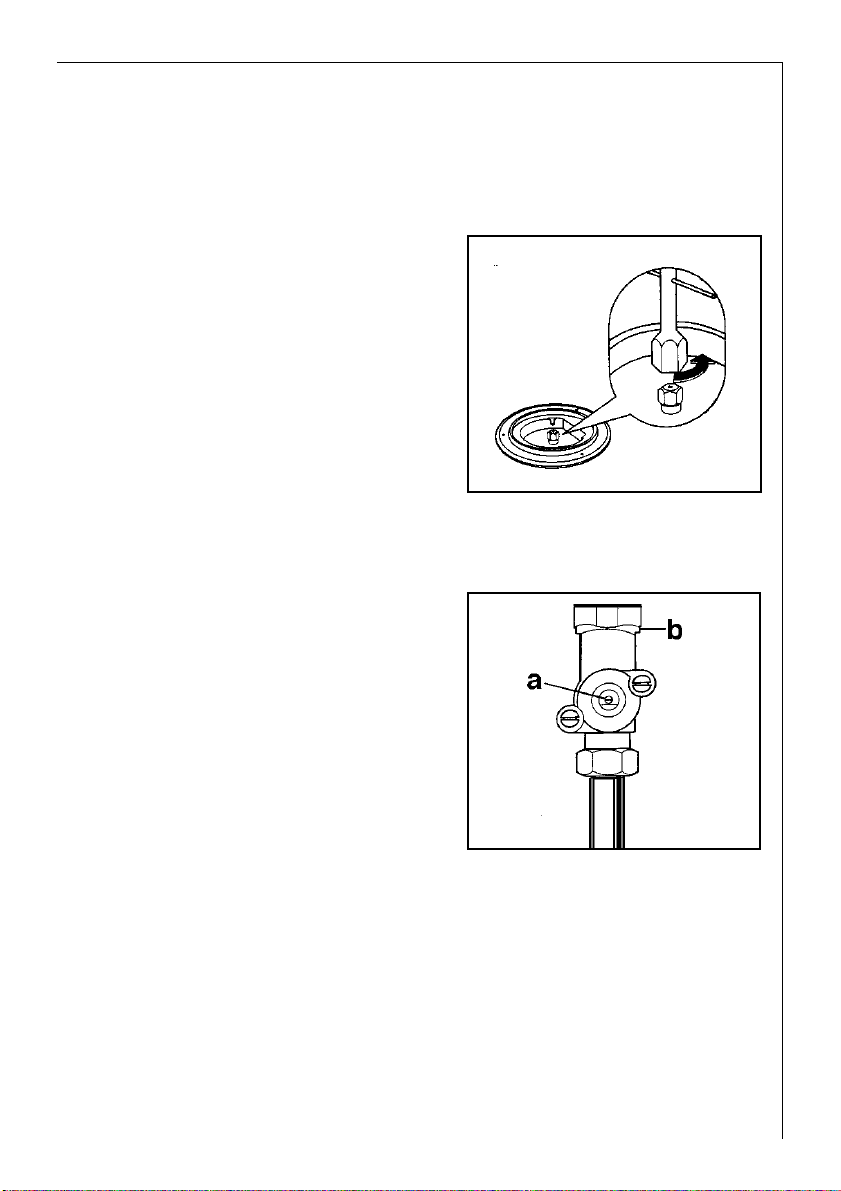

Adaptation des brûleurs au gaz utilisé .......................................................................43

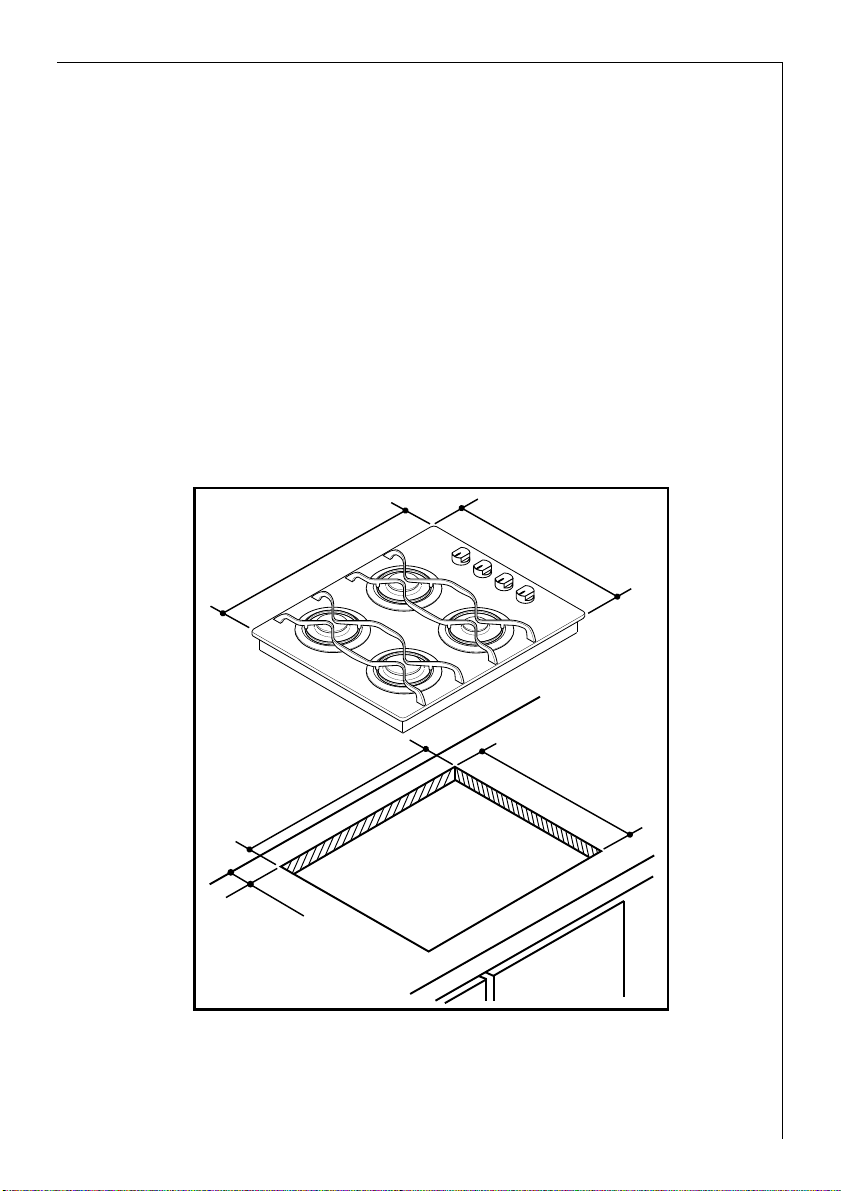

Encastrement.......................................................................................................................45
Branchement électrique ..................................................................................................47

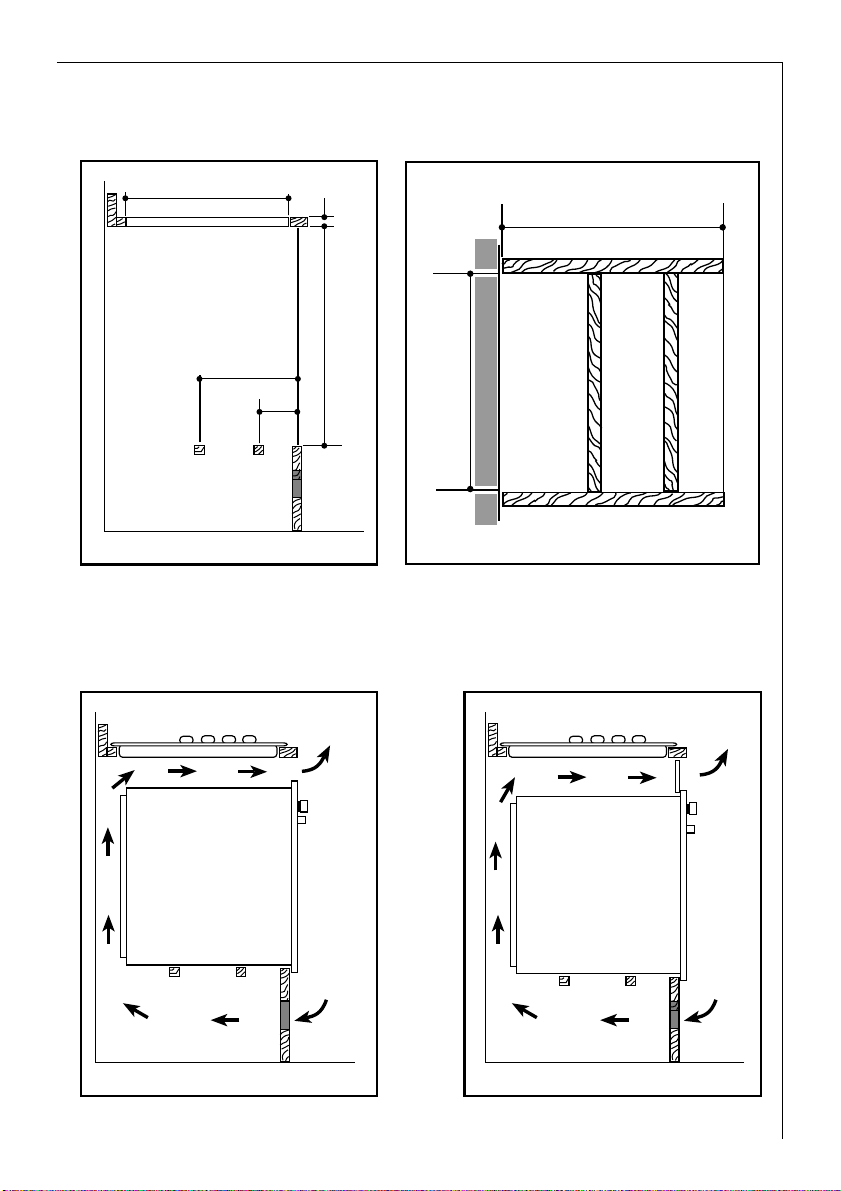

Possibilités d'encastrement .............................................................................................48
Dans un meuble de cuisine avec porte...........................................................48

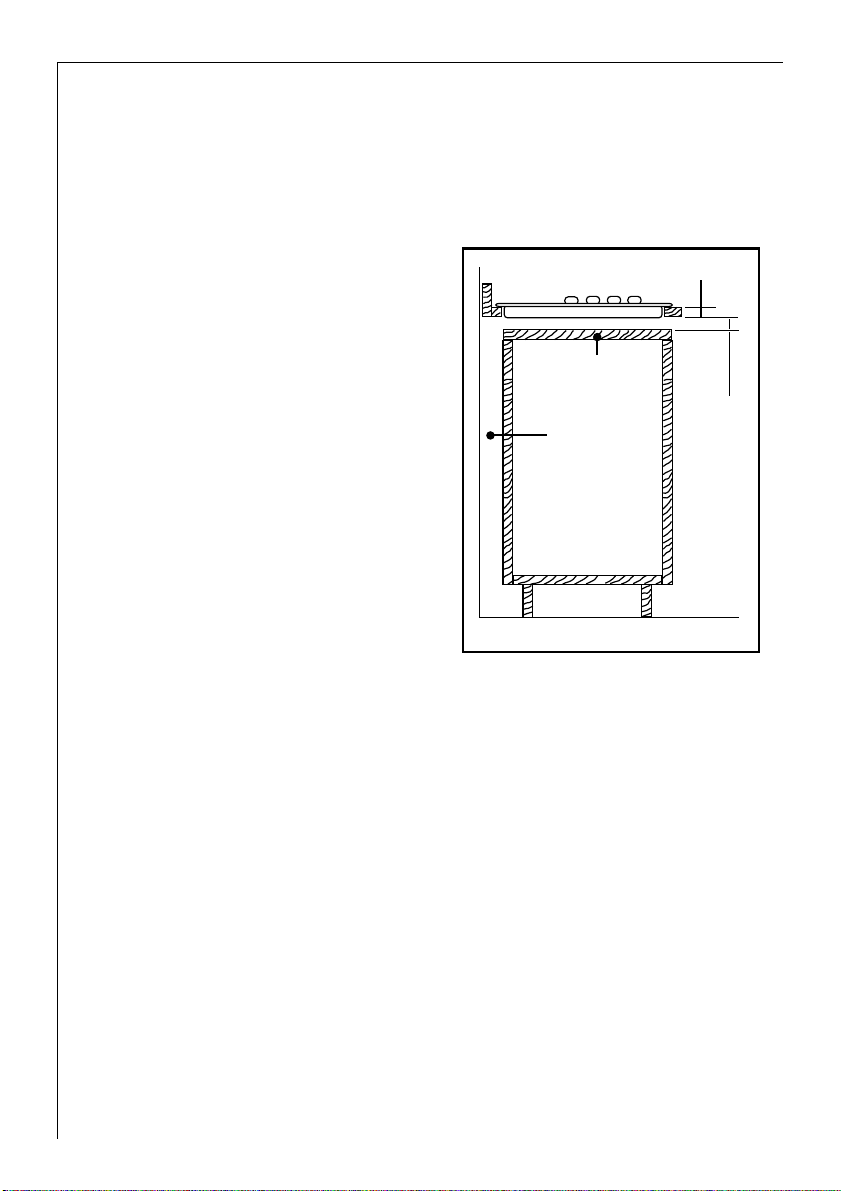

Au-dessus d'un four .............................................................................................48
Comment lire votre notice d'utilisation?
Les symboles suivants vous guideront tout au long de la lecture de votre
notice:
Instructions de sécurité
Descriptions d'opérations
☞
Conseils et recommandations
i
30
Page 6
Description de l'appareil
13
3
5
6
7
2
1. Plan de travail en verre
2. Brûleur rapide
3. Brûleurs semi-rapide
4. Brûleur auxiliaire
5. Manette de commande du brûleur arrière droit (semi-rapide)
6. Manette de commande du brûleur arriére gauche (semi-rapide)
7. Manette de commande du brûleur avant gauche (rapide)
8. Manette de commande du brûleur avant droit (auxiliaire)
8
4
Les opérations d’installation et de branchement doivent être
effectuées par un personnel qualifié et suivant les normes en
vigueur.
31
Page 7
Utilisation de votre table de cuisson
Les commandes
Les manettes qui commandent les brûleurs sont dotées de 3 positions
principales d’utilisation :
● = Position arrêt
= Débit maximum et allumage automatique
= Débit minimum
Chaque brûleur est équipé d’une sécurité thermocouple, qui coupe
i
l’arrivée de gaz si la flamme s’éteint accidentellement (débordement,
courant d’air, etc.).
L’allumage des brûleurs
Chaque brûleur est contrôlé par un robinet à verrouillage de sécurité,
il est impossible de tourner la manette sans la pousser.
32
☞
Pour allumer un brûleur
1. Appuyez sur la commande du brûleur choisi, et tournez-la dans le
sens des aiguilles d’une montre jusqu’au repère de débit maximum
(
En cas de coupure d’électricité, vous pouvez utiliser votre table de
cuisson sans avoir recours au système automatique. Pour cela,
présentez une flamme au brûleur.
Maintenez la commande enfoncée, pendant 5 secondes environ
après l’apparition de la flamme pour activer la sécurité
thermocouple.
2. Placez le récipient sur le brûleur.
3. Réglez le débit selon les nécessités de votre préparation, en vous
assurant que la flamme ne déborde pas du fond.
4. Si le brûleur s’éteint, renouvelez l’opération en maintenant la
commande enfoncée 15 secondes maximum.
).
Page 8
☞
Pour éteindre le brûleur
Tournez la commande dans le sens des aiguilles d’une montre jusqu’à
la butée, sur la position arrêt (●).
Lorsque vous faites des fritures, surveillez attentivement la cuisson
car l’huile ou la graisse pourrait facilement s’enflammer par suite
d’une surchauffe.
Conseils d’utilisation
Afin d’obtenir un rendement maximum de chaque brûleur, utilisez des
récipients adaptés au diamètre des brûleurs.
Brûleur rapide diamètre 24 - 26 cm
Brûleur semi - rapide diamètre 18-20-22 cm
Brûleur auxiliaire diamètre 10-14-16 cm
· Ne placez un récipient sur un
brûleur qu’après avoir allumé
celui-ci.
· N’utilisez que des récipients
creux.
· Assurez-vous que la flamme ne
déborde pas du fond du
récipient.
· Si vous devez utiliser des
récipients dont le diamètre est
important, nous vous
recommandons d’effectuer vos
cuissons sur le brûleur avant
gauche, afin d’éviter la détérioration des manettes de commande.
· Surveillez attentivement la cuisson lorsque vous faites des fritures :
l’huile ou la graisse peuvent facilement s’enflammer par suite d’une
surchauffe.
· Si la flamme d’un brûleur s’éteint accidentellement, ramenez la
manette correspondante sur la position arrêt et attendez une
minute avant de rallumer le brûleur.
· L’utilisation continue et intensive de votre table de cuisson
demande une aération supplémentaire: ouvrez une fenêtre ou
augmentez la puissance d’aspiration mécanique (si existante).
33
Page 9
Entretien et nettoyage
Avant de procéder au nettoyage: débranchez électriquement l’appareil,
assurez-vous que toutes les manettes sont sur la position arrêt “0” et
attendez le complet refroidissement de l’appareil.
Le dessus de la table de cuisson
· Passez une éponge légèrement imbibée d’eau tiède (et, si nécessaire,
de détergent doux) après chaque utilisation.
· Evitez tout écoulement dans les orifices de la table.
· Utilisez, si nécessaire, un racloir spécial et des produits spécifiques
vendus dans le commerce.
· N’utilisez pas d’objet tranchant (couteau, grattoir, tournevis, etc.) ou
d’éponge à face abrasive.
· N’utilisez pas de détergents abrasifs ou corrosifs tels que : bombes
aérosols pour four , produits détachants, produits anti-r ouille, poudres
à récurer.
Les manettes
· Utilisez une éponge très légèrement imbibée d’eau savonneuse. Rincez
et séchez soigneusement.
Les brûleurs
· Lavez les chapeaux de brûleurs avec de l’eau chaude et un détergent
· Gardez les couronnes des brûleurs en parfait état de propreté : leur
· Si vous avez démonté les brûleurs pour les nettoyer , veillez à remettr e
Notre responsabilité ne saurait être engagée, en cas de dommages
dus à un entretien incorrect de votre table de cuisson.
34
doux, en prenant soin d’enlever toute incrustation.
encrassement peut causer des difficultés d’allumage.
correctement en place les couronnes et chapeaux de brûleurs
parfaitement secs.
Page 10
En cas d’anomalie de fonctionnement
Nous vous recommandons vivement de faire les vérifications suivantes sur
votre table de cuisson avant d’appeler un technicien du Service Après-Vente.
Il se peut que le problème soit simple et que vous puissiez le résoudre vousmême.
SYMPTÔMES
■ Un brûleur de table ne s’allume
pas.
SOLUTIONS
Vérifiez que:
◆ l'ensemble du brûleur de table
ou de four est correctement
remonté;
◆ le brûleur n'est pas mouillé.
■ Les résultats de cuisson ne sont
pas satisfaisants.
Vérifiez que:
◆ le diamètre du récipient est
proportionné au brûleur;
◆ le récipient est à fond épais et
bien plat (fond dressé);
◆ la position de la manette du
brûleur est correcte.
Si après avoir vérifié ces différents points l’anomalie persiste, contactez votre
Service Après-Vente.
35
Page 11
Conditions de garantie pour les appareils
commercialises en France
Garantie contractuelle
Pendant 1 an à compter de la mise en service, le constructeur
remplacera les pièces défectueuses, sauf dans les cas prévus au
chapitre «Réserves».
Conditions d’application :
Pour l’application de cette garantie, vous devez vous adresser au
distributeur qui vous a vendu l’appareil et lui présenter le Certificat de
Garantie. En complément, le Distributeur Vendeur pourra ou non
prendre à sa charge les frais de main d’œuvre, ainsi que les frais de
déplacement et de transport, selon les conditions de vente qu’il
pratique.
Réserves :
Nous attirons votre attention sur le fait que cette garantie ne pourra
être appliquée :
• si les détériorations proviennent d’une cause étrangère à l’appareil
(chocs, variations anormales de la tension électrique, etc.) ou du
non-respect des conditions d’installation ou d’utilisation indiquées
dans cette Notice d’Utilisation, fausse manoeuvre, négligence,
installation défectueuse ou non conforme aux règles et
prescriptions imposées par les organismes de distribution de
l’Electricité, de l’Eau, du Gaz, etc.
• si l’utilisateur a apporté une modification sur le matériel ou enlevé
• si une réparation a été effectuée par une personne non agréée par
• si l’appareil a été utilisé à des fins commerciales ou industrielles ou
• si l’appareil a été acheté ou réparé hors du territoire français.
Garantie légale
Les dispositions de la garantie contractuelle ne sont pas exclusives du
bénéfice, au profit de l’acheteur, de la garantie légale pour défauts et
vices cachés, la dite garantie s’appliquant en tout état de cause dans
les conditions des articles 1641 et suivants du Code Civil.
36
les marques ou numéros de série.
le constructeur ou le vendeur.
pour d’autres buts que des buts ménagers pour lesquels il a été
conçu.
Page 12
Service après-vente
En cas d’anomalie de fonctionnement, le vendeur de votre appareil est
le premier habilité à intervenir. A défaut (déménagement de votre part,
fermeture du magasin où vous avez effectué l’achat ...), veuillez
consulter le Service Conseil Consommateurs qui vous communiquera
alors l’adresse d’un Service Après Vente.
Service Conseil Consommateurs
43 avenue Félix Louat - BP 50142
60307 Senlis cédex
✆ 03 44 62 29 29
UFAM - SA au capital de 450 000 000 F
RCS Senlis B 552 042 285
Plaque signalétique
i
En appelant un Service Après Vente, indiquez-lui le modèle, le numéro
de produit et le numéro de série de l’appareil. Ces indications figurent
sur la plaque signalétique située sur votre appareil et sur la dernière
page de cette notice d’utilisation.
En cas d’intervention sur votre appareil, exigez du Service Après
Vente les Pièces de Rechange certifiées Constructeur.
37
Page 13
A l’attention de l’installateur
Caractéristiques techniques
Dimensions Largeur: 580 mm.
de l’appareil Profondeur: 510 mm.
Hauteur: 88 mm.
Poids: 11 Kg.
Dimensions Largeur: 550 mm.
d’encastrement Profondeur: 470 mm.
Epaisseur: 30 mm.
Tensions d’alimentation 230 V ~ 50 Hz
Puissance des brûleurs
Brûleur avant gauche Rapide 2900 W
Brûleur arrière gauche Semi-rapide 1900 W
Brûleur arrière droite Semi-rapide
Brûleur
Puissance totale 7700 W
Air nécessaire à la combustion 16 m
Categorie: II 2E+3+
avant droite Auxiliaire 1000 W
1900 W
3
/h
Appareil réglé en Usine
pour fonctionner avec gaz type G20/G25 - 20/25 mbar
Cet appareil est conforme aux Directives Communitaires CEE
suivantes:
- 73/23 - 90/683 (Basse Tension);
- 90/396 (Appareil Gaz),
- 89/336 (Compatibilité Electromagnétique);
- 93/68 (Directives Générales);
et modifications successives.
38
Page 14
Installation
Emplacement
Débranchez l'appareil avant toute intervention.
Cet appareil appartient à la catégorie d’isolation thermique "X" et il a
été conçu pour être encastré ou placé à côté d'autres meubles selon la
norme en vigueur (I.E.C. 335.2.6).
Les meubles juxtaposés auc côtés de la table de cuisson ne doivent pas
dépasser la hauteur de celle-ci.
Les bords latéraux de la découpe pratiquée doivent se trouver à au
moins 100 mm. des murs ou des meubles latéraux.
Les meubles suspendus ou les hottes doivent être installés à une
hauteur minimale de 650 mm. au dessus de la table de cuisson.
N’installez pas l'appareil près de matériaux inflammables (par ex.:
rideaux, torchons, etc.).
Important
• L'installation et le branchement de l'appareil doivent être effectués
par un personnel qualifié con-formément aux textes réglementaires
et règles de l'art en vigueur, notamment:
Pour la France
• Arrêté du 2 août 1977, Règles Techniques et de Sécurité applicables
aux installation de gaz combustibles et d'hydrocarbures liquéfiés à
l'intérieur des bâtiments d'habitation et leurs dépendances;
• Norme DTU P 45 l 204, Installations de gaz (anciennement DTU n.°
61 - installation de gaz - Avril 1982 + additif n.° 1 Juillet 1984);
• Règlement Sanitaire Départemental.
• Norme NF C 15 100 - Installations électriques à basse tension Règles.
Pour Belgique
• La norme applicable pour ce type d’installation est NBN D 51.003
“Installations alimentées en gaz combustible plus léger que l’air”.
39
Page 15
Recommandations
• Vérifiez que le débit du compteur et le diamètre des canalisations
sont suffisants pour alimenter tous les appareils de l'installation et
vérifiez que tous les raccords sont bien étanches;
• N'omettez pas d'installer un robinet de barrage visible et accessible.
Raccordement gaz
Raccordez la table à la bouteille ou à l'installation selon les prescriptions
légales en la matière.
Prescriptions particulières pour la France
Raccordement "rigide"
Effectuez le raccordement en utilisant des tuyaux rigides métalliques
(cuivre avec embout mécanique).
Raccordement "flexible" avec embout mécanique
— Gaz naturel
Le raccordement s'effectue avec un tuyau flexible à embout
mécanique qui se visse directement sur le coude terminant la
rampe de l'appareil (la tuyauterie doit être visitable sur toute sa
longueur). Elle doit être conforme à la norme "NFD 36-100" (durée
de vie 5 ans) ou "NFD 36-103" (durée de vie 10 ans). Le
raccordement peut se faire aussi avec un flexible métallique "NFD
36-121"
40
— Butane/Propane
Un tube souple, équipé de ses colliers (conforme à XPD 36-110)
peut être utilisé s'il est visitable sur toute la longueur et si l'appareil
ne fonctionne qu'au butane. Si l'appareil fonctionne au propane, il
faut utiliser un flexible conforme à la norme XPD 36-112 ou un
flexible métallique conforme à "NFD 36-125".
Entretien
Contrôlez périodiquement le tuyau d'arrivée du gaz et l'éventuel
régulateur de pression. En cas d'anomalie remplacez la pièce
défectueuse.
Pour garantir un bon fonctionnement et une bonne sécurité, il est
nécessaire de procéder périodiquement au graissage des robinets de
réglage du gaz. Confiez cette opération à un technicien qualifié.
Page 16
Prescriptions particulières pour Belgique
• L’installation d’un robinet d’arrêt agréé AGB est indispensable.
Donnez la préférence aux raccordements fixes, sinon utilisez un
flexible métallique AGB. En cas d’utilisation de tuyaux métaliques
flexibles, assurez-vous qu’ils n’entrent pas en contact avec des
parties mobiles ou qu’ils ne soient écrasés. Faites preuve de la
même prudence lorsque la table de cuisson est utilisée en
combinaison avec un four.
• Ces tables de cuisson peuvent fonctionner aussi bien avec du gaz
de Slochteren (G25) à la pression nominale de 25 mbar, qu’avec du
gaz naturel (G20) à la pression nominale de 20 mbar. Le
fonctionnement avec ces deux gaz ne réclame aucun réglage.
• Avant de monter l’appareil, vérifiez que l’installation est en mesure
d’assurer une alimentation correcte de l’appareil. A pleine capacité,
la chute de pression ne doit pas dépasser 5%. Cette perte de charge
est fonction des paramètres suivants:
- débit maximal du compteur,
- diamètre et longueur des tuyauteries en amont et en aval du
compteur,
- section de passage des divers robinets intercalés dans le circuit,
- diamètre des raccords éventuels.
Important
Assurez-vous que l'appareil est réglé pour le type de gaz auquel il sera
alimenté. Pour le passage d'un gaz à un autre, reportez-vous au
paragraphe "Adaptation des brûleurs au gaz utilisé”.
Pour un fonctionnement correct, une consommation réduite et une
plus grande durée de vie de l'appareil, assurez-vous que la pression
d'alimentation correspond aux valeurs indiquées dans le tableau.
Si l'appareil est alimenté en gaz Butane ou Propane (bouteille),
contrôlez que le régulateur de pression débite le gaz à une pression de
28 mbar pour le Butane et 37 mbar pour le Propane.
41
Page 17
Raccordement gaz

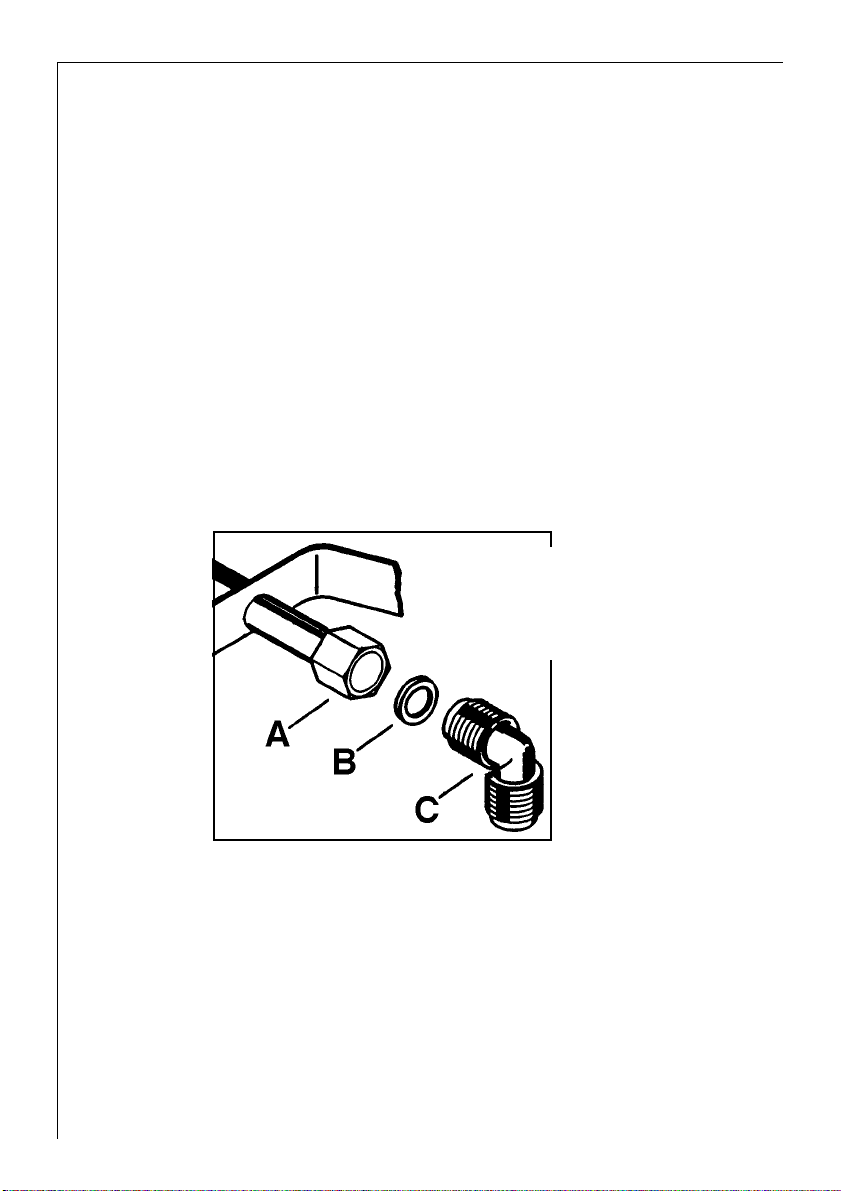

1) Vissez le raccord orientable C dans l'écrou A situé à l'extrémité de la
rampe d'alimentation, sans omettre d'intercaler le joint
d'étanchéité B (Fig. 1).
Pour la France : utilisez le raccord orientable en aluminium avec
filetage cylindrique.
Pour Belgique : utilisez le raccord orientable en laiton avec filetage
conique.
2) Orientez le raccord C dans la direction voulue, puis effectuez un
serrage correct.
3) Effectuez ensuite le raccordement du tube d'arrivée de gaz.
4) Contrôlez la parfaite étanchéité du raccord et de l'embout en
utilisant une solution savonneuse.
5) Fixez l'appareil au meuble.
A) Ecrou situé à l'extrémite de
la rampe
B) Joint
C) Raccord orientable
42
FO 0264
Page 18
Adaptation des brûleurs au gaz utilisé
Pour la conversion de l'appareil d'un type de gaz à l'autre, opérez
comme suit:
A. Remplacement des injecteurs
1) Otez les grilles.
2) Enlevez les brûleurs.
3) Avec une clé de 7 dévissez les
injecteurs et remplacez-les par
ceux convenant au type de gaz
utilisé (voir tableau).
B. Reglage du ralenti
FO 0392
1) Allumez chacun des brûleurs.
2) Tournez les manettes jusqu'à l'obtention du débit réduit.
3) Retirez les manettes.
Alimentation en gaz naturel
Agissez sur la vis de réglage
("a") jusqu'à l'obtention d'une
petite flamme régulière.
Alimentation en gaz Butane
ou Propane
Vissez à fond la vis ("a"), celleci étant déjà prévue pour
assurer le débit minimum.
FO 1042
Contrôlez en tournant la
manette de la position de débit
minimum et vice versa, que la
flamme ne s'éteint pas.
Remarque: La vis "a" est de petite dimension, utilisez un tournevis
plat très fin.
4) Remontez les manettes en effectuant les opérations dans l'ordre
inverse.
a) Vis de réglage
b) Robinet
Les opérations ci-dessus peuvent être effectuées aisément après
encastrement de la table de cuisson dans le meuble de cuisine.
43
Page 19
Adaptation des brûleurs au gaz utilisé
Caracteristiques des brûleurs et des injecteurs
TYPE DE
BRÛLEUR
Auxiliaire
(Petit) 1 0,33 70 0,095 0,111 50 73 71
Ø 55 mm.
Semi-rapide
(Moyen) 1,9 0,45 96 0,181 0,210 71 138 136
Ø 71 mm.
Rapide Gaz Naturel:
(Grand) 2,9 0,65 119 0,276 0,321 86 196 193
Ø 102 mm. But/Prop:2,7
DÉBIT DÉBIT
CALORIFIQUE CALORIFIQUE
NOMINAL MINIMUM
kW kW Repère m3/h Repère g/h
inject.
100/mm
DÉBIT CALORIFIQUE
GAZ NATUREL
G20 G25
20mbar 25mbar
NOMINAL
100/mm
GAZ BUT.-PROP.
28-30/37 mbar
inject.
G30 G31
44
Page 20
Encastrement
Cette table de cuisson a été conçue pour encastrement dans les meubles de
cuisine ayant une profondeur allant de 550 à 600 mm, une ouverture aux
dimensions indiquées dans la figure et les caractéristiques nécessaires.
Le bord de la découpe pratiquée doit se trouver à au moins 55 mm du mur du
fond.
Les bords latéraux doivent se trouver à au moins 100 mm des murs ou des
meubles latéraux.
510
580
FO 2272
470
550
55 min.
45
Page 21
A
Encastrement
Assemblage

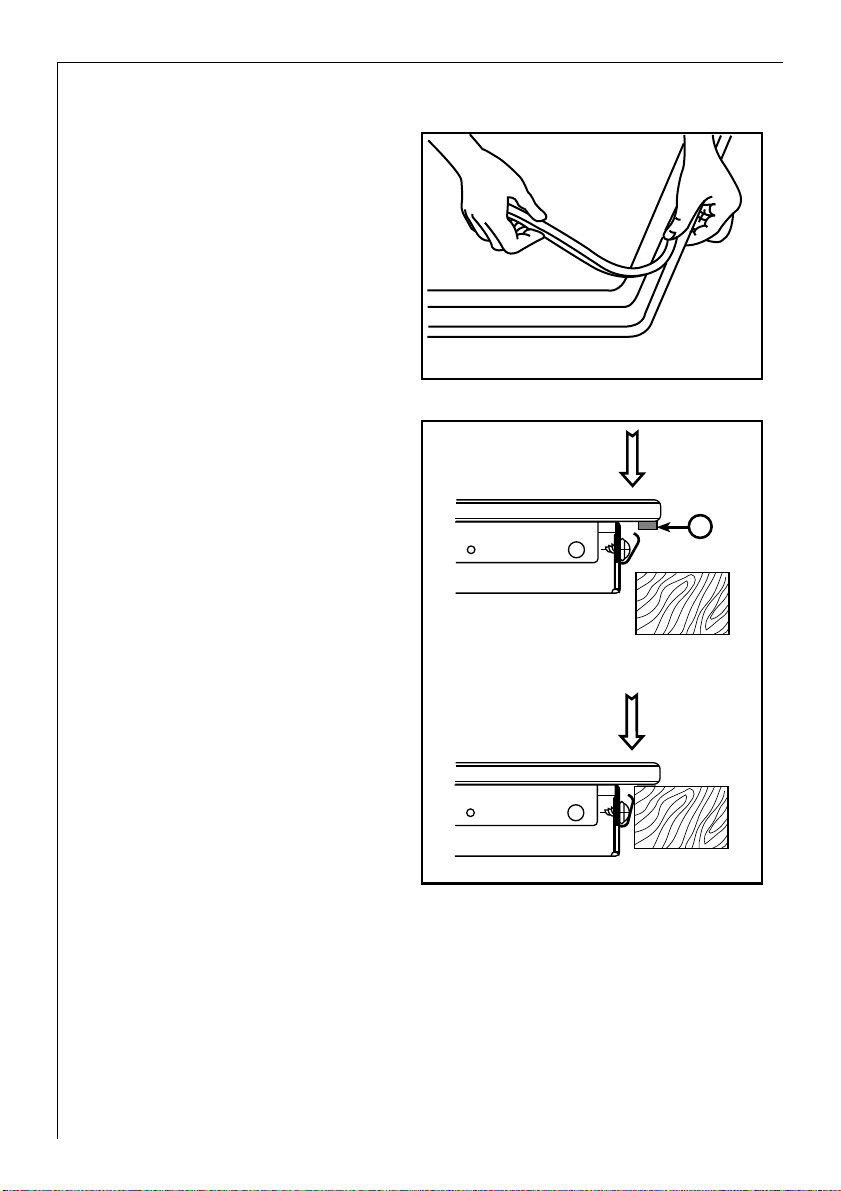

La fixation de la table au
meuble doit être effectuée de
la façon suivante:
1) Otez les grilles, enlevez les
brûleurs et retournez la
table de cuisson, en
s'assurant de ne pas
endommager les "bougies"
☞
en céramique (allumage
électrique);
2) placez sur le bord
inférieur de le plan de
verre, le joint spécial (A)
fourni comme
équipement, en s’assurant
que les bouts joignent
bien sans se superposer;
3) insérez la table dans le
défoncement du meuble
et poussez en bas jusqu’à
ce que la table touche le
fond, parvenant
automatiquement à la
position correcte.
FO 2108
46
L'encastrement de la table de
cuisson dans un lave-vaisselle
est déconseillé lorsque le
constructeur du lave-vaisselle
ne l'a pas formellement
prévu.
FO 2107
A) Joint d’étanchéité
Page 22
Branchement électrique
Reliez l'appareil à la terre, conformément aux prescriptions de la
norme NF.C 15100 et aux règlements en vigueur.
Avant d’effectuer le branchement s’assurer que:
- le disjoncteur et l’installation électrique peuvent supporter la
charge de l’appareil (voir la plaque signalétique);
- l’installation d’alimentation soit équipée d’une prise de terre
efficace selon les normes en vigueur;
- la prise ou l’interrupteur principal soient facilement accessibles.
Si l’on désire un branchement direct au réseau (branchement
fixe) il faut intercaler entre l’appareil et le réseau un dispositif
possédant des contacts à coupure omnipolaire ayant une
distance d’ouverture des contacts d’au moins 3 mm.
Le câble de terre jaune-vert ne doit pas être interrompu par
l’interrupteur et doit être relié à la borne du conducteur de
protection.
Le câble de phase de couleur marron (provenant de la borne “L”
de la planchette à bornes) doit toujours être relié à la phase du
réseau d’alimentation.
Le câble d’alimentation doit être placé de telle manière qu’il ne
touche aucune partie chaude.
Notre responsabilité ne saurait être engagée en cas
d'accidents ou d'incidents provoqués par une mise à la terre
inexistante ou défectueuse.
Remplacement du cable d’alimentation
En cas de remplacement du câble d’alimentation, il ne doit être
remplacé que par un atelier de réparations reconnu par le
fabricant, car des outils speciaux sont nécessaires; utilisez un
câble de type H05V2V2-F T90 d’une section adaptée à la charge.
En outre, il faut que le petit câble de terre jaune-vert soit plus
long d’environ 2 cm que les petits câbles de phase et neutre.
47
Page 23
Possibilités d'encastrement
30
20 min
a
b
Dans un meuble de cuisine avec porte
Le meuble destiné à recevoir la
table de cuisson devra être
fabriqué de façon que le contact
avec les parties métalliques
chaudes soit évité.
Reportez vous à la solution
illustrée dans la figure.
La tablette sous la table de
cuisson doit être aisément
démontable pour avoir facilement
accès à l'appareil en cas de
réparation.
FO 0200
a) Tablette amovible
Au-dessus d'un four
Pour les côtes d'encastrement reportez vous aux Fig. 1 et 2. Prévoir
48
deux supports pour l'aération. Les figures 3 et 4 illustrent deux
solutions possibles.
Les raccordements électriques du four et de la table doivent rester
accessibles et être effetués séparément.
Les meubles suspendus ou les hottes doivent être installés à une
hauteur minimale de 650 mm au-dessus de la table de cuisson.
b) Espace éventuel pour les
raccordements
Page 24
Fig. 1
Fig. 2
FO 2043
Fig. 3
480
380
140
30
591
550 min.
560 min.
FO 0198
Fig. 4
2
50 cm
2
360 cm
FO 0938 FO 0939
120 cm
180 cm
2
2
49
Loading...
