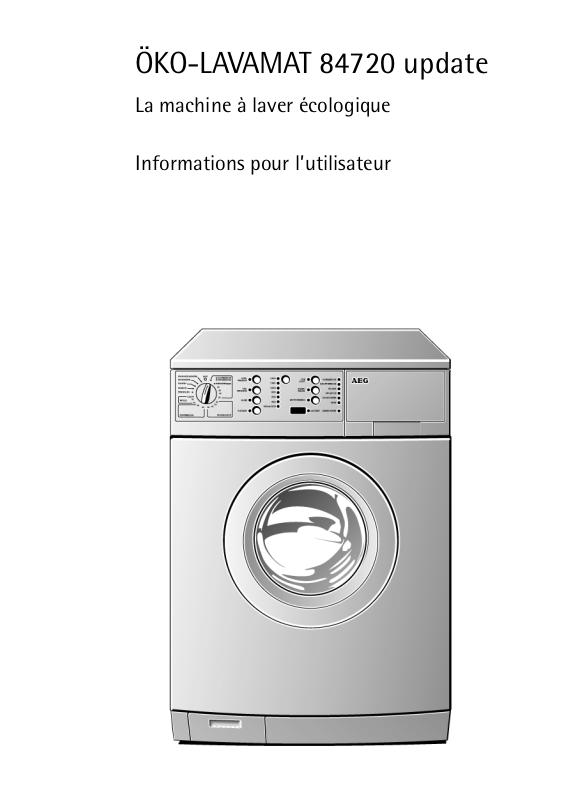

ÖKO-LAVAMAT 84720 update
La machine à laver écologique
Informations pour l’utilisateur
Chère cliente, cher client,
q
veuillez lire avec soin ces informations pour les utilisateurs.
Tenez surtout compte de la section «Instructions relatives à la sécurité»
des premières pages. Conservez ces informations pour usage ultérieur.
Transmettez-les à un éventuel possesseur suivant de la machine.
Le triangle d’avertissement et/ou des mots de signalisation (Avertisse-
1
ment!, Attention!) soulignent des consignes qui sont importantes pour
votre sécurité ou pour le bon fonctionnement de l’appareil. Veuillez les
respecter strictement.
0 1. Ce repère vous guide pas à pas dans la commande de l’appareil.
2. ...
Ce symbole indique la présence d’informations complémentaires sur la
3
commande et l’utilisation pratique de l’appareil.
La feuille de trèfle signalise les conseils et indications concernant un
2
emploi rentable et écologique de l’appareil.
En cas de pannes ultérieures, ces informations pour utilisateur contiennent des indications de dépannage autonome, voir section «Que faire
si...».
En cas de problèmes techniques, notre service après-vente est à votre
disposition.
Tenez également compte à ce sujet de la section «Service après-vente».
Imprimé sur papier fabriqué de manière compatible avec l’environnement.
ui pense écologiquement agit également ainsi ...
Celui
2
Sommaire
SOMMAIRE
Mode d’emploi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Instructions relatives à la sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Mise au rebut . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Conseils relatifs à l’environnement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Description de l’appareil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Vue de face . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Bac-tiroir pour produits lessiviels et d’entretien . . . . . . . . . . . . . . . . . . . . . 10
Panneau de commande . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Programmateur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Touches additionnelles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Valeurs de consommation et durées . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Que signifie «update» (mise à jour)? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Avant le premier lavage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Préparation au lavage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Trier et préparer le linge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Types de linge et étiquettes (symboles) d’entretien . . . . . . . . . . . . . . . . . . . 16
Produits de lessive et additifs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Quels produit de lessive et additif? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Quelle quantité de produit de lessive et additifs? . . . . . . . . . . . . . . . . . 17
Utiliser l’anticalcaire . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Effectuer le lavage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Manuel succinct . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Sélectionner le programme de lavage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Modifier la vitesse d’essorage/Sélectionner un arrêt cuve pleine . . . . . . . . 20
Régler la présélection durée . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Ouvrir et fermer la porte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Introduire le linge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Ajouter le produit de lessive et additifs . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Démarrer le programme de lavage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Déroulement du programme de lavage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Le lavage est terminé/Retirer le linge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
3
Sommaire
Tableau des programmes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Lavage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Rinçage assouplissant séparé/ Amidonner/Imprégner . . . . . . . . . . . . . . . . 27
Rinçage séparé . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Essorage séparé . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Nettoyage et entretien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Panneau de commande . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Bac-tiroir pour produits de lessive . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Tambour . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Hublot . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Que faire, si... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Dépannage des dérangements . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Si le résultat du lavage n’est pas satisfaisant . . . . . . . . . . . . . . . . . . . . . . . . 34
Effectuer une vidange de secours . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
Nettoyer la pompe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
Déverrouillage de secours du hublot . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
Rinçage additionnel et/ou Refroidissement lessive . . . . . . . . . . . . . . . . . . . 37
Sécurité programme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
Instructions d’installation et de raccordement . . . . . . . . . 41
Indications de sécurité pour l’installation . . . . . . . . . . . . . . . . . . . . . . . . 41
Dimensions de l’appareil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
Vue de face et vue de côté . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
Vue de dos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
Installation de l’appareil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
Transport de l’appareil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
Retirer les sécurités de transport . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
Préparer le site d’installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45
Installation sur un socle en béton . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45
Installation sur un sol sujet aux vibrations . . . . . . . . . . . . . . . . . . . . . . . 45
Egaliser les inégalités du sol . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46
4
Sommaire
Raccordement électrique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47
Raccordement de l’eau . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48
Pression d’eau admissible . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48
Arrivée d’eau . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49
Evacuation de l’eau . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50
Hauteur de refoulement supérieure à 1m . . . . . . . . . . . . . . . . . . . . . . . . . . 50
Caractéristiques techniques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51
Adresses du service après-vente . . . . . . . . . . . . . . . . . . . . . . . . . 52
Conditions de garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53
Index de mots-clé . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54
Service après-vente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55
5
Mode d’emploi
MODE D’EMPLOI
1 Instructions relatives à la sécurité
La sécurité des appareils électroménagers AEG est conforme aux règles
reconnues de la technique et à la législation relative à la prévention des
accidents. En notre qualité de fabricant, nous nous voyons cependant
tenus de vous familiariser avec les remarques suivantes concernant la
sécurité.
Avant la première mise en service
• Respectez les «Indications d’installation et de raccordement» men-
tionnées plus loin dans ces informations pour les utilisateurs.
• Si votre machine à laver vous est livrée en hiver, à des températures
en dessous de zéro degré, stockez l’appareil à température ambiante
pendant 24 heures avant sa mise en service.
Utilisation conforme à l’usage prévu
• La machine à laver a été exclusivement conçue pour laver du linge de
ménage. Le constructeur n’engage pas sa responsabilité dans le cas où
l’appareil serait utilisé à d’autres fins.
• Pour raisons de sécurité, il est interdit d’apporter des transformations
ou modifications la machine à laver.
• Utilisez exclusivement les produits de lessive con
à laver. Respectez les indications fournies par le fabricant de produits
de lessive.
• Le linge ne doit pas contenir de solvants inflammables.
Respectez également ce point, surtout pour laver du linge prélavé.
• N’utilisez pas votre machine à laver pour effectuer un nettoyage
chimique.
• Les colorants/décolorants ne doivent être utilisés que si le fabricant
de ces produits l’autorise expressément. Les dommages éventuels en
résultant ne font l’objet d’aucune garantie.
• Utilisez exclusivement l’eau du robinet. N’employez de l’eau de pluie
ou de l’eau pour usage sanitaire que si ces eaux sont conformes aux
exigences des normes DIN1986 et DIN1988.
pour la machine
çus
6
Mode d’emploi
• Les dégâts causés par le gel ne sont pas couverts par la garantie! Si la
machine à laver est installée dans un endroit sujet au gel, il faut
effectuer une vidange de secours en cas de gel (voir «Effectuer une
vidange de secours»). De plus: dévisser le tuyau d’alimentation du
robinet et le poser sur le sol.
Sécurité des enfants
• Les éléments constituant l’emballage (les films en plastique, les morceaux de polystyrène par ex.) peuvent présenter un danger pour les
enfants. Risque d’asphyxie! Garder les éléments d’emballage hors de
portée des enfants.
• Les enfants ne sont souvent pas en mesure de reconnaître les risques
émanant des appareils ménagers. Il est donc indispensable de les gar-
der sous surveillance lorsque l’appareil fonctionne. Ne pas les laisser
jouer avec la machine à laver – vous courrez le risque qu’ils s’y enferment.
• Assurez-vous que les enfants ou vos animaux familiers ne puissent
pas pénétrer dans le tambour de la machine à laver.
• Lorsque la machine à laver est définitivement hors service, retirez la
prise secteur, détruisez la serrure, coupez le câble d’alimentation élec-
trique et jetez-le en même temps que les restes du câble. Vous évitez
ainsi que les enfants s’enferment et se mettent en danger de mort.
Règles générales de sécurité
• Toutes les réparations sur la machine à laver doivent être effectuées
par du personnel qualifié. Des réparations mal faites peuvent entraî-
ner de grands dangers pour l’utilisateur. S’il est nécessaire d’effectuer
une réparation, veuillez vous adresser à notre service après-vente ou
à votre revendeur spécialisé.
• N’utilisez jamais la machine à laver si le câble d’alimentation, le pan-
neau de commande, le plan de travail ou le socle sont endommagés
de manière telle que l’intérieur de l’appareil soit accessible.
• Débranchez l’appareil avant d’effectuer tous travaux de nettoyage,
d’entretien ou de maintenance. Débranchez pour ce faire la prise secteur ou – dans le cas d’un raccordement fixe – désactivez le commutateur de protection de ligne dans le boîtier des fusibles ou retirez le
fusible à vis.
• Ne tirez jamais sur le câble pour débrancher la prise, mais saisissez-le
par la fiche.
7
Mode d’emploi
• Il est défendu d'utiliser des fiches multiples, raccords et rallonges.
Danger de surchauffe!
• Ne nettoyez pas la machine à laver au moyen d’un jet d’eau. Risque
d’électrocution!
• Lorsque des programmes de lavage haute température sont utilisés, la
vitre du hublot atteint des températures élevées. Ne pas la toucher!
• Laissez refroidir l’eau de lessive avant d’effectuer une vidange de
secours, de nettoyer la pompe à lessive ou d’ouvrir le hublot.
• Les petits animaux domestiques peuvent ronger les câbles électriques
et les tuyaux d’eau. Risque d’électrocution et danger d’inondation!
Maintenir les petits animaux domestiques à l’écart de la machine à
laver.
2 Mise au rebut
Elimination de l’emballage!
Eliminez l’emballage de votre machine à laver en respectant les prescriptions légales. Tous les matériaux constituant l’emballage sont compatibles avec l’environnement et peuvent être déposés dans les
décharges publiques et être incinérés sans risques dans des installations
d’incinération des déchets.
Les éléments en plastique peuvent être recyclés:
• L’enveloppe extérieure et les poches contenues à l’intérieur sont en
polyéthylène (désignation >PE<).
• Les éléments rembourrés sont composés de mousse de polystyrène
exempte de CFC (désignation >PS<).
Les éléments en carton ont été fabriqués à partir de papier recyclé et
doivent être jetés dans les conteneurs de récupération des vieux
papiers.
Mise au rebut des vieux appareils!
Si vous mettez un jour votre appareil définitivement au rebut, veuillez
le remettre au centre de recyclage le plus proche ou à votre détaillant
spécialisé, qui le reprendra contre une faible redevance.
8
2 Conseils relatifs à l’environnement
• Si votre linge est moyennement sale, le prélavage n’est pas nécessaire.
Vous économisez ainsi du produit de lessive, de l’eau et du temps
(et vous ménagez l’environnement!).
• La machine à laver fonctionne de manière particulièrement économique lorsque vous utilisez entièrement les quantités de remplissage
spécifiées.
• Dans le cas de quantités réduites, utilisez uniquement la moitié ou le
tiers de la quantité du produit de lessive conseillée.
• Un traitement préalable approprié vous permet de retirer les taches et
les légères salissures. Vous pouvez ensuite effectuer le lavage à basse
température.
• Lavez le linge à bouillir légèrement ou normalement sale au moyen
du programme économique.
• L’emploi d’un assouplissant peut être souvent évité. Faites un essai!
Si vous utilisez un séchoir, votre linge sera également doux et
moëlleux sans assouplissant.
• Dans le cas de dureté de l’eau moyenne à élevée (à partir de la plage
de dureté II, voir le chapitre «Produits de lessive et d’entretien») il est
conseillé d’utiliser un adoucisseur d’eau.
Le produit de lessive peut être alors toujours dosé pour la plage de
dureté I (= doux).
Mode d’emploi
9
Mode d’emploi
)
Description de l’appareil
Vue de face
Panneau de
commande
Hublot
Bac-tiroir pour
Produit lessiviel
et Additifs
Plaquette
signalétique
(à l’arrière du
hublot)
Clapet devant
la pompe à
lessive
Pieds réglables
en hauteur;
derrière à droite:
Pied réglable
automatique
Bac-tiroir pour produits lessiviels et d’entretien
k Produit de prélavage/
Produit de trempage
ou Anticalcaire
l Produit de lavage
principal (en poudre)
et éventuellement
agent adoucissant
m Détachant
w Additifs liquides
(Assouplisseur,
défroissant, amidon)
Siphon
(il faut qu’il soit
correctement fixé
10
Panneau de commande
Programmateur
Touche
PORTE/ECLAIR.
Touche
Vitesse d’essorage/
ARRET CUVE PLEINE
Mode d’emploi
Affichage du
déroulement
du programme
Touche
MARCHE/
PAUSE
Touches additionnelles
DEPART DIFFERE
Multiafficheur
Programmateur
Le programmateur détermine le
mode de lavage (par ex. niveau
d’eau, mouvement du tambour,
nombre de rinçages, vitesse
d’essorage) par rapport au type
de linge à traiter, ainsi que la
température de l’eau de lavage.
ARRET
Met la machine à laver hors circuit; il est en marche sur toutes
les autres positions.
BLANC/COULEURS
Etape principale de lavage pour linge blanc/linge de couleur de 30 °C à
95 °C.
Position ECO: programme économisant l’énergie à env. 67 °C pour linge
2
légèrement ou normalement sale, durée de lavage prolongée (non combinable avec COURT ni avec TACHES).
Touche
Affichage
SURDOSAGE
11
Mode d’emploi
ENTRETIEN FACILE
Etape principale de lavage pour linge d’entretien facile de 30 °C à
60 °C.
LINGE DELICAT
Etape principale de lavage pour linge délicat à 30 °C ou 40 °C.
LAINE/P (Lavage à la main)
Lavage principal (froid jusqu’à 40 °C) pour laine lavable en machine
ainsi que pour textiles en laine lavables à la main et soie avec symbole
ï (lavage à la main).
RINÇ. DELICAT
Rinçage séparé en douceur, p. ex. pour le rinçage de textiles lavés à la
main (2 étapes de rinçage et essorage).
AMIDON.
Amidonnage séparé, rinçage assouplissant séparé, imprégnation sépa-
rée. (1 étape de rinçage, l’additif liquide du bac-tiroir pour liquide de
rinçage w est introduit et essorage).
VIDANGE
Vidange de l’eau après un arrêt cuve pleine (sans essorage).
ESSORAGE
Vidange de l’eau après un arrêt cuve pleine et essorage ou essorage
séparé de linge blanc/couleur lavé à la main.
12
ESSORAGE DELICAT
Vidange de l’eau après un arrêt cuve pleine et essorage ou essorage
séparé de textiles fragiles (linge d’entretien facile, lingerie fine, laine).
Touches additionnelles
Les touches de programmes additionnels servent à
adapter le programme de lavage au degré de salissement du linge. Pour du linge normalement sale,
les programmes additionnels ne sont pas nécessai-
res.
Selon le programme, différentes fonctions peuvent
être combinées.
PRELAVAGE
Prélavage à froid avant le lavage principal qui suit.
TREMPAGE
Env. 1 heure à 40°C. Peut être prolongé à l’aide de la touche
DEPART DIFFERE jusqu’à max. 19 heures. Le lavage principal suit
automatiquement.
COURT
Lavage principal raccourci pour linge légèrement sale.
TACHES
Pour traiter le linge très sale ou taché. (Le sel détachant du bac-tiroir
m est introduit de manière optimisée dans le temps au cours du
déroulement du programme).
Avec le réglage LAINE/P (lavage à la main), les programmes addition-
3
nels ne peuvent pas être sélectionnés (les touches restent sans action
lorsqu’on les actionne).
Valeurs de consommation et durées
Les valeurs pour les programmes sélectionnés du tableau suivant ont
été déterminées dans des conditions normalisées. Pour le fonctionne-
ment en ménage, elles constituent une indication utile.
Mode d’emploi
Quantité
Programmateur/Température
BLANC/COULEURS 95 5 39 1,65 133
BLANC/ COULEURS 60
BLANC/ COULEURS 40 5 39 0,55 11 3
ENTRETIEN FACILE 40 2,5 42 0,42 84
LINGE DELICAT 30 2,5 49 0,40 64
LAINE / P (lavage à la main) 30 2 39 0,20 36
1) Indication: Réglage du programme pour test suivant EN 60 456
1)
de linge
en kg
5 39 0,89 11 9
Consom-
mation
d’eau
en litres
Consom-
mation
d’énergie
en kWh
Temps
en minutes
13
Mode d’emploi
Que signifie «update» (mise à jour)?
Les textiles récents ou les nouveaux agents de lavage pourraient, à
l’avenir, rendre une nouvelle technique de lavage nécessaire (par exemple un cycle supplémentaire de rinçage, un plus grande quantité d’eau
pour dissoudre l’agent de lavage, ...).
Votre machine à laver est conçu pour cela. La commande est entière-
ment électronique. Le logiciel, défini dans cette commande, peut être
modifié dans son déroulement de programmes.
Lorsque la technique de lavage a atteint un niveau plus moderne, vous
pouvez également actualiser votre machine à laver en la soumettant à
une mise à jour («update»).
Veuillez, s’il vous plaît, vous adresser au service après-vente pour obtenir des informations supplémentaires concernant la mise à jour.
Vous pouvez également demander au service après-vente à combien se
montent les frais d’une mise à jour.
Avant le premier lavage
0 1. Tirez légèrement le bac-tiroir à produit de lessive hors du panneau de
commande.
2. Versez environ 1 litre d’eau dans la machine par le bac-tiroir à produit
de lessive. Ceci provoque la fermeture du récipient à lessive et la vanne
ECO peut alors fonctionner correctement.
3. Effectuez un lavage sans linge (BLANC 95, avec la moitié de la quantité
de produit lessiviel nécessaire).
Le tambour et le bac-tiroir à produit de lessive sont ainsi débarrassés
des résidus résultant de la fabrication.
14
Préparation au lavage
Trier et préparer le linge
• Trier le linge en fonction des indications fournies sur l’étiquette (voir
«Types de linge et étiquettes d’entretien»).
• Vider les poches.
• Retirer les pièces métalliques (trombones, épingles à nourrice, etc.).
• Pour éviter d’endommager le linge et les formations de nœuds, fermer
les fermetures à glissière, boutonner les enveloppes de couettes et de
taies d’oreiller, nouer les lanières, comme celles des tabliers par exemple.
• Retournez les vêtements composés de tissu double-couche (sacs de
couchage, anoraks, etc.).
• Dans le cas des tissus tricotés tels que la laine, et les textiles à ornements appliqués: tournez l’envers vers l’extérieur.
• Lavez les petites pièces de linge, les linges délicats (chaussettes de
bébés, collants, soutiens-gorge etc.) dans un filet de lavage, une taie
avec fermeture à glissière ou dans de grandes chaussettes.
• Lavez les rideaux avec une attention particulière. Retirez les roulettes
métalliques ou en matière plastique, ou les nouer dans un filet ou
dans un sac. Nous n’assumons aucune responsabilité pour les dom-
mages qui en résulteraient.
• Ne lavez pas le linge de couleur et le linge blanc en même temps. Le
linge blanc prend sinon une teinte grisâtre.
• Le linge de couleur neuf accuse souvent un excédent de couleur.
Lavez-le de préférence séparément la première fois.
• Mélangez du linge de petite et de grande taille! L’effet de lavage est
ainsi meilleur et le linge est mieux réparti pendant l’essorage.
• Dépliez le linge avant de l’introduire dans le lave-linge.
• Introduisez le linge peu à peu dans le tambour.
• Tenir compte des conseils d’entretien «laver séparément» et «laver
plusieurs fois séparément»!
Mode d’emploi
15
Mode d’emploi
Types de linge et étiquettes (symboles) d’entretien
Les étiquettes d’entretien vous aident à choisir le programme de lavage
approprié. Il est conseillé de trier le linge en fonction des étiquettes
d’entretien. Les indications de température spécifiée sur les étiquettes
d’entretien sont des valeurs maxima.
Linge à bouillir ç
Les textiles en coton et en lin accompagnés de ce symbole d’entretien
ne sont pas délicats. Ils résistent aux températures contraintes et méca-
niques élevées. Le programme BLANC/COULEURS est approprié pour ce
type de linge.
Linge de couleur èë
Les textiles en coton et en lin accompagnés de ce symbole d’entretien
ne sont pas délicats. Ils résistent aux contraintes mécaniques. Le programme BLANC/COULEURS est approprié pour ce type de linge.
Linge facilement défroissable êíî
Les textiles tels que le coton apprêté, les tissus mélangés à base de
coton et les tissus synthétiques dotés de ce symbole exigent un traitement mécanique plus doux. Le programme ENTRETIEN FACILE est
approprié pour ce type de linge.
Linge délicat ì
Les textiles tels que les textiles en couches, les microfibres, les synthéti-
ques, les rideaux dotés de ce symbole d’entretien nécessitent un traitement particulièrement doux. Le programme LINGE DELICAT est
approprié pour ce type de linge.
16
Laine et linge particulièrement fragile 9 ìï
Textiles tels que la laine, les mélanges de laine et la soie avec ces symboles d’entretien sont particulièrement sensibles aux efforts mécaniques.
Le programme LAINE/P (Lavage à la main) convient pour les textiles
de ce type.
Attention! Les textiles avec symbole d’entretien ñ (Ne pas laver!) ne
peuvent pas être lavés en machine à laver!
Produits de lessive et additifs
Quels produit de lessive et additif?
N’employer que des produits de lessive et additifs qui conviennent pour
utilisation en lave-linge. Respecter par principe les indications du fabricant.
Quelle quantité de produit de lessive et additifs?
La quantité de produit à utiliser dépend
• du degré de remplissage du tambour
Si le fabricant de produit de lessive ne propose pas de dosage pour
2
charge réduite, utiliser un tiers en moins à demi-charge et pour une
charge minimum, la moitié de la dose de produit recommandée pour
une charge pleine.
• du degré d’encrassement du linge
• de la dureté de l’eau du robinet
Prière de respecter les indications d’utilisation et de dosage des fabricants de produits de lessive et additifs.
Utiliser l’anticalcaire
Mode d’emploi
Il est conseillé d’utiliser un anti-calcaire lorsque la dureté de l’eau est
moyenne ou élevée (à partir de la plage de dureté II). Respectez les conseils du fabricant! Dosez la quantité de produit lessiviel en fonction du
secteur de dureté I (= douce). Les compagnies des eaux locales vous
communiqueront la dureté de l’eau dans votre région.
L’anti-calcaire étant introduit avant le produit lessiviel principal (adou-
2
cissement préalable de l’eau), 80 pour cent seulement de la quantité
usuelle d’anti-calcaire sont nécessaires.
Indications concernant la dureté de l’eau
Plage de dureté
I – douce 0 – 7 jusqu’à 1,3
II – moyenne 7 – 14 1,3 – 2,5
III – dure 14 – 21 2,5 – 3,8
IV – très dure plus de 21 plus de 3,8
Dureté de l’eau en °dH
(degrés de dureté allemande)
Dureté de l’eau en mmole/ l
(millimoles par litre)
17
Mode d’emploi
Effectuer le lavage
Manuel succinct
Un programme de lavage se déroule dans les étapes suivantes:
0 1. Sélectionner le programme de lavage approprié:
– Sélectionner le programme et la température à l’aide du
programmateur
– Sélectionner éventuellement un ou plusieurs programmes
supplémentaires
2. Eventuellement modifier la vitesse d’essorage/sélectionner
ARRET CUVE PLEINE.
3. Régler éventuellement la DEPART DIFFERE
4. Ouvrir la porte de remplissage (hublot), introduire le linge.
5. Fermer la porte de remplissage.
6. Ajouter le produit lessiviel/additif.
7. Lancer le programme de lavage.
A l’issue du programme de lavage:
Attention! Si l’étape de lavage s’est arrêtée sur un arrêt sans essorage,
exécuter une VIDANGE, un ESSORAGE ou un ESSORAGE DELICAT avant
d’ouvrir la porte de remplissage.
8. Ouvrir la porte de remplissage (hublot), retirer le linge.
9. Mettre la machine à laver hors service: mettre le programmateur
sur ARRET.
18
Sélectionner le programme de lavage
Vous trouverez le programme approprié et la température correcte pour
3
le type de linge dans les «Tableaux de programmes».
0 Placer le programmateur sur
le programme souhaité avec la
température souhaitée.
Le multiafficheur affiche la
durée probable en minutes
du programme sélectionné.
0 Eventuellement sélectionner un ou plusieurs
programmes additionnels:
Les lampes témoins des programmes additionnels
sélectionnés sont allumées.
– Pour changer la sélection, appuyer sur une
autre touche.
– Pour désélectionner, appuyer une nouvelle
fous sur la touche.
Mode d’emploi
19
Mode d’emploi
Modifier la vitesse d’essorage/
Sélectionner un arrêt cuve pleine
0 Eventuellement modifier la vitesse finale d’essorage/
sélectionner un arrêt cuve pleine:
enfoncer la touche vitesse d’essorage/ARRET CUVE
PLEINE jusqu’à ce que la lampe témoin de la vitesse
d’essorage souhaitée (ou ARRET CUVE PLEINE) soit
allumée.
Si vous sélectionnez ARRET CUVE PLEINE, le linge
reste dans la dernière eau de rinçage, il n’est pas
essoré.
Si vous ne modifiez pas la vitesse d’essorage, l’essorage final est auto-
3
matiquement adapté au programme de lavage:
– BLANC/COULEURS 1400 tours par minute
– ENTRETIEN FACILE 1200 tours par minute
– LINGE DELICAT 1200 tours par minute
– LAINE/P (lavage à la main) 1200 tours par minute
La vitesse de l’essorage intermédiaire dépend du programme sélec-
tionné et ne peut être modifiée.
Régler la présélection durée
0 Eventuellement régler le départ différé:
enfoncer la touche DEPART DIFFERE de
manière répétitive jusqu’à ce que le délai
souhaité de départ différé soit indiqué au
multiafficheur, par exemple sous la forme
12h pour un délai de démarrage du pro-
gramme de 12 heures.
S’il est affiché 19h et que vous appuyez une fois de plus, la durée du
3
programme de lavage sélectionné apparaît (affichage en minutes,
p. ex.119). Dans cet état, aucun départ différé n’est défini.
Lorsque la touche TREMPAGE est enfoncée, la présélection de durée
définit le temps de trempage. (Sans présélection de durée, le trempage
dure env. 1 heure.)
20
Ouvrir et fermer la porte
0 Ouvrir: enfoncer la touche PORTE/ECLAIR.
La porte de remplissage s’ouvre.
0 Fermer: fermer la porte de remplissage en
appuyant fermement sur celle-ci.
L’éclairage arrière PORTE/ECLAIR. indique lorsque l’appareil est en ser-
vice si la porte de remplissage peut être ouverte:
– vert = La porte peut être ouverte (pas lorsque la sécurité de pro-
gramme est activée, voir à ce sujet la section «Sécurité de
programme»)
– arrêt = la porte ne peut momentanément pas être ouverte
– rouge = la porte est ouverte
Quand le hublot est ouvert, le tambour est éclairé. L’éclairage s’éteint
3
automatiquement au bout de 3 minutes environ.
Introduire le linge
Quantités maximales de linge, voir «Tableaux des programmes».
3
Indications de préparation correcte du linge, voir «Types de linge
et étiquettes (symboles) d’entretien».
0 1. Trier le linge et le préparer.
2. Ouvrir la porte de remplissage: enfoncer la touche PORTE/ECLAIR.
La porte s’ouvre.
3. Introduire le linge.
Attention! Ne pas coincer de linge en fermant la porte! Le linge et la
machine pourraient être endommagés!
4. Fermer hermétiquement le hublot.
Mode d’emploi
21
Mode d’emploi
Ajouter le produit de lessive et additifs
Indications concernant le produit de lessive et les additifs
3
voir section «Produits de lessive et additifs».
0 1. Ouvrir le bac-tiroir: saisir l’intérieur du
clapet dans le bas du bac-tiroir (1), tirer
le bac-tiroir jusqu’à la butée (2).
2. Verser le produit de lessive
k
l
m
w
Produit de prélavage/Produit de trempage
(pour programmes supplémentaires
PRELAVAGE/TREMPAGE), ou anticalcaire
Produit de lavage en poudre
(Si vous employez un anticalcaire et que
vous avez besoin du compartiment k
pour le produit de prélavage/ ou de trempage, verser l’anticalcaire sur le produit de
lavage dans le compartiment l.)
Détachant (uniquement pour le programme
supplémentaire TACHES)
Additifs liquides (assouplissant, défroissant, amidon).
Attention! Remplir le compartiment au maximum jusqu’à la marque
MAX. Diluer éventuellement les produits épais jusqu’à la marque MAX,
dissoudre l’amidon en poudre.
3. Fermer complétement le bac-tiroir
En cas d’emploi de produit de lessive liquide:
Introduire le produit de lessive liquide à l’aide du doseur fourni par le
fabricant de produit de lessive. Respecter les indications mentionnées
sur l’emballage.
22
Démarrer le programme de lavage
0 1. Contrôler si le robinet d’eau est ouvert.
2. Démarrer le programme de lavage: appuyer sur la
touche MARCHE/ARRET.
Le programme est mis en route ou il démarre après
expiration du délai sélectionné en départ différé.
Si la lampe témoin PORTE/ECLAIR. clignote en rouge lorsqu’on enfonce
3
la touche MARCHE/PAUSE, la porte n’est pas bien fermée.
Fermer hermétiquement la porte et appuyer de nouveau sur la touche
MARCHE/PAUSE.
En cas de sélection du départ différé:
La sélection départ différé est en marche, le temps qui reste jusqu’au
départ du programme apparaît sur le multiafficheur (respectivement en
heures entières). Pendant que ce temps s’écoule, vous pouvez rajouter
du linge, modifier le départ différé ou l’interrompre.
• Pour rajouter du linge: appuyer sur la touche MARCHE/PAUSE, vous
pouvez alors ouvrir la porte. Refermer ensuite la porte et appuyer de
nouveau sur la touche MARCHE/PAUSE.
• Pour modifier la sélection départ différé ou l’interrompre: appuyer
sur la touche DEPART DIFFERE jusqu’à ce que le temps souhaité soit
affiché; quand la durée de cycle du programme s’affiche (affichage
en minutes, p. ex.119), le programme de lavage démarre sans être
différé.
Mode d’emploi
23
Mode d’emploi
Déroulement du programme de lavage
Affichage de déroulement de programme
Avant le démarrage, les étapes de programme
sont affichées par l’affichage du déroulement
du programme. Pendant le programme de
lavage, l’étape de programme en cours est
affichée.
Multiafficheur
Le temps restant (en minutes) est affiché en
permanence au multiafficheur.
En cas d’adaptation automatique du programme par la commande de la
3
machine à laver (quantité de linge, type de linge, détection de balourd,
rinçage spécial, etc.), le comptage de la durée de lavage restante peut
être stoppé ou corrigé.
Modifier la vitesse d’essorage
Pendant le programme de lavage, on peut encore modifier la vitesse
d’essorage ou programmer un arrêt cuve pleine.
Aucune autre sélection ne peut être modifiée.
Interruption du programme
0 Pour interrompre prématurément le programme, tourner le
programmateur sur ARRET.
24
A l’aide de la touche MARCHE/PAUSE, le programme de lavage peut
3
être interrompu à tout moment. Il pourra être redémarré en appuyant
de nouveau sur la touche. Une modification du programme de lavage
n’est pas possible même pendant la pause.
Mode d’emploi
Le lavage est terminé/Retirer le linge
A la fin d’un programme de lavage, l’indication FIN s’allume dans l’affi-
chage de déroulement de programme.
Si ARRET CUVE PLEINE a été sélectionné, la lampe témoin à côté de la
touche MARCHE/PAUSE clignote.
0 1. Après un ARRET CUVE PLEINE, l’eau doit d’abord être vidangée:
– Soit enfoncer la touche MARCHE/PAUSE (le linge est essoré confor-
mément au programme écoulé ; la vitesse d’essorage peut encore être
modifiée pendant l’essorage à l’aide de la touche Vitesse d’essorage/
ARRET CUVE PLEINE),
ou
– tourner le programmateur sur VIDANGE, et enfoncer la touche
MARCHE/PAUSE (l’eau est vidangée sans essorage),
ou
– Placer le programmateur en position ESSORAGE ou ESSORAGE DELI-
CAT, et appuyer sur la touche MARCHE /PAUSE (le linge est essoré ou
délicatement essoré).
A la fin de cette étape du programme, la lampe témoin FIN s’allume.
2. Ouvrir la porte.
Dès que le voyant situé à côté de la touche PORTE/ECLAIR. passe au
vert, il est possible d’ouvrir la porte de remplissage (excepté si la
sécurité programme est activée, voir à cet effet le point «Sécurité programme»).
3. Tourner le programmateur jusqu’à la position ARRET.
4. Retirer le linge.
5. Après le lavage, ouvrir un peu le bac-tiroir à lessive, pour qu’il puisse
sécher. Laisser le hublot entrouvert pour que la machine à laver puisse
s’aérer.
Si la lampe témoin SURDOSAGE est allumée, on a employé trop de pro-
3
duit de lavage lors du programme écoulé et exécuté pour cette raison
une étape de rinçage supplémentaire. Lors du prochain lavage, respecter les indications de dosage du fabricant de poudre à lessiver ainsi que
la charge!
Attention! Si la machine à laver n’est pas employée pendant une
période prolongée: Fermer le robinet d’arrivée d’eau et séparer la
machine à laver du réseau électrique. (La protection contre les
inondations Aqua Control avec Aqua Alarm ne fonctionne pas lorsque
l’alimentation électrique est interrompue.)
25
Mode d’emploi
Tableau des programmes
Lavage
Toutes les possibilités ne seront pas énumérées ci-après, mais uniquement les réglages habituels et judicieux dans la pratique.
Type de linge,
étiquette d’entretien
Linge blanc
ç
Programme
économisant l’énergie:
Linge blanc ç
Couleurs
èë
Linge d’entretien facile
êíî
Linge délicat
ì
capacité max
(poids à sec)
5kg
5kg
5kg
2,5kg
2,5kg
(ou
2
15-20m
Rideaux)
1)
Programmateur
température
BLANC/COULEURS
95
BLANC/COULEURS
ECO
BLANC/COULEURS
30 à 60
ENTRETIEN FACILE
30 à 60
LINGE DELICAT
30, 40
programmes
additionnels
possibles
PRELAVAGE
TREMPAGE
COURT
TACHES
PRELAVAGE
TREMPAGE
PRELAVAGE
TREMPAGE
COURT
TACHES
PRELAVAGE
TREMPAGE
COURT
TACHES
PRELAVAGE
TREMPAGE
COURT
TACHES
26
Laine/ Lavage à la main
9 ìï
1) Un sceau de 10 litres contient environ 2,5 kg de linge sec (coton).
2kg
P
LAINE
FROID jusqu’à 40
Mode d’emploi
Rinçage assouplissant séparé/Amidonner/Imprégner
Type de linge
Blanc/Couleurs 5kg
Linge délicat 2,5kg
Rinçage séparé
Type de linge
Blanc/ Couleurs 5kg
Linge d’entretien facile 2,5kg
Linge délicat 2,5kg
Laine/Lavage à la main 2kg
Essorage séparé
Type de linge
Blanc/ Couleurs 5kg ESSORAGE
Linge d’entretien facile 2,5kg
Laine/Lavage à la main 2kg
Quantité de linge max.
(poids à sec)
Quantité de linge max.
(poids à sec)
Quantité de linge max.
(poids à sec)
Programmateur
AMIDON. Linge d’entretien facile 2,5kg
Programmateur
RINÇ. DELICAT
Programmateur
ESSORAGE DELICAT Linge délicat 2,5kg
27
Mode d’emploi
Nettoyage et entretien
Panneau de commande
Attention! Ne pas utiliser de produits d’entretien pour les meubles ou
des produits de nettoyage agressifs pour nettoyer le panneau et les élé-
ments de commande.
0 Essuyez le panneau de commande avec un chiffon doux. Utilisez uni-
quement de l’eau chaude.
Bac-tiroir pour produits de lessive
Nettoyer de temps en temps le bac-tiroir pour produits de lessive
0 1. Sortir complètement le tiroir pour produits de lessive
2. Sortez-le de son logement en tirant d’un coup sec.
3. Retirez le siphon.
4. Nettoyer le siphon à l’eau courante.
5. Nettoyez les bacs-tiroirs à produits
par l’arrière avec de l’eau chaude.
Utilisez de préférence une brosse à
nettoyer les bouteilles.
6. Repositionnez le siphon jusqu’à la butée, de manière à ce qu’il soit bien
fixé.
7. Nettoyez toute la zone de rinçage du lave-linge au moyen d’une brosse.
8. Positionner le bac-tiroir pour produits de lessive dans les glissières et l’y
faire coulisser.
28
Mode d’emploi
Tambour
Le tambour est en acier inoxydable. Des corps étrangers sujets à la
rouille qui seraient contenus dans le linge peuvent provoquer des
dépôts de rouille sur le tambour.
Attention! Ne pas nettoyer le tambour en acier inoxydable au moyen de
produits de détartrage acides, de chlore ou de produits de lessivage à
teneur en fer ou de laine de verre. Notre service après-vente vous fournira les produits de nettoyage appropriés.
0 Retirer les dépôts de rouille sur le tambour au moyen d‘un produit de
nettoyage pour surfaces en acier inoxydable.
Hublot
0 Vérifiez régulièrement la présence de dépôts ou de corps étrangers dans
la manchette en caoutchouc, derrière le hublot et les retirer le cas
échéant.
29
Mode d’emploi
Que faire, si...
Le sifflement quelque peu différent par rapport aux
3
anciennes machines à laver lors de l’essorage provient
du système d’entraînement, qui est différent.
Un bourdonnement au démarrage – en particulier lors
de la première mise en service – est provoqué par la
pompe à lessive et est propre à la construction.
Dépannage des dérangements
En cas de dérangement, essayez de résoudre le problème apparu à l’aide
des indications données ici. Si vous faites appel au service après-vente
pour résoudre les problèmes évoqués ici ou pour réparer une faute de
commande, la visite du technicien du service après-vente ne sera pas
gratuite, même pendant la période de garantie.
• Si le code d’erreur (1 ou (2 paraît à l’affichage, vous pourrez peut-
être réparer l’erreur vous-même (voir le tableau des dérangements ci-
dessous).
Après correction du défaut, appuyer sur la touche MARCHE/PAUSE.
Si le code d’erreur réapparaît, contactez le service après-vente.
• Pour tous les autres défauts affichés, veuillez prévenir le service
après-vente et mentionner le code d’erreur.
30
Dérangement Cause possible Remède
La machine à laver ne
fonctionne pas du tout.
La fiche secteur n’est pas
branchée.
Le fusible de l’installation
électrique de la maison a
sauté.
Le hublot n’est pas bien
fermé.
La touche MARCHE/PAUSE
n’a pas été appuyée assez
longtemps.
Brancher la fiche secteur.
Remplacer le fusible
Fermer le hublot; la fermeture doit s’enclencher de
façon perceptible.
Appuyer sur la touche
MARCHE/PAUSE jusqu’à ce
que le programme commence.
Mode d’emploi
Dérangement Cause possible Remède
Il n’arrive pas d’eau.
Le code d’erreur
apparaît.
La machine à laver
vibre quand elle est en
marche ou elle n’est
pas stable.
L’eau de lessive du
lavage principal fait
trop de mousse.
De l’eau sort sous la
machine à laver.
L’assouplissant n’a pas
été introduit, le bactiroir À pour additifs
est rempli d’eau.
(1
Le robinet d’eau est fermé. Ouvrir le robinet d’eau.
Le filtre se trouvant dans le
raccordement vissé du tuyau
d’arrivée d’eau est bouché.
Les pieds à vis à hauteur
réglable ne sont pas correctement ajustés.
Il n’y a que très peu de linge
dans le tambour (un seul peignoir par ex.).
L’eau n’a pas pu être entièrement vidangée avant l’esso-
rage parce que
le flexible d’évacuation est
plié ou
la pompe à lessive est
bouchée.
On a probablement introduit
trop de produit lessiviel.
Le raccordement vissé du
tuyau d’arrivée d’eau fuit.
Le tuyau de vidange fuit.
Le couvercle de la pompe
n’est pas bien fermé.
Du linge est coincé dans le
hublot.
Le clapet de vidange dans le
compartiment pour produits
additifs n’est pas bien en
place ou il est bouché.
Dévisser le tuyau du robinet
d’eau, retirer le filtre et le
nettoyer sous l’eau courante
Ajuster les pieds en se conformant aux indications de
montage et de raccordement.
Cela n’a pas d’influence sur
le fonctionnement.
Vérifier le parcours du tuyau
de vidange et faire disparaî-
tre les coudes éventuels ou
nettoyer la pompe et retirer
éventuellement les corps
étrangers du corps de la
pompe.
Se conformer aux dosages
indiqués par le fabricant du
produit lessiviel.
Visser à fond le flexible
d’arrivée d’eau.
Vérifier le tuyau de vidange
et le remplacer éventuelle-
ment.
Fermer hermétiquement le
couvercle.
Interrompre le programme,
enlever le linge de la porte,
lancer un nouveau programme.
Nettoyer le tiroir à produits
lessiviels, mettre correctement en place le clapet de
vidange.
31
Mode d’emploi
Dérangement Cause possible Remède
Le linge est froissé.
Le linge n’est pas bien
essoré, vous voyez
encore un reste d’eau
dans le tambour.
Le code d’erreur
apparaît.
La porte ne se laisse pas
ouvrir lorsque l’appareil
est enclenché.
Il y des résidus de
produit lessiviel dans le
bac-tiroir à produits.
L’eau de rinçage n’est
pas claire.
(2
Il y avait trop de linge dans le
tambour.
Le tuyau souple de vidange
est coudé.
La hauteur de la pompe
(hauteur d’évacuation: 1m à
partir de la base de l’appareil)
a été dépassée.
La pompe est bouchée.
En cas de raccordement à
siphon: le siphon est bouché.
La porte est verrouillée pour
des raisons de sécurité
(la lampe témoin PORTE/
ECLAIR. n’est pas allumée).
La sécurité programme a été
activée.
Le robinet d’eau n’est pas
complètement ouvert.
Le filtre dans le raccord vissé
du flexible d’arrivée d’eau est
bouché.
Le filtre se trouvant sur la
fixation vissée du tuyau
d’arrivée d’eau sur l’appareil
est bouchée.
La cause en est sans doute un
produit lessiviel à haute
teneur en silicate.
Mettre moins de linge dans
le tambour.
Faire disparaître le coude.
Adressez-vous au service
après vente, il possède un kit
de complément pour hauteurs de pompage supérieu-
res à 1m.
Mettre l’appareil hors circuit
et retirer la fiche secteur;
nettoyer la pompe.
Nettoyer le siphon.
Attendre que la lampe
témoin PORTE/ECLAIR. soit
verte.
Annuler la sécurité
programme (voir «Sécurité
programme»).
Ouvrir complètement le robinet d’eau.
Nettoyer le filtre.
Nettoyer le filtre.
Ceci n’a pas d’influence
négative sur le résultat du
rinçage, utiliser éventuellement un produit lessiviel
liquide.
32
Mode d’emploi
Dérangement Cause possible Remède
Lorsqu’on enfonce une
touche de programme,
la lampe témoin correspondante ne
s’allume pas.
L’affichage du déroulement du programme
clignote constamment.
Le programme additionnel
sélectionné n’est pas compatible avec le programme
principal sélectionné.
La sécurité programme est
programmée; le programmateur a été actionné pendant
le cycle de lavage.
Faites une autre sélection.
Remettre le programmateur
sur sa position initiale (voir
«Sécurité programme»).
33
Mode d’emploi
Si le résultat du lavage n’est pas satisfaisant
Si le le linge est gris et si du calcaire se forme dans le tambour
• La quantité de produit de lessive n’était pas suffisante.
• Vous n’avez pas utilisé le bon produit de lessive.
• Les salissures spéciales n’ont pas subi de traitement préalable.
• Vous n’avez pas sélectionné le bon programme ou la bonne tempéra-
ture.
• Si vous utilisez des produits de lessive à système modulaire, les diffé-
rents éléments n’ont pas été employés dans la bonne proportion.
S’il y a encore des taches grises sur le linge
• Le linge taché par des pommades, du gras ou de l’huile a été lavé avec
trop peu de produit de lessive.
• Le lavage a été fait a trop basse température.
• Une cause fréquente: l’assouplisseur – surtout s’il est à formule con-
centrée – s’est répandu directement sur le linge. Eliminer rapidement
de telles taches par rinçage et utiliser l’assouplisseur concerné avec
prudence.
Si la mousse est encore visible après le dernier rinçage
• Les produits de lessive modernes peuvent produire encore de la
mousse dans la dernière eau de rinçage. Le linge est cependant suffi-
samment rincé.
34
S’il y a des résidus blancs sur le linge
• Il s’agit de composants insolubles des produits de lessive modernes. Ils
ne sont pas la conséquence d’une efficacité de rinçage insuffisante.
Secouer ou brosser le linge. A l’avenir, retournez peut-être le linge
avant de le laver. Vérifiez le choix du produit de lessive, utilisez éven-
tuellement un produit liquide.
Mode d’emploi
Effectuer une vidange de secours
• Si le lave-linge ne pompe plus l’eau de lessive, procéder à une vidange
de secours.
• Si le lave-linge se trouve dans un local présentant un risque de gel, on
doit procéder à une vidange de secours en cas de risque de gel. De
plus: dévisser le tuyau d’alimentation du robinet et le poser sur le sol.
Avertissement! Mettre le lave-linge hors service avant la vidange de
1
secours et tirer la fiche de la prise de courant!!
Attention! L’eau de lessive qui s’écoule du tuyau de vidange de secours
peut être très chaude. Il y a risque de brûlure! Laisser refroidir cette eau
avant de faire une vidange de secours!
0 1. Préparer un récipient plat pour récupérer l’eau de lessive vidangée.
2. Ouvrir vers le bas le clapet se trouvant
dans la partie gauche de la plinthe (1) et
le retirer (2).
3. Détacher le tuyau souple de vidange de
secours de sa fixation.
4. Tirer un peu le tuyau de vidange de
secours vers l’extérieur.
5. Placer un récipient en dessous pour
recueillir l’eau.
6. Dévisser le bouchon d’obturation du
tuyau de vidange de secours en le tournant dans le sens contraire des aiguilles
d’une montre (1) et le sortir (2).
L’eau de lessive s’écoule. En fonction de la
quantité d’eau, il faudra éventuellement
vider plusieurs fois le récipient de récep-
tion. Pour cela refermer le tuyau de
vidange à chaque fois à l’aide de son
bouchon.
35
Mode d’emploi
Quand l’eau de lessive a été complètement vidangée:
7. Introduire à fond le bouchon d’obturation dans le tuyau de vidange de
secours.
8. Rentrer un peu le tuyau de vidange de secours et le faire s’enclencher
dans sa fixation.
9. Mettre en place le clapet dans la plinthe et fermer.
La fonction de la vanne ECO n’est plus assurée quand le lave-linge est
3
entièrement vidangé. On devra donc, avant la prochaine lessive, verser
1litre d’eau dans le bac-tiroir à produits de lessive.
Nettoyer la pompe
Avertissement! Mettre le lave-linge hors service avant le nettoyage de
1
la pompe à lessive et tirer la fiche de la prise de courant!
0 1. Procéder d’abord à une vidange de secours (voir chapitre précédent
«Effectuer une vidange de secours»).
2. Déposer un torchon sur le sol devant le couvercle de la pompe. Un reste
d’eau pourrait s’écouler.
3. Dévisser le couvercle de la pompe dans le
sens contraire des aiguilles d’une montre
(1) et le retirer (2).
4. Retirer les corps étrangers se trouvant
dans le corps de la pompe.
5. Vérifier si la roue à ailettes de la pompe
peut être tournée facilement (une course
par saccades de la pompe est normale). Si
la roue à ailettes ne peut pas être tournée, prendre contact avec le service
après-vente.
6. Remettre le couvercle (1) (introduire les
ergots du couvercle dans les fentes de
guidage) et visser dans le sens des
aiguilles d’une montre (2).
7. Obturer le tuyau de vidange de secours,
le rentrer et le fixer.
8. Fermer le clapet.
36
Mode d’emploi
Déverrouillage de secours du hublot
Si le hublot ne peut pas être ouvert (du fait d’une défectuosité du verrouillage de la porte ou lors d’une interruption de courant pendant un
programme de lavage), il pourra être ouvert à l’aide du déverrouillage
de secours.
0 1. Si vous voyez de l’eau à travers la vitre du hublot, procédez d’abord à
une vidange de secours (voir chapitre «Effectuer une vidange de
secours»).
2. Tourner le bouton rotatif à l’aide d’une pièce
de monnaie ou avec un tournevis dans le
sens contraire des aiguilles d’une montre.
La porte s’ouvre.
Bouton rotatif
Rinçage additionnel et/ou Refroidissement lessive
La machine à laver est réglée pour une consommation d’eau extrêmement économique.
• Pour les personnes atteintes d’une allergie, il peut cependant être
utile de rincer avec une quantité d’eau plus grande (rinçage supplé-
mentaire).
• Il peut être nécessaire de refroidir la lessive avant la vidange, afin
d’éviter des dommages thermiques aux tuyaux d’évacuation en
matière plastique (Refroidissement de la lessive).
Le rinçage supplémentaire et/ou le refroidissement de la lessive aug-
3
mentent la consommation d’eau et la durée du programme de lavage.
37
Mode d’emploi
Rinçage additionnel (RINCAGE+)
Lorsque cette fonction est sélectionnée, un rinçage additionnel est
3
effectué pour les programmes BLANC/COULEURS, ENTRETIEN FACILE
et LINGE DELICAT.
A la livraison de l’appareil, aucun rinçage additionnel n’est programmé.
Activer le rinçage supplémentaire:
0 1. Tourner le programmateur sur ESSORAGE DELICAT.
2. Maintenir la touche TREMPAGE enfoncée pendant au moins
5 secondes.
Après que la touche a été maintenue enfoncée pendant 5 secondes,
RINCAGE
pendant 5 secondes.
3. Pendant que RINCAGE
Après que le clignotement s’est arrêté, le rinçage supplémentaire
est activé. Il reste présent tant qu’il n’est pas à nouveau désactivé.
Lorsque le rinçage supplémentaire est activé, la lampe témoin
RINCAGE
démarrage du programme et pendant le rinçage supplémentaire.
4. Si vous voulez contrôler si le rinçage supplémentaire est activé:
– Tourner le programmateur sur ESSORAGE DELICAT
– Enfoncer brièvement la touche TREMPAGE.
Si RINCAGE+ clignote dans le bandeau de commande, le rinçage
supplémentaire est activé.
+ clignote dans l’affichage de déroulement de programme
+ clignote, relâcher la touche TREMPAGE.
+ est allumée dans le bandeau de commande avant le
Supprimer le rinçage supplémentaire:
0 1. Tourner le programmateur sur ESSORAGE DELICAT.
2. Maintenir la touche TREMPAGE enfoncée pendant au moins 5 secondes.
Lorsqu’on enfonce la touche, RINCAGE
le bandeau de commande. Après 5 secondes, RINCAGE
gnoter et reste allumée en permanence pendant 5 secondes supplé-
mentaires.
3. Pendant que RINCAGE
touche TREMPAGE.
Après que RINCAGE
désactivé.
38
+ reste allumée en permanence, relâcher la
+ s’est éteinte, le rinçage supplémentaire est
+ clignote immédiatement dans
+ arrête de cli-
Mode d’emploi
Refroidissement de la lessive
La lessive est refroidie (par apport d’eau froide) avant la vidange à la fin
3
du lavage principal. (Ce réglage est uniquement actif pour BLANC/
COULEURS avec une température supérieure à 40 °C.)
A la livraison de l’appareil, le refroidissement de la lessive n’est pas
activé.
Activer le refroidissement de la lessive:
0 1. Tourner le programmateur sur ESSORAGE DELICAT.
2. Maintenir la touche PRELAVAGE enfoncée pendant au moins 5 secondes.
Après que la touche a été maintenue enfoncée pendant 5 secondes,
LAVAGE clignote dans l’affichage de déroulement de programme
pendant 5 secondes.
3. Pendant que LAVAGE clignote, relâcher la touche PRELAVAGE.
Après que le clignotement a cessé, le refroidissement de la lessive est
activé. Il est présent jusqu’à ce qu’il soit supprimé.
4. Si vous voulez contrôler si le refroidissement de la lessive est activé :
– Tourner le programmateur sur ESSORAGE DELICAT
– Enfoncer brièvement la touche PRELAVAGE.
Si LAVAGE clignote dans l’affichage de déroulement de programme,
le refroidissement de la lessive est activé.
Supprimer le refroidissement de la lessive:
0 1. Tourner le programmateur sur ESSORAGE DELICAT.
2. Maintenir la touche PRELAVAGE enfoncée pendant au moins 5 secondes.
Dès qu’on enfonce la touche, LAVAGE clignote dans l’affichage de
déroulement de programme. Après 5 secondes, LAVAGE cesse de
clignoter et reste allumé en permanence pendant 5 secondes.
3. Pendant que LAVAGE reste allumée en permanence, relâcher la touche
PRELAVAGE.
Après que LAVAGE a cessé d’être allumée, le refroidissement de la
lessive est désactivé.
Rinçage supplémentaire et refroidissement de la
lessive
On peut combiner le rinçage supplémentaire et le refroidissement de la
lessive. Réglage comme sous «Rinçage additionnel» et «Refroidissement
de la lessive».
39
Mode d’emploi
Sécurité programme
Pour éviter toute modification accidentelle de programme (p. ex. rotation du programmateur, enfoncement de touches supplémentaires,
etc.), vous pouvez activer la sécurité programme. Vous empêchez ainsi
que des enfants en train de jouer n’endommagent votre linge.
Il est aussi possible d’activer et de désactiver la sécurité programme
3
pendant un programme de lavage.
Activer la sécurité programme:
0 1. Réglez le programme de lavage souhaité.
2. Enfoncer la touche MARCHE/ARRET pour lancer le programme.
3. Maintenez les touches PRELAVAGE et TREMPAGE enfoncées simultané-
ment pendant cinq secondes.
L’affichage du déroulement du programme clignote durant cinq
secondes, la sécurité programme est activée.
Il n’est pas possible d’effectuer d’autres réglages tant que la sécurité
3
programme est activée. La porte ne peut pas être ouverte à l’aide de la
touche PORTE/ECLAIR. Même après que la procédure de lavage est
achevée, vous devez tout d’abord désactiver la sécurité programme
avant de pouvoir ouvrir la porte.
Lorsque, pendant le cycle de lavage, quelqu’un tente de modifier le
réglage sélectionné, l’affichage du déroulement de programme clignote
pendant cinq secondes.
Lorsque quelqu’un tente de tourner le programmateur pour modifier le
réglage sélectionné, l’affichage de déroulement de programme clignote
jusqu’à ce que la position initiale du programmateur soit rétablie. Le
cycle de lavage n’est pas influencé.
Le programmateur doit se trouver en position initiale avant de pouvoir
3
désactiver la sécurité programme.
Désactiver la sécurité programme:
0 Maintenez les touches PRELAVAGE et TREMPAGE enfoncées simultané-
ment pendant cinq secondes. L’affichage de déroulement du
programme clignote durant cinq secondes, puis reste allumé pendant
cinq secondes; la sécurité programme est désactivée.
40
Instructions d’installation et de raccorde-
INSTRUCTIONS D’INSTALLATION ET DE
RACCORDEMENT
1 Indications de sécurité pour l’installation
• Ne pas basculer la machine à laver vers l’avant ou vers la gauche
(appareil vu de face). Des composants électriques risqueraient sinon
d’être mouillés!
• Vérifier si la machine à laver n’a subi aucun dommage pendant le
transport. Un appareil endommagé ne doit en aucun cas être raccordé
au secteur. Contactez votre revendeur en cas de sinistre.
• Vérifier que tous les éléments ayant servi de sécurité de transport ont
été retirés et que la protection contre les projections d’eau est réali-
sée au niveau de l’appareil. Voir à cet égard «Retirer les sécurités de
transport». Dans le cas contraire, l’appareil ou les meubles contigus
risquent d’être endommagés lors de l’essorage.
• Toujours enficher la fiche d’alimentation dans une prise d’alimenta-
tion munie d’une mise à la terre. Ne pas utiliser d’allonges, de prises
multiples ou d’adaptateurs.
• En cas de raccordement fixe, l'appareil devra pouvoir être coupé du
secteur par des dispositifs de déconnexion dans l'installation électri-
que (fusibles, disjoncteur protecteur de ligne, disjoncteur protecteur
de courant de fuite ou autres) avec une largeur d'intervalle de coupure d'au moins 3 mm sur tous les pôles.
Le raccordement fixe ne devra être installé que par un électricien professionnel.
• Avant de mettre la machine à laver en service, assurez-vous que la
tension nominale et la nature du courant indiquées sur la plaque
signalétique correspondent bien à la tension nominale et à la nature
du courant présentes sur le site d’installation. Le type de fusible de
protection est également indiqué sur la plaque signalétique.
• Retirer la fiche d’alimentation avant d’effectuer des modifications
éventuelles à l’appareil (tablette de travail ou porte avant).
• Le câble d’alimentation ne peut être remplacé que par le service
après-vente ou un spécialiste agréé.
41
Instructions d’installation et de raccordement
Dimensions de l’appareil
Vue de face et vue de côté
Vue de dos
42
Instructions d’installation et de raccorde-
Installation de l’appareil
Les machine à laver à panneau de commande bombé ne sont pas
3
encastrables.
Transport de l’appareil
• Ne pas faire basculer l’appareil vers l’avant ou vers la gauche (vu de
face). Les composants électriques risqueraient sinon d’être mouillés.
• Ne jamais transporter l’appareil sans les protections de transport. Ne
retirer les sécurités de transport que lorsque l’appareil se trouve sur le
site d’installation! Un transport effectué sans les sécurités de transport peut provoquer des dommages à l’appareil.
• Ne jamais soulever l’appareil lorsque la porte est ouverte et jamais par
le socle non plus.
• L’appareil pèse environ 85kg.
En cas de transport au moyen d’un diable:
Attention! Placer uniquement le diable latéralement contre la charge.
La longueur du socle du diable ne peut excéder 24 cm sous peine
d’endommager le flotteur.
43
Instructions d’installation et de raccordement
Retirer les sécurités de transport
Attention! Retirer impérativement les sécurités de transport avant
d’installer et de brancher l’appareil!
Conserver tous les éléments servant de sécurité de transport pour un
éventuel transport ultérieur (déménagement).
Une clé spéciale H et des couvercles de fermeture E (2 pièces.) et G
3
(1 pièce.) sont fournis avec l’appareil.
0 1. Retirer la fixation du tuyau A.
2. Dévisser les 2 vis B avec la clé spéciale H.
3. Retirer les 4 vis C.
4. Enlever le rail de transport D.
5. Boucher les 2 grandes ouvertures avec les couvercles E.
Attention! Bien enfoncer les couvercles pour qu’ils s’enclenchent dans
la paroi arrière (il protègent l’intérieur de l’appareil contre les éclabous-
sures).
6. Revisser les vis C dans les quatre petites ouvertures.
7. Retirer la vis et le ressort de tension F au moyen de la clé spéciale H,
boucher l’ouverture avec le couvercle G.
Attention! Bien enfoncer les couvercles pour qu’ils s’enclenchent dans
la paroi arrière (il protègent l’intérieur de l’appareil contre les éclabous-
sures).
44
Instructions d’installation et de raccorde-
Préparer le site d’installation
• L’endroit dans lequel l’appareil est installé doit être sec et propre, il ne
doit présenter ni restes de cire, ni autres matériaux graisseux, afin que
l’appareil ne glisse pas. Ne pas utiliser de lubrifiants pour faire glisser
l’appareil.
• Il est déconseillé d’installer l’appareil sur une moquette ou un tapis de
sol à poils longs ou présentant un dos en mousse souple, la stabilité
de l’appareil n’étant dans ce cas pas garantie.
• Poser un tapis de sol en caoutchouc sous l’appareil s’il est installé sur
un carrelage à petits carreaux.
• Ne jamais égaliser les légères imperfections du sol en utilisant des
cales en bois, en carton ou analogues, mais uniquement en se servant
des pieds de réglage.
• Si, par manque de place, il est indispensable d’installer l’appareil
directement contre une cuisinière à gaz ou un poêle à charbon, intercaler une plaque isolante contre la chaleur (85 x 57 cm) entre le poêle
et l’appareil. La plaque sera dotée d’une feuille d’aluminium sur le
côté touchant le poêle.
• La machine à laver ne doit pas être installée dans un local sujet au
gel. Risques de dommages causés par le gel!
• Ne pas plier ni écraser le tuyau d’alimentation ou le tuyau de refoule-
ment de l’eau.
Installation sur un socle en béton
Lorsque l’appareil est installé sur un socle
en béton, il est impératif, pour des raisons
de sécurité, de poser la machine à laver
sur des cales de mise à niveau. Les cales
de mise à niveau peuvent être commandées auprès du service après-vente, sous
le numéro de référence 645 425 058.
Installation sur un sol sujet aux vibrations
Dans le cas de sols sujets aux vibrations, en particulier sur planchers en
bois, il est nécessaire de construire une embase en bois résistante à
l’eau, d’une épaisseur de 15 mm minimum et de la visser sur deux soliveaux en bois au moins. Installer autant que possible l’appareil dans un
angle de la pièce, car le plancher y présente la meilleure stabilité et a
ainsi moins tendance à produire des vibrations par résonance.
45
Instructions d’installation et de raccordement
Egaliser les inégalités du sol
Pied réglable automatique: Le pied arrière droit de votre machine à
3
laver est construit comme une sorte de jambe de force à ressort. Il
garantit de la sorte une bonne stabilité de l’appareil, même à haute
vitesse d’essorage.
Si la machine à laver devait malgré tout vibrer lors de l’essorage, procé-
dez comme suit:
0 1. Régler les trois pieds réglables à la dimension standard de 10 mm. A cet
effet, employer la clé spéciale jointe pour enlever les sécurités de transport.
Le pied de réglage automatique ne touche pas le sol:
2. Allongez manuellement le pied de réglage automatique (à droite, à
l’arrière) à concurrence de la cote requise.
3. Vérifiez s’il y a lieu l’installation à l’aide d’un niveau à bulle d’air.
Attention! Ne jamais égaliser les légères imperfections du sol en utili-
sant des cales en bois, en carton ou analogues, mais uniquement en se
servant des pieds de réglage.
46
Instructions d’installation et de raccorde-
Raccordement électrique
Les informations relatives à la
tension secteur, la nature du
courant et les fusibles à utiliser
se trouvent sur la plaque signalétique de l’appareil.
La plaque signalétique se
trouve sur la partie supérieure
arrière du hublot.
En cas de raccordement fixe, prévoir dans l'installation électrique un
dispositif permettant de déconnecter l'appareil du secteur avec une largeur d'intervalle de coupure d'au moins 3 mm sur tous les pôles. Les
disjoncteurs protecteurs de ligne, les fusibles (retirer les fusibles à vis de
leur douille), les disjoncteurs différentiels et les contacteurs, sont considérés comme des dispositifs de déconnexion appropriés. Le raccordement fixe ne devra être installé que par un électricien professionnel.
Cet appareil est conforme aux directives de la CEE suivantes:
;
– Directive relative à la basse tension 73/23/CEE du 19.2.1973,
y compris la directive de modification 93/68/CEE
– Directive relative à compatibilité électromagnétique 89/336/CEE du
3.5.1989, y compris la directive de modification 92/31/CEE
47
Instructions d’installation et de raccordement
Raccordement de l’eau
La machine à laver est dotée d’équipements de sécurité permettant
3
d’éviter un retour des eaux sales dans l’eau potable, conforme aux
directives nationales des compagnies des eaux. Il est donc inutile d’uti-
liser toute autre mesure de protection supplémentaire dans l’installa-
tion.
Attention! Les appareils prévus pour être raccordés à une conduite
d’eau froide ne doivent pas être alimentés en eau chaude!
Pression d’eau admissible
La pression de l’eau doit être au moins égale à 1 bar (= 10 N/cm2 =
0,1 MPa), et à 10 bar au maximum (= 100N/cm
• Installer une vanne de réduction de pression si la pression excède
10 bar.
• Si la pression ne dépasse pas 1 bar, dévisser le tuyau d’alimentation
situé sur la vanne d’admission magnétique, sur l’appareil, et retirer le
régulateur de débit (enlever pour ce faire le filtre au moyen d’une
pince à bec, ainsi que la rondelle en caoutchouc qui se trouve dessous). Repositionner ensuite le filtre.
2
= 1 MPa).
48
Instructions d’installation et de raccorde-
Arrivée d’eau
Un tuyau d’alimentation de 1,5m de long est fourni avec l’appareil.
S’il est nécessaire d’utiliser un tuyau d’alimentation plus long, utiliser
exclusivement le jeu complet de tuyaux dotés des embouts de vissage
montés, fourni par notre service après-vente.
– Pour les machines à laver dépourvues d’Aqua-Control, il existe des
flexibles de 2,2 m, 3,5 m et 5 m de long.
– Pour les machines à laver équipées d’un Aqua Control, il existe des
flexibles de 2,0 m, 2,9 m et 3,9 m.
Attention! N’utiliser en aucun cas des morceaux de tuyau en tant que
rallonge!
Les bagues d’étanchéité se trouvent soit dans les écrous en plastique,
3
soit dans les accessoires fournis avec l’appareil. Ne pas utiliser d’autres
bagues d’étanchéité!
0 1. Raccorder le tuyau présentant le raccordement
coudé à la machine.
Attention! Visser l’écrou en plastique du rac-
cord à vis à la main.
2. Raccorder le tuyau présentant le raccordement droit à un
robinet d’eau possédant un filet de R 3/4 (pouces).
Attention! Visser à la main les écrous en plastique situés
sur les raccordements à vis.
3. Ouvrir lentement le robinet d’eau avant de mettre la
machine à laver en service pour s’assurer que le raccordement est étanche.
49
Instructions d’installation et de raccordement
Evacuation de l’eau
Le tuyau de refoulement de l’eau peut être soit raccordé à un siphon,
soit être placé directement dans un lavabo ou un évier, ou encore dans
une baignoire.
Utiliser exclusivement des tuyaux d’origine en tant que rallonges (posés
sur le sol, sur une longueur de 3 m max. et à une hauteur ne dépassant
pas 80 cm). Des tuyaux de refoulement de 2,7 et 4m sont disponibles
auprès du service après-vente.
Ecoulement de l’eau dans un siphon
La douille équipant le bout du tuyau peut être raccordée sur tous les
types de siphons standard.
0 Maintenir la surface de jonction entre la douille et le siphon au moyen
d’un collier de serrage.
Ecoulement de l’eau dans un évier
Lorsque le tuyau de refoulement est placé
dans un évier ou dans un lavabo, utiliser le
coude livré avec l’appareil pour l’empêcher
de glisser.
Dans le cas contraire, le tuyau pourrait être
éjecté hors du lavabos sous la pression de
l’eau refoulée.
Les petits éviers ne sont pas appropriés!
0 Fixer le coude au robinet d’eau ou au mur
au moyen du trou prévu à cet effet.
Hauteur de refoulement supérieure à 1m
Chaque machine à laver possède une pompe à lessive permettant de
3
pomper l’eau de lavage. Le liquide est pompé dans le tuyau de refoule-
ment jusqu’à une hauteur de refoulement de 1m, hauteur calculée à
partir de l’embase de la machine.
0 Prière de contacter le service après-vente AEG si la hauteur de refoule-
ment devait excéder 1m.
50
Instructions d’installation et de raccorde-
Caractéristiques techniques
Hauteur x largeur x profondeur 85x60x60cm
Profondeur hublot ouvert 95cm
Réglage en hauteur ca. +10/-5mm
Poids à vide ca. 85kg
Quantité de linge (en fonction du programme) max. 5kg
Domaine d’utilisation Ménage
Vitesse de rotation du tambour, lavage max. 53tr./min
Vitesse de rotation du tambour, essorage voir la plaque signalétique
Pression de l’eau 1-10bar
(=10–100N/cm
2
= 0,1–1,0MPa)
-1
51
Adresses du service après-vente
ADRESSES DU SERVICE APRÈS-VENTE
A + T Hausgeräte AG
Kundendienst AEG
Industriestraße 10
5506 Mägenwil
Service
Eine Tel.-Nr. für die ganze Schweiz
ServicePhon 0848 848 348
ServiceFaxoi 062/889 95 85
Ersatzteildienst
Ersatzteilverkauf ganze Schweiz
Telefon 0848 848 028
Faxifon 062/889 94 90
Regionalbüro Westschweiz:
1028 Préverenges
Le Trési 6,
Verkauf Tel. 021/803 24 15
Verkauf Fax 021/803 25 24
Regionalbüro Tessin:
6616 Losone
Centro Montana
Verkauf Tel. 091/791 14 12
Verkauf Fax 091/792 18 03
52
Zudem besteht ein dichtes Netz
von AEG-Servicestellen.
Nous disposons en outre d’un réseau
de points de Service après-vente AEG.
Esiste inoltre una rete di centri
di servizio AEG.
Conditions de garantie
CONDITIONS DE GARANTIE
Conditions de garantie:
Nous vous félicitons pour l’acquisition de cet appareil et espérons qu’il vous donnera
pleine satisfaction. Mais cette joie devra se poursuivre également aprés son achat! Si,
malgré une connexion et une mise en place correctes, une panne devait néanmoins se
produire, celle-ci sera réparée par nous, dans le cadre des directives de la FEA (Association Suisse des Fabricants et Fournisseurs d’Appareils électrodomestiques).
Début et durée de la garantie intégrale:
La garantie prend effet au moment de la vente ou de la remise de l’appareil, acheté en
Suisse; elle devra être documentée au moyen d’une facture, d’un bon de garantie ou
d’autres pièces. Nous prendrons à notre compte, pendant 12 mois, l’ensemble des frais
de matérial, de main-d’œuvre et de déplacement. La garantie est de 2 saisons de chauffage pour les installations de chauffage électriques.
Garantie sur les réparations:
En cas de réparation de l’appareil, la garantie de matérial couvrira les pièces de
rechange pendant la durée mentionnée ci-dessus.
Les conditions de garantie ne sont plus valables en cas de:
Intervention de tiers non autorisés, emploi de pièces de rechange non originales, erreurs
de maniement; effets des intempéries; dégâts aux parties en verre et en matière plastique; dégâts dus à des facteurs extérieurs ou à la force majeure; dégâtes à l’emplace-
ment choisi.
53
Index de mots-clé
INDEX DE MOTS-CLÉ
A
Additifs . . . . . . . . . . . . . . . . . . . . . . 10, 17, 22
liquides . . . . . . . . . . . . . . . . . . . . . . . .10
Affichage du déroulement du programme 24
Amidon . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Amidonner . . . . . . . . . . . . . . . . . . . . . . .12
Arrêt cuve pleine . . . . . . . . . . . . . . . . . .20
Arrêt sans essorage . . . . . . . . . . . . . . . . . . . 20
Assouplisseur . . . . . . . . . . . . . . . . . . . . . . . . 10
, 22
, 27
, 25
B
Blanc . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
C
Calcaire . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
Conditions de garantie . . . . . . . . . . . . . . . . 53
Couleurs . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Court . . . . . . . . . . . . . . . . . . . . . . . . . . .13
, 26
D
Départ différé . . . . . . . . . . . . . . . . 11, 20, 23
Détachant . . . . . . . . . . . . . . . . . . . . . . . . . . 22
E
Eau
anticalcaire . . . . . . . . . . . . . 9
dureté . . . . . . . . . . . . . . . . . . . . . . . . . .9
vidange . . . . . . . . . . . . . . . . . . . . . . . .12
Economique . . . . . . . . . . . . . . . . . . . . . .11
Entretien facile . . . . . . . . . . . . . . . . . . .12
Essorage . . . . . . . . . . 11
, 10, 17, 22
, 17
, 25
, 26
, 26
, 12, 18, 20, 24, 27
I
Interruption du programme . . . . . . . . . . . . 24
L
Laine . . . . . . . . . . . . . . . . . . . . 12, 16, 26, 27
Lavage à la main . . . . . . . . . . . . . . 12
Lin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Linge
blanc . . . . . . . . . . . . . . . . . . . . . . 16
d’entretien facile . . . . . . . . . . . . 16
de couleur . . . . . . . . . . . . . 15
délicat . . . . . . . . . . . . .12
double-couche . . . . . . . . . . . . . . . . . . . . 15
lavable à la main . . . . . . . . . . . . . . . .12
légèrement sale . . . . . . . . . . . . . . . . . .9
n’est pas bien lavé, . . . . . . . . . . . . . . . . . 34
particulièrement fragile . . . . . . . . . . . . . 16
, 26, 27
, 26, 27
, 26, 27
, 16, 26, 27
, 15, 16, 26, 27
, 26
, 13
M
Microfibres . . . . . . . . . . . . . . . . . . . . . . . . . .16
Multi-afficheur . . . . . . . . . . . . . . . . . . . . . .55
Multiafficheur . . . . . . . . . . . . . . . 11
, 23, 24
O
Ouvrir la porte . . . . . . . . 21, 25, 32, 37, 40
P
Pied réglable automatique . . . . . . . . . 10, 46
Plaque signalétique . . . . . . . . 10
Pompe à lessive . . . . . . . . . . . . . . . . . . 10
Prélavage . . . . . . . . . . . . . . . . . . . 12
Produit
de lessive liquide . . . . . . . . . . . . . . . . . . .22
de trempage . . . . . . . . . . . . . . . . . . . 10
Produits
d’entretien . . . . . . . . . . . . . . . . . . . . . . . .10
lessive . . . . . . . . . . . . . . . . . . . . . . . . 17
lessiviels . . . . . . . . . . . . . . . . . . . . . . . . . .10
, 41, 47, 55
, 36
, 19, 26
, 22
, 22
R
Refroidissement lessive . . . . . . . . . . . . 37, 39
Résidus de produits de lessive . . . . . . . . . . .34
Rideaux . . . . . . . . . . . . . . . . . . . . . 15
Rincage + . . . . . . . . . . . . . . . . . . . . . . . . . . .38
Rinçage additionnel . . . . . . . . . . . . . . . . . . .37
Rinçage assouplissant . . . . . . . . . . . . . . . . .27
Rinçage délicat . . . . . . . . . . . . . . . . . . . 12
, 16, 26
, 27
S
Sécurité programme . . . 21, 25, 32, 33, 40
Service après-vente . . . . . . . . 29
Soie . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Surdosage . . . . . . . . . . . . . . . . . . . . . . . 11
Synthétiques . . . . . . . . . . . . . . . . . . . . . . . . .16
, 30, 52, 55
, 16
, 25
T
Taches . . . . . . . . . . . . .9, 10, 13, 22, 26, 34
Textiles mixtes en coton . . . . . . . . . . . . . . .16
Trempage . . . . . . . . . . . . . . . . 13
, 19, 22, 26
U
Update . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14
V
Vanne ECO . . . . . . . . . . . . . . . . . . . . . . 14, 36
Vidange . . . . . . . . . . . . . . . . . . . . . . . . . 12
, 25
54
Service après-vente
SERVICE APRÈS-VENTE
Au chapitre «Que faire, si ...» sont rassemblés quelques défauts auxquels
vous pouvez remédier vous-même. Consultez-le d’abord en cas de panne.
Si vous ne trouvez pas d’indications, veuillez vous adressez à votre point
de service après-vente. (Vous trouverez les adresses et numéros de téléphone dans la section «Adresses du service après-vente».)
En tout état de cause, veuillez bien préparer l’entretien. Vous faciliterez
ainsi le diagnostic et permettrez de déterminer rapidement si une intervention du service après-vente s’impose. Notre liste de contrôle vous
permet de rassembler des informations importantes avant l’entretien
téléphonique:
Notez le numéro PNC et le numéro S.
Vous les trouverez tous les deux sur
la plaque signalétique à la face
intérieure du hublot de votre
machine à laver.
......................................................
PNC
......................................................
S-No.
Consignez si possible aussi par écrit et avec précision:
• Comment se manifeste la défaillance?
• Dans quelles circonstances la défaillance
survient-elle?
• Le multi-afficheur donne-t-il un
message d’erreur? (( et un chiffre)?
Quand devez-vous aussi supporter des frais pendant la période de
garantie?
– lorsque vous auriez pu éliminer vous-même l’erreur à l’aide du
tableau de dépannage (voir section «Que faire si ...»)
– Lorsque le technicien du service après-vente doit se déplacer à plu-
sieurs reprises parce que, avant son intervention, il n’a pas reçu toutes
les informations importantes et qu’il doit maintenant par exemple
aller chercher des pièces de rechange. Vous pouvez éviter la multiplication de ces déplacements en préparant correctement votre appel
téléphonique comme indiqué ci-dessus.
55
AEG Hausgeräte GmbH
Postfach 1036
D-90327 Nürnberg
http://www.aeg.hausgeraete.de
© Copyright by AEG
822 942 085 - 01 - 1099
Loading...
