AEG 8359D-M, 835D-M, 835D-B User Manual [nl]

Page 1
835 D / 8359 D
Dunstabzugshaube Fume Extractor Hood Afzuigkap
Montage- und Gebrauchsanweisung Installation and Operating Instructions Montage- en gebruiksaanwijzing
Page 2
34
Page 3
Inhoud
Algemeen 36
Afzuigversie 36 Filterversie 37
Aansluiting op het electriciteitsnet 38
Veiligheidsvoorschriften voor de electriciën 38
Technische gegevens 39
Montage 40
Veiligheidsvoorschriften voor de monteur van de keukenmeubels 40 Montage 42
Functioneren van de afzuigkap 44
Veiligheidsvoorschriften voor de gebruiker 45
Onderhoud 46
Metalen vetfilter 46 Het metalen vetfilter uitnemen 46 Koolstoffilter 47 Lampje vervangen 48
Reiniging 49
Speciale accessoires 49
Servicedienst 49
35
Page 4
Algemeen
Afzuigversie
● De kap wordt als een afzuigapparaat geleverd en kan ook gebruikt worden voor een filterfunctie, door een koolstoffilter aan te brengen (speciaal accessoir).
● Hiervoor hebt U het originele AEG-kolenfilter nodig. (zie speciaal accessoir).
● De lucht wordt naar buiten afgevoerd door middel van een buis die vastgemaakt wordt aan de verbindingsflens A. Fig. 1.
● Voor de filterversie dient de afvoerbuis een ø te hebben van 150 mm. (speciaal accessoir).
● Monteer de verbindingsring op de bovenkant van de kap met twee schroeven. Vervolgens brengt u een buis aan die lang genoeg is om naar buiten toe te voeren . Afb.1.
A
Afb. 1
● Voor verbinding van de kap met de telescoopbuis in de muur, dient U bij voorkeur een onontvlambare afvoer ABS 120 E-Nr. 942 118 609 te gebruiken uit het aanbod van onze speciaal accessoir.
36
Page 5
Filterversie
● De lucht wordt gefilterd door een koolstoffilter en teruggevoerd in de keuken door het rooster boven de afvoer.
● Voor de filterfunctie hebt U een originele kolenfilter AEG KF 825 nodig (zie de speciale accessoires).
● Bevestig de deflector met twee schroeven ø 3.5 x 6.5. Afb.2.
Afb. 2
37
Page 6
Aansluiting op het electriciteitsnet
Veiligheidsvoorschriften voor de electriciën
Controleer, alvorens tot het aansluiten van het apparaat over te gaan, of de op het plaatje vermelde spanning overeenkomt met de netspanning. Als het apparaat voorzien is van een stekker, kan die in alle stopcontacten gestoken worden die volgens de normen geïnstalleerd en goed toegankelijk zijn. Mocht een vaste aansluiting noodzakelijk zijn, dan moet de kap uitsluitend geïnstalleerd worden door een electriciën die ingeschreven is bij het daartoe competent electriciteitsbedrijf. Voor de installatie is een schakelaar, die geschikt is voor elk aantal polen, nodig met een contactbreedte van minstens 3 mm. De functie van schakelaar kan bij voorbeeld vervuld worden door zekeringen, (patroonzekeringen moeten uit de zekeringenhouder gehaald worden), foutstroomschakelaars en beschermers met een opening van meer dan 3 mm. Wij wijzen elke verantwoordelijkheid voor afwijkingen, die veroorzaakt worden door het niet respecteren van bovenstaande voorschriften, af.
De toepassing van de stekker direct boven de kap of boven een keukenkastje, dat boven de kap hangt, heeft twee voordelen:
1. De stekker is niet zichtbaar
2. Wanneer dat nodig is, kunt U het apparaat losmaken door de stekker uit het stopcontact te halen.
Aansluiting op het electriciteitsnet
230 V - door een vaste voedingslijn met stekker (De vaste aansluiting mag alleen door een gekwalificeerde electriciën aangelegd worden).
38
Page 7
Technische gegevens
Afmetingen (835 D): Hoogte x Breedte x Diepte (cm): 84-117 x 59,9 x 51.5 Afmetingen (8359 D): Hoogte x Breedte x Diepte (cm): 84-117 x 89,9 x 51.5
Aaansluitwaarde van annsluiting 185 W Motor van de ventilator: 1 x 160 W
Verlichting: 2 x 9 W Lengte van het snoer: 100 cm Vermogens van de ventilator (standen), standen van de
ventilator volgens IEC 61591 (Afzuigversie) afzuigcapaciteit:
1 218 m3/h 2 337 m3/h 3 406 m3/h i 527 m3/h (Filterversie) afzuigcapaciteit: 1 156 m3/h 2 240 m3/h 3 261 m3/h i 308 m3/h Gat voor de afvoer van dampen met Ø 150 mm
39
Page 8
Montage
Veiligheidsvoorschriften voor de monteur van de keukenmeubels
● In het geval van functioneren in de afzuigversie, moet de afvoer een doorsnede hebben van Ø 150 mm.
● Als de walmen door de muur heen naar buiten worden afgevoerd, dan moet u een telescopische buis MKZ voor de muur kopen (met afvoer naar buiten en inlaten van lucht) E­Nr.942 118 609 (Ø 150mm) die optioneel bij ons te verkrijgen is.
● Bij het monteren van de kap moet rekening gehouden worden met de volgende minimumafstanden boven het vuur:
electrisch fornuis: 600 mm gasfornuis: 650 mm kolen- of oliefornuis: min 700 mm
● De afgezogen lucht moet niet in schoorsteenpijpen of uitlaatkanalen voor verbrandingsgassen geleid worden. Het is niet toegestaan de afgezogen lucht naar kanalen te leiden die dienen tot de ventilatie van ruimtes waar verbrandingsinstallaties aanwezig zijn.
● Wanneer men de afgezogen lucht naar schoorsteenpijpen of afvoerkanalen voor verbrandingsgassen wil leiden, die niet meer gebruikt worden, is het wenselijk daarvoor toestemming te vragen aan het daartoe bevoegde controle­orgaan. Voor het wegleiden van afgezogen lucht dienen de voorschriften van de bevoegde instanties opgevolgd te worden.
● Als het apparaat wordt gebruikt in de afzuigversie, dient men een ventilatiegat te voorzien van voldoende grote afmetingen, ongeveer gelijk aan de doorsnede van het uitlaatgat.
40
Page 9
● Op grond van regionale bouwvoorschriften is het gebruik van afzuigkappen en verbrandingsapparaten die met een schoorsteen verbonden zijn, zoals kolen- of oliekachels en “gasapparatuur”, binnen dezelfde ruimte, onderworpen aan bepaalde beperkingen.
● Het Besluit op de verbrandingsinstallaties staat, in deze ruimtes, een maximale onderdruk van 0,04 bar toe.
● Het veilig functioneren van de afzuigkap samen met apparaten die verbonden zijn met een schoorsteen wordt slechts gegarandeerd als de ruimte en/of het appartement (combinatie lucht/ ruimte) van buiten af gelucht worden door een geschikt ventilatiegat van circa 500-600 cm2, om te voorkomen dat zich een onderdruk voordoet tijdens het functioneren van de kap. Als U twijfels heeft, wendt U zich dan tot de verantwoordelijke instelling of tot de bouwinspectie.
● Aangezien voor ruimtes waar geen verbrandingsapparaten genstalleerd zijn, de regel geldt: “uitlaatgat gelijk aan ventilatiegat”, kan een gat van 500-600 cm2, dus van grotere afmetingen, het rendement van de afzuiging benadelen.
● Het gebruik van de kap in de filterversie in de geciteerde omstandigheden zal eenvoudig en veilig zijn en er hoeft geen rekening gehouden te worden met de bovenstaande voorschriften.
● Het gebruik van de kap in de afzuigversie zal slechts optimaal blijken te zijin wanneer rekening gehouden wordt met het volgende: — korte en rechte uitlaatbuizen — bochten in de uitlaatbuizen tot een minimum beperken — de buizen niet met scherpe, maar lichtgebogen hoeken
aanbrengen
— doorsnede van de buis zo mogelijk groot (min. 150 mm
doorsnede).
● Het niet respecteren van deze basisregels brengt drastische verminderingen van het rendement met zich mee, en een groter lawaai tijdens het functioneren van de kap.
41
Page 10

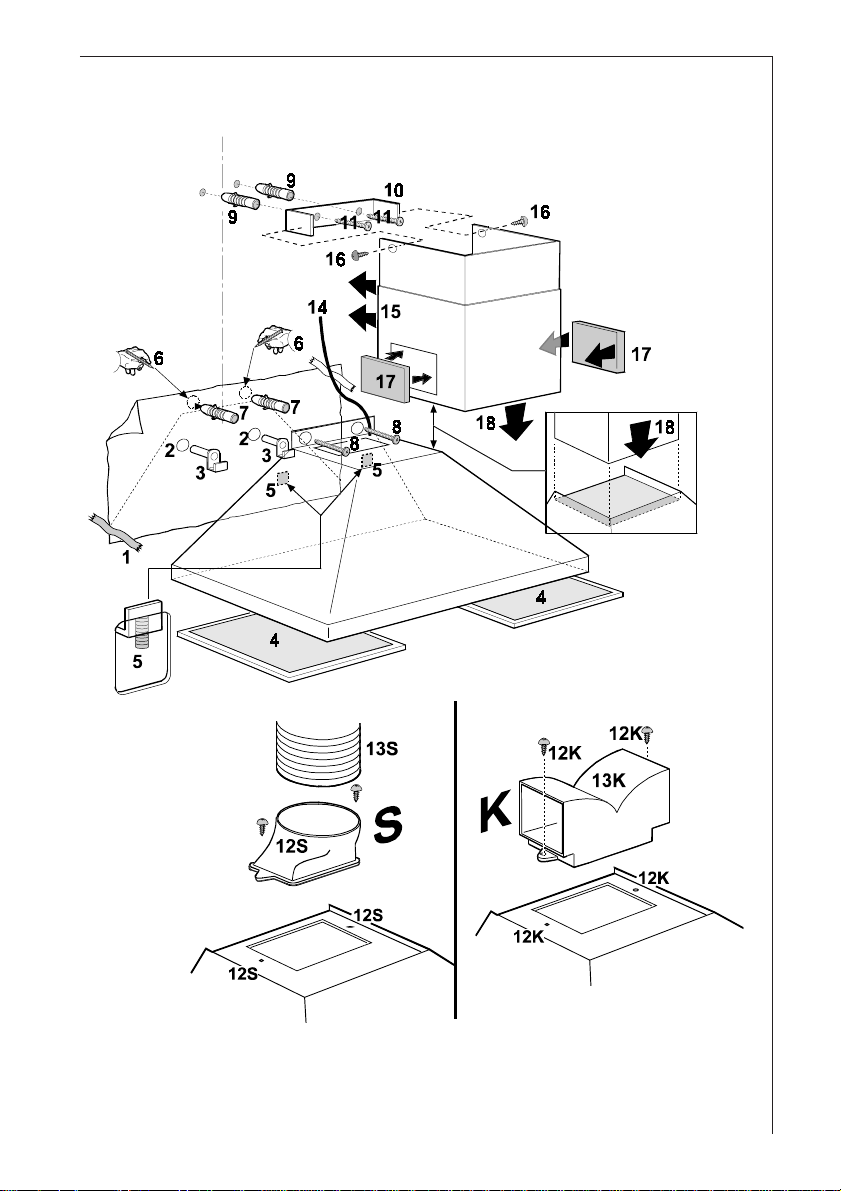

Het monteren - Afb.3
● Plaats het boorpatroon tegen de muur (1) aan en markeer de twee punten waar de gaten geboord moeten worden. Boor de gaten (2 x ø 12mm) (2).
● Breng de twee bijgeleverde haken met pluggen aan (3).
● Haak de kap aan de schoorsteen en zet hem waterpas door middel
van de stelschroeven (5).
● Verwijder de metalen vetfilters (4) en markeer twee gaten op de muur (6). Til de kap van de haken af en boor de gaten (2 x ø 8mm) waar de merktekens zijn. Breng de pluggen in de gaten (7) aan en hang de kap weer op. Bevestig de kap definitief (8) met twee schroeven (2 x ø 5 x 45mm).
● Bevestig de steun van de schoorsteen (10) met pluggen ø 8mm (9) en schroeven ø 5 x 45mm (11) op 3-4mm onder het plafond, goed in het midden ten opzichte van de kap eronder en perfect horizontaal.
● Afzuigversie: monteer de verbindingsring (S) op de bovenkant van de kap met twee schroeven ø 3.5 x 6.5mm (12S). Vervolgens brengt u een buis aan die lang genoeg is om naar buiten toe te voeren (13S). Filterversie: bevestig dan de deflector (13K) definitief met twee schroeven ø 3.5 x 6.5mm (12K).
● Voer de elektrische aansluiting uit (14) (zie hoofdstuk “elektrische aansluiting”.
● Breng de schoorsteen (15) aan en bevestig hem aan de bovenkant aan de steun van de schoorsteen met twee schroeven ø 3 x 9mm (16). Laat het onderstuk van de schoorsteen naar beneden zakken en plaats het op de bovenkant van de kap (18).
● Plaats tenslotte de roostertjes (17) op beide zijkanten van de schoorsteen.
42
Page 11
Afb. 3
43
Page 12
Functioneren van de afzuigkap
● De afzuigkap is voorzien van een motor met regelbare snelheid. Men raadt aan de kap enkele minuten voordat U begint te koken aan te zetten, en na het koken nog 15 minuten aan te laten, zodat met zekerheid alle luchtjes geëlimineerd worden. De schakelaars bevinden zich aan de voorkant van het apparaat:

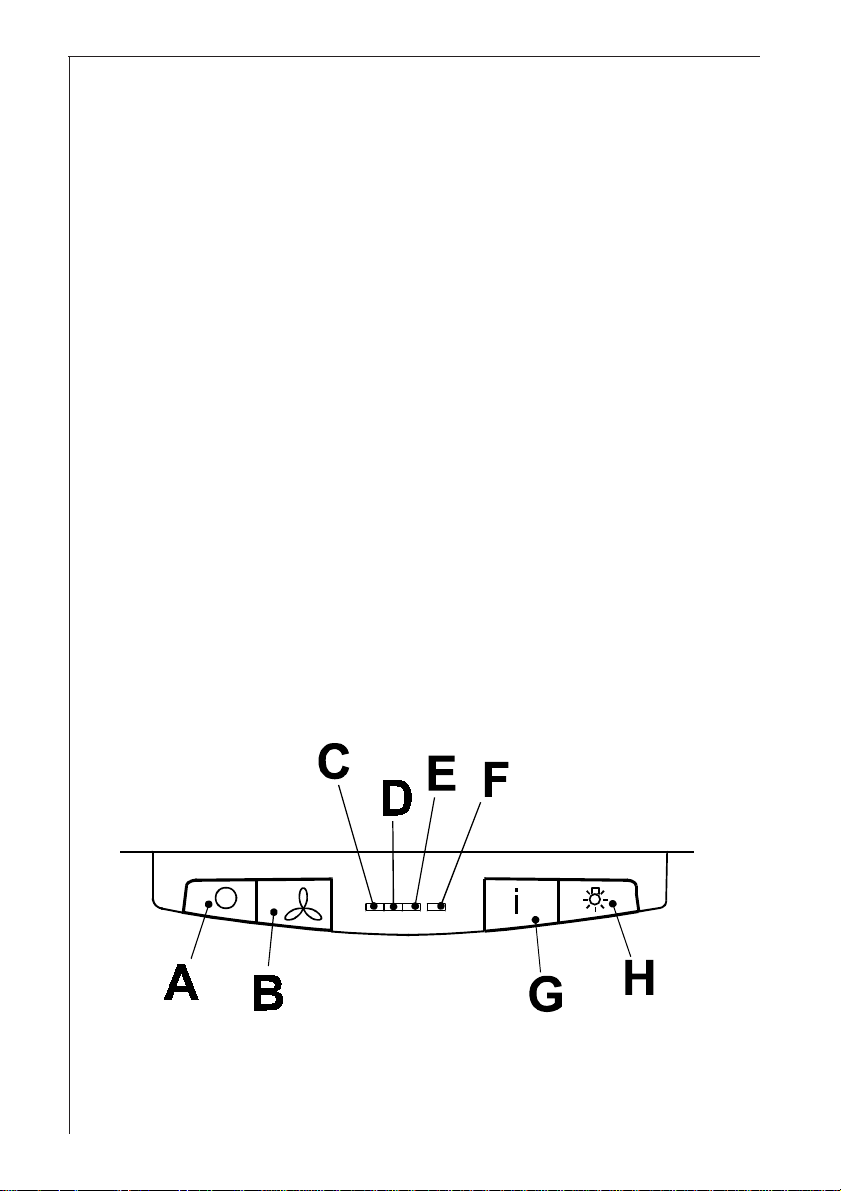

A – Motor OFF knop B – Motor ON knop en keuzeknop motorstanden 1-2-3-1-2.. C – LED snelheid 1 D – LED snelheid 2 E – LED snelheid 3 F – LED indicator intensiefstand G – ON knop intensieve snelheid Deze snelheid wordt gebruikt als zich een speciaal sterke concentratie kookgeuren voordoet (b.v. met bakken, vis koken enz.). De hoge snelheid blijft aan voor ongeveer 5 minuten en gaat dan automatisch terug op de snelheid die eerder was ingesteld (1,2 of 3), of hij gaat uit als er geen snelheid was ingesteld. Voor het beëindigen van de hoge snelheid voordat de 5 minuten verlopen zijn drukt u op knop A of knop B. H – OFF-ON schakelaar voor de verlichting
Mocht de kap niet goed werken, schakel hem dan even uit voor ongeveer 5 seconden door de stekker uit het stopcontact te trekken. Steek hem er dan weer in en probeer de kap nogmaals voordat u er de Technische Dienst bijhaalt.
44
Page 13
Veiligheidsvoorschriften voor de gebruiker
● Men raadt aan de vlammen niet onbedekt te laten, om te voorkomen dat te grote hitte het apparaat kan beschadigen. In het geval van gas-, olie- of kolenfornuizen moeten open vlammen in elk geval voorkomen worden.
● Bovendien, wanneer er gefrituurd wordt, moet de friteuse op het fornuis of op het aanrecht onder controle gehouden worden.
● De olie in de friteuse zou in brand kunnen vliegen door oververhitting.
● Het gevaar op het in brand vliegen is groter wanneer men met niet schone olie werkt.
● Men wijst erop dat oververhitting een oorzaak kan zijn van brand.
● Onder de kap dient niet geflamboyeerd te worden.
● Voor welke werkzaamheden aan de kap dan ook, ook
als er bijvoorbeeld een lampje vervangen moet worden,
is het noodzakelijk het apparaat los te maken van het elektriciteitsnet (de schroefzekeringen uit de
zekeringenhouder halen of de automatische schakelaar uitzetten).
● Het is belangrijk de kap geregeld schoon te maken en het filter te vervangen, als dit niet gebeurt kan het zich vastzetten van vet brandgevaar opleveren.
45
Page 14
Onderhoud
● Alvorens welke werkzaamheden dan ook uit te voeren,
dient de afzuigkap losgemaakt te worden van zijn elektrische voeding.
Metalen vetfilter
● De taak van de vetfilter is het opnemen van alle vetdeeltjes die bij het koken gevormd worden. De filter wordt zowel gebruikt bij de afzuigversie als bij de recyclingversie. Belangrijk: de metalen vetfilters moeten om de 4 weken gedemonteerd en gewassen worden in de vaatwasser of met de hand.
Het metalen vetfilter uitnemen
● Om het vetfilter te verwijderen drukt U hem eerst naar de achterkant van het apparaat en trekt U hem vervolgens naar beneden weg. Afb. 4.
Reinigen met de hand
Vetfilters ongeveer een uur in heet water met een vetoplossend reinigingsmiddel inweken en daarna met heet water afspuiten. Dit eventueel herhalen. De afgedroogde vetfilters weer inzetten.
Vaatwasser
Vetfilters in de vaatwasser zetten, reinigen bij het intensiefste reinigings-programma en de hoogste temperatuur, minstens 65°C.Dit eventueel herhalen. De afgedroogde vetfilters weer inzetten. Het wassen van de metalen filters in de vaatwasser kan een klein kleurverschil van de filters veroozaken, hetgeen geen enkele invloed heeft op zijn functioneren.
● Maak de behuizing binnenin alleen schoon met een warme oplossing van een schoonmaakmiddel (geen brandende schoonmaakmiddelen, borstels of schuurpoeders gebruiken).
46
Afb. 4
Page 15
Koolstoffilter
● Het koolstoffilter wordt gebruikt wanneer men de afzuigkap voor een filterfunctie wil benutten.
● Daarvoor hebt U het originele AEG-koolstoffilter nodig (zie speciale accessoires).
● Deze mag noch gewassen, noch opnieuw gebruikt worden.
● Als regel dient het koolstoffilter om de vier maanden
vervangen te worden.

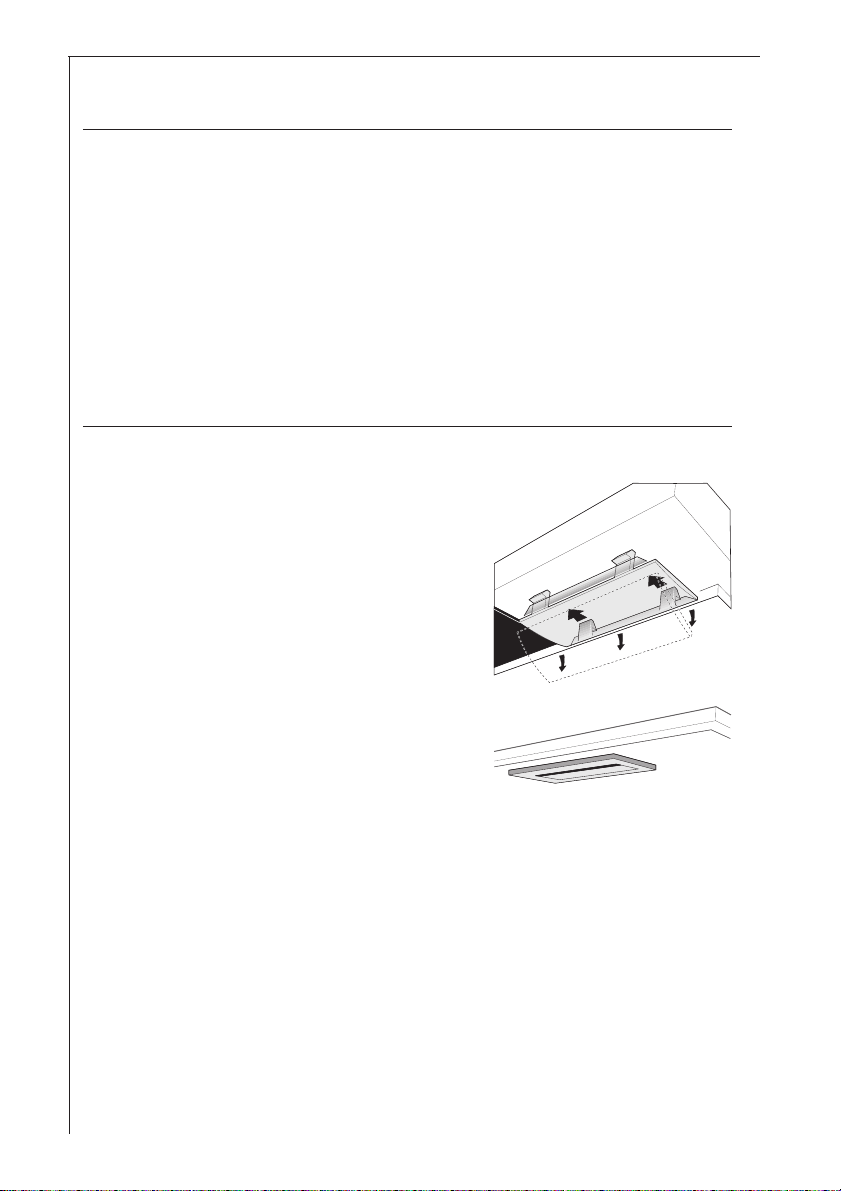

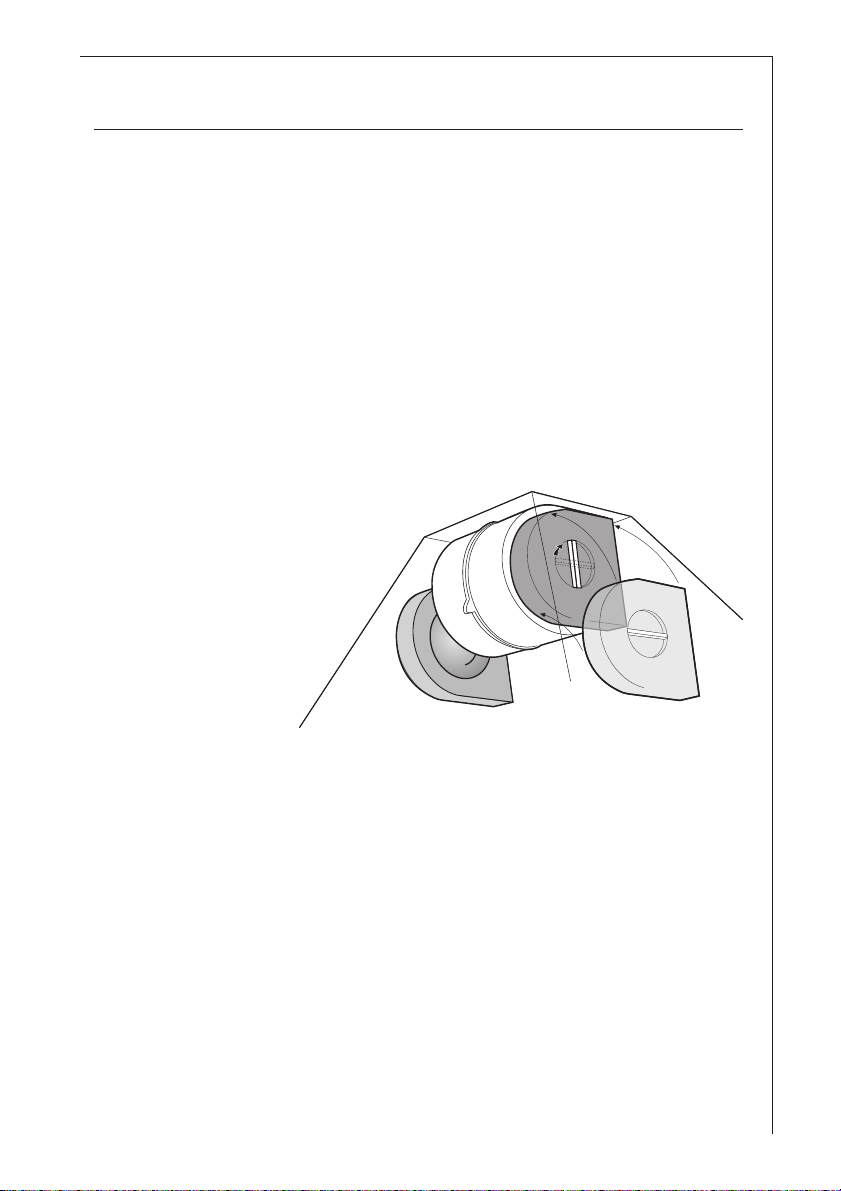

● Het monteren - Afb.5
Breng een filter aan rechts en links zodat ze beide protectieroosters van de rotor van de motor bedekken; draai vervolgens het handvat in het midden van de filters met de klok mee.
Afb. 5
● Voor het demonteren gaat u in omgekeerde volgorde te werk.
● Om een vervangend filter te bestellen wordt U verzocht de afkorting van het model en het serienummer aan te geven. Deze gegevens vindt U op het plaatje dat aan de binnenzijde van het apparaat is aangebracht.
● Het koolstoffilter kan bij de AEG service-dienst worden besteld.
47
Page 16
Attentie
● Het niet navolgen van de voorschriften voor het schoonmaken van het apparaat en voor de vervanging van de filters brengt brandgevaar met zich mee. Daarom raden we U aan deze voorschriften te respecteren.
● De producent wijst elke verantwoordelijkheid voor eventuele beschadigingen aan de motor of beschadiging door brand af, die te wijten zijn aan onjuist onderhoud of aan het niet respecteren van de bovenstaande veiligheidsvoorschriften.

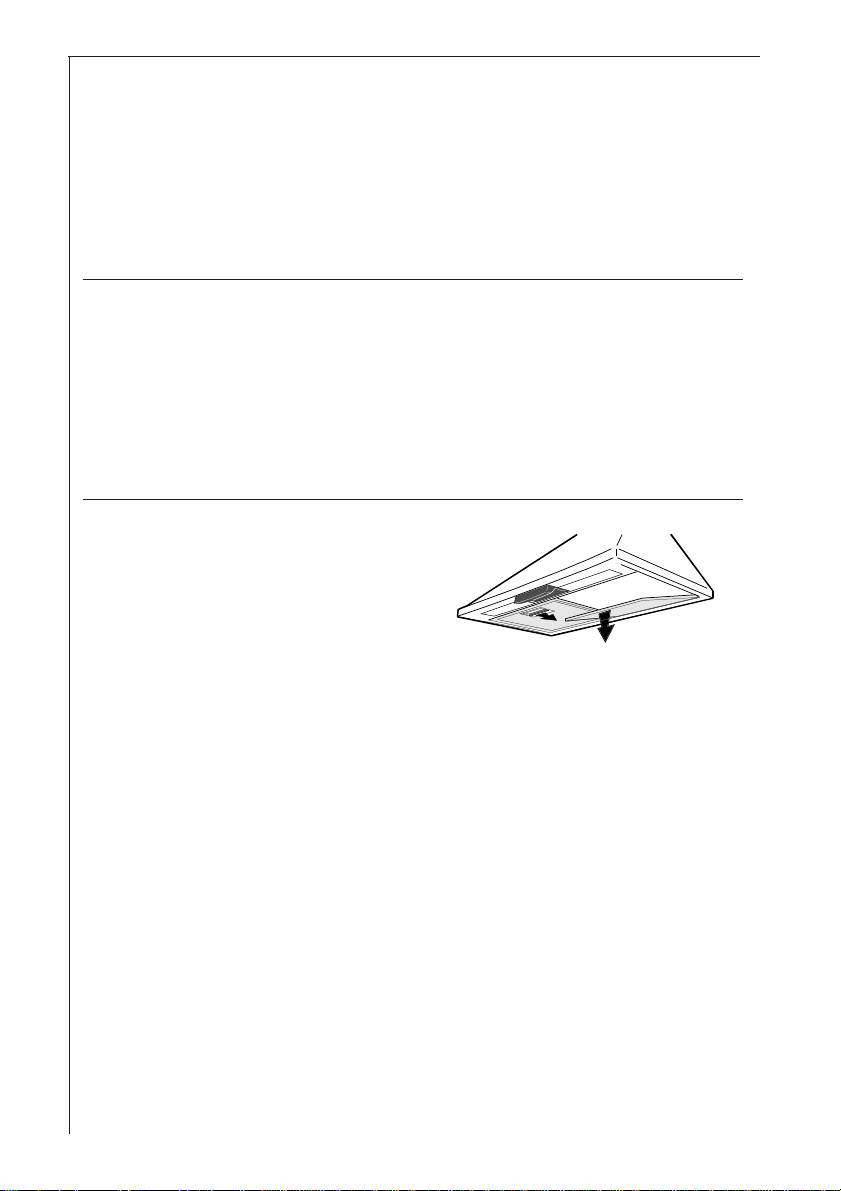

Lampje vervangen
● Maak het apparaat los van de elektrische voeding
● Verwijder de plafonière.. Afb. 6.
● Vervang het opgebrande lampje
met 2 lampje van max. 9 Watt.
● Als het lampje niet aangaat, controleer dan, voordat U
zich tot de servicedienst wendt, dat het goed vastgedraaid is.
● Sluit de plafonière.
48
Afb. 6
Page 17
Reiniging
● Attentie: voor het schoonmaken van de afzuigkap dient deze eerst losgemaakt te worden van de elektrische voeding. Niet met scherpe voorwerpen in het beschermingsrooster van de motor komen.
● Het buitenste delen wast U met een oplossing van een niet­agressief schoonmaakmiddel. Geen bijtende schoonmaakmiddelen, borstels of schuurpoeders gebruiken.
● Het paneel van de schakelaars en het filterrooster slechts met een vochtige doek en niet-agressieve schoonmaakmiddelen reinigen.
● Het is belangrijk dat geregeld wordt schoongemaakt en het filter wordt vervangen. Als dit niet gebeurt, kan het zich afzetten van vet brandgevaar met zich meebrengen.
Speciale accessoires
Muurtelescoopbuis MKZ E-Nr.942 118 609 Afvoerbuis ABS150 150 mm Ø 942 118 613 Koolstoffilter KF 825 942 118 627
Servicedienst
Indien U nadere uitleg nodig mocht hebben, of in geval van defecten, kunt U onze servicedienst bellen (zie de lijst van servicecentra). Wanneer U belt, verzoeken we U de volgende gegevens te verschaffen:
1. De afkorting van het model
2. Het serienummer (E-Nr.)
3. het fabrieksnummer (F-Nr.)
Deze gegevens zijn weergegeven op het plaatje dat U aan de binnenzijde van het apparaat vindt, nadat U het vetfilterrooster heeft geopend.
Wij behouden ons voor eventueel constructiewijzigingen of kleurveranderingen aan te brengen vanwege technologische ontwikkelingen.
49
Page 18
AEG Hausgeräte AG Postfach 1036 D-90327 Nürnberg
© Copyright by AEG
LI084A
