Allgemeines
Abluftbetrieb
● Die Dunstabzugshaube wird als Abluftgerät ausgeliefert und
kann durch den Einsatz eines Aktivkohlefilters
(Sonderzubehör) als Umluftgerät verwendet werden.
● Dazu benötigen Sie den original AEG Aktivkohlefilter (siehe
Sonderzubehör).
● Die Luft wird mit Hilfe eines an den Abluftstutzen A
anzubringenden Rohres ins Freie geleitet. Bild 1.
● Das Abluftrohr muß bei Abluftbetrieb einen Durchmesser von
150mm haben. (Sonderzubehör).
● Befestigen Sie den Abluftstutzen mit zwei Schrauben bevor
Sie den Abluftschlauch anschließen. Bild 1.
A

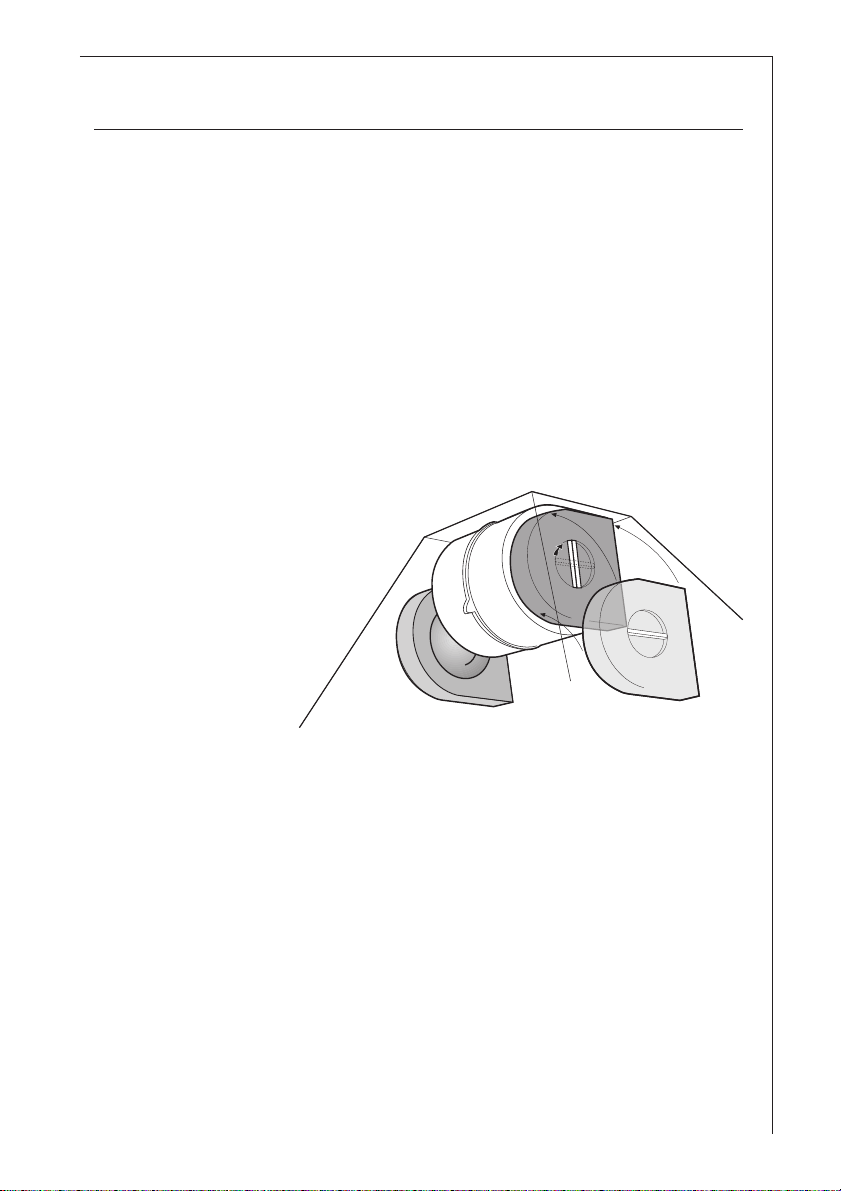

Bild 1
● Wird der Küchendunst durch die Außenwand ins Freie
geleitet, so benötigen Sie einen Mauerkasten MKZ,
E-Nr. 942 118 609 (150 mm Ø) aus unserem Sonderzubehör.
4
Umluftbetrieb
● Die Luft wird durch Kohlefilter gefiltert und durch das obere
Gitter am Abluftschacht wieder in die Küche geleitet.
● Für den Umluftbetrieb benötigen Sie den Original AEG
Aktivkohlefilter KF 825 (siehe Sonderzubehör).
● Den Luftleiter mittels zwei Schrauben Ø 3,5x6,5 mm
befestigen. Bild 2.
Bild 2
5
Elektroanschluß
Sicherheitshinweise für den Elektro- Installateur
Vor dem Anschluß des Gerätes darauf achten, daß die auf dem
Typschild verzeichnete Spannung der Netzspannung
entspricht.Falls das Gerät mit Stecker ausgerüstet ist, kann es
an jede vorschriftsmäßig installierte und gut zugängliche
Steckdose angeschlossen werden.
Bei erforderlichem Festanschluß darf die Dunstabzugshaube
nur durch einen beim zuständigen Elektrizitäts-Versorgungsunternehmen eingetragenen Elektro-Installateur
angeschlossen werden. Installationsseitig ist eine allpolige
Trennvorrichtung mit mind. 3mm Kontaktöffnungsweite
vorzusehen.
Als geeignete Trennvorrichtungen gelten z.B. Schalter,
Sicherungen (Schraubsicherungen sind aus der Fassung
herauszunehmen), FI-Schalter und Schütze mit einer
Kontaktöffnung von mehr als 3 mm.
Für Störungen, die wegen Nichtbeachtung der
o.g.Anweisungen auftreten, wird nicht gehaftet.
Die Anbringung der Steckdose direkt über der
Dunstabzugshaube hat zwei Vorteile:
1. Die Steckdose ist nicht sichtbar.
2. Sie können im Bedarfsfall das Gerät durch Ziehen
des Gerätesteckers leicht stromlos machen.
Anschluß
230 V - über festmontierte Zuleitung mit Stecker.
(Festanschluß nur durch den zugelassenen ElektroInstallateur.)
6
Technische Daten
Maße (835 D):
Höhe x Breite x Tiefe (in cm) 84-117 x 59,9 x 51,5
Maße (8359 D):
Höhe x Breite x Tiefe (in cm) 84-117 x 89,9 x 51,5
Gesamtanschlußwerte: 185W
Lüftermotor: 1 x 160 W
Beleuchtung: 2 x 9 W
Lange des Netzkabels: 100 cm
Lüfterleistungen (Stufen), Lüfterstufen nach IEC 61591
(Abluft) Stufe:
1 218 m3/h
2 337 m3/h
3 406 m3/h
i 527 m3/h
(Umluft) Stufe:
1 156 m3/h
2 240 m3/h
3 261 m3/h
i 308 m3/h
Abluftsystem 150 mm Ø
7
Montage
Sicherheitshinweise für den KüchenmöbelMonteur
● Das Abluftrohr muß bei Abluftbetrieb einen Durchmesser von
150 mm haben.
● Wird der Küchendunst durch die Außenwand ins Freie
abgeleitet, so benötigen Sie einen Teleskop-Mauerkasten
MKZ (mit Ab- und Zuluft) E-Nr. 942 118 609 aus unserem
Sonderzubehör.
● Bei Montage der Dunstabzugshaube sind folgende
Mindestabstände von der Kochstellen-Oberkante bis
Unterkante der Dunstabzugshaube einzuhalten:
Elektroherde 600 mm
Gasherde 650 mm
Kohle- und Ölherde min 700 mm
● Bei gleichzeitigem Betrieb der Dunstabzugshaube im
Abluftbetrieb und Feuerstätten darf im Aufstellraum der
Feuerstätte der Unterdruck nicht größer als 4PA (4x10-5 bar)
sein.
● Die Abluft darf nicht in einen Rauch- oder Abgasschorn–stein
eingeleitet werden. Das Einleiten der Abluft in einen Schacht,
welcher der Entlüftung von Aufstellungsräumen von
Feuerstätten dient, ist nicht zulässig.
● Bei Einleitung der Abluft in einen nicht in Betrieb befindlichen
Rauch- oder Abgaskamin ist es zweckmäßig, die
Zustimmung des zuständigen Schornsteinfeger–meisters
einzuholen.
Für die Abluftführung sind grundsätzlich die behörd–lichen
Vorschriften einzuhalten.
● Bei Betrieb als Abluftgerät ist für eine ausreichende
Zuluftöffnung in etwa der Größe der Abluftöffnung zu sorgen.
● Aufgrund von Länder-Bauvorschriften unterliegt der
gemeinsame Betrieb von Dunstabzugshauben und
kamingebundenen Feuerungsstätten, wie Kohle- oder Ölöfen
8
und Gas-Thermen im selben Raum, bestimmten
Einschränkungen.
● Der gemeinsame, gefahrlose Betrieb von kaminge–
bundenen Geräten und Dunstabzugshauben ist nur
gewährleistet, wenn Raum und/oder Wohnung (RaumLuftverbund) durch eine geeignete Zuluftöffnung von ca.
500-600 cm2 von außen belüftet sind und dadurch bei
laufender Dunstabzugshaube ein Unterdruck vermieden wird.
● Im Zweifelsfalle holen Sie bitte den Rat und die Zustimmung
des zuständigen Bezirks- Schornstein–fegermeisters oder
der örtlichen Baubehörde ein.
● Da in Räumen ohne Feuerungsstätte die Regel gilt:
“Zuluftöffnung so groß wie Abluftöffnung”, kann durch die
größere Öffnung von 500-600 cm2 der Wirkungsgrad der
Ablufteinrichtung beeinträchtigt werden.
● Der Betrieb der Haube als Umlufthaube ist unter den
genannten Umständen gefahrlos und unterliegt nicht den
obengenannten Vorschriften.
● Die Funktion der Dunstabzugshaube bei Abluftbetrieb ist nur
dann optimal, wenn folgendes beachtet wird:
— kurze, gerade Abluftstrecken
— möglichst wenige Rohrbögen
— Verlegung der Rohre nicht in spitzen Winkeln sondern
in flachen Bögen
— möglichst große Rohrdurchmesser (min. 150 mm Ø)
● Bei Nichtbeachtung dieser Grundsätze muß mit drastischen
Leistungsverlusten und erhöhten Betriebs–geräuschen
gerechnet werden.
9

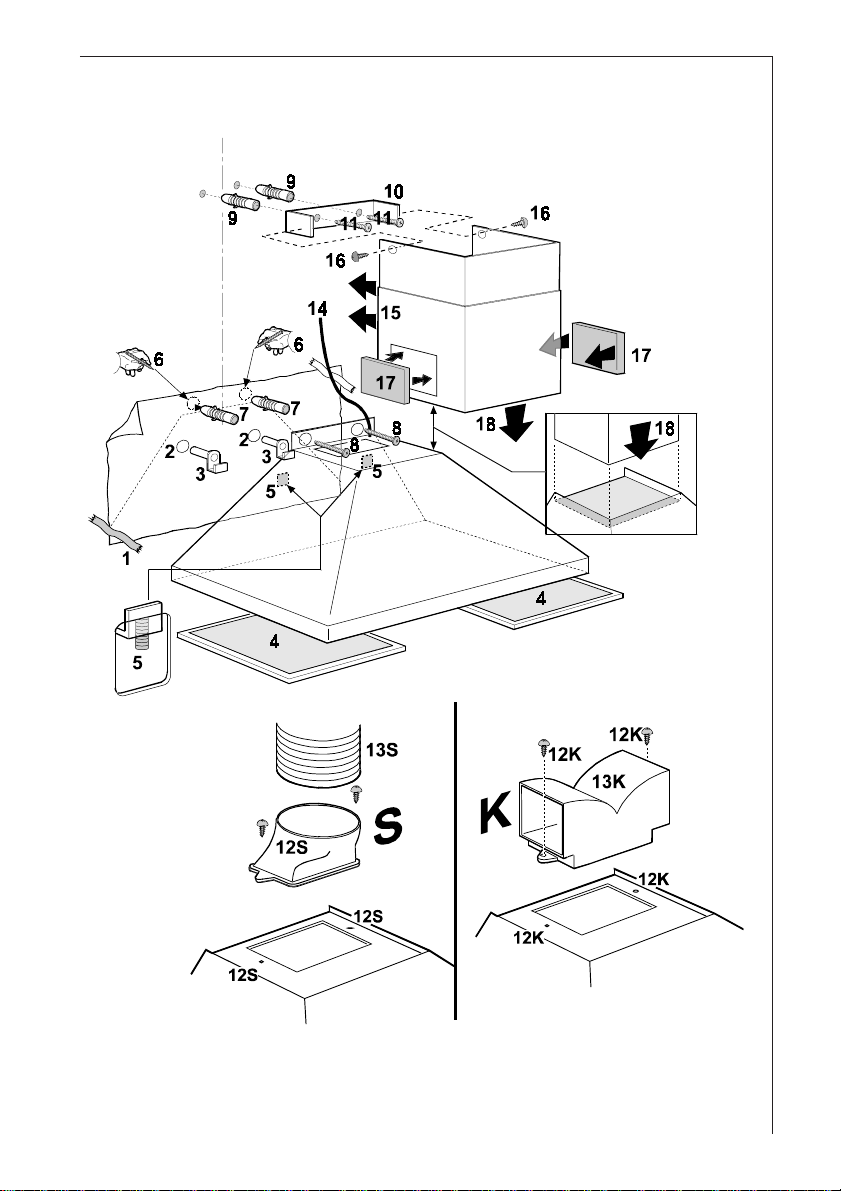

Montage - Bild 3
●●
● Bohrschablone an die Wand halten (1), zwei Löcher markieren und
●●
mit 12 mm Ø bohren (2).
●●
● Zwei Wandhaken mit Dübel (3) und metrischen Schrauben
●●
einsetzen und festschrauben.
●●
● Kaminhaube einhängen und mit den Madenschrauben an den
●●
Wandhaken waagerecht ausrichten (5).
●●
● Metallfettfilter abnehmen (4) und zwei Löcher an der Wand
●●
markieren (6). Kaminhaube wieder aushängen und markierte
Löcher mit einem Ø 8 mm Bohrer bohren. Dübel mit Ø 8 mm
einsetzen (7), Kaminhaube einhängen und mit zwei Schrauben Ø 5
x 45 mm als Sicherungsschrauben (8) befestigen.
●●
● Kaminhalteblech (10) mit Hilfe der Schrauben 5 x 45 mm (11) und
●●
8 mm Dübel (9) ca. 3-4 mm unterhalb der Decke, mittig und
waagerecht anbringen.
●●
● Bei Abluftbetrieb: Den Abluftstutzen (S) mittels 2 Schrauben Ø
●●
3,5x6,5mm (12S) oben auf der Kaminhaube befestigen; hierauf
einen entsprechend langen, bis ins Freie reichenden Abluftschlauch
einsetzen (13S).
Bei Umluftbetrieb: Den Luftleiter (13K) mittels zwei
Schrauben Ø 3,5x6,5 mm an den vorderen Löchern (12K)
befestigen.
●●
● Elektroanschluß herstellen (14) (siehe Kapitel
●●
„Elektroanschluß”).
●●
● Kamin einsetzen (15) und oben mit zwei Schrauben 3,0 x 9 mm
●●
(16) am Kaminhalteblech befestigen. Unteren T eil des Kamins auf
die erforderliche Länge ausziehen und auf der
Kaminhaubenoberseite einsetzen (18). Anschließend Schutzfolie
auf den Edelstahlflächen abziehen (falls vorhanden).
●●
● Nun an beiden Seiten des Schachtes die Luftgitter (17) einsetzen.
●●
10
Bild. 3
11

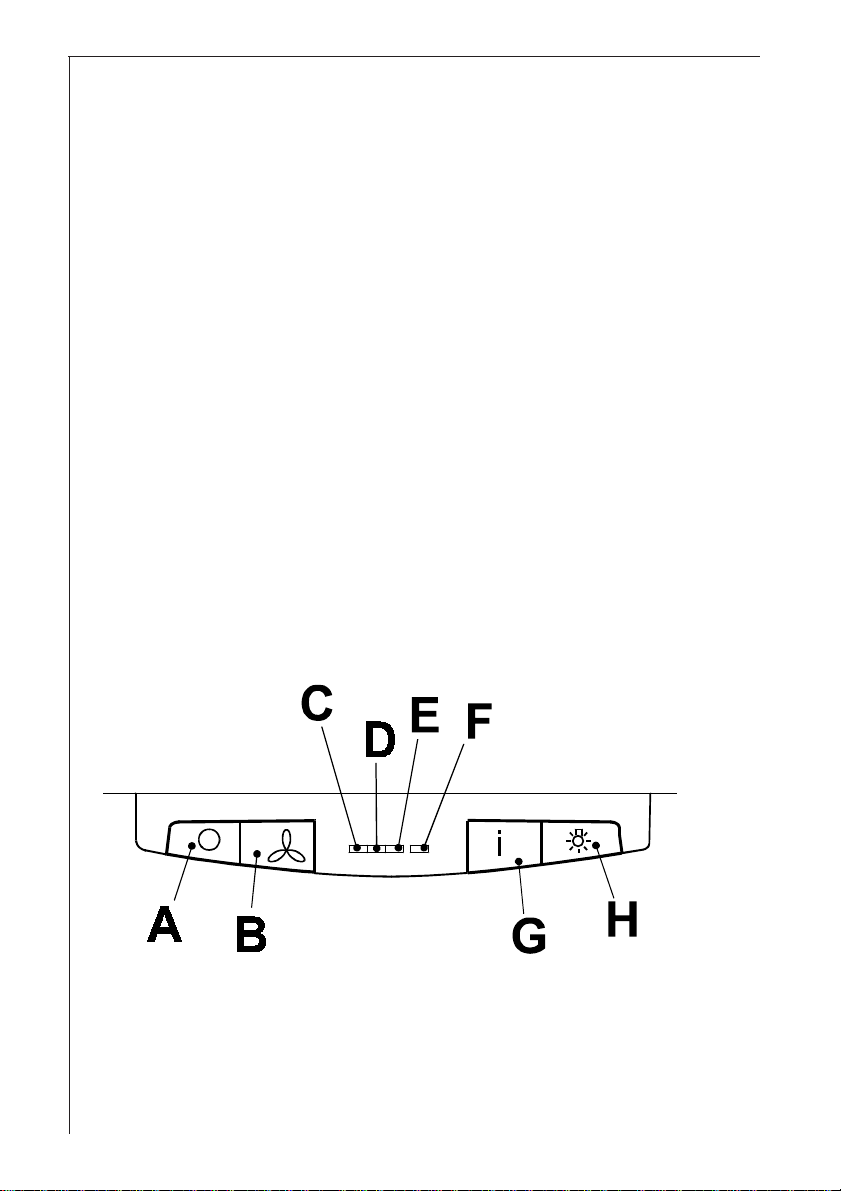

Bedienung der Dunsthaube
● Die Dunsthaube ist mit einem Motor mit regelbarer Drehzahl
ausgerüstet. Es ist ratsam, die Dunsthaube einige Minuten
vor Beginn des Kochens einzuschalten und sie ungefähr 15
Minuten nach dem Kochen weiterlaufen zu lassen, damit alle
Gerüche sicher entfernt werden. Auf der Vorderseite des
Gerätes befinden sich die Schalter:
A - Ausschalter
B - Einschalter und Auswahl der Lüfterstufe 1-2-3-1-2-........
C - Stufe 1 (Led)
D - Stufe 2 (Led)
E - Stufe 3 (Led)
F - Intensivstufe (Led)
G - Einschalter Intensivstufe:
Die Intensivstufe wird für 5 Mintuen in Betrieb genommen.
Danach geht die Dunsthaube zu der vorher eingestellten
Stufe zurück bzw. geht aus, wenn keine Stufe eingestellt ist. Um
die Intensivstufe vor den 5 Minuten zu beenden, drücken
Sie den Knopf A oder B.
H - Ausschalter/Einschalter Beleuchtung
Falls die Dunstabzugshaube oder die Bedienungselemente nicht
funktionieren:
Für mindestens 5 Sekunden die Stromversorgung der
Dunstabzugshaube unterbrechen und dann die Haube erneut
einschalten.
12
Sicherheitshinweise für den Benutzer
● Es muß darauf geachtet werden, daß Kochstellen bei
Betrieb stets abgedeckt sind, damit nicht durch zu
starke Hitzeentwicklung das Gerät beschädigt wird.
Unbedingt zu vermeiden sind offene Feuerstellen bei
Öl-, Gas- und Kohleherden.
● Außerdem ist beim Fritieren über einem Herd/Mulde
das zum Fritieren verwendete Gerät während des
Betriebes zu beaufsichtigen.
● Das im Fritiergerät enthaltene Öl kann sich durch
Überhitzung selbst entzünden.
● Bei Verwendung von verschmutztem Öl kann noch
leichter eine Selbstentzündung eintreten.
● Es wird darauf hingewiesen, daß durch Überhitzung
ein Brand entstehen kann.
● Flambieren ist unter der Dunstabzugshaube
nicht erlaubt.
● Bei allen Arbeiten an der Dunstabzugshaube,
auch beim Lampenwechsel, ist das Gerät stromlos
zu machen (Schraubsicherungen aus der Fassung
herausnehmen bzw. Sicherungsautomaten
abschalten).
● Es ist wichtig, die Filterwechsel bzw. Reinigungs–
intervalle einzuhalten.
Bei Nichtbeachtung kann infolge von Fettablagerung
Feuergefahr bestehen.
13
Wartung und Pflege
● Bevor irgendwelche Wartungsarbeiten ausgeführt
werden, muß die Dunsthaube vom Stromnetz
getrennt werden.
Metallfettfilter
●Die Metallfettfilter haben die Aufgabe, die Fettpartikel, die beim
Kochen entstehen, aufzusaugen und werden in jedem Fall, d.h.
sowohl bei Abluft- als auch bei Umluftbetrieb, verwendet.
Die Metallfettfilter sollten alle 4 Wochen herausgenommen und im
Geschirrspüler bzw. von Hand gereinigt werden.

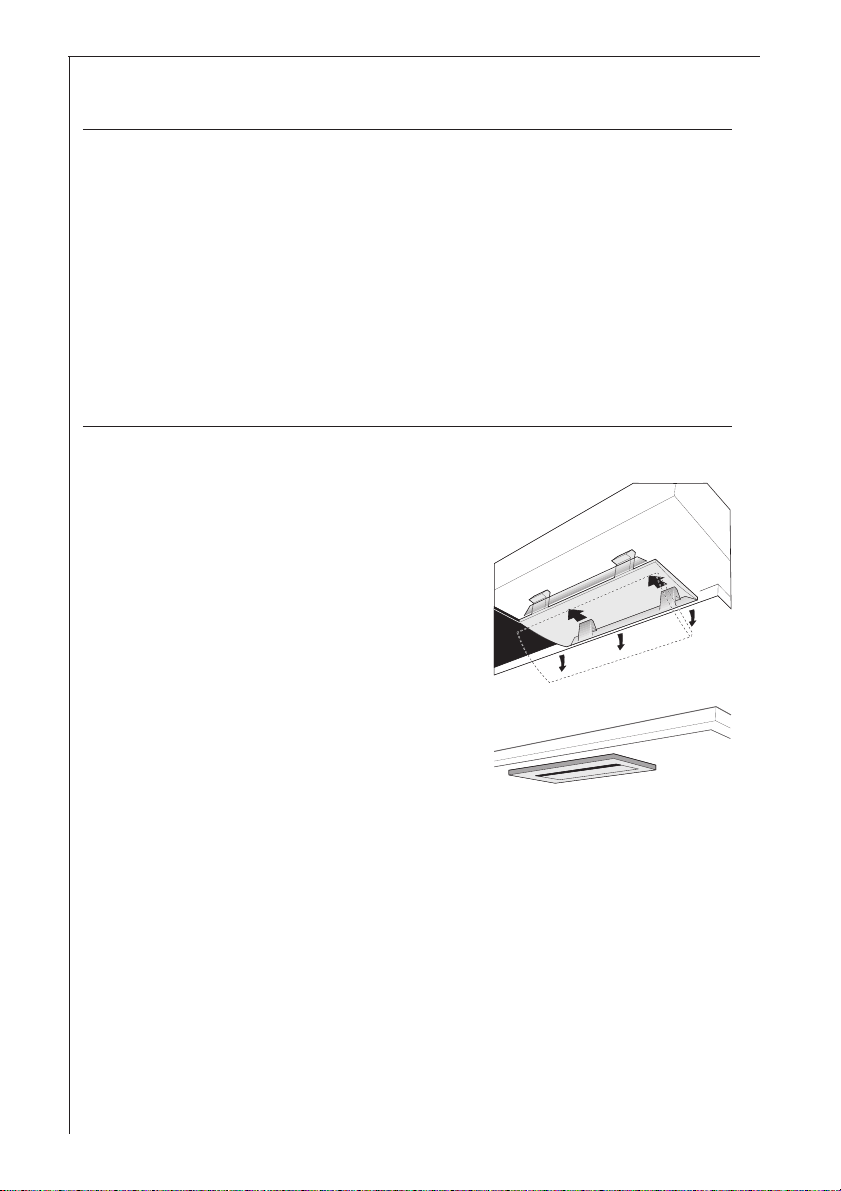

Öffnen die Metallfettfilter
● Schieben Sie den Metallfettfilter
zuerst zur Rückseite des
Gerätes hin und ziehen Sie ihn
dann nach unten heraus.Bild 4.
Handreinigung
Metallfettfilterkassette ca. 1 Stunde in heißem Wasser
mit fettlösendem Reinigungsmittel einweichen und
danach mit heißem Wasser abbrausen. Evtl. Vorgang
wiederholen. Abgetrocknete Kassette wieder einbauen.
Geschirrspüler
Metallfettfilterkassette in Geschirrspüler einstellen.
Reinigung bei stärkstem Reinigungsprogramm und
höchster Temperatur, mind. 65° C. Evtl. Vorgang
wiederholen. Abgetrocknete Kassette wieder einbauen.
Beim Reinigen der Metallfettfilter im Geschirrspüler kann
es zu leichten Farbveränderungen kommen, die jedoch
keinen Einfluß auf die Funktion haben. Beim Reinigen der
Metallfettfilter im Geschirrspüler kann es zu leichten
Farbveränderungen kommen, die jedoch keinen Einfluß auf
die Funktion haben.
● Reinigen Sie das Innengehäuse nur mit warmer Spülmittellauge
(verwenden Sie keine scharfen Reinigungsmittel, Bürste oder
Scheuersand!).
14
Bild 4
Kohlefilter
●Der Kohlefilter muß dann verwendet werden, wenn man
die Dunstabzugshaube als Umluftgerät einsetzen will.
● Dazu benötigen Sie den Original-AEG-Aktivkohlefilter
(siehe Sonderzubehör).
● Er kann weder gewaschen noch wiederverwendet
werden.
● Der Kohlefilter muß bei normalem Gebrauch alle
vier Monate ausgetauscht werden.
● Montage — Bild 5
Links und rechts vom Motor je einen Kohlefilter auf das
Schutzgitter auflegen und zum Befestigen den Hebel im
Uhrzeigersinn drehen.
Bild 5
● Zum Ausbau in umgekehrter Reihenfolge vorgehen.
● Bei Bestellung eines Ersatzfilters bitte die Modell–
bezeichnung und die Erzeugnisnummer angeben. Diese
Daten finden Sie auf dem Typschild an der Innenseite des
Geräts.
● Den Kohlefilter können Sie beim AEG- Kundendienst
bestellen.
15
Achtung
● Nichtbeachtung dieser Anweisungen für die Reinigung des
Gerätes und den Wechsel bzw. die Reinigung der Filter kann
zum Brand führen. Daher empfehlen wir Ihnen, diese
Anweisung zu beachten.
● Der Hersteller übernimmt keine Haftung für irgendwelche
Schäden am Motor oder aus Feuergründen, die auf eine
unsachgemäße Wartung oder Nichteinhaltung der oben
angeführten Sicherheits-vorschriften zurückzuführen sind.
Austausch der Glühlampe
● Trennen Sie die Dunsthaube vom
Stromnetz.
● Nehmen Sie die
Lampenabdeckung ab. Bild 6.
● Die Defekten Lampen
ausschliesslich durch olivförmige,
max. 9W-Lampen (PL)
auswechseln.
● Bevor Sie den Kundendienst
rufen, weil die Glühlampe
nicht brennt, prüfen Sie erst, ob
sie fest eingeschraubt ist.
● Lampenabdeckung wieder
schließen.
Bild 6
16
Reinigung
● Achtung: Zum Reinigen der Dunstabzugshaube Gerät
spannungslos machen.
Nicht mit spitzen Gegenständen in das Schutzgitter des
Motors fahren.
● Die äußeren Teile mit milder Spüllauge reinigen. Scharfe
Reinigungsmittel, Bürste oder Scheuersand vermeiden.
● Die Schalterblende und das Fettfiltergitter nur mit feuchtem
Tuch und milden Spülmitteln reinigen.
● Es ist wichtig, die Filterwechsel sowie die Reinigungs–
intervalle einzuhalten. Bei Nichtbeachtung kann infolge von
Fettablagerungen Feuergefahr bestehen.
Sonderzubehör
Mauerkasten MKZ E-Nr. 942 118 609
Abluftrohr ABS150 150 mm Ø 942 118 613
Aktivkohlefilter KF 825 942 118 627
Kundendienst
Bei eventuellen Rückfragen und Störungen rufen Sie bitte
unseren Kundendienst an (siehe KundendienstStellenverzeichnis).
Geben Sie beim Anruf an:
1. Die Modellbezeichnung
2. Die E-Nr.
3. Die F-Nr.
Diese Daten finden Sie auf dem Typschild nach Öffnen des
Fettfiltergitters auf der Innenseite des Gerätes.
Konstruktions- und Farbänderungen im Rahmen der
technischen Entwicklung bleiben vorbehalten.
17
AEG Hausgeräte AG
Postfach 1036
D-90327 Nürnberg
© Copyright by AEG
LI084A
Loading...
